油气输送管道、长输管道施工工艺流程图
油气长输管道工程施工及验收规范---精品模板

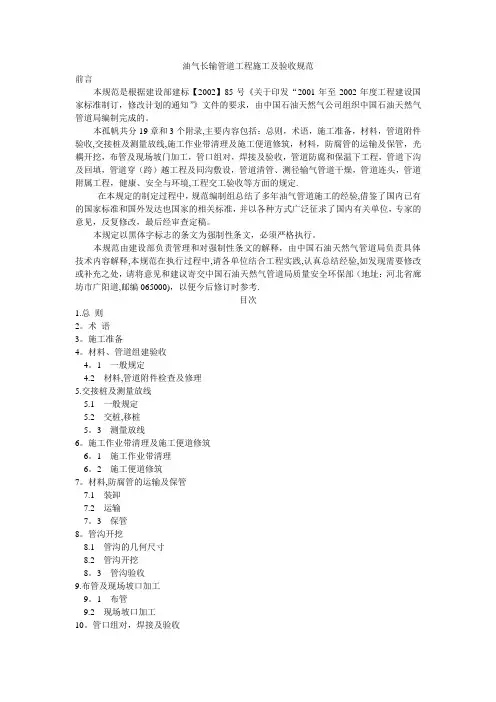

油气长输管道工程施工及验收规范前言本规范是根据建设部建标【2002】85号《关于印发“2001年至2002年度工程建设国家标准制订，修改计划的通知”》文件的要求，由中国石油天然气公司组织中国石油天然气管道局编制完成的。
本孤帆共分19章和3个附录,主要内容包括：总则，术语，施工准备，材料，管道附件验收,交接桩及测量放线,施工作业带清理及施工便道修筑，材料，防腐管的运输及保管，光耦开挖，布管及现场坡门加工，管口组对，焊接及验收，管道防腐和保温下工程，管道下沟及回填，管道穿（跨）越工程及同沟敷设，管道清管、测径输气管道干燥，管道连头，管道附属工程，健康、安全与环境,工程交工验收等方面的规定.在本规定的制定过程中，规范编制组总结了多年油气管道施工的经验,借鉴了国内已有的国家标准和国外发达也国家的相关标准，并以各种方式广泛征求了国内有关单位，专家的意见，反复修改，最后经审查定稿。
本规定以黑体字标志的条文为强制性条文，必须严格执行。
本规范由建设部负责管理和对强制性条文的解释，由中国石油天然气管道局负责具体技术内容解释,本规范在执行过程中,请各单位结合工程实践,认真总结经验,如发现需要修改或补充之处，请将意见和建议寄交中国石油天然气管道局质量安全环保部（地址：河北省廊坊市广阳道,邮编065000)，以便今后修订时参考.目次1.总则2。
术语3。
施工准备4。
材料、管道组建验收4。
1 一般规定4.2 材料,管道附件检查及修理5.交接桩及测量放线5.1 一般规定5.2 交桩,移桩5。
3 测量放线6。
施工作业带清理及施工便道修筑6。
1 施工作业带清理6。
2 施工便道修筑7。
材料,防腐管的运输及保管7.1 装卸7.2 运输7。
3 保管8。
管沟开挖8.1 管沟的几何尺寸8.2 管沟开挖8。
3 管沟验收9.布管及现场坡口加工9。
1 布管9.2 现场坡口加工10。
管口组对，焊接及验收10。
1 一般设定10.2 管口组对与焊接10.3 焊缝的检验与验收11.管道防腐和保温工程12。
长输管线施工方案(含安全检查)
景德镇市天然气利用工程市门站至三龙高压管线工程、城市中压燃气管道工程施工组织设计2009年9月目录第一章、对招标书规定的安全防护、文明施工、质量标准及工期的承诺第二章、施工组织设计说明第三章、施工组织设计编制原则第四章、工程概况第五章、编制依据第六章、施工部署第一节、施工组织机构设置第二节、项目部人员岗位职责第三节、单位工程施工顺序第七章、施工总平面布置及生活临时设施筹建计划第八章、主要施工方法和技术措施第一节、施工准备第二节、测量放线第三节、沟槽土方开挖及沟槽降水第四节、管道组对第五节、清理管端、管道预热第六节、管道焊接及接口检验第七节、管道防腐及补口第八节、管道下沟第九节、管道回填第十节、阀室施工第十一节、清管、试压、干燥和置换第十二节、绝缘接头安装第十三节、针对管道沿线弯头、弯曲处等容易产生内应力部位施工第十四节、定向穿越施工第十五节、大开挖施工第十六节、顶管施工第十七节、中压管道施工第十八节、针对管道沿线特殊地形地貌情况采取的措施第十九节、三桩埋设第二十节、水工保护第九章、管线周围设施、地上、地下障碍物调查及保护措施第十章、施工机械设备情况、主要施工机械进场计划、劳动力安排计划第一节、主要施工机械配置第二节、测量器具准备第三节、施工机械进场计划第四节、人员配备计划第十一章、工程物资质量保证措施第十二章、确保工程质量的技术组织措施第十三章、确保安全生产的技术组织措施第一节、安全施工目标第二节、安全保证体系第三节、安全培训教育第四节、安全管理岗位职责第五节、主要岗位工种施工安全措施第六节、安全培训教育第七节、安全生产检查第八节、安全生产检查要求第九节、安全施工技术措施第十节、项目部总体安全施工技术措施第十一节、主要分部分项工程安全防护资源配置第十二节、紧急情况处理预案第十四章、成品保护措施第一节、成品保护管理机构第二节、成品保护措施第十五章、确保文明施工、环境保证措施及HSE管理措施第一节、施工HSE管理措施第二节、文明施工及环境保护保证措施第十六章、减少扰民噪音、降低环境污染技术措施第十七章、确保工期的技术组织措施第一节、施工工期第二节、工期保证措施第十八章、地上设施、地下障碍物调查及保护措施第十九章、冬、雨季施工措施第二十章、工程资料的收集及竣工资料编制管理第一章、对招标书规定的安全防护、文明施工、质量标准及工期的承诺我公司在综合分析了该工程招标文件、施工图纸及自身施工能力后，针对业主提出的质量标准、安全施工和工期要求，承诺如下：一、质量：按GB/T19001—2000质量管理体系要求进行管理，确保工程质量合格，并达到优良标准。
油气储运概论 第三章 长距离输油管道
第一节 概 述
一、输油管道的分类
企业内部输油管道 长距离输油管道 原油管道 成品油管道 常温输送管道 加热输送管道
二、长距离输油管道的组成
输油站 线路 截断阀室
三、长距离输油管道的特点
与公路、铁路、水路运输相比，管道运输的 优点为： 1、运输量大
管道运输的优点(续)
加热输送的方法：直接加热、间接加热。
二、热油管道的温降
距离加热 站越近， 温差越大， 温降越大。
Tl
T0
(TR
T0 ) exp(
KD l)
Gc
热油管道的温降（续）
温降与管道 的总传热系 数以及管道 输量有关。
输量越大，
温降越平缓。
三、温度参数的确定
原则：输油设备能够正常运行，保证设备安全； 使输油总能耗降到最低。
4、翻越点
• 与地形起伏 的情况有关；
• 决定于水力 坡降的大小。
• i越小越易 出现翻越点。
5、管路工作情况校核
动水压力校核：油品 在流动过程中管路沿 线各点的压力。
静水压力校核：油品 停止流动后管路各点 由于位差引起的压力。
进出站压力校核
第三节 加热输送工艺
一、加热输送的特点和方法
2、热油管道摩阻计算方法
（1）分段计算法 将加热站间分成若干小段，每小段温降不超过2ºC； 求每小段平均温度； 由平均温度求相应的粘度； 计算各小段的摩阻； 计算整个加热站间摩阻。
（2）站间平均温度法
适用于流态为湍流，进出口粘度相差不到一倍。
计算加热站间油流的平均温度；
确定油品粘度；
五、减少混油的措施
1、影响混油的因素
主要因素是流态的影响， 另外还有： 初始混油的影响 粘度和密度的差异 停输 流速变化 副管
长输管道工程建设简述
一、油气长输管道定义长输管道系指产地、储存库、使用单位之间用于输送商品介质的管道，具体讲就是跨越地、市输送或跨越省、自治区、直辖市输送商品介质的长距离管道（一般长度大于50km）。
对于油气长输管道，这个介质指的就是石油天然气。
油气长输管道设计压力一般大于6.3MPa,国家主干油气管网一般设计压力在10MPa，浙江省天然气省级管网设计压力为6.3MPa。
二、油气长输管道工程建设内容油气长输管道工程主要由站场、线路及辅助工程设施组成。
（1.）站场输油管道和输气管道基本相同，站场均可分为首站、末站和中间站场。
（2.）线路线路部分主要包括管道、阀室、阴极保护设施等。
油气长输管道由钢管焊接而成，除跨越段外全线一般都埋地敷设。
为防止土壤对钢管的腐蚀，管外包有防腐绝缘层，并采用外加电流阴极保护措施。
管道上每隔一定距离设有截断阀门，进出站处及大型穿跨越构筑物两端也有，一旦发生事故可以关闭阀门，及时截断管内介质流动，防止事故扩大，便于抢修。
管线在穿越一些大中型河流、交通干线（国道、高速公路、铁路等）常采用定向钻、隧道、顶管等施工方式，以避免对河流水体、堤坝、交通等造成不利影响。
（3.）辅助工程设施输油管道工程的配套辅助设施主要有通讯系统、水电供应系统、维修中心等。
（4.）控制系统长输管道一般线路较长，沿线经过的地形复杂，为保证整个输油、气管道安全、可靠、平稳、高效、经济地运行，该类工程均设有调度控制中心，并采用以工业控制计算机为核心的监控与数据采集系统，即SCADA系统，对全线各个站场、关键设备进行远距离数据采集、传输和记录、处理。
SCADA系统的控制通常分为三级，即全线中心控制、站场控制及就地控制，对管道运行进行监控、统一调度和控制，具有报警、联锁保护、紧急关断等安全保护功能。
三、油气长输管道工程特点油气长输管道工程的主要特点是线路长，沿线自然地理环境复杂，沿途可能要翻越山岭，穿越大河巨川、沼泽地带，或是沙漠地区、永冻土地带，如西气东输二线工程沿线既有土石山区、戈壁荒漠，又有黄土丘陵沟壑，一些区段生态环境极其脆弱。
长距离输油气管道概述精品PPT课件
❖ 这是北美一条贯穿加 拿大和美国的原油输 送管道。它起自加拿 大的埃德蒙顿，向南 穿行2856千米到达 美国纽约的布法罗。 沿管道全线分布着一 系列的油泵站，它们 保持管道内每天有 3000多万升的原油 流量。
❖ 国外的海上输油管道敷设
❖ 美国和俄罗斯既是油气产出大国（美国占世界原 油产量的12％，俄罗斯占17％），又是油气消费大 国（美国占世界消费25％，俄罗斯占14％），美国 目前拥有油气管道近80万公里以上，占世界第一位， 俄罗斯拥有油气管道32万多公里，而且多采用 1420MM以上大口径管线，技术先进。
❖ 成品油管道的输送工艺，有单一油品的输送和多 种油品的顺序输送。对后一种，混油界面跟踪检测 和混油切割处理是成品油管道特有的一项工作。
❖ 珠江三角洲的成品油输油管道
3.国外长距离输油气管道现状
❖ 由于管道运输石油及其产品所具有的安全性和
低能耗，低价位，所以，各发达国家竞相发展管道 运输事业。从1865年美国建成第一条原油管道以来， 在二次世界中，长距离管道输送油品得到了快速发 展。国外长距离输油气管道有以下特点：
❖ 原油输送管道。油田开采出来的原油，从油井 经过油气集输管线进入集油站，进行油气分离，脱 水及稳定后进入油库，转入输油首站，再进入外输 管道输向目的地。
❖
油田油气集输现场
❖ 一条长距离外输原油管道，一般设有输油首站， 若干中间热泵站，泵站，加热站，清管站（多与泵 站组和）和输油末站。
油气长输管道工程施工及验收规范
油气长输管道工程施工及验收规范前言本规范是根据建设部建标【2002】85号《关于印发“2001年至2002年度工程建设国家标准制订，修改计划的通知”》文件的要求，由中国石油天然气公司组织中国石油天然气管道局编制完成的。
本孤帆共分19章和3个附录，主要内容包括：总则，术语，施工准备，材料，管道附件验收，交接桩及测量放线，施工作业带清理及施工便道修筑，材料，防腐管的运输及保管，光耦开挖，布管及现场坡门加工，管口组对，焊接及验收，管道防腐和保温下工程，管道下沟及回填，管道穿（跨）越工程及同沟敷设，管道清管、测径输气管道干燥，管道连头，管道附属工程，健康、安全与环境，工程交工验收等方面的规定。
在本规定的制定过程中，规范编制组总结了多年油气管道施工的经验，借鉴了国内已有的国家标准和国外发达也国家的相关标准，并以各种方式广泛征求了国内有关单位，专家的意见，反复修改，最后经审查定稿。
本规定以黑体字标志的条文为强制性条文，必须严格执行。
本规范由建设部负责管理和对强制性条文的解释，由中国石油天然气管道局负责具体技术内容解释，本规范在执行过程中，请各单位结合工程实践，认真总结经验，如发现需要修改或补充之处，请将意见和建议寄交中国石油天然气管道局质量安全环保部（地址：河北省廊坊市广阳道，邮编065000），以便今后修订时参考。
目次1.总则2.术语3.施工准备4.材料、管道组建验收4.1 一般规定4.2 材料，管道附件检查及修理5.交接桩及测量放线5.1 一般规定5.2 交桩，移桩5.3 测量放线6.施工作业带清理及施工便道修筑6.1 施工作业带清理6.2 施工便道修筑7.材料，防腐管的运输及保管7.1 装卸7.2 运输7.3 保管8.管沟开挖8.1 管沟的几何尺寸8.2 管沟开挖8.3 管沟验收9.布管及现场坡口加工9.1 布管9.2 现场坡口加工10.管口组对，焊接及验收10.1 一般设定10.2 管口组对与焊接10.3 焊缝的检验与验收11.管道防腐和保温工程12.管道下沟及回填12.1 管道下沟12.2 管沟回填13.管道穿（跨）越工程及同沟敷设13.1 管道穿（跨）越工程13.2 穿越地下管、缆13.3 管道同沟敷设14.管道清管、测径及试压14.1 一般规定14.2 清管、测径14.3 水压试验14.4 气压试验15.输气管道干燥16.管道连头17.管道附属工程17.1 截断阀室及阀门安装17.2 阴极保护工程17.3 里程桩、转角桩、标志桩、锚固墩。
天然气输气管线工程施工方案(长输管线)
xx-xx天然气输气管线工程施工方案编制：审核：批准：xx公司20xx年8月6日目录1.工程概况 (2)2.编制依据 (2)3.施工工期计划 (3)4.人员配备 (4)5.施工方法 (5)5.1一般地段管道施工方法 (5)5.2水田段管线施工方法 (32)5.3小型河流沟渠施工方法 (20)5.4鱼塘穿越施工方法 (22)5.5人口密集地段管道施工方法 (25)5.6陡峭地形管线施工方法 (30)5.7高压线附近施工方法 (33)5.8公路大开挖穿越方法 (38)5.9公路、铁路顶管穿越方法 (41)5.10弯管弯制方法 (48)5.11穿越地下管道、光（电）缆施工方法 (50)5.12管道补口、补伤施工方法 (53)5.13阴极保护施工方法 (55)5.14石方段爆破施工方法 (57)5.15清管、测径、试压方法 (64)5.16阀室土建、工艺施工方法 (76)5.17水工保护施工方法 (88)5.18雨季施工措施 (90)5.19防腐管安全及防腐层保护措施 (91)5.20管线下沟施工技术措施 (93)6.项目质量、职业健康安全与环境（QHSE）管理 (95)6.1项目QHSE方针 (93)6.2项目QHSE目标 (93)6.3项目组织机构 (93)6.4质量责任 (94)6.8质量检测及控制程序 (97)6.7质量保证措施 (103)6.9保护生态环境及农田水利设施措施 (108)6.10管道焊接一次合格率保证措施 (112)6.11台风预案 (115)6.12水土保持措施 (116)1.工程概况工程名称：xx省天然气管网xx～xx输气管线线路第八标段建设规模：本工程为xx～xx输气管线线路第八标段：工程内容主要包括线路工程48.1Km以及xx分输站及配套工程。
工程线路共分为两段。
第一段：xx~xx，第二段：xx~xx湖湖口。
第一段xx~xx起点为xx市xx首站，终点为xx分输站。
管线全长48.1km，管径采用Ø508mm，管线途径区域基本为丘陵、低山地貌，全线村庄比较密集，与本工程交叉的的道路（铁路、高速公路、高等级公路）较多，全线主要依托国道108和xx~济南的双瑞线。
油气长输管道工程施工及验收规范
油气长输管道工程施工及验收规范（GB 50369-2006）1、适用范围：本规范适用于新建或改、扩建的陆地长距离输送石油、天然气管道、煤气管道、成品油管道线路工程的施工及验收。
本规范不适用于长输石油、天然气场站内部的工艺管道、油气田集输管道、城市燃气输配管网、工业企业内部的油气管道以及投人运行的油气管道改造、大修工程的施土及验收。
2、施工准备：完成现场水、路、电、讯、场地平整，即“四通一平”及施工暂设工作。
3、材料、管道附件验收工程所用材料、管道附件的材质、规格和型号必须符合设计要求，其质量应符合国家现行有关标准的规定。
应出具出厂合格证、质量证明书以及材质证明书或使用说明书。
1）绝缘接头或绝缘法件安装前，应进行压试验。
试验压力为设计压力的1.5倍，稳压时问为5min，以无泄漏为合格。
试压后应擦干残余水．进行绝缘检测。
检测应采用500V兆欧表测显．其绝缘电阻应大于2MΩ。
施工作业带、施工便道；材料、防腐管的运输与保管；管沟开挖；布管及现场坡口开挖；管口组对、焊接等见本标准6～18页，也可参见GB50251。
4、焊缝的检验与验收1）焊缝应先进行外观检查，外观检查合格后方可进行无损检测。
焊缝外观检查应符合下列规定：2）焊缝表面不应低于母材表而，焊缝余高一般不应超过2mm，局部不得超过3mm。
余高超过3mm时，应进行打磨，打磨后应与母材圆滑过渡。
但不得伤及母材。
3）焊缝衣面宽度每侧应比坡口表面宽0.5～2mm。
4）电弧烧痕应打磨掉。
打磨后应不使剩下的管壁厚度减少到小于材料标准允许的最小厚度。
否则，应将含有电弧烧痕的这部分管子整段切除。
5）无损检测应符合国家现行标准《石油天然气钢质管道无损检测》 SY / T4109 的规定，射线检测及超声波检测的合格等级应符合下列规定：（1）输油管道设计压力小于或等于6.4MPa 时合格级别为I 级；设计压力大于6.4MPa 时合格级别为n 级。
（2）输气管道设计压力小于或等于4MPa 时，一、二级地区管道合格级别为Ⅲ级；三、四级地区管道合格级别为Ⅱ级；设计压力大于4MPa 时合格级别为Ⅱ级。
油气长输管道工程施工及验收规范
油气长输管道工程施工及验收规范前言本规范是根据建设部建标【2002】85号《关于印发“2001年至2002年度工程建设国家标准制订,修改计划的通知”》文件的要求，由中国石油天然气公司组织中国石油天然气管道局编制完成的。
本孤帆共分19章和3个附录，主要内容包括：总则，术语，施工准备，材料，管道附件验收,交接桩及测量放线，施工作业带清理及施工便道修筑,材料，防腐管的运输及保管，光耦开挖，布管及现场坡门加工，管口组对，焊接及验收，管道防腐和保温下工程，管道下沟及回填，管道穿（跨）越工程及同沟敷设，管道清管、测径输气管道干燥，管道连头,管道附属工程，健康、安全与环境，工程交工验收等方面的规定.在本规定的制定过程中,规范编制组总结了多年油气管道施工的经验，借鉴了国内已有的国家标准和国外发达也国家的相关标准,并以各种方式广泛征求了国内有关单位,专家的意见，反复修改，最后经审查定稿.本规定以黑体字标志的条文为强制性条文，必须严格执行。
本规范由建设部负责管理和对强制性条文的解释，由中国石油天然气管道局负责具体技术内容解释，本规范在执行过程中，请各单位结合工程实践，认真总结经验，如发现需要修改或补充之处，请将意见和建议寄交中国石油天然气管道局质量安全环保部（地址:河北省廊坊市广阳道，邮编065000）,以便今后修订时参考.目次1。
总则2。
术语3.施工准备4.材料、管道组建验收4.1 一般规定4.2 材料，管道附件检查及修理5.交接桩及测量放线5.1 一般规定5.2 交桩，移桩5。
3 测量放线6。
施工作业带清理及施工便道修筑6。
1 施工作业带清理6.2 施工便道修筑7.材料，防腐管的运输及保管7.1 装卸7。
2 运输7.3 保管8.管沟开挖8.1 管沟的几何尺寸8。
2 管沟开挖8.3 管沟验收9.布管及现场坡口加工9.1 布管9。
2 现场坡口加工10.管口组对，焊接及验收10。
1 一般设定10.2 管口组对与焊接10.3 焊缝的检验与验收11.管道防腐和保温工程12.管道下沟及回填12。
石油天然气长输管道施工手册
第一章概况第一节石油天然气的生成石油和天然气的生成时间相当长久，一般是由远古时代的水生动、植物残骸形成的。
在远古时代，地球上的气候湿润，极适合动、植物的生长繁殖；水中生长着大量的动、植物，还有数量可观的藻类及微生物等。
它们迅速的生长、繁殖和死亡，其残骸沉积在水下，形成厚厚的沉积层。
在地壳变迁过程中，这些沉积物被压到地壳深处，并在高温、高压等诸因素作用下，逐渐转化为石油和天然气。
这些能流动的石油和天然气，聚集在具有孔洞或缝隙的岩层中，形成了油气田。
所以，一般寻找石油和天然气，首先要寻找古代海洋变迁的地质构造。
也有人认为，远古陆地上的动、植物，在地壳变迁时深埋地下，转变为石油或天然气。
持该论点的人认为，这种石油和天然气的生成过程与煤炭差不多，只是煤层埋深较浅，其高温、高压等情况较石油天然气生成条件差得多。
为什么叫石油呢？因为石油一般都是储存在孔隙性或裂缝丰富的石灰岩、砂岩等中，从油田钻探的岩心样品中，可以明显看出石油渗出，所以叫石油，也叫原油，是不经加工处理的原生油的意思。
但是，油气层能储存油气，光有孔隙层好的岩层还不行，其上部还必须有不渗透的质密的岩层遮盖，这样才能形成封闭的油气藏。
一般的，先有石油的叫油田，先有气的叫气田。
但通常的油田多有伴生的天然气，这时的天然气是储藏于石油的上部，而石油的下部有时还有水。
由于地下的条件不同，原油在地下可能自行产生出凝析油，它是一种高标号的原生油，其挥发能力极强，也储藏于石油上部，开采后可直接作为溶剂等使用。
由于形成的石油的原始物质的不同，生成石油的客观条件也不同，所生石油的成份存在着差别。
从化学成份来看，石油是由多种碳氢化合物组成的。
即由有机物构成的，还含有少量的其它物质。
石油中除了液态的碳氢化合物外，还有一些被液态碳氢化合物溶解了的蜡、沥青、胶质等高分子化合物。
根据这些高分子化合物的多少，可以把石油分成蜡基石油、沥青基石油和混合基石油三类。
高含蜡石油为蜡基石油，而含沥青和胶质多的为沥青基石油，介于二者之间的为混合基石油。
长输管道施工技术方案
长输管道施工技术方案1．1 管材验收1．2 测量、放样1．3 运输、吊装1．4 布管1．5 组对1．6 焊接、检验1．7 管沟开挖1．8 水工保护1．9 穿越工程施工方案（一）顶管穿越公（铁）路施工方案（二）大开挖穿越公路施工方案（三）大开挖穿越河流、沟渠施工方案（四）穿越管道、涵洞和电（光）缆施工方案（五）低山区石方沟槽开挖1．10 下沟及回填1．11 试压1．12 死口处理2 施工管理措施2．1 质量保证措施2．2 期保证措施2．3 安全文明施工保证措施2．4 成本控制措施2．5 交工文件资料管理3 附录：本工程执行的规范标准和有关规定1．1 管材验收从防腐厂家领取材料时，应对管材的材料原质量和管材的防腐质量由供应、质检人员进行检查验收，不合格者不得运至施工现场。
验收、运输交接时应办理工序交接手续。
1．1．1 检查钢管的原材料质量证明书，合格证应符合《石油天然气工业输送钢管交货技术条件第一部分：A级钢管》（GB/T9711.1-1997）要求。
1．1．2 检查成品管的防腐质量应符合《钢质管道熔结环氧粉末外涂层技术标准》（SY/T0315-97）（1）在管端1m处应有标记，标明钢管的规格、材质、等级、生产厂名称、执行标准；外涂层的类型、等级、防腐管编号、检验员代号、涂装厂名称、生产日期、执行标准。
（2）成品管外表面无损伤。
1．1．3 冷、热弯管外观不得有裂纹、皱折，椭圆度不得大于2%，外防腐不得脱层等损伤，焊缝不得分布于内外侧。
1.2 测量、放线1．2．1 根据图纸及现场交桩情况，用全站仪依据沿线的水准点和坐标网，放出管道中心线及作业边界线，打出百米中间桩及拐点桩，并在施工作业面边界线上撒出白灰线。
1．2．2 根据业主和监理要求对拐点桩作出现场修改的，应重新测量。
1. 3 运输、吊装1．3．1 集散点的选择根据对管道沿线道路、桥梁、涵洞等地形地貌勘测情况，确定沿各集散点，选择在交通便利、靠近施工作业线的地段，集散点场地用机械或人工进行平整，摆好软土（袋）或道木。
关于长输管道分输站站内工艺管道施工
关于长输管道分输站站内工艺管道施工进入21世纪以来，全社会已经进入一个新的发展时期，石油作为一种高效能源，是科学技术发展、国民经济飞跃的主要动力;作为与煤炭、天然气并称三大能源支柱之一的石油，广泛应用在社会各界中，给社会的日常生产和生活提供了很大的便利，在国家经济发展和人民和产生活中所起的作用越来越重要。
标签：分输站;工艺管道施工前言：伴随着城市建设的进步，石油行业迅速发展，公用、民用客户大量增加，油气长输管道建设项目越来越多;目前，我国石油管道网络布局已经贯穿东北，及西南西部等地区，长输管道输送是当前油气运输的最主要形式，具有高效、低耗、连续输送和自动化程度高等优势。
长输管道分输站站内工艺管道是复杂的高风险工程，涉及多个附属设施系统;而油品在实际的运输过程中，极易受到外界环境因素影响，管道腐蚀泄漏等问题时有发生，并由此而将引发一系列的连锁问题，不仅给油企带来了巨大的经济损失，对环境污染、生态安全等都会造成一定程度的隐患，因此加强分输站内工艺管道施工就成为石油系统工作中的重中之重，对长输管道站内工艺管道施工的应用研究，具有重要的现实意义。
1.施工前的资源准备施工前的资源准备主要包括几方面：一是物料准备，首先要将涉及分输站站内工艺管道敷设的相关设备及材料，如阀门、调压或计量装置和工艺管道等组装到钢质底座上，整体拉运到现场，相关的管道附件，撬装设备等应具有产品质量证明文件、出厂合格证、试压记录、使用说明书，进口物资应有商检报告，其质量、尺寸必须符合设计要求和产品标准，所有材料经检验合格后方可入场，不合格的材料、管道附件、弯头、法兰、撬装设备等严禁安装使用;二是相关的文件准备，施工前，需要先进现场调查、参与设计文件交底、编制并报批施工组织设计，建立相关项目的组织机构;三是根据项目需要配备完善的施工人员及相应的施工设备，并进行相应的技术、安全知识与质量培训，确保管道施工顺利展开。
2.施工工艺流程施工前，对工程项目进行图样会审后，按工艺管道工程施工程序进行施工，首先第一步要固定准点参考物、位置以及相关数据，完成设计交桩和测量放线，如在敷设管线与其它工程有交叉时，必须做出明确的标示，不同壁厚与防腐绝缘等及的管材也需在分界线上做出明显的标识;第二步要将站场内的施工障碍物逐一清除并修筑施工便道，以便开挖管沟，管沟开挖前应向操作人员沟通好断面分布及开挖后堆土位置的安排工作，按设计图要求开挖，确保无积水，无塌方; 防腐钢管的拉运装卸应使用专用吊具，轻吊轻放，吊钩应有足够强度并防滑，装卸过程中应注意保护管口不受损伤，相近的管材布放到相邻位置，管材布置成锯齿形分布，方便下组工序的管道组装;管道加工和组装时，采用机械方法进行切割，或是等离子、气割等热加工方式切割，切割后除去坡口表面的氧化皮并进行打磨，管道对接接头形式为V形为佳，组装前对管材进行清扫，防止脏物异物进入管内，轻度变形的管端予以校正;组装时避免强力对口，保护好钢管绝缘层;管道焊接前先进行焊接性能测试，采用低氢型焊条水平固定焊或45度固定焊两种焊接位置进行焊接，施焊时，及时清理层间熔渣，并随时进行外观检查，合格后再进行下一层的焊接，不得有裂纹，未熔合，气孔和夹渣等焊接不良现象，如发现缺陷必须及时修补;管道下沟前应用高压电火花检漏仪检漏，并将管沟内的障碍物及油污等清除干净并检查管沟深度、标高、断面符合要求后方可下沟，管道下沟时用专用吊具起吊，以防损伤防腐层;管沟回填前相关质量管理人员、单位代表共同对管道进行检查，确保管道埋深符合设计要求;回填后对所有管件，阀门，仪表进行分段耐压试验和检验，确保压力符合设计要求;进出站阀组安装完毕后进行站间连通和通球扫线，通球时观察压力表，做好相关的排量及压力记录。
长距离输送管道工程施工
加热炉区工艺
罐区工艺
一、长距离输送管道概述
油气管道系统：
管道线路工程：包括一般地段管道敷设、特殊地段的管道敷设（丘陵、 山区、沙漠、湿地）、穿跨越（河流、公路、铁路、沟渠等）、阀室、
阴极保护、线路附属工程（水工、里程桩、标志桩、转交桩）；
站场工程：包括土建、工艺、道路、给排水、消防、暖通加热炉等； 电力系统：包括外电和厂区配电；
线路安装工程 长输管道施工主要内容 穿跨越工程 线路土建工程
线路附属工程
二、施工内容及施工工序
施工准备 测量放线 线路交桩 施工便道修筑 作业带扫线 土石方管沟开挖
防腐管运输
布管
现场坡口加工Biblioteka 组对焊接焊道检测及返修
管道就位 补口补伤 电火花检漏 光缆施工 地貌恢复 清管、测径、试压、干 燥、置换
水工保护及附属 工程施工
施工方法相比，工效可以提高40％。分为人工挖土方及机械挖土方。在
长输管道工程中，采用的土石方开挖一般方式为机械开挖。人工挖土方： 施工现场机械无法施工及遇到有地下电缆、光缆、管道等地下设施的地 段，地下设施前后1.5m范围内的沟槽采用人工开挖。 管沟边坡坡度应根据土壤类别、载荷情况和管沟开挖深度确定。深度
风动式空压机，也不能提供电源，采用电动凿岩设备，可采用手持
式燃气凿岩机钻孔。 2、施工中，在平缓地带，可多人同时钻孔，在陡峭地段，则宜从 山上往下进行钻孔施工，且不宜立体作业，避免松动岩石下塌伤人。 3、对于炮孔的间距，按照有关公式计算确定，炮孔装药量的计算， 根据炮孔的布置、爆破形式、地形、类等诸多因素确定。
一、长距离输送管道概述
SCADA系统主要由调度控制中心和后备控制中心的计
算机系统CDS、站控制系统SCS(DCS)、远程终端装置
长输(油气)管道带压封堵通用工艺
压力管道安装通用工艺文件长输（油气）管道带压封堵通用工艺1适用范围适用于油气长输管线的维修、更换，以及沿线站区的改造时进行的带压封堵施工。
它相对于旧的改造工艺而言，具有用时短、费用低、效率高、安全系数大的特点，尤其针对野外施工，其特点更加突出。
2编制依据《钢制管道封堵技术规程第1部分：塞式、筒式封堵》SY/T 6150.1-2003《油气长输管道工程施工及验收规范》GB 50369-2006《石油工业动火作业安全规程》SY/T 5858-20043一般要求3.1管道封堵现场勘查现场勘查的主要内容为：封堵管段的走向、埋深、高差、作业距离、土壤等情况；向业主了解管道技术规格、输送介质参数、管道运参数，防腐方式、清管情况、最低允许输送压力及管道允许的最长停输时间等资料，并进行记录。
3.2从事封堵作业的封堵工、电焊工等特殊作业人员应持证上岗。
3.3针对具体封堵作业项目的编制HSE措施。
制定火灾抢险应急预案，并进行演练。
3.4坚持“三不动火”原则，即：未办理动火作业许可证（作业票）不动火；防火措施不落实不动火；没有监火人员不动火。
4工艺选择4.1主要封堵设备选择4.1.1KJ型开孔机用来执行完成套料切削旁通开孔和封堵开孔。
按照开孔范围分四种规格，其中KJ80为手动型，KJ150、KJ300和KJ500为液动型，其性能和技术参数详见表4.1.1。
表4.1.1 KJ型开孔机主要性能参数FD型封堵器是实现不停输封堵的主要设备，它是在先由开孔机和相应的主辅机配合开出截断孔后，由封堵器匹配相应的辅机来实现封堵。
它对应于150、300、500开孔机分三种规格：FD150、FD 300和FD 500。
其中150、300为手动型，500为升降液动，其性能和技术参数见表4.1.2。
表4.1.2 封堵器主要技术性能参数液压站是专供开孔机和FD500型封堵器提供动力源的设备。
由于作业的特殊性，其电动机采用的是防爆电机。
液压站对应于开孔机也分三种规格，其中YQZ150和YQZ300供KJ150和KJ300开孔机提供动力源，YQZ500供KJ500开孔机和FD500封堵器提供动力源，其技术参数见表4.1.3。
第三章(油气集输管道安装)
第三章油气集输管道安装第一节油气集输管道概述一、分类：油气集输管道工程是指油气田范围内的输送管道。
按照输送介质和工艺要求的不同，可分集油管道、输油管道、集气支线、集气干线及注水、注汽等管线。
1、范围：见总说明（1）井口、计量间、计量中转站(或转油站)、联合站之间的输送原油、石油伴生气及混合物的管道。
（2）联合站与油田内油库、输油首站之间的外输油气管道；（3）联合站、接转站(转油站)、计量间、井口之间的注水、气举、动力液、稀释油、活性水管道；（4）管径<=529mm的输送各种介质的碳钢和低合金钢的管道；（5）油气田区域外管道长度在10公里以内的集输管道和供水管道工程；编制该工程预算主要套用的定额是《石油建设安装工程预算定额》第二册集输管道安装，另外如牵扯到穿跨越工程、刷油保温等则套用相应定额。
2、输送介质：包括油管线、气管线、伴生气管线、水管线(注水管线、供水管线)，另外还有热水管线和蒸汽管线。
3、工艺要求：由于输送介质的压力和温度不同，对于该管线工艺要求不同；比如：管线的种类、材质的要求。
(1)集油管线；输油管线：集油管线：从井口装臵将原油收集起来输送到计量站或接转站的管线。
集油管线形式又分多种：单管集油管线(单管流程)：利用井口自身的压力或抽油机将油从井口输送到计量站。
有的井口设有水套加热炉；(示图)如果集油管线较长，中间加干线加热炉；其作用就是提高油温，以便使原油顺利输送到计量站。
双管流程：加伴热管，如蒸汽伴热、掺热水、掺热油等。
三管流程：锅炉或泵将蒸汽或热水沿井口管线输送到井口，再从回水管返回，原油单独一条生产线。
集油管线一般管径较小，Φ76～89较多，如井口管线长，则采用Φ114，伴热管常采用Φ48、碳钢无缝管。
集油管线的防腐保温：单管采用泡沫夹克管。
双管、三管采用光管合并保温、防水。
输油管线：由计量站到接转站或联合站，到油库或外输首站；或油库之间，经过一次加压和加热后将原油输送到目的地的管线。
油气长输管道工程施工及验收规范
油气长输管道工程施工及验收规范前言本规范是根据建设部建标【2002】85号《关于印发“2001年至2002年度工程建设国家标准制订，修改计划的通知”》文件的要求，由中国石油天然气公司组织中国石油天然气管道局编制完成的。
本孤帆共分19章和3个附录，主要内容包括：总则，术语，施工准备，材料，管道附件验收，交接桩及测量放线，施工作业带清理及施工便道修筑，材料，防腐管的运输及保管，光耦开挖，布管及现场坡门加工，管口组对，焊接及验收，管道防腐和保温下工程，管道下沟及回填，管道穿（跨）越工程及同沟敷设，管道清管、测径输气管道干燥，管道连头，管道附属工程，健康、安全与环境，工程交工验收等方面的规定。
在本规定的制定过程中，规范编制组总结了多年油气管道施工的经验，借鉴了国内已有的国家标准和国外发达也国家的相关标准，并以各种方式广泛征求了国内有关单位，专家的意见，反复修改，最后经审查定稿。
本规定以黑体字标志的条文为强制性条文，必须严格执行。
本规范由建设部负责管理和对强制性条文的解释，由中国石油天然气管道局负责具体技术内容解释，本规范在执行过程中，请各单位结合工程实践，认真总结经验，如发现需要修改或补充之处，请将意见和建议寄交中国石油天然气管道局质量安全环保部（地址：河北省廊坊市广阳道，邮编065000），以便今后修订时参考。
目次1.总则2.术语3.施工准备4.材料、管道组建验收4.1 一般规定4.2 材料，管道附件检查及修理5.交接桩及测量放线5.1 一般规定5.2 交桩，移桩5.3 测量放线6.施工作业带清理及施工便道修筑6.1 施工作业带清理6.2 施工便道修筑7.材料，防腐管的运输及保管7.1 装卸7.2 运输7.3 保管8.管沟开挖8.1 管沟的几何尺寸8.2 管沟开挖8.3 管沟验收9.布管及现场坡口加工9.1 布管9.2 现场坡口加工10.管口组对，焊接及验收10.1 一般设定10.2 管口组对与焊接10.3 焊缝的检验与验收11.管道防腐和保温工程12.管道下沟及回填12.1 管道下沟12.2 管沟回填13.管道穿（跨）越工程及同沟敷设13.1 管道穿（跨）越工程13.2 穿越地下管、缆13.3 管道同沟敷设14.管道清管、测径及试压14.1 一般规定14.2 清管、测径14.3 水压试验14.4 气压试验15.输气管道干燥16.管道连头17.管道附属工程17.1 截断阀室及阀门安装17.2 阴极保护工程17.3 里程桩、转角桩、标志桩、锚固墩。
