空调截止阀的工作原理
空调各个阀门的作用原理
![空调各个阀门的作用原理](https://img.taocdn.com/s3/m/28078fd8a0c7aa00b52acfc789eb172ded6399c1.png)

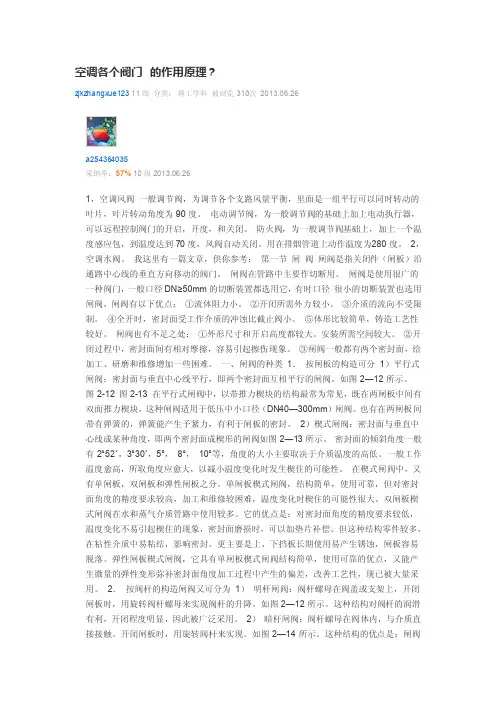

空调各个阀门的作用原理?zjkzhan gxue123 11级分类:理工学科被浏览310次 2013.06.26a254364035采纳率:57% 10级 2013.06.261,空调风阀一般调节阀,为调节各个支路风量平衡,里面是一组平行可以同时转动的叶片,叶片转动角度为90度。
电动调节阀,为一般调节阀的基础上加上电动执行器,可以远程控制阀门的开启,开度,和关闭。
防火阀,为一般调节阀基础上,加上一个温度感应包,到温度达到70度,风阀自动关闭。
用在排烟管道上动作温度为280度。
2,空调水阀。
我这里有一篇文章,供你参考:第一节闸阀闸阀是指关闭件(闸板)沿通路中心线的垂直方向移动的阀门。
闸阀在管路中主要作切断用。
闸阀是使用很广的一种阀门,一般口径DN≥50mm的切断装置都选用它,有时口径很小的切断装置也选用闸阀,闸阀有以下优点:①流体阻力小。
②开闭所需外力较小。
③介质的流向不受限制。
④全开时,密封面受工作介质的冲蚀比截止阀小。
⑤体形比较简单,铸造工艺性较好。
闸阀也有不足之处:①外形尺寸和开启高度都较大。
安装所需空间较大。
②开闭过程中,密封面间有相对摩擦,容易引起擦伤现象。
③闸阀一般都有两个密封面,给加工、研磨和维修增加一些困难。
一、闸阀的种类1.按闸板的构造可分1)平行式闸阀:密封面与垂直中心线平行,即两个密封面互相平行的闸阀。
如图2—12所示。
图2-12 图2-13 在平行式闸阀中,以带推力楔块的结构最常为常见,既在两闸板中间有双面推力楔块,这种闸阀适用于低压中小口径(DN40—300mm)闸阀。
也有在两闸板间带有弹簧的,弹簧能产生予紧力,有利于闸板的密封。
2)楔式闸阀:密封面与垂直中心线成某种角度,即两个密封面成楔形的闸阀如图2—13所示。
密封面的倾斜角度一般有2°52´,3°30´,5°,8°,10°等,角度的大小主要取决于介质温度的高低。
截止阀的工作原理
![截止阀的工作原理](https://img.taocdn.com/s3/m/035d5b4902d8ce2f0066f5335a8102d277a2614e.png)

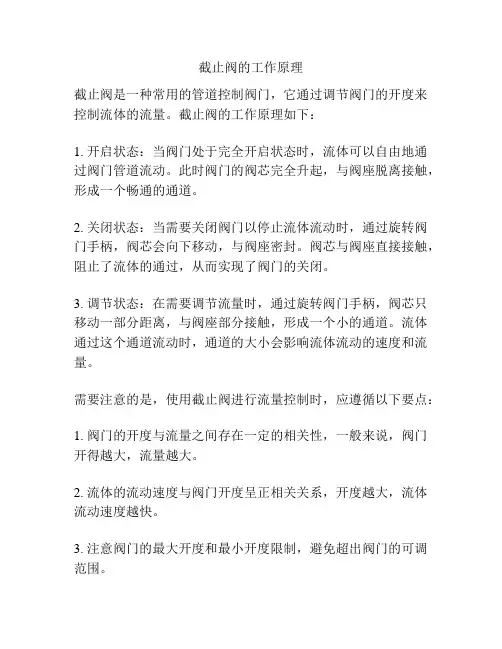

截止阀的工作原理
截止阀是一种常用的管道控制阀门,它通过调节阀门的开度来控制流体的流量。
截止阀的工作原理如下:
1. 开启状态:当阀门处于完全开启状态时,流体可以自由地通过阀门管道流动。
此时阀门的阀芯完全升起,与阀座脱离接触,形成一个畅通的通道。
2. 关闭状态:当需要关闭阀门以停止流体流动时,通过旋转阀门手柄,阀芯会向下移动,与阀座密封。
阀芯与阀座直接接触,阻止了流体的通过,从而实现了阀门的关闭。
3. 调节状态:在需要调节流量时,通过旋转阀门手柄,阀芯只移动一部分距离,与阀座部分接触,形成一个小的通道。
流体通过这个通道流动时,通道的大小会影响流体流动的速度和流量。
需要注意的是,使用截止阀进行流量控制时,应遵循以下要点:
1. 阀门的开度与流量之间存在一定的相关性,一般来说,阀门开得越大,流量越大。
2. 流体的流动速度与阀门开度呈正相关关系,开度越大,流体流动速度越快。
3. 注意阀门的最大开度和最小开度限制,避免超出阀门的可调范围。
总之,截止阀通过调节阀芯与阀座之间的接触程度,控制流体的流量和速度。
空调电动阀调节阀工作原理
![空调电动阀调节阀工作原理](https://img.taocdn.com/s3/m/4d113a26dcccda38376baf1ffc4ffe473368fd29.png)
空调电动阀调节阀工作原理
空调电动阀和调节阀都是用来调节流体流量的设备,它们的工作原理有些相似,但也有一些区别。
空调电动阀的工作原理:
空调电动阀通常由电动执行器和阀门本体组成。
电动执行器通过接收来自控制器的信号,控制阀门本体的开度,从而调节流体的流量。
具体来说,当控制器发出调节信号时,电动执行器会驱动阀门本体的转动,使阀门的开度发生变化,进而改变流体的流量。
空调电动阀通常用于空调系统中的水流量调节,例如冷却水、冷冻水等。
在空调系统中,电动阀可以通过调节水流量来控制室内温度和湿度,保证空调系统的正常运行。
调节阀的工作原理:
调节阀也是一种用来调节流体流量的设备,通常由阀体、执行机构、阀杆和密封件等组成。
执行机构通过接收来自控制器的信号,控制阀杆的运动,从而改变阀门的开度,进而改变流体的流量。
调节阀通常用于工业过程中的流量调节,例如石油化工、冶金、制药等领域。
在这些领域中,调节阀可以通过调节流体的流量来控制工艺过程的温度、压力、流量等参数,保证工艺过程的正常运行。
总的来说,空调电动阀和调节阀都是用来调节流体流量的设备,但它们的应用场景和工作原理有所不同。
截止阀,闸阀,球阀,蝶阀的原理与用途
![截止阀,闸阀,球阀,蝶阀的原理与用途](https://img.taocdn.com/s3/m/efa35acc85868762caaedd3383c4bb4cf6ecb74e.png)
截止阀、闸阀、球阀、蝶阀的原理与用途一、截止阀(G a t e V a l v e)截止阀又称闸阀,是一种常见的阀门类型。
它通过阀门内部的升降式的闸板来实现开关流体的功能。
1.原理截止阀的结构主要包括阀体、闸板和阀杆。
当阀门处于关闭状态时,闸板与阀座紧密贴合,通过阀杆的上下移动来控制闸板的升降,以实现流体的截断或通畅。
2.用途截止阀主要用于流体管路中需要阻止或调节流体流动的场景。
由于截止阀的密封性较好,因此适用于液体和气体的控制。
它常见于石油、化工、冶金等行业,广泛应用于管道系统中。
二、闸阀(G lobe Valve)闸阀是一种常见的阀门,通过旋转阀瓣来控制流体的通断和流量的调节。
1.原理闸阀的结构包括阀体、阀瓣和阀杆。
阀瓣通过旋转来打开或关闭阀门,通过阀杆的上下移动来控制阀瓣的旋转角度,从而实现对流体的控制。
2.用途闸阀主要用于需要调节流体流量的场景,尤其适用于液体和气体的调节。
它常见于工业管道系统中,用于控制流体的流向和流量大小,并且由于阀瓣的密封性较好,也适用于较高压力的场景。
三、球阀(B all Valve)球阀是一种常见的旋转式阀门,通过旋转球体来实现对流体的通断控制。
1.原理球阀的结构包括阀体、球体和阀杆。
球体通过旋转来决定流体的通断状态。
当球体与阀座紧密贴合时,阀门关闭;当球体旋转90度与阀座分离时,阀门打开,实现流体的通畅。
2.用途球阀适用于流体管道中需要频繁开关、切断或者调节流体的场景。
它具有结构简单、密封性好、使用寿命长的特点。
球阀常用于石油、化工、冶金、电力等行业中,广泛应用于液体和气体的控制。
四、蝶阀(B utterfly V alve)蝶阀是一种常见的旋转式阀门,通过旋转阀盘来控制流体的通断和流量。
1.原理蝶阀的结构主要包括阀体、阀盘和阀杆。
阀盘通过旋转来实现对流体的控制,当阀盘与阀座紧密贴合时,阀门关闭;当阀盘旋转形成一定的角度时,阀门打开,实现流体的通畅。
2.用途蝶阀主要用于大口径的管道系统中,适用于液体和气体的调节。
阀门原理及使用类型
![阀门原理及使用类型](https://img.taocdn.com/s3/m/bb2835ba43323968001c926f.png)
化工1407 谭鸿 1403010718
阀门的定义 阀门的分类 阀门的类型 截止阀
(1)阀门的定义
➢在流体系统中,用来控制流体的方向、压力、流量的装置;
➢是使配管和设备内的介质(液体、气体、粉末)流动或停 止并能控制其流量的装置。
➢可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油 品、液态金属和放射性介质等各种类型流体的流动。
谢谢
操作:
① 启闭截止阀,用力应该平稳,不可冲击。
② 当截止阀全开后,应将手轮倒转少许,使螺纹之间严紧, 以免松动损伤。
③ 管路初其冲走,然后轻轻关闭(不能快闭、 猛闭,以防残留杂质夹伤密封面),再次开启,如此重 复多次,冲净脏物,再投入正常工作。
③ 安全类:如安全阀、防爆阀、事故阀等。安全阀的作用是 防止管路或装置中的介质压力超过规定数值,从而达到安 全保护的目的。
④调节类:如调节阀、节流阀和减压阀,其作用是调节介质 的压力、流量等参数。
⑤分流类:如分配阀、三通阀、疏水阀。其作用是分配、分 离或混合管路中的介质。
⑥特殊用途类:如清管阀、放空阀、排污阀、排气阀、过滤 器等。排气阀是管道系统中必不可少的辅助元件,广泛应 用于锅炉、空调、石油天然气、给排水管道中。往往安装 在制高点或弯头等处,排除管道中多余气体、提高管道路 使用效率及降低能。
④ 如手轮、手柄损坏或丢失,应立即配齐,不可用活络板 手代替,以免损坏阀杆四方,启闭不灵,以致在生产中 发生事故。
⑤ 某些介质,在截止阀关闭后冷却,使阀件收缩,操作人 员就应于适当时间再关闭一次,让密封面不留细缝,否 则,介质从细缝高速流过,很容易冲蚀密封面。
注意事项:
截止阀的安装与维护应注意以下事项: ① 手轮、手柄操作的截止阀可安装在管道的任何位置上。 ② 手轮、手柄及微动机构,不允许作起吊用。 ③ 介质的流向应与阀体所示箭头方向一致。
空调截止阀工作原理
![空调截止阀工作原理](https://img.taocdn.com/s3/m/e624feaf112de2bd960590c69ec3d5bbfd0ada04.png)
空调截止阀工作原理
空调截止阀是用于调节和控制空调系统冷媒流量的一种阀门。
其工作原理如下:
1. 冷媒压力控制:空调截止阀通过调整阀门开启程度来控制冷媒在压缩机和冷凝器之间的流动。
当冷媒压力达到设定值时,截止阀会关闭,阻止冷媒继续流动,从而控制空调系统的冷却效果。
2. 温度控制:截止阀还可以根据室内温度自动调节冷媒流量,以达到恒温效果。
当室内温度达到设定值时,截止阀会调整阀门开启程度,减少冷媒流量;当室内温度过低时,截止阀会增加冷媒流量,提高制冷效果。
3. 节能控制:截止阀还可以根据空调系统的负荷需求来自动调节冷媒流量,实现节能效果。
当空调负荷较低时,截止阀会减少冷媒流量,降低系统运行功率,从而降低能耗;当空调负荷较高时,截止阀会增加冷媒流量,提高系统运行功率,以满足需求。
总之,空调截止阀通过控制冷媒流量来调节空调系统的制冷效果,实现温度控制和节能效果。
它是空调系统中非常重要的一部分,能够提高空调系统的性能和使用效果。
空调器中毛细管、闸阀组件、热交换的工作原理
![空调器中毛细管、闸阀组件、热交换的工作原理](https://img.taocdn.com/s3/m/612da2332cc58bd63086bd3e.png)
毛细管在空调器制冷系统中,制冷剂需要保持一定的蒸发压力和冷凝压力,以便吸收和放出热量,实现循环制冷,这就需要依靠节流元件来控制制冷剂,保持一定的流量。
节流元件是制冷循环系统中用于调节制冷剂流量的装置,它能把从冷凝器出来的中温高压液态制冷剂降温、减压后再进入蒸发器,使之获得所需要的蒸发温度和蒸发大压力。
空调器的规格不同,制冷量的大小也不同,为此要采用不同的节流元件来控制制冷剂的不同流量。
一般空调器中的节流元件包括毛细管和膨胀阀,家用空调因流量较小,一般采用毛细管进行控制,下面做重点介绍。
毛细管是一根孔径很小的细长的紫铜管,其内径一般为1mm—2mm,长度为500mm—1000mm。
毛细管由于结构简单、加工容易、成本低廉、不易发生故障,而且在室温变化不大的条件下,基本能够满足对节流的要求,因此使用十分广泛,其缺点是调节能力差,不能随制冷系统负荷的变化而调节流量,只能在额定工况下工作。
毛细管在制冷系统中作为一种节流元件使用,它焊接在冷凝器与蒸发器之间,起降压节流作用,可阻止在冷凝器中被液化的常温高压液态制冷剂直接进入蒸发器,降低蒸发器内的压力,以利于制冷剂的蒸发,在压缩机停止运转后,能通过毛细管使低压部分与高压部分的压力保持平衡,从而使压缩机易于启动。
若增大毛细管的管径或减少其长度,则阻力减小,制冷剂的流量增加,反之,则阻力增大,制冷剂流量减小。
毛细管必须与制冷装置相匹配,不能随意更换毛细管,特别是当选用的毛细管管内径、内壁粗糙度及长度不同时,更应特别注意,否则会严重影响制冷系统的正常工作。
毛细管是制冷系统中最狭窄的部分,因此往往容被成堵塞。
闸阀部件为了控制系统中制冷剂在制冷系统管路中的通断操作、切换制冷剂的流向以切换空调器的制冷制热功能以及维修时操作方便,在空调器制冷系统管路当中安装有多种不同形式的闸阀部件,最主要包括电磁四通换向阀、单向阀、截止阀等。
①、电磁四通换向阀电磁四通换向阀主要应用在热泵式空调器中,由于在结构上主要有4根管道与它相连,所以常叫四通阀,它的作用是通过改变系统中制冷剂的流向,来改变空调器两器的功能,实现制冷、制热或除霜等功能的切换。
电磁阀作用
![电磁阀作用](https://img.taocdn.com/s3/m/eaf5aa0a4b35eefdc8d33356.png)
一、功能及应用电磁阀是一种依靠电磁力自动开关的截止阀。
在制冷空调装置中,常用电磁阀作为遥控截止阀、双位调节系统的调节机关或安全保护设备。
它可适用于各种气体、液体制冷剂、润滑油等介质。
对于一些早期的中小型单元机组,电磁阀串联在节流装置前的液管上,并与压缩机连接同一个启动开关。
当压缩机开机时,电磁阀打开,接通系统管路,使空调系统正常运行。
当压缩机停机时,电磁阀自动切断液体管路,阻止制冷剂液体继续流向蒸发器,防止压缩机再次启动时造成制冷剂液击。
在中央空调(多联机)系统中,电磁阀在系统中运用更加广泛,包括:控制四通阀的先导阀、压缩机排气回油管路上、降温回路上的等等。
以上这些位置都安装有电磁阀,通过电磁阀的开启,对制冷剂流动进行控制。
(至于系统中每个电磁阀的详细控制内容,小耗子后期会有先关课程详细讨论,欢迎持续关注!)二、工作原理电磁阀未上电时,阀针在弹簧的作用下,将阀体的通道赌住,电磁阀处于截止状态。
当线圈接通电源时,线圈产生磁力,阀心克服弹簧力向上提起,阀内通道打开,电磁阀处于导通状态。
电磁阀的原理实际上非常的简单。
然而还是有很多初学者容易把电磁阀与电子膨胀阀进行混淆。
二者的区分首先从外观上可以看出不同,因为电磁阀接通的电源是220V,因此电磁阀线圈出来的线为两根。
而电子膨胀阀原理为脉冲电流驱动步进电机,线圈连接的线为5根或6根。
另外,电磁阀阀体细、线圈大多为方形(梯形),电子膨胀阀阀体大,线圈多为圆形。
电磁阀的作用只是控制所在管路两侧的通断,如需达到节流目的一般需要配合毛细管使用。
而电子膨胀阀主要作用是对制冷剂进行降压节流,并且其开度可以灵活变化(室内机一般在0-480步),因此电子膨胀阀在价格上也比电磁阀要贵很多。
空调节流阀的工作原理
![空调节流阀的工作原理](https://img.taocdn.com/s3/m/f53b475af08583d049649b6648d7c1c708a10b09.png)
空调节流阀的工作原理空调节流阀是空调系统中的重要组件,它的主要作用是控制制冷剂的流量,从而实现空调系统的冷却效果。
下面将详细介绍空调节流阀的工作原理。
空调节流阀通过调节制冷剂的流量来控制空调系统的制冷效果。
制冷剂从压缩机出口进入到节流阀,然后通过阀门调节器控制制冷剂的流量。
节流阀通过改变阀门的开度来控制制冷剂的流量大小,从而实现空调系统的冷却效果的调节。
空调节流阀的工作原理是基于热力学原理的。
当制冷剂通过节流阀时,由于阀门的限制,制冷剂的流速会变慢,流量减小。
在流量减小的同时,制冷剂的压力也会降低。
这是因为节流阀限制了制冷剂的流动,使其通过阀门前后产生压差。
然后,根据热力学原理,当制冷剂从高压区域流向低压区域时,会产生冷却效果。
因此,通过节流阀控制制冷剂的流速和压力,可以实现空调系统的冷却效果的调节。
当需要降低空调系统的制冷效果时,节流阀会减小阀门的开度,限制制冷剂的流量,从而降低系统的制冷能力。
当需要提高空调系统的制冷效果时,节流阀会增大阀门的开度,增加制冷剂的流量,从而提高系统的制冷能力。
空调节流阀还有一个重要的功能是调节制冷剂的温度。
制冷剂在通过节流阀时,由于压力的降低,会发生蒸发,即从液态变为气态。
这个过程会吸收周围的热量,从而使制冷剂的温度降低。
通过节流阀的控制,可以调节制冷剂的温度,从而实现空调系统的温度调节。
空调节流阀通过调节制冷剂的流量和压力,实现空调系统的制冷效果的调节。
它的工作原理是基于热力学原理的,通过控制制冷剂的流速和压力来达到冷却和温度调节的效果。
空调节流阀在空调系统中起着至关重要的作用,它的正常工作对于系统的制冷效果和能耗有着重要影响。
因此,在使用空调系统时,我们需要关注空调节流阀的工作状态,并定期进行维护和保养,以确保系统的正常运行和高效工作。
阀门的种类和工作原理
![阀门的种类和工作原理](https://img.taocdn.com/s3/m/2fe5cf8a284ac850ad02424b.png)
阀门的种类和工作原理按用途和作用分类:〈1〉截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。
〈2〉调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减压阀等。
〈3〉止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
〈4〉分流阀类用于分离、分配或混合介质。
包括各种结构的分配阀和疏水阀等。
〈5〉安全阀类用于介质超压时的安全保护。
包括各种类型的安全阀。
按主要参数分类(一)按压力分类〈1〉真空阀工作压力低于标准大气压的阀门。
〈2〉低压阀公称压力PN 小于1.6MPa的阀门。
〈3〉中压阀公称压力PN 2.5~6.4MPa的阀门。
〈4〉高压阀公称压力PN10.0~80.0MPa的阀门。
〈5〉超高压阀公称压力PN大于100MPa的阀门。
(二)按介质温度分类〈1〉高温阀t 大于450C的阀门。
〈2〉中温阀120 C小于t 小于450 C的阀门。
〈3〉常温阀-40 C小于t 小于120 C的阀门。
〈4〉低温阀-100 C小于t 小于-40 C的阀门。
〈5〉超低温阀t 小于-100 C的阀门。
(三)按阀体材料分类〈1〉非金属材料阀门:如陶瓷阀门、玻璃钢阀门、塑料阀门。
〈2〉金属材料阀门:如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔合金阀门、铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门。
〈3〉金属阀体衬里阀门:如衬铅阀门、衬塑料阀门、衬搪瓷阀门。
通用分类法〈1〉这种分类方法既按原理、作用又按结构划分,是目前国际、国内最常用的分类方法。
一般分:闸阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止回阀、减压阀、安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等。
在供热空调水系统中,阀门被广泛应用于控制水的压力、流量和流向。
供热空调水系统阀门的种类和工作原理:供热空调水系统中常用的阀门按阀体结构形式和功能可分为阐阀、蝶阀、截止阀、球阀、旋塞阀、止回阀、减压阀、安全阀、疏水阀、平衡阀等类。
截止阀的分类
![截止阀的分类](https://img.taocdn.com/s3/m/27115768ac02de80d4d8d15abe23482fb4da02c2.png)
截止阀的分类截止阀是一种常见的管道阀门,用于控制、切断流体介质在管道中的流动。
根据其结构和使用场景的不同,截止阀可以分为以下几类。
一、按阀门结构分类:1. 闸阀(Gate valve):闸阀的闸板可以沿着流体的方向垂直升降,从而打开或关闭阀门。
闸阀具有结构简单、密封可靠、流阻小等优点,常用于流体流量开启和关闭的场合。
2. 截止阀(Globe valve):截止阀拥有一个球状阀座和一个可升降的阀芯,通过旋转阀芯实现流体的开启和关闭。
截止阀具有操作灵活、调节精度高等特点,广泛应用于流量调节和灵活控制的场合。
3. 蝶阀(Butterfly valve):蝶阀的开启和关闭是通过一个圆盘形阀板进行旋转实现的。
蝶阀结构简化,操作方便,但在高压和高温条件下的应用受到限制。
4. 旋塞阀(Plug valve):旋塞阀具有一个中空的旋转销子,通过旋转销子实现流体的开启和关闭。
旋塞阀具有结构紧凑、操作简便等特点,适用于需频繁开启和关闭的场合。
二、按阀门使用场景分类:1. 一般用途截止阀:这类截止阀通常是通用型的阀门,可用于控制各种流体介质的流量。
它们广泛应用于石油化工、给排水、暖通空调等领域。
2. 特殊用途截止阀:这类截止阀适用于特殊的工作环境和介质。
例如,在高温、高压、腐蚀性介质等条件下,需要选用特殊材料和密封结构的截止阀。
3. 海洋截止阀:海洋截止阀主要用于船舶和海洋工程领域,需要具备防水腐蚀、耐高温、耐压等特性,以应对恶劣的海洋环境。
4. 燃气截止阀:燃气截止阀是专门用于燃气管道的阀门,具有自动关闭功能,用于避免燃气泄漏引发安全事故。
综上所述,截止阀按照阀门结构和使用场景的不同可划分为多个分类。
在选择截止阀时,需要根据实际需求和要求来确定最合适的类型,以确保阀门的性能和可靠性。
空调水系统阀门的种类与选用
![空调水系统阀门的种类与选用](https://img.taocdn.com/s3/m/ec5d458559f5f61fb7360b4c2e3f5727a5e924ab.png)
空调水系统阀门的种类与选用1. 截止阀(Gate valve)截止阀是一种常用的阀门类型,用于开启或关闭流体管道。
它具有排水能力,能够有效控制流体的流量。
截止阀分为手动和自动两种类型,手动截止阀一般通过手轮旋转来实现开关,而自动截止阀则通过电动装置或气动装置来控制开关。
2. 蝶阀(Butterfly valve)蝶阀是一种用于调节或断流的快速开启阀门。
它的特点是结构简单且体积小巧,操作轻便。
蝶阀通过一个圆盘在流体管道中旋转来控制流量。
蝶阀有手动和自动两种类型,手动蝶阀一般通过手柄旋转来操作,而自动蝶阀则通过电动装置或气动装置来控制。
3. 安全阀(Safety valve)安全阀是一种用于在压力超过预设值时释放压力的阀门。
它主要用于保护设备和管道免受过压的损害。
安全阀在预设的压力阀值达到时会自动打开,释放过多的压力,从而保持系统的安全。
安全阀分为弹簧式和气动式两种类型,弹簧式安全阀通过弹簧的弹力来调整阀片的开启压力,而气动式安全阀则通过气动装置来控制阀门的开闭。
4. 调节阀(Control valve)调节阀是一种用于调节流体流量和压力的阀门,常见于空调水系统中的供水管道。
调节阀可以根据需要调整阀门的开度,从而调节流体的流量和压力。
调节阀分为手动和自动两种类型,手动调节阀一般通过手柄旋转或活塞推动来实现开闭,而自动调节阀则通过电动装置或气动装置来控制开关。
选用空调水系统阀门时需要考虑以下几个因素:1.流量要求:根据空调系统的设计和需求,选择合适的阀门类型和规格,以满足所需的水流量。
2.压力要求:根据空调系统的工作压力,选择能够承受相应压力的阀门。
3.材料选择:根据所使用的介质的性质和温度要求,选择能够耐腐蚀和耐高温的阀门材料。
4.控制方式:根据实际需要,选择手动控制阀门还是自动控制阀门。
自动控制阀门可以通过传感器和控制器实现自动化调节。
5.价格和可靠性:根据预算和使用要求,选择品质可靠、性能稳定的阀门产品。
空调系统常用设备阀门基础知识概述
![空调系统常用设备阀门基础知识概述](https://img.taocdn.com/s3/m/cedb145b4431b90d6d85c709.png)
目录一、空调主机(1课时) (1)1、电制冷类:离心式、螺杆式;风冷热泵 (1)2、溴化锂类:溴化锂吸收式冷水机组 (6)二、末端设备(1课时) (9)1、空调机组 (9)2、风机盘管 (13)三、常用空调水系统阀门(1课时) (16)1、闸阀、截止阀、蝶阀、球阀、止回阀、Y型过滤器 (16)2、减压阀、减温阀、安全阀 (21)3、静态平衡阀、动态平衡阀、电磁阀、电动阀、电动三通阀、压差阀 (23)4、疏水器 (27)四、空调风系统常用阀门风口(1课时) (28)1、风量调节阀 (28)2、防火阀 (28)3、防烟阀 (29)4、防烟防火阀 (29)5、排烟阀 (30)6、电动阀 (31)7、电动调节阀 (32)8、方散、单百、双百、斜叶片、旋流、射流、鼓型 (32)五、常用采用及其标准(1课时) (37)1、镀锌板 (37)2、无缝管 (38)3、焊接管、螺旋焊接钢管 (39)4、PPR、PE-RT、PB、UPVC、PVC (40)5、保温材料 (47)6、型钢类 (49)7、法兰、盲板 (54)8、螺栓类 (56)空调系统常用设备、材料阀门基础知识一、空调主机(1课时)1、电制冷类:离心式、螺杆式;风冷热泵a. 离心式冷水机组概述:离心式冷水机组是依靠离心式压缩机中高速旋转的叶轮产生的离心力来提高制冷剂蒸气压力,以获得对蒸汽的压缩过程,然后经冷凝节流降压,蒸发等过程来实现制冷。
离心式冷水机组优缺点如下:优点:1.单机制冷最大;2.结构紧凑、尺寸小、占她面积小;3.没有气阀、坑料、活塞环等易损件;4.运行平稳、振动小、噪声低;5.可用多种类型的驱动机来带动。
缺点:不宜采用较高的冷凝压力,离心式制冷压缩机的效率稍逊于活寨式制冷压编机,变工况适应能力不强以及制造加工格度要求高。
适用范围:大中流量,中低压力的场合。
工作原理:是由叶轮带动气体做高速旋转,使气体产生离心力,由于气体在叶轮里的扩压流动,从而使气体通过叶轮后的流速和压力得到提高,连续地生产出压缩空气。
空调截止阀工作原理
![空调截止阀工作原理](https://img.taocdn.com/s3/m/9a9358c36429647d27284b73f242336c1eb930b3.png)
空调截止阀工作原理
空调截止阀是空调系统中的一个重要组件,用于控制冷媒(通常是氟利昂)的流动,实现空调系统的开关控制。
空调截止阀的工作原理基于阀门的开启和关闭。
当空调系统需要关闭时,控制信号将通过电气或电子设备传递给截止阀,使其关闭。
关闭阀门后,冷媒无法通过截止阀进入或离开空调系统,从而停止空调系统的运行。
相反,当空调系统需要启动时,控制信号将使截止阀打开,使冷媒可以流动,从而启动空调系统。
空调截止阀的开启和关闭通常是通过电机或电磁线圈来实现的。
当阀门需要关闭时,电机或电磁线圈会收到关闭信号,产生足够的力量来带动阀门关闭。
当阀门需要打开时,电机或电磁线圈会收到打开信号,将阀门打开,使冷媒可以流动。
除了开启和关闭阀门外,空调截止阀还可以根据需要调节冷媒的流量。
通过改变阀门的开口程度,可以控制冷媒的流动速度,从而调节空调系统的制冷或制热效果。
总的来说,空调截止阀通过控制阀门的开启和关闭,实现空调系统的开关控制和冷媒的流动调节。
它在空调系统中发挥着重要的作用,确保系统的正常运行和高效节能。
空调截止阀工作原理
![空调截止阀工作原理](https://img.taocdn.com/s3/m/5f044b20f02d2af90242a8956bec0975f565a478.png)
空调截止阀工作原理
1.空调截止阀的作用
空调截止阀是空调系统中的重要组成部分之一。
它的主要作用是控制制冷剂的供应和流动,以确保空调系统的正常运行。
当需要停止空调运行时,截止阀可切断制冷剂的流动,防止损耗和泄露。
因此,空调截止阀在保障空调系统正常工作中起着至关重要的作用。
2.空调截止阀的构建
空调截止阀主要由两个部分构成:阀体和阀芯。
阀体是一个圆筒形的金属结构,上面有一个出口和一个入口。
阀芯则是在阀体中移动的部件,它通常由硬质合金制成。
在阀芯上有一个孔,大小恰好与阀体的出口和入口相匹配。
3.空调截止阀的工作原理
空调截止阀作用于空调系统中,当像室内送风机一类的设备关闭时,需要使用截止阀。
当截止阀打开时,制冷剂可以在空调系统中自由流动,从空调的室外机到室内机。
相反地,当截止阀关闭时,制冷剂无法在系统中流动,而是被困在室外机中。
这可以避免供应管路的泄漏和制冷剂的浪费。
4.特殊工作环境下截止阀的作用
由于空调系统中压力高和温度的变化,空调截止阀可能会损坏或失效。
在此情况下,截止阀会失去控制制冷剂流动的能力,并且可能
会导致泄漏或其他严重的问题。
为了避免这种情况的发生,人们现在普遍使用高质量耐磨阀芯的截止阀,以确保其正常的工作和使用寿命。
5.结论
空调截止阀是空调系统中的重要组成部分,控制制冷剂的流动,避免损耗和泄露。
通过了解截止阀的构造、工作原理以及在特殊环境下的作用,以及如何解决遇到这种情况,我们能更好的维护和使用空调系统。
空调截止阀的功能及原理。空调制冷剂有哪些分类?
![空调截止阀的功能及原理。空调制冷剂有哪些分类?](https://img.taocdn.com/s3/m/06054fe3760bf78a6529647d27284b73f2423668.png)
空调截止阀的功能及原理。
空调制冷剂有哪些分类?空调截止阀的功能及原理。
一、截止阀结构图1、阀体结构原理图2、高压阀阀体内部构造图3、低压阀阀体内部构造图二、截止阀常见故障判断与产生原因1、空调用截止阀在市场的质量问题主要表现为泄漏、不能正常联机等,造成此类故障主要原因有以下几个方面:(1)阀芯泄漏:有两种情况,一种是阀芯关闭时漏、另一种是阀芯开启时漏,市场反馈的漏一般为第二种情况;一般为焊接时没有降温保护、系统杂质多、密封胶圈本身损坏或密封胶圈本身压缩比不够等原因造成;(2)截止阀与“室内外连接管螺母”连接的螺纹滑丝;主要产生原因为安装时操作用力过大造成;(3)低压阀气门芯泄漏:一般由系统杂质多、焊接降温不到位、阀体与气门芯配合部位的直线段尺寸偏短或顶针卡死、没拧紧,导致个别阀复位时卡及气门芯本身质量问题等原因造成;(大部分通过拧紧或多顶几次顶针就可以解决)(4)铜管与阀体焊接漏及阀芯太紧打不开;为阀芯关闭过紧造成;2、截止阀阀体、接管或焊点有泄漏冷媒时一般表面油脂较多,确认系统尚有冷媒后,在其表面涂上肥皂水,如果有气泡产生,说明泄漏冷媒,在阀本体、紫铜管焊接处、阀芯、气门芯有气泡,直接更换截止阀。
三、截止阀安装或维修时注意事项1、室内、外连接管喇叭口必须与截止阀接头螺纹对正,用手将螺母拧紧,接头螺纹一般用手拧要进去3扣以上才允许使用扳手紧固螺母(可以在螺纹部位擦一些冷冻油,以利于手工拧螺母),若只拧进1~2扣,必须检查接头螺纹是否有划伤,滑丝;2、空调联机安装后阀芯及气门芯螺母必须用一定力矩装在阀体上;3、螺母与接头螺纹手工拧紧后,再采用扳手进行锁紧,当螺母拧满所有牙扣时,再回扭半扣牙再上紧螺母。
4、更换截止阀时,在焊下截止阀前,先放掉系统里面的冷媒,再用湿布将截止阀阀包住,注意焊接时火焰的方向,不允许火焰对阀体进行加热,以免密封圈受损影响故障原因分析;5、在焊接新截止阀时,原则上要求使截止阀放入水中才能焊接,在特殊情况下可使用包湿布的方法,不允许在不降温的情况进行焊接操作;6、英制螺纹截止阀在阀体上有7/16‘’、5/8‘’、3/4‘’、7/8‘’、17/16‘’等标示,配套连接管铜螺母时须注意公英制对应使用,家用空调外表面带锥形面的连接管铜螺母全部为英制螺母;7、在焊接截止阀冷却时应注意避免水进入阀体内;8、焊接时在可能的情况下应充氮气保护,减少氧化皮的产生,焊接完成后可能的情况下,可用制冷剂少量冲洗截止阀焊接处氧化皮。
空调截止阀工作原理
![空调截止阀工作原理](https://img.taocdn.com/s3/m/8687414849d7c1c708a1284ac850ad02df800743.png)
空调截止阀工作原理
空调截止阀是一种可以控制流量的装置,由于它可以截断管道上的流体,因此也被称为截止阀。
空调截止阀广泛应用于各种空调系统中,包括车载空调系统、家用空调系统以及大型商业空调系统等。
其主要作用是调节管道内的流量,保持空调系统的正常运行。
空调截止阀的工作原理与其他类型的截止阀类似,它主要由阀体、阀座和活塞组成。
当阀体被旋转或移动时,阀座上的密封面与活塞密切接触,从而截断管道中的流体。
这种结构可以防止流体泄漏,保持管道系统的稳定性。
除了这个主要的截断作用,空调截止阀还有其他的工作机制。
例如,当管道内的流体温度升高时,它可以自动关闭阀门,以保护空调系统免受过热的影响。
此外,在调节过程中,空调截止阀还可以精确控制流量,从而实现对空调系统的优化调节。
空调截止阀有许多不同的类型,根据其工作原理的不同,可以分为手动阀、电动阀和液压阀等。
手动阀通过旋转或推动来控制流量,适用于小型空调系统。
电动阀可以通过遥控或自动控制实现流量控制,适用于大型空调系统。
液压阀则通过流体的压力调节流量,适用于高压工业管道系统。
总之,空调截止阀是空调系统中不可或缺的关键组件之一。
它们通过控制流量来保持空调系统的正常运行,并且可以通过不同类型的阀门来满足各种不同的应用需求。
为了保持空调系统的正常运行,定期检查和维护空调截止阀非常重要。
截止阀工作原理
![截止阀工作原理](https://img.taocdn.com/s3/m/e0b3e8c3bdeb19e8b8f67c1cfad6195f312be8fa.png)
截止阀工作原理
截止阀是一种常见的管道阀门,用于控制流体的流动和停止。
它通常用于水、
蒸汽、油、气体等流体管道系统中,具有较好的密封性能和较大的阻流能力。
截止阀的工作原理主要是通过阀芯的上下移动来控制流体的通断,下面我们来详细了解一下截止阀的工作原理。
首先,截止阀的结构由阀体、阀盖、阀芯、阀杆、密封圈等部分组成。
当阀芯
处于关闭状态时,流体无法通过阀体,阀芯上的密封圈能够有效阻止流体的泄漏,从而实现了截止阀的密封功能。
而当阀芯处于打开状态时,流体可以顺畅通过阀体,实现管道的通畅。
其次,截止阀的工作原理是通过阀芯的移动来控制流体的通断。
当阀芯向下移
动时,阀芯与阀座之间的间隙变大,流体可以顺畅通过阀体,实现了阀门的打开;而当阀芯向上移动时,阀芯与阀座之间的间隙变小,流体无法通过阀体,实现了阀门的关闭。
这种通过阀芯的移动来控制流体通断的方式,使得截止阀具有了较好的控制能力和密封性能。
另外,截止阀的阀芯通常由手动操作或电动操作来实现。
手动操作时,通过旋
转阀杆使阀芯上下移动,从而实现阀门的开启和关闭;而电动操作时,通过电动装置控制阀芯的上下移动,实现阀门的远程控制。
这种多种操作方式使得截止阀具有了更广泛的应用范围和更灵活的控制方式。
总的来说,截止阀通过阀芯的移动来控制流体的通断,具有了较好的密封性能
和较大的阻流能力,适用于各种流体管道系统中。
同时,多种操作方式使得截止阀具有了更广泛的应用范围和更灵活的控制方式。
希望通过本文的介绍,能够更加深入地了解截止阀的工作原理,为实际应用提供更多的参考价值。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
空调截止阀的工作原理
空调截止阀是一种用来控制冷媒流动的装置。
它主要由一个阀体、阀瓣、阀核和执行机构等部件组成。
当空调运行时,冷媒通过管路流动,并经过截止阀。
截止阀的阀体内部有一个孔道,通常是一条直线通道,两端与管路相连。
阀瓣是截止阀的关键组成部分,它能够在阀体内部移动,并控制冷媒的流动。
阀核则是用于控制阀瓣的运动,通常与执行机构连接。
阀瓣在关闭状态时,与阀体的孔道完全堵塞,从而使冷媒无法通过。
当阀瓣被打开时,冷媒可以顺畅地流过。
打开和关闭阀瓣的操作通常由执行机构完成,该执行机构可以接收到来自空调系统的信号,从而按照需要控制阀瓣的运动。
当需要停止冷媒的流动时,执行机构接收到相应的指令,将阀核推动阀瓣关闭。
此时,阀体的孔道被完全堵塞,冷媒无法通过,从而实现截止效果。
当需要恢复冷媒的流动时,执行机构再次将阀核推动阀瓣打开,使得冷媒可以顺畅地流过。
总结来说,空调截止阀通过控制阀瓣的运动来控制冷媒的流动。
打开和关闭阀瓣的操作由执行机构完成,从而实现停止和恢复冷媒的流动。
