定向地图制作
简述地图制图的流程及方法
简述地图制图的流程及方法地图制图的流程主要分为以下几个步骤：1. 收集数据：收集与地图制作相关的数据，包括地理坐标、地理特征、地理边界等信息。
数据来源可以是现有的地图、测绘数据、卫星影像、调查数据等。
2. 数据处理：对收集的数据进行处理和整理，包括地理坐标的转换、数据筛选、数据清洗、数据格式转换等。
数据处理的目的是使得数据能够适应地图绘制的需求。
3. 选择合适的地图投影：地图投影是将三维的地球球面投影到二维平面上的方法。
根据地图所表达的目的和区域特点，选择合适的地图投影方式，例如墨卡托投影、等面积投影、等角投影等。
4. 设计地图布局：根据地图所要表达的信息和目的，设计地图的布局和风格。
包括选择适当的颜色、字体、符号以及地图元素的排列和配色。
5. 制作底图：使用地图制图软件或者图形软件，根据处理好的数据和设计好的布局，绘制地图的底图。
底图是地图的基本框架，包括地理边界、地理特征、地名等。
6. 添加地图元素：根据地图的需求，添加一些地图元素，如比例尺、方向指示箭头、图例等。
这些元素可以帮助读者更好地理解地图。
7. 渲染地图：通过调整颜色、透明度、阴影等参数，使得地图更加清晰明了。
渲染地图可以突出地图上的一些特征和信息。
8. 修饰地图：对地图进行一些修饰和美化，使得地图更加美观和易读。
包括调整元素的大小和位置、添加边框和阴影等。
9. 输出地图：通过打印或者导出为图片、PDF等格式，将制作好的地图输出。
可以根据实际需求选择适合的输出方式和格式。
常用的地图制图方法包括：1. 符号化地图：使用符号、颜色、大小等来表示地图中的不同地理对象或属性。
2. 等值线地图：使用等值线来表示地理上连续分布的现象，如地形高度、气温等。
3. 三维地图：以立体的方式展示地理对象，可以更加直观地表达地形、建筑物等。
4. 图标地图：使用图标、点、线、面等图形来表示地理对象或属性，常用于旅游地图或地理信息系统。
5. 分级符号地图：使用不同大小、颜色的符号来表示不同程度的地理现象或属性。
定向运动制作地图的说明
制作地图的说明
一、百草园等高线的获取方法：
1.在SRTM数据库中找到东经24°28’16.53北纬30°40’3
2.50百草园地理数据
2.导入Global Mapper软件，生成百草园及其周边等高线图
3.进入google earth生成带有等高线的卫星地图
4.把带有高线的卫星地图导入OCAD8.0作为地图参考画图。
5.最好的方法是工程测绘图中就自带等高线，一般没有。
时间比较近，有没去实地考察，只能模糊画了一些内容。
备注：这样生成的图主要对绘图青岛参考的作用。
主要因为google earth的截图不是垂直拍摄的，有一点的倾斜角度。
二、定向地图的绘制
1.最准确的地图就是实地的工程测绘图。
由于现在没有工程测绘图，我以
谢浩09年画的定向图纸为底图绘制了一部分地图
2.谢浩画的地图和现在的实际环境已经有了很多地方的改动，google地图上也有一定的滞后，这个需要去实际环境测绘才能完成地比较准确。
3.有了工程测绘图做底图，可以直接把道路，房屋，（线状物、块状物）直接在OCAD8.0中绘制出来，然后打印一份底图，去实地环境把小东西（点状物）手绘在地图上，回家在电脑上绘制上去就可以了。
简单的说有了工程测绘图，加上前面的等高线，还是比较容易绘图的。
4.其他的绘制工程没有实施，所以没有办法呈现。
5.如果没有工程测绘图，如果是一个小的地方我还是可以通过自己的方法绘制出来比较准确的定向图的，像百草园这样大的那就不行了。
三、地图路线的制作
以上面画图了一半的地图为例：
另附：百米定向图训练图。

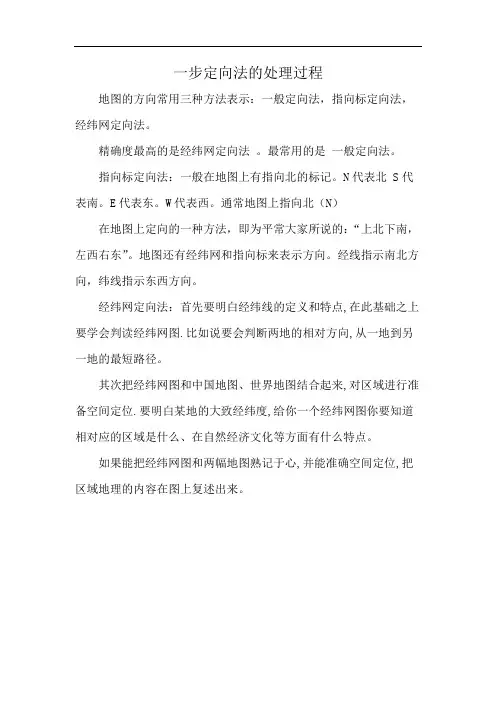

一步定向法的处理过程
一步定向法的处理过程
地图的方向常用三种方法表示：一般定向法，指向标定向法，经纬网定向法。
精确度最高的是经纬网定向法。
最常用的是一般定向法。
指向标定向法：一般在地图上有指向北的标记。
N代表北 S代表南。
E代表东。
W代表西。
通常地图上指向北（N）
在地图上定向的一种方法，即为平常大家所说的：“上北下南，左西右东”。
地图还有经纬网和指向标来表示方向。
经线指示南北方向，纬线指示东西方向。
经纬网定向法：首先要明白经纬线的定义和特点,在此基础之上要学会判读经纬网图.比如说要会判断两地的相对方向,从一地到另一地的最短路径。
其次把经纬网图和中国地图、世界地图结合起来,对区域进行准备空间定位.要明白某地的大致经纬度,给你一个经纬网图你要知道相对应的区域是什么、在自然经济文化等方面有什么特点。
如果能把经纬网图和两幅地图熟记于心,并能准确空间定位,把区域地理的内容在图上复述出来。
《定向越野：认识指北针及定向越野地图》课件
组织队形
热身活动
1．蛇形慢跑 教师组织学生站成一
路纵队，女生在前男生在 后。绕田径场蛇形慢跑一 圈，体育委员带领喊口号。
组织队形
热身活动
2．自编操 第一节：踏步运动 第二节：扩胸运动 第三节：腰部运动 第四节：踢腿运动 第五节：蹲立运动 第六节：头手运动 第七节：跳跃运动 第八节：整理运动
组织队形
放松活动
教师引导学生积极放松，用双手拍打身体各个部位并做深呼吸。
结束语
教师：“请同学们在课下查阅定向运动资料，熟练掌握指北针的 用法！”
谢谢观赏！
指北针
指北针的基本作用： （1）标定地图。 （2）出发时确定行进方向。 （3）途中迷失方向时，用 指北针走出困境。 （4）寻找点标过程中，确 定点标的大概位置。
定向越野地图
定向地图基本知识：
（1）比例尺。 （2）等高线（校园定向无用）。 （3）磁北线。 （4）地貌、地物。 （5）检查点。
游戏：三人行
定向越野：认识指北针及定向越野地图
教材分析
地图和指北针是参加定向越野运动的必备器材。定向地图是建 立在地形图基础之上的运动用图，它与一般地图相比，更加详尽地 记录了地面的情况。它利用等高线表示山的形状和高度，利用各种 颜色表示前进的难易程度、植物分布，利用各种符号表示地面的特 征。指北针的基本功能是利用地球磁场作用，指示北方方位，它必 须配合地图寻求相对位置才能明了自己身处的位置。
教学目标
1
2
3
使学生认识指北 针和定向地图，了解 指北针和定向地图的 基本用法。
提高学生的反应 能力和奔跑能力，发 展身体的柔韧性。
建立学生学习定 向越野运动的兴趣， 培养积极向上的良好 品质。教学Βιβλιοθήκη 序准备 部分结束 部分
考点8地图的基本要素--方向比例尺图例和注记等
D位于C的西南 方 F位于C的 南 方
极点俯视图上判读方向
①看极点处的字或字母。 ②看图中标注的经度度数。若东经度数沿顺时针方向
增大，则极点为南极点；若东经度数沿逆时针方向增 大，则极点为北极点。
③看极点及其附近的海陆分布。我们知道，南极地区
是大陆，北极地区是大洋。
经纬网图中的方向
经线指示南北方向
等高线—— 海拔高度相同的点的连线
100 100 100
200 100 200 200 200
100
100
100
100
等高线原理
山顶
坡陡的 地方
坡缓的 地方
等高线
密集 。
等高线
稀疏 。 P17
2. 等高线地形图
把海拔高度相同的点连接而成的封闭曲线，叫做等高线。
等高距
B A
等高线的特点：
甲在乙的西北方向
丙在丁的东方
地图上的方向
南北方向的判断
1、两个相比较的地点同是北纬，则纬度数值大的在北 面，纬度数值小的在南面。 2、两个相比较的地点同是南纬，则纬度数值大的在南 面，纬度数值小的在北面。 3、两个相比较的地点分别为南纬和北纬，则南纬的地 点在南面，北纬的地点在北面。
地图上的方向
1. 同一条等高线上，各点的海拔相同。 坡度陡 海拔高 分布密集—— 数值大—— 2. 等高线 3. 等高线 海拔低 坡度缓 分布稀疏 —— 数值小——
2.等高线地形图的制作
读图观察等高线地形图的特点
同一等高线上海拔有何特 点？ 同一等高线上海拔相等 每条等高线必封闭 同一幅等高线地形图上， 等高距有何特点？ 同一幅等高线地形图上， 等高距相同。 等高线疏密与坡度的陡 缓之间存在什么联系 等高线密集坡度陡，等 高线稀疏坡度缓
定向地图制作
印即可 注意：团队赛路线设计方法很多，此方法
为笔者自创，故操作时候容易出现错误， 读者要仔细，路线出来以后需要再三核对。
定向越野
星形路线窗口定向等等特殊路线 设计
星形路线：按照这个次序1、2、终
点、3、4、终点5、6、终点....可以设计出
星形路线。
定向人：灰常越野 2013年1月20日
定向越野
第一节 制作前你应该知道的
1 制图规范： 常用制图规范： ISSOM2007短距离。 ISSOM2000长距离 。
定向越野
2 点标说明（检查点说明）规范：
定向越野
3图列
图例是运动员 看懂地图 符号的参照。
定向越野
4地图制作流程
笔者认为定向地图制作其实就是一个 翻译的过程。先在现场勘测的时候把 现场实物翻译成定向语言画在制图膜 上，然后回电脑边上把制图膜上的翻 译的内容根据制图规范再翻译成标准 的定向符号。
1.绘图板一块：透明
A5-A3大小透明板，建议使
用3MM厚的有机玻璃，轻
便。
2.制图用指北针一枚，
建议运用速度快、确定性好
的直板制图指北针。
如图2-4，灰常越野牌专业 定向制图指北针。
定向越野
2.2.2准备制图用具：固定底 图和制图膜：
1.准备好的底图固定在地图夹上（用
透明胶带）
2.固定上绘图胶片（用双面胶）
章。
定向越野
2.1.2 有地貌起伏需要等高线地图
运用网上数据和软件，自行制作等高线地 图。
定向越野
2.1.3等高线和卫星图 片结合底图：
2.1.2 有地貌起伏需要等高线地图
定向越野
精准电子地图简易制作教程
精准电子地图简易制作教程来源:原创作者:feiyudz 浏览:37次日期:04-12本文配合专门视频教程，讲解利用GoogleEarth软件生成MapInfo格式电子地图的步骤。
Tips1：本方法可用于几公里乃至十几公里半径区域的电子地图制作。
Tips2:小区域范围里可以把经纬线看成是直线。
Tips3:jpg格式图片下载完成之前都不要关闭GoogleEarth，GetScreen只是调用GoogleEarth 但不能独立运行！Tips4:Windows图片像素坐标以左上角顶点为原点，向右为x轴正方向，向下为y轴正方向。
Tips5：所有地图，包括电子地图的方向顺序是：上北下南，左西右东。
Tips6：如果你做出来的区域地图明显不是矩形显示的，那么你还是重新再做一遍吧！因为你的地图肯定没有配准好坐标！！先来看看视频教程。
PS：由于还要开屏幕录软件，以及好久没整理系统的原因，录像里的程序运行会显得比较慢。
另：我是刚刚才摸索出的这种方法，所以操作起来不是很熟练，也出现了一些误操作，然后多了些改正的环节。
因为上传容量有限制，录像是经过高倍压缩的，有点模糊，但配合着下文的文字解说应该就没问题了。
我晚点试着重新压制或重新录制，看能不能换个更清晰更简洁的版本。
一、软件准备。
1、Google Earth Pro 4.2.0205.5730参考下载地址：:8080/系统工具/系统其他/0510/Google%20Earth%20Pro%204.2.0205.5730.rar可能是网站代码的问题，大家注意要把从“http”开始到“.rar”的整个链接都拷全了，才能下到正确的文件哦！PS：我用的是这个版本。
换成5.0就不行了。
可能需要升级GetScreen吧。
细节自己研究。
2、GetScreen参考下载页面：我自己用的这个版本的软件我忘了下载地址，但这里有相关介绍，也许有点帮助。
另:如果无法运行，请务必安装net framework后再试。
定向理论仅供参考
起源：定向运动起源于瑞典，“定向”二字在1886年被首次使用。
最早的定向比赛是出现在1895年瑞典斯德哥尔摩和挪威奥斯陆的军营区。
1919年，斯德哥尔摩南部奈卡举行的定向运动比赛被视为定向运动作为一种正式体育比赛项目诞生的标志。
随着定向运动的发展，1932年举行了第一次世界定向运动比赛。
1961年5月，国际定向运动联合会（缩写为IOF）在丹麦首都哥本哈根成立，为定向运动在世界范围内的科学化、规范化、标准化发展奠定了基础。
一条标准的定向路线（Course）包括一个起点（Start）（用“△”表示），一个终点（Finish）（用“◎”表示）和一系列点标（Controls）（用“○”表示）。
点标的顺序在地图上用数字标明。
主要世界/国际定向运动赛事：1.O-Ringen：瑞典五日。
世界最大规模的定向运动赛事/旅游节，每年7月吸引世界各国20000名男女老少定向运动员相聚瑞典。
2.世界定向越野锦标赛：最权威的传统定向比赛。
每隔一年举行一次。
3.Jukola：世界最大的定向接力赛。
每年6月2000多个队在芬兰白昼地区持续比赛24小时。
4.Tio-mila：世界最刺激的夜间定向接力赛。
每年4月末在瑞典举行。
5.定向越野世界杯赛6.世界青年定向越野锦标赛7.世界大师定向越野锦标赛：世界公园定向循环赛每年在世界各地公园巡徊举行的职业精英赛。
设总奖金及总排名。
只有世界排名前25名的男女运动员有资格参赛。
定向运动在中国在我国开展定向运动最早的是香港。
1983年3月中国人民解放军体育学院在广州白云山组织了“定向越野试验比赛”，这标志着定向运动在我国开始起步。
1992年我国以中国定向运动委员会的名义加入国际定向联合会，1995年正式更名为中国定向运动协会。
1994年举行第一届全国定向锦标赛，1999年与浙江省教委、上海市教委共同合作承办了公园定向世界巡回赛的两站赛事。
定向分类：定向运动按运动方式可分为徒步定向越野和借助交通工具定向两大类。
OCAD使用指南(定向运动绘图)
OCAD使用指南在OCAD中，所有对象都是以符号来表示的。
用什么样的符号系统取决于你想创建什么样的地图。
对象object用OCAD描绘对象时必须选择相应的符号。
用同一个符号表示的所有的对象其规格都是一致的，如果符号被修改（包括属性变化），用该符号表示的所有对象将随着符号的改变而自动地变化。
对象所处的图层由符号规定。
通过符号你可以对多个图层进行操作。
你可以输出、删除或隐藏一个符号或一组符号。
Graphic Objects 图形对象通过图形转换可将由符号表示的对象转换成独立的图形对象。
图形对象独立于表示它的相应的符号，不随符号的修改而变化，可以单独编辑。
在绘图窗中选中相应的对象，在工具栏中选中Convert to graphic.如果一个图形对象被选中，状态条中将显示表示其的符号Image Objects 图像对象图像对象是由导入的AI和PDF文件创造的对象。
图像对象是用CMYK色彩模式表示的，因为没有带有点色模式，在点色模式下观察时，这些对象不会显示出来。
Unsymbolized Objects 非符号化对象非符号化对象是由导入的DXF, EMF, WMF或Shape文件创造的对象。
非符号化对象与任何符号都没有关系，以灰色显示。
The background map背景图OCAD可以显示多张背景图，这些背景图可以柔化，配置点色和以透明形式显示。
但是背景图不能被编辑。
在Background map菜单中选择Open打开背景图可以作为背景图的文件包括：带有地图参照系信息的栅格化图像(GeoTiff)正射像片(校正后的航拍片)扫瞄的手绘地图扫瞄的已有彩色地图的局部区域已有的OCAD地图扫瞄的分色图（Scanned color separation drawing）打开带有地图/理参照系信息的栅格化图像(GeoTiff)可以打开以GeoTiff 格式保存的带有地图参照系信息的栅格化图像作为背景图1.在Background map菜单中选中Open并选择文件。
《初级定向地图制作》课件
定向地图的应用场景
1
定向比赛
定向比赛是最常见的定向地图应用场景之一，其需要极其详细的地图数据和标记。
2
自然保护区
定向地图可以帮助保护区添加地理标记并为游客提供更好地旅游体验。
3
市场营销
定向地图可以帮助市场营销从业人员更好地定位和营销到其目标受众的位置。
发布地图
6
体场景进行相应的操作。
为地图添加元数据，将地图发布到特定 的平台，使大家可以方便地查看地图。
定向地图制作实例分析
成功案例分析
企业们使用定向地图来为租户、客户和供应商提供室内定位服务，以及助力机器人自动化操 作，提高了工作效率。
优化改进方案分析
设计出能够在不断变化的环境中更新和维护的定向地图，便于用户在户外探险时做出决策。
制作定向地图的基本步骤
1
收集地理数据
要制作一份高质量的定向地图，您需要
制定地图制作计划
2
从多种来源搜集地理数据。
了解您的目标受众和地图使用场景，并
基于此开展地图制作。
3
选择地图类型
不同类型定向地图适用于不同的应用
地图绘制与标注
4
场景。
利用地图制作工具，对地图进行绘制、
标注和编辑。
5
调整地图样式
可以对地图进行样式自定义，并根据具
定向地图的优势
完美的导航
环保的旅游
精准的市场营销
定向地图帮助人们顺利找到目标， 并沿正确的道路进行旅行。
定向地图有助于游客了解区域的 环境和生态系统，并帮助他们在 游玩的同时更好地保护自然环境。
准确的定向地图对于市场营销从 业人员来说至关重要，因为这可 以帮助他们将目标受众的位置与 他们的营销策略相匹配。
借助谷歌地球的卫星图像制作定向地图
《借助谷歌地球的卫星图像制作定向地图》之一使用谷歌地球预选合适的定向场地2005年年中，就在本人写成《怎样选择合适的定向场地》之后不久，一个惊人的的喜讯从天而降：美国谷歌公司推出的一个全新且功能强大的搜索引擎“谷歌地球（Google Earth）”在互联网上横空出世（），人类在20世纪90年代提出的“数字地球”由概念变成现实，而且还是人人能免费使用的！因为有了它，《怎样选择合适的定向场地》一文中推荐的预选定向场地的方法即刻显得十分笨拙而且落伍，这使我虽然有些郁闷但却因此而更加兴奋异常，因为我意识到：过去本人以及许多定向制图人在挑选场地时遇到的资料难找、时间不多、特别是经济受限等等诸多难题或许会因此得到彻底解决了！我旋即进行了长达两年多的探索性使用，遂形成以下文字，仅供大家参考。
使用谷歌地球预选合适的定向场地的最大特点是：高效和节约。
切身体会：比以前拿着多张地形图（需要借或购买很多张，但不一定都有用），开着车到各地寻找的老办法，不知能节省多少倍费用和时间——以前开着车花费三天以上时间寻找到的合适场地，在互联网上使用谷歌地球不到一小时即可完成。
1、有关谷歌地球的两件事：·谷歌地球的软件除了在其公司的网站，也可以在许多网站上免费下载。
国内爱好者还在网上链接有繁体汉字（官方）和简体（非官方）的免费版本，试用之后本人的推荐是使用繁体版的。
没有简体官方版据称是因为我国的测绘产品管理法规阻了路：不允许外国公司、个人或国内非资质单位或个人制作、出版地图。
·谷歌地球上的卫星照片区分为高清区与非高清区。
谷歌制作并公布的我国大陆地区的高清区仅在大中城市及部分沿海地区和部分内陆地区。
之间，非高清区则是在15-25米之间。
显然，我们只能在有高清卫星照片的区域内完成定向场地的预选。
在打开谷歌地球软件（首次使用时必须联网）后，第一时间显示在我们眼前的是平面的卫星照片，高清区内定向运动需要的大的、主要的地物特征，特别是植被基本分布状况都是一目了然的，但是地貌的起伏状态、屏幕上特征物之间的距离、预选区域的面积则不甚了了，因此需要用到下述工具：2、倾斜（鸟瞰／俯瞰）工具利用倾斜工具可以使我们迅速排除很高的大型山地或坡度较大、山势陡峭的地方。
定向运动地图的设计与制作
作 用：
线状符号 当一个地图符号所代表的概念在抽象的意义下可认为是定位于几何上的线。 说明物体的类别、位置特征及物体等级。 线状符号： 作 用： 按制图对象的几何特征分类
按制图对象的几何特征分类
面状符号 当一个地图符号所代表的概念在抽象的意义下可认为是定位于几何上的面。 说明物体的性质和分布范围。 面状符号： 作 用：
索引
符号
名称
详细说明
8.5
空旷的
指那些长着的树木比周围少的地方。但是，没有在地图上指示出来。例如：空旷的沼泽地。
8.6
岩石的
指地形特征物是一个岩石的区域，并没有在地图上指示出来。如：岩石坑。
8.7
沙化的
指地形特征物是一个沼泽化的区域，并没有在地图上指示出来。如：沼泽化的山谷。
8.8
沙漠化的
指地形特征物是在一个沙漠的区域，并且没有在地图上指示出来。如：沙漠化的山凸。
第一节 地图符号和国际检查点说明符号
地物符号 地物符号的转化 同一地物，由于地图比例尺的不同，产生的结果也不相同。性质相同的地物，当它们的长度、宽度或直径不同时，符号将会在一定条件下改变。
第一节 地图符号和国际检查点说明符号 地貌符号 定向地图采用等高线表示地貌，正确、熟练地运用等高线理解地貌状况是非常重要的。
1.2
山凸
比周围的地面高，有点像鼻子
1.3
谷地
山谷，与山凸相反
1.4
陡坡
较陡的坡地
106
1.5
采石场
开采石头的地方
106
1.6
土垣
用泥堆成的墙。有些表面会砌有石头，通常是人为的。与符号8.11一起使用，表示倒塌的土垣。
107 108
校园定向跑设计
校园定向跑的教学设计1．定向地图设计学校总务处均有全校的地形图（如图一），若文件保持完善，甚至有等高线图可供使用，因此教师只需将地图取得，以立可白除去所有的文字标示，再将建筑物涂黑，或用电脑系统自带的画图工具，将明显的地物（如：石碑、凉亭、围篱、水池..等）标示在地图上即可。
或用acdsee来把地图裁剪（如图2），如有需要可用flash或用画图工具来标上你需要的文字，若无详细地图，以简图为底，再加上明显地物来修饰亦可使用。
若熟悉绘图软件者，则可将总务处取得的图扫瞄入计算机中修改后即可使用。
，经一些时日的摸索与操作，亦可驾轻就熟地画出专业的定向地图。
图1(学校地图)图2（田径场）2．路线的设计（一）传统式传统式与传统的定向越野赛方式相同，参与者需按地图上路线的控制点顺序来进行，虽然顺序相同，但每个人的行进路线却可自行决定，因为每30秒或一分钟出发一人（组），因此并不容易发生跟踪或作弊的现象。
路线设计例图如下：（二）接力式接力式则与接力跑相似，第一棒同时出发，其余每组按棒次依序出发，但每一棒所跑的路线不同，控制点亦可能不同，为了公平起见，每一队均需跑过所有路线，举例来说：若分三队，则第一队各棒跑的路线为a、b、c路线，第二队为c、a、b路线，第三队为b、c、a…等类推。
路线设计例图如下：（三）积分式积分式则是让选手在有限的规定时间内，不限顺序找到最多的控制点为胜，而每一个控制点随着路程长短及难度各有不同的分值，在不充足的时间下各选手必须审慎判断自己的能力来选择路线及欲造访的控制点，来夺取最高分。
如下图所示：（四）折返式如下图所示，参与者必须在造访任一点后再返回原点，每个人的顺序不同，但均造访所有的点，其好处是可以有多人（组）同时出发，节省时间，但对体力的要求较高，因此在路线设计时可以不用设太多的控制点。
范例如下：3．器材一、制作地图（定向地图设计）二、标志物若校区不大，30公分乘以30公分的标志太显眼，亦可用15公分乘以15公分的标志，一般用小雪膏筒。
国际定向运动图制图规范2000 中文版
当一幅地图被扩大到 1∶10000 或者更大的比例时，所有的线条以及标志都应扩大到
5
华南师范大学定向制图中心
150%，面状区域用细微色点标绘的百分比应尽可能保持不变，即 60 线/cm。
3.5 印刷
定向越野地图应用优质的、最好是防水的纸张印制（重量为 80~120 克/㎡）。国际定向
印刷顺序 色彩由印刷顺序决定，四色印刷中，定向地图平版印刷的顺序应为： 1黄 2青 3红 4黑
套印 传统的彩喷印刷完全把油墨喷印在其表面上。四色印刷技术也可以模仿传统彩喷印
华南师范大学定向制图中心
定向越野地图国际制图规范
2000
1
华南师范大学定向制图中心
1、引言
定向运动是一项全球性的体育运动，为了使比赛公平进行和这项运动在以后的发展， 用一种简单易懂的方法去解释和绘制越野地图是十分必要的。
定向越野国际制图规范（ISOM）的目的就是提供能能适应全球范围内许多不同类型 的地形和进行定向运动的路线的制图规范。读者阅读这些规范时应结合国际定向运动联合 会（IOF）所制定的《定向运动国际规则》来理解。对于国际定向运动联合会（IOF）组织 的比赛，与规范有偏差的只能在国际定向运动联合会地图委员会（IOF MC）的批准下才被 允许；对其他的比赛来说，应由国家定向联合组织来决定。另外，在徒步越野比赛地图的 基础上，还附加的许多关于其他越野比赛的制图说明。
地形是越野地图最重要的方面之一。正确使用等高线来标绘地形的三维空间——形状 及高度差异——但不能过分强调。
地物的可辨别度、森林的空旷度和地面的可跑性，在现地测量时就应被考虑进去。 不同地面类型的分界线为地图的阅读者提供了很大的参考价值。因此，一张地图标有 这些分界线是很重要的。 很多因素对路线的选择和可跑性有影响。因此，所有关于这些因素的信息必须通过对 沼泽、水域特征、可以通行岩石表层和植被、空旷地和其它地表状况等的区分在地图上标 明。清楚可见的植被分界线应在地图上标明，因为它们对于地图阅读者来说是很有用的。 地图必须标明所有地面清晰可见的以及从地图阅读者的角度看有用的特征。当勘察时， 必须尽可能保持地图的清晰及可读性，在决定选取地物的时候，不要忘记正常视力所允许 的最小尺寸。 地图必须包含磁北线，也可以适当包含一些地方名及功能说明帮助运动员标定地图。 注记书写应从西往东写，地图中的注记应避免压盖重要的地物，而且字体的风格应简洁。 地图的各边应平行于磁北线，应使用箭头标明磁北。
标定地图的方法
标定地图方法
（一）利用罗盘定向
（二）利用直长地物定向
（三）利用明显地形标定
确定站立点方法
（一）利用明显地形点确定
（二）用侧方交会法确定
（三）后方交会法
（四）利用透明纸交会法确定
野外填图
利用标绘地形点的各种方法，在站立点上，标点目标的位置，根据各个目标点的位置加绘符号。
如标绘面状内容时，先标定面状轮廓的转折点的位置，勾绘轮廓图形，加绘符号。
若目标较远，不易达到时，可在两个站立点上用前方交会法标绘。
野外读图
原则
先特殊后一般，先大后小，由远及近，由点到面综合对照。
方法
在山地和丘陵地对照时，可先对照大而明显的山顶、山脊、谷地，然后再顺着山脊谷地的走向，根据方向、距离、高程、形状及位置关系对照山顶、鞍部、山脊、山谷等地形细部。
在平原地形区对照时，可先对照主要的道路、居民地和突出独立物，在根据关系位置逐点分片进行对照。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（注：也有的人采用直接在定向底图 上勘测绘图的工作。此方法方便快捷、可 以利用很多定向地图上原有的数据，但与 使用制图膜方法相比，其图面整洁度与清 晰性较差，同时也不便于修改。）
定向越野
第三节 实地勘测
3.1.磁北线矫正
到达场地以后首先草图上描绘磁北线，此项
工作是定向制图的前提，有了正确的磁北线，我
设计做准备。
定向越野
第二章 定向路线设计和教学地图制 作
路线设计的原则 路线设计就类似出考题。可以把地图当做题库，
地图线路就是一张考试卷。 难度适中：适合不同水平运动员 公平性：避免出现运动员跑动过程中后面运动员
下图展示了定向运动地图从野外 勘测草图转化为纸张地图的全过程。 摘自张晓威“定向越野”。
定向越野
定向越野
第二节 出发前准备：
2.1制作底图 2.1.1卫星航拍图片较
清晰场地
A打开GOOGLE专业版软 件
B找到该位置 C保存分辨率最高图片 D去打印店打印，拿到底图。 如图2-1 Google软件使用详见第四
1.绘图板一块：透明
A5-A3大小透明板，建议使
用3MM厚的有机玻璃，轻
便。
2.制图用指北针一枚，
建议运用速度快、确定性好
的直板制图指北针。
如图2-4，灰常越野牌专业 定向制图指北针。
定向越野
2.2.2准备制图用具：固定底 图和制图膜：
1.准备好的底图固定在地图夹上（用
透明胶带）
2.固定上绘图胶片（用双面胶）
称（含义）及相互间的关系。
定向制图不是简单的符号翻译，更是需要运用美术编
辑与设计的能力，可以为定向地图的制作锦上添花，使其
成为技术ห้องสมุดไป่ตู้艺术的结晶。
定向越野
第五节 实地检测修正
定向地图出来以后需要实地勘测修正， 及时纠正错误和变差，力争把您的作品尽 量完美。在实地修测过程中主要任务
1）核对地图精确度，及时修改错误。 2）设计和确定点位设置位置。 3）查看点位之路线选择情况，为线路
线及地貌，最后绘植被。这是按照不同类地物之间的重要
性及相互控制关系来排序的。
B.在同一类地物中先绘点状物体，再绘线状物体，最
后绘面状物体。因为若先绘面状物体，很可能会覆盖底图
上的点状和线状物体而造成漏绘。
绘图的核心问题：
如何通过取舍、概括、夸大、移位、综合等技术手法，
正确地反映出定向图上的各要素在现地的位置、形态、名
们会根据此条磁北线，使用定向制图指北针勘测。
步骤:
A.找到地图上一直长标准地物，如在野外找不到 的话可以找两个明显参照物（如山顶等）连成一 条虚拟直线。
B.地图放平，与实地对应。
C.放平指北针，画出磁北线。
D.延长磁北线，画出平行磁北线。
定向越野
3.2.勘测方法：
3.2.1.直线测定
定向越野
定向人：灰常越野 2013年1月20日
定向越野
第一节 制作前你应该知道的
1 制图规范： 常用制图规范： ISSOM2007短距离。 ISSOM2000长距离 。
定向越野
2 点标说明（检查点说明）规范：
定向越野
3图列
图例是运动员 看懂地图 符号的参照。
定向越野
4地图制作流程
笔者认为定向地图制作其实就是一个 翻译的过程。先在现场勘测的时候把 现场实物翻译成定向语言画在制图膜 上，然后回电脑边上把制图膜上的翻 译的内容根据制图规范再翻译成标准 的定向符号。
向教师教育教学、社会定向人组织定向活动。
专业的定向越野制图是涉及到定向知识和制图规范等 专业的比较复杂系统工程。通过本文学习会制作出简易定 向地图之后，有志做出一流专业定向地图的再学习专业定 向制图知识和标准制图规范，做出标准专业定向地图，做 一名真正的“制图员”。
定向越野
本文第一章为参考笔者师父张晓威老师撰写的定向越野里面定向制图 方法，结合笔者经验之总结。第二章、第三章为笔者查阅和借鉴很多 其他定向书籍和资料之提炼。第四章第五章为笔者通过学习和查阅很 多网上资料，并借鉴了很多网友的提供的数据和资料只所得。在此表 示感谢。 笔者认为定向制图博大精深，本人了解的只是冰山一角，希望 为您成为定向制图员尽微薄之力。由于笔者水平有限，时间仓促，故 本问存在很多的瑕疵和问题，希望读者可以多多指点，共同进步。请 联系：灰常越野 QQ：455090193。 亲爱的读者，中国定向需要您的参与，大家一起努力，为中国定 向贡献我们的微薄之力，预祝中国定向开展越来越好!
定向越野
笔者通过这几年的定向制图的实践和教学，总结了一
些比较简单易学的定向制图方法，把专业定向制图流程简
化，让更多定向爱好者加入到定向制图中来，可以通过本
文的学习，了解简单定向地图制作，掌握教学用、简单定
向活动的地图制作，带广大定向人入“定向制图”这个门
槛，学会简单校园定向制图和各种路线设计，方便学校定
章。
定向越野
2.1.2 有地貌起伏需要等高线地图
运用网上数据和软件，自行制作等高线地 图。
定向越野
2.1.3等高线和卫星图 片结合底图：
2.1.2 有地貌起伏需要等高线地图
定向越野
2.1.4 国家测绘和相关部门获得基建地图。
定向越野
2.2准备制图用具和必备用品。
2.2.1必备用品：
定向越野
Orienteering MAP
把握你的方向，定向你的人生
定向越野
致希望进入定向制图大门的定向人： 众所周知，地图是定向运动主要开展的因素之
一，但是高质量和高难度的标准定向地图制作方法 吓走了很多希望组织定向活动定向人和希望开展校 园定向的定向教师。定向越野制图真的那么“神 秘”、“玄乎”、“专业”吗？
2）打开OCAD软件
3）新建一个文件，选择正确的制图规范。
4）选择您需要制作的地图比例，输入正确
草图比例。如是直接拍照或者不明草图比例情况
下，大致选择一个比例，后续需要调整模板大小，
让草图比例正好和地图比例对应位置。
5）开始工作画图直至成稿
定向越野
4.2绘图的一般顺序与核心问题
一般顺序：
A.先绘水系地物，再绘岩石及人工地物，然后绘等高
3.2.2.延伸线测定
图3-2 延伸线测点法
定向越野
3.2.3.曲线测定
图3-3 曲线测定法
定向越野
3.2.4三角测定
图3-4 前方 交会法
图3-5 三角测定产 生的误差
定向越野
第四节 电脑绘制
4.1利用OCAD8电脑绘制定向地图
1）扫描地图手绘稿件（如果简易地图可以
直接拍照，简单易行）
