《电功率》例题分类

《电功率》例题分类

《电功率》考点题型一、关于电能与电能表1.(2011重庆,第13题)小明家中的电能表如图7所示,从表盘信息可知,小明家接入的用电器总功率不能超过_________W。

当家里只有微波炉工作时,电能表在1 min内转60转,则微波炉消耗的电能为___________J。

2.(2011甘肃兰州,第23题)暑假期间某同学和家人外出旅游,他忘记将家中电视机的电源关闭,电视机处于屏幕保护状态,出门前它家电能表的示数如图所示,10天后它回到家中,电能表的示数为。

这段时间电视机消耗了Kw·h 的电能,电视机处于屏幕保护状态是电功率约为W。

你从电能表的盘面上还能获得什么信息:。

(写出一条即可)二、关于额定电压、额定功率2.分别标有“220V 25W”和“36V 25W”的两个灯泡,当它们分别接在不同的电路中正常工作时,它们在相同时间内消耗的电能之比为____。

4.(广州市中考试题)有两个灯泡,L1标有“6V 3W”字样,L2没有标记,测得L2的电阻为6Ω,把它们串联起来接入某一电路,两个灯泡均能正常发光,那么该电路两端的电压和L2的电功率分别是()A.12 V3W B.12 V 1.5W C.9 V3W D.9 V 1.5W7. 将标有“6V 3W”的灯泡L1和标“4V 4W”的灯泡L2串联起来接入电路,欲使其中一盏灯能够正常发光,电源电压应是()A.12V B.8V C.10V D.16V二、关于灯泡亮度方面1.(北京市东城区中考试题)家庭电路中正在使用的两白炽灯,若甲灯比乙灯亮,则()A.甲灯灯丝电阻一定比乙灯的大B.甲灯两端的电压一定比乙灯的大D.甲灯的实际功率一定比乙灯的大2.把甲乙两灯并联在电路中,甲灯较亮,把它们串联后,接到原来电路中,则()。

A.甲灯较亮 B.乙灯较亮 C.两灯一样亮 D.条件不足,无法判断3.甲乙两灯并联在同一电路中,都能正常发光,且甲灯比乙灯亮,则()。

A.甲灯消耗的电能一定比乙灯多 B.甲灯中的电流一定比乙灯大C.甲灯两端的电压一定比乙灯大 D.甲灯的电阻一定比乙灯大4.“220V 40W”和“110V 40W”的两只灯泡都正常工作时()。

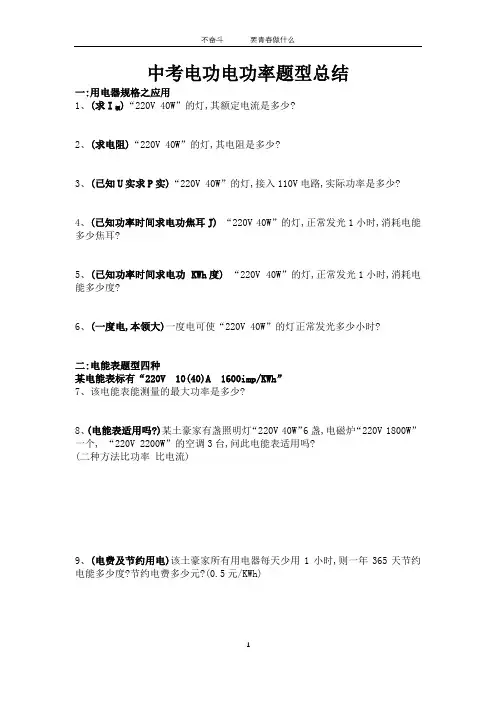

电功电功率题型总结(最新)

电功电功率题型总结(最新)

中考电功电功率题型总结一:用电器规格之应用)“220V 40W”的灯,其额定电流是多少?1、(求I额2、(求电阻)“220V 40W”的灯,其电阻是多少?3、(已知U实求P实)“220V 40W”的灯,接入110V电路,实际功率是多少?4、(已知功率时间求电功焦耳J)“220V 40W”的灯,正常发光1小时,消耗电能多少焦耳?5、(已知功率时间求电功 KWh度)“220V 40W”的灯,正常发光1小时,消耗电能多少度?6、(一度电,本领大)一度电可使“220V 40W”的灯正常发光多少小时?二:电能表题型四种某电能表标有“220V 10(40)A 1600imp/KWh”7、该电能表能测量的最大功率是多少?8、(电能表适用吗?)某土豪家有盏照明灯“220V 40W”6盏,电磁炉“220V 1800W”一个,“220V 2200W”的空调3台,问此电能表适用吗?(二种方法比功率比电流)9、(电费及节约用电)该土豪家所有用电器每天少用1小时,则一年365天节约电能多少度?节约电费多少元?(0.5元/KWh)10、(利用电能表和秒表测电功率)小明家新买一台号称“一晚只用一度电”的空调,结果大失所望,于是小明关闭家中其他所有用电器,只让该空调单独工作,发现电能表LED脉冲指示灯3min闪烁200次,则该空调实际功率是多少?三:欧姆定律与电功率结合题11、(串联等流分压问题)“6V 3W”的灯,要接入9V电路,需( )联一个多大的电阻?12、(并联分流等压问题)“6V 3W”的灯,要接入2A电路,需( )联一个多大的电阻?13、(变阻器有二个特殊位置)“220V 40W”的灯与"990Ω "的滑动变阻器串联构成调光台灯,求调光台灯的功率范围?14、(串联亮度问题)“6V 3W”的灯和“6V 6W”的灯串联接在6V电路,哪一个灯亮?(比亮度就是比实际功率,P实越大,灯泡越亮)15、(并亮度问题)“6V 3W”的灯和“6V 6W”的灯并联接在6V电路,哪一个灯亮?(比亮度就是比实际功率,P实越大,灯泡越亮)16、(比例问题)电阻R1和R2的阻值之比为2:3把它们串联在电路中通电10s,则它们两端的电压之比为通过的电流之比为电功率之比为消耗电能之比为放出热量之比。

初中物理电功电功率专题分类整理

初中物理电功电功率专题分类整理

初中物理电功电功率专题分类整理已经解决了,以下是修改后的文章:电功和电功率专题复考点分析:本章的电功、电功率、焦耳定律和电功率的综合计算是中考电学知识的重点考点。

对此部分知识的考查所涉及的内容有:电功、电功率、电热等概念、意义及与其它电学物理量(电路)之间的相互关系,每个概念在各电路中的应用及延伸(如由电功率延伸到额定功率和实际功率,由电热延伸到热学中热量、温度等的数量关系),特别是由电表、用电器铭牌引出相关计算等问题;测量灯泡的功率具有开放性,对学生的实验操作技能和思维能力的考查提出了较高的要求。

一、知识点复提纲1.电功:定义:电流通过某段电路所做的功叫电功。

实质:电流做功的过程,实际就是电能转化为其他形式的能(消耗电能)的过程;电流做多少功,就有多少电能转化为其他形式的能,就消耗了多少电能。

电流做功的形式:电流通过各种用电器使其转动、发热、发光、发声等都是电流做功的表现。

例如,白炽灯将电能转化为内能和光能,电动机将电能转化为机械能,电解将部分电能转化为化学能。

例题1:a。

一台洗衣机工作,电流做功10J,这台洗衣机消耗的电能是多少?b。

___家里的用电器,例如:1、电灯泡2、洗衣机3、电风扇4、电饭锅5、电熨斗6、日光灯,请你按下列能的转化归类:1)电能转化为光能______________2)电能转化为热能______________3)电能转化为动能______________2.电功率:定义:单位时间内电功的大小称为电功率。

实质:电功率就是电流做功的效率,即单位时间内电能转化为其他形式的能的速率。

计算公式:P=W/t=UI=I²R=U²/R例题2:a。

某电动机正常工作时线圈两端的电压为380V,线圈中的电流为10A,则这台电动机10min消耗的电能是多少?b。

某课外小组的同学自制了一只电烙铁,这只电烙铁正常工作时的电阻是484,它的额定电压是220V,该电烙铁通电10min产生多少热量?3.电能表:电能表是测量用户用电器在某一段时间内所做电功(某一段时间内消耗电能)的仪器。

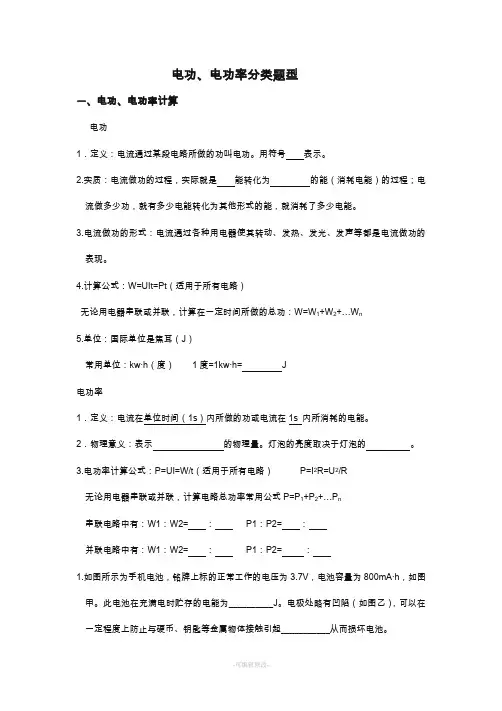

电功电功率分类题型

电功电功率分类题型

电功、电功率分类题型一、电功、电功率计算电功1.定义:电流通过某段电路所做的功叫电功。

用符号表示。

2.实质:电流做功的过程,实际就是能转化为的能(消耗电能)的过程;电流做多少功,就有多少电能转化为其他形式的能,就消耗了多少电能。

3.电流做功的形式:电流通过各种用电器使其转动、发热、发光、发声等都是电流做功的表现。

4.计算公式:W=UIt=Pt(适用于所有电路)无论用电器串联或并联,计算在一定时间所做的总功:W=W1+W2+…W n5.单位:国际单位是焦耳(J)常用单位:kw·h(度)1度=1kw·h= J电功率1.定义:电流在单位时间(1s)内所做的功或电流在1s 内所消耗的电能。

2.物理意义:表示的物理量。

灯泡的亮度取决于灯泡的。

3.电功率计算公式:P=UI=W/t(适用于所有电路)P=I2R=U2/R无论用电器串联或并联,计算电路总功率常用公式P=P1+P2+…P n串联电路中有:W1:W2= :P1:P2= :并联电路中有:W1:W2= :P1:P2= :1.如图所示为手机电池,铭牌上标的正常工作的电压为3.7V,电池容量为800mA·h,如图甲。

此电池在充满电时贮存的电能为__________J。

电极处略有凹陷(如图乙),可以在一定程度上防止与硬币、钥匙等金属物体接触引起___________从而损坏电池。

2.下列关于电功率的说法正确的是( ) A 、用电器的电功率越大,它消耗的电能越多 B 、用电器的电功率越大,它消耗电能越快C 、用电器工作时间越长,它的电功率越大D 、用电器的电能与其功率无关,只与通电时间有关3.小刚利用电能表测某用电器的电功率.当电路中只有这个用电器工作时,测得在15min内,消耗电能0.3 KW ·h ,这个用电器可能是( )A .空调B .电冰箱C .电视机D .收音机4.R 1 、R 2两个电阻并联后接入电路中,它们的电功率之比P 1:P 2=9:4,则R 1、R 2两个电阻阻值之比是( )A 、9:4B 、4:9C 、 3:2D 、2:35.城市的交叉路口通常都装有红、黄、绿三色灯来指挥车辆和行人通行,若每只灯的规格都是“220V 300W ”,则每组交通指挥灯(含红、黄、绿三种颜色灯)工作24h 所消耗的电能为____kW ·h.6.已知两电阻分别为R 1=4Ω、R 2=6Ω,将它们串联后接在电源上,则两电阻电压之比为 ,电功之比为 ;若将它们并联后接在电源上,则流过两电阻的电流之甲乙比为 ,电功之比为 。

2024年中考物理复习辅导《电功率必考基础题型和进阶题型归类》

2024年中考物理复习辅导《电功率必考基础题型和进阶题型归类》

电功率必考基础题型和进阶题型归类一、基础题型题型1.电能表1.小明同学在晚上学习时,使用“220V 40W”的灯泡3小时,则电路中消耗了________的电能。

若电路中接有“600revs/kW·h”的电能表,在这段时间内电能表的表盘转了_______转。

2.如图为某款电能表表盘的部分参数,关于该电能表,下列说法正确的是()A.此时电能表的读数为631.6JB.该电能表正常工作时的电流为20AC.该电能表所在家庭电路的用电器同时工作时总功率不能超过2200WD.将一个100W的电风扇单独接入电路中正常工作24min,电能表的转盘转过100转题型2.电功率定义3.下列关于电能、电功和电功率的一些说法中,正确的是()A.通过用电器的电流做功越多,则用电器功率就越大B.用电器消耗的电功率越小,则电流做的功就越少C.千瓦和千瓦时都是电功率的单位D.用电器消耗的电功率越大,则电流做功越快,用电器消耗的电能也越快题型3.两套单位4. 2007年5月,重庆开县某小学遭雷击造成多人伤亡的重大安全事故。

如果某次闪电的能量为4×109J,则这次闪电释放的电能可供100W的灯泡持续工作________s(设灯泡寿命足够长);若这次闪电持续的时间为0.1s,则它的功率为_________W。

题型4.灯泡亮度问题5.“220V 40W”、“110V 40W”和“36V 40W”三盏电灯都正常发光,它们的亮度情况是___________;三灯串联,则__________最亮;若三灯并联,则__________最亮。

6.标有“6V 6W”和“6V 3W”的灯泡L1和L2串联接在6V电源上,设灯丝电阻不变,则()A.L1、L2通过的电流之比为2∶1B.L1、L2的实际功率之比为2∶1C.电源电压为12V,L1、L2均正常发光D.电源电压为9V,L2正常发光题型5.额定功率和实际功率7.现有两只标有“PZ220V 50W”和“PZ220V 25W”的灯泡L1、L2,不考虑温度对灯丝电阻的影响,下列分析正确的是()A.两灯均正常发光时,L1的电阻比较大B.将两灯串联接入220V电路中,L1比L2更亮C.将两灯串联接入220V电路中,两灯消耗的总功率为75WD.将两灯并联接入220V电路中,通过L1、L2的电流之比为2∶1题型6.串并联电功率比值问题8.如图所示,当S闭合,甲、乙两表是电压表时,两表示数之比U甲∶U乙=5∶3,当S断开,若甲、乙两表都为电流表时()A.甲、乙两表示数之比为2∶5B.甲、乙两表示数之比为3∶5C.通过R1与R2上的电流之比为2∶3D. R1与R2消耗的功率之比为2∶3二、进阶题型题型1.动态电路分析1.如图所示,电路中电源电压恒为4.5V,电压表量程为0~3V,电流表的量程为0~ 0.6A,滑动变阻器的规格为“35Ω2A”,灯泡铭牌标有“3V 0.9W”的字样(灯丝电阻不变)。

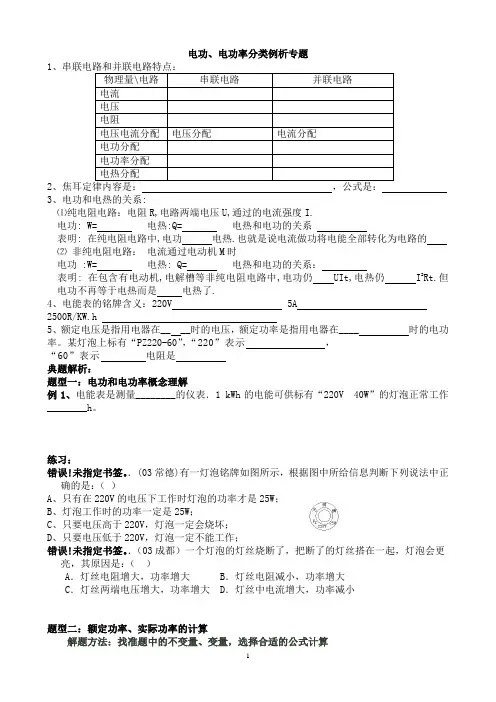

电功电功率分类例析专题

电功电功率分类例析专题

电功、电功率分类例析专题12,公式是:3、电功和电热的关系:⑴纯电阻电路:电阻R,电路两端电压U,通过的电流强度I.电功: W= 电热:Q= 电热和电功的关系表明: 在纯电阻电路中,电功电热.也就是说电流做功将电能全部转化为电路的⑵非纯电阻电路:电流通过电动机M时电功 :W= 电热: Q= 电热和电功的关系:表明: 在包含有电动机,电解槽等非纯电阻电路中,电功仍 UIt,电热仍 I2Rt.但电功不再等于电热而是电热了.4、电能表的铭牌含义:220V 5A 2500R/KW.h5、额定电压是指用电器在__ __时的电压,额定功率是指用电器在____ 时的电功率。

某灯泡上标有“PZ220-60”,“220”表示,“60”表示电阻是典题解析:题型一:电功和电功率概念理解例1、电能表是测量________的仪表.1 kWh的电能可供标有“220V 40W”的灯泡正常工作________h。

练习:错误!未指定书签。

.(03常德)有一灯泡铭牌如图所示,根据图中所给信息判断下列说法中正确的是:()A、只有在220V的电压下工作时灯泡的功率才是25W;B、灯泡工作时的功率一定是25W;C、只要电压高于220V,灯泡一定会烧坏;D、只要电压低于220V,灯泡一定不能工作;错误!未指定书签。

.(03成都)一个灯泡的灯丝烧断了,把断了的灯丝搭在一起,灯泡会更亮,其原因是:()A.灯丝电阻增大,功率增大B.灯丝电阻减小,功率增大C.灯丝两端电压增大,功率增大D.灯丝中电流增大,功率减小题型二:额定功率、实际功率的计算解题方法:找准题中的不变量、变量,选择合适的公式计算例1、把一个标有“220V 40W ”灯泡接在电压为110V 电源上使用,该灯泡的额定状态下的电阻、额定电流、额定功率、实际状态下的电阻、电流、实际功率分别是多少?例2:将一个标有“36V, 18W ”的灯泡接入某电路中, 测得通过灯泡的电流为0.4安, 那么它的实际功率为: ( )A 、小于18W;B 、大于18W;C 、等于18W;D 、无法确定练习:1.一盏标有“36V,40W ”的电灯,正常工作时,流过它的电流是 A ,此时的电阻是 Ω ,如果将它接到某电路中,通过它的电流是1A ,此时它的功率是 W 。

电功率(专题训练)【六大题型】(原卷版)

 电功率(专题训练)【六大题型】(原卷版)

15.2电功率(专题训练)【六大题型】【题型1电功率与电能、时间的关系】 (1)【题型2电功率与电压、电流的关系】 (3)【题型3电功率的计算】 (5)【题型4额定功率与实际功率】 (9)【题型5实验测量小灯泡的电功率】 (11)【题型6电电功率的概念】 (14)【题型1电功率与电能、时间的关系】1.(2022秋•山西期末)为了培养学生们节约电能的意识,九年级各班开展了“节约一度电”主题班会。

根据你对常用电器的了解,1kW•h的电能可供下列用电器持续正常工作时间最长的是()A.电风扇B.空调C.电冰箱D.洗衣机2.(2023•市北区开学)关于下列生活现象,说法正确的是()A.一杯水喝掉一半后,水的比热容变小B.马路上的灯同时亮同时灭,说明是串联的C.“空调比台灯费电”,是因为空调电功率比台灯大,相同时间内,空调消耗电能比台灯多D.往手上哈气,手感到热,是通过做功的方式增大了手的内能3.(2023•泰兴市二模)LED灯具有节能、环保的特点,标有“220V,5W”的LED灯泡和“220V,40W”白炽灯(如图所示)正常发光时的亮度相当,lkW•h的电能可供该LED 灯正常发光h,与白炽灯相比,LED灯泡可以节能约%。

4.(2023•梁溪区二模)洗发后,小丽站在镜子前用电吹风吹头发。

(1)小丽发现镜面起雾,雾的形成是现象,过程中要热量。

擦干镜子后,小丽看到镜子中自己正立、等大的像。

(2)电吹风简化电路图如图所示,旋转扇形开关可实现断开、冷风、热风的转换,已知吹冷风时功率为100W,R=48.4Ω,若家中只有电吹风工作,她用冷风、热风交替使用共5min,标有“1200imp/(kW•h)”的电能表指示灯闪烁90次,则消耗J 电能,使用热风挡的时间为s。

5.(2018•邓州市二模)随着生活水平的提高,扫地机器人逐步进入普通家庭,扫地机器人具有主动躲避障碍物、自动吸尘、自动返回充电等诸多智能功能,如图是某款扫地机器人及铭牌上的部分参数,请回答下列有关问题:项目指标参数工作电压15V功率30W电池容量2000mAh (1)机器人吸尘的工作原理是通过电机转动时内部压强,从而使杂物进入吸尘器。

电功、电功率典型题型(含答案)

电功、电功率典型题型(含答案)

电功、电功率 题型一【正确认识电功】 1.在家庭电路中,电能表所测量的物理量是( )A .电功B .电功率C .电压D .电流2.关于电功,下列说法中正确的是( )A .电功是表示电流做功快慢的物理量B .电流越大,电流做的功就越多C .电流做功越多,消耗的电能不一定越多D .电功是表示电流做功多少的物理量3.关于电流做功,下列说法中正确的是( )A .导体两端的电压越大,通电时间越长,电流做功就越多B .通过导体的电流越大,通电时间越长,电流做的功就越多C .电流做功是电能转化为其他形式的能的过程D .电流做功是电能转化为内能的过程4.一台洗衣机工作0.5h ,电流做功3.6×106J ,这台洗衣机消耗的电能是 J 。

5.某次雷电的电流是2×104A ,电压约为1×108V ,放电时间约为0.001s ,这次雷电释放的能量是___________J 题型二【电能的测量和电能表】6.为测量某电热杯的电功率,小明同学把家中其余用电器均从电源上断开,只将该电热杯接入电路,观察电能表,发现在1min 内电能表转盘转动15圈.电能表的部分技术参数如表,该电热杯的电功率是( ) A .300W B .30W C .150W D .200W 7.小明观察家中的电能表(如图),下列说法正确的是( )A .此电能表应该接在220V 的电路中使用B .电能表的额定功率是220WC .小明家已经消耗的电能为107JD .此电能表转盘每小时转过3000转8.如图所示,是感应式电能表的示意图,与其技术参数有关的说法正确的是( )A .正常工作时额定功率为220VB .每转2圈电路耗电为1kW•hC .正常运行的最大电流为10AD .电路消耗的电能是2486kW•h9.一只家用电能表标有“1500revs /(kW·h )”的字样,今只让一台收录机工作,测得电能表转盘转过一周的时间恰为100S ,则这台收录机的功率为 W 。

电功电功率经典题型总结

电功电功率经典题型总结
n ②测量较小电能时利用转盘转数计数,W=NkW·h(n 表示电能表在某段时间内的转盘转数,N 表示电能表 铭牌上标着的转盘转数)
豫考解读
考点聚焦
冀考探究
电能 电功率及其测量
考点聚焦
考点1 电能及其测量
焦耳(J) 3.6×106
千瓦时(kW·h)或度 电
电流
通电时间
Pt
UIt
电压 UIt
U2
I2Rt
耗的电能
豫考解读
考点聚焦
冀考探究
电能 电功率及其测量
2.额定电压和额定功率
概念
额定电压:用电器__正__常__工_作___时的电压 额定功率:用电器在__额__定__电_压___下工作的功率
铭牌含义
灯 泡 “PZ220 V 60 W ”: 这 个 灯 泡 的 额 定 电 压 为 ___2_2_0_V__,额定功率为_6__0_W____
豫考解读
考点聚焦
冀考探究
电能 电功率及其测量
中考探究
类型一 电能及其测量
例1 [2013·河南] 小明家的电能表月初的数字

,月末表盘的示数如图19-1所示。若按0.5元
/(kW·h)的标准收费,他家本月应缴纳电费__4_2_______元。若电能
表的转盘在10 min内转过400转,则接在该电能表上的用电器总功
于、略高于其额定电压即可。
豫考解读
考点聚焦
冀考探究
电能 电功率及其测量
点评 灯泡亮度巧比较
灯泡的亮暗取决于灯泡的实际功率,灯泡的亮度比较是中考命题 的热点,具体情况有以下两种:
(1)对于同一灯泡:①U实>U额,P实>P额,较亮;②U实=U额,P 实=P额,正常发光;③U实<U额,P实<P额,较暗。

电功电功率综合计算-中考物理试题专题分类汇编

电功电功率综合计算-中考物理试题专题分类汇编

2.19 电功、电功率综合计算1.(2019·云南)如图,R 1=6Ω,当S 1闭合,S 2、S 3断开时,电流表示数为1A ;S 3闭合,S 1、S 2断开时,电流表示数为0.2A .求:(1)电源电压; (2)电阻R 2的阻值;(3)当S 1、S 2闭合,S 3断开时,电路的总功率。

【答案】(1)6V ;(2)24Ω;(3)7.5W 【解析】(1)当S 1闭合,S 2、S 3断开时,电路为R 1的简单电路, 由I =UR可得,电源的电压:U =I 1R 1=1A×6Ω=6V ;(2)当S 3闭合,S 1、S 2断开时,R 1与R 2串联,电流表测电路中的电流, 此时电路中的总电阻:R =U I =6V0.2A=30Ω,因串联电路中总电阻等于各分电阻之和,所以,电阻R 2的阻值:R 2=R -R 1=30Ω-6Ω=24Ω; (3)当S 1、S 2闭合,S 3断开时,R 1与R 2并联,因并联电路中各支路两端的电压相等,且电路的总功率等于各用电器功率之和,所以,电路的总功率:P =U 2R 1 + U 2R 2=(6V)26Ω+ (6V)224Ω=7.5W 。

2.(2019·荆州)如图,电源电压恒为4.5V ,灯泡L 上标有“3V 1.5W”字样,滑动变阻器R 2上标有“15Ω 1A”字样,定值电阻R 1阻值为10Ω,电流表量程为0~3A ,电压表量程为0~3V ,不计温度对灯丝电阻的影响。

求:(1)灯泡正常工作时电阻为多大;(2)当开关S 、S 1、S 2闭合,S 3断开时,电路最小总功率为多大;(3)当开关S 、S 3闭合,S 1、S 2断开时,在确保电路元件安全的情况下,滑动变阻器R 2的取值范围。

【答案】(1)6Ω;(2)3.375W ;(3)当3Ω~12Ω。

【解析】解:(1)根据P =U 2R 得,灯泡正常工作时电阻:R L =U 额2P 额 =(3V)21.5W=6Ω;(2)当开关 S 、S 1、S 2 闭合,S 3 断开时,灯泡 L 被短路,定值电阻 R 1与滑动变阻器R 2 并联,当滑动变阻器R 2的阻值最大为15Ω时,电路总电流最小,电路总功率最小, 通过 R 1的电流:I 1=UR 1 =4.5V10Ω=0.45A , 通过滑动变阻器R 2的电流:I 2=U R 2 =4.5V15Ω=0.3A ,电路最小总功率:P 最小=U ×(I 1+I 2)=4.5V×(0.45A+0.3A )=3.375W ;(3)当开关S 、S 3闭合,S 1、S 2 断开时,R 1断路,灯泡L 与滑动变阻器R 2串联,电压表测滑动变阻器R 2两端电压。

(完整版)初中物理电学经典题型汇编电功、电功率(新)

(完整版)初中物理电学经典题型汇编电功、电功率(新)

电功、电功率电功、电功率是中考的一个必考点,考查形式多样,分值比例重,具有综合性强的特点。

主要有以下几种题型:1、基本概念题,如电能及其转化,对电能表的认识和读数,安全用电;2、电功、电功率的计算,计算中要正确理解电功、电功率基本概念,额定电压、额定功率和实际电压、实际功率;3、实验,如测小灯泡的电功率;4、电路的动态分析,如判断小灯泡的明暗变化。

题型分类突破一、基本概念题概念题主要在选择题和填空题中出现,以电能及其转化、电能表的的认识和读数为主要考查内容。

1.下列做法中,符合安全用电原则的是()A.在有绝缘皮的电线上晒衣服B.把电灯的开关接在零线上C.把螺丝口灯泡的螺旋接在火线上D.将家用电器的金属外壳接地【答案】D【解析】电线上是不允许晒衣服的,不论是否有绝缘皮,故A错;开关应接在火线上,不应接在零线上,故B错;螺丝口灯泡的螺旋接在零线上,这样可以防止触电,故C错;有金属外壳的用电器,在使用时外壳应接地,故D正确;应选D。

2. 下列现象中,可能引起家庭电路中保险丝熔断的原因是()①插座中的两个线头相碰②开关中的两个线头相碰③电路中增加了大功率的用电器④灯丝烧断.A. ①②B. ②③C. ①③D. ②④【答案】C【解析】能引起保险丝熔断一定是电流过大,能引起电流过大可以通过短路或同时使用多个大功率的用电器;插座中的两个线头相碰会形成短路,造成电流过大,故①可以;开关中的两个线头相碰是正常的,不会造成电流过大,故②不行;电路中增加了大功率的用电器会造成电流过大,故③可以;灯丝烧断后,电路就成了断路,电路中应没有电流了,所以保险丝烧不断,故④不行;所以应选C。

1发现电能表小勇同学想用此电能表测实验室里电水壶的电功率,3. 如图13是单相电能表,的电能转盘转动的转数模糊不清,小勇请同桌的小慧同学帮助设计h上用电器每消耗 1kW·圈所用的时的灯泡和秒表,实验。

他们找来100W首先让电水壶单独工作,记下转盘转动10 间t,再让电灯泡单独工作,记下P ,则电水壶的电功率为1。

(word版)电功率题型分类汇总,文档

(word版)电功率题型分类汇总,文档

电功率题型一、定义类习题:1.一台洗衣机工作0.5h,电流做功×106J,这台洗衣机消耗的电能是()J。

二、电能表问题:1.只将一个“220V800W〞的电暖气接入示数为在的电路中,正常工作5h,消耗电能_______kW·h,此时电能表示数变为的电能表所。

三.电路超载、过载问题:1:有一只“220V,5A〞的电能表,按规定最多可接“22OV,40W〞的电灯:()A、25盏;B、27盏;C、28盏;D、30盏;2.随着生活水平的不断提高,小明同学准备重新装修。

他家原来所用电能表的规格是“220V10A〞,原有250W电冰箱一台、800W的电饭锅一只、200W的洗衣机一台,其余照明灯和电视机的功率总计约有180W,这些用电器在电路上是相互联的,假设它们同时正常工作,通过电能表的实际电流是A;现在准备再增加2000W的空调两台,以及功率为400W的装饰灯组,于是,这次重新装修时,除了更换室内所有导线和保险丝外,还必须更换的主要电路元件是。

四.实际功率及其应用问题:1、灯泡明亮程度问题:1:标着“220V,40W〞和“36V,40W〞的两只电灯,都正常发光时,比较它们的亮度,那么:()A、“220V,40W〞的灯较亮;B、“36V,40W〞的灯较亮;C、两只灯一样亮D、无法判断哪只电灯较亮。

2、两只额定电压相同的灯泡串联后接在电源上,亮度不同,那么〔〕A、较亮灯泡的额定功率较大;B、较亮灯泡两端的电压较大;C、通过较亮灯泡的电流较大;D、较亮灯泡的电阻较小。

2、“两表一器〞问题:1:甲、乙用电器上分别标着“220V,15W〞、“110V,100W〞,它们都在额定电压下工作,那么以下说法中正确的是:()A、甲用电器做功一定少;B、乙用电器做功一定快;C、完成相同的功,甲用电器所用的时间一定少;D、相同的时间内,乙用电器完成的功一定少。

(2)五.电功率实验问题:(3)姚远小组设计了另一种实验方案(其中电源电压未知,电阻R的阻值):实验步骤:①电路如下列图,请你按电路图在图21中用笔画线连好电路;②开关S拨到位置1,移动滑片P至任一位置,读出电流表示数I1;③开关S拨到位置2,滑片P位置不动,读出电流表示数I2。

电功电功率分类题型

电功电功率分类题型

电功电功率分类题型————————————————————————————————作者:————————————————————————————————日期:电功、电功率分类题型一、电功、电功率计算电功1.定义:电流通过某段电路所做的功叫电功。

用符号表示。

2.实质:电流做功的过程,实际就是能转化为的能(消耗电能)的过程;电流做多少功,就有多少电能转化为其他形式的能,就消耗了多少电能。

3.电流做功的形式:电流通过各种用电器使其转动、发热、发光、发声等都是电流做功的表现。

4.计算公式:W=UIt=Pt(适用于所有电路)无论用电器串联或并联,计算在一定时间所做的总功:W=W1+W2+…W n5.单位:国际单位是焦耳(J)常用单位:kw·h(度)1度=1kw·h= J电功率1.定义:电流在单位时间(1s)内所做的功或电流在1s 内所消耗的电能。

2.物理意义:表示的物理量。

灯泡的亮度取决于灯泡的。

3.电功率计算公式:P=UI=W/t(适用于所有电路)P=I2R=U2/R无论用电器串联或并联,计算电路总功率常用公式P=P1+P2+…P n串联电路中有:W1:W2= :P1:P2= :并联电路中有:W1:W2= :P1:P2= :1.如图所示为手机电池,铭牌上标的正常工作的电压为3.7V,电池容量为800mA·h,如图甲。

此电池在充满电时贮存的电能为__________J。

电极处略有凹陷(如图乙),可以在一定程度上防止与硬币、钥匙等金属物体接触引起___________从而损坏电池。

2.下列关于电功率的说法正确的是()A、用电器的电功率越大,它消耗的电能越多B、用电器的电功率越大,它消耗电能越快C、用电器工作时间越长,它的电功率越大D、用电器的电能与其功率无关,只与通电时间有关3.小刚利用电能表测某用电器的电功率.当电路中只有这个用电器工作时,测得在15min内,消耗电能0.3 KW·h,这个用电器可能是()A.空调 B.电冰箱 C.电视机 D.收音机4.R1、R2两个电阻并联后接入电路中,它们的电功率之比P1:P2=9:4,则R1、R2两个电阻阻值之比是()A、9:4B、4:9C、 3:2D、2:35.城市的交叉路口通常都装有红、黄、绿三色灯来指挥车辆和行人通行,若每只灯的规格都是“220V 300W”,则每组交通指挥灯(含红、黄、绿三种颜色灯)工作24h所消耗的甲乙电能为____kW·h.6.已知两电阻分别为R1=4Ω、R2=6Ω,将它们串联后接在电源上,则两电阻电压之比为,电功之比为;若将它们并联后接在电源上,则流过两电阻的电流之比为,电功之比为。

最新电功率知识点总结和题型总结(word)

最新电功率知识点总结和题型总结(word)

最新电功率知识点总结和题型总结(word)一、电功率选择题1.如图甲所示,已知电流表的量程为0~0.6A,电压表的量程为0~15V,滑动变阻器R2的规格为“20Ω 0.5A”。

闭合开关S后,调节滑动变阻器的滑片P,得到电流表与电压表的示数关系如图乙所示。

在保证电路安全的前提下,下列说法中正确的是()A. 电源电压为9VB. R1的阻值为20ΩC. 滑动变阻器的取值范围是2Ω~20ΩD. 电路总功率的变化范围是2W~3W【答案】C【解析】【解答】结合电路图和乙图可得:,;解得:,电源电压为:,AB不符合题意;已知电流表的量程为0~0.6A,滑动变阻器R2的规格为“20Ω 0.5A”,因为串联时电流相等,故电路最大电流为0.5A,此时电路总电阻为:,则滑动变阻器最小电阻为:;当滑动变阻器阻值变大时,分得电压增大,但电源电压为6V,小于电压表的量程,故滑动变阻器阻值可以调整到最大,即20Ω,则滑动变阻器接入电路的取值范围是2Ω~20Ω;最小电流为:,电路最小功率为:;电路最大功率为:。

故答案为:C。

【分析】利用欧姆定律U=IR求出电源电压和电阻R1的值,根据变阻器铭牌和电表的量程,求出变阻器接入电路的阻值范围,由P=UI求电路的总功率.2.如图,电源电压恒为4.5V,电流表的量程为“0~0.6A”,电压表的量程为“0~3V”,灯泡上标有“2.5V 1.25W”(不考虑灯丝电阻变化),滑动变阻器R的规格为“20Ω1A”。

闭合开关,在保证电路安全的情况下,移动滑片P的过程中()A. 电流表的示数最大为0.6AB. 灯泡消耗的最小功率为0.12WC. 电路消耗的最大电功率为2.7WD. 滑动变阻器接入电路的最小电阻为4Ω。

【答案】D【解析】【解答】由电路图知道,灯泡与滑动变阻器R串联,电压表测灯泡两端的电压,电流表测电路中的电流;由于灯泡上标有“2.5V1.25W”,所以由P=UI知道,灯泡的额定电流是:I L =P L/U L=1.25W2.5V=0.5A,即电路的最大电流是0.5A,A不符合题意;因为串联电路中各处的电流相等,当电路中的最大电流I大=0.5A,此时滑动变阻器接入电路中的电阻最小,电路消耗的总功率最大,且电路消耗的最大总功率是:P大=UI大=4.5V×0.5A=2.25W,C不符合题意;由I=U/R知道,灯泡的电阻和滑动变阻器接入电路中的最小阻值分别是:R L =U L/I L=2.5V/0.5A=5Ω,R总=(U-U L)/I大=(4.5V-2.5V)/0.5A=4Ω,D符合题意;当滑动变阻器接入电路中的电阻最大时,电路中的电流最小,灯泡消耗的电功率最小,因串联电路中总电阻等于各分电阻之和,所以,电路的最小电流:I小=U/(R L+R大)=4.5V/(5Ω+20Ω)=0.18A,则灯泡消耗的最小功率:P L小 =I小2 R L =(0.18A)2×5Ω=0.162W,B不符合题意,故答案为:D。

2020-2021年电功率综合分类解析(word)

2020-2021年电功率综合分类解析(word)

2020-2021年电功率综合分类解析(word)一、电功率选择题1.如图甲,电源电压恒定,R0为定值电阻,电阻R的阻值随环境温度变化而改变.改变环境温度,定值电阻R0两端的电压U0随温度t变化的关系如图乙所示.则下列描述R两端的电压U、电路消耗的总功率P随温度t变化的关系图线中,可能正确的是()A. B. C. D.【答案】B【解析】【解答】由图甲知道,R0与R串联,电压表测量的是R0的电压;由图乙知道,随着温度的升高,R0两端的电压降低,说明随着温度的升高电阻R两端的电压增加,由串联分压知道,随着温度的升高R的阻值的阻值增加,R两端的电压增大,A不符合题意,B符合题意;随着R的阻值的阻值增加,电路的总电阻增加,由欧姆定律知道,电路的总电流减小,由P=UI知道,电源电源不变,总电流减小,所以电路的总功率减小,D不符合题意,由图乙知道,电路的电流与温度呈线性变化,所以总功率与温度也呈线性变化,C不符合题意,故答案为:B。

【分析】结合电路图理清电路的连接方式及电表的测量对象,由于电阻R的阻值随环境温度的变化而变化,由图乙可知,当温度升高时电阻R0两端的电压线性变小,定值电阻的电流线性变小;根据串联电路电压的特点,判断出电阻R两端的电压的变化;因为电源电压保持不变,根据P=UI判断出电路消耗的总功率的变化.2.如图所示,电源电压保持12V不变,小灯泡L上标有“6V 3W”字样,滑动变阻器最大电阻值R=48Ω,闭合开关,若不考虑灯丝电阻随温度的变化,下列说法正确的是()A. 要使电压表的示数增大1V,小灯泡L两端的电压就会减小1VB. 小灯泡L的最小实际电功率为0.6WC. 当滑片P移到变阻器的中点时,小灯泡L正常发光D. 当滑片P移到最右端时,通电10s滑动变阻器消耗的电能是19.2J【答案】D【解析】【解答】由电路图可知,闭合开关后,滑动变阻器R与灯泡L串联,电压表测灯泡L两端的电压。

(1)由电压表测灯泡L两端的电压可知,电压表的示数增大1V,小灯泡L两端的电压就会增大1V,A不符合题意;(2)由P=UI=可得,灯泡的电阻:=12Ω,当滑片P移到最右端时,接入电路中的电阻最大,电路中的电流最小,小灯泡的实际功率最小,因串联电路中总电阻等于各分电阻之和,所以,电路中的最小电流:I==0.2A,则小灯泡L的最小实际电功率:P L小=I2R L=(0.2A)2×12Ω=0.48W,B不符合题意;通电10s滑动变阻器消耗的电能:W R =I2Rt=(0.2A)2×48Ω×10s=19.2J,D符合题意;(3)当滑片P移到变阻器的中点时,电路中的电流:I′= A,此时灯泡的实际功率:P L′=(I′)2R L=( A)2×12Ω≈1.33W<3W,所以,此时灯泡不能正常发光,C不符合题意。

电功电功率题型分类

电功电功率题型分类

电功电功率题型分类一、比值问题1、两个电热丝R1、R2,R1:R2=2:3,若将它们串联在电路中,它们两端的电压之比U1:U2=,在相同的时间里,产生的热量之比Q1:Q2=;若将它们并联在电路里,通过它们的电流之比I1:I2=。

2、甲灯标有“220V 60W”、乙灯标有“220V 100W”字样,如果两灯泡钨丝长短一样,则钨丝较粗的是灯,如果将两灯串联在220V的电源上,使用相同时间,甲、乙两灯消耗的电能之比是。

3、如图14所示,若甲、乙两表为电压表,当S闭合时,两表示数之比为U甲︰U乙=3︰2。

若甲、乙两表为电流表,当S断开时,两表示数之比为I甲︰I乙=,此时R1和R2消耗的功率之比P1︰P2=。

4.(2008.贵阳)如图2所示,电源电压保持不变,R1=2R2,开关S断开时,电流表的示数为I1,R1消耗的功率为P1;开关S闭合时,电流表示数为电流表的示数为I2,R1消耗的功率为P2,则A.I1∶I2=1∶1,P1∶P2=3∶1A.I1∶I2=1∶3,P1∶P2=1∶1A.I1∶I2=3∶1,P1∶P2=1∶1A.I1∶I2=1∶1,P1∶P2=1∶35.已知R1:R2=2:1,则()A.串联时,它们的电流之比为2:1 B.串联时,它们的功率之比为1:1C.并联时,它们的电流之比为2:1 D.并联时,它们的电压之比为1:16、一把电炉内有两根相同的电阻丝,第一次将它们并联接入电路,第二次把它们串联接入同一电路,经过相同时间,则两次电炉产生的热量比为()A.1:4 B.4:1 C.2:1 D.1:27、额定电压相同的甲、乙两盏灯,它们额定功率之比为3:2,如果将它们并联接入电路中,它们实际消耗的功率之比为()A.2:3 B.3:2 C.9:4 D.4:98.有两只电阻R1与R2,已知R1=2R2第一次把它们串联在6伏特的电路中,第二次把它们并联在6伏特的电路上,两次连接中,电阻消耗的总功率之比P串∶P并是[ ] A.9∶2。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电功电功率题型分类一、比值问题1、两个电热丝 R1、 R2 , R1 : R2 = 2: 3 ,若将它们串联在电路中,它们两端的电压之比U1 :U2 =,在相同的时间里,产生的热量之比 Q1 :Q2 =;若将它们并联在电路里,通过它们的电流之比I1 : I2 =。

2、甲灯标有“ 220V 60W ”、乙灯标有“ 220V 100W”字样,如果两灯泡钨丝长短一样,则钨丝较粗的是灯,如果将两灯串联在220V的电源上,使用相同时间,甲、乙两灯消耗的电能之比是。

3、如图 14所示,若甲、乙两表为电压表,当S 闭合时,两表示数之比为U 甲︰ U 乙= 3 ︰2。

若甲、乙两表为电流表,当S 断开时,两表示数之比为I 甲︰I 乙=,此时 R1和 R212消耗的功率之比 P︰P=。

4 .( 2008. 贵阳)如图2所示,电源电压保持不变,R1=2R 2,开关S断开时,电流表的示数为I 1,R1 消耗的功率为P1;开关 S 闭合时,电流表示数为电流表的示数为I 2 ,R1 消耗的功率为 P 2,则A .I1∶I2=1∶1, P1∶P 2=3∶1 A .I1∶I2=1∶3, P 1∶P2=1∶1A .I1∶I2=3∶1, P1∶P 2=1∶1 A .I1∶I2=1∶1, P 1∶P2=1∶35 .已知 R1 :R 2 =2:1 ,则()A .串联时,它们的电流之比为2:1B .串联时,它们的功率之比为1:1C.并联时,它们的电流之比为2:1 D .并联时,它们的电压之比为1:16、一把电炉内有两根相同的电阻丝,第一次将它们并联接入电路,第二次把它们串联接入同一电路,经过相同时间,则两次电炉产生的热量比为()A . 1 : 4 B. 4 : 1 C. 2 : 1 D . 1 : 27 、额定电压相同的甲、乙两盏灯,它们额定功率之比为 3 : 2 ,如果将它们并联接入电路中,它们实际消耗的功率之比为()A . 2 : 3B . 3 : 2C. 9 : 4 D .4 : 98 .有两只电阻 R1与 R2,已知 R1=2R 2第一次把它们串联在们并联在 6 伏特的电路上,两次连接中,电阻消耗的总功率之比6伏特的电路中,第二次把它P 串∶P 并是 []A . 9 ∶2 。

B . 2 ∶9C. 1∶1,.9.用“ 220v ,800w ”的电热壶烧水 . 若不考虑能量损失 .当把它接入 110v 的电源上时 ,在32 分钟内可将一壶水烧开,若将该壶接在220v电源上时,烧开同样一壶水所用时间为( )A.8 分钟B.16 分钟C.64 分钟D.128分钟10 、某电热水器的工作原理如图 4 所示(已知两电阻丝的阻值相等,电源电压保持不变),它有加热和保温两个工作状态。

当开关S1接b, S2断开时,它是处于状态,此时电路功率为 P1;当开关S1接 a,S2闭合时,它是处于状态,此时电路功率为P2,则P1∶P2=。

11 .如图 2 所示,电源由两节干电池串联组成,R1为 10 Ω,R2为 20 Ω。

则闭合开关后, R1两端的电压为_________V,电流通过R l和 R2所做的电功之比为_________。

12 、多选)将一个滑动变阻器接在电源上,消耗的功率为P。

要使其消耗的功率变为原来的一半,可以采取的措施是[]A. 电源电压不变,阻值变为原来的二倍B. 电源电压不变,阻值变为原来的一半C. 电源电压和阻值均变为原来的一半D. 电源电压变为原来的一半,阻值变为原来的二倍13 .一条电阻丝接在电压为U 的电路中,它的功率是P,下列措施可以使电阻丝的功率变为 2P 的是()A .两条相同的电阻丝串联起来;B .该电阻丝改接在电压是2U 的电路中;C.将电流调大到原来的 2 倍; D .将该电阻丝剪去一半接在原电路中。

,.15 .如图 3 所示,把 E 、F两点接人电压为36v的电源两端,开关s1和 s2都闭合时,电路消耗的总电功率为72.9w;开关 s1和 s2都断开时,电路消耗的总电功率为P 。

当把A 、 E 两点接人电压为36v的电源两端,只闭合开关s2时,电路消耗的总电功率为P’,电阻 R .消耗的电功率为,。

则 P为()P ,已知 P: P = 9 : 511A . 1 8WB . 14.4W C.10W D . 8W16 、在图 2 ′-16 所示的电路中,R1 =R 2=R 3,A 、B 两端的电压为U .这三个电阻消耗的功率之比是下列答案中的哪一个?()A 、 1 ∶1 ∶1 ; B、 2 ∶1 ∶1 ; C、1 ∶2 ∶2 ;D 、 4 ∶1 ∶1 .17 、如图所示的四个电路中,电源电压相同,,电路消耗的总功率由大到小的顺序是A. 甲、乙、丙、丁B. 丁、丙、乙、甲C. 丁、甲、乙、丙D.丙、乙、甲、丁18 .将“ PZ220 V一40w”的电灯L1与“ PZ220V一100w”的电灯L2串联后接到220V的照明电路上,消耗的功率分别为P1 和 P2 ,若将 L1 和 L2 并联后接到同一照明电路上,消耗的功率又分别为P3 和 P4 ,则()A .P4 > P3 > Pz > P1B .P4 > P3 > P1 > P2C .P1 >Pz > P4 >P3D . P2 > P, > P3>P4二、电能表问题1 、电能表是用于测量用户消耗电能的仪表,如图5所示,如果电能表的示数由图中值变为,则这段时间该用户消耗的电能是________度,这些电能可供一盏标有“220V 40W”字样的白炽灯连续正常工作______小时。

2 、2006年3月1日,我国开始实施彩电能效新标准,规定待机功率高于9W 的彩电不能进入市场销售.小明想了解家中彩电是否符合新能效标准,他将100W的灯泡单独接入电路中,观察电能表lmin转了5转:再让这台彩电单独接入电路并处于待机状态,电能表5min 转了 2 转,由此判断该彩电的待机功率为_____W.若每天待机按20h 计算,小明家每月 (按 30 天计 ) 因彩电待机消耗的电能约为__________kW·h .3 、小明家的电能表如图 3 所示,家中用电器的总功率不能超过W. 当小明家只有一盏电灯工作时,3min内转盘正好转过 5 圈,则该灯泡消耗的电能是J,它的电功率为W.4 、物业工作人员来李明家收电费,他观察到李明家电能表的情况如图 3 所示.然后从记录本上查出上月电能表的示数是811.6kWh.若按0.5元/kWh计费,李明家本月应缴电费____元。

李明家同时使用的用电器总功率不得超过W 。

5 、电能表是测量用电器消耗电能的仪表,小华想验证他家电能表表盘上标注的每千瓦时的转数是否准确,于是,将标有“220V 3A”的用电器单独接入电路中,当该用电器正常工作 5min后,电能表的转盘正好转了110r ,则该电能表每千瓦时的实际转数应是A . 2400rB . 2000r C. 1500r D . 1200r6 .电冰箱是间断式工作的 ( 即工作一段时间停止一段时间,容积 (L)175再工作功率 (w)150再停止,如此循环)。

某电冰箱铭牌有关参数如右表所示.在家庭耗电量 (kw ·h / 24h) O.9电路中只有电冰箱在标定耗电量下工作时,一天实际工作h;若额定电压 (v)220电冰箱每次从启动到停止工作的时间都为12min ,每消耗 1kW·h 电能,电能表转盘转 1500转,则该电冰箱每天启动次,每工作一次电能表转盘转转。

7 .一电冰箱的铭牌如图所示。

根据铭牌估算,电冰箱工作一个月(按30 天计)耗电KW ·h ;压缩机启动时电冰箱正常工作,此时通过电冰箱电流是 A ,电冰箱每天正常工作的时间是h。

总容量80L工作频率 5 0HZ额定电220V额定功率 1 50W压耗电量 1.2KW ·h/24h8 、2006年3月1日,我国开始实施彩电能效新标准,规定待机功率高于9W 的彩电不能进入市场销售.小明想了解家中彩电是否符合新能效标准,他将100W的灯泡单独接入电路中,观察电能表lmin转了5转:再让这台彩电单独接入电路并处于待机状态,电能表5min 转了 2 转,由此判断该彩电的待机功率为_____W.若每天待机按20h 计算,小明家每月 (按 30 天计 ) 因彩电待机消耗的电能约为__________kW·h .三、滑动变阻器1 一只标有“ 2.5V 0.3A ”的小电灯和滑动变阻器串联接在电压为6V 的电源两端.调节滑动变阻器使小电灯两端电压为_______V时.灯正常发光.此时灯1min消耗的电能为_______J,再调节滑动变阻器使灯两端电压为 1 . 5V 时,灯的亮度与正常发光相比_______(选填“变亮”、“变暗”或“不变”).1 .图 8 所示的电路,电源电压保持不变,滑动变阻器R2滑片向右滑动时,电压表的示数________电,阻R1消耗的功率 __________电,路消耗的总功率_________.(填“变大”、“不变”或“变小” )2 .在图 4 所示的电路中,U=18V.小灯泡L标有“ 12V 2.4W”字样.调节滑动变阻器,当小灯泡的功率为0.6W时,变阻器接入电路的阻值是________Ω.( 设灯丝电阻不变 )4 、滑动变阻器是一种较常见的电学器材。

物理实验室中有一标有“10 Ω 1A" 的滑动变阻器,小明同学对它进行了研究,得到了以下些结论,其中错误的是( )A .此滑动变阻器能连入电路中的最大阻值是10 ΩB.当此滑动变阻器中的电流不超过1A 时,它能安全使用C.当此滑动变阻器两端的电压不超过10V 时,它能安全使用D .此滑动变阻器在安全使用时,它消耗的最大功率是10w5 、图 8 所示电路中,电源电压恒定,R l为定值电阻, R l为滑动变阻器。

闭合开关S 后,滑动变阻器滑片自 b 向 a 移动的过程中()A .电流表 A 的示数变大,电压表V 2的示数与电流表 A 的示数之比变小B.电流表 A 的示数变大,电压表V 2的示数与电流表 A 的示数之比变小C.电压表 V 1的示数不变,电路消耗的总功率变大 D .电压表 V2的示数变小,电路消耗的总功率变6 .标有“ 2V ,1w ”字样的小灯泡和标有“20Q , 1A ”字样的滑动变阻器,连接在如图5所示的电路中,其中电源电压为6V ,电流表的量程为“0 ~ O .6A ”,电压表的量程为“O一 3V ”。

闭合开关,移动滑动变阻器滑片,电流表、电压表示数的范围是A . 0 . 25 A ~O . 6A 1 V~ 2 V B.0 . 3A~0.5A 1 V~1.5 VC. 0 . 25 A ~ 0 . 5A1 1.5 V~ 2 V D . 0 . 25 A ~ 0. 5A 1 V~ 2 V,.7 、如图 4 所示,电源电压U=18V,小灯泡L 的额定电压为9V 。
