现浇混凝土楼板开裂的原因和处理方法

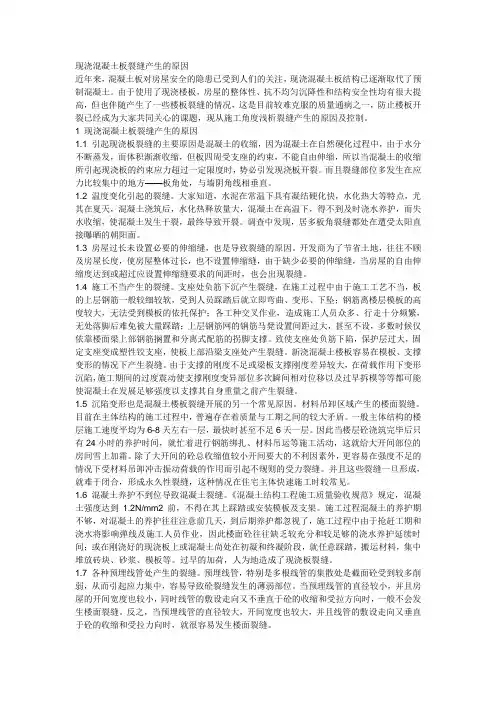

现浇混凝土楼板开裂的原因

随着建筑业的发展，现浇钢筋混凝土楼板（盖）非常普遍，但在实际施工中又出现了一个质量通病问题——那就是裂缝问题，我现就对现浇钢筋混凝土楼板（盖）开裂的原因、预防及处理措施与大家分享、交流。

一、现浇混凝土楼板（盖）开裂的原因：

先来看看现浇混凝土楼板（盖）开裂的几种情况：

1）裂缝在现浇板角部，并与现浇板边缘约成45°，斜向发展；

2）裂缝在现浇板的跨中，近似直线型发展；

3）裂缝在现浇板的边缘，近似直线发展；

4）纯粹是不规则的裂缝再来分析现浇混凝土楼板（盖）开裂的原因：

（1）混凝土方面：目前一般都采用商品混凝土，正规厂家的商品混凝土一般不应该有问题，但也不是没有一点可能，还是要加强检查。影响开裂的因素有配合比、水灰比、水泥品种、强度等级、水泥用量、粗骨料用量与粒径、粉状掺合料、外加剂。

（2）设计方面：

1）建筑平面收缩裂缝往往出现在收缩应力集中的薄弱截面上，在建筑设计中，一般只注重建筑功能而忽视建筑结构问题。如建筑平面不规则，而结构设计时又没有采取加强措施，在凹凸角处容易产生温度应力和收缩应力集中，从而造成板开裂。

2）楼板配筋板配筋间距偏大，特别是板面抵抗负弯矩的钢筋未通长设置，致使在靠近板边缘处沿负弯矩筋端部出现裂缝。而在房屋角部的板角处，双向板由于收缩是双向的，由于没有配置足够的构造钢筋，因此产生450斜裂缝。

3）楼板厚度钢筋混凝土构件的受力是由钢筋与混凝土共同承担的，现浇混凝土楼板过薄，板的刚度势必降低，受拉钢筋和受压混凝土应力增大，板因此开裂。

4）楼板中暗埋PVC管由于楼板较薄，因此在埋有PVC管线处楼板截面削弱很大，而楼板跨中部位一般只有一层下部钢筋，容易出现顺着PVC管线走向的裂缝，如我们发现板中部的通长裂缝经常从灯头处穿过。

（3）施工方面：

1）混凝土强度的影响混凝土强度未达到设计要求，同时混凝土的抗拉强度降低，从而引起楼板开裂。如某住宅楼楼板，设计要求混凝土强度等级为C25，而实测混凝土强度仅达到16.7MPa，强度远远达不到设计要求。

2）配筋和楼板厚度达不到设计要求施工中，由于钢筋配置不符合要求、钢筋间距偏大和楼板厚度不符合设计要求，均会导致楼板开裂。严重时，由于施工中擅自减小配筋量，则会引起构件的安全问题。

3）钢筋保护层偏大施工浇注混凝土时为铺设架板，施工人员在钢筋上踩踏，致使上层钢筋的保护层厚度偏大，引起板面开裂。特别是负弯矩钢筋没有通长配置时，裂缝往往会出现在负弯矩钢筋的端

部，沿板边缘近似成直线发展。

4）未采取适当的养护措施混凝土浇注后，没有按要求进行养护，导致板收缩开裂。

二、现浇混凝土楼板（盖）开裂的预防

从裂缝产生的原因来看它是多方面的，只有从设计、施工、交付使用等多方面来加以改进。预防的重点在设计，关键在施工，合理使用也是至关重要的。

1、设计方面：设计人员必须尽可能考虑各种影响因素，根据不同的结构部位，采取相应的合理配筋和分缝。在设计时严格执行规范和强制性条文要求，做到既能满足结构案例，又尽可能地减少结构出现裂缝的可能。

（1）适当扩大配筋率，能对混凝土收缩及裂缝扩展起一定的作用。

（2）适当增加楼板有效厚度也能起一定作用。

（3）平面布局力求规则，尽量避免突变。

（4）现浇板的混凝土强度小于等于C30，钢筋的使用应力应满足抗裂要求。

（5）对现浇板中预埋管路重叠处和预留洞口处要采取适当的技术措施，防止板厚被缩减及降低了板的有效抗裂厚度。

（6）重视屋面的隔热设计。

2、施工措施

（1）严把原材料质量关，使用的各种材料必须符合设计及国家有关规范标准要求。优化混凝土的施工配合比设计，加入高效减水

剂，适当减小水灰比。

（2）严格按设计图纸绑扎钢筋、预埋管线、预留洞口，施工时必须有保证板厚、钢筋位置的有效措施。

（3）合理运用各项技术要求，正确掌握混凝土的浇筑方法，保证混凝土的密实性和钢筋的保护层厚度。

（4）重视混凝土的养护，包括和温度两个方面。确定保温覆盖层的厚度和撤除时间，温度养护严格按标准执行，要落实专人养护。

（5）模板支撑牢固，有足够的强度和刚度，合理掌握拆模时间，模板一定要刷隔离剂，禁止野蛮拆模。施工时楼面必须禁止集中堆载。

（6）严格执行国家相关标准及规范，做到严管理、高要求，杜绝管理不严而导致结构产生裂缝。

3、交付使用后的防治措施

（1）住宅竣工后，业主或物业公司要及时提供住宅使用说明书，并加强管理、保养。

（2）住房装修阶段的管理至关重要。禁止用户在装修时破坏原有结构，杜绝在楼板上开槽、打洞、钻孔等野蛮施工，严禁集中堆载，防止不合理的装修施工而导致裂缝的产生。

一、现浇混凝土楼板（盖）开裂的处理：

先来看看裂缝的分类：裂缝可分为受力裂缝和非受力裂缝。受力裂缝是由地基不均匀沉降、混凝土强度、板厚等因素引起的；非受力裂缝是由温度、混凝土的收缩、施工等因素引起的，它出现的时间有早有晚，早期的干缩裂缝在浇筑完成约2~4个小时就会出现，部分

温度裂缝在竣工验收后三个月至半年内才出现。其中施工因素主要有板负筋保护层偏大（钢筋严重踩塌）、板底混凝土保护层不足或砂的氯盐含量超标。

现在来分析各类裂缝的处理方法：

一、对混凝土中水泥安定性不合格或者水泥不同品种混用发生化学反应而导致的破坏性裂缝，须进行彻底处理，即将混凝土打掉重新浇筑。

二、对受力产生的裂缝，可根据裂缝出现的原因，有针对性地采取加固补强措施。

如果对已影响到结构安全的楼板裂缝，除了沿缝凿成V字形凹槽冲洗干净，将环氧树脂液用压力灌入缝内封闭外，还要用粘扁钢或碳纤维布等措施对楼板进行加固。当用碳纤维布加固时，对单条裂缝，除了沿缝粘贴外还要在垂直于缝方向间距布宽粘贴；对相互交叉的多条缝要井字形粘贴，间距同布宽。（布宽300mm左右为宜）

三、对由温度、混凝土的收缩、施工等因素引起的非受力裂缝处理如下：

1、对于一般混凝土楼板表面的龟裂，可先将裂缝清洗干净，待干燥后用环氧树脂液灌缝或用表面涂刷封闭。施工中若在终凝前发现龟裂时，可用抹压一遍处理。

2、对其它一般裂缝（宽度在0.05mm～0.2mm之间）的处理，其施工顺序为：清洗板缝后用1：2或1：1水泥砂浆抹缝，压平养护，封闭以恢复观感即可。（仅限于缝的数量少且非通长、贯通的缝）
