硫化镉光敏电阻器(PGM)规格书
光敏电阻的分类
光敏电阻的分类光敏电阻是一种利用半导体的光电导效应制成的特殊电阻器，它的电阻值能随着入射光的强弱而改变。
光敏电阻器一般用于光的测量、光的控制和光电转换（将光的变化转换为电的变化）。
常用的光敏电阻器有硫化镉、硒化镉、硫化铅、碲化铅等材料制成的。
本文将介绍光敏电阻的分类、原理、参数、特性和应用。
光敏电阻的分类根据光敏电阻的材料、结构和光谱特性，可以将其分为以下几种类型：紫外光敏电阻：对紫外线比较敏感，包括硫化镉、硒化镉等材料制成的光敏电阻。
它们主要用于探测紫外线，如紫外线灯、紫外线计数器等。
红外光敏电阻：主要有硫化铅、碲化铅、硒化铅、锑化铟等材料制成的光敏电阻。
它们对红外线有较高的灵敏度，广泛应用于导弹制导、天文探测、非接触测量、人体病变探测、红外光谱、红外通讯等国防、科研、工农业生产等领域。
可见光光敏电阻：包括硒、硫化镉、硒化镉、碲化镉、砷化镓、硅、锗、硫化锌等材料制成的光敏电阻。
它们对可见光有较好的响应，与人眼对可见光的感受相近。
主要应用于各种光电控制系统，如出入口的光电自动启闭，导航灯、路灯等照明系统的自动开关，自动供水和自动停水装置，机械自动保护装置，及“位置探测器”、摄像头自动曝光装置、光电计数器、烟雾报警器、光电跟踪系统等。
其他类型的光敏电阻：还有一些特殊类型的光敏电阻，如氧化铟锡（ITO）光敏电阻，它是一种透明导电薄膜，具有高透明度和低表面电阻，可用于触摸屏和液晶显示器等；还有一些入射光弱时，电阻减小，入射光强时，电阻增大的反向型光敏电阻，如氧化钛（TiO2）和氧化锌（ZnO）等。
下表列出了一些常见的光敏电阻材料及其特点：材料特点硫化镉（CdS）对可见光较灵敏，暗电流小，响应速度快，价格低廉硒化镉（CdSe）对紫外线和可见光较灵敏，暗电流小，响应速度快，价格低廉硫化铅（PbS）对红外线较灵敏，暗电流大，响应速度慢，价格较高碲化铅（PbTe）对红外线较灵敏，暗电流大，响应速度慢，价格较高硒化铅（PbSe）对红外线较灵敏，暗电流大，响应速度慢，价格较高锑化铟（InSb）对红外线较灵敏，暗电流大，响应速度慢，价格较高硒（Se）对可见光和紫外线较灵敏，暗电流大，响应速度慢，价格较高砷化镓（GaAs）对可见光和紫外线较灵敏，暗电流小，响应速度快，价格较高硅（Si）对可见光和紫外线较灵敏，暗电流小，响应速度快，价格适中锗（Ge）对可见光和红外线较灵敏，暗电流小，响应速度快，价格适中硫化锌（ZnS）对可见光和紫外线较灵敏，暗电流小，响应速度快，价格适中氧化铟锡（ITO）透明导电薄膜，对可见光和紫外线较灵敏，暗电流小，响应速度快，价格较高光敏电阻的原理光敏电阻的工作原理是基于内光电效应。
光敏电阻型号及参数
光敏电阻型号及参数光敏电阻，也被称为光敏电阻器或光电导电阻器，是一种用于测量光强度的电阻器件。
它的电阻值会随着周围光照强度的变化而变化。
下面是几个常见的光敏电阻型号及其参数：1.GL5528-最大光敏电阻值：20MΩ- 光敏特性：响应波长400-700nm- 外观：圆形，直径为5mm-工作温度范围：-30°C至+70°C-主要应用：室内光控制设备、室外太阳能照明系统、安全系统等。
2.LDR5528-最大光敏电阻值：20MΩ- 光敏特性：响应波长540nm- 外观：圆形，直径为5mm-工作温度范围：-30°C至+70°C-主要应用：自动照明系统、相机调焦控制、电子血压计等。
3.VT90N2-最大光敏电阻值：5MΩ- 光敏特性：响应波长400-1000nm- 外观：方形，尺寸为5.8mm x 4.8mm x 2.0mm-工作温度范围：-30°C至+70°C-主要应用：光电开关、光电传感器、荧光检测等。
4.PRM7510-最大光敏电阻值：100KΩ- 光敏特性：响应波长380-1000nm- 外观：圆形，直径为6mm-工作温度范围：-20°C至+80°C-主要应用：计时器、自动控制系统、光电探测器等。
5.CDS-5-最大光敏电阻值：1MΩ- 光敏特性：响应波长400-700nm- 外观：圆形，直径为5mm-工作温度范围：-30°C至+70°C-主要应用：室内照明控制、安防系统、电子游戏机等。
以上只是部分常见的光敏电阻型号和参数，市场上还有很多其他型号的光敏电阻可供选择。
在选择光敏电阻时，需要根据具体应用需求来选择合适的型号，如测量范围、响应波长、工作温度范围等。
此外，还需根据电路设计的要求考虑光敏电阻的尺寸、灵敏度、稳定性等因素。
光敏电阻
光敏电阻所属分类：元件电子元器件提问添加摘要光敏电阻光敏电阻又称光导管，常用的制作材料为硫化镉，另外还有硒、硫化铝、硫化铅和硫化铋等材料。
这些制作材料具有在特定波长的光照射下，其阻值迅速减小的特性。
这是由于光照产生的载流子都参与导电，在外加电场的作用下作漂移运动，电子奔向电源的正极，空穴奔向电源的负极，从而使光敏电阻器的阻值迅速下降。
目录[隐藏]∙ 1 简介∙ 2 结构∙ 3 主要参数与特性∙ 4 工作原理∙ 5 应用∙ 6 相关词条∙7 参考资料光敏电阻-简介光敏电阻光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强弱而改变的电阻器；入射光强，电阻减小，入射光弱，电阻增大。
光敏电阻器一般用于光的测量、光的控制和光电转换（将光的变化转换为电的变化）。
常用的光敏电阻器硫化镉光敏电阻器，它是由半导体材料制成的。
光敏电阻器的阻值随入射光线（可见光）的强弱变化而变化，在黑暗条件下，它的阻值（暗阻）可达1~10M欧,在强光条件（100LX）下，它阻值（亮阻）仅有几百至数千欧姆。
光敏电阻器对光的敏感性（即光谱特性）与人眼对可见光（0.4~0.76）μm的响应很接近，只要人眼可感受的光，都会引起它的阻值变化。
设计光控电路时，都用白炽灯泡（小电珠）光线或自然光线作控制光源，使设计大为简化。
光敏电阻-结构光敏电阻外形图和电路符号通常，光敏电阻器都制成薄片结构，以便吸收更多的光能。
当它受到光的照射时，半导体片（光敏层）内就激发出电子—空穴对，参与导电，使电路中电流增强。
为了获得高的灵敏度，光敏电阻的电极常采用梳状图案，它是在一定的掩膜下向光电导薄膜上蒸镀金或铟等金属形成的。
一般光敏电阻器结构如右图所示。
光敏电阻器通常由光敏层、玻璃基片（或树脂防潮膜）和电极等组成。
光敏电阻器在电路中用字母“R”或“RL”、“RG”表示光敏电阻-主要参数与特性光敏电阻的实验图根据光敏电阻的光谱特性，可分为三种光敏电阻器：紫外光敏电阻器：对紫外线较灵敏，包括硫化镉、硒化镉光敏电阻器等，用于探测紫外线。

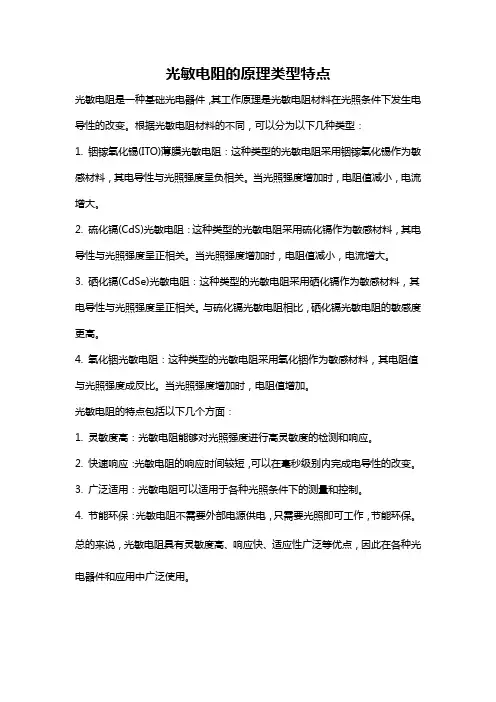

光敏电阻的原理类型特点
光敏电阻的原理类型特点
光敏电阻是一种基础光电器件，其工作原理是光敏电阻材料在光照条件下发生电导性的改变。
根据光敏电阻材料的不同，可以分为以下几种类型：
1. 铟镓氧化锡(ITO)薄膜光敏电阻：这种类型的光敏电阻采用铟镓氧化锡作为敏感材料，其电导性与光照强度呈负相关。
当光照强度增加时，电阻值减小，电流增大。
2. 硫化镉(CdS)光敏电阻：这种类型的光敏电阻采用硫化镉作为敏感材料，其电导性与光照强度呈正相关。
当光照强度增加时，电阻值减小，电流增大。
3. 硒化镉(CdSe)光敏电阻：这种类型的光敏电阻采用硒化镉作为敏感材料，其电导性与光照强度呈正相关。
与硫化镉光敏电阻相比，硒化镉光敏电阻的敏感度更高。
4. 氧化铟光敏电阻：这种类型的光敏电阻采用氧化铟作为敏感材料，其电阻值与光照强度成反比。
当光照强度增加时，电阻值增加。
光敏电阻的特点包括以下几个方面：
1. 灵敏度高：光敏电阻能够对光照强度进行高灵敏度的检测和响应。
2. 快速响应：光敏电阻的响应时间较短，可以在毫秒级别内完成电导性的改变。
3. 广泛适用：光敏电阻可以适用于各种光照条件下的测量和控制。
4. 节能环保：光敏电阻不需要外部电源供电，只需要光照即可工作，节能环保。
总的来说，光敏电阻具有灵敏度高、响应快、适应性广泛等优点，因此在各种光电器件和应用中广泛使用。
光敏电阻及其参数

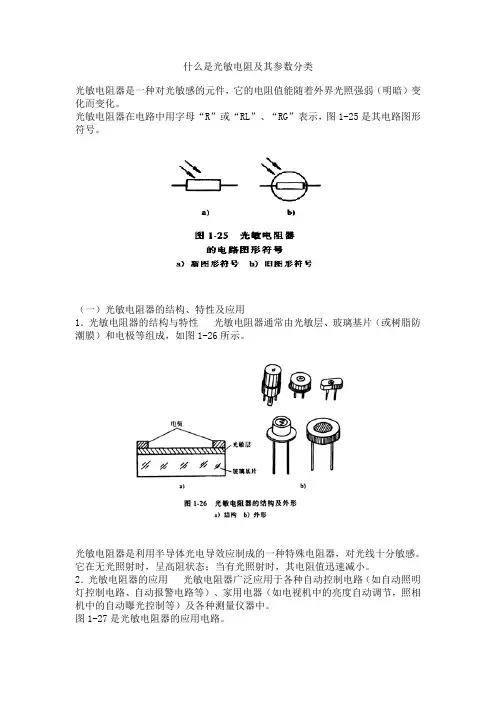

什么是光敏电阻及其参数分类光敏电阻器是一种对光敏感的元件，它的电阻值能随着外界光照强弱（明暗）变化而变化。
光敏电阻器在电路中用字母“R”或“RL”、“RG”表示，图1-25是其电路图形符号。
（一）光敏电阻器的结构、特性及应用1．光敏电阻器的结构与特性光敏电阻器通常由光敏层、玻璃基片（或树脂防潮膜）和电极等组成，如图1-26所示。
光敏电阻器是利用半导体光电导效应制成的一种特殊电阻器，对光线十分敏感。
它在无光照射时，呈高阻状态；当有光照射时，其电阻值迅速减小。
2．光敏电阻器的应用光敏电阻器广泛应用于各种自动控制电路（如自动照明灯控制电路、自动报警电路等）、家用电器（如电视机中的亮度自动调节，照相机中的自动曝光控制等）及各种测量仪器中。
图1-27是光敏电阻器的应用电路。
（二）光敏电阻器的种类光敏电阻器可以根据光敏电阻器的制作材料和光谱特性来分类。
1．按光敏电阻器的制作材料分类光敏电阻器按其制作材料的不同可分为多晶光敏电阻器和单晶光敏电阻器，还可分为硫化镉（CdS）光敏电阻器、硒化镉(CdSe) 光敏电阻器、硫硫化铅(PbS) 光敏电阻器、硒化铅(PbSe) 光敏电阻器、锑化铟(InSb) 光敏电阻器等多种。
2．按光谱特性分类光敏电阻器按其光谱特性可分为可见光光敏电阻器、紫外光光敏电阻器和红外光光敏电阻器。
可见光光敏电阻器主要用于各种光电自动控制系统、电子照相机和光报警器等电子产品中。
紫外光光敏电阻器主要用于紫外线探测仪器。
红外光光敏电阻器主要用于天文、军事等领域的有关自动控制系统中。
（三）光敏电阻器的主要参数光敏电阻器的主要参数有亮电阻（RL）、暗电阻（RD）、最高工作电压（VM）、亮电流（IL）、暗电流（ID）、时间常数、温度系数灵敏度等。
1．亮电阻亮电阻是指光敏电阻器受到光照射时的电阻值。
2．暗电阻暗电阻是指光敏电阻器在无光照射（黑暗环境）时的电阻值。
3．最高工作电压最高工作电压是指光敏电阻器在额定功率下所允许承受的最高电压。
光电导器件
• 当光照稳定时，光生载流子的浓度为
n0 p0 g g载流子产生率 寿命 s 1 g hv V V 材料体积 量子效率
• 无光照时，光敏电阻的暗电流为
（ U 0 A qUA n0 n p0 p） Id L L
• 光照时，光敏电阻的光电流为
（ U A qUA n n p p） Ip L L
光谱特性多用相对灵敏度与波长的关系曲线表示。从这 种曲线中可以直接看出灵敏范围、峰值波长位置和各波 长下灵敏度的相对关系。
1-硫化镉单晶
2-硫化镉多晶 3-硒化镉多晶 4-硫化镉与硒 化镉混合多晶
在可见光区灵敏的几种光敏电阻的光谱特性曲线
硫化镉单晶、硫化镉与硒化镉混合多晶，硫化镉多晶 、硒化镉多晶等几种光敏电阻的光谱特性曲线覆盖了 整个可见光区，峰值波长在515～600nm之间。这 与人眼的光谱光视效率V(λ)曲线的范围和峰值波长 （555nm）是很接近的，因此可用于与人眼有关的 仪器，例如照相机、照度计、光度计等。不过它们的 形状与V(λ)曲线还不完全一致。如直接使用，与人 的视觉还有一定的差距，所以必须加滤光片进行修正 ，使其特性曲线与V(λ)曲线完全符合，这样即可得 到与人眼视觉相同的效果。
Ip=SgEU
6. 温度特性
光敏电阻的温度特性很复杂，在一定的照度下， 亮电阻的温度系数α有正有负，
(R 2 -R1 ) = (T2 -T1 ) R1
R1、R2分别为与温度T1、T2相对应的亮电阻。
硫化镉光敏电阻的温度特性曲线 a) 硫化镉单晶 b) 硫化镉多晶
温度对光谱响应也有影响。一般说，光谱特 性主要决定于材料，材料的禁带宽度越窄则 对长波越敏感，但禁带很窄时，半导体中热 激发也会使自由载流子浓度增加，使复合运 动加快，灵敏度降低。因此，采取冷却灵敏 面的办法来提高灵敏度往往是很有效的。
光敏电阻规格书
光敏电阻规格书
工作原理：光敏电阻的电阻值随光照强度的变化而变化，其电阻值与光照强度成反比。
当光照强度增加时，光敏电阻的电阻值会减小，反之亦然。
产品特点：
1. 灵敏度高：光敏电阻对光线的响应速度快，灵敏度高。
2. 宽工作范围：光敏电阻可在较宽的光照强度范围内工作，适用于不同的应用场景。
3. 耐用性强：光敏电阻采用高品质材料制造，具有良好的耐用性和稳定性。
规格参数：
1. 阻值范围：1KΩ~10MΩ
2. 光照强度范围：0.1~10000lux
3. 工作电压：5V
4. 工作温度范围：-30℃~+70℃
应用领域：
1. 光控开关：光敏电阻可用于灯具、电器等设备的光控开关。
2. 光感应自动控制系统：光敏电阻可用于街道照明、车库照明等场景的自动控制系统。
3. 光照度测量：光敏电阻可用于测量光照度。
注意事项：
1. 光敏电阻应保持干燥，避免与水接触。
2. 光敏电阻应避免长时间受到强光照射，以防影响其灵敏度和寿命。
3. 光敏电阻应在规定的工作电压下使用，过高的电压会影响其使用寿命。
硫化镉光敏电阻
硫化镉光敏电阻产品名称：CdS（硫化镉）光敏电阻；产品型号：LXD5516; LXD5528; LXD5537; LXD5549；LXD5516D；LXD5626D；；LXD5637D；LXD5639D；LXD5649D；产品规格(mm)： 5mm详细参数：LXD5516最大电压(VDC) ：150最大功耗(MW)：90环境温度：-30～+70光谱峰值(nm)：540亮电阻（10LUX光源下）：5-10 KΩ暗电阻（MIN）/ MΩ：0.2LXD5528最大电压(VDC) ：150最大功耗(MW)：100环境温度：-30～+70光谱峰值(nm)：540亮电阻（10LUX光源下）：8-20 KΩ暗电阻（MIN）/ MΩ：1.0LXD5537最大电压(VDC) ：150最大功耗(MW)：100环境温度：-30～+70光谱峰值(nm)：540亮电阻（10LUX光源下）：30-90 KΩ暗电阻（MIN）/ MΩ：2.0LXD5549最大电压(VDC) ：150最大功耗(MW)：100环境温度：-30～+70光谱峰值(nm)：540亮电阻（10LUX光源下）：45-140 KΩ暗电阻（MIN）/ MΩ：10.0LXD5616D最大电压(VDC) ：150最大功耗(MW)：100环境温度：-30～+70光谱峰值(nm)：560亮电阻（10LUX光源下）：5-10 KΩ暗电阻（MIN）/ MΩ：1.0LXD5526D最大电压(VDC) ：150最大功耗(MW)：100环境温度：-30～+70光谱峰值(nm)：540亮电阻（10LUX光源下）：8-20 KΩ暗电阻（MIN）/ MΩ：2.0 LXD5639D最大电压(VDC) ：150最大功耗(MW)：100环境温度：-30～+70光谱峰值(nm)：560亮电阻（10LUX光源下）：30-90 KΩ暗电阻（MIN）/ MΩ：8.0 LXD5649D最大电压(VDC) ：150最大功耗(MW)：100环境温度：-30～+70光谱峰值(nm)：560亮电阻（10LUX光源下）：50-160 KΩ暗电阻（MIN）/ MΩ：20.0LXD5637D最大电压(VDC) ：150最大功耗(MW)：100环境温度：-30～+70光谱峰值(nm)：560亮电阻（10LUX光源下）：18-50 KΩ暗电阻（MIN）/ MΩ：5.0 应用范围：●照相机自动测光●室内光线控制●工业控制●光控灯●光控音乐I.C●光电控制●报警器●光控开关●电子玩具●电子验钞机。
关于光敏电阻的规格
关于光敏电阻的规格
最近在网络中常见到一些特殊型号的光敏电阻命名方式，今天给大家做个科普简单介绍下光敏电阻。
光敏电阻是常见的可见光光敏传感器最原始的一种形态，其常见的规格是∮3∮4∮5∮7∮12∮20∮20还有不长见到的金属壳光敏电阻，和塑料壳的光敏电阻
其中金属壳的光敏电阻，市场普遍用到的是6.5的金属壳
另外塑料壳光敏电阻，市场普遍用到的是∮20系列
光敏电阻型号分了那么多，在实际应用中主要参数还是5K-200K之间，在这么多参数选择的时候就出现了一些行业分档标准可供大家选择。
那么光敏电阻的命名规则是怎么来的呢？今天在这里就给大家举例说明。
用最常见的∮5举例说明（例如GM5516）
GM5516的含义
GM代表公司的名称
5代表的是直径
5代表的是材料
1代表的是分档
6代表的是伽马值。
光敏电阻
光敏电阻又称光导管，为纯电阻元件，其工 作原理是基于光电导效应(半导体材料受光照射 后，其导电率发生变化的现象），其阻值随光照 增强而减小。
常用的制作材料为硫化镉，另外还有硒、硫 化铝、硫化铅和硫化铋等材料
光敏电阻的工作原理
当光照射到光电导体上时，若光电导体为本征半导 体材料，而且光辐射能量又足够强，光导材料价带上的 电子将激发到导带上去，从而使导带的电子和价带的空 穴增加，致使光导体的电导率变大。为实现能级的跃迁， 入射光的能量必须大于光导体材料的禁带宽度Eg，即
I RL RG E
典型偏置电路
光敏电阻的主要参数和基本特性 暗电阻、亮电阻、 （1）暗电阻、亮电阻、光电流 暗电流： 暗电流 ： 光敏电阻在室温条件下，全暗（无光照射）
后经过一定时间测量的电阻值，称为暗电阻。此时在 给定电压下流过的电流。 亮电流： 亮电流 ： 光敏电阻在某一光照下的阻值，称为该光 照下的亮电阻。此时流过的电流。 光电流： 光电流：亮电流与暗电流之差。 光敏电阻的暗电阻越大，而亮电阻越小则性能越好。 也就是说，暗电流越小，光电流越大，这样的光敏电阻 的灵敏度越高。 实用的光敏电阻的暗电阻往往超过1M ,甚至高达 100M ，而亮电阻则在几k 以下，暗电阻与亮电阻之 比在102～106之间，可见光敏电阻的灵敏度很高。
二、硫化铅PbS光敏电阻 硫化铅 光敏电阻
它是近红外波段内最灵敏的光电导器件。 它是近红外波段内最灵敏的光电导器件。室温下峰值波长 3µm，主要缺点是响应时间慢。 µ ，主要缺点是响应时间慢。
三、InSb、HgCdTe、PbSnTe光敏电阻 、 、 光敏电阻
使用注意事项
（1）用于测光的光源光谱特性必须与光 敏电阻的光敏特性匹配; （2）要防止光敏电阻受杂散光的影响; （3）要防止使光敏电阻的电参数(电压、 功耗)超过允许值； （4）根据不同用途,选用不同特性的光敏 电阻。
光敏电阻
（3）InSb 在77k下,噪声性能大大改善 峰值响应波长为5µm 响应时间短（大约50×10-9s）
（4）HgxCd1-xTe 4 Hg Te探测器 化合物本征型光电导探测器,它是由HgTe和GdTe两 种材料混在一起的固溶体,其禁带宽度随组分x呈线 性变化。 当x=0.2时响应波长为8～14µm,工作温度77k，用液 氮致冷。 21
5
6
（2）光照特性：光敏电阻的光照特性是描 ）光照特性： 述光电流和光照强度之间的关系， 述光电流和光照强度之间的关系，不同材 料的光照特性是不同的， 料的光照特性是不同的，绝大多数光敏电 阻光照特性是非线性的。 阻光照特性是非线性的。图46-3为硫化镉 为硫化镉 光敏电阻的光照特性。 光敏电阻的光照特性。
7
8
（3）光谱特性：光敏电阻对入射光的光谱 ）光谱特性： 具有选择作用， 具有选择作用，即光敏电阻对不同波长的 入射光有不同的灵敏度。 入射光有不同的灵敏度。光敏电阻的相对 光敏灵敏度与入射波长的关系称为光敏电 阻的光谱特性，亦称为光谱响应。图46-4 阻的光谱特性，亦称为光谱响应。 为几种不同材料光敏电阻的光谱特性。 为几种不同材料光敏电阻的光谱特性。 对 应于不同波长， 应于不同波长，光敏电阻的灵敏度是不同 的，而且不同材料的光敏电阻光谱响应曲 线也不同。 线也不同。
1
1. 光敏电阻的结构和偏置电路
以CdS光敏电阻为例
2
2. 工作特性
（1）光敏响应特性
3
2.光敏电阻的主要参数 光敏电阻的主要参数 光敏电阻的主要参数有： 光敏电阻的主要参数有： 1）暗电阻:光敏电阻在不受光照射时的阻 （1）暗电阻:光敏电阻在不受光照射时的阻 值称为暗电阻， 值称为暗电阻， 此时流过的电流称为暗电 流 （2）亮电阻：光敏电阻在受光照射时的电阻 ）亮电阻： 称为亮电阻，此时流过的电流称为亮电流。 称为亮电阻，此时流过的电流称为亮电流。 （3）光电流：亮电流与暗电流之差称为光电 ）光电流： 4 流。
光敏电阻型号
光敏电阻或光导管，常用的制作材料为硫化镉，另外还有硒、硫化铝、硫化铅和硫化铋等材料。
这些制作材料具有在特定波长的光照射下，其阻值迅速减小的特性。
这是由于光照产生的载流子都参与导电，在外加电场的作用下作漂移运动，电子奔向电源的正极，空穴奔向电源的负极，从而使光敏电阻器的阻值迅速下降。
光敏电阻是用硫化隔或硒化隔等半导体材料制成的特殊电阻器，其工作原理是基于内光电效应。
光照愈强，阻值就愈低，随着光照强度的升高，电阻值迅速降低，亮电阻值可小至1KΩ以下。
光敏电阻对光线十分敏感，其在无光照时，呈高阻状态，暗电阻一般可达1.5M Ω。
光敏电阻的特殊性能，随着科技的发展将得到极其广泛应用。
光敏电阻器是利用半导体的光电导效应制成的一种电阻值随入射光的强弱而改变的电阻器，又称为光电导探测器；入射光强，电阻减小，入射光弱，电阻增大。
还有另一种入射光弱，电阻减小，入射光强，电阻增大。
光敏电阻器一般用于光的测量、光的控制和光电转换（将光的变化转换为电的变化）。
常用的光敏电阻器硫化镉光敏电阻器，它是由半导体材料制成的。
光敏电阻器对光的敏感性（即光谱特性）与人眼对可见光（0.4~0.76）μm的响应很接近，只要人眼可感受的光，都会引起它的阻值变化。
设计光控电路时，都用白炽灯泡（小电珠）光线或自然光线作控制光源，使设计大为简化。
光敏电阻规格型号:通常，光敏电阻器都制成薄片结构，以便吸收更多的光能。
当它受到光的照射时，半导体片（光敏层）内就激发出电子—空穴对，参与导电，使电路中电流增强。
为了获得高的灵敏度，光敏电阻的电极常采用梳状图案，它是在一定的掩膜下向光电导薄膜上蒸镀金或铟等金属形成的。
一般光敏电阻器结构如图所示。
常用光敏电阻（环氧树脂封装）- 导线型（DIP）规格：光敏电阻-￠3mm系列外观描述：基板：L3.3mm±0.2mm&TImes;W3.0mm±0.1mm&TImes;H1.8mm引线长：L36mm±0.2mm /引线直径：￠0.4mm封装类型：属环氧树脂封装/直插型（DIP）常用型号：LXD3526 / LXD3537 / LXD3548----------规格：光敏电阻￠4mm系列外观描述：基板：L4.1mm±0.2mm&TImes;W3.4mm±0.1mm&TImes;H1.8mm引线长：36mm±0.2mm/ 引线直径：￠0.4mm封装类型：属环氧树脂封装/直插型（DIP）常用型号：LXD4526 / LXD4537 / LXD4548------规格：光敏电阻￠5mm系列外观描述：基板：L5.1mm±0.2mm×W4.3mm±0.2mm×H2.4mm引线长：L36mm±0.2mm /引线直径：￠0.5mm封装类型：属环氧树脂封装/直插型（DIP）常用型号：LXD5516 / LXD5528 / LXD5537 / LXD5539 / LXD5549 / LXD5516D LXD5626D / LXD5637D / LXD5649D------规格：光敏电阻￠7mm系列外观描述：基板：L7.0mm±0.2mm×W5.9mm±0.1mm×H2.4mm引线长：L36mm±0.2mm /引线直径：￠0.5mm封装类型：属环氧树脂封装/直插型（DIP）常用型号：LXD7506 / LXD7526 / LXD7638 / LXD7649------规格：光敏电阻￠11mm系列外观描述：基板：L11mm±0.2mm×W9.0mm±0.2mm×H2.4mm引线长：L36mm±0.2mm /引线直径：￠0.6mm封装类型：属环氧树脂封装/直插型（DIP）常用型号：LXD11516 / LXD11528 / LXD11537 / LXD11539 / LXD11549 / ------规格：光敏电阻￠12mm系列外观描述：基板：L12mm±0.3mm×W10.5mm±0.2mm×H2.5mm引线长：L36mm±0.2mm /引线直径：￠0.4mm封装类型：属环氧树脂封装/直插型（DIP）常用型号：LXD12516 / LXD12528 / LXD12537 / LXD12539 / LXD12549 /------规格：光敏电阻￠20mm系列外观描述：基板：L20mm±0.4mm×H2.5mm引线长：L25mm±2mm /引线直径：￠1.0mm封装类型：属环氧树脂封装/直插型（DIP）常用型号：LXD20516 / LXD20528 / LXD20537 / LXD20539 / LXD20549 / ------规格：光敏电阻￠25mm系列外观描述：基板：L25.5mm±1.5mm×W3.0mm±0.1m×H2.8mm引线长：L30mm±0.2mm /引线直径：￠1.0mm封装类型：属环氧树脂封装/直插型（DIP）常用型号：LXD25516 / LXD25528 / LXD25537 / LXD25539 / LXD25549 /。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Ø0.6 17.5
环氧树脂封装 (PGM 20mm) 外观
环氧树脂封装 (PGM 20mm) 尺寸
Plastic Case Ø 22 5 Epoxy Resin 17.5
金属外壳封装 (PGM 20mm) 外观
备注： 尺寸的单位是 (mm)， 且各部分尺寸不一。
金属外壳封装 (PGM 20mm) 尺寸
金属外壳封装 (PGM 5mm) 外观
备注： 尺寸的单位是 (mm)， 且各部分尺寸不一。
金属外壳封装 (PGM 5mm) 尺寸
Ø 0.5
04 of 07
德键电子工业股份有限公司
Version 2014
34±2
PGM5**** series Epoxy resin package
4.3±0.2
2.4Max
5mm CDS 光敏电阻器 (PGM55**-MP) 系列 电子特性
型号 最大电压 (VDC) 最大功率 (mW) 环境温度 (°C) 光谱峰值 (nm) 亮电阻 (10Lx)(KΩ) 暗电阻 (MΩ)min γ min 响应时间(ms) 上升 下降
PGM5506-MP PGM5516-MP PGM5526-MP PGM5537-MP PGM5539-MP PGM5549-MP
CdS CdSe Cd(S.Se)
600 700 800 Wavelength(nm)
900
1000
(PGM) 光谱响应
02 of 07
德键电子工业股份有限公司
Version 2014
TOKEN
CDS 光敏 - PGM 系列 物理和环境特性
项 目 可焊性
PGM CDS光敏电阻器
测试方法 在温度为 230±5°C 时 将引脚端浸入焊锡液中 2±0.5秒(针脚端远离焊锡面5mm). 温度变化值 温度变化： 低(-40°C) - 高(+60°C) 连续 5 个回 合 持续时间：30分钟 湿度和热度 1. 将测试盒设置成：60±5°C； 湿度：90-95%； 日照强度：0勒克斯； 持续时间：100小时 2. 在正常的温度和湿度下放置24小时后取走 温度系数 在 25±5°C 条件下日照强度：150勒克斯 （在额定功率下） 持续时间：600小时 金属丝弯曲强度 将引脚固定，另一端向相反方向弯曲90° 振动 频率：50Hz 振幅：1. 5mm 用法：平行陶瓷层对着陶瓷层持续时间：2小时
560 560 560 560 560 560
2~5 4~10 8~20 18~50 45~150 140~300
1.0 2.0 5.0 10 20 20
0.6 0.7 0.7 0.8 0.8 0.8
30 30 30 30 30 30
9
34±2.0
40 30 30 30 30 30
响应时间(ms) 上升 下降
特性:
灵敏度高，体积小。 环境温度 -30°C ~ +70°C。 环氧树脂或金属密封封装。 光谱特性好，可靠性佳。
应用:
光控开关。 光控继电器。 自动闪光相机。 电子玩具，工业控制。
Version 2014
德键电子工业股份有限公司
01 of 07
TOKEN
CDS 光敏电阻器 - PGM 系列 测试条件
性 能 湿度 > 95% Drift of R10 = ± 20% 没有明显的损伤 Drift of R10 = ± 30% 没有明显的损伤 没有明显的损伤
没有明显的损伤 没有明显的损伤
料号标识
PGM5516 型号 包装方式 p
Version 2014
德键电子工业股份有限公司
03 of 07
1.0 2.0 5.0 10 20 20
0.6 0.7 0.7 0.8 0.8 0.8
30 30 30 30 30 30
20mm CDS 光敏电阻器 (PGM20) 系列 电子特性
型号 最大电压 (VDC) 最大功率 (mW) 环境温度 (°C) 光谱峰值 (nm) 亮电阻 (10Lx)(KΩ) 暗电阻 (MΩ)min γ min 响应时间(ms) 上升 下降
PGM2000 PGM2001 PGM2002 PGM2003 PGM2004 PGM2005
0.15 0.2 1.0 2.0 5.0 10.0
0.6 0.6 0.6 0.7 0.8 0.8
30 30 20 20 20 20
40 40 30 30 30 30
Version 2014
德键电子工业股份有限公司
05 of 07
TOKEN
12mm CDS 光敏电阻器 - PGM 系列 外形尺寸
PGM12 CDS光敏电阻器
PGM5 CDS光敏电阻器
暗电阻 (MΩ)min 0.15 0.2 1.0 2.0 5.0 10.0 1.0 2.0 5.0 10.0 20.0 20.0
γ min 0.6 0.6 0.6 0.7 0.8 0.8 0.6 0.6 0.7 0.8 0.8 0.8
响应时间(ms) 上升 30 30 20 20 20 20 20 20 20 20 20 20 下降 40 40 30 30 30 30 30 30 30 30 30 30
PGM1200 PGM1201 PGM1202 PGM1203 PGM1204 PGM1205
250 250 250 250 250 250
250 250 250 250 250 250
-30 -30 -30 -30 -30 -30
~ ~ ~ ~ ~ ~
+70 +70 +70 +70 +70 +70
Sensitive surface Ceramic substrate Resin Encapsulation Conducting resin Electrodes
Lead wires
(PGM) 材料结构图系列
Relative sensitivity(%)
100 80 60 40 20 0 400 500
TOKEN
5mm CDS 光敏电阻器 - PGM 系列 外形尺寸
PGM5 CDS光敏电阻器
Ø5.1±0.2
Ø0.5 3.4
环氧树脂封装 (PGM 5mm) 外观
环氧树脂封装 (PGM 5mm) 尺寸
4 max
32±2 3.4
Ø 6.5
Ø5.5
PGM55**-MP series Hermetical package
TOKEN
PGM CDS光敏电阻器
CDS 光敏电阻器
CDS 光敏电阻器(PGM) 拓展传感器光电的应用
产品简介
硫化镉（CdS）或光敏电阻器（LDR）， 其阻抗随光落在它表面的总量而转变。 众所周知，光敏电阻有许多名称，包括 光电阻器，光照电阻器，光半导体，光 电导体单元，或简单称为光单元。 光敏电阻典型的结构为使用一个附着在 绝缘基板的激活半导体材料层。半导体 是一般加入少许的附加物，以使它能够 具备必要的导电性水平。接触面通常置 于表层的两面。 光敏电阻，CDS 或 LDR 常被应用为一个低价位的光感元器件，如已应用多年的摄 影灯米，以及其他应用，如烟雾气，火焰和防盗探测器，读卡器，照明控制，和 路灯等。 德键电子 PGM 系列提供了设计工程师一种、经济型、高品质、高性能的 CdS 及 LDR 商业级光敏元器件，具有灵敏度高、体积小的特点，其标准尺寸有 5mm， 12mm，and 20mm，PGM 的环氧树脂涂层或密闭封装，提供高品质的性能，适用于 需要快速反应和良好的光谱特征。 德键电子生产、设计、制造高性能光电元气键已有数十年经验，提供广泛光电的 产品，我们的经验与客户自定义光敏电阻器也同样成熟。请联系我们与您的特定 需求。
PGM CDS光敏电阻器
1. 亮电阻 : 用400~600Lux光照射2小时后，在标准光源A（色温2854K）下，用 10Lux光测量。 2. 暗电阻 : 关闭10Lux光照后第10秒的电阻值。 3. 伽玛特征 : γ 是指10Lux照度和100Lux照度下的標準值。 γ = log(R10/R100) / log(100/10) = log(R10 / R100)R10， R100分別為10Lux，100Lux 照度下的電阻值。γ 的公差為±0.1 4. 最大功率损耗 : 环境温度为25°C 时的最大功率。 5. 最大外加电压 : 在黑暗中可连续施加给元件的最大电压。
Ø12Max
PGM12** series Epoxy resin package
2.4MAX
10.8Max
Ø0.5 9
环氧树脂封装 (PGM 12mm) 外观
环氧树脂封装 (PGM 12mm) 尺寸
32typ.
Ø 0.5 Ø 13.8
PGM12**-MP series Hermetical package
06 of 07
250 250 250 250 250 250
250 250 250 250 250 250
-30 -30 -30 -30 -30 -30
~ ~ ~ ~ ~ ~
+70 +70 +70 +70 +70 +70
560 560 560 560 560 560
2~5 4~10 8~20 18~50 45~150 140~300
TOKEN
5mm CDS 光敏电阻器 (PGM5****) 系列 电子特性
型号 PGM5506 PGM5516 PGM5526 PGM5537 PGM5539 PGM5549 PGM5616D PGM5626D PGM5637D PGM5639D PGM5649D PGM5659D 最大电压 (VDC) 100 100 150 150 150 150 150 150 150 150 150 150 最大功率 (mW) 90 90 100 100 100 100 100 100 100 100 100 100 环境温度 (°C) -30 ~ +70 -30 ~ +70 -30 ~ +70 -30 ~ +70 -30 ~ +70 -30 ~ +70 -30 ~ +70 -30 ~ +70 -30 ~ +70 -30 ~ +70 -30 ~ +70 -30 ~ +70 光谱峰值 (nm) 540 540 540 540 540 540 560 560 560 560 560 560 亮电阻 (10Lx)(KΩ) 2 ~ 6 5 ~ 10 8 ~ 20 16 ~ 50 30 ~ 90 45 ~ 140 5 ~ 10 8 ~ 20 16 ~ 50 30 ~ 90 50 ~ 160 150 ~ 300
