ATX电源原理图及解说

合集下载

ATX电源电路图解说明

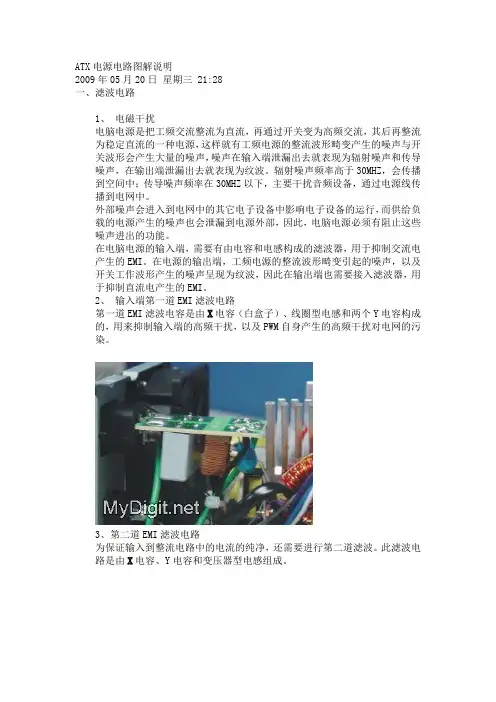

ATX电源电路图解说明2009年05月20日星期三 21:28一、滤波电路1、电磁干扰电脑电源是把工频交流整流为直流，再通过开关变为高频交流，其后再整流为稳定直流的一种电源，这样就有工频电源的整流波形畸变产生的噪声与开关波形会产生大量的噪声，噪声在输入端泄漏出去就表现为辐射噪声和传导噪声，在输出端泄漏出去就表现为纹波。

辐射噪声频率高于30MHZ，会传播到空间中；传导噪声频率在30MHZ以下，主要干扰音频设备，通过电源线传播到电网中。

外部噪声会进入到电网中的其它电子设备中影响电子设备的运行，而供给负载的电源产生的噪声也会泄漏到电源外部，因此，电脑电源必须有阻止这些噪声进出的功能。

在电脑电源的输入端，需要有由电容和电感构成的滤波器，用于抑制交流电产生的EMI。

在电源的输出端，工频电源的整流波形畸变引起的噪声，以及开关工作波形产生的噪声呈现为纹波，因此在输出端也需要接入滤波器，用于抑制直流电产生的EMI。

2、输入端第一道EMI滤波电路第一道EMI滤波电容是由X电容（白盒子）、线圈型电感和两个Y电容构成的，用来抑制输入端的高频干扰，以及PWM自身产生的高频干扰对电网的污染。

3、第二道EMI滤波电路为保证输入到整流电路中的电流的纯净，还需要进行第二道滤波。

此滤波电路是由X电容、Y电容和变压器型电感组成。

4、高压滤波电路高压整流滤波电路把220V的交流市电转换为300V的高压直流电压，一路输到开关电路，一路输到辅助电源电路。

高压滤波电容的容量对输出端的稳定性有很大影响，纹波输出的控制也是基于滤波电容的容量。

纹波是与输出端呈现的输入频率及开关变换频率同步的分量，一般为输出电压的0.5%以内。

5、低压滤波电路当高频噪声泄漏到负载侧时，可能使电脑配件产生故障，同时，高频噪声也会向空间辐射。

低压端采用的直流线路EMI滤波器。

直流线路EMI滤波器比较复杂。

电源的直流有5V、12V和3.3V电压，对于每路电压，都需要进行滤波。

ATX电源电路工作原理及故障分析详解解读

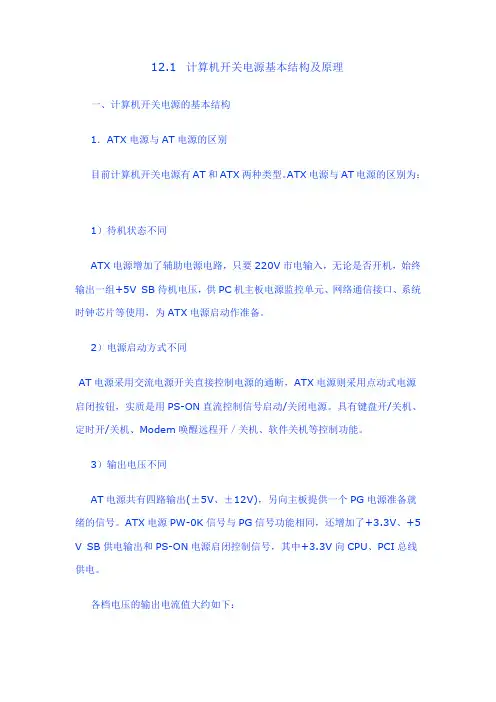

12.1 计算机开关电源基本结构及原理一、计算机开关电源的基本结构1．ATX电源与AT电源的区别目前计算机开关电源有AT和ATX两种类型。

ATX电源与AT电源的区别为：1）待机状态不同ATX电源增加了辅助电源电路，只要220V市电输入，无论是否开机，始终输出一组+5V SB待机电压，供PC机主板电源监控单元、网络通信接口、系统时钟芯片等使用，为ATX电源启动作准备。

2）电源启动方式不同AT电源采用交流电源开关直接控制电源的通断，ATX电源则采用点动式电源启闭按钮，实质是用PS-ON直流控制信号启动/关闭电源。

具有键盘开/关机、定时开/关机、Modem唤醒远程开／关机、软件关机等控制功能。

3）输出电压不同AT电源共有四路输出(±5V、±12V)，另向主板提供一个PG电源准备就绪的信号。

ATX电源PW-0K信号与PG信号功能相同，还增加了+3.3V、+5 V SB供电输出和PS-ON电源启闭控制信号，其中+3.3V向CPU、PCI总线供电。

各档电压的输出电流值大约如下：+5V +12V -5V -12V +3.3V +5V SB21A 6A 0.3A 0.8A 14A 0.8A4）主板综合供电插头接口不同AT电源的6芯P8和P9电源插头，在ATX结构中被20芯双列直排插头所替代，具有可靠的防插反装置。

对于Pentium 4机型的ATX电源，除大4芯(D 形)和小4芯电源接口插头外，还增加4芯12V CPU专用电源插头及6芯+3. 3V、+5V电源增强型插头。

2．计算机开关电源的基本结构目前，计算机电源大多采用他激双管半桥定频调宽式开关电源。

电源中还输出一个特殊的“POWER GOOD”信号。

电源开启后PG信号为低电平，送给系统时钟电路，由该信号产生一个复位信号(RESET)用于系统复位。

经100～5 00ms的延时后，PG信号由低电平变成高电平，系统复位结束，主机启动并开始正常运行。

ATX电源结构图

注：ATX电源原理图
ATX电源的220V交流电经过第一、二级EMI滤波后变成较纯净的50Hz交流电，经全桥整流和滤波后输出300V的直流电压。300V直流电压同时加到主开关管、主开关变压器、待机电源开关管、待机电源开关变压器。由于此时主开关管没有开关信号，处于截止状态，因此主电源开关变压器上没有电压输出，上图中的-12V至+3.3V，5组电压均没电压输出。
由于处理器功耗的不断提升，ATX12V电源规范从推出至今已经有了多次修改，仅仅在过去的两年时间里，Intel就先后两次升级了ATX电源的规格。随着吞电怪兽Prescott CPU的出现，系统对12V的输出电流有了更高的要求，而且线材的承受能力有限，这就对为CPU供电的+12V输出电流提出了更高的要求，电源也从ATX12V 1.0、ATX12V 1.1、ATX12V 1.2版升级到了ATX1.3版本。
但我们同时注意到，300V直流电加到待机电源开关管和待机电源开关变压器后，由于待机电源开关管被设计成自激式振荡方式，待机电源开关管立即开始工作，在待机电源开关变压器的次级上输出二组交流电压，经整流滤波后，输出+5VSB和+22V电压，+22V电压是专门为IC供电的。+5VSB加到主板上作为待机电压。当用户按动机箱的Power on启动按键后，（绿）色线处于低电平，IC内部的振荡电路立即启动，产生脉冲信号，经推动管放大后，脉冲信号经推动变压器加到主开关管的基极，使主开关管工作在高频开关状态。主开关变压器输出各组电压，经整流和滤波后得到各组直流电压，输出到主板。但此时主板上的CPU仍未启动，必须等+5V的电压从零上升到95%后，IC检测到+5V上升到4.75V时，IC发出P.G信号，使CPU启动，电脑正常工作。当用户关机时，绿色线处于高电平，IC内部立即停止振荡，主开关管因没有脉冲信号而停止工作。-12至+3.3的各组电压降至为零。电源处于待机状态。

ATX电源工作原理及检修

ATX电源工作原理及检修检修ATX开关电源，从+5VSB、PS-ON和PW-OK信号入手来定位故障区域，是快速检修中行之有效的方法。

ATX开关电源与AT电源最显著的区别是，前者取消了传统的市电开关，依靠+5VSB、PS-ON控制信号的组合来实现电源的开启和关闭。

+5VSB是供主机系统在ATX待机状态时的电源，以及开闭自动管理和远程唤醒通讯联络相关电路的工作电源，在待机及受控启动状态下，其输出电压均为5V高电平，使用紫色线由ATX插头9脚引出。

PS-ON为主机启闭电源或网络计算机远程唤醒电源的控制信号，不同型号的ATX开关电源，待机时电压值为3V、3.6V、4.6V各不相同。

当按下主机面板的POWER开关或实现网络唤醒远程开机，受控启动后PS-ON由主板的电子开关接地，使用绿色线从ATX插头14脚输入。

PW-OK 是供主板检测电源好坏的输出信号，使用灰色线由ATX插头8脚引出，待机状态为零电平，受控启动电压输出稳定后为5V高电平。

   脱机带电检测ATX电源，首先测量在待机状态下的PS-ON和PW-OK信号，前者为高电平，后者为低电平，插头9脚除输出+5VSB外，不输出其它电压。

其次是将ATX开关电源人为唤醒，用一根导线把ATX插头14脚PS-ON信号，与任一地端(3、5、7、13、15、16、17)中的一脚短接，这一步是检测的关键，将ATX电源由待机状态唤醒为启动受控状态，此时PS-ON信号为低电平，P W-OK、+5VSB信号为高电平，ATX插头+3.3V、±5V、±12V有输出，开关电源风扇旋转。

上述操作亦可作为选购ATX开关电源脱机通电验证的方法。

ATX开关电源，电路按其组成功能分为：交流输入整流滤波电路、脉冲半桥功率变换电路、辅助电源电路、脉宽调制控制电路、PS-ON和PW-OK产生电路、自动稳压与保护控制电路、多路直流稳压输出电路。

ATX电源的电路原理及常见故障检修详解

ATX电源的电路原理及常见故障检修详解1.ATX电源的工作原理ATX电源的主变换电路和AT电源相似，采用双管半桥它激式电路。

整个电路的核心是脉宽调制(PWM)控制芯片，多数ATX电源都采用TL494(或其替代芯片)，利用TL494的④脚“死区控制”功能来实现主变换电路的开启和关闭。

2.如何判定故障范围由于微机电源都设置了过压、过流保护电路，电源发生故障时，大多表现为主机加电无任何指示，主机不启动，显示器无任何显示，电源风扇不转。

由于ATX主板上有一部分电路称为“电源检测模块”，它可以控制电源的开启和关闭，这部分电路出现了故障，也表现为上述故障现象。

那么，怎样判定是ATX电源故障还是主板故障呢?ATX电源和主板之间是通过一个20脚长方形双排综合插件连接的，如图2所示，其中14脚(绿色线)为PS-ON信号，主板就是通过这个信号来控制电源的开启和关闭的。

当主板电源的“电源检测部件”使PS-ON信号为高电平时，电源关闭;当主板使PS-ON信号为低电平时，电源工作，向主板供电。

当ATX 电源不和主板相连时，电源内部提供PS-ON信号高电平，ATX电源不工作，处于待机状态。

当计算机通电后无法开启时，可将所有供电插头拔下，将14脚和地线(黑色线)用导线短接，若电源风扇转动，各路输出正确，即可判定电源是正常的，否则是电源故障。

3.ATX电源常见故障维修(l)无300V直流电压。

这种故障，首先从交流输入插座查起，保险管、整流二极管(桥)、滤波电容是常坏的元件。

找到损坏元件后，还要检查主变换电路大功率开关管及其附属电路，在保证其正常时，才可以加电，因为这种故障通常是山大功率元件损坏后引起的。

大功率管多采用MJE13007(400V/8A/75W)，是故障率最高的元件，更换时要选用性能参数等于或高于原参数的管子，最好选用原型号的管子，还要注意两个管子的参数应一致。

(2)通电后辅助电源正常，启动电源各路主电压无输出。

这种故障有两种可能，一是主变换电路有故障，二是控制部分损坏。

电脑ATX电源实列解析（一）

电脑ATX电源实列解析（一）现在社会台式计算机应用广泛，其ATX电源在台式计算机中地位非常重要，本文通过实绘航嘉HK280-22GP型ATX电源电路，分功能介绍其工作原理，起到举一反三，抛转引玉的作用，使读者能掌握类似的ATX电源工作原理。

图1航嘉HK280-22GP电源工作原理简图如图1所示，此款电源采用KA7500B+LM339方案，DL0165R为辅助电源电路芯片，KA7500B为PWM主控芯片，220VAC经过整流滤波电路产生310V 左右直流电压供给辅助电源，辅助电源利用DL0165R电源芯片产生+5V和+18V左右直流电压，+18V是供给KA7500B的工作电压，+5V供给LM339的工作电压。

只要有交流电输入，ATX电源无论是否开启，辅助电源一直在工作，辅助电源产生的+5V工作电压，使LM339处于待机工作状态。

KA7500B工作电压受LM339控制,待机时KA7500B无工作电压，芯片不工作，无+3.3V、+5V、±12V等电压输出，当开机后KA7500B的第12脚才有VCC工作电压，KA7500B工作，产生所需+3.3V、+5V和±12V等电压。

输出检测电路负责输出信号的检测，开机后，如果输出有严重的故障，LM339及周边电路控制KA7500B的4脚为高电平，KA7500B从而停止输出PWM信号，进而使ATX电源停止输出+3.3V、+5V和±12V等电压，达到保护的目的，如果输出离标准值偏差不太多，输出检测电路控制KA7500B调节输出PWM的占空比，从而调节输出的目的。

1 、PS-ON电路原理分析PC电源与电脑主板的时序是这样的：当PC电源通电后，就有一个+5VSB待机电压输出，不管其它几组主路电压有没有输出，+5VSB电压一直存在着，并处于待命状态，+5VSB不仅供PC电源内部的部分电路工作起来，还通过20PIN 或者24PIN端子的紫色线，送给电脑主板，让主板的一部分电路也先工作起来，处于待命状态，便于主板给PC电源提出启动系统的开机命令，或者关闭系统的关机命令。

ATX电源图解

前言：千万不要看不起躲在机箱内部角落里那块方方正正乌漆麻黑不起眼的电源哦，劣质的电源可能会引起许许多多莫名其妙的问题，譬如无故重启，黑屏，死机，蓝屏，甚至烧毁主板CPU（7年前夏天有个远房亲戚就是电源引起的烧毁主板CPU，当然他的电脑不是我配的。

）。

现在时代不同了，玩家们不仅要求电源有各种过载过流过压短路防雷击等等功能，而且还要求：外在的电源配色，LED灯，线材长度（能否背线），是否模组，线材数量和接口是否丰富（组SLI，RAID），是否扁线，线材软硬度（甚至要做定制线），风扇噪音，是否啸叫等等。

而内在方面还要求电源的转换效率，线材输出端电压稳定性，电压偏离和跌落值，满载纹波，动态响应重建时间，交叉负载等等。

时代进步了，我们一定要与时俱进，千万表止步不前哦。

直接进入正题吧，了解电源的工作原理，解析电源内部的做工用料和结构方案。

如有不足之处，请各位大虾指正。

本文分五个部分叙述。

第一部分：电源的工作原理：当220伏市电交流电进入电源后，依次通过：输入端EMI滤波，使电压波形稳定。

整流电路：使交流电变为直流电。

主动PFC：校正电压，功率因素。

开关管+驱动变压器：根据电源输出端PWM芯片信息，调整初级电压，以达到调整输出功率。

变压器：调整得到需要的电压。

输出端整流滤波：进一步滤去杂讯，从而得到稳定的CPU，显卡，硬盘，主板等部件工作所需的直流电。

第二部分：电源内部做工用料：上图两个蓝色的是Y电容，连接火线和地线之间，以及零线和地线之间。

负责滤除共模干扰。

上图黄色的，块头比Y电容大的多的是X电容，X电容并接在火线和零线之间，负责滤除差模干扰。

上图两个绕组线圈，是共模电感，用来抑制市电的共模干扰，同时也抑制电源本身的共模干扰对外泄漏。

上图黄色的也是X电容，用来抑制线路之间的差模干扰。

被热缩套包裹的元件我们称之为MOV，金属氧化物压敏电阻，目的是抑制市电尖峰，比如市电电压不稳，雷电交加的时候这个小东东就派上用场。

atx电源的工作原理方框图

ATX电源的工作原理方框图ATX电源方框图如图1所示。

从图1可以看出，ATX电源的主变换电路和AT电源相似，采用双管半桥它激式电路。

整个电路的核心是脉宽调制（PWM）控制芯片，多数ATX电源都采用TL494（或其替代芯片），利用TL494的④脚"死区控制"功能来实现主变换电路的开启和关闭。

2．如何判定故障范围由于微机电源都设置了过压、过流保护电路，电源发生故障时，大多表现为主机加电无任何指示，主机不启动，显示器无任何显示，电源风扇不转。

由于ATX主板上有一部分电路称为"电源检测模块"，它可以控制电源的开启和关闭，这部分电路出现了故障，也表现为上述故障现象。

那么，怎样判定是ATX电源故障还是主板故障呢？ATX电源和主板之间是通过一个20脚长方形双排综合插件连接的，其中14脚（绿色线）为PS-ON信号，主板就是通过这个信号来控制电源的开启和关闭的。

当主板电源的"电源检测部件"使PS-ON信号为高电平时，电源关闭；当主板使PS-ON信号为低电平时，电源工作，向主板供电。

当ATX电源不和主板相连时，电源内部提供PS-ON信号高电平，ATX电源不工作，处于待机状态。

当计算机通电后无法开启时，可将所有供电插头拔下，将14脚和地线（黑色线）用导线短接，若电源风扇转动，各路输出正确，即可判定电源是正常的，否则是电源故障。

ATX电源常见故障维修（l）无300V直流电压。

这种故障，首先从交流输入插座查起，保险管、整流二极管（桥）、滤波电容是常坏的元件。

找到损坏元件后，还要检查主变换电路大功率开关管及其附属电路，在保证其正常时，才可以加电，因为这种故障通常是大功率元件损坏后引起的。

大功率管多采用MJE13007（400V／8A／75W），是故障率最高的元件，更换时要选用性能参数等于或高于原参数的管子，要注意两个管子的参数应一致。

（2）通电后辅助电源正常，启动电源各路主电压无输出。

ATX电源用TL494制作的ATX开关电源控制电路图过流,过压,欠压保护详解

---------------------------------------------------------------最新资料推荐------------------------------------------------------ATX电源用TL494制作的ATX开关电源控制电路图过流,过压,欠压保护详解用 TL494 制作的 ATX 开关电源控制电路图过流，过压，欠压保护详解本开头电源控制电路采用 TL494(有的电源采用 KA7500B,其管脚功能与 TL494 相同,可互换)及 LM339 集成电路(以下简称494 和 339)?494 是双排 16 脚集成电路,工作电压 7~40V?它含有由{14}脚输出的+5V 基准电源,输出电压为+5V(± 0.05V),最大输出电流 250mA;一个频率可调的锯齿波产生电路ATX 电源的控制电路见图 1?控制电路采用 TL494(有的电源采用 KA7500B,其管脚功能与TL494 相同,可互换)及LM339 集成电路(以下简称494 和339)?494 是双排 16 脚集成电路,工作电压 7~40V?它含有由{14}脚输出的+5V 基准电源,输出电压为+5V(± 0.05V),最大输出电流250mA;一个频率可调的锯齿波产生电路,振荡频率由{5}脚外接电容及{6}脚外接电阻来决定?{13}脚为高电平时,由{8}脚及{11}脚输出双路反相(即推挽工作方式)的脉宽调制信号?本例为此种工作方式,故将{13}脚与{14}脚相连接?比较器是一种运算放大器,符号用三角形表示,它有一个同相输入端“+”;一个反相输入端“-”和一个输出端? 比较器同相端电平若高于反相端电平,则输出端输出高电平;反之输出低电平?494 内的比较放大器有四个, 为叙述方便,在图 1 中用小写字母 a?b?c?d 来表示?其中 a 是死区时间比较器?因两个作逆变工作的三极管串联后接到+310V 的直流电源上,若两个三极1/ 12管同时导通,就会形成对直流电源的短路?两个三极管同时导通可能发生在一个管子从截止转为导通,而另一个管子由导通转为截止的时候?因为管子在转换时有时间的延迟,截止的管子已经转为导通了,但导通的管子尚未完全转为截止,于是两个管子都呈导通状态而形成对直流电源的短路? 为防止这样的事情发生,494 设置了死区时间比较器 a?从图 1 可以看出,在比较器 a 的反相输入端串联了一个“电源”,正极接反相端,负极接 494 的{4}脚?A 比较器同相端输入的锯齿波信号,只有大于“电源”电压的部分才有输出,在三极管导通变为截止与截止转为导通期间,也就是死区时间,494 没有脉冲输出,避免了对直流电源的短路?死区时间还可由{4}脚外接的电平来控制,{4}脚的电平上升,死区时间变宽,494 输出的脉冲就变窄了,若{4}脚的电平超过了锯齿波的峰值电压,494 就进入了保护状态,{8}脚和{11}脚就不输出脉冲了?494 内部还有 3 个二输入端与门(用1?2?3 表示)?两个二输入端与非门?反相器?T 触发器等电路?与门是这样一种电路,只有所有的输入端都是高电平,输出端才能输出高电平;若有一个输入端为低电平,则输出端输出低电平?反相器的作用是把输入信号隔离放大后反相输出?与非门则相当于一个与门和一个反相器的组合?T 触发器的作用是:每输入一个脉冲,输出端的电平就变化一次?如输出端 Q 为低电平,输入一个脉冲后,Q 变为高电平,再输入一个脉冲,Q 又回到低电平?比较器?与门?反相器?T 触发器以及锯齿波振荡器及{8}脚?{11}脚输出的波形见图 2?339 是四比较器---------------------------------------------------------------最新资料推荐------------------------------------------------------ 集成电路?按管脚的顺序把内部四个比较器设为 A?B ?C ?D 比较器?494 和 339 再配合其他电路,共同完成 ATX 电源的稳压,产生PW-OK 信号及各种保护功能?过流保护过压保护一?产生 PW-OK 信号PC 主机要求各路电源稳定之后才工作,以保护各元器件不致因电压不稳而损坏,故设置了 PW-OK 信号(约 +5V),主机在获得此信号后才开始工作?接通电源时,要求 PW-OK 信号比± 5V?± 12V?+3.3V 电源延迟数百毫秒才产生,关机时 PW-OK 信号应比直流电源先消失数百毫秒,以便主机先停止工作,硬盘的磁头回复到着陆区,以保护硬盘? ATX 电源接通市电后,辅助电源立即工作?一方面输出+5VSB 电源,同时向 494 的{12}脚提供十几伏到二十多伏的直流电源?494 从{14}脚输出+5V 基准电源,锯齿波振荡器也开始起振工作?若主机未开机,PS-ON 信号为高电平,经 R37 使 339 的 B 比较器{6}脚亦为高电平,因电阻 R37 小于 R44,{6}脚电平高于{7}脚电平,B 比较器输出端{1}脚输出低电平,经 D36 的钳位作用,A 比较器的反相端{4}脚亦为低电平,其电平低于同相端{5}脚的电平,输出端{2}脚呈高电平,经 R41 使 494 的{4}脚为高电平,故 494 内部的死区时间比较器 a 输出低电平,与门 1 也因此输出低电平并进而使与门 2 和与门 3 输出低电平,封锁了振荡器的输出,{8}脚?{11}脚无脉冲输出,ATX 电源无± 5V?± 12V?+3.3V 电源输出,主机处于待机状态?因+5V?+12V 电源输出为零,经电阻 R15?R16 使 494 的{1} 脚电平亦为零,494 的 c 比较器的输出端{3}脚输出亦为零,经 R48 使 339 的{9}脚亦3/ 12为零电平,故 339 的 C 比较---------------------------------------------------------------最新资料推荐------------------------------------------------------器的输出端{14}脚为零电平?另外,339 的{1}脚低电平信号因 D34 的钳位作用,也使{14}脚为低电平,经 R50 和 R63 使{11}脚亦为低电平?因此 D 比较器的输出端{13}脚为低电平,也就是 PW-OK 信号为低电平,主机不会工作?开启主机时,通过人工或遥控操作闭合了与 PS-ON 相关的开关,PS-ON 呈低电平,经 R37 使 339 的反相端{6} 脚为低电平,B 比较器{1}脚输出高电平,D35?D36 反偏截止,A 比较器的输出电平则由{5}脚与{4}脚的电平决定? 正常工作时,{5}脚电平低于{4}脚电平,{2}脚输出低电平,经 R41 送到 494 的{4}脚,使{4}脚的电平变为低电平,锯齿波振荡信号可以从死区时间比较器 a 输出脉冲信号,另一方面,振荡信号送到了 PWM 比较器 b 的同相输入端,PWM 比较器输出的脉冲信号的宽度,则是由 494 的{1}脚的电平(也就是负载的大小)与{16}脚的电平来决定 ?PWM 比较器输出的脉冲信号,最后经缓冲放大器放大后,从{8}?{11}脚输出脉冲信号,ATX 电源向主机输出± 5V ?± 12V?+3.3V 电源?此过程因 C35 的充电有数百毫秒的延时,但对主机开机并无影响?494 的{1}脚从+5V?+12V 经取样电阻 R15?R16 得到电压,其电平略高于{2}脚电平,{3}脚输出高电平,经 R48 使 339 的{9}脚得到高电平, 其电平高于{8}脚电平,因而{14}脚输出高电平,此电平经 R50 与基准+5V 电源经 R64 共同对 C39 充电,经数百毫秒后,{11}脚电平升到高于{10}脚电平时,D 比较器{13}脚输出高电平,此电平经 R49 反馈至{11}脚,维持{11}脚处于高电平状态,故{13}脚输出稳定的高电平5/ 12PW-OK 信号,主机检测到此信号后即开始正常工作? 关机时,主机内开关使 PS-ON 呈高电平,此时 339 的{6}脚电平高于{7}脚,{1}脚输出低电平,因二极管 D34 的钳位作用,{14}脚呈低电平,C39 对 C 比较器及 B 比较器放电,很快{11}脚呈低电平,{13}脚输出低电平,即PW-OK 信号呈低电平?在 339 的{1}脚为低电平时,经 D36 使{4}臆脚为低电平,{2}脚输出高电平,经 R41 传送到 494 的{4}脚,但因C35 电位不能突变,经数百毫秒的放电后方使 494 的{4}脚转为高电平,从而封锁正负脉冲的输出 ,主机进入待机状态?上述的过程中,关机时 C39 和 C35 都要放电,但因放电时间常数不同,C39 放电较快,故 PW-OK 信号先于各电源变成低电平,满足了主机关机的需要?此外,关机时因各路输出电源的电解电容放电需要时间,也使 PW-OK 信号先于各电源回到低电平? 二?稳压 494 的{2}脚经 R47 与基准电压+5V 相连,维持较好的稳定电压,而{1}脚则与取样电阻 R15?R16 与+5V? +12V 相连接,正常的情况下,{1}脚电平与{2}脚电平相等或略高?当输出电压升高时(无论+5V 或+12V),{1}脚电平高于{2}脚电平,c 比较器输出误差电压与锯齿波振荡脉冲在 PWM 比较器 b 进行比较使输出脉冲宽度变窄, 输出电压回落到标准值,反之则促使振荡脉冲宽度增加,输出电压回升?由于 494 内的放大器增益很高,故稳压精度很好?从稳压的原理,我们可以得到 ATX 电源输出电压偏高或偏低的维修方法?如果输出电压偏低,可在 494 的{1}脚对地并联电阻,或是把 R47 的电阻增大?要是电源的输出偏高,则可在{2}脚对地并联电阻,也可以用增大 R33 或取下 R69?R35 来降低输出电压?---------------------------------------------------------------最新资料推荐------------------------------------------------------ 三?过流保护过流保护的原理是基于负载愈大,Q3?Q4 集电极的脉冲电压也愈高,也即是R13(1.5kΩ)上的电压也愈高,从这里采样经D14 整流和 C36 滤波,再经 R54?R55 并联电阻与 R51?R56?R58 等组成的分压电路送到 494 的{16} 脚?随着负载的加重,{16}脚的电平也随之上升,当超过{15}脚的电平时,误差放大器输出的误差电压促使调制脉冲的宽度变窄从而使负载电流减小?另外,从 R56?R58 并联电阻获得的分压再经 R52 送到 339 的{5}脚,当{5} 脚的电平超过{4}脚时,{2}脚即输出高电平送到 494 的{4}脚,494 停止输出脉冲信号,终止± 5V?± 12V?+3.3V 电源的输出,达到过流及短路保护的目的?需要说明的是:494 的{16}脚电平的高低只能改变输出脉冲的宽度,但不影响 494 的{4}脚电平状态,而 339 的{5}脚电平一旦超过{4}脚的电平,339 的{2}脚就送出高电平去封锁 449 的脉冲输出,终止± 5V?± 12V?+3.3V 电源的输出,同时{2}脚的高电平经R59 和二极管 D39 反馈到{5}脚,维持{5}脚处7/ 12于高电平状态,此时若过载或短路状态消失,494 的{4}脚仍维持高电平,± 与± 5V 12V?+3.3V 电源仍不能输出,只有切断交流市电的输入,再重新接通交流电,方可再次开机? 四?过压保护过电压保护由R17 和稳压管 Z02 并联电路从+5V 采样,经 D37 送到 339 的{5}脚?若+5V 电源由于某种原因升高,339 的{5}脚电平也会随之升高,当超过{4}脚电平时,{2}脚即送出高电平去 494 的{4}脚,封锁± 5V?± 12V? +3.3V 电源的输出,达到过电压保护的目的?正常工作时,R17 上的压降不大,Z02 截止送到{5}脚的电压较低,若 +5V 电源的电压上升,使 R17 上的压降超过 Z02 的稳压值,Z02 导通,+5V 电源上升后的电压值全部加到 339 的 {5}脚上,促使其快速封锁 494 脉冲的输出,以保护电源五?欠压保护欠压保护从-5V 的 D32 及-12V 处的 R14 取样,经 R34 和 D37 送到 339 的{5}脚?若因某种原因使输出电压过低时,-12V 及-5V 电压的负值也会随之减小,也就是电压值上升,经R34 及D37 送往339 的{5}脚使电平上升,339 的{2}脚送出高电平到 494 的{4}脚,从而封锁 449 脉冲的输出,实现欠压保护?二极管 D32 在导通时,其电压降与通过的电流基本无关,保持在 0.6V~0.7V,于是-5V 电压的减少量会全部传送到D32 的负端,提高了欠压保护的灵敏度?六?电源保护电路故障的维修从上面的叙述中可以了解到,各种保护电路最终都是通过控制339 的{5}脚电平来控制 494 的{4}脚电平实现的?正常工作时,339 的{5}脚电平低于 339 的{4}脚电平,339 的{2}脚输出低电平,使494 的{4}脚呈低电平状态 (约为 0.25V)?若 339 的{5}脚电平高于---------------------------------------------------------------最新资料推荐------------------------------------------------------ 339 的{4}脚电平,339 的{2}脚输出高电平,于是 494 的{4}脚变为高电平, 电源就进入了保护状态,终止各路电源的输出?因此 ATX 电源出了故障,若电源的整流?滤波?逆变以及辅助电源均完好,则要检查 339 的{4}?{5}脚的电平?若是{5}脚电平高于{4}脚的电平,表示电源进入了保护状态?下一步则找出是什么原因使电源进入了保护状态?可检查与 339 的{5}脚相连各支路另一端的电压是不是比{5}脚电压高, 高出{5}脚电压的支路就是故障所在的支路?另外,也可以用断开与{5}脚相连的一个个支路,若是断开某一条支路后{5}脚的电平正常了,那么故障就出在这一条支路上?再沿着这条支路往下查,很快就可以把故障排除?下面通过两个实例来加以说明? 1.一台SLPS-250ATXC 电源的输出电压偏低?空载下,+5V 电源的电压只有+1.8V,其他各路电压也按比例同样下降?电源是采用 TL494 及LM339 集成电路的典型 ATX 电路?检查 494 的{4}脚电压为+2.6V?电路似乎处于保9/ 12护状态?但保护状态时各路输出的电压均应为零,而现在却是正常电压的三分之一,令人费解?试着把 494 的第{4} 脚接地,电源立即输出正常?{4}脚接地就正常工作,说明 494 并未损坏,问题可能出在339 以及有关的电路?用万用表查 339 管脚的电压,当查到第{4}脚及{7}脚时,各路电源均正常了?甚至只用一条表笔去碰{7}脚或{4}脚,也可使电源恢复正常工作?这等于在{4}脚或{7}脚上加了一条“天线”,天线接收了外来信号电源就工作正常了!我试了试天线的长度,40 厘米以下对电源不起作用,长度增加了,输出电压也随着增加,达到 1 米左右时,输出电压就正常了,494 的{4}脚电压也恢复到0V?但电源要用“天线”才能工作,说明还有故障未找到?再检查 339 的{4}脚与{5} 脚的电压,{5}脚电压为 2.4V,{4}脚的电压为 1.2V,输出端{2}脚的电压为 2.9V?(这部分电路见图 3)?但是 339 的 {2}脚高电位,必须由{5}脚电位高于{4}脚的电位时才能产生,那{5}脚最初的高电位是怎么来的?把与{5}脚相连的各支路断开试一试?在断开 c 支路以后,电源就正常了?沿着 D2 往下找,最后在+3.3V 电源处对地接一个1000μF 的电容时,电源就正常了?再检查+3.3V 电源原来的滤波电容,发现已经失效?更换电容后?494 的{4}脚电压恢复正常,用表笔去碰触 339 的{4}脚或{7}脚也不起作用,问题得到了解决?为什么+3.3V 电源的滤波电容失效会造成输出电压偏低?+3.3V 电源在没有电容滤波时,输出的直流电源中含有很强的由逆变功率管输出的脉冲成分,通过 D3 及 D2 送到 LM339 的{5}脚,使{5}脚的电平高于{4}脚的电平,电源进入了保护状态?从+20V 电源经---------------------------------------------------------------最新资料推荐------------------------------------------------------R3?D1 ?R2 和三个并联电阻到接地的支路中,三个电阻并联后的电阻值是 2.43kΩ,再略去其他支路的影响,可以估算出 {5}脚的电压大约是 2.3V,因二极管 D1 的钳位作用,{2}脚输出电压只能在 2.9V 左右,经 R1 送到 TL494 的{4}脚, 减去电阻 R1 的降压,494 的{4}脚电压就是 2.6V 了?在此电压下,494 会输出较窄的脉冲,于是在空载下,+5V 电源有约 1.8V 的电压输出?解决的办法可在 d 支路中串联一个47kΩ 的电阻,并把 R2 由 3.9kΩ 换成100kΩ 就行了?经这样处理后,不论是正常工作或是保护状态,各路电源的输出电压和各管脚的电压均正常了?而 R2 电阻的改动,也不会影响电源的过载保护性能?至此,电源的故障才完全得到了解决(爱好者手中若有SLPS-250ATXC 电源,可参考此例加一个47kΩ 电阻以提高电源的保护性能)? 为什么 339 的{4}脚加了天线会正常工作呢?这是{2}脚经D1 反馈到{5}脚后,产生了轻微的高频寄生振荡?{4}脚或{7}脚接了天线以后,破坏了电路的振荡条件,使{4}脚的电压升高,当超过{5}脚的电压时,{2}脚送出 0V 的低电平信号到 494 的{4}脚,电源就工作正常了?同样,在 D1 支路中串联了47kΩ 电阻后,增加了阻尼因数,破坏了电路的振荡条件,电源也就正常了?此时若取下+3.3V 电源处新加的电解电容,通电后,电源会立即进入保护状态,各路电源都没有输出?2.一台新时代 HY-ATX300 电源,空载时输出电压正常,但不能带动负载?检查 494 各个管脚的电压,发现{12}脚的电压只有 10V,这是造成不能带动负载的原因?在辅助电源逆变变压器 T311/ 12的初级线圈 1 加上 16.5V 的高频电压,测得次级+5VSB 挡线圈 3 的电压是 0.9V,向 494 集成电路{12}脚供电线圈 4 的电压为 1.5V,约是+5VSB 挡线圈电压的 1.7 倍?电源的+5VSB 电源是直接从线圈3 经整流和滤波后得到,+5VSB 电源的稳压则是借助 WD431 稳压集成电路和光电耦合器反馈回逆变三极管得到的,如图 4 所示?由此可以算出线圈 4 的电压为5×1.7=8.5V,因负载较轻,经电容滤波后的电压就是 10V 左右了?由此说明 T3 脉冲变压器线圈 4 的匝数少了? 拆开 T3 变压器,得到各绕组的匝数为:初级2×110 匝;反馈绕组10 匝;+5VSB 绕组 12 匝;绕组 4 的匝数是 8 匝? 重新绕制绕组 4,把匝数由原来的 8 匝增加到 20 匝,其余绕组的匝数不变?绕好后上机实验,494 集成电路{12} 脚的电压上升到 17V,电源的输入功率可达 130W,故障排除?从故障现象看,可能是工厂生产时将变压器装错了 ?。

ATX开关电源原理图

ATX開關電源原理圖、維修講解一、概述ATX開關電源的主要功能是向計算機系統提供所需的直流電源。

一般計算機電源所采用的都是雙管半橋式無工頻變壓器的脈寬調制變換型穩壓電源。

它將市電整流成直流后，通過變換型振蕩器變成頻率較高的矩形或近似正弦波電壓，再經過高頻整流濾波變成低壓直流電壓的目的。

其外觀圖和內部結構實物圖見圖1和圖2所示。

ATX開關電源的功率一般為250W～300W，通過高頻濾波電路共輸出六組直流電壓：+5V（25A）、—5V（0.5A）、+12V(10A)、—12V（1A）、+3.3V （14A）、+5VSB（0.8A）。

為防止負載過流或過壓損壞電源，在交流市電輸入端設有保險絲，在直流輸出端設有過載保護電路。

二、工作原理ATX開關電源，電路按其組成功能分為：輸入整流濾波電路、高壓反峰吸收電路、輔助電源電路、脈寬調制控制電路、PS信號和PG信號產生電路、主電源電路及多路直流穩壓輸出電路、自動穩壓穩流與保護控制電路。

參照實物繪出整機電路圖，如圖3所示。

1、輸入整流濾波電路只要有交流電AC220V輸入，ATX開關電源無論是否開啟，其輔助電源就會一直工作，直接為開關電源控制電路提供工作電壓。

如圖4所示，交流電AC220V經過保險管FUSE、電源互感濾波器L0，經BD1—BD4整流、C5和C6濾波，輸出300V左右直流脈動電壓。

C1為尖峰吸收電容，防止交流電突變瞬間對電路造成不良影響。

TH1為負溫度系數熱敏電阻，起過流保護和防雷擊的作用。

L0、R1和C2組成Π型濾波器，濾除市電電網中的高頻干擾。

C3和C4為高頻輻射吸收電容，防止交流電竄入后級直流電路造成高頻輻射干擾。

R2和R3為隔離平衡電阻，在電路中對C5和C6起平均分配電壓作用，且在關機后，與地形成回路，快速泄放C5、C6上儲存的電荷，從而避免電擊。

2、高壓尖峰吸收電路如圖5所示，D18、R004和C01組成高壓尖峰吸收電路。

當開關管Q03截止后，T3將產生一個很大的反極性尖峰電壓，其峰值幅度超過Q03的C極電壓很多倍，此尖峰電壓的功率經D18儲存于C01中，然后在電阻R004上消耗掉，從而降低了Q03的C極尖峰電壓，使Q03免遭損壞。

ATX电源电路图解说明

ATX电源电路图解说明2009年05月20日星期三21:28 一、滤波电路1、电磁干扰电脑电源是把工频交流整流为直流再通过开关变为高频交流其后再整流为稳定直流的一种电源这样就有工频电源的整流波形畸变产生的噪声与开关波形会产生大量的噪声噪声在输入端泄漏出去就表现为辐射噪声和传导噪声在输出端泄漏出去就表现为纹波。

辐射噪声频率高于30MHZ会传播到空间中传导噪声频率在30MHZ以下主要干扰音频设备通过电源线传播到电网中。

外部噪声会进入到电网中的其它电子设备中影响电子设备的运行而供给负载的电源产生的噪声也会泄漏到电源外部因此电脑电源必须有阻止这些噪声进出的功能。

在电脑电源的输入端需要有由电容和电感构成的滤波器用于抑制交流电产生的EMI。

在电源的输出端工频电源的整流波形畸变引起的噪声以及开关工作波形产生的噪声呈现为纹波因此在输出端也需要接入滤波器用于抑制直流电产生的EMI。

2、输入端第一道EMI滤波电路第一道EMI 滤波电容是由X电容白盒子、线圈型电感和两个Y电容构成的用来抑制输入端的高频干扰以及PWM自身产生的高频干扰对电网的污染。

3、第二道EMI滤波电路为保证输入到整流电路中的电流的纯净还需要进行第二道滤波。

此滤波电路是由X电容、Y电容和变压器型电感组成。

4、高压滤波电路高压整流滤波电路把220V的交流市电转换为300V的高压直流电压一路输到开关电路一路输到辅助电源电路。

高压滤波电容的容量对输出端的稳定性有很大影响纹波输出的控制也是基于滤波电容的容量。

纹波是与输出端呈现的输入频率及开关变换频率同步的分量一般为输出电压的0.5以内。

5、低压滤波电路当高频噪声泄漏到负载侧时可能使电脑配件产生故障同时高频噪声也会向空间辐射。

低压端采用的直流线路EMI滤波器。

直流线路EMI 滤波器比较复杂。

电源的直流有5V、12V和3.3V电压对于每路电压都需要进行滤波。

低压端通常有两个大的扼流线圈其中稍大的对5V和12V进行滤波稍小的对3.3V进行滤波。

ATX电源的维修

ATX电源的维修1．ATX电源的工作原理方框图ATX电源方框图如图1所示。

从图1可以看出，ATX电源的主变换电路和AT电源相似，采用双管半桥它激式电路。

整个电路的核心是脉宽调制（PWM）控制芯片，多数ATX电源都采用TL494（或其替代芯片），利用TL494的④脚“死区控制”功能来实现主变换电路的开启和关闭。

由于ATX主板上有一部分电路称为“电源检测模块”，它可以控制电源的开启和关闭，这部分电路出现了故障，也表现为上述故障现象。

当主板电源的“电源检测部件”使PS-ON信号为高电平时，电源关闭；当主板使PS-ON信号为低电平时，电源工作，向主板供电。

当ATX电源不和主板相连时，电源内部提供PS-ON信号高电平，ATX电源不工作，处于待机状态。

3．ATX电源常见故障维修（l）无300V直流电压。

这种故障，首先从交流输入插座查起，保险管、整流二极管（桥）、滤波电容是常坏的元件。

找到损坏元件后，还要检查主变换电路大功率开关管及其附属电路，在保证其正常时，才可以加电，因为这种故障通常是大功率元件损坏后引起的。

大功率管多采用MJE1300 7（400V／8A／75W），是故障率最高的元件，更换时要选用性能参数等于或高于原参数的管子，要注意两个管子的参数应一致。

（2）通电后辅助电源正常，启动电源各路主电压无输出。

这种故障有两种可能，一是主变换电路有故障，二是控制部分损坏。

电脑ATX开关电源工作原理与维修技巧

电脑ATX开关电源工作原理与维修技巧一、原理分析1.待机电源待机电源又称辅助电源，电路见附图。

自激振荡部分由Q03,T3,C14,D04,2R21,2R22,2R4等元件组成；稳压部分由IC5（电压基准源）,IC1（光祸）,Q4(PWM)等元件组成；保护和尖峰吸收部分由Q4,2823、2R10,C02及2R5、C05A,D06等元件组成。

可见待机电源的构成与部分彩电开关电源（带光祸的）基本一致，详细工作过程也大致相同。

T3次级，一路由DOIA和C09整流滤波输出十22V,为驱动电路T2初级和IC2 (TIA94CN )⑩脚提供工作电压。

一路由DOf、C03、IA, C05整流滤波输出+5VSB (Stand By)，由一根紫色导线经ATX插头送到主板上“电源监控部件”电路，为该电路提供待机电压。

别看待机电源结构简单，在微机系统中却占据着重要地位，一方面它给主控PWM电路和担任多种信号处理的四比较器供电，保障A TX开关电源自行运转；另一方面，它又像永不熄灭的“火种”，向主机提供待机电压。

2.主开关电源(1）主控PWM型集成电路TL494CN简介TLA94CN内部由振荡器、“死区”比较器、PWM 比较器、两个误差放大器1和2、触发器、逻辑门、三极管Q1,Q2,基准电压调节器以及由两个滞回比较(器施密特触发器）组成的欠压封锁电路等部分组成。

其中⑤脚、⑥脚外接定时电容和定时电阻；由触发器和逻辑门构成的逻辑电路由⑩脚控制输出方式，在电脑A TX开关电源中(13)脚接5V基准电压，使内部三极管QI,Q2工作在推挽输出方式；基准电压调节器将待机电源经(12)脚提供的22V工作电压转换为5V基准电压，由(14)脚输出。

(2)脉宽调制与驱动电路得到主机启动指令后IC2(TL494CN)立刻由待机状态转人工作状态，⑧脚、⑧脚输出相位差为1800的PWM信号，使17初级一侧的Q1,Q2轮流导通或截止，并经T2次级L3 ,LA绕组的藕合，驱动QO1,Q02也为轮流导通或截止，共处于“双管推挽”工作方式。

ATX电源工作原理以及检修详解

ATX电源工作原理以及检修详解ATX电源工作原理以及检修详解ATX电源作用是把交流220V的电源转换为计算机内部使用的直流5V，12V，24V的电源。

检修ATX开关电源，从+5VSB、PS-ON 和PW-OK信号入手来定位故障区域，是快速检修中行之有效的方法。

那么店铺将分类讨论ATX电源的工作原理及检修方法。

一、+5VSB、PS-ON、PW-OK控制信号ATX开关电源与AT电源最显著的区别是，前者取消了传统的市电开关，依靠+5VSB、PS-ON控制信号的组合来实现电源的开启和关闭。

PS-ON为主机启闭电源或网络计算机远程唤醒电源的控制信号，不同型号的ATX开关电源，待机时电压值为3V、3.6V、4.6V各不相同。

当按下主机面板的POWER开关或实现网络唤醒远程开机，受控启动后PS-ON由主板的电子开关接地，使用绿色线从ATX插头14脚输入。

PW-OK是供主板检测电源好坏的输出信号，使用灰色线由ATX 插头8脚引出，待机状态为零电平，受控启动电压输出稳定后为5V高电平。

脱机带电检测ATX电源，首先测量在待机状态下的PS-ON和PW-OK信号，前者为高电平，后者为低电平，插头9脚除输出+5VSB 外，不输出其它电压。

其次是将ATX开关电源人为唤醒，用一根导线把ATX插头14脚PS-ON信号，与任一地端(3、5、7、13、15、16、17)中的一脚短接，这一步是检测的关键，将ATX电源由待机状态唤醒为启动受控状态，此时PS-ON信号为低电平，PW-OK、+5VSB信号为高电平，ATX插头+3.3V、±5V、±12V有输出，开关电源风扇旋转。

上述操作亦可作为选购ATX开关电源脱机通电验证的方法。

二、控制电路的工作原理ATX开关电源，电路按其组成功能分为：交流输入整流滤波电路、脉冲半桥功率变换电路、辅助电源电路、脉宽调制控制电路、PS-ON 和PW-OK产生电路、自动稳压与保护控制电路、多路直流稳压输出电路。

atx电源电路图讲解

atx电源电路图讲解（五款atx电源电路图）atx电源电路图一：ATX电源电路结构较复杂，如图中所，整个电路可以分成两大部分：一部分为开关变压器T3以后的电路，不和交流220V直接相连，称为低压侧电路;另一部分为从电源输入到开关变压器T3之前的电路（包括辅助电源的原边电路），该部分电路和交流220V电压直接相连，触及会受到电击，称为高压侧电路。

二者通过C2、C3、高压瓷片电容构成回路，以消除静电干扰。

其原理方框图见下图，从图中可以看出整机电路由交流输入回路、整流滤波电路、推挽开关电路、辅助开关电源、PWM脉宽调制电路、PS-ON控制电路、保护电路、输出电路和PW-OK信号形成电路组成。

atx电源电路图二：整流滤波后产生的+300V直流电压还通过R72向以Q15、T3及相关元件组成直流辅助电源供电电路。

R76和R78用来向Q15提供起振所需的初始偏流，R74和C44为正反馈通路。

该辅助电源输出两路直流电源：一路经Q16稳压后送出+5VSB电源，作为电脑中主板“电源监控”部件的供电电源；另一路经BD6、C29整流滤波后向由IC1及Q3、Q4等组成的脉宽调制及推动组件供电。

正常情况下，只要接通220伏市电，该辅助电源就能启动工作，产生上述两路直流电压。

其单元电路原理如下图atx电源电路图三：IC1（TL494）等组成PWM电路。

PWM（Pules Width Modulation）即脉宽调制电路，其功能是检测输出直流电压，与基准电压比较，进行放大，控制振荡器的脉冲宽度，从而控制推挽开关电路以保持输出电压的稳定，主要由IC1 TL494及周围元件组成。

其单元电路原理如下图TL 494的简单工作原理是：当IC1的VCC端{12}脚得电后，内部基准电源即从其输出端{14}脚向外提供＋５Ｖ参考基准电压（Vref）。

首先，该参考电压分两路为IC1组件的各控制端建立起它们各自的参考基准电平：一路经由R38、R37组成的分压器为内部采样放大器的反相输入端{2}脚建立+2.5V的基准电平，另一路经由电阻R90、R40组成的分压器为“死区”电平控制输入端{4}脚建立约+0.15V的低电平；其次，Vref还向PS-ON软开/关机电路及自动保护电路供电。

电脑ATX电源电路原理分析与维修教程整理

ATX电源电路结构较复杂，各局部电路不但在功能上相互配合、相互渗透，且各电路参数设置非常严格，稍有不当那么电路不能正常工作。

下面以市面上使用较多的银河、世纪之星ATX电源为例，讲述ATX电源的工作原理、使用与维修。

其主电路整机原理图见图13-10，从图中可以看出，整个电路可以分成两大局部：一局部为从电源输入到开关变压器T3之前的电路(包括辅助电源的原边电路)，该局部电路和交流220V电压直接相连，触及会受到电击，称为高压侧电路；另一局部为开关变压器T3以后的电路，不和交流220V直接相连，称为低压侧电路。

二者通过C2、C3高压瓷片电容构成回路，以消除静电干扰。

其原理方框图见图13-1，从图中可以看出整机电路由交流输入回路与整流滤波电路、推挽开关电路、辅助开关电源、PWM脉宽调制及推动电路、PS-ON控制电路、自动稳压与保护控制电路、多路直流稳压输出电路和PW-OK信号形成电路组成。

弄清各局部电路的工作原理及相互关系对我们维修判断故障是很有用处的，下面简单介绍一下各组成局部的工作原理。

主机电源方框原理图1、交流输入、整流、滤波与开关电源电路交流输入回路包括输入保护电路和抗干扰电路等。

输入保护电路指交流输入回路中的过流、过压保护及限流电路；抗干扰电路有两方面的作用：一是指电脑电源对通过电网进入的干扰信号的抑制能力：二是指开关电源的振荡高次谐波进入电网对其它设备及显示器的干扰和对电脑本身的干扰。

通常要求电脑对通过电网进入的干扰信号抑制能力要强，通过电网对其它电脑等设备的干扰要小。

推挽开关电路由Q1、Q2、C7及T3，组成推挽电路。

推挽开关电路是ATX开关电源的主要局部，它把直流电压变换成高频交流电压，并且起着将输出局部与输入电网隔离的作用。

推挽开关管是该局部电路的核心元件，受脉宽调制电路输送的信号作鼓励驱动信号，当脉宽调制电路因保护电路动作或因本身故障不工作时，推挽开关管因基级无驱动脉冲故不工作，电路处于关闭状态，这种工作方式称作他激工作方式。

金和田ATX电源图纸及说明

金和田ATX电源图纸及说明上图是一典型的ATX电源电路图，下面将以此图为基础，介绍ATX电源的工作原理：ATX电源电路结构较复杂，各部分电路不但在功能上相互配合、相互渗透，且各电路参数设置非常严格，稍有不当则电路不能正常工作。

其主电路原理图见上图，从图中可以看出，整个电路可以分成两大部分：一部分为从电源输入到开关变压器T3之前的电路(包括辅助电源的原边电路)，该部分电路和交流220V电压直接相连，触及会受到电击，称为高压侧电路；另一部分为开关变压器T3以后的电路，不和交流220V直接相连，称为低压侧电路。

二者通过C2、C3、高压瓷片电容构成回路，以消除静电干扰。

弄清各部分电路的工作原理及相互关系对我们维修判断故障是很有用处的，下面简单介绍一下各组成部分的工作原理。

图中，AC INPUT开始，是交流电源的输入端：1、交流输入回路交流输入回路包括输入保护电路和抗干扰电路等。

输入保护电路指交流输入回路中的过流、过压保护及限流电路；抗干扰电路有两方面的作用：一是指微机电源对通过电网进入的干扰信号的抑制能力：二是指开关电源的振荡高次谐波进入电网对其它设备及显示器的干扰和对微机本身的干扰。

通常要求微机对通过电网进入的干扰信号抑制能力要强，通过电网对其它微机等设备的干扰要小。

２、整流电路：包括整流和滤波两部分电路，将交流电源进行整流滤波，为开关推挽电路提供纹波较小的直流电压。

220V和110V转换电路，可以让我们更深入理解整流电路的工作原理原理图中，T6及Q12组成的开关电路，是辅助电源，该电源一插上电源插头，就一直有输出。

3、辅助电源：辅助电源本身也是一个完整的开关电源。

只要ATX电源一上电，辅助电源便开始工作，输出的两路电压，一路为+5VSB电源，该输出连接到ATX主板的“电源监控部件”，作为它的工作电压，使操作系统可以直接对电源进行管理。
