数字电子技术基础试题及答案一、单项选择题(每题2分,共20分)1. 在数字电路中,最基本的逻辑门是()。
A. 与门B. 或门C. 非门D. 异或门答案:C2. 下列哪个不是TTL逻辑门的类型?()A. 与非门B. 或非门C. 同或门D. 非门答案:C3. 一个D触发器的初始状态为1,当输入D=0时,时钟脉冲上升沿到达后,输出Q的状态为()。
A. 0B. 1C. 不确定D. 无变化答案:A4. 以下哪个逻辑表达式是正确的?()A. A+A=AB. A·A=AC. A+A=0D. A·A=0答案:B5. 一个4位二进制计数器,从0000开始计数,当计数到1111时,下一个状态是()。
A. 0000B. 1000C. 10000D. 0111答案:A6. 在数字电路中,若要实现一个逻辑函数,下列哪种方法最为经济?()A. 使用与非门B. 使用或非门C. 使用与门D. 使用或门答案:A7. 一个三态输出门,当控制端为高电平时,输出状态为()。
A. 高阻态B. 低电平C. 高电平D. 低阻态答案:C8. 以下哪个是BCD码的特点?()A. 每个十进制数字对应一个唯一的二进制代码B. 每个二进制数字对应一个唯一的十进制数字C. 每个二进制数字对应一个唯一的十六进制数字D. 每个十进制数字对应多个二进制代码答案:A9. 在数字电路中,一个反相器的逻辑功能是()。
A. 与B. 或C. 非D. 异或答案:C10. 一个JK触发器在时钟脉冲上升沿到达时,如果J=1,K=0,则触发器的状态()。
A. 保持不变B. 翻转C. 置0D. 置1答案:D二、填空题(每题2分,共20分)1. 一个2输入的与门,当两个输入都为1时,输出为______。
答案:12. 在数字电路中,一个D触发器的D端输入为0,时钟脉冲上升沿到达后,输出Q的状态为______。
答案:03. 一个4位二进制计数器,如果初始状态为0101,下一个状态为______。
数电试题及答案五套。

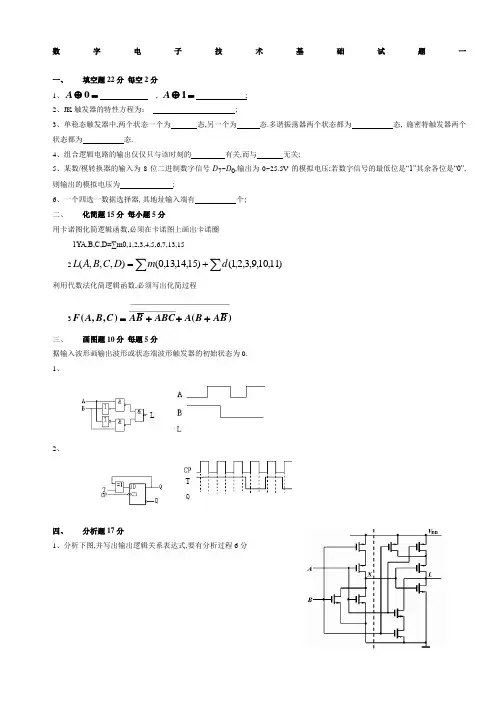

数字电子技术基础试题一一、 填空题22分 每空2分1、=⊕0A , =⊕1A ;2、JK 触发器的特性方程为: ;3、单稳态触发器中,两个状态一个为 态,另一个为 态.多谐振荡器两个状态都为 态, 施密特触发器两个状态都为 态.4、组合逻辑电路的输出仅仅只与该时刻的 有关,而与 无关;5、某数/模转换器的输入为8位二进制数字信号D 7~D 0,输出为0~25.5V 的模拟电压;若数字信号的最低位是“1”其余各位是“0”,则输出的模拟电压为 ;6、一个四选一数据选择器,其地址输入端有 个; 二、化简题15分 每小题5分用卡诺图化简逻辑函数,必须在卡诺图上画出卡诺圈1YA,B,C,D=∑m0,1,2,3,4,5,6,7,13,15 2∑∑+=)11,10,9,3,2,1()15,14,13,0(),,,(d m D C B A L利用代数法化简逻辑函数,必须写出化简过程3__________________________________________________)(),,(B A B A ABC B A C B A F +++=三、画图题10分 每题5分据输入波形画输出波形或状态端波形触发器的初始状态为0. 1、2、四、分析题17分1、分析下图,并写出输出逻辑关系表达式,要有分析过程6分2、电路如图所示,分析该电路,画出完全的时序图,并说明电路的逻辑功能,要有分析过程11分五、设计题28分1、用红、黄、绿三个指示灯表示三台设备的工作情况:绿灯亮表示全部正常;红灯亮表示有一台不正常;黄灯亮表示两台不正常;红、黄灯全亮表示三台都不正常;列出控制电路真值表,要求用74LS138和适当的与非门实现此电路20分2、中规模同步四位二进制计数器74LS161的功能表见附表所示;请用反馈预置回零法设计一个六进制加法计数器;8分六、分析画图题8分V作用下,输出电压的波形和电压传输特性画出下图所示电路在i74LS138功能表如下:74LS161功能表数字电子技术基础试题一答案一、填空题22分每空2分 1、A,A 2、n n n Q K Q J Q +=+13、稳态,暂稳态,暂稳态,稳态4、输入,电路原先状态5、0.1V6、两二、化简题15分 每小题5分 1YA,B,C,D=∑m0,1,2,3,4,5,6,7,13,15=BD A +2 AC AD B A d m D C B A L ++=+=∑∑)11,10,9,3,2,1()15,14,13,0(),,,(3)(),,(__________________________________________________________________________________=+++=++++=+++=A BC B A B A AB BC B A B A B A ABC B A C B A F三、画图题10分 每题5分 1、 2、四、分析题17分 1、6分B A L ⊕=2、11分五进制计数器五、设计题28分 1、20分1根据题意,列出真值表由题意可知,令输入为A 、B 、C 表示三台设备的工作情况,“1”表示正常,“0”表示不正常,令输出为R,Y,G 表示红、黄、绿三个批示灯的 状态,“1”表示亮,“0”表示灭; 2由真值表列出逻辑函数表达式为:A B C R Y G 0 0 0 0 0 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 11 1 0 0 1 0 0 1 0 1 0 0 0 1 0 1 0 0 1 0 0 0 0 11 ×11 ×××××AB CD 00 0001 01 10 1011 11 1∑=)6,5,3,0(),,(m C B A R ∑=)4,2,1,0(),,(m C B A Y7),,(m C B A G =3根据逻辑函数表达式,选用译码器和与非门实现,画出逻辑电路图;2、8分六、分析画图题8分数字电子技术基础试题二一、填空题:每空1分,共15分1.逻辑函数Y AB C =+的两种标准形式分别为 、 ; 2.将2004个“1”异或起来得到的结果是 ;R D Q D Q C Q B Q A L D EPET 161CP D C B A&11CP3.半导体存储器的结构主要包含三个部分,分别是、、;4.8位D/A转换器当输入数字量10000000为5v;若只有最低位为高电平,则输出电压为v;当输入为10001000,则输出电压为v;5.就逐次逼近型和双积分型两种A/D转换器而言, 的抗干扰能力强, 的转换速度快;6.由555定时器构成的三种电路中, 和是脉冲的整形电路;7.与PAL相比,GAL器件有可编程的输出结构,它是通过对进行编程设定其的工作模式来实现的,而且由于采用了的工艺结构,可以重复编程,使它的通用性很好,使用更为方便灵活;二、根据要求作题:15分1.将逻辑函数P=AB+AC写成“与或非”表达式,并用“集电极开路与非门”来实现;2.图1、2中电路均由CMOS门电路构成,写出P、Q 的表达式,并画出对应A、B、C的P、Q波形;三、分析图3所示电路:10分1)试写出8选1数据选择器的输出函数式;2)画出A2、A1、A0从000~111连续变化时,Y的波形图;3)说明电路的逻辑功能;四、设计“一位十进制数”的四舍五入电路采用8421BCD码;要求只设定一个输出,并画出用最少“与非门”实现的逻辑电路图;15分五、已知电路及CP、A的波形如图4a b所示,设触发器的初态均为“0”,试画出输出端B和C的波形;8分六、用T触发器和异或门构成的某种电路如图5a所示,在示波器上观察到波形如图5b所示;试问该电路是如何连接的请在原图上画出正确的连接图,并标明T的取值;6分七、图6所示是164位ROM和同步十六进制加法计数器74LS161组成的脉冲分频电路;ROM中的数据见表1所示;试画出在CP 信号连续作用下的D3、D2、D1、D0输出的电压波形,并说明它们和CP信号频率之比;16分表1:地址输入数据输出A3 A2 A1 A0 D3 D2 D1 D00 0 0 0 0 0 0 1 0 0 1 0 1 1 1 1 0 0 0 0 0 0 1 1CP 波形如图所示:八、综合分析图7所示电路,RAM 的16个地址单元中的数据在表中列出;18分 要求:1说明555定时器构成什么电路 2说明74LS160构成多少进制计数器3说明RAM 在此处于什么工作状态,起什么作用4写出D\A 转换器CB7520的输出表达式U O 与d 9~d 0之间的关系; 5画出输出电压U o 的波形图要求画一个完整的循环;数字电子技术基础试题二答案0 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 0 1 1 1 1 0 0 0 1 0 0 1 1 0 1 0 1 0 1 1 1 1 0 0 1 1 0 1 1 1 1 0 1 1 1 10 1 0 0 0 1 0 1 1 0 1 0 1 0 0 1 1 0 0 0 1 1 1 1 1 1 0 0 0 0 0 1 0 0 1 0 0 0 0 1 0 1 0 0 0 1 1 1 0 0 0 0一、 填空每空1分,共15分1.)6,4,0()(,)7,5,3,2,1()(=∏===∑i M ABC Y i m ABC Y i i2.0 3.地址译码器、存储矩阵、输出缓冲器4.0.039、5.31 5.双积分型、逐次逼近型6.施密特触发器、单稳态触发器 7.结构控制字、输出逻辑宏单元、E 2CMOS二、根据要求作题:共15分1.CB AC B A P ⋅=+= 2.C Q B C B A Q BC C A P nn ⋅++⋅+=+=+1;OC 与非门实现如图:三、112701260125012401230122012101207A A A D A A A D A A A D A A A D A A A D A A A D A A A D A A A D D m Y ii +++++++=∑=23该电路为序列脉冲发生器,当A2、A1、A0从000~111连续变化时,Y 端输出连续脉冲10110011;四、设用A3A2A1A0表示该数,输出F;列出真值表6分A3 A2 A1 A0 F 0 0 0 0 0 0 0 1 0 0 1 0 0 0 1 1 0 1 0 0 0 1 0 1 0 1 1 0 0 1 1 1 1 0 0 00 0 0 0 0 1 11 11 0 0 1 1 1 0 1 0 1 0 1 1 1 1 0 0 1 1 0 1 1 1 1 0 1 1 1 1X XX X X X∑⋅⋅==12023)9,8,7,6,5(A A A A A m F五、六、T=1, 连线Q CP F ⊕=如图:七、 D3、D2、D1、D0频率比分别是1/15、3/15、5/15、7/15;八、(1) 555定时器构成多谐振荡器,发出矩形波;CP A B C D0 CPD1 D2 D3(2)74LS160构成九进制计数器,状态转换图如下:(3)RAM处于读出状态,将0000B~1000B单元的内容循环读出;(4))2222(2826677889910ddddDVVNnREFO+++=-=5输出电压波形图如下:数字电子技术基础试题三一、填空题:每空1分,共16分1.逻辑函数有四种表示方法,它们分别是、、和;2.将2004个“1”异或起来得到的结果是;3.目前我们所学的双极型集成电路和单极型集成电路的典型电路分别是电路和电路; 4.施密特触发器有个稳定状态.,多谐振荡器有个稳定状态;5.已知Intel2114是1K 4位的RAM集成电路芯片,它有地址线条,数据线条;6.已知被转换的信号的上限截止频率为10kHz,则A/D转换器的采样频率应高于kHz;完成一次转换所用的时间应小于; 7.GAL器件的全称是,与PAL相比,它的输出电路是通过编程设定其的工作模式来实现的,而且由于采用了的工艺结构,可以重复编程,使用更为方便灵活;二、根据要求作题:共16分3.试画出用反相器和集电极开路与非门实现逻辑函数CBABY+ =;2、图1、2中电路由TTL门电路构成,图3由CMOS门电路构成,试分别写出F1、F2、F3的表达式;三、已知电路及输入波形如图4所示,其中FF1是D锁存器,FF2是维持-阻塞D触发器,根据CP和D的输入波形画出Q1和Q2的输出波形;设触发器的初始状态均为0;8分四、分析图5所电路,写出Z1、Z2的逻辑表达式,列出真值表,说明电路的逻辑功能;10分五、设计一位8421BCD码的判奇电路,当输入码含奇数个“1”时,输出为1,否则为0;要求使用两种方法实现:20分1用最少与非门实现,画出逻辑电路图;2用一片8选1数据选择器74LS151加若干门电路实现,画出电路图;六、电路如图6所示,其中R A=R B=10kΩ,C=0.1μf,试问:1.在Uk为高电平期间,由555定时器构成的是什么电路,其输出U0的频率f0=2.分析由JK触发器FF1、FF2、FF3构成的计数器电路,要求:写出驱动方程和状态方程,画出完整的状态转换图;3.设Q3、Q2、Q1的初态为000,Uk所加正脉冲的宽度为Tw=5/f0,脉冲过后Q3、Q2、Q1将保持在哪个状态共15分七、集成4位二进制加法计数器74161的连接图如图7所示,LD是预置控制端;D0、D1、D2、D3是预置数据输入端;Q3、Q2、Q1、Q0是触发器的输出端,Q0是最低位,Q3是最高位;LD为低电平时电路开始置数,LD为高电平时电路计数;试分析电路的功能;要求:15分1列出状态转换表;2检验自启动能力;3说明计数模值;数字电子技术基础试题三答案二、填空每空1分,共16分1.真值表、逻辑图、逻辑表达式、卡诺图;2.0;3.TTL 、CMOS ;4.两、0 ;5.10 、4 ;6.20 、50μS;7.通用阵列逻辑、输出逻辑宏单元、E2CMOS;二、根据要求作题:共16分1.CB B AC B B A Y ⋅=+= 三、2. B C CA F C F B A F +==+=321;;四、1表达式7321742121m m m m Z m m m m Z +++=+++=2真值表3逻辑功能为:全减器五、首先,根据电路逻辑描述画出卡诺图: 1最简“与-或式”为:BCD D C B D C B D A D C B A Y++++=;“与非-与非式”为:BCD D C B D C B D A D C B A Y ⋅⋅⋅⋅= 与非门实现图略2六、1多谐振荡器;HzC R R f B A 4812ln )2(10=+=2驱动方程: 状态方程:⎩⎨⎧==⎩⎨⎧==⎩⎨⎧==232312123121;;;Q K Q J Q K Q J Q K Q J⎪⎪⎩⎪⎪⎨⎧+=+=+=+++311211212112323213Q Q Q Q Q Q Q Q Q Q Q Q Q Q Q n n n状态转换图:3初态为000,五个周期后将保持在100状态;七、1状态转换图如下:2可以自启动;3模=8;数字电子技术基础试题四一、填空每题1分,共10分1. TTL门电路输出高电平为 V,阈值电压为 V;2. 触发器按动作特点可分为基本型、、和边沿型;3. 组合逻辑电路产生竞争冒险的内因是;4. 三位二进制减法计数器的初始状态为101,四个CP脉冲后它的状态为;5. 如果要把一宽脉冲变换为窄脉冲应采用触发器;6. RAM的扩展可分为、扩展两种;7. PAL是可编程,EPROM是可编程;8. GAL中的OLMC可组态为专用输入、、寄存反馈输出等几种工作模式;9. 四位DAC的最大输出电压为5V,当输入数据为0101时,它的输出电压为 V;10. 如果一个3位ADC输入电压的最大值为1V,采用“四舍五入”量化法,则它的量化阶距为 V;二、写出图1中,各逻辑电路的输出逻辑表达式,并化为最简与或式;G1、G2为OC门,TG1、TG2为CMOS传输门 10分三、由四位并行进位全加器74LS283构成图2所示: 15分1. 当A=0,X3X2X1X0=0011,Y3Y2Y1Y0=0100求Z3Z2Z1Z0= ,W=2.当A=1,X3X2X1X0=1001,Y3Y2Y1Y0=0101求Z3Z2Z1Z0= ,W=3.写出XX3X2X1X0,YY3Y2Y1Y0,A与ZZ3Z2Z1Z0,W之间的算法公式,并指出其功能.四、试画出图3在CP脉冲作用下Q1,Q2,Y对应的电压波形;设触发器的初态为0,画6个完整的CP脉冲的波形 15分五、由可擦可编程只读存储器EPROM2716构成的应用电路如图所示;15分1. 计算EPROM2716的存储容量;2.当ABCD=0110时,数码管显示什么数字;3.写出Z的最小项表达式,并化为最简与或式;六、由同步十进制加法计数器74LS160构成一数字系统如图所示,假设计数器的初态为0,测得组合逻辑电路的真值表如下所示:20分1.画出74LS160的状态转换图;2.画出整个数字系统的时序图;3. 如果用同步四位二进制加法计数器74LS161代替74LS160,试画出其电路图要求采用置数法;4. 试用一片二进制译码器74LS138辅助与非门实现该组合逻辑电路功能;七、时序PLA电路如图所示: 16分1. 求该时序电路的驱动方程、状态方程、输出方程;2. 画该电路的状态转换表和状态转换图;3. 试对应X的波形如图所示,画Q1、Q2和Z的波形;4. 说明该电路的功能;数字电子技术基础试题四答案一、 填空题:1. 3.4 V 、1.4 V ;2. 同步型 、主从型 ;3. 逻辑器件的传输延时 ;4. 001 ;5. 积分型单稳态 ;6. 字扩展 、位扩展 ;7. 与阵列 、或阵列 ;8. 组合输出 ;9. 5/3 V ; 10.2/15 V ;二、1 C B B A C B AB Y +=⋅= 2 B A Z =三、1A =0时: Z =X +Y =0111; W =Co =0;2A =1时:1++=Y X Z =0100; 0==Co W ; 3电路功能为:四位二进制加/减运算电路:当A =0时,Z =X +Y ;当A =1时,Z =X -Y ;四、五、(1)存储容量为:2K×8;(2)数码管显示“6”;(3)BCDAmZ==7;六、1.状态转换图2.3.4.CPZ1 2 3 4 5 6 7 8 9 10 11 12 13七、1驱动方程和状态方程相同:⎪⎩⎪⎨⎧⋅⋅==⋅⋅==++1211112212Q Q X D Q Q Q X D Q n n输出方程:2121Z X Q Q X Q Q =⋅⋅+⋅⋅2状态转换表:状态转换图:3(4) 电路功能描述:2位不同数码串行检测器,当串行输入的两位数码不同时,输出为“1”,否则,输出为“0”;数字电子技术基础试题五一、填空每题2分,共20分1. 如图1所示,A=0时,Y= ;A=1,B=0时,Y= ;2.CAABY+=,Y的最简与或式为;3. 如图2所示为TTL的TSL门电路,EN=0时,Y为,EN=1时,Y= ;4. 触发器按逻辑功能可分为RSF、JKF、、和DF;5. 四位二进制减法计数器的初始状态为0011,四个CP脉冲后它的状态为;6. EPROM2864的有地址输入端,有数据输出端;7. 数字系统按组成方式可分为、两种;8. GAL是可编程,GAL中的OLMC称;9. 四位DAC的最大输出电压为5V,当输入数据为0101时,它的输出电压为V;10. 某3位ADC输入电压的最大值为1V,采用“取整量化法”时它的量化阶距为V;二、试分析如图3所示的组合逻辑电路; 10分1. 写出输出逻辑表达式;2. 化为最简与或式;3. 列出真值表;4. 说明逻辑功能;三、试用一片74LS138辅以与非门设计一个BCD码素数检测电路,要求:当输入为大于1的素数时,电路输出为1,否则输出为0要有设计过程; 10分四、试画出下列触发器的输出波形设触发器的初态为0; 12分1.2.3.五、如图所示,由两片超前进位加法器74LS283和一片数值比较器74LS85组成的数字系统;试分析:10分1当X3X2X1X0=0011,Y3Y2Y1Y0=0011时,Z3Z2Z1Z0=T=2当X3X2X1X0=0111,Y3Y2Y1Y0=0111时,Z3Z2Z1Z0=T=3说明该系统的逻辑功能;六、试用74LS161设计一计数器完成下列计数循环10分七、如图所示为一跳频信号发生器,其中CB555为555定时器,74LS194为四位双向移位寄存器,74LS160为十进制加法计数器; 22分1. CB555构成什么功能电路2. 当2K 的滑动电阻处于中心位置时,求CP2频率3. 当74LS194的状态为0001,画出74LS160的状态转换图,说明它是几进制计数器,并求输出Y 的频率;4. 已知74LS194工作在循环右移状态,当它的状态为0001,画出74LS194的状态转换图;5. 试说明电路输出Y 有哪几种输出频率成份 每一频率成份持续多长时间数字电子技术基础试题五答案二、 填空题:1. Y =0、Y =1 ;2.CA B A +=Y ;3. 高阻态、A Y =;4. TF 、T’F ;5. 1111 ;6. 13个、8个;7. 功能扩展电路、功能综合电路 ; 8. 与阵列、输出逻辑宏单元 ; 9. 5/3 ; 10. 1/8 ; 二、1逻辑表达式CB A YC B A AB Y ⊕⊕=⊕+=21)(2最简与或式:ABC C B A C B A C B A Y BCAC AB Y +++=++=213 真值表A B C Y 1 Y 2 0 0 00 0 1 1 0 0 1 0 1 0 0 1 1 0 1 1 0 010 1 0 1 0 1 1 1 0 0 1 1 1 1114逻辑功能为:全加器; 三、1真值表2逻辑表达式:75327532Y Y Y Y m m m m Y ⋅⋅⋅=+++=3用74LS138和与非门实现如下:四、五、1.Z 3Z 2Z 1Z 0=0110,T =0;2.Z 3Z 2Z 1Z 0=1110,T =1;3系统的逻辑功能为:两位BCD 数求和电路; 六、七、1多谐振荡器; 2HzC R R f CP 1101010)48248(43.12ln )2(163212≈⨯⨯⨯⨯+=+=-3状态转换图如下;74LS160构成九进制计数器;191CP Y f f =474LS194构成电路的状态转换图:5可输出4种频率的信号,它们的频率分别为:191CP f 、181CP f 、161CP f 、121CP f ;。
完整word版数字电子技术基础练习题及参考答案word文档良心出品
第一章数字电路基础第一部分基础知识一、选择题1.以下代码中为无权码的为。
A. 8421BCD码B. 5421BCD码C. 余三码D. 格雷码2.以下代码中为恒权码的为。
A.8421BCD码B. 5421BCD码C. 余三码D. 格雷码3.一位十六进制数可以用位二进制数来表示。
A. 1B. 2C. 4D. 164.十进制数25用8421BCD码表示为。
A.10 101B.0010 0101C.100101D.101015.在一个8位的存储单元中,能够存储的最大无符号整数是。
A.(256)B.(127)C.(FF)D.(255)1016 10 106.与十进制数(53.5)等值的数或代码为。
10 A.(0101 0011.0101) B.(35.8) C.(110101.1) D.(65.4)8 8421BCD1627.矩形脉冲信号的参数有。
A.周期B.占空比C.脉宽D.扫描期:数为)等值的7.与八进制数(438.8 B.(27.6) C.(27.011)3 ) D. (100111.11).A. (1001112162169. 常用的BCD码有。
码三 D.余421码格 B.雷码 C.8偶A.奇校验码10.与模拟电路相比,数字电路主要的优点有。
A.容易设计B.通用性强C.保密性好D.抗干扰能力强二、判断题(正确打√,错误的打×)1. 方波的占空比为0.5。
()2. 8421码1001比0001大。
()3. 数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。
()4.格雷码具有任何相邻码只有一位码元不同的特性。
()5.八进制数(18)比十进制数(18)小。
()108)(。
1为应值上位验校的码验校奇1248在,时5数制进十送传当.6.7.在时间和幅度上都断续变化的信号是数字信号,语音信号不是数字信号。
()8.占空比的公式为:q = t / T,则周期T越大占空比q越小。
()w9.十进制数(9)比十六进制数(9)小。
数字电子技术基础习题及答案.

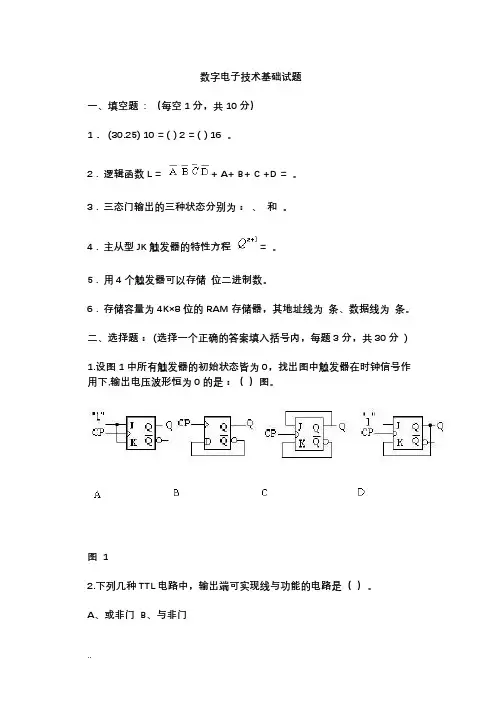

数字电子技术基础试题一、填空题 : (每空1分,共10分) 1. (30.25) 10 = ( ) 2 = ( ) 16 。
2 . 逻辑函数L = + A+ B+ C +D = 。
3 . 三态门输出的三种状态分别为: 、 和 。
4 . 主从型JK 触发器的特性方程 = 。
5 . 用4个触发器可以存储 位二进制数。
6 . 存储容量为4K ×8位的RAM 存储器,其地址线为 条、数据线为 条。
二、选择题: (选择一个正确的答案填入括号内,每题3分,共30分 ) 1.设图1中所有触发器的初始状态皆为0,找出图中触发器在时钟信号作用下,输出电压波形恒为0的是:( )图。
图 12.下列几种TTL 电路中,输出端可实现线与功能的电路是( )。
A 、或非门 B 、与非门C、异或门D、OC门3.对CMOS与非门电路,其多余输入端正确的处理方法是()。
A、通过大电阻接地(>1.5KΩ)B、悬空C、通过小电阻接地(<1KΩ)D、通过电阻接V CC4.图2所示电路为由555定时器构成的()。
A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路()。
图2A、计数器B、寄存器C、译码器D、触发器6.下列几种A/D转换器中,转换速度最快的是()。
图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7.某电路的输入波形 u I 和输出波形 u O 如图 3所示,则该电路为()。
图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8.要将方波脉冲的周期扩展10倍,可采用()。
A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为()。
A、B、C、D、10、一个数据选择器的地址输入端有3个时,最多可以有()个数据信号输出。
A、4B、6C、8D、16三、逻辑函数化简(每题5分,共10分)1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D,约束条件:A C + A CD+AB=0四、分析下列电路。
数字电子技术基础习题及答案
数字电子技术试卷(1)一.填空(16)1.十进制数123的二进制数是 1111011 ;十六进制数是 7B 。
2.是8421BCD 码,其十进制为 861 。
3.逻辑代数的三种基本运算是 与 , 或 和 非 。
4.三态门的工作状态是 0 , 1 , 高阻 。
5.描述触发器逻辑功能的方法有 真值表,逻辑图,逻辑表达式,卡诺图,波形图 。
6.施密特触发器的主要应用是 波形的整形 。
7.设4位D/A 转换器的满度输出电压位30伏,则输入数字量为1010时的输出模拟电压为 。
8.实现A/D 转换的主要方法有 , , 。
三.化简逻辑函数(14)1.用公式法化简--+++=A D DCE BD B A Y ,化为最简与或表达式。
解;D B A Y +=-2.用卡诺图化简∑∑=mdD C B A Y ),,,,()+,,,,(84210107653),,,(,化为最简与或表达式。
四.电路如图1所示,要求写出输出函数表达式,并说出其逻辑功能。
(15)解;C B A Y ⊕⊕=, C B A AB C )(1++=,全加器,Y 为和,1C 为进位。
五.触发器电路如图2(a ),(b )所示,⑴写出触发器的次态方程; ⑵对应给定波形画出Q 端波形(设初态Q =0)(15)解;(1)AQ Q Q n +=-+1,(2)、A Q n =+1六.试用触发器和门电路设计一个同步的五进制计数器。
(15)七.用集成电路定时器555所构成的自激多谐振荡器电路如图3所示,试画出V O ,V C 的工作波形,并求出振荡频率。
(15)数字电子技术试卷(2)二.填空(16)1.十进制数的二进制数是;十六进制数是。
2.逻辑代数中逻辑变量得取值为 0、1 。
3.组合逻辑电路的输出状态只与当前输入有关而与电路原状态无关。
4.三态门的输出有0、1、高阻,三种状态,当多个三态门的输出端连在一根总线上使用时,应注意只能有1个三态门被选通。
5.触发器的基本性质有有两个稳态,在触发信号作用下状态可相互转变,有记忆功能6.单稳态触发器的主要应用是延时。
《数字电子技术基础》试题及参考答案_shijuan1
试卷一一、填空题(每空1分,共20分)1、与非门的逻辑功能为。
(全1出0,有0出1)2、数字信号的特点是在上和上都是断续变化的,其高电平和低电平常用和来表示。
3、三态门的“三态”指,和。
4、逻辑代数的三个重要规则是、、。
5、为了实现高的频率稳定度,常采用振荡器;单稳态触发器受到外触发时进入态6、同步RS触发器中R、S为电平有效,基本R、S触发器中R、S为电平有效7、在进行A/D转换时,常按下面四个步骤进行,、、、。
二、选择题(每题1分,共10分)1、有八个触发器的二进制计数器,它们最多有()种计数状态。
A、8;B、16;C、256;D、642、下列触发器中上升沿触发的是()。
A、主从RS触发器;B、JK触发器;C、T触发器;D、D触发器3、下式中与非门表达式为(),或门表达式为()。
A、Y=A+B;B、Y=AB;C、Y=BA+;D、Y=AB4、十二进制加法计数器需要()个触发器构成。
A、8;B、16;C、4;D、35、逻辑电路如右图,函数式为()。
A、F=AB+C;B、F=AB+C;AB+;D、F=A+BCC、F=C6、逻辑函数F=AB+BC的最小项表达式为()A、F=m2+m3+m6B、F=m2+m3+m7C、F=m3+m6+m7D、F=m3+m4+m77、74LS138译码器有(),74LS148编码器有()A、三个输入端,三个输出端;B、八个输入端,八个输出端;C、三个输入端,八个输出端;D、八个输入端,三个输出端。
8、单稳态触发器的输出状态有()A、一个稳态、一个暂态B、两个稳态C、只有一个稳态D、没有稳态三、判断(每题1分,共10分):1、逻辑变量的取值,1比0大。
(×)2、对于MOS门电路多余端可以悬空。
(×)3、计数器的模是指对输入的计数脉冲的个数。
(×)4、JK触发器的输入端J 悬空,则相当于J = 0。
(×)5、时序电路的输出状态仅与此刻输入变量有关。
《数字电子技术基础》课后习题及参考答案
第1章习题与参考答案【题1-1】将下列十进制数转换为二进制数、八进制数、十六进制数。
(1)25;(2)43;(3)56;(4)78解:(1)25=(11001)2=(31)8=(19)16(2)43=(101011)2=(53)8=(2B)16(3)56=(111000)2=(70)8=(38)16(4)(1001110)2、(116)8、(4E)16【题1-2】将下列二进制数转换为十进制数。
(1);(2);(3);(4)解:(1)=177(2)=170(3)=241(4)=136【题1-3】将下列十六进制数转换为十进制数。
(1)FF;(2)3FF;(3)AB;(4)13FF解:(1)(FF)16=255(2)(3FF)16=1023(3)(AB)16=171(4)(13FF)16=5119【题1-4】将下列十六进制数转换为二进制数。
(1)11;(2)9C;(3)B1;(4)AF解:(1)(11)16=(00010001)2(2)(9C)16=()2(3)(B1)16=(1011 0001)2(4)(AF)16=()2【题1-5】将下列二进制数转换为十进制数。
(1);(2);(3);(4)解:(1)()2=(2)()2=(3)()2=【题1-6】将下列十进制数转换为二进制数。
(1);(2);(3);(4)解:(1)=()2(2)=()2(3)=()2(4)=()2【题1-7】写出下列二进制数的反码与补码(最高位为符号位)。
(1)01101100;(2);(3);(4)解:(1)01101100是正数,所以其反码、补码与原码相同,为01101100(2)反码为,补码为(3)反码为,补码为(4)反码为,补码为【题1-8】将下列自然二进制码转换成格雷码。
000;001;010;011;100;101;110;111解:格雷码:000、001、011、010、110、111、101、100【题1-9】将下列十进制数转换成BCD码。
数字电子技术基础第一章练习题及参考答案
第一章数字电路基础第一部分基础知识一、选择题1.以下代码中为无权码的为。
A. 8421BCD码B. 5421BCD码C.余三码D.格雷码2.以下代码中为恒权码的为。
A .8421BCD码B. 5421BCD码C.余三码D.格雷码3. 一位十六进制数可以用位二进制数来表示。
A. 1B.2C. 4D.164.十进制数25用8421BCD码表示为。
A .10 101B .0010 0101 C. 100101 D .101015.在一个8位的存储单元中,能够存储的最大无符号整数是。
A. (256) 10B. (127) 10C. (FF) 16D. (255) 106.与十进制数(53.5) 10等值的数或代码为。
A.(0101 0011. 0101)8421BCDB.(35. 8)16C.(110101. 1)2D.(65. 4)87.矩形脉冲信号的参数有。
A.周期B.占空比C.脉宽D.扫描期8.与八进制数(47. 3) 8等值的数为:A. (100111 . 011 )2B. (27. 6)16C. (27. 3 )16D. (1 00111 . 11 )29. 常用的BCD码有。
A.奇偶校验码B.格雷码C. 8421码D.余三码10 .与模拟电路相比,数字电路主要的优点有。
A.容易设计B.通用性强C.保密性好D.抗干扰能力强二、判断题(正确打,,错误的打X)1.方波的占空比为0. 5。
()2. 8421 码1001 比0001 大。
( )3.数字电路中用“ 1”和“ 0”分别表示两种状态,二者无大小之分。
()4.格雷码具有任何相邻码只有一位码元不同的特性。
()5.八进制数(18) 8比十进制数(18) 10小。
()6.当传送十进制数5时,在8421奇校验码的校验位上值应为1。
( )7.在时间和幅度上都断续变化的信号是数字信号,语音信号不是数字信号。
()8.占空比的公式为:q = t w / T,则周期T越大占空比q越小。
(完整word版)【数字电子技术基础】试题和答案
《数字电子技术基础》一、填空题(每空1分,共5分)1.十进制9用余3码表示为 1100 。
2. 逻辑函数Y=A (B+C ),其反函数Y =C B A +。
对偶函数Y ’= A + BC 。
3. OC 门在实际使用时必须在输出端外接 负载电阻和电源 。
4. 设计模值为30的计数器至少需要 5 级触发器。
二、选择题(每题2分,共10分)1. 逻辑函数的描述有多种,下面 B 描述是唯一的。
A.逻辑函数表达式B.卡诺图C.逻辑图D. 文字说明 2. 一只四输入与非门,使其输出为0的输入变量取值组合有 D 种。
A.15B.8C.7D.1 3. 可用来暂时存放数据的器件是 B 。
A.译码器B.寄存器C.全加器D.编码器 4. D 可用来自动产生矩形脉冲信号。
A.施密特触发器B.单稳态触发器C.T 触发器D. 多谐振荡器 5. 单稳态触发器的主要用途是 C 。
A.整形、延时、鉴幅B. 整形、鉴幅、定时C.延时、定时、整形D.延时、定时、存储三、化简题(每题5分、共10分)用卡诺图化简下列逻辑函数,要求用与或式。
⒈ D C A D C A C B A D C ABD ABC Y +++++= 解:D A D C A D C A C B A D C ABD ABC Y +=+++++=得分 评卷人 复查人得分 评卷人 复查人得分 评卷人 复查人⒉ ∑∑+=)15,14,13,12,11,10()9,8,7,6,5(d m Y解:BD BC A d m Y ++=+=∑∑)15,14,13,12,11,10()9,8,7,6,5(四、分析题(共30分)1.(本题10分)分析电路,要求给出最简的与或逻辑表达式。
解:⒈逐级写表达式并化简:(6分)C B A B A C B B A B A BC B A BC B A Y +=+⋅+=⋅⊕=+⊕=)()()(⒉列真值表:(2分)A B C Y 0 0 00 0 1 0 1 00 0 1得分 评卷人 复查人0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 0 1 1 0 0⒊逻辑功能:(2分)当C 为0时,输出Y 为两输入A 、B 异或,当C 为1时,输出Y 为A ·B 。
《数字电子技术基础》课后习题及参考答案#(精选.)
第1章习题与参考答案【题1-1】将下列十进制数转换为二进制数、八进制数、十六进制数。
(1)25;(2)43;(3)56;(4)78解:(1)25=(11001)2=(31)8=(19)16(2)43=(101011)2=(53)8=(2B)16(3)56=(111000)2=(70)8=(38)16(4)(1001110)2、(116)8、(4E)16【题1-2】将下列二进制数转换为十进制数。
(1)10110001;(2)10101010;(3)11110001;(4)10001000 解:(1)10110001=177(2)10101010=170(3)11110001=241(4)10001000=136【题1-3】将下列十六进制数转换为十进制数。
(1)FF;(2)3FF;(3)AB;(4)13FF解:(1)(FF)16=255(2)(3FF)16=1023(3)(AB)16=171(4)(13FF)16=5119【题1-4】将下列十六进制数转换为二进制数。
(1)11;(2)9C;(3)B1;(4)AF解:(1)(11)16=(00010001)2(2)(9C)16=(10011100)2(3)(B1)16=(1011 0001)2(4)(AF)16=(10101111)2【题1-5】将下列二进制数转换为十进制数。
(1)1110.01;(2)1010.11;(3)1100.101;(4)1001.0101解:(1)(1110.01)2=14.25(2)(1010.11)2=10.75(3)(1001.0101)2=9.3125【题1-6】将下列十进制数转换为二进制数。
(1)20.7;(2)10.2;(3)5.8;(4)101.71解:(1)20.7=(10100.1011)2(2)10.2=(1010.0011)2(3)5.8=(101.1100)2(4)101.71=(1100101.1011)2【题1-7】写出下列二进制数的反码与补码(最高位为符号位)。
数字电子技术基础课后习题及答案
第1章习题与参考答案【题1-1】将以下十进制数转换为二进制数、八进制数、十六进制数。
〔1〕25;〔2〕43;〔3〕56;〔4〕78解:〔1〕25=〔11001〕2=〔31〕8=〔19〕16〔2〕43=〔101011〕2=〔53〕8=〔2B〕16〔3〕56=〔111000〕2=〔70〕8=〔38〕16〔4〕〔1001110〕2、〔116〕8、〔4E〕16【题1-2】将以下二进制数转换为十进制数。
〔1〕10110001;〔2〕10101010;〔3〕11110001;〔4〕10001000解:〔1〕10110001=177〔2〕10101010=170〔3〕11110001=241〔4〕10001000=136【题1-3】将以下十六进制数转换为十进制数。
〔1〕FF;〔2〕3FF;〔3〕AB;〔4〕13FF解:〔1〕〔FF〕16=255〔2〕〔3FF〕16=1023〔3〕〔AB〕16=171〔4〕〔13FF〕16=5119【题1-4】将以下十六进制数转换为二进制数。
〔1〕11;〔2〕9C;〔3〕B1;〔4〕AF解:〔1〕〔11〕16=〔00010001〕2〔2〕〔9C〕16=〔10011100〕2〔3〕〔B1〕16=〔1011 0001〕2〔4〕〔AF〕16=〔10101111〕2【题1-5】将以下二进制数转换为十进制数。
〔1〕1110.01;〔2〕1010.11;〔3〕1100.101;〔4〕1001.0101解:〔1〕〔1110.01〕2=14.25〔2〕〔1010.11〕2=10.75〔3〕〔1001.0101〕2=9.3125【题1-6】将以下十进制数转换为二进制数。
〔1〕20.7;〔2〕10.2;〔3〕5.8;〔4〕101.71解:〔1〕20.7=〔10100.1011〕2〔2〕10.2=〔1010.0011〕2〔3〕5.8=〔101.1100〕2〔4〕101.71=〔1100101.1011〕2【题1-7】写出以下二进制数的反码与补码〔最高位为符号位〕。
数字电子技术基础试卷及答案8套
数字电子技术基础1一.1.(15分)试根据图示输入信号波形分别画出各电路相应的输出信号波形L1、L2、L3、L4、和L5.设各触发器初态为“0”。
二.(15分)已知由八选一数据选择器组成的逻辑电路如下所示。
试按步骤分析该电路在M1、M2取不同值时(M1、M2取值情况如下表所示)输出F的逻辑表达式.八选一数据选择器输出端逻辑表达式为:Y=Σm i D i,其中m i是S2S1S0最小项.三.(8分)试按步骤设计一个组合逻辑电路,实现语句“A〉B”,A、B均为两位二进制数,即A(A1、A0),B(B1、B0)。
要求用三个3输入端与门和一个或门实现.四.(12分)试按步骤用74LS138和门电路产生如下多输出逻辑函数.74LS138逻辑表达式和逻辑符号如下所示。
五.(15分)已知同步计数器的时序波形如下图所示。
试用维持—阻塞型D触发器实现该计数器。
要求按步骤设计。
六.(18分)按步骤完成下列两题1.分析图5—1所示电路的逻辑功能:写出驱动方程,列出状态转换表,画出完全状态转换图和时序波形,说明电路能否自启动.2.分析图5—2所示的计数器在M=0和M=1时各为几进制计数器,并画出状态转换图。
图5—1图5—2七.八.(10分)电路下如图所示,按要求完成下列问题。
1.指出虚线框T1中所示电路名称。
2.对应画出V C、V01、A、B、C的波形。
并计算出V01波形的周期T=?。
数字电子技术基础2一.(20分)电路如图所示,晶体管的β=100,Vbe=0。
7v。
(1)求电路的静态工作点;(2) 画出微变等效电路图,求Au、r i和r o;(3)若电容Ce开路,则将引起电路的哪些动态参数发生变化?并定性说明变化趋势。
二.(15分)求图示电路中、、、及。
三.(8分)逻辑单元电路符号和具有“0"、“1”逻辑电平输入信号X1如下图所示,试分别画出各单元电路相应的电压输出信号波形Y1、Y2、Y3。
设各触发器初始状态为“0"态。
数字电子技术基础试题及答案
数字电子技术基础试题及答案一、选择题(共10题,每题2分,共20分)1. 以下哪个不是数字电子技术的基本组成部分?A. 逻辑门B. 计数器C. 模拟电路D. 地址译码器答案:C2. 下列哪个不是数字信号的特点?A. 离散B. 可逼近C. 定常D. 自补偿答案:D3. 在输出位备选的半加器中,按照大端法标识,S和C表示()A. 两个输入并且输出B. 和输入X、Y相关的一个输入和一个输出端C. 两个输入和一个输出端D. 一个输入和一个输出端答案:C4. 如图所示,用所给的逻辑门组合电路,若输入A、B分别为1、0,则输出Y的真值表达式是()A. A + BB. ABC. A - BD. A/B答案:A5. 下列哪个不属于触发器的类型?A. D触发器B. T触发器C. JK触发器D. MS触发器答案:D6. 在数字系统中,当输入的激励信号是一个脉冲信号时,输出的响应包括()A. 自动输出B. 行波C. 驻波D. 绝对值答案:B7. X = AB + CD,可以化简为A. X = (A + C)(C + D)B. X = (AC + CD)(CD)C. X = (ACD)(CD)D. X = (ACD)答案:D8. 在字长为8位的字级操作中,运算结果已知,现有A = 10101010,B = 01010101,若用A、B进行按位异或运算,结果为()A. 10101010B. 11111111C. 00000000D. 01010101答案:B9. 一个加法器的两个输入都为0,则请问输出是否为0?A. 是B. 否答案:A10. 将输出信号复制回输入端,称为()A. 反馈B. 进位C. 脉冲D. 主导答案:A二、填空题(共5题,每题4分,共20分)1. 在数字电路中,与门的基本逻辑操作是______________。
答案:乘法2. 在加法器中,当加法的结果超出了加法器的位宽时,称为_____________。
(全)数字电子技术基础课后答案
【题
(
解:(1)A=0,B=0
(2)A=0,B=1或C=1
(3)A=1,B=0,C=1
(4)A=0,B=1或C=0
【题
(
解:(1)
