时间常数RC的计算方法
RC电阻网络的时间常数和响应特性
RC电阻网络的时间常数和响应特性随着现代电子技术的快速发展，RC电阻网络成为重要的电路组件之一。
在电路设计和分析中，了解RC电阻网络的时间常数和响应特性非常重要。
本文将深入探讨RC电阻网络的时间常数和响应特性，并介绍其在实际应用中的重要性。
RC电阻网络是由电容器和电阻器组成的电路。
在RC电阻网络中，电容器的充电和放电时间是一项关键参数，称为时间常数。
时间常数决定了电容器充电或放电所需的时间，同时也决定了电路的响应速度。
在实际应用中，时间常数是评估电路性能和确定响应时间的重要指标。
在RC电阻网络中，时间常数可以通过以下公式进行计算：τ = R * C其中，τ表示时间常数，R表示电阻值，C表示电容值。
从公式可以看出，时间常数与电阻和电容的乘积成正比。
当电阻或电容值增加时，时间常数也会相应增加。
时间常数与RC电阻网络的响应特性密切相关。
对于一个RC电阻网络，当输入信号改变时，电容器需要一定的时间来充电或放电以适应新的信号。
时间常数决定了电容器充电或放电的速度，从而影响电路响应的快慢。
根据时间常数的不同，可以将RC电阻网络的响应特性分为以下几种类型：1. 高通滤波器特性：当时间常数较小的时候，RC电阻网络的响应特性为高通滤波器。
高通滤波器能够传递高频信号而抑制低频信号。
在实际应用中，高通滤波器常用于去除低频噪声和实现频率选择性。
2. 低通滤波器特性：当时间常数较大的时候，RC电阻网络的响应特性为低通滤波器。
低通滤波器能够传递低频信号而抑制高频信号。
在实际应用中，低通滤波器常用于去除高频干扰和实现频率选择性。
3. 带通滤波器特性：当时间常数介于较小和较大之间时，RC电阻网络的响应特性为带通滤波器。
带通滤波器能够传递特定范围内的频率信号而抑制其他频率信号。
在实际应用中，带通滤波器常用于信号处理和通信系统中。
除了滤波器特性，RC电阻网络的时间常数还决定了电路的稳定性和响应时间。
当时间常数较小时，电路响应速度较快，但可能不稳定。
电容rc充电时间计算方法

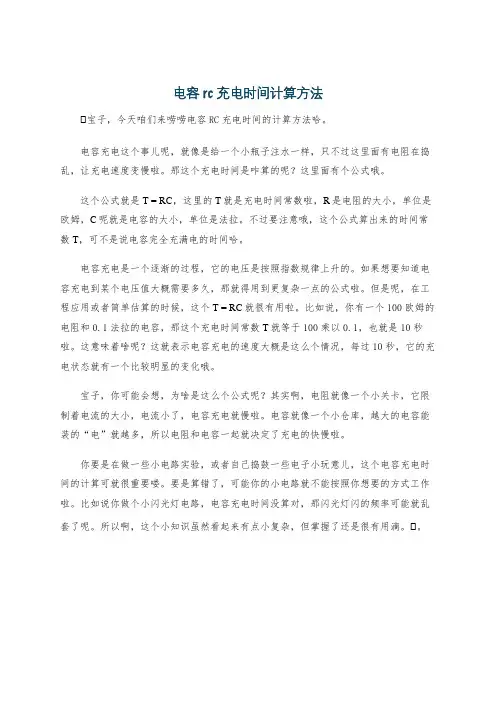

电容rc充电时间计算方法
宝子，今天咱们来唠唠电容RC充电时间的计算方法哈。
电容充电这个事儿呢，就像是给一个小瓶子注水一样，只不过这里面有电阻在捣乱，让充电速度变慢啦。
那这个充电时间是咋算的呢？这里面有个公式哦。
这个公式就是T = RC，这里的T就是充电时间常数啦，R是电阻的大小，单位是欧姆，C呢就是电容的大小，单位是法拉。
不过要注意哦，这个公式算出来的时间常数T，可不是说电容完全充满电的时间哈。
电容充电是一个逐渐的过程，它的电压是按照指数规律上升的。
如果想要知道电容充电到某个电压值大概需要多久，那就得用到更复杂一点的公式啦。
但是呢，在工程应用或者简单估算的时候，这个T = RC就很有用啦。
比如说，你有一个100欧姆的电阻和0.1法拉的电容，那这个充电时间常数T就等于100乘以0.1，也就是10秒啦。
这意味着啥呢？这就表示电容充电的速度大概是这么个情况，每过10秒，它的充电状态就有一个比较明显的变化哦。
宝子，你可能会想，为啥是这么个公式呢？其实啊，电阻就像一个小关卡，它限制着电流的大小，电流小了，电容充电就慢啦。
电容就像一个小仓库，越大的电容能装的“电”就越多，所以电阻和电容一起就决定了充电的快慢啦。
你要是在做一些小电路实验，或者自己捣鼓一些电子小玩意儿，这个电容充电时间的计算可就很重要喽。
要是算错了，可能你的小电路就不能按照你想要的方式工作啦。
比如说你做个小闪光灯电路，电容充电时间没算对，那闪光灯闪的频率可能就乱套了呢。
所以啊，这个小知识虽然看起来有点小复杂，但掌握了还是很有用滴。
。
时间常数RC的计算方法

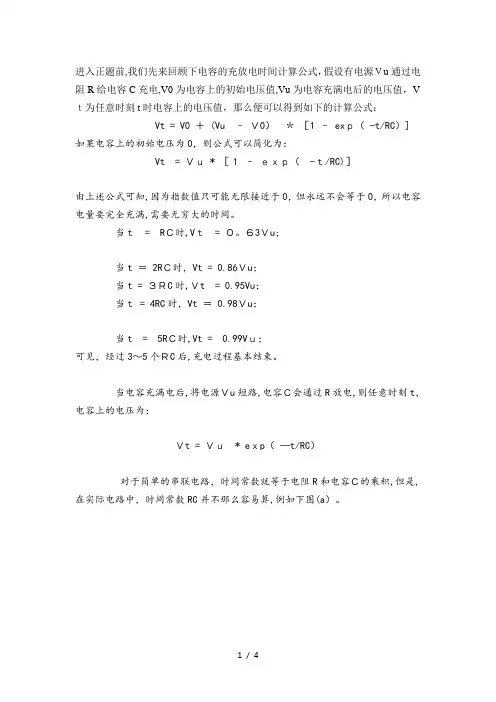

进入正题前,我们先来回顾下电容的充放电时间计算公式，假设有电源Ｖu通过电阻R给电容C充电,V0为电容上的初始电压值,Vu为电容充满电后的电压值，V ｔ为任意时刻t时电容上的电压值，那么便可以得到如下的计算公式：Vt = V0 ＋ (Vu –Ｖ0）＊［1 – exｐ（ -t/RC）]如果电容上的初始电压为0，则公式可以简化为：Vt = Ｖｕ * ［１–ｅｘｐ（-ｔ/RC)］由上述公式可知,因为指数值只可能无限接近于0，但永远不会等于0，所以电容电量要完全充满,需要无穷大的时间。
当ｔ= RＣ时,Vｔ= ０。
６3Ｖu;当t ＝ 2RＣ时，Vt = 0.86Ｖu；当t = ３ＲC时,Ｖt = 0.95Vu；当ｔ = 4RC时，Vt ＝ 0.98Ｖu；当t = 5RＣ时,Vt = 0.99Vｕ；可见，经过3～5个ＲC后,充电过程基本结束。
当电容充满电后,将电源Ｖu短路,电容Ｃ会通过R放电,则任意时刻t，电容上的电压为：Ｖt = Ｖｕ* eｘp（—t/RC）对于简单的串联电路，时间常数就等于电阻R和电容Ｃ的乘积,但是,在实际电路中，时间常数RC并不那么容易算,例如下图(a）。
对于上图(ａ),如果从充电的角度去计算时间常数会比较难，我们不妨换个角度来思考,我们知道,时间常数只与电阻和电容有关，而与电源无关，对于简单的由一个电阻R和一个电容C串联的电路来说，其充电和放电的时间参数是一样的，都是RＣ，所以，我们可以把上图中的电源短路,使电容C1放电,如上图（b)所示,很容易得到其时间常数:t = RC ＝（R1//R2）*C使用同样的方法,可以将下图（a）电路等效成（b)的放电电路形式，得到电路的时间常数：t ＝ＲC ＝Ｒ1＊（C1＋C2)用同样的方法,可以将下图(a）电路等效成(b)的放电电路形式，得到电路的时间常数：ｔ= ＲＣ＝ (（Ｒ1／/R3//R4）+R２)*C1对于电路时间常数RＣ的计算，可以归纳为以下几点：1）。
RC延时电路的延时时间计算公式

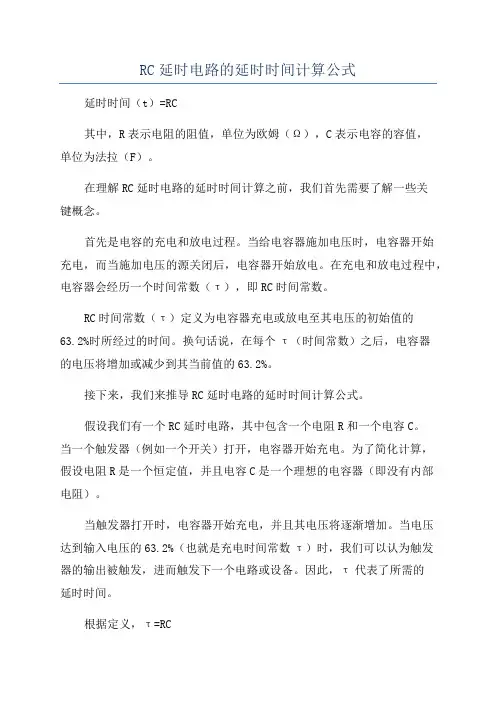

RC延时电路的延时时间计算公式延时时间（t）=RC其中，R表示电阻的阻值，单位为欧姆（Ω），C表示电容的容值，单位为法拉（F）。
在理解RC延时电路的延时时间计算之前，我们首先需要了解一些关键概念。
首先是电容的充电和放电过程。
当给电容器施加电压时，电容器开始充电，而当施加电压的源关闭后，电容器开始放电。
在充电和放电过程中，电容器会经历一个时间常数（τ），即RC时间常数。
RC时间常数（τ）定义为电容器充电或放电至其电压的初始值的63.2%时所经过的时间。
换句话说，在每个τ（时间常数）之后，电容器的电压将增加或减少到其当前值的63.2%。
接下来，我们来推导RC延时电路的延时时间计算公式。
假设我们有一个RC延时电路，其中包含一个电阻R和一个电容C。
当一个触发器（例如一个开关）打开，电容器开始充电。
为了简化计算，假设电阻R是一个恒定值，并且电容C是一个理想的电容器（即没有内部电阻）。
当触发器打开时，电容器开始充电，并且其电压将逐渐增加。
当电压达到输入电压的63.2%（也就是充电时间常数τ）时，我们可以认为触发器的输出被触发，进而触发下一个电路或设备。
因此，τ代表了所需的延时时间。
根据定义，τ=RC因为τ是以秒为单位的时间，R是以欧姆为单位的电阻值，而C是以法拉为单位的电容值，所以τ的单位为秒（s）。
进一步地，我们可以使用τ计算RC延时电路的延时时间（t）。
延时时间（t）表示从触发器打开到电容器电压达到输入电压的63.2%时所经过的时间。
t=5×τ这是因为电容器需在每个时间常数（τ）的5倍之后才能充电至接近输入电压的100%。
在实际应用中，t通常被定义为从触发器打开到电容器电压达到输入电压的98%或99%时所经过的时间。
综上所述，RC延时电路的延时时间计算公式为：延时时间（t）=5×RC在设计和计算RC延时电路时，我们可以根据需求调整电阻和电容的数值，以获得所需的延时效果。
时间常数RC的计算方法
进入正题前，我们先来回顾下电容的充放电时间计算公式，假设有电源Vu通过电阻R给电容C充电，V0为电容上的初始电压值，Vu为电容充满电后的电压值，Vt为任意时刻t时电容上的电压值，那么便可以得到如下的计算公式：Vt = V0 + (Vu – V0) * [1 – exp( -t/RC)]如果电容上的初始电压为0，则公式可以简化为：Vt = Vu * [1 – exp( -t/RC)]由上述公式可知，因为指数值只可能无限接近于0，但永远不会等于0，所以电容电量要完全充满，需要无穷大的时间。
当t = RC时，Vt = 0.63Vu；当t = 2RC时，Vt = 0.86Vu；当t = 3RC时，Vt = 0.95Vu；当t = 4RC时，Vt = 0.98Vu；当t = 5RC时，Vt = 0.99Vu；可见，经过3~5个RC后，充电过程基本结束。
当电容充满电后，将电源Vu短路，电容C会通过R放电，则任意时刻t，电容上的电压为：Vt = Vu * exp( -t/RC)对于简单的串联电路，时间常数就等于电阻R和电容C的乘积，但是，在实际电路中，时间常数RC并不那么容易算，例如下图(a)。
对于上图(a)，如果从充电的角度去计算时间常数会比较难，我们不妨换个角度来思考，我们知道，时间常数只与电阻和电容有关，而与电源无关，对于简单的由一个电阻R和一个电容C串联的电路来说，其充电和放电的时间参数是一样的，都是RC，所以，我们可以把上图中的电源短路，使电容C1放电，如上图(b)所示，很容易得到其时间常数：t = RC = (R1//R2)*C使用同样的方法，可以将下图(a)电路等效成(b)的放电电路形式，得到电路的时间常数：t = RC = R1*(C1+C2)用同样的方法，可以将下图(a)电路等效成(b)的放电电路形式，得到电路的时间常数：t = RC = ((R1//R3//R4)+R2)*C1对于电路时间常数RC的计算，可以归纳为以下几点：1).如果RC电路中的电源是电压源形式，先把电源“短路”而保留其串联内阻；2).把去掉电源后的电路简化成一个等效电阻R和等效电容C串联的RC放电回路，等效电阻R和等效电容C的乘积就是电路的时间常数；3).如果电路使用的是电流源形式，应把电流源开路而保留它的并联内阻，再按简化电路的方法求出时间常数；4).计算时间常数应注意各个参数的单位，当电阻的单位是“欧姆”，电容的单位是“法拉”时，乘得的时间常数单位才是“秒”。
如何计算时间常数RC
如何计算时间常数RC时间常数（Time Constant）是用来描述电路中元件的响应速度和衰减特性的一个重要参数。
在电子电路中，RC 时间常数通常指的是电容器与电阻器串联组成的电路中的时间常数。
计算RC时间常数的方法主要有两种：理论计算法和实验测量法。
一、理论计算法理论计算法是利用电路时间常数的定义公式来计算RC时间常数。
对于RC电路，时间常数RC定义为，当输入电压的变化率为极限值时，电容器电压（或电流）达到变化的百分之63.21.对于充电过程（电容器从零电压开始充电至其中一电压），计算时间常数的公式为：RC=R*C其中，R是电阻值，C是电容值。
2.对于放电过程（电容器从其中一电压开始放电至零电压），计算时间常数的公式为：RC=R*C与充电过程相同，时间常数RC的大小受电阻值和电容值的影响。
需要注意的是，以上的计算方法适用于简单的RC电路，不适用于复杂的电路。
二、实验测量法实验测量法是通过实验来测量RC时间常数。
下面是一种常用的实验测量方法：实验步骤：1.搭建RC电路：将电阻器和电容器串联组成RC电路。
2.通过信号源给电路提供一个方波或者脉冲信号。
3.使用示波器测量电容器两端的电压，或者通过电流表测量电容器放电电流。
4.在示波器上观察到电容器电压到达平衡位置的时间，或者电流下降到零的时间。
5.记录测量结果。
6.根据测量结果计算RC时间常数：RC = T / ln(1 - 1/e)需要注意的是，实验测量法相对于理论计算法来说更加准确，但需要具备实验条件和设备，且实验误差较大时可能需要多次实验取平均值。
总结：计算RC时间常数可以使用理论计算法和实验测量法。
理论计算法适用于简单的RC电路，通过公式计算电容器充电或放电的时间常数。
实验测量法通过实验测量电容器电压或电流的变化，通过公式计算得到时间常数。
需要根据实际情况选择合适的方法计算RC时间常数。
零基础看懂RC时间常数
假设有电源Vu通过电阻R给电容C充电，V0为电容上的初始电压值，Vu为电容充满电后的电压值，Vt为任意时刻t时电容上的电压值，那么便可以得到如下的计算公式：Vt=V0+(Vu–V0)*[1–exp(-t/RC)]如果电容上的初始电压为0，则公式可以简化为：Vt=Vu*[1–exp(-t/RC)]由上述公式可知，因为指数值只可能无限接近于0，但永远不会等于0，所以电容电量要完全充满，需要无穷大的时间。
当t=1RC时，Vt=0.63Vu；当t=2RC时，Vt=0.86Vu；当t=3RC时，Vt=0.95Vu；当t=4RC时，Vt=0.98Vu；当t=5RC时，Vt=0.99Vu；可见，经过3~5个RC后，充电过程基本结束。
RC放电：当电容充满电后，将电源Vu短路，电容C会通过R放电，则任意时刻t，电容上的电压为：Vt=Vu*exp(-t/RC)对于简单的串联电路，时间常数就等于电阻R和电容C的乘积，但是，在实际电路中，时间常数RC并不那么容易算，例如下图(a)。
对于上图(a)，如果从充电的角度去计算时间常数会比较难，我们不妨换个角度来思考，我们知道，时间常数只与电阻和电容有关，而与电源无关，对于简单的由一个电阻R和一个电容C串联的电路来说，其充电和放电的时间参数是一样的，都是RC，所以，我们可以把上图中的电源短路，使电容C1放电，如上图(b)所示，很容易得到其时间常数：t=RC=(R1//R2)*C使用同样的方法，可以将下图(a)电路等效成(b)的放电电路形式，得到电路的时间常数：t=RC=R1*(C1+C2)（电阻串联与电容并联计算相同，电阻并联与电容串联相同。
串联：各分电容的倒数之和等于总电容的倒数1/C1+1/C2+1/C3....=1/C总，两电容串联耐压为两者之和。
并联：各分电容之和等于总电容C1+C2+C3....=C总，两电容并联耐压为两者中耐压最低的用同样的方法，可以将下图(a)电路等效成(b)的放电电路形式，得到电路的时间常数：t=RC=((R1//R3//R4)+R2)*C1对于电路时间常数RC的计算，可以归纳为以下几点：1).如果RC电路中的电源是电压源形式，先把电源“短路”而保留其串联内阻；2).把去掉电源后的电路简化成一个等效电阻R和等效电容C串联的RC放电回路，等效电阻R和等效电容C的乘积就是电路的时间常数；3).如果电路使用的是电流源形式，应把电流源开路而保留它的并联内阻，再按简化电路的方法求出时间常数；4).计算时间常数应注意各个参数的单位，当电阻的单位是“欧姆”，电容的单位是“法拉”时，乘得的时间常数单位才是“秒”。
rc电路中时间常数
RC电路中的时间常数1. 简介在电路中，RC电路是由一个电阻和一个电容组成的。
电路中的时间常数（time constant）是指在RC电路中电流或电压达到稳定值所需要的时间。
时间常数是RC电路的一个重要参数，它可以影响电路的响应速度和稳定性。
2. RC电路的基本原理RC电路由一个电阻（R）和一个电容（C）组成。
电阻的作用是限制电流的流动，而电容则能够存储电荷。
当RC电路接通电源时，电流开始通过电路，并且电荷开始在电容中积累。
电流通过电路的速度由电源的电压和电阻的阻值决定。
当电流通过电阻时，会导致电压的降低。
与此同时，电容开始储存电荷，直到达到电容的最大容量。
当电容储存的电荷达到一定程度后，电流将不再流动，电路中的电流和电压保持稳定。
这意味着RC电路达到了稳态，电流和电压分别稳定在某个特定的值。
3. 时间常数的定义和计算时间常数是指RC电路达到稳态所需要的时间。
它可以用以下公式来计算：τ = R * C其中，τ表示时间常数，R表示电阻的阻值，C表示电容的容量。
可以看出，时间常数取决于电阻和电容的值。
较大的电阻或电容会导致时间常数较大，电路达到稳态所需的时间较久。
相反，较小的电阻或电容会导致时间常数较小，电路达到稳态所需的时间较短。
4. 时间常数的意义时间常数直接影响RC电路的响应速度和稳定性。
较小的时间常数表示电路的响应速度较快，电流和电压会快速达到稳定值。
这对于需要快速响应的电路非常重要，例如信号处理电路和放大器。
另一方面，较大的时间常数表示电路的响应速度较慢，电流和电压会缓慢趋向稳定值。
这对于需要稳定输出的电路非常重要，例如滤波器和稳压电路。
5. 时间常数的应用时间常数在电路设计中起着重要的作用。
以下是一些常见的应用：a. 信号处理电路在信号处理电路中，时间常数决定了电路对输入信号的响应速度。
较小的时间常数可以使电路对高频信号有更好的响应，而较大的时间常数则适用于低频信号。
b. 滤波器滤波器是一种能够去除或衰减特定频率信号的电路。
rc低通滤波器的时间常数
rc低通滤波器的时间常数RC低通滤波器的时间常数RC低通滤波器是一种常见的电子滤波器，用于将高频信号滤除，只留下低频信号。
它的工作原理是基于电容和电阻的相互作用。
在这篇文章中，我们将讨论RC低通滤波器的时间常数及其在电路设计中的应用。
时间常数是RC低通滤波器中一个重要的参数，它决定了滤波器的频率响应和信号的衰减速度。
时间常数可以通过电容和电阻的数值来计算，公式为RC，其中R代表电阻的阻值，C代表电容的容值。
时间常数越大，滤波器的频率响应越低，即滤除高频信号的能力越强。
相反，时间常数越小，滤波器的频率响应越高，对高频信号的衰减越小。
因此，通过调整时间常数的数值，可以实现对不同频率信号的滤波。
在实际应用中，RC低通滤波器广泛用于电子电路中的信号处理和滤波。
例如，在音频放大器中，为了提供更好的音质，需要滤除高频噪声和杂音。
这时可以使用RC低通滤波器来滤除高频信号，使音频信号更加清晰。
另一个常见的应用是在通信系统中的数据传输中。
在数字信号传输中，为了避免误码率的增加，需要对信号进行滤波以去除高频噪声和干扰。
RC低通滤波器可以很好地满足这个需求，保证数据传输的可靠性和稳定性。
除了以上应用，RC低通滤波器还可以用于电源电路中的稳压和去波。
当电源中存在纹波时，可以通过RC低通滤波器将其滤除，使得电源输出更加稳定。
另外，在模拟电路设计中，RC低通滤波器也常用于信号调理和信号处理，例如在传感器电路中对信号进行滤波和放大。
在设计RC低通滤波器时，需要注意选择合适的电容和电阻数值，以满足所需的滤波效果。
一般来说，电容的容值越大，滤波器的时间常数越大，对高频信号的滤除效果越好。
而电阻的阻值越大，滤波器的时间常数越小，对高频信号的衰减越小。
还需要考虑滤波器的截止频率。
截止频率是指滤波器开始对信号进行衰减的频率。
截止频率与时间常数有关，可以通过公式截止频率=1/(2πRC)来计算。
通过调整电容和电阻的数值，可以实现不同截止频率的滤波效果。
rc电路 时间常数
rc电路时间常数RC电路是一种基本的电路，由一个电容器和一个电阻器组成。
其工作原理是通过电容器的充放电过程来实现电流的传输和电压的变化。
在RC电路中，时间常数是一个非常重要的概念。
本文将介绍时间常数的概念、计算方法及其在RC电路中的应用。
一、时间常数的概念时间常数是指通过RC电路中一个电容器充放电完全改变储能状态所需的时间。
在实际应用中，时间常数是指RC电路中电容器充电至初始电压63.2%或放电至初始电压的36.8%所需的时间。
其符号为τ，单位为秒。
二、时间常数的计算方法时间常数τ的计算公式为：τ=RC，其中R是电阻值，C是电容器的电容值。
这个公式可以解释为，时间常数等于电阻值和电容值的乘积。
当电容值或电阻值改变时，时间常数也会相应地发生改变。
三、时间常数在RC电路中的应用在RC电路中，时间常数主要用来描述电容器的充放电过程。
当电容器充电时，电流通过电阻器流入电容器，电容器的电压和电荷不断增加，直到达到与输入电压相等的稳态值。
当输入电压断开时，电容器就开始放电。
电容器放电时，电容器上的电压和电荷会不断减少，直到达到与0V相等的稳态值。
由于RC电路中时间常数的存在，电容器充放电过程并非瞬时完成的，这就带来了许多实际应用上的便利。
例如，在使用RC电路进行计时时，可通过改变电阻值和电容值来控制充放电的速度，从而根据时间常数计算出所需要的时间。
此外，时间常数也被广泛应用在滤波器和实现延迟效果的电路设计中。
在滤波器中，通过改变电阻值和电容值的比例，可以根据时间常数来控制滤波器的截止频率。
截止频率是指滤波器对信号频率的削弱程度。
当信号频率高于截止频率时，滤波器对信号的削弱程度逐渐增大，过滤出高频信号；当信号频率低于截止频率时，滤波器对信号的削弱程度逐渐减小，通过低频信号。
在实现延迟效果的电路设计中，时间常数被广泛应用。
通过改变电容器的电容值和电阻器的电阻值，可以控制延迟时间的长度。
在音频处理中，延迟电路可实现许多效果，例如回声、混响等。
rc串联电路计算公式
rc串联电路计算公式
RC电路是一种常见的电路类型，由电阻和电容器串联组成。
RC 串联电路的计算公式如下：
总电阻(R) = 电阻(R1) + 电阻(R2) + 电阻(R3) + ... + 电阻(Rn)
总电容(C) = 1 / (1/电容(C1) + 1/电容(C2) + 1/电容(C3) + ... + 1/电容(Cn))
时间常数(t) = R * C
其中，总电阻是所有电阻的和，总电容是所有电容的倒数之和，时间常数是电路的响应时间。
在RC串联电路中，电流通过电阻和电容的串联，电容器会储存电荷，导致电阻两端的电压延迟变化。
根据时间常数，可以计算电路的响应时间和衰减速度，以及电容器的充电和放电过程。
- 1 -。
积分电路时间常数
积分电路时间常数一、概念解释积分电路是一种能够对输入信号进行积分运算的电路，其输出信号是输入信号的积分值。
时间常数是指电路中元件或系统对输入信号响应的快慢程度，它决定了系统的动态特性和稳态特性。
二、积分电路时间常数的计算方法1. RC积分电路的时间常数RC积分电路是一种简单常见的积分电路，其时间常数τ可以通过以下公式进行计算：τ = R × C其中，R为电阻值，C为电容值。
2. 由运放构成的积分电路的时间常数由运放构成的积分电路也称为运算放大器积分器。
其时间常数τ可以通过以下公式进行计算：τ = R × C其中，R为反馈电阻值，C为输入端与地之间的串联电容值。
3. 双T网络积分器的时间常数双T网络积分器也称为Wien桥网络积分器。
其时间常数τ可以通过以下公式进行计算：τ = 2 × R × C其中，R为双T网络中两个串联电阻之和，C为两个并联电容之和。
三、影响时间常数大小因素及调节方法1. 选择合适的元件参数电路中的电阻和电容参数决定了时间常数的大小，因此合理选择元件参数可以调节时间常数。
一般来说，时间常数越大，积分效果越好，但响应速度越慢。
因此在实际应用中需要根据具体情况进行选择。
2. 通过改变输入信号频率来调节时间常数对于RC积分电路和由运放构成的积分电路，可以通过改变输入信号的频率来调节时间常数。
当输入信号频率较高时，时间常数会减小；当输入信号频率较低时，时间常数会增大。
3. 通过串联或并联元件来调节时间常数在双T网络积分器中，可以通过串联或并联元件来调节时间常数。
具体方法是增加或减少电阻或电容值。
四、应用举例积分电路在实际应用中有着广泛的应用。
例如，在模拟计算机中经常使用RC积分电路作为模拟信号处理的基础模块；在音频处理器中使用双T网络积分器进行音频滤波等处理；在自动控制系统中使用由运放构成的积分电路进行控制系统设计等。
五、总结本文介绍了积分电路时间常数的概念及计算方法，以及影响时间常数大小的因素及调节方法。
电路时间常数公式
计算方法：（时间常数用τ表示）时间常数=RC、时间常数=L/R。
时间常数是指电容的端电压达到最大值的1/e，即约0.37倍时所需要的时间。
在电阻、电容的电路中，它是电阻和电容的乘积。
生物膜可以用电容为C和电阻为R的并联等效电路来表示，因而时间常数就是CR，若C的单位是μF（微法），R的单位是MΩ（兆欧），时间常数τ的单位就是秒。
在这样的电路中当恒定电流I流过时，时间常数是电容的端电压达到最大值（等于IR）的1—1/e，即约0.63倍所需要的时间，而在电路断开时，时间常数是电容的端电压达到最大值的1/e，即约0.37倍时所需要的时间。
表示过渡反应的时间过程的常数。
RLC暂态电路时间常数是在RC电路中,电容电压Uc总是由初始值UC(0)按指数规律单调的衰减到零,其时间常数=RC。
求时间常数时，把电容以外的电路视为有源二端网络，将电源置零，然后求出有源二端网络的等效电阻即为R在RL电路中,iL总是由初始值iL(0)按指数规律单调的衰减到零,其时间常数=L/R。
rc电路中时间常数
rc电路中时间常数 时间常数是电路中非常重要的概念之一，特别是在RC电路中。
RC 电路是由一个电阻（R）和一个电容（C）组成的电路。
在RC电路中，时间常数（τ）表示电路响应的快慢程度。
时间常数是指在RC电路中，电容充电或放电的时间。
即从电路中的开始到达稳定状态所需要的时间。
在一个RC电路中，电容充电或放电所用的时间取决于RC的乘积。
当RC乘积较小时，电容充电或放电的速度较快；当RC乘积较大时，电容充电或放电的速度较慢。
当电容开始充电时，电压会在电路中逐渐增加，直到达到与输入电压相等的稳态值。
时间常数决定了电压增加到稳态值所需的时间。
当时间常数较小时，电压以快速速度接近稳态值；当时间常数较大时，电压以较慢的速度接近稳态值。
同样，当电容开始放电时，电压会在电路中逐渐减小，直到达到0V的稳态值。
时间常数决定了电压降低到稳态值所需的时间。
与充电相似，当时间常数较小时，电压以快速速度减小；当时间常数较大时，电压以较慢的速度减小。
时间常数的计算公式是τ = RC，其中R是电阻的电阻值，单位为欧姆（Ω），而C是电容的电容值，单位为法拉（F）。
通过改变电阻或电容的值，可以调节时间常数，从而控制电路的响应速度。
在实际应用中，时间常数有重要的作用。
一个很典型的例子是使用RC电路来平滑一个直流信号。
当输入信号变化时，由于时间常数的存在，输出信号会有一个延迟响应，从而产生了一种平滑的效果。
此外，时间常数还与RC电路的频率响应有关。
在RC电路中，如果频率较高，电容无法充分充电或放电，因为其充电或放电时间很短，不足以完成操作。
因此，时间常数对于频率响应是一个重要的限制因素。
值得注意的是，时间常数并不仅仅适用于RC电路，在其他类型的电路中也同样存在。
比如在RL电路中，时间常数也表示电感充电或放电的时间。
总之，时间常数是RC电路中的一个重要概念，用于表示电容充电或放电的时间。
它决定了电路响应的快慢程度。
通过调节电阻或电容的值，可以控制时间常数，从而改变电路的响应速度。
时间常数RC的计算方法
进入正题前，我们先来回顾下电容的充放电时间计算公式，假设有电源Vu通过电阻R给电容C充电，V0为电容上的初始电压值，Vu为电容充满电后的电压值，Vt为任意时刻t时电容上的电压值，那么便可以得到如下的计算公式：Vt = V0 + (Vu – V0) * [1 – exp( -t/RC)]如果电容上的初始电压为0，则公式可以简化为：Vt = Vu * [1 – exp( -t/RC)]由上述公式可知，因为指数值只可能无限接近于0，但永远不会等于0，所以电容电量要完全充满，需要无穷大的时间。
当t = RC时，Vt = 0.63Vu；当t = 2RC时，Vt = 0.86Vu；当t = 3RC时，Vt = 0.95Vu；当t = 4RC时，Vt = 0.98Vu；当t = 5RC时，Vt = 0.99Vu；可见，经过3~5个RC后，充电过程基本结束。
当电容充满电后，将电源Vu短路，电容C会通过R放电，则任意时刻t，电容上的电压为：Vt = Vu * exp( -t/RC)对于简单的串联电路，时间常数就等于电阻R和电容C的乘积，但是，在实际电路中，时间常数RC并不那么容易算，例如下图(a)。
对于上图(a)，如果从充电的角度去计算时间常数会比较难，我们不妨换个角度来思考，我们知道，时间常数只与电阻和电容有关，而与电源无关，对于简单的由一个电阻R和一个电容C串联的电路来说，其充电和放电的时间参数是一样的，都是RC，所以，我们可以把上图中的电源短路，使电容C1放电，如上图(b)所示，很容易得到其时间常数：t = RC = (R1//R2)*C使用同样的方法，可以将下图(a)电路等效成(b)的放电电路形式，得到电路的时间常数：t = RC = R1*(C1+C2)用同样的方法，可以将下图(a)电路等效成(b)的放电电路形式，得到电路的时间常数：t = RC = ((R1//R3//R4)+R2)*C1对于电路时间常数RC的计算，可以归纳为以下几点：1).如果RC电路中的电源是电压源形式，先把电源“短路”而保留其串联内阻；2).把去掉电源后的电路简化成一个等效电阻R和等效电容C串联的RC放电回路，等效电阻R和等效电容C的乘积就是电路的时间常数；3).如果电路使用的是电流源形式，应把电流源开路而保留它的并联内阻，再按简化电路的方法求出时间常数；4).计算时间常数应注意各个参数的单位，当电阻的单位是“欧姆”，电容的单位是“法拉”时，乘得的时间常数单位才是“秒”。
rc电路充电时间计算例子
rc电路充电时间计算例子RC电路是由电阻R和电容C组成的一种电路。
在RC电路中，电容器会通过电阻器逐渐充电，而充电的时间是一个重要的参数。
下面将列举10个例子，分别计算RC电路中的充电时间。
1. 电阻值为10Ω，电容值为100μF的RC电路，充电电压为10V。
根据RC电路的时间常数公式τ=RC，可得到时间常数τ=10Ω × 100μF = 1ms。
充电时间约为5τ，即5ms。
2. 电阻值为1kΩ，电容值为10μF的RC电路，充电电压为12V。
时间常数τ=RC=1kΩ × 10μF = 10ms。
充电时间约为3τ，即30ms。
3. 电阻值为100Ω，电容值为1mF的RC电路，充电电压为5V。
时间常数τ=RC=100Ω × 1mF = 100ms。
充电时间约为 2.5τ，即250ms。
4. 电阻值为1Ω，电容值为1μF的RC电路，充电电压为3V。
时间常数τ=RC=1Ω × 1μF = 1μs。
充电时间约为4τ，即4μs。
5. 电阻值为1MΩ，电容值为10nF的RC电路，充电电压为9V。
时间常数τ=RC=1MΩ × 10nF = 10ms。
充电时间约为5τ，即50ms。
6. 电阻值为1kΩ，电容值为100pF的RC电路，充电电压为6V。
时间常数τ=RC=1kΩ × 100pF = 100ns。
充电时间约为3τ，即300ns。
7. 电阻值为10kΩ，电容值为1μF的RC电路，充电电压为15V。
时间常数τ=RC=10kΩ × 1μF = 10ms。
充电时间约为4τ，即40ms。
8. 电阻值为100Ω，电容值为1nF的RC电路，充电电压为2V。
时间常数τ=RC=100Ω × 1nF = 100ns。
充电时间约为6τ，即600ns。
9. 电阻值为1MΩ，电容值为100pF的RC电路，充电电压为10V。
时间常数τ=RC=1MΩ × 100pF = 100μs。
rc微分电路计算公式
rc微分电路计算公式
RC微分电路是一种常用的电路结构，由电容C和电阻R组成。
它可以对输入信号进行微分运算，即输出信号是输入信号的导数。
下面是RC微分电路的计算公式：
1. 时间常数τ
时间常数τ表示电路的响应速度，它等于电容C和电阻R的乘积，即τ=RC。
当输入信号改变时，电路的输出信号需要花费τ的时间才能达到稳定状态。
2. 输出电压
输出电压vout等于输入电压vin的导数，即vout=RC(dvin/dt)。
如果输入信号是正弦波，输出信号的相位比输入信号滞后90度。
3. 电流和功率
电路中的电流i等于输入电压vin除以电阻R，即i=vin/R。
电路的功率P等于电流i的平方乘以电阻R，即P=i^2R。
以上就是RC微分电路的计算公式，它们可以帮助我们更好地理解和设计微分电路。
- 1 -。
传热学时间常数的公式及物理意义
传热学时间常数的公式及物理意义计算方法：时间常数τ=RC、时间常数τ =L/R。
（时间常数用τ表示（tao四声））1、时间常数是指电容的端电压达到最大值的1/e，即约0.37倍时所需要的时间。
2、在电阻、电容的电路中，它是电阻和电容的乘积。
3、RLC暂态电路时间常数是在RC电路中,电容电压Uc总是由初始值UC(0)按指数规律单调的衰减到零,其时间常数=RC。
4、求时间常数时，把电容以外的电路视为有源二端网络，将电源置零，然后求出有源二端网络的等效电阻即为R，在RL电路中，iL总是由初始值iL(0)按指数规律单调的衰减到零，其时间常数=L/R。
时间常数除了应用在电路中，还应用在电机、传热学、放射性测井仪器、心电图机方面。
1、电机的机械时间常数电机的机械时间常数是指此电机在额定电压给定，空载情况下，转速达到额定转速的63%时所需的时间。
此参数衡量的主要是电机的启动特性，如空心杯的电机，一般都是1-50ms左右。
2、传热学的时间常数热电偶的时间常数是指采用集总参数法分析时，物体过余温度降到初始过余温度的36.8%所需要的时间。
在用热电偶测定流体温度的场合，热电偶的时间常数是说明热电偶对流体温度变动响应快慢的指标。
3、放射性测井仪器中的时间常数放射性测井仪器中计数率表的时间常数由积分回路中电阻和电容的乘积确定，其值根据计数率、测井速度和要求的测量精度选定。
计数率低,则需较大的时间常数才能保证必要精度；但时间常数大，仪器惰性大，测井速度即相应降低。
4、心电图机的时间常数心电图机的技术指标之一，是指标准灵敏度方波从最高(100%)幅值下降到37%幅值时所需要的时间，单位是秒。
时间常数与心电图波下降速率有关,时间愈长幅值下降愈慢,反之越快。
rc时常数与电容电压关系
rc时常数与电容电压关系
RC时常数（RC time constant）是描述电容器充放电过程的一
个重要参数。
它与电容器的电容值和电阻值有关。
RC时常数可表示为：
τ = R * C
其中τ为RC时常数，R为电阻值，C为电容值。
RC时常数与电容电压的关系可用以下公式表示：
V(t) = Vp * (1 - e^(-t/τ))
其中V(t)为电容电压随时间变化的函数，Vp为初始电压，t为
时间。
这个公式描述了电容充电的过程。
随着时间的增加，电容电压逐渐接近初始电压Vp，但不会完全达到Vp。
τ值越大，电容
器充电过程中电压的变化越慢。
需要注意的是，这个公式只适用于理想电容器和理想电路条件。
在实际情况下，电容器本身的内部电阻和电路中的其他元件会对电容的充电过程产生影响。
