井巷设计与施工
井巷设计与施工-第十和十一章
单向贯通 双向贯通 部分断面贯通
2、断面
全断面一次贯通
二、提升设施的改装
改绞原则
临时改绞
过渡期最短 有足够的提升能力
井巷过渡期的改装工作
（一）主---副---主的改装顺序
1、主副井未贯通前，主副井各自吊桶提升 2、主井临时改绞，副井吊桶提升；（15~20天） 3、主井临时提升，副井永久装备；（6~8个月） 4、副井永久提升，主井永久装备；（8~10个月）
三、编制施工组织设计的原则
8. 做好人力、物力的综合平衡，克服季节影响，恰当安排冬、雨季施工项 目，提高施工连续性和均衡性。 9. 尽量利用永久设施，永久建筑为施工服务，减少大临工程，合理紧凑地 布置场地，节约施工用地，在已征土地外，尽量不再为施工需要征地 （或租地）。 10.加强环境保护、消防安全、工业卫生、劳动保护意识，确保工程建设施 工的环境保护、消防安全、工业卫生和劳动保护。永久性的环保工程 、消防工程、安全技措工程尽早开工，提前使用。 11.大型煤矿建设要为分期建设、分期投产创造条件，充分考虑生产人员提 前进矿和提前出煤的条件 。
主动控制与被动控制
二、目标控制的基本理论
（二）主动控制和被动控制相结合
§11.3
施工阶段的工期控制
一、工期控制的范围及任务
施工阶段的工期控制 二、工期控制的原则、依据及措施
施工阶段的工期控制 三、工期控制的过程
施工阶段的工期控制 四、工期控制的内容及影响因素
（一）工期控制的内容 1. 施工准备阶段 （1）征购土地及处理好工农关系。（2）施工井筒检查钻孔 。（3）平整场地、障碍物拆除，建临时防洪设施。（4）施 测工业场地测量基点、导线、高程及标定各井筒、建筑物位 置。（5）解决供电、供水、通讯、公路交通。（6）解决井 筒开凿期间所需的提升、排水、通风、压风、排矸、供热等 综合生产系统。（7）解决施工人员生活福利系统的建筑和 设施。（8）落实施工队伍和施工设备。（9）解决井筒开凿 所必备的准备工作。
井巷工程施工组织措施(3篇)
第1篇一、工程概况井巷工程是指为采矿、冶金、地下工程等工程服务的各种矿井、隧道、巷道等工程的施工。
本工程主要内容包括平巷、巷道交岔点、井下车场及其硐室、斜井、斜坡道、天井的设计与施工，支护工程，复杂地质条件下的巷道施工，劳动施工组织，以及竖井的设计与施工等。
二、施工组织措施1. 施工准备（1）组织机构：成立项目经理部，下设工程技术部、质量安全管理部、物资设备部、施工管理部、财务部等部门。
（2）人员配置：根据工程规模和施工进度，合理配置各类技术人员、施工人员和管理人员。
（3）技术方案：编制详细的施工组织设计，明确施工工艺、施工顺序、施工质量要求、安全措施等。
2. 施工工艺（1）平巷施工：采用掘进、支护、出渣、测量、通风等工序进行。
（2）竖井施工：采用锁口施工、表土施工、基岩施工、支护、井筒装备等工序进行。
（3）斜井、斜坡道、天井施工：采用掘进、支护、出渣、测量、通风等工序进行。
3. 施工质量控制（1）严格执行施工规范和设计要求，确保工程质量。
（2）加强原材料、半成品、成品的检验，确保材料质量。
（3）加强施工过程中的质量监控，发现问题及时处理。
（4）做好施工记录，为工程验收提供依据。
4. 施工安全管理（1）建立健全安全管理制度，加强安全教育培训，提高员工安全意识。
（2）严格执行安全生产操作规程，确保施工安全。
（3）加强施工现场安全管理，消除安全隐患。
（4）做好应急预案，确保突发事件得到及时有效处置。
5. 施工进度管理（1）制定合理的施工进度计划，确保工程按期完成。
（2）加强施工进度监控，及时调整施工计划。
（3）优化资源配置，提高施工效率。
6. 施工成本管理（1）编制详细的施工成本预算，严格控制成本支出。
（2）加强物资设备管理，降低损耗。
（3）优化施工方案，提高施工效率，降低施工成本。
7. 施工环境保护（1）遵守国家环保法规，做好施工现场的环境保护工作。
（2）加强施工现场的粉尘、噪音、废水等污染源治理。
井巷工程-巷道交叉口设计与施工
技术挑战：巷道 交叉口设计复杂， 施工难度大
安全挑战：井巷工 程存在安全隐患， 需要加强安全管理
环保挑战：井巷工 程对环境影响较大， 需要采取环保措施
机遇：随着科技的 发展，井巷工程将 迎来新的技术突破 和发展机遇
井巷工程发展的战略规划和政策建议
加强科技创新，提高井巷工程的技术水平和安全性能 加强人才培养，提高井巷工程从业人员的专业素质和技能水平 加强政策支持，鼓励企业加大井巷工程的投资力度 加强国际合作，引进国外先进的井巷工程技术和管理经验
案例背景：某矿区井巷工程 分析方法：实地考察、数据收集、模型构建、模拟分析 流程：现场勘查、数据采集、模型建立、模拟计算、结果分析、方案优化 案例分析结果：优化后的井巷工程设计方案，提高了工程效率和安全性
某矿区井巷工程案例的优化和创新点
优化设计：采用先进的巷道交叉口 设计，提高安全性和效率
智能化管理：引入智能化管理系统， 提高管理效率和准确性
巷道交叉口施工的方法和流程
确定交叉口位置：根据设计图纸和现场实际情 况确定交叉口的位置。
铺设交叉口：使用混凝土、沥青等材料铺设交 叉口，确保交叉口的平整度和耐磨性。
开挖交叉口：使用挖掘机、装载机等设备进行 开挖，确保交叉口的尺寸和形状符合设计要求。
检查交叉口：对交叉口进行质量检查，确保交 叉口的质量符合设计要求。
添加标题
添加标题
添加标题
添加标题
设计步骤：确定交叉口位置、设计 交叉口形状、设计交叉口尺寸、设 计交叉口连接方式
设计注意事项：考虑巷道交叉口的 通风、照明、排水、防尘等要求， 确保交叉口的安全性和舒适性。
巷道交叉口设计的优化和创新
优化设计：提 高交叉口的通 行效率和安全
性
井巷工程-巷道交叉口设计与施工
建立健全安全管理体系，制定详细的安全操作规程和应急预 案；加强现场安全管理，确保施工人员佩戴安全防护用品； 定期进行安全检查和隐患排查，及时消除安全隐患。
04 巷道交叉口施工案例分析
案例一：某煤矿巷道交叉口施工
工程概况
该煤矿巷道交叉口为T型交叉，主巷道长度约800m，支巷 道长度约400m，交叉口处顶板不稳定，需要采取特殊支护 措施。
05 巷道交叉口常见问题及解 决方案
设计阶段常见问题
01
02
03
04
设计理念落后，不符合 现代矿井生产需求。
巷道布置不合理，导致 交叉口过多或过于复杂。
缺乏详细的地质勘探资 料，设计基础不扎实。
安全设施设计不完善， 存在安全隐患。
施工阶段常见问题
01
02
03
04
施工质量不达标，导致交叉口 稳定性差。
施工进度缓慢，影响矿井整体 生产计划。
施工现场管理混乱，存在安全 隐患。
施工人员技能水平不足，难以 保证施工质量。
运营维护阶段常见问题
交叉口变形、破坏严重，影响矿井正 常生产。
维护不及时，导致交叉口状况进一步 恶化。
安全监测设施不完善，难以及时发现 问题。
运营管理不善，存在违规操作现象。
针对性解决方案与建议
01
设计阶段
加强前期地质勘探工作，优化巷道布置方案，完善安全设施设计，提高
设计水平和质量。
02
施工阶段
加强施工现场管理，提高施工人员技能水平，严格控制施工质量，确保
交叉口稳定性和安全性。
03
运营维护阶段
完善安全监测设施，加强交叉口变形、破坏监测工作，及时发现并处理
问题；加强维护管理工作，确保交叉口处于良好状态；加强运营管理工
井巷工程施工设计

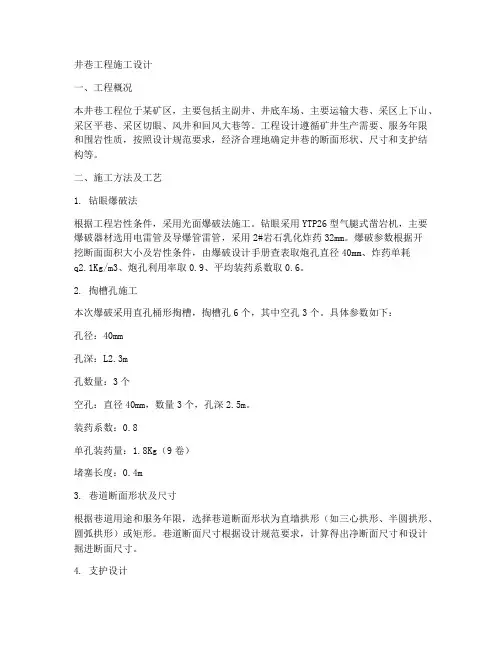

井巷工程施工设计一、工程概况本井巷工程位于某矿区，主要包括主副井、井底车场、主要运输大巷、采区上下山、采区平巷、采区切眼、风井和回风大巷等。
工程设计遵循矿井生产需要、服务年限和围岩性质，按照设计规范要求，经济合理地确定井巷的断面形状、尺寸和支护结构等。
二、施工方法及工艺1. 钻眼爆破法根据工程岩性条件，采用光面爆破法施工。
钻眼采用YTP26型气腿式凿岩机，主要爆破器材选用电雷管及导爆管雷管，采用2#岩石乳化炸药32mm。
爆破参数根据开挖断面面积大小及岩性条件，由爆破设计手册查表取炮孔直径40mm、炸药单耗q2.1Kg/m3、炮孔利用率取0.9、平均装药系数取0.6。
2. 掏槽孔施工本次爆破采用直孔桶形掏槽，掏槽孔6个，其中空孔3个。
具体参数如下：孔径：40mm孔深：L2.3m孔数量：3个空孔：直径40mm，数量3个，孔深2.5m。
装药系数：0.8单孔装药量：1.8Kg（9卷）堵塞长度：0.4m3. 巷道断面形状及尺寸根据巷道用途和服务年限，选择巷道断面形状为直墙拱形（如三心拱形、半圆拱形、圆弧拱形）或矩形。
巷道断面尺寸根据设计规范要求，计算得出净断面尺寸和设计掘进断面尺寸。
4. 支护设计支护设计根据围岩性质和稳定性，选择合适的支护结构。
常用的支护结构包括锚喷支护、砌碹支护和棚式支护等。
支护参数根据围岩条件，通过计算确定。
5. 施工组织管理井巷工程施工组织管理包括施工方案编制、施工进度计划、人员组织、材料供应、质量控制、安全管理和环境保护等方面。
施工前应编制详细的施工组织设计，明确施工顺序、施工方法、质量标准和安全措施。
施工过程中，应严格按照施工组织设计进行作业，确保工程质量和安全。
三、施工设备及材料1. 施工设备根据工程需要，配备相应的施工设备，包括钻眼机具、爆破器材、挖掘机、装载机、运输车辆、支护施工设备等。
2. 材料供应根据施工进度计划，提前组织材料供应，确保材料质量合格、供应及时。
主要材料包括炸药、雷管、导爆管、钢筋、水泥、砂浆等。
井巷工程立井设计与施工课件
井巷工程立井设计与施工
11.4.2 装岩提升工作
§11.4.2.1 装岩工作 § 常用的抓岩机：NZQ2－0.11；长绳悬吊型
（HS）；中心回转式（HZ）；环行轨道式 （HH）；靠壁式（HK）
井巷工程立井设计与施工
图10－14 中心回转式抓岩机 1－抓斗；2－机架；3－臂杆；4－变幅油
缸；5－回转机构；6－提升绞车 7－回转动力机；8－变幅气缸；9－增压
§ 表土开挖一定深度后，先砌筑临时锁口。将事先用槽钢制成 的井圈固定于临时锁口中，Z型钩挂在固定好的井圈上，其 下端悬挂另一圈井圈。两层井圈之间用木背板封闭土层。如 此随着井筒的不断开挖，一圈一圈地悬挂井圈，直到表土掘 进完毕。然后由下向上逐渐拆除井圈，逐渐按设计表土段及 井颈段支护厚度砌永久支护，最后进行永久锁口的砌筑。该 方法一般适用于稳定表土层且厚度不大的土层。
图10-4 型钢组合罐道和滚动罐耳 1－型钢组合罐道；2－滚轮；3－罐道梁；
4－滚动罐耳底座（固定在罐笼上）； 5－滚轮支座；6－轴承
井巷工程立井设计与施工
§11.2.2. 2 柔性罐道
§ 一般为钢丝绳罐道，分 上张紧和下张紧：
§ 上张紧方式井筒装备主 要有：罐道钢丝绳、防 撞和制动钢丝绳、天轮、 拉紧装置、提升容器的 导向装置、井口及井底 的局部刚性罐道、中间 水平的稳罐装置。
井巷工程立井设计与施工
11.2.2.3 罐道梁
§ 在井筒中水平设置的用以固定罐道的梁。 § 在井筒全深内每隔一定距离设置一层，层间距根据
罐道的形式确定。采用钢轨罐道时，标准钢轨长 12.5m，需4层固定，故层间距为4.168m，型钢 （组合）罐道可采用4m或6m的层间距。罐梁固定 可采用梁窝式或锚杆托架。
井巷工程立井设计与施工
井巷工程施工规范(3篇)
第1篇一、总则为确保井巷工程施工质量和安全，提高施工效率，根据国家有关法律法规和行业规定，特制定本规范。
本规范适用于各类矿山井巷工程施工，包括但不限于竖井、斜井、斜坡道、平巷、天井、溜井、硐室等。
二、施工准备1. 工程设计：井巷工程施工前，必须具备完整的工程设计文件，包括施工图纸、设计说明书、施工组织设计等。
2. 施工组织设计：施工组织设计应根据工程设计文件、现场条件、施工技术要求等编制，明确施工工艺、施工顺序、施工质量、安全措施等内容。
3. 施工队伍：施工队伍应具备相应的资质和施工经验，人员配备应满足施工需求。
4. 施工材料：施工材料应符合设计要求和质量标准，并具有合格证明。
5. 施工设备：施工设备应满足施工需求，具备良好的性能和可靠性。
6. 施工现场：施工现场应具备安全、环保、文明施工条件。
三、施工工艺1. 施工顺序：井巷工程施工应遵循“先基础、后主体、先地下、后地上”的原则。
2. 施工方法：根据井巷工程类型、地质条件、施工环境等因素，选择合适的施工方法，如掘进、支护、排水、通风等。
3. 施工质量控制：严格执行施工规范和质量标准，加强施工过程中的质量检查，确保工程质量。
4. 施工安全：加强施工现场安全管理，严格执行安全操作规程，确保施工安全。
四、施工管理1. 施工进度管理：制定合理的施工进度计划，加强施工进度控制，确保工程按期完成。
2. 施工成本管理：合理编制施工预算，加强成本控制，降低工程成本。
3. 施工质量管理：建立健全质量管理体系，加强施工过程中的质量检查，确保工程质量。
4. 施工安全管理：加强施工现场安全管理，严格执行安全操作规程，确保施工安全。
五、施工验收1. 施工验收标准：井巷工程施工验收应严格按照国家有关法律法规和行业标准执行。
2. 施工验收程序：井巷工程施工验收应按照设计文件、施工规范和施工组织设计进行。
3. 施工验收内容：井巷工程施工验收主要包括工程质量、安全、进度、环保等方面。
井巷工程-巷道交叉口设计与施工[整理版
06 案例分析：成功实践分享
案例背景介绍
巷道交叉口工程概述
介绍巷道交叉口工程的基本情况，包 括工程规模、地质条件、设计要求等 。
成功案例选取原因
阐述为何选取该案例进行分析，该案 例在巷道交叉口设计与施工方面的成 功之处及借鉴意义。
成功经验总结
设计理念创新
强调在巷道交叉口设计中应注重理念创新，结合工程实际情况，采用先进的设计理念和方 法。
市场需求变化
预测市场需求变化对巷道交叉口设计与施工的影响，如矿 业市场的发展趋势、巷道交叉口工程的需求变化等。
THANKS FOR WATCHING
感谢您的观看
维护保养记录管理
建立维护保养档案
对每次检查、评估、修复加固等维护保养工作进行记录，形成完 整的维护保养档案。
档案内容整理与更新
定期对档案内容进行整理，更新最新维护保养信息，确保档案的准 确性和完整性。
档案利用与分析
利用维护保养档案进行数据分析，总结巷道交叉口维护管理经验和 教训，为优化后续工作提供参考。
应急预案制定及演练实施
根据可能发生的突发事件，制定 完善的应急预案。
配备应急救援设备和物资，确保 及时响应和处理。
定期组织应急演练，提高员工应 急处置能力。
05 巷道交叉口维护管理策略
定期检查与评估机制建立
设定定期检查周期
根据巷道交叉口使用频率和重要性，设定日检、周检、月检等不 同的检查周期。
符合设计要求和使用功能。
验收文件
03
整理相关验收文件，包括质量检测报告、验收记录等，作为工
程竣工验收的依据。
04 安全生产与环境保护措施
安全生产管理体系建立
确立安全生产管理方 针和目标，明确各级 管理人员职责。
井巷工程实施方案
井巷工程实施方案一、项目背景井巷工程是指利用井巷设计和施工技术，将地下水文地质工程干预或治理所需的井巷工程工作，包括井孔钻井、灌浆、注浆、压裂、水文地质勘探和水文地质变质等工作。
井巷工程通常实施在地下水工程、煤矿工程、地质灾害治理等项目中，具有重要的作用。
二、项目范围本次井巷工程实施项目包括以下范围：1. 井巷设计：综合考虑地质情况、工程需求、施工技术等因素，进行合理的井巷设计。
2. 井巷施工：根据设计方案，进行井孔钻井、灌浆、注浆、压裂等工程施工。
3. 井巷监测：对施工过程中的井巷进行监测，确保施工质量和安全。
4. 井巷维护：对井巷施工后的维护工作，保证工程长期稳定运行。
三、实施方案1. 井巷设计根据项目实际需求和地质情况，委托专业设计单位进行井巷设计，包括井孔钻井方案、灌浆、注浆、压裂等施工方案，确保设计方案合理可行。
2. 井巷施工（1）井孔钻井：选取合适的井孔位置，进行井孔的钻探工作，保证井孔的稳定和安全。
（2）灌浆、注浆：根据地质情况，进行灌浆、注浆工作，加固井孔周边地质结构，提高地下水工程的稳定性。
（3）压裂：对需要进行压裂处理的地质结构，采取合适的压裂技术，保障工程的正常进行。
3. 井巷监测对井巷施工过程中的钻孔、注浆、灌浆、压裂等工程进行严格监测，及时查找问题并解决，保障施工质量和安全。
4. 井巷维护井巷工程施工完成后，对井巷工程进行定期维护，保持工程稳定和安全。
四、工程资源1. 人力资源：具备井巷设计、施工、监测和维护等技术团队。
2. 技术资源：具备钻井、灌浆、注浆、压裂等工程所需的技术设备和工具。
3. 财务资源：具备项目实施所需的资金和物资资源。
五、实施计划1. 井巷设计：委托设计单位进行井巷设计，完成设计方案的编制和审核，预计耗时1个月。
2. 井巷施工：根据设计方案，进行钻井、灌浆、注浆、压裂等工程施工，预计耗时3个月。
3. 井巷监测：对施工过程中的井巷进行监测，保证施工的质量和安全，预计监测周期为3个月。
07井巷工程第十章井筒设计与施工
合，应用深度更大。如图12-15。
29
2/14/2020
㈢提升方式
1．汽车起重机。适用于井筒深度尚未超过30m的情况下， 只能采用很小的吊桶，运行速度很慢。
2．三角架。它是一种用于井筒深度未超过20m的情况下， 效率低，设备简单，使用方便。
三脚架构件可用圆木，也可用钢管，图12-16。还有用双面 三角架的(图12-17) 。
2/14/2020
7
二、提升容器选择
㈡提升容器选择
提升容器的选择是由井筒用途和矿井年产量决定的。 专门用作提升矿石的容器，通常选用箕斗； 用作升降人员、材料、设备、提升矸石的容器选用罐笼。 一套提升设备兼作提升矿石和升降人员用时，应选用罐笼。 当一个井筒装有两套提升设备时，提矿石的容器选用箕斗， 而升降人员的提升容器仍选用罐笼。 提升容器的大小应通过具体计算来确定，也可以参照表 12—1选取。表中提升容器具体规格尺寸，可参照有关的产品 目录查取。
2/14/2020
6
刚性罐道的布置方式有 单侧布置（ 12-2，c ）、双 侧布置（12-2，a，d ）和正 面布置（12-2，b ）三种。
钢丝绳罐道的布置方 式如图12-2e和f所示。
钢丝绳罐道的根数为 2～4根，在大、中型矿井 中通常采用四根罐道。四 根钢丝绳罐道可布置在提 升容器的一侧或布置成四 角形。轨，也有采用43kg/m 钢轨的。每根钢轨的标准长度为12.5m，考虑到井筒内冬夏 温差，钢轨接头处须留有4.5㎜的伸缩缝。安装罐道时，每 根钢轨罐道卡在四层罐道梁上，钢轨罐道与工字钢罐道梁之 2间/14的/202连0 接，采用特制的罐道卡子和螺栓固定如图12-4所示。11
根据表土的性质及其所采用的施工设施，井筒表土施工
井巷工程施工课程
井巷工程施工课程是一门针对矿山、地下工程、城市建设等领域中井巷工程建设的专业课程。
该课程旨在使学生掌握井巷工程的基本理论、设计方法、施工技术和管理知识，具备井巷工程建设的实际操作能力。
井巷工程施工课程的内容主要包括以下几个方面：1. 井巷工程概述：介绍井巷工程的定义、分类、作用和施工特点。
使学生了解井巷工程在各个领域中的应用和发展前景。
2. 井巷工程设计：包括井巷断面设计、井巷支护设计、井巷施工工艺设计等。
培养学生掌握井巷工程设计的基本原理和方法，具备井巷工程设计的能力。
3. 井巷工程施工技术：包括钻眼爆破技术、井巷掘进技术、井巷支护技术、井巷施工组织管理等。
使学生熟悉井巷工程施工的基本工艺和方法，具备井巷工程施工的操作能力。
4. 井巷工程质量控制与验收：介绍井巷工程质量控制的原则、方法和验收标准。
培养学生掌握井巷工程质量控制和验收的知识，具备井巷工程质量控制和验收的能力。
5. 井巷工程安全与环保：介绍井巷工程安全施工和环保要求。
使学生了解井巷工程安全施工和环保的重要性，具备井巷工程安全施工和环保的意识和能力。
井巷工程施工课程的教学方法包括理论教学和实践教学相结合。
理论教学通过课堂讲授、案例分析等方式进行，使学生掌握井巷工程施工的基本理论和方法。
实践教学通过现场实习、课程设计等方式进行，使学生熟悉井巷工程施工的实际情况，提高学生的实际操作能力。
井巷工程施工课程的考核方式包括课堂提问、作业、实习报告、课程设计等。
通过这些考核方式，检验学生对井巷工程施工知识的掌握程度和实际操作能力。
学习井巷工程施工课程，可以使学生掌握井巷工程施工的基本理论和方法，具备井巷工程施工的实际操作能力，为将来从事井巷工程设计、施工和管理等工作打下坚实的基础。
矿山井巷工程施工方法
矿山井巷工程施工方法一、前期准备工作1. 进行勘探和测量：在开始施工前，需要对矿山井巷的位置和地质条件进行勘探和测量，以确定开挖的位置、尺寸和方向。
2. 制定施工方案：根据勘探和测量结果，结合工程要求和实际情况，制定施工方案，包括开挖序列、支护方案、排水方案等。
二、开挖工程1. 井巷开挖：根据施工方案，采用适当的开挖方法和设备进行井巷的开挖作业。
一般采用爆破、机械或手工开挖等方式，根据地质情况灵活选择。
2. 支护工程：开挖完成后，需要进行支护工程，包括灌浆、锚杆、喷射混凝土等方式进行井巷壁的支护，以增强其稳定性和安全性。
三、排水工程1. 排水井开挖：在井巷工程中，常常需要进行排水井的开挖，以保证井巷的排水畅通。
排水井的开挖需要注意地质条件和水文地质情况，采用合适的排水方法和设备。
2. 排水系统建设：在排水井开挖完成后，需要建立排水系统，包括安装排水管道、排水泵等设备，确保井巷内部的排水通畅。
四、设备安装1. 井巷设备安装：根据实际需要，在井巷中安装必要的设备，包括通风设备、输送设备、照明设备等，以保障井巷内作业人员的安全和工作效率。
2. 检测和调试：设备安装完成后，需要进行检测和调试，确保设备运行正常，达到设计要求。
五、安全管理1. 安全培训：在施工前，需要对施工人员进行安全培训，包括矿山井巷工程的相关安全知识和操作规程，提高安全意识和操作技能。
2. 安全监控：在施工过程中，需要加强安全监控，定期检查井巷的支护和设备情况，及时发现和处理安全隐患。
六、施工质量检查1. 施工质量验收：在施工完成后，进行施工质量验收，对井巷工程的开挖、支护、排水、设备安装等方面进行检查，确保工程质量符合相关标准和要求。
2. 质量保证措施：根据验收结果，对存在的质量问题进行整改，并建立质量保证措施，确保井巷工程的长期稳定和安全运行。
综上所述，矿山井巷工程施工需要严格按照施工方案和操作规程进行，保证工程质量和安全。
同时，加强安全管理和质量保证措施，确保矿山井巷工程的顺利实施和运行。
井巷工程
第一章平巷设计与施工1、井巷：为达到采矿目的在矿体和岩体中所掘进的一系列通道和空间的总称。
巷道断面设计主要是选择断面形状和确定断面尺寸、支护形式选择和巷道内其他设施的布置。
设计的原则是：在满足安全、生产和施工要求的条件下，力求提高断面利用率，取得最佳的经济效果。
2、巷道断面设计的内容和步骤㈠选择巷道断面形状；㈡根据巷道中通过的设备、支架参数和道床参数、通风和行人要求，确定净断面尺寸，计算出掘进断面尺寸；㈢布置水沟和管缆；㈣绘制巷道断面施工图，工程量表、材料消耗量一览表。
3、断面形状选择时主要考虑的因素：地压大小、巷道的用途及服务年限、支护材料与方式、巷道施工方法、通风阻力。
4、巷道断面尺寸是根据通过巷道中运输设备的类型和数量、运行速度、轨道数目、支护材料及结构形式和各种安全间隙等来确定的。
最后，还必须用通过该巷道的风量来校验，应满足通风要求。
内容：净宽度、净高度、道床参数与水沟、管缆布置、支护参数的选择、坡度、风速验算5、平巷施工的主要工序：凿岩、爆破、通风、装岩、运输和支护。
6、防尘：1．湿式钻眼是综合防尘最主要的技术措施。
2．喷雾、洒水对防尘和降尘都有良好的作用。
3．加强通风排尘工作。
4．加强个人防护工作。
7、装岩机的选择：选择装岩机考虑的因素比较多，主要包括巷道断面大小；装岩机的装载宽度和生产率，适应性和可靠性，操作、制造和维修的难易程度；装岩机的造价和效率等。
8、工作面调车：固定错车场调车法，一般用机车调车，人力辅助。
不能紧跟工作面，装岩机的工时利用率低，适用于工程量不大，进度较慢的工程。
活动式错车场调车法：器具移动灵活，可以紧跟工作面前移。
9、转载作业线：胶带转载机作业线、转载斗车作业线、新-1型胶带转载车作业线、梭式矿车作业线岩巷掘进机械化作业线组配的原则1．掘进中各主要工序，如钻眼、装岩、调车、运输等均应采用机械化作业。
机械化作业线的链条不能有间断现象。
2．各工序使用的机械设备，在生产能力上要匹配合理、相互适应，避免设备能力相差悬殊而影响某些设备潜力的发挥。
井巷设计与施工说明书
井巷设计与施工设计说明书一、 巷道断面选择及计算1、选择巷道断面形状和支护材料该矿年产量90万t ，该运输大巷服务年限较长，穿过岩层较稳固，预计巷道承受较大低压，故选用拱高f 0=B 0/3 的三心拱形断面，轨距900mm 双轨运输线路，喷锚作为永久支护。
2、确定巷道断面尺寸A 、确定巷道净宽度B 0查表1-2得知：ZK10—9/550电机车宽1150mm 、高1550mm 、中心距1450mm 。
YDC4.0矿车宽1600mm 、高1600mm 、中心距1900mm 。
两者比较取大值，故运输设备宽度b=1600mm 、两轨中心距s=1900mm 。
查表1-1、表1-3，取安全间隙b 1=300mm ，取人行道宽度b 2=800mm ，所以两电机车之间距离m=s –b=1900-1600=300mm 。
故净宽度B 0B 0=b 1+2b+m+b 2=300+2×1600+300+800=4600mmB 、选择道床参数根据本巷道过的运输设备，查表1-7、表1-8，选用24kg/m 钢轨，采用钢筋混凝土轨枕。
轨面水平至地板之间距离h 6=400mm ，地板水平道渣水平之间距离h 5=250mm ，所以道渣水平至轨面水平之间距离h 4=h 6-h 5=400-250=150mm.C 、确定巷道净高度H 0a 拱高f 0及参数f 0=B 0/3 =1/3×4600=1533mm大圆弧半径R=0.692B 0=3183.2mm小圆弧半径r=.0.261B 0=1200.6mmb 巷道净墙高h 2。
1）按电机车架线要求确定。
设架线导电弓子宽度的1/2为400mm ，即K=400mm ，架线至轨面高度，取H=2000mma=b 1+b/2=300+1600/2=1100mm3006.120040011006.12001-+-=-+-b r K a r =0.558>0.55 故导电弓子在小圆弧内，22142)()(K a r b r h H h +----+=22)40011006.1200()3006.1200(1502000+----+= =1401.35mm2）按管道架设高度要求确定。
井巷工程施工组织设计
井巷工程施工组织设计一、工程概况井巷工程是煤矿、金属非金属矿等地下开采工程的重要组成部分，主要承担着矿井的通风、运输、排水、供电等任务。
本次施工组织设计以某煤矿井巷工程为例，工程主要包括主副井井筒、井底车场、主要运输大巷、采区上下山、采区平巷、采区切眼、风井及回风大巷等。
二、施工原则1. 确保施工安全，预防为主，防治结合，做到安全生产零事故。
2. 遵循施工工艺流程，合理安排施工顺序，提高施工效率。
3. 科学组织，严格管理，确保工程质量符合设计及规范要求。
4. 绿色施工，保护环境，实现可持续发展。
5. 积极推广应用新技术、新工艺、新设备、新材料，提高施工水平。
三、施工组织设计1. 施工前期准备（1）编制施工组织设计，明确工程目标、施工顺序、施工方法及安全措施等。
（2）办理施工许可，组织施工人员培训，熟悉施工工艺及安全操作规程。
（3）准备施工所需材料、设备及构件，确保合格的产品质量。
（4）开展施工现场勘察，了解地质、水文、交通等情况，为施工提供依据。
2. 施工过程控制（1）严格按照施工组织设计进行施工，确保工程进度及质量。
（2）加强施工现场安全管理，严格执行安全操作规程，预防安全事故的发生。
（3）做好施工记录，及时发现并解决施工中出现的问题。
（4）开展质量检查，对不合格工程及时整改，确保工程质量。
3. 施工后期工作（1）工程竣工后，组织验收，确保工程质量符合设计及规范要求。
（2）整理施工资料，建立技术档案，为工程维护提供依据。
（3）对施工过程中出现的问题进行总结，不断提高施工水平。
四、施工资源配置1. 人力资源：根据工程量及施工进度，合理配置施工人员，确保施工顺利进行。
2. 材料资源：合理规划材料供应，确保材料质量及供应时间。
3. 设备资源：合理配置施工设备，提高设备利用效率，确保施工进度。
4. 技术资源：积极引进新技术、新工艺，提高施工技术水平。
五、施工质量保证措施1. 加强施工过程控制，确保工程质量符合设计及规范要求。
井巷施工技术4巷道断面设计
9
2. 管线的布置
①管（人行道一侧，1800mm，运输设备安全距离）、 线不同侧（否则）；
②电话和信号电缆与电力电缆不同侧，否则在上方大 于；
③电缆悬挂，两挂点小于，电缆与风筒，与运输设备 安全距离；
10
3.绘制巷道断面施工图(1∶50) 、绘制巷道特征表和每米巷道 工程量及材料消耗量表
N2(P1/2a)1 a
式中 P1——计算锚杆消耗周长 P1 2 a、a’——锚杆间距、排距，a = a，故
P1 6，.2取为3.84 75
2a 20.8
故 N2411.1 3 根
0.8
23
折合重量为：
1 . 3 [ l 1 ( d ) 2] 1 . 3 [ 1 . 1 8 3 . 1 0 ( 0 . 4 0 ) 2 1 7] 8 8 4 . 7 5 1 k4 g0
高度确定。 3、巷道设计掘进断面。巷道净尺寸加上支护和道床参数。 4、巷道掘进断面面积。再加上允许的超挖值。
7
六.水沟及管线的布置
1. 水沟。 位置、坡 度：纵向：3‰～ 5‰、形状、支护：
《设计规范》第条 大巷水沟应布置在人行道同侧。水沟宜采用 混凝土浇灌，并设置预制钢筋混凝土盖板。当水中含煤泥较多、 沿沟清理不便时，应在适当地点设置小型沉淀池。
每米巷道粉刷Βιβλιοθήκη 积：Sn 3 + 2h2式中B3 = B2－－
故 Sn 2
24
五．绘制巷道断面施工图、编制巷道特征表 和每米巷道掘进工程量及材料消耗量
根据以上计算结果，按1︰50比例绘制出巷道断面 图（图3－8），并附上工程量及材秒消耗量表3－ 12及表3－13。这些施工图表发至施工单位、作为 指导施工的设计依据。
11
井巷工程施工组织(3篇)
第1篇一、工程概况井巷工程是指在煤层或岩层内开凿的各种空硐，为矿井的勘探、开拓及开采提供运输、通风、排水等条件。
井巷工程施工是矿井建设的重要组成部分，其质量直接影响到矿井的安全、高效生产。
本文将以某矿井井巷工程为例，对井巷工程施工组织进行阐述。
二、施工组织设计1. 施工组织原则（1）确保施工安全：在施工过程中，严格执行国家有关安全生产法律法规，落实安全生产责任制，确保施工安全。
（2）提高施工质量：严格按照设计要求和技术规范施工，确保工程质量。
（3）合理组织施工：科学合理地安排施工顺序，确保施工进度。
（4）节约施工成本：优化施工方案，降低施工成本。
2. 施工组织措施（1）施工准备1）编制施工组织设计，明确施工内容、施工方法、施工顺序、施工进度等。
2）组织施工人员学习施工图纸、施工规范、施工工艺等。
3）进行现场勘察，了解地质条件、施工环境等。
4）准备好施工所需的机械设备、材料、工具等。
（2）施工进度安排1）根据工程特点，合理划分施工阶段，明确各阶段的施工任务和工期。
2）制定详细的施工进度计划，确保各阶段施工任务按时完成。
3）加强施工进度监控，及时调整施工计划，确保施工进度。
（3）施工质量控制1）严格执行施工规范和质量标准，确保工程质量。
2）加强施工过程中的质量检查，发现问题及时整改。
3）做好施工记录，为工程验收提供依据。
（4）施工安全管理1）落实安全生产责任制，明确各级人员的安全责任。
2）加强施工人员的安全教育培训，提高安全意识。
3）严格执行安全操作规程，确保施工安全。
（5）施工成本控制1）优化施工方案，降低施工成本。
2）加强材料管理，合理使用材料。
3）加强机械设备管理，提高设备利用率。
三、施工过程中应注意的问题1. 施工过程中，要密切关注地质条件变化，及时调整施工方案。
2. 加强施工过程中的沟通与协调，确保各工序顺利进行。
3. 做好施工记录，为工程验收提供依据。
4. 加强施工现场管理，确保施工环境整洁、有序。
井巷设计与施工
井巷设计与施工什么是井巷？井巷是指在地下工程中，由几个或数十个井口交通衔接而成的、具有一定规模的地下洞室系统。
井巷的形状和大小一般按照施工要求和地质环境的复杂程度而异。
井巷广泛应用于地下矿山、地下隧道、地下室、地下泵站、地下储气库、地下仓库、水库等工程中，是地下工程建设中的重要部分。
井巷设计的重要性井巷设计不仅影响着地下工程的安全性、质量、效率和经济效益，还直接关系到下一步施工进度和工期，因此必须根据实际情况进行详细的设计，以确保最终达到良好的效果。
井巷设计需要考虑以下因素：1.地质条件：地质、水文地质等条件对井巷设计有重要影响。
2.工程要求：包括地下工程的类型、规模、用途、职能等。
3.施工条件：包括矿山开采方法和技术、管辖地面范围等。
井巷施工的技术要点1.预制段落法施工：采用这种方法需要首先将设计图纸上的井巷进行切割，按照预制点的位置先将管片一起吊送到现场，然后进行拼接。
这种方法在施工中使用方便，构造紧密，但是需要现场加工时较多，相应地费用也会较高。
2.浅埋洞室法施工：这种方法可以直接在地表施工，具有初始投资较少、工程建设周期短、结构稳定等优点。
但同时也要考虑到钻进难度较大，地质条件要求高等问题，适用面较为有限。
3.露天开挖法施工：适合于不考虑施工深度和地质条件的地面洞室开挖。
是一种有效的弧形形状井巷施工方法，施工速度快，但是受到地质状况差异的影响较大。
井巷施工安全措施井巷施工地点通常位于地下深处，涉及到一定的风险和安全隐患。
施工过程中需要进行全面安全监管，采取保证人员安全的措施，包括：1.采用高强度的支护结构，比如使用特殊钢筋网和植筋板等技术措施。
2.加强通风，保持地下空气流通，及时排除有害气体，确保作业人员顺利开展工作。
3.通过安装智能监测装置，来对地下环境进行长期安全监测和检测。
井巷设计与施工的发展随着科技的进步和发展，井巷设计与施工也不断地进行创新。
未来的井巷设计和施工将采用无人机、激光测绘、云计算等高科技工具，旨在为井巷设计与施工提供更加精确、高效、可靠的科技支撑，推动井巷工程的可持续发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
– 水沟盖板顶面与道碴面齐平 – 水沟底板掘进标高应比巷道壁基础标高高出50—100mm – 水沟纵向坡度一般与巷道坡度相同，即为3—5度 – 巷道横向水沟侧应有0.2%的坡度 – 水沟侧面每相隔一定距离留50mm泄水孔
通风巷道
– 通风 – 人行
.
(一)巷道净宽度的确定
例：拱形运输巷道
– 巷道净宽度按下式确定
各参数的最小值见有关 图表
– 按设备需要校核
掘进机械化装裁 铺设临时双轨调车 运输综采支架
– 曲线部分
内侧和外侧均加宽0.2m 曲线段巷道加宽范围
用矿车运输时，取2.0 用电机车运输时，取3.0m .
.
第一章 岩石平巷
第一节 巷道断面设计 一、巷道断面形状选择
按其构成的轮廓线可分为折 线形 和曲线形两大类
– 矩形、梯 形、不规则形 – 三心拱形、半 圆拱形、切圆
拱形、马蹄形、椭圆形、圆形 等。
.
巷道断面设计的基本原则与主要内容
巷道断面设计的基本原则
– 满足安全与使用要求 – 提高断面利用率 – 尽量缩小断面尺寸，降低成本 – 有利于加快施工速
– 钢轨型号 – 轨枕规格 – 道碴厚度
钢轨型号选取（见表1—2 ）
– 巷道类型 – 运输方式 – 矿车容积
轨枕类型和道碴ห้องสมุดไป่ตู้度
– 应与轨道型号相适应（见表l—3、图1—4）
.
三、水沟断面设计
位置
– 一般布置在入行道一侧（加设盖扳） – 也可设在非人行道侧（可不加盖板） – 有底拱的巷道，水沟一般布置在巷道中间
– 木支架和钢筋混凝土棚 于适用于梯形和矩形等 折线形断面
– 料石和混凝土支架只适 用于曲线形断面
– 而金属支架、锚杆支架 可适用于任何形状的断 面，喷射混凝土支护则 适用于曲线形断面
.
棚式支架严重变形、损坏
• 支架承载能力低，被动承载； • 不适应多数煤巷条件，支架损坏严重。
.
金属支架支护巷道变形严重
.
金属支架支护巷道变形严重
.
一、巷道断面形状选择
4. 掘进方法、掘进设备
– 钻眼爆破方法
适应任何形状的断面 三心供则逐渐被淘汰
– 掘进机组掘进
圆形断面
.
凿岩机
.
掘进机
.
装岩机
.
二、巷道断面尺寸的确定
主要运输巷道
– 保证运输设备在巷道中畅通无阻 – 满足《煤矿安全规程》规定的人行和通风要求 – 考虑敷设于巷道中的各种管路、电缆的合理布置。
– 教材：《井巷设计与施工》，董方庭、姚 玉煌、黄初主编，中国矿业大学出版社， 1986年第一版。
– 主要参考书：《城市地下工程及井巷工 程》、《隧道工程》
56学时 3学分
.
4.基础知识
➢ 矿井开采形式
– 露天开采 ☆ ☆ – 井工开采 ☆ ☆
➢ 矿井开拓巷道布置☆
– 井筒 – 开拓巷道 – 准备巷道 ☆ ☆ ☆
a—非人行道侧宽度
当巷道采用锚喷支护、喷体支护以及砖、石或 混凝土砌碹时
a≮0.2m；
当巷道采用混凝土、金属或木支架时:
a≮ 0.5；
当巷道内安设输送机时，不论何种支护
a≮ 0.4m。
.
A—运输设备的最大宽度
.
c— 运输设备最突出部分之间的间隙
一般
c ≮ 0.2m
在采区装载点或矿车摘挂钩处
巷道断面设计的内容
– 巷道断面形状的选择与巷道断面尺寸的确定 – 支架参数与道床参数的选择 – 水沟设计与管线布置 – 通风验算 – 绘制巷道断面施工图等。
.
一、巷道断面形状选择
1. 巷道所处围岩的物理力 学性质、地压的大小和 方向
– 当顶压和侧压均不大时， 可选用矩形或梯形断面
– 当顶压较大侧压较小时， 则应选用拱形断面
地下工程
马念杰
中国矿业大学（北京校区）采矿教研室 电话 ：（010）62345357（O） （010）62331888（H） E—mail: njma@
.
绪
论
1.课程的性质、目的及任务 为采矿专业本科主干课程 系统掌握井巷设计与施工知识与技术
– 基本理论 – 施工技术 – 施工管理
支架参数确定方法
– 计算机数值模拟分析设计 – 工程类比 – 现场应力应变实测 – 参考理论计算
.
拱形巷道支护厚度的常用经验公式
拱顶厚度d0
– 巷道的跨度和高度 – 围岩的性质 – 支架材料本身的强度和结构形式
壁厚T
– 为了施工方便，一般拱形巷道的壁厚T与拱厚d相等
.
(四)道床参数选择
道床参数
巷道拱壁间最小安全间距n计算。 (2)按管道悬吊高度与导电弓和电机车最小安全间
距计算。 (3)按人行高度要求计算。 (4)按道碴面以上1．6m高度内行人宽度要求计算。 (5)按运输设备上缘至拱壁最小安全间隙要求计算。 半圆拱；
.
.
.
.
.
.
(三)支架参数的选择
支架参数确定依据
– 巷道的跨度和高度 – 围岩的性质 – 支架材料本身的强度和结构形式
– 当顶压侧压大底鼓严重 时，就须采用封闭式断 面
.
一、巷道断面形状选择
2. 巷道的用途及其服务年限
– 开拓巷道：拱形断面
料石 混凝土 锚喷支护
– 准备巷道：拱形断面
钢筋混凝土棚子支护 现在采用锚喷支护
– 回采巷道：梯、矩形断面
木材 金属支护 锚杆支护
.
一、巷道断面形状选择
3. 选用的支架材料和支护 方式
c ≮ 0.7
.
b—人行道的宽度
一般
b ≮ 0.7m
在入车停车地点
b ≮ 1.0m
若b＜0.7m
可在巷道的一侧设置躲避峒。两个躲避峒间间距不 得超过25m。
.
(二)巷道高度的确定
拱形道的高度由拱高h0和壁高 h3两部分组成。 1．拱高h0的确定
– 通常从与巷道净宽的比来表 示(称为高跨比)
➢ 为巷道与峒室工程、立井井筒工程和矿井建 设施工组织与管理打下良好基础。
.
2.本课程的基本要求
了解立井井筒设计、立井井筒施工、 凿井结构物和立井井筒延伸的基础知 识
掌握岩石平巷、井底车场与峒室、采 区巷道、斜井等设计基本理论；
能够从事建井施工的准备工作和矿井 建设的管理工作。
.
3.教材及主要参考书
– 半圆拱拱高为巷道净宽的1/2； – 切圆拱与三心圆拱高多取巷
道净宽的1/3； – 个别矿为提高三心拱的受力
性能，将拱高取为巷道净宽 的2/5。 – 金属矿山由于围岩坚固稳定， 可将三心拱拱高降低为巷道 净宽的1/4—1/5。
.
2．壁高h3的确定
一般需按以下五种情况计算，取其中最大者。 (1)按架线电机车导电弓顶端两切线的交点处与
