16.4 建筑物等电位联结16.4.1 施工准备16.4.1.1 技术准备参见“16.1接地装置安装”第16.1.1.1条。
16.4.1.2 材料准备1. 各种型号、规格的等电位联结端子箱(板)。
2. 各种型号、规格的等电位联结线、等电位联结用金具、刚性绝缘导管、出线盒和出线面板等。
3. 等电位联结预埋件、连接件、镀锌螺栓、垫圈、螺母等。
16.4.1.3 机具准备参见“16.1接地装置安装”第16.1.1.3条。
16.4.1.4 作业条件1. 暗敷设的等电位联结端子箱、联结线和穿线导管，应配合土建主体工程预埋；等电位端子板墙上明装的应在土建室内装饰工程结束后进行。
2. 预埋安装完毕、保护管已预埋。
3. 等电位联结线与其他金属管道连接时，应待其他专业工种安装完成后进行。
4. 施工作业面清理完毕。
16.4.2 施工工艺16.4.2.1 工艺流程测量定位→保护管预埋（暗敷）→端子板（箱）制作安装→支架安装（明敷设）→联结线敷设与连接→导通性测试16.4.2.2 操作工艺1. 测量定位按施工图确定总等电位联结(简称MEB)和局部等电位连接(简称LEB)的端子板、联结线等电气器具固定点的位置及走向，从始端(MEB／LEB端子板)至终端(外露可导电部分或装置可导电部分)，先干线后支线，找好水平或垂直线，用粉线袋沿线路中心弹线。
2. 保护管预埋(暗敷)等电位联结线材料为铜导线，则采用穿硬质阻燃塑料保护管暗敷设。
3. 端子板(箱)制作安装(1) MEB(LEB)端子板(箱)制作1) 明装MEB(LEB)端子板制作：首先确定MEB(LEB)端子板的长度，长度根据等电位联结线的出线数确定：单行排列时端子板的长度：50mm×(支路数+1)+2×25mm×2，其中50mm表示各支路压接孔之间的间距及靠近安装孔的支路压接孔与安装孔之间的间距，25mm表示端子板安装孔的纵向开孔孔径及安装孔径距端子板板端的距离。
建筑物等电位联结

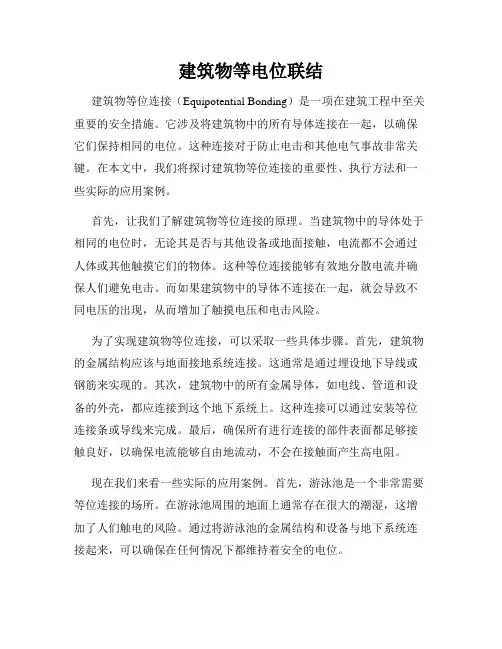

建筑物等电位联结建筑物等位连接（Equipotential Bonding）是一项在建筑工程中至关重要的安全措施。
它涉及将建筑物中的所有导体连接在一起，以确保它们保持相同的电位。
这种连接对于防止电击和其他电气事故非常关键。
在本文中，我们将探讨建筑物等位连接的重要性、执行方法和一些实际的应用案例。
首先，让我们了解建筑物等位连接的原理。
当建筑物中的导体处于相同的电位时，无论其是否与其他设备或地面接触，电流都不会通过人体或其他触摸它们的物体。
这种等位连接能够有效地分散电流并确保人们避免电击。
而如果建筑物中的导体不连接在一起，就会导致不同电压的出现，从而增加了触摸电压和电击风险。
为了实现建筑物等位连接，可以采取一些具体步骤。
首先，建筑物的金属结构应该与地面接地系统连接。
这通常是通过埋设地下导线或钢筋来实现的。
其次，建筑物中的所有金属导体，如电线、管道和设备的外壳，都应连接到这个地下系统上。
这种连接可以通过安装等位连接条或导线来完成。
最后，确保所有进行连接的部件表面都足够接触良好，以确保电流能够自由地流动，不会在接触面产生高电阻。
现在我们来看一些实际的应用案例。
首先，游泳池是一个非常需要等位连接的场所。
在游泳池周围的地面上通常存在很大的潮湿，这增加了人们触电的风险。
通过将游泳池的金属结构和设备与地下系统连接起来，可以确保在任何情况下都维持着安全的电位。
另一个应用案例是医院。
医院中有很多敏感的医疗设备，这些设备要求在任何时候都具有稳定的电力供应，并且不能由于电击风险而对患者和医护人员构成威胁。
通过在医院建筑中实施等位连接，可以确保所有的电源和设备都处于相同的电位，从而降低了电击和电气事故的风险。
此外，建筑物等位连接在工业设施中也非常重要。
例如，化工厂和制造工厂中有许多对电力供应要求严格的设备和系统。
通过建筑物等位连接，可以保持所有导体的电位一致，防止电气事故，确保工人和设备的安全。
总结来说，建筑物等位连接是一项至关重要的安全措施，可以确保建筑物内部的金属导体处于相同的电位。
建筑物等电位联结

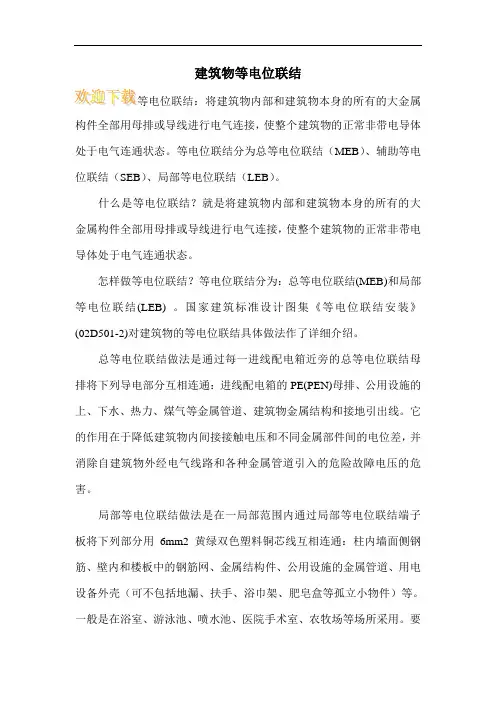

建筑物等电位联结构件全部用母排或导线进行电气连接，使整个建筑物的正常非带电导体处于电气连通状态。
等电位联结分为总等电位联结（MEB）、辅助等电位联结（SEB）、局部等电位联结（LEB）。
什么是等电位联结？就是将建筑物内部和建筑物本身的所有的大金属构件全部用母排或导线进行电气连接，使整个建筑物的正常非带电导体处于电气连通状态。
怎样做等电位联结？等电位联结分为：总等电位联结(MEB)和局部等电位联结(LEB) 。
国家建筑标准设计图集《等电位联结安装》(02D501-2)对建筑物的等电位联结具体做法作了详细介绍。
总等电位联结做法是通过每一进线配电箱近旁的总等电位联结母排将下列导电部分互相连通：进线配电箱的PE(PEN)母排、公用设施的上、下水、热力、煤气等金属管道、建筑物金属结构和接地引出线。
它的作用在于降低建筑物内间接接触电压和不同金属部件间的电位差，并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害。
局部等电位联结做法是在一局部范围内通过局部等电位联结端子板将下列部分用6mm2黄绿双色塑料铜芯线互相连通：柱内墙面侧钢筋、壁内和楼板中的钢筋网、金属结构件、公用设施的金属管道、用电设备外壳（可不包括地漏、扶手、浴巾架、肥皂盒等孤立小物件）等。
一般是在浴室、游泳池、喷水池、医院手术室、农牧场等场所采用。
要求等电位联结端子板与等电位联结范围内的金属管道等金属末端之间的电阻不超过3。
等电位联结有什么作用？主要是各种保护作用：1.雷击保护IEC标准中指出，等电位连接是内部防雷措施的一部分。
当雷击建筑物时，雷电传输有梯度，垂直相邻层金属构架节点上的电位差可能达到10kV量级，危险极大。
但等电位联结将本层柱内主筋、建筑物的金属构架、金属装置、电气装置、电信装置等连接起来，形成一个等电位连接网络，可防止直击雷、感应雷、或其他形式的雷，避免火灾、爆炸、生命危险和设备损坏。
2.静电防护静电是指分布在电介质表面或体积内，以及在绝缘导体表面处于静止状态的电荷。
建筑电气工程-建筑物等电位联结
建筑电气工程-建筑物等电位联结
27.1 主控项目
27.1.1建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形网络，环形网络应就近与等电位联结干线或局部等电位箱连接。
支线间不应串联连接。
说明：
27.1.1 建筑物是否需要等电位联结、哪些部位或设施需等电位联结、等电位联结干线或等电位箱的布置均应由施工设计来确定。
本规范仅对等电位联结施工中应遵守的事项作出规定。
主旨是连接可靠合理，不因某个设施的检修而使等电位联结系统开断。
27.1.2等电位联结的线路最小允许截面应符合表27.1.2的规定：
表27.1.2 线路最小允许截面(mm2)
27.2 一般项目
27.2.1等电位联结的可接近裸露导体或其他金属部件、构件与支线连接应可靠。
熔焊、钎焊或机械坚固应导通正常。
27.2.2需等电位联结的高级装修金属部件或零件，应有专用接线螺
栓与等电位联结支线连接，且有标识；连接处螺帽紧固、防松零件齐全。
说明：27.2.2 在高级装修的卫生间内，各种金属部件外观华丽，应在内侧设置专用的等电位连接点与暗敷的等电位连接支线连通，这样就不会因乱接而影响观感质量。
建筑物等电位联结系统施工的通病及防治
建筑物等电位联结系统施工的通病及防治摘要：在建筑工程施工中，等电位联结是保护设备及人身安全、系统功能的重要措施，目前大部分设计单位在设计说明中缺乏等电位联结的详尽说明，只是注明参照标准图集15D502，平面图中也缺少相应的具体线路布局和布置要求。
导致因施工单位技术水平不一，反复出现质量问题，通病一直存在，不能满足建筑物安全和功能要求。
关键词：危险电压、电位差、功能、安全随着建筑业的发展，建筑物采用的机电系统越来越全面，建筑智能化水平越来越高，对建筑物系统运行安全和功能提出了更高的要求，这就需要建筑设计和施工单位加强等电位联结知识的学习，提高自身技术能力，以保证建筑物设备、人身的安全和系统运行的可靠。
等电位联结作用于建筑物，在一定程度上可降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害。
1.等电位联结系统的组成及功能1.系统组成等电位联结系统按照功能分为保护性和功能性两类。
保护等电位联结系统包括：总等电位联结、辅助等电位联结和局部等电位联结。
功能等电位联结系统主要是针对电子信息设备，分为采用保护联结导体连接到联结环形导体（BRC）、采用保护接地导体联结的星形网络、多个网格等电位联结的星形网络、共用网状联结星形网络四类。
1.2.系统功能保护类等电位联结系统通过传递危险故障电位，将接触电压降至安全电压限值50V以下。
总等电位联结系统连接的部位包括：总保护导体（保护接地导体和保护接地中心导体）、电气装置总接地导体/总接地端子板、建筑物内水管/燃气管/采暖和空调管道等各种金属管道、可接用的建筑物金属结构部分。
来自建筑物外部的金属管道、金属结构、金属导体还应在建筑物内距引入点最近的地方做总等电位联结。
功能等电位联结的功能是为了电子设备取得接近地电位的参考电压，保证其正常运行。
1.通病及改进措施找实际施工中，由于技术人员未能全面掌握等电位联结系统的知识和相关规范要求，导致在总等电位端子箱设置、接地干线系统回路设置、端子箱与干线的连接、局部等电位设置等方面经常出现质量问题，常见的通病如下：2.1.总等电位联结设置位置及数量不正确总等电位联结的数量与电源进线数量不符，设置位置远离进线箱，总等电位联结系统未连通。
建筑物等电位连接规范
建筑物等电位连接规范建筑物每一电源进线都应做总等电位联结，各个总等电位联结端子板应互相连通。
金属管道连接处一般不需加跨接线，给水系统的水表需加跨接线。
装有金属外壳排风机、空调器的金属门、窗柜或靠近电源插座的金属门、窗柜以及距外露可导电部分伸臂范围内的金属栏杆、顶棚龙骨等金属体需做等电位连接。
为避免用煤气管道作接地极，煤气管入户后应插入绝缘段，以与户外埋地煤气管隔离。
为防雷电流在煤气管道内产生电火花，在此绝缘段两端应跨接火花放电间隙。
一般场所离人站立处不超过10m的距离内如有地下金属管道或结构即可认为满足地面等电位的要求，否则应在地下加埋等电位带。
等电位联结内各联结导体间连接可采用焊接，也可采用螺栓连接或熔接。
等电位联结端子板应采取螺栓连接，以便拆卸进行定期检测。
等电位联结线可采用BV-4mm²塑料绝缘铜导线穿塑料管暗敷，也可采用-20×4镀锌扁钢或￠8镀锌圆钢暗敷。
等电位联结用螺栓、垫圈、螺母等应进行热镀锌处理。
等电位联结端子板截面不得小于等电位联结线的截面。
等电位联结安装完毕后，应进行导通性测试，测试用电源可采用空载电压4~24V直流或交流电源，测试电流不小于0.2A，可认为等电位联结是有效的，如发现导通不良的管道连接处，应作跨接线。
·卫间等电位在卫生间内便于检测位置设置局部等电位端子板，端子板与等电位联结干线连接。
地面内钢筋网宜与等电位联结线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结连通。
卫生间内金属地漏、下水管等设备通过等电位联结线与局部等电位端子板连接。
连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防护漆。
抱箍内径等于管道外径，抱箍大小依管道大小而定。
等电位联结线采用BV-1×4mm²铜导线穿塑料管于地面或墙内暗敷设。
·金属门窗等电位根据设计图纸位置于柱内或圈梁内预留埋件，预埋件设计无要求时应采用面积大于100mm×100mm的钢板，预埋件应预留于柱内角或圈梁角，与柱内或圈梁内主钢筋焊接。
建筑物等电位联结
建筑物等电位联结工程文帮建筑物等电位联结1.1 一般规定1.1.1 建筑物电源进线处都应做总等电位联结，各个总等电位联结端子板应相连通。
总等电位联结端子板安装在进线配电箱近旁。

总等电位联结端子板，应将下列导电部分汇流互相连通。
1 进户线配电箱的母排。
2 公用设施有金属管道，如上、下水，热力，燃气等管道。
3 建筑物金属结构。
4 接地极引线。
1.1.2 等电位联结线和等电位联结端子板宜用铜质材料。
1.1.3 等电位联结，应符合以下要求：1 扁钢的搭接长度不应小于其宽度的2倍，三面施焊（当扁钢宽度不同时，搭接长度以宽的为准）。
2 圆钢的搭接长度应不小于其直径的6倍，双面施焊（当直径不同时，搭接长度以直径大的为准）。
3 扁钢与圆钢连接时，其搭接长度应不小于圆钢直径的6倍。
4 等电位联结线与金属管道的连接。
应采用抱箍，与管道接触处的接触表面须刮拭干净，安装完毕后刷防护涂料，抱箍内径等于管道外径，其大小依管径大小而定。
金属部件或零件，应有专用接线螺栓与等电位联结支线连接，连接处螺帽紧固、防松件齐全。
1.1.4 等电位联结应按以下程序进行：1 总等电位联结：可作为导电接地体的金属管道入户处和供总等电位联结的接地干线的位置检查确认，才能安装焊接总等电位联结端子板，按设计要求做总等单位连接；2 辅助等电位联结：对供辅助等电位联结的接地母线位置检查确认，才能安装焊接辅助等电位联结端子板，按设计要求做辅助等电位联结；3 对特殊要求的建筑金属屏蔽网箱，网箱施工完成，经检查确认，才能与接地线连接。
1.1.5 等电位联结须测试导电的连续性，导电不良的连接处需作跨接线。
1.1.6 等电位联结端子板与插座保护线端子或任一装置外导电部分间的连接线的电阻包括连接点的电阻不应大于0.2Ω。
1.2 施工准备1.2.1 技术准备1 按照已批准的施工组织设计（施工方案）进行技术交底。
2 等电位联结前，应现场复核接地装置安装情况，经验收符合设计要求。
