缠绕垫片数字含义
缠绕垫标准中数字的含义(精)
ቤተ መጻሕፍቲ ባይዱ
代号 A B C D 代号 0 1 2
GB/T4622.2-2003
垫片形式 基本型 内加强型 外加强型 内外加强型 金属带材料 名称 0Cr13 0Cr18Ni9(304) 0Cr17Ni12Mo2(316) 00Cr17Ni14Mo2(316L) 0Cr18Ni10Ti(321) 0Cr18Ni12Mo2Ti(316Ti) 00Cr19Ni10(304L)
内环、外环、金属带材料 名称 代号 1 0Cr13 0Cr18Ni9(304)、 2 SH3407-96 1Cr18Ni9Ti(321) 管法兰用缠绕式垫片 3 0Cr17Ni12Mo2(316) 00Cr19Ni10(304L)、 4 00Cr17Ni14Mo2(316L) 6 Q235A 材质顺序表示：内环/金属带/非金属带/外环 举例: SH3407-96 D1216 表示内外加强缠绕垫:材质为0Cr13/304/石墨/碳钢
非金属带材料 名称 石棉(用石墨代) 柔性石墨 聚四氟乙烯
代号 1 2 3
常用垫片标准号汇总: GB/T4622.2-2003(国标) JB/T90-1994 (机械部) JB/T4705-2000(机械部压力容器法兰) HG20610-1997(化工部欧洲体系) HG20631-1997(化工部美洲体系) SH3407-1996(石油化工) ASME B16.20-1993(美国机械工程师学会标准) 等同于ANSI (美国国家标准化组织标准) JIS(日本工业标准) DIN(德国工业标准)
索宝金属缠绕垫上型号说明
说明一.金属缠绕垫（a）垫片适用的公称压力：PN 16.PN25. PN 40.PN63. PN100. PN160 .(b)标记示例:SEBO DN25 PN25 D1525D1525含义：第一个字母为垫片形式、第一个数字为外加强圈金属材质，第二个数字代表金属带材质，第三个数字代表为金属带填充密封材料材质，第四个数字代表为内加强圈金属材质。
1525的垫片因为内加强圈和金属带使用了316L不锈钢，所以可以用在全站任意高腐蚀部位。
(2) 钢制管法兰用缠绕垫片执行标准：HG/T21631-2009（a）垫片适用的公称压力：Class150（PN 20.）. Class300（PN 50.）. Class600（PN 110.）. Class900（PN 150.）. Class1500（PN 260.）. Class2500（PN 420.）.(b)标记示例. 公称尺寸为DN100.公称压力为Class900的钢制管法兰用带内环和对中环的缠绕垫片（D型），对中环材料为碳钢，金属带材料为0Cr18Ni9,填充材料为柔性石墨带，内环材料为0Cr18Ni9，其标记为：缠绕垫SEBO MT600D 100- 900 1222二.八角垫2、执行标准(1) 钢制管法兰用金属环形垫执行标准：HG/T20612-2009（a）金属环形垫适用的法兰公称压力为：PN63、PN100、PN160(b)标记示例公称尺寸为DN100.公称压力为PN63的钢制管法兰用金属环形垫(八角形)材料为0Cr18Ni9其标记为：八角垫SEBO M6213 100-63 304(2)法兰用金属环形垫执行标准：HG/T20633-2009（a）金属环形垫适用的法兰公称压力为：Class150（PN 20.）. Class300（PN 50.）. Class600（PN 110.）. Class900（PN 150.）. Class1500（PN 260.）. Class2500（PN 420.）(b)标记示例公称尺寸为DN100.公称压力为Class900的钢制管法兰用金属环形垫(八角形)材料为0Cr18Ni9其标记为：八角垫SEBO M6213 100-900 304三. 非石棉垫(1)钢制管法兰用非金属平垫：执行标准HG/T20606-2009公称尺寸为DN100.公称压力为PN63的突面法兰，选用非石棉垫片的标记为：非石棉垫SEBO G4500 100-63 RF(2)制管法兰用非金属平垫：执行标准HG/T20627-2009公称尺寸为DN100.公称压力为Class300的突面法兰，选用非石棉垫片的标记为：非石棉垫SEBO G4500 100-300 RF。
石墨缠绕垫垫片系数-概述说明以及解释
石墨缠绕垫垫片系数-概述说明以及解释1.引言1.1 概述概述部分的内容应该是对整篇文章进行引言和概括，介绍石墨缠绕垫垫片系数的重要性和当前研究的背景。
以下是一个可能的概述部分的内容：石墨缠绕垫垫片系数是在工程领域中广泛应用的一个关键参数，它对于确保密封性能和减少泄漏风险起着至关重要的作用。
石墨缠绕垫垫片是一种由柔性石墨纱绕制而成的密封元件，具有高温、高压下良好的密封性能和较强的耐腐蚀性。
在各种工业设备和管道连接中，石墨缠绕垫垫片被广泛应用，以提供可靠的密封效果。
然而，石墨缠绕垫垫片的性能与其所具备的系数密切相关。
石墨缠绕垫垫片系数是一个表示其抗压性、回弹性和稳定性的综合指标，它直接影响着垫片的密封性和使用寿命。
因此，准确地确定石墨缠绕垫垫片系数对于提高设备的可靠性和安全性具有重要意义。
在本篇文章中，我们将探讨石墨缠绕垫垫片系数的定义、重要性以及其影响因素。
首先，我们将介绍石墨缠绕垫垫片的定义和特点，以便更好地理解其性能与系数之间的关系。
接着，我们将探讨石墨缠绕垫垫片系数在不同应用领域中的重要性，并分析其对密封性能的影响。
最后，我们将讨论石墨缠绕垫垫片系数的影响因素，包括材料特性、生产工艺以及使用环境等，以帮助读者更好地了解如何优化石墨缠绕垫垫片的系数值，并提高其性能。
通过本文的研究，我们希望能够为石墨缠绕垫垫片的设计和选择提供有益的参考和指导，以确保工业设备和管道连接的可靠性和安全性。
同时，深入探讨石墨缠绕垫垫片系数的相关知识也有助于推动密封技术的发展和创新，促进工程领域的进步和改善。
1.2 文章结构文章结构部分的内容如下：本文主要分为引言、正文和结论三大部分。
在引言部分，将对石墨缠绕垫垫片的相关内容进行概述，并介绍文章的整体结构和目的。
在正文部分，将详细阐述石墨缠绕垫垫片的定义和特点，以及其在不同领域的应用。
最后，在结论部分，将强调石墨缠绕垫垫片系数的重要性，并分析影响其系数的因素。
引言部分将为读者提供对石墨缠绕垫垫片的整体了解，并明确文章的目的和结构，为后续的内容铺垫。
垫片厚度符号

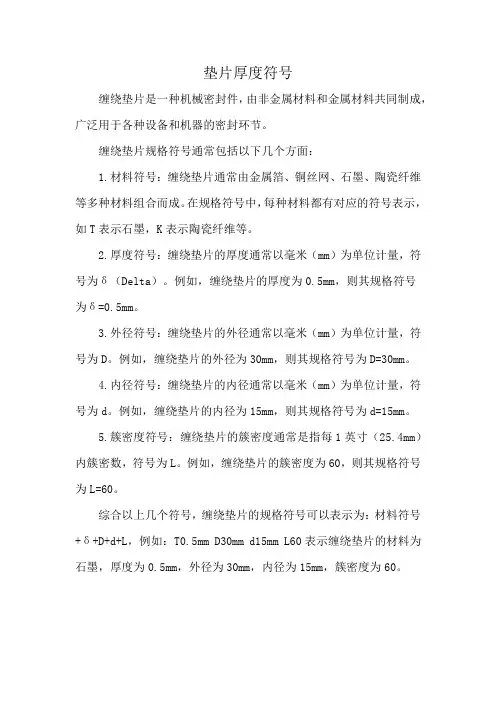

垫片厚度符号
缠绕垫片是一种机械密封件，由非金属材料和金属材料共同制成，广泛用于各种设备和机器的密封环节。
缠绕垫片规格符号通常包括以下几个方面：
1.材料符号：缠绕垫片通常由金属箔、铜丝网、石墨、陶瓷纤维等多种材料组合而成。
在规格符号中，每种材料都有对应的符号表示，如T表示石墨，K表示陶瓷纤维等。
2.厚度符号：缠绕垫片的厚度通常以毫米（mm）为单位计量，符号为δ（Delta）。
例如，缠绕垫片的厚度为0.5mm，则其规格符号
为δ=0.5mm。
3.外径符号：缠绕垫片的外径通常以毫米（mm）为单位计量，符号为D。
例如，缠绕垫片的外径为30mm，则其规格符号为D=30mm。
4.内径符号：缠绕垫片的内径通常以毫米（mm）为单位计量，符号为d。
例如，缠绕垫片的内径为15mm，则其规格符号为d=15mm。
5.簇密度符号：缠绕垫片的簇密度通常是指每1英寸（25.4mm）内簇密数，符号为L。
例如，缠绕垫片的簇密度为60，则其规格符号为L=60。
综合以上几个符号，缠绕垫片的规格符号可以表示为：材料符号+δ+D+d+L，例如：T0.5mm D30mm d15mm L60表示缠绕垫片的材料为石墨，厚度为0.5mm，外径为30mm，内径为15mm，簇密度为60。
金属缠绕垫规格 型号

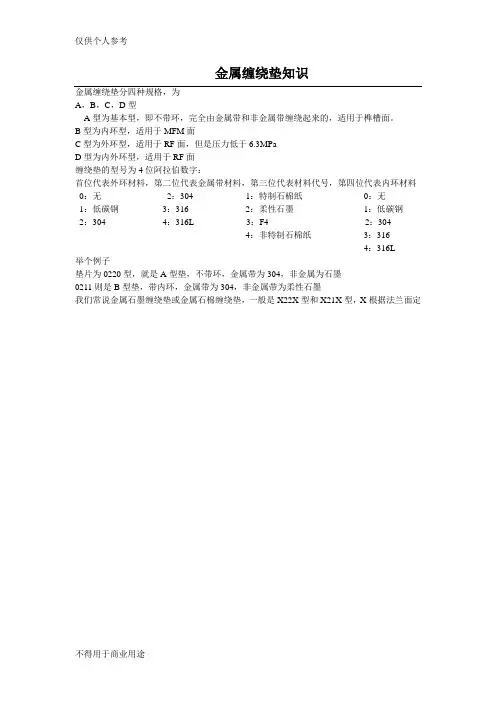

金属缠绕垫知识金属缠绕垫分四种规格，为A，B，C，D型A型为基本型，即不带环，完全由金属带和非金属带缠绕起来的，适用于榫槽面。
B型为内环型，适用于MFM面C型为外环型，适用于RF面，但是压力低于6.3MPaD型为内外环型，适用于RF面缠绕垫的型号为4位阿拉伯数字：首位代表外环材料，第二位代表金属带材料，第三位代表材料代号，第四位代表内环材料0：无2：304 1：特制石棉纸0：无1：低碳钢3：316 2：柔性石墨1：低碳钢2：304 4：316L 3：F4 2：3044：非特制石棉纸3：3164：316L举个例子垫片为0220型，就是A型垫，不带环，金属带为304，非金属为石墨0211则是B型垫，带内环，金属带为304，非金属带为柔性石墨我们常说金属石墨缠绕垫或金属石棉缠绕垫，一般是X22X型和X21X型，X根据法兰面定仅供个人用于学习、研究；不得用于商业用途。
For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschu ng, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文。
金属缠绕垫片各个参数

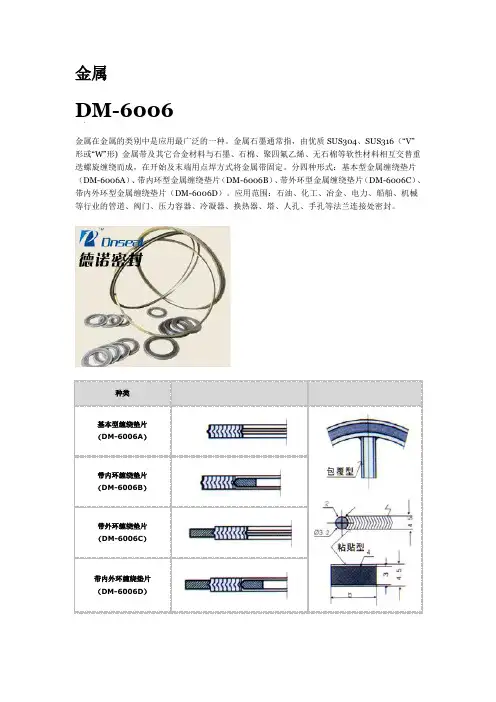

金属DM-6006金属在金属的类别中是应用最广泛的一种。
金属石墨通常指，由优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。
分四种形式：基本型金属缠绕垫片（DM-6006A）、带内环型金属缠绕垫片（DM-6006B）、带外环型金属缠绕垫片（DM-6006C）、带内外环型金属缠绕垫片（DM-6006D）。
应用范围：石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。
种类基本型缠绕垫片（DM-6006A）带内环缠绕垫片（DM-6006B）带外环缠绕垫片（DM-6006C）带内外环缠绕垫片（DM-6006D）我们能按照ANSI,API.DIN.JIS,JPI,BS等标准生产，或者由用户具体注明要求。
使用压力≤25Mp a。
如垫片用在换热器上，一般我们推荐带Φ3.2的不锈钢内环，窄带材质同钢带，窄带形式分粘贴型或包覆型。
如垫片需要色标，请注明。
金属缠绕垫片采用优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。
金属缠绕垫片为半金属密合垫中回弹性最佳的垫片，金属缠绕垫片结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其最大压紧度，金属缠绕垫片接触的法兰密封面的表面精度要求不高。
金属缠绕垫片特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。
缠绕垫片是阀门、泵、换热器、塔、人孔、手孔等法兰连接处理想的静密封原件。
金属缠绕垫片应用范围：石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。
金属缠绕垫片分四种形式：基本型金属缠绕垫片（DM-6006A）、带内环型金属缠绕垫片（DM-6006B）、带外环型金属缠绕垫片（DM-6006C）、带内外环型金属缠绕垫片（DM-6006D）。
金属缠绕垫尺寸范文
金属缠绕垫尺寸范文在金属制造和加工方面，垫片是一种十分常见的零件。
金属缠绕垫片是一种用于填充和密封接合部分的金属零件。
这种垫片可以承受高压和高温，具有很高的密封性和可靠性。
它们通常由不锈钢、碳钢、铜和铝等金属材料制成。
垫片的尺寸是至关重要的，因为它们需要适应各种不同尺寸和形状的配件。
1.外径（OD）：这是垫片最大外部直径。
它的大小取决于配件上的密封表面。
外径的精确度决定了垫片与密封表面之间的密封性能。
2.内径（ID）：这是垫片的最小内部直径。
它的大小取决于垫片安装后需要套入的配件的直径。
内径的精确度决定了垫片是否能够正确安装。
3.厚度（T）：这是垫片的厚度。
厚度的选择取决于所需的密封度和所使用的材料的物理特性。
对于高压应用，通常选择较厚的垫片以确保密封性能。
4.缠绕层数（L）：这是垫片内圈和外圈之间金属带的层数。
缠绕层数的选择取决于所需的压缩量和密封性能。
通常，较多的缠绕层数可以提供更好的密封效果。
5.缠绕角度（A）：这是金属带的绕制角度。
它的大小决定了垫片的内径和外径之间的压缩量。
较小的缠绕角度可以提供更大的压缩，并提高密封性能。
除了以上参数外，金属缠绕垫片的尺寸还受到其他因素的影响，如材料的热膨胀系数、使用环境的温度和压力等。
在选择垫片尺寸时，这些因素需要被充分考虑。
金属缠绕垫片的制造通常采用冷加工工艺。
首先，将金属带剪成适当的长度，并通过机械方法将其缠绕成螺旋状。
然后，通过切割或切割的方式将螺旋状的金属带切成所需的尺寸。
最后，对垫片进行热处理和表面处理以提高其物理和化学性能。
总而言之，金属缠绕垫片的尺寸在应用中起着关键作用。
正确选择和设计垫片的尺寸可以确保其在各种工程和工业环境中的可靠性和密封性能。
因此，在金属缠绕垫片的制造和使用中，对于尺寸参数的理解和控制至关重要。
金属缠绕垫片的各个参数
金属缠绕垫片DM-6006金属石墨缠绕垫片在金属缠绕垫片的类别中是应用最广泛的一种。
金属石墨缠绕垫片通常指金属缠绕垫片，由优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。
金属缠绕垫片分四种形式：基本型金属缠绕垫片（DM-6006A）、带内环型金属缠绕垫片（DM-6006B）、带外环型金属缠绕垫片（DM-6006C）、带内外环型金属缠绕垫片（DM-6006D）。
应用范围：石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。
种类基本型缠绕垫片（DM-6006A）带内环缠绕垫片（DM-6006B）带外环缠绕垫片（DM-6006C）带内外环缠绕垫片（DM-6006D）我们能按照ANSI,API.DIN.JIS,JPI,BS等标准生产，或者由用户具体注明要求。
使用压力≤25Mpa。
如垫片用在换热器上，一般我们推荐带Φ3.2的不锈钢内环，窄带材质同钢带，窄带形式分粘贴型或包覆型。
如垫片需要色标，请注明。
金属缠绕垫片采用优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。
金属缠绕垫片为半金属密合垫中回弹性最佳的垫片，金属缠绕垫片结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其最大压紧度，金属缠绕垫片接触的法兰密封面的表面精度要求不高。
金属缠绕垫片特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。
缠绕垫片是阀门、泵、换热器、塔、人孔、手孔等法兰连接处理想的静密封原件。
金属缠绕垫片应用范围：石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。
金属缠绕垫规格型号
金属缠绕垫规格型号第一篇：金属缠绕垫规格型号金属缠绕垫知识金属缠绕垫分四种规格，为A，B，C，D型A型为基本型，即不带环，完全由金属带和非金属带缠绕起来的，适用于榫槽面。
B型为内环型，适用于MFM面C型为外环型，适用于RF面，但是压力低于6.3MPaD型为内外环型，适用于RF面缠绕垫的型号为4位阿拉伯数字：首位代表外环材料，第二位代表金属带材料，第三位代表材料代号，第四位代表内环材料0：无2：3041：特制石棉纸0：无1：低碳钢3：3162：柔性石墨1：低碳钢2：3044：316L3：F42：3044：非特制石棉纸3：3164：316L举个例子垫片为0220型，就是A型垫，不带环，金属带为304，非金属为石墨0211则是B型垫，带内环，金属带为304，非金属带为柔性石墨我们常说金属石墨缠绕垫或金属石棉缠绕垫，一般是X22X型和X21X型，X根据法兰面定第二篇：电线电缆规格型号学习雷锋好榜样“学习雷锋好榜样，忠于革命忠于党。
爱憎分明不忘本，立场坚定斗志强。
学习雷锋好榜样，放到哪里哪里亮。
愿做革命的螺丝钉，集体主义思想放光芒。
”听到这几句话，我们就会想到一个人——雷锋。
雷锋是一位全心全意为人民服务的楷模。
他那全心全意为人民服务的精神值得我敬佩。
1940年出身于穷苦农民家庭的他7岁沦为孤儿。
但他对党怀有深厚的感情。
而且他工作积极，埋头苦干，多次被评为“红旗手”“工作模范”“劳动模范”“先进生产者”和“社会主义建设积极分子”。
1960年初夏的一个星期天,雷锋肚子疼得很厉害,他来到团部卫生连开了些药回来,见一个工地上正热火朝天地进行施工,原来是给本溪路小学盖大楼,雷锋情不自禁地推起一辆小车,加入到运砖的行列中,直到中午休息,雷锋被一群工人围住了,面对大家他说:“我们都是为社会主义建设添砖加瓦,我和大家一样,只要尽了自己的一点义务,也算是有一份光发一份光吧!”这天下午,打听到雷锋名字及部队驻地的公司组织工人敲锣打鼓送来感谢信,大家才知道病中的雷锋做了一件好事,过了个特殊的星期天。
金属缠绕垫的解释
金属缠绕垫分四种规格，为 A , B, C , D型
A型为基本型，即不带环，完全由金属带和非金属带缠绕起来的，适用于榫槽面
B型为内环型，适用于MFM面
C型为外环型，适用于RF面，但是压力低于6.3MPa
D型为内外环型，适用于RF面
缠绕垫的型号为4位阿拉伯数字
首位代表外环材料，第二位代表金属带材料，第三位代表材料代号，第四位代表内环材料0:无2：3041:特制石棉纸0:无
1:低碳钢3：3162:柔性石墨1:低碳钢
2：3044：316L3：F42: 304
4:非特制石棉纸3: 316
4: 316L
举个例子垫片为0220型，就是A型垫，不带环，金属带为304,非金属为石墨
0211则是B型垫，带内环，金属带为301，非金属带为柔性石墨
我们常说金属石墨缠绕垫或金属石棉缠绕垫，一般是X22X型和X21X型，X根据法兰面定
如：
D1221带碳钢内外环304+石墨缠绕垫片
D1222带碳钢外环不锈钢内环304+石墨缠绕垫片
D1232带碳钢外环不锈钢内环316+石墨缠绕垫片（按照技术上讲，如果缠绕部分钢带用316的话，内环至少也要是316不锈钢的）。
金属缠绕垫片的各个参数
金属缠绕垫片的各个参数dm-6006金属石墨缠绕垫片在金属缠绕垫片的类别中是应用最广泛的一种。
金属石墨缠绕垫片通常指金属缠绕垫片，由优质sus304、sus316（“v”形或“w”形)金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。
金属缠绕垫片分四种形式：基本型金属缠绕垫片（dm-6006a）、带内环型金属缠绕垫片（dm-6006b）、带外环型金属缠绕垫片（dm-6006c）、带内外环型金属缠绕垫片（dm-6006d）。
应用范围：石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。
基本型织成垫片（dm-6006a）带内环缠绕垫片（dm-6006b）拎外环织成垫片（dm-6006c）带内外环缠绕垫片（dm-6006d）我们能够按照ansi,api.din.jis,jpi,bs等标准生产，或者由用户具体内容标明建议。
采用压力≤25mpa。
例如垫片用在换热器上，通常我们所推荐拎φ3.2的不锈钢内环，窄带材质同钢带，窄带形式分后粘贴型或吸附型。
例如垫片须要色标，恳请标明。
金属缠绕垫片采用优质sus304、sus316（“v”形或“w”形)金属带及其它合金材料与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。
金属缠绕垫片为半金属密合垫中回弹性最佳的垫片，金属缠绕垫片结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其最大压紧度，金属缠绕垫片接触的法兰密封面的表面精度要求不高。
金属缠绕垫片特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。
缠绕垫片是阀门、泵、换热器、塔、人孔、手孔等法兰连接处理想的静密封原件。
金属缠绕垫片应用范围：石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。
金属缠绕垫的解释
金属缠绕垫分四种规格，为A，B，C，D型
A型为基本型，即不带环，完全由金属带和非金属带缠绕起来的，适用于榫槽面。
B型为内环型，适用于MFM面
C型为外环型，适用于RF面，但是压力低于6.3MPa
D型为内外环型，适用于RF面
缠绕垫的型号为4位阿拉伯数字
首位代表外环材料，第二位代表金属带材料，第三位代表材料代号，第四位代表内环材料0：无 2：304 1：特制石棉纸 0：无
1：低碳钢 3：316 2：柔性石墨 1：低碳钢
2：304 4：316L 3：F4 2：304
4：非特制石棉纸 3：316
4：316L
举个例子
垫片为0220型，就是A型垫，不带环，金属带为304，非金属为石墨
0211则是B型垫，带内环，金属带为301，非金属带为柔性石墨
我们常说金属石墨缠绕垫或金属石棉缠绕垫，一般是X22X型和X21X型，X根据法兰面定
如：
D1221 带碳钢内外环304+石墨缠绕垫片
D1222 带碳钢外环不锈钢内环304+石墨缠绕垫片
D1232 带碳钢外环不锈钢内环316+石墨缠绕垫片(按照技术上讲,如果缠绕
部分钢带用316的话,内环至少也要是316不锈钢的)。
索宝金属缠绕垫上型号说明
说明一.金属缠绕垫（a）垫片适用的公称压力：PN 16.PN25. PN 40.PN63. PN100. PN160 .(b)标记示例:SEBO DN25 PN25 D1525D1525含义：第一个字母为垫片形式、第一个数字为外加强圈金属材质，第二个数字代表金属带材质，第三个数字代表为金属带填充密封材料材质，第四个数字代表为内加强圈金属材质。
1525的垫片因为内加强圈和金属带使用了316L不锈钢，所以可以用在全站任意高腐蚀部位。
(2) 钢制管法兰用缠绕垫片执行标准：HG/T21631-2009（a）垫片适用的公称压力：Class150（PN 20.）. Class300（PN 50.）. Class600（PN 110.）. Class900（PN 150.）. Class1500（PN 260.）. Class2500（PN 420.）.(b)标记示例. 公称尺寸为DN100.公称压力为Class900的钢制管法兰用带内环和对中环的缠绕垫片（D型），对中环材料为碳钢，金属带材料为0Cr18Ni9,填充材料为柔性石墨带，内环材料为0Cr18Ni9，其标记为：缠绕垫SEBO MT600D 100- 900 1222二.八角垫2、执行标准(1) 钢制管法兰用金属环形垫执行标准：HG/T20612-2009（a）金属环形垫适用的法兰公称压力为：PN63、PN100、PN160(b)标记示例公称尺寸为DN100.公称压力为PN63的钢制管法兰用金属环形垫(八角形)材料为0Cr18Ni9其标记为：八角垫SEBO M6213 100-63 304(2)法兰用金属环形垫执行标准：HG/T20633-2009（a）金属环形垫适用的法兰公称压力为：Class150（PN 20.）. Class300（PN 50.）. Class600（PN 110.）. Class900（PN 150.）. Class1500（PN 260.）. Class2500（PN 420.）(b)标记示例公称尺寸为DN100.公称压力为Class900的钢制管法兰用金属环形垫(八角形)材料为0Cr18Ni9其标记为：八角垫SEBO M6213 100-900 304三. 非石棉垫(1)钢制管法兰用非金属平垫：执行标准HG/T20606-2009公称尺寸为DN100.公称压力为PN63的突面法兰，选用非石棉垫片的标记为：非石棉垫SEBO G4500 100-63 RF(2)制管法兰用非金属平垫：执行标准HG/T20627-2009公称尺寸为DN100.公称压力为Class300的突面法兰，选用非石棉垫片的标记为：非石棉垫SEBO G4500 100-300 RF。
缠绕垫标准中数字的含义
垫片材料代号 标准号
HG20631-97 钢制管法兰缠绕式 垫片(Class系列)
举例: HG20631-97 1220
外环材料 名称
无外环 碳钢 0Cr18Ni9(304)
代号
0 1 2
金属带材料 名称
0Cr18Ni9(304) 0Cr17Ni12Mo2(316) 00Cr17Ni14Mo2(316L)
代号
非金属带材料
名称
代 号
2 石棉(用石墨代) 1
3
柔性石墨
2
4 聚四氟乙烯 3
内环材料 名称
代号
无内环
0
碳钢
1
0Cr18Ni9(304)
2
0Cr17Ni12Mo2(316)
3
00Cr17Ni14Mo2(316L) 4
表示外加强缠绕垫: 材质为碳钢/304/石 墨
垫片材料代号 标准号
内环、外环、金属带材料
代号 A B C D
代号 0 1 2
代号 1 2 3 4 5 6 7
垫片形式 基本型
内加强型 外加强型 内外加强型
金属带材料 名称
0Cr13 0Cr18Ni9(304) 0Cr17Ni12Mo2(316) 00Cr17Ni14Mo2(316L) 0Cr18Ni10Ti(321) 0Cr18Ni12Mo2Ti(316Ti) 00Cr19Ni10(304L)
0Cr18Ni9(304) 0Cr17Ni12Mo2(316) 00Cr17Ni14Mo2(316L)
代号
非金属带材料
名称
代 号
2 石棉(用石墨代) 1
3
柔性石墨
2
4 聚四氟乙烯 3
内环材料 名称
金属缠绕垫材质
D :带内外加强环型缠绕垫片
第一位数字:：外环材质: 1低碳钢（20#）
第二位数字：主体材质的内嵌材料2：0Cr18Ni9（304）
第三位数字：主体材质的外包材料2：柔性石墨带
第四位数字：内环材质 2：0Cr18Ni9（304）
缠绕垫片型号中各位置的数字含义：
第一位数字：外环材质
第三位数字：主体材质的外包材料 1：特制石棉纸 2 Nhomakorabea柔性石墨带
3：聚四氟乙烯
4：特制非石棉板
第四位数字：内环材质
0：无内环；
1：低碳钢（20#）
2：0Cr18Ni9（304）
3：0Cr17Ni12Mo2（316）
4：00Cr17Ni14Mo2（316L）
金属缠绕垫分四种规格，为 A，B，C，D型 A型为基本型，即不带环，完全由金属带和非金属带缠绕起来的，适用于榫槽面。 B型为内环型，适用于MFM面 C型为外环型，适用于RF面，但是压力低于6.3MPa D型为内外环型，适用于RF面
0：无外环；
1：低碳钢（20#）
2：0Cr18Ni9（304）
3：0Cr17Ni12Mo2（316）
4：00Cr17Ni14Mo2（316L）
第二位数字：主体材质的内嵌材料
2：0Cr18Ni9（304）
3：0Cr17Ni12Mo2（316）
4：00Cr17Ni14Mo2（316L）
金属缠绕垫片的选用,A、B、C、D型和R、RIR、CG、CGI型都是什么类型？
金属缠绕垫片的选用,A、B、C、D型和R、RIR、CG、CGI型都是什么类型？通常采用优质SUS304、SUS316（“V”形或“W”形)等不锈钢缠绕带与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成，在开始及末端用点焊方式将金属带固定，基本型金属缠绕垫片不带内外环，一般用在中低压的榫槽面和平面或凹凸面的法兰中。
性能特点：缠绕式垫片压缩性能，回弹性能良好，具有多道密封和一定的自紧功能，对于法兰压紧面的表面缺陷不太敏感，不粘结法兰密封表面，可部分消除压力.温度变化和机械振动的影响；能在高温.低温.高真空.冲击振动等循环交变的各种苛刻条件下，保持其优良的密封性能。
使用设备:石油、化工、冶金、电力、船舶、燃气、核能、航天、纺织、医药、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处静密封部位。
缠绕垫片结构形式及代号和使用法兰类别：基本型式代号适用的法兰密封面厚度(mm)V型基本体/环W型基本体/环基本型A或R型榫槽面、凹凸面、平面和凹槽面 3.2;4.5 4.8;5.5;7.5带内环型B或RIR型榫槽面、凹凸面、平面和凹槽面3.2/24.5/3 4.8/3.05.5/4.0 7.5/5.0带定位环型C或CG型平面或凸面带内环及定位环型 D或CGI型平面或凸面基本型:带内环型：带定位环型:带内环及定位环型：材料:1.基本型缠绕金属带A. 采用厚度为0.15mm~0.25mm的, sus304,sus316L,sus321等冷轧钢带，或由供需双方协商确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷C.不锈钢的硬度值HV≤2002. 基本型缠绕非金属带A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。
带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%C. 非金属带的氯离子含量≤100PPMD.各类介质及各种非金属带的推荐使用温度及压力如下表：缠绕垫片各种非金属材料主要技术参数：下表用于对内环及缠绕金属带的材质选择：材料名称缩写标记硬度(HB)温度(°C) SUS 304 304 130~180 -195~+550 SUS 316L 316L 130~180 -100~+550 SUS 321 321 130~190 -195~+760 HASTELLOR-B2 HASTB 215 -185~+1090 INCONEL-600 INC600 150 -100~+1090 MONEL-400 MON 150 -130~+820 钛T2 215 -195~+1090金属缠绕垫片基本体厚度公差：项目厚度(mm) 公差(mm)垫片厚度 4.5, 3.2 +0.2 -0.1环厚度 3.0 ±0.25下表是缠绕垫片直径公差（即用于法兰的名义管道直径）：DIN (mm)ANSI B16.5 API 605公差BS1560 (mm) Mss sp-44内环内径垫片内径<=600 <=24' >=26' and <=34' ±0.5 >600 and <=800 >24' and <=34' >=36' and <=60' ±0.9 >800 and <=1600 >34' and <=60' ±1.3 >1600 >60' ±1.6垫片外径<=600 <=24' <=24' ±0.9 >600 and <=16000 >24' and <=60' >24' and <=60' ±1.8 1600 >60' ±2.2外环外径>=1/2' and <=60' ±0.9 <=600 <=24' 0-1.0 >600 and <=1000 >24' and <=34' 0-1.8 >1000 and <=1600' >34' and <=60 0-2.2金属石墨缠绕垫片主要性能参数：缠绕垫片系数m=2.5-4缠绕垫片使用压力≤25MPa缠绕垫片使用温度-196℃-700℃(氧化性介质中不高于600℃)缠绕垫片最小预紧比压y=68MPa技术标准:1. 金属缠绕垫片的国外制造标准有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等2 .国内标准有HG/T20610-2009 钢制管法兰用缠绕式垫片化工部欧洲体系HG/T20631-2009 钢制管法兰用缠绕式垫片化工部美洲体系GB/T4622.2-97 缠绕式垫片管法兰用垫片尺寸国家标准JB/T4719-92 管壳式换热器用缠绕垫片机械部标准JB/T90-2015 管路法兰用缠绕式垫片机械部标准JB/T4705-2000 压力容器法兰用缠绕式垫片。
