§3-1钢结构的连接钢结构的构件是由型钢、钢板等通过连接(connections)构成的,各构件再通过安装连接架构成整个结构。

因此,连接在钢结构中处于重要的枢纽地位。

在进行连接的设计时,必须遵循安全可靠、传力明确、构造简单、制造方便和节约钢材的原则。

钢结构的连接方法可分为焊接连接、铆钉连接、螺栓连接和轻型钢结构用的紧固件连接等(图3.1.1)。

3.1.1 焊缝连接一、焊缝连接的特点焊接连接(welded connection)是现代钢结构最主要的连接方法。

其优点是:构造简单,任何形式的构件都可直接相连;用料经济,不削弱截面;制作加工方便,可实现自动化操作;连接的密闭性好,结构刚度大。

其缺点是:在焊缝附近的热影响区内,钢材的金相组织发生改变,导致局部材质变脆;焊接残余应力和残余变形使受压构件承载力降低;焊接结构对裂纹很敏感,局部裂纹一旦发生,就容易扩展到整体,低温冷脆问题较为突出。

二、钢结构常用的焊接方法1、手工电弧焊这是最常用的一种焊接方法(3.1.2)。

通电后,在涂有药皮的焊条和焊件间产生电弧。

电弧提供热源,使焊条中的焊丝熔化,滴落在焊件上被电弧所吹成的小凹槽熔池中。

由电焊条药皮形成的熔渣和气体覆盖着熔池,防止空气中的氧、氮等气体与熔化的液体金属接触,避免形成脆性易裂的化合物。

焊缝金属冷却后把被连接件连成一体。

手工电弧焊设备简单,操作灵活方便,适于任意空间位置的焊接,特别适于焊接短焊缝。

但生产效率低,劳动强度大,焊接质量与焊工的技术水平和精神状态有很大的关系。

手工电弧焊所用焊条应与焊件钢材(或称主体金属)相适应,例如:对Q235钢采用E43型焊条(E4300~E4328);对Q345钢采用E50型焊条(E5000~E5048);对390钢和Q420钢采用E55型焊条(E5500~E5518)。

焊条型号中字母E表示焊条类型等。

不同钢种的钢材相焊接时,宜采用低组配方案,即宜采用与低强度钢相适应的焊条。

钢结构的连接方法

钢结构的连接方法

钢结构的连接方法一、钢结构的连接方法1、焊接连接2、螺栓连接3、铆钉连接二、以钢材制作为主的结构,是主要的建筑结构类型之一。

钢材的特点是强度高、自重轻、刚度大,故用于建造大跨度和超高、超重型的建筑物特别适宜;材料匀质性和各向同性好,属理想弹性体,最符合一般工程力学的基本假定;材料塑性、韧性好,可有较大变形,能很好地承受动力荷载;建筑工期短;其工业化程度高,可进行机械化程度高的专业化生产;加工精度高、效率高、密闭性好,故可用于建造气罐、油罐和变压器等。

其缺点是耐火性和耐腐性较差。

主要用于重型车间的承重骨架、受动力荷载作用的厂房结构、板壳结构、高耸电视塔和桅杆结构、桥梁和库等大跨结构、高层和超高层建筑等。

钢结构今后应研究高强度钢材,大大提高其屈服点强度;此外要轧制新品种的型钢,例如H型钢(又称宽翼缘型钢)和T形钢以及压型钢板等以适应大跨度结构和超高层建筑的需要。

钢结构又分轻钢和重钢。

判定没有一个统一的标准,很多有经验的设计师或项目经理也常常不能完全说明白,可以以一些数据综合考虑并加以判断。

三、钢结构以钢材制作为主的结构,是主要的建筑结构类型之一。

钢材的特点是强度高、自重轻、刚度大,故用于建造大跨度和超高、超重型的建筑物特别适宜;材料匀质性和各向同性好,属理想弹性体,最符合一般工程力学的基本假定;材料塑性、韧性好,可有较大变形,能很好地承受动力荷载;建筑工期短;其工业化程度高,可进行机械化程度高的专业化生产;加工精度高、效率高、密闭性好,故可用于建造气罐、油罐和变压器等。

其缺点是耐火性和耐腐性较差。

主要用于重型车间的承重骨架、受动力荷载作用的厂房结构、板壳结构、高耸电视塔和桅杆结构、桥梁和库等大跨结构、高层和超高层建筑等。

钢结构今后应研究高强度钢材,大大提高其屈服点强度;此外要轧制新品种的型钢,例如H型钢(又称宽翼缘型钢)和T形钢以及压型钢板等以适应大跨度结构和超高层建筑的需要。

钢结构又分轻钢和重钢。

钢结构的连接方法及区别

钢结构的连接方法及区别

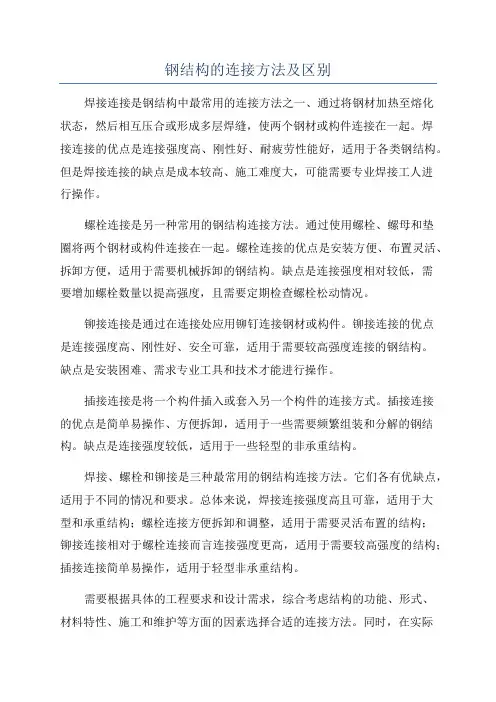

钢结构的连接方法及区别焊接连接是钢结构中最常用的连接方法之一、通过将钢材加热至熔化状态,然后相互压合或形成多层焊缝,使两个钢材或构件连接在一起。

焊接连接的优点是连接强度高、刚性好、耐疲劳性能好,适用于各类钢结构。

但是焊接连接的缺点是成本较高、施工难度大,可能需要专业焊接工人进行操作。

螺栓连接是另一种常用的钢结构连接方法。

通过使用螺栓、螺母和垫圈将两个钢材或构件连接在一起。

螺栓连接的优点是安装方便、布置灵活、拆卸方便,适用于需要机械拆卸的钢结构。

缺点是连接强度相对较低,需要增加螺栓数量以提高强度,且需要定期检查螺栓松动情况。

铆接连接是通过在连接处应用铆钉连接钢材或构件。

铆接连接的优点是连接强度高、刚性好、安全可靠,适用于需要较高强度连接的钢结构。

缺点是安装困难、需求专业工具和技术才能进行操作。

插接连接是将一个构件插入或套入另一个构件的连接方式。

插接连接的优点是简单易操作、方便拆卸,适用于一些需要频繁组装和分解的钢结构。

缺点是连接强度较低,适用于一些轻型的非承重结构。

焊接、螺栓和铆接是三种最常用的钢结构连接方法。

它们各有优缺点,适用于不同的情况和要求。

总体来说,焊接连接强度高且可靠,适用于大型和承重结构;螺栓连接方便拆卸和调整,适用于需要灵活布置的结构;铆接连接相对于螺栓连接而言连接强度更高,适用于需要较高强度的结构;插接连接简单易操作,适用于轻型非承重结构。

需要根据具体的工程要求和设计需求,综合考虑结构的功能、形式、材料特性、施工和维护等方面的因素选择合适的连接方法。

同时,在实际施工过程中还需严格按照相关规范和要求进行操作,确保连接的质量和安全性。

钢结构的连接方法

钢结构的连接方法

钢结构的连接方法

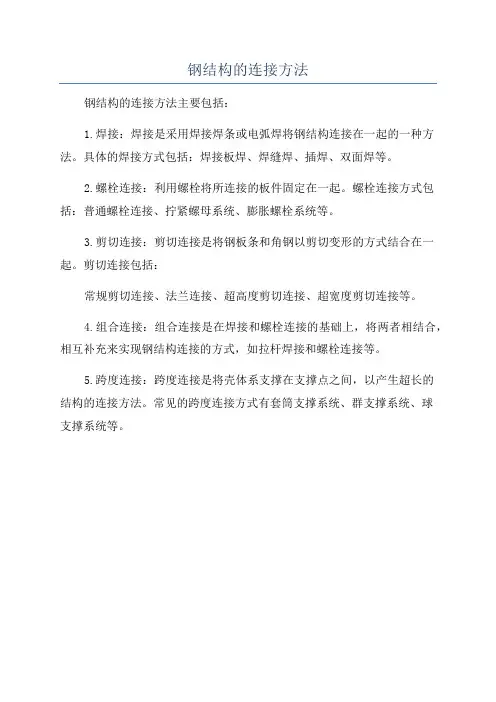

钢结构的连接方法主要包括:
1.焊接:焊接是采用焊接焊条或电弧焊将钢结构连接在一起的一种方法。

具体的焊接方式包括:焊接板焊、焊缝焊、插焊、双面焊等。

2.螺栓连接:利用螺栓将所连接的板件固定在一起。

螺栓连接方式包括:普通螺栓连接、拧紧螺母系统、膨胀螺栓系统等。

3.剪切连接:剪切连接是将钢板条和角钢以剪切变形的方式结合在一起。

剪切连接包括:
常规剪切连接、法兰连接、超高度剪切连接、超宽度剪切连接等。

4.组合连接:组合连接是在焊接和螺栓连接的基础上,将两者相结合,相互补充来实现钢结构连接的方式,如拉杆焊接和螺栓连接等。

5.跨度连接:跨度连接是将壳体系支撑在支撑点之间,以产生超长的
结构的连接方法。

常见的跨度连接方式有套筒支撑系统、群支撑系统、球
支撑系统等。

钢结构的连接方法

钢结构的连接方法

钢结构的连接方法一、钢结构的连接方法1、焊接连接2、螺栓连接3、铆钉连接二、以钢材制作为主的结构,是主要的建筑结构类型之一。

钢材的特点是强度高、自重轻、刚度大,故用于建造大跨度和超高、超重型的建筑物特别适宜;材料匀质性和各向同性好,属理想弹性体,最符合一般工程力学的基本假定;材料塑性、韧性好,可有较大变形,能很好地承受动力荷载;建筑工期短;其工业化程度高,可进行机械化程度高的专业化生产;加工精度高、效率高、密闭性好,故可用于建造气罐、油罐和变压器等。

其缺点是耐火性和耐腐性较差。

主要用于重型车间的承重骨架、受动力荷载作用的厂房结构、板壳结构、高耸电视塔和桅杆结构、桥梁和库等大跨结构、高层和超高层建筑等。

钢结构今后应研究高强度钢材,大大提高其屈服点强度;此外要轧制新品种的型钢,例如H型钢(又称宽翼缘型钢)和T形钢以及压型钢板等以适应大跨度结构和超高层建筑的需要。

钢结构又分轻钢和重钢。

判定没有一个统一的标准,很多有经验的设计师或项目经理也常常不能完全说明白,可以以一些数据综合考虑并加以判断。

三、钢结构以钢材制作为主的结构,是主要的建筑结构类型之一。

钢材的特点是强度高、自重轻、刚度大,故用于建造大跨度和超高、超重型的建筑物特别适宜;材料匀质性和各向同性好,属理想弹性体,最符合一般工程力学的基本假定;材料塑性、韧性好,可有较大变形,能很好地承受动力荷载;建筑工期短;其工业化程度高,可进行机械化程度高的专业化生产;加工精度高、效率高、密闭性好,故可用于建造气罐、油罐和变压器等。

其缺点是耐火性和耐腐性较差。

主要用于重型车间的承重骨架、受动力荷载作用的厂房结构、板壳结构、高耸电视塔和桅杆结构、桥梁和库等大跨结构、高层和超高层建筑等。

钢结构今后应研究高强度钢材,大大提高其屈服点强度;此外要轧制新品种的型钢,例如H型钢(又称宽翼缘型钢)和T形钢以及压型钢板等以适应大跨度结构和超高层建筑的需要。

钢结构又分轻钢和重钢。

简述钢结构连接方法的种类

简述钢结构连接方法的种类

简述钢结构连接方法的种类
钢结构连接方法的种类包括以下几种:
1. 螺栓连接:使用螺栓和螺母将钢构件连接在一起。

螺栓连接能够提供较高的刚度和强度,并且易于安装和拆卸。

2. 焊接连接:通过将钢构件进行熔接来实现连接。

焊接连接能够提供更高的刚度和强度,并且可以实现连续的结构性能。

3. 铆接连接:使用铆钉将钢构件连接在一起。

铆接连接具有较高的刚度和强度,并且能够实现连续的结构性能。

4. 锚固连接:通过固定钢构件到混凝土结构或者其他基础上来实现连接。

锚固连接能够提供较高的稳定性和抗震能力。

5. 拼装连接:将预制的钢构件通过扣件或者其他连接件进行组合拼装。

拼装连接能够提高施工速度和灵活性,并且便于现场安装。

6. 机械连接:使用机械连接件,如榫卯接头、卡口式接头等,将钢构件连接在一起。

机械连接能够提供较高的刚度和强度,并且方便拆卸和更换。

总结起来,钢结构连接方法的种类多样,每种连接方法都有其适用的场景和特点,选择合适的连接方法可以提高钢结构的安全性和可靠性。

钢结构的连接方式

钢结构的连接方式
TUMUGONGCHENG
(1)按构件连接的相对位置分类 对接连接、搭接连接、T形连接和角部连接等 (2)按构造分类 对接焊缝(正对接焊缝、斜对接焊缝); 角焊缝(正面角焊缝、侧面角焊缝和斜焊缝) (3)按施焊位置分类 平焊、立焊、横焊和仰焊
(1)指引线 (2)图形符号 (3)辅助符号
(1)对接焊缝的构造要求 (2)角焊缝的构造要求 (3)焊缝的强度设计值
(1)轴心力作用下的对接焊缝连接强度计算 (2) 直螺栓连接

(1)螺栓布列间距不宜过大或过小 (2)螺栓连接的强度设计值
(1)抗剪承载力计算 (2)抗拉承载力计算 (3)同时承受剪力和杆轴方向拉力的普通螺栓
的剪拉承载力计算 (4)螺栓群在弯矩作用下的计算

钢结构构件常用的连接方式

钢结构构件常用的连接方式

钢结构构件常用的连接方式1.焊接连接焊接连接有气焊、接触焊和电弧焊等方法。

在电弧焊中又分手工焊、自动焊和半自动焊三种。

目前,钢结构中常用的是手工电弧焊。

利用手工操作的方法,以焊接电弧产生的热量使焊条和焊件熔化,从而凝固成牢固接头的工艺过程,就是手工电弧焊。

(1)焊缝的形式与构造①对接焊缝对接焊缝的形式有直边缝、单边V形缝、双边V形缝、U形缝、K形缝、X 形缝等。

当焊件厚度很小,可采用直边缝。

对于一般厚度的焊件,因为直边缝不易焊透,可采用有斜坡口的单边V形缝或双边V形缝,斜坡口和焊缝根部共同形成一个焊条能够运转的施焊空间,使焊件易于焊透。

对于较厚的焊件,则应采用U形缝、K形缝和X形缝。

其中V形缝和U形缝为单面施焊,但在焊缝根部还需要补焊,当焊件可随意翻转施焊时,使用K 形缝和X形缝较好。

焊缝的起点和终点处常因不能熔透而出现凹形的焊口,为避免受力后出现裂纹及应力集中,施焊时应将两端焊至引弧板上,然后再将多余部分切除,这样便不致减小焊缝处的截面。

对接焊缝的优点是用料经济,传力均匀、平顺,没有显着的应力集中,承受动力荷载的构件最适于采用对接焊缝。

缺点是施焊的焊件应保持一定的间隙,板边需要加工,施工不便。

②角焊缝在相互搭接或丁字连接构件的边缘,所焊截面为三角形的焊缝,叫做角焊缝。

角焊缝按外力作用方向可分为平行于外力作用方向的侧面角焊缝和垂直于外力作用方向的正面角焊缝。

钢结构中,最常用的是普通直角焊缝,其他形式主要是为了改变受力状态,避免应力集中,一般多用于直接受动力荷载的结构。

杆件与节点板的连接焊缝一般宜采用两面侧焊,也可用三面围焊,对角钢焊件还可采用L形围焊,但为不引起偏心,角钢背焊缝长度常受到限制,所以一般只适用于受力较小的焊件。

所有围焊的转角处必须连续施焊。

角焊缝的优点是焊件板边不必预先加工,也不需要校正缝距,施工方便。

其缺点是应力集中现象比较严重,由于必须有一定的搭接长度,角焊缝连接在材料使用上不够经济。

钢结构的构件连接方式

钢结构的构件连接方式

d e钢结构的构件连接方式钢结构的连接方法大体来看,有以下几种:焊接——是使用最普遍的方法,该方法对几何形体适应性强,构造简单,省材省工,易于自动化,工效高;但是焊接属于热加工过程,对材质要求高,对于工人的技术水平要求也高,焊接程序严格,质量检验工作量大。

铆接——该方法传力可靠,韧性和塑性好,质量易于检查,抗动力荷载好;但是由于铆接时必须进行钢板的搭接,相对来讲费钢、费工。

普通螺栓连接——这种方式装卸便利,设备简单,工人易于操作;但是对于该方法,螺栓精度低时不宜受剪,螺栓精度高时加工和安装难度较大。

高强螺栓连接——此法加工方便,对结构削弱少,可拆换,能承受动力荷载,耐疲劳,塑性、韧性好摩擦面处理,安装工艺略为复杂,造价略高射钉、自攻螺栓连接——较为灵活,安装方便,构件无须预先处理,适用于轻钢、薄板结构不能受较大集中力。

焊接连接 焊接是钢结构较为常见的连接方式,也是比较方便的连接方式,在众多的钢结构中,焊接是最为常见的一种。

根据焊接的形式,焊缝可以分为对接(平接)焊缝、角焊缝、和顶接焊缝三大类。

对接焊缝对接焊缝按受力与焊缝方向分直缝——作用力方向与焊缝方向正交;斜缝——作用力方向与焊缝方向斜交两类。

从直观来看,直缝受拉,斜缝受拉与剪的同时作用。

对接焊缝在焊接上有以下处理形式: a )直边缝:适合板厚t 10mm b )单边V 形:适合板厚t =10~20mmc )双边V 形:适合板厚t =10~20mmd )U 形:适合板厚t > 20mme )K 形:适合板厚t > 20mm b斜缝 直缝f)X形:适合板厚t > 20mm对接焊缝的优点是用料经济、传力均匀、无明显的应力集中1[1],利于承受动力荷载;但也有缺点,需剖口,焊件长度要精确。

对接焊缝需要做以下构造处理:首先,在施焊过程中,起落弧处易有焊接缺陷,所以用引弧板;但采用引弧板施工复杂,除承受动力荷载外,一般不用,计算时将焊缝长度两端各减去5mm。

钢结构的连接方法

钢结构的连接方法

二、焊缝连接的缺陷、质量检验
焊缝质量检验
外观检查: 检查外观缺陷和几何尺寸。 无损检验:检查内部缺陷。
①超声波检验 ②X射线透照
二、焊缝连接的缺陷、质量检验
焊缝质量检验
焊缝的级别 ①三级焊缝只要求对全部焊缝作外观检查,符合
三级质量标准; ②二级焊缝要求通过外观检查和超声波检验,其
中要求超声波检验每条焊缝的20%长度; ③一级焊缝则要求通过外观检查和全部超声波检
缝正应力为弯矩和轴心力引起的应力之和(a)验算, 剪应力仍按式(b)验算,需要验算折算应力时按式(c) 进行验算。
N AW
M Ww
ftw
(a)
VSw I wt
f
w v
(b)
12 312 1.1 ftw (c)
钢结构的连接
第四节 角焊缝连接的构造和计算
第四节 角焊缝连接的构造和计算
一、受力特征和构造要求 1、角焊缝按其受力方向和位置分为: 侧面角焊缝(侧焊缝) 正面焊缝(端焊缝) 两者联合使用称为围焊缝
1、减少或消除焊接残余应力的措施 (1)设计角度,尽量避免三向拉应力的情况 (2)制造方面,采取适当的焊接次序 焊缝较厚时采用分层焊,焊缝较长时采用分段焊
(3)尽可能采用对称焊缝
2、减少或消除焊接变形的措施 (1)施焊前使构件有一个和焊接变形相反的预变形
(2)采用合理的装配和焊接顺序 (3)对于小尺寸的杆件,可在焊前预热,或焊后回 火加热到600℃左右,然后缓慢冷却,可消除焊接 变形。 (4)机械矫正:锤击法
俯焊
立焊(平) 立焊(竖)
仰焊
三、焊缝连接的型式
四、焊缝的强度设计值
焊缝强度主要决定于焊缝金属和主体金属的强度。 并与焊接形式、应力集中程度以及焊接工艺条件等有 密切关系。

钢结构的构件连接方式

钢结构的构件连接方式

d e f 钢结构的构件连接方式钢结构的连接方法大体来看,有以下几种:焊接——是使用最普遍的方法,该方法对几何形体适应性强,构造简单,省材省工,易于自动化,工效高;但是焊接属于热加工过程,对材质要求高,对于工人的技术水平要求也高,焊接程序严格,质量检验工作量大。

铆接——该方法传力可靠,韧性和塑性好,质量易于检查,抗动力荷载好;但是由于铆接时必须进行钢板的搭接,相对来讲费钢、费工。

普通螺栓连接——这种方式装卸便利,设备简单,工人易于操作;但是对于该方法,螺栓精度低时不宜受剪,螺栓精度高时加工和安装难度较大。

高强螺栓连接——此法加工方便,对结构削弱少,可拆换,能承受动力荷载,耐疲劳,塑性、韧性好摩擦面处理,安装工艺略为复杂,造价略高射钉、自攻螺栓连接——较为灵活,安装方便,构件无须预先处理,适用于轻钢、薄板结构不能受较大集中力。

焊接连接焊接是钢结构较为常见的连接方式,也是比较方便的连接方式,在众多的钢结构中,焊接是最为常见的一种。

根据焊接的形式,焊缝可以分为对接(平接)焊缝、角焊缝、和顶接焊缝三大类。

对接焊缝对接焊缝按受力与焊缝方向分直缝——作用力方向与焊缝方向正交;斜缝——作用力方向与焊缝方向斜交两类。

从直观来看,直缝受拉,斜缝受拉与剪的同时作用。

对接焊缝在焊接上有以下处理形式:a )直边缝:适合板厚t 10mmb )单边V 形:适合板厚t =10~20mmc )双边V 形:适合板厚t =10~20mmd )U 形:适合板厚t > 20mme )K 形:适合板厚t > 20mmf )X 形:适合板厚t > 20mm对接焊缝的优点是用料经济、传力均匀、无明显的应力集中1[1],利于承受动力荷载;但也有缺点,需剖口,焊件长度要精确。

对接焊缝需要做以下构造处理:首先,在施焊过程中,起落弧处易有焊接缺陷,所以用引弧板;但采用引弧板施工复杂,除承受动力荷载外,一般不用,计算时将焊缝长度两端各减去5mm 。

常见钢结构构件连接方法详解

常见钢结构构件连接方法详解

常见钢结构构件连接方法详解钢结构构件的连接钢结构的连接方法有焊接、普通螺栓连接、高强度螺栓连接和铆接,具体如下:(一)焊接1、建筑工程中钢结构常用的焊接方法:按焊接的自动化程度一般分为手工焊接、半自动焊接和自动化焊接三种。

2、根据焊接接头的连接部位,可以将熔化焊接头分为:对接接头、角接接头、T 形及十字接头、搭接接头和塞焊接头等。

3、在焊接时应合理选择焊接方法、条件、顺序和预热等工艺措施,尽可能把焊接应力和焊接变形控制到最小。

必要时,应取合理措施消除焊接残余应力和变形。

4、焊缝缺陷通常分为:裂纹、孔穴、固体夹杂、未熔合、未焊透、形状缺陷和上述以外的其他缺陷。

其主要产生原因和处理方法为:(1)裂纹:通常有热裂纹和冷裂纹之分。

产生热裂纹的主要原因是母材抗裂性能差、焊接材料质量不好、焊接工艺参数选择不当、焊接内应力过大等;产生冷裂纹的主要原因是焊接结构设计不合理、焊缝布置不当、焊接工艺措施不合理,如焊前未预热、焊后冷却快等。

处理办法是在裂纹两端钻止裂孔或铲除裂纹处的焊缝金属,进行补焊。

(2)孔穴:通常分为气孔和弧坑缩孔两种。

产生气孔的主要原因是焊条药皮损坏严重、焊条和焊剂未烘烤、母材有油污或锈和氧化物、焊接电流过小、弧长过长、焊接速度太快等,其处理方法是铲去气孔处的焊缝金属,然后补焊。

产生弧坑缩孔的主要原因是焊接电流太大且焊接速度太快、熄弧太快,未反复向熄弧处补充填充金属等,其处理方法是在弧坑处补焊。

(3)固体夹杂:有夹渣和夹钨两种缺陷。

产生夹渣的主要原因是焊接材料质量不好、焊接电流太小、焊接速度太快、熔渣密度太大、阻碍熔渣上浮、多层焊时熔渣未清除干净等,其处理方法是铲除夹渣处的焊缝金属,然后焊补。

产生夹钨的主要原因是氩弧缝金属,重新焊补。

(4)未熔合、未焊透:产生的主要原因是焊接电流太小、焊接速度太快、坡口角度间隙太小、操作技术不佳等。

对于未熔合的处理方法是铲除未熔合处的焊缝金属后补焊。

对于未焊透的处理方法是对开敞性好的结构的单面未焊透,可在焊缝背面直接补焊。
