线圈天线设计经验总结

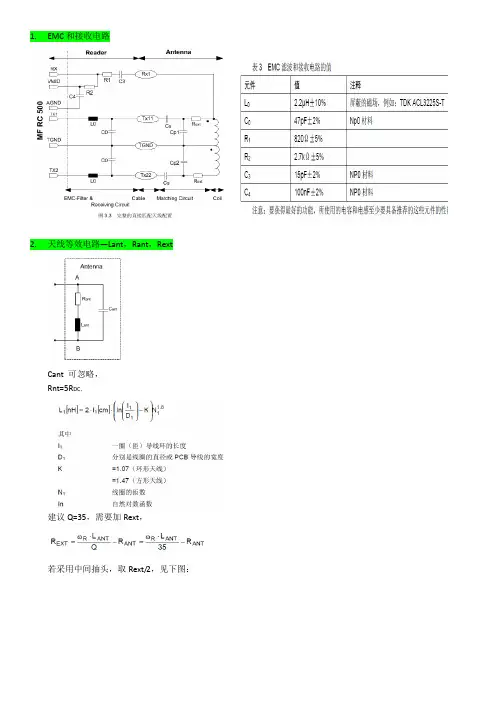

RC500-RC522-直接匹配电路及线圈天线的设计
1.EMC和接收电路
2.天线等效电路—Lant，Rant，Rext
Cant 可忽略，
Rnt=5R DC，
建议Q=35，需要加Rext，
若采用中间抽头，取Rext/2，见下图：
3.阻抗匹配
直接匹配天线的阻抗匹配PCB布线要求：
1.EMC电路：L0、C0必须放在非常靠近RC500的TX1和TX2管脚。
C0的接地连接线必须很短，而且对
MF RC500 TGND 管脚的阻抗，非常低地平面有多个通道可供连接这些元件要排列得尽量紧密才可以抑制载波频率的高次谐波
2.接收电路的布线相对没有这么严格而且也不需要符合特殊的要求
天线调谐
1.调谐在在能量传输上获得最优的工作距离 P30
2.如何检查天线的品质因子确保数据正确传输 P36
天线的调谐过程被划分到第一次开发测试和第二次生产测试的调谐方法我们建议用阻抗分析仪进行第一次调谐以及测量线圈的等效参数如果没有器件也可以应用生产调谐过程但需要进行复杂的迭代过程
成功调谐的一个最重要的因素是要知道天线的等效电子参数，找到调谐最好的起始值。
测量天线等效参数的最简单方法是用阻抗分析仪。
天线项目工作总结
天线项目工作总结
天线项目是一个重要的工程项目，它涉及到通信领域的技术和设备研发。
在过
去的一段时间里，我们团队全力以赴地投入到天线项目的研发工作中，经过不懈的努力和合作，取得了一定的成果。
在此，我将对天线项目的工作进行总结，以便更好地总结经验，提高工作效率。
首先，我们团队在天线设计和优化方面取得了一定的进展。
通过对天线结构和
性能进行深入的分析和研究，我们成功地设计出了一系列符合需求的天线产品，并对其进行了优化改进。
这为项目的后续工作打下了坚实的基础。
其次，我们在天线测试和验证方面也取得了一定的成果。
我们建立了一套完善
的测试系统，对天线的性能进行了全面的测试和验证，确保了产品的质量和稳定性。
同时，我们还通过不断地改进和优化测试方法，提高了测试效率和准确性。
另外，我们团队在项目管理和沟通协调方面也做了很多工作。
我们建立了严谨
的项目管理流程，确保了项目的进度和质量。
同时，我们还加强了团队内部的沟通和协作，提高了团队的凝聚力和执行力。
总的来说，天线项目工作虽然取得了一定的成绩，但也存在一些不足和问题，
比如在项目进度控制方面还需进一步加强，团队成员的专业素养和技术能力也有待提高。
因此，我们将进一步总结经验，改进工作方法，不断提高工作效率和质量，为天线项目的顺利完成做出更大的贡献。
通过对天线项目工作的总结，我们更加清晰地认识到了项目的重要性和复杂性，也更加明确了下一步的工作方向和目标。
我们将以更加饱满的热情和更加务实的态度，继续努力，为天线项目的成功落地而努力奋斗！。

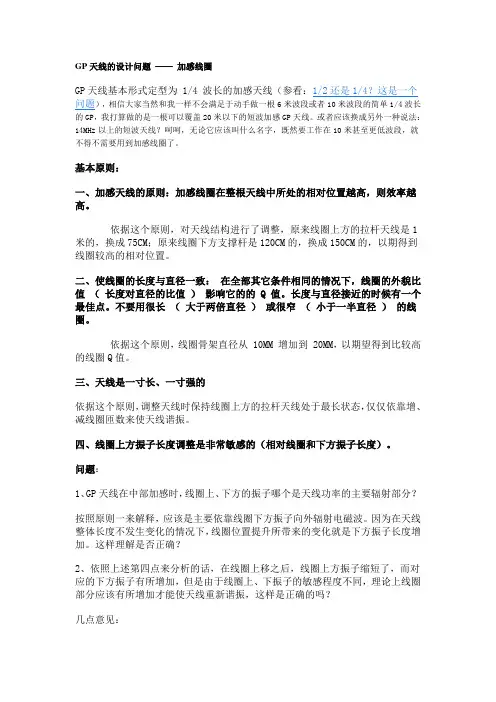

GP天线的设计问题
GP天线的设计问题——加感线圈GP天线基本形式定型为 1/4 波长的加感天线（参看：1/2还是1/4？这是一个问题），相信大家当然和我一样不会满足于动手做一根6米波段或者10米波段的简单1/4波长的GP，我打算做的是一根可以覆盖20米以下的短波加感GP天线。
或者应该换成另外一种说法：14MHz以上的短波天线？呵呵，无论它应该叫什么名字，既然要工作在10米甚至更低波段，就不得不需要用到加感线圈了。
基本原则：一、加感天线的原则：加感线圈在整根天线中所处的相对位置越高，则效率越高。
依据这个原则，对天线结构进行了调整，原来线圈上方的拉杆天线是1米的，换成75CM；原来线圈下方支撑杆是120CM的，换成150CM的，以期得到线圈较高的相对位置。
二、使线圈的长度与直径一致：在全部其它条件相同的情况下，线圈的外貌比值（长度对直径的比值）影响它的的 Q 值。
长度与直径接近的时候有一个最佳点。
不要用很长（大于两倍直径）或很窄（小于一半直径）的线圈。
依据这个原则，线圈骨架直径从 10MM 增加到 20MM，以期望得到比较高的线圈Q值。
三、天线是一寸长、一寸强的依据这个原则，调整天线时保持线圈上方的拉杆天线处于最长状态，仅仅依靠增、减线圈匝数来使天线谐振。
四、线圈上方振子长度调整是非常敏感的（相对线圈和下方振子长度）。
问题：1、GP天线在中部加感时，线圈上、下方的振子哪个是天线功率的主要辐射部分？按照原则一来解释，应该是主要依靠线圈下方振子向外辐射电磁波。
因为在天线整体长度不发生变化的情况下，线圈位置提升所带来的变化就是下方振子长度增加。
这样理解是否正确？2、依照上述第四点来分析的话，在线圈上移之后，线圈上方振子缩短了，而对应的下方振子有所增加，但是由于线圈上、下振子的敏感程度不同，理论上线圈部分应该有所增加才能使天线重新谐振，这样是正确的吗？几点意见：1、线圈的Q值大些比小些肯定要好，10mm的直径有些小了。
ARRL天线手册上用的Loading Coil直径都在50mm左右；2、天线长度就做1/4波长的，不要考虑其他波长了。
线圈天线设计经验总结
线圈天线设计经验总结线圈天线设计经验总结做了三四个月的线圈天线了，从刚开始的什么都不懂，到现在的知道自己什么不懂，也算是一个成长的过程，做了这么久，有点经验，写在这里与大家分享一下。
需求是13.56MHz 的天线，就像刷公交卡的那种天线一样，但不知道用什么形式的天线做，看了一两个礼拜的微带天线，参考教程在HFSS 中做出了第一个微带天线的仿真，正觉得有点进展的时候，老师一句话，用线圈天线做，我不得不改做线圈天线。
然后就是各种资料的搜索与学习。
线圈天线是一种很简单的天线，复杂点说的话，就是用铜线（当然可以是其他材料）按照一定的形状绕几圈，ok ，这就是线圈天线了，铜线的两头加上激励源就可以发射了。
（有兴趣的同学可以把你手中的公交卡打开，会发现它就是用的线圈天线，网上有这种教程，可以让你把公交卡拆开，然后把完成公交卡功能的天线和芯片拿出来贴在手机后盖和电池之间，这样就可以很潇洒的实现手机刷卡了，哈哈，不过要怎么充值就要自己想办法了）当然，这个时候的线圈天线是不好用的，因为你对它的特性什么的都不了解。
所以，打算先进行理论方面的研究。
理论分析与Matlab 仿真因为做的是类似于RFID 的NFC 的13.56MHz 的线圈天线，天线在这个频率一般都是使用磁场耦合来实现能量的传递，那么我们就对在这个时候线圈的磁场进行分析。
网上关于矩形线圈的磁场分析有很多论文了，但我们还是自己做一下会理解的比较深刻，先复习一下电磁场的知识，正好书上有一道例题讲的就是长度为l 的导线在周围空间任意点产生的磁场公式，这里引入了矢量磁位A ，因为矢量磁位A 的方向与电流I 的方向是相同的，而且对矢量磁位求旋度就是磁感应强度B ，这种性质对线天线来讲是很有用的。
矩形线圈我们先来研究单圈的矩形线圈天线。
根据有限长导线周围磁感应强度的公式，算出四条边在空间某一点的矢量磁位A ，由于两两方向相同，叠加之后就剩下了两个方向的向量相加，这样利于后面求旋度的处理；对空间某一点总矢量磁位A 求旋度就得到了磁感应强度B ，只取B 的Z 方向大小Bz 就得到了我们所关心的垂直方向磁感应强度（因为刷卡的时候算磁通量只有垂直方向的是有效的）。

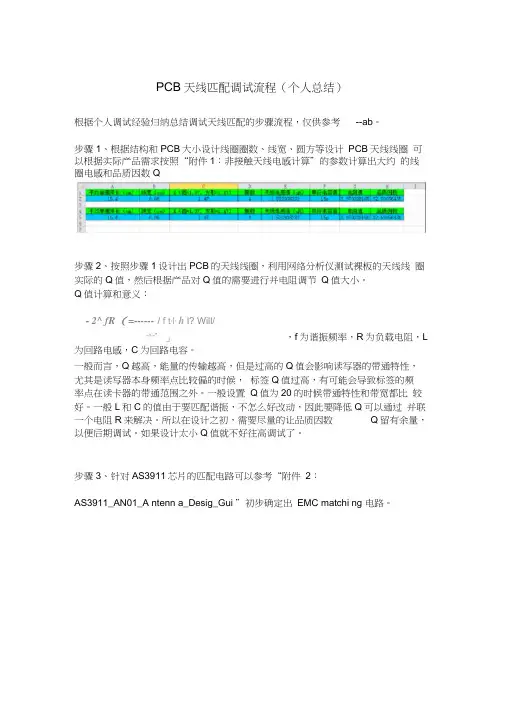

PCB天线匹配调试流程(个人总结)
PCB天线匹配调试流程（个人总结）根据个人调试经验归纳总结调试天线匹配的步骤流程，仅供参考--ab。
步骤1、根据结构和PCB大小设计线圈圈数、线宽、圆方等设计PCB天线线圈可以根据实际产品需求按照“附件1：非接触天线电感计算”的参数计算出大约的线圈电感和品质因数Q步骤2、按照步骤1设计出PCB的天线线圈，利用网络分析仪测试裸板的天线线圈实际的Q值，然后根据产品对Q值的需要进行并电阻调节Q值大小。
Q值计算和意义：- 2^ fR（ = ------ / f t,l,h l? Will/亠’」，f为谐振频率，R为负载电阻，L 为回路电感，C为回路电容。
一般而言，Q越高，能量的传输越高，但是过高的Q值会影响读写器的带通特性，尤其是读写器本身频率点比较偏的时候，标签Q值过高，有可能会导致标签的频率点在读卡器的带通范围之外。
一般设置Q值为20的时候带通特性和带宽都比较好。
一般L和C的值由于要匹配谐振，不怎么好改动，因此要降低Q可以通过并联一个电阻R来解决。
所以在设计之初，需要尽量的让品质因数Q留有余量，以便后期调试。
如果设计太小Q值就不好往高调试了。
步骤3、针对AS3911芯片的匹配电路可以参考“附件2：AS3911_AN01_A ntenn a_Desig_Gui ”初步确定出EMC matchi ng 电路。
天线匹配电路参考步骤4、利用网络分析仪适当调整 EMC matchi ng 电路让天线谐振在13.56Mhz , 匹配10欧~50欧的电阻。
根据AS3911文档推荐匹配20~30欧效率最高，如果考 虑功耗等因素可以适当的匹配电阻变大，提高输入阻抗。
天线匹配意义：在天线的LCR 电路中产生谐振，使电路中呈现纯阻抗性，此时电路的阻抗模值最 小。
当电压V 固定时，电流最大。
(1)电路阻抗最小且为纯电阻。
即 Z =R+jXL-jXC=R⑵电路电流为最大。
⑶电路功率因子为1。
⑷电路平均功率最大。
即P=I2R(5)电路总虚功率为零。

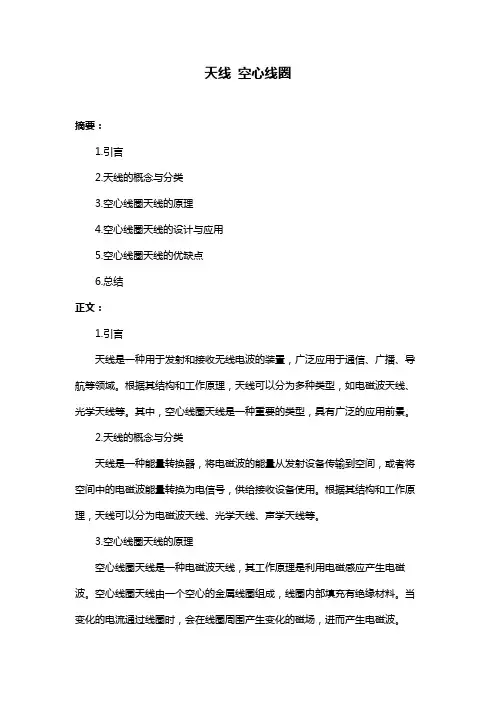

天线 空心线圈
天线空心线圈
摘要：
1.引言
2.天线的概念与分类
3.空心线圈天线的原理
4.空心线圈天线的设计与应用
5.空心线圈天线的优缺点
6.总结
正文：
1.引言
天线是一种用于发射和接收无线电波的装置，广泛应用于通信、广播、导航等领域。
根据其结构和工作原理，天线可以分为多种类型，如电磁波天线、光学天线等。
其中，空心线圈天线是一种重要的类型，具有广泛的应用前景。
2.天线的概念与分类
天线是一种能量转换器，将电磁波的能量从发射设备传输到空间，或者将空间中的电磁波能量转换为电信号，供给接收设备使用。
根据其结构和工作原理，天线可以分为电磁波天线、光学天线、声学天线等。
3.空心线圈天线的原理
空心线圈天线是一种电磁波天线，其工作原理是利用电磁感应产生电磁波。
空心线圈天线由一个空心的金属线圈组成，线圈内部填充有绝缘材料。
当变化的电流通过线圈时，会在线圈周围产生变化的磁场，进而产生电磁波。
4.空心线圈天线的设计与应用
空心线圈天线的设计主要包括线圈的大小、形状、填充材料等参数的选择。
这些参数会影响到天线的性能，如工作频率、发射功率、接收灵敏度等。
空心线圈天线广泛应用于通信、广播、导航等领域，如手机、电视、卫星接收天线等。
5.空心线圈天线的优缺点
空心线圈天线的优点是结构简单、制作方便、成本低廉。
同时，空心线圈天线具有较高的效率，可以在较小的尺寸下实现较高的性能。
然而，空心线圈天线也存在一些缺点，如工作频率较低、方向性较差等。
6.总结
空心线圈天线是一种重要的天线类型，具有广泛的应用前景。
(完整word版)磁性天线的绕制方法
磁性天线是用来接收电磁波的。
它是由一个铁氧体磁棒和线围绕组组成，对电磁波的吸收能力很强。
磁力线通过它就好象很多棉纱线被一个铁箍束得很紧一样。
因此，在线圈绕组内能够感应出比较高的高频电压，所以磁性天线兼有放大高频传号的作用。
此外，磁性天线还有较强的方向性，能够提高收音机的抗干扰能力。
从磁棒所用的材料来看，目前常用的有两种：一种是初导磁率为400的Mn型锰锌铁氧体，呈黑色，工作频率较低而导磁率较高，适用于中波；另一种初导磁率为60的Ni型镍锌铁氧体，呈棕色，能工作于较高频率而导磁率较低，适用于短波。
如果将Ni型用在中波，则接收效率比Mn型低；而Mn型用在短波、则因磁棒对高频的损耗很大，接收效率也很低。
小而设计的。
普通有圆形和扁形两类。
圆形磁棒的直径一般是10毫米、长度有100、140、170毫米等数种。
扁形的有4x20x60、4x20xl 00、4x20x120毫米等。
磁性天线接收信号的能力与磁棒的长度L及截面积的大小有关。
磁棒越长，截面积越大，其接收能力越强，收音机的灵敏度也越高。
这是因为：由电台发射的电磁波的磁力线在天空中的分布是很密集的，磁棒的截面越大，它所容纳的数目就越多，线圈上感应的电压就越大，灵敏度就高。
另一方面，磁棒越长，它所吸收的磁力线的强度就越大，在线圈上感应出的电压也就越高，所以收音机的灵敏度也就越高。
扁形磁棒的作用与同等截面积的圆形棒相同，输出信号功率是一样的。
但仅依靠加粗加长磁棒来提高收音机的灵敏度是要受到限制的。
首先，因为磁棒越粗越长，其铁氧体内部损耗就越大，质量因数Q就越低，从而使收音机的灵敏度和选择性变坏。
其次，磁棒越粗越长，就要求收音机体积增大，这是不合适的。
线圈绕组是绕在一个纸管上，套在磁棒上的。
接收中波段广播的线圈若是采用直径0.1~0.35毫米单股纱包漆包线并排密绕，所绕圈数视磁棒尺寸不同而有所不同(见表)。
为了求得较高的Q值，降低在高频情况下由于趋肤效应和其他影响而产生的损耗，实验证明用多股线比用单股线绕制的线圈，在灵敏度和选择性上都有比较明显的提高。
天线设计实习报告
一、实习背景随着科技的飞速发展，无线通信技术已成为现代社会不可或缺的一部分。
天线作为无线通信的关键部件，其设计的好坏直接影响到通信系统的性能。
为了更好地了解天线设计的基本原理和应用，我于2023年在某知名通信设备公司进行了为期一个月的天线设计实习。
二、实习内容1. 天线基础知识学习实习初期，我主要学习了天线的基本原理、分类、工作原理等基础知识。
通过查阅资料、参加培训，我对天线的基本概念有了深入的理解。
2. 天线设计软件操作为了掌握天线设计技能，我学习了天线设计软件的使用。
在导师的指导下，我熟练掌握了天线设计软件的操作，包括参数设置、仿真分析、优化设计等。
3. 天线项目参与在实习过程中，我参与了公司的一个天线项目。
该项目旨在设计一款适用于5G通信的天线。
在导师的带领下，我参与了项目的各个环节，包括需求分析、方案设计、仿真验证、实验测试等。
4. 天线性能优化针对天线项目，我进行了多次性能优化。
通过调整天线结构、材料、参数等，提高了天线的增益、方向性、阻抗匹配等性能。
三、实习收获1. 理论与实践相结合通过实习，我将所学的天线理论知识与实际设计相结合，提高了自己的实践能力。
2. 团队协作能力在实习过程中，我学会了与团队成员有效沟通、协作，共同完成项目任务。
3. 解决问题的能力在遇到设计难题时，我通过查阅资料、请教导师、团队讨论等方式，不断提高自己的问题解决能力。
4. 职业素养实习期间，我严格遵守公司规章制度，认真完成工作任务，培养了良好的职业素养。
四、实习体会1. 天线设计是一项系统工程，需要掌握丰富的理论知识、实践经验以及设计软件的使用。
2. 在天线设计中，创新思维和优化设计至关重要。
3. 团队合作和沟通能力在项目实施过程中发挥着重要作用。
4. 实习期间，我深刻体会到了理论与实践相结合的重要性，为今后的工作打下了坚实基础。
总之，这次天线设计实习让我受益匪浅。
在今后的学习和工作中，我将继续努力，不断提高自己的专业素养和实际操作能力。
天线原理与设计总结
在无线电设备中，天线就是用来辐射和接收无线电波的装置，是一种电与磁的能量转换器。
按方向性分类，天线分为全向天线和定向天线两种。
全向天线将能量信号平均辐射到所有方向上，由于能量被分散了，传输距离也较短。
而定向天线则将能量信号辐射到特定的方向上，由于能量更集中，因此在该方向上传输距离会更远。
图1 定向天线和全向天线图1 定向天线和全向天线按材质或结构，天线又可以分为许多种类，常见的是：PCB天线（板载天线）、陶瓷天线、棒状天线等。
致远电子推出的ZLG52810蓝牙模块，使用的就是PCB天线，这类天线集成在产品内部，可以大大减小对客户产品尺寸的要求。
那么，要如何评估一款天线性能的优劣？下面介绍天线的几个主要参数：1. 工作频率工作频率是天线最基本的参数，代表该天线能够辐射或接收的信号频率。
天线的工作频率一般是某个范围，这个范围称为天线的带宽。
例如某个天线的带宽是2.3GHz~2.5GHz，则它能够将该频段内的信号有效辐射出去或接收进来，而该频段外的信号例如2GHz，则无法通过该天线辐射或接收。
不同技术的产品，需要选择相应工作频段的天线，才能正常工作，例如：● 蓝牙是2.402~2.480GHz；● Wi-Fi是2.412~2.472GHz；● Lora是470~510MHz。
图2 Wi-Fi天线的工作频率测试图2 Wi-Fi天线的工作频率测试2. 增益天线是无源器件，它并不会增大信号强度。
和PA的增益不同，天线的增益通常指最大辐射方向的功率增益值，可以理解为天线在特定方向上的辐射能力，增益越大，天线辐射的能量也越集中，在相应方向上辐射能力越强，信号传输距离越远。
广州致远电子推出的ZM602系列Wi-Fi模块所设计的PCB天线增益达到了3.3dBi，空旷环境下最远通讯距离达到了450m，传输距离优于市场上绝大部分的Wi-Fi产品。
3. 电压驻波比电压驻波比（VSWR）是表征端口阻抗匹配程度的一个量，它是衡量射频功率从功率源通过传输线到负载（天线）的效率，是驻波中最大电压与最小电压之比。
天线设计的实习报告
一、实习背景随着科技的发展，天线设计在通信领域扮演着越来越重要的角色。
为了更好地了解天线设计的基本原理、实践技能和工程应用，我选择了某知名通信公司进行为期三个月的天线设计实习。
在此期间，我深入了解了天线设计的相关知识，并参与了实际项目的研发工作。
二、实习内容1. 天线基础知识学习实习初期，我重点学习了天线的基本原理、分类、性能指标等基础知识。
通过查阅相关书籍、资料和在线课程，我对天线设计有了初步的认识。
同时，我还学习了电磁场理论、微波技术等相关知识，为后续的实践工作打下坚实的基础。
2. 天线设计软件应用在实习过程中，我熟练掌握了天线设计软件的使用。
首先，我学习了CST、HFSS等主流天线设计软件的操作方法，通过模拟仿真验证天线设计的合理性。
其次，我学习了如何利用这些软件进行天线优化设计，以提高天线性能。
3. 参与实际项目研发在实习期间，我参与了公司一项关于5G基站天线的研发项目。
在项目组导师的指导下，我负责天线结构的优化设计和仿真验证。
具体工作如下：（1）根据项目需求，分析现有天线结构的优缺点，提出改进方案；（2）利用天线设计软件进行仿真，验证改进方案的有效性；（3）根据仿真结果，调整天线结构参数，优化天线性能；（4）撰写天线设计报告，为项目组提供技术支持。
4. 总结与反思在实习过程中，我深刻认识到天线设计的重要性。
天线性能的好坏直接影响通信质量，因此，在设计过程中要充分考虑天线结构、材料、工艺等因素。
以下是我对实习过程中的一些总结与反思：（1）理论知识与实践相结合：在实习过程中，我将所学的理论知识运用到实际项目中，加深了对天线设计的理解；（2）团队协作：天线设计是一个复杂的过程，需要团队成员之间的紧密协作。
在实习过程中，我学会了与同事沟通、交流，共同解决问题；（3）持续学习：天线设计领域发展迅速，需要不断学习新知识、新技术。
在实习期间，我养成了良好的学习习惯，为今后的工作打下了基础。
三、实习收获通过这次实习，我收获颇丰：1. 熟练掌握了天线设计的基本原理、实践技能和工程应用；2. 学会了使用天线设计软件，提高了自己的实际操作能力；3. 增强了团队协作和沟通能力；4. 了解了天线设计领域的发展趋势，为今后的工作奠定了基础。
收音机天线线圈的制作方法
收音机天线线圈的制作方法
制作收音机天线线圈的方法如下：
1. 准备材料：铜线、塑料管、绝缘胶带、剪刀、锉刀、锡焊工具、电线剥线钳。
2. 根据所需天线的长度，将铜线剪成相应长度。
一般来说，收音机天线线圈的长度为1-2米。
3. 将铜线的两端剥去绝缘层，露出金属线。
4. 在一个直径适中的塑料管上，将铜线围绕塑料管缠绕。
缠绕时，保持线圈的紧密度均匀，尽量避免线圈间的交叉。
5. 缠绕完成后，使用绝缘胶带将线圈的两端固定在塑料管上，使线圈保持形状。
6. 将线圈两端的铜线用锉刀打磨光滑，以便后续的焊接。
7. 使用锡焊工具，将线圈两端的铜线与一根电缆焊接在一起。
确保焊接牢固，并使用绝缘胶带将焊接处包裹好。
8. 最后，将电缆的另一端剥去绝缘层，连接到收音机的天线接口上。
制作完成后，将天线线圈的一端靠近窗户或室外，以获得更好的接收效果。
如果需要，可以调整线圈的位置和方向，以优化接收信号的质量。
天线实训的心得体会和收获
天线实训的心得体会和收获作为天线实训的一员，我深感荣幸并且满怀期待地参加了这次实训。
通过这段时间的学习和实践，我在天线设计和优化方面得到了很多收获和体会。
首先，天线实训让我更深入地了解了天线的基本知识和原理。
在实训开始之前，我对天线仅仅是有一个大致的了解，但是通过实训过程中的学习和实践，我对天线的构成、工作原理以及各种天线的特点有了更加清晰和全面的认识。
我了解了天线的频率选择性、方向性、增益等基本特性，以及天线与其他电路之间的耦合方式和优化方法。
这些知识让我在实际设计和优化天线时更加具备实践的能力。
其次，在实践环节中，我主要参与了天线的设计和优化工作。
我学会了使用设计软件进行天线的仿真和分析，掌握了如何通过调节天线的结构参数来满足不同的天线需求。
在寻找最佳设计方案的过程中，我积累了大量的经验，并且通过与同伴的讨论和交流，我也从团队中获得了很多启发和意见。
通过不断的设计和优化，我成功地实现了一款频率选择性天线的设计，并且在实验室中进行了测试，结果非常理想。
这让我对自己的能力和技术水平有了更为深刻的认识，也增加了我的自信心。
在实训过程中，我还参与了一些天线的调试和优化工作。
通过使用测试设备和仪器，我学会了如何准确测量天线的性能指标，例如频率响应、增益和方向性等。
同时，我也了解到了在天线调试和优化中常见的一些问题和解决方法。
通过分析实验数据和调整天线结构，我成功地将天线的性能进一步优化，使其在实际应用中更加稳定和可靠。
这是对我设计和优化能力的一次很好的锻炼和实践。
此外，在实训过程中，我还结识了很多志同道合的同学和优秀的导师。
我们共同学习和努力，共同分享和探讨，形成了一个团结友爱、合作共赢的团队氛围。
通过与他们的交流和合作，我不仅学到了更多的知识和技能，还拓展了自己的思维和视野。
导师们给予了我们很多指导和支持，他们的经验和教诲让我受益匪浅。
在这个大家庭中，我感受到了团队的力量和合作的魅力。
通过参加天线实训，我不仅学到了更多的天线知识和技术，也培养了自己的团队合作和沟通能力。
线圈天线设计经验总结
线圈天线设计经验总结做了三四个月的线圈天线了，从刚开始的什么都不懂，到现在的知道自己什么不懂，也算是一个成长的过程，做了这么久，有点经验，写在这里与大家分享一下。
需求是13.56MHz的天线，就像刷公交卡的那种天线一样，但不知道用什么形式的天线做，看了一两个礼拜的微带天线，参考教程在HFSS中做出了第一个微带天线的仿真，正觉得有点进展的时候，老师一句话，用线圈天线做，我不得不改做线圈天线。
然后就是各种资料的搜索与学习。
线圈天线是一种很简单的天线，复杂点说的话，就是用铜线（当然可以是其他材料）按照一定的形状绕几圈，ok，这就是线圈天线了，铜线的两头加上激励源就可以发射了。
（有兴趣的同学可以把你手中的公交卡打开，会发现它就是用的线圈天线，网上有这种教程，可以让你把公交卡拆开，然后把完成公交卡功能的天线和芯片拿出来贴在手机后盖和电池之间，这样就可以很潇洒的实现手机刷卡了，哈哈，不过要怎么充值就要自己想办法了）当然，这个时候的线圈天线是不好用的，因为你对它的特性什么的都不了解。
所以，打算先进行理论方面的研究。
理论分析与Matlab仿真因为做的是类似于RFID的NFC的13.56MHz的线圈天线，天线在这个频率一般都是使用磁场耦合来实现能量的传递，那么我们就对在这个时候线圈的磁场进行分析。
网上关于矩形线圈的磁场分析有很多论文了，但我们还是自己做一下会理解的比较深刻，先复习一下电磁场的知识，正好书上有一道例题讲的就是长度为l的导线在周围空间任意点产生的磁场公式，这里引入了矢量磁位A，因为矢量磁位A的方向与电流I的方向是相同的，而且对矢量磁位求旋度就是磁感应强度B，这种性质对线天线来讲是很有用的。
矩形线圈我们先来研究单圈的矩形线圈天线。
根据有限长导线周围磁感应强度的公式，算出四条边在空间某一点的矢量磁位A，由于两两方向相同，叠加之后就剩下了两个方向的向量相加，这样利于后面求旋度的处理；对空间某一点总矢量磁位A求旋度就得到了磁感应强度B，只取B的Z方向大小Bz就得到了我们所关心的垂直方向磁感应强度（因为刷卡的时候算磁通量只有垂直方向的是有效的）。
天线工作总结
天线工作总结
天线是无线通信系统中至关重要的组成部分，它们负责接收和发送无线信号，
确保设备之间的通信畅通。
在过去的一段时间里，我有幸参与了天线工作，并从中学到了许多宝贵的经验和教训。
首先，天线的选择非常重要。
不同的应用场景需要不同类型的天线，比如室内
和室外环境、长距离和短距离通信等。
在选择天线时，我们需要考虑到信号覆盖范围、频率范围、增益和极化等因素，以确保天线能够满足我们的需求。
其次，天线的安装和调试也是至关重要的。
一旦天线安装不当或者调试不到位，就会导致信号质量下降，甚至无法正常通信。
在实际工作中，我们需要确保天线安装的高度、方向和角度都符合设计要求，同时通过现场测试和调试来保证信号质量达标。
另外，天线的维护和管理也是工作中必不可少的一环。
定期检查天线的状态，
及时清理杂物和积灰，确保天线的正常运行。
同时，需要建立完善的天线管理系统，记录天线的安装位置、参数配置和维护记录，以便日后的维护和管理工作。
总的来说，天线工作需要我们具备丰富的无线通信知识和实践经验，同时需要
细心、耐心和细致的工作态度。
只有这样，我们才能保证天线工作的顺利进行，为无线通信系统的稳定运行提供可靠的保障。
希望在未来的工作中，我能够继续学习和提升自己，为天线工作做出更大的贡献。
RFID线圈的设计
RFID 线圈的设计1.射频天线设计的必要性A>：发射信号到射频卡，B>：接收由射频卡发射的信号2.设计注意事项:a>:天线的线性维数必须和操作信号的波长可比(尺寸相似)。
在一个RFID应用系统中，我们使用的是VLF（100khz-500khz）,所操作信号的波长为达数公里,在一个有限的空间内,制作一个尺寸如此之大的天线是不可能做到的。
在此我们使用一个谐振频率和所使用的频率相等的谐振线圈来代替。
b>:线圈发射的微波强度同距离的3次方成反比。
3.天线涉及基本理论的回顾：安培定理知道：流过导线的电流可以在其周围产生磁场。
以下是一些常用的公式：a):流过有限长导线所产生的磁场强度：b):在导线为无限长时公式变为：c):公式三说明环形天线的磁场强度的计算方法：其中：a为环形的半径这一公式说明：由线圈产生的磁场的强度和特定位置导到线圈的距离的三次方成反比，这是影响射频卡识读范围的主要因素。
由此公式还可以得到：d）：天线线圈中的感应电压的计算方法：由法拉利定理知道：时变磁场可以在线圈中产生感应电压。
由于B的变化在tag coil中产生了感应电流。
由lenz（楞次）定理知道，tag coil中感应电流的应该阻碍磁场的变化，所以电流方向应该是反向的。
感应电压的计算公式为：e):注意：无论是磁场强度B，还是表面积S都是矢量。
并且由区面积分的知识可以知道只有当发射天线和被测磁感应线圈相平行的时候磁通量最大。
f): 此公式表达的是感应电压的计算方法：g):其中的角度a，可由下土表达：h): 下面我们讨论在要求的特定的识读距离和要使用最少的线圈绕数的情况下，怎样才能选出最优的线圈半径。
对于公式：其中：利用数学的知识对a求偏导可以得到：则只需：，从而得到：4): 线的类型和ohmic损失a): 直流电阻电线的直径是以AWG的数目来表达的。
这一规格数同直径石成反比的，而且通常近似的我们可以认为每差6个规格数，直径就会相差一倍。
花篮线圈线圈天线原理(一)
花篮线圈线圈天线原理(一)花篮线圈线圈天线的原理解析1. 介绍花篮线圈线圈天线是一种常用于无线通信领域的天线技术。
它由多个线圈组成，外形如同花篮，因此得名。
本文将从浅入深，逐步解析花篮线圈线圈天线的原理和工作机制。
2. 天线的作用天线是无线通信系统中至关重要的组成部分之一。
它负责将无线信号转换为电磁波，并将信号发送或接收到空中中的其他设备。
不同类型的天线在收发信号的频率范围、增益和方向性等方面有所不同。
3. 线圈天线的基本原理线圈天线是一种基于电感的天线。
它通常由一根或多根导线组成的线圈构成。
当电流通过线圈时，会在周围产生一个磁场。
这个磁场可以与其他设备中的天线感应和交互，实现信号的传输和接收。
4. 花篮线圈线圈天线的结构花篮线圈线圈天线由多个线圈组成，并呈现出花篮的形状。
这种结构主要是为了增加天线的效率和增益。
每个线圈都相互连接，并通过一定的方式布置在天线的结构中，以提供更好的性能。
5. 天线的调谐在无线通信中，不同频率的信号需要不同的天线长度或结构。
因此，天线需要进行调谐，以使其在特定频率下工作最为高效。
对于花篮线圈线圈天线，调谐可以通过改变线圈的数量、尺寸和布置方式来完成。
6. 花篮线圈线圈天线的优势花篮线圈线圈天线具有以下几个优势： - 较高的增益：由于多个线圈的结构，花篮线圈线圈天线可以提供较高的增益，使信号的传输距离更远。
- 方向性较强：花篮线圈线圈天线在水平方向上具有较高的方向性，可以减少多径传播对信号的干扰。
- 抗干扰性强：花篮线圈线圈天线通过调节线圈的布置方式，可以选择性地接收或屏蔽特定方向上的信号，提高抗干扰能力。
7. 应用领域由于花篮线圈线圈天线的优秀性能，它被广泛应用于各种无线通信领域，包括但不限于： - 手机通信系统 - 无线电广播 - 无线局域网 - RFID系统等8. 结论花篮线圈线圈天线是一种基于电感的天线技术，通过多个线圈的布置和调谐，提供了较高的增益和较强的方向性。
线圈天线原理
线圈天线原理
线圈天线原理是指利用线圈的电磁感应特性来接收和发送无线信号的一种天线设计。
线圈天线通常由一个或多个线圈组成，其长度和直径可以根据应用需求进行调整。
线圈天线的工作原理基于法拉第电磁感应定律。
当无线信号通过线圈时，信号中的变化磁场会导致线圈内产生感应电流。
这个感应电流可以被接收器放大和解码，从而转换为可感知的信号。
线圈天线的接收和发送功能是通过线圈中的感应电磁场实现的。
当线圈接收到无线信号时，感应电流会在线圈中形成，而这个电流会导致线圈周围产生一个新的磁场。
这个磁场又会在接近的传导性材料（如电路板）中引起电流，从而将其传递到接收器中进行信号处理。
而当线圈天线用于发送信号时，外部的电流会在线圈中产生一个磁场，进而通过空气传播出去。
这个磁场会在接收器中感应到，并由接收器转换为可读的信号。
线圈天线的性能可通过多种因素进行调节和优化。
例如，线圈的形状、尺寸、材料和匹配电路的设计。
这些因素将直接影响线圈天线的灵敏度、工作频率范围和阻抗匹配等性能指标。
线圈天线广泛应用于无线通信系统、无线电频率标识（RFID）技术、近场通信（NFC）等领域。
由于其简单、经济和可靠的特点，线圈天线在许多低频和中频应用中得到广泛使用。
GP天线的设计问题
GP天线的设计问题——加感线圈GP天线基本形式定型为 1/4 波长的加感天线（参看：1/2还是1/4？这是一个问题），相信大家当然和我一样不会满足于动手做一根6米波段或者10米波段的简单1/4波长的GP，我打算做的是一根可以覆盖20米以下的短波加感GP天线。
或者应该换成另外一种说法：14MHz以上的短波天线？呵呵，无论它应该叫什么名字，既然要工作在10米甚至更低波段，就不得不需要用到加感线圈了。
基本原则：一、加感天线的原则：加感线圈在整根天线中所处的相对位置越高，则效率越高。
依据这个原则，对天线结构进行了调整，原来线圈上方的拉杆天线是1米的，换成75CM；原来线圈下方支撑杆是120CM的，换成150CM的，以期得到线圈较高的相对位置。
二、使线圈的长度与直径一致：在全部其它条件相同的情况下，线圈的外貌比值（长度对直径的比值）影响它的的 Q 值。
长度与直径接近的时候有一个最佳点。
不要用很长（大于两倍直径）或很窄（小于一半直径）的线圈。
依据这个原则，线圈骨架直径从 10MM 增加到 20MM，以期望得到比较高的线圈Q值。
三、天线是一寸长、一寸强的依据这个原则，调整天线时保持线圈上方的拉杆天线处于最长状态，仅仅依靠增、减线圈匝数来使天线谐振。
四、线圈上方振子长度调整是非常敏感的（相对线圈和下方振子长度）。
问题：1、GP天线在中部加感时，线圈上、下方的振子哪个是天线功率的主要辐射部分？按照原则一来解释，应该是主要依靠线圈下方振子向外辐射电磁波。
因为在天线整体长度不发生变化的情况下，线圈位置提升所带来的变化就是下方振子长度增加。
这样理解是否正确？2、依照上述第四点来分析的话，在线圈上移之后，线圈上方振子缩短了，而对应的下方振子有所增加，但是由于线圈上、下振子的敏感程度不同，理论上线圈部分应该有所增加才能使天线重新谐振，这样是正确的吗？几点意见：1、线圈的Q值大些比小些肯定要好，10mm的直径有些小了。
ARRL天线手册上用的Loading Coil直径都在50mm左右；2、天线长度就做1/4波长的，不要考虑其他波长了。
磁天线总结
《磁感线圈概览》Slawomir Tumanski目录：1简介2空芯线圈和磁芯线圈3空心线圈设计4磁芯线圈设计5线圈的频率响应6线圈的电路连接7特殊线圈7.1可移动线圈7.2磁场梯度计7.3罗氏线圈7.4球形传感器7.5切向场传感器（H线圈）7.6探测针传感器（B线圈）8线圈作为磁天线9总结参考文献1、简介磁感线圈传感器（译注：以下略同“线圈”）【1~4】（亦称：探测线圈、信号采集圈、磁天线）是一种历史悠久并且广为人知的磁场传感器，其传递函数:V=f（B）由法拉第电磁感应定律导出：（1）这里，Φ代表通过截面积为A，匝数为n的线圈的磁通量。
线圈的工作原理已经为众人熟知，然而只有专业人士才熟知其具体理论细节。
比如，人们都知道线圈的输出电压V跟磁感应强度B的变化率dB/dt有关。
所以，我们需要对线圈的电压输出信号V进行积分处理才能得到所需的磁感应强度B。
当然，通过一些其它的方法，我们也可以直接得到与磁感应强度B成比例的结果。
根据公式，想要让线圈更灵敏，就需要令线圈具有更多的匝数n和更大的有效截面积A。
但在多数情况下，想要获得线圈的最优参数并那么不容易。
线圈的特性在多年前就已经被深入的研究，并且基于此种原理的传感器直到今天都还广泛地应用于各种场合，特别是用于对杂散磁场（对人体有潜在危害）的检测。
磁感线圈或许是实际生活中唯一一种可以直接由用户制作的磁场传感器（相较磁阻式和磁闸式传感器而言）。
线圈的制作方法相对简单，并且材料（绕线）也易于获取。
因此，人人都可以利用这种简单、廉价但不失精确的传感器来进行探测。
历史上有很多关于线圈传感器的例子：罗氏线圈（Chattock–Rogowski Coil）在1887年被首次提出。
今天，这种传感器被人们重新发掘出来，并作为一种优秀的电流变换器和用于测量软磁材料磁场特性的传感器。
奥地利一个1957年的古老专利描述过一种针式传感器（亦称探针法）在测量局部磁感应强度方面的应用。
花篮线圈线圈天线原理
花篮线圈线圈天线原理一、引言花篮线圈线圈天线是一种常用的无线通信天线，它能够接收和发送无线信号，并将其转化为电信号或将电信号转化为无线信号。
本文将介绍花篮线圈线圈天线的原理和工作机制。
二、花篮线圈线圈天线的结构及原理花篮线圈线圈天线由线圈和花篮结构组成。
线圈是由导线绕成的螺旋状，而花篮结构则是由支撑线圈的杆子和支架构成的。
线圈的导线材料通常是铜，其导电性能良好，能够有效地传输电信号。
花篮线圈线圈天线的工作原理是基于电磁感应现象。
当无线信号通过线圈时，会产生一个交变电磁场。
这个交变电磁场会在线圈内感应出电流，进而产生电压。
这个电压可以用来传输数据或者用来驱动其他设备。
三、花篮线圈线圈天线的工作机制花篮线圈线圈天线的工作机制可以分为两个阶段：接收和发送。
1. 接收当有无线信号传输到花篮线圈线圈天线时，线圈内的导线会感应出电流。
这个电流会随着无线信号的变化而变化，从而将无线信号转化为电信号。
接着，这个电信号会通过导线传输到接收设备，如无线电或手机等。
接收设备会解码电信号，并将其转化为人们可以理解的信息。
2. 发送当需要发送无线信号时，接收设备会将需要发送的信息转化为电信号。
这个电信号会通过导线传输到花篮线圈线圈天线。
线圈接收到电信号后，会产生一个交变电磁场。
这个交变电磁场会传播到空气中，形成无线信号。
其他设备可以通过接收这个无线信号来获取发送的信息。
四、花篮线圈线圈天线的应用花篮线圈线圈天线具有较高的灵敏度和接收范围，因此被广泛应用于无线通信领域。
例如，手机中的天线就是花篮线圈线圈天线。
通过手机的花篮线圈线圈天线，我们可以接收和发送无线信号，从而实现通话、上网等功能。
花篮线圈线圈天线还可以应用于无线电、电视、雷达等领域。
无线电接收机中的天线也常常采用花篮线圈线圈天线。
雷达天线中的线圈也是花篮线圈线圈天线的一种。
五、总结花篮线圈线圈天线是一种常用的无线通信天线，它利用电磁感应原理，将无线信号转化为电信号或将电信号转化为无线信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
线圈天线设计经验总结线圈天线设计经验总结做了三四个月的线圈天线了，从刚开始的什么都不懂，到现在的知道自己什么不懂，也算是一个成长的过程，做了这么久，有点经验，写在这里与大家分享一下。
需求是13.56MHz 的天线，就像刷公交卡的那种天线一样，但不知道用什么形式的天线做，看了一两个礼拜的微带天线，参考教程在HFSS 中做出了第一个微带天线的仿真，正觉得有点进展的时候，老师一句话，用线圈天线做，我不得不改做线圈天线。
然后就是各种资料的搜索与学习。
线圈天线是一种很简单的天线，复杂点说的话，就是用铜线（当然可以是其他材料）按照一定的形状绕几圈，ok ，这就是线圈天线了，铜线的两头加上激励源就可以发射了。
（有兴趣的同学可以把你手中的公交卡打开，会发现它就是用的线圈天线，网上有这种教程，可以让你把公交卡拆开，然后把完成公交卡功能的天线和芯片拿出来贴在手机后盖和电池之间，这样就可以很潇洒的实现手机刷卡了，哈哈，不过要怎么充值就要自己想办法了）当然，这个时候的线圈天线是不好用的，因为你对它的特性什么的都不了解。
所以，打算先进行理论方面的研究。
理论分析与Matlab 仿真因为做的是类似于RFID 的NFC 的13.56MHz 的线圈天线，天线在这个频率一般都是使用磁场耦合来实现能量的传递，那么我们就对在这个时候线圈的磁场进行分析。
网上关于矩形线圈的磁场分析有很多论文了，但我们还是自己做一下会理解的比较深刻，先复习一下电磁场的知识，正好书上有一道例题讲的就是长度为l 的导线在周围空间任意点产生的磁场公式，这里引入了矢量磁位A ，因为矢量磁位A 的方向与电流I 的方向是相同的，而且对矢量磁位求旋度就是磁感应强度B ，这种性质对线天线来讲是很有用的。
矩形线圈我们先来研究单圈的矩形线圈天线。
根据有限长导线周围磁感应强度的公式，算出四条边在空间某一点的矢量磁位A ，由于两两方向相同，叠加之后就剩下了两个方向的向量相加，这样利于后面求旋度的处理；对空间某一点总矢量磁位A 求旋度就得到了磁感应强度B ，只取B 的Z 方向大小Bz 就得到了我们所关心的垂直方向磁感应强度（因为刷卡的时候算磁通量只有垂直方向的是有效的）。
这样得到的是一个巨复杂的公式，用人的肉眼直接观察看不出来任何规律，于是借助Matlab 的画图功能得到直观的感受。
Matlab 的m 文件内容与图片如下：clear all; clc;%参数设定l=1;%矩形线圈的边长设为单位长度1 I=1;%电流也是单位1u0=1;%毕奥萨法尔公式中需要用到的真空磁导率，由于是画示意图，所以取1即可PI=3.14;%πz=0.2; %这里设置距离矩形线圈的平面的高度 x=-.5:0.05:.5; y=-.5:0.05:.5;[X,Y]=meshgrid(x,y);%在xy 平面上得到需要作图的区域点%以下是已经推导出来的公式的输入 C0=u0*I/(4*PI);a=l/2+X;b=l/2-X;c=l/2+Y;d=l/2-Y;-.5:0.1:.5 X2=sqrt(b.^2+z.^2+d.^2);X1=sqrt(a.^2+z.^2+d.^2);A3z=C0*z./(X2+b)./(X1-a).*( (X1-a)./X2-(X2+b)./X1 ); A3y=C0*(-d)./(X2+b)./(X1-a).*( (X1-a)./X2-(X2+b)./X1 );X2=sqrt(b.^2+z.^2+c.^2); X1=sqrt(a.^2+z.^2+c.^2);A4z=C0*z./(X2+b)./(X1-a).*( (X1-a)./X2-(X2+b)./X1 );A4y=C0*c./(X2+b)./(X1-a).*( (X1-a)./X2-(X2+b)./X1 );C0=u0*I/(4*PI);a=l/2+Y;b=l/2-Y;c=l/2+X;d=l/2-X; X2=sqrt(b.^2+z.^2+d.^2);X1=sqrt(a.^2+z.^2+d.^2);A2z=C0*z./(X2+b)./(X1-a).*( (X1-a)./X2-(X2+b)./X1 ); A2x=C0*(-d)./(X2+b)./(X1-a).*( (X1-a)./X2-(X2+b)./X1 );X2=sqrt(b.^2+z.^2+c.^2); X1=sqrt(a.^2+z.^2+c.^2);A1z=C0*z./(X2+b)./(X1-a).*( (X1-a)./X2-(X2+b)./X1 );A1x=C0*c./(X2+b)./(X1-a).*( (X1-a)./X2-(X2+b)./X1 );Z=-(A1x-A2x-A3y+A4y);%作图mesh(X,Y,Z);这是距离矩形线圈平面0.2高度（线圈边长为1）的Bz 大小分布，可以看出场强大小是中间强，四周弱。
将这个m 文件做成一个函数，变量为距离线圈的平面高度，并在另一个文件中调用这个函数，生成不同高度时Bz 大小的不同分布。
得到下图：z=0z=0.2z=0.4z=0.8z=1从左到右，从上到下依次是距离线圈平面高度为0,0.2,0.4,0.6,0.8,1.0的平面上Bz 的大小，可以看出：四个角的磁场强度在Z=0的平面内最强，而随着Z 的升高逐渐下降，且下降速度快于中间部分场强。
再对这个m 文件进行改进，仿真当线圈为7圈时候的图形（修改之后的m 文件相当于将这个m 文件跑了7遍，每一遍都是不同长度的边长，最后再将场强叠加就好了）。
距离7圈矩形线圈平面不同高度时候的Bz 大小分布如图：z=0:0.2:1z=0:0.2:1z=0:0.2:1z=0:0.2:1z=0:0.2:1z=0:0.2:1从左到右，从上到下依次是距离线圈平面高度为0,0.2,0.4,0.6,0.8,1.0的平面上Bz 的大小，可以对比看出：7圈与1圈的变化趋势相同，只不过7圈比1圈的场强大小强了大约7倍。
（这里忽略了很多效应，只是做一个简单的分析）圆形线圈我还想看看距离圆形线圈不同高度平面的场强分布图，这个时候就不能应用书上的有限长直导线公式了，想了半天不知道怎么推导，忽然灵机一动，反正我们用的是Matlab 进行仿真，为什么需要把公式做到很简化呢？只要能跑出来最后的结果不就可以了，那我们完全可以直接使用最原始的毕奥萨法尔公式，然后使用Matlab 进行积分仿真出图。
圆形线圈的m 文件与图片如下：clear all; clc;%参数设定r=1;%单位长度1 I=1;%单位电流u0=1;%毕奥萨法尔公式中需要用到的真空磁导率，由于是画示意图，所以取1即可PI=3.14;%πC0=u0*I/(4*PI); %毕奥萨法尔公式的系数 m=100;%把一个圆形分成100段进行积分t=2.*PI/m;%对弧度进行划分 n=0:(m-1);%坐标设定 Px=-.5:0.05:.5; Py=-.5:0.05:.5;[X,Y]=meshgrid(Px,Py);%在xy 平面上得到需要作图的区域点 l=length(Px);Pz=ones(1,l);Pz=0.6.*Pz; %这里定义高度x=r.*cos(n.*t); %画出Z=0平面的圆形的各个坐标点 y=r.*sin(n.*t);z=zeros(1,m);dl(1,m)=struct('x',[],'y',[],'z',[]); %新建存放dl 的结构体%求出dl for i = 1:mj=mod(i,m); dl(i).x=x(j+1)-x(i); dl(i).y=y(j+1)-y(i); dl(i).z=0; endSumBx=zeros(1,l.*l); SumBy=zeros(1,l.*l);SumBz=zeros(1,l.*l);%求和得到的各个点的场强值放在这里temp=1; %用来计数求出每个点的场强值for i = 1:l for j=1:l for k = 1:ma=[dl(k).x dl(k).y dl(k).z];b=[Px(i)-x(k) Py(j)-y(k) Pz(i)-z(k)];Rmod=sqrt(sum(abs([Px(i)-x(k) Py(j)-y(k) Pz(i)-z(k)]).^2));dB=C0.*cross(a,b)/(Rmod.^3);SumBx(temp) = SumBx(temp)+dB(1); SumBy(temp) = SumBy(temp)+dB(2); SumBz(temp) = SumBz(temp)+dB(3); endtemp=temp+1; end endSumBz=reshape(SumBz,l,l); mesh(Px,Py,SumBz)上图是距离圆形线圈0.6高度时候的Bz 大小，不同高度的图如下：z=0.4z=0.8从左到右，从上到下依次是距离圆形线圈平面高度为0,0.2,0.4,0.6,0.8,1.0的平面上Bz 的大小，可以看出：四个角的磁场强度在Z=0的平面内最强，而随着Z 的升高逐渐下降，且下降速度快于中间部分场强。
这些特性都和矩形线圈很相似，但在变化速度上有所不同。
圆形线圈比较柔和一些。
至此，Matlab 的理论仿真基本上就做完了，我们大概的了解到了垂直方向磁场强度的变化趋势，但这只是理论仿真，如果加上材料，周围环境的影响，情况到底会是什么样子呢？HFSS 仿真这个时候就用上了HFSS 仿真，这可是电磁场仿真的利器，但我刚开始用的时候基本上不会用，又是一段痛苦的回忆，还是那句老话，在你仿真之前，一定要对基础理论有所了解，不然就是无头苍蝇，四处碰壁啊，自己做不出来，去问别人，别人给你解答解答就会发现你基础的薄弱，也就一句话“先看看基础理论再来问吧”把你打发了，这也是情理之中的，所以，不要怕基础理论困难，难者不会，会者不难，总有开始的第一步，慢慢走。
由于在Matlab 中的仿真告诉我们，7圈和1圈性质差不多（其实还是会有互感呀，临近效应之类的影响的，但7圈和1圈仿真时间真是天差地别……），那么为了节省时间，我们就先从1圈做起，由简到难。
激励加载在HFSS 中画好了模型，就是单圈线圈，但是不知道如何加激励，这一点很尴尬，不知道是像波导那样什么的选择一个面设置为lumped port ？要是选择面的话应该是选择哪个面呢？要看哪些参数才知道自己加对没有？等等各种问题，后来经过不断的在论坛上寻找，一不小心发现了一个加激励的方式：把线圈的两端用一个矩形平面连接起来，然后设置这个矩形平面为lumped port这样就ok 了。
观察Hz加好激励就开始仿真，Analyze 结束之后就可以看各种参量了。
