第15章 图纸集

第15章   图纸集

【发布】对话框
Autodesk DWF Viewer
的【新建图纸】选项,建立一张放图纸清单表格的图纸(图纸编号为
0,名称为“图纸清单”),如图所示。 双击打开【图纸清单】图纸,在【齿轮油泵】图纸集名称单击鼠标右
键,选择快捷菜单上的【插入图纸一览表】选项,出现【图纸一览表】
对话框,进行如图所示的设置。
15.3 图纸集发布
在图纸集名称上单击鼠标右键,选择快捷菜单上的【发布】/【发 布对话框】,出现如图所示的【发布】对话框。列表中显示包含要发 布的图纸,使用上面的工具按钮可以进行添加、删除图纸等操作。
按钮使用如图所示的【Sheet Set Properties】对话框进行特性设置。
【创建图纸集-开始】对话框
【创建图纸集-图纸集详细信息】对话框
[5]单击
按钮出现【创建图纸集-选择布局】对话框,单击
按钮,出现如图所示的【输入选项】对话框,选择【根据文件夹结构 创建子集】和【忽略顶层文件夹】。
[输入选项]对话框 【浏览文件夹】对话框
如图所示的【图纸管理器】选项板。
【创建图纸集-图纸集详细信息】对话框
[3]在【图纸列表控件】下拉列表中选择【新建图纸集】,出现如 图所示的【创建图纸集-开始】对话框。 [4]选择【现有图形】选项,单击 录,还可以单击 按钮出现如图所示的【创
建图纸集-图纸集详细信息】对话框,修改图纸集名称和保存的目
[6]单击 单击
按钮出现【创建图纸集-确认】对话框,如图所示, 按钮完成图纸集创建。
[7]这时【图纸管理器】如图所示。在指定的图纸集存放目录中会 出现名为“齿轮油泵.dst”的文件。
输入图纸 【图纸管理器】1 Nhomakorabea.2 整理图纸集

CAD图纸集使用流程

CAD图纸集使用流程

CAD自带图纸集优点:可以管理图纸同时可以自动打印自动打包所有用到的包括字体打印样式等等文件一次性打包传递。

通过DST打开图纸集所有文件结构层次一目了然。

也便于几个人同时分工协作,提高出图效率。

建议使用天正8.5(或以上)+CAD08做模型设计内容,及早期的流程2、3方法创建的视口管理,不卡。

天正8.5(或以上)+CAD12专做最后的更改视口特性、图纸特性及绑定打印设置,因为可更改的特性多,可以使用12的DWG TO PDF打印机完美实现1:1打印图纸。

所有最新土建图纸均在GOING文件夹,植配及水电图纸于OUT文件夹。

前提1.windows下的准备:所有项目用到的CAD文件都在同一个项目文件夹下面并且分好子文件夹例如model是指所有可编辑的DWG所在, sheets是指所有最终排图文件所在-只打印sheets文件夹的内容。

DST文件及DWT文件可以放在根目录下同model、sheets文件夹同级。

附:我的文件夹结构(同图纸集关系密切的是穿从model sheets文件夹的父文件夹即2图“CAD”文件夹开始。

小图可以拉伸放大)(编进图纸集及参照后,参照与被参照图均不可移动位置否则找不到参照。

如果移动则须从父文件夹即本例中“CAD”文件夹开始拷贝)1233.1 3.2 3.2.13.1中:1为建筑底图-平面图上参照用;2为详图文件夹,所有平立剖大样图等可以编辑的模型空间文件,参照用;3为结构图纸作用同2;4为不同的图框参照;5为建筑规划底图,参照用;6为景观设计底图,参照用;7为图号图名块,绑定图纸集特性的带有块属性,可根据图纸集特性变更而自动变更;8为封面,参照用。

3.2中:1为图纸集中子集名称,即第一个标签中新建子集功能,放置各子集下的图纸,如总平文件LP下面,详图在LD下,结构在ST下;2为常用块文件夹;3为各图纸集数据文件,双击可以打开图纸集的总控制台;4为新建图纸的模板文件,可根据需要修改。

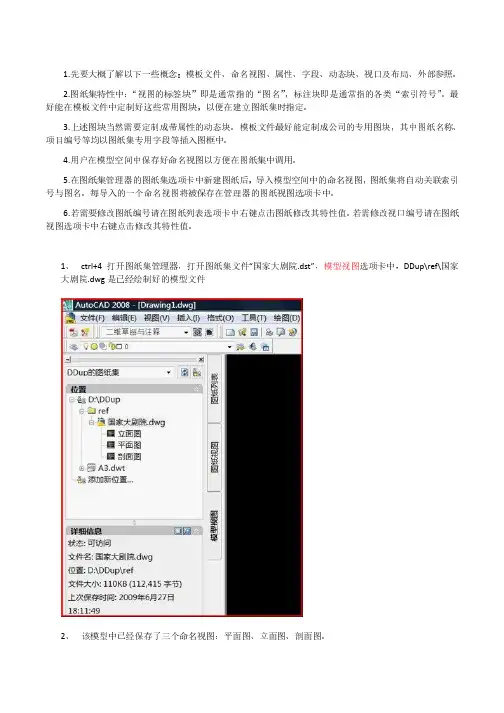

AUTOCAD图纸集功能教程

AUTOCAD图纸集功能教程

1.先要大概了解以下一些概念:模板文件、命名视图、属性、字段、动态块、视口及布局、外部参照。

2.图纸集特性中:“视图的标签块”即是通常指的“图名”,标注块即是通常指的各类“索引符号”。

最好能在模板文件中定制好这些常用图块,以便在建立图纸集时指定。

3.上述图块当然需要定制成带属性的动态块。

模板文件最好能定制成公司的专用图块,其中图纸名称、项目编号等均以图纸集专用字段等插入图框中。

4.用户在模型空间中保存好命名视图以方便在图纸集中调用。

5.在图纸集管理器的图纸集选项卡中新建图纸后,导入模型空间中的命名视图,图纸集将自动关联索引号与图名。

每导入的一个命名视图将被保存在管理器的图纸视图选项卡中。

6.若需要修改图纸编号请在图纸列表选项卡中右键点击图纸修改其特性值。

若需修改视口编号请在图纸视图选项卡中右键点击修改其特性值。

1、ctrl+4打开图纸集管理器,打开图纸集文件“国家大剧院.dst”,模型视图选项卡中,DDup\ref\国家大剧院.dwg是已经绘制好的模型文件2、该模型中已经保存了三个命名视图:平面图、立面图、剖面图。

3、点击图形列表选项卡,在DDup的图纸集上点击鼠标右键,点击新建图纸,在弹出的对话框中,编号填入01,图纸标题填入一层平面图,文件名填入一层平面图4、可以看到在图纸集下产生了01-一层平面图,双击打开它,一层平面图.dwg文件被打开,仔细观察发现该文件布局名称为“一层平面图”,标题栏中图纸名称为“一层平面图”5、保持一层平面图为当前打开的图纸,点击模型视图选项卡,在模型文件国家大剧院.dwg文件下有三个命名视图,右击平面图,放置到图纸上6、移动光标至主绘图区,右键点击可以修改比例,选择1:300比例,指定插入点。

可以看到绘图区中插入了一个视口,图名及比例已经标注好,只需要做适当的移动位置即可。

当然也需要用户自行修改视口边界线到不可打印图层。

顺便提一句,在之前的准备工作中,可以用scalelistedit命令修改模板文件A3.dwt和模型文件国家大剧院.dwg的比例缩放列表。

图纸集操作手册

图纸集操作手册

中建国际(深圳)设计顾问有限公司·上海分公司CAD制图手册(图纸集)目录1 启动项目图标 (1)1.1 引入项目模版建立新图纸集 (1)1.1.1 启动项目图标(例如“PA000533天地源地块”) (1)1.1.2 基于模版建立项目的模版文件 (1)2 打开图纸集 (2)2.1 打开图纸集面板 (2)2.2 Open 打开图纸集 (2)3 新建图纸集 (3)3.1 新建一个空的图纸集(带有项目图框) (3)3.2 更改图框 (4)3.2.1 更改默认图幅 (4)3.2.2 撤销默认图幅的设置,设置为可手动选择图幅 (5)3.3 更改图纸名称 (8)3.4 删除文件 (8)4 引入文件 (9)4.1 引入文件 (9)4.1.1 引入文件 (9)4.1.2 根据出图比例大小调整图纸大小 (10)5 图签 (11)5.1 填写图签内容 (11)6 打印与绑定 (13)6.1 批量打印 (13)6.1.1 建立图纸集后,可以设置批量打印 (13)6.1.2 生成的PLT文件的存储路径 (14)6.2 批量绑定 (14)1启动项目图标1.1引入项目模版建立新图纸集1.1.1启动项目图标(例如“PA000533天地源地块”)由于项目平台的图标已涵盖了大量AutoCAD系统设置,要想保证这些设置得到应用,必须采用如图所示的方式启动AutoCAD2006或理正建筑软件。

从项目平台启动图图标1.1.2基于模版建立项目的模版文件启动“天地源地块”的图标,如图所示,在弹出的选择模版文件对话框中点选已标准命名模版文件,例如PA000533_modl_arch.dwt(代表PA000533项目的建筑模版文件)点击OK就可以建立一张新的文件(文件已经建立部分设置,如option属性设置、加载标准图层.dws文件等。

此时已打开项目的标准模版文件。

2打开图纸集2.1打开图纸集面板如图显示,点击图标或按“CTRL+4”快捷方式打开图纸集。

cad怎样制作图纸集的教程

cad怎样制作图纸集的教程

cad怎样制作图纸集的教程
篇一:CAD图纸集图纸目录的做法
图纸一览表由于不能自动添加,所以要等所有图纸都画完后最后做。

但只要用此方法做,就很快,几分钟就能做好,而且符合要求。

?
? 在下图的【图纸目录】上右击,选【插入图纸一览表】;?
? 弹出如下对话框,在【添加】上点击两次;
?
?
?
? 选中第二行,点击【下移】两次,移到最下边,并更改文字如下
图;
?
?
? 上图【无】是选中后,点击其后的下拉箭头最后一行,选出来的;其中【图纸编号】四个字,图和纸及编和号间应
该加一个空格就更好看了。

? 点击上图中的【子集和图纸】,弹出下图后,选中需要编入目录
的图纸如下图;
?
第1 页。

Auto CAD全套建筑图纸设计教程

Auto CAD全套建筑图纸设计教程

Auto CAD全套建筑图纸设计教程关键信息项:1、教程内容涵盖范围2、教程的交付形式3、教程的使用权限4、价格及支付方式5、售后服务与技术支持6、知识产权归属7、保密条款8、违约责任9、协议的变更与解除10、争议解决方式11 教程内容涵盖范围本协议所涉及的 Auto CAD 全套建筑图纸设计教程应包括但不限于以下方面:111 基础绘图命令与操作技巧,如直线、圆、矩形等图形的绘制方法。

112 图层管理、标注样式设置以及文字输入与编辑的详细讲解。

113 建筑图纸中常见的平面图、立面图、剖面图的绘制方法与规范。

114 三维建模的基础知识与实际应用,包括如何创建三维建筑模型。

115 打印输出设置,确保绘制的图纸能够正确、清晰地打印。

12 教程的交付形式教程将以以下形式交付给购买方:121 在线视频课程,购买方可以在指定的平台上随时观看学习。

122 配套的电子教材,以 PDF 或其他常见的电子文档格式提供,方便购买方随时查阅。

13 教程的使用权限购买方享有以下使用权限:131 个人学习使用,不得将教程内容用于商业培训或其他盈利性活动。

132 在购买方拥有的多台设备上进行安装和使用,但不得同时登录使用。

14 价格及支付方式141 本套教程的总价格为具体金额元。

142 购买方可以选择以下支付方式:列举支付方式,如在线支付、银行转账等143 购买方应在下单后的具体时间内完成支付,否则订单将自动取消。

15 售后服务与技术支持151 提供具体时长的免费售后服务,期间购买方如有任何关于教程内容的疑问,可通过在线客服或电子邮件进行咨询。

152 对于教程中可能出现的技术问题,将在具体时间内予以解决。

16 知识产权归属161 本教程的知识产权归教程提供方所有。

162 购买方不得对教程内容进行复制、传播、修改或二次开发。

17 保密条款171 购买方应对在学习过程中了解到的与教程相关的未公开信息予以保密。

172 未经教程提供方书面同意,不得向任何第三方披露。

AutoCAD全套建筑图纸设计教程7

AutoCAD全套建筑图纸设计教程7
1.绘制楼梯剖面详图 (绘制结果如图7-1所示 )
2020/5/29
2020/5/29
图7-1 楼梯剖面详图
2.绘制楼梯平面详图 (绘制结果分别如图7-2、7-3、7-4所示 )
图7-2 楼梯±0.000平面详图
2020/5/29
图7-3 楼梯4.200平面详图
索引符号
图7-4 楼梯25.200平面详图
2020/5/29
7.3随堂讲解
7.3.1有关CAD命令
1. BREAK命令 BReak(打断命令)的使用:直线、弧线等图形的打断
,在剖面图、大样详图中运用最多,其使用方法总结如下: l在命令行直接输入“BR”; l执行菜单中“修改(M)”/“打断(K)”命令; l单击“修改”工具栏上的( )“打断”按钮或(
2020/5/29
建筑大样详图主要包括以下图示内容: l 大样图的名称、比例。 l 大样图的符号及其编号,如要另画详图时,还要标注所引
出的索引符号。 l 建筑构件的形状规格以及其他构配件的详细构造、层次、
有关的详细尺寸和材料图例等。 l 各部位和各个层次的用料、做法、颜色以及施工要求等。 l 定位轴线及其编号。
3.绘制楼梯扶手大样详图
图7-5 节点大样的引出图示
在绘制楼梯扶手大样详图时,先得确定要绘制构件大样的
具体位置,并在图的相应位置进行标注,如图7-5所示。(结
果如图7-6所示 )
2020/5/29
2020/5/29
图7-6 楼梯扶手栏杆
4. 楼梯间大样详图ห้องสมุดไป่ตู้完 成
在完成楼梯间的各标高 平面详图、剖面详图及楼梯 扶手节点大样详图后,根据 图幅版面将图形排列布图。 (如图7-7所示)
2020/5/29

AUTOCAD图纸集功能教程

AUTOCAD图纸集功能教程

AUTOCAD图纸集功能教程1.先要也许了解以下一些概念:模板文件、命名视图、属性、字段、动态块、视口及布局、外部参照。

2.图纸集特性中:“视图的标签块”即是通常指的“图名”,标注块即是通常指的各类“索引符号”。

最好能在模板文件中定制好这些常用图块,以便在建立图纸集时指定。

3.上述图块固然需要定制成带属性的动态块。

模板文件最好能定制成公司的专用图块,其中图纸名称、项目编号等均以图纸集专用字段等插入图框中。

4.用户在模型空间中保存好命名视图以便利在图纸集中调用。

5.在图纸集管理器的图纸集选项卡中新建图纸后,导入模型空间中的命名视图,图纸集将自动关联索引号与图名。

每导入的一个命名视图将被保存在管理器的图纸视图选项卡中。

6.若需要修改图纸编号请在图纸列表选项卡中右键点击图纸修改其特性值。

若需修改视口编号请在图纸视图选项卡中右键点击修改其特性值。

1、ctrl+4打开图纸集管理器,打开图纸集文件“国家大剧院.dst”,模型视图选项卡中,DDup\ref\国家大剧院.dwg是已经绘制好的模型文件2、该模型中已经保存了三个命名视图:平面图、立面图、剖面图。

3、点击图形列表选项卡,在DDup的图纸集上点击鼠标右键,点击新建图纸,在弹出的对话框中,编号填入01,图纸标题填入一层平面图,文件名填入一层平面图4、可以看到在图纸集下产生了01-一层平面图,双击打开它,一层平面图.dwg文件被打开,认真观看发觉该文件布局名称为“一层平面图”,标题栏中图纸名称为“一层平面图”5、保持一层平面图为当前打开的图纸,点击模型视图选项卡,在模型文件国家大剧院.dwg文件下有三个命名视图,右击平面图,放置到图纸上6、移动光标至主绘图区,右键点击可以修改比例,挑选1:300比例,指定插入点。

可以看到绘图区中插入了一个视口,图名及比例已经标注好,只需要做适当的移动位置即可。

固然也需要用户自行修改视口边界线到不行打印图层。

顺便提一句,在之前的预备工作中,可以用scalelistedit命令修改模板文件A3.dwt和模型文件国家大剧院.dwg的比例缩放列表。

CAD图纸集图纸目录的做法

CAD图纸集图纸目录的做法

图纸一览表由于不能自动添加,所以要等所有图纸都画完后最后做。

但只要用此方法做,就很快,几分钟就能做好,而且符合要求。

••在下图的【图纸目录】上右击,选【插入图纸一览表】;••弹出如下对话框,在【添加】上点击两次;••••选中第二行,点击【下移】两次,移到最下边,并更改文字如下图;••上图【无】是选中后,点击其后的下拉箭头最后一行,选出来的;•其中【图纸编号】四个字,图和纸及编和号间应该加一个空格就更好看了。

•点击上图中的【子集和图纸】,弹出下图后,选中需要编入目录的图纸如下图;••如果要修改表格中的文字样式及表格线宽,点击上图中的【Standard】后面的带三个•小点的按钮,弹出下图;••点击上图中的【修改】按钮,弹出下图;••分别点击【常规】、【文字】、【边框】修改完成后,【确定】后出现下图••点击上图中的【置为当前】,然后点击【关闭】按钮,返回到下图••点击上图的【确定】按钮,在屏幕上指定插入点后出现下图;••框选上图中的表格,拖动最右下角的斜三角,改变表格大小及列宽等;•••框选上图中的单元格,在特性面板的【对齐】后选则【右中】,如上图,接着鼠标移动到选择区域•中右击,选择【边框】,弹出下图【单元边框特性】对话框;••依次点击:1【无边框】2【内边框】3【上边框】•4【下边框】5【左边框】后,确定退出,目的是去掉【右边框】线;•【Esc】取消选中后的图形如下;•••选中上图单元格,在特性面板中设置对齐方式为【左中】;•选中下图单元格,在特性面板中设置对齐方式为【正中】;••选中下图单元格,在特性面板中设置对齐方式为【左中】;••选中下图单元格,点击特性面板中单元锁定后面的【内容已锁定】后的下拉三角,选择【解锁】••双击下图单元格,在其中输入【FLSJ—PMT—】(飞龙烧结—平面图—)的缩写;如下图;•••选中上图中的单元格,鼠标在其中单击右键,选择【复制】•选中下图中的单元格,鼠标在其中单击右键,选择【粘贴】如下图;•点击【打印预览】按钮,选择好打印机后,点击【预览】按钮,如下图;其中【图纸编号】四个字,图和纸及编和号间应该加一个空格就更好看了。

如何建立CAD图纸集

如何建立CAD图纸集

如何建立CAD图纸集建立CAD图纸集的方法:1、图纸集图纸集的概念在2005版本出现目前2009版本里已经很完善了,利用图纸集配合字段可以在多人制图合作中发挥巨大的作用,让设计员只要专心画图就行了,整理图纸以及合并、统一图纸变的非常简单。

2、建立一个DWT样板文件要用好图纸集我们必须先建立一个DWT样板文件,这是本人的样板文件,样板文件里可以事先编好图层、线型、图框、字体等等本次工程的标准类内容以供所有参与此次工程图纸的设计师的标准化作业,套句大白话就是张三和李四画的图在外人看来是一样的就行了。

3、DWT文件的建立打开CAD,新建一个DWG文件,选择ACAD.DWT文件文件建立好后选择布局1,然后把公司的标准图框插入也可以打开公司图框后直接CTRL+C后CTRL+V。

接下来就是固定图框的大小了,在布局里设置图框的比例是使用视口,视口的设置可以在CAD的菜单里点击光标右键出现增加自定议菜单,选择视口后出现视口菜单点击<单个视口>,沿图框对角线画一个方形,视口就建立好了,然后设置图层、线型、图框、字体等等,再打开页面设置管理器把打印机和线形设置好,注意打印比例一定要设置成1:1,如果图框太大用SC命令调整至1:1比例,点击插入-字段选择图纸标题把文字缩放到适合大小后做为图纸内容,因为没有图纸集关联所以字段目前是#显示,没关系先不管它,再复制一个双击进入字体后选择打印日期做为出图的日期用再复制一个选择编号用做图纸的编号,最后确定后保存成DWT文件格式。

4、图纸集的建立按CTRL+4弹出图纸集管理器,点击打开-新建图纸集选择<现有图形>,点击下一步,图纸集的名称写本次工程的名称保存图纸集文件的文件夹名称也和工程名相同,点击<图纸集特性>里<用于创建图纸样板>里选择刚设置好的DWT文件然后下一步,下一步直至结束。

5、文件的建立此时在图纸集管理器里应该可以看到刚建立的图纸集了,右键点击图纸集名称,选择<新建子集>,名称自定,注意把<创建相对于上级子集存储位置的文件夹>选项打勾,可以直接建立一个相对应的子目录便于管理。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

23.归档确定即可
1.新建图纸集CTRL+4 2.或文件——新建图纸集
3.选择“现有图形”
4.为图纸集命名 5.选择图纸集保存路径
6.取消“将文件名作为 图纸标题的前缀”的小勾
7.选择图纸集原CAD
文件所在位置
8.检查图纸是否缺失
9.完成!
10.若图纸缺失,选择此项 重新输入图纸
11.浏览图形,查找缺失图纸
所在位置并输入
取消小勾!
12.输入选定内容
13.调整图纸顺序
14.重新编号,并检查 图纸标题是否过长
15.图纸目录
16.调整为图纸编号和 图纸标题两项
17.框选图纸目录中 图纸标题所有项
18.炸开图纸目录
19.重新保存所有图纸
20.发布为DWF
21.发布过程……
22.发布完后归档
