(完整版)试简述五大类燃料电池的工作原理和各自的特点
简述燃料电池的工作原理
![简述燃料电池的工作原理](https://img.taocdn.com/s3/m/27f9a02649d7c1c708a1284ac850ad02de80078c.png)
简述燃料电池的工作原理
燃料电池是一种将化学能直接转化为电能的装置,其工作原理基于氧化还原反应。
燃料电池通常由阳极、阴极和电解质层组成。
电解质层是一个具有离子传导性质的薄膜,常用的材料包括固体聚合物膜或液体电解质。
阳极和阴极则是两种催化剂负责催化反应。
燃料电池的工作过程如下:
1. 燃料(例如氢气、甲醇或乙醇)在阳极一侧经过催化剂的作用进行氧化反应。
在氢气燃料电池中,氢气分子被催化剂分解成质子(H+)和电子(e-)。
2. 质子通过电解质层向阴极端移动,而电子则通过外部电路流动,从而产生电流,并在外部电路中进行工作。
3. 在阴极一侧,通过催化剂催化剂的作用,氧气与质子和电子在阴极上发生还原反应,生成水和热能。
4. 生成的水可以排出系统,而热能可以用作热量供应。
整个过程中,质子通过电解质层从阳极传递到阴极,并与氧气反应生成水,电子则通过外部电路产生电流。
该过程不产生二氧化碳等有害气体,因此被认为是一种清洁能源技术。
燃料电池的工作原理
![燃料电池的工作原理](https://img.taocdn.com/s3/m/2a2b165715791711cc7931b765ce05087632752b.png)
燃料电池的工作原理燃料电池是一种利用化学能转化为电能的装置,通过将燃料和氧气进行反应生成电能。
它的工作原理是基于电化学反应,下面将详细介绍燃料电池的工作原理。
1. 电解质的选择燃料电池中的关键部分是电解质,它能够提供离子导电功能。
电解质的选择决定了燃料电池的类型,常见的电解质主要包括聚合物电解质和固体氧化物电解质。
聚合物电解质燃料电池(PEMFC)使用聚合物薄膜作为电解质,固体氧化物燃料电池(SOFC)使用氧化物陶瓷材料作为电解质。
2. 燃料的供给燃料电池的燃料可以是氢气、甲醇、乙醇等可再生的氢源。
其中,氢气是最常用的燃料。
燃料进入燃料电池后,与电解质中的催化剂发生反应。
例如,在氢燃料电池中,氢气会在阳极催化剂上发生氧化反应,释放出氢离子和电子。
3. 氧气的供给燃料电池还需要氧气作为参与反应的另一种物质。
氧气一般通过空气供应,供给给燃料电池的阴极。
与燃料在阳极上发生的氧化反应相对应的是阴极上的还原反应。
在还原反应中,氧气与氢离子和电子结合产生水。
4. 电化学反应在燃料电池中,燃料在阳极上发生氧化反应,同时产生氢离子和电子。
电解质中的离子导电功能使得氢离子能够自由通过电解质传递到阴极。
而电子则被强制通过外部电路流动,形成电流。
在阴极上,氧气与氢离子和电子结合,发生还原反应,生成水。
5. 电能输出在燃料电池的工作过程中,通过氧化和还原反应产生的电子形成电流,通过外部电路传输到负载上,实现电能输出。
这时,电子完成了从阳极到阴极的传输,而离子通过电解质完成了从阳极到阴极的传输。
离子和电子的相互传输和反应最终导致了电能的输出。
总结:燃料电池的工作原理是将燃料和氧气进行电化学反应,进而将化学能转化为电能。
其中,电解质的选择决定了燃料电池的类型,燃料和氧气在阳极和阴极上的反应使得离子和电子发生传输和结合,从而产生电流。
通过外部电路将电能传输到负载上,实现燃料电池的工作。
燃料电池因其高效能、清洁环保等特点,被广泛应用于交通运输、能源供应等领域,具有很大的发展前景。
燃料电池的种类及应用
![燃料电池的种类及应用](https://img.taocdn.com/s3/m/446b90ad112de2bd960590c69ec3d5bbfd0adaf1.png)
燃料电池的种类及应用燃料电池是一种将化学能转化为电能的技术,其工作原理是通过将氢气与氧气反应产生电子、阳离子和水,并产生电流来驱动外部设备。
燃料电池可以分为多种类型,每种类型都有着不同的特点和适用场景。
以下是一些常见的燃料电池种类及其应用:1. 质子交换膜燃料电池(PEMFC):PEMFC 是目前最常见和最常用的燃料电池类型之一。
它由氢气和氧气在质子交换膜中反应生成水和电能。
这种燃料电池具有高效、响应速度快、启动时间短等优点,适用于小型移动设备、汽车、船舶和无人机等应用。
2. 高温聚合物电解质燃料电池(HT-PEMFC):HT-PEMFC 操作温度较高,约为150-200摄氏度。
它通常使用高温聚合物作为电解质,这使得它具有更好的耐久性和氧化稳定性。
由于其高温操作条件,它可以直接从燃料中产生电,因此适用于汽车等需要高功率输出的应用。
3. 燃料电池电动汽车(FCEV):燃料电池电动汽车是一种使用燃料电池作为能源的电动汽车。
它使用氢气作为燃料,通过与空气中的氧气反应来产生电能。
与传统的燃油汽车相比,燃料电池电动汽车具有零排放、零污染和长续航里程等优点。
4. 固体氧化物燃料电池(SOFC):SOFC 是一种高效、长寿命的燃料电池,它可以直接将化学能转化为电能。
它使用固体氧化物作为电解质,通常在800-1000摄氏度的高温条件下运行。
SOFC 可以使用多种燃料,包括氢气、甲烷和生物质等,因此在工业应用中具有广泛的用途,如电力发电站、垃圾处理厂等。
5. 直接甲醇燃料电池(DMFC):DMFC 通过将甲醇和氧气反应产生电能。
这种燃料电池不需要氢气供应,因此它更加便携和灵活。
DMFC 适用于小型移动设备,如笔记本电脑和移动电话等。
6. 氧化铝燃料电池(AFC):AFC 通常使用碱性电解质和盐水作为电解质,氢气和氧气反应产生电能。
它具有低成本、高效率和长寿命等优点,但由于其在腐蚀性液体中的操作,因此应用范围较为有限。
燃料电池及其相关技术
![燃料电池及其相关技术](https://img.taocdn.com/s3/m/ef15b65f1fb91a37f111f18583d049649b660edb.png)
燃料电池及其相关技术随着世界对环境保护要求的不断提高,燃料电池技术越来越被人们所重视。
燃料电池可以利用水氢化反应生成电能,具有高效、环保等特点,因此在车辆、能源和电力等领域有广泛应用。
本文将从燃料电池的基本原理、种类、技术优势以及挑战等方面进行探讨。
一、燃料电池的基本原理燃料电池是通过氢气和氧气进行水氢化反应产生电力的装置,其基本原理是利用氢气和氧气在电催化剂的作用下,将水气化成水和电能同时产生。
其中,氢气是由燃料电池燃料池中的燃料进行电化学反应而产生的。
电化学反应是指在固体-液体,液体-液体等界面处进行氧化还原反应。
这种反应的催化剂是活性吸附氧化酶。
反应后,氢气的电荷会流经电极,形成电流,从而驱动电动机等设备运转。
二、燃料电池的种类根据燃料电池的类型不同,可以分为以下四种:1.质子交换膜燃料电池(PEMFC)2.固体氧化物燃料电池(SOFC)3.碱性燃料电池(AFC)4.磷酸燃料电池(PAFC)PEMFC是目前最广泛应用的燃料电池类型之一,其催化剂可以利用贵金属如铂等,具有高效、快速和低温等特点。
SOFC可以通过用固态离子导体代替液态电解质使它在高温下运转,具有较高的能源输出密度和效率,用于电力生产和微型能源源等方面具有良好的应用前景。
AFC因其高度阻止碳沉积和较快的反应速率,被广泛应用于太空和工业应用。
PAFC则以其能产生高效电力的能源和较低的氮化物排放而闻名于世。
三、燃料电池技术的优点与挑战燃料电池技术因其环保、高效、低排放等特点而备受青睐。
相对于传统的燃烧产生电的方式,燃料电池可以减少空气污染和温室气体排放。
同时,由于其运动部件的结构简单、使用寿命长、噪音低等优点,因此逐渐被用作汽车和家电等领域的动力源,成为人们探索低碳绿色发展的有力手段。
然而,燃料电池技术面临着一些挑战。
首先,燃料电池在制造过程中需要使用高价的贵金属作为催化剂,这会增加生产成本,降低其普及度。
其次,燃料电池在不同的可替代能源如太阳能等面前可能会降低其市场竞争力。
试简述五大类燃料电池的工作原理和各自的特点
![试简述五大类燃料电池的工作原理和各自的特点](https://img.taocdn.com/s3/m/a6b93cb26429647d27284b73f242336c1eb930ba.png)
试简述五大类燃料电池的工作原理和各自的特点燃料电池是一种特殊的电池,使用燃料(如氢气、甲醇等)和氧气作为氧化还原反应的原料,在其中引入电解质和催化剂,从而实现燃料的电氧化和产电的过程。
燃料电池的常见分类方法有五种,包括质子交换膜燃料电池、直接甲醇燃料电池、固体氧化物燃料电池、碱性燃料电池和离子聚合物燃料电池。
这篇文章将会逐一介绍这些燃料电池的工作原理及各自的特点。
质子交换膜燃料电池质子交换膜燃料电池(Proton Exchange Membrane Fuel Cells,PEMFC)是一种常用的燃料电池,使用氢气和氧气进行反应。
这种燃料电池通过质子交换膜将氢离子从阴极传导到阳极,同时通过氧气在阳极上进行氧化反应,产生电流。
PEMFC 的工作温度通常在60-90℃之间,反应产生的水和热量可以直接排放。
PEMFC 的优点在于响应时间快,电子传导性好,能量密度高,且输出电压稳定。
缺点则在于对纯氢气的依赖性,电极上容易沉积垢物,且质子交换膜对化学稳定性和耐久性的要求较高。
直接甲醇燃料电池直接甲醇燃料电池(Direct Methanol Fuel Cells,DMFC)是另一种常见的燃料电池,使用甲醇和氧气进行反应。
DMFC 通过将甲醇和水在阴极上进行氧化反应,产生质子和二氧化碳;而在阳极上则通过氧气还原,产生水和电流。
DMFC 的工作温度通常在60-90℃之间,较为适合小型可携式设备。
DMFC 的优点在于能够直接使用液态甲醇(或甲醇水溶液)作为燃料,更易于储存和使用。
其缺点则在于甲醇受贵金属催化剂上电子传导速率较慢,且反应过程中产生的CO2 会限制其效率和稳定性。
固体氧化物燃料电池固体氧化物燃料电池(Solid Oxide Fuel Cells,SOFC)是一种高温燃料电池,使用氢气和氧气进行反应。
SOFC 在阳极上通过水和氢气的氧化反应,产生质子和电子;而在阴极上则通过二氧化碳的还原,产生氧离子和电子。

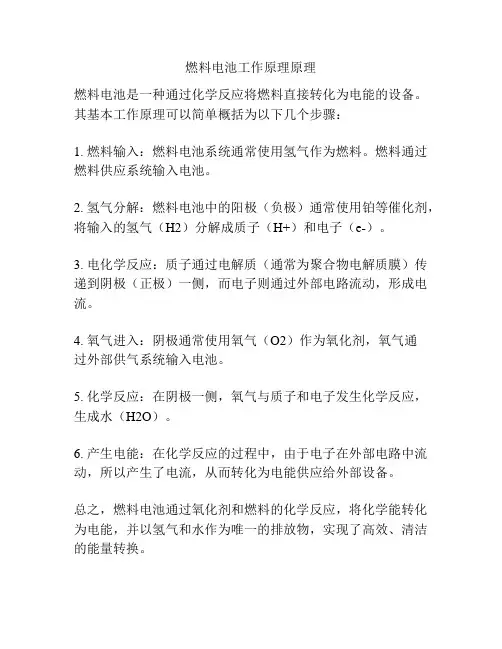

燃料电池工作原理原理
![燃料电池工作原理原理](https://img.taocdn.com/s3/m/56ae9a279a6648d7c1c708a1284ac850ad020493.png)
燃料电池工作原理原理
燃料电池是一种通过化学反应将燃料直接转化为电能的设备。
其基本工作原理可以简单概括为以下几个步骤:
1. 燃料输入:燃料电池系统通常使用氢气作为燃料。
燃料通过燃料供应系统输入电池。
2. 氢气分解:燃料电池中的阳极(负极)通常使用铂等催化剂,将输入的氢气(H2)分解成质子(H+)和电子(e-)。
3. 电化学反应:质子通过电解质(通常为聚合物电解质膜)传递到阴极(正极)一侧,而电子则通过外部电路流动,形成电流。
4. 氧气进入:阴极通常使用氧气(O2)作为氧化剂,氧气通
过外部供气系统输入电池。
5. 化学反应:在阴极一侧,氧气与质子和电子发生化学反应,生成水(H2O)。
6. 产生电能:在化学反应的过程中,由于电子在外部电路中流动,所以产生了电流,从而转化为电能供应给外部设备。
总之,燃料电池通过氧化剂和燃料的化学反应,将化学能转化为电能,并以氢气和水作为唯一的排放物,实现了高效、清洁的能量转换。
燃料电池系统工作原理
![燃料电池系统工作原理](https://img.taocdn.com/s3/m/41148340a7c30c22590102020740be1e650ecc19.png)
燃料电池系统工作原理燃料电池系统是一种将化学能直接转换为电能的装置,它通过利用氢气和氧气的化学反应来产生电力。
燃料电池系统由燃料电池堆、氢气和氧气供应系统、电化学负载和控制系统组成。
下面将详细介绍燃料电池系统的工作原理。
我们来了解燃料电池堆的结构。
燃料电池堆由多个燃料电池单元组成,每个单元包括质子交换膜(PEM)、阳极、阴极和电解质。
质子交换膜是燃料电池堆的核心部分,它具有良好的质子传导性能,同时阻挡氢气和氧气之间的电子流动,确保电子通过外部电路流动以产生电能。
燃料电池系统的工作过程如下:首先,氢气从氢气供应系统进入阳极侧,氧气从氧气供应系统进入阴极侧。
在阳极侧,氢气分子被氧化成质子和电子。
质子可以通过质子交换膜传导到阴极侧,而电子则通过外部电路流动到阴极侧,这就产生了电流。
在阴极侧,氧气与质子和电子发生还原反应,生成水。
这个过程中释放出的能量被转化为电能,同时产生的水蒸气通过排气系统排出。
整个反应过程可以用如下方程式表示:2H2 + O2 → 2H2O这个方程式说明了氢气和氧气在燃料电池堆中的化学反应过程,氢气和氧气通过质子交换膜在阳极和阴极之间发生化学反应,最终生成水和电能。
燃料电池系统还包括氢气和氧气供应系统。
氢气供应系统负责储存和输送氢气到燃料电池堆的阳极侧,而氧气供应系统则负责将氧气输送到阴极侧。
为了确保燃料电池系统的安全性和稳定性,供氢系统和供氧系统需要具备高压、高纯度和自动控制等特点。
除了燃料电池堆和氢气、氧气供应系统,电化学负载也是燃料电池系统的重要组成部分。
电化学负载可以是电动机、发电机或储能装置等,它们通过连接到燃料电池系统的外部电路,可以利用燃料电池产生的电能进行工作或储存。
燃料电池系统还需要一个精确的控制系统来监测和调节燃料电池的工作状态。
控制系统可以根据电化学负载的需求,调整氢气和氧气的供应量,以保持燃料电池系统的稳定工作。
总结起来,燃料电池系统通过利用氢气和氧气的化学反应产生电能。
燃料电池的原理与应用
![燃料电池的原理与应用](https://img.taocdn.com/s3/m/91979118e3bd960590c69ec3d5bbfd0a7956d5e0.png)
燃料电池的原理与应用燃料电池是一种将化学能直接转换成电能的器件,因其高效、低排放等特点,日益受到关注。
本文将从燃料电池的原理、种类及应用等方面进行探讨。
一、燃料电池的原理燃料电池就是通过化学反应直接将氢气、甲烷等燃料和氧气相结合,产生电能的设备。
其原理与电池相似,但二者在能量来源、使用方式等方面存在差异。
燃料电池中,氢气或甲烷等燃料通过与氧气反应生成水和二氧化碳等产物,同时产生电流。
具体来说,燃料电池中的阳极和阴极分别涂有催化剂,当燃料通过阳极时,催化剂会将其分解成质子和电子,电子通过外部电路流入阴极,质子则通过电解质膜传递到阴极。
在阴极处,质子、电子和氧气结合成水,同时产生电流。
二、燃料电池的种类目前,燃料电池主要分为碱性燃料电池、固态氧化物燃料电池、聚合物电解质燃料电池等几种类型。
碱性燃料电池是最早开发的燃料电池之一,以氢气和氧气为燃料。
由于其反应速率较快,效率较高,因此曾经在航天领域被广泛应用。
但碱性燃料电池容易受到碱腐蚀等问题的影响,因此成本较高,限制了其应用范围。
固态氧化物燃料电池是一种高温燃料电池,以氢气和氧气为燃料,因反应速率较慢,需要高温环境下运作。
但由于该型电池发电效率高且成本低,因此在发电站等大型场合被广泛使用。
聚合物电解质燃料电池是一种常温型燃料电池,以氢气、甲烷、乙醇等为燃料。
聚合物电解质燃料电池反应速率较快,且具有卓越的耐腐蚀性和稳定性,因此广泛应用于汽车、移动电源等领域。
三、燃料电池的应用燃料电池具有高效、低排放等特点,因此被广泛应用于汽车、移动电源、无人机等领域。
在汽车领域,传统的燃油汽车会产生大量尾气排放,污染环境。
而使用燃料电池技术的汽车可以将氢气和氧气转化为电能,不产生尾气,且具有更高的能量转换效率,支持更长的行驶里程。
因此,该技术被视为绿色出行的未来趋势。
除了汽车外,燃料电池还可以应用于移动电源、无人机等领域。
由于其具有高效、稳定等特点,能够支持高能量密度的需求,因此被广泛用于各类移动设备的动力系统中。
燃料电池的原理和应用
![燃料电池的原理和应用](https://img.taocdn.com/s3/m/2a846740e97101f69e3143323968011ca200f758.png)
燃料电池的原理和应用燃料电池是一种利用氢气和氧气反应来产生电能的高效能源装置。
它具有环保、高能效、低排放等优点,正逐渐成为未来能源领域的热门技术。
本文将介绍燃料电池的原理以及其在不同领域的应用。
一、燃料电池的原理燃料电池是一种通过氧化还原反应将燃料中的化学能直接转化为电能的装置。
其中最常见的是氢氧燃料电池,其原理基于氢气和氧气的电化学反应,反应方程式如下:2H2 + O2 → 2H2O在燃料电池中,氢气被氧化为正离子和电子,正离子通过电解质膜传导,而电子则通过外部电路流动,从而产生电能。
在这个过程中,氧气与正离子结合生成水,无有害排放物产生。
因此,燃料电池被认为是一种清洁、可再生的能源技术。
二、燃料电池的应用1. 交通运输领域燃料电池在交通运输领域具有广阔的应用前景。
目前,许多汽车制造商已经将燃料电池技术应用于汽车生产中,推出了燃料电池汽车。
相比传统内燃机驱动的汽车,燃料电池汽车具有零排放、高能效、长续航里程等优势,是一种环保节能的交通工具。
2. 静电供电领域燃料电池还可以用作静电供电装置,为移动设备、电子产品等提供电能。
由于燃料电池具有高能量密度和快速充电的特点,可以取代传统电池作为移动设备的电源。
此外,燃料电池还可以作为应急电源,在自然灾害、停电等情况下提供电力供应。
3. 工业能源领域燃料电池技术在工业能源领域也有着广泛的应用。
燃料电池可以为工厂、建筑等大型设施提供电力,满足其能源需求。
与传统的火电、水电等能源相比,燃料电池具有零排放、低噪音及模块化的优势,使其在工业领域具有巨大的市场潜力。
4. 航空航天领域燃料电池技术在航空航天领域也有重要应用价值。
由于燃料电池具有高能量密度和轻量化的特点,可以为飞机和航天器提供稳定可靠的电源。
燃料电池还能够解决传统电力系统容量不足和重量过大的问题,提升航空航天器的续航能力和性能表现。
总结:燃料电池是一种高效能源装置,利用氢气和氧气的反应产生电能。
其具有环保、高能效、低排放的优势,正广泛应用于交通运输、静电供电、工业能源和航空航天等领域。
燃料电池的原理和发展
![燃料电池的原理和发展](https://img.taocdn.com/s3/m/83115fb16429647d27284b73f242336c1eb93007.png)
燃料电池的原理和发展随着人们对环保和节能意识的增强,新能源汽车逐渐走入大众视野。
其中,燃料电池车成为了一种备受关注的型号,因为它具有省能源、减排放的特点。
那么,什么是燃料电池?它的工作原理是什么?随着技术的不断发展,燃料电池将会有怎样的进步和发展?一、燃料电池的概念及种类燃料电池是以氢气或含氢物质为燃料,通过催化剂氧化产生电能的装置。
燃料电池根据使用的燃料不同,可以分为多种类型,其中主要包括一下几种:1. PEM燃料电池:常用的燃料电池类型之一,体积小、适用范围广、发电效率高。
2. 固体氧化物燃料电池:工作温度高,稳定性及寿命都很好,对燃料的纯度要求不高。
3. 碱性燃料电池:运用温度较低,价格相对较为低廉,但普及率不高。
4. 高温熔融碳酸盐燃料电池:可以利用天然气等常用燃料直接进行发电。
二、燃料电池的工作原理燃料电池是利用化学反应的方式来产生电能的装置,在燃料电池中,燃料在电极上发生氧化反应,使电子流经载流电路,流至另一电极上,从而产生电能。
PEM燃料电池的工作原理如下:将质子交换膜和电极反应配合,在阴阳两极分别进行还原和氧化反应,以水和电的形式发放出氢能和氧气的燃料模式。
然后氢分子被拆成质子和电子,质子通过质子交换膜进入阴极,氧分子在阴极和阳极电化学反应生成水。
电子通过外部回路形成电流。
三、燃料电池的发展现状燃料电池的发展还需要突破的技术和瓶颈,包括燃料电池的耐久性、性能、制造成本及运营成本等方面。
目前,全球各界燃料电池的研发、生产和推广的进程依旧不平衡,规模也较小。
在我国,燃料电池还处于发展初期,但随着我国政府在能源领域政策的推动,以及技术的不断进步,燃料电池也正在逐渐成为一个热门行业。
现阶段,我国政府正在积极推动燃料电池汽车的生产和普及,预计到2025年,我国燃料电池汽车的年产量将达到50万辆以上。
四、燃料电池的前景展望随着科技的不断发展,燃料电池技术未来的发展前景非常广阔。
在汽车行业中,燃料电池汽车相比传统燃油车之所以具有广阔的发展前景,是因为它拥有着省能源、零排放的特点,这也符合了当前的环保意识和可持续发展的要求。
燃料电池工作原理、分类及组成
![燃料电池工作原理、分类及组成](https://img.taocdn.com/s3/m/1733948577232f60dccca12b.png)
在五六十年代,阱-空气燃料电池曾作为军用电源大力开发。
这种电池最主要的缺点是阱具有极高毒性、价格昂贵。而 且,这种电池系统需要大量辅助设备,这不仅需要消耗电 池所产生功率中的相当大一部分,而且在电池正常工作前 必须启动这些辅助设备。
因此,尽管在理论上阱氧化产生的能量比大多数其他燃料 要大得多,但阱电池在商业上似乎不大可能有重要用途。
阴极 总反应
3 2
O2
6H
6e
3H 2 O
3 CH3OH 2 O2 CO2 2H2O
甲醇在阳极电化学氧化过程的机理非常复杂,在完成6个 电子转移的过程中,会生成众多稳定或不稳定的中间物, 有的中间物会成为电催化剂的毒物,导致催化剂中毒, 从而降低电催化剂的电催化活性。
甲醇氧化的可能步骤
因此,DMFC开发过程中,甲醇直接氧化电催化剂的研发、 反应机理等一直是研究热点,也是DMFC发展的关键之一。
PAFC结构
PAFC系统
AFC
碱性燃料电池
碱性燃料电池的设计基本与质子交换膜燃料电池相似,但其使用的电 解质为水溶液或稳定的氢氧化钾基质。电化学反应:
阳极: 2H 4OH 4H2O 4e 阴极: O2 2H2O 4e 4OH
碱性燃料电池的工作温度大约80℃。因此启动也很快,但其电力密度 却比质子交换膜燃料电池的密度低十来倍,在汽车中使用显得笨拙。 不过,它们是燃料电池中生产成本最低的,因此可用于小型的固定发 电装置。
液体燃料在进入AFC电池堆之前必须进行预处理。阱 (N2H4)在AFC阳极上易分解成氢气和氯气,其电极 反应可能是:
实验结果表明,以阱为燃料的AFC电性能与氢氧 AFC电性能差不多相等。 有人认为这两种燃料的电化学过程实际上是相同 的,阱仅仅起到氢气源的作用。
各种燃料电池的种类与特性
![各种燃料电池的种类与特性](https://img.taocdn.com/s3/m/70b9f203700abb68a882fbbe.png)
分散型发电
取代大规模火力发电
气电共生
分散型发电
取代中规模
火力发电。
1.使用高纯度氢气作为燃料。
2.低腐蚀性及低温较易选择材料
1.功率密度高、体积小、重量轻。
2.低腐蚀性及低温,较易选择材料。
1.进气中CO会导致触媒中毒。
2.发热可予利用。
1.不受进气CO影响。
2.反应时需循环使用CO2。
3.发热可利用。
1.不受进气CO影响。
2.高温反应,不需依赖触媒的特殊作用。
3.发热可利用。
阴极
C(含触媒)
C(含Pt)、铂黑
C(含Pt)
NiO
金属氧化物如LaMnO4
导电离子
OH-
H+
H+
CO32-
O2-
工作温度
室温2000C
160~2200C
600~10000C
燃料
纯氢
氢气、甲醇
氢气
天然气、沼气、氢气、煤气
天然气、沼气、氢气、煤气
氧化剂
纯氧
空气、氧气、
空气、氧气、
空气、氧气
空气、氧气
特性
2.反应物需要加湿。
1.对CO敏感。
2.工作温度高。
3.成本高。
4.低于峰值功率输出特性能下降。
工作温度较高。
工作温度过高
系统效率
60~70%
43~58%
37~47%
>50%
50%~65%
用途
宇宙飞船、
潜水艇
小型发电机组
分散型发电
移动式电源
运输工具之电源
气电共生
分散型发电
离岛地区发电
移动式电源
燃料电池分类及工作原理
![燃料电池分类及工作原理](https://img.taocdn.com/s3/m/52df9a86cc22bcd126ff0c3b.png)
一、燃料电池的工作原理燃料电池是用一种特定的燃料,通过一种质子交换膜(PEMProtonExchangeMembrane)和催化层(CLCatalystLayer)而产生电流的一种装置,这种电池只要外界源源不断地供应燃料(例如氢气或甲醇),就可以提供持续电能。
它的工作原理,是利用一种叫质子交换膜的技术,使氢气在覆盖有催化剂的质子交换膜作用下,在阳极将氢气催化分解成为质子,这些质子通过质子交换膜到达阴极,在氢气的分解过程中释放出电子,电子通过负载被引出到阴极,这样就产生了电能。
在阳极经过质子交换膜和催化剂的作用,在阴极质子与氧和电子相结合产生水。
也就是说燃料电池内部的氢与空气中的氧进行化学反应,生成水的过程,同时产生了电流,也可以理解为是电解水的逆反应。
燃料电池在阳极除供应氢气外,同时还收集氢质子(H+),释放电子;在阴极通过负载捕获电子产生电能。
质子交换膜的功能只是允许质子H+通过,并与阴极中的氧结合产生水。
这种水在反应过程中的温度作用下,以水蒸气的形式散发在空气中(对汽车用的大功率燃料电池就要设置水的回收装置)。
注意,用氢作燃料电池所生成的是纯净水可以饮用,而用甲醇作燃料生成的水溶液中可能产生甲醛之类有毒物质不能饮用。
图1为燃料电池工作原理的示意图。
二、燃料电池的分类由于人们是从不同角度来研究和开发燃料电池的,所以其种类也繁多,但目前主要有3种。
1 质子交换膜技术质子交换膜技术(或者称聚合物电解液膜技术)——简称PEMFC (ProtonExchangeMembreneFuelCell)。
由于它能提供比传统锂离子电池大约高出5~10倍的能量密度,比甲醇燃料电池也有更高的能量密度,所以,人们都看好质子交换膜技术的氢燃料电池,虽然它还存在着储存及安全等问题,但人们正在克服它,最终有望在3~5年实现可存储在像打火机大小的容器中,充一次氢气发电可供手机使用几天,它将是未来便携式电子产品供电系统的首选。
燃料电池种类工作原理及结构Word版
![燃料电池种类工作原理及结构Word版](https://img.taocdn.com/s3/m/4200bc5743323968001c9259.png)
燃料电池燃料电池(FuelCell)是一种将存在于燃料与氧化剂中的化学能直接转化为电能的发电装置。
燃料和空气分别送进燃料电池,电就被奇妙地生产出来。
它从外表上看有正负极和电解质等,像一个蓄电池,但实质上它不能“储电”而是一个“发电厂”。
燃料电池含有阳阴两个电极,分别充满电解液,而两个电极间则为具有渗透性的薄膜所构成。
氢气由阳极进入供给燃料,氧气(或空气)由阴极进入电池。
电池经由催化剂的作用,使得阳极的氢原子分解成氢质子(proton )与电子(electron ),其中质子进入电解液中,被氧“吸引”到薄膜的另一边,电子经由外电路形成电流后,到达阴极。
在阴极催化剂之作用下,氢质子、氧及电子,发生反应形成水分子。
这正是水的电解反应的逆过程,因此水是燃料电池唯一的排放物。
利用这个原理,燃料电池便可在工作时源源不断地向外部输电,为一种 "发电机"。
阳极反应 - 阴极反应 总反应伴随着电池反应,电池向外输出电能。
只要保持氢气和氧气的供给,该燃料电池就会连续不断地产生电能。
燃料电池的分类1 按燃料电池的运行机理分根据燃料电池的运行机理的不同,可分为酸性燃料电池和碱性燃料电池。
例如磷酸燃料电池(PAFC)和液态氢氧化钾燃料电池(LPHFC)。
2按电解质种类分根据燃料电池中使用电解质种类的不同,可分为酸性、碱性、熔融盐类或固体电解质的燃料电池。
即碱性燃料电池(AFC)、磷酸燃料电池(PAFC)、熔融碳酸盐燃料电池(MCFC)、固体氧化物燃料电池(SOFC)和质子交换膜燃料电池(PEMFC)等。
在燃料电池中,磷酸燃料电池(PAFC)、质子交换膜燃料电池(PEMFC)可以冷起动和快起动,可以用作为移动电源,适应燃料电池电动汽车(FCEV)使用的要求,更加具有竞争力。
3按燃料类型分燃料电池的燃料有氢气、甲醇、甲烷、乙烷、甲苯、丁烯、丁烷等有机燃料和汽油、柴油以及天然气等气体燃料,有机燃料和气体燃料必须经过重整器“重整”为氢气后,才能成为燃料电池的燃料。
燃料电池的工作原理
![燃料电池的工作原理](https://img.taocdn.com/s3/m/b22a690c4a35eefdc8d376eeaeaad1f347931174.png)
燃料电池的工作原理
燃料电池:
1. 什么是燃料电池:
燃料电池是一种可以用于产生电能的新型装置,是一种可以直接将化
学能转变成电能的装置,通常由一个氢源、一个氧源以及一个电极
(正极和负极)组成。
2. 燃料电池的工作原理:
燃料电池的工作原理很简单,就是当氢气和氧气进入电池,并以适当
的比例混合到一起时,一种叫做“水化解析”反应就会发生,将氢和氧
拆解成质子和氧质子。
质子通过电催化膜进入正极,而氧质子通过此
膜进入负极,这时电子就会运动,从正极流入负极,也就是电流流动,通过导线连接负正极,就可以获得电能。
3. 燃料电池的特性:
1)节能效果好:燃料电池储存的能量比常规的电池要小,而且释放热
量也比较少;
2)运行成本低:燃料电池以氢或汽油为能量源,氢可以通过水裂解法产生,而汽油更容易获得,运行成本极低;
3)安全性高:燃料电池是一种安全性较高的电池,无毒无害的,可以
在室内工作。
4. 燃料电池的应用:
1)汽车发动机:燃料电池汽车可以由氢气作为能量源,发动机就通过氢气和氧气之间的反应来产生电能,从而来驱动汽车;
2)无线通讯:由于燃料电池具有极长的使用寿命,维护成本低,安全性高,在无线移动通讯系统中有着重要的应用价值;
3)太阳能电力系统:因为燃料电池可以处理夜间的电能,成为大型太阳能电力系统的重要组成部分;
4)生物医学:燃料电池也会被用于生物医学,如颗粒检测,心脏检测等等。
它们会更有效地测试人体的生理反应,可以使临床检验的效率有所提高,提高人们的生活质量。
燃料电池种类工作原理及结构
![燃料电池种类工作原理及结构](https://img.taocdn.com/s3/m/e064feb8fbb069dc5022aaea998fcc22bcd1431d.png)
燃料电池种类工作原理及结构燃料电池是一种利用化学反应将化学能转化为电能的装置。
它具有高效率、环保、低噪音和无排放等优点,在能源领域有着广泛的应用前景。
根据工作原理和燃料种类的不同,燃料电池可以分为多种类型,包括质子交换膜燃料电池(PEMFC)、固体氧化物燃料电池(SOFC)、碱性燃料电池(AFC)、磷酸燃料电池(PAFC)和直接甲醇燃料电池(DMFC)等。
首先是质子交换膜燃料电池(PEMFC),它最常用的燃料是氢气。
该电池由阳极、阴极和质子交换膜组成。
当氢气在阳极被氧化成质子和电子时,质子通过质子交换膜,而电子则通过外部电路,从而产生直流电。
在阴极,电子和氧气反应生成水。
质子交换膜在整个反应过程中起到隔离阳极和阴极、传递质子的作用。
其次是固体氧化物燃料电池(SOFC),它使用的燃料可以是氢气、天然气、煤气等。
SOFC的电解质是固体氧化物,常用的是氧化锆、氧化钇稀土等。
当燃料气在阳极被氧化成电子和氧离子时,氧离子通过电解质传递到阴极,氧离子在阴极与氧气反应生成氧化物。
电子则通过外部电路产生直流电。
SOFC的高温使得其能利用多种燃料,并具有较高的效率。
碱性燃料电池(AFC)是最早研究出来的燃料电池之一,它以氢气和氧气为燃料。
AFC采用碱性电解质,通常为氢氧化钾。
在阳极,氢气被氧化成氢离子和电子,氢离子经过电解液传递到阴极。
电子通过外部电路形成电流。
在阴极,氧气与氢离子反应生成水。
AFC适用于较低的燃料纯度,但要求电解质具有高碱性。
磷酸燃料电池(PAFC)使用的燃料可以是天然气、煤气、氯气等,其电解质为磷酸。
在阳极,氢气氧化产生质子和电子。
质子通过离子交换树脂传递到阴极,电子通过外部电路产生电流。
在阴极,氧气和质子反应生成水。
PAFC要求磷酸电解液具有较高的浓度,通常需要在高温下工作。
直接甲醇燃料电池(DMFC)使用的燃料是甲醇溶液,通过使用催化剂将甲醇氧化成二氧化碳、水和电子。
电子通过外部电路产生电流。
燃料电池的工作原理及特点
![燃料电池的工作原理及特点](https://img.taocdn.com/s3/m/ddd6c0e7250c844769eae009581b6bd97f19bcb9.png)
燃料电池的工作原理及特点
燃料电池是一种将化学能转化为电能的设备,它利用氢气和氧气在催
化剂的作用下发生反应,产生电子和离子,并将其转化为电能。
燃料
电池具有高效、清洁、可再生等特点,被广泛应用于汽车、船舶、飞
机等领域。
燃料电池的工作原理如下:首先,在阳极(负极)上,氢气分子被催
化剂分解成质子和电子。
质子穿过质子交换膜进入阴极(正极),而
电子则沿着外部电路流动,产生电流。
在阴极上,氧分子与质子和电
子结合形成水分子,并释放出热量。
整个过程中,催化剂起到了促进
反应速率的作用。
燃料电池与传统的燃烧发动机相比具有以下特点:
1. 高效:燃料电池的效率可达70%以上,而传统发动机只有30%左右。
2. 清洁:燃料电池只排放水蒸气和少量废弃物质,不会产生有害物质。
3. 可再生:氢气可以通过水电解或天然气重整等方式制备,具有可再
生性。
4. 低噪音:燃料电池工作时几乎没有噪音,适用于需要低噪音环境的场合。
5. 多种类型:燃料电池可以根据不同的电解质、催化剂和反应方式分为多种类型,如质子交换膜燃料电池、固体氧化物燃料电池等。
总之,燃料电池是一种高效、清洁、可再生的能源转换技术,具有广泛的应用前景。
(完整版)试简述五大类燃料电池的工作原理和各自的特点
![(完整版)试简述五大类燃料电池的工作原理和各自的特点](https://img.taocdn.com/s3/m/ec30b6936aec0975f46527d3240c844769eaa028.png)
三、试简述五大类燃料电池的工作原理和各自的特色燃料电池按燃料电解质的种类来分类的,可分为碱性燃料电池(AFC)、磷酸燃料电池( PAFC)、熔融碳酸盐燃料电池 (MCFC) 、固体氧化物燃料电池 (SOFC)和质子互换膜燃料电池 (PENFC)五大类。
3.1 碱性燃料电池( AFC )碱性燃料电池是该技术发展最快的一种电池,主要为空间任务,包含航天飞机供给动力和饮用水。
.1 原理使用的电解质为水溶液或稳固的氢氧化钾基质,且电化学反响也与羟基(OH)从阴极挪动到阳极与氢反响生成水和电子略有不一样。
这些电子是用来为外面电路供给能量,而后才回到阴极与氧和水反响生成更多的羟基离子。
负极反响: 2H2 + 4OH-→ 4H2O + 4e-正极反响: O2 + 2H2O + 4e-→ 4OH-碱性燃料电池的工作温度大概80℃。
所以,它们的启动也很快,但其电力密度却比质子互换膜燃料电池的密度低十来倍,在汽车中使用显得相当蠢笨。
不过,它们是燃料电池中生产成本最低的一种电池,所以可用于小型的固定发电装置。
好像质子互换膜燃料电池同样,碱性燃料电池对能污染催化剂的一氧化碳和其余杂质也特别敏感。
别的,其原料不可以含有一氧化碳,因为一氧化碳能与氢氧化钾电解质反响生成碳酸钾,降低电池的性能。
.2 特色低温性能好,温度范围宽,并且能够在较宽温度范围内选择催化剂,可是才用的碱性电解质易受 CO2的毒化作用所以一定要严格出去 CO2,成本就偏高。
3.2 磷酸燃料电池( PAFC)磷酸燃料电池( PAFC)是目前商业化发展得最快的一种燃料电池。
正如其名字所示,这类电池使用液体磷酸为电解质,往常位于碳化硅基质中。
磷酸燃料电池的工作温度要比质子互换膜燃料电池和碱性燃料电池的工作温度略高,位于150 - 200℃左右,但仍需电极上的白金催化剂来加快反响。
其阳极和阴极上的反响与质子互换膜燃料电池同样,但因为其工作温度较高,所以其阴极上的反响速度要比质子互换膜燃料电池的阴极的速度快。
燃料电池工作原理简析
![燃料电池工作原理简析](https://img.taocdn.com/s3/m/9eb3455559fafab069dc5022aaea998fcc2240b9.png)
燃料电池工作原理简析燃料电池是一种利用化学能转化为电能的设备,其工作原理是通过将燃料和氧气在电化学反应中进行氧化还原反应,从而产生电流和水。
燃料电池的工作原理可以简单地分为三个步骤:燃料的氧化、电子传导和电化学反应。
首先,燃料电池的工作原理涉及燃料的氧化过程。
常见的燃料电池燃料包括氢气、甲醇和乙醇等。
在燃料电池中,燃料通常以氢气的形式存在。
当燃料进入燃料电池时,它会与催化剂发生反应,催化剂通常是铂或其他金属。
这个反应会将燃料中的氢气分解成质子和电子。
接下来,电子传导是燃料电池工作原理中的重要步骤。
在燃料电池中,电子是通过外部电路传导的。
当燃料中的氢气分解成质子和电子时,电子会通过外部电路流动,从而形成电流。
这个电流可以用来供电各种设备,如电动汽车、手机和笔记本电脑等。
最后,电化学反应是燃料电池工作原理中的关键步骤。
在燃料电池中,质子和电子会在电极表面再次结合,与氧气发生反应。
这个反应会产生水和热能。
由于燃料电池的反应是可逆的,所以它可以不断地从燃料和氧气中产生电流和水。
燃料电池的工作原理有很多优点。
首先,燃料电池可以高效地将化学能转化为电能,其能量转换效率可以达到50%以上,远高于传统燃烧发电的效率。
其次,燃料电池产生的是清洁能源,只有水和热能的副产品。
相比之下,传统燃烧发电会产生大量的二氧化碳和其他污染物,对环境造成严重的污染。
然而,燃料电池也存在一些挑战和限制。
首先,燃料电池的成本较高,主要是由于催化剂的昂贵和燃料电池的复杂结构所致。
其次,燃料电池的稳定性和寿命问题也需要解决。
燃料电池中的催化剂和电极材料容易受到腐蚀和老化,从而影响燃料电池的性能和寿命。
为了克服这些挑战,科学家们正在不断地进行研究和创新。
他们正在寻找更廉价和高效的催化剂,以降低燃料电池的成本。
同时,他们也在改进燃料电池的结构和材料,以提高其稳定性和寿命。
此外,研究人员还在探索新的燃料电池技术,如固体氧化物燃料电池和质子交换膜燃料电池等,以满足不同应用领域的需求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
三、试简述五大类燃料电池的工作原理和各自的特点
燃料电池按燃料电解质的类型来分类的,可分为碱性燃料电池(AFC)、磷酸燃料电池(PAFC)、熔融碳酸盐燃料电池(MCFC)、固体氧化物燃料电池(SOFC)和质子交换膜燃料电池(PENFC)五大类。
3.1 碱性燃料电池(AFC)
碱性燃料电池是该技术发展最快的一种电池,主要为空间任务,包括航天飞机提供动力和饮用水。
3.1.1原理
使用的电解质为水溶液或稳定的氢氧化钾基质,且电化学反应也与羟基(OH)从阴极移动到阳极与氢反应生成水和电子略有不同。
这些电子是用来为外部电路提供能量,然后才回到阴极与氧和水反应生成更多的羟基离子。
负极反应:2H2 + 4OH-→ 4H2O + 4e-
正极反应:O2 + 2H2O + 4e- → 4OH-
碱性燃料电池的工作温度大约80℃。
因此,它们的启动也很快,但其电力密度却比质子交换膜燃料电池的密度低十来倍,在汽车中使用显得相当笨拙。
不过,它们是燃料电池中生产成本最低的一种电池,因此可用于小型的固定发电装置。
如同质子交换膜燃料电池一样,碱性燃料电池对能污染催化剂的一氧化碳和其它杂质也非常敏感。
此外,其原料不能含有一氧化碳,因为一氧化碳能与氢氧化钾电解质反应生成碳酸钾,降低电池的性能。
3.1.2 特点
低温性能好,温度范围宽,并且可以在较宽温度范围内选择催化剂,但是才用的碱性电解质易受CO2的毒化作用因此必须要严格出去CO2,成本就偏高。
3.2 磷酸燃料电池(PAFC)
磷酸燃料电池(PAFC)是当前商业化发展得最快的一种燃料电池。
正如其名字所示,这种电池使用液体磷酸为电解质,通常位于碳化硅基质中。
磷酸燃料电池的工作温度要比质子交换膜燃料电池和碱性燃料电池的工作温度略高,位于
150 - 200℃左右,但仍需电极上的白金催化剂来加速反应。
其阳极和阴极上的反应与质子交换膜燃料电池相同,但由于其工作温度较高,所以其阴极上的反应速度要比质子交换膜燃料电池的阴极的速度快。
3.2.1 原理
电池中采用的是100%磷酸电解质,其常温下是固体,相变温度是42℃。
氢气燃料被加入到阳极,在催化剂作用下被氧化成为质子。
氢质子和水结合成水合质子,同时释放出两个自由电子。
电子向阴极运动,而水合质子通过磷酸电解质向阴极移动。
因此,在阴极上,电子、水合质子和氧气在催化剂的作用下生成水分子。
具体的电极反应表达如下。
阳极反应:
H2 + 2H2O → 2H3O+ + 2e
阴极反应:
O2 + 4H3O++ 4e → 6H2O
总反应:
O2 + 2H2 → 2H2O
3.2.2 特点
磷酸燃料电池一般工作在200℃左右,采用铂作为催化剂,效率达到40%以上。
由于不受二氧化碳限制,磷酸燃料电池可以使用空气作为阴极反应气体,也可以采用重整气作为燃料,这使得它非常适合用作固定电站。
特点较高的工作温度也使其对杂质的耐受性较强,当其反应物中含有1-2%的一氧化碳和百万分之几的硫时,磷酸燃料电池照样可以工作。
磷酸燃料电池的效率比其它燃料电池低,约为40%,其加热的时间也比质子交换膜燃料电池长。
虽然磷酸燃料电池具有上述缺点,它们也拥有许多优点,例如构造简单,稳定,电解质挥发度低等。
磷酸燃料电池可用作公共汽车的动力,而且有许多这样的系统正在运行,不过这种电池是乎将来也不会用于私人车辆。
在过去的20多年中,大量的研究使得磷酸燃料电池能成功地用语固定的应用,已有许多发电能力为0.2 – 20 MW的工作装置被安装在世界各地,为医院,学校和小型电站提供动力。
它采用磷酸为电解质,利用廉价的炭材料为骨架。
它除以氢气为燃料外,现
在还有可能直接利用甲醇、天然气、城市煤气等低廉燃料,与碱性氢氧燃料电池相比,最大的优点是它不需要CO2处理设备。
磷酸型燃料电池已成为发展最快的,也是目前最成熟的燃料电池,它代表了燃料电池的主要发展方向。
3.3 熔融碳酸盐燃料电池(MCFC)
熔融碳酸盐燃料电池是由多孔陶瓷阴极、多孔陶瓷电解质隔膜、多孔金属阳极、金属极板构成的燃料电池。
3.3.1 原理
电解质是熔融态碳酸盐。
反应原理示意图如下:
阴极:O2 + 2CO2 + 4e-→2CO32-
阳极:2H2 + 2CO32-→ 2CO2 + 2H2O + 4e-
总反应:O2 + 2H2→ 2H2O
3.3.2 特点
熔融碳酸盐燃料电池是一种高温电池(600℃~700℃),具有效率高(高于40%)、噪音低、无污染、燃料多样化(氢气、煤气、天然气和生物燃料等)、余热利用价值高和电池构造材料价廉等诸多优点,是下一世纪的绿色电站。
燃料电池工程中心研制和小批量生产隔膜材料和电池隔膜,制备MCFC电极并组装数千瓦的电池组。
已可批量生产隔膜材料LiAlO2粉料,开发成功制备1000cm2 LiAlO2隔膜的工艺,已组装了28cm2、110cm2单电池,并进行了电池性能的评价和研究,现正在进行千瓦级电池组的研制。
3.4 固体氧化物燃料电池(SOFC)
固体氧化物燃料电池(Solid Oxide Fuel Cell,简称SOFC)属于第三代燃料电池,是一种在中高温下直接将储存在燃料和氧化剂中的化学能高效、环境友好地转化成电能的全固态化学发电装置。
被普遍认为是在未来会与质子交换膜燃料电池(PEMFC)一样得到广泛普及应用的一种燃料电池。
3.4.1 原理
固体氧化物燃料电池的工作原理与其他燃料电池相同,在原理上相当于水电
解的“逆”装置。
其单电池由阳极、阴极和固体氧化物电解质组成,阳极为燃料发生氧化的场所,阴极为氧化剂还原的场所,两极都含有加速电极电化学反应的催化剂。
工作时相当于一直流电源,其阳极即电源负极,阴极为电源正极。
在固体氧化物燃料电池的阳极一侧持续通入燃料气,例如:氢气(H2)、甲烷(CH4)、城市煤气等,具有催化作用的阳极表面吸附燃料气体,并通过阳极的多孔结构扩散到阳极与电解质的界面。
在阴极一侧持续通人氧气或空气,具有多孔结构的阴极表面吸附氧,由于阴极本身的催化作用,使得O2得到电子变为O2-,在化学势的作用下,O2-进入起电解质作用的固体氧离子导体,由于浓度梯度引起扩散,最终到达固体电解质与阳极的界面,与燃料气体发生反应,失去的电子通过外电路回到阴极。
3.4.2 特点
SOFC与第一代燃料电池(磷酸型燃料电池,简称PAFC)、第二代燃料电池(熔融碳酸盐燃料电池,简称MCFC)相比它有如下优点:
(1)较高的电流密度和功率密度;
(2)阳、阴极极化可忽略,彼化损失集中在电解质内阻降;
(3)可直接使用氢气、烃类(甲烷)、甲醇等作燃料,而不必使用贵金属作催化剂;
(4)避免了中、低温燃料电池的酸碱电解质或熔盐电解质的腐蚀及封接问题;
(5)能提供高质余热,实现热电联产,燃料利用率高,能量利用率高达80%左右,是一种清洁高效的能源系统;
(6)广泛采用陶瓷材料作电解质、阴极和阳极,具有全固态结构;
(7)陶瓷电解质要求中、高温运行(600~1000℃),加快了电池的反应进行,还可以实现多种碳氢燃料气体的内部还原,简化了设备。
固体氧化物燃料电池具有燃料适应性广、能量转换效率高、全固态、模块化组装、零污染等优点,可以直接使用氢气、一氧化碳、天然气、液化气、煤气及生物质气等多种碳氢燃料。
在大型集中供电、中型分电和小型家用热电联供等民用领域作为固定电站,以及作为船舶动力电源、交通车辆动力电源等移动电源,都有广阔的应用前景。
3.5 质子交换膜燃料电池(PENFC)
质子交换膜燃料电池(proton exchange membrane fuel cell,英文简称PEMFC)是一种燃料电池,在原理上相当于水电解的“逆”装置。
其单电池由阳极、阴极和质子交换膜组成,阳极为氢燃料发生氧化的场所,阴极为氧化剂还原的场所,两极都含有加速电极电化学反应的催化剂,质子交换膜作为电解质。
工作时相当于一直流电源,其阳极即电源负极,阴极为电源正极。
3.5.1 原理
两电极的反应分别为:
阳极(负极):2H2-4e=4H+
阴极(正极):O2+4e+4H+=2H2O
注意所有的电子e都省略了负号上标。
由于质子交换膜只能传导质子,因此氢质子可直接穿过质子交换膜到达阴极,而电子只能通过外电路才能到达阴极。
当电子通过外电路流向阴极时就产生了直流电。
以阳极为参考时,阴极电位为1.23V。
也即每一单电池的发电电压理论上限为1.23V。
接有负载时输出电压取决于输出电流密度,通常在0.5~1V 之间。
将多个单电池层叠组合就能构成输出电压满足实际负载需要的燃料电池堆(简称电堆)。
3.5.2 特点
质子交换膜燃料电池具有如下优点:其发电过程不涉及氢氧燃烧,因而不受卡诺循环的限制,能量转换率高;发电时不产生污染,发电单元模块化,可靠性高,组装和维修都很方便,工作时也没有噪音。
所以,质子交换膜燃料电池电源是一种清洁、高效的绿色环保电源。
