基于SVPWM异步电动机毕业论文
基于SVPWM的异步风力发电机直接转矩控制方法的研究
基于SVPWM的异步风力发电机直接转矩控制方法的研究异步风力发电机直接转矩控制是风力发电系统中的核心技术之一，其能够确保发电系统的安全运行和高效输出。
在传统控制方法中，由于异步发电机特性的不确定性以及外部环境干扰的影响，控制精度和效率较低。
而基于SVPWM的异步风力发电机直接转矩控制方法能够解决这些问题，并具有出色的控制性能和稳定性。
本文将对此方法进行深度研究和详细阐述。
1. 基于SVPWM的风力发电机直接转矩控制原理SVPWM即空间矢量脉宽调制技术，它是一种高效的PWM控制方法，能够将三相交流电压转换为两个合成对称的方波信号，从而实现对电机速度和转矩的精密控制。
同时，SVPWM也能够有效减小齿槽谐波以及换相过程中的电压尖峰，保证电机运行的平稳性和稳定性。
异步风力发电机的直接转矩控制主要应用了磁场定向控制和电流内环闭环控制原理。
在该控制方法中，电机的速度和位置信息由编码器或者传感器获取，并通过转速控制器反馈至控制器。
根据此信息，控制器能够实现对电机输出磁场定向电流以及转矩电流的控制。
具体来说，SVPWM控制方法主要分为三个步骤：1）采样输入电压和电流信号，并进行四象限运算，确定电机转矩和位置信息。
2）将电机电流信号转化为abc坐标系下的矢量信号，计算出合成矢量以及其所在扇区。
3）根据合成矢量和扇区，进行开关管的开关控制，实现磁场定向和转矩控制。
在SVPWM控制过程中，关键是要确定合成矢量和扇区。
首先，通过坐标变换将三相电流转换为abc坐标系下的矢量；其次，根据矢量的和差性和相邻矢量的夹角，计算出合成矢量以及其所在扇区。
最后，根据合成矢量与各相基波的相对关系，确定开关管的开关方式和时序，实现对电机转矩和速度的控制。
2. 基于SVPWM的异步风力发电机直接转矩控制方法的实现基于SVPWM的异步风力发电机直接转矩控制方法的实现主要包括以下步骤：1）采集电机的速度和位置数据，通过速度控制器实现转速反馈，控制电机的速度。
变频器SVPWM控制系统设计及仿真毕业设计论文

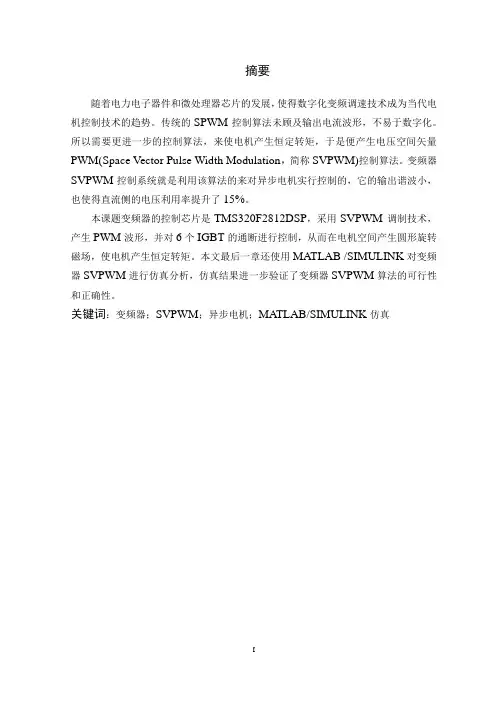

摘要随着电力电子器件和微处理器芯片的发展，使得数字化变频调速技术成为当代电机控制技术的趋势。
传统的SPWM控制算法未顾及输出电流波形，不易于数字化。
所以需要更进一步的控制算法，来使电机产生恒定转矩，于是便产生电压空间矢量PWM(Space Vector Pulse Width Modulation，简称SVPWM)控制算法。
变频器SVPWM控制系统就是利用该算法的来对异步电机实行控制的，它的输出谐波小，也使得直流侧的电压利用率提升了15%。
本课题变频器的控制芯片是TMS320F2812DSP，采用SVPWM调制技术，产生PWM波形，并对6个IGBT的通断进行控制，从而在电机空间产生圆形旋转磁场，使电机产生恒定转矩。
本文最后一章还使用MATLAB /SIMULINK对变频器SVPWM进行仿真分析，仿真结果进一步验证了变频器SVPWM算法的可行性和正确性。
关键词：变频器；SVPWM；异步电机；MATLAB/SIMULINK仿真AbstractWith the development of power electronic devices and microproc essor chips, digital frequency conversion technology has become the trend of modern motor control technology. The traditional SPWM control algorithm does not take into account the output current waveform, not easy to digitize. Therefore, the need for further control algorithms, so that the motor generates a constant torque, so it will produce a voltage space vector PWM (Space Vector Pulse Width, SVPWM). Inverter SVPWM control system is the use of the algorithm to control the motor, its output harmonic is small, but also makes the DC side voltage utilization increased by 15%.The inverter control chip is TMS320F2812DSP, using SVPWM modulation technology, PWM waveform, and the 6 IGBT on-off control, resulting in a circular rotating magnetic field in motor space, makes the motor produce constant torque. In the last chapter of this paper, MATLAB /SIMULINK is used to simulate the frequency converter SVPWM, and the simulation results verify the feasibility and correctness of the SVPWM algorithm.Keywords: inverter;Space Vector Pulse Width Modulation;Asynchronous motor;simulation目录摘要 (I)Abstract (II)1绪论 (1)1.1课题研究背景及意义 (1)1.2变频器SVPWM的发展现状和趋势 (3)1.3课题研究要求及任务 (6)1.4论文的主要内容 (7)2变频器SVPWM控制系统结构及原理 (8)2.1变频器SVPWM控制系统结构 (8)2.2变频器SVPWM基本原理 (10)2.3变频器SVPWM法则推导 (12)2.4变频器SVPWM控制算法 (14)3变频器SVPWM控制系统设计 (22)3.1总体设计 (22)3.2主电路设计 (22)3.3驱动电路设计 (24)3.4控制电路设计 (26)3.5软件设计 (28)4变频器SVPWM控制系统建模仿真及结果分析 (29)4.1系统仿真模型的建立 (29)4.2系统仿真结果分析 (34)总结 (38)参考文献 (39)致谢 (40)1 绪论1.1 课题研究背景及意义在当今工业社会，能源的有效利用一直是科学研究的重要方向，这关乎与我们的可持续发展，因此，节能研究就显得越来越重要。
基于FPGA的SVPWM算法的实现毕业论文

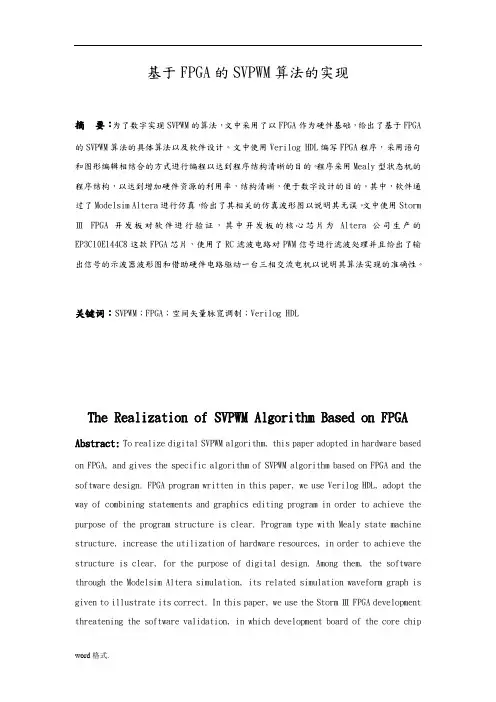

基于FPGA的SVPWM算法的实现摘要：为了数字实现SVPWM的算法，文中采用了以FPGA作为硬件基础，给出了基于FPGA 的SVPWM算法的具体算法以及软件设计。
文中使用Verilog HDL编写FPGA程序，采用语句和图形编辑相结合的方式进行编程以达到程序结构清晰的目的。
程序采用Mealy型状态机的程序结构，以达到增加硬件资源的利用率，结构清晰，便于数字设计的目的。
其中，软件通过了Modelsim Altera进行仿真，给出了其相关的仿真波形图以说明其无误。
文中使用Storm ⅢFPGA开发板对软件进行验证，其中开发板的核心芯片为Altera 公司生产的EP3C10E144C8这款FPGA芯片，使用了RC滤波电路对PWM信号进行滤波处理并且给出了输出信号的示波器波形图和借助硬件电路驱动一台三相交流电机以说明其算法实现的准确性。
关键词：SVPWM；FPGA；空间矢量脉宽调制；Verilog HDLThe Realization of SVPWM Algorithm Based on FPGA Abstract: To realize digital SVPWM algorithm, this paper adopted in hardware based on FPGA, and gives the specific algorithm of SVPWM algorithm based on FPGA and the software design. FPGA program written in this paper, we use Verilog HDL, adopt the way of combining statements and graphics editing program in order to achieve the purpose of the program structure is clear. Program type with Mealy state machine structure, increase the utilization of hardware resources, in order to achieve the structure is clear, for the purpose of digital design. Among them, the software through the Modelsim Altera simulation, its related simulation waveform graph is given to illustrate its correct. In this paper, we use the Storm Ⅲ FPGA development threatening the software validation, in which development board of the core chipof Altera company EP3C10E144C8 the FPGA chip, using the RC filter circuit to filter the PWM signal and output signal oscilloscope waveform diagram is given to illustrate the accuracy of the algorithm.Key words: Space vector pulse width modulation; SVPWM; FPGA; Verilog HDL目录1 绪论 (1)1.1 空间矢量控制技术 (1)1.2 现场可编程门阵列 (2)1.3 本文研究容 (3)2 空间矢量控制 (4)2.1 空间矢量控制基本原理 (4)2.1.1空间矢量的定义 (4)2.1.2电压与磁链空间矢量的关系 (5)2.1.3六拍阶梯波逆变器与正六边形空间旋转磁场 (6)2.1.4 电压空间矢量的线性组合 (8)2.2 空间矢量控制算法 (10)2.2.1恒压频比 (10)2.2.2 Clark变换 (10)2.2.3 开关矢量持续时间计算 (11)2.2.4 扇区判断 (12)2.2.5 合成参考矢量 (12)3 基于FPGA的SVPWM算法的软件设计 (12)3.1 运算模块 (13)3.1.1 三相参考电压峰值计算模块 (13)3.1.2 三相电压矢量发生模块 (14)3.1.3 坐标变换模块 (15)3.1.4 开关导通时间计算模块 (15)3.1.5 参考矢量位置判断模块 (17)3.2 PWM信号发生模块 (18)3.3 死区模块 (19)3.4 软件总系统 (19)4 硬件与调试 (20)5 总结与展望 (22)致 (23)参考文献 (24)附录 (25)基于FPGA的SVPWM算法的实现1 绪论1.1 空间矢量控制技术直流电机和交流电机在19世纪先后诞生，鉴于直流电机具有优越的调速性能，高性能的可调速场合都采用直流电机，而约占所有电机总容量80%以上的不变速拖动系统则采用了交流电机，交流调速系统多种方案虽然已经早已问世，并已经投入到了实际应用当中，但是其性能却始终无法与直流调速系统相比。
基于SVPWM的异步电机变频调速系统的研究

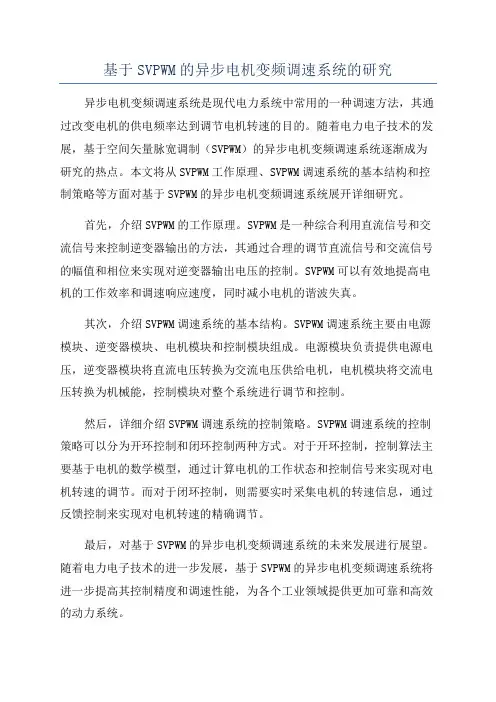

基于SVPWM的异步电机变频调速系统的研究异步电机变频调速系统是现代电力系统中常用的一种调速方法，其通过改变电机的供电频率达到调节电机转速的目的。
随着电力电子技术的发展，基于空间矢量脉宽调制（SVPWM）的异步电机变频调速系统逐渐成为研究的热点。
本文将从SVPWM工作原理、SVPWM调速系统的基本结构和控制策略等方面对基于SVPWM的异步电机变频调速系统展开详细研究。
首先，介绍SVPWM的工作原理。
SVPWM是一种综合利用直流信号和交流信号来控制逆变器输出的方法，其通过合理的调节直流信号和交流信号的幅值和相位来实现对逆变器输出电压的控制。
SVPWM可以有效地提高电机的工作效率和调速响应速度，同时减小电机的谐波失真。
其次，介绍SVPWM调速系统的基本结构。
SVPWM调速系统主要由电源模块、逆变器模块、电机模块和控制模块组成。
电源模块负责提供电源电压，逆变器模块将直流电压转换为交流电压供给电机，电机模块将交流电压转换为机械能，控制模块对整个系统进行调节和控制。
然后，详细介绍SVPWM调速系统的控制策略。
SVPWM调速系统的控制策略可以分为开环控制和闭环控制两种方式。
对于开环控制，控制算法主要基于电机的数学模型，通过计算电机的工作状态和控制信号来实现对电机转速的调节。
而对于闭环控制，则需要实时采集电机的转速信息，通过反馈控制来实现对电机转速的精确调节。
最后，对基于SVPWM的异步电机变频调速系统的未来发展进行展望。
随着电力电子技术的进一步发展，基于SVPWM的异步电机变频调速系统将进一步提高其控制精度和调速性能，为各个工业领域提供更加可靠和高效的动力系统。
综上所述，基于SVPWM的异步电机变频调速系统是一种非常有潜力的调速方法。
通过深入研究SVPWM的工作原理、调速系统的基本结构和控制策略，可以更好地实现对异步电机的精确调速控制。
同时，基于SVPWM的异步电机变频调速系统也将在未来的发展中得到进一步的完善和应用。
基于SVPWM的异步电机直接转矩控制仿真研究

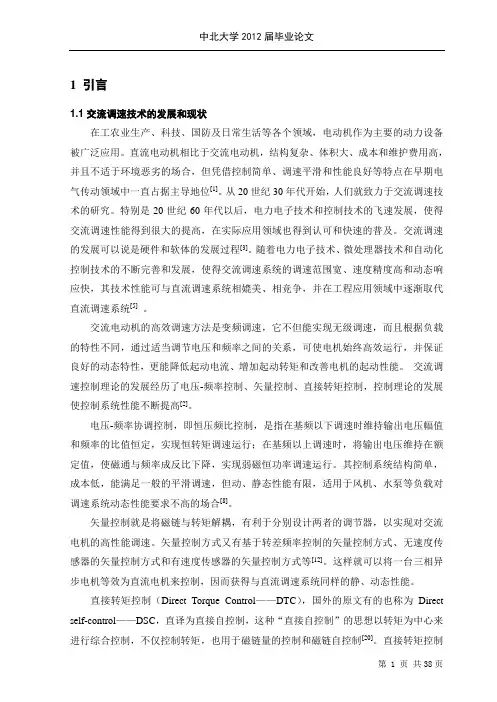

1 引言1.1交流调速技术的发展和现状在工农业生产、科技、国防及日常生活等各个领域，电动机作为主要的动力设备被广泛应用。
直流电动机相比于交流电动机，结构复杂、体积大、成本和维护费用高，并且不适于环境恶劣的场合，但凭借控制简单、调速平滑和性能良好等特点在早期电气传动领域中一直占据主导地位[1]。
从20世纪30年代开始，人们就致力于交流调速技术的研究。
特别是20世纪60年代以后，电力电子技术和控制技术的飞速发展，使得交流调速性能得到很大的提高，在实际应用领域也得到认可和快速的普及。
交流调速的发展可以说是硬件和软体的发展过程[3]。
随着电力电子技术、微处理器技术和自动化控制技术的不断完善和发展，使得交流调速系统的调速范围宽、速度精度高和动态响应快，其技术性能可与直流调速系统相媲美、相竞争，并在工程应用领域中逐渐取代直流调速系统[5]。
交流电动机的高效调速方法是变频调速，它不但能实现无级调速，而且根据负载的特性不同，通过适当调节电压和频率之间的关系，可使电机始终高效运行，并保证良好的动态特性，更能降低起动电流、增加起动转矩和改善电机的起动性能。
交流调速控制理论的发展经历了电压-频率控制、矢量控制、直接转矩控制，控制理论的发展使控制系统性能不断提高[2]。
电压-频率协调控制，即恒压频比控制，是指在基频以下调速时维持输出电压幅值和频率的比值恒定，实现恒转矩调速运行；在基频以上调速时，将输出电压维持在额定值，使磁通与频率成反比下降，实现弱磁恒功率调速运行。
其控制系统结构简单，成本低，能满足一般的平滑调速，但动、静态性能有限，适用于风机、水泵等负载对调速系统动态性能要求不高的场合[8]。
矢量控制就是将磁链与转矩解耦，有利于分别设计两者的调节器，以实现对交流电机的高性能调速。
矢量控制方式又有基于转差频率控制的矢量控制方式、无速度传感器的矢量控制方式和有速度传感器的矢量控制方式等[12]。
这样就可以将一台三相异步电机等效为直流电机来控制，因而获得与直流调速系统同样的静、动态性能。
中文翻译异步电动机基于svpwm的简化三电平矢量控制系统的研究--大学毕业设计论文
异步电动机基于SVPWM的简化三电平矢量控制系统的研究1 绪论三电平逆变器是应用于高压大容量传输领域的电源转换器,起源于1977年德国学者霍尔兹提出的三电平逆变器主电路及其程序。
1980年,纳夫莱和日本长冈大学的一些人在此基础上继续研究发展,用一对二极管取代了辅助夹开关,并且连接到上部和下部引脚主要开关的中点的按顺序分别补足中点箝位。
图1显示了该二极管中性点固定三电平逆变器的拓扑结构。
图1 二极管中性点固定三电平逆变器拓扑图2 简化三电平SVPWM算法三电平逆变器拓扑结构的每一相需要四个功率开关,两个钳位二极管,和四个持续流二极管。
不同的开关组合能产生不同的电压空间矢量规范，三电平逆变器可以产生27种不同的电压空间矢量规范, 每个适量对应着三电平逆变器不同的开关状态。
三电平电压空间矢量图如图2所示。
图2 三电平电压空间矢量三电平电压空间矢量比两电平电压空间矢量复杂很多。
过去，多数的三电平电压空间矢量控制方式是将一个象限划分为四个小三角形。
然后在每个小三角形里解决每个有效矢量动作时间。
解决所有的24个小三角形计算量是巨大的，为了确定的模式向量合成它需要解决在每个象限每个三角形的开关角。
所以与三角载波比较时我们可以计算比较。
这个计算方法是复杂的,很难适用于拓扑的三级或n能级(n≥3)逆变器。
三电平空间矢量可以被认为是由传统二级空间向量构成的6个小六角形。
三电平空间矢量图的每一个六角形的中心是小六边形内部的顶点。
三级空间矢量的分析如图3所示图3 三电平空间矢量分析三级电压空间矢量平面原始点是V0，当我们将三电平电压空间矢量平面减为两相电压空间矢量平面时，期望合成输出电压空间矢量的平面转化为包含参考电压空间矢量的小六角形。
原始点的6小六角是V1、V2、V3、V4、V5和V6.修正后我们可以考虑新的参考电压空间向量作为所需的输出电压空间矢量，然后按有效的顺序变换每个有效矢量和零矢量的坐标，然后整个研究平面完全转换为两级电压空间矢量平面。
基于svpwm的异步电机直接转矩控制原理及仿真-大学论文
毕业论文Array二○一四年六月基于SVPWM的异步电机直接转矩控制原理及仿真专业班级：电气工程及其自动化1班姓名：指导教师：轮机工程学院摘要本文首先论述了交流调速系统的发展与现状，简要回顾了电力电子器件、直接转矩控制技术、空间矢量脉宽调制技术的发展历程。
接着，系统地论述了直接转矩控制系统的原理，直接转矩控制技术是继矢量控制技术后发展的有一种高性能交流调速技术，它采用空间矢量的分析方式，在两相静止坐标系下计算并控制电机的电磁转矩和磁链。
不过，直接转矩控制技术作为一种较新颖的技术，自然存在着不少的问题，比如电流与转矩的脉动问题等。
本论文针对传统直接转矩控制系统所固有的问题，提出了基于空间矢量调制技术的直接转矩控制策略。
这种新型控制策略将两者的优点结合起来，把电动机和PWM逆变器看成一体，使电动机获得幅值恒定的近似圆形的磁场，以解决其转矩、电流脉动问题。
在论文的撰写阶段，本人做了如下的工作：通过理论分析，建立了两相静止坐标系下的异步电机数学模型，设计转矩和磁链观测模块，设计坐标变换模块，设计SVPWM生成模块。
最后使用Simulink进行仿真，根据原理，搭建出各个模块的仿真图，仿真实验结果表明，此种控制策略可以减少电磁转矩以及电流的脉动，大大提高直接转矩控制系统的控制性能。
关键词：异步电动机；直接转矩；空间矢量脉宽调制；MATLABABSTRACTFirstly, this thesis discusses the current situation and development of the alternating current governor system. And briefly retrospect the development history of power electronic devices, direct torque control system, and space vector pulse width modulation. Then systematically discuss the theory of direct torque control. It’s an alternating current governor technology with high performance developed after vector control technology, which adopts the analysis method of space vector to calculate and control the electromagnetic torque and flux linkage of motor in the two-phase static coordinate. However, naturally, there are some problems, such as the pulsation problem of current and electromagnetic torque in direct torque control technology for it is a rather novel technology. This thesis puts forward a control policy of direct torque control system based on space vector PWM aiming at the inherent problems of traditional direct torque control system.This new control policy combines two technologies together seeing the electromotor and PWM inverter as a whole to make a circular magnetic field with a constant amplitude to solve the pulsation problem of current and electromagnetic torque. In the period of writing this thesis, I have done the work as follows: Through the theory analysis, build the mathematical model of asynchronous motor in the two-phase static coordinate, and design the observation modules of torque and flux linkage, the coordinate transformation modules, and SVPWM generating modules.Lastly, I use Simulink to simulate them, building every simulation diagram according to the theory. And the result indicates that this control policy can promote the control performance of direct torque control system greatly through reducing the pulsation of torque and current.Keywords：Asynchronous motor，Direct torque control，Space vector pulse width modulation，MATLAB目录第1章绪论 (1)1.1 交流调速系统的发展与现状 (1)1.1.1 交流调速系统的硬件发展 (1)1.1.2 交流调速系统控制方法的发展 (1)1.2 直接转矩控制技术的发展与现状 (2)1.3 空间电压矢量调制技术（即SVPWM）的发展以及现状 (3)1.4 本章小结 (4)第2章异步电动机的数学模型 (5)2.1 三相静止坐标系下的异步电机数学模型 (5)2.2坐标变换 (6)2.2.1 三相—两相静止坐标变换 (6)2.2.2 两相—两相旋转坐标变换 (7)2.3 交流异步电动机在静止两相坐标系下的动态数学模型： (8)2.4 本章小结 (9)第3章直接转矩控制系统原理 (10)3.1直接转矩控制系统结构框图 (10)3.2 磁链控制闭环与转矩控制闭环 (10)3.2.1 磁链控制闭环 (10)3.2.2 转矩控制闭环 (13)3.3 逆变器 (14)3.4电压空间矢量选择 (15)3.5扇区判断 (16)3.6本章小结 (17)第4章空间矢量脉宽调制技术 (18)4.1 空间矢量脉宽调制原理 (18)4.2 期望电压空间矢量的获得 (21)4.3 SVPWM调制算法 (22)4.4 本章小结 (22)第5章基于SVPWM异步电机直接转矩控制系统 (23)5.1 基于SVPWM 直接转矩控制系统 (23)5.2磁链定向方式 (23)5.3 DTC-SVM的扇区判断 (24)5.4空间电压矢量调制 (26)5.5 本章小结 (28)第6章DTC-SVM仿真研究 (29)6.1 MATLAB/Simulink的简介 (29)6.2 基本仿真模块 (29)6.3 坐标变换仿真模块 (29)6.3.1三相—两相静止坐标仿真模块 (30)6.3.2 旋转坐标变换仿真模块 (30)6.4 转矩观测仿真模块 (30)6.5 磁链观测仿真模块图 (31)6.6 SVPWM仿真模块 (31)6.6.1 SVPWM模块仿真图 (32)6.6.2扇区判断仿真模块 (32)6.6.3基本电压空间矢量工作时间计算仿真模块 (32)6.6.4逆变器导通时刻计算 (34)6.6.5 SVPWM波生成模块 (34)6.7仿真实验结果 (35)6.7.1 定子磁链轨迹比较 (35)6.7.2定子电流比较 (36)6.7.3 转速响应比较 (38)6.7.4 转矩响应比较 (39)6.8 本章小结 (40)第7章结论 (41)参考文献 (42)致谢 (43)附录1 (44)附录2 (45)第1章绪论1.1 交流调速系统的发展与现状一直以来，直流调速系统以其简单而优越的调速性能，掩盖了其具有结构复杂，换向麻烦等缺点，被广泛地应用。
【推荐下载】基于SVPWM的异步电机位置伺服控制系统研究与仿真
张小只智能机械工业网张小只机械知识库基于SVPWM的异步电机位置伺服控制系统研究与仿真引言 在交流电机变频调速中pwm控制已经得到了日益广泛的应用，其中经典的正弦脉宽调制（spwm），它主要着眼于使逆变器输出的电压尽量接近正弦波，使pwm电压波的基波成分尽量大，谐波成分尽量小，但是该方法仅仅是一种近似，抑制谐波的能力有限。
而电压空间矢量脉宽调制（svpwm）是把逆变器和电机视为一体，控制电机获得幅值恒定的圆形旋转磁场。
它能够明显地减少逆变器的输出电压的谐波成分及电动机的谐波耗损，降低了转矩的脉动。
本文根据矢量控制和svpwm调制原理，建立了仿真模型，并对仿真中的关键问题和仿真结果进行了分析。
系统仿真模型的建立 基于svpwm的矢量控制模型 图1为位置伺服控制系统框图，该系统通过clarke变换和park变换将检测到的三相定子电流变换成同步旋转坐标系下的直流分量id、iq作为电流反馈。
给定位置与位置反馈的偏差值经过p调节器，输出作为用于转速控制的转速输入，位置环的输出与反馈转速的偏差经pi调节器，输出作为用于转矩控制的电流q轴分量，和通过变换计算的电流d轴分量，与电流反馈的偏差经pi调节器分别输出q、d同步旋转坐标轴下的电压分量vq、vd、vq、vd再经过park逆变换转换成两相静止坐标系下的电压分量vα、vβ。
最后采用svpwm技术产生pwm控制信号来控制逆变器。
根据svpwm矢量控制的原理，在matlab/simulink下建立系统的仿真模型，如图2所示。
整个仿真模型主要由电机本体模块、逆变器模块、svpwm生成模块、矢量变换模块、转子磁链位置观测模块等几部分组成。
为了使仿真模型更加接近于实际系。
基于SVPWM的异步电机变频调速系统的研究
基于SVPWM的异步电机变频调速系统的研究专业班级：J电气1001 学生姓名：王荀指导老师：乔薇职称：摘要:关键词:矢量控制; 变频调速; MATLAB; SVPWMResearch on Variable Frequency Speed Regulating System of AsynchronousMotor Based on SVPWMAbstract: In recent years, with the development of power electronics,micro-processorof motor control and the new theory of motor control, the control technology of asynchronous motor is highly promoted. Asynchronous motor has simple structure, low cost, comparable to DC motor control performance when using the vector control technology. Moreover, vector control of asynchronous motor has higher precision wider peed-regulating range and faster response. After in-depth study on the principle of asynchronous motor vector control system based on Space Vector Pulse Width Modulation (SVPWM).Vector Control System(VC) is one of the advanced theories,which is based on motor unification Principle,energy conversion and vector coordinate transformation theory.It has many advantages such as novelty, practicability and advancement.By transforming the model of AC motor to DC motor, the stator current is decomposed into two DC parts which are orientated towards the rotor magnetic field and controlled respectively.Thus the magnetic flux and torque are decoupled.In which way,It controls the asynchronous motor in a synchronous way.This thesis introduces the correlative information of variable frequency speed regulating, vector control system of asynchronous motor,and expatiates Space Vector Pulse Width Modulation(SVPWM).By using MATLAB dynamic simulation software,through the principle of the vector control system,get the structure model of variable frequency speed regulating system of asynchronous motor based on SVPWM,given all the detailed subschema and plan all the data,using the algorithm for SVPWM,the simulated model of variable frequency speedregulating system fed by SVPWM inverter is set up for asynchronous machine.Through the simulated model,get the result and analyzed it in detail.Key Words:Vector Control; Variable Frequency Speed Regulating;MATLAB;Space Vector Pulse Width Modulation目录第1章绪论 (1)1.1 交流电动机的发展概况 (1)1.2交流调速系统的特点 (1)1.3交流调速系统的发展历史 (2)1.4电压空间矢量脉宽调制(SVPWM)技术 (3)1.4.1电压空间矢量脉宽调制(SVPWM)技术的原理 (3)1.4.2传统的正弦脉宽调制(SPWM)技术 (3)1.4.3电压空间矢量脉宽调制(SVPWM)技术的发展 (4)1.5本章小结 (4)第二章电压空间矢量脉宽调制技术 (5)2.1 SVPWM的主要思想 (5)2.2电压空间矢量 (5)2.2.1电压空间矢量的原理 (5)2.2.2 空间矢量的定义 (7)2.3 SVPWM的实现方式 (12)2.3.1 零矢量集中的实现方式 (12)2.3.2 零矢量分散的实现方法 (13)2.4 SVPWM控制的定子磁链 (14)2.4 SVPWM 控制模式的特点 (17)第三章直接转矩控制技术 (18)3.1直接转矩控制系统的特点与存在的问题 (18)3.1.1 直接转矩控制系统的特点 (18)3.1.2 直接转矩控制系统存在的问题 (19)3.2基于SVPWM的直接转矩控制系统 (19)3.2.1SVPWM控制直接转矩系统的原理 (19)3.2.3 PI 转矩控制 (21)3.2.4 参考电压的计算 (22)3.2.5 坐标变换 (22)3.3基于SVPWM 的直接转矩控制系统结构 (23)第四章仿真建模以及结果分析 (25)4.1Matlab/Simulink仿真工具箱的简介 (25)4.2异步电机直接转矩控制的仿真 (25)4.2.1 坐标变换模块 (26)4.2.2 磁链和转矩观测模块 (27)4.3 SVPWM模块 (27)4.3.1 电压矢量所处扇区判断模块 (27)4.3.2 扇区基本电压矢量工作时间计算模块 (28)4.3.3 开关时间切换模块 (29)4.3.4 PWM波生成模块图 (30)4.3.5 SVPWM模块图 (31)4.4 基于SVPWM 的直接转矩控制系统仿真 (32)4.4.1直接转矩控制系统仿真模型 (32)4.4.2直接转矩控制系统仿真结果 (32)结论 (34)致谢 (35)参考文献 (36)第1章绪论随着电力电子技术、微电子技术及现代控制理论的发展，以电动机速度控制为中心的电动机控制系统已经得到了广泛应用。
基于改进SVPWM模型的异步电动机MRAS矢量控制
基于改进SVPWM模型的异步电动机MRAS矢量控制杨宁;缪仲翠【摘要】在分析SVPWM调制原理的基础上，对一种改进SVPWM的建模方法进行了详细研究。
借助于Matlab强大的仿真建模能力，结合异步电动机MRAS矢量控制模型，建立了改进的仿真模型，并将其与SVPWM的一般仿真模型比较。
仿真结果验证了改进的SVPWM仿真模型的正确性，与传统SVPWM相比结构简单，逻辑性强，运算量减少。
%An improved modelling of SVPWM is researched based on the analysis of the SVPWM. Through the powerful simulink of the Matlab simulation software,a simulation model of improved SVPWM with MRAS vector control of induction motor is established. Simulation and experimental results have verified that the improved SVPWM simulation model is correct,and the improved simulation model has simple structure,strong logic and reduced amount of computation compared with the traditional SVPWM model.【期刊名称】《河南科学》【年(卷),期】2014(000)004【总页数】4页(P537-540)【关键词】异步电动机;电压空间矢量脉宽调制;模型参考自适应系统;建模【作者】杨宁;缪仲翠【作者单位】兰州交通大学自动化与电气工程学院，兰州 730070;兰州交通大学自动化与电气工程学院，兰州 730070【正文语种】中文【中图分类】TM343+.2近年，随着交流调速系统过程可控、高效、可节能等优点的逐渐显现，逐步取代了直流调速，并在工业应用领域得到了长足发展，其中以变压变频调速发展最为迅速[1].为了实现变压变频，PWM调制亦随之得到广泛应用.电压空间矢量PWM调制（SVPWM）是目前广泛使用的PWM脉宽调制方法之一，以形成圆形旋转磁场为目标来控制逆变器的工作[2]，从而实现对电机的脉宽调制.SVPWM是一种优化的PWM方法，具有直流电压利用率高、易于数字化实现等特点.模型参考自适应系统（MRAS）是目前无速度传感器控制中最受关注的方法，以电机数学模型为基础，引入自适应控制，从而达到对电机转速进行估计的目的.在传统SVPWM调制仿真模型的基础上，对改进SVPWM的建模方法进行详细研究，搭建改进SVPWM的仿真模型，并结合异步电动机MRAS矢量控制，通过分析仿真结果，验证改进建模方法的正确性.对异步电动机而言，输入三相正弦电流的最终目标是产生空间圆形旋转磁场，进而形成恒定的电磁转矩.考虑把逆变器和异步电动机视为一体，从总体的角度来控制逆变器工作，通过空间矢量变换获得磁链，形成SVPWM[3].SVPWM电压空间矢量扇区划分如图1所示.根据桥臂的不同通断状态，得到8个基本空间矢量，包括有效工作矢量u1～u6和零矢量u0、u7.某一时刻输出电压矢量落到某个扇区，由该扇区的两个相邻电压矢量分别作用一定时间线性合成，期望输出电压矢量uref与磁链的运动方向一致，这样就将电机旋转磁场的形状问题转化为电压空间矢量合成期望输出运动轨迹的形状问题.传统SVPWM模型采用伏秒平衡原则进行电压矢量的合成[4-5].以图1所示第2扇区为例，则有：式中：T为脉宽调制周期；t1为u1作用时间；t2为u2作用时间；t0为u0或u1作用时间.在式（1）和式（2）的基础上，计算出每一扇区电压矢量的作用时间；根据电压空间矢量的输出时序原理，得到不同扇区的矢量切换点，根据式3进行切换点的计算.最后，与三角波进行比较，得到SVPWM的输出.根据SVPWM调制原理，完成改进的SVPWM的模型分析，改进的SVPWM调制实现的控制框图如图 2（a）所示，实现方法如图 2（b）所示.与传统SVPWM建模相比，扇区判断环节，采用直接判断法，根据图1所示电压矢量划分进行扇区的计算，通过逻辑与的关系完成扇区N的判断，模型逻辑性强，简单明了.仿真模型如图3所示.在θ角的计算过程中，根据坐标变换后输出的两相电压计算矢量角，在扇区N确定的前提下，将θ换算到0°～60°的范围，计算在每个扇区内的角度数.仿真模型如图4所示.按照式（4），计算t1和t2的值，因为t1+t2＜T，因此用零矢量u0、u7填补，m 为调制系数. 根据式（5）计算 t0.模型框图如图5所示.开关时间按照图2（b）所示SVPWM零矢量集中法进行计算，采用逻辑与非元件模块实现仿真.模型框图如图6所示.生成脉冲模块，本文采用更加直观的开关表进行模型的搭建，应用逻辑运算，与传统建模方法比较，减去了一部分运算量，其方框图如图7所示.模型参考自适应是一种基于稳定性设计的渐近估算方法，由一个参考模型、一个可调模型和自适应机制组成，在两个模型输出误差的基础上进行速度估算[6].其控制原理如图8所示.本文MRAS转速估算模块参考模型采用式（4）所示的电压模型，可调模型采用（5）式所示的电流模型.控制原理[7]如图3所示.式中：ψrd1，ψrq1为电压模型时转子磁链在dq轴上的分量；ud，uq为定子电压在轴 dq 上的分量；id，iq为定子电流在dq轴上的分量；Ls，Lr为定、转子自感；Lm为互感；Rs为定子电阻；σ为漏磁系数；式中：ψrd2，ψrq2分别为电流模型时转子磁链在d、q轴的分量；ωr为转子转速；Tr为转子时间常数；p为微分算子.在Matlab2010b环境下，通过Simulink丰富的模块库[8]，以异步电动机作为控制对象，在MRAS矢量控制的基础上建立改进SVPWM的仿真模型.逆变器直流母线电压为520 V，在0.5 s时加载60 N·m，仿真时间持续1 s.改进SVPWM模型的仿真结果如图9所示，整个MRAS矢量控制系统仿真结果如图10所示.从仿真结果可以看出，改进SVPWM模型输出切换点波形为标准马鞍形波形，并能准确判断扇区，完全达到SVPWM调制要求的性能.与MRAS矢量控制结合并仿真，电动机估算转速与实际转速基本一致，跟随性能良好.从图10转速波形可以看到，改进SVPWM模型可以完成对异步电动机的调制，改进SVPWM模型是正确的.本文基于异步电动机矢量控制，分析了SVPWM的理论基础，并详细研究了一种新的模型搭建方法.改进的SVPWM建模方法，较之传统建模方法有以下优点：①引入逻辑运算，逻辑性强；②控制框图更加直观，简单明了；③减少了一部分运算量.与异步电动机MRAS矢量控制结合，估算转速与电机转速一致，改进的SVPWM 模型对MRAS矢量控制下的电机形成较好的调制，减小了转矩脉动，整体矢量控制系统性能良好.【相关文献】［1］许期英，刘敏军.交流调速技术与系统［M］.北京：化学工业出版社，2010.［2］陈国呈.PWM变频调速技术［M］.北京：机械工业出版社，1998.［3］陈立扬，周立文.异步电机SVPWM 矢量控制系统仿真与实现［J］.电气传动自动化，2011，33（6）：11－16.［4］赵刚，王磊.三电平逆变器空间矢量控制算法研究［J］.电气传动，2012，42（11）：26－29.［5］周成，王群京，漆星，等.基于三相异步电机逆变器的SVPWM仿真与实验研究［J］.电气传动，2013，43（3）：31－34.［6］黄肇，袁旭龙，王晓芳.基于MRAS和SVPWM永磁同步电动机无位置传感器控制［J］.微特电机，2011（1）：54－57.［7］冯鹏辉，谭兮，刘国营，等.基于模型参考自适应的异步电机矢量控制系统［J］.湖南工业大学学报，2012，26（4）：46－51.［8］洪乃刚.电力电子、电机控制系统的建模和仿真［M］.北京：机械工业出版社，2010.。
异步电机SVPWM矢量控制仿真分析
异步电机SVPWM矢量控制仿真分析一、本文概述Overview of this article随着电力电子技术和控制理论的发展，异步电机（也称为感应电机）的矢量控制已成为实现高性能电机驱动的重要手段。
空间矢量脉宽调制（SVPWM）技术，作为一种先进的调制策略，在电机驱动系统中得到了广泛应用。
本文旨在探讨异步电机基于SVPWM的矢量控制方法，并通过仿真分析验证其控制效果。
With the development of power electronics technology and control theory, vector control of asynchronous motors (also known as induction motors) has become an important means to achieve high-performance motor drive. Space Vector Pulse Width Modulation (SVPWM) technology, as an advanced modulation strategy, has been widely used in motor drive systems. This article aims to explore the vector control method of asynchronous motors based on SVPWM, and verify its control effect through simulation analysis.文章首先介绍了异步电机矢量控制的基本原理，包括坐标变换、磁场定向控制等关键技术。
然后，详细阐述了SVPWM的基本原理和实现方法，包括空间矢量的合成、占空比的计算以及调制波形的生成等。
接下来，通过仿真模型的建立，对异步电机SVPWM矢量控制系统进行了仿真分析，包括启动过程、稳态运行、动态响应等多个方面。
异步电机SVPWM的矢量控制系统研究
异步电机SVPWM的矢量控制系统研究异步电机SVPWM的矢量控制系统研究摘要：随着现代工业的发展，异步电机作为一种重要的驱动装置，其控制技术的研究变得尤为重要。
SVPWM（Space Vector Pulse Width Modulation）作为一种新兴的调制技术，可以提高异步电机的控制精度和效率。
本文通过对SVPWM矢量控制系统的研究，深入探讨了其原理、优化方法及应用前景。
1. 引言异步电机在工业生产中广泛应用，其控制技术日益成熟。
传统的控制方法如DTC（Direct Torque Control）虽然可以实现较好的控制效果，但在某些情况下存在控制精度低、响应迟缓等问题。
为了克服传统控制方法的不足，SVPWM矢量控制技术被提出并逐渐成为研究热点。
