数字基带芯片

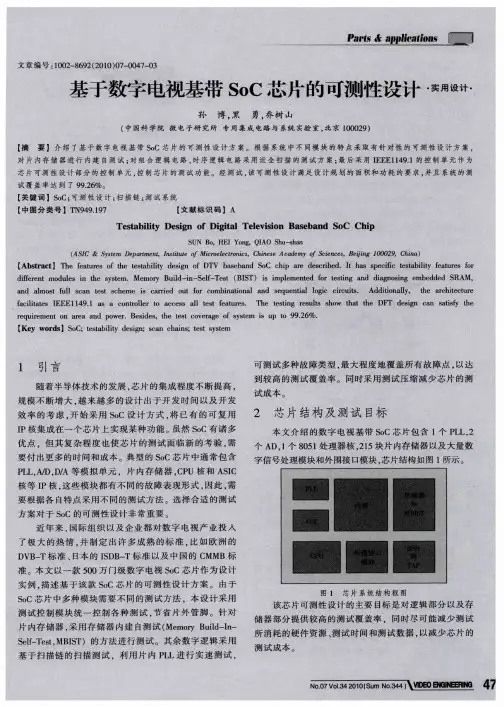

基于数字电视基带SoC芯片的可测性设计
ｌ． ｋ 试选 择 合适 规 格 的 光二 分 路 器 ， 确 定 其分 光 比 。 ５ ｍ， ８ 并 两路 光 纤 长 度 实 际 差 值 为 △Ｊ Ｌ ｏ ＝ ． ｋ ， ＿ ３ Ｈ ０８ ｍ， ６ 由表 １ 中适 用 范 围查 得 型号 规 格 为 Ｆ — ， 路 分 光 比 分 ２５ 两
ｒ ｃ ｎ ｅ ｎ ｔ ｎ ｌ ｓ ｏ ｆ ｒ ｎ ｅ ０ ．Ｉ ｔ ｒ ａ ｉ ａ ｔＣ ｎ ｅ ｅ ｃ ｏ Ｔｅ
２ ０ ． ｈｒ ｔ ， Ｃ， Ｓ ［ｎｊ２ ０ ：６ ． ０ ３ Ｃ ａｌ ｔ Ｎ Ｕ Ａ： ．． ０ ３ ７ ９ ｏｅ ｓ ， ［］ 王 晓 琴 ， 勇 ， 斌 ， ． 入 式 存 储 器 ＭＢ Ｓ ２ 黑 吴 等 嵌 ＩＴ设 计 中 内建 白诊 断
Ｖ ｄ ａ ｄ ｎ ｔ ｍ ＇ ｉｅｂ ｎ ｅｕ ｋ ∞ ＋ ． ｋ 于 是 两 路 光 纤 长 度 的 最 大 差 值 对 ＝ ０８ ｍ，
１３ ０ｎ 光纤 为 △ １ ｍ ３ ２ ｌ ｌ ３＝ ｍ， １ ５ ｍ １ ｒ ｌ３ ｒ ３ ｏ ｋ 对 ０ｎ ５
别 为 ｋ＝ ２４ ｌ３ Ｉ ％和 ｋ＝ ７６ ２６ ．％。
２）实 例 二
【】 赵 长 水 ， 明 星 ， 毅 ， ． 形 网 光 链 路 损 耗 与 分 光 比求 解 方 法 探 ５ 傅 谭 等 星
析 ［ ＿ 汛 技 术 ，０ ８４ （ ）６ — ５ Ｊ电 Ｊ ２０ ，８ ７ ：１ ６ ． ［］ 刘 大 会 ．Ａ Ｖ 安 装 与 调 试 实 训 教 程 ［ ． 京 ： 京 邮 电 大 学 出 版 ６ Ｃ Ｔ Ｍ］ 北 北
［］ 殷 军 ．５ ０ ｍ 数 字 电视 长距 离 传 输 网 络 设 计 和 实 施 ＩＪ 线 电 视技 ８ １５ ｎ Ｊ． 有
基带芯片是什么
基带芯片是什么基带芯片是指将无线通信系统中的基带信号进行处理和调制的芯片。
它负责接收和发送无线信号，将数字信号转换为模拟信号，同时控制无线设备的工作状态。
基带芯片在无线通信系统中扮演着重要的角色，是保证信号传输质量和数据处理的核心组件。
基带芯片的主要功能是数字信号处理、调制解调以及协议处理。
数字信号处理通常包括信号解调、通道编码、解帧和差错校正等过程。
调制解调则负责将数字信号转换为具有特定调制方式的模拟信号，以及将模拟信号转换为数字信号。
协议处理则包括对无线通信标准的实现和解析，确保通信设备之间的数据交换和通信的正常进行。
基带芯片有着广泛的应用领域，包括移动通信、物联网、无线传感器网络等。
在移动通信领域，基带芯片被应用于手机、平板电脑、移动路由器等设备中。
它不仅负责将语音、视频和数据信号进行处理和调制，还能管理传输协议和网络连接，以实现无线通信的稳定和高效。
在物联网和无线传感器网络中，基带芯片也起到了连接传感器和网络的关键作用，能够对传感器数据进行处理和调制，并将其传输到远程服务器上。
随着无线通信技术的不断发展和应用的不断扩大，基带芯片的要求也在不断提高。
首先，基带芯片需要具备低功耗和高性能的特点，以满足移动设备在长时间使用时的要求。
其次，基带芯片需要支持多种无线通信标准和频段，以保证设备能够在不同的网络环境下进行通信。
此外，基带芯片还需要具备较强的抗干扰能力和可靠的数据传输质量，以应对复杂的通信环境和信号干扰。
当前，全球基带芯片市场呈现出快速增长的趋势。
随着智能手机和移动互联网的普及，基带芯片成为了无线通信的核心技术，需求量大且增长持续。
同时，物联网和5G技术的发展也为基带芯片市场提供了新的增长点。
据预测，未来几年，基带芯片市场将保持高速增长，市场规模有望超过200亿美元。
总之，基带芯片作为无线通信系统中的重要组成部分，是保证信号传输质量和实现数据处理的关键环节。
随着无线通信技术的不断发展和应用的不断扩大，基带芯片市场呈现出快速增长的趋势。
基站基带芯片
基站基带芯片基站基带芯片是无线通信系统中的重要组成部分，承担着信号处理和调度的关键任务。
本文将从基站基带芯片的定义、功能、应用以及发展趋势等方面进行阐述。
一、基站基带芯片的定义基站基带芯片是指用于无线通信基站中的数字信号处理芯片，它负责将无线信号进行数字化处理，并进行调度和控制，以实现无线通信系统的正常运行。
1. 信号处理：基站基带芯片能够将无线信号进行采样、滤波、解调等处理，将模拟信号转换为数字信号，为后续的处理提供基础。
2. 调度与控制：基带芯片负责对无线资源进行调度和管理，包括频谱分配、功率控制、干扰管理等，以保证无线通信系统的高效运行。
3. 数据处理：基带芯片能够对数字信号进行解码、编码、压缩等处理，确保数据的可靠传输和高质量接收。
4. 系统接口：基带芯片提供与其他模块之间的接口，实现与射频芯片、中央处理器等的数据交换和通信。
三、基站基带芯片的应用基站基带芯片广泛应用于移动通信领域，特别是蜂窝网络系统中的基站设备。
无线通信标准如GSM、CDMA、LTE等均需要基带芯片来实现数字信号的处理和调度。
基站基带芯片也被广泛应用于公共安全通信、物联网等领域。
四、基站基带芯片的发展趋势1. 高集成度：随着技术的发展，基站基带芯片的集成度越来越高，能够实现更多的功能，减小设备体积，提高系统性能。
2. 高性能：基带芯片在信号处理和调度方面的性能不断提升，能够支持更高的数据速率和更低的延迟，满足用户对高速、低时延通信的需求。
3. 低功耗：基站基带芯片在功耗方面的优化是追求的目标之一，通过降低功耗，可以延长设备的续航时间，减少能源消耗。
4. 灵活性和可编程性：基带芯片的灵活性和可编程性越来越重要，能够适应不同的通信标准和频段，提供更好的兼容性和扩展性。
5. 安全性：基站基带芯片在安全方面的需求越来越高，能够提供更强的数据加密和身份认证功能，保障通信的安全性和隐私性。
基站基带芯片作为无线通信系统中的核心部件，承担着信号处理和调度的重要任务。
泰斗数字基带芯片首次亮相CSNC
开关结构设计及仿真计算 中所做 的工作 ， 在此表 示诚挚的谢意。
参 考文献
ｌ Ｓ Ｎ ＹＣ ＣＨＲＯ Ｒ ． ｄ ａｉ ｎ Ｍｉｒ ｉ Ｔ ＯＮ Ｓ Ｓ Ｒａ ｉｔ ｃ Ｌ — ｏ ｏ
ｔ ｇａｈ ｎ ｔ ｉ Ｓ Ｌ ）ｆｒ ＭＳＦ ｂｉａ ｈ ｒ ｙａｄＥｃ ｎ ｏ ｐ ｈ ｇ（ ＭＩＥ ｏＭＥ ａｒ — ｃ
ｔ ｎ ［ Ｂ—Ｏ ］ ｈｐ／ ｉｔ ｉ ｅｐ ｒ．ｅｅ ｏｇ ｉ ．Ｅ ｏ Ｌ ． ｔ ：／ｎ ．ｅ ｘｌｅ ｉｅ． ｒ ｔ １ ｅ ｏ ／
Ｘ ｌ ｅ Ｄ ｎ １ｊ ，０ ２— ｐｏ ／ ｙ Ｗｅ． ｐ ２０ ７一ｌ ｒ ｓ ８
２ ６
了项 目合同的要求。
篥溅 躐遒
第８第 期 ２ ４ 卷
人损 耗 ≤ｌＢ 隔离度 ≥２ Ｂ， ｄ， ０ｄ 样品 参数性 能达到 对北 理 工 丁英 涛博 士及 团 队 在 微 波 ＭＥ ＭＳ
亚胺材料亚胺化研 究［ ． Ａ］ 第八届敏 感元件 与传
感 器学术会议 论文 集［ ］２０ ．４ ８— １ Ｃ ，０３Ｐ０ ４ ｌ
主研制的北斗／ Ｐ Ｇ Ｓ组合导航数 字基 带 系统级 芯片和模 组。泰 斗微 电子 首次 亮相 的技 术
和产品得 到了许 多权威 专家和行业人 士的肯定和赞许 ， 也标 志着泰斗 已步入 了北斗导航
芯片和技 术方案主流供应 商的行列。
《 集成电路通讯＞ 编辑部 摘
五” 重大科技 工程 ， 它将带动 一大批 高新技术产业的发展 ， 有广阔的应用发展前景 ， 具 孕育 着千亿数量级 的潜在 市场。

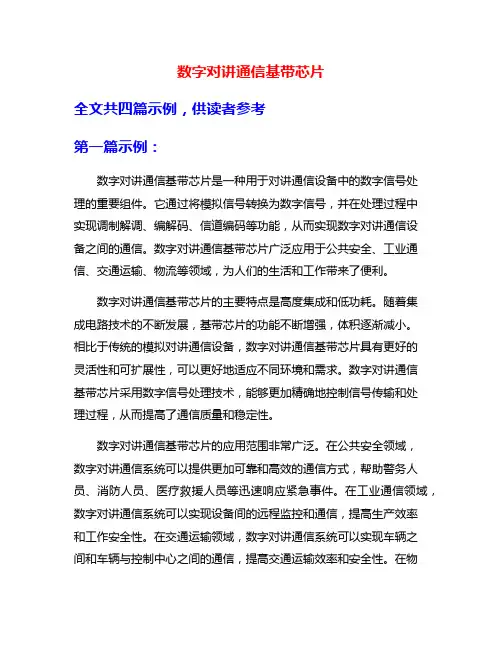

数字对讲通信基带芯片
数字对讲通信基带芯片全文共四篇示例，供读者参考第一篇示例：数字对讲通信基带芯片是一种用于对讲通信设备中的数字信号处理的重要组件。
它通过将模拟信号转换为数字信号，并在处理过程中实现调制解调、编解码、信道编码等功能，从而实现数字对讲通信设备之间的通信。
数字对讲通信基带芯片广泛应用于公共安全、工业通信、交通运输、物流等领域，为人们的生活和工作带来了便利。
数字对讲通信基带芯片的主要特点是高度集成和低功耗。
随着集成电路技术的不断发展，基带芯片的功能不断增强，体积逐渐减小。
相比于传统的模拟对讲通信设备，数字对讲通信基带芯片具有更好的灵活性和可扩展性，可以更好地适应不同环境和需求。
数字对讲通信基带芯片采用数字信号处理技术，能够更加精确地控制信号传输和处理过程，从而提高了通信质量和稳定性。
数字对讲通信基带芯片的应用范围非常广泛。
在公共安全领域，数字对讲通信系统可以提供更加可靠和高效的通信方式，帮助警务人员、消防人员、医疗救援人员等迅速响应紧急事件。
在工业通信领域，数字对讲通信系统可以实现设备间的远程监控和通信，提高生产效率和工作安全性。
在交通运输领域，数字对讲通信系统可以实现车辆之间和车辆与控制中心之间的通信，提高交通运输效率和安全性。
在物流领域，数字对讲通信系统可以实现货物追踪和管理，提高物流运输效率和可靠性。
数字对讲通信基带芯片是数字对讲通信系统中至关重要的组件，它通过数字信号处理技术实现了信号处理和通信协议处理的功能，为人们的生活和工作带来了便利。
随着科技的不断发展，数字对讲通信基带芯片将在未来发挥更加重要的作用，为各行各业的数字通信需求提供更加可靠和高效的解决方案。
第二篇示例：数字对讲通信基带芯片是一种用于无线对讲通信系统的集成电路芯片，它是数字对讲系统中的核心部件之一。
数字对讲通信基带芯片可以实现语音信号的数字化、编解码、调制解调等功能，从而实现数字对讲通信系统的高效、稳定和可靠传输。
本文将介绍数字对讲通信基带芯片的功能原理、应用领域和发展趋势。

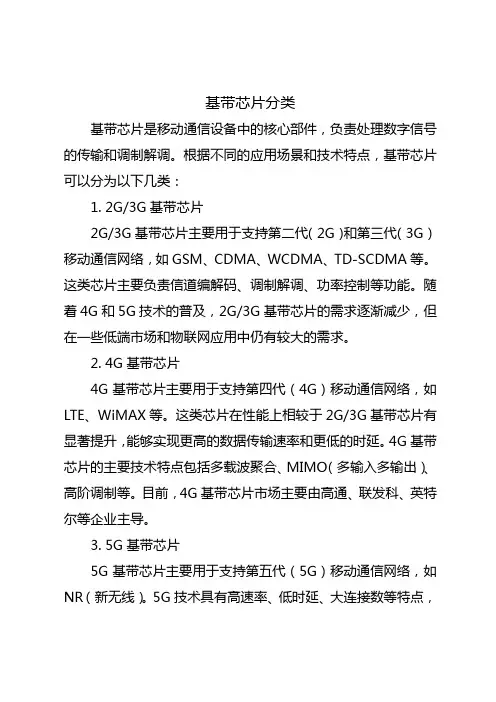

基带芯片分类
基带芯片分类基带芯片是移动通信设备中的核心部件，负责处理数字信号的传输和调制解调。
根据不同的应用场景和技术特点，基带芯片可以分为以下几类：1. 2G/3G基带芯片2G/3G基带芯片主要用于支持第二代（2G）和第三代（3G）移动通信网络，如GSM、CDMA、WCDMA、TD-SCDMA等。
这类芯片主要负责信道编解码、调制解调、功率控制等功能。
随着4G和5G技术的普及，2G/3G基带芯片的需求逐渐减少，但在一些低端市场和物联网应用中仍有较大的需求。
2. 4G基带芯片4G基带芯片主要用于支持第四代（4G）移动通信网络，如LTE、WiMAX等。
这类芯片在性能上相较于2G/3G基带芯片有显著提升，能够实现更高的数据传输速率和更低的时延。
4G基带芯片的主要技术特点包括多载波聚合、MIMO（多输入多输出）、高阶调制等。
目前，4G基带芯片市场主要由高通、联发科、英特尔等企业主导。
3. 5G基带芯片5G基带芯片主要用于支持第五代（5G）移动通信网络，如NR（新无线）。
5G技术具有高速率、低时延、大连接数等特点，对基带芯片的性能要求更高。
5G基带芯片的主要技术特点包括大规模MIMO、波束赋形、全双工通信等。
目前，5G基带芯片市场竞争激烈，主要参与者包括高通、华为海思、联发科、三星等企业。
4. 多模多频基带芯片多模多频基带芯片是指在一颗芯片上集成了多种通信标准和频段的支持能力，如2G/3G/4G/5G多模、全球多频段等。
这类芯片具有较高的集成度和灵活性，能够满足不同地区和运营商的需求。
多模多频基带芯片的主要技术挑战在于射频前端的设计和集成，以及功耗和散热的控制。
目前，市场上主要的多模多频基带芯片供应商包括高通、联发科等。
5. 嵌入式基带芯片嵌入式基带芯片是指将基带处理器和其他功能模块集成在一个芯片上的系统，主要用于支持移动通信设备的数据处理和应用运行。
这类芯片具有较高的集成度和功耗优势，适用于智能手机、平板电脑等便携式设备。
射频和基带芯片的关系
射频和基带芯片的关系射频（Radio Frequency，简称RF）是指在无线通信中用于传输信号的电磁波频段，通常在几百千赫兹至几十千兆赫兹的范围内。
而基带芯片（Baseband Chip）则是指处理数字信号的芯片，负责对信号进行解调、调制等操作。
射频和基带芯片在无线通信中起着至关重要的作用，二者密切配合，共同完成信号的传输和处理任务。
在无线通信系统中，射频和基带芯片之间的关系可以类比为人的大脑和肢体的关系。
射频芯片相当于人的肢体，负责将信号从基带芯片传输出去或者接收回来。
基带芯片则相当于人的大脑，负责对信号进行处理和解码。
射频芯片将经过基带芯片处理的信号进行调制，通过天线发送出去；同时，射频芯片也负责接收从天线接收到的信号，并将其解调传给基带芯片进行进一步处理。
射频芯片和基带芯片之间的协作需要密切配合，以确保无线通信的稳定和高效。
在发送端，基带芯片会将要传输的数据经过数字调制处理，然后传给射频芯片进行射频调制；而在接收端，射频芯片会将接收到的射频信号经过射频解调，然后传给基带芯片进行数字解调处理。
这种分工合作的方式，使得射频芯片和基带芯片可以各司其职，提高整个无线通信系统的性能和效率。
除了协同工作，射频芯片和基带芯片之间还需要进行数据的传输和交互。
这通常通过接口来完成，例如I2C、SPI等。
通过接口，基带芯片可以向射频芯片发送控制指令，控制射频芯片的工作状态和参数配置。
同时，射频芯片也可以将接收到的射频信号通过接口传给基带芯片进行数字解调处理。
通过接口的数据传输和交互，射频芯片和基带芯片之间实现了信息的互通和协同工作。
射频和基带芯片在无线通信中扮演着重要的角色。
射频芯片负责信号的发送和接收，基带芯片则负责信号的解调和处理。
二者密切配合，共同完成无线通信系统的功能。
射频芯片和基带芯片之间通过接口进行数据传输和交互，实现信息的互通和协同工作。
这种协作和配合使得无线通信系统能够稳定、高效地进行数据传输，为人们的日常生活和工作提供了便利。
5g基站 射频芯片和基带芯片
5G基站：射频芯片和基带芯片1. 5G基站简介5G（第五代移动通信技术）是目前最新的无线通信技术，具有更高的传输速度、更低的延迟和更大的连接密度。
5G基站是实现5G网络覆盖和通信的关键设备，由多个组件组成，其中包括射频芯片和基带芯片。
2. 射频芯片射频（Radio Frequency）芯片是用于处理无线电信号的集成电路。
在5G基站中，射频芯片负责将数字信号转换为无线电信号，并进行调制、放大和滤波等处理。
它起到了连接数字处理部分和天线之间的桥梁作用。
2.1 射频芯片的功能射频芯片在5G基站中具有以下主要功能：•调制解调：将数字信号转换为模拟无线电信号，并将接收到的模拟无线电信号转换为数字信号。
•放大器：增加输出功率，以便信号能够传输到更远的距离。
•滤波器：去除不需要的频率成分，保证传输质量。
•复用器/解复用器：将多个信号合并到一个信道中，或将一个信号分割成多个信道。
•频率合成器：产生特定频率的无线电信号。
2.2 射频芯片的技术要求射频芯片在5G基站中需要满足以下技术要求：•宽带性能：能够支持5G频段的宽带传输。
•高线性度：能够处理高功率的输入信号，同时保持较低的非线性失真。
•低噪声系数：在接收端需要具备较低的噪声系数，以提高接收灵敏度。
•高集成度：为了减小尺寸和功耗，射频芯片需要具备高集成度，集成多个功能模块。
•低功耗：为了提高基站的能效，射频芯片需要具备低功耗特性。
3. 基带芯片基带（Baseband）芯片是用于处理数字信号的集成电路。
在5G基站中，基带芯片负责对数字信号进行解调、解码、调度和编码等处理。
它是实现5G通信关键功能的核心部件之一。
3.1 基带芯片的功能基带芯片在5G基站中具有以下主要功能：•解调：将接收到的无线电信号转换为数字信号。
•解码：将数字信号转换为可识别的数据。
•调度：根据网络需求和资源状况，对数据进行调度分配，以提高网络效率。
•编码：对要发送的数据进行编码，以提高数据传输的可靠性和安全性。
5g芯片有哪些
5g芯片有哪些5G芯片是指用于支持5G通信技术的集成电路芯片。
随着5G网络的推出，5G芯片的需求也越来越大。
下面是5G芯片的几种常见类型，具体介绍如下：1. 基带芯片（Baseband Chip）：基带芯片是5G通信领域的核心芯片，用于处理数字信号和调制解调信号，负责5G通信的基本功能，如解码、编码、调制、解调等。
基带芯片还可以支持多模多频段的5G通信，包括毫米波、中频和低频。
在市场上，常见的5G基带芯片有高通的X55、X60等。
2. 射频芯片（RF Chip）：射频芯片主要用于接收和发送无线信号，是5G通信模块中不可缺少的组成部分。
它负责将数字信号转换成无线信号，并通过天线进行发送和接收。
射频芯片的性能对于5G通信的速度和质量有着重要的影响。
市场上常见的5G射频芯片供应商有高通、美光、安华高、天福等。
3. 功率放大器芯片（Power Amplifier Chip）：功率放大器芯片是用来增大射频信号的电流或电压，提高射频信号的功率输出。
在5G通信中，由于高频段的使用，功率放大器的要求更高，需要提供更高功率输出。
因此，5G功率放大器芯片需要具备高效、高性能和高可靠性的特点。
常见供应商有高通、天福、安华高等。
4. 纯模芯片（RF Transceiver Chip）：纯模芯片集成了收发信号的功能，在5G通信模块中起到调制解调和频率转换的作用，负责将模拟信号转换成数字信号。
它可以同时支持多个频段和多个传输模式，实现更高的数据传输速度和更低的延迟。
常见的5G纯模芯片有高通的SdR865和SdR8785等。
5. 天线开关芯片（Antenna Switch Chip）：天线开关芯片负责实现天线的切换和频段的切换，实现多个频段的接收和发送。
它可以根据信号的类型和频段进行智能切换，以提供更稳定的信号传输。
常见的5G天线开关芯片供应商有恩智浦、恩信、ASMC等。
总结起来，5G芯片主要包括基带芯片、射频芯片、功率放大器芯片、纯模芯片和天线开关芯片等。
芯片基带发展历程
芯片基带发展历程芯片基带是一种集成电路芯片，主要用于移动通信领域，控制和处理无线信号。
它是移动通信领域的关键技术之一，对于实现高速、稳定、可靠的无线通信起着至关重要的作用。
下面将为大家介绍一下芯片基带的发展历程。
20世纪90年代，移动通信技术开始飞速发展，人们开始把无线通信引入到手机中。
当时的手机多数只能进行语音通信，而无法进行数据传输。
芯片基带技术的发展在很大程度上推动了手机技术的升级。
最早的芯片基带主要是模拟电路，只能实现基本的信号处理功能。
随着数字信号处理技术的发展，模拟信号逐渐被数字信号取代，芯片基带技术也逐渐由模拟转向了数字。
数字芯片基带技术可以更好地处理信号，提高通信质量和传输速率。
在1999年，Qualcomm推出了第一款集成了数字信号处理器的基带芯片，它不仅能够实现语音通信，还能进行数据传输和图像处理。
随着无线通信的不断发展和智能手机的崛起，对芯片基带的需求越来越高。
于是，更加高性能的芯片基带开始出现。
2007年，苹果推出了第一代iPhone，搭载了Qualcomm的芯片基带，实现了一款智能手机与基带芯片的完美结合。
这对芯片基带技术来说是一次重大突破，也是移动通信领域的重要里程碑。
随后，由于4G技术的发展，对芯片基带的要求也进一步提高。
为了适应高速数据传输和多媒体应用的需求，芯片基带的处理能力、功耗以及通信质量等方面都有了很大的提高。
2010年，Qualcomm发布了第一款支持LTE网络的芯片基带，开启了移动通信进入4G时代的大门。
到了如今，芯片基带技术进一步发展，已经全面适应了5G时代的需求。
目前市面上已经有多家芯片厂商推出了支持5G网络的芯片基带产品，使得高速、稳定的无线通信成为可能。
5G技术的发展将进一步推动移动通信的革命，为人们带来更便捷、更快速的通信体验。
综上所述，芯片基带技术在移动通信领域有着重要的地位和作用。
它的发展历程可以追溯到上世纪90年代，经历了从模拟到数字的转变，从语音通信到高速数据传输的升级。
什么是基带芯片
什么是基带芯片基带芯片是一种集成电路芯片，是移动通信设备中的一部分，用于对数字信号进行处理和调制，将数据转换成无线电波进行传输。
它是无线通信设备中的重要组成部分，可以说是移动通信技术的核心。
基带芯片是指对数字信号进行调制、解调和信号处理的集成电路芯片，主要包括数字信号处理器（DSP）、调制器（Modulator）、解调器（Demodulator）和控制逻辑等模块。
它可以将数字信号转换成模拟信号，使其能够在无线电频段进行传输和接收。
基带芯片在移动通信领域起到了非常重要的作用。
首先，它实现了数字信号的调制和解调功能，将数据转换成无线电波进行传输。
通过调制技术，可以将数字信号转换成适合无线传输的模拟信号，以便在空中传播。
而解调技术则将接收到的无线信号转换成数字信号，以便进行后续的处理和分析。
此外，基带芯片还具有数字信号处理的功能，可以对接收到的信号进行处理和解码。
它能够实现信号的滤波、增强和调整等操作，以提高通信的质量和可靠性。
例如，在接收到的信号中可能存在噪声和干扰，基带芯片可以通过滤波技术将这些干扰去除，提高信号的清晰度和准确性。
另外，基带芯片还包括一些控制逻辑模块，用于对通信设备进行控制和管理。
它可以实现通信设备的自动识别、配置和调整等功能，以便适应不同的网络环境和通信要求。
同时，基带芯片还可以实现通信设备的数据传输和接收，对通信速率和协议进行管理。
基带芯片在移动通信领域有着广泛的应用。
它可以用于手机、平板电脑、移动终端等设备中，实现数据的传输和通信功能。
此外，基带芯片还可以用于物联网设备、智能家居等领域，实现设备之间的互联和通信。
总之，基带芯片是一种重要的集成电路芯片，是移动通信设备中的核心部件。
它可以实现数字信号的调制、解调和信号处理功能，将数据转换成无线电波进行传输。
基带芯片在移动通信领域有着广泛的应用，对于提高通信质量和稳定性起到了重要的作用。
5g基站 射频芯片和基带芯片
5g基站射频芯片和基带芯片5G基站是指第五代移动通信技术下的无线通信基站。
它采用了全新的射频芯片和基带芯片技术，为我们带来了更快的速度、更稳定的连接和更广阔的应用前景。
本文将对射频芯片和基带芯片进行全面解析，带领读者了解它们的重要性和应用。
射频芯片作为5G基站的重要组成部分，起着传输无线信号的关键作用。
它能够将数字信号转换为电磁信号，并将其发送到空中。
射频芯片具有高频率、高速率和低功耗的特点，能够更好地满足5G通信的需求。
它能够实现海量数据的传输，支持更多的用户同时连接，大大提高了网络的容量和吞吐量。
而基带芯片则是5G基站的智能核心。
它主要负责数据处理和协议控制，对射频信号进行解调和调制。
基带芯片不仅能够对信号进行精确的处理和分析，还能够实现更低的延迟和更高的可靠性。
它可以根据网络和用户需求做出智能调整，提供更优质的服务和更好的用户体验。
射频芯片和基带芯片的集成和协同工作，使得5G基站能够实现更快速的数据传输和更广泛的应用。
在物联网和智能城市的背景下，5G基站将扮演着关键的角色。
它不仅可以提供更快的互联网接入，还能支持更多的智能设备连接，实现更智能和便捷的生活方式。
此外，射频芯片和基带芯片的进步还带来了更多的创新和应用场景。
比如，在医疗领域，5G基站可以实现医疗设备的远程操作和监控，实现病人数据的实时传输和分析。
在交通领域，5G基站能够提供更精准的导航和交通信息，提高交通效率和安全性。
在工业领域，5G基站可以实现智能制造和远程控制，提高生产效率和质量。
总之，射频芯片和基带芯片是5G基站不可或缺的关键技术。
它们的应用将为我们带来更快速、更智能和更便捷的生活方式。
随着技术的不断进步和应用场景的不断拓展，我们可以期待5G基站的未来将变得更加广阔和多样化。
让我们共同期待并迎接5G时代的到来。
基带芯片
数字信号处理器主要完成采用Viterbi算法的信道均衡和基于规则脉冲激励-长期预测技术(RPE-LPC)的语音编码/解码.
调制/解调器主要完成GSM系统所要求的高斯最小移频键控(GMSK)调制/解调方式.
为什么会有ABB呢,因为基带芯片不光处理数字信号,也有可能处理模拟信号,最常见的就是声音的捕捉和合成转换,不要幻想手机中的声音是数字编码的,早期的大哥大根本没有那个处理能力.
DBB又是干什么的呢?在手机行业中,有一个潜规则,定义双芯片解决方案为smartphone,单芯片解决方案为feature phone,所谓的单双芯片就是DBB的核心部分.一般情况这种核心芯片的价格不菲,低端手机为了节约成本,只内嵌一个MCU芯片,成本稍高的中高端手机额外内嵌一个DSP芯片.还有一些高端手机的DBB有三个芯片,一个ARM7的主管通信部分,一个ARM9的充当MCU负责应用,一个DSP专用芯片负责大计算编解码的,随着硬件成本在手机中的比重越来越低,三芯片的解决方案可能将会是主流.
Boot ROM内含ARM与USC(Universal system connector)系统串口的基本通信代码,ROM代码用于初始化MCU系统,而且能通过一个简单的通信方案实现往内部SRAM下载更有效的通信协议.
2.处理ቤተ መጻሕፍቲ ባይዱ外围设备
ARM7外围设备是存储器的映射并能被灵活驱动.除UARTS部分之外,它们的组成如图3所述.
接口部分包括模拟接口、数字接口以及人机接口三个子块:
(1)模拟接口包括:语音输入/输出接口;射频控制接口.
(2)辅助接口:电池电量、电池温度等模拟量的采集.
LTE基带芯片
中兴ME3760
天线接口
应用接口 SIM USB2.0接口 电源
SIM 卡
用户应用板
电压：3.3V 电流：输出能力 2.75A/100us
如图为ME3760的应 用连接图，可以看到该数 据卡可直接通过USB接口 与PC相连，然后通过配套 的调试软件进行驱动接入 4G网络，这是它的一种应 用形式。
中兴ME3760
上图为ME3760系统连接示意图，ME3760和系 统板连接时，主要分为以下信号组：USB 信号、 SIM卡信号、唤醒信号、电源复位信号、主板复位 信号、电源和地。同时，ME3760具有天线接口和 分集天线接口。
中兴ME3760
中兴ME3760的驱动和开发环境： ● Improved power-saving mode ● Windows(32/64): –Windows XP –Windows Vista –Windows 7 –Windows 8 ● Linux –Ubuntu (13.04/ 12.10/12.04) –Fedora(17/18/19) ● MAC 10.5/10.6/10.7/10.8
基带芯片MDM9200
由于 MDM9200平台包括两个处理器，ARM9和 Hexagon,ARM侧如今对应的编译连接工具链为 RVCT2.2，Hexagon侧软件对于的开发工具链为 Hexagon tools。 基于编译环境需要，基于MDM9200的软件开 发既需要Linux环境，也需要Windows环境。除了以 上这两套编译工具链外，还需要CYGWIN环境、GNU、 Perl、 Python GNU 和 Secons 工具。
LTE芯片
1.LTE芯片选用 2.中兴数据卡ME3760 3.使用ME3760的开发板
SCA数字基带芯片的设计技术
责任编辑 ：陈雍君 ｃｅ ｙ ｎ ｎ ］ ｃｎ． ｈ ｎ ｏ Ｎｕ ＠１ ｏ］ ｎ ￣ ． ｂ ｃ
７ ｌ ０
嚣设计 与 实现 ； ｉ
件 的 协 同 分 工 ，可 以 设 计 出 符 合 Ｓ 架 构的专 用数 字基 带芯 片 。 ＣＡ
３ ｓ Ａ 构 芯 片的原 型 ｃ 架
设计
芯 片硬 件原 型设 计架 构 图。 从 硬件 电路 角 度 看 ，片 上 Ｓ ＣＡ可 编 程 系统 的 原 型 设 计 包 括 处 理 器 核 、片 上 总 线 及 总 线 仲 裁 、可 编 程 逻 辑 、可 编 程 定时 器 组 、Ｓ Ｃ的 外 设 、外 存 管 理 及 接 ｏ 口 、高 低速 桥接 接 口、Ｍｏ ｅ ｄ ｍ组 件及 桥 、ＤＭＡ控制 、 射 频 接 口 和 时 钟 电源
【 键词 】 关
软 无 Ｓ Ａ 片上 可 编程 系 统原 型 设计 Ｃ
便 携设 备
ｌ 概述
随 着 移 动 通 信 技 术 的 发 展 ， 设 备 的 多 模 能 力 要 求 、灵 活性 要 求 和 开 放 性 要 求 越 来 越 高 ，软 件 无
低速 背负 台 、手 持机 等便携 电台设 计器件 选型 需要 。
２ ｃ ｓ Ａ架构 芯 片的可行 性
设计 Ｓ ＣＡ数 字 基 带 处 理 器 的 目标 是 按 照 ｓ ｃＡ规 范 ，在通 用 Ｓ Ｃ芯 片 中增 加 数 字信 号 处 理 硬件 引擎 以 ｏ 实 现 电台Ｍｏ ｅ ｄ ｍ的 功能 ，最 终 以单 芯片 封装 形式 ，实 现ＡＲＭ核 、系 统总 线 、外 设 接 口和Ｓ ＣＡ组件 集成 ，满
器 、ＤＳ 处理 器 和Ｆ Ｇ Ｐ Ｐ Ａ可编 程逻 辑 组成 ，而 Ｓ Ａ软件 Ｃ 有 设 备 的Ｉ Ｏ接 口驱 动 、网络 、Ｌ Ｃ层 和ＭＡＣ层到物 ／ Ｌ 理 层 各个 波 形 应 用组 件 、Ｓ 操 作 环 境和 屏 蔽 硬件 的 ＣＡ Ｓ Ａ中间件 。图 １ Ｃ 中绿 色虚 线框 内所示 的功 能逻 辑 为片
手机基带芯片
手机基带芯片手机基带芯片是指手机中执行通信功能的芯片，它是手机中最关键的组成部分之一。
下面我将简单介绍手机基带芯片的功能和作用。
手机基带芯片的主要功能是实现手机和无线通信网络之间的数据传输和信息处理。
它和手机的处理器芯片（如CPU）一起协同工作，负责处理与无线通信相关的数据和信号，包括数据编解码、调制解调、信号放大和滤波等操作。
通过基带芯片，手机可以实现与通信网络的连接，进行语音通话、发送和接收短信、上网等功能。
手机基带芯片的作用可以总结为以下几个方面：1. 调制解调功能：调制解调是指将电信号转换为无线电波以进行无线传输，以及将接收到的无线电波转换为电信号。
基带芯片中的模拟调制解调器可以将数字信号转换为模拟信号，并将其发送到无线通信网络中。
同时，它也可以接收从网络中传来的模拟信号，并将其转换为数字信号供手机处理。
2. 数据处理功能：基带芯片中的数字信号处理器（DSP）负责对传输数据进行编解码和解调，以确保数据的正确传输和接收。
它可以对语音、图像、视频等多媒体数据进行高效处理，保证数据的质量和完整性。
3. 信号放大和滤波功能：基带芯片中的模拟信号处理器负责对接收到的信号进行放大和滤波，以增强信号强度和提高通信质量。
它可以通过选择性滤波，过滤掉无关的信号干扰，以提高通信的可靠性和稳定性。
4. 网络连接功能：基带芯片通过内置的无线调制解调器，支持不同的无线通信标准和网络制式，如2G、3G、4G、5G等。
它可以实现与不同网络的连接，并自动选择最佳网络进行通信。
同时，基带芯片也支持多频段、多模式的切换，以适应不同地区和网络的需求。
5. 通信协议支持：基带芯片支持各种通信协议和标准，如GSM、CDMA、WCDMA、LTE等。
通过基带芯片，手机可以与不同网络进行连接，实现全球通信。
总之，手机基带芯片是实现手机通信功能的核心部件之一。
它不仅仅负责数据的传输和处理，还支持不同的通信标准和网络制式，并通过优化信号和数据的处理，提高通信质量和用户体验。
基带处理芯片
基带处理芯片基带处理芯片是指在通信领域中用于处理基带信号的芯片。
基带信号是指在通信系统中受到调制之前的原始信号，也称为低频信号。
基带处理芯片通过对基带信号进行采样、滤波、调制、解调和编码等一系列处理，将其转化为适合传输的高频信号。
基带处理芯片在通信系统中起到关键的作用，它承担了信号处理、调制解调、编码解码等多种功能，是通信系统中的核心部件之一。
基带处理芯片的性能直接影响到通信系统的可靠性、传输速率和功耗等关键指标。
一个典型的基带处理芯片通常包括以下几个模块：1. 时钟和控制模块：负责生成和控制芯片内部的时钟信号和各种控制信号，保证芯片的正常工作和协调各模块的工作顺序。
2. 采样模块：负责对基带信号进行采样，将连续的模拟信号转化为离散的数字信号，并以一定的采样率进行存储和处理。
3. 滤波模块：负责对采样后的基带信号进行滤波处理，滤除不相关的频率成分，保留目标信号的频率信息，以提高信号的信噪比和抗干扰性能。
4. 调制解调模块：负责将数字信号转换为模拟信号，并将其与载波信号相乘，完成信号的调制过程；同时，还负责将接收到的模拟信号与载波信号相乘，完成信号的解调过程。
5. 编码解码模块：负责对数字信号进行编码和解码处理，以提高信号的可靠性和抗干扰性能。
此外，基带处理芯片还可能包括其他模块，如信号处理器、误码率监测模块和数据交换接口等，以满足不同通信系统对性能和功能的要求。
基带处理芯片在现代通信系统中扮演着重要的角色。
随着通信技术和应用的不断发展，对基带处理芯片的要求也越来越高。
如今的基带处理芯片需要具备较高的运算速度、较低的功耗、良好的抗干扰性能和可编程性等特点，以适应不同通信标准和应用场景的需求。
总的来说，基带处理芯片是通信系统中用于处理基带信号的关键组件，它能够对信号进行采样、滤波、调制、解调和编码解码等处理，以提高通信系统的可靠性、传输速率和功耗等性能指标。
随着通信技术的不断发展，基带处理芯片的性能和功能也在不断提升，为通信系统的应用提供了强有力的支持。
基带是芯片吗
基带是芯片吗基带是一种芯片（chip），在移动通信中起着重要的作用。
基带芯片是移动通信系统中的核心元件之一，主要负责实现调制解调、编码解码、加解密等功能。
它是将数字信号转换成模拟信号或者将模拟信号转换成数字信号的关键芯片。
在移动通信中，基带芯片承担了很多重要的任务。
首先，它负责将数字信息转换为模拟信号，使之能够在空中传输。
这个过程包括调制、编码等操作，以确保信号的可靠传输。
其次，基带芯片还负责接收空中传来的模拟信号，并将其转换为数字信号。
这个过程包括解调、解码等操作，以还原出原始的数字信息。
此外，基带芯片还可以实现一些其他功能，如加解密、信号处理等。
基带芯片在移动通信中的作用非常重要。
它直接影响到信号的传输质量和系统的性能。
一款好的基带芯片可以提高通信的可靠性、稳定性和速度，从而提升用户的使用体验。
随着移动通信技术的不断发展，基带芯片也在不断更新换代。
早期的基带芯片功能较为简单，只能实现基本的调制解调功能。
而现在的基带芯片已经发展到了高集成度、高性能的阶段，可以实现复杂的编码解码、加解密等功能。
同时，基带芯片的制造技术也在不断进步。
如今，基带芯片已经实现了微型化、高密度集成的特点，具有体积小、功耗低、速度快等优势。
这些技术的进步，使得基带芯片在小型移动设备（如手机、平板电脑等）中得到了广泛应用。
总结来说，基带是一种芯片，它是移动通信系统中的核心元件，主要负责信号的调制解调、编码解码、加解密等功能。
它在移动通信中的作用非常重要，直接影响到信号的传输质量和系统的性能。
随着移动通信技术的发展，基带芯片也在不断更新换代，实现了高集成度、高性能的特点。
基带芯片的制造技术也在不断进步，使得它在小型移动设备中得到了广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
存储器
频率合成器 CPU 微 处 理 器 主时钟 发射机 接收机
超 外 差 一 次 变 频 接 收 机
FLASH
RAM EEPROM 副时钟 电源管理部分
人机接口 SIM
超 外 差 二 次 变 频 接 收 机
3)基带芯片结构框图
模拟基带
天线
数字基带
MIC
语音 AD/ DA
GSM GPRS Vocoder
信道编解码器 交织/解交织
加密/解密 Burst形成
均衡器
射频 AD/ DA GMSK 调制器/解调器
射频 收&发
Receiver
LCD显示 部分Layer 1协议
电源管理
协议栈&MMI 键盘
FLASH 摄像头
GPIO 在手机电路中，时常可以在CPU的引脚处看到GPIOX（X为0～100间的数字 标号）的标示。 GPIO是英文general purpose input output的缩写，意为通用输入输出接 口。 GPIO接口是CPU生产厂家为满足用户的不同应用设计的。这些8位或16位的 串行接口可由用户（指手机生产厂家）通过编程来定义功能，并通过CPU内 核实现对GPIO的控制，以扩展和丰富手机功能。 JTAG JTAG (Joint Test Action Group 联合测试行动小组)是一种国际标准测试协 议（IEEE 1149.1兼容），主要用于芯片内部测试。 标准的JTAG接口是4线：TMS、 TCK、TDI、TDO，分别为模式选择、时钟、 数据输入和数据输出线。测试复位信号(TRST,一般以低电平有效)一般作为可 选的第五个端口信号。一个含有JTAG Debug接口模块的CPU，只要时钟正 常，就可以通过JTAG接口访问CPU的内部寄存器和挂在CPU总线上的设备， 如FLASH，RAM，内置模块的寄存器，象UART，Timers，GPIO等等的寄存 器。
LDO
成本低，噪音低。它需要 的外接元件也很少，通常只需 要一两个滤波电容。
如果输入电压和输出电压 不是很接近，效率会很低。
效率高、可以输出大电流。 这类电源控制器的输出纹 随著集成度的提高，许多新型 DC-DC 波和开关噪音较大、成本相对 DC-DC转换器仅需要几只外接 较高。 电感器和滤波电容器。
Low Dropout Voltage Regulator 低压差线性稳 压器 常用来做转换电压或提供稳定输出电压. (如果输入电压和输出电压很接近，最好是选用LDO 稳压器，可达到很高的效率.)
DC-DC有升压式和降压式 有单路输出和多路输出 有固定电压值和可调电压值 。。。
优点
缺点
话 筒
A/D
语音 编码
信道 编码
交 织
加 密
突发脉冲 格式化
调 制
发 射 机
2．接收音频处理过程。从中频输出的RXI、 RXQ信号送到调制解调器进行解调，之后进行均衡、 解密、去交织、信道解码、语音解码，再经D/A变 换送到音频放大集成模块进行放大。最后，用放 大的音频信号去推动听筒发声。 解 调 均 衡 解 密
脉冲充电模式――
当电源管理电路处于涓流充电模式时，它会周期性地跳转到全速充电模式，形成 脉冲电流对电池进行充电。
充电截止模式――
电源管理电路会有一个控制引脚，由手机的逻辑控制电路（或称CPU）决定什么 时候停止充电。进入这种模式，一般会有这样几种情况：手机检测到充电电路包括锂 电池温度过高；不是原装的锂电池；恒压阶段的涓流充电电流已小到一定值（比如 50mA以下），基本认为电池已充满了，不需要充电时间过长；充电器设计不合理等 等。
Baseband (logic-control & audio & power management). 基带包括： 1）逻辑处理 2）音频处理 3）电源管理部分
手机射频、音频部分及外围的显示、听音、送 语、插卡等部分均是在逻辑控制的统一指挥下完 成其各自功能。
基带套片主要由基带芯片、音频处理、电源管理三部分组 成 多芯片方案：数字基带芯片、模拟基带芯片、电源芯片 双芯片方案 数模混合芯片、电源芯片。 数字基带芯片、模电混合芯片。 单芯片方案
手机开机流程
加电
按下开机键
PMU工作
CPU工作 13M起振 CPU部分工作 PMU部分工作， PMU输出CPU RTC起振，开 启动系统主 复位信号和手 需要存储器片选， 调用开机程序 搜索网络 待机 时钟，即 关机单元启动 机各单元工作 13M 复位，地址，读写 电压 允许，数据等信号
1.发送音频处理过程: 来自送话器的话音信 号经音频放大集成模块放大后进行A/D变换、话音 编码、信道编码、交织、加密、突发脉冲格式化、 调制，最后送到射频发射部分进行下一步的处理。
1）模拟基带芯片 主要完成IQ信号、语音信号及其它部分信号的 调制解调、AD/DA转换及滤波处理等。
IQ信号部分
其它辅助信号部分
语音信号部分
2）数字基带芯片 一般集ARM和单个或多个DSP于一体，并包含各 个功能Interface、大量GPIO、JTAG及与模拟基带 芯片和射频部分的接口。主要完成数据处理、功 能控制、多媒体应用等。
数 字 低 中 频
直 接 变 频
触 背 麦 扬 听 蓝 显 按 耳 充 马 摸 光 克 声 牙 示 键 机 电 达 卡 屏 灯 风 器 筒 卡 …
SD
USB
副时钟（32.768KHz）
1）、给手机提供系统副时钟 2）、给手机提供时间
主时钟（13MHz/26MHz/38.4MHz）
1）、给基带提供系统主时钟 2）、给射频提供基准频率源
低电压预充电模式―― 全速充电模式――
当电池电压低于3.0V时，充电控制管理电路调节充电电路进入低电压预充电模式 当电池电压高于3.0 V时，预充电模式结束，进入全速充电模式，多数采用恒定的 充电电流方式。
涓流充电模式――
该充电模式也称为恒压充电模式，当电池达到控制电路设定的终止充电电压时， 充电过程就转入到该种充电模式。
RAM
蜂鸣器 背光
数据 接口
SIM卡
MMC卡
FLASH（闪烁存储器） 容量最大，存放手机的系统程序和大容量的数据，如字库； 手机主要用NOR和NAND，现也有用DOC、MCP等。 RAM（随机存取存储器） 主要用于存放手机当前运行的中间数据，数据在电源切断 后都不能保存； 手机主要用SRAM,PSRAM,SDRAM,DDR SDRAM等。 EEPROM（电可编程可擦除只读存储器） 容量小，一般存放手机的系统参数和用户信息，如射频参 数、IMEI码、电话本等。
接 收 机
去 交 织
信道 解码
语音 解码
D/A
听筒
3. Speaker 手机用音频功放有A类，B类，AB类，D类 音频功放的输入方式有单端输入和差分输入
供电：为手机提供各路电源。内部有很多LDO及开 关电源，将变化的电池电压转化为恒定的输出电 压。 充电：提供充电功能。具有涓流充电、恒流/恒压 及脉冲充电方式，可进行充电电流值控制和调整。
