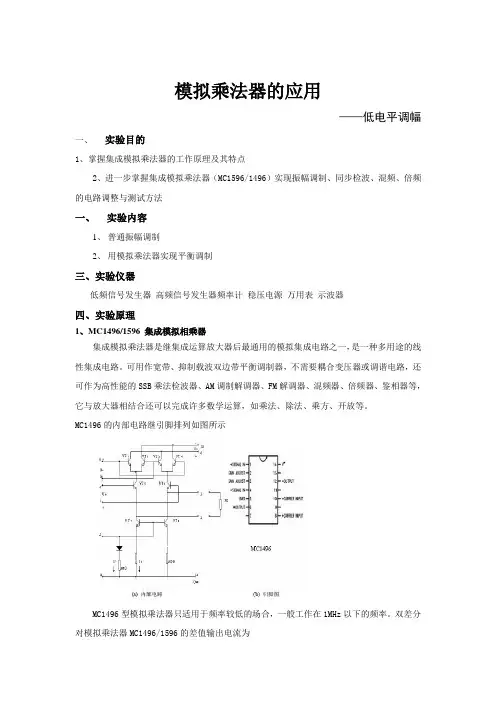

模拟乘法器的应用——低电平调幅一、实验目的1、掌握集成模拟乘法器的工作原理及其特点2、进一步掌握集成模拟乘法器（MC1596/1496）实现振幅调制、同步检波、混频、倍频的电路调整与测试方法一、实验内容1、普通振幅调制2、用模拟乘法器实现平衡调制三、实验仪器低频信号发生器高频信号发生器频率计稳压电源万用表示波器四、实验原理1、MC1496/1596 集成模拟相乘器集成模拟乘法器是继集成运算放大器后最通用的模拟集成电路之一，是一种多用途的线性集成电路。
可用作宽带、抑制载波双边带平衡调制器，不需要耦合变压器或调谐电路，还可作为高性能的SSB乘法检波器、AM调制解调器、FM解调器、混频器、倍频器、鉴相器等，它与放大器相结合还可以完成许多数学运算，如乘法、除法、乘方、开放等。
MC1496的内部电路继引脚排列如图所示MC1496型模拟乘法器只适用于频率较低的场合，一般工作在1MHz以下的频率。
双差分对模拟乘法器MC1496/1596的差值输出电流为MC1595是差值输出电流为式中，为乘法器的乘法系数。
MC1496/1596使用时，VT 1至VT 6的基极均需外加偏置电压。
2.乘法器振幅调制原理X 通道两输入端8和10脚直流电位均为6V ，可作为载波输入通道；Y 通道两输入端1和4脚之间有外接调零电路；输出端6和12脚外可接调谐于载频的带通滤波器；2和3脚之间外接Y 通道负反馈电阻R 8。
若实现普通调幅，可通过调节10k Ω电位器RP 1使1脚电位比4脚高错误！未找到引用源。
，调制信号错误！未找到引用源。
与直流电压错误！未找到引用源。
叠加后输入Y 通道，调节电位器可改变错误！未找到引用源。
的大小，即改变调制指数M a ；若实现DSB 调制，通过调节10k Ω电位器RP 1使1、4脚之间直流等电位，即Y 通道输入信号仅为交流调制信号。
为了减小流经电位器的电流，便于调零准确，可加大两个750Ω电阻的阻值，比如各增大10Ω。
实验三模拟乘法器调幅及解调实验

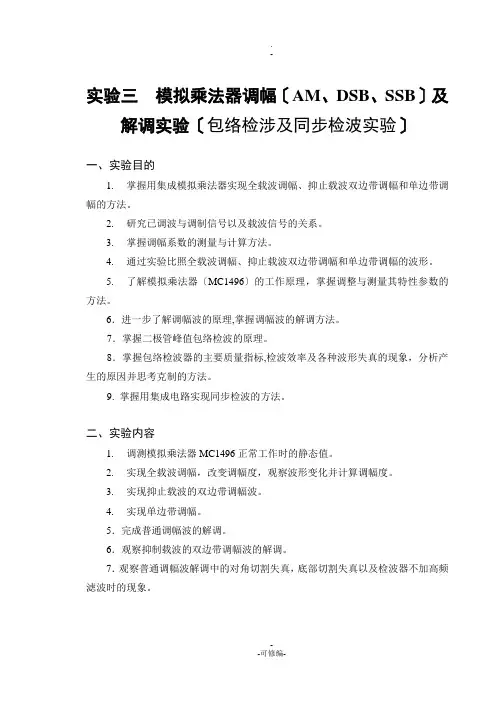

实验三模拟乘法器调幅〔AM、DSB、SSB〕及解调实验〔包络检涉及同步检波实验〕一、实验目的1.掌握用集成模拟乘法器实现全载波调幅、抑止载波双边带调幅和单边带调幅的方法。
2.研究已调波与调制信号以及载波信号的关系。
3.掌握调幅系数的测量与计算方法。
4.通过实验比照全载波调幅、抑止载波双边带调幅和单边带调幅的波形。
5.了解模拟乘法器〔MC1496〕的工作原理，掌握调整与测量其特性参数的方法。
6．进一步了解调幅波的原理,掌握调幅波的解调方法。
7．掌握二极管峰值包络检波的原理。
8．掌握包络检波器的主要质量指标,检波效率及各种波形失真的现象，分析产生的原因并思考克制的方法。
9. 掌握用集成电路实现同步检波的方法。
二、实验内容1.调测模拟乘法器MC1496正常工作时的静态值。
2.实现全载波调幅，改变调幅度，观察波形变化并计算调幅度。
3.实现抑止载波的双边带调幅波。
4.实现单边带调幅。
5．完成普通调幅波的解调。
6．观察抑制载波的双边带调幅波的解调。
7．观察普通调幅波解调中的对角切割失真，底部切割失真以及检波器不加高频滤波时的现象。
三、实验原理及实验电路说明1、调幅局部幅度调制就是载波的振幅〔包络〕随调制信号的参数变化而变化。
本实验中载波是由晶体振荡产生的465KHz高频信号，1KHz的低频信号为调制信号。
振幅调制器即为产生调幅信号的装置。
1．集成模拟乘法器的内部构造集成模拟乘法器是完成两个模拟量〔电压或电流〕相乘的电子器件。
在高频电子线路中，振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程，均可视为两个信号相乘或包含相乘的过程。
采用集成模拟乘法器实现上述功能比采用别离器件如二极管和三极管要简单得多，而且性能优越。
所以目前无线通信、播送电视等方面应用较多。
集成模拟乘法器常见产品有BG314、F1595、F1596、MC1495、MC1496、LM1595、LM1596等。
(1)MC1496的内部构造在本实验中采用集成模拟乘法器MC1496来完成调幅作用。
实验四. 模拟乘法器应用实验
2ωc 成 分 及 2ωc+Ω,2ωc,Ω 等 成 分 ， 只 要 通 过低通滤波器便可以得到只有Ω成分的调制信 号，从而完成了检波作用。
图10.同步检波的实现框图如下：
6.鉴相：所谓鉴相就是相位检波，用以比较两相 同频率的信号的相位差，原理框图如图11所示。
图11.鉴相器实现框图如下：
ux=ui=Uicosωit uy=KUicos(ωit+φ)
即满足：
15V≥（U6,U12）-（U8,U10）≥2V 15V≥（U8,U10）-（U1,U4 ）≥2.7V 15V≥（U1,U4）- U5≥2.7V
2.静态偏流的确定
静态时，因差分各管的基极偏流很小，因此
乘法器的静态偏置电流主要由恒流源Io的值确 定。当器件单电源工作时，14脚接地，5脚外
接偏置电阻到Vcc，由于Io是I5的镜像电流， 所以改变电阻R5可以调节Io的大小，即 Io≈I5=(12V-0.7)/(R5+500Ω) 当器件为双电源工作时，引脚14接负电源.UEE (一般接-8V），5脚通过电阻R5接地，因此，
6. 用MC1596实现同步检波:按原理电路(图1)连 接，当输入端加入调幅波信号时，该信号载波 频率为500KHz，大小为50mV，调制频率为1KHz， m=30%时，分别观察图中A、B、C及输出Uo(t)的 波形。
扩展命题
1. 用模拟乘法器实现鉴频:实验电路如图2。输入 信号Us其载频fc=10.7MHz，调制频率F=1KHz， 频偏Δfm=75KHz,载波幅度Ucp.p=40mV,观察 Uo(t)，并测出整个电路的特性曲线.即鉴频特 性曲线(本实验用扫频仪进行),扫频仪的使用 请参考本章第一节相关内容。图2给出的是用 模拟乘法器MC1596实现的相位鉴频电路。其中 C1与并联谐振回路LC共同组成线性移相网络， 将调频波的瞬间时频率变化转变为瞬时相位的 变化（即FM波变为FM－PM）。MC1596的作用是 将FM波与FM－PM波相乘，输出端接集成的差分 放大器将双端输出变为单端输出，再经RC构成 的LPF输出。
《模电实验》模拟乘法器
模拟乘法器幅度调制实验姓名：学号：模拟乘法器幅度调制实验模拟乘法器是利用三极管的非线性特性，经过电路的巧妙设计，在输出中仅保留两路输入信号的乘积项，从而获得良好的乘积特性的集成器件。
模拟乘法器其可用于各种频率变化，如平衡调制、混频、同步检波、鉴波、检波、自动增益控制等电路。
本实验利用模拟乘法器MC1496实现幅度调制电路。
一、实验目的1、了解模拟乘法器的工作原理；2、学会利用模拟乘法器搭建振幅调制电路，掌握其工作原理及特点。
3、了解调制系数Ma的测量方法，了解Ma<1、Ma=1、Ma>1时调幅波的波形特点。
二、复习要求1、复习幅度调制器的有关知识；2、分析实验电路中用MC1496乘法器调制的工作原理，并分析计算各引脚的直流电压；3、了解调制系数M的意义及测量方法；4、分析全载波调幅信号的特点；5、了解实验电路各元件的作用。
三、实验电路原理实验电路如下图所示。
该电路可用来实现幅度调制，混频。
倍频，同步检波等功能。
图中R8和R9为负载电阻，R10为偏置电阻，R7为负载反馈电阻。
R1、R2和Rp组成平衡调节电路，调节Rp可以调节1、4两管脚的电位差。
当电位器为0时，电路满足平衡调幅。
当电位差不为零时，输入包含调制信号和直流分量两部分，则可实现普通调幅。
四、实验步骤1、按照电路图焊接电路。
2、实现普通单音调幅：a、在Ux上加入振幅Vx=50mV、频率f=500KHz的正弦信号，在Uy上加入振幅Vy=200mV、频率f=10KHz的正弦信号，调节电位器Rp，使电路工作在不平衡状态，用示波器观察输出波形。
b、保持Ux不变，改变Uy的幅值，当Uy的幅度为50mV、100mV、150mV、200mV、250mV时，用示波器观察输出信号的变化，并作出Ma—Uy曲线。
c、保持Ux不变，fx由小变大，观察输出波形的变化。
3、实现平衡调幅a、将Uy接地，在Ux上加入振幅Vx=50mV、频率fx=500KHz的正弦信号，调节电位器Rp使输出Uo=0.b、在Ux上加入振幅Vx=50mV、频率fx=500KHz的正弦信号，在Uy上加入振幅Vy=200mV、频率f=10KHz的正弦信号，微调调节电位器Rp，得到抑制波的双边带信号。
模拟乘法器调幅(AM、DSB、SSB)实验报告

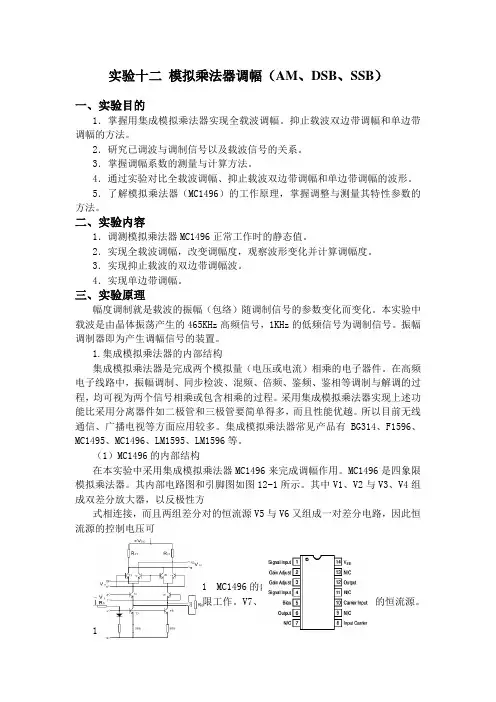

实验十二模拟乘法器调幅（AM、DSB、SSB）一、实验目的1．掌握用集成模拟乘法器实现全载波调幅。
抑止载波双边带调幅和单边带调幅的方法。
2．研究已调波与调制信号以及载波信号的关系。
3．掌握调幅系数的测量与计算方法。
4．通过实验对比全载波调幅、抑止载波双边带调幅和单边带调幅的波形。
5．了解模拟乘法器（MC1496）的工作原理，掌握调整与测量其特性参数的方法。
二、实验内容1．调测模拟乘法器MC1496正常工作时的静态值。
2．实现全载波调幅，改变调幅度，观察波形变化并计算调幅度。
3．实现抑止载波的双边带调幅波。
4．实现单边带调幅。
三、实验原理幅度调制就是载波的振幅（包络）随调制信号的参数变化而变化。
本实验中载波是由晶体振荡产生的465KHz高频信号，1KHz的低频信号为调制信号。
振幅调制器即为产生调幅信号的装置。
1.集成模拟乘法器的内部结构集成模拟乘法器是完成两个模拟量（电压或电流）相乘的电子器件。
在高频电子线路中，振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程，均可视为两个信号相乘或包含相乘的过程。
采用集成模拟乘法器实现上述功能比采用分离器件如二极管和三极管要简单得多，而且性能优越。
所以目前无线通信、广播电视等方面应用较多。
集成模拟乘法器常见产品有BG314、F1596、MC1495、MC1496、LM1595、LM1596等。
（1）MC1496的内部结构在本实验中采用集成模拟乘法器MC1496来完成调幅作用。
MC1496是四象限模拟乘法器。
其内部电路图和引脚图如图12-1所示。
其中V1、V2与V3、V4组成双差分放大器，以反极性方式相连接，而且两组差分对的恒流源V5与V6又组成一对差分电路，因此恒流源的控制电压可图12-1 MC1496的内部电路及引脚图正可负，以此实现了四象限工作。
V7、V8为差分放大器V5与V6的恒流源。
（2）静态工作点的设定1）静态偏置电压的设置静态偏置电压的设置应保证各个晶体管工作在放大状态，即晶体管的集－基极间的电压应大于或等于2V ，小于或等于最大允许工作电压。
振幅调制器实验报告
振幅调制器（利用乘法器）一、实验目的1．掌握用集成模拟乘法器实现全载波调幅和抑制载波双边带调幅的方法与过程，并研究已调波与二输入信号的关系。
2．掌握测量调幅系数的方法。
3．通过实验中波形的变换，学会分析实验现象。
二、实验主要仪器1．双踪示波器。
2．高频信号发生器。
3．万用表。
4．实验板G3三、预习要求1．预习幅度调制器有关知识。
2．认真阅读实验指示书，了解实验原理及内容，分析实验电路中用1496乘法器调制的工作原理，并分析计算各引出脚的直流电压。
3．分析全载波调幅及抑制载波调幅信号特点，并画出其频谱图图5-1 1496芯片内部电路图四、实验原理幅度调制就是载波的振幅受调制信号的控制作周期性的变化。
变化的周期与调制信号周期相同。
即振幅变化与调制信号的振幅成正比。
通常称高频信号为载波信号，低频信号为调制信号，调幅器即为产生调幅信号的装置。
实验仪器采用集成模拟乘法器1496来构成调幅器，图5-1为1496芯片内部电路图，它1681214+VCC载波输入调制输入载波输入调制输入-VccIc Ic是一个四象限模拟乘法器的基本电路，电路采用了两组差动由V 1-V 4组成，以反极性方式相连接，而且两组差分对的恒流源又组成一对差分电路，即V 5、V 6、，因此恒流源的控制电压可正可负，以此实现了四象限工作。
D 、V 7、V 8为差动放大器，V 5、V 6的恒流源。
进行调幅时，载波信号加在V 1-V 4的输入端，即引脚的⑧、⑩之间，调制信号加在差动放大器V 5、V 6的输入端，即引脚的①、④之间，②、③脚外接1K Ω电阻，以扩大调制信号动态范围，已调制信号取自双差动放大的两集电极（即引出脚⑹、⑿之间）输出。
用1496集成电路构成的调幅器电路图如图5-2所示，图中Rp1用来调节引出脚①、④之间的平衡，Rp2用来调节⑧、⑩脚之间的平衡，三极管V 为射频跟随器，以提高调幅器带负载的能力。
五、实验内容及步骤实验电路图见5-2图5-2 1496构成的调幅器1．直流调制特性的测量（1）调Rp2电位器使载波输入端平衡，在调制信号输入端IN 2加峰值为100mV ，频率为1KHz 的正弦信号，调节Rp2电位器使输出端信号最小，然后去掉输入信号。
模拟乘法器及其应用
模拟乘法器及其应用摘要模拟乘法器是一种普遍应用的非线性模拟集成电路。
模拟乘法器能实现两个互不相关的模拟信号间的相乘功能。
它不仅应用于模拟运算方面，而且广泛地应用于无线电广播、电视、通信、测量仪表、医疗仪器以及控制系统，进行模拟信号的变换及处理。
在高频电子线路中，振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程，均可视为两个信号相乘或包含相乘的过程。
采用集成模拟乘法器实现上述功能比采用分立器件如二极管和三极管要简单的多，而且性能优越。
Analog multiplier is a kind of widely used nonlinear analog integrated circuits.Analog multiplier can be achieved between two unrelated analog multiplication function.It is not only applied in the simulation operation aspect, and widely used in radio, television, communications, measuring instruments, medical equipment and control system, the analog signal conversion and processing.In the high frequency electronic circuit, amplitude modulation, synchronous detection, mixing, frequency doubling, frequency, modulation and demodulation process, the same as can be seen as two signal multiplication or contain multiplicationprocess.The function is realized by using integrated analog multiplier than using discrete components such as diodes and transistors are much more simple, and superior performance.一、实验目的1．了解模拟乘法器的工作原理2．掌握利用乘法器实现AM调制、DSB调制、同步检波、倍频等几种频率变换电路的原理3．学会综合地、系统地应用已学到模、数字电与高频电子线路技术的知识，通过MATLAB掌握对AM调制、DSB调制、同步检波、倍频电路的制作与仿真技术，提高独立设计高频单元电路和解决问题的能力。
模拟乘法器实验报告
模拟乘法器实验报告
部门： xxx
时间： xxx
整理范文，仅供参考，可下载自行编辑
实验课程名称：_高频电子线路
图1-1 1496构成的振幅调制电路电原理图图中载波信号经高频耦合电容C1输入到Uc⑩端，C3为高频旁路电容，使⑧交流接地。
调制信号经高频耦合电容C2输入到
为高频旁路电容，使①交流接地。
调制信号UAM从⑿脚单端输出。
电路
供电，所以⑤脚接
此，改变
的大小，即：
VEE=-8V，I5=1mA时，可算得：<MC1496器件的静态电流一
＝1mA左右）
R5={<8-0.75）/<1X10-3）}-500=6.75KΩ取标称
，，
所以取：R1=R2=1K R3=51Ω R4=R5=750Ω，R6=R7=1K
引脚⑧⑩①④⑥12 ②③⑤⑦14 电压<V
）。
实验测得信号波形如图1-3
时，过零点为一条直线。
1-4 图1-5
申明：
所有资料为本人收集整理，仅限个人学习使用，勿做商业用途。
模拟乘法器调幅实验报告
模拟乘法器调幅实验报告模拟乘法器调幅实验报告引言：调幅（Amplitude Modulation, AM）是一种常用的调制技术，广泛应用于无线通信、广播电视等领域。
在调幅技术中，模拟乘法器是一个关键的组件，它能够实现信号的调幅处理。
本实验旨在通过搭建模拟乘法器电路，深入了解调幅原理，并通过实验验证其效果。
一、实验目的通过搭建模拟乘法器电路，掌握调幅原理，并验证其调幅效果。
二、实验原理调幅是通过将调制信号与载波信号相乘，实现信号的幅度调制。
模拟乘法器是实现这一功能的关键元件。
在本实验中，我们采用二极管作为模拟乘法器的核心元件。
当二极管正向偏置时，其电流与输入电压成正比。
将调制信号与载波信号输入到二极管的正向偏置端，通过电流与电压的乘积，实现信号的幅度调制。
三、实验器材和仪器1. 信号发生器：提供调制信号和载波信号。
2. 二极管：作为模拟乘法器的核心元件。
3. 示波器：用于观察输出信号的波形。
四、实验步骤1. 搭建电路：将信号发生器的调制信号输出与载波信号输出分别连接到二极管的正向偏置端，将二极管的反向端接地。
将二极管的输出端连接到示波器，观察输出信号的波形。
2. 调节信号发生器：分别调节调制信号和载波信号的频率、幅度和相位，观察输出信号的变化。
3. 记录实验数据：记录不同调制信号和载波信号参数下的输出信号波形和幅度。
五、实验结果与分析在实验中，我们通过调节信号发生器的调制信号和载波信号的频率、幅度和相位，观察了输出信号的变化。
实验结果显示，当调制信号的频率与载波信号的频率相等时，输出信号呈现出明显的幅度调制效果。
当调制信号的幅度增大时，输出信号的幅度也相应增大。
当调制信号的相位与载波信号的相位相差90度时，输出信号的幅度最大，表现出最明显的幅度调制效果。
通过实验结果的分析，我们可以得出以下结论：1. 调制信号的频率与载波信号的频率相等时，能够实现明显的幅度调制效果。
2. 调制信号的幅度与输出信号的幅度成正比，调制信号的幅度增大时，输出信号的幅度也相应增大。
实验三模拟乘法器调幅
实验三模拟乘法器调幅一、实验目的1．通过实验了解振幅调制的工作原理。
2．掌握用MC1496来实现AM和DSB的方法，并研究已调波与调制信号，载波之间的关系。
3．掌握用示波器测量调幅系数的方法。
二．实验内容1．模拟相乘调幅器的输入失调电压调节。
2．用示波器观察正常调幅波（AM）波形，并测量其调幅系数。
3．用示波器观察平衡调幅波（抑制载波的双边带波形DSB）波形。
4．用示波器观察调制信号为方波、三角波的调幅波。
三．实验步骤1．实验准备（1）在实验箱主板上插上集成乘法器幅度调制电路模块。
接通实验箱上电源开关，按下模块上开关8K1，此时电源指标灯点亮。
（2）调制信号源：采用低频信号源中的函数发生器，其参数调节如下（示波器监测）：∙频率范围：1kHz∙波形选择：正弦波∙输出峰-峰值：300mV（3）载波源：采用高频信号源：∙工作频率：2MHz用频率计测量（也可采用其它频率）；∙输出幅度（峰-峰值）：200mV，用示波器观测。
2．输入失调电压的调整（交流馈通电压的调整）集成模拟相乘器在使用之前必须进行输入失调调零，也就是要进行交流馈通电压的调整，其目的是使相乘器调整为平衡状态。
因此在调整前必须将开关8K01置“off”（往下拨），以切断其直流电压。
交流馈通电压指的是相乘器的一个输入端加上信号电压，而另一个输入端不加信号时的输出电压，这个电压越小越好。
（1）载波输入端输入失调电压调节把调制信号源输出的音频调制信号加到音频输入端（8P02），而载波输入端不加信号。
用示波器监测相乘器输出端（8TP03）的输出波形，调节电位器8W02，使此时输出端（8TP03）的输出信号（称为调制输入端馈通误差）最小。
（2）调制输入端输入失调电压调节把载波源输出的载波信号加到载波输入端（8P01），而音频输入端不加信号。
用示波器监测相乘器输出端（8TP03）的输出波形。
调节电位器8W01使此时输出（8TP03）的输出信号（称为载波输入端馈通误差）最小。
模拟乘法器的应用
随着电子技术的发展，集成模拟乘法器应用也越来越广泛，它不仅应用于模拟量的运算，还广泛应用于通信、测量仪表、自动控制等科学技术领域。
用集成模拟乘法器可以构成性能优良的调幅和检波电路，其电路元件参数通常采用器件典型应用参数值。
作调幅时，高频信号加到输入端，低频信号加到Y输入端；作解调时，同步信号加到X输入端，已调信号加到Y输入端。
调试时，首先检查器件各管脚直流电位应符合要求，其次调节调零电路，使电路达到平衡。
集成模拟乘法器是实现两个模拟信号相乘的器件，它广泛用于乘法、除法、乘方和开方等模拟运算，同时也广泛用于信息传输系统作为调幅、解调、混频、鉴相和自动增益控制电路，是一种通用性很强的非线性电子器件，目前已有多种形式、多品种的单片集成电路，同时它也是现代一些专用模拟集成系统中的重要单元。
作调幅时，高频信号加到输入端，低频信号加到Y输入端；作检波时，同步信号加到X输入端，已调信号加到Y输入端。
调试时，首先检查器件各管脚直流电位应符合要求，其次调节调零电路，使电路达到平衡。
还需注意：（1）Y端有关，否则输出波输入信号幅度不应超过允许的线性范围，其大小与反馈电阻RY形会产生严重失真；（2）X端输入信号可采用小信号（小于26mV）或者大信号（大于260mV），采用大信号可获得较大的调幅或解凋信号输出。
信息传输系统中，检波是用以实现电信号远距离传输及信道复用的重要手段。
由于低频信号不能实现远距离传输，若将它装载在高频信号上，就可以进行远距离传输，当使用不同频率的高频信号，可以避免各种信号之间的干扰，实现多路复用。
关键词：模拟乘法器，调幅器，检波器，MC1496第一章、集成模拟乘法器的工作原理 (2)第一节、模拟乘法器的基本特性 (2)一、模拟乘法器的类型 (2)第二节、变跨导模拟乘法器的基本工作原理 (2)第三节、单片集成模拟乘法器 (3)第二章、集成模拟乘法器的应用 (4)第一节、基本运算电路 (4)一、平方运算 (4)二、除法运算器 (5)三、平方根运算 (5)四、压控增益 (5)第二节、倍频、混频与鉴相 (6)一、倍频电路 (6)二、混频电路 (6)三、鉴相电路 (6)第三节、调幅与解调 (7)一、信息传输的基本概念 (7)二、调幅原理 (8)三、采用乘法器实现解调(检波) (10)第三章、MC1496模拟乘法器构成的振幅器 (10)第一节、振幅调制的基本概念 (10)第二节、抑制载波振幅调制 (13)第三节、有载波振幅调制 (14)第四章、MC1496模拟乘法器构成的同步检波器 (14)总结 (18)参考文献 (18)附录 (19)第一章、集成模拟乘法器的工作原理第一节、模拟乘法器的基本特性模拟乘法器是实现两个模拟量相乘功能的器件，理想乘法器的输出电压与同一时刻两个输入电压瞬时值的乘积成正比，而且输入电压的波形、幅度、极性和频率可以是任意的。
实验四 模拟乘法器的应用(振幅调制器)
实验四模拟乘法器的应用（振幅调制器）一.实验目的1.掌握用集成模拟乘法器F1496实现普通调幅和抑制载波的双边带调幅的方法与过程；2.研究输出已调波信号与输入载波信号、调制信号的关系。
3.掌握调幅系数的测量方法。
二.实验原理集成模拟乘法器是完成两个模拟量（电压或电流）相乘的电子器件。
高频电子线路中的振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调过程，均可视为两个信号相乘的过程。
F1496是双平衡四象限模拟乘法器，电路如图4-1所示。
引脚⑧与⑩接输入电压U x，①与④接另一输入电压U y，输出电压U o从引脚⑥与⑿输出。
引脚②与③外接电阻为电流负反馈电阻，可调节乘法器的信号增益，并扩展输入电压U y的线性动态范围。
引脚⒁为负电源（双电源供电时）或接地端（单电源供电时）。
本实验将完成普通调幅和抑制载波调幅的内容。
三.实验设备1. 示波器SS7802A 1台2. 信号源EE1643 1台3. 数字万用表1块4. 高频电路实验板G31块四.实验内容与步骤实验电路如图4-1所示，按图接好电路。
1.载波输入端平衡调节在调制信号输入端IN2输入调制信号UΩ（t），UΩ（t）为f=1KHz幅度为100mV（V P-P）的正弦信号。
将示波器接至OUT处，调节电位器R P2，使示波器上输出的波形幅度最小。
（然后去掉输入信号UΩ）。
2.抑制载波调幅（在载波输入端平衡的状态下进行）1）输入端IN1输入载波信号U C（t），U C（t）为f=465KHz，幅度U C（p-p）=30mv的正弦信号，将示波器接至OUT处。
调节R P1，使输出电压Vo最小。
2）入端IN2输入调制信号UΩ（t），其频率为1KHz，幅度由零逐渐增大，当UΩ（p—p）为几百毫伏时，将出现如图4-2所示的抑制载波的调幅信号。
由于器件内部参数不可能完全对称，致使输出波形出现漏载信号。
可通过调节电位器R P2来改善波形的对称性。
记录波形并测出V O（p-p）值。
模拟乘法器应用实验实验报告
模拟乘法器应用实验实验报告姓名：王攀学号：04085037实验目的：（1）了解模拟乘法器的工作原理（2）学会利用模拟乘法器完成平衡调制、混频、倍频、同步检波、鉴相及鉴频等功能。
实验仪器：高频信号发生器QF1055A 一台;超高频毫伏表DA22A 一台;频率特性测试仪BT－3C 一台;直流稳压电源HY1711－2 一台;数字示波器TDS210 一台.实验原理：实验电路如图1所示。
该电路可用来实现普通调幅、平衡调制、混频、倍频、同步检波等功能。
图中R L为负载电阻，R B是偏置电阻，R E是负载反馈电阻，R W和R1、R2组成平衡调节电路，调节R W，可使1、4两脚的直流电位差为零，从而满足平衡调幅的需要，若1、4脚直流电位差不为零，则1、4输入包括调制信号和直流分量两部分，此时可实现普通调幅波，电感L1和C1、C2组成BPF以混频输出所需的465KHz 中频信号，同步检波可用前边的限幅器(未给处)和模拟乘法器及低通滤波器（L2 C3 C4）构成。
图1.模拟乘法器应用电路一：振幅调制、混频等实验内容：1.实验前，所有实验先进行计算机仿真，研究载波、调制信号大小及频率变化，直流分量大小对已调信号的影响。
2.用模拟乘法器MC1596实现正弦调幅。
分别加入f x=500KHz，U x=100mV，f y=10KHz，U y=0.2V的信号时调电位器R W工作在不平衡状态时便可产生含载波的正弦调幅信号。
a:保持U x（t）不变，改变U y值：50mV、100mV、150ｍV、200mV、250mV时，观察U o(t)的变化，并作出m～U y(t)关系曲线（*m指以调信号的调幅系数测试时可用公式m=(A-B)/(A+B)）b:保持U y(t)不变，f y由小到大变化时，输出波形又如何变化？3.用模拟乘法器MC1596实现平衡调幅波。
a:调平衡：将乘法器y输入端接地,即U y(t)=0,x输入端加入f x=500KHz,U x=50mV的输入信号,调电位器R W 使U o(t)=0。
模拟乘法器应用及调幅电路
Ω1 Ω2 Ω3 Ω4
相
对
振
幅 载频
ωω0-
Ω3ω0+
Ω3 ω ω0+
Ω4 ωoω0–
Ω4 ω0-Ω2ω0+
Ω1 ω0-Ω1
ω0+
Ω2 (a) 调幅前后的频谱图 ω
ωi+
Ω4ωiωi –Ω4ω
+–
VBTvbΩ+
–
+–
– +
VB(t)
Vccvc(t) t
0
EbIc1Ebmin欠压区 过压区
Ic1ic1ub0
0
t
t
Eb0EbmaxEbcr 图6-5a 基极调幅电路 图6-5b基极调幅波形
如图6-5所示集电极调幅电路以载波作为激励信号基极电压随调制信号变化基极调幅电路是工作在欠压状态下的谐振功率放大器。优点是所需要信号源功率小缺点是集电
2、振幅调制方法与电路
调幅电路的原理框图分别如图6-2 (a)(b)(c)所示。 带
通
v AM(t)
ωovΩ(t)
V0(t) vΩ(t)
vDSB(t)
vo(t) (a)普通调幅波实现框图 (b)抑制载波的双边带调幅波
极效率不高。 3、模拟乘法器实现调幅信号的方法
集成模拟乘法器是完成两个模拟量电压或电流相乘的电子器件。在高频电子线路中
振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程均可视为两个信号相
乘或包含相乘的过程。采用集成模拟乘法器实现上述功能比采用分离器件如二极管和三极管
用模拟乘法器构成的调幅电路
用模拟乘法器构成的调幅电路
用模拟乘法器构成的调幅电路
电路的功能
高频的振幅调制可采用改变晶体管集电压对对载波振幅进行调制的方式。
对于调幅来说，由于只对载波振幅进行控制，所以使用可变增益元件。
本电路采用模拟乘法器，用载波信号与调制信号相乘来获得AM调制波。
因为没有使用变压器，所以与载波信号频率无关，可作为通用AM调制电路使用。
电路工作原理
单片IC乘法器ICL8013其输入电压范围为±10V，可作为完全的4象限乘法器。
输出电压EO可建立EO=X.Y/10的关系式。
最初的4象限乘法器是一种用于平衡调制的集成电路。
本电路加了固定置偏，对无调制信号时的载波电平进行了调整，因为输入电压为0~±10V，若进行+5V或-5V的置偏便可使用±5VMAX的调制信号，扩大了动态范围。
载波信号频率最高可达100KHZ左右，Y输入端最大输入电压为20VP-P。
20VP-P的信号和5V相乘，可获得10VP-P的调幅波（EO=20*5/10=10P-P）。
ICL8013的外部调整端子全部接地，这是因为用于AM调制时性能要求不。
模拟乘法器综合应用实验-调制与解调ppt课件
3.熟悉并掌握MC1496 乘法器的基本应用。
厚德博学 追求卓越
二、实 验 内 容
1．AM调制信号的产生与测量。 2．AM调制信号的调幅系数测量。 3．DSB调制信号的产生与测量。 4．AM调制与DSB调制信号的频域测量。 5．振副调制的（EWB）仿真实验。
语音信号调制到给定的高频频段上去。
2、实现频率分配:保证多个电台同时工作时,发出的信号互不干扰
3、提高辐射能力：实现无线传输信道的要求,尽量减小天线的尺寸
4、实现多路复用：例如将多路信号互不干扰的安排在同一物理信道中传输,
即实现频分复用。
厚德博学 追求卓越
三、实验应知知识
二、调制的基本特征
调制的实质是进行频谱的搬移,即把携带消息的基带 信号的频谱搬移到较高的高频频率的范围.
线性调制，特点：调制前、后的频谱呈线性搬移关系。
、按调制器传输函数来分：
厚德博学 追求卓越
三、实验应知知识
四、调制系统需掌握的主要技术
《高频电子线路》中所讲授的调制技术，是用取值连续（模拟）的基带信 号去控制正弦载波的参数（振幅、频率和相位）的模拟调制系统。需掌握的主要 技术与应知的主要参数有：
主要技术
7、1 全载波调幅(AM)实现方法:
全载波调幅电路模型
全载波振幅调制电路的模型可由一个乘法器和一个加法器组成， 如图所示。
u(t)
Am
A uo(t)
uc(t)
图中，Ａm为乘法器的乘积常数，Ａ为加法器的加权系数。
厚德博学 追求卓越
全载波振幅调制信号波形
u A M U c ( 1 m a c o t)c so c ts uUco st
实验报告——模拟乘法器振幅调制
电子电路实验教学中心-高电信号实验室制
桂林电子科技大学教学实践部电子电路实验教学中心
电子电路实验教学中心-高电信号实验室制
桂林电子科技大学教学实践部电子电路实验教学中心
通信电子电路实验报告
-----------------------------------------------------------------------------------------------------------------------------------------------------
电子电路实验教学中心-高电信号实验室制
桂林电子科技大学教学实践部电子电路实验教学中心
通信电子电路实验报告
-----------------------------------------------------------------------------------------------------------------------------------------------------
C5008
MP5 00 3
C5 00 9
P50 0 4
GND
P50 0 5
R5013 R5013'
R5004 R5006
GND
GND
GND
GND GND
-----------------------------------------------------------------------------------------------------------
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
抑制载波的调幅 2. 抑制载波的调幅
（注意 ：在载波输入端平衡的状态下进行) (1)输入端IN1输入载波信号UC（t），UC（t）为 f=465KHz，幅度UC=15mv的正弦信号，将示 波器接至OUT处。调节RP1 ，使输出电压Vo 最 小。 (2) 输 入 端 IN2 输 入 调 制 信 号 Uω(t) ， 其 频 率 为 1KHz，幅度由零逐渐增大，当UΩ为几百毫伏 时，将出现抑制载波的调幅信号。
+12V
R2 R3 R10 R11
C
C1
C4 V C5
E
C6
R1
-8V
12
Rp2
F
6
R12
OUT
14
GND
IN1
C2 Rp1 R4 C3 R5
8 10
F1496
1 2
R8 R7 GND
GND
IN9
B
GND
三、实验内容及步骤
1、载波输入端平衡调节
在调制信号输入端输入调制信号VΩ（t），VΩ （t）为f=1KHz幅度为100mv（VP-P ）的正弦 信号。将示波器接至OUT处，调节电位器RP2 ， 使示波器上输出的波形幅度最小。（然后去掉 输入信号VΩ）
模拟乘法器应用（振幅调制器） 模拟乘法器应用（振幅调制器）
一、实验目的
1、了解模拟乘法器（MC1496）的工作原理 、了解模拟乘法器（ ） 2、掌握用集成模拟乘法器实现全载波 调幅、抑止载波 调幅、 、 双边带调幅的方法。 双边带调幅的方法。 3、研究已调波与调制信号以及载波信号的关系。 、研究已调波与调制信号以及载波信号的关系。 4、掌握调幅系数的测量与计算方法。 、掌握调幅系数的测量与计算方法。 5、通过实验对比全载波调幅、抑止载波双边带调幅波 、通过实验对比全载波调幅、 形。
四、实验报告要求
1、当 V AB =0.1V 时 , 画出 m=30% 、 m=100% 和 m>100% 时的调幅波形。 2、 改变 V AB 的值 , 观察并分析波形的变化情 况 3、 画出 m=100% 时的全载波调幅和抑制载波 的双边带调幅波形 , 比较二者的区别 .
二、实验原理及电路说明
1、幅度调制的 、 一些概念
幅度调制就是 载波的振幅 （包络）随调 制信号的参数 变化而变化。
普通调幅波
概念：调幅系数 概念：调幅系数m=(Vmax-Vmin)/(Vmax+Vmin
抑止载波双边带调幅波 抑止载波双边带调幅波
2、实验电路说明 、
MC1496构成的调幅器电路图如图所示。
3、普通调幅（全载波调幅） 普通调幅（全载波调幅）
（1）调节RP1使UAB=0.1V（万用表直流电压测 得）,。输入端IN1输入载波信号UC（t），输入 端IN2输入调制信号U (t)。观测m=30% 、 m=100% 和 m>100%普通调幅信号波形。 （2）加大示波器扫描速率，观察并记录 m=100%和m＞100%两种调幅波在零点附近 的波形情况。 (3)载波信号VC(t)不变，将调制信号改为方波， 幅值为100mV，观察记录VAB=0V、0.1V、 0.15V时的已调波。
