一种实用的调频接收机电路设计方法
调频发射机和接收机设计、制作与测试
调频发射机和接收机设计、制作与测试一、调频发射机设计制作与测试1、电路原理图及工作原理工作原理：1脚和22脚为左右声道信号输入端。
2脚和21脚连接预加重电路，可由外接的电路改变时间常数（T=22．7KΩ×C）。
3脚和20脚为低通滤波器的可调端，外接150pF 的电容可限制15KHz以上信号的输入。
4脚为滤波端，外接电容可改善参考电压的波纹系数。
5脚是立体声复合信号的输出端。
6脚接地，7脚为PLL鉴相器输出。
8脚为电源端，连接+5V 电源。
9脚为RP振荡器端，由其与外围元件构成压控振荡电路。
10脚为RF接地端。
11脚为RF信号输出端，经带通滤波器连接至天线或后级功放。
12脚为PLL电源端。
13、14脚外接-7.6MHz晶振。
15～18脚为并行数据设置端，由它们控制发射器的输出频率，19脚为导频信号调整端。
图1调频发射机设计电路原理图2、电路板设计制作过程 （1）PCB 图设计要求和注意事项○1压控振荡器电路尽量靠近芯片相应的引脚 ○2地线处理有以下几种方式： 集中地 分地线1 分地线2 分地线3 总地线 取电源地 母线接地方式 最后接电源地 一点接地方式 本电路可采取一下两种接地方式，要注意安全距离。
集中地 取电源输入地一点接地方式 各地线集中独立连接后铺铜接地 ○3要注意贴片芯片安装与焊接，不要搞错方向，以免多次拆焊烧坏芯片。
○4由于电路元件参数误差，发射频率和接收频率在 MHz 05.0均属正常。
○5本电路在高频段起振过程中需要一段时间，这是锁相环锁频需要一定时间。
如果无法锁频，即不起振或频率偏离设定值过大，可将7.5T 的电感L2稍微拉长些，但不能太长，太长后低频端的频率就无法锁频。
当然可能还有其他原因。
○6 如果低频噪声较大，主要是供电电压不稳定和布线等原因，在布线已经定型情况下，可采用以下方法减小低频噪声：1、采用蓄电池供电。
2、在发射端加一个30P 或33P 电容。
注：这样接入电容时，发射功率减小一些。

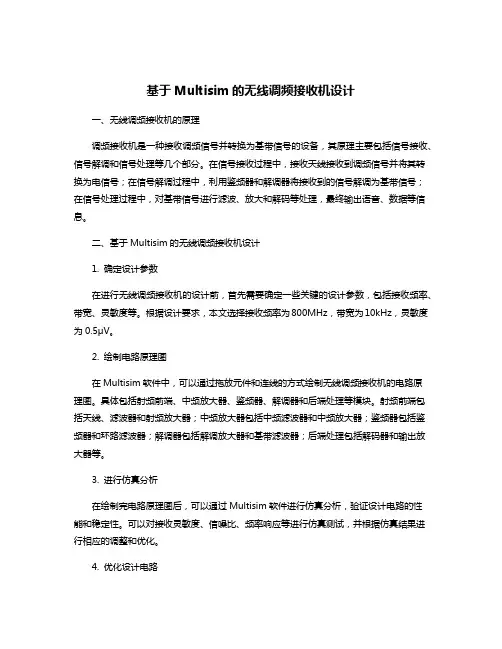

基于Multisim的无线调频接收机设计
基于Multisim的无线调频接收机设计一、无线调频接收机的原理调频接收机是一种接收调频信号并转换为基带信号的设备，其原理主要包括信号接收、信号解调和信号处理等几个部分。
在信号接收过程中，接收天线接收到调频信号并将其转换为电信号；在信号解调过程中，利用鉴频器和解调器将接收到的信号解调为基带信号；在信号处理过程中，对基带信号进行滤波、放大和解码等处理，最终输出语音、数据等信息。
二、基于Multisim的无线调频接收机设计1. 确定设计参数在进行无线调频接收机的设计前，首先需要确定一些关键的设计参数，包括接收频率、带宽、灵敏度等。
根据设计要求，本文选择接收频率为800MHz，带宽为10kHz，灵敏度为0.5μV。
2. 绘制电路原理图在Multisim软件中，可以通过拖放元件和连线的方式绘制无线调频接收机的电路原理图。
具体包括射频前端、中频放大器、鉴频器、解调器和后端处理等模块。
射频前端包括天线、滤波器和射频放大器；中频放大器包括中频滤波器和中频放大器；鉴频器包括鉴频器和环路滤波器；解调器包括解调放大器和基带滤波器；后端处理包括解码器和输出放大器等。
3. 进行仿真分析在绘制完电路原理图后，可以通过Multisim软件进行仿真分析，验证设计电路的性能和稳定性。
可以对接收灵敏度、信噪比、频率响应等进行仿真测试，并根据仿真结果进行相应的调整和优化。
4. 优化设计电路根据仿真分析的结果，可以对设计电路进行相应的优化，包括调整放大器增益、优化滤波器性能、提高解调灵敏度等。
通过不断地优化设计电路，最终达到设计要求，并且确保接收收率和抗干扰能力得到有效提升。
5. 实现无线调频接收机在完成电路原理图设计和优化后，可以根据Multisim软件进行PCB布局和线路布线，最终实现无线调频接收机的硬件设计。
并通过实际测试，验证设计电路的性能和可靠性，确保其能够稳定地接收和解调调频信号，输出基带信号。
三、实现效果和应用展望通过基于Multisim的无线调频接收机设计，可以实现对无线调频信号的稳定接收和解调，并输出高质量的基带信号。

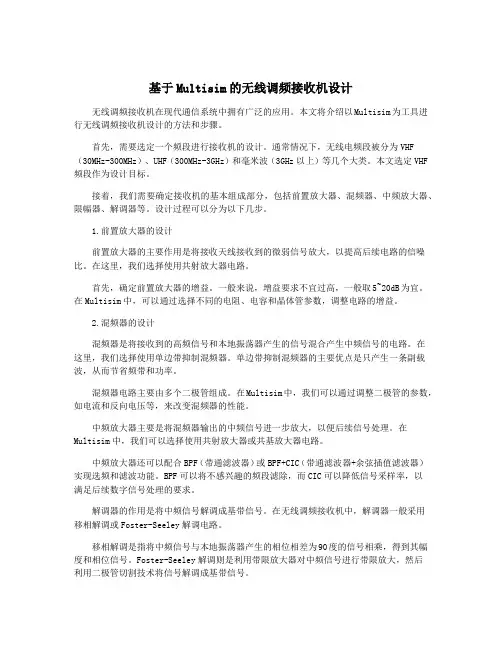

基于Multisim的无线调频接收机设计
基于Multisim的无线调频接收机设计无线调频接收机在现代通信系统中拥有广泛的应用。
本文将介绍以Multisim为工具进行无线调频接收机设计的方法和步骤。
首先，需要选定一个频段进行接收机的设计。
通常情况下，无线电频段被分为VHF（30MHz-300MHz）、UHF（300MHz-3GHz）和毫米波（3GHz以上）等几个大类。
本文选定VHF 频段作为设计目标。
接着，我们需要确定接收机的基本组成部分，包括前置放大器、混频器、中频放大器、限幅器、解调器等。
设计过程可以分为以下几步。
1.前置放大器的设计前置放大器的主要作用是将接收天线接收到的微弱信号放大，以提高后续电路的信噪比。
在这里，我们选择使用共射放大器电路。
首先，确定前置放大器的增益。
一般来说，增益要求不宜过高，一般取5~20dB为宜。
在Multisim中，可以通过选择不同的电阻、电容和晶体管参数，调整电路的增益。
2.混频器的设计混频器是将接收到的高频信号和本地振荡器产生的信号混合产生中频信号的电路。
在这里，我们选择使用单边带抑制混频器。
单边带抑制混频器的主要优点是只产生一条副载波，从而节省频带和功率。
混频器电路主要由多个二极管组成。
在Multisim中，我们可以通过调整二极管的参数，如电流和反向电压等，来改变混频器的性能。
中频放大器主要是将混频器输出的中频信号进一步放大，以便后续信号处理。
在Multisim中，我们可以选择使用共射放大器或共基放大器电路。
中频放大器还可以配合BPF（带通滤波器）或BPF+CIC（带通滤波器+余弦插值滤波器）实现选频和滤波功能。
BPF可以将不感兴趣的频段滤除，而CIC可以降低信号采样率，以满足后续数字信号处理的要求。
解调器的作用是将中频信号解调成基带信号。
在无线调频接收机中，解调器一般采用移相解调或Foster-Seeley解调电路。
移相解调是指将中频信号与本地振荡器产生的相位相差为90度的信号相乘，得到其幅度和相位信号。

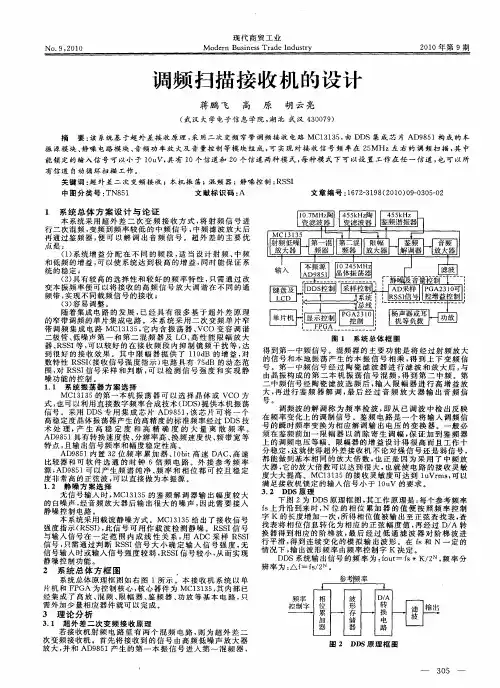

调频扫描接收机的设计
点是 ： （ ） 统 增 益 分 配 在 不 同 的 频 段 ， 当 设 计 射 频 、 频 １系 适 中
能 锁 定 的 输入 信 号 可 以 小 于 １ｕ 具 有 １ 信 道 和 ２ ０ Ｖ， Ｏ个 Ｏ个 信 道 两 种模 式 ， 种模 式 下 可 以 设 置 工 作 在 任 一 信 道 ， 可 以 所 每 也
有 信 道 自动 循 环 扫 描 工作 。 关 键 词 ： 外 差 二 次 变频 接 收 ；本 机 振 荡 ；混 频 器 ；静 噪 控 制 ； Ｓ Ｉ 超 Ｒ Ｓ
的窄 带 调 频 的单 片 集 成 电 路 。 本 系 统 采 用 二 次 变 频 单 片 窄 带 调 频 集 成 电路 ＭＣ ３ ３ ， 内含 振 荡 器 、 Ｏ 变 容 调 谐 １１５ 它 ＶＣ 二 极 管 、 噪 声 第 一 和 第 二 混 频 器 及 Ｌ 高 性 能 限 幅 放 大 低 Ｏ、 器 、 Ｓ Ｉ ， 以较好 的在 接 收频 段 内抑 制镜 频 干扰 等 ， ＲＳ等 可 达 到 很 好 的 接 收 效 果 。其 中 限 幅 器 提 供 了 １ ０ Ｂ 的 增 益 ， １ｄ 对 数特性 Ｒ Ｓ（ 收信 号强度 指示） Ｓ Ｉ接 电路 具 有 ７ ｄ 的 动 态 范 ５Ｂ 围 ， ＲＳ Ｉ 号 采 样 和 判 断 ， 以 检 测 信 号 强 度 和 实 现 静 对 Ｓ信 可 噪功 能的控制 。 １ １ 系 统 振 荡 器 方 案 选 择 ． ＭＣ ３３ １ １ ５的 第 一 本 机 振 荡 器 可 以 选 择 晶 体 或 Ｖｃ 方 ０ 式 ， 可 以利 用 直 接 数 字 频 率 合 成 技 术 （ Ｓ 提 供 本 机 振 荡 也 ＤＤ ） 信 号 。采 用 Ｄ ＤＳ专 用 集 成 芯 片 ＡＤ９ ５ ， 芯 片 可 将 一 个 ８ １该 高 稳 定 度 晶 体 振 荡 器 产 生 的 高 精 度 的 标 准频 率 经 过 Ｄ 技 ＤＳ 术处 理， 生 高 稳 定 度 和 高精 确 度 的 大量 离 散 频 率。 产 Ａ ８ １ 有转 换 速 度 快 、 辨 率 高 、 频 速 度 快 、 带 宽 等 Ｄ９ ５ 具 分 换 频 特 点 ， 输 出信 号 频 率 和 幅 度 稳 定 性 高 。 且 ＡＤ ８ １内 置 ３ ９５ ２位 频 率 累 加 器 、０ ｉ 速 Ｄ ｌｂ ｔ高 ＡＣ、 速 高 比较 器 和 可 软 件 选 通 的 时 钟 ６倍 频 电 路 。外 接 参 考 频 率 源 ， ９５ ＡＤ ８ １可 以产 生 频 谱 纯 净 、 率 和 相 位 都 可 控 且 稳 定 频 度 非 常 高 的正 弦 波 ， 以 直 接 做 为 本 振 源 。 可 １ ２ 静 噪 方 案 选 择 ． 无 信 号 输 人 时 ， １ １ ５的 鉴 频 解 调 器 输 出 幅 度 较 大 ＭＣ ３ ３ 的 自 噪 声 ， 音 频 放 大 器 后 输 出 很 大 的 噪 声 ， 此 需 要 接 入 经 因 静 噪控 制 电路 。 本 系 统 采 用 载 波 静 噪 方 式 。 ＭＣ ３ ３ １ １ ５给 出 了 接 收 信 号 强 度 指 示 （ Ｓ） 此 信 号 可 用 作 载 波 检 测 静 噪 。 Ｒ Ｓ 信 号 ＲＳ Ｉ ， ＳＩ 与 输 入 信 号 在 一 定 范 围 内 成 线 性 关 系 ， Ａ Ｃ 采 样 ＲＳ Ｉ 用 Ｄ Ｓ 信号 ， 需通过 判 断 Ｒ Ｓ 信 号大 小 确 定输 入 信 号强 度 ， 只 ＳＩ 无

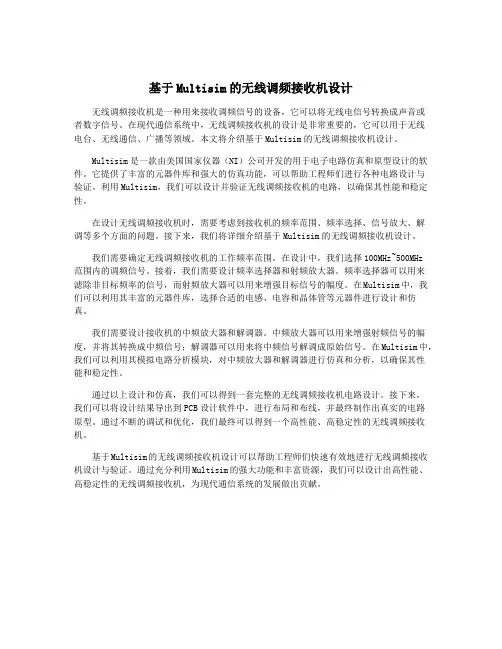

基于Multisim的无线调频接收机设计
基于Multisim的无线调频接收机设计无线调频接收机是一种用来接收调频信号的设备，它可以将无线电信号转换成声音或者数字信号。
在现代通信系统中，无线调频接收机的设计是非常重要的，它可以用于无线电台、无线通信、广播等领域。
本文将介绍基于Multisim的无线调频接收机设计。
Multisim是一款由美国国家仪器（NI）公司开发的用于电子电路仿真和原型设计的软件。
它提供了丰富的元器件库和强大的仿真功能，可以帮助工程师们进行各种电路设计与验证。
利用Multisim，我们可以设计并验证无线调频接收机的电路，以确保其性能和稳定性。
在设计无线调频接收机时，需要考虑到接收机的频率范围、频率选择、信号放大、解调等多个方面的问题。
接下来，我们将详细介绍基于Multisim的无线调频接收机设计。
我们需要确定无线调频接收机的工作频率范围。
在设计中，我们选择100MHz~500MHz范围内的调频信号。
接着，我们需要设计频率选择器和射频放大器。
频率选择器可以用来滤除非目标频率的信号，而射频放大器可以用来增强目标信号的幅度。
在Multisim中，我们可以利用其丰富的元器件库，选择合适的电感、电容和晶体管等元器件进行设计和仿真。
我们需要设计接收机的中频放大器和解调器。
中频放大器可以用来增强射频信号的幅度，并将其转换成中频信号；解调器可以用来将中频信号解调成原始信号。
在Multisim中，我们可以利用其模拟电路分析模块，对中频放大器和解调器进行仿真和分析，以确保其性能和稳定性。
通过以上设计和仿真，我们可以得到一套完整的无线调频接收机电路设计。
接下来，我们可以将设计结果导出到PCB设计软件中，进行布局和布线，并最终制作出真实的电路原型。
通过不断的调试和优化，我们最终可以得到一个高性能、高稳定性的无线调频接收机。
基于Multisim的无线调频接收机设计可以帮助工程师们快速有效地进行无线调频接收机设计与验证。
通过充分利用Multisim的强大功能和丰富资源，我们可以设计出高性能、高稳定性的无线调频接收机，为现代通信系统的发展做出贡献。
课程设计：调频接收机设计报告
课程设计报告：调频接收机设计一、实验目的：通过本课程设计与调试，提高动手能力，巩固已学的理论知识，要求掌握、基本的调频接收机各单元电路的组成和调试方法，了解集成电路单片接收机的性能及应用。
二、调频接收机的主要技术指标调频接收机的主要技术指标有：1．工作频率范围接收机可以接受到的无线电波的频率范围称为接收机的工作频率范围或波段覆盖。
接收机的工作频率必须与发射机的工作频率相对应。
如调频广播收音机的频率范围为88～108MH，是因为调频广播收音机的工作范围也为88～108MHz2．灵敏度接收机接收微弱信号的能力称为灵敏度，通常用输入信号电压的大小来表示，接收的输入信号越小，灵敏度越高。
调频广播收音机的灵敏度一般为5～30uV。
3．选择性接收机从各种信号和干扰中选出所需信号（或衰减不需要的信号）的能力称为选择性，单位用dB（分贝）表示dB数越高，选择性越好。
调频收音机的中频干扰应大于50dB。
4．频率特性接收机的频率响应范围称为频率特性或通频带。
调频机的通频带一般为200KHz。
5．输出功率接收机的负载输出的最大不失真（或非线性失真系数为给定值时）功率称为输出功率。
三、调频接收机组成调频接收机的工作原理图一调频接收机组成框图一般调频接收机的组成框图如图一所示。
其工作原理是：天线接受到的高频信号，经输入调谐回路选频为f1，再经高频放大级放大进入混频级。
本机振荡器输出的另一高频f2亦进入混频级，则混频级的输出为含有f1、f2、（f1+f2）、（f2-f1）等频率分量的信号。
混频级的输出接调频回路选出中频信号（f2-f1），再经中频放大器放大，获得足够高增益，然后鉴频器解调出低频调制信号，由低频功放级放大。
由于天线接收到的高频信号经过混频成为固定的中频，再加以放大，因此接收机的灵敏度较高，选择性较好，性能也比较稳定。
四.单元电路设计一．高频功率放大电路如下图所示为共射级接法的晶体管高频小信号放大器。
他不仅要放大高频信号，而且还要有一定的选频作用，因此晶体管的负载为LC并联谐振回路。
基于Multisim的无线调频接收机设计
基于Multisim的无线调频接收机设计无线调频接收机是一种电子设备，用于接收无线电信号，并将其转换为音频信号，在通信、广播和其他应用中广泛应用。
在现代无线通信领域，无线调频接收机已成为必不可少的设备之一。
本文将介绍如何使用Multisim软件设计并模拟一个基本的无线调频接收机。
我们将从理论上讨论无线电接收机的工作原理，并使用Multisim软件进行模拟实现。
1. 无线调频接收机的工作原理无线调频接收机的主要工作原理是将无线电信号从天线中捕获并将其转换为与之同步的局部振荡器信号。
该局部振荡器信号经过混频器和滤波器处理，输出中频信号。
该中频信号经过放大器和解调器处理后，最终输出音频信号。
为了设计无线调频接收机，我们需要将其分为几个基本模块。
这些模块包括：1）射频放大器：在此模块中，我们使用同轴电缆将输入无线电信号传送到接收机中。
然后，它将无线电信号放大，并将其发送到混频器。
2）混频器：在此模块中，我们将输出由射频放大器产生的信号（RF信号）与局部振荡器的输出（LO信号）混合在一起，产生中频信号。
3）中频放大器：中频放大器被设计用来增加中频信号的振幅。
这使得中频信号更容易处理和解调。
4）解调电路：解调器被设计用来将经过放大的中频信号转换为音频信号。
解调器主要将信号的振幅分离并复制到一个新的音频载波上。
5）音频输出电路：这个模块被设计用来将解调后的信号从解调器输出，输出的信号可以连接到扬声器或其他音响设备。
在Multisim模拟前，我们需要确定接收机的一些关键参数。
这些参数包括：1）局部振荡器频率：这是我们将用来混合RF信号的频率，通常在300kHz-1.2GHz之间。
2）射频信号频率：这是我们要接收的无线电信号的频率，可以从天线上接收到。
4）混频器和放大器的增益：这是我们需要使用的两个关键参数，混频器和放大器的增益应设定为满足设计规格的最小值。
根据以上参数和电路设计原理，我们可以开始使用Multisim软件实现无线调频接收机的模拟。
收藏！经典超再生FM接收机电路图，简单到可自制
收藏！经典超再生FM接收机电路图，简单到可自制由分离元件组装的FM接收机中，超再生式具有灵敏度比较高、电路比较简单、制作和调试比较容易。
在很长的一段时间里，超再生式FM接收机，是很多爱好者动手制作必做的机型。
1、电路原理如下图所示，是超再生FM接收机电路图。
超再生FM接收机电路图电路的左边，是高频三极管组成的超再生检波器，能将调频信号变为调幅信号，并检波得到音频信号。
电路的右边，是有VT2和VT3组成的音频放大器，对检波得到的音频信号进行放大，VT3构成射极跟随器输出，以便驱动低阻抗的普通耳机。
超再生的检波原理如下图所示。
超再生的检波原理三极管VT1与极间分布电容C0、谐振回路（L1、C1、C2）、反馈电容C5构成电容反馈式振荡电路。
L2是高频扼流线圈，R2、C6在此处构成阻塞振荡，从而产生控制电压，使电路工作在超再生状态。
调频信号被调谐回路接收后，在回路两端形成与调频信号相对应的电压，经过VT1检波后，在R2上得到音频信号。
2、元器件选择与制作调谐回路L1的自制方法如下图所示。
调谐回路L1的制作用直径1.5mm的镀银铜线（如无法找到，普通单股铜丝也行，只是效果稍差。
）在直径10mm的钻头柄上绕2匝，匝间距1mm，然后脱胎成空心线圈。
高频扼流线圈L2的自制方法如下图所示。
高频扼流线圈L2的自制方法用直径0.1mm左右的高强度漆包线，在一个200kΩ的电阻上，密绕50匝，线圈的引线焊在电阻的引脚上。
其余部分没有特别之处，用常规方法自制即可。
3、电路调试电路调试第一步，调试工作点。
如下图所示，是调节VT3和VT1的工作点。
调节VT3和VT1的工作点调节R3使VT3的集电极电流在10mA左右。
调节R1使VT1的集电极电流在1.8mA左右。
此时转动可变电容C1，应该能听到“丝丝”白噪声，说明VT1已经起振，电路进入工作状态，如果没有起振，可以重新调节R1，直到起振。
电路调试第二步，调整覆盖频率。
这个调整，如果有信号发生器，会比较容易，如果没有，只能配合一台收音机来参照调整。
基于Multisim的无线调频接收机设计
基于Multisim的无线调频接收机设计无线通信技术在现代通信网络中扮演着至关重要的角色。
无线调频调制是用于高频信号传输的最常见技术之一。
无线调频接收机是接收无线电信号的设备，其性能直接决定了无线通信系统的可靠性和高效性。
在本文中，我们将介绍一个基于Multisim的无线调频接收机的设计。
设计目标无线调频接收机主要由三个部分组成：前置放大器，中频放大器和解调器。
其设计目标是实现以下性能：1. 输入信号的频率范围为100 MHz到1 GHz。
2. 电路的增益不小于40 dB，在整个频率范围内保持稳定。
3. 前置放大器和中频放大器的输入和输出阻抗匹配良好，以确保最大功率传输。
4. 解调器能够提供高品质的音频输出，并保持良好的抑制性能。
电路设计前置放大器前置放大器的主要任务是放大输入信号，并将其转换为中频信号。
我们采用了一个BFR93A双极晶体管作为前置放大器。
该晶体管具有高增益和低噪声等优点，是前置放大器设计的理想选择。
为了确保良好的匹配性能，我们采用了一只Helical Antenna作为输入部件，它是一个螺旋构造的天线。
该天线具有高效的扫描性能和低环境影响，适用于频率范围在100 MHz到1 GHz之间的应用。
中频放大器中频放大器的主要任务是进一步放大信号，并使其达到解调器所需的电平。
我们采用了一个JFET（Junction Field-Effect Transistor）作为中频放大器。
该晶体管具有高输入阻抗，低噪声和稳定性能。
此外，JFET还具有较低的交叉调制，这使其成为中频放大器的另一理想选择。
解调器解调器的主要任务是将调频信号转换为基带音频信号。
我们采用了一个单端AM解调器电路。
该解调器利用了一个慢放电电容器，它在一个音频信号被截取的同时，利用一个运放进行了同步检测。
实现我们利用Multisim来模拟和测试设计的无线调频接收机。
通过模拟和测试，我们确定了输入输出的频率、增益和阻抗匹配性能，并优化了电路的设计。
基于Multisim的无线调频接收机设计
基于Multisim的无线调频接收机设计引言:在现代通信系统中，无线调频接收机是一种十分重要的设备，它能够接收并解调调频信号以提取原始信息。
无线调频接收机的设计需要兼顾灵敏度、抗干扰性、频谱效率等指标，因此需要进行精心的设计和测试。
Multisim是一款功能强大的电子电路仿真软件，可以帮助工程师们在设计电路时进行仿真和测试，提高效率和降低成本。
本文将以Multisim 为工具，介绍一种基于Multisim的无线调频接收机设计方案。
无线调频接收机的基本原理:无线调频接收机由天线、射频前端、中频处理、解调器和数字处理等部分组成。
其基本原理是通过天线接收调频信号，并经过射频前端的放大和滤波后进入中频处理单元，最终通过解调器提取原始信息。
在这个过程中，灵敏度、抗干扰性和频谱效率是设计的关键指标。
基于Multisim的无线调频接收机设计:1. 射频前端设计:在无线调频接收机中，射频前端起着放大和滤波的作用，是整个接收机的重要组成部分。
在Multisim中，可以利用各种模拟元件和射频模型来搭建射频前端电路，并通过仿真分析其放大和滤波性能。
可以通过Multisim中的RF模块来模拟射频信号的传输和放大过程，验证射频前端的设计效果。
2. 中频处理设计:中频处理单元需要对射频信号进行混频和滤波处理，将其转换为中频信号，并进行放大和滤波。
在Multisim中，可以使用混频器、滤波器和放大器等模块来搭建中频处理电路，并对其进行仿真测试。
通过Multisim的信号分析功能，可以验证中频处理单元的性能和稳定性。
3. 解调器设计:解调器是无线调频接收机中的核心部分，其性能直接影响到接收机的解调效果和信息提取能力。
在Multisim中，可以利用数模混合技术搭建解调器电路，并通过仿真分析其解调性能。
可以利用Multisim中的数字信号处理模块来模拟解调过程，并评估解调器的性能。
4. 整体系统调试:在设计完成各个部分的电路之后，可以将它们组合在一起构成完整的无线调频接收机系统，并在Multisim中进行整体系统的调试和测试。
基于Multisim的无线调频接收机设计
基于Multisim的无线调频接收机设计无线调频接收机是一种电子设备，用于接收无线电信号并转换成可用的音频或数字信号。
本文基于National Instruments公司的Multisim软件，介绍如何设计一个简单的无线调频接收机。
首先，需要了解一些电子元件的基本原理。
调频是一种模拟信号调制方式，可以用一个VCO（压控振荡器）产生一定频率范围内的正弦波信号，然后将待调制信号与VCO的信号相加，形成频率偏移的载波信号。
这个载波信号包含原始信号的信息，可以通过解调还原出原始信号。
在Multisim中，可以使用电路模型代替实际元件，完成电路设计。
我们需要使用一些基本元件，如电容、电阻、二极管和晶体管等。
首先，设计一个VCO电路。
我们选择CD4046B是一个CMOS相锁环，它可以用作VCO。
将引脚10和11连接到电源VCC，引脚8连接到地GND，引脚14连接到RC滤波电路的输入。
在这里，我们将电容和电阻组成一个RC滤波器，用于帮助过滤杂波。
可以选择适当的电容和电阻值，以获得预期的截止频率。
接下来，设计一个前置放大器，用于放大载波信号并将其传输到解调器。
此处选择NPN晶体管2N3904作为前置放大器。
将晶体管引脚1连接到电源VCC，引脚3连接到地GND，引脚2和引脚4分别连接到VCO输出和解调器的输入。
这里建议使用反向二极管连接到VCO 输出和晶体管基极，以防止VCO电压超过晶体管的最大额定值。
最后，设计解调器电路。
需要选择合适的解调器类型，将载波信号解调回原始信号。
这里使用了一个简单的调幅解调器电路，使用二极管整流器和RC滤波器过滤高频噪声。
将解调器输出连接到扬声器或其他音频设备，以便听取音频信号。
在Multisim中模拟电路行为，并调整元件参数以获得最佳性能。
完成此步骤后，可以制作实际的电路板，并使用示波器等测试仪器进行测试和调试。
总结来说，基于Multisim的无线调频接收机设计是一个非常有趣和有效的学习和实践电子技术的方法。
二次变频调频收音机电路图
二次变频调频收音机电路图
见附图１。
Ｆ１（ＢＰ８８０４）是８７～１０８ＭＨｚ的陶瓷带通滤波器，其中心频率是９７．３ＭＨｚ，外形见图２ａ所示。
Ｖ１与Ｒ１、Ｌ１组成一级高频预放，它可以使接收灵敏度明显增加。
该机采用了二次变频的方法来提高镜像频率抑制比，这样可增设多级高放电路而不受镜像频率的干扰。
ＩＣ１是ＦＭ专用高频头电路ＴＡ７３３５，内部包括高放、本振、混频等功能，工作电压为２～６Ｖ，引脚①是信号输入端；②是电源的正端；③和④是高放电路；⑤接地；
⑥为中频输出端；⑦是本振回路；⑧接ＡＦＣ电压。
ＩＣ２是调频接收机专用的中频放大电路ＭＣ３３６１，只需在其外接少量的元件，就可以完成二次变频、中放、鉴频、音频放大等功能。
从ＩＣ１的⑥脚输出的第一中频信号进入ＭＣ３３６１的{16}脚，与Ｘ３（１０．２４５ＭＨｚ）信号再次混频，差出４５５ｋＨｚ第二中频信号由Ｘ３耦合，因而实现了二次变频。
电路的电感均可自制。
如果购不到带通滤波器ＢＰ８８０４，可用附图２（ｂ）电路代替，图中的Ｌｏ用∮０．５ｍｍ漆包线在∮４ｍｍ圆棒上绕５圈脱出而成；Ｌ１、Ｌ２、Ｌ３的线材及绕制方法与Ｌｏ相同，Ｌ１、Ｌ２均为４Ｔ，Ｌ３为３Ｔ；Ｔ１、Ｔ２采用调帽式中频变压器改制，数据见图１所示，绕制Ｔ１时要注意初次级的同名端。
Ｃ０是调频收音机常用的可变电容器，电容值一般在３．５～２０ｐＦ可调。
整机调试主要调节Ｌ２、Ｌ３，使能差出１０．７ＭＨｚ中频信号，然后调整Ｔ１、Ｔ２使声音最佳为止，必要时可调整电感圈数来
满足调试要求。
6.5MHz调频接收机的优化设计
功 能达 到最佳 。最 后把 解调 后 的音频 信 号送 给
Ｌ ３６对其信号进行放大， Ｍ８， 来驱动扬声器工作， 从而
完成接收机的全部工作。 １ 研发方向和技术关键 ． ２ ①采用二次变频技术， 增加接收机的稳定性；
②增 加接收 机的灵敏 度 ， 展频 带宽度 ； 扩 ③对 接收机 的静噪 电路进行 优化 。 １ ． ３主要技术 指标
ｔ ｎ ｏ ｏ ｂｅｂ ｌｎ ｅ ｏ ｂｅ ｄｆｅｅ ｔａ ｘ ｒ ａ ｌ ｅ， ｅｅ ｅ ｄ ｌ ｒｓｕ ｌｈｃｒｕｔ ｉ ｉ ｇ ａ ｌ ｅ， ｉ ｆｄ ｕ ｌ— ａａ ｃ ｄ ｄ ｕ ｌ－ ｉ ｒ ｎｉｌ ｏ ｍｉ ｅ， ｍｐｉ ｒｓ ｒｏｄ ｍｏ ｕ ￣ｏ ， ｅｃ ｉ ｉ ｌ ｔ ｍｐ ｉ ｒ ｉ ｆ ｔ ｑ ｃ ，ｍ ｉ ｎ ｉ ｆ ｉｔｇａ ｉｃｉ ｎ ｔｒｆｔｒ， ｐ ｒ ｓｏ ， ｅ ｕ ｎ ｙｓ ｌｃｉｅｃｒｕｔ ｎ ｒ ｅｃ ｐ ｃｔ ｒ ｓ ｉ ａｏ ｉ ｕｔ ｆｈ ａ ｎｅ ｒｌ ｓｒｍｉａｏ ， ｌ ｓ ｕ ｐ ｅ ｓｒ ｆ ｑ ｅ ｃ ｅｅｔ ｉｃ ｉａ ｄｔ ｅ －ａ ａ ｉ ｃｌ ｔｒｃ ｃ ｉｏ ｅｍ － ｄ ｉ ｅ ｓ ｓｒ ｖ ｈ ｏ ｏ ｌ ｒ ｔ
ｒ ｓ ｌ ｉ ｔ ｄ ｌ － ｖ ｌ ｉｃ ｉ ｗｉ ｏ ｔ ｎ ｅｆ ｒ ｎ ｅｏ ｅｉ ｇ ｅ ｕ ｎ ｙ ｅ ｕ ｔ ｓ ｏ ａ ｄ ｍｕ ｔ ｌ ｅ ｒ ｕ ｔ ｔ ｕ ｔｒｅ ｅ ｃ ｆ ｈ ｉｅ ｃ ｈ ｉ ｔ ｍａ ｅｆ ｑ ｅ ｃ ． ｒ
②频率特性 ： 通频带为 ２０ Ｈ 。 ０Ｋ ｚ
１ ． ４电路总 体框 图 由 ＭＣ ３ １Ｌ ８ ３ ６ 、Ｍ３６等组 成 的接 收机 具 有 灵 敏 度高 、 带 宽等 优点 ， 频 其总 体设 计框 图如 图
用高频头制作调频接收机
用高频头制作调频接收机笔者有一块闲置的通视V型内置信息卡，想把卡上的高频头好好利用，经查阅相关资料后，拆下高频头并增加外围元件，成功制作了一台性能很好的全频道调频接收机，使用效果令人满意。
因卡上的高频头自带的中放电路，能输出独立音、视频，这就减少了制作过程中的调试点，简化了电路，只要元件焊接无误就能制作成功和获得良好的性能。
现将制作方法介绍如下，供广大爱好者参考：1.原高频头为FC接口一体化高频头，使其脱离PC控制改为手动控制，需要对高频头做些小改动。
小心撬开高频头的屏蔽外壳能看到三片集成电路，它们的名称、功能和改动说明参见表1。
因集成电路的引脚较密，改动时需要小心。
改动后的高频头针脚定义见表2，频段选择原理见表3，整个电路原理图如附图所示。
2.调谐电位器采用l00kΩ多圈的专用调谐电位器，如果在市场上难购到，可用老式电视的预选板。
笔者所用的为12位自带频段选择的预选板，它的电位器通过齿轮传动转动，有较高的调谐精度，也能达到较好的调谐效果。
为方便使用，除一个用于主要调谐外，其余11位可以用来存台；虽说机械存台数量少了点，但总比没有好吧。
3.为了能直观的大概知道接收频率，可以用满偏电流为100μA的表头，通过电位器对调谐电压的分压接法来指示。
4.整个电路都可以安装到通用实验电路板上，为了获得更高的性能，需要将电源部分加屏蔽罩。
屏蔽罩可用薄铜片自行焊制，调谐电压输入线最好采用单心屏蔽线。
其余元件均无特殊要求。
制作后的接收机可以接收49MHz～865MHz范围内的调频信号，因接收频率范围广，可以在要求不高的条件下用作频率指示器。
笔者自制了一套用普通调频收音机接收信号的无线话筒，有本文介绍的调频接收机配合可以很方便、快捷地把无线话筒的发射频率调至普通调频收音机接收的频率范围内。
基于CXA1019的调频接收机电路设计电路图
基于CXA1019的调频接收机电路设计电路图基于CXA1019集成电路高质量的调频接收机电路如图所示。
CXA1019是一个双极硅单片FM / AM收音机接收器IC从索尼。
内置的CXA1019内部设计电路包括RF放大器，混频器，振荡器，中频放大器，积分检测电路，调整LED驱动器的电子音量控制，探测器等调频IC的部分只有在这个电路中使用。
该IC可供电3至7V DC之间的任何可以驱动8欧姆扬声器。
电路图调频接收机电路CXA1019电路描述电感L1，L2和电容C4，C6，C7形式的振荡电路振荡器部分内置的IC。
如果15针的输出是通过电阻R1接地。
C1是R1的交流旁路电容。
电容C16是纹波过滤。
LED D1是一个调整指标。
输出内置的探测器阶段(pin24)加上内置自动对焦放大级通过电容C19，锅R2和电容C18输入(引脚25)。
锅R2可以作为音量控制，因为它控制输入音频放大器阶段。
电容C15夫妇的音频输出到扬声器和C14是一种噪声旁路电容。
C5的仅仅是一个电源滤波器，而C20的夫妇天线的IC FM 射频输入(pin13)。
使用10MHz的陶瓷过滤器过滤调频中频输出，15针，适用于FM中频输入pin18。
电容C2是用于绕过音频功率IC内部的功放部分的噪音。
这个功放部分的输出大约是500MW。
电容C1和变压器T1与IC内部的调频鉴频电路。
电阻R3为AGC部分的反馈电容。
注意事项质量好的印刷电路板组装的电路。
用于L1，2.75圈22漆包铜线缠绕上一个直径为5mm的塑料前。
为L2，3.75圈22漆包铜线缠绕5mm的塑料前。
T1是一个调频中频变压器。
CF1的10.7MHz的FM陶瓷滤波器C4是一个30pF的双刚FM调谐电容。
该电路可从任何3V至7V DC之间供电。
使用电池供电的电路，减少噪音和提高性能如果你使用电池消除器，那么它必须是良好的监管和不受噪音干扰。
K1可以一个3W，8欧姆扬声器。
A1可以是一个100厘米长的鞭状天线。
基于Multisim的无线调频接收机设计
基于Multisim的无线调频接收机设计1. 引言1.1 背景介绍引言传统的基于模拟电路的调频接收机设计存在着诸多缺点，如频率稳定性差、抗干扰能力低、成本较高等问题。
为了克服这些问题，并提高无线通信系统的性能，人们不断探索新的无线调频接收机设计方法。
本文旨在探讨基于Multisim的无线调频接收机设计方法，通过系统设计、调频接收机设计、信号处理、性能测试以及仿真与实验结果的分析，总结这一设计方法的特点和优势，为无线通信技术的发展提供参考和借鉴。
1.2 研究意义无限的电磁波资源，使得无线通信技术得到了迅速发展。
调频接收机作为无线通信系统的核心部件之一，在无线通信领域具有重要的研究意义和实际应用价值。
调频接收机设计是无线通信系统中的关键环节，直接影响着通信质量和系统性能。
通过深入研究和改进调频接收机的设计，可以提高无线通信系统的灵敏度、抗干扰能力和接收距离，从而提升通信质量和用户体验。
随着物联网、5G等新兴技术的快速发展，对调频接收机的性能要求也在不断提高。
深入研究和优化调频接收机的设计可以为新兴技术的落地应用提供有力的支撑，推动无线通信技术的进步和发展。
调频接收机设计还涉及到信号处理、模拟电路设计等多个领域的知识和技术，对研究人员和工程师的综合素质和技能水平提出了更高的要求。
研究调频接收机设计具有促进学术交流、培养人才和推动科研成果转化的重要意义。
对基于Multisim的无线调频接收机设计进行研究具有重要的意义和价值，对提高无线通信技术的水平和推动相关领域的发展具有积极作用。
2. 正文2.1 系统设计系统设计是无线调频接收机设计中最关键的一步。
在设计过程中，我们需要考虑到整个系统的功能和性能需求，包括频率范围、带宽、灵敏度以及抗干扰能力等方面。
我们需要确定接收机的频率范围。
根据应用场景的需求，我们可以选择不同的频率范围，比如FM广播、无线电通信等。
接着，我们需要确定接收机的带宽，带宽的选择会影响接收机的灵敏度和动态范围。
基于Multisim的无线调频接收机设计
基于Multisim的无线调频接收机设计无线调频接收机是一种可以接收调频信号的电子设备，广泛应用于无线通信系统中。
它能够接收不同频率的无线信号，并将其转换为可供后续处理的基带信号。
基于Multisim 的无线调频接收机设计是一项关于利用Multisim软件来构建和测试无线调频接收机的实验性工作。
本文将介绍基于Multisim的无线调频接收机设计的相关理论知识和实验步骤。
一、无线调频接收机的基本原理无线调频接收机是一种接收调频信号的无线电设备。
在无线通信系统中，调频调制是一种常见的调制方式，它通过改变载波频率来传输信息。
无线调频接收机的基本原理是接收来自天线的无线信号，并通过解调电路将其转换为基带信号。
基带信号经过后续处理可以得到原始信号的信息。
二、Multisim软件介绍Multisim是由National Instruments开发的一款用于电子电路仿真的软件。
它能够模拟各种电子电路的工作情况，并可用于教学、研究和工程设计。
Multisim软件提供了丰富的元件库和仿真功能，能够帮助工程师和科研人员快速高效地设计和验证电路方案。
1. 信号接收和解调电路设计在Multisim中选择适当的元件（如天线、滤波器、放大器、混频器、解调器等）进行电路设计。
根据实际情况，确定合适的频率范围和信号调制方式。
然后连接各个元件，并进行仿真分析，验证电路设计的可行性和稳定性。
2. 信号处理和滤波设计接收到的调频信号经过解调后，需要进行信号处理和滤波。
在Multisim中，可以选择合适的数字信号处理器（DSP）和滤波器进行电路设计和仿真。
通过调节滤波器参数和信号处理算法，优化信号质量和抑制干扰。
3. 效果验证和性能分析设计好无线调频接收机电路后，需要对其性能进行验证和分析。
在Multisim中可以进行各种实验和参数测试，评估接收机的灵敏度、带宽、抗干扰能力等性能指标。
通过实验结果，可以对接收机进行调整和改进，以满足实际应用需求。
调频调幅收音机设计(毕业设计)
诚信申明本人申明：我所呈交的本科毕业设计（论文）是本人在导师指导下对四年专业知识而进行的研究工作及全面的总结。
尽我所知，除了文中特别加以标注和致谢中所罗列的内容以外，论文中创新处不包含其他人已经发表或撰写过的研究成果，也不包含为获得北京化工大学或其它教育机构的学位或证书而已经使用过的材料。
与我一同完成毕业设计（论文）的同学对本课题所做的任何贡献均已在文中做了明确的说明并表示了谢意。
若有不实之处，本人承担一切相关责任。
本人签名：年月日调频调幅接收机XXXXXXXX专业XXX班学号XXXXXXXX指导教师XXX副教授摘要收音机的发展一般经过电子管、晶体管再到集成电路。
集成电路收音机由于使用元器件少、可靠性强、耗电省、成本低、重量轻、体积小等优点，已经开始取代分立元件式晶体管收音机。
此接收机采用的就是单片调频调幅集成电路ULN2204。
UNL2204集成电路有以下几个特点：其内部几乎包括了收音机所必需的电路，有独立的调幅振荡器、调幅双平衡混频器、调幅和调频中频放大器、调幅和调频解调器、AGC电路、AFC电路和功率放大器等。
为使外接元件少且便于集成，ULN2204内部大量采用直接耦合的电路形成；工作电压范围宽。
UNL2204内部设有精密稳压电路，而且外加电源电压的范围大，其允许变动的范围为3～12V；用集成双差分放大电路组成混频器，提高了对信号中干扰成分的抑制能力；灵敏度高。
具有5级中频放大，级间均采用直接耦合。
前4级可以加AGC控制；外接元件少。
中频放大直接耦合，无需外接元件。
整个功率放大部分只接1只退耦电容；功率放大器的输入阻抗高，约为200千欧姆；调幅收音机与调频收音机的转换十分简单，仅用1只2*2波段开关，控制UNL2204内部的电子开关，完成调幅收音与调频收音的转换。
此调频调幅接收机的电源供给采用自带直流稳压电源直接供给。
关键词：调频调幅接收机ULN2204 集成电路FM-AM ReceiverAbstractThe development of general over the radio tubes, transistors to integrated circuits. IC Radio as the use of fewer components, reliability, low power consumption, low cost, light weight, small size, etc., has begun to replace discrete transistor radio. This receiver is used in single-chip FM-AM IC ULN2204. UNL2204 IC has the following characteristics: its internal includes almost necessary for the radio circuit, independent amplitude modulation oscillator, amplitude modulation double-balanced mixer, IF amplifier AM and FM, AM and FM demodulator, AGG circuit, AFC circuit and power amplifier. To enable small and easy to integrate external components, ULN2204 house a large number of direct-coupled circuit formation; wide operating voltage range. UNL2204 are equipped with sophisticated internal regulator circuit, and the external power supply voltage range, which allows changes in the range 3～12V; pairs of differential amplifier with the integrated circuit mixers improve the components of the signal interference suppression capabilities; sensitivity high. With a 5-IF amplification, direct coupling between stages are used. 4 can be added before the AGC control; fewer external components. IF amplification direct coupling don’t have access external components. Then the power amplifier part of a retreat is only dual capacitor; power amplifier input impedance high, about 200 thousand ohms; AM radio and FM radio conversion is very simple, only a 2 * 2 band switch, the control electronics within the UNL2204 switch, the completion of AM radio and FM radio conversion. The FM-AM receiver with built-in power supply DC power supply directly to the supply.Key words:FM AM Receiver ULN2204IC目录前言 (1)第1章课题研究价值 (2)第1.1节选题背景 (2)第1.2节调频调幅接收机的概述 (2)第1.3节调频调幅接收机形式及用途 (4)第2章直流稳压电源设计 (6)第2.1节直流稳压电源的基本组成 (6)第2.2节直流稳压电源的设计 (8)第3章调频调幅接收机电路及工作原理 (12)第3.1节UNL2204单片集成电路 (12)第3.2节调频调幅接收机的原理图及工作原理 (17)第4章调频调幅接收机的设计 (21)第4.1节方案选择与技术指标 (21)第4.2节元器件的选择 (21)第4.4节调试说明 (28)第5章安装过程及注意事项 (32)第5.1节故障检测及处理 (32)结论 (35)附录 (36)参考文献 (39)致谢 (40)前言集成电路具有体积小、功耗低、可靠性高、性能好、使系统整机实现很少调整或者不调整等优点，通信电子电路正迅速向集成方向发展。
基于Multisim的无线调频接收机设计
基于Multisim的无线调频接收机设计无线调频（FM）接收机是一种帮助我们接收无线电广播信号的设备，它能够通过调整接收频率，接收并解调广播信号，然后将其转化为可听的声音。
在本文中，我们将使用National Instruments公司的软件Multisim来设计一个基于FM接收机的电路。
我们需要明确设计所需的元件。
一个典型的FM接收机电路由以下几个主要的电路组成：1. 频率调谐电路：用于选择所需的接收频率。
它由一个变量电容和电感组成。
通过调节电容的值来调整接收频率。
2. 中频放大器（IF Amplifier）：接收器的前端电路，用于增强接收信号的弱度。
它通常由多个放大级组成，其中每个级别都由晶体管构成。
3. 预降噪电路（Pre-emphasis Circuit）：用于增强音频信号的高频成分，以提高音质。
它通常由一个电容和一个电阻组成，其中电容和电阻的值是根据所需的频率响应来选择的。
4. 解调器电路（Demodulator Circuit）：用于将接收的FM信号解调为音频信号。
最常用的解调方法是使用一个相移解调器电路，它由一个锁相环（Phase-Locked Loop，PLL）组成。
5. 音频放大器（Audio Amplifier）：用于增强解调的音频信号的强度，使其可以驱动扬声器。
在Multisim中，我们可以使用不同的组件模型来构建这些电路。
我们可以使用可变电容器和电感器模型来构建频率调谐电路，使用晶体管模型来构建中频放大器，使用电容和电阻器模型来构建预降噪电路等等。
一旦我们完成了电路设计，我们可以使用Multisim来进行仿真。
我们可以模拟不同频率的信号输入到电路中，然后观察电路的响应。
通过调整电容和电感的值，我们可以调整电路的接收频率。
通过观察解调后的音频信号的波形，我们可以评估电路的解调效果。
通过Multisim的仿真功能，我们可以对设计进行快速验证，并对电路进行调整和改进。
这样，我们可以减少实际制作和测试所需的时间和成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一种实用的调频接收机电路设计方法
张景伟，孙延光
武汉大学电子信息学院，武汉（430079）
E-mail：Zhangjingwei153223127@
摘要：本调频收音机主要由FM/AM收音机芯片CXA1691、DAC芯片MX7228，锁相环CD4046和单片机AT98S52组成。
收音机以单片机AT98S52为控制核心,通过DA转化调节频率变化，实现了88MHz-108MHz的自动电台搜索和非易失性存储以及手动微调及显示等基本功能;此外，本收音机还使用了实时芯片，能显示时间。
本机使用DC-DC转化实现了干电池供电。
系统的可靠性能优良，人机界面友好，完全达到了设计要求。
关键词：调频，锁相环，DC-DC变换，CXA1691，DS12887
1．引言
我们的设计主要由三部分组成：一﹑索尼公司的一款收音芯片CXA1691，它是索尼公司在20世纪80年代后期正式推出的集调幅、调频、锁相环、立体声解码等电路为一体的AM/FM立体声收音集成电路。
二﹑锁相环芯片BU2614，通过合理的设计环路滤波器我们能够很好的是频率稳定在88M到108M。
三﹑DC-DC变换电路的设计，为了实现系统的低功耗和单电源供电，我们采用了DC-DC变换电路。
我们尝试了max770,max771,max731,max743,max660,max680,max664,max666,mc34063等，其中发现max770效果相当不错，能够输出+5V，电流在1A完全满足要求并且纹波比较小在100Mv 以内，若采用滤波措施效果更佳。
Max771在输出+12V也是不错的选择，但驱动能力有限我们发现在输出端加滤波电路都会降低它的驱动能力。
2．系统介绍
2.1接收电路设计
CXA1691S的电源电压适应范围宽，2～10V范围内电路均能正常工作；它具有立体声指示LED驱动电路以及FM静噪功能等等。
由于本系统没有涉及到调幅，所以芯片中的16脚（AM中频输入）、15脚（波段选择）、9脚（AM天线输入）和5脚（AM本振）均悬空，也可接电容到地。
我们将7脚（FM本振）和9脚（FM输入）与环路滤波器的输入相连，从而利用锁相环实现频率的可控。
具体电路见图一：
图1：CXA1691收音电路
我们设计的第二个主要部分是锁相环电路的设计。
在这里我们考虑了几种方案：
2.2锁相方案设计
方案一：使用D/A控制压控振荡器产生可变的本振频率，该方案的调谐方式比较简单，
很容易实现自动搜索功能，而且可以微调频率，使收音效果达到最佳状态。
通过调试软件调
试硬件，所以调试相对容易些。
但它也有两个大缺点：一是D/A转换器产生的信号幅度是
量化的，它不能精确地锁定本振频率；二是没有环路控制，稳定性不及锁相环好。
但是通过
使用8位的DAC就可以使控制电压的步进为20mV,如果使用12位的DAC，则控制更精确。
显然这两个缺点是可以克服的。
方案二:采用PLL频率合成方式。
PLL频率数字调谐系统主要由压控振荡器 (VCO)、相位比较器(PD)、低通滤波器(LE)、可编程分频器、高稳定晶体振荡器组成，[1]其结构如下
图所示。
其中参考分频器，PD以及可编程分频器可以全部集成在芯片BU2614内部，VCO
振荡器输出fosc作为本振频率。
BU2614可以用单片机来控制。
高稳定度的晶振使得本振频
率稳定性极大地提高，而且通过单片机Array控制分频系数也可以实现频率步进扫
描、预置电台、电台存储等多种功能。
上述两种方案都是目前产品设计广泛使
用的，为了使收音效果稳定并实现自动
收台的连续性，我们决定采用方案二。
电路如图三：图2：锁相原理图
图3：锁相环电路
2.3电源设计
我们系统的另外一个有特色的部分就是DC-DC变换电路的设计。
我们尝试了很多方法，最终选用了[2]MAX770作为我们3V转5V的电源，max770效果相当不错，能够输出+5V，电流在1A完全满足要求并且纹波比较小在100Mv以内，若采用滤波措施效果更佳。
它的电路简单，输出电压也相当稳定。
具体电路如图四：
图4：3V转5V电源
我们的系统还有其他非常有特色的地方。
例如利用[3]DS12887时钟的显示，自动搜台锁台和掉电存储的功能都能够很好的实现。
3. 结束语
我们的设计是一款简单实用的调频接收机方案。
其中CXA1691的应用大大降低了电路设计的复杂性，它将大部分电路集成在一起增强了系统的稳定性。
我们曾利用NE564及一些辅助电路设计过收音电路，无论是收音的灵敏度还是信噪比都无法与这款芯片相媲美。
另外它集成了音频功率放大电路使音质也有了质的飞跃。
锁相环电路的设计在我们的设计中非常重要，尤其是环路滤波器的设计。
我们尝试过三极管电路，也尝试过LM358与LC电路结合，最终从频带宽度和稳定性上确定了方案。
参考文献
[1]﹑覃韦岭，张才朋，刘争红等调频收音机。
[2]﹑王水平 DC/DC变换器集成电路及应用．升压式DC/DC变换器。
[3]﹑周向红等 DS12887实时时钟芯片及应用研究。
One kind of pragmatic FM receiver wiring design method
Zhang Jingwei，Sun Yanguang
Wuhan University electronic information academy，Wuhan（430079）
Abstract
The frequency adjustment radio set is composed of FM/AM radio set chip CXA1691 , DAC chip MX7228 , lock appearance ring CD4046 and monolithic machine AT98S52 mainly. The radio set is to control core with monolithic machine AT98S52, fundamental functions such as readjusting and showing by the fact that DA changes memory and hand movement having adjusted frequency variation , having realized search for and only easy loss sex of 88 MHz-108MHz automations broadcasting station; Besides , originally, the radio set has used the real time chip , can demonstrate time. This machine uses DC-DC to change having realized dry cell current supply. The systematic reliability energy has been good , the man-machine interface has reached design demand amicable , complete.
Keywords：Frequency adjustment，lock appearance ring，DC-DC alternation，CXA1691，DS12887。
