调压柜培训资料(2010)
(完整版)10KV高压配电知识培训
作位置、试验位置之间移动。静触头的隔板（活门）安装在手车室的后壁上。
手车从试验位置移动到工作位置过程中，隔板自动打开，反方向移动手车则完
全复合，从而保障了操作人员不触及带电体。
二次接线插头
上接线端子
绝缘套筒内有真 空灭弧室及触头
下接线端子
手车式框架
端子排
合闸电磁铁
储能电机
分合闸指示
储能弹簧
三相灭弧柱及上、下口动触头：
运行状态：指断路器手车在工作位置、合闸 状态，二次电源投入，控制面板合闸指示红 灯亮，储能指示黄灯亮， “远方/就地”转 换开关在“远方”位，断路器出线连接电气 设备已受电运行，测控装置有设备运行参数 显示。
热备用状态：指断路器手车在工作位置、 分闸状态，二次电源投入，控制面板分 闸指示绿灯亮，储能指示黄灯亮， “远方/就地”转换开关在“远方”位， 综保装置指示电源电压正常，负荷电流 为0，断路器可随时根据运行需要合闸， 使设备投入运行。
状态时，才能打开后门；没有接地刀的开关柜必须在高压停电后（打 开后门电磁锁），才能打开后门。
40
2、开关柜联锁装置
• 开关柜具有可靠的联锁装置，满足五防的要求，切实保障了操作人员及设备的 安全
a、仪表室门上装有提示性的按钮或者转换开关，以防止误合、误分断路 器。
b、断路器手车在试验位置或工作位置时，断路器才能进行合分操作，而 在断路器合闸后，手车无法移动、防止了带负荷误推拉手车。
② 海拔高度: 一般不超过 1000 米 ③ 环境湿度: 日平均值不大于 95%，月平均值不大于 90% ④ 地震烈度: 不超过 8 度 ⑤ 其它条件: 没有火灾、爆炸危险、严重污染、化学腐蚀及剧
烈振动的场所
二、高压开关柜分类及型号含义
10kV高压开关柜培训教材

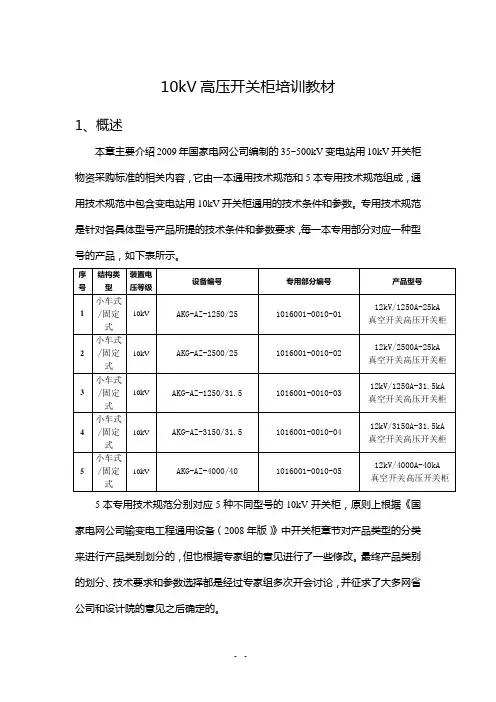

10kV高压开关柜培训教材1、概述本章主要介绍2009年国家电网公司编制的35~500kV变电站用10kV开关柜物资采购标准的相关内容，它由一本通用技术规范和5本专用技术规范组成，通用技术规范中包含变电站用10kV开关柜通用的技术条件和参数。
专用技术规范是针对各具体型号产品所提的技术条件和参数要求，每一本专用部分对应一种型号的产品，如下表所示。
序号结构类型装置电压等级设备编号专用部分编号产品型号1 小车式/固定式10kV AKG-AZ-1250/25 1016001-0010-0112kV/1250A-25kA真空开关高压开关柜2 小车式/固定式10kV AKG-AZ-2500/25 1016001-0010-0212kV/2500A-25kA真空开关高压开关柜3 小车式/固定式10kV AKG-AZ-1250/31.5 1016001-0010-0312kV/1250A-31.5kA真空开关高压开关柜4 小车式/固定式10kV AKG-AZ-3150/31.5 1016001-0010-0412kV/3150A-31.5kA真空开关高压开关柜5 小车式/固定式10kV AKG-AZ-4000/40 1016001-0010-0512kV/4000A-40kA真空开关高压开关柜5本专用技术规范分别对应5种不同型号的10kV开关柜，原则上根据《国家电网公司输变电工程通用设备（2008年版）》中开关柜章节对产品类型的分类来进行产品类别划分的，但也根据专家组的意见进行了一些修改。
最终产品类别的划分、技术要求和参数选择都是经过专家组多次开会讨论，并征求了大多网省公司和设计院的意见之后确定的。
通用技术规范标准将10kV开关柜归并划分为5种系列，按额定电流和开断电流分类包括额定电流1250A kA开断电流25kA；额定电流2500A 开断电流25kA；额定电流1250A 开断电流31.5kA；额定电流3150A 开断电流31.5kA；额定电流4000A 开断电流40kA共五类标准。
成套电气高低压开关柜知识培训
b. 间隔式交流金属封闭开关设备 间隔式与铠装式一样，某些元件也分设在单独隔室
内，但具有一个或多个非金属隔板。 c. 箱式交流金属封闭开关设备 除铠装式、间隔式以外的金属封闭开关设备。
2.按结构特征分
a.固定式 SF6负荷开关、真空负荷开关、压气负荷开关等均采用固
解决方案： 通过开发接地开关后门反向联锁和前下门反向联锁解决。 后门反向联锁：后门不关接地开关不能分闸。（已开发完成） 前下门反向联锁：前下门不关接地开关不能分闸。 接地开关不分闸后续操作就不能进行。
第二章 中压元件
一、真空断路器
1、断路器分类 按内部绝缘介质分：
少油断路器、真空断路器、SF6断路器及磁吹断路器 按操作机构分：电磁、弹簧、永磁 2.技术参数 2.1 额定电压（kV）：12（24、40.5） 2.2 额定电流（A）： 630、1250、1600、2000、2500、
第一和第二位特征数字不要求规定时，该处由字母“X”代替 如：IP4X、IPXX；附加字母和补充字母不要求规定时可以直 接省略。
组成 代码字母
第一位 特征数字
第二位 特征数字
数字或字母 IP
0 1 2 3 4 5 6
0 1 2 3 4 5 6 7
IP代码的组成及含义 对设备防护的含义 —— 防止固体异物进入 无防护 ≥φ50mm ≥φ12.5mm ≥φ2.5mm ≥φ1mm 防尘 尘密
JB/T 8754标准为推荐性而非强制性，因此开关柜命名不一 定完全遵循本标准。
产品： 按标准命名：KYN28A-12、XGN15-12、XGN87-12；
1.开关柜全型号组成（简化）
1.1.全型号组成的第1~3位按下表确定。（环网——H ）
成套电气高低压开关柜知识培训1[1]
![成套电气高低压开关柜知识培训1[1]](https://img.taocdn.com/s3/m/5435ff6fb9f3f90f76c61bea.png)
开断次数、额定短路关合电流、额定短路电流持续时间； 二次参数：控制和储能电压、过流脱扣线圈数量、防跳、闭锁
线圈、断路器内部二次原理图； 其他参数：型号、安装方式、外形尺寸、安装尺寸、机械寿命
成套电气高低压开关柜知识培训1[1]
6.额定峰值耐受电流（动稳定） 在规定使用和性能条件下，开关设备在合闸位置能够承载的额 定短时耐受电流第一个大半波的电流峰值。 50kA、 63kA 、 80kA 、 100kA 、 130kA 。
额定峰值耐受电流一般取额定短时耐受电流的2.55倍。
7.额定短路持续时间 开关设备在合闸位置能承载额定短时耐受电流的时间间隔。 0.5S，1S， 2S ，3S，4S。
成套电气高低压开关柜知识培训1[1]
2.按结构特征分 a.固定式
SF6负荷开关、真空负荷开关、压气负荷开关等均采用固 定安装方式。特点：运行可靠，维修不方便。 b.移开式
断路器手车、PT手车、计量手车、隔离手车等均采用移 开安装方式。特点：检修方便，梅花触头容易发生故障。 3.按使用场所分 a. 户内
IP3X：能阻挡直径或厚度大于2.5mm工具、金属丝进入柜内。 3.YBM(P)29-12/0.4箱变外壳防护等级IP23 。
IP23：能阻挡手指或直径大于12.5mm物体和在淋水条件下水进 入柜内。 4.MNS低压抽出式开关柜外壳防护等级最高可达IP54 。 IP54：能阻挡灰尘和在溅水条件下水进入柜内。
成套电气高低压开关柜 知识培训1
2020/11/8
成套电气高低压开关柜知识培训1[1]
培训内容
一、基础知识 二、中压元件 三、一次系统
成套电气高低压开关柜知识培训1[1]
高压柜培训
目录第一章高压开关柜概述 (2)1、基本概念 (2)2、开关柜的主要特点 (3)3、高压开关柜正常使用条件 (4)第二章高压开关柜组成及分类 (5)1、开关柜的组成 (5)2、高压开关柜分类 (11)3、开关柜的选用 (12)第三章高压开关柜常见故障缺陷及处理方法 (15)1、故障的预防措施 (15)2、常见故障及处理方法 (15)第四章常见高压开关柜产品 (16)1、产品KYN28A-12 (16)2、产品XGN15-12 (24)3、HXGN15A-12环网柜 (33)第一章 高压开关柜概述1、基本概念1.1.开关柜（又称成套开关或成套配电装置）：它是以断路器、负荷开关为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
1.2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
1.3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
1.4.母排位置相序对应关系：表1-1■ 灭弧介质的发展: 油─空气─ SF6/真空■ 绝缘介质的发展: 油─空气─SF6■ 柜体结构的发展: 固定柜─落地式手车柜─中置式手车柜─C-GIS 柜■ C-GIS 柜的现状: 欧洲非常广泛, 中国已成趋势1.5.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。
防护等级的定义：2.1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。
高低压配电柜培训实际操作资料
⾼低压配电柜培训实际操作资料⾼、低压配电柜操作培训资料为加强配电柜安全运⾏管理，有效进⾏配电房⽇常运转和值班执勤，电⼒值班⼈员须学习⾼低压配电柜性能、熟悉参数意义、了解设备运⾏情况、掌握合闸送电操作。
值班⼈员可以按照下述内容学习讨论。
⼀、供配电系统电⼒值班⼈员⾸先需掌握供配电系统，熟悉⽹架结构以及电源进线。
⼆、⾼压配电柜20kV ⾼压配电柜主要由进线柜、计量柜、PT 柜、联络***开闭所20kV 电源进线 **开闭所 20kV 电源进线 1#、2# 变压器（20kV/400V） 20kV 400V 20kV 低压配电柜低压配电间低压配电间柴油发电机组（备⽤电源）柜和出线柜组成。
1.进线柜进线柜是从外部引进电源的开关柜，即从市电引⼊20kV 电源，20kV 电源经过开关柜将电能送到20kV 母线。
进线柜为负荷侧的总开关柜，该柜担负着整段母线所承载的电流。
⾼压进线柜值班巡查点：查看两路市电电源带电显⽰器，⼀般在供观察指⽰灯是否闪烁电公司正常供电情况下，三相电源指⽰灯均闪烁。
微机保护装置带微机保护装置的主⽤电进线总保护柜主进线中的微机型保护装置是⽤于测量、控制、保护、通讯⼀体化的⼀种经济型保护。
值班巡查点：若微机保护装置出现报警信息，请勿⾃⾏消除。
2.计量柜安装专⽤计量表（装置）的柜体，称为计量柜，⼀般为电能计量柜。
值班巡查点：观察计量柜上的电源指⽰表，正常供电电观察指针是否指向20kV压为20kV。
3.PT柜PT柜⼜称电压互感器柜，⼀般是直接装设到母线上，以检测母线电压和实现保护功能。
4.出线柜从20kV母线经开关柜送⾄电⼒变压器，这个开关柜就是20kV⾼压开关柜的出线柜之⼀。
在变压器低压侧安装出⼝开关柜，将电能经此开关柜送⾄低压母线，再在低压侧安装若⼲台低压开关柜，将电能送到各⽤电处。
这些低压开关柜都是出线柜。
如果从就近引⼊低压系统，则进线接⼊的低压开关柜同样是进线柜。
从低压母线引出的开关柜，同样是出线柜。
10KV高压开关柜操作(培训课件PPT)
B-手车（断路器）室 在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。手车能在工作位置、试验位置之间移动。静触头的隔板（活门）安装在手车室的后壁上。手车从试验位置移动到工作位置过程中，隔板自动打开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。
C-电缆室 电缆室内可安装电流互感器、接地开关、避雷器（过电压保护器）以及电缆等附属设备，并在其底部配制开缝的可卸铝板，以确保现场施工的方便。
19
机械闭锁功能
手车在“工作”位置，二次插头被锁定，不能被拔除。仅当接地开关分闸时，电缆室门才允许被打开，且只有关闭电缆室门后，接地开关才允许被分闸。当手车移开后，活门可用挂锁锁定。
20
电气闭锁功能
电气闭锁功能:断路器在分断状态,在该回路上的邻柜隔离小车非电流互感器小车才能摇动。隔离小车或电流互感器小车在“工作”位置时，在该回路的邻柜，断路器才能合闸。母线带电时，隔离小车或电流互感器小车不能拉出推进。母线带电时，接地开关不能进行操作。
开关柜二次插头被锁定示意图
17
五、高压开关柜“五防”
防止误分合断路器—断路器手车必须处于工作位置或试验位置时，断路器才能进行合、分闸操作。防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。防止带电合接地刀—断路器手车必须处于试验位置时，接地刀才能进行合闸操作。防止带接地刀送电—接地刀必须处于分闸位置时，断路器手车才能推入工作位置进行合闸操作。防止误入带电间隔—断路器手车必须处于试验位置，接地刀处于合闸状态时，才能打开后门；没有接地刀的开关柜必须在高压停电后（打开后门电磁锁），才能打开后门。
断路器与一次设备（母线）没有联系，失去操作电源（二次插头已经拔下），断路器处于分闸位置。
培训课件调压器的工作原理及维修技术.ppt
更换阀口垫、密封薄膜、平衡薄膜、密封胶圈。
• 5、检查信号管是否畅通，清除杂质，吹洗信号管。 • 6、检查拉伸弹簧是否变形。 • 7、维修过程中，应使用铜质工具或将铁质工具上涂抹黄
油避免在维修过程中因碰撞引起火花。
• 8、维修完毕后，开启调压器中、低压阀门进行调试，同
• 4、调压箱的进气压力低于0.05MPa时，不得随意调整运
行压力，在特殊情况下的调压期间不得离人，待调压箱的 进气压力恢复正常后再进行调压。
• 5、调压箱的放散压力应保持在Pf=1.05-1.15P2范围内。 • 6、调压箱的切断压力应保持在Pq=1.05～1.15Pb范围内。
.精品课件.
31
• 7、调压箱的关闭压力应保持在Pb≤1.25P2范围内。 • 8、调压箱的安全装置，宜采用安全切断阀式，也可采用
闭调压器旁通阀门，认真观察各部位及运行压力30分钟， 出口压力正常后方可离开。
.精品课件.
10
六、RTZ---K系列直燃式调压器
• 1、维修直燃式调压器，应有三人以上参加操作。 • 2、进入调压站后应首先开启门窗，对室内进行通风。 • 3、关闭调压器中、低压阀门，同时开启调压器旁通阀门，
并设专人观察调压器出口压力。
.精品课件.
18
4、使用方法
.精品课件.
19
（1）、调压器安装注意事项
• A、检查燃气输配管线压力是否与调压箱上的铭牌
所印的适合压力范围相符；
• B、拆下外箱，将调压器连同外箱支承架一起固定
在墙体上；
• C、连接进、出口法兰及管线，注意：检查调压器
上的气流方向是否与管线的气流方向一致；
• D、安装外箱； • E、严禁强力安装;管线试压和吹扫时,请用盲板将
调压计量培训资料
调压设备整体简介压力控制系统是由安全切断阀（SSV）、监控调压阀（PCV）、工作调压阀（PV）按照从上游至下游的顺序，串联在一起的安全、监控式调压系统(调压火车)。
安全切断阀、监控调压阀、工作调压阀应为相互独立的设备。
正常情况下，安全切断阀和监控调压阀处于全开位置，由工作调压阀对下游压力进行控制。
当控制器接到站控系统的信号，供气流量超过设定值时，控制器和工作调压阀则切换到流量控制状态，此时控制器输出控制信号，限制分输流量。
当工作调压阀出现故障，无法控制下游压力时，监控调压阀开始工作，以维持下游压力的安全范围。
若监控调压阀也出现故障，不能控制下游压力时，安全切断阀则自动切断气源，同时控制器开启备用回路，以保证下游管道和设备的安全。
安全切断阀结构与原理受安全保护的工作压力通过取压管引入传在感器BMS，传感器BMS中有皮膜与弹簧对该压力进行测量与传递，当压力过高（或过低）时，传感器BMS的皮膜带动阀杆触发机构盒BM中的锁紧机构，从而释入阀芯（3）及其级件，阀芯组件在切断弹簧（9）的动力下迅速切断气源，以达到安全保护作用。
随后阀芯被切断弹簧与进口压力压紧在阀口中，此时O形圈会确保切断阀处理紧闭密封的状态。
超压保护启动步骤●打开进口端阀门●根据图示箭头指示方向，进行第1步，将杆2复位。
●如图所示，使用专用工具按照第2步的箭头方向，顺时针稍微旋转杆4轴心，以提起副阀瓣，过气，令阀口前后压力平衡。
●按照第3步的箭头方向，顺时针转动杆4轴心，安全打开切断阀，并使锁紧机构复位。
●执行相应调节器的启动步骤。
●对切断压力进行设定●打开出口端阀门。
971 调压器调压器工作原理如图4-2-2所示，971/调压器、调压器的出口由指挥器PRX 设定。
指挥器PRX前加SA/2过滤稳压装置，它提供给指挥器稳定的压力P4，不受上游压力变动的影响。
当调压器下游需求增大时，出口压力P2有下降的趋势，此时，P2到通过感应压力的信号管进入PRX指挥器的皮膜下方，皮膜感应到P2下降，被弹簧向下推动，使阀口开度增大，更多的高压气体通过指挥器加载到调压器主皮膜的下方，负载压力P3增大，推动主皮膜向上运动，并带动阀杆一起使阀瓣与阀座之间的开度增大，更多的P1通过调压流向下游，从而P2增加，维持下游压力的稳定。
10KV高压开关柜操作(培训课件)
高压开关柜外观检查
确认柜体无明显变形、损坏， 表面涂层完好，无锈蚀现象。
仪表、指示灯检查
检查各仪表显示是否正常，指 示灯是否完好，有无异常报警 。
接线端子检查
检查各接线端子是否紧固，有 无松动、过热现象。
绝缘性能检查
使用专用绝缘测试仪器对高压 开关柜进行绝缘性能测试，确 保绝缘性能良好。
2024/1/24
05
实际操作演示与学员互动环节
2024/1/24
19
学员模拟操作练习
在专业人员的指导下，学员按照操作规范进行10KV 高压开关柜的模拟操作。
学员需要熟练掌握开关柜的分合闸操作，以及相关 的安全注意事项。
通过模拟操作练习，学员可以加深对理论知识的理 解，并提高实际操作能力。
2024/1/24
20
学员提问及问题解答
5
技术参数与性能指标
• 技术参数：高压开关柜的主要技术参数包括额定电压、额定电流、额定短路开 断电流、额定短时耐受电流和额定峰值耐受电流等。这些参数反映了高压开关 柜在正常工作状态和短路故障状态下的电气性能要求。
• 性能指标：高压开关柜的性能指标主要包括机械性能、电气性能、温升性能、 防护等级和可靠性等。这些指标反映了高压开关柜在使用过程中的安全性、稳 定性和可靠性要求。例如，机械性能要求高压开关柜的操作灵活、准确；电气 性能要求其在各种工作状态下具有良好的绝缘性能和导电性能；温升性能要求 其在长期运行过程中不会产生过高的温升，以保证电器元件的正常工作；防护 等级则要求其具有足够的防护能力，以防止外部因素对设备造成损害；可靠性 则要求其在规定的使用条件下能够长期稳定运行，减少故障发生的概率。
10KV高压开关柜操作(培训课 件)
2024/1/24
调压柜培训资料(2010)
C类：0% 检测 D类：0% 检测（除当开孔直径与主管直径之比大于1/2时外） c、当P设＜0.4MPa，且公称通径小于DN50时，可不作无损检测。
2012-11-8
调压箱（柜）的分类
楼栋调压箱（小区域）
调压箱 区域调压箱（大区域）
2012-11-8
调压箱（柜）的流程与配置
1、调压箱的流程与配置
调压箱流程图 调压箱配置表
1 2 3 4
进口法兰 进口阀门 进口压力表 过滤器
5
6 7 8 9
调压器
测试球阀 出口球阀 出口法兰 箱体
2012-11-8
B类：管子与管子、管子与管件、管子 与长颈法兰； C类：管子与法兰 D类：管子与主管、管子与缘、接管与
C类
缘、补强圈与管壳、仪表接头与
壳的焊接接头
2012-11-8
C、检测比率： 根据设计压力的大小，大致分为以下三种情况： a、当P设＞0.8MPa时,100%检测(含A类\B类\C类\D类); b、当P设≤0.8MPa时 A类：100%检测 B类：20% 检测（★）
2012-11-8
4、强度试验
强度试验的压力:P强=1.5P设(且不低于0.6MPa)
说明：a、用水作为试压介质，水温应在5℃以上； b、试压后须用压缩空气将水吹干； c、试压时先将压力升至设计压力的1.5倍，保压半小时，然后将压力降至设计压 力，观察焊缝泄漏情况; d、试压用的压力表精度不应低于1.6级,且量程应为1.5 P强≤量程＜3 P强
高低压开关柜培训资料
GCK系列电动机控制中心，主要由一些组合式电动机控制 单元及其它功能单元组合而成。本系列产品适合于交 流400V、690V，频率为50Hz最大工作电流至3150A 的配电系统中，做为动力配电、电动机控制及照明灯 配电设备的电能转换、分配和控制之用。
型号说明
.
33
实物图
GCK低压抽出式开关柜
ACB柜
.
22
六 检修检查项目
❖ 停机检修项目 1清扫柜内外设备的灰尘、污物； 2检查各接触部位螺栓紧固情况，有无过热、放电痕
迹； 3检查主回路元器件、断路器触头是否良好有无发热、
继电器、测量仪表二次回路的接线是否松动等； 4检查防误联锁装置的性能和动作情况； 5检查照明装置的完好情况； 6检查接地情况； 7修理、更换损坏的零部件；
中置式 手车
落地式 手车
绝缘 空气绝缘金属封闭开关柜
类型 SF6气体绝缘金属封闭开.关设备(充气柜)
6
四、KYN高压开关柜的组成结构
❖ 开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成。
.
7
（一）柜体
开关柜的外壳和隔板采用敷铝锌钢板，整个柜体不仅具有精度高、 抗腐蚀与氧化作用，且机械强度高、外形美观，柜体采用组装结构，用 拉铆螺母和高强度螺栓联结而成，因此装配好的开关柜能保持尺寸上的 统一性。
.
11
带电显示装置
❖ 该装置由高压传感器和 带电显示器两单元组成。 该装置不但可以指示高 压回路带电状况，而且 还可以与电磁锁配合， 强制闭锁，从而实现带 电时无法关合接地开关、 防止误入带电间隔，从 而提高了配套产品的防 误性能。
.
12
防止凝露和腐蚀措施
❖ 为了防止在湿度变化较 大的气候环境中产生凝 露而带来危险，在断路 器室和电缆室内分别装 设加热器，以便在上述 环境中安全运行和防止 开关柜柜体被腐蚀
调压柜的维护使用PPT课件
8) 调压柜（站）进、出口管与站前、后管道的对接严禁强力安装。
9) 安装时注意除去调压站进出口法兰上的防尘盲孔垫片。
2. 使用
调压柜（站）安装完成后，供气方和用户准备妥当，方可开始启用。
常规检查：首先检查调压柜（站）的外观及各阀门的启闭情况，各阀门均应处于关闭状态；
进行气密性检查，调压柜（站）压力设定值检查，合格后才能向下游用户供气。
费希尔久安输配设备成都有限公司费希尔久安输配设备成都有限公司调压器不工作1切断阀已切断2进出口压差过小3调压器的主薄膜损坏按切断阀的复位进行操作更换调压器的主薄膜调压器出口压力降低1实际流量超过调压器的设计流量2过滤器堵塞导致调压器进口压力降低3进口压力过低选用适合的调压器清洗或更换过滤器滤芯检查管网压力调压器关闭压力升高1滚动膜溶胀老化或损坏阀口有杂质或阀口损坏更换溶胀的滚动膜更换溶胀的密封垫更换o形圈更换o形圈清理或更换阀口调压器响应速度慢1调压器内活动部件不灵活清理调压器内部组件更换已磨损或变形的零件切断后关闭不严1切断阀阀口垫溶胀老化变形2切断阀阀口垫密封面有杂质吸附3阀口与阀体连接处o形圈损坏更换阀口垫清理阀口垫上的杂质或更换阀口垫更换o形圈切断动作不灵敏切断阀脱扣机构摩擦力过大适当润滑减小摩擦更换已磨损或变形的零件费希尔久安输配设备成都有限公司费希尔久安输配设备成都有限公司135调压器的密封件名称代号阀体总成10阀体总成11切断阀芯12切断阀芯13薄膜传感器14阀体总成15小密封垫切断阀芯16阀瓣组合17主阀总成18费希尔久安输配设备成都有限公司费希尔久安输配设备成都有限公司14间接作用式调压器间接作用式调压器的结构较为复杂通常是由阀体组件平衡阀芯总成指挥器执行器等组成其结构详见产品使用说明书
Pb： 绝 对 大 气 压 力 （ 0.1MPa）
高压柜操作培训PPT学习教案
带电显示装置
如果用户要求时，开关柜内可设有检测一 次回路运行的可选件即带电显示装置。该 装置由高压传感器和可携带式显示器两个 单元组成，经用户外接导电线连接为一体。 该装置不但可以提示高压回路带电状况， 而且还可以与电磁铁配合，实现强制闭锁 开关手柄、网门，达到防止带电关合接地 开关、防止误入带电间隔，从而提高配套 产品的防误性能。第14页/共25页
手车
手车骨架也采用薄钢板经CNC机床加工后组装而成。手车与柜体配合， 机械联锁安全、可靠、灵活。根据用途不同手车分为：断路器手车、电 压互感器手车、计量手车、隔离手车。各类手车按模数，积木式变化， 同规格手车可以百分之百互换。手车在柜体内有断开位置/试验位置和 工作位置，每一位置都分别有定位装置，以保证联锁可靠，必须按联锁 防误操作程序进行操作。各种手车均采用蜗轮、蜗杆摇动推进、退出， 其操作轻便、灵活，适合于各种值班人员操作。手车当需要移开柜体时， 用一只专用转运车，就可以方便取出，进行各种检查、维护；而且采用 中置式，整个小车体积小，检查、维护都极方便。
第11页/共25页
泄压装置
在断路器手车室，母线室和电缆室的上方 均设有泄压装置，当断路器或母线发生内 部故障燃弧时，伴随电弧的出现，开关柜 内部气压升高，装设在门上的特殊密封圈 把柜前门密封起来，顶部装备的泄压金属 板将被自动打开，释放压力和排泄气体， 以确保操作人员和开关柜的安全。
第12页/共25页
高压柜操作培训
会计学
1
第1页/共25页
组成结构
开关设备按GB3906中的铠装式金属封闭开关设备而设计。整体是由柜 体和中置式可抽出部件（即手车）两大部分组成。柜体分四个单独的隔 室，外壳防护等级为IP4X，各隔室间和断路器室门打开时防护等级为 IP2X。具有架空进出线、电缆进出线及其它功能方案，经排列、组合后 能成为各种方案形式的配电
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附录一：我公司调压箱特征码说明
CH F R M S 100:
100 表示公称流量（Nm3/h） S 表示站 (system/station的缩写） M 表示计量(Meter的缩写)
R 表示调压（Regulator的缩写）
F 表示过滤 （Filter的缩写） CH 表示春晖 （CHUNHUI series）
2012-11-8
7、绝缘性能检测
为了减少因气体流动而摩擦管壁产生的静电，可能给设备及居民带来的不良
后果,以及为了延长设备的使用寿命之需，调压箱采用安装绝缘法兰或绝缘接头的 方式来减少管线中产生的静电进入调压箱。
绝缘法兰或接头常态下的绝缘电阻用兆欧表实测，绝缘电阻不应小于2.5MΩ
2012-11-8
2012-11-8
附录二：燃气管线压力级制
1、低压燃气管道 2、中压燃气管道B 3、中压燃气管道A 4、次高压燃气管道B 5、次高压燃气管道A 6、高压燃气管道B 7、高压燃气管道A
P≤0.01MPa 0.01MPa＜P≤0.2 MPa 0.2MPa＜P≤0.4 MPa 0.4MPa＜P≤0.8 MPa 0.8MPa＜P≤1.6 MPa 1.6MPa＜P≤2.5 MPa 2.5MPa＜P≤4.0 MPa
压力，反之降低切断压力。
2012-11-8
3、放散压力检查与设定
关闭放散阀前球阀，从放散管测压嘴（Ｇ3/8″弯嘴球阀）处用气囊加压，
缓慢升高压力，直至有气体从放散口排出，检查此时压力表的读数是否与设定 值相符，应重复检查三遍。若放散压力与所需之压力不符，应缓慢旋转放散弹
簧螺钉：顺时针旋转为调高放散压力，反之降低放散压力。
2012-11-8
1、关闭压力检查与设定
关闭出口阀门、放散前阀门，略微开启测压嘴（Ｇ3/8″弯嘴球阀），使管
道中有一小股流量通过，再缓慢关闭测压嘴（Ｇ3/8″弯嘴球阀），观察出口压 力表或U型水柱计，其读数应为出口压力设定值的1.1-1.25倍（此时调压器在压
力表上显示的压力为关闭压力，应符合CJ274-2008规定）。若调压器的出口压
2012-11-8
D、无损检测要求： a、按JB/T4730《承压设备无损检测》对焊接接头进行检测； Ⅱ b、射线检测：对焊接接进行100%检测时，不低于 级为合格； 对焊接接进行20%检测时，不低于 Ⅲ 级为合格； Ⅰ c、超声检测：对焊接接进行100%检测时，不低于 级为合格； 对焊接接进行20%检测时，不低于 Ⅱ 级为合格； d、磁粉和渗透检测： 级为合格； Ⅰ
说明：调压器具体讲解见调压器讲解PPT
楼栋调压器
楼栋调压器
区域调压器
区域调压器
高中压调压器
2012-11-8
3、放散阀 定义：当设备或管道内压力超过安全阀设定压力时，即自动开启泄压，保证设 备和管道内介质压力在设定压力之下，保护设备和管道正常工作的阀门。
分类：杠杆式放散阀、弹簧式放散阀…… 作用：安全保护，使介质压力稳定在正常工作范围之内。
C、安全标识：在箱体的醒目处须张贴防火标志、报修电话等警告或提示标识。
碳钢箱体
彩钢箱体
不锈钢箱体
2012-11-8
调压箱（柜）检测
调压箱须经质检部门经检验并签发产品质量合格证后方可出厂，检验 项目一般包括以下几个方面。
序号
1 2 3 4
检验项目
外观、尺寸检测 配置检查 无损检测 强度试验
技术要求条款
2012-11-8
2、配置检查
A、实物配置与图纸配置是否一致 B、实物品牌与图纸品牌是否一致
2012-11-8
3、无损检测
A、无损检测种类:射线检测、超声检测、渗透检测、磁粉检测四类 B、焊接接头（焊缝）分类：A类、B类、C类、D类。
焊接接头说明
A类：圆筒部分的纵向对接接头；
B类 D类
A类
2012-11-8
调压箱配置细解
1、过滤器
பைடு நூலகம்
定义：用来清除流体中的杂质，以保证下游设备正常使用的压力容器。 要求：符合GB150《钢制压力容器》和《压力容器安全技术监察规程》 分类：按开启方式分：简易式过滤器、快开式过滤器；…… 过滤精度：按过滤器滤网的精度大小，一般有：5μm、20μm、50μm…… 作用：气固分离、气液分离 附件：差压表、排污阀、差压变送器等
低压放散阀
中压放散阀
高压放散阀
高压放散阀
2012-11-8
4、箱体
A、通风口：当燃气相对密度＞0.75时，应在箱体上、下各设不低于1%箱底面 积的通风口；当燃气相对密度≤0.75时，可仅在箱体上部设不低于4%箱底面积 的通风口；
B、爆炸泄压口：当箱体体积大于1.5m3的调压箱应设置爆炸泄压口,泄压口不应 小于最大箱壁(一般为上盖)的50%.爆炸泄压口一般设置于箱体顶部.
B类：管子与管子、管子与管件、管子 与长颈法兰； C类：管子与法兰 D类：管子与主管、管子与缘、接管与
C类
缘、补强圈与管壳、仪表接头与
壳的焊接接头
2012-11-8
C、检测比率： 根据设计压力的大小，大致分为以下三种情况： a、当P设＞0.8MPa时,100%检测(含A类\B类\C类\D类); b、当P设≤0.8MPa时 A类：100%检测 B类：20% 检测（★）
2012-11-8
5、气密性试验
气密性试验的压力:调压前P气=P设 调压后P气=1.1P切(且不低于20KPa)
说明:试压用的压力表精度不应低于0.4级,且量程应为1.5 P气≤量程＜3 P气
2012-11-8
6、压力设定值检测
调压箱出厂前应将调试完毕的关闭压力、放散压力、切断压力重新作一检测。
2012-11-8
4、强度试验
强度试验的压力:P强=1.5P设(且不低于0.6MPa)
说明：a、用水作为试压介质，水温应在5℃以上； b、试压后须用压缩空气将水吹干； c、试压时先将压力升至设计压力的1.5倍，保压半小时，然后将压力降至设计压 力，观察焊缝泄漏情况; d、试压用的压力表精度不应低于1.6级,且量程应为1.5 P强≤量程＜3 P强
力与设定值不符，应缓慢旋转主调弹簧螺钉：顺时针旋转为调高出口压力，反 之降低出口压力。（说明：若降低出口压力则应略微开启测压球阀（Ｇ3/8″弯 嘴球阀））。
2012-11-8
2、切断压力检查与设定
关闭出口阀门、放散前阀门，再从测压嘴（Ｇ3/8″弯嘴球阀）处用气囊缓慢
加压，直至切断，检查此时压力表上读数是否为与设定值相符，应重复三遍。 若切断压力与设定值不符，应缓慢旋转切断弹簧螺钉：顺时针旋转为调高切断
铝合金过滤器
钢制轴式过滤器
钢制角式过滤器
快开式过滤器
快开式过滤器
2012-11-8
2、调压器
定义：自动调节燃气出口压力，使其稳定在某一压力范围内的装置。 要求：符合CJ274-2008《城镇燃气调压器》 分类：按工作原理分：直接作用式调压器、间接作用式调压器 按介质流向分：轴流式调压器、曲流式调压器 按进出口压力等级分：低低压调压器、中低压调压器、高中压调压器 作用：降压、稳压
2012-11-8
调压箱的启动
1、缓缓打开调压柜进口端阀门，让调压器前 管路通气。 2、将调压后的调试弯嘴球阀（G3/8”）打开 一度的角度。※ 3、将调压器的切断阀慢慢拉起，听到气流声
说明调压器切断阀已被拉起，当听到
“咔”声时，说明调压器切断阀被完全 拉起并处于锁定状态。 4、再慢慢打开调压柜出口阀门，调压柜启动 成功。
2012-11-8
调压箱（柜）的分类
楼栋调压箱（小区域）
调压箱 区域调压箱（大区域）
2012-11-8
调压箱（柜）的流程与配置
1、调压箱的流程与配置
调压箱流程图 调压箱配置表
1 2 3 4
进口法兰 进口阀门 进口压力表 过滤器
5
6 7 8 9
调压器
测试球阀 出口球阀 出口法兰 箱体
2012-11-8
调压箱（柜）的实例
1、调压箱的实例
调压箱管路实例 调压箱外形实例
2012-11-8
调压箱（柜）的实例
2、调压柜的实例
调压柜管路实例
调压柜外形实例
2012-11-8
调压箱（柜）的型号
说明：1、“*”为各调压箱生产厂家各自的特征码，由各厂家自行制定。 2、调压箱的结构与代号分别为：A指1+0，B指1+1，C指2+0，D指2+1…… 3、调压箱的最大入口压力一般为：0.01\0.2\0.4\0.8\1.6五种,单位MPa.详见附录 4、公称流量取设计流量的前两位，其余几位用零代替。 5、附我公司调压箱特征码的符号说明。
调压箱（柜）基础知识培训
浙江春晖智能控制股份有限公司
2012-11-8
调压箱（柜）的概念
调压箱（柜）：将调压装置放置于专用箱体。包括调压装置与箱体。
说明：1、此定义出自GB50028-2006《城镇燃气设计规范》； 2、调压装置：将较高燃气压力降至所需较低燃气压力的调压单元总称； 3、悬挂式调压箱与地下调压箱称调压箱，落地式调压箱称为调压柜；
说明：⑴20%指检测长度不少于每条焊接接头总长的20%； ⑵焊接接头的的交叉部位必须检测，长度计入检测长度内； ⑶凡被补强圈、支座等覆盖的焊接接头必须检测，长度计入检测长度内； ⑷以开孔中心为圆心，3倍开孔半径为半径所包含的焊接接头，长度计入 检测长度内；
