锌电解工业实践中电流效率下降的原因分析及对策
降低电积锌直流电耗分析
降低电积锌直流电耗分析传统的湿法炼锌过程中,电积能耗直接影响冶炼的生产成本。
锌电积直流电耗受各种因素影响，联系当前生产实践分析了这些影响因素,并提出了相应的解决方法及节电措施。
湿法炼锌是在低温（25-250℃）及水溶液中进行的冶金过程。
目前，世界上锌产量的80%以上都是采用湿法工艺生产的。
在湿法炼锌工艺中，电积是主要的耗电工序，其电耗占整个工艺能耗的70%以上，因此，降低电积电耗，对于湿法炼锌厂降低生产成本有着积极的意义。
锌电积电耗锌电积电耗主要包括交流电耗和直流电耗2部分。
交流电耗主要发生在循环酸泵、冷却塔风机、掏槽真空泵等机械设备上，其在锌电积系统中占总能耗的比例仅为3%-4%，因此，电积电耗以直流电耗为主。
在锌电积过程中，析出1t阴极锌需要的电能为：W=U×103/Q·η（1）式中W－直流电耗，kW·h/t;U-槽电压V，η-电流效率%，q-锌的电化当量， 1.219.5g。
A·h)。
从。
1)式可以看出，锌电积电耗与槽电压成正比，与电流效率成反比。
因此，要降低锌电积电耗，必须降低槽电压或提高电流效率。
锌电积的节能措施降低槽电压槽电压对锌电积的电能消耗有重要影响。
电积过程中槽电压的情况见表1由表1可以看出，一个电解槽的电压降（U）由硫酸锌分解电压（U分）。
电积液电阻电压降（U液）。
阴、阳极电阻电压降（U极）。
接触点上电压降（U 接）。
阳极泥电压降（U泥）阳极泥等5项组成即：U=U分+U液+U极+U接+U泥。
（2）式（2）表明，通过降低分解电压和电阻电压，可以降低槽电压。
降低硫酸锌的分解电压硫酸锌分解电压由理论分解电压。
E理）、阴极超电压（η阴）和阳极超电压（η阳）组成，如下式:U=)()(1303.2)([)]()(1303.2)0([222Zn Zn ga FRT Zn E O OH ga F RT E o o ηη++-+++=)()()](1303.2)([)](1303.2)([222ZN O Zn ga FRT Zn E OH ga F RT O E o o ηη+++-++。

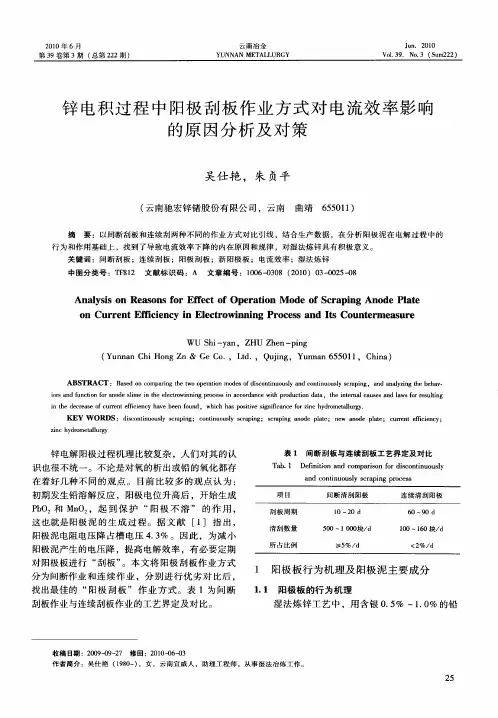

锌电积过程中阳极刮板作业方式对电流效率影响的原因分析及对策
识 也很 不统 一 。不 论是 对氧 的析 出或 铅 的氧化 都存
在 着好几 种不 同 的观 点 。 目前 比较 多 的观 点 认 为 ：
初 期发生 铅溶 解反 应 ，阳极 电位 升高后 ，开始 生成 ＰＯ ｂ 和 Ｍｎ Ｏ ，起 到 保 护 “ 极 不 溶 ” 的 作 用 ， 阳 这也 就是 阳极 泥 的 生 成 过 程 。据 文 献 ［ ］ 指 出 ， １ 阳极 泥 电阻 电压 降 占槽 电压 ４ ３ 。 因此 ，为 减 小 ．％ 阳极 泥产 生 的电压 降 ，提 高 电解效 率 ，有必要 定 期 对 阳极 板进 行 “ 刮板 ” 。本 文将 阳极 刮板 作 业 方 式
分为 间断作业 和连 续 作 业 ，分 别 进 行 优 劣对 比后 ，
ｌ 阳极 板 行 为 机 理 及 阳极 泥 主要 成 分
１ １ 阳 极板 的行 为机理 ．
找 出最 佳 的 “ 阳极 刮板 ” 作 业 方 式 。 表 １为 间 断 刮板作 业 与连续 刮板作 业 的工艺 界定 及对 比。
吴仕 艳 ，朱 贞平
（ 云南 驰宏 锌锗 股份 有 限公 司 ，云 南 曲靖
摘
Hale Waihona Puke ６５ １ ） ５ ０ １要 ： 以间 断 刮 板 和 连续 刮两 种 不 同 的作 业 方 式 对 比引 线 ，结 合 生 产 数 据 ，在 分 析 阳极 泥 在 电 解 过 程 中 的
行 为 和作 用 基 础 上 ，找 到 了 导致 电流 效 率 下 降 的 内在 原 因 和 规 律 ，对 湿 法炼 锌具 有积 极 意 义 。 关 键 词 ：间 断 刮板 ；连 续 刮 板 ； 阳极 刮 板 ；新 阳极 板 ；电 流 效 率 ；湿法 炼 锌
Ｋ ＥＹ Ｏ ＲＤ Ｓ： ｄｓｏ ｔｎ ｏ ｓｙ ｓｒｐ ｎ ｃ ｎｉｕ ｕ ｌ ｃａ ｉｇ； ｓｒｐｎ ｎ ｅ ｐａｅ； ｎ ｗ ｎ ｅ ｐａｅ； ｃ ｒｅ ｔ ｆｃｅ ｃ ； Ｗ ｉｃ ｎｉｕ ｕｌ ｃａ ｉｇ； ｏ ｔｎ ｏ ｓｙ ｓｒｐｎ ｃａ ｉｇ ａ ｏ ｌｔ ｄ ｅ ａ ｏ ｌｔ ｄ ｕ ｒｎ ｅ ｉｉｎ ｙ
锌电积电流效率几种影响因素的研究现状
锌电积电流效率几种影响因素的研究现状杨桂生;陈步明【摘要】在锌电积过程中,电流效率是一项重要的经济技术指标,直接影响着湿法炼锌的生产成本.因此,有必要对影响锌电积电流效率的因素进行研究.在查阅国内外大量文献的基础上,综述了阳极材料、电积液中杂质离子、添加剂等因素对锌电积电流效率的影响,并对未来如何更好提高电流效率的研究方向进行了展望.【期刊名称】《云南冶金》【年(卷),期】2016(045)002【总页数】6页(P86-91)【关键词】锌电积;电流效率;阳极材料;杂质离子;添加剂【作者】杨桂生;陈步明【作者单位】昆明冶金高等专科学校冶金材料学院,云南昆明650033;昆明理工大学冶金与能源工程学院,云南昆明650093;昆明理工恒达科技股份有限公司,云南昆明650106【正文语种】中文【中图分类】TF813;TF803.27在湿法炼锌的焙烧、浸出、净液、电积、熔铸、制酸等生产工序中，电积工序的能耗大约占80%左右［1－3］，因此电积工序是湿法炼锌节能的关键环节所在。
锌电积析出阴极锌的电耗可按下式计算：式中，W－电能消耗，kWh/t－Zn；V－槽电压，V；q－锌的电化当量，1.2195g/A·h；η－电流效率，%；I－电流强度，A；n－槽数。
由上式可知，锌电积的电耗取决于电流效率和槽电压，节电必须提高电流效率，或降低槽电压。
槽电压由硫酸锌分解电压及电解质溶液电阻、接线的接触电阻、阳极泥电阻、极板电阻等引起的电压降组成。
通过对以上参数的综合控制以及把一些不可控的参数考虑在内，当前湿法炼锌厂的槽电压一般在3.1～3.4 V，进一步降低难度较大。
因此，提高电流效率是主攻方向［4］。
目前湿法炼锌厂的电流效率一般为82%～90%。
传统的Pb－（0.5%～1.0%）Ag合金阳极［5－6］制造容易，在酸性溶液中阳极表面会生成致密二氧化铅膜层而具有较好的耐腐蚀性和稳定性，因此在锌电积工业中得到广泛应用。
锌电积的节电探讨
电压降-通常占槽电压的 678"7.随着电积时
间的延续-阳极表面上的泥层变厚-阳极泥电阻
增 加-因此必须定期清除.阳极泥的清理周期
+‘,对槽电压的影响如下式 L @’A
a? ’&’!(= :&:6P*‘
+6,
+6,式说明-阳极清扫周期 +天,越短-槽
电压越低.日本饭岛冶炼厂阳极清扫周期由 !!b
改为 *:b-槽电压降低 :&(:(# 以上-实现节电
= :&*5(6
+!,
式中LMDD 电导率-3STGU
N12JNO*34!DD 分 别 为 电 积 尾 液 中 锌 和 游 离 硫 酸 浓 度 - FSVU
NQFDD 电积液中镁浓度-FSVU
RDD 电积液温度-W .
由 +!,式不难看出-电积液的电导率 M 值-
随 着 电 积 液 中 12*= 浓 度JQF*= 等 杂 质 浓 度 的 增
;实 ?;理 = +<= =<> ,
+’,
锌电积的阴极超电压 +<> ,值甚小-仅为 :&:*8
:&:’#-因阳极超电压 +<= ,是氧在阳极上析出
所 引 起- 由 计 算 得 知 - @(A 其 值 占 阳 极 总 电 压 的
!6&"7-占槽电压的 *!&*7.故要使槽电压降低-
降低氧的超电压为重中之重.
选择适宜的阳极材料是降低氧的析出超电压
的 重要手段.锌电积的阳极一般采用 BCDEF合 金-其阳极电位比纯铅阳极的 低 6:G# 以上-且 随着电积时间的延长-其差值更大.生产上试用 的 BCDEFDHI合 金 阳 极 也 可 明 显 降 低 析 氧 的 超 电压-例如-使用 BCDEF+:&597,DHI+8 *7,阳极时-阳极电位比 BCDEF+(7,的低 (*: G#-而且腐蚀减少 . @*A /&/ 降低总电阻
提高锌电积电流效率的生产实践
文章编号:1007-967X(2006)01-0023-03提高锌电积电流效率的生产实践X刘显彬(葫芦岛有色金属集团有限公司,辽宁葫芦岛125003)摘要:就葫芦岛有色金属集团有限公司如何提高锌电积的电流效率进行了深入分析。
提高电解新液的纯度,控制酸锌比和电解液含锌,维持较低的电解温度,适合的电流密度和析出周期,适当加入骨胶,科学管理和加强操作是防止电能的损失,提高电流效率的有效措施。
关键词:析出锌;技术改造;电流效率;工艺条件中图分类号:T F813文献标识码:B1前言锌冶炼工艺在世界上有两种:即火法炼锌和湿法炼锌。
湿法炼锌工艺以其劳动条件好,易于自动化和实施电子计算机控制,有价金属回收率高而被世界各国广泛采用。
用湿法炼锌生产的锌占锌总产量的百分之八十以上,在湿法炼锌成本中,直流电单耗占有相当大比例,因此提高电解车间电流效率对于提高企业的经济效益有着十分重要的意义。
葫芦岛有色金属集团有限公司三冶炼厂锌电解车间,自1995年2月三个系统全部开车以后,电流效率始终在75%~85%之间。
由于市场原因,2001年7月,电解锌车间停产。
随着锌市场的好转,2004年2月电解锌着手进行改造与调整,9月再次开工,到2004年10月份电流效率已达到了89%~93%之间,基本达到了同行业先进水平。
2提高电流效率的途径2.1技术改造、提高新液纯度新液中含有铜、镉、钴、砷、锑、锗、铁等多种杂质。
从图1可知,电解液中很少量的铜,显著地降低电流效率,砷、锑、钴、锗也有相似作用,尤以锑、钴、锗更甚。
该厂新液成份(g/L)标准:Zn:130~170Co[0.0012Cu[0.0002Sb[0.0001Cd[0.0015Cl[0.1As[0.0001Fe[0.02N i[0.0015F[0.05Ge[0.00005Mn:3.5~5.图1电解锌时新液中的杂质与电流效率的关系曲线停产前,新液经常不合格,时常出现钴、锑烧板等现象。
针对此问题,我们做了如下改造:2.1.1浸出槽风搅拌改为机械搅拌将浸出槽中的风搅拌改为机械搅拌,提高搅拌强度,以提高矿的浸出率,将矿中有用金属尽可能多地浸出。
锌电积过程提高电流效率的生产实践
锌电积过程提高电流效率的生产实践云南云冶锌业股份有限公司张会林韩永刚摘要:本文阐述了云冶锌业生产过程中影响锌电积电流效率的重要因素，通过分析原因，采取有效措施，提高析出锌电流效率的生产实践。
关键词：硫酸锌溶液锌电积电流密度槽面控制竞争1 概述电流效率是锌电积生产的一个主要技术经济指标。
提高锌电积电流效率，不仅是提高锌总回收率，提高经济效益的主要措施之一，也是衡量湿法炼锌企业技术水平和管理水平的重要标志。
随着原料竞争的日趋激烈，造成原料价格上涨，且锌精矿锌品位下降，杂质升高，冶炼利润空间越来越小，使各冶炼企业不得不在生产工艺技术方面深入挖潜，努力降低加工成本，以获取理想的经济效益。
为此，云冶锌业电解分厂在工艺和管理方面采取了许多措施，确保锌电积电流效率达到了85%以上。
从2004年10月份开始，各项技术经济指标较以前均有所提高，表现较为明显的如析出锌直流电耗下降，电流效率指标回升，析出锌直流电耗为3173.52kwh/t，下降了约100kwh/t，平均电流效率为82.68%，上升了约3个百分点；此后，在2005年元月份检修复产后，采取了诸多措施使电流效率稳定在了85%以上。
我们对电效回升的情况给予了密切关注，并进行了详细、认真的对比分析，从多方面查找导致电流效率提高的因素。
电耗及电效的改善情况见表一。
表一：电耗及电效改善情况对比表2004年2005年2月份年份8月份 9月份 10月份平均电耗（kwh/t）3373.93 3278.92 3131.01 3083.08 平均电效（%）78.36 79.78 83.54 85.25 2 生产实践2.1 工艺流程锌电积工艺流程见图一。
作者简介：张会林（1973-- ），毕业于昆明理工大学，工程师。
韩永刚（1977-- ），毕业于昆明理工大学，助理工程师。
2.2 原料（1）硫酸锌溶液（新液）成分（mg/l）Zn 140～170g/l，Cu≤0.5，Cd≤1.5，Co≤1，As≤0.1，Sb≤0.1，Ge≤0.04，Fe≤20（2）电解液成分（g/l）Zn 45～55，H2SO4 155～170（3）废液（电解后液）成分（g/l）Zn 45～50，H2SO4 165～1902.3 主要技术条件（1）电解温度（℃）入口34～37 出口＜42（2）电流密度（A/㎡） 150～600（3）槽电压（ⅴ） 3.15～3.40（4）极间距（㎜） 62（5）电积周期（h） 242.4 主要技术经济指标（1）电流效率（%）＞85（2）一级以上品级率（%） 90～100（3）骨胶单耗（kg/t·Zn） 0.06（4）碳酸锶单耗（kg/t·Zn） 5～83 提高电效的主要措施3.1 提供高质量的新液新液质量稳定可靠是取得较高电效的前提条件。
大面积刮板及新阳极板导致电流效率下降的原因分析
%
抽查 1 抽查 2 平均值
前 1月 82.2 8 82.2 9 82.28 5
当月 后 1月 80.38 78.00 75.18 79.17 77.780 78.585
后 2月 后 3月 后 4月 78.21 81.93 83.57 82.48 85.47 87.60 80.345 83.700 85.585
未镀膜时的初始反应 (阳极溶解反应 ):
Pb-2e=Pb2 + ψθ =-0.126V
Pb2 + +SO24 - =PbSO4
ψθ =-0.356V
(1) (2)
铅阳极表面积因镀膜减少至某一水平时 (阳极溶解反应 ):
Pb+2H2 O=PbO2 +4H+
ψθ =0.655V
后 5月 87.89 90.77 89.330
后 6月 后 7月 88.21 89.57 89.15 88.66 88.680 89.115
后 8月 88.97 86.11 87.54
后 9月 后 10月 85.87 83.52 86.70 82.23 86.285 82.875
表 3 电解车间大 面积刮板与正常刮板工艺界定及对比
对湿法炼锌工艺的发展具有积极的意义 。
关键词 :大面积刮板 ;新阳极板 ;电流效率 ;湿法炼锌
中图分类号 :TF803.27
文献标识码 :A
文章编号 : 1009 -0479 -(2010)01 -0022 -07
CausesofLowElectricityEfficiencyResultedfrom Large-scale ScraperorMuchUseofNew AnodePlate
但生产实践表明 , 清理阳极泥短期内会造成锌片含铅的升高 ;而若清理不当 , 电流效率较清理前 低 , 其恢复和提高需要一定周期 。 表 1、 2分别为大面积刮板及正常刮板前后电流效率抽查统计 。 表 3 为电解车间大面积刮板与正常刮板的工艺界定及对比 。根据表 1、 2作出的大面积刮板与正常刮板前后 电流效率抽查平均值对比如图 1所示 。统计数据表明 , 大面积刮板后 , 电流效率连续 4个月均较低 , 刮 板后 7 ～ 9月到达最高 , 之后开始下降 。
锌电积电流效率几种影响因素的研究现状
锌电积电流效率几种影响因素的研究现状近年来，由于锌离子电池成为新型可再生能源存储的新潮流，由此引发的各种研究不断增加，其中最重要的研究是锌电积电流效率的影响因素。
锌电积电流效率是高电池性能和可再生能源的关键因素，不同的条件下会产生很大的差别。
下面，将详细探讨锌电积电流效率影响因素的研究现状。
一、动力因素动力因素是指可能影响锌电积电流效率的各种原因，如氧化剂类型、碳能源种类、氧化剂浓度等。
1. 氧化剂类型氧化剂是指在氧化反应中将原料转变为产物所使用的物质，如氢氧化钾和硼酸钾等，改变氧化剂类型会影响锌电积电流效率。
目前有研究，发现锌的氯化物氧化剂具有更高的电流效率，可以达到95％以上。
2. 能源种类能源种类也会影响锌电积电流效率，主要是由碳来源的，如煤、木材等，但是燃烧木材会产生硫氧化物，从而影响氧化反应和电流效率。
一般情况下，煤和木材所产生的产物电流效率差别不大，煤所产生的效率略高于木材。
3. 氧化剂浓度氧化剂浓度也会影响电流效率，浓度越高，效率越高。
近期的研究表明，在相同的条件下，氯化锌氯化钾的浓度达到1.95mol / L时，效率得到最佳。
二、材料因素基本上，锌电积效率受材料因素影响，如锌电池类型、电极材料以及配体分布等，均会对锌电积电流效率有影响。
1.锌电池类型目前，市场上主要有锌镍、锌铂和锌钴电池，这三种电池有着不同的电极特性，如果使用锌镍电池，在给定条件下，电极两端的变化会使电池的电流效率更低。
而近期的研究表明，使用锌钴电池技术，可以增强锌电积电流效率。
2.电极材料电极材料是一种影响积电流效率的重要因素，主要有金属锌面膜材料，如铜、铝、铁等。
研究表明，电极材料的选择可以提高电动效率，其中，将铜和铝做成具有一定尺寸结构的面膜，可以有效提高锌电积电流效率。
3.配体分布其实，配体分布也是一种影响正负极电流效率的重要因素，如一定条件下，作为配体的氧化锌离子在正负极上的分布不均，这些离子分布不均会影响电流传输，从而降低电流效率。
快收藏，手慢者无！史上最全碱性镀锌故障及处理方法
快收藏，手慢者无！史上最全碱性镀锌故障及处理方法碱性锌酸盐镀锌工艺，其镀层外观光亮，具有良好的结合力、低脆性和耐蚀性。
它消除了氰化镀锌的毒性，克服了氯化物镀锌对耐腐蚀差和钝化膜在湿热空气中易变色的缺陷。
此次我们乐将平台将从生产中以下12种最常见故障，全面进行分析讲解，希望能给大家带来点帮助：1. 低电流密度区出现黑色或灰色镀层2. 铸铁零件较难沉积上镀锌层3. 镀层呈海绵状4. 镀层结合力差的原因及解决方法5. 沉积速度慢的原因及解决方法6. 镀液中锌含量过快积累和阳极钝化的原因及解决方法7. 镀锌层出现粗糙或粗糙发暗的原因及解决方法8. 镀层钝化膜质量故障(发花、变色、变暗等)9. 锌酸盐镀锌层起泡故障的分析与处理实例10. 镀层有条纹和气流状11. 锌酸盐滚镀锌，滚筒突然发生爆炸12. 锌酸盐镀锌液中锌浓度快速下降是什么原因?如何处理?一，低电流密度区出现黑色或灰色镀层1．原因分析铅离子污染：当镀锌液中铅离子的含量超过15m9／L时，镀液的分散能力下降，镀层经稀硝酸出光后会出现黑色或灰色条纹。
铅离子主要是由劣质锌阳极带人的，为防止铅的污染，锌阳极需用0#锌或l#锌。
铁离子污染：镀液中铁离子含量高达50m9／L，如铁离子含量进一步提高，镀液就会出现胶体絮状物，镀层钝化后会出现紫蓝色，而且镀层容易出现气泡。
铁离子主要是由劣质氢氧化钠或工件带人。
因此，要选用白色片碱，带赤色的氢氧化钠绝对不可用，工件进入镀槽前应彻底清洗。
为调解阴、阳极面积比例，应当使用镍板或镀镍铁板作为阳极。
铜离子污染：镀液中铜离子含量高达20m9／L时，得到的镀锌层粗糙，光亮度降低，且光亮电流密度范围随铜离子含量的增加而逐渐缩小。
铜离子主要是由挂勾和洗刷导电铜杠时带入的。
2．解决方法硫化钠处理：取0．19／L～0．59／L化学纯硫化钠，溶于20倍以上的冷水中，在剧烈搅拌下，缓慢加入到镀液中，加完后继续搅拌20min，使之与镀液中的重金属离子充分反应，生成硫化物沉淀去除。
降低电积锌直流电耗分析
降低电积锌直流电耗分析传统的湿法炼锌过程中,电积能耗直接影响冶炼的生产本钱。
锌电积直流电耗受各种因素影响，联系当前生产实践分析了这些影响因素,并提出了相应的解决方法及节电措施。
湿法炼锌是在低温〔25-250℃〕及水溶液中进展的冶金过程。
目前，世界上锌产量的 80%以上都是承受湿法工艺生产的。
在湿法炼锌工艺中，电积是主要的耗电工序，其电耗占整个工艺能耗的 70%以上，因此，降低电积电耗，对于湿法炼锌厂降低生产本钱有着乐观的意义。
锌电积电耗锌电积电耗主要包括沟通电耗和直流电耗 2 局部。
沟通电耗主要发生在循环酸泵、冷却塔风机、掏槽真空泵等机械设备上，其在锌电积系统中占总能耗的比例仅为 3%-4%，因此，电积电耗以直流电耗为主。
在锌电积过程中，析出1t 阴极锌需要的电能为：W=U×103/Q·η〔1〕式中 W－直流电耗，kW·h/t;U-槽电压 V，η-电流效率%，q-锌的电化当量， 1.219.5g。
A·h)。
从。
1)式可以看出，锌电积电耗与槽电压成正比，与电流效率成反比。
因此，要降低锌电积电耗，必需降低槽电压或提高电流效率。
锌电积的节能措施降低槽电压槽电压对锌电积的电能消耗有重要影响。
电积过程中槽电压的状况见表 1由表 1 可以看出，一个电解槽的电压降〔U〕由硫酸锌分解电压〔U 分〕。
电积液电阻电压降〔U 液〕。
阴、阳极电阻电压降〔U 极〕。
接触点上电压降〔U 接〕。
阳极泥电压降〔U 泥〕阳极泥等 5 项组成即：U=U 分+U 液+U 极+U 接+U 泥。
〔2〕式〔2〕说明，通过降低分解电压和电阻电压，可以降低槽电压。
降低硫酸锌的分解电压硫酸锌分解电压由理论分解电压。
E 理〕、阴极超电压〔η阴〕和阳极超电压〔η阳〕组成，如下式:+η η-+ η-+ U= [E o (0 2.303RT 2.303RT ) 1ga (OH ) (O )] [E o (Zn ) 1ga (Zn 2+ ) (Zn ) =2 F 2 F [E o (O 2.303RT 2.303RT ) 1ga (OH )] [E o (Zn ) 1ga (Zn 2+ )] (O ) +η(ZN ) 。
锌电积各种因素对阳极析出MnO2电流效率的影响
表４酸度对ｑ＾－ｑ的影响
２．４
芝 ２．０
ｇ １．６
喜 １．２
０８
ＨｘＳＯｄｇ·Ｌ一１ 图６ Ｔｂ。ｑ与溶液酸度的关系
表３电流密度对Ｔｈ＝呜的影响
从图６可看出，在Ｍｎ２＋含量３．０ ｇ／Ｌ左右，酸 度对７Ｍｌｎ影响不大，这与理论分析吻合。 ３．５不同的Ａｇ含量及不同形状阳极对叮ｈｍ．的影响
Ｅｆｆｅｃｔ ｏｆ Ｓｏｍｅ Ｆａｃｔｏｒｓ ｏｎ ｔｈｅ Ａｎｏｄｅ Ｍｎ０２’Ｓ Ｓｅｐａｒａｔｉｎｇ—ｏｕｔ
Ｃｕｒｒｅｎｔ Ｅｆｆｉｃｉｅｎｃｙ ｏｆ Ｚｉｎｃ Ｅｌｅｃｔｒｏｗｉｎｉｎｇ
ＬＩＵＲｏｎｇ—ｙｉ．ＺＨＡＮＧＷｅｎ—ｓｈａｎ．ＭＥＩＧｕａｎｇ—ｇｕｉ （Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｍｅｔａｌｌｕｒ９３’Ｅｎｇｉｎｅｅｒｉｎｇ，Ｃｅｎｔｒａｌ Ｓｏｕｔｈ Ｕｎｉｗｅｒｓｉｔ３’．Ｃｈａｎｇｓｈａ Ｈｕｎａｎ，４１００８３．Ｃｈｉｎａ）
。４０
Ｐ．∞２１·２２５—０·１４８ ｐＨ
从反应（１）和（２）的值可以看出，析氧是主要反
应，升高温度对反应的标准之间的差值影响不大，钟
竹前推导出的酸性硫酸盐溶液中ｐＨ的计算公式如 下…：
１０”ｒ４＇１０—２ｐＨ＋｛１＋１０Ｉ卅［［ｓ（焉一］Ｔ一 ［Ｈ＋］Ｔ｛１０～Ｉ“一［Ｈ＋］Ｔ＝０
ｐＮ５－１．９０１，ｐ哪ｏ＝２．０９３，ｐ捌００＝３．０９１ 【ｓ皤一］Ｔ＝［ＭｅＳ０４］＋｜Ｈ２Ｓ０４］ｍｏＩ／Ｌ ［Ｈ＋］Ｔ＝２［Ｈ！Ｓ０４］ｔｏｏｌ／ｌ， 基此绘制了［ｓ嚆一］１＝３的［Ｈ＋］Ｔ—ｐＨ图，见
电解条件：巩＝５００ Ａ／ｍ２，Ｈ２Ｓ０４ １８０ ｄＬ，Ｚｎ
如何在锌电解过程中进行节能减耗
如何在锌电解过程中进行节能减耗摘要：本文分析了锌电解电耗的影响因素,并针对性地提出了根据槽电压和电流效率来降低电耗的措施。
关键词：湿法炼锌 锌电解 电耗 节能措施论文主体：一、前言在全国锌冶炼行业中,使用湿法炼锌工艺的企业占绝大部分比列。
而在湿法炼锌中，锌电解过程是该工艺中的主要耗能工序。
湿法炼锌能耗较高,一般每吨锌在电解过程中耗能占总能耗的80%以上。
因此,电解电耗是作为湿法炼锌中最重要的技术经济指标之一，它直接影响到生产成本，也标志着生产的好坏程度以及工艺技术水平的高低。
所以，降低电解过程中的能耗,成为我们节约生产成本中的重点之一。
锌电解中电耗主要包括交流电耗和直流电耗两部分。
交流电耗主要是指行车、剥锌机、循环泵、冷却塔风机、真空泵等机械设备所耗电能，然而交流电耗在锌电解过程总电耗中所占比重很少，所以直流电耗成为锌电解过程中能耗中的重中之重，因此，我们在下文中主要讨论锌电解过程中的直流电耗问题。
锌电解能耗是是指每生产1t 析出锌所消耗的电能，单位为kWh/t.它是电解生产中的一个重要技术经济指标。
其计算公式如下： W=）析出锌产量（）实际消耗电能（t kWh =Nt q I N t I U *******η＊1000 式中 W ——电能单耗，kWh/t ·Ｚn ；U ——槽电压，V ；η——电流效率(%)；I——电流，A；ｔ——电解时间，ｈ；Ｎ——电解槽数目；ｑ——电化当量，1.2202g/(A·h)。
从上式得知,电耗与电解的槽电压成正比,与电流效率成反比。
因此,任何能降低槽电压和提高电流效率的措施都能减少电能消耗。
下面就某厂生产实践中影响电能消耗的因素及所采取的措施作简要论述。
二、降低槽电压减少电能消耗的措施分槽电压是由电解槽内相邻阴阳极间的电压降数值，主要由ZnSO4解电压、电解液电阻电压降、阴阳极及接点电压降、导电板及触点电压降、阳极泥电阻电压降等部分组成。
其优化前组成情况见表1。
电解镓过程中影响电流效率的因素及控制方法
电解镓过程中影响电流效率的因素及控制方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!电解镓是一种重要的工业制备方法，通过电解过程将镓离子还原为金属镓。
锰离子对锌电解电流效率影响的探讨
低 。过高会对还原物在锌电积时起催化作用 , 导致 锌脆化 。过低影响阴极锌致密 。
(3) 近几年来有机还原物明显的减少和降低 , 电流效率逐年上升 , 各项生产成本下降 。Zn 、Ge 等金属直收率有所提高 ( Zn87115 %、Ge46107 %) 。 我们将采取有关措施 , 尽可能减少有机还原物含 量。
技术指标
1999 年 2000 年
2001 年
锰离子/ (g·L - )
16136 10136
16188
添加剂/ (kg·t - )
015
016
015
有机还原物/ (mg·L - ) 505
500
电流效率/ %
75～83 80～89
480 83～90
(1) 表 2 中的数据说明 , Mn2 + 在锌电解液中 的含量一般 16g/ L , 它在阳极上生成的 MnO2 , 对有 机还原物形成了吸附 , 抑制了有机物对电解的危 害。
48
81148 % (溶液各含 Mn2 + : 917g/ L) , 并产生出部 分 “四九五”锌 。
3 适当加大明胶用量
明胶在电解过程中的作用为 : (1) 起泡剂 , 改 善电解作业环境 ; (2) 改善产品质量 , 使析出锌平 整 、致密 ; (3) 减轻某些杂质的有害作用 。事实 上 , 明胶还有第四种作用絮凝剂 。明胶对电解液中 的悬浮颗粒有着显著的絮凝作用 。小试验结果表 明 , 明胶用量到 3～5mg/ L 时 , 絮凝效果较好 。生 产实际中 , 根据电解液的混浊状态 , 适当加大明胶 用量 , 将明胶水溶液均匀 , 连续加入到电解液中 , 促使悬浮物微粒絮凝成团 , 进入阳极泥 。
浅谈提高锌电积电流效率的措施
浅谈提高锌电积电流效率的措施肖常玲【摘要】分析了锌电积过程中影响电流效率的因素,找出了提高电流效率的措施.【期刊名称】《有色冶金节能》【年(卷),期】2015(031)003【总页数】3页(P26-28)【关键词】锌电积;电流效率;酸锌比;氢的超电压【作者】肖常玲【作者单位】赤峰中色锌业有限公司,内蒙古赤峰024000【正文语种】中文【中图分类】TF813电流效率是电积生产的一个主要技术经济指标，提高锌电积电流效率，不仅是提高锌总回收率的主要方法之一，也是衡量湿法炼锌企业技术水平和管理水平的重要标志。
随着锌精矿杂质升高，品位下降，原料价格上涨，电锌成本不断增大，因此必须在工艺和管理方面采取措施，以确保锌电积电流效率保持较高水平。
1.1 提供高质量的新液1.1.1 控制Zn2+浓度电积锌时，Zn2+浓度的变化对锌的析出电位EZn析的影响，可由能斯特方程看出：其中，aZn2+、ηZn分别为Zn2+活度及锌的超电压，Zn2+浓度变化对ηZn值影响很小，因此，在常规电积锌工业生产中，可认为ηZn值等于0.03 g/(A·h)。
因此，当aZn增大，也即Zn2+浓度增大时，EZn析增大，锌在阴极板上析出变易。
同理，当Zn2+浓度变小，锌在阴极上析出变难。
Zn2+浓度过高，生产中发现阴极附近甚至阴极锌背面有气泡形成，表面氢的超电压ηH2过低，氢气在阴极区放电而逸出，从而降低电流效率。
生产中，主要通过控制浸出高浸工序酸度来控制新液中的Zn2+浓度为140～150 g/L。
1.1.2 降低杂质浓度经净化所得的硫酸锌溶液中，仍含有对电流效率不良影响的杂质，这些杂质对电流效率的危害，主要是使H+容易在阴极析出，阴极电位正向移动，由于锌有较高析出电位，因而加速了阴极锌的反溶，更加速了氢的析出，从而使电流效率降低。
杂质对电流效率的影响，按危害程度由小到大顺序，可分为Pb、Cd、Fe、Ag；Ni、Co、Cu及Ge、Te、Se、Sb、As。
浅谈锌电积生产实践及影响因素
浅谈锌电积生产实践及影响因素谯宁【摘要】湿法炼锌工艺过程包括焙烧、浸出、净化、电解、熔铸等五个工序,其中硫酸锌溶液的电解沉积(简称电积)是湿法冶炼锌中关键重要的一环,工作强度大,腐蚀性强.产量的高低、质量的好坏最终将在这里体现.而锌电解技术条件很难控制,波动过大就会使整个电解过程无法进行.【期刊名称】《世界有色金属》【年(卷),期】2018(000)023【总页数】2页(P14-15)【关键词】电积;新液;析出锌;烧板【作者】谯宁【作者单位】四川会理鑫沙锌业有限责任公司,四川会理 615105【正文语种】中文【中图分类】TF813合理的电解技术条件是提高产量（电效）、稳定质量、均衡生产的前提。
锌电积的直流电耗一般在3000～3500度/吨锌片，影响直流电耗波动的因素很多，又相互牵制影响。
电积锌工厂的电流效率一般在85%～94%之间。
1 新液质量新液质量是保证正常电解和提高电效的关键，由于锌的电极电位较负（-0.763V），在析出锌的同时许多杂质金属离子也放电析出，轻则影响产量及电效，重则使整个电解过程无法进行下去，因此净化工序必须给电解工序提供给合格的新液。
影响新液质量的元素主要有Sb、Ge、As、Cu、Cd、Co、Ge、Fe、F、CL、Ca、Mg、Mn等，这些杂质在锌电积过程中是极为有害的，如超标会降低电流效率，增加电耗，影响析出锌质量，腐蚀阴阳极、堵塞管道等。
表1 国内某企业新液主要化学成分控制实例（mg/l）100元素 Zn CdCuCoSbGeFeAs Mn F CL含量 130-150×103＜2＜＜＜＜＜＜＜0.5＜20.10.1200.1 4-6×10360（1）Sb、Ge、As对电解的危害。
这些金属离子的硫酸盐电压低于硫酸的分解电压，导致氢的超电压降低，使锌析出困难而氢易析出。
As、Sb、Ge在浸出、净化工序正常情况下，较容易除去。
电解液中As、Sb超标会引起析出锌大面积的返溶，阴极析出表面粗糙，呈现出线条状和粉状。
锌电积电流效率低的原因与对策
Countermeasures and Reasons of Lo w Current Eff iciency in Zinc Electrolysis
(1) 锌离子浓度 由能斯特方程可知 ,溶液中 Zn2 + 含量降低不利 于锌在阴极上析出 ,同时相应提高的溶液酸度则更 有利于氢气在阴极区放电 ,从而降低电效 ,尤其电解 液酸度愈大 ,电效降低愈厉害 。用我公司电解液进 行连续电积试验可知 ,锌离子浓度从 46～51g/ L 降 至 25～30g/ L ,电流效率由 89167 %降为 75194 % , 说明其影响特别显著 。 (2) 槽温 槽温升高会使氢的析出超电压减小和溶液中有 害杂质活度增加 ,从而恶化电积过程 ,降低电效 。以 我公司生产上溶液进行试验 ,当温度保持在 39～ 42 ℃电效变化很小 ,但当温度继续提高到 45 ℃时 , 电流效率降低 3 个多百分点 ,同时析出锌片出现烧 板症状 。因此 ,高槽温电积应以溶液深度净化为前 提。 115 生产管理 由于湿法炼锌系统为溶液闭路循环且连续作 业 ,若某环节出故障均会给电积带来影响 。我公司 几年的实践中 ,或整个湿法流程体积平衡失控 ,或新 液数量和质量不能保证 ,总之难于确保良好的电积 外部条件 ;在电积系统内部 ,亦存在管理松懈现象 , 尤其在新液底流和槽面管理等方面 。 (1) 新液底流 通常 ,新液存于贮备罐里一定时间 ,罐底将沉积 大量底流 ,其组成主要为碱式硫酸锌和穿滤的净化 渣微粒 ,因而底流中某些杂质含量已成倍富集 。曾 于 1993 年 11 月取沉积近 2 个月的新液底流进行溶 解测试 ,表明 ,30 ℃时底流几乎全部溶于电解液 ,底 流中杂质 Cu 、Co 、Sb 含量分别为新液中正常值的 18 倍 、2165 倍和 1613 倍 ,故生产上须定期清除 。我公
锌离子电池面临的问题及解决措施
一、引言锌离子电池作为一种新型的电池技术，近年来受到了越来越多的关注。
然而，随着其在储能领域的不断应用，一些问题也逐渐暴露出来。
本文将针对锌离子电池面临的问题以及可能的解决措施展开讨论。
二、锌离子电池面临的问题1. 容量衰减问题锌离子电池在循环充放电过程中，容量衰减较为严重。
这使得其在长时间使用过程中出现储能衰减的情况，影响了其实际应用价值。
2. 锌枝晶问题锌在充放电过程中容易形成枝晶，在充放电过程中形成的枝晶对锌离子电池的循环寿命造成了严重影响。
3. 安全性问题在某些情况下，锌离子电池可能存在着安全隐患，如温度过高时可能发生热失控的现象，这对于大规模商业应用来说极为不利。
三、解决措施1. 电极设计优化通过优化电极设计，可以减轻锌离子电池在循环充放电过程中的容量衰减问题。
采用多孔结构电极能够增加电解液与电极材料的接触面积，提高反应效率，从而缓解容量衰减。
2. 导电添加剂在锌离子电池中添加适量的导电添加剂可以有效地抑制锌枝晶的形成，降低充放电过程中的枝晶堆积，从而延长电池的循环寿命。
3. 温度控制技术采用智能温度控制技术，可以在一定程度上解决锌离子电池的安全性问题。
通过监测电池温度并实时控制系统运行状态，确保电池工作在安全温度范围内，降低发生热失控的风险。
四、结语通过对锌离子电池面临的问题以及可能的解决措施进行深入的探讨，我们可以看到在这些问题面前，科学家和工程师们正在积极地探索创新解决方案。
锌离子电池作为一种储能技术，其前景依旧广阔，而解决这些问题也必将为其未来的发展带来更加可观的成果。
个人观点：在解决锌离子电池问题的过程中，需要多方合作，包括材料学、电化学、工程设计等领域的专家，共同努力推动锌离子电池技术的进步。
我相信随着科学技术的不断发展，锌离子电池必将迎来更加光明的未来。
在文章中多次提及：锌离子电池、容量衰减、枝晶问题、安全性问题、电极设计优化、导电添加剂、温度控制技术。
以上是对锌离子电池面临的问题及解决措施的深度和广度的探讨，希望能够对您有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锌电解工业实践中电流效率下降的原因分析及对策1前言在自由竞争市场中，经常会岀现这样的两种情况：一是由于某种商品过剩而引起价格下跌, 生产这种商品的厂家为了追求利润，就减少生产该商品，避免损失；或者加大该商品的生产量, 以求薄利多销，保住既得利益；二是商品需求旺盛而引起价格上涨，生产厂家就大量生产该商品，以求利润最大化。
在此讨论电解锌生产，设锌片价格为A,锌片产量尾C,锌精矿价格为B,锌精矿消耗量为F,制造成本消耗为G,电流密度为D,直流电能为W,电流效率为n,其它成本消耗H （包含除直流电能以外的生产物资、人工工资等），利润为E。
不难得出公式：式中：n为电流效率（％）; q为锌电化当量，1.22g/A・h； I为槽电流强度（A）； t为电积时间（h）； N为串联电解槽槽数，a为锌湿法直接回收率（%）； B为锌焙烧直接回收率（%）。
将式（2）和式（3）代入式（1）后可得：E = qxIxNxtxr/x（A-Bx—-—） -W' — H式（5）a x从式(5)中科看出：决定利润E 的变量有电流效率q 、锌片价格为A 、锌精矿价格为B 、 锌湿法直接回收率a 、锌焙烧直接回收率B 、直流电能为W 和其它成本消耗H 。
其中通过锌湿 法直接回收率计算公式、锌焙烧直接回收率计算公式和直流电能计算公式我们不难得出：a 和 B 是关于n 的增函数f ( n), w 是关于n 的反函数f" ( n),代入式(5)后有：E = qXIXNXtXf ( H ) X [A~B Xf 1 ( q ) Xf _l ( n)] 一 尸(n ) —H 式(6) 通过式(6)可看出：电流效率对锌电积工厂的利润至关重要，无论产品与原料成本如何波 动，提高电流效率总是增加工厂利润的关键因素之一。
2电流效率下降的原因分析一个炼锌厂当面积电流确定后，通过电解槽的电流强度，便可根据电极面积和数目计算出。
通电一定时间后，也就可以按锌的电化当量计算岀锌的析出量，这就是锌电解车间理论上应该 产岀的锌量。
但是在实际生产中产出的锌量与通过同等电量理论上计算析出锌量之比，以百分 数表示便称为电流效率，其计算式为式中：n 为电流效率(%);。
为在时间t 内阴极实际析出锌量(g)；q 为锌电化当量,1. 22g/A -h ； I 为槽电流强度(A)； t 为电积时间(h)； N 为串联电解槽槽数。
电流效率是湿法炼锌工业生产重要的技术经济指标之一。
1995年的调査统计平均电流是 89.2%,根据2000年世界各国炼锌厂的调查统计，波动在89%〜92%之间。
2000年各炼锌厂的平 均电流效率上升到90. 3%o 2. 1电解液中锌、酸含量在电解液中一定的锌离子浓度是正常进行电解沉积的基本条件之一。
若电解液的含锌过低, 则硫酸浓度相对增大，使阴极附近的锌离子浓度发生贫化现象，造成阴极上析出锌的“反溶”。
此外，氢的析出电位也随溶液中锌离子浓度的降低而降低，使得氢可能在阴极上放电析岀。
〃= 实际析出锌量 x ] 00% _ G理论上应该析出锌量 q-1-N-tX100% 式(7)电流效率nW (膈0,)%(a)图1在不同电流密度时电积液酸度与电流效率的关系(a)电积液含锌150g/L; (b)电积液含锌80g/L;图1表示在不同电流密度时电积液酸度与电流效率的关系。
由图1可看出：在不同的电流 密度下，增加电解液酸度，电流效率呈下降趋势。
在锌电解生产过程中，电解液成份由硫酸、锌盐、水及少量其它元素的盐组成，由于电解 槽的体积已经固定，如果电解过程中酸度增加，必将造成槽内锌浓度降低，当锌离子浓度低于 阴极表面的锌离子浓度时，由于'‘浓差极化”的原因，将导致阴极附近的锌离子向电解液方向 移动，降低电流效率。
但是，值得关注的是：并不是在电解液中锌离子浓度越高就越好，从图 1中可看出：当硫酸浓度低于6%的时候，电流效率开始呈现平稳下降趋势。
从拉乌尔定律可知, 对浓溶液有：a B = P B /P B * = P B / (kXC%)式(8)其中：a.为溶液活度；R 为常温下标准蒸汽压；k 为系数；C%为溶液浓度。
因此，当锌离子浓度过大时，其活度将下降，导致电流效率下降。
2.2电解液的成分与温度电解液的主要成分是Zn"、HzSO,、HQ 和少量其它杂质元素的盐。
稳定电解液中适当的Zr? 和H2SO4浓度，对提高电流效率是有益的。
实验结果表明，在一定范围内，随着电解液中锌浓度 的增加和酸浓度的下降，锌电积过程的电流效率也随之升高(见图1)。
凡是电解液中存在的能降低氢超电压和能以锌为阳极形成微电池反应的较正电性的金属杂 质，都会使锌电积的电流效率降低。
如铁、镣、钻、铜、珅、锐及错的存在，大都会引起烧板、 析出锌返溶等阴极沉积锌的表面状态变化，使电流效率大大降低。
但由于各个工厂的生产条件 或各研究者的实验条件的差别，各种杂质对电流效率影响程度也就不尽相同，所以各厂规定的65A.' 2HO 40 60 80 100 120 140 W(HaS 口 4)Z伝)9085807570电流效率n/%小2A/m2中性净液中杂质含量也有差异。
根据晋森罔等人的研究，各种杂质对锌电积的电流效率等影响特征总结见图2。
12各种杂质对锌电积的影响根据文献资料对杂质的分类法，对锌电流效率影响较大的杂质有As 、Sb 、Ge 、Co 、Ni 、Se… 30 35 40 45 50电解液的温度对锌电积电流效率的影响如图3所示。
图中曲线表明，在35〜40°C 的范围内温度/ °C可以得到满意的电流效率，这是目前几乎所有冶炼厂控制的电解液温度范围。
图10. 13 电解液的温度 对锌电积电流效率的影响图3电解液的温度对锌电积电流效率的影响10 20 30100 -1. 15效率下降60<>禄根据锌电解槽的热平衡状态，随着电积过程的进行，槽内电解液的温度会升高，超过所控制的范围。
所以目前电锌厂大都釆用大容积电解液循环冷却制度来维持所控制电解液的温度。
2.3阴极电流密度和表面状态Qiiz = a + blnDk 式(9)式中n H2——电流密度为仇时氢的超电位，V：成——阴极电流密度，A - m-2；a——常数，即阴极上通过一安培电流密度时的氢的超电位，随阴极材料、表面状态、溶液组成和温度而变；b——2X2. 3RT/F,即随电解温度而变的数据。
从塔费尔方程式方程式可看出：增大电流密度对提高电流效率是有利的。
如图4所示，在30〜40°C范围内，电流密度从OA/m，升至600 A/m2之间，电流效率呈增长趋势，大于600 A/m2 后，电流效率趋于稳定。
但是，在实际生产中常常发现：增大电流密度，电流效率却下降，与塔费尔方程式方程式的结果完全相反。
这是因为：塔菲尔方程考虑的是几个理想状态：①电流密度升高，但是电解液温度不变；②阴极始终获得结晶致密、平整的阴极锌；③电解液含硫酸锌纯度达到电积要求；④电解阳极正常进行析氧反应；⑤阴阳极导电状况良好。
在实际生产中，首先，增大电流密度，电解过程中放热反应更加剧烈，电解过程产生的热量大量增加，导致电解液温度升高。
由于工厂中的冷却设备是按照产能比例设计的，冷却效率不可能无限提高，这时容易出现电解液温度过高，但无法在有效时间内降低的局面，造成电流效率下降。
其次，在实际电锌生产中，由于存在阴阳极极间距偏差、边缘电力线、阴阳极电场中极化作用偏差等问题，本身就较难得到结晶致密、平整的阴极锌。
当增大电流密度时，在极间距较短、电力线部分和阴阳极电场中电离条件较好的地方，就比较容易发生较强的极化作用，优先析出阴极锌，最终造成阴极实际电流密度降低，并改变阴极表面状态，降低氢的超电压，最终降低电流效率。
第三，升高电流密度，由于阴阳极极化作用增强，除了造成锌离子的电积反应更加活跃外，也会导致杂质元素的电积反应更加活跃。
特别是伴随电解液温度升高的情况后，杂质离子在电解液中的浓度会同时升高。
这是因为，温度降低，会造成Ca 、Mg 、Zn 盐的溶解度降低，进而将 部分杂质元素包裹、吸附后结晶析出。
而温度升高，则Ca 、Mg 、Zn 盐将部分溶解后，将析出的 杂质元素带入溶液中。
有实验数据表明，一杯30°C 的硫酸锌溶液与一杯55°C 的硫酸锌溶液，其杂质Ge 离子的浓度可相差3倍以上。
第四，在阳极板镀膜过程未进行完毕期间，升高电流密度，危害极其严重。
这是因为阳极 的反应过程主要有三步：Pb-2e=Pb" 式（10） Pb 2++202 =Pb0z式（11）2HMnO 4 +3MnSO 4 +2H 20=5Mn02 +3 H 2S04式（12）当电流密度升高的时候，可能造成式（10）剧烈反应，造成阳极表面迟迟不能生成PbOz 和 MnOz 保护膜，增大阳极析氧超电压，浪费电能，电流效率下降。
第五，由电能公式P=U 2t/R 可知，当阴阳极导电接触状况不好时，在阴阳极板上，电流升 高则电能消耗越高，电流效率降低。
因此，随着电流密度的增加，氢的超电势增大，一般来说，能够获得结晶致密的阴极锌， 但一定要有相应的电解液成分、良好的阴阳极电积条件和较低的温度条件配合。
电流密度的增 加也会增大电解液的电阻电压降和温度，加剧杂质的析出。
我国各锌厂的面积电流波动在300〜 600A/m 2之间。
根据统计资料，世界上一些工厂的平均面积电流波动在500-530 A/m 2之间。
10090807020040060080010001200面积电流（A/m2）图4面积电流对电流效率的影响2.4电解液的循环制度30~40*CZn:80g/L H2SO4 :120g/L传统的电解液的循环制度是指：随着电锌过程的进行，锌在阴极析出，阴极附近的锌离子浓度不断降低，酸度不断升高，电流效率随之降低。
为了维持阴极附近一定的锌、酸浓度，需电解液不断循环，即不断往槽内供给按一定比例混合有中性硫酸锌溶液的废电解液，同时从槽内排除相应的废电解液。
加大电解液的循环速度，可以消除浓差极化现象，及时补充锌以维持一定的浓度，保持较低的电解液温度，获得较高的电流效率。
为了维持稳定的锌、酸含量，必须保持均匀的电解液流量。
供给电解槽的中性硫酸锌溶液（新液）流量可用下式计算：I • q F • N式（12）1000(Pi-P2式中：Q为中性硫酸锌溶液流量(m'/h)； I为电流强度(A)； n为电流效率(%)；N为串联电解槽数；q为锌电化当量，为1.22[g/(A・h)]； Pi为新液含锌(g/L)；&为废电解液含锌(g/L)o 生产中多采用新液与废电解液按一定体积混合，再经冷却后加进电解槽内的方法进行循环。
