电机控制复习题

• 床控制电路中，照明变压器二次线圈有一头必须妥善接地（对）。 • 台接在直流电源上的并励电动机，把并励绕组的两个端头对调后，电动机就会反转。（对） • 电流互感器在运行中，二次绕组绝不能短路，否则会感应出很高的电压，容易造成人身和设备事故。（对） • 直流电机中，换向极的作用是改变换向，所以只要装置换向极都能起到改变换向的作用。（错） • 用自动开关作为机床的电源引入开关，一般就不需要再安装熔断器作短路保护。（对） • 鼠笼式异步电动机的短路保护采用热继电器( 错
• 三相异步电机采用Y/△起动机时，下列描绘中( D )错误的。 • A、正常运行时作△接法 B、起动时作Y接法 • C、可以减小起动电流 D、适合要求重载起动的场合 • 三相鼠笼式异步电动机直接起动电流过大，一般可达额定电流的( C )倍。 • A：2～3 B：3～4 C：4～7 D：10 • 起重机上采用电磁抱闸制动的原理是（ D ）。 • A：电力制动 B：反接制动 C：能耗制动 D：机械制动 • 要改变并励直流电动机的转向，可以（ C ） • A 增大励磁 B 改变电源极性 C 改接电枢绕组 D 减小励磁
• 负载作星型联接时，电源线电压是负载两端相电压的（）倍，每一根相线的线电流（）相电流。
• 发现有人触电首先要做的是（）。 • A．用手把触电者拉离电源 • B．管网 • C．迅速离开 • D．在保护好自身安全的情况下想办法使触电者尽快脱离电源 • 已知某电阻两端电压为10V，流过电阻的电流为 2A，则该电阻阻值为（）。 • A．5Ω B．5J C．5W D．5V • 一个色环电阻标注颜色为黄紫红金，其标称阻值和允许偏差为（）。 • A.472Ω±5% B.0.47Ω±5% • C.4700Ω±10% D.4.7KΩ±5%

电机与电气控制技术考试试题题库及答案

第1章教学检测及答案一、填空题1. 直流发电机的工作原理是基于（电磁感应）原理，直流电动机的工作原理是基于（电磁力）定律。

2. 电磁力与转子半径之积即为（电磁转矩）3. 直流电机主磁极的作用是产生恒定、有一定空间分布形状的气隙磁通密度。

主磁极由（主磁极铁心和放置在铁心上的励磁绕组）构成。

4. 主磁极上的线圈是用来产生主磁通的，称为（励磁绕组）。

5. （电刷装置与换向片）一起完成机械整流，把电枢中的交变电流变成电刷上的直流或把外部电路中的直流变换为电枢中的交流。

6. 在电机中每一个线圈称为一个（元件），多个元件有规律地连接起来形成（电枢绕组）。

7. 电刷位于几何中性线上时的电枢反应特点为（电枢反应使气隙磁场发生畸变）和（对主磁场起去磁作用）。

8. 直流电机的感应电动势与（电机结构、每极气隙磁通和电机转速）有关。

9. 制造好的直流电机其电磁转矩仅与（电枢电流和每极气隙磁通成正比）。

10. 他励直流电动机的制动有（能耗制动、反接制动和回馈制动）三种方式。

11.反接制动分为（电压反接制动和倒拉反转反接制动）两种。

二、判断题（对的画√，错的画×）1. 直流发机的电枢线圈内部的感应电动势是交变的。

（√）2. 直流电动机获得反转的方法是改变磁场极性同时改变电源电压的极性使流过导体的电流方向改变。

（×）3. 电磁转矩阻碍发电机旋转，是制动转矩。

原动机必须用足够大的拖动转矩来克服电磁转矩的制动作用，以维持发电机的稳定运行。

此时发电机从原动机吸取机械能，转换成电能向负载输出。

（√）4. 电动机的电枢电动势是一反电动势，它阻碍电流流入电动机。

直流电动机要正常工作，就必须施加直流电源以克服反电动势的阻碍作用，把电流送入电动机。

此时电动机从直流电源吸取电能，转换成机械能输出。

（√）5. 无论发电机还是电动机，由于电磁的相互作用，电枢电动势和电磁转矩是同时存在的, 电动机的电枢电动势是一正向电动势。

（×）6. 换向极用来改善直流电机的换向，电机均应安装换向极。

控制电机期末考试试题

控制电机期末考试试题一、选择题（每题2分，共20分）1. 控制电机的工作原理是基于：A. 电磁感应B. 磁通变化C. 机械转动D. 热能转换2. 以下哪个不是控制电机的类型？A. 步进电机B. 直流电机C. 交流电机D. 热电偶3. 电机的启动电流通常比正常工作电流：A. 大B. 小C. 相等D. 不确定4. 电机的转速与磁场强度的关系是：A. 正比B. 反比C. 无关D. 先正比后反比5. 电机的转矩与电流的关系是：A. 正比B. 反比C. 无关D. 先反比后正比6. 电机的效率是指：A. 电机输出功率与输入功率的比值B. 电机的转速与输入电流的比值C. 电机的功率因数D. 电机的启动电流与正常工作电流的比值7. 电机的负载转矩增加时，电机的转速会：A. 增加B. 减少C. 不变D. 先增加后减少8. 电机的启动方式有：A. 直接启动B. 星-三角启动C. 软启动D. 所有选项都是9. 电机的过载保护通常通过：A. 热继电器B. 电流继电器C. 电压继电器D. 定时器10. 电机的制动方式主要有：A. 反接制动B. 能耗制动C. 再生制动D. 所有选项都是二、填空题（每空1分，共10分）1. 控制电机通常用于______和______。

2. 电机的额定功率是指电机在______下能够持续输出的最大功率。

3. 电机的额定电压是指电机在______时的电压。

4. 电机的额定转速是指电机在______时的转速。

5. 电机的额定电流是指电机在______时的电流。

6. 电机的启动转矩是指电机在______时的转矩。

7. 电机的额定效率是指电机在______时的效率。

8. 电机的过载能力是指电机能够承受的______。

9. 电机的绝缘等级是指电机的______。

10. 电机的短路保护是指电机在______时的保护。

三、简答题（每题10分，共20分）1. 简述控制电机的启动过程及其注意事项。

2. 描述电机过载保护的原理及其重要性。

电机控制技术考核试卷

B.异步电机
C.直流电机
D.无刷电机
9.以下哪些是PWM技术的优点？（）
A.调速范围宽
B.控制精度高
C.效率高
D.适用于所有类型的电机
10.以下哪些因素会影响电机温升？（）
A.负载率
B.环境温度
C.电机效率
D.风扇散热效果
11.以下哪些电机在运行过程中需要换向？（）
A.同步电机
B.异步电机
C.直流电机
A.电机本体
B.速度传感器
C.位置传感器
D.电流传感器
5.关于PWM（脉宽调制）技术，下列哪个说法正确？（）
A.通过调节脉冲宽度实现电机速度控制
B.只能用于直流电机控制
C.脉冲宽度与电机转速成反比
D.脉冲频率与电机转速成正比
6.在三相交流异步电机中，若要提高启动转矩，可以采取以下哪种措施？（）
A.提高电源电压
A.变频调速
B.电阻调速
C.电流调速
D.转子切割调速
16.以下哪些因素会影响电机控制系统的响应速度？（）
A.控制器参数
B.传感器精度
C.执行机构响应时间
D.系统稳定性
17.以下哪些电机在运行过程中可以实现无级调速？（）
A.同步电机
B.异步电机
C.直流电机
D.无刷电机
18.以下哪些方法可以减小电机运行时的噪音和振动？（）
B.降低电源频率
C.减小负载转矩
D.减小电机极数
7.下列哪种电机可以实现快速启动和制动？（）
A.同步电机
B.异步电机
C.直流电机
D.交流变频电机
8.关于电机控制技术，下列哪个说法错误？（）
A.闭环控制系统可以实现更精确的控制

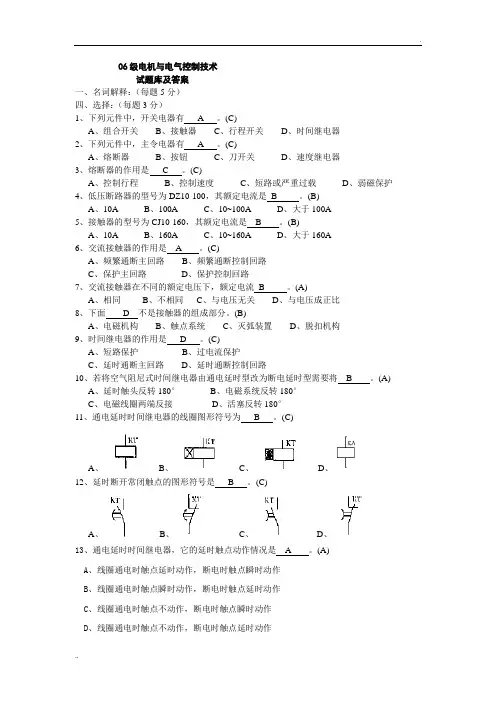

电机与电气控制技术试题库和答案 (3)

06级电机与电气控制技术试题库及答案一、名词解释：（每题5分）四、选择：（每题3分）1、下列元件中，开关电器有 A 。

(C)A、组合开关B、接触器C、行程开关D、时间继电器2、下列元件中，主令电器有 A 。

(C)A、熔断器B、按钮C、刀开关D、速度继电器3、熔断器的作用是 C 。

(C)A、控制行程B、控制速度C、短路或严重过载D、弱磁保护4、低压断路器的型号为DZ10-100，其额定电流是B 。

(B)A、10AB、100AC、10~100AD、大于100A5、接触器的型号为CJ10-160，其额定电流是 B 。

(B)A、10AB、160AC、10~160AD、大于160A6、交流接触器的作用是 A 。

(C)A、频繁通断主回路B、频繁通断控制回路C、保护主回路D、保护控制回路7、交流接触器在不同的额定电压下，额定电流B 。

(A)A、相同B、不相同C、与电压无关D、与电压成正比8、下面 D 不是接触器的组成部分。

(B)A、电磁机构B、触点系统C、灭弧装置D、脱扣机构9、时间继电器的作用是 D 。

(C)A、短路保护B、过电流保护C、延时通断主回路D、延时通断控制回路10、若将空气阻尼式时间继电器由通电延时型改为断电延时型需要将 B 。

(A)A、延时触头反转180°B、电磁系统反转180°C、电磁线圈两端反接D、活塞反转180°11、通电延时时间继电器的线圈图形符号为 B 。

(C)A、B、C、D、12、延时断开常闭触点的图形符号是 B 。

(C)A、B、C、D、13、通电延时时间继电器，它的延时触点动作情况是 A 。

(A)A、线圈通电时触点延时动作，断电时触点瞬时动作B、线圈通电时触点瞬时动作，断电时触点延时动作C、线圈通电时触点不动作，断电时触点瞬时动作D、线圈通电时触点不动作，断电时触点延时动作14、断电延时时间继电器，它的延时触点动作情况是 B 。

(A)A、线圈通电时触点延时动作，断电时触点瞬时动作B、线圈通电时触点瞬时动作，断电时触点延时动作C、线圈通电时触点不动作，断电时触点瞬时动作D、线圈通电时触点不动作，断电时触点延时动作15、热继电器的整定值为6.8A，则动作范围应选用 D 。

2020年10月浙江自考控制电机试题及答案解析

浙江省2018年10月自学考试控制电机试题课程代码：02614本试卷分A、B卷，使用省自考自编教材的考生请做A卷，使用2018年版本教材的考生请做B卷；若A、B两卷都做的，以B卷记分。

A卷一、单项选择题(本大题共10小题，每小题1分，共10分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.理想双绕组变压器的变压比等于一、二次绕组的( )A.电压之比B.电动势之比C.匝数之比D.三种都对2.测定变压器的电压比应该在变压器处于______情况下进行。

( )A.空载状态B.轻载状态C.额定载荷状态D.短路状态3.要改变直流并励发电机的输出电压极性，应按______办法运行。

( )A.改变原动机的转向B.励磁绕组两端反接C.电枢绕组两端反接D.改变原动机转向同时也反接励磁绕组4.金属切削机床的切削进给运动属于典型的______负载。

( )A.反抗性恒转矩B.位能性恒转矩C.泵类D.恒功率5.三相异步电动机在理想空载时，转差率为( )A.S=0B.S<SNC.S>SND.S=116.三相异步电动机在拖动恒转矩负载的运行中，减小供电电压，该电机的转速将会( )A.略有下降，但基本不变B.不受其影响C.很快降低D.短时下降后又恢复原速7.三相异步电动机机械负载加重时，其转子转速将( )A.升高B.降低C.不变D.不一定8.有一四相八极反应式步进电机，其技术数据中有步距角为1.8°/0.9°，则该电机转子齿数为( )A.75B.100C.50D.不能确定9.对于复合按钮，当按下时，( )A.动合触头先断，动断触头后合B.动断触头先断，动合触头后合C.动合，动断触头同时动作D.动断触头动作，动合触头不动作10.在电动机的继电器接触器控制电路中，热继电器的功能是( )A.过流保护B.短路保护C.零压保护D.过载保护二、判断题（本大题共5小题，每小题1分，共5分）判断下列各题，正确的在题后括号内打“√”，错的打“×”。

电机与电气控制复习题

电机与电气控制复习题1 何为低压电器?何为低压控制电器？答：低压电器是指工作在交流额定电压1200V 及以下，直流额定电压1500V 及以下的电路中，实现通断、保护、控制、或调节功能的电器设备；低压控制电器指在用于各种控制线路和控制系统中的电器。

2 低压电器的电磁机构由哪几部分组成?答：电磁机构由吸引线圈和磁路两部分组成，其中磁路包括铁心、衔铁和气隙。

3 交流接触器频繁操作后线圈为什么会发热？其衔铁卡住后会出现什么后果？答：因为交流接触器衔铁吸合前后的磁阻变化很大，而励磁电流是随着磁阻变化而相应变化的，衔铁吸合前的电流比吸合后的电流大几倍甚至十几倍，如果每小时操作次数太多，线圈将因频繁流过很大的电流而发热，温度升高，降低线圈的寿命，甚至使绝缘老化而烧毁。

衔铁如果卡住，线圈电流会增大很多倍，短时间线圈就烧毁了。

4 交流接触器能否串联使用？为什么？答：不能。

因为串联后接触器的电压就不会同时达到额定值，不能确保每个接触器都正常工作。

5 电动机主电路中装有熔断器作为短路保护，能否同时起到过载保护作用？可以不装热继电器？为什么？答：熔断器不能起到过载保护作用，因此为防止电动机过载必须要装热继电器。

二者功效不同，热继电器控制过载电流；熔断器控制短路电流，二者结合，控制效果更加完善完美。

6 何为常开、常闭触头？时间继电器的常开、常闭触头与一般的常开、常闭触头有何区别？答：在电器未通电或没有受到外力作用时处于闭合位置的触头称为常闭触头，常态时相互分开的触头称为常开触头。

时间继电器具有瞬动触头与延时触头，另外延时的常闭、常开触头的动作是在线圈通电或断电后延时一定时间后才进行的，与接触器的常闭、常开触头在线圈通电或断电后立即动作不一样。

7 什么是主令电器，它有哪些类型？答：主令电器是用来接通或断开控制电路，以发布命令或信号，从而改变控制系统工作状态的电器。

常用的主令电器有控制按钮、行程开关、万能转换开关和主令控制器等。

电机控制系统考核试卷

A.优化电机结构设计
B.使用减震材料
C.控制策略调整
D.提高电源质量
15.在电机控制系统的设计中，以下哪些考虑因素是重要的？()
A.系统的可靠性
B.系统的成本
C.系统的维护性
D.系统的环境适应性
16.以下哪些传感器可以用于监测电机温度？()
A.热电偶
B.红外传感器
C.霍尔传感器
D.压力传感器
17.以下哪些是电机控制系统中的开环控制元件？()
A.控制器
B.执行器
C.传感器
D.被控对象
18.以下哪些情况下电机控制系统可能会出现饱和现象？()
A.控制器输出限制
B.执行器能力限制
C.传感器量程限制
D.电源电压限制
19.以下哪些技术可以用于提高电机控制系统的能效？()
A.变频调速
B.优化电机设计
C.能量回馈
D.节能控制策略
20.以下哪些是电机控制系统中常用的保护措施？()
四、判断题
1. √
2. ×
3. √
4. ×
5. √
6. √
7. ×
8. ×
9. √
10. ×
五、主观题（参考）
1.闭环控制依赖于反馈，能够自动纠正偏差，提高系统的稳定性和准确性。开环控制则无反馈，简单直接，但易受外界干扰，精度较低。
2.常见调速方法包括变频调速、变压调速、转子电阻调速等。变频调速响应快，精度高，但成本较高；变压调速简单，但调速范围有限；转子电阻调速影响电机效率。
A.控制器参数设置不当
B.传感器反馈滞后
C.执行器动态响应过快
D.系统存在未建模动态
12.以下哪些控制策略可以用于电机的速度控制？()

复习题——精选推荐

复习题《电机与控制》复习题⼀、单项选择题(在每⼩题的四个备选答案中，选出⼀个正确答案，并将正确答案的序号填在题中的括号内。

1.在电压相等情况下，若将⼀个交流电磁铁接到直流电流上使⽤，将会发⽣( A)。

A.线圈电流增⼤，发热，甚⾄烧坏B.噪⾳C.吸⼒减⼩D.铁损增加2越⾼，电压变化2.某三相电⼒变压器带电阻电感性负载运⾏，负载系数相同条件下，cos率△U( A)。

A.越⼩B.不变C.越⼤D.不定3.额定电压为U1N/U2N=10000/400V,Y/Y接法的三相变压器的变⽐为( A )。

A.25B.14.43C.43.3D.8.33*4.电流互感器的副边绕组( C )。

A.匝数很⼩B.不允许短路C.绝对不允许开路D.不允许接地5.⼀台他励直流发电机由额定运⾏状态下转速降到原来的60%，⽽励磁电流、电枢电流都不变，则( A)A.电动势下降到原来的60%B.电磁转矩下降到原来的60%C.电动势和电磁转矩都下降到原来的60%D.端电压下降到原来的60%6.三相异步电动机运⾏时的转速越⾼，其转⼦感应电动势( B)。

A.越⼤B.越⼩C.越稳定D.越不稳定*7.三相笼形异步电动机在空载和满载两种情况下的起动电流的关系是( A)。

A.满载时起动电流⼤B.空载时起动电流⼤C.两者相同D.两者⼤⼩不⼀定8.应⽤起动设备起动三相异步电动机，降低起动电流是为了( C)。

A.防⽌电机过载发热B.防⽌熔体熔断C.防⽌电⽹电压过度降低D.保护起动设备*9.直流伺服电动机的转速与励磁电流的关系是( C)。

A.正⽐例关系B.抛物线关系C.反⽐例关系D.两者⽆关10.从步进电机脉冲源中输出脉冲电压的频率决定该电机转⼦的( B )。

A.⾓位移B.⾓速度C.⾓加速度D.转向*11.铁⼼的作⽤是将分布的磁场集中起来，使磁⼒线( B)经过磁路⽽形成⼀个闭合回路。

A.全部B.差不多全部C.不D.⼀部份12.磁路中，产⽣磁通的源叫做磁势，⽤Fm表⽰，通常其强弱取决于( A )。

机电控制技术试题库和答案

一、填空：（每题2分）1、常用的低压电器是指工作电压在交流( )V以下、直流( )V以下的电器。

(B) 1200、 15002、选择低压断路器时，额定电压或额定电流应( )电路正常工作时的电压和电流。

4、按钮常用于控制电路，( )色表示起动，( )色表示停止。

5、熔断器是由( )两部分组成的。

7、交流接触器是一种用来(频繁)接通或分断(主 )电路的自动控制电器。

9、时间继电器是一种触头( )的控制电器。

11、三相异步电动机的能耗制动可以按( )原则和( )原则来控制。

时间速度12、反接制动时，当电机接近于( )时，应及时( )。

零断开电源防止反转13、双速电动机的定子绕组在低速时是( )联结，高速时是( )联结。

(B)三角形双星形14、通常电压继电器( )联在电路中，电流继电器( )联在电路中。

并串16、在机床电气线路中异步电机常用的保护环节有( )、( )和（）。

短路、过载、零压和欠压18、电气原理图一般分为（）和（）两部分画出。

主电路和辅助电路19、电气原理图设计的基本方法有（）、（）两种。

经验设计、逻辑设计20、异步电动机的转速公式n=（）。

n= )1(601s pf 21、交流接触器的结构由（）（）（）和其他部件组成。

电磁机构、触头系统、灭弧装置22、熔断器的类型有瓷插式、（）和（）三种。

螺旋式密封管式23、电气控制系统图分为（）（）和（）三类。

电机与电气控制试卷考试答案(供参考)

《电机与电气控制技术》一、填空题（本题30分, 每空1分）Array1.时间继电器按延时方式可分为型和型。

2.变压器的三大作用是、和。

3.异步电动机的转子可分为和两种。

4.热继电器在电路中作为保护，熔断器在电路中作为保护。

5.电磁机构一般由、、等构成6.三相鼠笼式异步电动机在运行中断了一根电源线，则电机转速。

7.仪表用电压互感器二次侧额定电压为______Ｖ，电流互感器二次侧额定电流为_______A。

8.某4极50HZ的电动机，其三相定子磁场的速度为_____,若额定转差率为0.04，则额定速度为_____。

9.在多点操作的控制电路中，通常几个按钮触点应该是常开、常闭。

10.三相异步电动机的调速方法有调速、调速和调速等三种。

11.笼型异步电机的降压起动方法有：、、。

12.按钮用来短时间接通或断开小电流，色表示起动，色表示停止。

13.自动空气开关它是既能通断电路，又具备、、等三大保护。

二、单项选择题（共20分，每题2分）1.交流接触器的发热是主要的。

A、线圈B、铁心C、触头2.某交流接触器在额定电压380V时的额定工作电流为100A，故它能控制的电机功率约为。

A、50KWB、20KWC、100KW3.下列电器中不能实现短路保护的是。

A、熔断器B、热继电器C、空气开关D、过电流继电器4.热继电器过载时双金属片弯曲是由于双金属片的。

A、机械强度不同B、热膨胀系数不同C、温差效应5. 当必须从使用着的电流互感器上拆除电流表时，应首先将互感器的二次侧可靠，然后才能把仪表联接线拆开。

A、断开； B、短路； C、接地； D、接零6.保护晶闸管，可选用型熔断器？A、RLS1B、RC1AC、RT0D、RL17.变压器的铁心采用0.35—0.5mm厚的硅钢片叠压制造,其主要的目的是为了降低。

A、铜耗；B、磁滞损耗；C、涡流损耗；D、磁滞和涡流损耗8.U N、I N、ηN、cosϕN分别是三相异步电动机额定线电压，线电流、效率和功率因数，则三相异步电动机额定功率P N为。

机电控制考试题及答案

机电控制考试题及答案一、单项选择题（每题2分，共20分）1. 电动机的转速与电源频率的关系是：A. 无关B. 成正比C. 成反比D. 成正弦关系答案：B2. 以下哪个不是直流电机的组成部分？A. 转子B. 定子C. 换向器D. 电刷答案：C3. 伺服电机的控制方式是：A. 开环控制B. 闭环控制C. 半闭环控制D. 以上都是答案：B4. PLC编程语言中，梯形图属于：A. 汇编语言B. 机器语言C. 高级语言D. 流程图语言答案：D5. 以下哪个不是传感器的类型？A. 温度传感器B. 压力传感器C. 声音传感器D. 颜色传感器答案：C6. 以下哪个不是电气控制线路的组成部分？A. 电源B. 负载C. 导线D. 电阻答案：D7. 电磁阀的工作原理是：A. 通过电磁铁吸引或释放阀芯B. 通过压缩空气控制阀芯C. 通过液压控制阀芯D. 通过机械力控制阀芯答案：A8. 在PLC中，输出继电器的缩写是：A. I/OB. O/PC. I/PD. M/R答案：B9. 以下哪个不是步进电机的特点？A. 精确控制B. 可变速C. 需要反馈D. 响应速度快答案：C10. 伺服电机和步进电机的主要区别在于：A. 价格B. 控制精度C. 应用领域D. 以上都是答案：B二、多项选择题（每题3分，共15分）1. 以下哪些是PLC的特点？A. 可靠性高B. 编程简单C. 灵活性强D. 体积大答案：ABC2. 传感器的作用包括：A. 检测B. 转换C. 放大D. 控制答案：AB3. 以下哪些是直流电机的控制方式？A. 电压控制B. 电流控制C. 速度控制D. 位置控制答案：ABC4. 以下哪些是伺服电机的优点？A. 高精度B. 高响应速度C. 高扭矩D. 低噪音答案：ABCD5. 以下哪些是电磁阀的常见故障？A. 线圈烧坏B. 阀芯卡死C. 密封圈老化D. 电源不稳定答案：ABC三、判断题（每题2分，共10分）1. 直流电机的转速可以通过改变电源电压来调整。

电机学考试题库及答案

电机学考试题库及答案一、单项选择题（每题2分，共20分）1. 直流电机的工作原理是基于哪种物理效应？A. 电磁感应B. 洛伦兹力C. 法拉第电磁感应定律D. 楞次定律答案：B2. 异步电机的转子转速与同步转速的关系是？A. 相等B. 略低C. 略高D. 无固定关系答案：B3. 同步电机的励磁方式有几种？A. 一种B. 两种C. 三种D. 四种答案：C4. 电机的效率是指电机的哪种性能指标？A. 功率因数B. 转速C. 转矩D. 输出功率与输入功率之比答案：D5. 电机的启动电流通常比额定电流大多少倍？A. 2-3倍B. 3-5倍C. 5-7倍D. 7-10倍答案：B6. 电机的绝缘等级是根据什么来划分的？A. 温度B. 电压C. 电流D. 材料答案：A7. 电机的额定电压是指电机在长期运行时允许的最高电压。

A. 正确B. 错误答案：A8. 电机的额定功率是指电机在额定电压和额定转速下能够输出的最大功率。

A. 正确B. 错误答案：A9. 电机的额定转速是指电机在额定电压和额定负载下能够达到的转速。

A. 正确B. 错误答案：B10. 电机的额定电流是指电机在额定电压和额定负载下能够承受的最大电流。

A. 正确B. 错误答案：A二、多项选择题（每题3分，共15分）1. 以下哪些因素会影响电机的效率？A. 电机的材料B. 电机的制造工艺C. 电机的负载D. 电机的冷却方式答案：ABCD2. 电机的启动方式有？A. 直接启动B. 星-三角启动C. 变频启动D. 软启动答案：ABCD3. 电机的保护措施包括？A. 过载保护B. 短路保护C. 过热保护D. 欠压保护答案：ABCD4. 电机的调速方法有？A. 变频调速B. 变极调速C. 变压调速D. 变流调速答案：ABCD5. 电机的绝缘材料应具备哪些特性？A. 高绝缘强度B. 高耐热性C. 高耐化学腐蚀性D. 高机械强度答案：ABCD三、判断题（每题2分，共10分）1. 电机的额定电流是指电机在额定电压下能够承受的最大电流。

(完整版)电机学考试试题(附答案)

（1）额定运行时的转速、转差率；（4分）
（2）额定运行时的电磁功率和电磁转矩；（5分）
（3）如额定运行时，保持负载转矩不变，在转子绕组中串入电阻使电机的转速降低10％，问串入的电阻阻值是原转子电阻的多少倍？调速后的转子铜耗是多少？（6分）
附：参考答案
二、简答题
1.答：
Yd7:
Dd4:
or：
2.答：
双层短距绕组可以等效为两个相位相差短距角β的单层绕组，其双层短距绕组的基波和谐波电势为两个单层绕组相应电势的矢量和，其数值分别小于其代数和，其减小系数为短距因数，谐波的短距因数要小于基波的短距因数。因此，通过短距，牺牲一点基波来达到更多地抑制谐波的作用。
短路阻抗标幺值
短路电阻标幺值
短路电抗标幺值
对于第II台变压器,短路试验在高压侧进行，高压为124A。
高压侧额定相电流
高压侧阻抗基值
短路阻抗
短路电阻
短路电抗
短路阻抗标幺值
短路电阻标幺值
短路电抗标幺值
（2）
已知功率因数
则有
略去励磁电流后等效电路参数
，
则电压调整率
二、简答题：（35分）
1.画出Yd7和Dd4三相变压器绕组连接图，并作出相应的电动势矢量图。（8分）
2.为什么采用短距可以削弱双层绕组电动势的谐波。（4分）
3.三相对称绕组连成星形接法，接入三相对称电压，形成旋转磁场的性质如何（幅值、旋转速度）？若绕组有一相断线，试问此时合成磁动势的大小和性质？（用公式表示）（8分）
5.答：
（1）相同点：
变压器和异步电动机能量转换都是利用了电磁感应定律的基本原理；能量传递都是以磁场作为媒介，两侧都无直接电的联系。
（2）不同点：（答出其一即可）

电机与电气控制技术复习题(有答案)

复习题一判断题题意对的在（）打V,错的在（）打X1）直流电机1直流电机转子绕组通过的电流是交流电流。

（√））2串励直流电机可以空载试运行（X）3直流电机的换向器是安装在转轴端部，用于调配电枢绕组电源方向。

（√））4 直流电机转子绕组通过的电流是交流电流。

（√））1普通单相交流电焊机是特殊的降压变压器。

（√））2电压互感器的副边不可以开路。

（X）3任意三相电力变压器都可以并联运行。

（√））3）交流电动机及特种电动机1单相交流电动机调换电源的相线和中线接头，其运行反向。

（X）2三相步进电机不是三相交流电机，不可以接三相交流电源。

（√）3单相交流电动机一个定子绕组串电容器是用来分相的，不是为提高功率因数。

（√）4频敏变阻器是专用来启动绕线式三相交流异步电动机的设备（√）4）电气控制1交流接触器铁芯嵌有铜短路环可用于消除吸合震动和噪声（√）2直流接触器铁芯可以用普通钢整体做成，而不用硅钢片叠成。

（√）3交流接触器在控制电路中可以实施短路保护。

（X）4交流接触器的铁芯可以用普通钢片做制，不一定要用硅钢片制作。

（X）5直流接触器和交流接触器都是通过主触头分合控制电路，因此可以互相替代。

（ X）二选择题1）直流电机1直流电动机的换向极作用是（B），A电源换向B平衡电枢磁场C加大主磁通D变速2直流电机电枢绕组通过的电流是（A）。

A交流 B 直流 C不确定3直流电动机可以作直流发电机用，发动机带动直流电动机可以发电。

（A）A 能 B不能4只改变串励直流电机电源的正负极，直流电机转动方向就会（A）A不变B反向Ｃ不确定2）交流电动机及特种电动机1三相笼型异步电动机相同电压下空载启动比满载启动转矩（C）。

A小B大C相同2大功率三相异步笼式电机可以（B）Ａ直接启动Ｂ降压启动C转子串电阻启动D同步启动3三相异步电机改变定子磁极对数P的调速方法适用（C）调速。

A绕线电机 B 直流电机 C 三相笼式异步电机D 步进电机4 三相异步电机额定转速为980r/min。

控制电机试题及答案

控制电机试题及答案
一、选择题
1. 控制电机的基本功能是什么？
A. 转换能量
B. 传递信息
C. 控制运动
D. 测量温度
2. 步进电机的控制方式是：
A. 模拟控制
B. 数字控制
C. 脉冲控制
D. 频率控制
3. 伺服电机与步进电机的主要区别在于：
A. 精度
B. 体积
C. 重量
D. 价格
二、填空题
4. 控制电机按照控制方式可以分为________和________。

5. 直流伺服电机的工作原理是________，通过改变________来控制电机的转速。

三、简答题
6. 简述控制电机在工业自动化中的应用。

四、计算题
7. 已知直流伺服电机的额定功率为100W，额定电压为24V，求其额定电流。

五、论述题
8. 论述步进电机的工作原理及其优缺点。

答案：
一、选择题
1. C
2. C
3. A
二、填空题
4. 步进电机，伺服电机
5. 电磁感应，电机两端电压
三、简答题
6. 控制电机在工业自动化中主要用于精确控制机械设备的运动，如机器人手臂、传送带、数控机床等，实现自动化生产线的高效、精准作业。

四、计算题
7. 额定电流 = 额定功率 / 额定电压= 100W / 24V ≈ 4.17A
五、论述题
8. 步进电机工作原理是通过接收脉冲信号来控制电机的转动角度，每接收一个脉冲信号，电机转动一个固定的角度。

其优点是控制简单、定位精度高、无累积误差。

缺点是转速较低，噪音较大，不适合高速运行。

电机学考试题及答案

电机学考试题及答案电机学是电气工程中的重要学科，涉及电动机和发电机的原理、工作方式、控制方法等内容。

本文将为您提供一些电机学考试题及答案，帮助您复习和巩固相关知识。

1. 电机学的研究对象是什么？答案：电机学研究的对象是电动机和发电机。

2. 请简要介绍电动机的分类。

答案：电动机主要分为直流电动机和交流电动机两大类。

交流电动机又可细分为感应电动机、同步电动机和异步电动机等。

3. 请解释电动机的转速和励磁的关系。

答案：电动机的转速与励磁成正比关系。

励磁越强，转速越高；励磁越弱，转速越低。

4. 请说明电动机的效率计算公式。

答案：电动机的效率可以通过以下公式计算：效率 = 输出功率 / 输入功率 * 100%5. 什么是电动机的起动方式？请列举几种常见的起动方式。

答案：电动机的起动方式是指使电动机从静止状态开始运转的方法。

常见的起动方式有：直接起动、定时起动、降压起动、自耦起动等。

6. 请解释电动机的转子。

答案：电动机的转子是指电动机中转动的部分。

在直流电动机中，转子是由导线绕组构成的电枢；在交流电动机中，转子通常是由根据不同类型电机而有所不同的结构组成。

7. 什么是电动机的额定转矩？答案：电动机的额定转矩是指电动机在额定输出功率和额定转速下能够提供的最大转矩。

8. 请解释电动机的励磁方式。

答案：电动机的励磁方式指的是通过不同的方式给电机提供磁通，从而产生励磁磁场。

主要的励磁方式有：直流励磁、串励励磁、并励励磁以及复合励磁等。

9. 请列举几种常见的电动机保护装置。

答案：常见的电动机保护装置包括过载保护装置、短路保护装置、过压保护装置、欠压保护装置、温度保护装置等。

10. 请解释电动机的空载运行现象。

答案：电动机的空载运行是指在电动机未连接外部负载时，电机本身运转而产生机械转矩的现象。

以上就是一些电机学考试题及答案，希望对您的学习和复习有所帮助。

电机学作为电气工程的重要组成部分，对于电机的原理和运行方式的掌握至关重要。

机电传动控制总复习题及答案

1.直流电动机调速系统中，若想采用恒功率调速，则可改变
①U
②Ke
③Φ
答③
2. 三相鼠笼式异步电动机在相同电源电压下，空载启动比满载启
动的启动转矩
①小
②大
③ 相同
答③
3. 三相异步电动机带动一定负载运行时，若电源电压降低了，此时电动机转矩
①增加
②减少
③ 不变答③
4.直流电动机的启动方法有电枢串电阻和降压启动
⑥ IstY I3 st6 .5 3 IN6 .5 3 2A 0 4.3 3 A
T st Y T 3 st 1 .5 3 T N 1 .5 3 6.4 5 N m 3.7 N 2m
⑦因TstY=32.7N·m>30N·m=TL，故该电动机能采用Y-Δ法启动。
42.电力拖动系统若是多轴系统，需要作哪两项折算才能把多轴系统简化为单轴系统? 答：负载转矩，飞轮矩。
U N Ra
很大。
30. 有台他励直流电动机，如图所示，其铭牌数据为： PN=5.5kW,UN=Uf=220V,nN=1500r/min,η=0.8,Ra=0.2Ω,Rf=110 Ω。试求：
① 额定励磁电流IfN；② 励磁功率Pf；③ 额定转矩TN；④ 额定电枢电流IaN；⑤ 额定电枢电流时的反电所势；⑥ 直接启动时的启动电流； ⑦ 若使启动电流为三倍的额定电流，则电枢应加多大的启动电阻？
答：把实际变化负载化成一等效的恒定负载，而两者温升相同。
50.生产机械的负载特性有哪四种?
答：恒转矩，泵类，直线型，恒功率。
51.机电传动系统稳定运行的条件是哪两条? 答：1. T＝TL；2. 在T＝TL处，dT/dn<dTL/dn。
52.当他励直流电动机工作在固有机械特性上，电枢外加电压和什么量相平衡? 答：反电动势E，电枢绕组电阻Ra上压降。 53.三相异步电动机可变损耗和不变损耗有哪些?

电机考试题及答案

电机考试题及答案一、选择题1. 电机的基本原理是什么？A. 电磁感应B. 磁悬浮C. 热能转换D. 机械传动答案：A2. 下列哪项不是直流电机的特点？A. 转速稳定B. 结构简单C. 功率因数高D. 维护方便答案：C3. 交流电机与直流电机的主要区别是什么？A. 电源类型不同B. 转速控制方式不同C. 体积大小不同D. 制造成本不同答案：A二、填空题4. 电机的启动方式主要有________和________两种。

答案：直接启动，星-三角启动5. 电机的额定功率是指电机在________下能够持续输出的最大功率。

答案：额定工作条件三、简答题6. 简述三相异步电机的工作原理。

答案：三相异步电机的工作原理基于电磁感应原理。

当三相交流电源通过定子绕组时，产生旋转磁场。

该旋转磁场与转子绕组相互作用，使转子产生感应电流，从而产生电磁力矩，驱动转子旋转。

7. 什么是电机的效率，如何计算？答案：电机的效率是指电机输出的机械功率与输入的电功率之比。

计算公式为：效率 = （输出机械功率 / 输入电功率）× 100%。

四、计算题8. 已知一台三相异步电机的额定功率为10kW，额定电压为380V，额定电流为20A，求其功率因数。

答案：功率因数 = 额定功率 / （额定电压× 额定电流× 根号3）= 10,000 / (380 × 20 × 1.732) ≈ 0.829. 若上述电机在实际运行中，输入电流为18A，求其实际功率。

答案：实际功率 = 额定电压× 实际电流× 根号3 × 功率因数= 380 × 18 × 1.732 × 0.82 ≈ 8.82kW五、论述题10. 论述电机在工业自动化中的作用及其重要性。

答案：电机在工业自动化中扮演着核心角色，其主要作用包括驱动机械运动、控制速度和方向、实现精确定位等。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

控制电机复习题答案111一、填空题1. 控制电机主要是对控制信号进行传递和变换，要求有较高的控制性能，如要求运行可靠动作迅速准确度高等。

2. 单相异步电动机的类型主要有反应式永磁式磁滞式3. 磁滞式同步电动机最突出的优点是能够自启动而且启动转矩很大。

4. 40齿三相步进电动机在双三拍工作方式下步距角为3，在单、双六拍工作方式下步距角为1.5。

5. 交流伺服电动机的控制方式有变极变频变转差率。

7. 无刷直流电动机转子采用永磁体，用电子开关线路和位置传感器组成的电子换向器取代有刷直流电动机的机械换向器和电刷。

8. 直线电机按照工作原理来区分，可分为直线感应电机、直线直流电机和直线同步电机三类。

9. 自整角机是一种能对角度偏差自动整步的感应式控制电机，它通过电的方式在两个或两个以上无电联系的转轴之间传递角位移或使之同步旋转。

10.光电编码器按编码原理分有绝对式和增量式两种。

11.异步测速发电机性能技术指标主要有线性误差、相位误差、剩余电压和输出斜率。

12 同步电动机转子上的鼠笼绕组可起启动和阻尼作用。

13.小功率同步电动机可分为反应式永磁式磁滞式等。

14.反应式电磁减速同步电动机定转子齿数应满足_______，转速公式为_______；励磁式电磁减速同步电动机定转子齿数应满足_______，转速公式为_____。

15. 电机产生过度过程的主要原因是电机中存在两种惯性：机械电磁。

16. 罩极式单相异步电动机的旋转方向总是固定不变的由罩住的部分向未罩住的方向旋转。

17.直流伺服电动机的电气制动有能耗回馈反接。

二、选择题1．伺服电动机将输入的电压信号变换成（ D ），以驱动控制对象。

A.动力B.位移C.电流D.转矩和速度2.交流伺服电动机的定子铁芯上安放着空间上互成（ B ）电角度的两相绕组，分别为励磁绕组和控制绕组。

A.0oB. 90oC. 120oD.180o3.为了减小（ C ）对输出特性的影响，在直流测速发电机的技术条件中，其转速不得超过规定的最高转速。

A.纹波B.电刷C.电枢反应D.温度4.在交流测速发电机中，当励磁磁通保持不变时，输出电压的值与转速成正比，其频率与转速（ D ）。

A.正比B.反比C.非线性关系D.无关5.影响交流测速发电机性能的主要原因是（ B ）。

A.存在相位误差B.有剩余电压C.输出斜率小D.以上三点6.步进电机是利用电磁原理将电脉冲信号转换成（ C ）信号。

A.电流B.电压C. 位移D.功率7.旋转型步进电机可分为反应式、永磁式和感应式三种。

其中（ A ）步进电机由于惯性小、反应快和速度高等特点而应用最广。

控制电机复习题答案111A.反应式B.永磁式C.感应式D. 反应式和永磁式8.步进电机的步距角是由（ C ）决定的。

A.转子齿数B.脉冲频率C. 转子齿数和运行拍数D. 运行拍数9.由于步进电机的运行拍数不同，所以一台步进电机可以有（ B ）个步距角。

A.一B. 二C. 三D.四10.步进电机通电后不转，但出现尖叫声，可能是以下（ B ）原因。

A.电脉冲频率太高引起电机堵转B.电脉冲频率变化太频繁C.电脉冲的升速曲线不理想引起电机堵转D.以上情况都有可能11.理想的驱动电源应使通过步进电机的绕组电流尽量接近（ B ）波形。

A.正弦波B.矩形波C.三角波D.锯齿波12.没有补偿的旋转变压器的在接负载时会出现（ C ），使输出特性畸变。

A.剩余电压B.感应电流过大C. 交轴磁势D. 直轴磁势13.旋转变压器的本质是（ D ）。

A.变压B.变流C.能量转换D.信号转换14.若电源允许，考虑到性能和体积等因素应选用电压较高、频率为（ C ）自整角机。

A.50HzB.60 HzC.400 HzD.1000 Hz15.因为自整角机的接收机和发送机在结构上有差异，如果调错，将使自整角机（ D ）。

A.产生振荡B.烧毁C.失步D. 停转16.在使用同步电机时，如果负载转矩（ B ）最大同步转矩，将出现“失步”现象。

A.等于B.大于C.小于D.以上都有可能17.同步电机出现的振荡现象，一般发生在（ B ）突然发生变化的时候。

A.电源电压B.信号电压C. 负载D.转矩18.磁滞式同步电动机与永磁式和反应式相比，最可贵的特性是具有( C )。

A.稳定性好B.负载能力强C.很大的启动转矩D.很小的启动电流19.无刷直流电动机是利用了（ A ）来代替电刷和换向器。

A.电子开关线路和位置传感器B. 电子开关C. 传感器D.复杂设备20.无刷直流电动机与一般的直流电动机一样具有良好的伺服控制性能，可以通过改变（ D ）实现无级调速。

A.电枢绕组电阻B.转子电阻C.负载D.电源电压21.空心杯非磁性转子交流伺服电动机，当只给励磁绕组通入励磁电流时，产生的磁场为（ B ）磁场。

A.脉动B.旋转C.恒定D.不变22.有一个三相六极转子上有40齿的步进电动机，采用单三拍供电，则电动机步矩角为（ A ）。

A.3°B. 6°C.9°D. 12°23.通常情况下，下列检测元件的精度由低到高的排列顺序是。

（ C ）A. 旋转变压器、自整角机、感应同步器、磁尺B. 自整角机、感应同步器、旋转变压器、磁尺C. 自整角机、旋转变压器、感应同步器、磁尺D. 自整角机、旋转变压器、磁尺、感应同步器24.感应移相器的特点是输出电压的相位与转子转角成（ D ）关系。

A.正弦B.余弦C.非线性关系D.线性25.在步进电动机驱动电路中，脉冲信号经（ C ）放大器后控制步进电动机励磁绕组。

A.电流B.电压C.功率D.直流26．当交流测速发电机在伺服系统中用作阻尼元件时，应主要满足（A ）。

（A）输出斜率大（B）线性度高（C）稳定度高（D）精确度高27．直流伺服电动机在低速运转时，由于（ B ）波动等原因可能造成转速时快时慢，甚至 2控制电机复习题答案111暂停的现象。

（A）电流（B）电磁转矩（C）电压（D）温度28．伺服电动机将输入的电压信号变换成（ D ），以驱动控制对象。

（A）动力（B）位移（C）电流（D）转矩和速度29．没有补偿的旋转变压器的在接负载时会出现（ C ），使输出特性畸变。

（A）剩余电压（B）感应电流过大（C）交轴磁势（D）直轴磁势30．成对使用的自整角机按控制式运行时，其中一个是（ C ），另一个是控制式变压器。

（A）力矩式发送机（B）力矩式接收机（C）控制式发送机（D）控制式接收机31.同步电动机的转子磁极上装有励磁绕组，由（ C ）励磁。

（A）单相正弦交流电（B）三相交流电（C）直流电（D）脉冲电流32．小功率同步电动机的（ C ）是恒定不变的，它与电枢电流的频率之间有确定的关系。

（A）电压（B）电流（C）转速（D）温度33．在使用同步电机时，如果负载转矩（ B ）最大同步转矩，将出现“失步”现象。

（A）等于（B）大于（C）小于（D）以上都有可能34．磁滞式同步电动机与永磁式和反应式相比，最可贵的特性是具有( C )。

（A）稳定性好（B）负载能力强（C）很大的启动转矩（D）很小的启动电流35．（ B ）是无刷直流电动机的关键部分，其作用是检测转子磁场相对于定子绕组的位置。

（A）电子开关（B）位置传感器（C）换向器（D）磁钢36．无刷直流电动机与一般的直流电动机一样具有良好的伺服控制性能，可以通过改变（ D ）实现无级调速。

（A）电枢绕组电阻（B）转子电阻（C）负载（D）电源电压37．要改变无刷直流电动机的旋转方向，除了改变励磁磁场极性或电枢电流方向外，还需要（ A ）配合才能实现。

（A）电子开关电路（B）定子绕组（C）转子绕组（D）传感器38. 现有一直1024P/r的旋转编码器，在零位脉冲之后连续输出102490个脉冲。

则该旋转编码器在零位脉冲之后转过的圈数是（ B ）。

（A）102490圈（B）100又90/1024圈（C）190圈（D）10/102490圈39．若被测机械的转向改变，则交流测速发电机输出电压的( D )。

（A）频率改变（B）大小改变（C）相位改变900 （D）相位改变1800三、判断题1.对于交流伺服电动机，改变控制电压大小就可以改变其转速和转向。

(× )2.交流伺服电动机当取消控制电压时不能自转。

(√ )3.为了减小温度变化对测速发电机输出特性的影响，其磁路通常要求设计得比较饱和。

(√ )4.直流测速发电机在使用时，如果超过规定的最高转速或低于规定的最小负载电阻，对其控制精度会有影响。

(√ )5.直流测速发电机在使用时，如果超过规定的最高转速或低于规定的最小负载电阻，对其控制精度有影响。

(√ )6.用于一般转速检测或作阻尼元件时，应主要考虑测速发电机的输出斜率要大。

(√ )7.步进电动机的转速与电脉冲的频率成正比。

(√ )8.单拍控制的步进电机控制过程简单，应多采用单相通电的单拍制。

(× )9.改变步进电机的定子绕组通电顺序，不能控制电机的正反转。

(× )10.旋转变压器的输出电压与转子转角呈函数关系。

(√ )11.采用原边补偿时，旋转变压器的交轴绕组的阻抗与负载阻抗有关。

(× )12.旋转变压器采用副边补偿时，转子电流产生的直轴磁场与转角有关。

(× )控制电机复习题答案11113.采用由两极和多极旋转变压器组成的双通道伺服系统，不可以使检测精度从角分级提高到角秒级。

(× )14.自动控制系统中，自整角机不可以单独使用，需两个或两个以上组合使用。

(√ )15.力矩式自整角机可以直接实现转角随动的目的，因此接收误差小，适用于精度较高的侧位系统。

(× )16.小功率同步电动机的转速是恒定不变的，它与电枢电流的频率之间没有关系。

(× )17.由于转子的惯性作用，使得永磁式同步电机的启动比较困难。

(√ )18.由于振荡会使同步电动机的瞬时转速出现不稳定，一般在转子上设置短路绕组来加以改善。

(√ )19.无刷直流电动机是由电动机、电子开关线路和转子位置检测器三部分组成的。

(√ )20.与一般直流电动机一样，无刷直流电动机只要改变电源电压的极性不能使电机反转。

(√ )21. 控制电机在自动控制系统中的主要任务是完成能量转换、控制信号的传递和转换。

(× )22.变压器是根据电磁感应原理工作的，负载运行时由副边电流大小决定原边电流的大小。

（√）。

23.在两台力矩式发送机之间接入一台力矩式差动接收机，不可以用来显示两个输入角的和或差。
