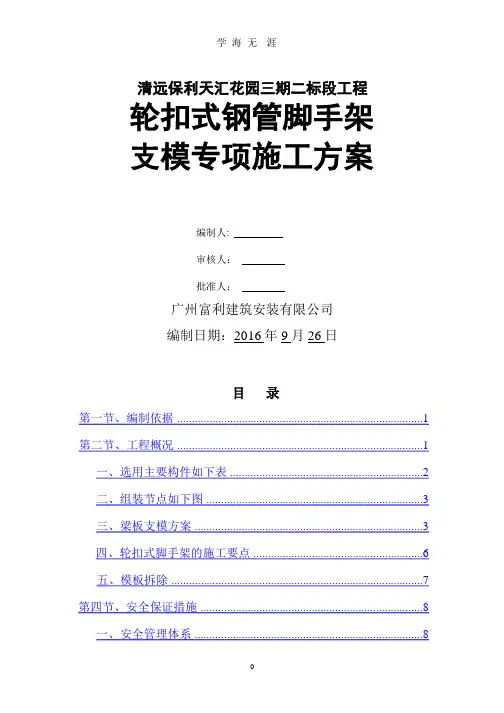

标准层轮扣式脚手架支模方案

保利天汇花园三期二标段工程

轮扣式钢管脚手架支模专项施工方案

编制人:

审核人：

批准人：

富利建筑安装

编制日期：2016年9月26日

目录

第一节、编制依据 (2)

第二节、工程概况 (2)

一、选用主要构件如下表 (3)

二、组装节点如下图 (4)

三、梁板支模方案 (4)

四、轮扣式脚手架的施工要点 (7)

五、模板拆除 (8)

第四节、安全保证措施 (9)

一、安全管理体系 (9)

二、安全监控监测 (11)

第五节、应急预案 (13)

第六节、文明施工措施 (22)

第七节、计算书及相关附图 (22)

板模板（盘扣式）计算书

梁模板（盘扣式）计算书

轮扣式钢管脚手架支模施工方案

第一节、编制依据

1）《建筑施工安全检查标准》JGJ59-2011。

2）《建筑结构荷载规》（GB50009-2006）；

3）《建筑施工扣件式钢管脚手架安全技术规》JGJ130－2011。

4) 《建设工程项目管理规》。

5)《建筑施工模板安全技术规》JGJ162-2008；

7) 《施工现场临时用电安全技术规》（JGJ46-2005）；

8）《建筑施工承插式扣件钢管支架安全技术规程》JGJ231-2010

9) 本工程施工图纸和本工程施工组织设计等；品茗施工计算软件。

第二节、工程概况

2.1、工程概况

保利天汇花园三期项目位于市清城区凤城大桥北段东侧，本标段为29层商住楼2栋、30层商住楼1栋、30层商住楼1栋、34层商住楼1栋一层地下室。工程总地上建筑面积约116793.34m2，住宅地上面积约为92029.34m²，地下面积约24694m²。住宅楼层数为29F/30F/30F/30F/34 F，商业为1F。

责人工程师

2.2 建筑概况

保利天汇花园三期第二标段工程建筑面积为92029.34m²，地下面积约24694m²，共5栋塔楼，其中11#、12#楼为30层，最高层为

7.95m，标准层为3.15m。

现11#和12#栋标准层选用轮扣式钢管脚手架支模方案，立杆基础为钢筋砼楼面。标准层板厚为100-180mm，梁截面尺寸最大为200*1000；梁净跨最大位6.05m，截面尺寸200*550。

第三节、施工方法

一、选用主要构件如下表

二、组装节点如下图

三、梁板支模方案

板支模架纵横间距900*900，顶托上主梁Ф48×3.0钢管，小梁木枋100*50；梁两侧立杆间距900mm，沿梁轴线方向间距900mm，顶托上主梁2根Ф48×3.0钢管，每纵距附加梁底支撑主梁根数1根，梁底小梁木枋3根100*50；梁侧模如图所示。模板厚均为15mm夹板。

梁板支模图

梁底支撑主梁梁板模板支撑体系示意图：

支模架的斜杆和剪刀撑设置：支架架体四周外立面向的第一跨每层均应设置竖向斜杆，架体整体底层以及顶层均应设置竖向斜杆，并应要架体部区域每隔5跨由底至顶纵横向均设置竖向斜杆如左图，或采用扣件钢管搭设的剪刀撑如右图。

异形不符合模数的地方，Ф48×3.0钢管实足立杆数量，用钢管扣与轮扣式脚手架连接。

四、轮扣式脚手架的施工要点

1、前期做好支撑体系的放线定位，使支撑体系横平竖直，以保证后期剪刀撑和整体连杆的设置，确保其整体稳定性和抗倾覆性。

2、轮扣式脚手架宜使用同一标高的梁板底板的标高围。

3、竖向步距不得超过1.2m，顶托竖向连接点的上下端必须搭设横杆。

4、每搭完一步支模架后，应及时校正水平步距，立杆的纵横距，立杆的垂直偏差和水平杆的水平偏差。立杆的垂直偏差不应大于模板支架总高度的1/500，且不大于50mm。

5、在多层楼面板上连续设置模板支架时，应保证上下层支架立杆在同一轴线上。

五、模板拆除

1、模板拆除均要以同条件混凝土试块的抗压强度报告为依据，填写拆模申请单，由监理签字后方可生效执行。

2、拆模时间规定：

侧模拆除时，砼强度能保证其表面及楞角不因拆除模板受损坏，方可拆除。板及梁底模板拆除时混凝土强度必须符合下表规定。

各部位构件拆模时所需混凝土强度：

3、模板拆除顺序与安装顺序相反，先支后拆，后支先拆，先拆非承重模板，后拆承重模板，先拆纵墙模板后拆横墙模板，先拆外墙模板，再拆墙模板。

拆顶板模板时从房间一端开始，防止坠落人或物造成安全事故。顶板模板拆除时注意保护顶板模板，不能硬撬模板接缝处，以防损坏模板。拆除的模板、龙骨及架料要码放整齐，并注意不要集中堆放。拆掉的钉子要回收利用，在作业面清理干净，以防扎脚伤人。

4、拆除4m高度以上梁、柱、墙模板时，应搭设脚手架或操作平台，设防护栏杆。拆除时逐块拆卸，不得成片松动、撬落或拉到。

5、拆除平台、楼板的底模时，应设临时支撑，防止大片模板坠落。拆立柱时，操作人员应站在待拆围以外安全地区拉拆，防止模板突然全部掉落伤人。

6、严禁站在悬臂结构上面敲拆底模。严禁在同一垂直平面上操作。

7、模板拆除时，不应对楼层形成冲击荷载。拆除的模板和支架宜分散堆放并及时清运。

8、严格控制模板及支架拆除的顺序。

第四节、安全保证措施

一、安全管理体系

1、成立安全生产领导小组

组长（项目经理）：慎飞

副组长（技术负责人）：肖华

成员：（施工员）梁锋栩、赖景培（专业安全员）王传高

施工班组长：（木工）蔡章应、廷华（钢筋工）典桂、（架子工）莫毅洪

2、安全技术管理措施

（1）模板支架搭拆人员必须是经过按国家标准《特种作业人员安全技术考核管理规则》(GB5036)考核合格的专业架子工，并持证上
