电机铁损试验

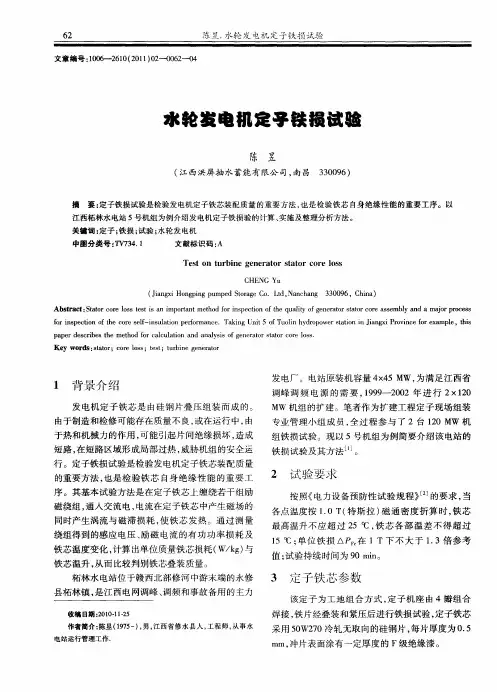

水轮发电机定子铁损试验
专业管 理小 组成 员 ， 过程 参 与 了 ２台 １０ ＭＷ 机 全 ２
由于制 造和 检修可 能存在 质量不 良 ， 在运行 中 ， 或 由 于热 和机械力 的作用 ， 能引起 片问绝 缘损 坏 ， 可 造成
组铁损 试验 。现 以 ５号机组 为例 简要介 绍该 电站 的
铁损试 验及其 方法 … 。
ｐ ｐ ｒｄ ｓ ｒ ｅ ｈ ｔ ｏ ｒｃ ｌｕ ａｉ ｎ ａ ｔ ｅ ｍｅｈ ｄ ｆ ａ ｃ ｌｔ ｎ ｎ ｌｓｓ ｆｇ ｎ ｒｔｒ ｓ ｏ ｏ ｅ ｌｓ ． ｉ ｏ ｏ ａ
Ｋｅ ｒ ｙ ｗｏ ｄｓ：ｔｔ ｒ ｏ ｅ ｌｓ ；ｔ ｓ ；ｔ ｂｎｅ ｇ ｅ ａｏ ｓａｏ ；ｃ ｒ ｏ ｓ ｅ ｔ ｕｒ ｉ ｅｎ ｒ ｔｒ
采用 ５ Ｗ２０冷轧 无取 向 的硅 钢 片 ， ０ ７ 每片厚 度为 ０５ ．
ｍ 冲 片表面涂 有一定 厚度 的 Ｆ级绝 缘漆 。 ｍ，
西 北 水 电 ・ ０ ２１ １年 ・第 ２期
６ ３
（ ）发 电机主要 参 数 １
型号 ：Ｆ ２ － ８／ ４ ０ ； 额定 容量 ： ７ １ＭＶ Ｓ １０ ０ １８ ０ １ ． ３ Ａ； 额定 功率 ：２ １ ０ＭＷ ； 额 定 电压 ：５ ７ Ｖ； １ ． ５ｋ
电机铁损测试方法
电机铁损测试方法一、引言电机是现代社会中广泛应用的一种设备，其工作原理是通过电能转化为机械能，从而实现各种机械设备的运行。
在电机的工作过程中，会产生一定的铁损。
铁损是指电机铁心材料在磁场作用下产生的能量损失，会导致电机的效率下降。
因此，准确测量电机铁损是非常重要的。
二、电机铁损的分类电机铁损主要分为铜损和铁损两种。
铜损是指电机中线圈的电流通过线圈电阻产生的损耗，主要表现为电流产生的热量。
而铁损是指电机铁心材料在磁场作用下产生的能量损失，主要表现为铁心材料的磁滞损耗和涡流损耗。
三、电机铁损的测试方法1. 磁滞损耗测试方法磁滞损耗是指电机铁心材料在磁场作用下，由于磁化和去磁化过程中产生的能量损失。
测量磁滞损耗可以通过磁滞损耗测试仪进行。
测试仪可以通过改变磁场的频率、振幅等参数，测量铁心材料在不同条件下的磁滞损耗。
通过测试结果可以了解电机铁心材料的磁滞特性以及磁滞损耗的大小。
2. 涡流损耗测试方法涡流损耗是指电机铁心材料在磁场作用下，由于涡流的产生而产生的能量损失。
测量涡流损耗可以通过涡流损耗测试仪进行。
测试仪通过在电机铁心上施加交变电压，产生交变磁场，进而激发铁心中的涡流，并通过测试仪测量涡流的大小和损耗。
通过测试结果可以了解电机铁心材料的导电性能和涡流损耗的大小。
3. 总损耗测试方法总损耗是指电机在工作过程中产生的铜损和铁损之和。
测量总损耗可以通过总损耗测试仪进行。
测试仪通过在电机上施加正弦交流电压，测量电压和电流的相位差以及功率的大小，从而计算出电机的总损耗。
通过测试结果可以了解电机的总效率和总损耗的大小。
四、电机铁损测试的应用电机铁损测试主要应用于电机设计和生产过程中。
在电机设计中，通过测量不同条件下的铁损，可以选择合适的铁心材料和合理的电机结构，从而提高电机的效率和性能。
在电机生产过程中，通过测试电机的铁损，可以确保电机的质量和性能符合要求。
五、结论电机铁损测试是电机设计和生产过程中必不可少的一项工作。

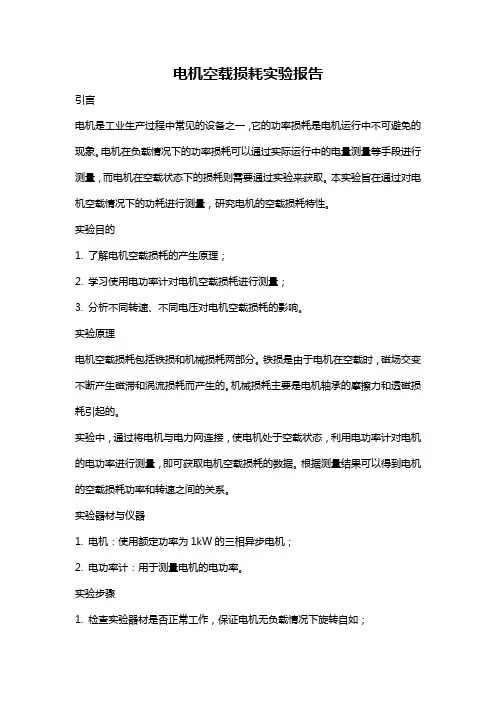

电机空载损耗实验报告
电机空载损耗实验报告引言电机是工业生产过程中常见的设备之一，它的功率损耗是电机运行中不可避免的现象。
电机在负载情况下的功率损耗可以通过实际运行中的电量测量等手段进行测量，而电机在空载状态下的损耗则需要通过实验来获取。
本实验旨在通过对电机空载情况下的功耗进行测量，研究电机的空载损耗特性。
实验目的1. 了解电机空载损耗的产生原理；2. 学习使用电功率计对电机空载损耗进行测量；3. 分析不同转速、不同电压对电机空载损耗的影响。
实验原理电机空载损耗包括铁损和机械损耗两部分。
铁损是由于电机在空载时，磁场交变不断产生磁滞和涡流损耗而产生的。
机械损耗主要是电机轴承的摩擦力和透磁损耗引起的。
实验中，通过将电机与电力网连接，使电机处于空载状态，利用电功率计对电机的电功率进行测量，即可获取电机空载损耗的数据。
根据测量结果可以得到电机的空载损耗功率和转速之间的关系。
实验器材与仪器1. 电机：使用额定功率为1kW的三相异步电机；2. 电功率计：用于测量电机的电功率。
实验步骤1. 检查实验器材是否正常工作，保证电机无负载情况下旋转自如；2. 将电机与电力网连接，使其处于空载状态；3. 将电功率计与电机连接；4. 打开电机和电功率计，记录电机的名称、额定功率和额定电压；5. 设置电功率计的参数，选择功率测量功能，并调整量程；6. 开始记录电机在不同电压下的转速和功耗数据，每次测量前待电机稳定后记录数据；7. 按照实验要求，进行不同电压下的转速与功耗的测量。
数据处理与分析根据实验记录的数据，绘制电机空载损耗功率与电压的关系曲线图，并进行数据拟合。
通过拟合曲线，可以确定电机空载损耗功率与电压之间的函数关系。
根据实验测得的转速与功耗数据，计算得到电机的空载损耗功率。
根据所得结果进行讨论，分析转速和电压对电机空载损耗的影响。
实验结论1. 电机的空载损耗功率与电压之间呈线性关系，即电机空载损耗功率随电压的变化而变化；2. 电机的空载损耗功率与转速之间也存在一定的关系，但和电压的影响相比较小。
电动机定子铁损试验
电动机定子铁损实验的探讨摘要：铁损是电动机能量损失之一，不仅影响电动机效率、功率因数，而且可能因铁芯内部硅钢片短路产生妨碍电动机安全运转的局部过热点，加速铁芯绝缘和定子线圈绝缘的老化，严重时可能造成铁芯烧损及线圈击穿事故。
所以，在检修电动机时，尤其是出现扫膛状况时，为检查铁芯受损情况，需进行定子铁损试验。
对于大型电动机，这是检查中必不可少的试验项目。
关键字：绝缘，扫膛，铁损试验Abstract:Iron loss is one of the motor energy loss, not only affect the motor efficiency, power factor, but also may impede the safe operation of local hot spots generated by the motor iron core internal short circuit of silicon steel slice, accelerate the insulation core and stator coil insulation aging, may cause the iron core loss and winding breakdown accident severity. In the maintenance of the motor, especially the sweep chamber condition, in order to check the damage situation of iron core, stator iron loss test. For large motor, it is essential to test the project inspection.Key words:insulation, sweep, chamber, iron loss test1.概述本文所论述的电动机定子铁芯铁损试验就是其中之一。
3#普定电站发电机定子铁损试验
3#普定电站发电机定子铁损试验郑平;杨戟【摘要】普定水电站3#机组增效扩容工程的定子因为外形尺寸比较大,若在制造厂内组装成整体后因受交通条件限制无法运输到现场,因此定子机座分为三瓣及定位筋、冲片、线圈等零部件运输到电站现场,在现场组装、叠冲片和镶嵌线棒、试验等工序.其中定子铁损试验是个相当关键的一个试验,铁损试验是在冲片叠装完成及压紧螺栓压紧后进行,通过测量单位铁损及温升的方法检查验证定子冲片制造质量和冲片叠装质量,定子铁芯为发电机的心脏部件,对机组的长期安全运行至关重要.通过对普定水电站3#机组定子铁损试验的成功实施,试验后收集有关资料进行分析、研究,对发电机组定子铁损试验提供一些经验及模版借鉴.【期刊名称】《湖南水利水电》【年(卷),期】2017(000)006【总页数】4页(P102-104,108)【关键词】普定水电站;铁损试验;励磁容量;试验标准;总铁损;最大温升;最大温差【作者】郑平;杨戟【作者单位】贵州省水利投资集团公司贵阳市 550000;贵州省水利投资集团公司贵阳市 550000【正文语种】中文1 概述定子铁损试验是在定子铁芯堆积、初步压紧完成后进行，其目的就是确认定子铁芯硅钢片设计制造、现场堆积、压紧等整体质量，检查铁片间是否有短路情况，绝缘是否良好。
为了防止运行中因片间短路引起局部过热，甚至威胁到机组的安全运行,现场叠装的定子铁芯必须进行铁损试验，通过测量单位铁损及温升的方法检查叠片质量,同时可以通过试验时的振动和发热使铁芯下沉，达到仅由加压所不能达到的进一步压紧铁芯的目的。
铁损试验为水电站的重大电气试验项目之一，其区别于其它电气试验的突出特点是，试验前后需进行较为复杂的数据计算。
普定水电站位于乌江上游南源贵州省普定县三岔河中游，距贵阳市125 km。
原总装机容量75 MW，装设3台25 MW立轴混流式水轮发电机组。
对电站机组进行增容改造，改造后总装机容量为87 MW，装设3台单机容量29 MW的立轴混流水轮发电机组。

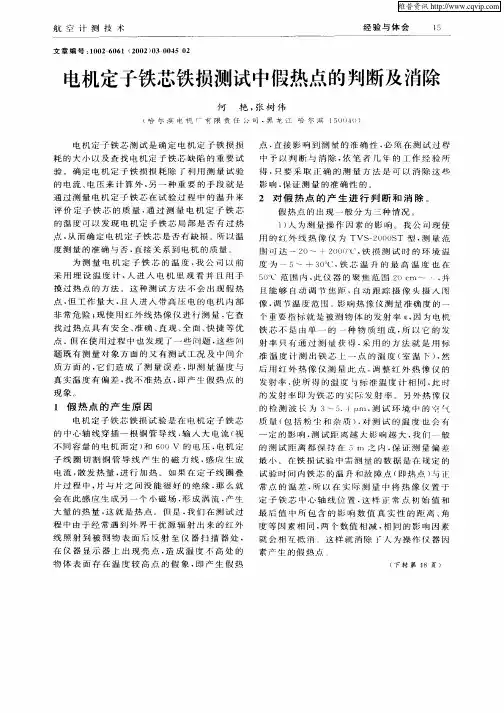

电机定子铁芯铁损测试中假热点的判断及消除
航 空 计 测 技 术
文 章 编 号 ： ０ ２６ ６ （０ ２ ０ ０ ５０ １ ０ ０ １ ２ ０ ） ３ ０ ４ ２
经 验 与 体 会
４ ５
电机定子铁芯铁损测试 中假热点的判断及消除
何 艳 ， 树 伟 张
（ 尔 滨 电 机 厂 有 限 责 任 司 。 龙 江 哈 尔 滨 １ Ｏ ０） 啥 黑 ０ｌ ５
点 。但 在 使 用 过 程 中 也 发 现 了 一 些 问 题 ， 些 问 这
题 既 有 测 量 面 的 ， 们 造 成 了 测 量 误 差 ， 测 量 温 度 与 它 即
后 用 红 外 热 像 仪 测 量 此 点 。 整 红 外 热 像 仪 的 凋 发 射 率 ， 所 得 的温 度 标 准 温度 计 相 同 ， 时 使 此 的 发 射 率 即 为 铁 芯 的 实 际发 射 率 。另 外 热 像 仪
程 中 由 于 经 常 遇 到 外 界 干 扰 源 辐 射 出 来 的 红 外 度 等 因素 相 同 ， 个 数 值 相 减 ， 同 的影 响 因 素 两 相 线 照射 到被测 物 表面 后 反射 至 仪 器扫 描 器处 ，
射 率 只 有 通 过 测 量 获 得 ， 用 的 方 法 就 是 用 标 采 准 温 度 计 测 出 铁 芯 上 一 点 的 温 度 （ 温 下 ）然 室 。
非 常 危 险 ； 使 用 红 外 线 热 像 仪进 行 测 量 ， 查 现 它
找 过 热 点 具 有 安 全 、 确 、 观 、 面 、 捷 等 优 准 直 全 快
的 检 测 波 长 为 ３ ５ ｌ ｍ ， 试 环 境 中 的 气 ～ ． 测 质 量 （ 括 粉 尘 和 杂 质 ） 对 测 试 的 温 度 也 会 有 包 ，
电机铁损试验
发电机铁损试验作者：佚名转贴自：电力安全论坛点击数：304 更新时间：2008-7-6发电机铁损试验原理与实际运用通过对发电机铁损试验原理的阐述及实际运用的介绍，使电气一次专业人员掌握铁损试验的具体方法和步骤。
内容摘要：在发电机试验中，需要对定子铁芯的绝缘状况进行重点检查，铁损试验是检查定子铁芯最直接和有效的方法。
通过对发电机铁损试验原理的介绍，详细说明了做铁损试验两种不同电压等级的具体方法和步骤，对于顺利完成试验工作，确保发电机主设备的安全具有很大的指导意义。
培训内容：一、设备概况：1、试验目的：1号机小修发电机试验中，需要对定子铁芯的绝缘状况进行重点检查。
2、发电机有关参数：型号：QFSN-600-2 额定容量：667MVA功率因数：0.9 频率：50HZ额定功率：600MW 转速：3000r/min定子电压：20kV 定子电流：19245A定转子绝缘等级：F（按B级使用）出厂序号：60SH007出品日期：2003年生产厂家：上海汽轮发电机有限公司3.定子铁芯数据：铁芯轭部面积：28413cm2铁芯轭部重量：146200kg二、方法一：（ 1.4T,6Kv电源）试验标准：1、根据DL/T596-1996《电气设备预防性试验规程》，励磁磁通密度为1.4T(特斯拉)下持续试验时间为45min。
齿的最高温升不超过25K，齿的最大温差不大于15K，单位铁损不得超过该型号硅钢片的允许值（一般在1T时为2.5W/kg）。
2、试验时的各部分温升和铁损值与出厂值比较，不应有明显增大。
三、铁损试验（1.4T）原理图及参数计算3.1 1号发电机出厂试验数据：励磁电流：1465A 励磁线圈匝数：2匝次级电压： 883V磁通密度：1.4T 铁芯损耗值：159kW 单位损耗：1.11W/kg（1.0T下）3.2 试验接线图：图中， B：励磁变压器，20kV/6.3kV，2300kVA CT：电流互感器，1500A/5A，0.2级PT: 3000V/400V V ：电压表 Wl：励磁绕组 W2：测量绕组损耗测试仪：400V，60A G：被试发电机铁芯3．2．1励磁变压器容量的计算：在电源容量足够大的前提下，励磁侧的励磁电压应为：U1=KU2=2×883=1766（V）由于励磁电流为1465A，因此，单侧励磁电源容量为：S0=U1I1=1766×1465=2588（KVA）铁芯损耗试验原理图如果用一台三相变压器作为励磁电流，则三相变压器的容量至少为：S1=√3S0=1.732×2588=4482.416（KVA）3．2．2励磁电压及励磁绕组匝数容量的计算：根据公式：U1=4.44fBS W1，其中：电源频率50H Z，B：铁芯中的磁密，S：铁轭面积选取W1=7，此时：U1=4.44fBS W1=4.44×50×1.4×2.8413×7=6181.5(V)U2=U1/k=6181.5/7=883.1(V)也就是说，当监测U2达到883.1V时，铁芯中的磁密即达到了1.4T。
大型发电机定子铁损试验及分析
Ｔｅ ｓ ｔ ａ ｎ ｄ Ａｎａ ｌ ｙ ｓ ｉ ｓ ｏ ｆ Ｌａ ｒ ｇ ｅ Ｐｏ ｗｅ ｒ Ｇｅ ｎｅ ｒ ａ ｔ ｏ ｒ Ｓ ｔ ａ ｔ ｏ ｒ Ｉ ｒ ｏ ｎ Ｌｏ ｓ ｓ
０Ｕ Ｘｉ ａ ｏ — ｄ ｏ ｎ ｇ
（ Ｙ ｅ ｌ ｌ ｏ ｗ Ｒ ｉ ｖ ｅ ｒ Ｗ ａ ｎ ｊ ｉ ａ ｚ ｈ ａ ｉ Ｈ ｙ ｄ ｒ ｏ Ｃ ｏ ． ， Ｌ ｔ ｄ ． ，Ｔ ａ ｉ ｙ ｕ ａ ｎ ｏ ｆＳ ｈ ａ ｎ ｘ ｉ ， ０ ３ ０ ０ ０ ０ ，Ｃ ｈ ｉ ｎ ａ ）
且 位 移 处 下 层 线 棒 绝 缘 层 均 有 不 同 程 度 磨 损 ，存 在 严
片 ，厚度 ０ ． ５ ｍ ｍ，硅钢 片两面涂 Ｆ级绝缘漆 ，全 圆由 ４ ５张扇形叠 片 叠合 而成 。２ ０ ０ ９年 ６月 ，在 进行 ３号
水 轮 发 电机 大 修 前 定 ＝ 产 线 棒 交 流 耐 压 试 验 时发 现 ：Ｃ
相第 ２分支 ９ ７槽下层 线棒底 端 部弧形 弯 附近绝 缘被
击穿 。经过分析判断 ，击穿主要 由机组长 时间运行产 生 的电磁力及振动 ，使底部铁芯叠片径 向位 移而不断
收 稿 日期 ：２ ０ １ ３ － １ － ６
作者 简 介 ：欧 小 冬 ，男 ，工 学 学 士 ，工 程 师 ，注 册 造 价 工 程 师 ，注 册 安 全 工 程 师 ，主 要从 事 水 电站 电气 技 术 管 理 与 高 压 试 验 管 理 工作 。
分析 ，为完善现 场试验 方法提供 了经验。
关 键 词 ： 水轮 发 电机 ； 定子 ；铁 损 试 验 ；问题 分析
中 图分 类 号 ：Ｔ Ｖ ７ ３ ４ ． ２
文献标 识码 ：Ａ
文章 编 号 ：１ ６ ７ ３ ． ８ ２ ４ １（ ２ ０ １ ３ ）０ ３ － ０ ０ ４ ２ － ０ ４
电动机定子铁损实验的探讨
Ｄ Ｏ Ｉ １ ０ ． ３ ９ ６ ９ ０ ． ｉ ｓ ｓ ｎ ． １ ６ ７ ２ — ６ ３ ７ ５ ． ２ ０ １ ７ ． ０ ２ ． ０ ｌ １
ห้องสมุดไป่ตู้
工业科技
电动机定子铁损 实验 的探讨
胡 国立 ， 赵乃宽 ， 党 宇
（ 中国石油 兰州石化 ， 甘肃 兰州 ７ ３ ０ ０ ６ ０ ）
定 子铁 芯轭 部高 度
ｈ ￣ ＝ （ Ｄ ａ － Ｄ ） ／ ２ － ｈ ￣ ＝ （ ０ ． ３ － ０ ． １ ６ ） ／ ２ － ０ ． ０ １ ＝ ０ ． ０ ６ （ ｍ）
定 子铁 芯轭 部截 面积
Ｓ ＝ Ｌ ｘ ｈ ＝ ０ ． ０ ６ ｘ Ｏ ． １ ６ ３ ２ ＝ ０ ． ０ ０ ９ ８ （ ｍ）
炼 油 厂 的油 路 运输 、 冷却循环 、 鼓 风 起 吊等 重要 环 节 。 因而 ， 确保 电动 机 的正 常运行 就显 得 十分重 要 。而 在使 用 过 程 中 ，由于 交 流 电动机 定 子铁 芯 质 量差 或 受 到损
次测量结果进行 比较 ，通常尽可能使铁芯 内磁感应强 度为 １ Ｔ和供电电源的频率为 ５ Ｏ Ｈ ｚ 。
Ｗ￣ Ｅ ＝ １ ９ ｘ ２ ． １ ７ ５ ６ ＝ ４ １ ． ３ ３ ６ ４ （ Ｖ １
（ ５ ） ９ ０ ｍ ｉ ｎ后 ， 切断 电源 ， 整理 试验 数据 。
各部位声音及振动情况 ，若有严重发热或者震动剧烈
等异 常情 况 时 ， 应 立 即跳 开感 应调 压器 开关 。
（ ３ ） 先通电 １ ０ ｍ ｉ ｎ ， 跳开感应调压器 开关 ， 检查有
无 异常 情况 。根据 电压 、 电流 值核 实 试验 状 况 ， 通 过计 算， 磁 通 密度 应 在 １ ． ０ Ｔ左 右 ， 否 则 应 根 据 试验 情 况 改 变励 磁绕 组 匝数 。（ 见表 １ ）
乌江思林水电站水轮发电机定子铁损试验
通交流电源 ， 在定子铁心中产生一定强度的交变 磁场 ， 那么在定子 铁心及机 座产生涡流和 磁滞
・
定子铁心平均温度Ｉ￣以上的， Ｏ Ｃ 则Байду номын сангаас为该点为过 热点。 对于定子铁心平均温度超过定子机座温度
（ 后 ） 额 定 频 率 ５Ｈｚ 滞 、 ０ 。
（ ） 钢 片 型号 ： 轧 Ｑ２ ０５ ２硅 冷 ７ ．。
６ 试 验 准 备
（） １ 准备 工作
试 验前， 将本体及周 围的杂物清理干净 。 特
别 注 意 检 查 定 子槽 内的整 形 块 要 取 出 ， 表面 、 齿 槽底 铁 心 损伤 处 必 须 修 复 。 定子 机架 与基 础 可靠 固定 。 子外 须壳 妥 善 接 地 。 定 （ ） 绕励 磁 绕 组 ２缠
度 ｂ ００ ６ 定 子 铁 心 叠 压 系数 ｋ ０９ 、 磁 为 ．０ ｍ、 为 ．５ 励
励磁线圈时， 电缆要拉紧， 并贴在铁心齿表面上， 不得放 入铁心 槽 内， 铁心棱 角处加 垫绝 缘橡 在 皮， 提高绝缘 强度 。
（） ３ 缠绕 测 量 绕 组 按 计 算值 测 量线 圈２ ， 量 线 圈 采用 ２ ， 匝 测 匝
Ｐ ｗ ｒ ｌｎ ｉ ｅＷｕ ｉｎ ｏ ｅ Ｐ ａ ｔｎ ｔ ｈ ｊａ ｇＲｉｅ ｖｒ
ＧｅＭ ｉ ｙ ｇ Ｇｕｏ Ｌｅ ｎｇ ａｎ ｉ
Ｇ ｉｈ ｏ ｊ ｎ ｔｒ ｏ ｒ ｖ ｌｐ ｎ ｏ，ｔ ｕｚ ｕ ｇＷａｅ ｗｅ ｅｏ ｍｅ ｔ ． ｄ Ｗｕｉ ａ Ｐ Ｄｅ Ｃ Ｌ
升， 并根据试验数值计算出单位 重量铁心损耗。 把温升和单位重 量铁心损耗 折算成标 准磁通量 （．Ｔ 下的数值 ， １ ） ０ 并与硅 钢片制造 厂所提供 的 单位重 量铁 心损耗 设计值 和国家相关标准规定 进行比较 ， 从而达到判别铁心制造、 安装质量的
电动机定子铁损试验
电动机定子铁损实验的探讨摘要：铁损是电动机能量损失之一，不仅影响电动机效率、功率因数，而且可能因铁芯内部硅钢片短路产生妨碍电动机安全运转的局部过热点，加速铁芯绝缘和定子线圈绝缘的老化，严重时可能造成铁芯烧损及线圈击穿事故。
所以，在检修电动机时，尤其是出现扫膛状况时，为检查铁芯受损情况，需进行定子铁损试验。
对于大型电动机，这是检查中必不可少的试验项目。
关键字：绝缘，扫膛，铁损试验Abstract:Iron loss is one of the motor energy loss, not only affect the motor efficiency, power factor, but also may impede the safe operation of local hot spots generated by the motor iron core internal short circuit of silicon steel slice, accelerate the insulation core and stator coil insulation aging, may cause the iron core loss and winding breakdown accident severity. In the maintenance of the motor, especially the sweep chamber condition, in order to check the damage situation of iron core, stator iron loss test. For large motor, it is essential to test the project inspection.Key words:insulation, sweep, chamber, iron loss test1.概述本文所论述的电动机定子铁芯铁损试验就是其中之一。
定子铁芯铁损的试验和测试
定子铁芯铁损的试验（1）概述定子铁损试验是检验发电机定子铁芯装配质量的重要方法，也是检验铁芯自身绝缘性能的重要工序。
其基本试验方法是在定子铁芯上缠绕若干组激磁绕组，通入50H Z交流电压，电流在定子铁芯中产生磁场的同时产生涡流与磁滞损耗，使铁芯发热。
通过测量绕组得到的感生电压与激磁电流的有功功率损耗及温度，计算出单位重量铁芯损耗与温升（W/kg），比较判别铁芯叠装质量。
（2）用于定子铁损试验的计算参数1）发电机技术参数：发电机型号：SF100-68/10350SF20-44/6500额定容量111.11MVA23.35MVA额定功率100MW20MW额定功率因数0.90（滞后）0.85（滞后）额定电压15.75kV10.50kV额定电流A额定频率50Hz额定转速88.2r/min136.4r/min2）铁芯参数及试验计算参数（发电机定子结构参数计算）定子铁芯外径D1（mm）定子铁芯内径D2（mm）定子铁芯高度h（mm）定子铁芯磁轭高度（估算）h a=（D1-D2）/2-h c（cm）通风沟高度b（mm）通风沟数量n槽深h c（mm）硅钢片安匝数H0（安匝/cm）×槽宽槽型尺寸hc填充系数K=0.95选择电源频率f=50（Hz）选择激磁电压U=400（V）试验磁通密度B=1T(理论数值)3）试验参数计算铁芯有效高度L＝K×（h-n×b）(mm)定子铁芯磁轭截面积S=L×h a（cm2）激磁线圈匝数的计算W l=U×104/4.44×f×S×B（匝）激磁线圈的电流和功率I=π×（D1-h）×H0/W l(A)P l=I×U×10-3(kVA)测量线圈匝数的计算W m=(U2/U)×W l(匝)，其测量电压为（V）。
激磁线圈电缆截面积：按每平方毫米（铜线）电流密度不大于3安培选择，采用铜芯橡套绝缘软线。
电机铁损试验
电机铁损试验公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]发电机铁损试验作者：佚名????转贴自：电力安全论坛????点击数：304????更新时间：2008-7-6发电机铁损试验原理与实际运用通过对发电机铁损试验原理的阐述及实际运用的介绍，使电气一次子铁芯数据：铁芯轭部面积：28413cm 2??? 铁芯轭部重量：146200kg 二、方法一：（ ,6Kv 电源） 试验标准：1、根据DL/T596-1996《电气设备预防性试验规程》，励磁磁通密度为(特斯拉)下持续试验时间为45min 。
齿的最高温升不超过25K ，齿的最大温差不大于15K ，单位铁损不得超过该型号硅钢片的允许值（一般在1T 时为kg ）。
2、试验时的各部分温升和铁损值与出厂值比较，不应有明显增大。
三、 铁损试验（）原理图及参数计算 1号发电机出厂试验数据：励磁电流：1465A?? 励磁线圈匝数：2匝?? 次级电压： 883V 磁通密度：??? 铁芯损耗值：159kW?? 单位损耗：kg （下） 试验接线图：?图中， B ：励磁变压器，20kV/，2300kVA?? CT ：电流互感器，1500A/5A ，级? ? PT: 3000V/400V?? V ：电压表??? Wl ：励磁绕组??? W2：测量绕组?? 损耗测试仪：400V ，60A???????? ? ?G ： 被试发电机铁芯 3．2．1励磁变压器容量的计算：在电源容量足够大的前提下，励磁侧的励磁电压应为： U 1=KU 2=2×883=1766（V ）由于励磁电流为1465A ，因此，单侧励磁电源容量为： S 0=U 1I 1=1766×1465=2588（KVA ）如果用一台三相变压器作为励磁电流，则三相变压器的容量至少为： S 1=√3S 0=×2588=（KVA ）3．2．2励磁电压及励磁绕组匝数容量的计算：根据公式：U 1= W 1，其中：电源频率50H Z ，B ：铁芯中的磁密，S ：铁轭面积选取W 1=7，此时：U 1= W 1=×50×××7=(V) U 2=U 1/k=7=(V)也就是说，当监测U 2达到时，铁芯中的磁密即达到了。
发电机铁损试验
当前位置：电力招聘网首页> 电力写作专区> 文章查看发电机铁损试验上一条新闻2007年全国火电可靠性金牌机组..下一条新闻UPS日常维护中的人为故障任占义原创|栏目：技术交流| 2008-06-13 21:17:29.883 | 阅读300 次发电机铁损试验原理与实际运用通过对发电机铁损试验原理的阐述及实际运用的介绍，使电气一次专业人员掌握铁损试验的具体方法和步骤。
内容摘要：在发电机试验中，需要对定子铁芯的绝缘状况进行重点检查，铁损试验是检查定子铁芯最直接和有效的方法。
通过对发电机铁损试验原理的介绍，详细说明了做铁损试验两种不同电压等级的具体方法和步骤，对于顺利完成试验工作，确保发电机主设备的安全具有很大的指导意义。
培训内容：一、设备概况：1、试验目的：1号机小修发电机试验中，需要对定子铁芯的绝缘状况进行重点检查。
2、发电机有关参数：型号：QFSN-600-2 额定容量：667MVA功率因数：0.9 频率：50HZ额定功率：600MW 转速：3000r/min定子电压：20kV 定子电流：19245A定转子绝缘等级：F（按B级使用）出厂序号：60SH007出品日期：2003年生产厂家：上海汽轮发电机有限公司3.定子铁芯数据：铁芯轭部面积：28413cm2铁芯轭部重量：146200kg二、方法一：（ 1.4T,6Kv电源）试验标准：1、根据DL/T596-1996《电气设备预防性试验规程》，励磁磁通密度为1.4T(特斯拉)下持续试验时间为45min。
齿的最高温升不超过25K，齿的最大温差不大于15K，单位铁损不得超过该型号硅钢片的允许值（一般在1T时为2.5W/kg）。
2、试验时的各部分温升和铁损值与出厂值比较，不应有明显增大。
三、铁损试验（1.4T）原理图及参数计算3.1 1号发电机出厂试验数据：励磁电流：1465A 励磁线圈匝数：2匝次级电压： 883V磁通密度：1.4T 铁芯损耗值：159kW 单位损耗：1.11W/kg（1.0T下）3.2 试验接线图：铁芯损耗试验原理图图中， B：励磁变压器，20kV/6.3kV，2300kVA CT：电流互感器，1500A/5A，0.2级PT: 3000V/400V V ：电压表 Wl：励磁绕组 W2：测量绕组损耗测试仪：400V，60A G：被试发电机铁芯3．2．1励磁变压器容量的计算：在电源容量足够大的前提下，励磁侧的励磁电压应为：U1=KU2=2×883=1766（V）由于励磁电流为1465A，因此，单侧励磁电源容量为：S0=U1I1=1766×1465=2588（KVA）如果用一台三相变压器作为励磁电流，则三相变压器的容量至少为：S1=√3S0=1.732×2588=4482.416（KVA）3．2．2励磁电压及励磁绕组匝数容量的计算：根据公式：U1=4.44fBS W1，其中：电源频率50H Z，B：铁芯中的磁密，S：铁轭面积选取W1=7，此时：U1=4.44fBS W1=4.44×50×1.4×2.8413×7=6181.5(V)U2=U1/k=6181.5/7=883.1(V)也就是说，当监测U2达到883.1V时，铁芯中的磁密即达到了1.4T。
定子铁芯铁损的试验和测试
定子铁芯铁损的试验（1）概述定子铁损试验是检验发电机定子铁芯装配质量的重要方法，也是检验铁芯自身绝缘性能的重要工序。
其基本试验方法是在定子铁芯上缠绕若干组激磁绕组，通入50H Z交流电压，电流在定子铁芯中产生磁场的同时产生涡流与磁滞损耗，使铁芯发热。
通过测量绕组得到的感生电压与激磁电流的有功功率损耗及温度，计算出单位重量铁芯损耗与温升（W/kg），比较判别铁芯叠装质量。
（2）用于定子铁损试验的计算参数1）发电机技术参数：发电机型号：SF100-68/10350SF20-44/6500额定容量111.11MVA23.35MVA额定功率100MW20MW额定功率因数0.90（滞后）0.85（滞后）额定电压15.75kV10.50kV额定电流A额定频率50Hz额定转速88.2r/min136.4r/min2）铁芯参数及试验计算参数（发电机定子结构参数计算）定子铁芯外径D1（mm）定子铁芯内径D2（mm）定子铁芯高度h（mm）定子铁芯磁轭高度（估算）h a=（D1-D2）/2-h c（cm）通风沟高度b（mm）通风沟数量n槽深h c（mm）硅钢片安匝数H0（安匝/cm）槽型尺寸h×槽宽c填充系数K=0.95选择电源频率f=50（Hz）选择激磁电压U=400（V）试验磁通密度B=1T(理论数值)3）试验参数计算铁芯有效高度L＝K×（h-n×b）(mm)定子铁芯磁轭截面积S=L×h a（cm2）激磁线圈匝数的计算W l=U×104/4.44×f×S×B（匝）激磁线圈的电流和功率I=π×（D1-h）×H0/W l(A)P l=I×U×10-3(kVA)测量线圈匝数的计算W m=(U2/U)×W l(匝)，其测量电压为（V）。
激磁线圈电缆截面积：按每平方毫米（铜线）电流密度不大于3安培选择，采用铜芯橡套绝缘软线。
发电机定子铁损试验方案
发电机定子铁损试验方案1. 概述发电机定子铁芯是由硅钢片叠合组装而成，叠装完成后必须进行铁损试验，通过实测定子铁芯单位质量的损耗，测量铁轭和齿的温度，检查各部温升是否超过规定值，从面综合判断铁芯片间的绝缘是否良好。
铁损试验是发电机大型试验项目之一，试验前必须作大量的计算工作和准备工作。
铁损试验方法：定子铁芯缠绕若干个励磁绕组，将交流电流通入励磁绕组，因交流电流在定子铁芯中产生磁场，而产生涡流和铁磁损耗，使铁芯发热，通过测量铁芯总的有功损耗与温度，计算出单位重量铁损与温升，以此判断铁芯叠装质量优劣。
根据国标《发电机定子铁心磁化试验导则GB/T20835-2007》规定以及厂家《铁损试验守则（61417）》，铁损试验采用8000-10000高斯的磁通密度，持续时间为90分钟。
试验合格标准：实测单位铁损不大于标准铁损1.15W/Kg的1.3倍，即1.495 W/Kg，最高温升不超过25℃，最大温差不超过15℃。
发电机定子为工地组合方式，定子机座由4瓣组合焊接，铁片经叠装和紧压后进行铁损试验，定子铁芯采用DW270-50冷扎无取向的硅钢片，每片厚度为0.5mm，冲片表面涂有一定厚度的F级绝缘漆。
发电机及定子铁芯有关系数如下：型号：SF100－14/5380额定容量：100MW/117.65MVA额定功率因数：0.85（滞后）额定电压：13.8kV额定电流：4922A额定转速：428.6r/min额定频率：50Hz励磁电压：193V励磁电流：1172A定子铁芯外径：D1=538(cm)定子铁芯内径：D2=434(cm)定子铁芯长度：Lfe=190(cm)定子铁芯齿高：hc=16.7(cm)定子铁芯通风沟数量：n=52定子铁芯通风沟高度：b=0.6(cm)定子铁片型号：DW270-50定子铁片厚度：0.5(mm)定子铁片标准损耗：1.15(W/kg)（10000高斯）2.试验前的有关计算：2.1 定子铁芯扼部截面S的计算2.1.1定子铁芯有效长度K—定子铁芯叠压系数，片间用绝缘漆时取0.93—0.95。
界牌水电厂1号发电机定子改造铁损试验
实际磁感应强度 （ 磁通 密度）应在 １０ ． Ｔ左右 ，最
低 不应 低 于 ０９ ，否则 应 改变励 磁绕 组 匝数 。 ．Ｔ
４８ ・
维普资讯
小水电 ２ ７ ０ 年第 ４ （ Ｏ 期 总第 １ 期） ３ ６
技 术改 造
Ａｉ ＬＦ ｈｉ １ ７． ５×７． ＝ ｅ× ＝ ３ ７ ４＝ １０１ ３ ｅｎ ９． ５ ｒ￣
３ 试验 参数计算
３１ 发 电机 有 关参数 ． １ 发 电 机 型 号 ＳＷＧ ０－６４７ ，额 定 功 率 ） Ｆ １－－ ／８０ ７ １ｂ ，额定 电压 ６３Ｖ，额 定 电流 １０８ ０ｌ Ｗ ．ｋ １Ａ，额 定 转 速 ７ ．ｒ ｉ，额 定 功率 因数 ０９ （ 后 ） ８９／ ｎ ｍ ．０ 滞 ，额 定
由于库区淹损问题 ，蓄水 位 比设计降低 了 ２ ，单 ｍ 机运 行 时最 大出力 只有 ７ Ｗ。 Ｍ
２０ Ｏ４年 ９月 ｌ 发 电机 多 次 出现异 常 ，当时水 号 机竖 井 内 冒出胶 木 气味 ，发 电机 火警 电铃 响 ，机 组 运行 声音 异常 ，立 即停 机检 查 ，发 现定 子 一Ｙ方 向 定转 子有 轻微 扫膛 现象 ；为 彻底 解决 此类 铁 芯松 动 问题 ，２０ 年 ５月将 ｌ 发 电机进 行拆 机 改造 ，实 ０５ 号 施 厂家为 天津市 天 发 重 型 水 电设 备 制 造 有 限公 司 ，
１ ）更 换全 部定 子铁 芯硅 钢 片 ，新 换 的 定 子 硅 钢 片其鸽 尾槽 采用 双面 与定 位筋 鸽 尾相 配合 的鸽 尾 槽形 ，承 载能 力 比原 硅 钢片 增大 一倍 。 ２ ）更换 所 有鸽 尾筋 ，安 装 过 程 中严 格 控 制 鸽 尾筋 的安 装半 径 、弦距 等参 数 。 ３ ）采 用 ７ ６根 ８８ 高 强度 的拉 紧 螺 杆 ，原 设 ．级 计拉 紧螺 杆采 用 ２ 钢材 ，此 材 料 的 机 械 性 能 指 ０号 标较低 ，其 屈 服 限 只有 ２ ０～２ｋｆＩ ，而 改 造 后 ３ｇＩ ／ 的拉 紧螺 杆屈 服限 达 ６ ￣ｆｌ 。 ４ ／ Ｉ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电机铁损试验作者：佚名转贴自：点击数： 304 更新时间：2008-7-6发电机铁损试验原理与实际运用通过对发电机铁损试验原理的阐述及实际运用的介绍，使电气一次子铁芯数据：铁芯轭部面积：28413cm2铁芯轭部重量：146200kg二、方法一：（,6Kv电源）试验标准：1、根据DL/T596-1996《电气设备预防性试验规程》，励磁磁通密度为(特斯拉)下持续试验时间为45min。
齿的最高温升不超过25K，齿的最大温差不大于15K，单位铁损不得超过该型号硅钢片的允许值（一般在1T时为kg）。
2、试验时的各部分温升和铁损值与出厂值比较，不应有明显增大。
三、铁损试验（）原理图及参数计算1号发电机出厂试验数据：励磁电流：1465A 励磁线圈匝数：2匝次级电压：883V磁通密度：铁芯损耗值：159kW 单位损耗：kg（下）试验接线图：铁芯损耗试验原理图图中，B：励磁变压器，20kV/，2300kVA CT：电流互感器，1500A/5A，级PT: 3000V/400V V ：电压表Wl：励磁绕组W2：测量绕组损耗测试仪：400V，60A G：被试发电机铁芯3．2．1励磁变压器容量的计算：在电源容量足够大的前提下，励磁侧的励磁电压应为：U1=KU2=2×883=1766（V）由于励磁电流为1465A，因此，单侧励磁电源容量为：S0=U1I1=1766×1465=2588（KVA）如果用一台三相变压器作为励磁电流，则三相变压器的容量至少为：S1=√3S0=×2588=（KVA）3．2．2励磁电压及励磁绕组匝数容量的计算：根据公式：U1= W1，其中：电源频率50H Z，B：铁芯中的磁密，S：铁轭面积选取W1=7，此时：U1= W1=×50×××7=(V)U2=U1/k=7=(V)也就是说，当监测U2达到时，铁芯中的磁密即达到了。
3．2．3实际励磁电流的计算：当选取U1=6225V时，励磁电流为I1=S0/ U1=2588×1000/6225=416（A）计算补充说明：上述参数均是在励磁电源容量足够大的前提下计算出来的，当励磁电源容量并非足够大时，某些参数将有少许出入。
发电机铁芯中的磁密是否达到了B=,最终是通过监测发电机次级电压U2是否达到了来确定。
四、试验的具体实施步骤：试验电源的确定1号发电机铁芯损耗试验需要电压等级为6KV的两相单线制电源，选取的6KV电源开关为6KV1BBB10备用开关，由1号启备变的1BBB10分支带。
6KV软电缆从6KV1BBB10备用开关A 相出来，通入发电机铁芯并在铁芯内缠饶7圈后接回6KV1BBB10备用开关C相，电流约为4168A。
试验电压的调整通过调节1号启备变的有载调压开关调整，1号启备变低压侧先调到6KV左右，再逐级进行升压，直到满足试验需要的6225V左右为止。
6. 2试验电源的实施：1) 试验人员将一根6KV的150mm2的电缆从6KV配电室1BBB10备用开关柜外敷设至1号发电机，并均匀地在发电机定子膛内部缠饶7圈后，将电缆敷设回1BBB10备用开关下口。
电缆敷设完毕后将电缆两端头分别接在1BBB10备用开关A、C相出线端子上。
电缆敷设前应对电缆做交流耐压试验，加压6KV1分钟合格后才能对该电缆进行敷设。
电缆送电前应对电缆进行绝缘测试。
将6KV1BBB10备用开关的就地控制电缆敷设至1号发电机旁，并接好1BBB10备用开关的就地分、合闸按钮。
将铁损试验测试仪、二次PT、CT线接好并调试完毕。
2) 运行人员停运1号发电机定冷水系统，并将6KV1BBB段所有负荷腾空。
电气二次按照1号发电机铁损试验保护计算完成开关的保护整定设置。
运行人员对1号启备变有载调压开关进行调整，调整6KV1BBB段母线电压在6000V左右。
注意纪录调整前有载调压开关的档位，试验结束后应恢复原来有载调压开关的档位。
合上6KV1BBB10开关，测量U2电压，如果U2电压低于则调节1号启备变有载调压开关直至U2电压为为止。
测量U2电压由广东中试所张怔平负责，调节有载调压开关由发电部李安民负责。
6. 3试验开始。
电压满足要求后，开始计算时间，45分钟后结束，中试所按照以下表格记录试验数据。
现场发现发电机内有异常情况时应立即按下1BBB10备用开关事故按钮跳开电源开关。
试验记录表格：试验时实际磁密为：B= 7U2/=7×883/×50×7×= T持续45min试验后，单位重量铁损值为：W测/G= W/146200 kg = W/kg，上述结果（大于或小于）kg标准要求。
2、温升结果试验中用PM595型红外热像仪测温。
铁芯表面铁齿起始温度：℃，环境温度：℃。
B=，t=45min后铁芯最低温度：℃，最高温度：℃。
齿的最高温升为K，最大温差为K。
最高温度点位于：次高温度点位于：折算至B=时，齿的最高温升为＿＿＿＿＿＿K（标准为不超过15K）；五、方法二：（,380v电源）⑴、试验标准：1 根据现场的实际情况和中试所设备的容量，暂定磁通密度为，持续试验时间为90min。
2 根据DT/T596-1996《电气设备预防性试验规程》，励磁磁通密度为1T(特斯拉)下持续试验时间为90min。
齿的最高温升不超过25K，齿的最大温差不大于15K，单位铁损不得超过该型号硅钢片的允许值（一般在1T时为kg）。
3 试验时的各部分温升和铁损值与出厂值比较，不应有明显增大。
⑵出厂试验数据：励磁电流：909A，励磁线圈匝数：2匝，次级电压：826V磁通密度：，励磁功率：，铁芯损耗值：152203W单位损耗：kg(在时)⑶、试验接线图铁芯损耗试验原理图K：空气开关，380V，2×1000A，T：调压器，380V/0~650V，500kVAB1：中间变压器，2000V/650V，500kVA， B2：补偿变压器，6000V/650V，700kVAC：补偿电容器组，6000V，100kVar/只， CT：电流互感器，1500A/5A，级V ：电压表，0~600V，级，损耗测试仪：400V，50AWl：励磁绕组，W2：测量绕组， G：被试发电机铁芯。
本次试验采用调压器零起升压。
中间变压器接为650V/2000V，补偿变压器接为650V/6000V。
励磁电压为U1=1514V，励磁线圈匝数W1=2匝，测量线圈匝数W2=1匝。
在加压试验过程中，监测U2达到757V时，即认为铁芯中的磁密已达到了试验所要求的磁密值（B=）。
⑷、试验的具体方法和步骤：试验电源的准备2号发电机准备做铁芯损耗试验需要电压等级为380V的三相四线制电源。
其中A、B两相通入发电机铁芯，电流约为2000A，C相做为控制电源，C相和零线电流均不大于10A。
铁芯损耗试验过程中采取零起升压方式。
汽机380V 2BFA段变压器低压侧额定电流为2309A，汽机380V 2BFA段电源进线开关额定电流为3200A，2BFA至2BFB分段开关（2BFA09A1）额定电流为2000A。
由于负荷开关额定电流均小于2000A，故临时电源只能接在分段开关上。
汽机380V2BFA、2BFB 段工作电源进线开关与分段开关正常情况下实行“三选二”控制。
临时电缆以分段开关（2BFA09A1）作为起点，经2号汽机380V汽机配电室东门、2号汽机房零米、2号汽机房6米4拉至2号汽机房13米7的2号发电机励磁端，电缆单根长度需要65米。
试验电源的实施：3) 施工人员将两根380V的185mm2的电缆从2号汽机380V汽机配电室2BFA09柜外至2号发电机励磁端敷设完毕，将电缆接在分段开关2BFA09A1下口，并将分段开关（2BFA09A1）与380V2BFB段母线的连接板拆除。
电气二次修改并确认6KV开关2BBA15的过流值和速断值满足2号发电机铁芯损耗试验的负荷保护的要求，并确保分段开关（2BFA09A1）在试验过程当中不跳闸。
运行人员根据380V 2BFA段负荷需要倒至380V 2BFB段或者其它段，将380V2BFA 段所有负荷开关断开，并将所有开关拉至检修位。
4) 运行人员合上分段开关（2BFA09A1），中试所做2号发电机铁芯损耗试验。
试验完毕后，由电气一次负责拆除试验电缆，恢复分段开关（2BFA09A1）与380V2BFB段母线的连接板，通知电气二次恢复原定值。
⑸、试验中应注意的事项：1试验设备带高压电，无关人员不得进入试验现场。
试验现场应设置安全围有醒目的“高压危险”警示标志牌等；2必须采取有效的措施，以保证励磁绕组与定子铁芯和定子绕组之间的绝缘。
为此，加压前先用摇表检查电缆的绝缘电阻；3试验开始及结束时，电厂应及时提供必要的起吊设备，以便于试验设备的吊装；4试验时发电机定子绕组出线端应三相短路接地，发电机定子铁芯和定子绕组原有的测温功能应尽可能恢复；5发电机内冷水系统应停止工作；6试验时用红外热像仪在定子膛内测温，每10分钟记录一次数据（包括温度、电流、电压和损耗值）；7试验过程中如发现异常情况，应立即停止试验；8试验时发电机上禁止有其他的作业；9现场应放置有适当的消防器材。
⑹、试验记录：1、铁芯损耗结果试验最后的实际磁密为：B=U2/= 1514/（×50×2×）=持续90min试验后，单位重量铁损值为：P/G=＿＿＿＿＿＿折算到B=1T时的单位重量铁损值为：＿＿＿＿＿＿上述结果要小于kg的标准要求。
2、温升结果试验中用红外热像仪测温。
铁芯表面铁齿起始温度：＿＿＿，环境温度：＿＿＿。
90min后铁芯表面铁齿最低温度：＿＿＿，最高温度：＿＿＿。
齿的最高温升为＿＿＿，最大温差为＿＿＿＿。
折算至B=时，齿的最高温升为＿＿＿＿＿＿K（标准为不超过15K）；齿的最大温差为＿＿＿＿＿＿K（标准为不超过11 K）。
