阴极保护测试桩安装接线方法图纸
阴保测试桩的接线方法
所有电缆通过测试桩钢管底部引到接线端子；·根据设计要求确认埋深，测试电缆数量及接线方式：①电位测试桩：管道测试电缆接红色接线端子，参比电极电缆接黑色接线端子；②电化学测试桩：两只阳极所带电缆分别接测试装内的红色接线端子，管道测试电缆接上部黑色接线端子，参比电极电缆接下部黑色接线端子。
·将测试桩埋入地下后，用混凝土浇注，并确保与地面垂直、牢固可靠，并将测试桩门锁好。
·测试时只需打开测试桩门，将万用表调至2V档量程，然后将万用表的两条线分别接相应接线端子，读取并记录数据即可。
阴极保护电位电流测试桩说明书
阴极保护测试桩
使
用
说
明
书
河南邦信防腐材料有限公司
2017年版
一、产品说明
测试桩用于阴极保护参数的检测,用来测量阴极保护系统的主要分布点的阴极保护电位、电流、接地电阻，绝缘装置的电绝缘性能，监测阳极运行状态等重要参数的测量装置。
本装置装有6个接线柱,可以根据设计单位的具体要求方便地组成电位、电流、牺牲阳极、绝缘性能测试桩或交叉管道测试桩等。
测试桩由桩体、测试接线板、测试导线和铭牌等几部分组成。
二、测试桩的分类:
按材质分:钢质测试桩、水泥测试桩、塑料测试桩、玻璃钢测试桩。
钢质测试桩又分为碳钢测试桩和不锈钢测试桩。
三、规格型号
常用测试桩型号规格
邦信型号规格
长×直径×壁厚（长×宽×高mm）
材质
BX-CS－1 3000×Φ108×4 碳钢BX-CS－2 1800×Φ89×3 碳钢BX-CS－3 1200×120×120 不锈钢BX-CS－4 1600×120×120 水泥BX-CS－5 1800×Φ89×4 玻璃钢
阴极保护测试桩安装示意图
河南邦信防腐材料有限公司
2017年版。
阴极保护测试桩安装 ppt课件
电缆的固定
阴极保护测试桩安装
对不能固定到 管道上的，采 取旁边打桩进 行固定
与桩固定部 分用绝缘缠 绕管隔离
电缆的敷设
阴极保护测试桩安装
地下电缆用黄 沙及红砖覆盖
测试桩的接线
阴极保护测试桩安装
管道测试电缆及 电流电缆按要求 更换 了标准颜色 的电缆，参比及 阳极按要求用色 标进行标注
测试桩的接线
阴极保护测试桩安装
所有电缆都做好了标记
测试桩的接线
阴极保护测试桩安装
测试桩背面图
测试桩正面 图未安装 0.1ΩD分流
电阻
测试桩的接线
阴极保护测试桩安装
接线明细， 及电缆颜色
安装好的分 流电阻的正
面图
测试桩电位测量
Байду номын сангаас
阴极保护测试桩安装
1
号 测 试 桩 循 环 水 进 出 电 位
测试桩电位测量
阴极保护测试桩安装
阴极保护测试桩安装
阴极保护现场安装
管道测试电缆的安装
阴极保护测试桩安装
管道测试电缆安 装，电缆颜色为 白色，焊点用专 用防腐贴密封。
管道测试电缆的安装
阴极保护测试桩安装
在专业防腐贴上 在浇上沥青
管道电流缆的安装
阴极保护测试桩安装
管道电流电缆 安装，电缆颜 色为黑色，焊 点用专用防腐 贴密封
管道电流缆的安装
2号测试桩循环水 进出管线电位
测试桩电位测量
阴极保护测试桩安装
3号测试桩循环水 进出管线电位
测试桩电位测量
阴极保护测试桩安装
4号测试桩循环水 进出管线电位
测试桩的测量
阴极保护测试桩安装
现场测试桩的电位均满足规范要求。
阴极保护测试桩安装
5
管道电流缆的安装
精选课件
管道电流线和测试 线的在同一个管道 上的间距为 900MM，原来管 道上已有的电流线 和测试线间距不够 900MM也未作更 改，为了减少管道 的泄漏点。
6
电缆的固定
精选课件
管道上的测试 电缆及电流电 缆用电缆扎带 给固定到管道 上，防止电缆 的拉拽造成电 缆与管道连接 的松动剂防腐 层的破坏
精选课件
3号测试桩循环水 进出管线电位
16
测试桩电位测量
精选课件
4号测试桩循环水 进出管线电位
17
精选课件
测试桩的测量
现场测试桩的电位均满足规范要求。
18
11
测试桩的接线
精选课件
测试桩背面图
测试桩正面 图未安装 0.1ΩD分流
电阻
12
测试桩的接线
精选课件
接线明细， 及电缆颜色
安装好的分 流电阻的正
面图
13
1
精选课件
测试桩电位测量
号 测 试 桩 循 环 水 进 出 电 位
14
精选课件
测试桩电位测量
2号测试桩循环水 进出管线电位
15
测试桩电位测量
7
电缆的固定
与桩固定部 分用绝缘缠 绕管隔离
精选课件
对不能固定到 管道上的，采 取旁边打桩进 行固定
8
电缆的敷设
精选课件
地下电缆用黄 沙及红砖覆盖
9
测试桩的接线
精选课件
管道测试电极按要求用色 标进行标注
10
精选课件
测试桩的接线
所有电缆都做好了标记
精选课件
阴极保护现场安装
1
精选课件
管道测试电缆的安装

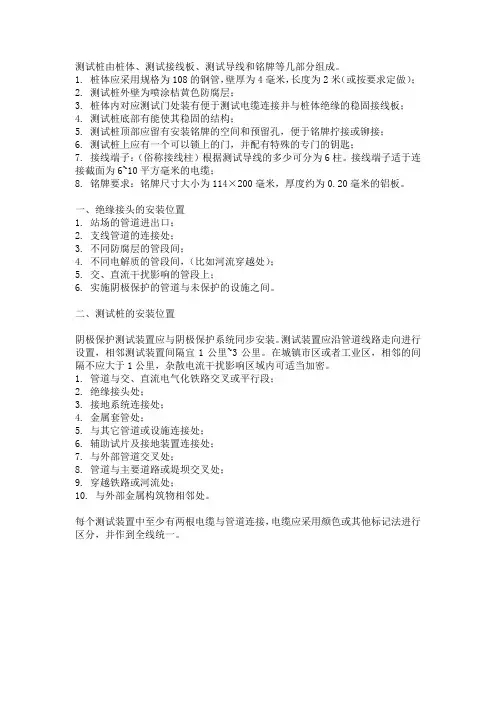

管道JI型绝缘接头测试桩接线示意图安装步骤
测试桩由桩体、测试接线板、测试导线和铭牌等几部分组成。
1. 桩体应采用规格为108的钢管，壁厚为4毫米，长度为2米（或按要求定做）；2. 测试桩外壁为喷涂桔黄色防腐层；3. 桩体内对应测试门处装有便于测试电缆连接并与桩体绝缘的稳固接线板；4. 测试桩底部有能使其稳固的结构；5. 测试桩顶部应留有安装铭牌的空间和预留孔，便于铭牌拧接或铆接；6. 测试桩上应有一个可以锁上的门，并配有特殊的专门的钥匙；7. 接线端子：（俗称接线柱）根据测试导线的多少可分为6柱。
接线端子适于连接截面为6~10平方毫米的电缆；8. 铭牌要求：铭牌尺寸大小为114×200毫米，厚度约为0.20毫米的铝板。
一、绝缘接头的安装位置1. 站场的管道进出口；2. 支线管道的连接处；3. 不同防腐层的管段间；4. 不同电解质的管段间，（比如河流穿越处）；5. 交、直流干扰影响的管段上；6. 实施阴极保护的管道与未保护的设施之间。
二、测试桩的安装位置阴极保护测试装置应与阴极保护系统同步安装。
测试装置应沿管道线路走向进行设置，相邻测试装置间隔宜1公里~3公里。
在城镇市区或者工业区，相邻的间隔不应大于1公里，杂散电流干扰影响区域内可适当加密。
1. 管道与交、直流电气化铁路交叉或平行段；2. 绝缘接头处；3. 接地系统连接处；4. 金属套管处；5. 与其它管道或设施连接处；6. 辅助试片及接地装置连接处；7. 与外部管道交叉处；8. 管道与主要道路或堤坝交叉处；9. 穿越铁路或河流处；10. 与外部金属构筑物相邻处。
每个测试装置中至少有两根电缆与管道连接，电缆应采用颜色或其他标记法进行区分，并作到全线统一。
JP型电位测试桩接线示意图JL型电流测试桩接线示意图JI型绝缘接头测试桩接线示意图需要原图或更多的技术指导请联系河南邦信防腐材料有限公司。
长输管线管道阴极保护智能测试桩组成寄大样图
以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型作任 何形式上的限制，虽然本实用新型已以较佳实施例公开如上，然而，并非用 以限定本实用新型,任何熟悉本专业的技术人员，在不脱离本实用新型技术 方案范围内,当然会利用揭示的技术内容作出些许更动或修饰，成为等同变 化的等效实施例,但凡是未脱离本实用新型技术方案的内容，依据本实用新 型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均属于 本实用新型技术方案的范围内。
长输管线的管道阴极保护测试桩，包括桩体和基座，桩体构成测试桩的 主体，基座设置在桩体底部并通过套压方式固定桩体，桩体内部设置中空的 面板放置孔，在面板放置孔内设置绝缘接线面板，绝缘接线面板上设置有接 线柱，穿线孔从桩体低端通入并直通到面板放置孔处，测试电缆经由穿线孔 与绝缘接线面板上的接线柱相连接。测试桩能够在恶劣的环境中埋设并保护 面板放置孔中的各元件正常工作，从而实现对测试桩下方对应铺设的在役管 道进行实时监测，并基于管道沿线电位分布及变化的分析可以了解沿线干扰 源分布及管道防腐层状况。
2、根据权利要求 1 所述的长输管线的管道阴极保护测试桩， 其特征在于：绝缘接线面板通过固定螺栓固定在面板放置孔中， 固定螺栓与桩体相固定，固定螺栓和绝缘接线面板之间设置固 定片。
3、根据权利要求 1 或 2 所述的长输管线的管道阴极保护测 试桩，其特征在于：桩体外部对应面板放置孔的位置设置元件 保护门，元件保护门通过元件保护门螺柱与桩体相连接并覆盖 面板放置孔，元件保护门螺柱与桩体相固定。
石油天然气管道阴极保护全套图纸
燃气管道牺牲阳极测试桩安装图
燃气管道牺牲阳极测试桩安装图
河南汇龙合金材料有限公司 2018 年 5 月
河南汇龙合金材料有限公司 刘珍 阴极保护产品、设计、工程施工一站式服务；提供阴极保护完整解决方案
阴极保护施工材料表
河南汇龙合金材料有限公司 刘珍 阴极保护产品、设计、工程施工一站式服务；提供阴极保护完整解决方案
带阳极电位测试桩安装示意图
ห้องสมุดไป่ตู้
河南汇龙合金材料有限公司 刘珍 阴极保护产品、设计、工程施工一站式服务；提供阴极保护完整解决方案
绝缘接头测试桩安装示意图
河南汇龙合金材料有限公司 刘珍 阴极保护产品、设计、工程施工一站式服务；提供阴极保护完整解决方案
阴极保护测试桩埋设步骤 ppt课件
剥开防腐层
管线打磨 阴极保护测试桩埋设步骤
5
2.2注意事项 （1）用刀不宜过猛以免划伤管线本体。 (2)开口大小根据实际需要不宜过大。
阴极保护测试桩埋设步骤
6
三、管线与电缆的焊接
3.1电缆的焊接
剥电缆
放入铁片
（1）剥掉电缆的绝缘层，露出5cm的一段铜芯。
（2）将模具紧密接处到管线防腐层开口处，将电缆
正在修补
修补完成
阴极保护测试桩埋设步骤
15
4.2补伤质量检查验收
1、补伤后的外观应100%目测，表面平整，无折 皱，无气泡及烧焦碳化现象，不合格应重新补伤。
2、补伤处应100%电火花检漏，检漏电压15kv， 无漏点为合格。
3、补伤的粘结力按要求抽查，管体温度为 10℃~35℃时的剥皮离强度不低于50N/cm。
（2）点火粉引燃时，务必将其它焊剂和点火粉以 及可燃物远离引燃处放置，人切勿处于模具正面以
免受伤。
（3）如果管道直径较小，请注意模具的摆放以免 铜液外漏。
（4）铝热焊剂模具等产品切勿受潮，受潮后的焊 剂和点火用品安全废弃，切勿烘烤使用，否则容易
导致危险事故
（5）焊剂储存环境务必干燥、通风、远离明火和 高温。
（2）把土回填。当填至距地面40cm时，上面立上测 试桩继续回填。距地面30cm时，给测试桩套上帽子。
继续回填，直到把土全部回填到位。
阴极保护测试桩埋设步骤
19
（3）用铁片把测试桩的凹槽处盖上并固定，以防止接 线板裸露在外。
回填前
测试桩套上帽子 回填完成
6.2 钢桩的埋设
(1)把参比电极、试片、牺牲阳极等;放入坑中。
开挖完成
开挖完成
阴极保护测试桩埋设步骤
