材料连接技术12

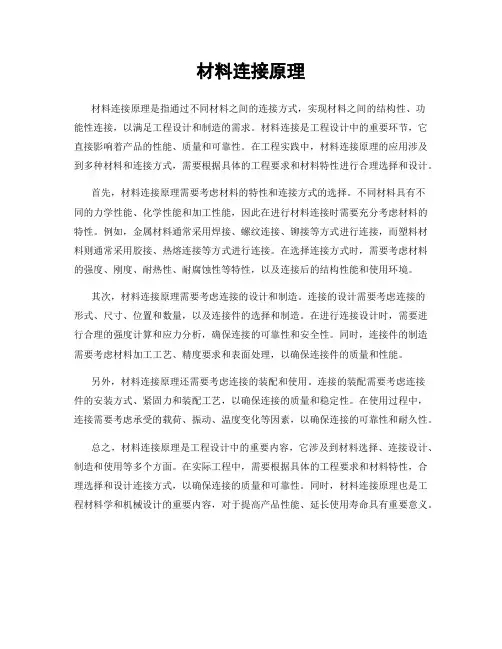

材料连接原理
材料连接原理材料连接原理是指通过不同材料之间的连接方式,实现材料之间的结构性、功能性连接,以满足工程设计和制造的需求。
材料连接是工程设计中的重要环节,它直接影响着产品的性能、质量和可靠性。
在工程实践中,材料连接原理的应用涉及到多种材料和连接方式,需要根据具体的工程要求和材料特性进行合理选择和设计。
首先,材料连接原理需要考虑材料的特性和连接方式的选择。
不同材料具有不同的力学性能、化学性能和加工性能,因此在进行材料连接时需要充分考虑材料的特性。
例如,金属材料通常采用焊接、螺纹连接、铆接等方式进行连接,而塑料材料则通常采用胶接、热熔连接等方式进行连接。
在选择连接方式时,需要考虑材料的强度、刚度、耐热性、耐腐蚀性等特性,以及连接后的结构性能和使用环境。
其次,材料连接原理需要考虑连接的设计和制造。
连接的设计需要考虑连接的形式、尺寸、位置和数量,以及连接件的选择和制造。
在进行连接设计时,需要进行合理的强度计算和应力分析,确保连接的可靠性和安全性。
同时,连接件的制造需要考虑材料加工工艺、精度要求和表面处理,以确保连接件的质量和性能。
另外,材料连接原理还需要考虑连接的装配和使用。
连接的装配需要考虑连接件的安装方式、紧固力和装配工艺,以确保连接的质量和稳定性。
在使用过程中,连接需要考虑承受的载荷、振动、温度变化等因素,以确保连接的可靠性和耐久性。
总之,材料连接原理是工程设计中的重要内容,它涉及到材料选择、连接设计、制造和使用等多个方面。
在实际工程中,需要根据具体的工程要求和材料特性,合理选择和设计连接方式,以确保连接的质量和可靠性。
同时,材料连接原理也是工程材料学和机械设计的重要内容,对于提高产品性能、延长使用寿命具有重要意义。

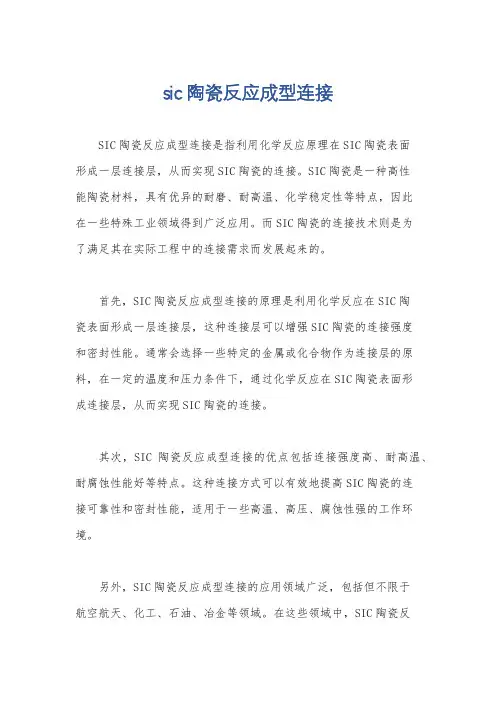

sic陶瓷反应成型连接
sic陶瓷反应成型连接
SIC陶瓷反应成型连接是指利用化学反应原理在SIC陶瓷表面
形成一层连接层,从而实现SIC陶瓷的连接。
SIC陶瓷是一种高性
能陶瓷材料,具有优异的耐磨、耐高温、化学稳定性等特点,因此
在一些特殊工业领域得到广泛应用。
而SIC陶瓷的连接技术则是为
了满足其在实际工程中的连接需求而发展起来的。
首先,SIC陶瓷反应成型连接的原理是利用化学反应在SIC陶
瓷表面形成一层连接层,这种连接层可以增强SIC陶瓷的连接强度
和密封性能。
通常会选择一些特定的金属或化合物作为连接层的原料,在一定的温度和压力条件下,通过化学反应在SIC陶瓷表面形
成连接层,从而实现SIC陶瓷的连接。
其次,SIC陶瓷反应成型连接的优点包括连接强度高、耐高温、耐腐蚀性能好等特点。
这种连接方式可以有效地提高SIC陶瓷的连
接可靠性和密封性能,适用于一些高温、高压、腐蚀性强的工作环境。
另外,SIC陶瓷反应成型连接的应用领域广泛,包括但不限于
航空航天、化工、石油、冶金等领域。
在这些领域中,SIC陶瓷反
应成型连接可以用于制造高温炉、化工管道、泵阀零部件等,为工业生产提供了可靠的连接解决方案。
总的来说,SIC陶瓷反应成型连接是一种重要的连接技术,通过化学反应原理实现SIC陶瓷的连接,具有连接强度高、耐高温、耐腐蚀等优点,适用于多种工业领域的应用。
100种材料连接工艺技术
100种材料连接工艺技术在制造行业中,材料连接工艺技术是非常重要的一项工艺,它能够将不同的材料连接在一起,使之形成一个整体。
目前存在着各种各样的材料连接工艺技术,下面将介绍其中的100种材料连接工艺技术。
1. 焊接:将两个或多个材料通过加热至熔化状态然后冷却,使其形成牢固的连接。
2. 钎焊:通过将焊条加热至熔化状态,然后借助毛细力进行连接。
3. 热压焊接:通过加热两个材料,然后将它们压合在一起形成连接。
4. 气压焊接:利用高压气体将两个材料连接在一起。
5. 熔融连接:将材料熔融,然后使其冷却形成连接。
6. 热融解连接:将两个材料通过加热至熔融状态,然后使其冷却形成连接。
7. 冷压焊接:将两个材料在室温下压合在一起形成连接。
8. 压滚焊接:通过将两个材料压在一起,然后在其表面滚动形成连接。
9. 炉甲焊接:将两个材料放在炉中加热,然后利用介质的作用产生化学反应形成连接。
10. 复合焊接:将两个或多个相似或不同的材料通过加热压合形成连接。
11. 冷胶焊接:通过使用胶水将两个材料粘在一起形成连接。
12. 超声波焊接:通过使用超声波进行振动加热形成连接。
13. 粘结焊接:通过使用胶水将两个材料粘在一起形成连接。
14. 碳化连接:通过将两个材料暴露在碳化环境中形成连接。
15. 感应焊接:通过在材料中引入电磁感应形成连接。
16. 铆接:通过使用铆钉将两个材料连接在一起。
17. 螺纹连接:通过使用螺纹形成连接。
18. 螺旋连接:通过将材料螺旋在一起形成连接。
19. 锁紧连接:通过使用螺母来固定材料形成连接。
20. 自锁连接:通过使用特殊的连接件使材料自锁形成连接。
21. 簧夹连接:通过使用簧夹将两个材料连接在一起。
22. 硅胶连接:通过使用硅胶将两个材料粘在一起形成连接。
23. 粘接:通过使用黏合剂将两个材料粘在一起形成连接。
24. 框架连接:通过将材料嵌入到框架中形成连接。
25. 合成连接:通过将多个材料合成在一起形成连接。

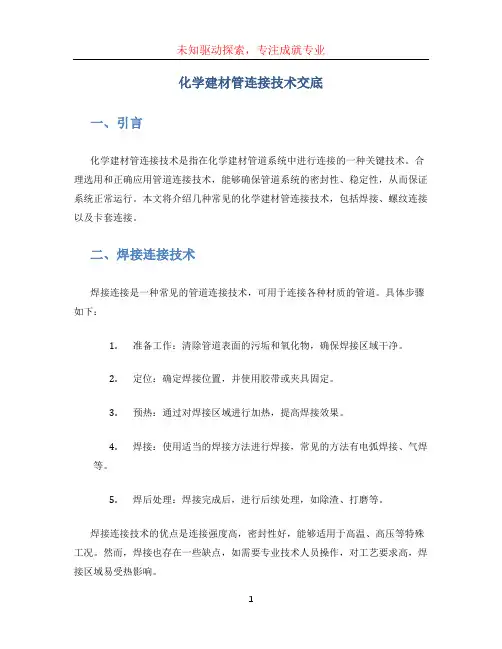

化学建材管连接技术交底
化学建材管连接技术交底一、引言化学建材管连接技术是指在化学建材管道系统中进行连接的一种关键技术。
合理选用和正确应用管道连接技术,能够确保管道系统的密封性、稳定性,从而保证系统正常运行。
本文将介绍几种常见的化学建材管连接技术,包括焊接、螺纹连接以及卡套连接。
二、焊接连接技术焊接连接是一种常见的管道连接技术,可用于连接各种材质的管道。
具体步骤如下:1.准备工作:清除管道表面的污垢和氧化物,确保焊接区域干净。
2.定位:确定焊接位置,并使用胶带或夹具固定。
3.预热:通过对焊接区域进行加热,提高焊接效果。
4.焊接:使用适当的焊接方法进行焊接,常见的方法有电弧焊接、气焊等。
5.焊后处理:焊接完成后,进行后续处理,如除渣、打磨等。
焊接连接技术的优点是连接强度高,密封性好,能够适用于高温、高压等特殊工况。
然而,焊接也存在一些缺点,如需要专业技术人员操作,对工艺要求高,焊接区域易受热影响。
三、螺纹连接技术螺纹连接技术是另一种常用的管道连接技术,适用于小口径的管道连接。
该技术的步骤如下:1.准备工作:清洁螺纹连接部位,确保表面平整。
2.填料:在螺纹连接部位涂抹密封填料,提供密封功能。
3.连接:将两个螺纹连接部件旋入,直至达到所需的连接紧固度。
4.检查:检查螺纹连接的紧固度,确保连接牢固,密封性良好。
螺纹连接技术的优点是连接方便,不需要特殊设备,适用于现场安装,易于拆卸。
但是,与焊接相比,螺纹连接的强度和密封性可能稍差,适用于较低压力和温度的场合。
四、卡套连接技术卡套连接技术是一种常见的密封连接技术,适用于化学建材管道系统中的密封连接。
具体步骤如下:1.确定连接点:在管道上标记连接点,并清洁连接区域。
2.安装卡套:将卡套放置在连接处,确保与管道完全贴合。
3.张紧螺栓:使用螺栓将卡套固定在连接处,适当调整螺栓的张紧力度。
4.密封:在连接点填充密封物质,确保连接处密封良好。
卡套连接技术的优点是拆卸方便,适用于需要经常更换或维修的场合。
钢筋工作中需要注意的事项
钢筋工作中需要注意的事项在建筑领域中,钢筋工作被广泛用于各种结构的加固和支撑。
钢筋的使用在建筑的结构性能和强度方面起着至关重要的作用。
然而,由于工作环境的特殊性和操作的复杂性,钢筋工作也存在一些需要注意的重要事项。
本文将就这些事项进行探讨和讨论。
1. 安全意识作为钢筋工人,首先要具备良好的安全意识。
在工作现场遵循安全规范,正确佩戴个人防护装备,如安全帽、防护眼镜和手套等,以确保自身的安全。
2. 材料检查在使用钢筋之前,务必进行材料检查。
检查钢筋的质量、尺寸、表面是否锈蚀或有损伤。
选择合适的钢筋材料,可提高工程的质量和安全性。
3. 钢筋的贮存正确的钢筋贮存十分重要。
应将钢筋储存在干燥、通风和远离腐蚀性物质的地方。
避免钢筋长时间暴露在潮湿环境中,以防止锈蚀和材料损坏。
4. 连接技术连接钢筋是钢筋工作的重要环节。
加强筋与主筋的连接必须牢固可靠,以确保整个结构的强度。
采用合适的连接技术,如焊接、机械连接等,确保连接牢固耐久。
5. 钢筋的间距和长度在进行钢筋布置时,需要严格按照设计要求的间距和长度来进行。
过小或者过大的钢筋间距都会影响结构的强度和稳定性。
在布置钢筋时,要注意避开强度点或受力区域,以确保结构的完整性。
6. 弯曲和剪切在钢筋工作中,经常需要进行弯曲和剪切操作。
在进行这些操作时,需使用专门的工具并按照工艺要求进行。
同时,在操作过程中要注意安全,避免造成人身伤害或损坏钢筋。
7. 焊接技术在一些钢筋连接环节,需要使用焊接技术。
在进行焊接时,必须仔细检查焊缝的质量和强度。
焊接过程中要注意防护措施,避免受到电焊火花的伤害。
8. 质量控制在钢筋工作中,质量控制至关重要。
每一道工序都要认真检查,确保工作质量符合设计和施工要求。
开展必要的检测和验收工作,提高施工质量和结构安全性。
9. 高温和低温环境在高温和低温环境下,钢筋工作需要特殊的操作和控制。
在高温环境中,应防止钢筋过热变形,采取适当的降温措施。
在低温环境中,要防止钢筋受冻和变脆,保证施工质量和结构的安全性。

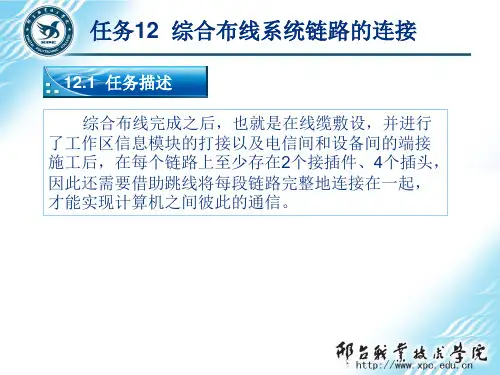

网络综合布线实用技术第3版任务12 综合布线系统链路的连接
图12-14 光缆电缆混合链路(1)
12.2.2 电信间的形式
② 光缆+光缆+电缆方式。 建筑群子系统和建筑物干线子系统的主干缆线都采用 光缆,配线子系统的水平缆线采用电缆。此时建筑群子系 统和建筑物干线子系统的主干光缆端接到该电信间的光纤 配线架,配线子系统的水平电缆端接到该电信间的RJ45模 块化配线架。在该电信间需要配置分布层交换机和接入层 交换机。分布层交换机通过建筑群干线光缆连接到园区设 备间的核心交换机,通过建筑物干线光缆连接到各电信间 的接入层交换机;各电信间的接入层交换机通过建筑物干 线光缆连接到分布层交换机,通过水平电缆连接到各工作 区的信息点。分布层交换机为光纤接口,如果接入层交换 机上没有光纤接口,中间需要光电转换器。它们之间的连 接示意图如图12-15所示。
12.2.2 电信间的形式
图12-11 IDC配线架与IDC配线架在机柜中的连接
12.2.2 电信间的形式
图12-12 IDC配线架与RJ45配线架在机柜中的连接
12.2.2 电信间的形式
1.包含有建筑物配线架(BD)的电信间
2)计算机网络设备连接方式 计算机网络数据通信系统的建筑群子系统的主干缆线通常 采用光缆,而建筑物干线子系统的主干缆线通常可以采用光缆, 也可以采用双绞线,配线子系统的水平缆线通常采用双绞线, 当有特殊要求时也可采用光缆。在综合布线实际工程中有以下 几种情况。 ① 光缆+电缆+电缆方式。 建筑群子系统的主干缆线通常采用光缆,建筑物干线子系 统的干线缆线和配线子系统的水平缆线采用电缆。此时建筑群 子系统的主干光缆端接到该电信间的光纤配线架,建筑物干线 子系统的干线电缆和配线子系统的水平电缆端接到该电信间的 RJ45模块化配线架。在该电信间需要配置分布层交换机和接入 层交换机。
塑料的19种连接技术
本文摘自再生资源回收-变宝网()塑料的19种连接技术塑料因其具有质轻、耐冲击性好、具有较好的透明性、绝缘性好、成型性好、着色性好、加工成本低等诸多优点被广泛应用于医疗器械、汽车及日用产品中。
自从人类早期的时候想把矛头绑在树棍上,装配就成为人类重要的努力方向,塑料件最终使用性能很大程度上取决于塑料件之间的连接方式的。
科学家及相关工程技术人员经过长期的研究和实践,开发出很多不同的塑料连接方式。
本文对这些塑料连接技术做一个简单的介绍,希望能对相关领域的设计人员在塑料连接方式的选择上提供参考。
1、胶黏剂连接胶黏剂连接是指同质或异质物体表面用胶黏剂连接在一起的技术,其中胶黏剂是指通过界面的黏附和内聚等作用,能使两种或两种以上的制件或材料连接在一起的天然的或合成的、有机的或无机的一类物质,统称为胶黏剂,又叫黏合剂,习惯上简称为胶。
简而言之,胶黏剂就是通过黏合作用,能使被黏物结合在一起的物质。
2、溶剂连接是指溶剂溶解塑料表面使塑料表面间材料混合,当溶剂挥发后,就形成了接头3、紧固件连接紧固件连接是指应用紧固件来连接塑料件,其中有压入紧固件、自攻螺钉和螺栓连接等。
通常所指的压入紧固件是通过其杆上的某种凸起与塑料空形成干涉配合而连接塑料件的。
自攻螺钉是利用自攻的螺纹连接而不用再攻制螺纹孔。
4、铰链连接塑料铰链可分为单件集成铰链、两件集成铰链和多件组合铰链三种类型。
其中单件集成铰链是两个部件作为一个整体通过模塑成型得以实现,而不需要其他的附加部件。
两件集成铰链先通过模塑成型的方式分别加工两个单独的塑料件,最后通过组装连接。
多件组合铰链除加工两个单独的塑料件,还需要使用附加的零件,比如杆或金属等铰链部件。
它的优点是可重复开合、集成铰链通常设计在箱内或者靠近内部因而减小了零件的外形尺寸;缺点是模塑成型的模具精度要求高且模具一般较为复杂、需要丰富的开发经验进行活动铰链的合理设置5、嵌件模塑成型嵌件成型指在注塑件模具内装入预先准备的异材质嵌件后注入树脂,熔融的材料与嵌件接合固化,制成一体化产品的成型工法。
钢筋连接新技术
钢筋连接新技术(1)搭接连接——绑扎接头,适用小规格钢筋连接;普通砼中直径大于25mm的Ⅱ、Ⅲ级钢筋接头,均宜采用焊接接头或机械接头。
(2)焊接连接——闪光对焊(钢筋预制)、气压焊、竖向钢筋电渣压力焊、水平钢筋窄间隙焊等;钢筋焊接分为压焊和熔焊两种形式。
压焊包括闪光对焊、电阻点焊和气压焊;熔焊包括电弧焊和电渣压力焊。
此外,钢筋与预埋件T形接头的焊接应采用埋弧压力焊,也可用电弧焊或穿孔塞焊,但焊接电流不宜大,以防烧伤钢筋。
①闪光对焊广泛用于钢筋连接及预应力钢筋与螺丝端杆的焊接。
热轧钢筋的焊接宜优先用闪光对焊。
钢筋闪光对焊是利用对焊机使两段钢筋接触,通过低电压的强电流,待钢筋被加热到一定温度变软后,进行轴向加压顶锻,形成对焊接头。
钢筋闪光对焊工艺常用的有连续闪光焊、预热闪光焊和闪光—预热—闪光焊。
对Ⅳ级钢筋有时在焊接后还进行通电热处理。
②气压焊接属于热压焊。
在焊接加热过程中,加热温度只为钢材熔点的0.8~0.9倍,且加热时间较短,所以不会出现钢筋材质劣化倾向。
另外,它设备轻巧、使用灵活、效率高、节省电能、焊接成本低,可进行全方位(竖向、水平和斜向)焊接。
所以在我国逐步得到推广。
气压焊接的钢筋要用砂轮切割机断料,要求端面与钢筋轴线垂直。
焊接前应打磨钢筋端面,清除氧化层和污物,使之现出金属光泽,并即喷涂一薄层焊接活化剂保护端面不再氧化。
③竖向钢筋电渣压力焊是施工现场应用最广泛的一种连接方法,其经济实用,一个接头约3~4元。
电渣压力焊适用于Ø18~32的Ⅱ级钢及新Ⅲ级钢筋连接。
焊接的接头要求鼓包均匀,鼓包直径约为钢筋直径的1.6倍。
引弧、稳弧、顶锻三个过程连续进行。
要保证上下钢筋的轴线最大偏移不得大于0.1d,同时也不得大于2mm。
电渣压力焊技术特点:电渣压力焊属于熔化压力焊范畴,不适应于水平钢筋的连接,也不适用于可焊性差的钢筋,对焊工水平低、供电条件差(电压不稳定等)、雨季或防火要求高的场合慎用。
12芯熔纤盒 技术参数-概述说明以及解释
12芯熔纤盒技术参数-概述说明以及解释1.引言1.1 概述熔纤盒是一种用于光纤连接和保护的设备,用于将光纤的末端连接在一起,并提供保护和管理光纤的功能。
12芯熔纤盒是一种特殊规格的熔纤盒,适用于在光纤通信网络中连接多达12根光纤的情况。
本文将对12芯熔纤盒的技术参数进行详细介绍。
通过了解这些技术参数,我们可以更好地了解该熔纤盒的性能和适用范围。
在介绍技术参数之前,我们首先需要了解一些基本概念。
光纤熔接是指将两根光纤通过高温加热,使其熔融并连接在一起的过程。
而熔纤盒则是用于保护这些熔接点,防止其受到外界的损害。
接下来,我们将详细介绍12芯熔纤盒的技术参数。
这些参数包括但不限于:熔纤盒的尺寸、材质、保护等级、接口类型等。
通过这些技术参数,我们可以判断该熔纤盒是否适用于特定的光纤连接需求。
在本文的后续部分,我们还将讨论12芯熔纤盒的设计特点。
这些设计特点包括盒体结构、纤纱布置、接口设计等方面。
通过了解这些设计特点,我们可以更好地理解该熔纤盒在实际应用中的优势和局限性。
总体而言,本文将通过详细介绍12芯熔纤盒的技术参数和设计特点,为读者提供了解该设备的全面视角。
希望读者通过本文的阅读,能够更好地了解和应用12芯熔纤盒,以满足其在光纤通信网络中的连接需求。
1.2文章结构1.2 文章结构本文将按照以下结构进行介绍和分析12芯熔纤盒的技术参数。
首先,在引言部分,我们将概述熔纤盒的概念和作用,以及对整篇文章的目的进行说明。
接下来,在正文部分,2.1将对熔纤盒的技术参数进行概述,包括其尺寸、材质、光纤接入方式等。
2.2将介绍12芯熔纤盒的设计特点,包括其独特的结构设计、接口类型、接头保护等方面。
最后,在结论部分,3.1将对本文进行总结,概述熔纤盒技术参数对光纤连接的重要性,并对其应用前景进行展望,即3.2部分。
通过以上的结构安排,本文将全面分析和介绍12芯熔纤盒的技术参数,为读者提供深入了解和应用该产品的指导。
1.3 目的本文的目的是介绍和分析12芯熔纤盒的技术参数。
12芯光纤熔接3个分纤箱的标准接法
第一步:引言12芯光纤熔接3个分纤箱的标准接法是当前光纤通信领域中的关键技术之一。
它不仅在通信设备的连接和布线中起着至关重要的作用,同时也对通信网络的性能和稳定性起着决定性的影响。
在本文中,我们将深入探讨12芯光纤熔接3个分纤箱的标准接法,帮助您更全面、深入地理解这一技术。
第二步:基本概念介绍在开始深入探讨12芯光纤熔接3个分纤箱的标准接法之前,首先让我们了解一下相关的基本概念。
12芯光纤,顾名思义,就是具有12根光纤芯的光纤线缆。
而分纤箱则是用于光纤布线的重要设备之一,它可以将光纤信号分布到不同的通道或设备中。
12芯光纤熔接3个分纤箱的标准接法,实质上是指在具有12根光纤芯的光纤线缆和3个分纤箱之间进行连接和布线的技术要求和标准操作步骤。
第三步:技术要求在进行12芯光纤熔接3个分纤箱的标准接法时,有一些重要的技术要求需要我们严格遵守。
首先是光纤的熔接质量,熔接过程中必须保证光纤的端面清洁,熔接质量良好,以确保信号传输的稳定性和可靠性。
其次是接头的保护和标识,对于熔接好的光纤接头必须进行良好的保护和标识,以免在日常维护和布线中出现问题。
还需要考虑光纤线缆的布线路径和标准化操作,以确保光纤信号的传输不受到外界干扰和损失。
第四步:操作步骤下面我们将详细介绍12芯光纤熔接3个分纤箱的标准接法的操作步骤。
首先是对光纤线缆进行剥线和清洁处理,然后进行光纤熔接和接头保护,接着是将熔接好的光纤接头连接至分纤箱的通道,并进行标识和固定。
最后是对分纤箱进行布线和接地处理,确保整个连接系统的稳定性和可靠性。
第五步:总结和回顾通过以上的详细介绍,相信您对12芯光纤熔接3个分纤箱的标准接法已经有了更全面和深入的了解。
在实际应用中,我们需要严格遵守技术要求,按照标准化的操作步骤进行布线和连接,以确保光纤通信系统的性能和稳定性。
随着通信技术的不断发展和创新,我们也需要持续关注和学习最新的技术标准和操作规范,不断提升自己的专业能力。
汽车制造中的连接技术整理
1 2 3 4 5 6 7 8研究表明:钢铝连接接头成本约为白车身成本的10%~20%,连接技术的正确使用对车身降成本意义重大。
积累钢铝混合连接技术设计开发/CAE/Safety/同步工程经验,有利于支持后续类似新车型开发。
汽车轻量化已成为汽车行业发展趋势,钢铝混合车身的设计开发已经在部分汽车公司开始研究和实施应用。
研究表明:钢铝连接接头成本约为白车身成本的10%~20%,连接技术的正确使用对车身降成本意义重大。
积累钢铝混合连接技术设计开发/CAE/Safety/同步工程经验,有利于支持后续类似新车型开发。
1. 铝合金点焊焊接接头形式,如图1 所示。
铝合金熔点低、热膨胀率及导电率高,表面易氧化,铝点焊需大电流、短时间、多脉冲、大电极压力,对焊机、变压器及焊枪的供电要求高,大电极压力需要焊枪结构坚固可靠[1]。
因此,铝合金点焊设备费用很高,国内汽车制造厂应用较少。
通用汽车在量产车型中应用,由于焊钳体积较大,无法手持,需要机器人自动化实现。
图2 示出铝合金点焊焊钳。
图1 铝合金电焊接头形式图2 铝合金点焊焊钳2. 铝弧焊(MIG)焊接接头形式,如图3 所示。
铝熔点低,550~660 ℃,热膨胀系数是钢的2 倍,导热性是钢的4 倍,因此,焊接变形及焊接应力增加,需要采用低热输入量焊接工艺(如CMT 技术)。
由于铝合金吸热后极容易热应力集中,造成板件开裂。
目前主要采用2 种方式减少MIG 焊时所产生的热量,即机械截断式和电源截断式,通过引弧-熄弧-再引弧的重复方式减小热量的输入。
图3 MIG接头形式目前,MIG 在车身上应用比较广泛,如全铝前防撞梁、吸能盒等碰撞安全关键零部件;另外,铝铸件与铝型材之间也可以通过MIG 进行连接,图4 示出MIG 产品。
图4 MIG产品3.自穿钉铆接(SPR)SPR(Self-piercing rivet)属于冷连接技术,接头形式,如图5 所示。
其独特的连接方式,使其可以有效克服铝合金、镁合金、钛合金等轻金属材料导电、导热性快,热容小,易氧化,难以采用传统的连接方法进行焊接的缺点。
材料连接设备及工艺-绪论
202X年12月20日
绪 论
材料连接技术概况 可拆卸连接技术 螺栓、键、销钉等,它们通常不用于制造金属结构,而是用于零件的装配和定位工作中。
绪 论
不可拆卸连接技术
铆接、焊接和粘接等,它们通常用于金属结构或零件的制造中。
粘接:虽然工艺简单,在粘接过程中对被粘材料的组织和性能不产生任何不良影响,但是其接头强度一般较低。
国外: 已完成焊接手段的结构性转变(由手工到自动、由低效向高效转变) 焊接手段以高效、自动焊为主/焊材品种配套齐全/多专用设备和专用材料数字技术、信息技术在焊接上的应用正逐渐推广普及
关于国内焊接产业的现状和发展,可参见: 《我国制造业焊接技术现状与发展战略》
绪 论
绪 论
研究工作重心:
深入焊接过程动态特征研究;
研究焊接质量参数更直接的检测方法 ;
研究新的实时控制方法,以期实现更精确而有效的焊接过程;
3
继续改进机器人焊机的控制功能;
研究焊接CIMS系统;
针对各种具体的结构生产条件,设计研究专门的自动化焊接系统;
针对不断涌现的新材料、新结构,试验研究确定它们的焊接方法。
绪 论
焊接方法的发展
焊接方法的发明年代及发明国家
绪 论
焊接的实质与分类 焊接过程的实质: 采用物理化学方法克服被连接物体表面的凹凸不平、表面氧化物及其他表面杂质,使被连接物体能接近到原子晶格距离并形成结合力。 简言之:达到原子之间的结合
Байду номын сангаас
绪 论
熔焊:将待焊处的母材金属熔化以形成焊缝的焊接方法。 关键:有一个能量集中、温度足够高的局部热源。 按所使用热源的不同,熔焊可分为: 电弧焊:以气体导电时产生的电弧热为热源,以电极是否熔化为特征分为熔化极电弧焊和非熔化极电弧焊两大类; 气焊:以乙炔或其他可燃气体在氧中燃烧的火焰为热源; 铝热焊:以铝热剂的放热反应产生的热为热源; 电渣焊:以熔渣导电时产生的电阻热为热源; 电子束焊:以高速运动的电子流撞击焊件表面所产生的热为热源; 激光焊:以激光束照射到焊件表面而产生的热为热源。
陶瓷连接技术
陶瓷连接技术
陶瓷连接技术是指利用陶瓷材料进行零件的连接和固定的技术。
常见的陶瓷连接技术包括:
1. 烧结连接:将两个陶瓷零件放置在一起,在高温下进行烧结,使它们形成一个整体。
这种方法适用于相同或相似材料的连接,可以在高温环境下使用。
2. 焊接连接:利用激光、电弧等加热源将两个陶瓷零件加热至熔点,使它们熔合在一起。
这种方法适用于不同材料的连接,但需要控制加热温度和加热时间,以避免过度加热导致材料破裂。
3. 粘接连接:利用粘接剂将两个陶瓷零件粘合在一起。
粘接剂可以是有机胶水、无机胶水或者专用的陶瓷胶水。
这种方法适用于需要在低温环境下进行连接,但粘接强度相对较低。
4. 插接连接:将一个陶瓷零件插入另一个陶瓷零件中的孔洞中,使它们形成连接。
这种方法适用于孔洞和插头尺寸相匹配的连接方式,但插接的稳定性较差。
陶瓷连接技术在电子、机械、光学等领域具有广泛的应用。
随着材料科学和工艺技术的发展,陶瓷连接技术也在不断改进,以满足各种复杂环境下的连接需求。
建筑管道材料连接技术考核试卷
B.铜管
C.塑料管
D.不锈钢管
14.关于建筑管道的波纹管连接,以下哪项描述是错误的?()
A.适用于直径较小的管道
B.连接速度快,施工方便
C.具有较好的抗震性能
D.适用于金属管道
15.以下哪种连接方式适用于铝塑复合管?()
A.焊接连接
B.螺纹连接
C.扣压连接
D.粘接连接
16.关于建筑管道的焊接连接,以下哪项描述是错误的?()
A.连接强度高,耐压性能好
B.适用于金属管道
C.连接速度慢,施工复杂
D.适用于所有类型的管道
17.以下哪种材料不适用于建筑雨水管道?()
A. UPVC管
B.铸铁管
C.镀锌钢管
D.不锈钢管
18.关于建筑管道的承插连接,以下哪项描述是正确的?()
A.适用于直径较小的管道
B.连接速度慢,施工复杂
C.耐压性能较差
A. UPVC管
B.铸铁管
C.镀锌钢管
D.硬聚氯乙烯管
6.关于建筑管道螺纹连接,以下哪项描述是错误的?()
A.适用于钢管、铜管等金属管道
B.连接时需使用生料带作为密封材料
C.耐压性能较好
D.连接速度快,施工方便
7.以下哪种连接方式适用于不锈钢管?()
A.粘接连接
B.螺纹连接
C.焊接连接
D.扣压连接
8.关于建筑管道粘接连接,以下哪项描述是正确的?()
A.在施工前应关闭相关阀门
B.更换管道时应注意新旧管道的匹配
C.维修时应尽量减少对管道系统的干扰
D.所有维修工作都应由非专业人员完成
三、填空题(本题共10小题,每小题2分,共20分,请将正确答案填到题目空白处)
金属互连工艺技术
金属互连工艺技术金属互连工艺技术是一种将不同金属材料通过特定方法连接在一起的技术。
在现代工业生产过程中,金属互连工艺技术被广泛应用于各个领域,如电子、电器、汽车、航空等。
它不仅可以有效提高产品的性能和品质,还可以降低生产成本,提高生产效率。
金属互连工艺技术的应用主要体现在以下几个方面:焊接、铆接、搭接和钎焊。
焊接是将两个或更多金属件通过热能或压力相互接合。
常用的焊接方法有电弧焊、气焊、激光焊等。
焊接技术可以实现连续的连接,焊接强度高,适用于许多大型结构件的生产。
然而,焊接过程中产生的热量容易引起变形和应力集中,需要经过复杂的预加热和后处理。
铆接是通过钻孔,在金属件上安装铆钉,并用锤子或气动铆枪将其紧固在一起。
铆接技术不会产生过多热量,对金属件形状变化和应力集中的影响较小。
铆接强度高,适用于金属薄板的连接。
与焊接相比,铆接不需要额外的焊材和热源,成本较低。
然而,铆接方式需要预先钻孔,对本身结构强度也有一定的影响。
搭接是将两个金属件先后放在一起,然后通过施加压力或使用机械装置将其固定。
搭接工艺简单易行,无需额外材料,可以轻松拆卸。
但是,搭接强度相对较低,适用于一些要求不太高的结构件。
钎焊是通过加热填充金属材料,使其与工件表面的金属材料融合在一起。
钎焊技术可以在低温下进行,不会导致金属基材的形变和应力集中。
钎焊能够在连接的金属件之间形成坚固的连接层,具有较高的连接强度。
同时,钎焊技术还可以连接不同种类的金属,如不锈钢和铜。
总之,金属互连工艺技术是一种关键的生产技术,对于提高产品质量和性能、降低生产成本和提高生产效率起到至关重要的作用。
在未来的发展中,金属互连工艺技术将会进一步创新和完善,使其在各个领域的应用更加广泛。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1 电子封装的概念
为了实现某一功能,电子元器件之间的必须可靠 连接;同时还要防止水份、尘埃及有害气体对电 子产品零部件及半导体器件的侵入;形成必要的 绝缘和防止电磁干扰;以及减缓震动、便于运输 等。这些必要的处理方法均属于电子封装的范畴。
电子产品种类、数量众多,大致的制造过程基本一样, 通常需要多级电子封装。
2) 元器件及PCB板的无铅化
无铅焊接工艺流程中,元器件及PCB板镀层的无铅 化技术相对要复杂,涉及领域较广,推迟无铅化的 进程。
无铅焊料与Sn-Pb的PCB镀层共存,而带来剥离型焊 接缺陷,需要从钎焊设备上克服这种现象;另外对 PCB板制作工艺的要求也相对提高,PCB板及元器 件的材质要求耐热性更好。
➢ 贴装器件
» 引线间距大幅度减小,组装尺寸是插装的1/3 » 信号通路缩短,顺畅。
(二) 电子封装材料
1 电子封装材料的基本要求
✓ 物理性能:密度、导热、导电、热膨胀、
电磁屏蔽等;
✓ 力学性能:强度、韧性、减震; ✓ 化学性能:稳定性、耐腐蚀、抗潮; ✓ 其他:成型、连接、成本等。
封装材料已由石蜡、玻璃、阳瓷、金属,发展到 采用具有优异性能的一些高分子材料,如不饱和 聚酯树脂、环氧树脂、有机硅橡胶、聚二烯烃橡 胶等材料。
➢ 按封装材料
金属封装、塑料封装、陶瓷封装、玻壳封装、玻璃 实体封装、金属基复合材料封装等.这些封装各具 特点,并受到了广泛的关注。
➢ 按结构形式
边缘封装、面封装、插装封装、贴装封装等。
➢ 插装器件
» 引线尺寸和引线间距大,器件尺寸大; » 组装密度低; » 引线数目受到限制; » 信号电路不顺畅。
而Kovar合金具有很低的热膨胀系数,与芯片材料 GaAs的相近,加工性能也较好,如利用机械加工,制 作方便, 但散热性稍差。
3 塑料封装
塑料封装具有价格低廉、质量较轻、绝缘性能好和抗冲 击性强等优点。 塑封装所使用的材料主要是热固型塑料,包括酚醛类、 聚酯类、环氧类和有机硅类,其中以环氧树脂应用最为 广泛。
中国的改革开放始于2O世纪的80年代初,而这段时间 恰好是全球个人电脑和个人电子产品发展的初期。中 国的崛起加速了全球消费类电子产品的普及。
中国已成为全球最大的电子产品制造基地,各种电子 产品已成为普通百姓的日用必需品。其结果是电子制 造已经超过任何其它的行业,成为当今第一大产业。
电子制造业集原理探索和技术创新于一体,是当今世 界最先进科技成果的综合性交叉式的边缘学科。
难以克服的弊病;
✓ 对微波器件的输出窗来说,可以避免由于内导体金属
针封口处形成焊料角而带来器件电性能的恶化。
一、无铅钎焊
元件引线与电路板的钎焊连接
1 无铅钎焊技术的起因
SnPb钎料用于金属间连接可追溯到2000年以前。
采用SnPb共晶钎料钎焊具有众多优点:低熔点、结晶 温度区间窄、对于Cu及其合金的润湿性良好、易于操 作、钎缝塑性好以及对于所有的电子装置和电路的相互 连接和封装,钎焊技术已经成为一种不可替代的技术。
(SiC)等结构陶瓷,钎焊温度1400℃以上。
陶瓷与被连接金属的热膨胀系数相差悬殊,导致 钎焊后使接头内产生较高的残余应力,而且局部 地方还存在应力集中现象,极易造成陶瓷开裂。
为降低残余应力,必须采用一些特殊的钎焊小应力; ✓ 避免应力集中; ✓ 尽量选用屈服点低,塑性好的钎料; ✓ 合理控制钎焊温度和时间; ✓ 采用中间弹性过渡层。
为适应手机、笔记本电脑等便携式电 子产品小、轻、薄、低成本等需求, 在BGA的基础上又发展了芯片级封装 (CSP)。
多芯片组件(MCM )和系统封装(SiP )也在蓬勃 发展,这可能孕育着电子封装的下一场革命性 变革。
3 封装的分类
➢ 按封装效果
气密封装和实体封装.气密封装是指封装腔体内在 管芯周围有一定气氛的空间并与外界相隔离;实体 封装则指管芯周围与封装腔体形成整个实体.
目前国内外约90% 的电子器件都已采用塑料封装, 其中包括晶体管、集成电路、大规模集成电路和 超大规模集成电路。
2 金属封装
金属封装材料具有较高的机械强度、散热性能优良等 优点,并且对电磁有一定屏蔽功能,在功率器件中得 到广泛应用。 传统的金属封装材料主要有:Cu,Al,Kovar合金, W,M0合金等。
当前电子产品制造业实施无铅化需面临以下问题: 1)焊料的无铅化;
2)元器件及PCB板的无铅化;
3)焊接设备的无铅化。
2 无铅钎焊技术的工艺特点
1) 焊料的无铅化
已报道的无铅焊料成分有近百种,但真正被行业认可 并被普遍采用是Sn-Ag-Cu三元合金,也有采用多元 合金,添加In、Bi、Zn等成分。
» 熔点较高 ; » 延展性有所下降; » 对助焊剂的热稳定性要求更高; » 成本较高等。
以晶片级封装为例,电了封装的功能有:
(1)提供给晶片电流通路; (2)引入或引出晶片上的信号; (3)导出晶片工作时产生的热量; (4)支撑和保护晶片,防止恶劣环境对它的影响。
随着集成电路芯片上电路数目的增加,封装已经
从附属制造工艺变为主要工艺,封装成本占集成 电路总成本的1/2~2/3,其作用也从加固和支撑上 升为器件性能的关键部分。
3)焊接设备的无铅化
无铅焊接工艺进行要求无铅焊接设备必须解决无铅 焊料带来的焊接缺陷及焊料对设备的影响,预热/ 锡炉温度升高,喷口结构,氧化物,腐蚀性,焊后 急冷,助焊剂涂敷,氮气保护等。
电子封装常用的金属基复合材料主要是微观强化型 金属基复合材料。
➢ 按增强物类型可分为
连续纤维增强金属基复合材料、非连续增强金属基复合 材料、自生增强金属基复合材料、层板金属基复合材料。
➢ 按基体类型可分为
铝基、铜基、银基、铍基等,其中以A1/SiC复合材料 最为突出。
(三) 电子封装连接
通常将陶瓷与金属的连接称为封接。
➢ 第二阶段(2 0世纪8 0年代以后),从通孔插装型封装向表
面贴装型封装的转变
表面贴装技术被称为电子封装领域 的一场革命,得到迅猛发展。与之 相适应,一些适应表面贴装技术的 封装形式,如塑料有引线片式载体 (PLCC )、塑料四边引线扁平封装 (PQFP )、塑料小外形封装(PSOP ) 以及无引线四边扁平封装(PQFN ) 等封装形式应运而生,迅速发展。 其中的PQFP,由于密度高、引线 节距小、成本低并适于表面安装, 成为这一时期的主导产品。
晶片级封装(零级封装); 器件封装(一级封装); 板卡组装(二级封装); 整机的组装(三级封装)。
通常把零级和一级封装称为电子封装(技术), 而把二级和三级封装称为电子组装(技术)。
电子封装指的是从电路设计完成开始,将裸芯片 (Chip)、陶瓷、金属、有机物等物质制造(封装)成 芯片、元件、板卡、电路板,最终组装成电子产品 的整个过程。
3 玻璃焊料封接
玻璃焊料封接法实际即是氧化物焊料法。
玻璃焊料适合于陶瓷与各种金属合金的封接,特别 是强度和气密性要求较高的场所,目前多用于高压 钠灯管(针)与A1203透明瓷管的封接。
玻璃焊料法也有其特点和独到之处:
✓ 简单、易行、便宜; ✓ 对高纯A1203瓷封接比活性化Mo—Mn法有利; ✓ 对小孔结构的封接,可以避免小孔涂膏厚度不均匀等
2 电子封装的历程
集成电路封装技术的发展历史可划分为3个阶段。
➢ 第一阶段(2 0世纪7 0年代之前),以通孔插装型封装为主。
典型的封装形式包括最初的金属 圆形(TO型)封装,以及后来的陶 瓷双列直插封装(CDIP)、陶瓷一玻 璃双列直插封装(CPDIP)和塑料双 列直插封装(PDIP)等;其中的 PDIP,由于其性能优良、成本低 廉,同时又适于大批量生产而成 为这一阶段的主流产品。
✓ 低温活性钎料:主要成分为SnPb,另添加少量Zn、Sb
及微量Al、Si、Ti、Cu等,熔化温度170~300℃,钎焊 时不需要对陶瓷或金属表面作特殊处理,也不需要钎剂 或保护气体。
✓ 中温活性钎料:主要为含Ag,如AgCuTi系、AgTi系等,,
钎焊温度800~1000 ℃,通常真空钎焊。
✓ 高温活性钎料:非氧化物陶瓷如氮化硅(Si3N4)、碳化硅
陶瓷与金属的连接方法比较多,如钎焊、扩散焊、 熔焊及氧化物玻璃焊料连接法等。
1 胶接
使用粘合剂胶接具有固化速度快、使用温度范围宽、 操作简便等优点。 陶瓷与金属采用胶接连接,界面作用力为物理附着 或极性化学键,采用有机胶的接头强度可以超过 150MPa。
2 金属焊料钎焊
钎焊法是获得高强度陶瓷/金属接头的主要方法之一。 钎焊法又分为金属化工艺法和活性钎料法。
➢ 第三阶段(2 0世纪9 0年代以后),从平面四边引线型向
平面球栅阵列型封装发展,引线技术从金属引线向微型 焊球方向发展。
集成电路发展进入超大规模集成电路 时代,特征尺寸达到0.18~0.25mm , 要求集成电路封装向更高密度和更高 速度方向发展。在此背景下,焊球阵 列封装(BGA )获得迅猛发展,并成为主 流产品。
目前,已用于实际生产和开发应用的陶瓷基片材料主要 包括Al2O3,BeO和AlN等。
Al2O3 的导热性较差,BeO受环保、成本等因素制约, AlN基片具有综合性能,逐渐成为功率微电子封装的 优良基片。
5 金属基复合材料封装
金属基复合材料在发挥基体材料优良性能的基础 上还具有其它组元材料的特点,特别是它能充分 发挥各组成材料的协同作用,从而还使材料设计 有了很大的自由度,可以根据材料的要求合理的 选择组成材料的组元及其增强方式。
环氧塑封材料以其成本低廉、工艺简单和适于大规模 生产等优点在集成电路封装材料中独占鳌头,占全球 集成电路封装材料的97% 。
随着集成电路与封装技术的发展,显示出其基础地位 和支撑地位。
塑料封装材料静电敏感,防静电包装。
气密性不好,大多对湿度敏感,在回流焊过程中,吸收 的水受热易膨胀,会导致塑封器件爆裂。
