LIDAR基础知识PPT精选文档

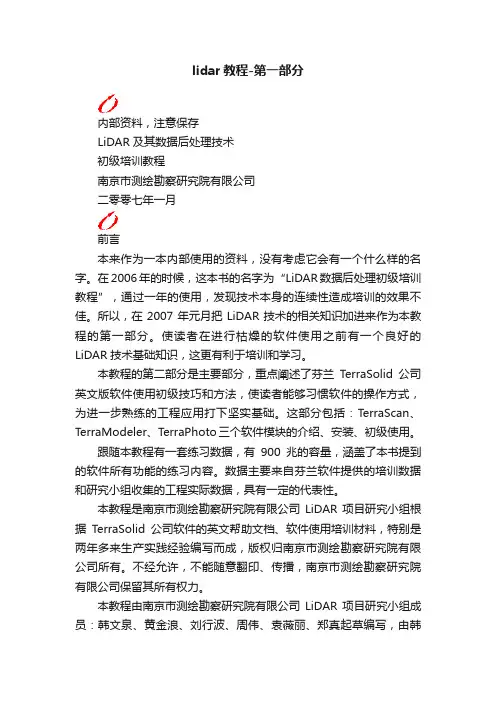

lidar教程-第一部分
lidar教程-第一部分内部资料，注意保存LiDAR及其数据后处理技术初级培训教程南京市测绘勘察研究院有限公司二零零七年一月前言本来作为一本内部使用的资料，没有考虑它会有一个什么样的名字。
在2006年的时候，这本书的名字为“LiDAR数据后处理初级培训教程”，通过一年的使用，发现技术本身的连续性造成培训的效果不佳。
所以，在2007年元月把LiDAR技术的相关知识加进来作为本教程的第一部分。
使读者在进行枯燥的软件使用之前有一个良好的LiDAR技术基础知识，这更有利于培训和学习。
本教程的第二部分是主要部分，重点阐述了芬兰TerraSolid公司英文版软件使用初级技巧和方法，使读者能够习惯软件的操作方式，为进一步熟练的工程应用打下坚实基础。
这部分包括：T erraScan、TerraModeler、TerraPhoto三个软件模块的介绍、安装、初级使用。
跟随本教程有一套练习数据，有900兆的容量，涵盖了本书提到的软件所有功能的练习内容。
数据主要来自芬兰软件提供的培训数据和研究小组收集的工程实际数据，具有一定的代表性。
本教程是南京市测绘勘察研究院有限公司LiDAR项目研究小组根据TerraSolid公司软件的英文帮助文档、软件使用培训材料，特别是两年多来生产实践经验编写而成，版权归南京市测绘勘察研究院有限公司所有。
不经允许，不能随意翻印、传播，南京市测绘勘察研究院有限公司保留其所有权力。
本教程由南京市测绘勘察研究院有限公司LiDAR项目研究小组成员：韩文泉、黄金浪、刘行波、周伟、袁薇丽、郑真起草编写，由韩文泉统稿和最后修订，配套练习数据的组织由刘行波完成，测试由袁薇丽完成。
在本教程的编写过程中，LiDAR项目研究小组得到了南京市测绘勘察研究院有限公司总经理储征伟研究员的大力支持，并且给予大量指导和帮助，在这里表示由衷的感谢。
由于时间仓促，可能会有一些不恰当的词语描述，欢迎广大LiDAR数据处理专家提出宝贵意见。
第3讲LiDAR数据获取基本原理(2)3-数据格式技术对比
第三讲机载激光雷达数据获取基本原理——参数及数据格式常用商业LiDAR系统性能指标▪Leica公司LiDAR设备▪Optech公司LiDAR设备▪Riegl公司LiDAR设备Leica公司LiDAR设备Leica公司简介创建于1819年总部位于瑞士Heerbrugg，在瑞士证券交gg易市场挂牌上市Leica ALS系列Leica ALS50-II部件L i ALS50II▪激光扫描仪长56cm、宽37cm、高24cm、重30kg▪操作与控制终端（计算机）控制宽▪电源控制器长47cm、宽45cm、高36cm、重40kg▪CCD相机DSS，130万像素（1280×1024）▪波形记录器▪其它设备，包括：连接电缆、控制/显示器等。
Leica ALS50-II参数▪扫描模式：摆镜（线扫描）方式▪°最大扫描角度：75▪最大扫描频率：90HZ▪最大发射频率：150KHZ▪最大发射频率的范围：150KHZ<550m；100KHZ<800m；50KHZ<1800m50KHZ1800▪激光器安全等级：四级▪POS系统：Applanix 510（美）、Honeywell（加）Leica ALS50-II精度▪高程精度：0.11m (500m)、0.15m (1000m)、0.13m (2000m)水平精度：0.11m (500m)、0.11m (1000m)、0.24m (2000m)▪0.11m(500m)0.11m(1000m)0.24m(2000m)▪垂直分辨率：2.8m▪回波次数：4▪数据采集高度：200－6000mLeica ALS50-II其他参数▪温度：0－40°，配有恒温控制▪存储器容量：300GB，可满足17小时飞行记录▪具有滚动补偿装置▪年产量：1214台－Leica ALS50-II数据处理▪POS系统是Leica IPAS10-CUS6。
它包括控制单元、GPS接收机及其天线，IMU和相应的软件。
lidar原理与应用
• 测绘学的分支：
•
大地测量学与测量工程
•
地图制图学与地理信息工程
•
摄影测量与遥感
• 大地测量学与测量工程：
大地测量是研究地球形状、大小和重力场及其变化， 通过建立区域和全球三维控制网、重力网及利用卫星测量 、甚长基线干涉测量等方法测定地球各种动态的理论和技 术的学科。
工程测量是研究工程建设和自然资源开发中各个阶段 进行的控制测量、地形测绘、施工放样、变形监测及建立 相应信息系统的理论和技术的学科。
平面坐标（X，Y）及高程（Z）的数据集。DEM的格网间 隔应与其高程精度相适配，并形成有规则的格网系列。根 据不同的高程精度，可分为不同类型。为完整反映地表形 态，还可增加离散高程点数据。
• 数字正射影像图（Digital Orthophoto Map— DOM）是利用数字高程模型（DEM）对经扫描处理的数
图4 Lidar数据地面点断面分布示意图
Lidar数据的处理
LIDAR数据处理包括原始数据预处理和点云数据 后处理两个阶段。
1、原始数据预处理 首先通过地面CPS的基准站和机载GPS的测量数 据的联合差分结算，即可精确确定飞机飞行轨迹。 然后利用仪器厂家提供的随机商用软件，对飞机 GPS 轨迹数据、飞机姿态数据、激光测距数据及激 光扫描镜的摆动角度数据进行联合处理，最后得到 各测点的(X，Y，Z)三维坐标数据。这样得到的是 大量悬浮在空中没有属性的离散的点阵数据，形象 地称之为“点云”。
图5 Lidar点云数据分布示意图
2、点云数据后处理
对Lidar点云数据进行后处理的目的就是将分布 在不同地面目标上的点进行分离。简单地说，就是 将落在地形表面上的点(即所谓的地面点)与那些非 地形表面上的点（譬如上面图中落在汽车上、树木 或植被上、以及落在房屋上的点）进行有效而准确 的分离。
lidar教程-第一部分
内部资料，注意保存LiDAR及其数据后处理技术初级培训教程南京市测绘勘察研究院有限公司二零零七年一月前言本来作为一本内部使用的资料，没有考虑它会有一个什么样的名字。
在2006年的时候，这本书的名字为“LiDAR数据后处理初级培训教程”，通过一年的使用，发现技术本身的连续性造成培训的效果不佳。
所以，在2007年元月把LiDAR技术的相关知识加进来作为本教程的第一部分。
使读者在进行枯燥的软件使用之前有一个良好的LiDAR技术基础知识，这更有利于培训和学习。
本教程的第二部分是主要部分，重点阐述了芬兰TerraSolid公司英文版软件使用初级技巧和方法，使读者能够习惯软件的操作方式，为进一步熟练的工程应用打下坚实基础。
这部分包括：TerraScan、TerraModeler、TerraPhoto三个软件模块的介绍、安装、初级使用。
跟随本教程有一套练习数据，有900兆的容量，涵盖了本书提到的软件所有功能的练习内容。
数据主要来自芬兰软件提供的培训数据和研究小组收集的工程实际数据，具有一定的代表性。
本教程是南京市测绘勘察研究院有限公司LiDAR项目研究小组根据TerraSolid公司软件的英文帮助文档、软件使用培训材料，特别是两年多来生产实践经验编写而成，版权归南京市测绘勘察研究院有限公司所有。
不经允许，不能随意翻印、传播，南京市测绘勘察研究院有限公司保留其所有权力。
本教程由南京市测绘勘察研究院有限公司LiDAR项目研究小组成员：韩文泉、黄金浪、刘行波、周伟、袁薇丽、郑真起草编写，由韩文泉统稿和最后修订，配套练习数据的组织由刘行波完成，测试由袁薇丽完成。
在本教程的编写过程中，LiDAR项目研究小组得到了南京市测绘勘察研究院有限公司总经理储征伟研究员的大力支持，并且给予大量指导和帮助，在这里表示由衷的感谢。
由于时间仓促，可能会有一些不恰当的词语描述，欢迎广大LiDAR数据处理专家提出宝贵意见。
我们的联系方式：联系人：韩文泉地址：南京市白下区王府大街8号 邮编 210005 南京市测绘勘察研究院有限公司七楼技术部电话：86-25-66675688EMail：cspringhwq@目录第一部分 LIDAR技术第1章 LIDAR技术概述 (4)1.1 LiDAR技术发展及相关介绍 (4)1.2 LiDAR技术原理 (5)1.3 LiDAR技术应用 (7)第二部分 数据后处理初级培训教程第2章 关于TerraSolid软件 (13)第3章 TerraSolid软件安装 (14)第4章 TerraScan教程 (16)第5章 TerraPhoto教程 (36)第6章 TerraModeler教程 (55)第1 章 LiDAR技术概述1.1 LiDAR技术发展及相关介绍LiDAR——Light Detection And Ranging，即光探测与测量。
LiDAR基础知识
这种模式中点密度是不均匀 的, 因为由于摆镜的减速使得 点倾向于向细长列的终端靠 拢. 使用电流计在在某种程 度上消除了这一问题
曲折 或 蜿蜒型模式
扫描机制
基本技术与原理- 测量
平行线模式
一个旋转的多面镜引导激光脉冲沿着平行线横穿细长列 。只在扫描方向上 生成数据点。这种模式的好处是可以获取在地面上散步均匀的点 。
因为LiDAR点散步整个树冠，所以人 们使用LiDAR数据开发用于估计生物 量的模型。 穿透树冠点的百分比信息可以与叶面 积指数 (LAI) 建立关联。
使用激光测距的原理
脉冲激光:
连续波激光（CW laser）
基本技术与原理-平台
• 为了实现精确的长距离测量，激光脉冲应具备以下特性：
– 大功率: 这样接收器可接收到可用的反射
– 短脉冲长度: 在时间测量方面，不确定性更少 – 高准直度: 因为光斑更小，所以不确定性更少 – 窄光谱: 小的带通滤波器用以减小噪声 – 对人眼安全: 当波长减小时，激光会变得更加危险 – 地物的激光光谱反射性: 这样反射（信号）是可用的.
通过对模拟波形间歇性地采样，获取全波形
全波形数字化
商业系统
公司
Optech International Inc Leica Geosystems Riegl
国家
加拿大 美国 澳大利亚
产品
ALTM Gemini,ALTM Orion ALS50,ALS60 VQ-480, LMS-Q560
TopoSys
基本技术与原理
机载LiDAR系统部件
• • • • • 平台 扫描仪发射-接收单元 差分 GPS 惯性测量单元(IMU) 计算机
基本技术与原理-平台
激光雷达LIDAR-PPT精选文档
手段：IMU有姿态量测功能，具有完全自主、无信号传播、 既能定位、测速，又可快速量测传感器瞬间的移动，输出 姿态信息等优点，但主要缺点是误差随时间迅速积累增长。 目的：获取机载LiDAR的姿态信息，即滚动、俯仰和航偏 角。
LiDAR的工作原理——POS系统：
DGPS与IMU对比：
DGPS系统：量测传感器的位置和速率，具有高精度，误差不随时间积累 等优点，但其动态性能差(易失锁)、输出频率低，不能两侧瞬间快速 的变化，没有姿态量测功能。 IMU系统：有姿态量测功能，具有完全自主、无信号传播、既能定位、 测速，又可快速量测传感器瞬间的移动，输出姿态信息等优点，但主 要缺点是误差随时间迅速积累增长。
侦察用成像激光雷达 障碍回避激光雷达 大气监测激光雷达 制导激光雷达 化学/生物战剂探测激光雷达 水下探测激光雷达 空间监视激光雷达 机器人三维视觉系统 其他军用激光雷达 弹道导弹防御激光雷达 靶场测量激光雷达 振动遥测激光雷达 多光谱激光雷达
LiDAR应用举例：
（一）激光成像雷达 激光雷达分辨率高，可以采集三维数据，如方位角俯仰角-距离、距离-速度-强度，并将数据以图像的形式显 示，获得辐射几何分布图像、距离选通图像、速度图像等 ，有潜力成为重要的侦察手段。
LiDAR的分类：
按不同功能:
①跟踪雷达（测距和测角）; ②测速雷达（测量多普勒信息）; ③动目标指示雷达（目标的多普勒信息）; ④成像雷达（测量目标不同部位的反射强度和距离等信 号）; ⑤差分吸收雷达（目标介质对特定频率光的吸收强度） 等。
LiDAR的应用前景：
因此，最优化的方法是对两个系统获得的信息进行综 合，这样可得到高精度的位置、速率和姿态数据。
LiDAR基本的原理和相关的技术
机载LiDAR扫描原理-光纤扫描仪
优点：
•是发射光路和接受光路一一对应，激光发 射频率不受航高视场角约束
•点云数据密度均匀（同旋转正多面体扫描 仪）
缺点：扫描角固定
•数据获取范围小 •要求飞机平台低速飞行
激光束固定的纤维线阵
机载LiDAR多次回波信息-树木
1st 返回
从树顶
1st (仅一次) 从地面返回
• 必须立体相对，才能获得高程。在困难地区，即使有立体 相对也难以获得较高的高程精度
• 融合LiDAR点云和高分辨率光学影像，是三维可视化、地 物三维提取、三维线划图（3D DLG）提取的有效途径
传统摄影测量与LIDAR系统比较
摄影测量 被动式测量 采用覆盖整个摄影区域 间接获取地面三维坐标
获取高质量的灰度影像或多光谱数据
得到翻滚角检校值
自主软件用于基础测绘的实际生产成果 －－以敦煌数据为例
沙丘沙DE漠M敦河煌道敦市D煌E郊M市D郊SMDEM
自主软件用于三维矢量建模-三维树木精细模型
三维树木精细模型 （加入树叶和树干 纹理，添加光照）。 这是我们的成果
这是TerraSolid树建模 模块的成果பைடு நூலகம்
LiDar 数据处理
机载LiDAR研究背景和意义
机载LiDAR是新型航空传 感器。在对地观测领域， 其最初目的是为获取高精 度数字表面模型。经一定 处理，获得剔除植被、人 工建筑等以后的数字地面 模型。应用已经扩大到基 础测绘、林业管理、管线 选线、岛礁测绘、困难地 区测绘等领域
机载LiDAR系统直接获取高精 度的数字表面模型，还可以同 时获取回波、强度等数据为目 标识别、分类提供辅助数据。 机载LiDAR系统可以携带航空 多光谱CCD相机，具备了同时 获得多光谱CCD影像的能力， 为后续应用提供了丰富的数据 资源。
激光雷达基础知识
激光雷达基础知识激光雷达（Lidar）是一种利用激光技术进行测距和探测的仪器。
它通过发射一束激光束，然后测量激光束从发射点到目标物体再返回接收点所需的时间来计算目标物体的距离。
激光雷达具有高精度、高分辨率和快速测量等优点，因此在自动驾驶、地质勘探、环境监测等领域得到了广泛应用。
激光雷达的工作原理是利用激光束在空间中传播的特性来测量目标物体的距离。
当激光束照射到目标物体上时，一部分激光会被目标物体吸收或散射，一部分激光会返回到激光雷达的接收器上。
通过测量激光从发射器到接收器的时间，可以计算出目标物体的距离。
激光雷达通常由激光发射器、接收器、时钟和数据处理单元等组成。
激光发射器一般采用固态激光器或半导体激光器，可以发射出高能量、高频率和短脉冲宽度的激光束。
接收器用于接收返回的激光信号，并将其转换为电信号。
时钟用于同步发射和接收激光信号，确保测量的准确性。
数据处理单元用于处理接收到的激光信号，并计算目标物体的距离和其他相关信息。
激光雷达的测量精度取决于多个因素，包括激光束宽度、激光功率、接收器的灵敏度等。
为了提高测量精度，可以采用多点测量、多波长测量和多角度测量等方法。
此外，还可以通过增加激光雷达的分辨率和采样率来提高测量精度。
激光雷达的应用非常广泛。
在自动驾驶领域，激光雷达可以用于实时感知周围环境，识别障碍物和道路状况，从而帮助车辆做出正确的决策和行驶路径规划。
在地质勘探中，激光雷达可以用于测量地形的高程和形状，帮助科学家了解地球表面的变化和地质结构。
在环境监测中，激光雷达可以用于测量大气污染物的浓度和分布，监测空气质量和环境污染程度。
尽管激光雷达具有许多优点和广泛的应用前景，但它也存在一些限制。
首先，激光雷达的成本较高，限制了其在一些应用领域的推广和应用。
其次，激光雷达对环境的要求较高，例如在雨雪天气或大气浑浊的情况下，激光雷达的测量精度可能会受到影响。
此外，激光雷达还存在一些安全隐患，例如激光束直接照射到人眼可能会造成眼睛损伤。
LiDAR基础知识
基本技术与原理- 测量
• 扫描模式主要依赖于以不同模式扫描地面的LiDAR传感器。这种模式也受地 形特点和飞行轨迹中的扰动 (姿态和加速)的影响。
机制
Most common pattern (Leica, Optech)
地面模式
扫描机制
基本技术与原理- 测量
在这种扫描中，一个摆镜引 导激光脉冲横穿细长列 。通 过使用电流计，能够使得这 种模式更加均匀。扫描的两 个方向上同时生成数据点。
• 之后，GPS解决了关键的定位问题，使得高精度性能切实 可行。斯图加特大学在1990-1993年间对一个激光断面测 量系统的深入研究证明了高几何精度的潜力。
• 在二十世纪90年代成熟。商业系统出现。
机载LiDAR系统部件
• 平台 • 扫描仪发射-接收单元 • 差分 GPS • 惯性测量单元(IMU) • 计算机
基本技术与原理
基本技术与原理-平台
航空器、直升机、 卫星、车
基本技术与原理-平台
• 使用激光束作为侦测载体的 主动传感系统.
• 从发射器发射激光（脉冲或 连续波）并捕获反射能量
•
扫描激光器发射-接收单元
使用激光测距的原理
脉冲激光:
连续波激光（CW laser）
基本技术与原理-平台
• 为了实现精确的长距离测量，激光脉冲应具备以下特性：
激光雷达及其在地理空间领域中的应用
胡翔云 教授 武汉大学遥感信息工程学院
概要
• 简介 • 基本原理方法 • 激光雷达数据 • 优势及主要应用 • 激光雷达的未来
简介—激光
• 激光(利用辐射的受激发射放大光波)具 有高度的单色性、相干性、方向性并 能够高能聚集。
对于遥感来说，能够发射大功率、短 时、窄带宽、辐射能低分散脉冲的激 光是必须的 激光既能用于光谱分析又能用于目标 测距
激光雷达基础知识
激光雷达基础知识激光雷达（Lidar）是一种通过发射激光脉冲并测量返回信号来感知周围环境的传感器。
它是一种被广泛应用于无人驾驶、机器人、地质勘探等领域的高精度测距技术。
激光雷达的基本原理是利用激光束在空间中传播的特性来测量目标物体的距离和位置。
激光雷达发射器发射一束激光脉冲，激光脉冲经过一系列光学元件的聚焦和调制后，以光速向目标物体传播。
当激光束照射到目标物体上时，一部分激光能量会被目标物体吸收，另一部分则会被目标物体反射回来。
激光雷达接收器接收到反射回来的激光脉冲，并通过测量激光脉冲的时间差来计算目标物体与激光雷达的距离。
激光雷达的工作原理类似于雷达，但相比传统雷达，激光雷达具有更高的精度和分辨率。
激光雷达可以实现对目标物体的三维重建，即可以获取目标物体的距离、方位角和俯仰角等信息。
这些信息对于无人驾驶和机器人等应用来说至关重要，可以帮助它们实时感知周围环境、避免障碍物和规划路径。
激光雷达的性能主要取决于发射功率、激光束的形状和宽度、接收器的灵敏度以及激光脉冲的重复频率等因素。
发射功率越高，激光束的能量越大，测量距离的精度就越高。
激光束的形状和宽度决定了测量角度的精度，通常采用光学系统来控制激光束的形状和宽度。
接收器的灵敏度决定了激光雷达的探测范围，灵敏度越高，探测距离就越远。
激光脉冲的重复频率越高，激光雷达获取目标物体的速度和加速度等信息的能力就越强。
激光雷达的应用非常广泛。
在无人驾驶领域，激光雷达被用于实时感知周围环境，帮助无人驾驶车辆识别和避免障碍物，并规划最优路径。
在机器人领域，激光雷达可以用于地图构建、定位和导航，帮助机器人在未知环境中自主行动。
在地质勘探领域，激光雷达可以用于获取地表和地下结构的三维信息，帮助地质工程师进行勘探和分析。
激光雷达是一种基于激光测距原理的高精度传感器。
它通过发射激光脉冲并测量返回信号来感知周围环境，可以实现对目标物体的三维重建。
激光雷达在无人驾驶、机器人和地质勘探等领域有着广泛的应用前景，将为人们的生活和工作带来更多的便利和效益。
激光雷达基本知识PPT课件
本 知 识
② 光电探测器。 适合于激光雷达用的光电探测器主要有PIN光电二极管、硅雪崩
二极管(SiAPD)、光电导型碲镉汞(HgCdTe)探测器和光伏型 碲镉汞探测器 ③ 光学天线 透射式望远镜（开普勒、伽利略） 反射式望远镜（牛顿式、卡塞哥伦） 收发合置光学天线 收发分置光学天线 自由空间光路 全光纤光路 波片（四分之一、二分之一） 分束镜、合束镜、布鲁斯特窗片
6. 信号处理方法 微弱信号检测、数字化处理与算法
7. 数据处理方法 数据反演、显示
一、基本知识
本
知
激光雷达的概念及内涵
识
“雷达”(RADAR-Radio
Detection And Ranging)。传
统的雷达是以微波和毫米波作
为载波的雷达，大约出现1935
年左右。
最早公开报道提出激光雷达的 概念是: 1967年美国国际电话 和电报公司提出的，主要用于 航天飞行器交会对接，并研制
知 3. 激光雷达的优点
识
工作频率非常高，较微波高3~4
个数量级。
激光作为雷达辐射源探测运动 目标时多普勒频率非常高，因而 速度分辨率极高。
工作频率处于电子干扰频谱和微 波隐身有效频率之外，有利于对 抗电子干扰和反隐身。
本 知 识
能量高度集中。 用很小的准直孔径（10cm左右）即可获得很高的天线增益和极窄 的波束（1mrad左右），而且无旁瓣，因而可实现高精度测角（优 于0.1mrad）、单站定位、低仰角跟踪和高分辨率三维成像，且 不易被敌方截获，自身隐蔽性强。
探测方式和测量原理等对激光雷达体制 进行分类。
按不同信号形式: ①脉冲
②连续波
本 知 识
按不同功能: ①跟踪雷达（测距和测角）; ②测速雷达（测量多普勒信息）; ③动目标指示雷达（目标的多普勒信息） ; ④成像雷达（测量目标不同部位的反射强 度和距离等信号）;
遥感应用模型综述课件：08LIDAR原理概述
腐蚀运算：运算结果将把p点的高程值设置成窗口内的最
小高程值。
e p min( z p )
(xp,y p)ω
开运算是对数据先腐蚀后膨胀，闭运算是先膨胀后腐蚀。
选取种子点
与临近点比较如果 坡度小于阀值则聚
为一类
N
所有临近点比较完 毕，则将聚类中的 下一个节点作为种
子节点
节点已比较 Y
完成一个聚类
图2.圆顶转换示意图
图3.重建面下降h值大于上坡地物 时上坡高度重建错误
图4.斜坡处因地物与地表高程的 连续性造成重建错误
方法小结
• 由于机载激光扫描测量系统能快速、准确 获取地面各种信息，重建三维立体，因此 可以很方便地利用它来进行送电线路的选 线和终勘。在实际的构建DEM的过程中， 其平坦操作和圆顶转换的参数设置主要依 靠构建者自己的知识和经验，然而由于测 区的实际情况与构建者了解的情况可能存 在差异，特别是在植被较厚的地方，存在 的误差较大，因此在构建DEM的过程中还 有待于进一步的探索和优化。
目前已经完成的主要工作
• 数据滤波 ：活动轮廓法（Active Contours），（Elmqvist, 2001），规则网格法（Regularization Method），（Sohn and Domain, 2002），Roggero的改良斜率式过滤法（Modified Slope Based Filter），曲线内插法（Slipe Interpolation），（ Brovelli,2002），渐进式不规则三角网加密法（Progressive TIN Densifiction），（Axelesson,2001），改良式斜率过滤法 （Sithloe,2001），（Pfeifer et al.,2001）的阶层式强钝内插法 （Hierarchical Robust Interpolation）。目前Axelsson所提出 的方法已经发展成一套专为处理激光点云数据的专用软件 TerraScan，而阶层式强钝内插法也已置入等高线绘制程式 SCOP++中。
激光扫描仪基础知识大讲堂Lidar基础概念介绍
激光扫描仪基础知识大讲堂Lidar基础概念介绍上一期的激光扫描仪基础知识反应相当良好，为了大家能够学习更多的新“姿势”，我们又推出了续集，本集旨在介绍更深层次的扫描仪基础知识！坐稳了，秋名山上老司机，开车了！1 物体表面反射率被测目标物体表面反射率是关系到激光扫描仪测量能力的关键参数。
而影响物体表面反射率的因素主要有物体表面颜色和表面类型（亚光，高亮，平滑，粗糙等）。
我们通常定义柯达白板（Kodak white material）表面反射率为100%。
自然界中常见材料的物体表面反射率如下：激光扫描仪的工作距离和物体表面反射率有类线性关系，激光扫描器一般用100%反射率及10%反射率两个参数条件表示工作距离。
如下是LMS151系列产品的反射率对应工作距离关系图：2 物体表面轮廓被测物体表面还有一个关键因素影响激光扫描仪测量距离和效果：目标物体表面形状。
平面物体，大于光束直径全部能量从被测物返回单次回波 single echo圆形物体，小于光束直径部分的能量从被测物反射回(1 echo) + 从背景反射 (1 echo) -> 多次回波multi echo -> 检测不稳定平面物体, 小于光束直径 (边沿检测)部分的能量从被测物反射回(1 echo) + 从背景反射 (1 echo) -> 多次回波multi echo -> 检测不稳定高亮、光滑表面 -> 镜反射（反射角 = 入射角）如果激光束入射角较小，就会造成激光束的反射光束不能返回到接收器。
在该点的测量值就会显示为无物体，也就是数据丢失的情况。
如：高亮汽车漆、抛光的金属表面类似镜反射亚光、光滑表面 -> 漫反射（全方向反射）反射光分布在所有的方向上，光的强度分布类似于高斯曲面当激光与物体表面成一定入射角，则反射能力会有相应的损失，入射角越小，返回扫描器的光越少，检测距离也就越近亚光, 粗糙表面 -> 漫反射（反射方向不确定）反射可能向任意方向，由被测点实际形状确定。
Lidar数据的分类PPT教案学习
四 LIDAR数据的细分类
原则：克服I、ll类误差 I类误差：地面点被错误的分类到非地面点 ll类误差：非地面点被错误的分类到地面点 方法： 利用影象信息 利用算法局部修改参数 （add point to ground、remove vegetables） 人工分析（通过不同模式显示数据、改变光照
从激光数据点云中提取数字地面高程模型 （DTM/DEM)需要将其中的地物数据脚点 去掉，这就是所谓的激光雷达数据的滤波。
滤波的基本原理是基于邻近激光脚点间的高 程突变(局部不连续)一般不是由地形的陡然 起伏所引起，更为可能的是较高点位于某些 地物。即使高程突变是由地形变化所引起的， 就一个区域来讲，其表现形态也不会相同， 陡坎只引起某个方向的高程突变，而房屋所 引起的高程突变在四个方向都会形成阶跃边 界。
角度、三维旋转分析、画剖面等手段）
第14页/共16页
谢谢大家！
第15页/共16页
激光脚点数据信息：
Intensity(回波强度)：反映地物的波谱反射特性。 Return Number(激光回波次数) Number of Returns(激光的第几次回波) Classification(分类标识号) Elevation(高程信息)
第7页/共16页
第8页/共16页
二 Lidar数据的滤波原理
不规则三角网滤波算法： 通过“Max building size”参数来控制地面点的 选择。如果建筑物的最大 边长是60m ,应用程序认 为每隔60m至少存在一个 位于地表处的点 ,也就是 说 ,那个最低的点就位于 地表处。 设置地面点参数的最大 极限值： 地形最大倾角可根据具 体地形调整设置。 迭代角和迭代距离是决 定符合什么条件的激光点 被纳入三角网建立地面模 型。迭代角通常设置在4 度到10度，平丘地一般选 择接近4度，山地一般选 择接近10度。迭代距离一 般设置在0.5m-1.5m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
原理
激 光
方向性好、单色性好、相干性好
激光器到反射物体的距离(d)=光速(c)×时间 (t)/2
测高原理
结合GPS得到的激光器位置坐标信息， INS得到的激光方向信息，可以准确地计 算出每一个激光点的大地坐标X、Y、Z， 大量的激光点聚集成激光点云，组成点 云图像。
15
Business template
技术。
5
按不同信号形式
分类
①脉冲 ②连续波 ③每一类中又有不同的信号波形。
按不同探测方式
①直接探测（能量探测） ②相干探测（外差探测）
6
按不同功能
分类
①跟踪雷达(测距和测角) ; ②测速雷达(测量多普勒信息) ; ③动目标指示雷达(目标的多普勒信息) ; ④成像雷达(测量目标不同部位的反射强度和距离 等信号) ; ⑤同差分吸收雷达(目标介质对特定频率光的吸收 强度) 等。
