RC电路时间常数

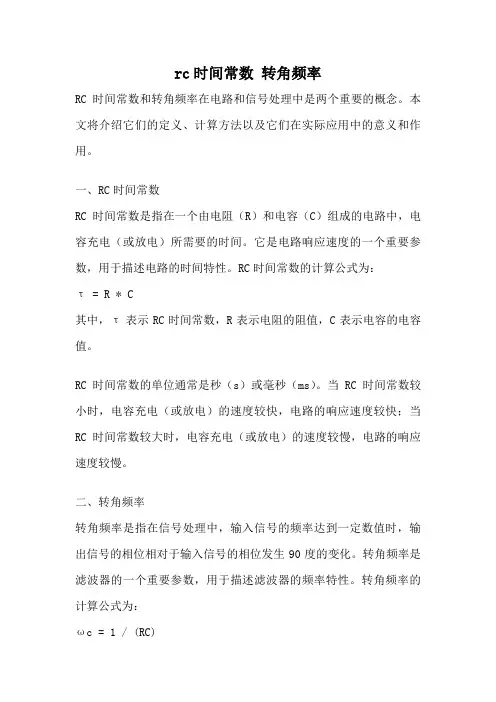

rc时间常数 转角频率
rc时间常数转角频率RC时间常数和转角频率在电路和信号处理中是两个重要的概念。
本文将介绍它们的定义、计算方法以及它们在实际应用中的意义和作用。
一、RC时间常数RC时间常数是指在一个由电阻（R）和电容（C）组成的电路中，电容充电（或放电）所需要的时间。
它是电路响应速度的一个重要参数，用于描述电路的时间特性。
RC时间常数的计算公式为：τ = R * C其中，τ表示RC时间常数，R表示电阻的阻值，C表示电容的电容值。
RC时间常数的单位通常是秒（s）或毫秒（ms）。
当RC时间常数较小时，电容充电（或放电）的速度较快，电路的响应速度较快；当RC时间常数较大时，电容充电（或放电）的速度较慢，电路的响应速度较慢。
二、转角频率转角频率是指在信号处理中，输入信号的频率达到一定数值时，输出信号的相位相对于输入信号的相位发生90度的变化。
转角频率是滤波器的一个重要参数，用于描述滤波器的频率特性。
转角频率的计算公式为：ωc = 1 / (RC)其中，ωc表示转角频率，R表示电阻的阻值，C表示电容的电容值。
转角频率的单位通常是弧度/秒（rad/s）或赫兹（Hz）。
当输入信号的频率低于转角频率时，输出信号的相位基本上与输入信号相位一致；当输入信号的频率高于转角频率时，输出信号的相位与输入信号的相位有90度的差异。
三、RC时间常数与转角频率的关系RC时间常数和转角频率是密切相关的。
它们之间的关系可以通过公式ωc = 1 / τ 推导出来。
当RC时间常数较小时，转角频率较大；当RC时间常数较大时，转角频率较小。
可以说，RC时间常数决定了电路的时间特性，而转角频率决定了滤波器的频率特性。
四、RC时间常数和转角频率在实际应用中的意义和作用1. 电路响应速度：RC时间常数决定了电路的响应速度。
在一些需要快速响应的电路中，可以选择较小的RC时间常数，以提高电路的响应速度。
2. 信号滤波：转角频率决定了滤波器的频率特性。
在信号处理中，可以根据需要选择合适的转角频率，以实现对输入信号的滤波效果。
RC电阻网络的时间常数和响应特性
RC电阻网络的时间常数和响应特性随着现代电子技术的快速发展，RC电阻网络成为重要的电路组件之一。
在电路设计和分析中，了解RC电阻网络的时间常数和响应特性非常重要。
本文将深入探讨RC电阻网络的时间常数和响应特性，并介绍其在实际应用中的重要性。
RC电阻网络是由电容器和电阻器组成的电路。
在RC电阻网络中，电容器的充电和放电时间是一项关键参数，称为时间常数。
时间常数决定了电容器充电或放电所需的时间，同时也决定了电路的响应速度。
在实际应用中，时间常数是评估电路性能和确定响应时间的重要指标。
在RC电阻网络中，时间常数可以通过以下公式进行计算：τ = R * C其中，τ表示时间常数，R表示电阻值，C表示电容值。
从公式可以看出，时间常数与电阻和电容的乘积成正比。
当电阻或电容值增加时，时间常数也会相应增加。
时间常数与RC电阻网络的响应特性密切相关。
对于一个RC电阻网络，当输入信号改变时，电容器需要一定的时间来充电或放电以适应新的信号。
时间常数决定了电容器充电或放电的速度，从而影响电路响应的快慢。
根据时间常数的不同，可以将RC电阻网络的响应特性分为以下几种类型：1. 高通滤波器特性：当时间常数较小的时候，RC电阻网络的响应特性为高通滤波器。
高通滤波器能够传递高频信号而抑制低频信号。
在实际应用中，高通滤波器常用于去除低频噪声和实现频率选择性。
2. 低通滤波器特性：当时间常数较大的时候，RC电阻网络的响应特性为低通滤波器。
低通滤波器能够传递低频信号而抑制高频信号。
在实际应用中，低通滤波器常用于去除高频干扰和实现频率选择性。
3. 带通滤波器特性：当时间常数介于较小和较大之间时，RC电阻网络的响应特性为带通滤波器。
带通滤波器能够传递特定范围内的频率信号而抑制其他频率信号。
在实际应用中，带通滤波器常用于信号处理和通信系统中。
除了滤波器特性，RC电阻网络的时间常数还决定了电路的稳定性和响应时间。
当时间常数较小时，电路响应速度较快，但可能不稳定。
RC电路充放电过程仿真及时间常数的测定
RC电路充放电过程仿真及时间常数的测定RC电路是由电阻R和电容C组成的电路，具有充电和放电的过程。
RC电路的充放电过程是电容器通过电阻器充电或放电的过程。
在此过程中，时间常数(t)被定义为RC，表示电容器充放电至初始电压63.2%（1-1/e）所需的时间。
在进行RC电路的充放电过程仿真和时间常数的测定时，我们可以使用电路仿真软件进行模拟实验，如Multisim、Proteus等。
以下是进行RC电路充放电过程仿真及时间常数的测定的步骤：1.准备工作:a.确定所需的电阻R和电容C的数值，可以选择合适的数值，如电阻值选择几百欧姆，电容值选择几微法。
b.根据所需仿真的电路，连接电阻和电容，形成RC电路。
2.仿真设置:a.打开所选的仿真软件，创建一个新的仿真项目。
b.在仿真软件中，选择合适的电阻器和电容器元件，并将它们拖放到工作区。
c.连接电阻器和电容器，形成RC电路。
3.设定仿真参数:a.设定电源电压，作为RC电路的输入电压。
可以选择一个合适的直流电压源，在仿真软件中调整电源的电压值。
b.设定电阻R和电容C的数值，在仿真软件中设置它们的参数。
4.定义仿真时长:a.在仿真软件中，定义仿真时长。
充电过程通常需要几个时间常数来完成，可以选择适当的时长，如10倍或更多的时间常数。
5.运行仿真:a.在仿真软件中，运行仿真。
仿真软件将模拟RC电路的充电或放电过程，显示电容器的电压随时间的变化曲线。
6.测定时间常数:a.在仿真软件中观察电容器电压随时间的变化曲线。
找到电容器电压达到初始电压63.2%的时刻，记录下此时刻的时间值。
b.使用公式t=RC计算出时间常数，其中R是电阻值，C是电容值。
通过以上步骤，我们可以进行RC电路充放电过程的仿真，并计算出时间常数。
这样可以更好地理解RC电路的工作原理，并对RC电路的性能进行评估。
同时，这些虚拟实验也有助于设计和优化RC电路的性能，以满足特定的应用需求。
总结一下，进行RC电路充放电过程仿真及时间常数的测定，主要包括准备工作、仿真设置、设定仿真参数、定义仿真时长、运行仿真和测定时间常数等步骤。

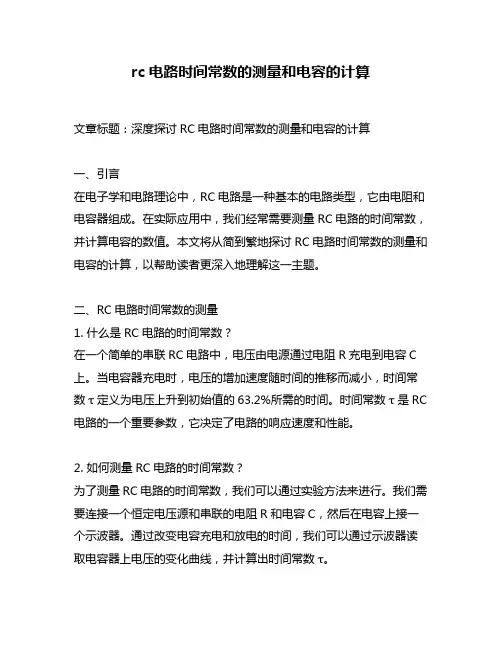

rc电路时间常数的测量和电容的计算
rc电路时间常数的测量和电容的计算文章标题：深度探讨RC电路时间常数的测量和电容的计算一、引言在电子学和电路理论中，RC电路是一种基本的电路类型，它由电阻和电容器组成。
在实际应用中，我们经常需要测量RC电路的时间常数，并计算电容的数值。
本文将从简到繁地探讨RC电路时间常数的测量和电容的计算，以帮助读者更深入地理解这一主题。
二、RC电路时间常数的测量1. 什么是RC电路的时间常数？在一个简单的串联RC电路中，电压由电源通过电阻R充电到电容C 上。
当电容器充电时，电压的增加速度随时间的推移而减小，时间常数τ定义为电压上升到初始值的63.2%所需的时间。
时间常数τ是RC 电路的一个重要参数，它决定了电路的响应速度和性能。
2. 如何测量RC电路的时间常数？为了测量RC电路的时间常数，我们可以通过实验方法来进行。
我们需要连接一个恒定电压源和串联的电阻R和电容C，然后在电容上接一个示波器。
通过改变电容充电和放电的时间，我们可以通过示波器读取电容器上电压的变化曲线，并计算出时间常数τ。
三、电容的计算1. 什么是电容？电容是电路中的一种基本元件，它用于储存电荷和电能。
在RC电路中，电容器起到了储存电荷和调节电路响应速度的作用。
2. 如何计算电容的数值？在实际应用中，我们经常需要计算电容的数值。
对于平行板电容器而言，电容C与电场强度E、介电常数ε和板间距d有关，可以通过公式C=εA/d来计算。
在实际电路中，我们也可以通过测量RC电路的时间常数τ来间接地计算电容器的数值，通过公式C=τ/R来推导计算。
四、总结与回顾通过本文的深度探讨，我们更全面地了解了RC电路时间常数的测量和电容的计算。
时间常数τ是一个关键参数，它反映了电路的响应速度和性能；而电容C则是电路中储存电荷和调节响应速度的关键元件。
通过实验方法和公式推导，我们可以准确地测量时间常数和计算电容的数值。
五、个人观点与理解作为一名电子工程师，我对RC电路时间常数的测量和电容的计算有着丰富的实践经验。

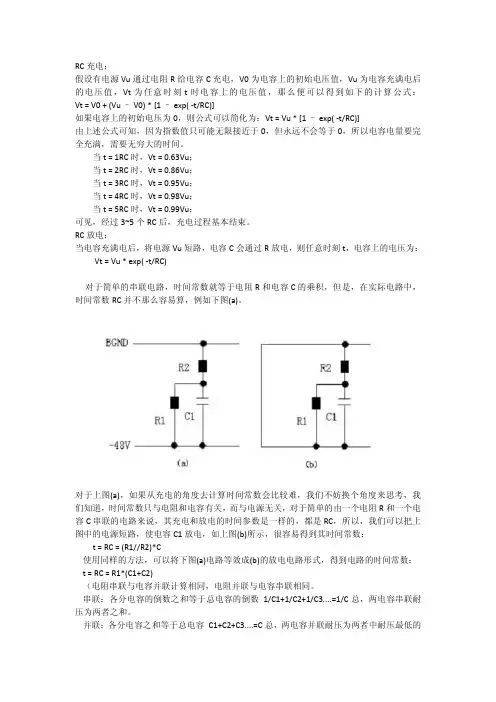

零基础看懂RC时间常数
假设有电源Vu通过电阻R给电容C充电，V0为电容上的初始电压值，Vu为电容充满电后的电压值，Vt为任意时刻t时电容上的电压值，那么便可以得到如下的计算公式：Vt=V0+(Vu–V0)*[1–exp(-t/RC)]如果电容上的初始电压为0，则公式可以简化为：Vt=Vu*[1–exp(-t/RC)]由上述公式可知，因为指数值只可能无限接近于0，但永远不会等于0，所以电容电量要完全充满，需要无穷大的时间。
当t=1RC时，Vt=0.63Vu；当t=2RC时，Vt=0.86Vu；当t=3RC时，Vt=0.95Vu；当t=4RC时，Vt=0.98Vu；当t=5RC时，Vt=0.99Vu；可见，经过3~5个RC后，充电过程基本结束。
RC放电：当电容充满电后，将电源Vu短路，电容C会通过R放电，则任意时刻t，电容上的电压为：Vt=Vu*exp(-t/RC)对于简单的串联电路，时间常数就等于电阻R和电容C的乘积，但是，在实际电路中，时间常数RC并不那么容易算，例如下图(a)。
对于上图(a)，如果从充电的角度去计算时间常数会比较难，我们不妨换个角度来思考，我们知道，时间常数只与电阻和电容有关，而与电源无关，对于简单的由一个电阻R和一个电容C串联的电路来说，其充电和放电的时间参数是一样的，都是RC，所以，我们可以把上图中的电源短路，使电容C1放电，如上图(b)所示，很容易得到其时间常数：t=RC=(R1//R2)*C使用同样的方法，可以将下图(a)电路等效成(b)的放电电路形式，得到电路的时间常数：t=RC=R1*(C1+C2)（电阻串联与电容并联计算相同，电阻并联与电容串联相同。
串联：各分电容的倒数之和等于总电容的倒数1/C1+1/C2+1/C3....=1/C总，两电容串联耐压为两者之和。
并联：各分电容之和等于总电容C1+C2+C3....=C总，两电容并联耐压为两者中耐压最低的用同样的方法，可以将下图(a)电路等效成(b)的放电电路形式，得到电路的时间常数：t=RC=((R1//R3//R4)+R2)*C1对于电路时间常数RC的计算，可以归纳为以下几点：1).如果RC电路中的电源是电压源形式，先把电源“短路”而保留其串联内阻；2).把去掉电源后的电路简化成一个等效电阻R和等效电容C串联的RC放电回路，等效电阻R和等效电容C的乘积就是电路的时间常数；3).如果电路使用的是电流源形式，应把电流源开路而保留它的并联内阻，再按简化电路的方法求出时间常数；4).计算时间常数应注意各个参数的单位，当电阻的单位是“欧姆”，电容的单位是“法拉”时，乘得的时间常数单位才是“秒”。
一阶RC低通滤波电路时间常数设定
一阶RC 低通滤波电路时间常数设定吕勇松时域上的思考一阶RC 低通滤波器的结构如图1所示，其中输入电压为V in (t)，输出电压为V out (t)，则该电路的微分方程为)()()(t V dt t V RCt V out out in +=（1）对式（1）求解可得：⎪⎪⎭⎫ ⎝⎛-⋅=-RC t in out e t V t V 1)()(（2）图1阶RC 低通滤波电路式（2）即为一阶RC 低通滤波电路在时域上的解，滤波电路的主要作用是将不需要的噪声尽可能的滤除，同时使有用信号尽可能小的畸变。
当V in (t)为阶跃信号时，从公式（2）可以看出，随着时间t 的增大，V out (t)趋近于V in (t)。
从下表可以看出，当时间为3倍RC 时间常数时，V out (t)为输入电压Vin(t)的95.02%，而当时间为5倍RC 时间常数时，V out (t)为输入电压的99.33%，基于与输入电压V in (t)相等。
表1V out (t)/V in (t)随时间的关系假设输入电压V in (t)的波形如图2所示，该电压信号为占空比为20%，频率为10KHz （周期T=100us ）的矩形波，同时在上升沿和下降沿叠加了高频振荡干扰噪声。
为了滤除干扰，并使波形尽可能小的畸变，则一阶RC 低通滤波电路的时间常数不应过大，否则波形将发生大的畸变。
现在要求经过滤波后的信号从低电平上升到95%高电平的时间小于整个高电平时间的25%，即st r μ51002.025.0=⨯⨯≤（3）因此RC 时间常数小于t r 的1/3，即st RC r μ67.13=≤（4）图2叠加噪声的输入电压频域上的思考将式（1）变换到频域后，传递函数见式（3）11)()()(+⋅==ωωωωj RC j V j V j G in out （5）因此幅值函数为()11)(2+⋅=ωωRC j G （6）相角函数为()RC j G ωωarctan )(-=∠（7）表2一阶RC 低通滤波电路幅频相频特性表图3一阶RC 低通滤波电路幅频特性曲线图4一阶RC 低通滤波电路相频特性曲线图2所示的信号中，有用信号的频率为10KHz ，高频干扰信号的频率为4.8MHz ，要求使干扰信号的幅值衰减为10%以下，即10≥RC p ω（8）上式中ωp 为需要滤除的角频率，即ωp =2πf p ，f p =4.8MHz ，因此s f RC p p μππω33.0108.45210106=⨯==≥（9）图5a,5b 分别为根据式（9）和式（4）确定的RC 时间常数的滤波效果图5a 4.8MHz 噪声滤波效果（R=1K 时，C=0.33nF ）图5b 4.8MHz 噪声滤波效果（R=1K 时，C=1.67nF ）如果输入信号如下图所示，有用信号的频率还是10KHz ，但是干扰信号的频率为500KHz ，要求使干扰信号的幅值衰减为10%以下，同样10≥RC p ω上式中ωp 为需要滤除的角频率，即ωp =2πf p ，f p =500KHz ，因此s f RC p p μππω18.3100055210103=⨯==≥（10）图6a,5b 分别为根据式（10）和式（4）确定的RC 时间常数的滤波效果图6a 500KHz 噪声滤波效果（R=1K 时，C=3.18nF ）图6b500KHz噪声滤波效果（R=1K时，C=1.67nF）。
RC电路充放电过程仿真及时间常数的测定
RC电路充、放电过程仿真及时间常数的测定RC电路充、放电过程仿真及时间常数的测定一、RC电路充、放电过程仿真及时间常数的测定1、按图5-1给定参数绘制仿真电路图，并用信号发生器输出方波（幅值Amplitude=2V、偏移Offset=2V、频率Frequency=1KHz、占空比Duty Cycle=50%）作为激励电压。
调整信号发生器和示波器，使之处于工作状态。
在示波器上读出的时间常数τ值。
图5-1 R=10KΩ、C=3300pF时的仿真波形2、改变R、C的参数，使R=10KΩ、C=0.01μF，。
图5-2R=10KΩ、C=0.01μF时的仿真波形3、使用参数扫描分析（Parameter Sweep Analysis）同时观察上述两种情况按图5-3在【Simulate】仿真菜单中的选择分析方法（Analysis），单击参数扫描分析项（Parameter Sweep...），打开的结果。
图5-3仿真菜单图5-4 参数扫描分析对话框图5-5 RC电路充、放电过程的仿真二、积分电路的仿真按图5-6绘制仿真电路图，设定参数，激励信号为方波（Amplitude=2V、Offset=2V、Frequency=1KHz、Duty Cycle=50%），用示波器观察电容电压波形变化的情况。
继续增大R或C值，或减小信号发生器的频率，定性地观察对响应的影响。
图5-6积分电路的仿真三、微分电路的仿真按图5-7绘制仿真电路图，设定合适的参数进行仿真，激励信号为方波（Amplitude=2V、Offset=2V、Frequency=1KHz、Duty Cycle=50%），用示波器观察电阻电压波形变化的情况。
继续减小R或C值，定性地观察对响应的影响。
图5-7微分电路的仿真四、耦合电路的仿真按图5-8绘制仿真电路图，设定合适的参数并进行仿真，激励信号为方波（Amplitude=2V、Offset=2V、Frequency=1KHz、Duty Cycle=50%），用示波器观察电阻电压波形变化的情况。
RC阻容吸收计算公式
RC阻容吸收计算公式RC阻容电路是由电阻(R)和电容(C)组成的基本电路之一、它具有一些特殊的性质和应用，因此在电子电路设计中非常常见。
在RC阻容电路中，电阻和电容的相互作用可以产生一些有趣的现象，例如滤波、积分和微分等。
为了能够理解和使用RC阻容电路，我们需要掌握一些基本的计算公式。
1. RC时间常数（Time Constant）RC时间常数是RC电路中的一个重要参数，它定义了电路响应的时间尺度。
它的计算公式如下：τ=R×C其中，τ为时间常数，R为电阻值，C为电容值。
时间常数决定了RC电路的响应速度。
当时间常数较小时，电路的响应速度快，变化较为剧烈；当时间常数较大时，电路的响应速度慢，变化较为平缓。
2. RC充放电过程（Charging and Discharging）当一个RC电路通过一个直流电压源时，电容会进行充电或放电过程。
这个过程可以用以下公式描述：充电过程：Vc(t)=V0×(1-e^(-t/τ))放电过程：Vc(t)=V0×e^(-t/τ)其中，Vc(t)为电容器的电压随时间的变化，V0为电容器初始电压，τ为时间常数，t为时间。
充电过程指的是电容器电压逐渐上升到给定电源电压的过程。
放电过程指的是电容器电压逐渐下降到0的过程。
3. RC滤波器（RC Filter）RC滤波器是RC电路的一种常见应用，用于滤除电源信号中的高频噪声或低频干扰。
RC滤波器的频率响应可以通过以下公式计算：截止频率：fC=1/(2πRC)其中，fC为滤波器的截止频率，R为电阻值，C为电容值，π为圆周率。
RC滤波器通过调整电阻和电容的数值可以实现对特定频率范围内的信号的滤波功能。
截止频率以下的信号将被滤波器保留，截止频率以上的信号将被滤波器削弱或去除。
4. RC积分电路和微分电路（RC Integrator and Differentiator）在RC电路中，结合了电容和电阻的特性，可以分别构成积分器和微分器。
电容电感充放电时间计算公式
L、C元件称为“惯性元件”，即电感中的电流、电容器两端的电压，都有一定的“电惯性”，不能突然变化。
充放电时间，不光与L、C的容量有关，还与充/放电电路中的电阻R有关。
“1UF电容它的充放电时间是多长？”，不讲电阻，就不能回答。
RC电路的时间常数：τ=RC充电时，uc=U×[1-e^(-t/τ)]U是电源电压放电时，uc=Uo×e^(-t/τ)Uo是放电前电容上电压RL电路的时间常数：τ=L/RLC电路接直流，i=Io[1-e^(-t/τ)]Io是最终稳定电流LC电路的短路，i=Io×e^(-t/τ)]Io是短路前L中电流电容（RC电路）：充电Q=Qmax*（1-e^（-t/RC））放电Q=Qo*e^（-t/RC）Qo是原始电量Qmax是充电结束时的电量t是开始充电到当前的时间R是电阻阻值C是电容电感（RL电路）：电感电路没有充放电的问题，但是自感线圈中可以储存能量，储存过程中：I=If*（1-e^（-t*（R/L）））释放过程中：I=Io*（e^（-t*（R/L）））If是回路中最大电流Io是最初电流L是自感系数R是电阻阻值电容（RC电路）：充电 Q=Qmax*（1-e^（-t/RC））放电 Q=Qo*e^（-t/RC）Qo是原始电量 Qmax是充电结束时的电量t是开始充电到当前的时间R是电阻阻值C是电容电感（RL电路）：电感电路没有充放电的问题，但是自感线圈中可以储存能量，储存过程中： I=If*（1-e^（-t*（R/L）））释放过程中： I=Io*（e^（-t*（R/L）））If是回路中最大电流Io是最初电流L是自感系数R是电阻阻值L、C元件称为“惯性元件”，即电感中的电流、电容器两端的电压，都有一定的“电惯性”，不能突然变化。
充放电时间，不光与L、C的容量有关，还与充/放电电路中的电阻R有关。
“1UF电容它的充放电时间是多长？”，不讲电阻，就不能回答。
RC电路的时间常数：τ=RC充电时，uc=U×[1-e^(-t/τ)] U是电源电压放电时，uc=Uo×e^(-t/τ) Uo是放电前电容上电压RL电路的时间常数：τ=L/RLC电路接直流，i=Io[1-e^(-t/τ)] Io是最终稳定电流LC电路的短路，i=Io×e^(-t/τ)] Io是短路前L中电流电容（RC电路）：充电 Q=Qmax*（1-e^（-t/RC））放电 Q=Qo*e^（-t/RC）Qo是原始电量Qmax是充电结束时的电量t是开始充电到当前的时间R是电阻阻值C是电容电感（RL电路）：电感电路没有充放电的问题，但是自感线圈中可以储存能量，储存过程中： I=If*（1-e^（-t*（R/L）））释放过程中： I=Io*（e^（-t*（R/L）））If是回路中最大电流Io是最初电流L是自感系数R是电阻阻值。
RC电路充放电过程仿真及时间常数的测定
RC电路充放电过程仿真及时间常数的测定RC电路是由一个电阻和一个电容组成的电路。
充放电过程是指当电容器断开与电源的连接时，电容器上的电荷经过电阻的反复放电和充电的过程。
为了进行RC电路充放电过程的仿真，我们可以使用电路仿真软件，如Multisim、PSpice等。
这些软件能够帮助我们建立电路模型并模拟充放电过程。
首先，我们需要准备工作。
将一个电阻和一个电容连接在一起形成一个RC电路。
选择合适的阻值和电容值可以使仿真结果更加准确。
接下来，我们可以使用电路仿真软件建立RC电路模型。
根据软件的使用说明，添加电阻和电容的元件，并将它们正确连接起来。
在电路模型建立完成后，我们需要设置电路的初始状态。
可以选择一个适当的电压作为电容器的初值，通常情况下为0V。
然后，我们可以设置一个初始时间点，该时间点作为仿真的起点。
接下来，我们可以设置仿真的时间范围。
我们可以选择一个适当的时间跨度，该时间跨度应该能够覆盖我们关注的充放电过程。
在仿真过程中，我们可以观察电容器的电压变化。
电容器的电压会随着时间的推移逐渐充电，直到最终达到电源电压的近似值。
当电容器与电源断开连接时，电压开始指数性地下降，直到最终接近零。
利用仿真软件，我们可以获取充放电过程的详细数据，如电压随时间的变化曲线。
通过分析这些数据，我们可以确定一些重要参数，如时间常数。
时间常数是衡量电容器充放电速度的一个重要指标。
它反映了电容器储存和释放电荷所需的时间。
在一个RC电路中，时间常数（τ）等于电容（C）与电阻（R）的乘积，即τ=RC。
要测定时间常数，我们可以通过观察电容器电压的变化情况来计算。
当电压达到原始电源电压的63.2％时，一般认为电容器已经经历了一个时间常数。
我们可以观察电压随时间的变化曲线，然后计算当电压达到63.2％时所经历的时间即可得到时间常数。
总结起来，RC电路充放电过程的仿真及时间常数的测定是通过使用电路仿真软件来模拟充放电过程，并通过观察电容器电压的变化曲线和计算来确定时间常数。
rc电路时间常数误差原因
RC电路时间常数误差原因引言RC电路是由一个电阻R和一个电容C串联组成的电路。
在理论计算过程中，假设电容充电或放电过程满足理想的指数增长或衰减规律。
然而，在实际应用中，RC 电路的充放电过程中往往会存在时间常数误差。
本文将深入探讨RC电路时间常数误差的原因，并分析其影响因素。
I. RC电路充电过程中的时间常数误差1. 传统RC电路理论过程在理论计算中，RC电路的充电过程可以被描述为以下公式：V(t)=V0(1−e−t RC)其中，V(t)表示时刻t的电压值，V0表示初始电压，R表示电阻值，C表示电容值。
2. 时间常数误差产生原因然而，在实际应用中，RC电路充电过程中可能会出现时间常数误差。
以下是导致时间常数误差产生的几个原因：(1) 电阻值和电容值的不准确度电阻值和电容值往往不是完全精确的，存在一定的误差。
这些误差可能源自元件制造过程中的不确定性以及测量设备的误差。
因此，即使在理论上计算出的时间常数是准确的，实际上也可能存在一定的误差。
(2) 环境温度的影响环境温度对电阻值和电容值都会产生影响。
温度的变化会导致电阻值和电容值发生变化，进而影响RC电路充电过程中的时间常数。
特别是对于一些高精度的应用场景，温度效应的影响必须被考虑。
(3) 电压源的内阻和输出阻抗电压源内部一般存在一定的内阻，且输出阻抗也不为零。
这些阻抗会影响电路的充电过程，导致时间常数误差的产生。
尤其是在负载电阻较小的情况下，电压源的内阻和输出阻抗的影响更为显著。
(4) 电路布线和连接线的影响实际的电路布线和连接线会引入额外的电阻和电容。
这些电阻和电容将与电路中的元件相并联或串联，从而改变实际的时间常数。
特别是对于高频信号的传输，布线和连接线的电阻、电容的影响更加显著。
3. 进一步讨论以上列举的原因只是导致RC电路时间常数误差的一部分因素，实际存在的误差来源非常多样。
为了减小时间常数误差，可以采取以下措施：(1) 选择高精度的元件在电路设计和选材过程中，选择具有高精度的电阻和电容元件可以降低时间常数误差的发生概率。
rc电路中时间常数
rc电路中时间常数
在一个RC电路中，时间常数（time constant）是指当充电或
放电完成所需的时间。
时间常数由电容器与电阻器的数值决定。
时间常数一般用τ表示，单位是秒（s）。
在一个充电或放电电路中，时间常数τ可以通过以下公式计算：τ = RC
其中，R是电阻器的电阻值，C是电容器的电容值。
时间常数决定了RC电路的响应速度。
当时间常数较大时，系
统的响应比较慢，电荷的充放电过程会比较缓慢。
当时间常数较小时，系统的响应比较快，电荷的充放电过程会比较迅速。
时间常数也可以用来描述RC电路的衰减速度。
在一个放电电
路中，电容器的电荷会随着时间的推移而逐渐减少，时间常数τ可以告诉我们电容器电荷减少到其初始值的大约63.2%所需
的时间。
同样地，在一个充电电路中，电容器的电荷会随着时间的推移而逐渐增加，时间常数τ可以告诉我们电容器电荷增
加到其最终值的大约63.2%所需的时间。
总之，时间常数是描述RC电路响应速度和衰减速度的重要参数。
rc时间常数计算公式
rc时间常数计算公式rc时间常数计算公式是电子技术、自动控制、信号处理以及通讯技术中常用的一种计算公式，它可以用来衡量信号的传输、变换、滤波以及调制解调的时间的长短。
rc时间常数计算公式的原理是，一个时间常数与改变的率的乘积等于变换的时间，如： RC=TdV/V中：RC时间常数，T时间，dV/V电压变化率（增量/本量）。
从rc时间常数计算公式中可以看出，它主要是用来测量电压变化率随时间变化的关系。
因为电压变化率是电压变化的速率，可以被描述为“变化率”；而时间常数即描述为“变化率时间”，用来衡量电压变化率随时间变化的关系。
RC时间常数计算公式在电子技术、自动控制、信号处理、以及通讯技术等方面的应用是非常广泛的，如制作电子线路的时候，要用到信号变换和控制，而这些变化和控制又是基于时间的，因此，RC时间常数计算公式是制作电子线路必不可少的一环。
RC时间常数计算公式也被广泛应用于自动控制领域，它可以用来控制机器的运动,而这种运动的变化规律也必须遵循某种时间的长短，因此，RC时间常数计算公式可以更好地控制机器的运动。
此外，RC时间常数计算公式还可以应用于信号处理的方面，如，可以用来测量调制和解调的时间。
调制和解调是信号处理的关键步骤，调制和解调的结果取决于调制和解调时间的长短。
这里也可以利用RC时间常数计算公式来更准确地测量调制和解调的时间长短。
最后，RC时间常数计算公式还可以用于通讯技术中。
在通讯技术中，要保证信号在接收端得到准确的复原，就必须要控制信号在该信道中传输的时间，这正是RC时间常数计算公式所能实现的。
以上就是rc时间常数计算公式的具体概述以及它在电子技术、自动控制、信号处理以及通讯技术中的应用。
同时，由于它的广泛应用，rc时间常数计算公式可以说是现代电子技术发展中不可缺少的计算公式了。
RC电路时间常数的测量
图 4 模拟输出任务配置参考
图 5(a) 模拟输入任务配置参考（1）
图 5(b) 模拟输入任务配置参考（2）
4） 计算充电时间常数和电容值，总体程序参考框图如图 6 所示。
图 6 总体参考程序框图 5）运行程序，测量时间常数和相应的电容值，并记录测量结果。若有条件，可更换不同电 容进行测量，并分别记录测量结果。
1
U
0.632 0 t
图 1 RC 电路充电曲线及时间常数的确定
四、实验内容
本实验基于虚拟仪器技术测定一阶 RC 电路充电过程中的时间常数τ。 利用数据采集卡 的输出通道 DAC0 对 RC 电路产生从 0V 到 5V 的阶跃激励信号，然后使用多通道数据采集 卡的模拟电压输入通道对电容两端的电压进行采集， 并将采集结果显示在屏幕上， 从而观察 和分析 RC 电路的充电过程，测得时间常数，并可以和理论计算值进行比较。由于时间常数 的测量相对精确，在电阻值确定的情况下亦可进行电容值的测算。
测量电路连接示意图如图 2 所示。激励电压通过 DAC0 输出接入 RC 电路，采集电容两 端电压时使用差分连接方式接入模拟通道 ACH3。 为了保证在产生阶跃激励信号的同时启动 电压测量，可将输出激励信号同时连接到 PFI1 触发输入通道。Βιβλιοθήκη 图 2 测量电路连接示意图
考虑到数据采集卡的 DA 输出能力，充电电流不可过大，应采用合适的电阻电容构建 RC 电路。本实验中取 R=20kOhm，C=0.1uF。另外，建议将 DAC0 的输出通过运放或比较 器后再接入 RC 电路，以增强驱动能力。 注意：程序执行前请确保 DAC0 的输出为零，可在 MAX 的测试面板中设置。 连接好测试电路后，在 LabVIEW 中编写数据采集和计算程序，具体步骤为： 1） 设计前面板，参考面板如图 3 所示
零基础看懂RC时间常数
假设有电源Vu通过电阻R给电容C充电，V0为电容上的初始电压值，Vu为电容充满电后的电压值，Vt为任意时刻t时电容上的电压值，那么便可以得到如下的计算公式：Vt=V0+(Vu–V0)*[1–exp(-t/RC)]如果电容上的初始电压为0，则公式可以简化为：Vt=Vu*[1–exp(-t/RC)]由上述公式可知，因为指数值只可能无限接近于0，但永远不会等于0，所以电容电量要完全充满，需要无穷大的时间。
当t=1RC时，Vt=0.63Vu；当t=2RC时，Vt=0.86Vu；当t=3RC时，Vt=0.95Vu；当t=4RC时，Vt=0.98Vu；当t=5RC时，Vt=0.99Vu；可见，经过3~5个RC后，充电过程基本结束。
RC放电：当电容充满电后，将电源Vu短路，电容C会通过R放电，则任意时刻t，电容上的电压为：Vt=Vu*exp(-t/RC)对于简单的串联电路，时间常数就等于电阻R和电容C的乘积，但是，在实际电路中，时间常数RC并不那么容易算，例如下图(a)。
对于上图(a)，如果从充电的角度去计算时间常数会比较难，我们不妨换个角度来思考，我们知道，时间常数只与电阻和电容有关，而与电源无关，对于简单的由一个电阻R和一个电容C串联的电路来说，其充电和放电的时间参数是一样的，都是RC，所以，我们可以把上图中的电源短路，使电容C1放电，如上图(b)所示，很容易得到其时间常数：t=RC=(R1//R2)*C使用同样的方法，可以将下图(a)电路等效成(b)的放电电路形式，得到电路的时间常数：t=RC=R1*(C1+C2)（电阻串联与电容并联计算相同，电阻并联与电容串联相同。
串联：各分电容的倒数之和等于总电容的倒数1/C1+1/C2+1/C3....=1/C总，两电容串联耐压为两者之和。
并联：各分电容之和等于总电容C1+C2+C3....=C总，两电容并联耐压为两者中耐压最低的用同样的方法，可以将下图(a)电路等效成(b)的放电电路形式，得到电路的时间常数：t=RC=((R1//R3//R4)+R2)*C1对于电路时间常数RC的计算，可以归纳为以下几点：1).如果RC电路中的电源是电压源形式，先把电源“短路”而保留其串联内阻；2).把去掉电源后的电路简化成一个等效电阻R和等效电容C串联的RC放电回路，等效电阻R和等效电容C的乘积就是电路的时间常数；3).如果电路使用的是电流源形式，应把电流源开路而保留它的并联内阻，再按简化电路的方法求出时间常数；4).计算时间常数应注意各个参数的单位，当电阻的单位是“欧姆”，电容的单位是“法拉”时，乘得的时间常数单位才是“秒”。
一阶rc电路时间常数与重放电速度关系
一阶rc电路时间常数与重放电速度关系
RC一阶电路电容充放电的速度由时间常数时数T=R*C来决定。
根据公式可知，当R*C越大，时间常数越大，积分电路充放电就慢。
反之，当R*C越小，时间常数越小，积分电路充放电就快。
一个电容（固定电容）越大，充电时间的肯定长。
电阻决定的充电时的初始电流，电阻越小，充电电流就越大，充得就越快。
同时还可以看出电容上电压衰减的快慢取决于其大小仅取决
于电路结构与元件的参数。
因为时间常数有一个公式：时间常数T=1.4R*C
单相整流电路输出电压为脉动直流电压，含有较大的谐波分量。
为降低谐波分量，使输出电压更加平稳，需要加滤波电路。
滤除脉动直流电压中交流分量的电路称为滤波电路，利用电容器的充放电特性可实现滤波。
当u2 为第一个正半周时，二极管VD1、VD3导通，电容C被充电。
因二极管导通电阻很小，充电时间常数T=RC小.
电容滤波后，输出电压变化更加平滑，谐波分量大大减小，输出电压平均值得到提高。
戴维南定理判定RC电路的时间常数
当应用戴维南定理进行电路简化时，最重要的法则是：电压源要短路，电流 源要开路。
当我们对电路进行戴维南简化时，要试着想象自己正从电路的输出端往回看 电路，这样将很有帮助。这意味着我们是从输出的角度来想象电路到底像什么样 子的。我们往往习惯于从输入端开始考虑电路里面有什么器件、发生了什么、有 什么样的信号最后到达了输出端等等。请试着把这样的习惯从头到尾翻过来，想 象从输出端向前看，紧跟着它的到底是什么？这时“看”到的连在它上面的电容 阻抗是多少呢？一旦我们能够调整自己的“观点”，戴维南定理就将变成一个更 加强大的工具，让我们考虑一下下面的电路：
戴维南定理戴维南定理例题戴维南定理实验报告rc时间常数单位戴维南定理说课稿rc时间常数戴维南定理教案rc电路时间常数验证戴维南定理戴维南定理的验证
戴维南定理判定 RC 电路的时间常数
2011‐04‐26
戴维南定理判定 RC 电路的时间常数
戴维南定理
戴维南定理的基础是用叠加原理来分析电路。当一个（微分方程）同时包含 有两个不同变量的影响、因而很难进行分析的时候，只要它是线性的（微分）方 程，就可以使用叠加技术来求解。（幸运的是，所有的基本元件都是线性的。RC 电路实际上也是一个线性（微分）方程的解。）
5V
Vi
R1
Vo
I i1
R2
C ic
阶跃输入
GND
这个电路是一个分压器，加了一个电容，输入电压中还有一个交流分量，它 将被电容滤掉。我们的问题是，这个电路中的 RC 滤波器的时间常数到底是多少？
