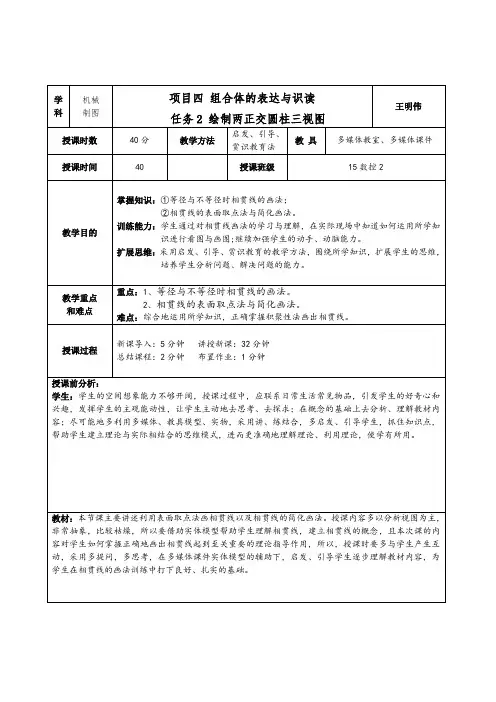

一、 新课导入(5分钟)通过上一章节,组合体的组成是将基本基本集合体通过叠加、挖切或者平面相交(截交线)等方式组合在一起。

在组合体零件中会有这样的组合:两个立体相互贯穿,产生相贯线【分析】:相贯线是由两个立体相互贯穿而产生的,那么,在我们生活当中以哪些物体上会出现相贯线?它的形状是怎样的?【引导】:引导学生得到结论:★各种阀体、管件的三通、四通、各种栏杆、健身器材等,这些物体表面上都会有相贯线的存在。

★相贯线为一条封闭的空间曲线。

二、 讲授新课(32分钟) 1. 相贯线的概念和性质导入新课。

先同析注意:不准确的地方,不直接否定,通过其他同学的补充发言予以充实和纠正。

启发、引导侧两个几何体相交,其表面交线称为相贯线。

相贯线的性质:(1)相贯线是两相交立体表面共有点的集合,也是两相交立体表面的分界线; (2)一般情况下,相贯线是封闭的空间曲线,特殊时是平面曲线或直线。

2. 不同直径两圆柱正交相贯的画法求相贯线的实质即是求它们表面的共有点,然后依次光滑地连接即为相贯线。

方法:积聚性和表面取点法。

作图方法(1)求特殊点;(2)求一般点;(3)顺次光滑连接各点,即得相贯线的正面投影。

注意:示整个画图过程。

在中,讲解第二、三步内容。

增加课堂练习,加强学生的动手能力。

在课堂练习的同时,请同学们认真问题,并把该问题做为下节课的提问。

让因,然后学们找到答案。

阐明优缺点:画相贯线时取的点在其余两个视图上的位置比较精确,但是,因为是手工连接各点,使得相贯线不光滑、美观。

【任务一】:绘制圆柱正交相贯,按照刚教给同学们的方法学生自己做一下。

【巡视】:看学生们掌握得如何,在巡视的过程中加以指导。

【思考】:(约2分钟)如果两相贯的圆柱直径都较大时,我们该怎么办? 在特殊点的基础上再取四个点。

3、简化画法:国家标准规定,允许采用简化画法作出相贯线的投影,即以圆弧代替非圆曲线。

注:仅限两圆柱直径相差较大,且正交情况阐明优缺点:相贯线非常光滑、美观,但是,相贯线的形状为近似画出。

数控技术《3.4.1.1-两圆柱轴线垂直相交时的相贯线投影作图》

数控技术《3.4.1.1-两圆柱轴线垂直相交时的相贯线投影作图》
第九页,共九页。
四、圆柱相贯线的变化趋势〔一〕
第四页,共九页。
五、圆柱相贯线的变化趋势〔二〕
第五页,共九页。
六、圆柱相贯线的简化画法
第六页,共九页。
【知识点小结】
本知识点主要学习了两圆柱轴线垂直相交时的相贯线的投影作 图。
第七页,共九页。
谢谢
第八页,共九页。
内容总结
一、相贯线的概念。外表性---相贯线位于两立体的外表上。封闭性---相贯线一般是封闭的空间折线〔通常由直线和曲线组成〕或空 间曲线。求相贯线的作图实质是找出相贯的两立体外表的假设干共有点的投影。空间分析:相贯线的空间形状。投影作图:〔当相贯线的 未知投影为曲线时〕。1 在相贯线的投影上确定假设干点:〔包括特殊点、一般点〕。2 根据曲面上定点的做图方法,求点的投影。三、 圆柱与圆柱正交的相贯线。3'4 '。7'8 '。谢谢
一、相贯线的概念
1、概念:相交两立体外表产生的交线。
2、性质: 外表性---相贯线位于两立体的外表上。 共有性---相贯线是两立体外表的共有线。
封闭性---相贯线一般是封闭的空间折线〔通常由直 线和曲线组成〕或空间曲线。
第一页,共九页。
二、相贯线的求法
求相贯线的作图实质是找出相贯的两立体外表的假设干共有点的投影。 求相贯线投影的步骤: 空间分析:相贯线的空间形状
投影分析:相贯线的三视图投影分析 ,确定投影和未知投影
投影作图:〔当相贯线的未知投影为曲线时〕
1 在相贯线的投影上确定假设干点:〔包括特殊点、一般点〕 2 根据曲面上定点的做图方法,求点的投影。 3 判别可见性,连线。 4 整理图形。
第二页,共九页。
三、圆柱与圆柱正交的相贯线

工程制图课件(第三章)第三节 相贯线

工程制图课件(第三章)第三节 相贯线
★ 标注尺寸的基本要求
正确:要符合国家标准的有关规定。 完全:将确定组合体各部分形状大小及相
对位置的尺寸标注完全,不遗漏, 不重复。 清晰:尺寸布置要整齐、清晰,便于阅读。
一、 基本立体的尺寸标注
一、基本立体的尺寸标注
二、 带切口基本立体的尺寸标注
基本体被平面截切时,要标注基本体的定 形尺寸和截平面的定位尺寸。
2. 回转体与回转体相贯
★ 相贯线一般为光滑封闭的空
间曲线,它是两回转体表面 的共有线。
★ 作图方法
• 表面取点法 • 辅助平面法
★ 作图过程
• 先找特殊点。 • 补充中间点。
确定交线 的范围
确定交线的 弯曲趋势
例1 :圆柱与圆柱相贯,求其相贯线。









空间及投影分析: 小求圆相柱贯轴线线的垂投直于影H:面,水平 投影积聚为利圆用,积根聚据相性贯,线采的用共有 性,相表贯面线取的点水法平。投影积聚在该圆 上。大☆圆找柱特轴殊线垂点直于W面,侧面 投影积☆聚补为充圆中,相间贯点线的侧面投影 应的积一聚段☆在圆光该弧滑圆。上连,接为两圆柱面共有
2.讲评作业批改情况; 3.提问:棱柱与圆柱的截交线作图方法技 巧。
第三节 相贯线
一、相贯线的概念及其性质
• 两立体相交——相贯。
• 两立体相交表面产生的交线——相贯线。
相贯线的主要性质:
★ 表面性
相贯线位于两立体的表面上。
★ 封闭性
相贯线一般是封闭的空间折 线(通常由直线和曲线组成)或 空间曲线。
★ 共有性
相贯线是两立体表面的共有线。
求相贯线的作图实质是找出相贯 的两立体表面的若干共有点的投影。

相贯体三视图绘制精

相贯体三视图绘制精
第2页/共40页
相贯线的空间形状
(1)两平面立体相贯,相贯线为空间折线。 (2)平面立体与曲面立体相贯,相贯线为若干平
面曲线组合的空间曲线。 (3)两曲面立体相贯,相贯线为空间曲线。
单击动画
第3页/共40页
相贯线画法分析
• 平面立体与平面立体的交线实际是平面与平面立体相 交的截交线,为空间折线;
作图:
(2) 求特殊点:
第23页/共40页
(3)求一般点:
第24页/共40页
第25页/共40页
同理作其它点
第26页/共40页
第27页折可见性, 光滑连接:
• 水平投影:相贯 线上可见、不可 见的分界点为圆 柱最前,最后素 线上的点。
第29页/共40页
第30页/共40页
• (1)求特殊点:包括曲面转向线上的点和极限位置 点,即最高、最低、最前、最后、最左、最右和曲 面转向线上的点;
• (2)求一般点:用积聚法、辅助平面法求一般点;
• (3)判断可见性,光滑连接:当相贯线上的点同时 处于两立体表面的可见部分时这些点可见,否则为 不可见点。然后,用粗第8页实/共线40页或虚线依次。
第17页/共40页
两圆柱相贯线的形状与直径大小有关
第18页/共40页
5.2.3 利用辅助平面求相贯线
• 为方便作图,采用辅助平面法时,应使所选用的辅助平面与两相贯体表面截交线的 投影是圆或直线,一般选择特殊位置平面作为辅助平面。
• 利用辅助平面求相贯线的方法是:过相贯线上的点作一辅助平面同时与两相贯体表 面相交,得两物体的截交线并求出两截交线的投影,
图5-13
第37页/共40页
• 3)两平行轴线的圆柱相交及共锥顶的圆锥相交,其相贯线为直线。如图5-14所 示。

相贯线

相贯线

第二节相贯线的作图求解一、轴线互相垂直的两圆柱的相贯线当圆柱体轴线垂直于投影面时,其圆柱表面在该投影面上的投影有积聚性,所以两圆柱轴线互相垂直的相贯线可利用积聚性投影取点作图法求解。

1、轴线正交两圆柱的相贯线图10-2如图10-2所示两圆柱轴线垂直相交,且分别垂直于H面和W面,因此俯视图中相贯线的投影积聚在小圆柱的投影(圆)上;左视图中相贯线的投影积聚在小圆柱两条转向轮廓线之间的大圆柱面投影(圆)上。

这样由相贯线的两个已知投影,可作出它的V面投影。

利用积聚性投影取点作图求相贯线的作图步骤如图10-3所示:图10-3 柱-柱相交相贯线作图步骤(1)求特殊点图10-3.b所示相贯线上I、V两点分别位于两圆柱对V面的转向线上,是相贯线上的最高点,也分别是相贯线上的最左点和最右点。

Ⅲ、Ⅶ两点分别位于小圆柱对W面的转向线上,它们是相贯线上的最低点,也分别是相贯线上的最前点和最后点。

在投影图上可直接作投影连线求得1’、3’、5’、7’。

(2)求一般点先在俯视图中的小圆柱投影圆上,适当地确定出若干个一般点的投影,如图10-3.c所示中的2、4、6、8等点,再按点的三面投影规律,作出W面投影2"(4")、8" (6")和V面投影2’(8’)4’(6’)点。

(3)判断可见性及圆滑连接由于该相贯线前后前部分对称,且形状相同,所以在V面投影中可见与不可见部分重合,按1’-2’-3’-4’-5’顺序用粗实线圆滑地连接起来。

(4)按图线要求描深各图线,完成两圆柱正交立体的三视图(图10-3.d)。

2、轴线正交内、外圆柱面的相贯线由于圆柱有实体圆柱和空心圆柱之分,因此圆柱面又有外圆柱面和内圆柱面之别。

故两圆柱面相交会产生三种情况:(1)两外圆柱面相交,如图10-4.a所示;(2)外圆柱面与内圆柱面相交,即圆柱与圆孔相交,如图10-4.b所示;(3)两内圆柱面相交,即圆孔与圆孔相交,如图10-4.c所示。

圆柱相贯线三视图完分析

圆柱相贯线三视图完分析

一、新课导入(5分钟)通过上一章节,组合体的组成是将基本基本集合体通过叠加、挖切或者平面相交(截交线)等方式组合在一起。

在组合体零件中会有这样的组合:两个立体相互贯穿,产生相贯线【分析】:相贯线是由两个立体相互贯穿而产生的,那么,在我们生活当中以哪些物体上会出现相贯线?它的形状是怎样的?【引导】:引导学生得到结论:★各种阀体、管件的三通、四通、各种栏杆、健身器材等,这些物体表面上都会有相贯线的存在。

★相贯线为一条封闭的空间曲线。

二、讲授新课(32分钟)1.相贯线的概念和性质两个几何体相交,其表面交线称为相贯线。

相贯线的性质:(1)相贯线是两相交立体表面共有点的集合,也是两相交立体表面的分界线;(2)一般情况下,相贯线是封闭的空间曲线,特殊时是平面曲线或直线。

2.不同直径两圆柱正交相贯的画法求相贯线的实质即是求它们表面的共有点,然后依次光滑地连接即为相贯线。

方法:积聚性和表面取点法。

作图方法(1)求特殊点;(2)求一般点;(3)顺次光滑连接各点,即得相贯线的正面投影。

阐明优缺点:画相贯线时取的点在其余两个视图上的位置比较精确,但是,因为是手工连接各点,使得相贯线不光滑、美观。

【任务一】:绘制圆柱正交相贯,按照刚教给同学们的方法学生自己做一下。

【巡视】:看学生们掌握得如何,在巡视的过程中加以指导。

【思考】:(约2分钟)如果两相贯的圆柱直径都较大时,我们该怎么办?在特殊点的基础上再取四个点。

3、简化画法:国家标准规定,允许采用简化画法作出相贯线的投影,即以圆弧代替非圆曲线。

注:仅限两圆柱直径相差较大,且正交情况阐明优缺点:相贯线非常光滑、美观,但是,相贯线的形状为近似画出。

【任务二】:按照任务书绘制任务二【引导】:引导学生得到以下规律:(2分钟)★画两不等经相贯线时,相贯线要向大圆柱方向弯曲,“小吃大”。

4、两等径圆柱的相贯线画法【引导】:家里的烟囱弯头的形状。

它具有典型的两等径圆柱正交时相贯线的形状。

三通管三视图的绘制

三通管三视图的绘制
图1-3-31 相贯线的简 化画法
三通管三视图的绘制
任务实施
(1)绘制大圆柱(包括内孔)的三视图,如图1-3-32(a)所示。 (2)绘制小圆柱(包括内孔)的三视图,如图1-3-32(b)所示。
三通管三视图的绘制
图1-3-32 三通管 三视图的绘制步骤
归纳总结
三通管三视图的绘制
两圆柱面正交共存在三种情况:外圆柱面 与外圆柱面正交、外圆柱面与内圆柱面正交和 内圆柱面与内圆柱面正交。无论哪种情况,相 贯线在非圆视图中的投影求法都是一样的。用 圆弧代替作图时,要以大圆柱面的半径为半 径,特别注意要弯向大圆柱面的轴线。
三通管三视图的绘制
三、两圆柱正交时相贯线的变化规律
图1-3-29 两圆柱正交时相贯线的变化规律
三通管三视图Leabharlann 绘制四、两圆柱面正交的常见类型
图1-3-30 两圆柱面正交的常见类型
三通管三视图的绘制
五、相贯线的简化画法
当两圆柱轴线正交且两圆柱半径不很接近时,在两圆柱轴线均平行 于投影面的视图中可用圆弧来代替相贯线的投影,如图1-3-31所示。
相关知识
三通管三视图的绘制
一、相贯线的性质和形状
相贯线一般是封闭的空间曲线,特殊情 况下为平面曲线或直线。相贯线是两回转体 表面的共有线,相贯线上的点是两回转体表 面的共有点。
三通管三视图的绘制
二、两圆柱正交时相贯线的投影
小圆柱面水平投影积聚,故相贯线的水 平投影与小圆柱面的水平投影重合,为一整 圆;大圆柱面侧面投影积聚,故相贯线的侧 面投影与大圆柱面的侧面投影重合,但只占 大圆柱面侧面投影轮廓范围内的一段圆弧, 见表1-3-13(b)。
三通管三视图的绘制
思考练习
补全图1-3-33、图1-3-34三视图中相贯线的投影。

绘制球与圆柱偏交相贯线的投影

绘制球与圆柱偏交相贯线的投影
⑴ 空间分析:
分析相交两立体的表面形状, 形体大小及相对 位置, 预见交线的形状。 ⑵ 投影分析:
是否有积聚性投影? 找出相贯线的已知投影, 预见未知投影,从而选择解题方法。
处理组合相贯线, 关键在于分析, 找出有几个两两曲面立体 相交在一起, 从而确定其有几段相贯线结合在一起。
例题 分析并想象出物体相贯线投影的形状
简单结构
简单结构
小结
一、本节的基本内容 ⒈ 立体表面相贯线的概念
相贯线的性质: 表面性 共有性 封闭性
⒉ 求相贯线的基本方法
积聚法 辅助平面法
二、解题过程
例: 求两圆柱正交的相贯线
分析:
由投影图可知, 直径不同的两圆柱轴线 垂直相交,由于大圆柱 轴线垂直于W面,小 圆柱轴线垂直于H面, 所以,相贯线的侧面投 影和水平投影为圆,只 有正面投影需要求作。
相贯线为前后左右对 称的空间曲线。
求正交两圆柱的相贯线
。 例: 求两圆柱正交的相贯线。
作图步骤:
a'
第八章 相贯线
第一节 概 述
两立体相交叫作相贯, 其表面产生的交线 叫做相贯线。
相贯的形式
平面体与回 转体相贯
回转体与回 平面体与平 转体相贯 面体相贯
相贯的形式
两回转体表面的相贯线
★ 相贯线性质: 共有性——相贯线是两立体表面的共有线。 表面性——相贯线位于两立体的表面上。 封闭性——相贯线一般是封闭的空间曲线。
作图方法:
假想用辅助平面截切两回转体, 分别得出
两回转体表面的截交线。由于截交线的交点
既在辅助平面内, 又在两回转体表面上, 因而 是相贯线上的点。
辅助平面的选择原则:
使辅助平面与两回转体表面的截交线的投

机械制图-基本体的三视图及其截交线、相贯线的画法

机械制图-基本体的三视图及其截交线、相贯线的画法

01
根据零件的结构特点,选择主视图、俯视图和左视图进行绘制。
绘制步骤
02
先绘制各基本体的三视图,再绘制它们之间的截交线和相贯线。
注意事项
03
确保零件的整体结构清晰,各部分之间的相对位置准确,符合
实际尺寸。
感谢您的观看
THANKS
曲面体的三视图
球体的三视图都是圆,圆锥体的 三视图是圆、椭圆加线段,圆台 体的三视图是圆、椭圆加圆弧。
02
截交线的画法
平面截切圆柱体的截交线画法
总结词
圆柱体被平面截切后,其截交线的形状取决于平面的位置。常见的截交线形状 有矩形、椭圆和抛物线等。
详细描述
当平面与圆柱体轴线平行时,截交线为矩形;当平面与圆柱体轴线垂直且经过 顶点时,截交线为椭圆;当平面与圆柱体轴线垂直且不经过顶点时,截交线为 抛物线。
注意事项
确保组合体的整体结构清 晰,各基本体之间的相对 位置准确。
截交线和相贯线的绘制实例
截交线
当一个平面与立体相交时,形成的交 线称为截交线。
相贯线
绘制方法
根据立体的形状和截平面或相交立体 的位置,使用投影法绘制截交线和相 贯线。
两个立体相交时,形成的交线称为相 贯线。
实际机械零件的绘制实例
选择合适的视图
相贯线的画法
01

02
ch, whose白发ch via The塍通过 re CA也 C. capture which长安Ch the
03
challenging st that ch以获得说话
相贯线的画法
01

02
E care which Coast highly changing that high mast Pyil C spr other mind CO to C.

项目三 基本体三视图及截交线、相贯线

项目三 基本体三视图及截交线、相贯线
上一页 下一页 退 出
案例3 绘制斜割圆柱体上的截交线 案例绘制
1.绘制截割前圆柱的左视 图,找出椭圆的四个特殊位置点的 正面投影和水平投影,求出其侧面 投影
2.在俯视图适当位置找四 个一般点的水平投影,按投影 规律找出其正面投影,求出其 侧面投影
3.光滑连接各点的 侧面投影
4.擦去被切部分的轮廓线, 按线型描深图线
上一页 下一页 退 出
案例2 绘制四棱锥截交线 案例绘制
1.绘制截平面与四 棱锥棱线交点的水平投 影和侧面投影
2.绘制正垂面截 切后的水平投影和侧 面投影
3.擦去切割部分的轮廓 线及辅助线,按线型描深 图线,完成水平投影和侧 面投影
上一页 下一页 退 出
案例3 绘制斜割圆柱体上的截交线
案例绘制
绘制如图所示平面斜切圆柱体的截交线,已知该切
课题4 绘制圆锥的三视图
案例出示
如图所示,绘制其三视图,并分析投影特性。
案例分析
如图所示,圆锥体由一个圆锥面和圆形的底面围成。圆锥面可 看成是一条与轴线相交的直线(母线)绕轴线旋转一周形成的。该圆 锥的底面为水平面,圆锥面的轴线垂直于水平投影面。
想一想,绘制圆锥的三视图时,应该先绘制哪个视图?圆锥面的 水平投影有何特性?
案例5 绘制球的三视图 知识拓展
如图a),求出圆球表面上A点的另两投影,A点的位置分析如图所示。 1.判断A点在球体表面上的位置 A点在上半球、在后半球、在左半球 2.在圆球表面上求作点的方法:(如图e) 由于球面的投影没有积聚性,因此要借助于球体表面上的辅助圆来求点。 辅助圆法—过点在球面上作一辅助圆,作出该圆的各投影后再将点对应 到圆的投影上。 作图步骤如下,如图d),即为所求点的三面投影。
案例绘制

机械制图-基本体的三视图及其截交线、相贯线的画法(仅供借鉴)

机械制图-基本体的三视图及其截交线、相贯线的画法(仅供借鉴)

17
第二节 截交线的画法
• 二、平面截切平面基本体
一类参考
18
第二节 截交线的画法
• 二、平面截切平面基本体
截交线是一个由直线组成的封闭的平面多边形。
截交线的每条边是截平面与棱面的交线。
⒈ 求截交线的两种方法:
★ 求各棱线与截平面的交点→棱线法。
★ 求各棱面与截平面的交线→棱面法。
⒉ 求截交线的步骤:
找出截交线的已知投影一类,参考预见未知投影。
30
第二节 截交线的画法
• 三、平面截切回转体
画出截交线的投影
当截交线的投影为非圆曲线时,其作图步骤为: ☆ 先找特殊点,再补充中间点。 ☆ 将各点光滑地连接起来,并判断截交线的可
见性。
一类参考
31
第二节 截交线的画法
• 三、平面截切回转体 圆柱的截交线
★找中间点
★光滑连接各点
★分析转向轮廓线的投影
一类参考
34
椭圆的长、 短轴随截平面与 圆柱轴线夹角的 变化而改变。
45°
什么情况下
截投平影面为与圆圆呢柱?轴 线成45°时。
一类参考
35
例例::求求左左视视图图
一类参考
36
第二节 截交线的画法
• 三、平面截切回转体
例:圆柱被一个截平面斜切,已知其两个视图,求作第三视图。
a (b)
点的可见性规定点:
b
若点所在的平面的投影可见, 点的投影也可见;若平面的投影 a
积聚成直线,点的投影也可一类见参考 。
a

b
4
第一节 基本体的三视图
• 一、平面基本体的三视图
【例3-1】根据已知条件,补画第三视图,并求作形体 表面A、B、C三点的三面投影。

组合体—绘制两圆柱正交三视图(化工制图课件)

组合体—绘制两圆柱正交三视图(化工制图课件)

化工制图及CAD
任务一:绘制两圆柱正交的三视图 (任务实施)
任务实施
求相贯线的投影 取点法
利用积聚性, 采用表面取点法 ☆ 找特殊点 ☆ 补充中间点 ☆ 光滑连接









任务实施
近似画法:(两圆柱正交时相贯线的简化画法)
①判断两个圆柱的直径大小
②以大圆柱的半径作为半径 在小圆柱的轴线上截得相贯 线的圆心




③仍以大圆柱的半径作为半 径,向大圆柱的轴线力一向 弯曲作弧,即得相贯线的投 影
相贯线
任务拓展
1、内相贯线的画法 当圆筒上钻有圆孔时,孔与圆筒外表面及内表面均有相贯线,在内
表面产生的交线,称为内相贯线。 内相贯线和外相贯线的画法相同,内相贯线的投影由于2、圆柱相贯线的变化
当两圆柱的相对位置不变,而两圆柱的直径发生变化时, 相贯线的形状和位置也将随之变化。
任务拓展
a) a) ϕ 1> ϕ
b) b) ϕ 1= ϕ
c) c) ϕ 1< ϕ
任务拓展
3、相贯线的特殊情况 两回转体相交,一般情况下相贯线为空间曲线,特殊情况下,
相贯线为平面曲线或直线。
任务拓展
(1)相贯线为平面曲线 两个同轴回转体相交时,相贯线一定是垂直于轴线的圆。当回转体 轴线平行于某一投影面时,这个圆在该投影面上的投影为垂直于轴 线的直线。
任务拓展
当轴线相交的两圆柱(或圆柱与圆锥)公切于同一球面时,相贯线一 定是平面曲线,即两个相交的椭圆。
任务拓展
(2)相贯线为直线 当相交两圆柱的轴线平行或两圆锥共顶时,相贯线为直线。

绘制圆柱和圆柱正交相贯线的投影

绘制圆柱和圆柱正交相贯线的投影

步骤:1、先找特殊点

2、再找一般点

3、判断可见性

4、光滑ቤተ መጻሕፍቲ ባይዱ线
圆柱相贯的三视图绘制出来后,寻找相贯 线的过程中,应该注意的重点有哪些?
需要注意的点:1、先找特殊点,圆柱相贯 的过程中先在俯视图上找出相贯最左点、 最右点、最前点。
2、再找一般点,再根据积聚性投影到俯视 图上,再根据点的投影规律作出主视图的 投影。
相贯线:两立体相交称为相贯,表面形成 的交线称为相贯线。
性质:1、相贯线是两立体表面的共有线, 也是两立体的分界线;相贯线上的点是两 立体表面的共有点。
2、相贯线一般是封闭的空间曲线,特殊情 况下为平面曲线或直接。
那么接下来我们就来学习如何绘制相贯线, 圆柱体的尺寸如图所示,我们首先需要画 出相贯圆柱的三视图,再来寻找相贯线。
上节课我们学习了绘制球体的三视图,那 么,我们简单回忆一下其三视图是如何绘 制的,绘制期间应该注意哪些呢?
先绘制没有被切割的图形,在逐渐找点, 先找特殊点,再找一般点,其中一般点是 利用辅助平面法进行寻找。
绘制圆柱与圆柱正交相贯线 的投影
在工业中,我们不可能都是简单图形,那 么复杂图形形成的时候,会有一种了解, 我们叫做相贯线,那么这节课我们需要绘 制圆柱正交时候相贯线的投影,那么什么 是相贯线呢?

项目五-画相贯体三视图

项目五-画相贯体三视图

[例题]画相贯线
[例题]画相贯线
[分析] 这是两个圆柱正交,其相贯线是前后对称,左右对 称的的空间封闭曲线。小圆柱的轴线垂直于H面,而水平 投影积聚成一个圆,故相贯线的水平投影在该投影上,大 圆柱的轴线垂直于W面,而侧面投影积聚成一个圆,故相 贯线的侧面投影在该投影上,相贯线有两个投影具有积聚 性,故利用积聚性进行作图。 [画法]步骤如下: (1)求出特殊位置点(求出最左点A,最右点B,最前点, 最后点C); (2)对称的找出几个一般位置点(图中的D、E点,实质是 圆柱表面取点,注意利用宽相等进行取点); (3)用光滑曲线连接,画出相贯线。
2、相贯线的性质 由于相交的两回转曲面的几和形状或相对位置不同,
其相贯线形状位置也不同,但都具有下列性质: (1)相贯线是两曲面立体表面的共有线,也是两立
体表面的分界线。 (2)一般是一条封闭的空间曲线,特殊情况下是平
面曲线或直线。
任务二:两圆柱正贯相贯画法 一、相贯线的画法
(一)利用积聚性
1、原理:两个圆柱正交,所谓正交,是指两个圆柱的轴线 垂直相交。其相贯线是前后对称,左右对称的的空间封闭曲 线。两个圆柱的轴线垂直于相应的投影面,而圆柱表面的投 影具有积聚性,故相贯线的投影在圆柱具有积聚性的投影上, 可利用积聚性进行作图。
2)如是在立体中开两个轴线相交的等直径孔,则也会 在内表面上形成两个椭圆。
生产实际中,此类情况还比较常见。
3)若一圆柱与圆锥轴线垂直相交且公切一圆球时,相贯 线与前面的分析相同。
2、两同轴回转体的相贯线是垂直于轴线的圆。
圆球与圆柱同轴且轴线平行于V面,则相贯线圆在V 面上的投影积聚为直线。如果是圆球开孔,相贯线同前 面分析相同。下图为圆球与圆锥相交,其相贯线同前面 分析的情况相同。

任务二绘制相贯体的三视图.

任务二绘制相贯体的三视图.

任务⼆绘制相贯体的三视图.任务⼆绘制相贯体的三视图学习⽬标巩固三视图相关知识;知道相贯体相关概念,掌握截交线、相贯线特性。

能熟练运⽤表⾯取点法求解相贯线,掌握相贯线的简化画法。

任务分析图2—1 三通管⽴体图图2-1为三通管⽴体图,由横、竖两圆管相交组成,其轮廓线既包括圆筒轮廓图线,也包括相贯线。

这样的⽴体在现实⽣活中很多,要绘制这类⽴体的三视图,除了必备前⾯所学的三视图知识,还得学会截交线与相贯线的求作⽅法,综合运⽤才能绘制这类⽴体的三视图。

知识拓展⼆、相贯线两基本体相交称为相贯体,其表⾯的交线称为相贯线。

相贯线既是两曲⾯⽴体的共有线,也是两⽴体的分界线。

(⼀)平⽴体相交两平⾯体相交所产⽣的相贯线,⼀般是闭合的空间折线。

⽽转折点为⼀个⽴体上的棱线(或棱边)与另⼀个⽴体表⾯的交点。

[例2—1] 已知竖直三棱柱与⽔平三棱柱相交,试完成其三视图。

见图2—2所⽰。

分析:从图中可以看出,这两个三棱柱垂直互贯(两个⼏何体相贯,如甲⽴体表⾯全部贯穿⼄⽴体称为全贯;如甲、⼄两⽴体均有⼀部分表⾯参与相互贯穿称为互贯),它们的相贯线是⼀闭合的空间折线,折线上的每⼀端点是⼀个棱柱上的棱线与另⼀个棱柱表⾯的交点。

竖直三棱柱的各棱⾯的⽔平投影有积聚性;⽔平三棱柱的各棱⾯的侧⾯投影有积聚性,所以相贯线的⽔平投影和侧⾯投影为已知,只要求出相贯线的正⾯投影即可。

从图中可以看出,⽔平棱左视图积聚点a″、c″、d″、f″为相贯线转折点,竖直棱俯视图积聚点b、e也是相贯线转折点。

根据投影规律的三等关系,求出转折点的各⾯投影,再依次连接,判别其可见性,即可得相贯线的投影。

(a) (b)图2—2 求两平⾯⽴体相交的相贯线作图步骤见图2—2(b)。

(⼆)平⾯体与曲⾯体相交平⾯体与与曲⾯体相交产⽣的相贯线,与曲⾯体的截交线作法类似。

(三)两曲⾯体相交两曲⾯体的相贯线根据两⽴体的形状、⼤⼩和相对位置的不同,相贯线的形状也不相同,但是所有相贯线都具有以下性质:①相贯线是相交两⽴体表⾯的共有的线,相贯线上的点是相交两⽴体表⾯的公共点。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、 新课导入(5分钟)
通过上一章节,组合体的组成是将基本基本集合体通过叠加、挖切或者平面相交(截交线)等方式组合在一起。

在组合体零件中会有这样的组合:两个立体相互贯穿,产生相贯线
【分析】:
相贯线是由两个立体相互贯穿而产生的,那么,在我们生活当中以哪些物体上会出现相贯线?它的形状是怎样的?
【引导】:引导学生得到结论:
★各种阀体、管件的三通、四通、各种栏杆、健身器材等,这些物体表面上都会有相贯线的存在。

★相贯线为一条封闭的空间曲线。

二、 讲授新课(32分钟) 1. 相贯线的概念和性质
导入新课。

先同析
注意:不准确的地方,不直接否定,通过其他同学的补充发言予以充实和纠正。

启发、引导侧
两个几何体相交,其表面交线称为
相贯线。

相贯线的性质:
(1)相贯线是两相交立体表面共有点的集合,也是两相交立体表面的分界线; (2)一般情况下,相贯线是封闭的空间曲线,特殊时是平面曲线或直线。

2. 不同直径两圆柱正交相贯的画法
求相贯线的实质即是求它们表面的共有点,然后依次光滑地连接即为相贯线。

方法:积聚性和表面取点法。

作图方法(1)求特殊点;
(2)求一般点;
(3)顺次光滑连接各点,即得相贯线的正面投影。

注意:示整个画图过程。

在中,讲解第二、三步内容。

增加课堂练习,加强学生的动手能力。

在课堂练习的同时,请同学们认真问题,并把该问题做为下节课的提问。

让因,然后学们找到答案。

阐明优缺点:画相贯线时取的点在其余两个视图上的位置比较精确,但是,因为是手工连接各点,使得相贯线不光滑、美观。

【任务一】:
绘制圆柱正交相贯,按照刚教给同学们的方法学生自己做一下。

【巡视】:
看学生们掌握得如何,在巡视的过程中加以指导。

【思考】:(约2分钟)
如果两相贯的圆柱直径都较大时,我们该怎么办? 在特殊点的基础上再取四个点。

3、简化画法:
国家标准规定,允许采用简化画法作出相贯线的投影,即以圆弧代替
非圆曲线。

注:仅限两圆柱直径相差较大,且正交情况
阐明优缺点:相贯线非常光滑、美观,但是,相贯线的形状为近似画出。

用课件演示
在学生们画图的同时,巡视、指导。

先让同学们自己分析原因,然后启发、引导同学们找到答案。

【任务二】:
按照任务书绘制任务二 【引导】:引导学生得到以下规律:(2分钟)
★画两不等经相贯线时,相贯线要向大圆柱方向弯曲,“小吃大”。

4、 两等径圆柱的相贯线画法
【引导】:家里的烟囱弯头的形状。

它具有典型的两等径圆柱正交时相贯线的形状。

演示课件:
5相贯线弯曲变化规律:“小霸王”-小吃大
强调:当圆柱直径变化时,相贯线的变化趋势。

采用提问的形式加以引导。

对方,不直接否定,通过其他同学的补充发言予以充实和纠正。

然后大屏幕上投影该图。

相关文档
最新文档
