精确绘图方法
CAD绘图中使用精确尺寸与容差的方法
![CAD绘图中使用精确尺寸与容差的方法](https://img.taocdn.com/s3/m/93868c86c67da26925c52cc58bd63186bceb922a.png)
CAD绘图中使用精确尺寸与容差的方法CAD(计算机辅助设计)软件在各个行业的设计领域中广泛应用,它帮助设计师们以高效、精确的方式完成各种图纸绘制工作。
在CAD绘图中,精确的尺寸和容差是至关重要的,它们决定了设计的准确性和可行性。
在本文中,我们将介绍CAD绘图中如何使用精确尺寸与容差的方法,以帮助设计师们完成高品质的设计作品。
首先,我们需要了解CAD软件中尺寸的定义和表示方式。
在CAD软件中,尺寸通常用数值表示,并使用特定的符号和单位来表示长度、角度或其他度量。
在绘制CAD图纸时,我们需要正确地添加和编辑尺寸,以确保图纸中的元素符合设计要求。
为了绘制精确的尺寸,我们可以使用CAD软件中的尺寸工具。
在大多数CAD软件中,尺寸工具通常位于工具栏或菜单中的绘图选项中。
点击尺寸工具后,我们可以选择绘制线段、圆、弧等元素,并在界面上选择两个点或多个点以确定要测量的距离或角度。
在绘制尺寸时,我们需要注意以下几点。
首先,我们应该选择适当的尺寸单位,例如毫米、厘米或英尺,以确保测量结果的准确性。
其次,我们可以使用CAD软件中提供的各种标记和箭头样式来标识尺寸,以使其更加清晰和易读。
最后,我们需要确保尺寸线与绘图元素保持垂直或平行,以避免视觉上的混乱和误解。
除了精确的尺寸,容差是CAD绘图中的另一个重要概念。
容差是指设计中允许的尺寸偏差范围。
在实际制造和装配过程中,无法避免一些尺寸上的误差,因此设计中需要考虑这些误差,并定义合理的容差范围。
使用CAD软件进行容差设计时,我们需要考虑以下几点。
首先,我们应该了解材料和制造工艺对尺寸的影响。
不同材料和工艺可能导致不同的尺寸误差,我们需要根据实际情况进行调整。
其次,我们可以使用CAD软件中的容差工具来定义容差范围,并在图纸中标记出来,以便于工艺人员和操作者正确理解并执行。
最后,我们需要与相关的部门和团队进行沟通,以确保设计中的容差要求与制造和装配的实际情况相匹配。
除了使用CAD软件中的工具和功能,我们还可以通过对CAD绘图的一些实用技巧来提高尺寸和容差的准确性。
CAD绘图中的精确测量和定位技巧
![CAD绘图中的精确测量和定位技巧](https://img.taocdn.com/s3/m/231fa2d6afaad1f34693daef5ef7ba0d4b736d54.png)
CAD绘图中的精确测量和定位技巧在CAD软件的使用过程中,精确测量和定位是非常重要的技巧。
本文将介绍一些在CAD绘图中实现精确测量和定位的方法。
1. 使用标准单位确保在CAD软件中使用标准单位,比如毫米、厘米或英寸,尽量避免使用像素等非标准单位。
在开始绘图之前,设定好合适的单位,以便准确度量和定位图形元素。
2. 使用准确的坐标系统CAD软件提供了多种坐标系统,如直角坐标系和极坐标系等。
在进行绘图时,选择适合的坐标系统,以便更准确地定位图形元素。
直角坐标系使用X和Y坐标轴确定点的位置,而极坐标系使用极径和极角表示点的位置。
3. 使用辅助线和参考点在CAD软件中,可以使用辅助线和参考点来帮助进行测量和定位。
通过绘制辅助线或创建参考点,可以更精确地确定元素的位置。
可以使用CAD软件中的工具来创建垂直、水平或其他角度的辅助线,并使用这些辅助线来测量或定位其他元素。
4. 使用CAD软件中的测量工具CAD软件通常提供了一些内置的测量工具,可以用来测量图形元素的长度、角度和面积等。
利用这些测量工具,可以快速准确地获得所需的测量结果。
通过选择合适的测量工具,并按照软件指引进行操作,可以轻松地完成测量任务。
5. 使用CAD软件中的对齐功能CAD软件中的对齐功能非常有用,可以帮助将元素按照水平、垂直、对称或其他方式进行对齐。
通过使用对齐功能,可以更精确地定位元素,确保它们符合预期的位置。
灵活地运用对齐功能,可以提高绘图的准确性和效率。
6. 使用CAD软件中的精确输入CAD软件通常允许用户通过输入精确的数值来定位图形元素。
在进行测量和定位时,可通过在CAD软件中的指定位置输入数值来精确控制元素的位置。
利用精确输入功能,可以避免由于鼠标操作不准确而导致的误差。
7. 尽量使用CAD软件中的捕捉功能CAD软件通常提供了各种捕捉功能,如端点捕捉、中点捕捉、交点捕捉等。
通过启用合适的捕捉功能,可以帮助准确地捕捉到元素的关键点,从而实现更精确的定位。
用CAD进行精确绘图的方法

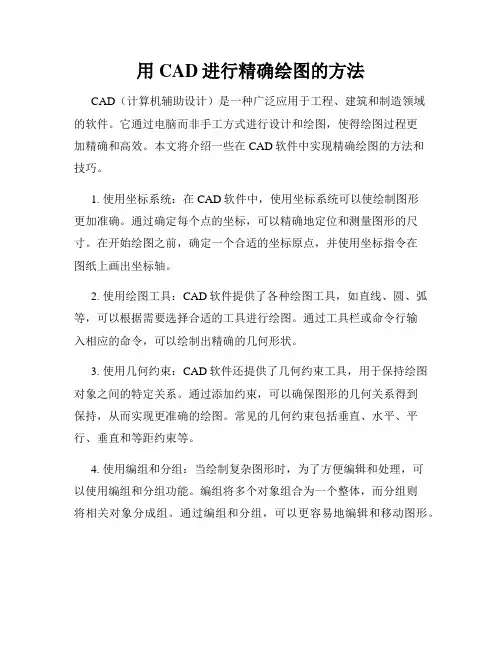

![用CAD进行精确绘图的方法](https://img.taocdn.com/s3/m/85ddedaadc88d0d233d4b14e852458fb770b3825.png)
用CAD进行精确绘图的方法CAD(计算机辅助设计)是一种广泛应用于工程、建筑和制造领域的软件。
它通过电脑而非手工方式进行设计和绘图,使得绘图过程更加精确和高效。
本文将介绍一些在CAD软件中实现精确绘图的方法和技巧。
1. 使用坐标系统:在CAD软件中,使用坐标系统可以使绘制图形更加准确。
通过确定每个点的坐标,可以精确地定位和测量图形的尺寸。
在开始绘图之前,确定一个合适的坐标原点,并使用坐标指令在图纸上画出坐标轴。
2. 使用绘图工具:CAD软件提供了各种绘图工具,如直线、圆、弧等,可以根据需要选择合适的工具进行绘图。
通过工具栏或命令行输入相应的命令,可以绘制出精确的几何形状。
3. 使用几何约束:CAD软件还提供了几何约束工具,用于保持绘图对象之间的特定关系。
通过添加约束,可以确保图形的几何关系得到保持,从而实现更准确的绘图。
常见的几何约束包括垂直、水平、平行、垂直和等距约束等。
4. 使用编组和分组:当绘制复杂图形时,为了方便编辑和处理,可以使用编组和分组功能。
编组将多个对象组合为一个整体,而分组则将相关对象分成组。
通过编组和分组,可以更容易地编辑和移动图形。
5. 使用图层:CAD软件通常包含图层功能,可以将不同类型的对象以及不同阶段的绘图分别放在不同的图层中。
通过使用图层功能,可以方便地隐藏或显示特定的对象,以及对不同的对象进行独立的编辑。
6. 使用偏移命令:偏移命令是CAD软件中一个非常有用的功能,它可以将绘图对象复制并平移一定的距离。
通过使用偏移命令,可以快速创建与原图形相似但尺寸有所不同的图形。
7. 使用阵列命令:阵列命令允许用户复制和排列多个对象,以创建一系列相同的对象或模式。
通过使用阵列命令,可以高效地绘制出具有重复模式的图形,例如阶梯、网格等。
8. 使用尺寸和标注:在CAD绘图中,为了使绘图结果更加准确和具有可读性,需要添加尺寸和标注。
CAD软件通常提供了尺寸和标注工具,可以方便地添加线性、角度、半径等不同类型的尺寸和标注。
在CAD绘图中实现精确度量的技巧
![在CAD绘图中实现精确度量的技巧](https://img.taocdn.com/s3/m/2b4664415bcfa1c7aa00b52acfc789eb172d9e17.png)
在CAD绘图中实现精确度量的技巧在CAD软件中进行精确度量是绘图工作中至关重要的一部分。
无论是进行建筑设计、机械制图还是其他领域的绘图工作,都需要准确测量各个元素的尺寸和距离。
下面,我将分享一些在CAD绘图中实现精确度量的技巧,希望能对读者有所帮助。
1. 使用CAD软件的测量工具CAD软件通常都提供了测量工具来帮助我们准确测量各种元素的尺寸和距离。
常见的测量工具包括直线测量、圆形测量、多边形测量等。
通过选择相应的工具并点击元素,软件将自动计算并显示出准确的尺寸或距离。
2. 控制绘图的精度设置CAD软件通常都具备精度设置功能,我们可以根据需要进行相应的调整。
通过设置精度,可以确保绘制出的图形尺寸和距离的精度达到我们的要求。
常见的精度设置包括小数点位数和尺寸标注单位等。
3. 使用吸附和捕捉工具CAD软件中的吸附和捕捉工具可以帮助我们更准确地绘制和测量图形。
吸附工具可以帮助我们将绘图图形对齐到指定的位置,而捕捉工具则可以帮助我们找到和选择特定的点、线或圆等元素。
通过使用这些工具,我们可以更轻松地测量和标记图形的尺寸。
4. 使用快捷键和命令熟悉CAD软件的快捷键和命令也是实现精确度量的关键。
通过掌握快捷键和命令,我们可以更高效地进行测量和标注工作。
例如,在AutoCAD中,使用"A"键可以快速启用直线测量工具,使用"R"键可以启用半径测量工具,使用"L"键可以启用长度测量工具等等。
了解这些快捷键和命令,能够加快我们的绘图速度并提高精度。
5. 使用参考尺寸和比例尺在绘图过程中,我们可以使用参考尺寸和比例尺来帮助我们实现精确度量。
参考尺寸是指通过已知的尺寸来推导出其他尺寸的方法。
比例尺则是指将实际物体缩小或放大绘制在纸面上时使用的比例。
通过灵活运用参考尺寸和比例尺,我们可以更准确地测量和标注图形。
通过运用以上的技巧,我们可以在CAD绘图中实现更加精确的度量。
如何绘制精确的地图和平面图
![如何绘制精确的地图和平面图](https://img.taocdn.com/s3/m/c5b19c5224c52cc58bd63186bceb19e8b9f6ec56.png)
如何绘制精确的地图和平面图绘制精确的地图和平面图一直是一项重要的技能,涵盖了许多领域,包括地理学、建筑设计、城市规划、测绘等。
精确的地图和平面图不仅可以提供具体的空间信息,还能帮助人们更好地理解和探索地球。
本文将探讨如何绘制精确的地图和平面图,并介绍一些常用的绘图工具和技巧。
一、选择合适的比例尺和投影方式绘制精确的地图和平面图首先需要选择合适的比例尺和投影方式。
比例尺是表示地图或平面图上物体尺寸与实际尺寸之间比例关系的比值,常用的比例尺有1:1000、1:5000、1:10000等。
选择合适的比例尺要根据绘制对象的大小和绘图目的来确定,如果绘制的是大型地理区域的地图,则可以选择较小的比例尺;如果绘制的是小范围的平面图,则可以选择较大的比例尺。
投影方式是将地球表面的三维模型映射到平面上的一种方法。
常用的投影方式有等面积投影、等角投影和等距投影。
不同的投影方式适用于不同的地理区域和绘图目的。
在选择投影方式时,需要考虑到地理区域的形状和大小、纬度和经度的分布等因素。
二、收集和整理地理数据绘制精确的地图和平面图需要收集和整理大量的地理数据。
地理数据可以来自于测量、遥感、地图制作和现场调查等多种途径。
收集到的地理数据需要进行处理和整理,包括数据的筛选、清洗、重采样等。
在整理地理数据时,还需要注意数据的来源、准确性和时效性等方面的问题,确保所使用的数据可靠和有效。
三、选择适当的绘图工具和软件绘制精确的地图和平面图需要使用适当的绘图工具和软件。
传统的绘图工具包括地图投影仪、量角器、直尺、圆规等,可以帮助实现准确的测量和绘制。
此外,还可以使用计算机上的地理信息系统(GIS)软件和绘图软件进行绘制,这些软件提供了丰富的绘图功能和工具,可以更加方便和高效地完成绘图任务。
四、运用正确的绘图技巧和方法绘制精确的地图和平面图需要掌握一些绘图技巧和方法。
其中包括准确测量和标注地理要素的位置和尺寸、正确选择符号和颜色表示不同的地理属性、合理安排图例和图注等。
CAD绘图技巧 设置精确的线型比例
![CAD绘图技巧 设置精确的线型比例](https://img.taocdn.com/s3/m/620f5dbb0342a8956bec0975f46527d3240ca634.png)
CAD绘图技巧:设置精确的线型比例在CAD软件中,设置精确的线型比例是非常重要的,这可以帮助我们更好地呈现绘图效果并准确地表达我们的设计意图。
下面将介绍一些实用的技巧,帮助您在绘图过程中设置精确的线型比例。
1.设置图纸比例在CAD绘图中,我们常常需要按比例绘制图纸,以确保设计的准确度。
首先,打开绘图框,然后选择适合的比例,例如1:100或1:50。
您可以根据实际需求选择合适的比例,以适应不同的绘图尺寸。
2.创建标准线型在绘图过程中,使用不同的线型可以清晰地表示不同的元素或构造。
可以通过以下步骤创建标准线型:首先打开线型管理器,然后点击“新建”按钮。
在弹出的对话框中,输入线型名称,并选择线型样式,例如对划线、实线或虚线等。
确保线型的比例符合实际尺寸,并点击“应用”和“关闭”按钮保存设置。
3.设置线型比例在CAD中,我们可以设置线型的比例,以确保绘图时线型的长度和间距都符合实际需求。
在CAD软件的设置中,可以调整线型比例的数值,例如将线型比例设置为0.5,线型的长度和间距将变为原来的一半。
您可以根据需要调整线型比例,以适应不同的绘图要求。
4.应用线型比例在绘图过程中,我们可以通过将线型比例应用于图层或对象,来实现不同线型的绘制。
首先,选择需要应用线型比例的图层或对象,然后打开线型属性对话框。
在对话框中,选择“线型比例”选项,并输入您希望的线型比例数值。
点击“应用”和“关闭”按钮,使设置生效。
5.调整线型比例如果您需要调整已经绘制好的线型比例,可以通过一些技巧进行调整。
首先,选择线型需要调整的线型或对象,然后打开线型属性对话框。
在对话框中,调整线型比例数值,并点击“应用”和“关闭”按钮,以完成线型比例的调整。
通过使用上述技巧,我们可以在CAD绘图中设置精确的线型比例,从而更好地表达我们的设计意图。
这些技巧能够帮助我们改善绘图效果,并确保线型的长度和间距符合实际尺寸。
在实际使用过程中,您可以根据需要灵活运用这些技巧,以满足不同的设计要求。
绘图环境设置与精确绘图
![绘图环境设置与精确绘图](https://img.taocdn.com/s3/m/1aff082026d3240c844769eae009581b6bd9bd81.png)
(一)图层特性管理器
AutoCAD2009通过“图层特性管理器”管理 图层,打开图形特性管理器的方法有4种:
功能区:“常用”选项卡“图层”面板 “图层特性”按钮。
命令: LIMITS ↙ 限
// 重新设置模型空间界
指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>: 0,0 ↙ // 设置绘图区域左下角坐标
指定右上角点 <420.0000,297.0000>: 297,210 ↙ // 设置绘图区域右上角坐标
由左下角和右上角所确定的矩形区域为图形界限,它
决定了能显示栅格的绘图区域。通常不改变图形界 限左下角的位置,只需给出右上角的坐标。
提示:
1.当绘图界限检查功能设置为“ON”时,如果 输入或拾取的点超出绘图界限,则操作将无法进行。
2.当绘图界限检查功能设置为“OFF”时,绘 制图形不受绘图范围的限制。
三、图层设置
在AutoCAD中,图层是用于组织管理图 形对象的主要工具,可以使用图层按功能 组织信息以及执行线型、颜色、线宽和其 它标准。
在“选择线型”对话框中的线型列表中选择所需线型, 单击“确定”按钮。
图3-7 “加载或重载线型”对话框
提示:
图层中设置的线型,默认全局和单个线型比例 为1。但一般应设置全局线型比例等于绘图比例因 子。可以通过选择“格式” “线型”命令,打开 “线型管理器”对话框,在“全局比例因子”文本 框中输入新的比例因子。为什么在绘图中,有时虚 线或细点划线不能正常显示,可能就是全局线型比 例设置不合适引起的。
CAD绘制精确尺寸的方法
![CAD绘制精确尺寸的方法](https://img.taocdn.com/s3/m/b2aa87fd8ad63186bceb19e8b8f67c1cfad6eef9.png)
CAD绘制精确尺寸的方法CAD(Computer-Aided Design)是一种广泛应用于设计和工程领域的计算机辅助设计软件。
对于需要精确尺寸的绘图工作而言,掌握CAD绘制精确尺寸的方法至关重要。
本文将介绍几种常用的CAD绘制精确尺寸的方法,供大家参考。
1. 使用绘图工具:CAD软件通常提供了一系列绘图工具,如线段、弧线、多边形等。
在绘制时,可以使用这些工具轻松绘制准确的图形。
例如,要绘制一条长度为10个单位的线段,可以选择线段工具,并在绘图界面上点击起始点和结束点,然后输入10作为长度。
2. 使用精确输入:CAD软件还通常提供了精确输入功能,使用户能够直接输入准确的尺寸数值。
通过启用精确输入选项,用户可以在绘图时直接输入需要的尺寸数值,以便绘制出精确的图形。
例如,在绘制一个矩形时,可以直接输入矩形的长和宽。
3. 使用尺寸限制:CAD软件通常还允许用户为绘图设定尺寸限制。
通过设置尺寸限制,用户可以确保绘制出的图形在一定的尺寸范围内。
在绘图时,CAD软件会根据设定的尺寸限制对绘图进行自动调整,以确保图形的尺寸精确度。
例如,可以设置一条线段的长度不得超过20个单位。
4. 使用精确放大:当需要绘制较小的图形或者进行细微调整时,可以使用CAD软件的放大功能。
通过放大绘图界面,可以更清晰地看到细节,并更准确地操作。
CAD软件通常提供了不同的放大倍数选择,用户可以根据需要选择合适的放大倍数。
5. 使用格点:CAD软件通常提供了格点显示功能,可以将绘图界面划分为格点来辅助绘图。
当需要进行精确绘图时,可以利用格点来对齐线段、矩形等图形,确保其尺寸的准确性。
6. 使用辅助工具:为了更好地控制绘图尺寸的精确性,CAD软件通常还提供了各种辅助工具,如自动吸附、对称绘制、偏移等工具。
这些工具可以帮助用户在绘图时更精确地定位和绘制图形,从而保证绘制出的图形尺寸的准确性。
综上所述,CAD绘制精确尺寸的方法包括使用绘图工具、精确输入、尺寸限制、精确放大、格点辅助以及辅助工具等。
如何进行精确测量和绘图
![如何进行精确测量和绘图](https://img.taocdn.com/s3/m/9526822e793e0912a21614791711cc7931b77808.png)
如何进行精确测量和绘图精确测量和绘图是许多领域中至关重要的技能。
无论是在建筑、工程、制造业、地理学还是科学研究等领域,都需要准确地测量和绘制各种参数和图形。
在本文中,我们将探讨如何进行精确测量和绘图,并分享一些实用的技巧和方法。
首先,精确测量是进行精确绘图的基础。
在进行测量时,我们应该选择合适的测量工具和方法。
例如,在测量长度时,我们可以使用尺子、卷尺或激光测距仪等工具。
在测量角度时,我们可以使用角度尺或经纬仪等工具。
确保使用的工具和方法能够提供足够的精度和准确性。
如果我们需要进行更复杂的测量,如三维空间的测量,我们可以考虑使用测量仪器和技术,如全站仪或激光扫描仪。
其次,为了进行精确绘图,我们需要选择合适的绘图工具和软件。
在传统的绘图中,我们可以使用铅笔、钢笔、直尺和圆规等工具。
这些工具可以帮助我们在纸上或绘图板上绘制出精确的线条和形状。
然而,在现代科技的帮助下,我们也可以使用计算机辅助设计(CAD)软件进行绘图。
CAD软件可以提供更高的精度和灵活性,并且允许我们轻松地进行修改和编辑。
在进行绘图之前,我们应该明确绘图的目的和要求。
这将帮助我们选择正确的绘图方法和工具。
例如,如果我们需要绘制建筑平面图,我们需要考虑比例尺和标注等因素。
如果我们需要绘制科学实验的数据图表,我们需要选择合适的图表类型和坐标轴刻度。
明确目的和要求将有助于我们确保绘制出准确、清晰和易于理解的图形。
此外,绘图的精确性也取决于我们的观察力和技巧。
当我们观察和测量现实世界中的物体和场景时,我们应该注重细节并减少误差。
例如,在观察建筑物时,我们应该注意各种细节,如门窗位置、尺寸和比例。
在绘制图形时,我们应该使用适当的测量工具和绘图工具,并遵循正确的操作步骤。
此外,绘图的精确性还取决于我们的耐心和耐心,因为一些复杂的图形可能需要花费更多的时间和努力来绘制。
最后,进行精确测量和绘图是一个不断学习和实践的过程。
我们应该不断提高自己的技术和技能,并与其他专业人士交流和分享经验。
CAD绘图中的精确度控制技巧
![CAD绘图中的精确度控制技巧](https://img.taocdn.com/s3/m/9569a31c3a3567ec102de2bd960590c69ec3d832.png)
CAD绘图中的精确度控制技巧CAD软件是一种广泛应用于工程设计和制图的工具。
在CAD绘图中,精确度控制是非常重要的,它直接关系到设计的准确性和可靠性。
本文将介绍一些CAD绘图中的精确度控制技巧,帮助读者提高绘图的准确度。
首先,选择合适的尺寸精度。
在CAD软件中,我们可以设置尺寸精度,即小数点后的位数。
这取决于设计的要求和实际情况。
一般来说,对于一般的机械设计,保留两位小数是足够的。
然而,对于需要高精度的设计,可能需要将尺寸精度设置为更高的位数,以确保设计的准确性。
其次,正确使用坐标系统。
在CAD绘图中,使用正确的坐标系统对于保证绘图的准确性非常重要。
在开始绘图之前,应该明确选择使用全局坐标系还是局部坐标系。
全局坐标系是CAD软件中默认的坐标系,它使用底部左侧的原点作为原点,并以水平方向为X轴,垂直方向为Y轴。
而局部坐标系则是相对于当前正在绘制的实体或对象的坐标系。
正确选择坐标系可以确保绘图的准确性和一致性。
另外,正确使用捕捉和吸附功能。
CAD软件通常具有捕捉和吸附功能,用于将绘图对象精确地对齐和定位。
捕捉功能可以将鼠标指针锁定在特定的参考点上,以帮助绘制精确的图形。
吸附功能则可以将鼠标指针自动吸附到其他对象的关键点上,使得对齐和定位更加准确。
正确使用这些功能可以避免绘图过程中的误差和不准确性。
此外,使用参数化和约束功能。
CAD软件中的参数化和约束功能可以帮助设计师在绘图过程中保持精确度。
参数化功能允许设计师通过定义参数和公式来控制绘图对象的大小和位置。
这样,当参数发生变化时,绘图对象会自动更新。
约束功能则可以将对象的大小、位置和关系锁定,以确保绘图对象保持一致和准确。
合理利用参数化和约束功能可以提高绘图效率,同时保持绘图的准确性。
最后,正确使用CAD软件的编辑工具。
在CAD绘图过程中,难免会出现一些小的错误或调整需求。
此时,正确使用CAD软件的编辑工具可以帮助我们快速修正错误并调整绘图。
例如,移动、复制、旋转和缩放工具可以帮助我们调整绘图对象的位置和大小,使其更符合要求。
为CAD绘图设置精确图纸大小和缩放的方法
![为CAD绘图设置精确图纸大小和缩放的方法](https://img.taocdn.com/s3/m/144bede4a48da0116c175f0e7cd184254b351bf3.png)
为CAD绘图设置精确图纸大小和缩放的方法在使用CAD软件进行绘图设计时,精确的图纸大小和缩放是非常重要的。
合理设置图纸大小可以确保打印或输出的图纸保持正确的比例,而正确的缩放则能够使图纸的细节更加清晰可见。
下面将介绍几种在CAD软件中设置精确图纸大小和缩放的方法。
1. 设置图纸比例在开始绘制图纸之前,首先需要设置图纸的比例。
一般来说,图纸的比例以百分数表示,例如1:50表示实际尺寸与图纸上绘制的尺寸之间的比例为50分之1。
在CAD软件中,可以通过以下步骤设置图纸的比例:a) 打开CAD软件并创建新的绘图文件。
b) 在绘图区域内选择“格式”菜单中的“单位”选项。
c) 在“单位”选项中,选择合适的单位(例如毫米、厘米、英寸等)。
d) 在“单位”选项下方的“比例”框中输入所需的比例,例如1:50。
e) 点击“确定”按钮保存设置。
2. 设置图纸尺寸除了图纸比例,还需要设置图纸的实际尺寸。
在CAD软件中,可以通过以下步骤设置图纸的尺寸:a) 打开CAD软件并创建新的绘图文件。
b) 在绘图区域内选择“格式”菜单中的“图纸设置”选项。
c) 在“图纸设置”对话框中,选择合适的图纸尺寸,例如A4、A3、Letter等。
d) 如果需要,可以在“自定义大小”选项中输入所需的图纸尺寸。
e) 点击“确定”按钮保存设置。
3. 缩放图纸在CAD软件中,经常需要对图纸进行缩放操作,以便更好地展示图纸的细节。
下面是几种常用的缩放图纸的方法:a) 使用缩放命令:在CAD软件中,可以使用缩放命令对图纸进行缩放操作。
只需输入“Z”命令,然后选择合适的缩放比例即可。
例如,输入“Z”命令后选择“0.5”表示将图纸缩小到原来的一半大小。
b) 使用滚轮缩放:在CAD软件中,可以利用鼠标滚轮进行图纸的放大和缩小操作。
只需在绘图区域内进行鼠标滚轮的上下滚动即可实现缩放。
4. 打印图纸最后,当图纸绘制完成后,我们需要打印或输出图纸。
在CAD软件中,可以通过以下步骤打印图纸:a) 选择“文件”菜单中的“打印”选项。
运用CAD进行绘制控制和数值精度的技巧
![运用CAD进行绘制控制和数值精度的技巧](https://img.taocdn.com/s3/m/caa9e186f021dd36a32d7375a417866fb84ac097.png)
运用CAD进行绘制控制和数值精度的技巧在使用CAD(计算机辅助设计)软件进行绘制时,如何控制绘图的精度和准确性是非常重要的。
本文将介绍一些运用CAD进行绘制控制和数值精度的技巧,帮助您在绘图过程中获得更好的效果。
1.选择合适的绘图单位:在CAD软件中,我们可以选择不同的单位来进行绘图。
选择合适的单位对于绘图结果的精确性非常重要。
如果需要进行精细绘图,建议选择毫米或者厘米作为绘图单位,这样可以提高绘图的精度。
如果是绘制大型的建筑物或者地图,可以选择米作为单位。
2.控制绘图的精度:CAD软件通常提供了一些设置,可以控制绘图的精度。
在进行精确绘图时,我们可以将绘图精度设置为较高的数值,例如0.001毫米,这样可以保证绘图结果更加准确。
对于一些一般性的绘图,可以将绘图精度设置为0.01毫米。
3.使用辅助线和构造线:在绘制复杂图形时,使用辅助线和构造线可以帮助我们更准确地定位和绘制图形。
辅助线和构造线可以根据需要在绘图界面上添加,临时使用,并在完成绘图后删除。
4.使用CAD软件的捕捉和对齐功能:CAD软件通常具有捕捉和对齐功能,可以帮助我们在绘图时进行精确定位。
通过打开捕捉功能,可以将绘图光标对齐到指定的点、线或者对象上。
对齐功能可以帮助我们将图形的一些特定部分对齐到指定的位置,保证绘图的准确性。
5.合理使用CAD软件的自动吸附功能:CAD软件通常具有自动吸附功能,可以根据需要将光标吸附到指定的点、线或者对象上,这样可以保证绘图的准确性。
但在使用自动吸附功能时,也需要注意选择合适的吸附点,以避免产生不准确的结果。
6.设置合适的图层和线型:在绘图时,我们可以设置不同的图层和线型,这样可以更好地控制绘图的显示效果和精度。
合理设置图层和线型可以帮助我们将不同的图形元素分开显示,并且可以根据需要进行编辑和修改。
7.使用CAD软件的精确绘图工具:CAD软件通常提供了一些精确绘图工具,例如画圆、画线等。
使用这些工具可以帮助我们更准确地绘制图形,并且可以根据需要调整图形的尺寸和形状。
CAD绘图精度调整方法
![CAD绘图精度调整方法](https://img.taocdn.com/s3/m/4c553524793e0912a21614791711cc7931b778ed.png)
CAD绘图精度调整方法CAD(Computer-Aided Design,计算机辅助设计)是一种广泛应用于工程和设计领域的软件工具。
它能够提供精确的绘图功能,帮助设计师和工程师创建高质量的设计图纸。
在使用CAD软件时,精确度调整是非常重要的。
本文将介绍一些CAD绘图精度调整的方法。
1. 单位设置:在CAD软件中,我们可以通过设置正确的绘图单位来确保绘图精度。
打开CAD软件后,在菜单栏上找到“格式”或“选项”等选项,然后选择“单位”设置。
在单位设置中,选择适合当前工程的单位,比如毫米、英尺等。
正确设置单位可以确保绘图的准确度。
2. 网格设置:网格是CAD软件上的一个辅助工具,用于帮助绘图时对齐和调整位置。
通过调整网格设置,我们可以更好地控制绘图精度。
在CAD软件中,找到网格设置选项,可以调整网格的间距和颜色等参数。
根据需要,我们可以将网格间距调整到合适的程度,以满足绘图的需求。
3. 线型设置:CAD软件中的线型设置非常重要,它可以决定绘图线条的样式和宽度。
通过选择合适的线型,我们可以调整绘图线条的精度和清晰度。
在CAD软件中,找到线型设置选项,可以选择不同的线型,比如实线、虚线、点线等。
根据绘图的要求,选择适当的线型可以使绘图更加精确和清晰。
4. 工具使用技巧:除了以上的设置调整外,还有一些工具使用技巧可以帮助提高CAD绘图的精度。
比如,使用捕捉工具可以帮助我们在绘图过程中准确地定位和选择点。
另外,使用对象捕捉可以帮助我们将图形对齐到其他图形或参考点上。
这些工具的正确使用可以提高绘图的准确性和精度。
5. 定期检查和修正错误:在绘图过程中,我们应该定期检查和修正可能存在的错误。
比如,检查图形是否闭合,是否有重叠的线条等。
如果发现错误,及时进行修正,以确保绘图的准确性和精度。
绘图精度对于CAD软件的应用非常重要。
准确的绘图可以帮助设计师和工程师更好地理解和实现他们的设计意图。
通过正确设置绘图单位,调整网格、线型和使用工具等方法,我们可以提高CAD绘图的精度。
初二尺规作图五个方法
![初二尺规作图五个方法](https://img.taocdn.com/s3/m/e2c8de7b76232f60ddccda38376baf1ffc4fe39d.png)
初二尺规作图五个方法
尺规作图,是一种利用尺规来绘制图形的一种方法。
它包括五种方法:
一、直线图法:用尺规将两个点之间的直线绘制出来,即可构成图形。
可以用来绘制简单的几何图形,如矩形、梯形、三角形等。
二、折线图法:用尺规将多个点之间的折线绘制出来,即可构成图形。
可以用来绘制复杂的曲线图形,如抛物线、椭圆等。
三、圆弧图法:用尺规将一个圆或一些圆弧绘制出来,即可构成图形。
可以用来绘制圆形的几何图形,如圆、圆环等。
四、线环图法:用尺规将一个线环绘制出来,即可构成图形。
可以用来绘制复杂的几何图形,如圆环、环形等。
五、投影法:用尺规将投影绘制出来,即可构成图形。
可以用来绘制立体图形,如体积图、投影图等。
以上就是尺规作图的五种方法。
尺规作图是一种简单实用的绘图方法,可以用来绘制各种几何图形和立体图形。
它的最大优势在于可以准确控制作图的尺寸和准确性,从而获得精确的图形。
由于尺规作图的优点,在日常工作中,它被广泛应用于设计图纸、绘制图形等方面。
尺规作图的五种方法都是绘图中必不可少的工具,因此,在绘制图形时,应该根据自身的需求充分考虑这五种方法,以求最佳的作图效果。
提高CAD绘图精度的10个技巧
![提高CAD绘图精度的10个技巧](https://img.taocdn.com/s3/m/ab25bf37f02d2af90242a8956bec0975f565a444.png)
提高CAD绘图精度的10个技巧CAD(Computer-Aided Design)是现代设计师经常使用的绘图工具,它可以帮助我们快速准确地创建和编辑图形。
然而,为了保证绘图的精度和准确性,我们需要掌握一些技巧。
下面是提高CAD绘图精度的10个技巧,希望对大家有所帮助。
1.使用准确的尺寸单位:在开始绘图之前,确保你选择了合适的尺寸单位。
根据具体项目的要求,选择正确的单位(例如英寸、厘米或毫米),这样可以避免尺寸的混淆和错误。
2.利用对象捕捉功能:CAD软件通常都有对象捕捉功能,可以帮助我们在绘制和编辑过程中捕捉到准确的位置点。
通过打开对象捕捉选项,例如端点、中点、交点等,可以确保绘制的图形能够对齐到正确的位置。
3.使用准确的绘图命令:学会使用准确的绘图命令是提高CAD绘图精度的关键。
例如,使用直线命令绘制直线,使用圆弧命令绘制曲线等。
熟悉并正确使用各种绘图命令,能够有效地保证绘制的图形的准确性。
4.使用图层管理:合理使用图层管理功能可以提高绘图的可读性和精度。
通过将不同类型的元素放置在不同的图层上,可以更好地组织和管理绘图文件,并确保每个元素都被正确处理。
5.精确输入数值:当需要输入具体数值时,务必输入准确的数值。
CAD软件通常提供精确输入数值的方式,例如通过键盘输入。
保持输入数值的准确性可以避免出现尺寸偏差和误差。
6.使用约束(Constraint):CAD软件通常都提供了约束功能,可以帮助我们在绘制和编辑过程中保持图形的准确性。
通过添加约束,例如水平约束、垂直约束等,可以确保绘制的图形符合设计要求。
7.使用辅助线:当需要绘制复杂的图形时,使用辅助线可以提高绘图的准确性。
通过在绘图过程中添加辅助线来辅助定位和绘制,可以确保图形的各个部分相对位置的准确性。
8.检查和修复不规则图形:在绘图完成后,使用软件的检查和修复工具来查找和纠正不规则图形。
比如,修复不闭合的图形、合并重叠的线段等。
这可以大大增强绘图精度。
第04章精确绘图方法
![第04章精确绘图方法](https://img.taocdn.com/s3/m/04e9bdb26394dd88d0d233d4b14e852458fb39c2.png)
10
4.2.2 使用捕捉的要点
在AutoCAD中,使用SNAP命令也可以设置捕捉。
4.2.3 使用栅格的要点
在AutoCAD中,使用Grid命令也可以设置栅格显示及间距。
4.2.4 使用正交模式
在“正交”模式,使用光标只能绘制水平直线或垂直直线,此 时只需要输入直线的长度,移动鼠标确定直线的方向即可。
6
4.1.6 在不同视口中设置UCS
在AutoCAD中,当绘图窗口中含有多个视口时,为了便于编 辑对象,可以为每个视口定义不同的UCS,如图4-4所示。
7
4.1.7 命名用户坐标系
在UCS对话框的“命名UCS”选项卡中,可以在UCS列表 中选中“世界”、“上一个”或某个UCS,然后单击“置为当 前”按钮,将其置为当前坐标系,这时在该UCS前面将显示 “ ”标记。
在AutoCAD中,也可以使用“对象捕捉”工具栏中的工具随时 打开捕捉。“对象捕捉”工具栏如图4-7所示。
12
13
4.3.2 设置运行捕捉模式和覆盖捕捉模式
在“草图设置”对话框的“对象捕捉”选项卡中,设置的对 象捕捉模式始终处于运行状态,直到关闭它们为止,我们将这种 捕捉模式称为运行捕捉模式。
如果要临时打开捕捉模式,可以在点的输入提示下输入关键 字(如MID、CEN、QUA等)或选择“对象捕捉”工具栏中的工 具,我们将这种捕捉模式称为覆盖捕捉模式,它仅对本次捕捉点 有效,在命令行中显示一个“于”标记。
4.3.3 设置对象捕捉参数
选择“工具”>“选项”菜单,在“选项”对话框的“草图”选 项卡中可设置一些与捕捉相关的参数。
14
4.4 使用自动追踪精确定位
在AutoCAD中,相对图形中的其他点来定位点的方法称为 追踪。使用自动追踪功能可按指定角度绘制对象,或者绘制与其 他对象有特定关系的对象。当自动追踪打开时,可以利用屏幕上 出现的追踪线在精确的位置和角度上创建对象。自动追踪包含极 轴追踪和对象捕捉追踪。
实现CAD中精确测量和刻度绘制的方法
![实现CAD中精确测量和刻度绘制的方法](https://img.taocdn.com/s3/m/1818680ce418964bcf84b9d528ea81c759f52e6a.png)
实现CAD中精确测量和刻度绘制的方法CAD(计算机辅助设计)软件是现代工程设计中不可或缺的工具。
在使用CAD软件进行设计和绘图时,精确的测量和刻度绘制是非常重要的。
本文将介绍如何在CAD软件中实现精确测量和刻度绘制的方法。
第一步是选择正确的单位系统。
CAD软件通常提供了多种单位系统供用户选择,如英制和公制。
在选择单位系统时,应根据实际需要和工程要求来决定。
选择正确的单位系统可以保证测量和绘制结果的准确性。
第二步是正确设置CAD软件的精度和容差。
在CAD软件中,可以设置线段、角度和尺寸的精度和容差。
通过设置适当的精度和容差值,可以确保CAD软件在测量和绘制时的准确性和一致性。
第三步是使用CAD软件提供的测量工具。
准确测量是设计的基础,CAD软件提供了测量工具来帮助用户实现精确测量。
常见的测量工具包括直线测量、半径测量、角度测量等。
通过使用这些测量工具,用户可以轻松地测量和检查设计中的各个要素。
第四步是使用CAD软件提供的刻度绘制工具。
刻度绘制是进行CAD设计和绘图的重要环节。
CAD软件提供了各种绘制和标注工具,例如直线、圆、矩形、文本等。
在使用这些绘制工具时,用户可以根据实际需要设置刻度和尺寸,确保绘制结果的准确性。
除了以上的基本方法外,还有一些实用的技巧可以帮助用户实现精确测量和刻度绘制。
首先,可以使用CAD软件提供的参考线和参考点来辅助测量和绘制。
通过创建和使用参考线和参考点,用户可以更加准确地确定测量和绘制的位置和尺寸。
其次,可以使用CAD软件提供的对齐工具来保证绘图的对称性和一致性。
通过对齐工具,用户可以轻松地调整和对齐绘图中的各个元素,从而实现精确的刻度绘制。
总之,CAD软件是现代工程设计中不可或缺的工具,实现精确测量和刻度绘制是使用CAD软件的基本要求。
通过正确设置单位系统、精度和容差,使用CAD软件提供的测量工具和刻度绘制工具,并结合实用的技巧,用户可以轻松地实现CAD中的精确测量和刻度绘制。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
编号成果类型所属专业(课程)主题发表刊物刊期教案计算机CAD 软件应用精确绘图方法理论授课教案(首页)授课日期班级课题:精确绘图方法教学目的要求:1、掌握如何通过常用的指定坐标法绘制图形,在不输入坐标的情况下快速、精确地绘制图形。
2、掌握各种精确绘图手段,并能够利用它们进行精确绘图。
教学重点、难点:1、了解坐标系的创建、表示方法,掌握如何设置和使用极轴追踪和极轴捕捉,从而快速绘制倾斜直线。
2、了解对象捕捉和对象捕捉追踪的使用方法。
授课方法:任务驱动法、实例演示法、分组讨论法、练习法教学参考及教具(含多媒体教学设备): 1 、软件教程书籍、软件练习习题图册 2 、软件教学课件及示范视频、多媒体电教设备授课执行情况及分析:通过讲解和上机操作练习,学生基本能够掌握精确绘图方法。
巡回指导过程中,发现同学们的绘图方法和步骤不尽相同,基本有自己的绘图思路,整体效果良好,课堂气氛活跃,大部分同学们可以独立完成课堂作业。
板书设计或授课提纲§ 4 精确绘图方法AutoCAD的坐标系设置绘图单位与绘图边界使用栅格、捕捉和正交辅助定位通过捕捉图形几何点精确定位点使用追踪精确定位点动态输入与选择预览教学环节教学内容教学方法及时间分配组织教学 1. 问候,检查学生出勤情况2. 检查学生课前准备情况考勤登记与手工画图相比,使用AutoCAD画图的导入新课优势之一在于它为用户提供了众多辅助画5 分图手段。
例如,利用坐标可轻松定位点,利用捕捉和栅格可控制光标的精确移动,提问互利用正交和极轴追踪可绘制水平、垂直或动,引导倾斜直线等。
这一章我们就来细细讲述各学生进入种精确绘图方法。
学习角色§4精确绘图方法一. AutoCAD 的坐标系默认情况下, AutoCAD自动将当前坐标系设置为世界坐标系,即 WCS,它包括 X 轴和 Y 轴。
如果在三维空间工作,还有一个 Z轴。
在用户界面的底部状态栏左侧显示了当前光标所在位置的三维坐标值,同时在图形编辑窗口显示了坐标系图标,以指明当前坐标系的性质。
教学环节教学内容及时间分配进行新课65分坐标系指示图标关标所在位置的坐标值如果坐标系原点(即(0, 0)点)未在当前视图,坐标系图标将显示在当前视图的左下角。
同时,会在坐标轴的交汇处显示一个“口”形标记。
如果坐标系原点位于当前视图,则坐标系图标将显示在坐标系原点处。
同时,会在坐标轴的交汇处显示一个“田”形标记。
坐标系原点未在当前视图时的 WCS 图标,此时在坐标轴的交汇处显示坐标系原点位于当前视图时的 WCS 图标,此时在坐标轴的交汇处显示了一个“田”形标记教学方法详细讲解重点讲解示范指导及时间分配在 AutoCAD 中,为了能够更好地辅助绘图,用户经常需要修改坐标系的原点和方向,这时世界坐标系 WCS将变为用户坐标系UCS。
U UCS原点可以移动,而 X、Y、Z 轴方向都可以旋转,甚至可以依赖于图形中某个特定对象来确定UCS。
尽管 UCS中 3 个坐标示范讲解轴之间仍然互相垂直,但在坐标原点及坐标轴方向上有了更大的灵活性。
另外,UCS 图标中不再有“口”或“田”形标记。
UCS 坐标系图标二、设置绘图单位与绘图边界1、设置绘图单位使用AutoCAD 绘图时,其默认长度类型为小数,且小数精度为 4 位;其默认角度类重点讲解型为十进制度数,且为整数。
及时间分配选择【格式】 >【单位】菜单,或直接执行UNITS命令,可以重新设置画图时的长度和角度类型与精度,此时系统将显示“图形单位”对话框。
详细讲解“图形单位”对话框2、设置绘图边界使用AutoCAD 画图时,为了防止出错,可通过设置图形界限(LIMITS )来指示有效绘图区域。
要设置绘图界限,可选择【格式】 >【图形界限】菜单,或直接在命令行示范指导中输入LIMITS 。
此时系统将给出如下提示:指定左下角点或[开(ON)/关(OFF)] <0.0000,0.0000>:指定右上角点<420.0000,297.0000>:及时间分配注:在命令提示下输入“ON ”或“OFF ”,可打开或关闭图形界限.当图形界限状态为“开”时,绘制图形时将无法在图形界限外拾取点;当状态为“关”时,绘图操作将不受图形界限的影响.三、使用栅格、捕捉和正交辅助定位在绘制图形时,我们往往难以使用光标准确定位,这时可以使用系统提供的栅格、捕捉和正交来辅助定位。
1、设置捕捉( snap)与栅( grid )在 AutoCAD 中,捕捉功能分为两种:一种是自动捕捉功能,一种是目标捕捉功能。
前者是用于设定光标移动间距,以提高绘图的精度。
后者将在下节详述。
栅格是一些标定位置的小点,使用它可以提供详细直观的距离和位置参照。
间距不能设置太讲解小,否则将导致图形模糊及屏幕重画太慢,甚至无法显示栅格。
选择【工具】 >【草图设置】菜单,在打开的“草图设置”对话框的“捕捉和栅格”选项卡中,可以设置捕捉和栅格的相关参数。
其中,设置捕捉时应注意以下几点:( 1)启用捕捉:使用该复选框,可以打开或关闭捕捉方式。
单击状态栏中的“捕捉”及时间分配按钮可以达到同样的目的。
( 2)捕捉:在该设置区中,可以设置捕捉示范指导X、 Y 轴间距、角度和基点X、 Y 坐标。
(3)捕捉类型和样式:在该设置区中可以选择捕捉类型是栅格捕捉还是极轴捕捉。
如果选择“栅格捕捉”,还可以选择矩形捕捉或等轴测捕捉;如果选择“极轴捕捉” ,还可利用“极轴间距”编辑框设置极轴捕捉间距。
详细讲解“草图设置”对话框2、使用正交模式打开“正交”模式后,系统将限制鼠标只能水平或垂直方向上拾取点。
因此,示范指导“正交”模式通常用于辅助绘制水平或垂直线段。
及时间分配通过单击状态栏上的“正交”按钮、执行ORTHO命令、按【 Ctrl+L 】键或按【 F8】键可打开或关闭正交模式。
四、通过捕捉图形几何点精确定位点在 AutoCAD 中,使用对象捕捉可以将指定点快速、精确地限制在现有对象的确切位置上(例如圆心、中点、交点或端点等),而不必知道坐标或绘制辅助线。
示范指导1、对象捕捉模式详解要启用或关闭对象捕捉,可以单击状态拦中的“对象捕捉”按钮。
要设置对象捕捉模式,可以使用“草图设置”对话框的“对象捕捉”选项卡,并通过选择“对象捕捉模式”设置区中的相应复选框来打开或关闭对象捕捉模式。
下面简要介绍常用捕捉模式的特点。
端点( END):捕捉直线、圆弧或多段线等几何对象的端点。
重点讲解中点( MID):捕捉直线、多段线或圆弧的中点。
交点( INT ):该方式用来捕捉对象的交点,该交点可以是真实交点,也可以是延长对象后的虚拟交点。
该捕捉模式不及时间分配能和捕捉外观交点模式同时有效。
外观交点( APP):在 2D 空间中,捕捉外观交点和捕捉交点模式是等效的。
该捕捉模式可以捕捉3D空间中两个对象的视图交点(这两个对象实际上不一定相交,但看上去相交)。
捕捉延伸点(EXT):当光标移出对象端点并顺着对象轨迹移动时,系统将显示沿对象轨迹延伸出来的虚拟轨迹,此时单击即可拾取延伸点。
圆心( CEN):捕捉圆弧、圆或椭圆的中心。
象限点( QUA):捕捉圆弧、圆或椭圆上 0°、 90°、 180°或 270°处的点。
详细介绍切点(TAN):捕捉与圆、椭圆或圆弧相切的切点,用来绘制切线。
垂足(PER):捕捉与选定对象垂直的点,用来绘制垂直线。
平行线(PAR):用于捕捉与选定对象平行的点,用于绘制平行线。
插入点(INS):用来捕捉文本或图块的插入点。
节点(NOD):捕捉点对象,包括尺寸的定义点。
及时间分配最近点( NEA):捕捉对象上最近的点,一般是端点、垂足或交点。
2、关于自动捕捉模式与临时捕捉模式对象捕捉模式有两种:一种是自动捕捉模式,另一种是临时捕捉模式。
示范讲解自动捕捉模式与临时捕捉( 1)自动捕捉模式打开自动捕捉模式后,绘图时对象捕捉状态始终有效,直至关闭为止。
要打开或关闭自动捕捉模式,可单击状态栏上的按钮;要设置自动捕捉模式,可使用“草图设置”对话框。
( 2)临时捕捉模式绘制或编辑图形时,如果选择了临时捕捉模式,则该捕捉模式仅用于当前选择。
并且操作结束后,临时捕捉模式自动失效。
要打开临时捕捉模式,可以在点输入提示下输入关键字(如MID、CEN、 QUA等)或选择“对象捕捉”工具栏中的工具。
详细介绍及时间分配对象捕捉工具栏另外,如果设置了临时捕捉模式,则示范其优先级将高于自动捕捉模式,因此,临讲解时捕捉模式又称覆盖捕捉模式。
3、设置对象捕捉参数选择【工具】 >【选项】菜单,在“选项”对话框的“草图”选项卡中可设置对象捕捉参数。
通过调整对象捕捉靶框,可以只对落在靶框内的对象使用对象捕捉。
靶框大小应根据选择的对象、图形的缩放设置、显示分辨率和图形的密度进行设置。
此外,还可通过设置确定是否显示捕捉标记、自动捕捉标记框的大小和颜色、是否显示自动捕捉靶框等。
在“选项”对话框中设置对象捕捉参数及时间分配五、使用追踪精确定位点在 AutoCAD 中,相对图形中其他点来定位点的方法称为追踪。
使用追踪功能可按指定角度绘制对象,或绘制与其他对象有特定关系的对象。
当追踪打开时,可利用屏幕上出现的追踪线在精确的位置和角度上创建对象。
自动追踪包含极轴追踪和对象捕捉追踪,可通过单击状态栏上的按钮或“对象捕捉”按钮打开或关闭追踪模式。
举例介绍六、动态输入与选择预览选择【工具】 >【草图设置】菜单,打开“草图设置”对话框,在“极轴追踪”选项卡中可以启用或关闭极轴追踪,设置极轴角增量或特定角度的极轴角,以及设置极轴角测量方式等。
例如,如果设置极轴的“增量角”为 30,则在绘制图形时可沿0°(X轴正向)、30°、 60°、 90°( Y 轴正向)等方向进行详细讲解追踪。
1、使用动态输入功能当我们利用LINE命令绘制直线时,在单击确定直线起点后移动光标,将在光标及时间分配附近显示光标所在位置的尺寸标注。
当我们利用LINE 命令绘制直线时,在单击确定直线起点后移动光标,将在光标附近显示光标所在位置的尺寸标注。
此外,如果编辑图形时光标位于极轴,还将显示光标所在位置的相对极坐标。
2、使用选择预览利用选择预览可以帮助我们快速选择重点对象,以及判断对象的性质。
例如,下图讲解中显示了两条折线,尽管表面上看不出其区别,但它们的类型其实是不同的,左侧折线为由多条直线构成的折线,右侧折线为多段线(一种可以同时包含直线和圆弧的对象)。
尽管我们无法直接通过观察判断对示范象的性质,但只要将光标移至对象,对象指导的“狐狸尾巴”就露出来了,如图所示,这便是选择预览的“功劳”。
选择预览效果及时间分配巩固新课5 分通过绘制练习让学生来巩固本节课所学内容。
