驱动桥的工作原理
驱动桥原理
驱动桥原理
驱动桥原理是一种电子电路,用于控制电机的运转。
它通常由四个开关管组成,分别称为H桥。
这四个开关管按一定顺序开关,可以改变电源电压的极性和大小来实现电机的正反转、调速以及制动等功能。
驱动桥原理的核心是利用开关管的导通和断开来实现对电机的控制。
当其中两个开关管导通,另外两个开关管断开时,电机将以一定方向旋转;当导通和断开的开关管交替切换时,电机则会实现快速转动。
通过改变开关管的导通和断开时间,可以实现调速效果。
驱动桥原理中的开关管通常由晶体管、场效应管或集成电路等器件组成。
这些器件的导通和断开由控制信号来控制,控制信号可以来自于微控制器、模拟电路或其他外部设备。
在驱动桥原理中,为了保护电源和电机,通常还会加入电流检测、过压保护、过温保护等保护电路。
这些保护电路可以及时检测到异常情况,并通过控制信号来切断电源,从而避免电机和驱动桥的损坏。
总之,驱动桥原理是一种通过调整开关管的导通和断开来实现对电机控制的电路。
它广泛应用于各种电机驱动系统中,如机器人、汽车、船舶等。
通过合理设计和控制,驱动桥可以实现电机的正反转、调速等功能,从而满足各种应用需求。
驱动桥原理图
驱动桥原理图驱动桥是一种用于控制电机或其他电动设备的电路,它可以实现电机的正转、反转以及制动等功能。
在电动车、工业机械等领域广泛应用,是现代电气控制领域的重要组成部分。
本文将介绍驱动桥的原理图及其工作原理。
驱动桥原理图主要由功率电路和控制电路两部分组成。
功率电路包括电源模块、MOS管和电机,控制电路包括驱动芯片、电流传感器、电压传感器等。
下面我们将对这两部分进行详细介绍。
首先是功率电路部分。
电源模块为整个电路提供电源,MOS管是功率开关管,可以控制电机的正转和反转。
电机是驱动桥的输出部分,根据MOS管的导通与截止状态,实现电机的正转、反转和制动。
功率电路的设计需要考虑电机的功率、电压、电流等参数,以确保电路能够正常工作。
其次是控制电路部分。
驱动芯片是控制电路的核心部分,它接收外部控制信号,并通过内部逻辑电路控制MOS管的导通与截止。
电流传感器和电压传感器用于监测电机的电流和电压,以实现对电机的闭环控制。
控制电路的设计需要考虑信号的精确度、抗干扰能力以及系统的稳定性。
驱动桥的工作原理是通过控制MOS管的导通与截止状态,实现对电机的控制。
在正转状态下,控制芯片输出相应的信号,使得MOS管导通,电机正转;在反转状态下,控制芯片输出相应的信号,使得MOS管导通,电机反转;在制动状态下,通过控制MOS管的导通与截止,实现对电机的制动。
同时,通过电流传感器和电压传感器监测电机的电流和电压,实现对电机的闭环控制,提高系统的稳定性和精度。
总之,驱动桥是一种重要的电机控制电路,它通过功率电路和控制电路实现对电机的控制。
在实际应用中,需要根据具体的要求设计合适的驱动桥原理图,并考虑功率、电压、电流、稳定性等因素,以确保电路能够正常、稳定地工作。
希望本文对驱动桥的原理图及工作原理有所帮助,谢谢阅读!。

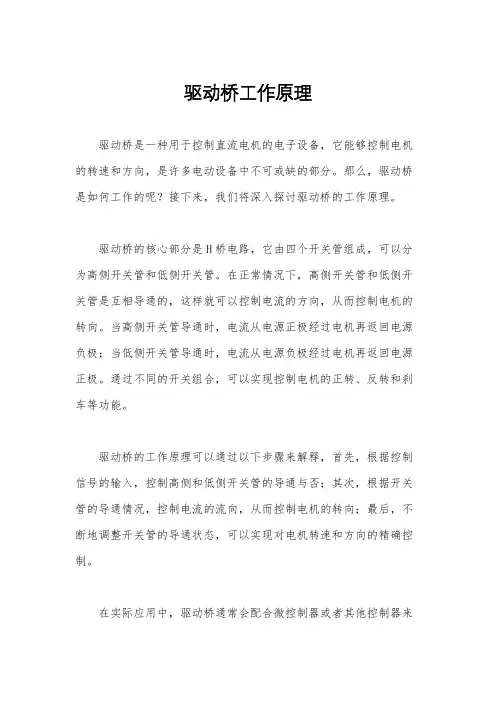

驱动桥工作原理
驱动桥工作原理
驱动桥是一种用于控制直流电机的电子设备,它能够控制电机的转速和方向,是许多电动设备中不可或缺的部分。
那么,驱动桥是如何工作的呢?接下来,我们将深入探讨驱动桥的工作原理。
驱动桥的核心部分是H桥电路,它由四个开关管组成,可以分为高侧开关管和低侧开关管。
在正常情况下,高侧开关管和低侧开关管是互相导通的,这样就可以控制电流的方向,从而控制电机的转向。
当高侧开关管导通时,电流从电源正极经过电机再返回电源负极;当低侧开关管导通时,电流从电源负极经过电机再返回电源正极。
通过不同的开关组合,可以实现控制电机的正转、反转和刹车等功能。
驱动桥的工作原理可以通过以下步骤来解释,首先,根据控制信号的输入,控制高侧和低侧开关管的导通与否;其次,根据开关管的导通情况,控制电流的流向,从而控制电机的转向;最后,不断地调整开关管的导通状态,可以实现对电机转速和方向的精确控制。
在实际应用中,驱动桥通常会配合微控制器或者其他控制器来
实现对电机的精确控制。
通过控制器发送不同的控制信号,可以实现对电机转速的调节、正反转的切换以及刹车功能的实现。
这种精确的控制方式,使得驱动桥在工业自动化、机器人、电动车等领域得到了广泛的应用。
总的来说,驱动桥通过控制电流的流向来实现对电机的精确控制,其核心是H桥电路。
通过不断地调整开关管的导通状态,可以实现对电机转速和方向的精确控制。
在实际应用中,驱动桥通常会与控制器配合使用,通过发送不同的控制信号来实现对电机的精确控制。
希望通过本文的介绍,能够让大家对驱动桥的工作原理有一个更加深入的了解。

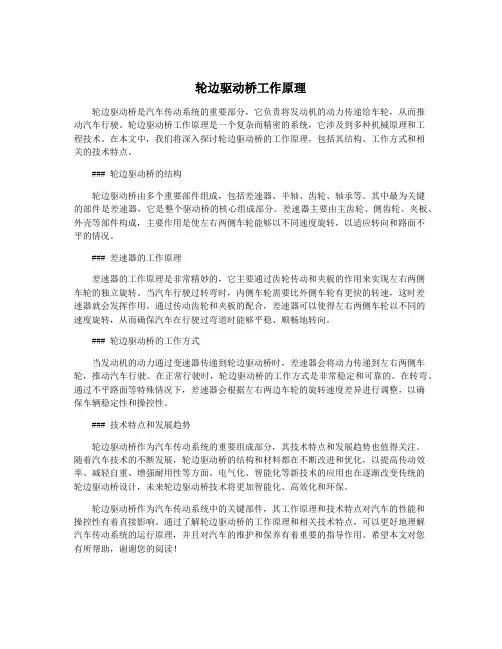

轮边驱动桥工作原理
轮边驱动桥工作原理轮边驱动桥是汽车传动系统的重要部分,它负责将发动机的动力传递给车轮,从而推动汽车行驶。
轮边驱动桥工作原理是一个复杂而精密的系统,它涉及到多种机械原理和工程技术。
在本文中,我们将深入探讨轮边驱动桥的工作原理,包括其结构、工作方式和相关的技术特点。
### 轮边驱动桥的结构轮边驱动桥由多个重要部件组成,包括差速器、半轴、齿轮、轴承等。
其中最为关键的部件是差速器,它是整个驱动桥的核心组成部分。
差速器主要由主齿轮、侧齿轮、夹板、外壳等部件构成,主要作用是使左右两侧车轮能够以不同速度旋转,以适应转向和路面不平的情况。
### 差速器的工作原理差速器的工作原理是非常精妙的,它主要通过齿轮传动和夹板的作用来实现左右两侧车轮的独立旋转。
当汽车行驶过转弯时,内侧车轮需要比外侧车轮有更快的转速,这时差速器就会发挥作用。
通过传动齿轮和夹板的配合,差速器可以使得左右两侧车轮以不同的速度旋转,从而确保汽车在行驶过弯道时能够平稳、顺畅地转向。
### 轮边驱动桥的工作方式当发动机的动力通过变速器传递到轮边驱动桥时,差速器会将动力传递到左右两侧车轮,推动汽车行驶。
在正常行驶时,轮边驱动桥的工作方式是非常稳定和可靠的。
在转弯、通过不平路面等特殊情况下,差速器会根据左右两边车轮的旋转速度差异进行调整,以确保车辆稳定性和操控性。
### 技术特点和发展趋势轮边驱动桥作为汽车传动系统的重要组成部分,其技术特点和发展趋势也值得关注。
随着汽车技术的不断发展,轮边驱动桥的结构和材料都在不断改进和优化,以提高传动效率、减轻自重、增强耐用性等方面。
电气化、智能化等新技术的应用也在逐渐改变传统的轮边驱动桥设计,未来轮边驱动桥技术将更加智能化、高效化和环保。
轮边驱动桥作为汽车传动系统中的关键部件,其工作原理和技术特点对汽车的性能和操控性有着直接影响。
通过了解轮边驱动桥的工作原理和相关技术特点,可以更好地理解汽车传动系统的运行原理,并且对汽车的维护和保养有着重要的指导作用。

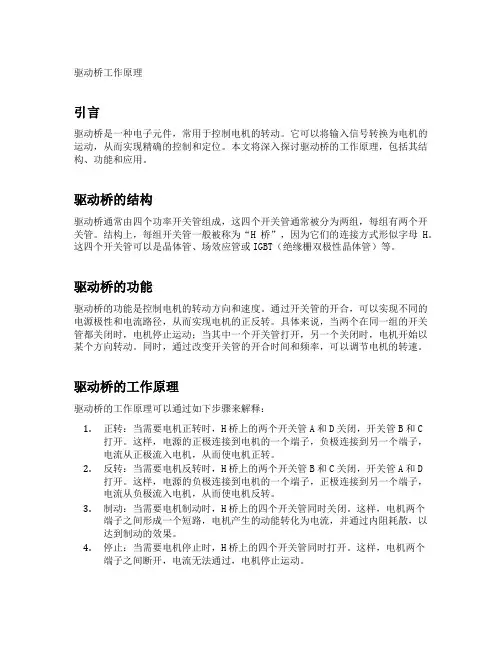

驱动桥工作原理
驱动桥工作原理引言驱动桥是一种电子元件,常用于控制电机的转动。
它可以将输入信号转换为电机的运动,从而实现精确的控制和定位。
本文将深入探讨驱动桥的工作原理,包括其结构、功能和应用。
驱动桥的结构驱动桥通常由四个功率开关管组成,这四个开关管通常被分为两组,每组有两个开关管。
结构上,每组开关管一般被称为“H桥”,因为它们的连接方式形似字母H。
这四个开关管可以是晶体管、场效应管或IGBT(绝缘栅双极性晶体管)等。
驱动桥的功能驱动桥的功能是控制电机的转动方向和速度。
通过开关管的开合,可以实现不同的电源极性和电流路径,从而实现电机的正反转。
具体来说,当两个在同一组的开关管都关闭时,电机停止运动;当其中一个开关管打开,另一个关闭时,电机开始以某个方向转动。
同时,通过改变开关管的开合时间和频率,可以调节电机的转速。
驱动桥的工作原理驱动桥的工作原理可以通过如下步骤来解释:1.正转:当需要电机正转时,H桥上的两个开关管A和D关闭,开关管B和C打开。
这样,电源的正极连接到电机的一个端子,负极连接到另一个端子,电流从正极流入电机,从而使电机正转。
2.反转:当需要电机反转时,H桥上的两个开关管B和C关闭,开关管A和D打开。
这样,电源的负极连接到电机的一个端子,正极连接到另一个端子,电流从负极流入电机,从而使电机反转。
3.制动:当需要电机制动时,H桥上的四个开关管同时关闭。
这样,电机两个端子之间形成一个短路,电机产生的动能转化为电流,并通过内阻耗散,以达到制动的效果。
4.停止:当需要电机停止时,H桥上的四个开关管同时打开。
这样,电机两个端子之间断开,电流无法通过,电机停止运动。
驱动桥的应用驱动桥广泛应用于各种需要电机控制的场景,例如机器人、无人机、工业自动化等。
驱动桥可以通过微控制器或其他控制芯片接收来自外部的输入信号,并将信号转换为电机的转动。
这种转换过程能够实现精确的位置和速度控制,从而满足不同应用的需求。
驱动桥的优势驱动桥具有以下优势:1.精确控制:驱动桥能够将输入信号转换为电机的转动方向和幅度,实现精确的位置和速度控制。
项目14 驱动桥的结构、原理
14.1 驱动桥的功用、组成和分类
一、驱动桥的组成 包括主减速器、差速器、半轴、桥壳等。
14.1 驱动桥的功用、组成和分类
1. 主减速器
14.1 驱动桥的功用、组成和分类
三、驱动桥类型 1. 整体式驱动桥:桥壳是整体的,与非独立悬架配用。
14.1 驱动桥的功用、组成和分类
2. 断开式驱动桥:桥壳分段以铰链连接,与独立悬架配用。
14.2 主减速器
一、概述 1. 功用 1) 将万向传动装置传来的发动机转矩传给差速器。 2) 在动力的传动过程中要将转矩增大并相应降低 转速。 3) 对于纵置发动机,还要将转矩的旋转方向改变 90°。 2. 分类 单级式、双级式(包括轮边减速器) 圆柱齿轮式、螺旋锥齿轮式、准双曲面齿轮式
2. 分类 普通齿轮差速器、防滑差速器
14.3 差速器
二、普通差速器(以桑塔纳2000对称式锥齿轮差速器为例 1. 组成结构
14.3 差速器
2. 工作原理 动力传动路线:差速器壳体、行星齿轮轴、行星齿轮、 半轴齿轮、半轴、驱动轮。 1) 运动特性
14.3 差速器
汽车直线行驶(两侧驱动轮阻力相同) 行星齿轮只有公转,没有自转,ω1=ω2=ω0,即 ω1+ω2=2ω0 汽车转向(两侧驱动轮阻力不同) 如汽车右转向,外侧车轮有滑移的趋势,内侧车轮有 滑转的趋势,即外侧车轮阻力小,内侧车轮阻力大, 使行星齿轮除了公转还以△ω自转,ω1=ω0+△ω, ω2=ω0-△ω(差速作用),ω1+ω2=2ω0或n1+n2=2n0
驱动桥的工作原理
驱动桥的工作原理驱动桥是电子设备中常见的一个部件,它在电机控制和驱动方面起着非常重要的作用。
那么,驱动桥是如何工作的呢?接下来,我们将对驱动桥的工作原理进行详细的介绍。
驱动桥的基本结构是由四个功率晶体管组成的H桥电路。
这四个功率晶体管分别被标记为Q1、Q2、Q3和Q4。
在正常情况下,Q1和Q4导通,Q2和Q3截止。
这时,电机的两端分别与电源的正负极相连,电机正常工作。
当需要改变电机的转向时,只需控制Q2和Q3导通,Q1和Q4截止,电机的两端与电源的正负极相反连接,电机就会朝相反的方向旋转。
驱动桥的工作原理可以用一个简单的例子来解释。
假设我们有一个直流电机,它有两根引线,分别为A和B。
当我们希望电机正转时,我们让A引线接通正极,B引线接通负极;当我们希望电机反转时,我们让A引线接通负极,B引线接通正极。
这实际上就是通过控制驱动桥来改变电机的转向。
除了改变电机的转向外,驱动桥还可以控制电机的转速。
通过改变驱动桥中功率晶体管的导通时间,可以改变电机的平均电压,从而改变电机的转速。
当功率晶体管导通时间增加时,电机的转速也会增加;反之,转速会减小。
在实际应用中,驱动桥通常由微控制器或者专门的驱动芯片来控制。
这些控制器可以根据具体的控制算法来控制驱动桥,从而实现精确的电机控制。
例如,在电动车中,驱动桥可以根据车速和加速度来控制电机的转速和转向,从而实现平稳的加速和减速。
总的来说,驱动桥是电机控制中非常重要的一个部件,它通过控制电机的电压和极性来改变电机的转向和转速。
在各种电子设备和系统中都有广泛的应用,是现代电机控制技术中不可或缺的一部分。
希望通过本文的介绍,读者对驱动桥的工作原理有了更深入的了解。
简述驱动桥的结构及组成
简述驱动桥的结构及组成驱动桥是汽车、火车、机器人等机械设备中的重要部分,它起到了传递动力的作用。
它是由多个零部件组成的,每个零部件都有着自己的功能。
本文将简述驱动桥的结构及组成,以便读者更好地了解驱动桥的工作原理。
驱动桥的结构驱动桥由两个主要部分组成:驱动轴和差速器。
驱动轴负责把动力从发动机传递到车轮,差速器则负责将动力分配到两个车轮上。
驱动轴驱动轴是将动力从发动机传递到车轮的部分。
它通常由两个轴管和一个万向节组成。
轴管是一根空心的金属管,它连接发动机和车轮。
万向节则是连接轴管的部分,它允许轴管在转动时发生一定的角度变化。
这是因为车轮在行驶过程中会遇到不同的路面,角度变化可以保证驱动轴在转动时不会断裂。
差速器差速器是驱动桥中最重要的部分。
它负责将动力分配到两个车轮上。
差速器有三个主要的零部件:差速器齿轮、差速器齿轮座和侧齿轮。
差速器齿轮位于差速器中心,它连接了两个轴管。
差速器齿轮座是连接差速器齿轮的部分,它允许差速器齿轮在转动时发生一定的角度变化。
侧齿轮则连接车轮。
组成驱动桥由多个零部件组成。
除了驱动轴和差速器之外,还有其他的部分。
下面简要介绍一下这些部分。
1. 轴承轴承是连接驱动轴和车轮的部分。
它可以减少摩擦力,使车轮转动更加流畅。
2. 齿轮齿轮是驱动桥中的重要部分。
它负责将动力从发动机传递到车轮。
齿轮通常由多个齿轮组成,它们可以形成不同的齿轮比。
这样可以调整车辆的速度和扭矩。
3. 轴承座轴承座是连接轴承的部分。
它可以保证轴承不会移动,保证车轮正常运转。
4. 轮毂轮毂是连接车轮的部分。
它可以保证车轮在行驶过程中不会脱落。
5. 制动器制动器是驱动桥中的重要部分。
它可以减缓车辆的速度,保证车辆在行驶过程中的安全。
制动器通常由刹车盘和刹车片组成。
6. 弹簧弹簧是驱动桥中的重要部分。
它可以减少车辆在行驶过程中的震动,保证车辆的平稳性。
7. 振动减震器振动减震器是驱动桥中的重要部分。
它可以减少车辆在行驶过程中的震动,保证车辆的平稳性。
驱动桥的工作原理
驱动桥的工作原理驱动桥处于动力传动系的末端,其基本功能有如下三个方面:1、增大由传动轴或变速器传来的转矩,并将动力传到驱动轮,产生牵引力。
2、通过差速器将动力合理的分配给左、右驱动轮,使左右驱动轮有合理的转速差,使汽车在不同路况下行驶。
3、承受作用于路面和车架或车身之间的垂直力、纵向力和横向力。
驱动桥的组成:驱动桥一般由主减速器、差速器、车轮传动装置和驱动桥壳等组成。
1-后桥壳;2-差速器壳;3-差速器行星齿轮;4-差速器半轴齿轮;5-半轴;6-主减速器从动齿轮;7-主减速器主动锥齿轮对一些载重较大的载重汽车,要求较大的减速比,用单级主减速器传动,则从动齿轮的直径就必须增大,会影响驱动桥的离地间隙,所以采用两次减速。
通常称为双级减速器。
双级减速器有两组减速齿轮,实现两次减速增扭。
A、在主减速器内完成双级减速为提高锥形齿轮副的啮合平稳性和强度,第一级减速齿轮副是螺旋锥齿轮。
二级齿轮副是斜齿圆柱齿轮。
主动圆锥齿轮旋转,带动从动圆银齿轮旋转,从而完成一级减速。
第二级减速的主动圆柱齿轮与从动圆锥齿轮同轴而一起旋转,并带动从动圆柱齿轮旋转,进行第二级减速。
因从动圆柱齿轮安装于差速器外壳上,所以,当从动圆柱齿轮转动时,通过差速器和半轴即驱动车轮转动B、轮边减速:将二级减速器设计在轮毂中,其结构是半轴的末端是小直径的外齿轮,周围有一组行星齿轮(一般5个),轮毂内有齿包围这组行星齿轮,以达到减速驱动的目的。
优点:a、由于半轴在轮边减速器之前,所承受扭矩减小,减速性能更好(驱动力加大);b、半轴、差速器等尺寸减小,车辆通过性能提高。
缺点:a、结构庞大,本钱增加。
b、载质量大、平顺性小(故只用于重型车)。
差速器差速器用以毗连左右半轴,可以使两侧车轮以不同角速度旋转同时传递扭矩。
保证车轮的正常转动。
目前国产轿车及别的类汽车基本都采用了对称式锥齿轮普通差速器。
对称式锥齿轮差速器由行星齿轮、半轴齿轮、行星齿轮轴(十字轴或一根直销轴)和差速器壳等组成。
驱动桥工作原理
驱动桥工作原理
驱动桥(Drive Bridge)是一种常见的电子设备,用于控制和驱动电机。
驱动桥的工作原理基于电路中的激励信号和电机的旋转角度之间的关系。
以下是驱动桥的基本工作原理:
1. 输入信号:驱动桥通常接收来自微处理器或其他控制器的输入信号,以控制电机的速度和方向。
这些输入信号通常呈脉冲宽度调制(PWM)的形式,以产生可变的电压和频率。
2. H桥电路:驱动桥使用H桥电路的配置,它由四个开关器件(通常是MOSFET或IGBT)组成,分为上半桥和下半桥。
上半桥由两个开关器件组成,负责控制电机的正向运动,而下半桥由另外两个开关器件组成,负责控制电机的反向运动。
3. 控制信号:通过控制H桥上下半桥的开关器件,驱动桥可以实现电机的正向和反向旋转。
当输入信号为高电平时,上半桥的一个开关器件开启,而另一个关闭,从而通过电枢产生磁场,导致电机旋转。
当输入信号为低电平时,下半桥的一个开关器件开启,而另一个关闭,使电机在相反的方向旋转。
4. 驱动电机:通过周期性地改变输入信号的频率和占空比,驱动桥可以控制电机的速度和方向。
通过改变开关器件的状态,即开启或关闭,可以实现电机的停止、前进和后退。
需要注意的是,驱动桥的工作原理可能会根据具体的设计和应用而有所不同。
上述仅是一种常见的驱动桥工作原理的基本概述。
驱动桥的工作原理
驱动桥的工作原理驱动桥(Driver Bridge)是电子设备中的重要部分,它被广泛应用于各种需要控制电机转速和方向的设备中。
本文将介绍驱动桥的基本概念、工作原理和应用。
驱动桥的基本概念驱动桥是一种电子器件,通常由四个电子开关管构成,分别为P型、N型场效应管、双向可控硅(Triac)或晶闸管(SCR)。
它的作用是将来自控制器的电信号转化为驱动电机的电流信号,从而控制电机转速和方向,同时保证电机的稳定、高效、可靠地工作。
在实际应用中,驱动桥通常被用来驱动步进电机和直流电机等,其中步进电机需要通过切换相位来实现步数控制,而直流电机需要通过控制电流大小和方向来实现电机的转速和方向控制。
驱动桥的工作原理驱动桥的工作原理基于半导体器件的工作原理,主要是利用开关管的导通和截止控制电路,调节电流大小和方向,从而控制电机的转速和方向。
在正向工作周期中,控制器输出高电平信号,P型和N型场效应管均处于导通状态,电流从电源进入电机,电机转动;反向工作周期中,控制器输出低电平信号,P型和N型场效应管均处于截止状态,此时电流经过反向通路进入电机,电机开始反转。
因此,通过改变电信号的极性和大小,就可以控制电机的转速和方向。
驱动桥的应用驱动桥广泛应用于各种需要控制电机转速和方向的场景中,例如打印机、机床、自动化生产线、机器人等。
其中,步进电机和直流电机是驱动桥应用最广泛的两种电机类型。
在打印机中,驱动桥被用来控制打印头的移动并完成图像打印;在机床中,驱动桥被用来控制加工刀具的转动和移动;在自动化生产线中,驱动桥被用来控制生产设备的转速和方向等。
驱动桥是一种关键的电子器件,用于控制电机的转速和方向。
它由控制器、开关管和驱动电路组成,在电子设备、机床和生产线等设备中被广泛应用。
通过本文的介绍,我们可以更好地理解驱动桥的基本概念、工作原理和应用。
驱动桥实训报告
驱动桥实训报告一、引言驱动桥是机械工程中常见的一个部件,用于将动力从引擎传递到车辆的轮胎上。
在实际应用中,驱动桥需要具备高扭矩输出、可靠性强和适应多种工况等特点。
本文将介绍驱动桥的原理、设计以及实训过程中的主要内容和经验总结。
二、驱动桥原理驱动桥是由驱动轴、差速器和差速锁等组成的传动系统。
其工作原理如下:1.驱动轴:驱动轴将引擎的动力传递到驱动桥上,使其能够驱动车辆行驶。
通常,驱动轴由一根或多根中空轴组成。
2.差速器:差速器是驱动桥的核心部件,用于解决车辆转弯时内外轮胎行驶速度不一致的问题。
差速器通过差速齿轮的工作,使得两个驱动轮能够以不同速度旋转。
3.差速锁:差速锁通常用于越野等特殊工况下,以提供更好的牵引力。
差速锁可以锁定差速器,使两个驱动轮同时旋转,从而增加车辆通过复杂路况的能力。
三、驱动桥设计在驱动桥的设计中,需要考虑以下几个方面:1.扭矩输出:驱动桥需要能够承受引擎输出的高扭矩,以保证车辆的加速性能。
2.强度和可靠性:驱动桥需要具备足够的强度和可靠性,以应对各种工况下的载荷和振动。
3.可维护性:驱动桥的设计应考虑到维护和保养的方便性,以降低使用成本和维修时间。
4.轻量化:驱动桥在满足强度要求的前提下,应尽可能减轻自身重量,以提高车辆的燃油经济性和悬挂系统的性能。
四、实训内容在驱动桥实训中,我们主要进行了以下几个内容的学习和实践:1.驱动桥拆卸与组装:通过实际操作,我们了解了驱动桥的内部结构和各个部件的功能。
同时,我们学习了驱动桥的拆卸和组装步骤,提高了我们的实际操作能力。
2.驱动桥故障诊断与排除:我们学习了驱动桥常见的故障类型和故障诊断方法。
通过实际故障排除的操作,我们对驱动桥的故障处理能力有了更深入的了解。
3.驱动桥性能测试:我们进行了驱动桥的性能测试,包括扭矩输出、承载能力和振动测试等。
通过这些测试,我们能够评估驱动桥的实际工作性能,并做出相应的改进。
五、实训经验总结通过驱动桥的实训过程,我们积累了一些经验和教训:1.学习理论知识:在实践之前,我们应该先了解驱动桥的工作原理和设计要求等理论知识,以便更好地理解实际操作过程。
驱动桥的工作原理
驱动桥的工作原理
驱动桥是一种电子设备,用于控制和管理直流电机的转向和转速。
它通常由四个电子开关组成,可用于控制两个不同方向上的直流电机旋转。
驱动桥的工作原理基于脉宽调制(PWM)技术。
通过改变开关的工作状态,驱动桥可以控制电机的转向和转速。
在驱动桥的四个开关中,通常两个开关组成一个半桥。
每个半桥都可以选择打开或关闭。
当两个半桥的开关状态相同时,电机将保持静止。
当两个半桥的开关状态不同时,电机将开始旋转。
通过改变两个半桥的开关状态,可以实现不同的控制方式。
例如,如果同时关闭两个半桥,电机将保持停止状态;如果同时打开两个半桥,电机将以最大转速旋转。
通过灵活改变开关状态,可以实现电机的不同转速和方向。
此外,驱动桥还可以利用脉宽调制(PWM)技术来控制电机的转速。
通过改变开关的开启和关闭时间比例,可以控制电机接收到的电源信号的平均值。
实际上,这是通过在短时间内快速开关开启和关闭来实现的。
通过增加脉冲宽度,电机将接收到更多的电源信号,导致转速增加。
总的来说,驱动桥通过控制四个开关的状态来管理直流电机的转向和转速。
通过使用脉宽调制技术,它可以高效地控制电机旋转,并实现旋转方向和转速的灵活控制。
驱动桥工作原理
驱动桥工作原理
驱动桥是一种用于控制直流电机的电路装置,其工作原理可以通过以下步骤说明:
1. 输入电源:驱动桥的输入端接收来自电源的直流电源供电,通常为电池或直流电源。
2. 信号输入:驱动桥有多个控制引脚,通常为逻辑输入引脚。
通过控制逻辑电平的变化,可以控制驱动桥的输出电流和方向。
3. 输出电流调节:驱动桥的输出端接入直流电机。
通过调节输出电流的大小和方向,可以控制直流电机的速度和转动方向。
4. 动作原理:驱动桥内部由一组功率晶体管或MOSFET组成,它们根据输入信号引脚的控制逻辑电平变化,控制输出端的电流流向和大小。
根据控制逻辑电平的不同组合,驱动桥可以实现正转、反转、制动和空载四种状态。
5. 正转:当驱动桥的输入信号引脚中的正转控制逻辑电平被设置为高电平时,驱动桥将通过输出端将电流引向电机的一个端口,使电机开始正常转动。
6. 反转:当反转控制逻辑电平被设置为高电平时,驱动桥将反转输出电流的方向,使电机改变转动方向。
7. 制动:当制动控制逻辑电平被设置为高电平时,驱动桥将在电机两个端口之间建立一个制动电阻,从而阻止电机转动,并
迅速制动电机。
8. 空载:当输入信号引脚中的逻辑电平为低电平时,驱动桥将切断输出电流,使电机处于空载状态。
通过适时调整输入信号引脚的逻辑电平,驱动桥可以准确控制直流电机的运行状态和速度,实现精确、可靠的电机控制。
驱动桥工作原理
驱动桥工作原理
驱动桥作为电机驱动系统中的核心部件之一,起着承载电机输出扭矩、控制电机转向和速度等重要作用。
本文将从驱动桥的工作原理、组成结构、应用场合等方面逐一进行介绍。
一、驱动桥的工作原理
驱动桥的工作原理主要是根据不同的驱动传动方式,将电机的输出驱动至轮边从而推动车辆运动。
常见的驱动传动方式有前置驱动、后置驱动、四轮驱动等,其中四轮驱动方式常用于越野车、赛车等需求较高的场合。
二、驱动桥的组成结构
驱动桥的主要组成结构包括差速器、行星齿轮传动机构、圆锥齿轮传动机构、万向节等。
差速器是驱动桥的核心部件之一,主要用于调节左右轮边的转速差,避免转向时在不同半径路段上产生抓地力差异的问题。
行星齿轮传动机构则是将电机输出的高速低扭转化为较低的低速高扭,并通过齿轮减速的方式传递至轮边。
圆锥齿轮传动机构则用于实现驱动桥的不同驱动方式,以满足不同车型需求。
万向节则常用于传动轴和驱动轴之间的联接,保证车轮的转向灵活。
三、驱动桥的应用场合
驱动桥的应用场合主要包括高端越野车、赛车、商用车等。
高端越野车需要具有很好的越野性能和通过性,四轮驱动的驱动桥能够满
足其强大的动力需求。
赛车则需要具备更高的速度和操控能力,常选用后置驱动或四轮驱动方式。
商用车作为运输工具,需要具备不同的载重和行驶条件,驱动桥也需要根据其需求做出不同的设计。
综上所述,驱动桥作为电机驱动系统中的重要组成部分,具有广泛的应用前景和发展潜力。
未来随着电动汽车等新能源汽车的发展,驱动桥的技术也将得到进一步的提高和完善。
驱动桥设计知识点归纳总结
驱动桥设计知识点归纳总结驱动桥是指用于传递扭矩和驱动轮的动力的机械装置,广泛应用于汽车、机械工程和工业自动化等领域。
本文将对驱动桥设计的关键知识点进行归纳总结,以帮助读者更好地理解和应用该领域的相关知识。
一、驱动桥的基本原理驱动桥主要由驱动轴、差速器、轮芯和传动装置等组成。
其基本原理是通过驱动轴将动力从发动机传递给驱动轮,通过差速器实现不同驱动轮的差速运动,同时通过传动装置将扭矩传递到驱动轮。
二、驱动桥的结构类型1. 后桥驱动:主要用于后驱动汽车,包括简单后桥驱动和复杂后桥驱动两种类型。
简单后桥驱动通过差速器和传动装置将动力传递给两个后驱动轮,而复杂后桥驱动可以实现对每个驱动轮的独立控制。
2. 前桥驱动:主要用于前驱动汽车,将动力传递给前驱动轮。
与后桥驱动相比,前桥驱动常常结合转向系统,以实现驱动和转向的一体化设计。
3. 全桥驱动:将动力传递给所有驱动轮,主要用于越野车辆或需要更好牵引力的应用场景。
三、驱动桥的重要设计参数1. 轴距:指驱动轴之间的距离,对车辆的稳定性和操控性有重要影响。
较大的轴距有助于提高车辆的稳定性和平衡性。
2. 驱动桥比:表示驱动轮转速与主动轮转速之比,决定着车辆的加速性能和行驶性能。
较大的驱动桥比意味着更高的扭矩输出和更好的爬坡能力。
3. 驱动桥扭矩容量:表示驱动桥能够承受的最大扭矩,对车辆的承载能力和使用寿命有重要影响。
4. 差速器类型:包括开式差速器和闭式差速器两种类型。
开式差速器适用于平稳行驶,闭式差速器适用于转弯和差速要求较高的场景。
四、驱动桥的常见问题及解决方法1. 差速器失效:当车辆转弯时,差速器可能会损坏或发生异常,造成驱动轮之间的转速差异过大。
解决方法可以是使用电子差速器或限滑差速器,以提供更好的差速控制和行驶稳定性。
2. 驱动桥过热:长时间高负荷工作会引起驱动桥的过热,可能导致传动装置的损坏。
解决方法可以是增加散热装置,如风扇或冷却液循环系统,以提高散热效果。
转向驱动桥的结构特点和工作原理
转向驱动桥的结构特点和工作原理
转向驱动桥,也称为驱动桥,是汽车、卡车和其他车辆上的一个重要组成部分。
它的结构特点和工作原理如下:
结构特点:
1. 驱动桥通常由驱动轴、差速器、齿轮和轴承组成。
驱动轴通过差速器和齿轮与车辆的发动机和变速器相连。
2. 驱动桥通常位于车辆的后部,负责传递发动机的动力到车辆的后轮。
3. 驱动桥通常由坚固的金属材料制成,以承受车辆的重量和扭转力。
工作原理:
1. 当发动机产生动力时,动力通过变速器传递到驱动桥上的齿轮。
2. 驱动桥上的差速器将动力传递到两个后轮上,使车辆得以行驶。
3. 在转弯时,差速器可以使两个后轮以不同的速度旋转,以克服内外轮的旋转半径差异。
另外,一些现代车辆还配备了不同类型的驱动桥,如四轮驱动桥和电动驱动桥,它们在结构和工作原理上有所不同,但整体原理与传统的转向驱动桥相似。
总的来说,转向驱动桥通过传递动力和转向控制,为车辆提供了稳定的动力输出和良好的操控性能。
驱动桥的工作原理
驱动桥的工作原理
驱动桥是一种电路设备,它的主要工作原理是将电流从一个电路转移到另一个电路,同时控制电流的方向和大小。
驱动桥通常由四个开关管组成,这些开关管可以通过控制信号输入,在不同的时间点打开或关闭。
驱动桥的关键原理是利用开关管的控制,使得电流可以顺畅地从一个电路流向另一个电路。
在驱动桥中,两个开关管被连接在一起,形成一个“半桥”。
当一个开关管打开时,另一个开关管关闭。
通过不断切换这两个开关管的状态,可以控制电流的方向和大小。
例如,当一个开关管打开,电流可以从电源流向负载;当另一个开关管打开,电流则可以从负载流回电源。
这种切换可以周期性地进行,以实现电流的双向传输。
通过控制开关管的状态,可以改变驱动桥中电流的大小。
当开关管关闭时,电流无法通过,此时电流为零;当开关管打开时,电流可以通过,此时电流的大小取决于电源电压和负载电阻的大小。
因此,通过改变开关管的状态,可以实现对电流的调节。
驱动桥常见的应用场景是在直流电机控制中。
通过合理地控制驱动桥的开关管,可以改变直流电机的转动方向和速度。
例如,通过调整开关管的状态,可以使电流从正极流向负极,从而使电机逆时针旋转;反之,如果电流从负极流向正极,电机则会顺时针旋转。
此外,通过改变开关管的开启时间和周期,还可以调节电机的转速和扭矩。
总之,驱动桥的工作原理是通过控制开关管的状态,实现电流
的双向传输和调节。
它在电机控制、电路切换和功率转换等领域具有广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
驱动桥的工作原理
驱动桥处于动力传动系的末端,其基本功能有如下三个方面:
1、增大由传动轴或变速器传来的转矩,并将动力传到驱动轮,产生牵引力。
2、通过差速器将动力合理的分配给左、右驱动轮,使左右驱动轮有合理的转速
差,使汽车在不同路况下行驶。
3、承受作用于路面和车架或车身之间的垂直力、纵向力和横向力。
驱动桥的组成:
驱动桥一般由主减速器、差速器、车轮传动装置和驱动桥壳等组成。
1-后桥壳;2-差速器壳;3-差速器行星齿轮;4-差速器半轴齿轮;5-半轴;6-主减速器从动齿轮;7-主减速器主动锥齿轮
对一些载重较大的载重汽车,要求较大的减速比,用单级主减速器传动,则从动齿轮的直径就必须增大,会影响驱动桥的离地间隙,所以采用两次减速。
通常称为双级减速器。
双级减速器有两组减速齿轮,实现两次减速增扭。
A、在主减速器内完成双级减速
为提高锥形齿轮副的啮合平稳性和强度,第一级减速齿轮副是螺旋锥齿轮。
二级齿轮副是斜齿圆柱齿轮。
主动圆锥齿轮旋转,带动从动圆银齿轮旋转,从而完成一级减速。
第二级减速的主动圆柱齿轮与从动圆锥齿轮同轴而一起旋转,并带动从动圆柱齿轮旋转,进行第二级减速。
因从动圆柱齿轮安装于差速器外壳上,所以,当从动圆柱齿轮转动时,通过差速器和半轴即驱动车轮转动
B、轮边减速:
将二级减速器设计在轮毂中,其结构是半轴的末端是小直径的外齿轮,周围有一组行星齿轮(一般5个),轮毂内有齿包围这组行星齿轮,以达到减速驱动的目的。
优点:
a、由于半轴在轮边减速器之前,所承受扭矩减小,减速性能更好(驱动力加大);
b、半轴、差速器等尺寸减小,车辆通过性能大大提高。
缺点:
a、结构复杂,成本增加。
b、载质量大、平顺性小(故只用于重型车)。
差速器
差速器用以连接左右半轴,可使两侧车轮以不同角速度旋转同时传递扭矩。
保证车轮的正常滚动。
目前国产轿车及其它类汽车基本都采用了对称式锥齿轮普通差速器。
对称式锥齿轮差速器由行星齿轮、半轴齿轮、行星齿轮轴(十字轴或一根直销轴)和差速器壳等组成。
(差速器构造如下图)
1-轴承;2-左外壳;3-垫片;4-半轴齿轮;5-垫圈;6-行星齿轮;7-从动齿轮;
8-右外壳;9-十字轴;10-螺栓
差速器在驱动桥中的作用:
汽车发动机的动力经离合器、变速器、传动轴,最后传送到驱动桥再左右分配给半轴驱动车轮,在这条动力传送途径上,驱动桥是最后一个总成,它的主要部件是减速器和差速器。
减速器的作用就是减速增矩,这个功能完全靠齿轮与齿轮之间的啮合完成。
汽车差速器是驱动轿的主件。
它的作用就是在向两边半轴传递动力的同时,允许两边半轴以不同的转速旋转,满足两边车轮尽可能以纯滚动的形式作不等距行驶,减少轮胎与地面的摩擦。
汽车在拐弯时车轮的轨线是圆弧,如果汽车向左转弯,圆弧的中心点在左侧,在相同的时间里,右侧轮子走的弧线比左侧轮子长,为了平衡这个差异,就要左边轮子慢一点,右边轮子快一点,用不同的转速来弥补距离的差异。
如果右转弯,左边的轮子要快一点,右边的慢一点。
如果后轮轴做成一个整体,就无法做到两侧轮子的转速差异,也就是做不到自动调整。
普通差速器由行星齿轮、行星轮架(差速器壳)、半轴齿轮等零件组成。
发动机的动力经传动轴进入差速器,直接驱动行星轮架,再由行星轮带动左、右两条半轴,分别驱动左、右车轮。
差速器的设计要求满足:左半轴转速+右半轴转速=2倍行星轮架转速。
当汽车直行时,左、右车轮与行星轮架三者的转速相等处于平衡状态,而在汽车转弯时三者平衡状态被破坏,导致内侧轮转速减小,外侧轮转速增加。
驾驶过叉车的人员就很容易理解。
差速器工作时,左半轴转速+右半轴转速=2倍行星轮架转速。
当车辆陷在软路面时,车辆不能往前也不能往后行驶时,附着力小的轮胎在转动时速度特别快(俗称车轮打滑)。
这种调整是自动的,车轮在转弯时会自动趋向能耗最低的状态,自动地按照转弯半径调整左右轮的转速。
当转弯时,由于外侧轮有滑拖的现象,内侧轮有滑转的现象,两个驱动轮此时就会产生两个方向相反的附加力,
由于“最小能耗原理”,必然导致两边车轮的转速不同,从而破坏了三者的平衡关系,并通过半轴反映到半轴齿轮上,迫使行星齿轮产生自转,使外侧半轴转速加快,内侧半轴转速减慢,从而实现两边车轮转速的差异。
差速器在车辆行驶时几乎是无时无刻不在起着调整左右两驱动轮的速度,即使在完全直线行驶时也在起作用。
如1、路面不平;
2、轮胎气压不均、轮胎磨损不均或者左右载质量不均。
主减速器用双曲线齿轮的功能。
汽车驱动桥上的主减速器不但要减速增扭,还要改变传动方向,将变速器输出轴的转动改变90度方向,变为车轮的转动。
这种功能是依靠主减速器的一对齿轮来完成的,这对齿轮多用螺旋锥齿轮或者双曲线齿轮。
因为双曲线齿轮运转噪音少,工作更平稳,轮齿强度较高,而且还具有主动齿轮轴线可以相对从动齿轮轴线偏移的特点,这一点对于汽车的技术性能非常重要。
驱动桥
驱动桥壳可分为整体式和分段式两类。
整体式桥壳是桥壳与主减速器壳分开制造,二者用螺栓连接在一起。
它的结构优点是在检查主减速器和差速器的技术状况或拆装时,不用把整个驱动桥从车上拆下来,因而维修比较方便,普遍用于各类汽车。
分段式桥壳是桥壳与主减速器壳铸成一体,且一般分为两段由螺栓连成一体。
这种桥壳易于铸造,但维护主减速器和差速器时必须把整个桥拆下来,否则无法拆检主减速器和差速器,现已很少使用。
1、4-半轴壳2-左桥壳3-右桥壳5-钢板弹簧座6-突缘7-半轴套管8-后桥壳9-壳盖
半轴是将差速器传来的扭矩再传给车轮,驱动车轮旋转,推动汽车行驶的实心轴。
由于轮毂的安装结构不同,而半轴的受力情况也不同。
所以,半轴分为全浮式、半浮式、3/4浮式三种型式。
1、全浮式半轴
一般大、中型汽车均采用全浮式结构。
半轴的内端用花键与差速器的半轴齿轮相连接,半轴的外端锻出凸缘,用螺栓和轮毂连接。
轮毂通过两个相距较远的圆
锥滚子轴承支承在半轴套管上。
半轴套管与后桥壳压配成一体,组成驱动桥壳。
用这样的支承形式,半轴与桥壳没有直接联系,使半轴只承受驱动扭矩而不承受任何弯矩,这种半轴称为“全浮式”半轴。
2)半浮式半轴
半浮式半轴的内端与全浮式的一样,不承受弯扭。
其外端通过一个轴承直接支承在半轴外壳的内侧。
这种支承方式将使半轴外端承受弯矩。
因此,这种半袖除传递扭矩外,还局部地承受弯矩,故称为半浮式半轴。
这种结构型式主要用于小客车。
