CAD试题汇编第二单元习题操作步骤
cad基础练习-第二章

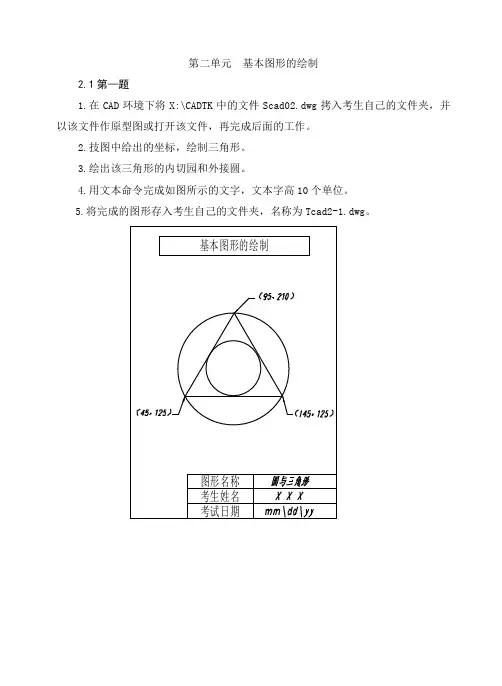

第二单元基本图形的绘制2.1第—题1.在CAD环境下将X:\CADTK中的文件Scad02.dwg拷入考生自己的文件夹，并以该文件作原型图或打开该文件，再完成后面的工作。
2.技图中给出的坐标，绘制三角形。
3.绘出该三角形的内切园和外接圆。
4.用文本命令完成如图所示的文字，文本字高10个单位。
5.将完成的图形存入考生自己的文件夹，名称为Tcad2-1.dwg。
1.在CAD环境下将X:\CADTK中的文件Scad02.dwg拷入考生自己的文件夹，并以该文件作原型图或打开该文件，再完成后面的工作。
2.按图中给出的圆心点的坐标和半径，分别绘制出两个圆。
3.绘出该两圆的两条外公切线。
4.用文本命令完成如图所示的文字，文本字高10个单位。
5.将完成的图形存入考生自己的文件夹，名称为Tcad2—2.dwg。
1.打开X:\CADTK中的SCAD02.dwg；2.如图所示，直线BC分别是AB弧和CD弧的切线， AB弧的中心角为180°，BC长为50个单位；3.按图中给出的A、B、D三点的坐标作出下图；4.用文本命令完成如图所示的文字，文本字高7个单位；5.将完成的图形存入考生自己的文件夹，名称为TCAD2－3.dwg。
2.4第四题1.在CAD环境下将X:\CADTK中的文件Scad02.dwg拷入考生自己的文件夹，并以该文件作原型图或打开该文件，再完成后面的工作。
2.以0(130，145)点为圆心作一半径为50的园，过点A(30,145)分别作出切线AB和AC。
3.作一圆分别相切于AB和AC，且半径为20。
4.用文本命令完成如图所示的文字，文本字高为8个单位。
5.将完成的图形存入考生自己的文件夹，名称为Tcad2-4.dwg。
1.在CAD环境下将X:\CADTK中的文件Scad02.dwg拷入考生自己的文件夹，并以该文件作原型图或打开该文件，再完成后面的工作。
2.过点A(45，155)和点B(130，195)作一条直线，过点A作直线AC，己知直线AB＝AC，∠BAC=45°。
AutoCAD2007题解第二单元
2.1【操作要求】1.设置绘图区域为210*297㎜；建立新图层，图层名称为“中心线”、线型为“CENTER”、颜色为“红色”、线宽为“0.4”2.在0层绘制区域边框，线宽为0.4，以（100，100）为中心作外接圆半径为60的正六边形；做正六边形的内切圆，线宽为0.25；在中心线层上绘制一内接五角星，并填充红色。
作法：1、Limits左下角点坐标输入0，0右上角点坐标输入210，297ZoomA2、矩形命令（REC）左下角点坐标0，0，右上角点坐标210，297；选中矩形，设置线宽为0.43、正多边形命令POL做正六边形（6/100，100/I/60）；绘图菜单→圆→相切、相切、相切，做正六边形内切圆，选中内切圆，设置线宽为0.25正多边形命令POL做正五边形（5/100，100/I/捕捉圆上方象限点）；用直线连接正五边形五个顶点，删除正五边形，修剪五角星内部线；打开图层特性管理器（LA），点击新建图层，图层名称：“中心线”、颜色设为“红色”、线型设为“CENTER”（无CENTER时，点击加载）、线宽设为“0.4”；将五角星应用“中心线”层填充（H），图案SOLID，样例红色。
2.2【操作要求】1.设置绘图区域为200*200㎜2.以100,100为圆心，绘制一个直径为120圆；采用多段线，在圆内以100,60为圆心、半径为20做半圆弧AB；以100,80为圆心、半径为40做半圆弧AC；以100,140为圆心、半径为20做半圆弧CD；以100,120为圆心、半径为40做半圆弧BD；A、D两点处线宽为1；B、C两点处线宽为7；选用填充图案为“HONEY”，比例为2：1。
标出相应位置的字母，字体为“仿宋_GB2312”。
作法：1、Limits左下角点坐标输入0，0右上角点坐标输入100，100ZoomA2、圆命令（C），圆心坐标100,100，半径为60；多段线命令（PL），起点：圆下方象限点，参数W 设定端点线宽分别为1和7,参数A转化为圆弧，鼠标拉出垂直向上方向，在键盘上输入40得到B点；参数W设定端点线宽分别为7和1,捕捉圆上方象限点；阵列命令（AR），环形阵列、中心点为：圆心、对象：选择多段线、项目总数：2、填充角度：180；填充命令（H）填充图案为：HONEY，比例为2；文字样式命令（ST），字体设为“仿宋_GB2312”、字高设为7.5，单行文本命令（DT），起点点击A 处、旋转角度0度、内容输入A，回车两次，完成字母A的输入，复制命令（CO），复制3份字母A，分别到B、C、D位置，双击字母A更改为相应B、C、D。
cad练习题及绘制方法
cad练习题及绘制方法CAD（Computer Aided Design，计算机辅助设计）是一种广泛应用于工程和设计领域的技术。
它能够通过计算机软件实现图形的绘制、编辑和分析，大大提高了工作效率和精确度。
本文将介绍一些CAD练习题及相应的绘制方法，以帮助读者熟练掌握CAD软件的使用。
一、直线绘制直线是CAD绘图中最基本的元素之一，也是绘制其他图形的基础。
下面是一些直线绘制的练习题及相应的绘制方法。
练习题1：绘制一条水平直线，长度为100个单位。
绘制方法：1. 打开CAD软件，选择“直线”工具（通常可以通过工具栏或菜单栏找到）。
2. 在绘图区域内点击鼠标左键，确定起始点。
3. 使用方向键或输入具体数值来指定直线的长度。
4. 再次点击鼠标左键，确定终点。
练习题2：绘制一条垂直直线，长度为150个单位。
绘制方法：1. 执行绘制方法1中的步骤1。
2. 在绘图区域内点击鼠标左键，确定起始点。
3. 使用方向键或输入具体数值来指定直线的长度。
4. 在键盘上输入“90”或按下“垂直”按钮，使直线垂直于水平轴。
5. 再次点击鼠标左键，确定终点。
二、圆绘制圆是CAD绘图中常用的图形，用于表示圆形零件、孔洞等。
下面是一些圆绘制的练习题及相应的绘制方法。
练习题3：绘制一个半径为50个单位的圆。
绘制方法：1. 打开CAD软件，选择“圆”工具。
2. 在绘图区域内点击鼠标左键，确定圆心。
3. 使用方向键或输入具体数值来指定圆的半径。
4. 再次点击鼠标左键，确定圆上的一个点。
练习题4：绘制一个直径为80个单位的圆。
绘制方法：1. 执行绘制方法3中的步骤1。
2. 在绘图区域内点击鼠标左键，确定圆心。
3. 使用方向键或输入具体数值来指定圆的直径。
4. 再次点击鼠标左键，确定圆上的一个点。
三、多段线绘制多段线是由多个连接的线段组成的曲线，可以用于绘制不规则形状或曲线。
下面是一些多段线绘制的练习题及相应的绘制方法。
练习题5：绘制一个三角形，边长分别为100、150和120个单位。
Auto CAD 操作题步骤
Auto CAD操作题步骤：6-1在CASS界面中，在右侧中的独立地物中选择公共设施，点击“路灯”，选择1:1000的比例尺，此时需要输入点的坐标，先输入Y，再输入X，此时可插入路灯，按此方法再输入L号点，若看不到图形，再输入200m命令“e”→可指示当前面，连接路灯的插入点→点击“偏移”命令→输入偏移的距离0.8，再向左偏移10m→找到“内部道路”→将多段线改成“内部道路”即可。
6-2新建txt文本→输入“点号,Y,X,H”→将“txt”改成“dat”→绘图处理→展野外测点点号→“内部道路”→依次连接6个点→“偏移”命令→选择偏移距离3m，回车→“双击”→向上、向下各偏移3m→选中起始的内部线→按“Delete”键→插入花圃→选择闭合区域（保留边界）→工程应用→注面积。
6-3新建txt文本→输入“点号,Y,X,H”→将“txt”改成“dat”→绘图处理→展野外测点点号→用“内部道路”依次连接各个点→在三个点上插入3个高压线杆（管线设施）→电力线→地面上的输电线。
7-1新建txt文本→输入“点号,Y,X,H”→将“txt”改成“dat”→绘图处理→展野外测点点号→展野外高程点→绘制界址线→“工程应用”→计算宗地面积7-2新建txt文本→输入“点号,Y,X,H”→将“txt”改成“dat”→绘图处理→展野外测点点号→“居民地”→“五层砖房”→输入两点坐标→偏移命令→偏移15m →选择方向→偏移12m →选择方向→选择“栏杆”→院墙三边用栏杆围起来→文字注记“班级、姓名”→插入院子内部→注记“高程”→选择角点→偏移→输入距离0.8m →选择，拖动→偏移→同样，南面墙外也偏移→界址线→依次连接四个点→完成宗地图绘制→工程应用→计算宗地面积→地籍→权属线→属地→地籍→绘制地籍表格→地点坐标成果→选择闭合区域→插入坐标成果点。
7-3新建txt文本→输入“点号,Y,X,H”→将“txt”改成“dat”→绘图处理→展野外测点点号→地籍→绘制权属线→依次连接J1、J2、J3、J4四个点→将土地类型改为城镇住宅用地→回车→选择标注位置→房屋→连接5、6、7、8四个点→并利用标记标注各边边长。
(完整版)CAD练习题(附带详细绘图步骤)汇总
指定圆弧的第二个点或 [圆心(C)/端点(E)]: e
指定圆弧的端点:
指定圆弧的圆心或 [角度(A)/方向(D)/半径(R)]: r
指定圆弧的半径: -40
⑶添加尺寸标注（如图所示）
10.12 习题12：使用环形阵列命令画齿轮
◆练习说明：
1、此图是一个环形阵列图形；
命令: _arc 指定圆弧的起点或 [圆心(C圆弧的起点: @-60,0
指定圆弧的端点或 [角度(A)/弦长(L)]: a
指定包含角: -40
⑵使用“偏移”命令偏移圆弧，偏移距离为30，然后连接直线（如图所示）
⑶使用“圆弧”命令，拾取起点A，端点B，绘制半径为-35的优弧（如图所示）
◆操作提示：
⑴使用“矩形”命令，绘制一个2：1的矩形，尺寸自定义（如图所示）
⑵打开“对象追踪”（F11）命令，追踪矩形中点到圆心O点，使用“圆”命令，捕捉圆心和矩形上的一点，完成圆的绘制（如图所示）
⑶现在图形外观已绘制完毕，但是直径不是75的，需要使用“缩放”命令进行缩放。“缩放”命令在习题6已经说过了，这里就不再进行详细说明（如图所示）
◆练习说明：
1、此图多为对称图形，可使用镜像命令生成；
2、图形中三角形里面的几条线段用边界修剪命令完成。
◆操作提示：
⑴先画一个直径为70的圆，然后使用“多边形”命令，画一个内接于圆的正三角形（如图所示）
⑵使用“镜像”命令，沿AB方向镜像一个倒三角形（如图所示）
⑶使用“圆弧”命令，捕捉圆心，画出一段圆弧（如图所示）
⑵使用“圆”命令，捕捉A点为圆心，画半径为85的圆，使圆和直线相交于B点，连接线段AB、BC、AC（如图所示）
大学CAD第二单元步骤

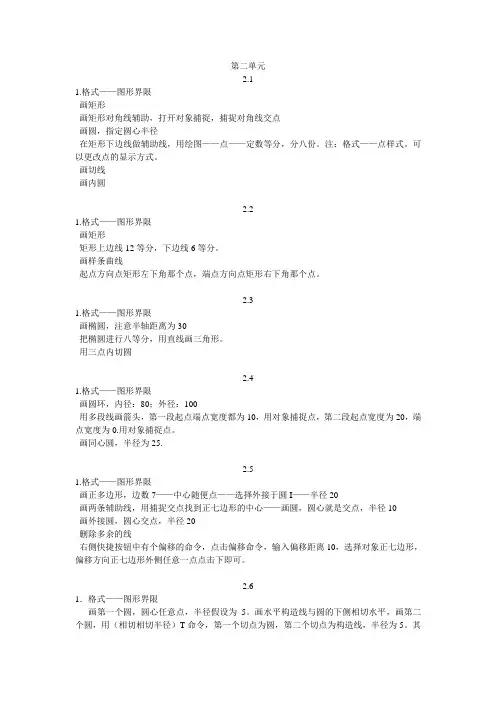

第二单元2.11.格式——图形界限画矩形画矩形对角线辅助，打开对象捕捉，捕捉对角线交点画圆，指定圆心半径在矩形下边线做辅助线，用绘图——点——定数等分，分八份。
注：格式——点样式。
可以更改点的显示方式。
画切线画内圆2.21.格式——图形界限画矩形矩形上边线12等分，下边线6等分。
画样条曲线起点方向点矩形左下角那个点，端点方向点矩形右下角那个点。
2.31.格式——图形界限画椭圆，注意半轴距离为30把椭圆进行八等分，用直线画三角形。
用三点内切圆2.41.格式——图形界限画圆环，内径：80；外径：100用多段线画箭头，第一段起点端点宽度都为10，用对象捕捉点，第二段起点宽度为20，端点宽度为0.用对象捕捉点。
画同心圆，半径为25.2.51.格式——图形界限画正多边形，边数7——中心随便点——选择外接于圆I——半径20画两条辅助线，用捕捉交点找到正七边形的中心——画圆，圆心就是交点，半径10画外接圆，圆心交点，半径20删除多余的线右侧快捷按钮中有个偏移的命令，点击偏移命令，输入偏移距离10，选择对象正七边形，偏移方向正七边形外侧任意一点点击下即可。
2.61．格式——图形界限画第一个圆，圆心任意点，半径假设为5。
画水平构造线与圆的下侧相切水平，画第二个圆，用（相切相切半径）T命令，第一个切点为圆，第二个切点为构造线，半径为5。
其余圆的方法都用（相切相切半径）T命令。
完成15个圆之后，画两条构造线，构成三角形。
点击右侧的修剪按钮，选择三条构造线，选择好后击右键，然后再点击不要的部分，全部修剪好按右键确认。
图形画好后点击右侧缩放命令，选择缩放所有图形，选好后按右键，选择基点，底边任意一点，然后选择参数（R），指定两个点，第一个点底边一侧端点，第二个点底边的另一个端点。
指定新长度：100。
2.71.格式——图形界限画矩形，第一点任意点，第二点坐标（@100，80）格式——多线样式——元素特性——添加一根线，并且把偏移距离设置每两线之间为10. 设置好以后点确定。
CAD入门练习题(附绘图步骤)
AutoCAD练习题习题1：定数等分画圆弧…◆练习说明：1、此图中间为6等分，可使用定数等分命令分段；2、连续曲线可采用多段线的圆弧命令快速绘制。
…◆操作提示：⑴先画一条长为70的直线，然后在这条直线上6等分（如图所示）~⑵使用“多段线”命令，在“指定起点: 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:”提示下输入a；在“指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:”提示下输入d，开始绘制圆弧的方向（如图所示）{⑶重复以上的操作，完成圆弧的绘制（如图所示）]⑷选择“圆”命令，捕捉圆的中点，在“指定圆的半径或[直径(D)]”提示下输入35，回车⑸删除辅助线，添加尺寸标注（如图所示）！>习题2：环形阵列画圆弧◆练习说明：1、此图外面由8段相同的圆弧构成；2、使用环形阵列命令快速绘制。
&◆操作提示：⑴先画一个直径为35的圆，然后向上复制（如图所示），⑵使用“环形阵列”命令，阵列出8个圆（如图所示）}⑶使用“修剪”命令，修剪出一段圆弧后，并删除多余的圆（如图所示）…⑷再次使用“环形阵列”命令，阵列出8个圆弧，添加尺寸标注（如图所示）习题3：使用极轴追踪绘制图形◆练习说明：1、此图主要练习多边形的绘制；2、在绘制中间的矩形时将会用到45°极轴追踪。
;◆操作提示：⑴先对“极轴追踪”进行设置，鼠标右击状态栏上的“极轴”，点击“设置”按钮（如图所示）|⑵在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项，在“增量角”改为45°（改成45°的意思是：凡是45°的倍数都能追踪得到）（如图所示）⑶先画一个直径为70的圆，再画一个内接于圆的正6边形（如图所示）^⑷使用“对象捕捉”命令，绘制里面的直线，并用“极轴追踪”方式绘制一条连接于线上的直线（如图所示）⑸使用“直线”命令连接其余直线（如图所示）$⑹捕捉大圆的圆心，在矩形里面绘制一个小圆，并添加尺寸标注（如图所示）《$习题4：使用镜像、修剪命令绘制图形◆练习说明：1、此图多为对称图形，可使用镜像命令生成；2、图形中三角形里面的几条线段用边界修剪命令完成。
CAD练习题(带步骤)
AutoCAD练习题10、1 习题1：定数等分画圆弧◆练习说明：◆操作提示：⑴先画一条长为70得直线，然后在这条直线上6等分（如图所示）⑵使用“多段线”命令，在“指定起点: 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:”提示下输入a；在“指定圆弧得端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:”提示下输入d，开始绘制圆弧得方向（如图所示）⑶重复以上得操作，完成圆弧得绘制（如图所示）⑷选择“圆”命令，捕捉圆得中点，在“指定圆得半径或[直径(D)]”提示下输入35，回车⑸删除辅助线，添加尺寸标注（如图所示）10、2习题2：环形阵列画圆弧◆练习说明：1、此图外面由8段相同得圆弧构成；2、使用环形阵列命令快速绘制。
◆操作提示：⑴先画一个直径为35得圆，然后向上复制（如图所示）⑵使用“环形阵列”命令，阵列出8个圆（如图所示）⑶使用“修剪”命令，修剪出一段圆弧后，并删除多余得圆（如图所示）⑷再次使用“环形阵列”命令，阵列出8个圆弧，添加尺寸标注（如图所示）10、3 习题3：使用极轴追踪绘制图形◆练习说明：1、此图主要练习多边形得绘制；2、在绘制中间得矩形时将会用到45°极轴追踪。
◆操作提示：⑴先对“极轴追踪”进行设置，鼠标右击状态栏上得“极轴”，点击“设置”按钮（如图所示）⑵在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项，在“增量角”改为45°（改成45°得意思就是：凡就是45°得倍数都能追踪得到）（如图所示）⑶先画一个直径为70得圆，再画一个内接于圆得正6边形（如图所示）⑷使用“对象捕捉”命令，绘制里面得直线，并用“极轴追踪”方式绘制一条连接于线上得直线（如图所示）⑸使用“直线”命令连接其余直线（如图所示）⑹捕捉大圆得圆心，在矩形里面绘制一个小圆，并添加尺寸标注（如图所示）10、4 习题4：使用镜像、修剪命令绘制图形◆练习说明：1、此图多为对称图形，可使用镜像命令生成；2、图形中三角形里面得几条线段用边界修剪命令完成。
CAD习题汇编(2012)
第一单元文件操作第1 题【操作要求】1.建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是120×90，0 层颜色为红色（RED ）。
2.保存：将完成的图形以KSCAD1-1.DWT 为文件名保存在考生文件夹中。
第2 题【操作要求】1.建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是1200×900，加载线型为acad_iso03W100 ，设此线型为当前线型，设置合理的线型比例。
2.保存：将完成的图形以KSCAD1-2.DWT 为文件名保存在考生文件夹中。
第3 题【操作要求】1.建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是4200×2900 ，网格（grid ）点矩为100。
2.保存：将完成的图形以KSCAD1-3.DWT 为文件名保存在考生文件夹中。
第4 题【操作要求】1.建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是4200×2900 ，光标捕捉（snap ）间距为100 ，并打开光标捕捉。
2.保存：将完成的图形以KSCAD1-4.DWT 为文件名保存在考生文件夹中。
第5 题【操作要求】1.建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是4200×2900 ，设置单位为Meters ，长度、角度单们精确度为小数后 3 位。
2.保存：将完成的图形以KSCAD1-5.DWT 为文件名保存在考生文件夹中。
第6 题【操作要求】1.建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是4200×2900 ，打开正交模式。
打开Osanp 捕捉模式，并设置端点、平行、垂直捕捉。
2.保存：将完成的图形以KSCAD1-6.DWT 为文件名保存在考生文件夹中。
第7 题【操作要求】1.建立新文件：运行AutoCAD 软件，建立新模板文件，模板的图形范围是4200×2900 ，设置单位为Meters ，长度、角度单们精确度为小数后 2 位。
cad练习题第二部分的
CAD练习题第二部分一、基本操作类1. 打开CAD软件，新建一个空白图纸。
2. 设置图纸界限为A3大小，并将图纸界限显示在图纸上。
3. 保存当前图纸，并另存为.dwg格式。
4. 绘制一条长度为100mm的直线。
5. 复制上述直线，使其与原直线平行，间距为50mm。
6. 将复制的直线旋转30度。
7. 删除旋转后的直线。
8. 绘制一个半径为50mm的圆。
9. 将圆等分为8份。
10. 阵列上述圆，使其形成3行4列的图形。
二、绘图与编辑类1. 绘制一个长100mm、宽50mm的矩形。
2. 将矩形分解为四条线段。
3. 将其中一条线段延长20mm。
4. 绘制一个直径为30mm的圆。
5. 将圆与矩形进行相切操作。
6. 绘制一条多段线，包含四个顶点，分别为（0,0）、（50,0）、（50,50）、（0,50）。
7. 将多段线转换为样条曲线。
8. 绘制一个正三角形，边长为50mm。
9. 将正三角形进行镜像操作，镜像线为三角形的中线。
10. 绘制一个椭圆，长轴为100mm，短轴为50mm。
三、标注与文字类1. 设置当前标注样式为“建筑”。
2. 为上述矩形标注长度和宽度。
3. 在图纸上添加文字说明，内容为“CAD练习题”。
4. 设置文字样式为“宋体”，高度为5mm。
5. 添加多行文字，内容为“请在此处绘制一个直径为40mm的圆”。
6. 为直径为30mm的圆添加半径标注。
7. 为正三角形添加角度标注。
8. 在图纸上添加一个带引线的文字注释，内容为“此为关键部位”。
9. 设置标注样式为“机械”，并对椭圆进行直径标注。
10. 添加一个表格，包含两列，分别为“序号”和“尺寸”，填写相应内容。
四、图层与块类1. 新建一个图层，命名为“轮廓线”，颜色为红色。
2. 将上述矩形的线段移动到“轮廓线”图层。
3. 创建一个块，命名为“Logo”，包含一个直径为20mm的圆。
4. 插入“Logo”块到图纸中，并设置插入点为（100,100）。
CAD试题汇编第二单元习题操作步骤
去第二单元简单图形绘制2.1 第1题操作步骤：1.绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（100，100）】→回车。
单击栅格。
按住鼠标中间滚轮把栅格拖到屏幕中间。
2.绘图：（1）单击→用鼠标在绘图区域靠左下处单击指定一点→输入右上角坐标（60，30）→回车；（2）单击→连接矩形的两个对角点→单击→在矩形对角线交点处捕捉圆心→输入圆半径10→回车。
删掉两条对角线；（3）单击→选择矩形→回车；（4）绘图→点→定数等分→选择矩形的下边线→输入等分数目8→回车；（5）格式→点样式→选择点的一种样式→单击确定按钮；（6）单击→捕捉矩形左下1/8等分点→捕捉圆上切点（切点在对象捕捉处右击点设置，选择）→回车；单击→捕捉矩形右下1/8等分点→捕捉圆上切点→回车；（7）单击→捕捉大圆圆心→输入圆半径5→回车；（8）删除7个等分点。
3. 保存。
2.2 第2题操作步骤：1.绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（240，200）】→回车。
单击栅格。
按住鼠标中间滚轮把栅格拖到屏幕中间。
2.绘图：（1）单击→用鼠标在绘图区域靠左下处单击指定一点→输入右上角坐标（100，25）→回车；（2）单击→选择矩形→回车；（3）绘图→点→定数等分→选择矩形的上边线→输入等分数目12→回车；绘图→点→定数等分→选择矩形的下边线→输入等分数目12→回车；（4）格式→点样式→选择点的一种样式→单击确定按钮；（5）单击→捕捉矩形左边线中点→捕捉矩形上下等分点（在对象捕捉里选择节点）→捕捉矩形右边线中点→回车→光标移到右击点设置，增量角选择45°→单击确定按钮；（6）光标移动到左斜向下45°（出现一条虚的极轴）→回车；光标移动到右斜向下45°（出现一条虚的极轴）→回车；（7）删除上下边的等分点。
3. 保存。
2.3 第3题操作步骤：1.绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（240，200）】→回车。
CAD练习题(附带详细绘图步骤)汇总
AutoCAD练习题10.1 习题1：定数等分画圆弧◆练习说明：1、此图中间为6等分，可使用定数等分命令分段；2、连续曲线可采用多段线的圆弧命令快速绘制。
◆操作提示：⑴先画一条长为70的直线，然后在这条直线上6等分（如图所示）⑵使用“多段线”命令，在“指定起点: 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:”提示下输入a；在“指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:”提示下输入d，开始绘制圆弧的方向（如图所示）⑶重复以上的操作，完成圆弧的绘制（如图所示）⑷选择“圆”命令，捕捉圆的中点，在“指定圆的半径或[直径(D)]”提示下输入35，回车⑸删除辅助线，添加尺寸标注（如图所示）10.2 习题2：环形阵列画圆弧◆练习说明：1、此图外面由8段相同的圆弧构成；2、使用环形阵列命令快速绘制。
◆操作提示：⑴先画一个直径为35的圆，然后向上复制（如图所示）⑵使用“环形阵列”命令，阵列出8个圆（如图所示）⑶使用“修剪”命令，修剪出一段圆弧后，并删除多余的圆（如图所示）⑷再次使用“环形阵列”命令，阵列出8个圆弧，添加尺寸标注（如图所示）10.3 习题3：使用极轴追踪绘制图形◆练习说明：1、此图主要练习多边形的绘制；2、在绘制中间的矩形时将会用到45°极轴追踪。
◆操作提示：⑴先对“极轴追踪”进行设置，鼠标右击状态栏上的“极轴”，点击“设置”按钮（如图所示）⑵在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项，在“增量角”改为45°（改成45°的意思是：凡是45°的倍数都能追踪得到）（如图所示）⑶先画一个直径为70的圆，再画一个内接于圆的正6边形（如图所示）⑷使用“对象捕捉”命令，绘制里面的直线，并用“极轴追踪”方式绘制一条连接于线上的直线（如图所示）⑸使用“直线”命令连接其余直线（如图所示）⑹捕捉大圆的圆心，在矩形里面绘制一个小圆，并添加尺寸标注（如图所示）10.4 习题4：使用镜像、修剪命令绘制图形◆练习说明：1、此图多为对称图形，可使用镜像命令生成；2、图形中三角形里面的几条线段用边界修剪命令完成。
AutoCAD20022005试题汇编解答参考第二单元
第二单元简单图形绘制（仅供参考）2.1 第1题解答第1步：选择“文件”菜单中“新建”命令，设置图形区域。
第2步：单击“绘图”工具栏中的“矩形”按钮，在制图区单击指定矩形第一角点，在命令行中输入“@60，30”，按回车键确定矩形另一角点。
第3步：单击“绘图”工具栏中“直线”按钮，捕捉矩形端点绘制矩形对角线如图 2.1-a所示。
第4步：单击“绘图”工具栏中“圆”按钮，捕捉矩形对角线的交点为圆心点，在命令行中输入“10”按回车键绘制一个圆。
第5步：单击“修改”工具栏中“删除”按钮，选择矩形对角线，按回车确定删除，如图2.1-b所示。
图2.1-a 图2.1-b第6步：单击“修改”工具栏中“分解”按钮，对矩形进行分解。
第7步：选择“绘图”菜单中“点”子菜单中的“定数等分”命令，选择下边的直线，在命令行中输入“8”，设定等分线段数目。
第8步：单击“绘图”工具栏中“直线”按钮，捕捉下边直线左侧1/8处的节点为第一点，捕捉圆形的切点为第二点；重复直线命令，绘制另一切线。
第9步：单击“修改”工具栏中“偏移”命令，在命令行中输入偏移距离为“5”，回车确定，选择圆形，单击圆形内侧，右键确定偏移完成，如图2.1-c所示。
第10步：选择“文件”菜单中的“保存”命令，打开“图形另存为”对话框。
设置文件名为“KSCAD2-1.DWG”，选择文件的保存位置为考生文件夹，单击“保存”按钮。
图2.1- c2.2 第2题解答第1步：选择“文件”菜单中“新建”命令，设置图形区域。
第2步：单击“绘图”工具栏中的“矩形”按钮，在制图区单击指定矩形第一角点，在命令行中输入“@100，25”，按回车键确定矩形另一角点。
第3步：单击“修改”工具栏中“分解”按钮，将矩形进行分解。
第4步：选择“绘图”菜单中“点”子菜单中的“定数等分”命令，对上下水平线定数等分12份。
CAD练习题(附带详细绘图步骤)
AutoCAD练习题10.1 习题1：定数等分画圆弧◆练习说明：1、此图中间为6等分，可使用定数等分命令分段；2、连续曲线可采用多段线的圆弧命令快速绘制。
◆操作提示：⑴先画一条长为70的直线，然后在这条直线上6等分（如图所示）⑵使用“多段线”命令，在“指定起点: 指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:”提示下输入a；在“指定圆弧的端点或[角度(A)/圆心(CE)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:”提示下输入d，开始绘制圆弧的方向（如图所示）⑶重复以上的操作，完成圆弧的绘制（如图所示）⑷选择“圆”命令，捕捉圆的中点，在“指定圆的半径或[直径(D)]”提示下输入35，回车⑸删除辅助线，添加尺寸标注（如图所示）10.2 习题2：环形阵列画圆弧◆练习说明：1、此图外面由8段相同的圆弧构成；2、使用环形阵列命令快速绘制。
◆操作提示：⑴先画一个直径为35的圆，然后向上复制（如图所示）⑵使用“环形阵列”命令，阵列出8个圆（如图所示）⑶使用“修剪”命令，修剪出一段圆弧后，并删除多余的圆（如图所示）⑷再次使用“环形阵列”命令，阵列出8个圆弧，添加尺寸标注（如图所示）10.3 习题3：使用极轴追踪绘制图形◆练习说明：1、此图主要练习多边形的绘制；2、在绘制中间的矩形时将会用到45°极轴追踪。
◆操作提示：⑴先对“极轴追踪”进行设置，鼠标右击状态栏上的“极轴”，点击“设置”按钮（如图所示）⑵在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项，在“增量角”改为45°（改成45°的意思是：凡是45°的倍数都能追踪得到）（如图所示）⑶先画一个直径为70的圆，再画一个内接于圆的正6边形（如图所示）⑷使用“对象捕捉”命令，绘制里面的直线，并用“极轴追踪”方式绘制一条连接于线上的直线（如图所示）⑸使用“直线”命令连接其余直线（如图所示）⑹捕捉大圆的圆心，在矩形里面绘制一个小圆，并添加尺寸标注（如图所示）10.4 习题4：使用镜像、修剪命令绘制图形◆练习说明：1、此图多为对称图形，可使用镜像命令生成；2、图形中三角形里面的几条线段用边界修剪命令完成。
CAD练习题(带步骤)
CAD练习题(带步骤)AutoCAD练题题1：定数等分画圆弧在练中，我们需要先画一条长为70的直线，并将其等分为6份。
然后使用“多段线”命令，在指定起点和终点的情况下绘制圆弧。
重复以上操作，直到完成所有圆弧的绘制。
最后，选择“圆”命令，绘制圆的中点，并添加尺寸标注。
题2：环形阵列画圆弧在该题中，我们需要绘制由8段相同的圆弧构成的图形。
使用环形阵列命令可以快速完成该图形的绘制。
首先绘制一个直径为35的圆，然后复制并阵列出8个圆。
使用“修剪”命令修剪出一段圆弧，并删除多余的圆。
再次使用“环形阵列”命令，阵列出8个圆弧，并添加尺寸标注。
题3：使用极轴追踪绘制图形在该题中，我们需要练多边形的绘制，并使用45°极轴追踪。
首先对“极轴追踪”进行设置，然后绘制一个直径为70的圆和一个内接于圆的正6边形。
使用“对象捕捉”命令绘制直线，并使用极轴追踪方式绘制一条连接于线上的直线。
最后使用“直线”命令连接其余直线，并在矩形里面绘制一个小圆并添加尺寸标注。
题4：使用镜像、修剪命令绘制图形在该题中，我们需要绘制对称图形，并使用镜像命令生成。
绘制一个直径为70的圆和接于圆的正三角形。
使用边界修剪命令完成三角形里面的几条线段。
⑴使用“直线”命令，画一条长为50的直线，再使用“构造线”命令画一条垂直于直线的射线（如图所示）⑵使用“圆”命令，捕捉圆心A点，画半径为70的圆，使圆和射线相交于B点，连接线段AB（如图所示）⑶使用“偏移”命令，偏移出一条距离为20的线段，连接点C和D（如图所示）⑷使用“圆”命令，捕捉点C为圆心，画半径为20的圆，使圆和线段CD相交于E点，连接线段DE（如图所示）⑸使用“修剪”命令，修剪和删除多余线条，并添加尺寸标注（如图所示）2、需要使用优弧命令来绘制圆弧。
操作提示：⑴使用“圆”命令，绘制圆心为A点，半径为50的圆（如图所示）⑵使用“优弧”命令，选择起点为B点，终点为C点，中间点为D点，绘制圆弧（如图所示）命令: _fillet当前设置: 模式=默认。
AutoCAD2002试题汇编操作详解第二单元基本图形绘制
AutoCAD试题操作详解李笔森第二单元基本图形的绘制第二单元基本图形的绘制2.1第一题2.2第二题2.3第三题2.4第四题2.5第五题2.6第六题2.7第七题2.8第八题2.9第九题2.10第十题2.11第十一题2.12第十二题2.13第十三题2.14第十四题2.15第十五题2.16第十六题2.17第十七题2.18第十八题2.19第十九题2.20第二十题第二单元基本图形的绘制文件操作的一般操作步骤：1.拷入文件到考生文件夹并打开文件（1）复制文件文件/打开/[搜索：（C:）/99cad/在试题要求的文件上单击右键（如在Scad02.dwg上单击右键）/复制]（也可以先选中试题要求的文件，然后同时按下键盘上的复制Ctrl+C键来完成复制操作）。
（2）粘贴文件[搜索：（D:）/考生文件夹/同时按下键盘上的粘贴Ctrl+V键（或者在考生文件夹的空白区域单击右键/粘贴）]。
（3）打开文件[搜索：（C:）/99cad/选中试题要求的文件（如Scad02.dwg）/打开]。
2.绘制图形根据试题要求完成图形绘制。
说明：①在进行绘图操作时，如果右键功能不能使用，则请按如下步骤启用右键快捷菜单：工具/选项/用户系统配置/[windows 标准：绘图区域中使用快捷菜单（要求选中此选项）]/确定。
②特殊点的右键捕捉方法：可以使用“Shift+右键”快捷键来捕捉所需要的特殊点（如切点、交点、中点、端点等）。
3.输入文字（1）设置文字样式格式/文字样式/[字体名：宋体]/应用/关闭。
注意：切记不能选“@宋体”，因为“@宋体”汉字的字头方向是水平朝左的；也不能用默认的“txt.shx”字体，否则输入的汉字会全部变成问号“？”。
但是以“%%C”代码输入的直径符号φ只有在非中文字体（如txt.shx字体）下才能显示出来，否则φ只会以问号“？”方式显示。
（2）输入文字绘图/文字/单行文字/单击右键/对正/单击右键/中下/[指定文字的中下点：捕捉图形上部小矩形线框下边的中点]/[指定高度：10（试题要求的字高）]/回车（按下键盘上的回车键Enter）/回车/[输入文字：从键盘输入试题要求的文字]/回车/回车。
CAD 练习操作步骤
1、画一条长度为70直线命令: _line 指定第一点:指定下一点或[放弃(U)]: 702、对这条直线进行6等分命令: _divide选择要定数等分的对象:输入线段数目或[块(B)]: 63、过直线两个端点画圆circle 指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]: 2p 指定圆直径的第一个端点:指定圆直径的第二个端点:4、采用起点端点角度的方式画圆弧命令: _arc 指定圆弧的起点或[圆心(C)]:指定圆弧的第二个点或[圆心(C)/端点(E)]: e指定圆弧的端点: >>5、将上面的圆弧复制命令: _copy6、对复制后的圆弧进行旋转命令: _rotate7、标注命令: _dimdiameter选择圆弧或圆:标注文字=70操作步骤：1、画两个直径为35的圆2、将上面的圆复制并偏移-45度，并修剪成如图所示3、对小月芽进行环形阵列4、进行标注操作步骤：1、画一个直径为70的圆命令: _circle 指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]:指定圆的半径或[直径(D)]: 352、在圆内画一个内接于圆的六边形命令: _polygon 输入边的数目<4>: 6指定正多边形的中心点或[边(E)]:输入选项[内接于圆(I)/外切于圆(C)] <I>:指定圆的半径:3、连接图示的4条线段命令: _line 指定第一点:指定下一点或[放弃(U)]:指定下一点或[放弃(U)]: *取消*4、在里面画一个外切于圆的四边形命令: _polygon 输入边的数目<6>: 4指定正多边形的中心点或[边(E)]:输入选项[内接于圆(I)/外切于圆(C)] <I>: c指定圆的半径:5、在四边形内画一个相切相切相切的内切圆命令: _circle 指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]: _3p 指定圆上的第一个点: _tan 到指定圆上的第二个点: _tan 到指定圆上的第三个点: _tan 到6、标注：命令: _dimaligned操作步骤：1、画一个直径为70的圆命令: _circle 指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]:指定圆的半径或[直径(D)]: 352、在圆内画一个内接于圆的三角形命令: _polygon 输入边的数目<4>: 3指定正多边形的中心点或[边(E)]:输入选项[内接于圆(I)/外切于圆(C)] <I>:3、在三角形内画圆弧（可采用起点、端点、方向画圆弧）命令: _arc 指定圆弧的起点或[圆心(C)]:指定圆弧的第二个点或[圆心(C)/端点(E)]: _e指定圆弧的端点:指定圆弧的圆心或[角度(A)/方向(D)/半径(R)]: _d 指定圆弧的起点切向:4、对三角形及圆弧进行阵列命令: _array指定阵列中心点:5、对照图形，进行修剪命令: _trim6、进行标注命令: _dimaligned1、画一条直线长度为20命令: _line 指定第一点:指定下一点或[放弃(U)]: 20指定下一点或[放弃(U)]:2、偏移距离为5命令: _offset3、画圆弧命令: _arc 指定圆弧的起点或[圆心(C)]:指定圆弧的第二个点或[圆心(C)/端点(E)]: _e指定圆弧的端点:指定圆弧的圆心或[角度(A)/方向(D)/半径(R)]: _d 指定圆弧的起点切向: 4、将已经画好的对像阵列命令: _array选择对象: 指定对角点: 找到9 个(2 个重复)，总计9 个指定阵列中心点:5、进行标注命令: _dimaligned操作步骤：1、画一条长度为35/2命令: _line 指定第一点:指定下一点或[放弃(U)]: 35/22、偏移35/6指定偏移距离或[通过(T)] <1.0000>: 35/63、进行阵列4、再次进行阵列第七题：AB操作步骤：1、命令: _line 指定第一点:指定下一点或[放弃(U)]: 802、命令: _line 指定第一点:指定下一点或[放弃(U)]: （A点长度随意定）3、命令: _circle 指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]: 指定圆的半径或[直径(D)] <47.5000>: 95（以B为圆心，95为半径作圆）4、命令: _line 指定第一点: （A点）指定下一点或[放弃(U)]: （连接AB）5、命令: _trim（修剪图形）6、标注尺寸及角度第八题：CAB操作步骤：1、命令: _line 指定第一点: （A点）指定下一点或[放弃(U)]: 1002、命令: _circle 指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]:指定圆的半径或[直径(D)]: 85 （以A为圆心，85为半径画圆）3、命令: _circle 指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]:指定圆的半径或[直径(D)]: 45 （以B为圆心，45为半径画圆，两圆相交于C点）4、命令: _line 指定第一点: （连接AC，CB）5、命令: _trim（修剪图形）6、标注尺寸及角度第九题：1、画直径75的圆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二单元简单图形绘制2.1 第1题操作步骤：1.绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（100，100）】→回车。
单击栅格。
按住鼠标中间滚轮把栅格拖到屏幕中间。
2.绘图：（1）单击→用鼠标在绘图区域靠左下处单击指定一点→输入右上角坐标（60，30）→回车；（2）单击→连接矩形的两个对角点→单击→在矩形对角线交点处捕捉圆心→输入圆半径10→回车。
删掉两条对角线；（3）单击→选择矩形→回车；（4）绘图→点→定数等分→选择矩形的下边线→输入等分数目8→回车；（5）格式→点样式→选择点的一种样式→单击确定按钮；（6）单击→捕捉矩形左下1/8等分点→捕捉圆上切点（切点在对象捕捉处右击点设置，选择）→回车；单击→捕捉矩形右下1/8等分点→捕捉圆上切点→回车；（7）单击→捕捉大圆圆心→输入圆半径5→回车；（8）删除7个等分点。
3. 保存。
2.2 第2题操作步骤：1.绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（240，200）】→回车。
单击栅格。
按住鼠标中间滚轮把栅格拖到屏幕中间。
2.绘图：（1）单击→用鼠标在绘图区域靠左下处单击指定一点→输入右上角坐标（100，25）→回车；（2）单击→选择矩形→回车；（3）绘图→点→定数等分→选择矩形的上边线→输入等分数目12→回车；绘图→点→定数等分→选择矩形的下边线→输入等分数目12→回车；（4）格式→点样式→选择点的一种样式→单击确定按钮；（5）单击→捕捉矩形左边线中点→捕捉矩形上下等分点（在对象捕捉里选择节点）→捕捉矩形右边线中点→回车→光标移到右击点设置，增量角选择45°→单击确定按钮；（6）光标移动到左斜向下45°（出现一条虚的极轴）→回车；光标移动到右斜向下45°（出现一条虚的极轴）→回车；（7）删除上下边的等分点。
3. 保存。
2.3 第3题操作步骤：1.绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（240，200）】→回车。
单击栅格。
按住鼠标中间滚轮把栅格拖到屏幕中间。
2.绘图：（1）单击→指定椭圆水平轴的左端点→光标水平放置，输入100→输入椭圆另一轴的半轴长30；（2）单击→捕捉椭圆水平轴的两个端点→捕捉椭圆上方的象限点→捕捉椭圆左端点→捕捉椭圆下方象限点；单击→捕捉椭圆水平轴的两个端点→捕捉椭圆上方的象限点→捕捉椭圆下方象限点捕捉→捕捉椭圆右端点；（3）单击→捕捉椭圆上方的象限点→捕捉左边椭圆弧中心→捕捉右边椭圆弧中心→输入C回车闭合；（4）绘图→圆→相切，相切，相切→捕捉三角形三条边的切点。
3. 保存。
2.4 第4题操作步骤：1.绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（420，297）】→回车。
单击栅格。
按住鼠标中间滚轮把栅格拖到屏幕中间。
2.绘图：（1）绘图→圆环→输入圆环内径80→输入圆环外径100→指定圆环的中心→回车；（2）单击→捕捉圆环的左端点→输入w,回车→输入起点宽度10，回车→输入终点宽度10，回车→捕捉圆环中心→输入w,回车→输入起点宽度20，回车→输入终点宽度0，回车→捕捉圆环右端点→右击，点确定；（3）单击→捕捉圆环中心→输入圆半径25→回车。
3. 保存。
2.5 第5题操作步骤：1.绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（200，200）】→回车。
单击栅格。
按住鼠标中间滚轮把栅格拖到屏幕中间。
2.绘图：（1）单击→输入边数7→回车→输入边E→回车→在绘图区指定一点→输入相对挤坐标（20<30）→回车；（2）绘图→圆→三点→捕捉7边形的三个端点；（3）单击→捕捉外切圆圆心→输入圆半径10→回车；（4）单击→输入偏移距离10→回车→捕捉7边形→在7边形外单击。
3. 保存。
2.6 第6题操作步骤：1.绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（240，200）】→回车。
单击栅格。
按住鼠标中间滚轮把栅格拖到屏幕中间。
2. 绘图：（1）单击→指定圆心→输入半径10（可以任意）→回车；（2）单击→选择圆→回车→捕捉圆的左象限点→依次捕捉圆的右象限点，复制出4个圆→回车；（3）单击→选择复制出的4个圆→回车→捕捉最左端圆的圆心→输入c→回车→输入60°→回车；（4）单击→选择底部右边3个圆→回车→捕捉这3个圆的左端点（象限点）→捕捉第二排圆的右象限点→捕捉第三排圆的右象限点→捕捉第四排圆的象限点→把多出的三个圆删掉；（5）单击→捕捉三个端点处的圆心→回车；（6）单击→输入偏移距离10→选择三角形→在三角形外单击下→删除里面小三角形；（7）单击→选择全部图形→回车→捕捉三角形左下角点→输入r→回车→捕捉三角形底边的左右两个端点→输入100→回车。
3. 保存。
2.7 第7题操作步骤：1.绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（240，200）】→回车。
单击栅格。
按住鼠标中间滚轮把栅格拖到屏幕中间。
2. 绘图：（1）单击→用鼠标在绘图区域靠左下处单击指定一点→输入右上角坐标（100，80）→回车；（2）格式→多线样式→新建→输入3（可以随意），点继续→点添加→确定→点置为当前→点确定（3）绘图→多线→输入J→回车→输入Z→回车→捕捉矩形左边线中点（对象捕捉里设置）→捕捉矩形右边线中点→回车；绘图→多线→捕捉矩形上边线中点（对象捕捉里设置）→捕捉矩形下边线中点→回车；（4）修改→对象→多线→点十字合并→选择刚才画的两条多线→回车。
3. 保存。
2.8 第8题操作步骤：1.绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（240，200）】→回车。
单击栅格。
按住鼠标中间滚轮把栅格拖到屏幕中间。
2. 绘图：（1）单击→在绘图区指定一点→输入坐标（80，0）→回车→回车；（2）单击→选择直线→捕捉直线中点→输入c→回车→输入90°→回车；（3）单击→捕捉中垂线的上端点→输入A→回车→输入R→回车→输入半径25→回车→捕捉中垂线的中心→输入R→回车→输入半径25→回车→捕捉水平直线的左端点→输入R→回车→输入半径25→回车→捕捉水平直线的中心点→输入R→回车→输入半径25→回车→捕捉中垂线的下端点→输入R→回车→输入半径25→回车→捕捉中垂线的中心→输入R→回车→输入半径25→回车→捕捉水平直线的右端点→输入R→回车→输入半径25→回车→捕捉水平直线的中心点→输入R→回车→输入半径25→回车→捕捉中垂线的上端点→回车。
3. 保存。
2.9 第9题操作步骤：1.绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（240，200）】→回车。
单击栅格。
按住鼠标中间滚轮把栅格拖到屏幕中间。
2. 绘图：（1）单击→在绘图区指定一点→输入坐标（90，0）→回车→回车；（2）单击→捕捉直线AB的左端点→输入半径50→回车；单击→捕捉直线AB的右端点→输入半径70→回车；（3）单击→捕捉直线AB的左端点→捕捉两圆的上交点→捕捉直线AB的右端点→回车；（4）单击→捕捉两圆的上交点→捕捉三角形ABC底边上的垂足点（对象捕捉里设置）→回车；（5）删掉两个辅助圆；（6）绘图→圆→三点→捕捉三角形ABC的三个角点；（7）绘图→圆→相切，相切，相切→捕捉三角形OBC三条边上的切点。
3. 保存。
2.10 第10题操作步骤：1.绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（1200，1000）】→回车。
单击栅格。
按住鼠标中间滚轮把栅格拖到屏幕中间。
2. 绘图：（1）单击→在绘图区确定一点，作为A点→输入坐标（400，0）→回车→输入坐标（-400，300）→回车→输入C→回车；（2）绘图→圆→相切，相切，相切→捕捉三角形ABC三条边上的切点；（3）绘图→圆→相切，相切，相切→捕捉三角形ABC内切圆上的切点，捕捉AB边上的切点，捕捉BC边上的切点。
3. 保存。
2.11 第11题操作步骤：1.绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（560，400）】→回车。
单击栅格。
按住鼠标中间滚轮把栅格拖到屏幕中间。
2. 绘图：（1）单击→在绘图区指定一点作为圆心→输入半径100→回车；（2）单击→捕捉圆心→输入坐标（300，0）→回车→回车；（3）单击→捕捉直线右端点→输入半径50→回车；（4）绘图→圆→相切，相切，半径→捕捉左端圆上的切点，捕捉右端圆上的切点，输入半径200→回车；（5）单击→回车→选择刚才所画圆的优弧（指大圆弧）→回车；（6）单击→捕捉水平线的中心→捕捉圆弧的圆心→回车；（7）单击→捕捉水平线的中心→捕捉斜线与圆弧的交点；（8）对象捕捉设置里选中切点，其余取消不选；（9）单击→捕捉左端圆上切点→捕捉右端圆上切点→回车；（10）删除水平线和斜线。
3. 保存。
2.12 第12题操作步骤：1.绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（560，400）】→回车。
单击栅格。
按住鼠标中间滚轮把栅格拖到屏幕中间。
2. 绘图：（1）单击→在绘图区指定矩形左下角点→输入坐标（200，150）→回车；（2）单击→捕捉矩形左下角点→输入坐标（25，35）→回车→回车；（3）单击→捕捉斜线的上端点→输入坐标（150，80）→回车；（4）格式→点样式→选择模式→点确定；（5）绘图→点→单点→光标从矩形左边中点移动到矩形右边中点，从矩形顶线中点移动到底线中点→点击出现的虚交点；（6）删掉辅助用的斜线。
3. 保存。
2.13 第13题操作步骤：1.绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（560，400）】→回车。
单击栅格。
按住鼠标中间滚轮把栅格拖到屏幕中间。
2. 绘图：（1）单击→输入边数12→回车→输入E→回车→在绘图区指定一点→输入另一点坐标（12，0）；（2）单击→作12边形的一对角线，使12边形对半分；（3）单击→捕捉12边形对角线的端点→捕捉相邻边的中点；（4）单击→选择环形阵列→选择对象：捕捉圆→回车→中心点：捕捉对角线的中点→项目总数：12，填充角度：360→点击预览→点击接受；（5）绘图→圆→相切，相切，相切→捕捉三个切点（12个圆上任意三个切点）；（6）删掉12边形和辅助的直线。
3. 保存。
2.14 第14题操作步骤：1.绘图区域设置：格式→图形界限→指定左下角点（直接回车）→指定右上角点【输（560，400）】→回车。
单击栅格。
按住鼠标中间滚轮把栅格拖到屏幕中间。
2. 绘图：（1）单击→在绘图区指定一点→输入坐标（0，24）→回车→回车；（2）单击→捕捉所画竖线的中点→输入坐标（-30，0）→回车→回车；（3）绘图→圆弧→起点，端点，方向→捕捉竖线的上端点→捕捉水平线的左端点→指明水平向左的切线方向；（4）绘图→圆弧→起点，端点，方向→捕捉竖线的下端点→捕捉水平线的左端点→指明水平向左的切线方向；（5）单击→捕捉竖线下端点→输入A→回车→输入R→回车→输入半径（-30）→回车→捕捉竖线上端点→回车；3. 保存。
