钳形接地电阻测试仪特点比较

合集下载

GEOX钳型接地电阻测试仪

编辑课件
3pole+ 无辅助极测量
编辑课件
3pole+ 无辅助极测量
三相五线制
接地排
设备
测试线圈
交流配电屏
编辑课件
3pole+ 无辅助极测量注意事项
1、创造回路条件； 2、两个探头的间距最好大于10cm; 3、电压探头在上方（远地端），电流探头在下方（近地端）； 4、电压钳口上的箭头方向应与电流钳口上的箭头方向一致，
编辑课件
GEOX配置验收清
配件清单
单
GEOX主机 1台
地极
4个
25m电缆 2卷
50m电缆 1卷
1.5米连接线 2根
鳄鱼夹
2个
电池
6节
便携箱子 1个
电压钳口 1个
电流钳口 1个
适配器 1根
三孔连线 2根
特别选件
INTERFACE校准接口通讯系统专用测试线
编辑课件

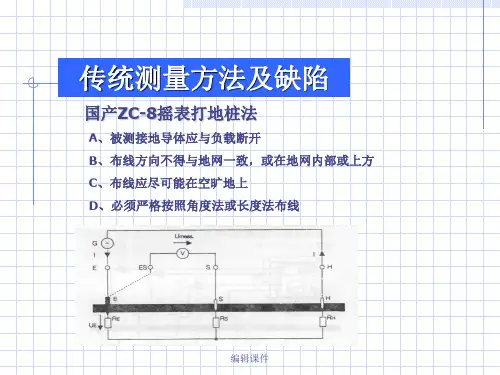

竞争产品
国外单钳口地阻仪测量法
A、线圈的自感会影响测量精度 B、只能在线测试，不具备打地桩测试的功能 C、钳口内径小（通常25mm），不易测大直径引线
编辑课件
GEOX的技术参数
量程：0.02-3000 分辨率：0.001 测量频率：94\105\111\128Hz\AFC 测量电压：20\48V 干扰电压：0-50V
编辑课件
GEOX在通信领域的突出应用
➢电力机房接地阻值测量 ➢传输光缆接地阻值测量 ➢移动、联通及微波通信基站接地电阻测量 ➢建造地网时测土壤电阻率 ➢简单、快速地判断微波、移动通信基站铁塔避
第七档 4pole R-（直流接触小电阻测量——补偿功能）
编辑课件
3pole档—传统测量（一）

钳形接地电阻测试仪

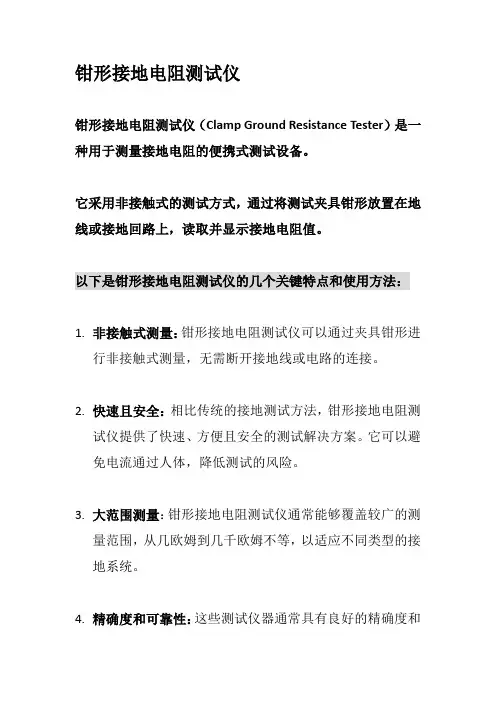

钳形接地电阻测试仪
钳形接地电阻测试仪（Clamp Ground Resistance Tester）是一种用于测量接地电阻的便携式测试设备。

它采用非接触式的测试方式，通过将测试夹具钳形放置在地线或接地回路上，读取并显示接地电阻值。

以下是钳形接地电阻测试仪的几个关键特点和使用方法：
1.非接触式测量：钳形接地电阻测试仪可以通过夹具钳形进
行非接触式测量，无需断开接地线或电路的连接。

2.快速且安全：相比传统的接地测试方法，钳形接地电阻测
试仪提供了快速、方便且安全的测试解决方案。

它可以避免电流通过人体，降低测试的风险。

3.大范围测量：钳形接地电阻测试仪通常能够覆盖较广的测
量范围，从几欧姆到几千欧姆不等，以适应不同类型的接地系统。

4.精确度和可靠性：这些测试仪器通常具有良好的精确度和
稳定性，能够提供准确的接地电阻测量结果。

5.数据记录和分析：一些钳形接地电阻测试仪具备数据记录
和分析功能，可以存储多组测量数据，并可通过USB或蓝牙等方式传输到计算机进行进一步分析。

★使用钳形接地电阻测试仪时，通常需要按照设备的使用说明进行操作。

一般步骤包括：选择合适的测量范围、打开测试仪器、将夹具钳形放置在接地线上，触发测量并读取显示的接地电阻值。

需确保测试环境安全，并遵循相关的安全操作规程。

★钳形接地电阻测试仪广泛应用于建筑物、电力系统、工业设备等领域中的接地系统测试和维护，以确保接地系统的良好性能和安全运行。

4200钳形接地电阻测试仪使用说明书

接地电阻测试中检测对测试有影响的电流并显示在 LCD 上的功能。交流电流测试中显示变形波的真有效值（True RMS）。避免忘记关闭电源节约电池寿命的功能。将测量数据保留在显示屏上的功能。
若测试结果在 10Ω 以下，蜂鸣器鸣叫。在昏暗处及夜间作业中非常便利的背光功能。能够保存、显示测试结果。 IEC61010-1：2001（CAT. 300V 污染度 2）。 IEC61010-2-032：2002。
● 保证精度的温湿度范围 ● 操作温湿度范围 ● 存储温湿度范围 ● 电源 ● 消耗电流 ● 测量时间 ● 自动关机功能 ● 应用的标准
DC6V：R6P×4 节或 LR6P×4 节约 50mA （最大时约 100mA） R6P 使用时约 12 小时，LR6 使用时约 24 小时。操作约 10 分钟后自动关机。 IEC 61010-1 ：2001（CATIV 污 IEC 61010-2-032： 2002 IEC 61326-1 ：2001（EMC 规格）度 2）
（50/60Hz、波高值低于 60A）
读数 5 以下校正为零双重积分方式
● 动作方式： ● 显示 ● 输入 OL 表示 ● 应答时间 ● 采样率 ● 使用环境:
接地电阻功能：定电压注入。电流检出法（频率：2400Hz）交流电流功能：逐次比较方式。液晶显示(最大 2000) 超过测试范围时表示为“OL” 约2秒约 2 次/秒海拔 2000m 以下 (户内/户外使用)。 23ºC±5ºC 0ºC ~40ºC -20ºC ~ 60ºC 相对湿度 85% 以下，不结露。相对湿度 85% 以下，不结露。相对湿度 85%以下，不结露。
为确保高精度测试，对钳口进行了精密调整。因此，使用时请务必注意不要施加冲击、振动及不必要的外力。由于本仪器在电源接通后 3 秒内会自动校准(LCD 显示“CAL”标志)，在此期间，请不要随意开关钳口，否则可能影响精确度。发生钳口因夹住异物或对其施加了不必要的外力造成无法咬合的情况时，钳口会难以闭合。此时请勿立刻强行闭合钳口而实施扳动板机等行为，而应该取出异物利用板机自身弹簧的自然力闭合钳口。被测导体的最大的直径为 Φ30mm，尺寸过大的导体钳口会无法完全闭合，将不能正确测试。测量大电流时，钳口处可能会发出蜂鸣声，并非异常现象。本仪器采用了高感度的钳口设计，仪器无法完全排除受外部磁场的影响，若附近有大磁场的发生源，在夹住导线之前，可能就会显示电流值（非零显示），此时请尽可能将仪器远离磁场发生源后再使用。代表性的发生源有：有大电流流动的导体、马达、使用磁石的机器、计算电力计。 7-1 普通电流测定按下功能键“A/Ω”选择 ACA 功能。确认液晶显示的单位是“mA”，并且显示屏左上侧“MEM”标志没有点亮。请按下板机，打开钳口，夹住被测试导体中的 1 根。显示被测电流值。（接地线中的接地泄漏电流或微小电流也可使用以上方法进行测试）

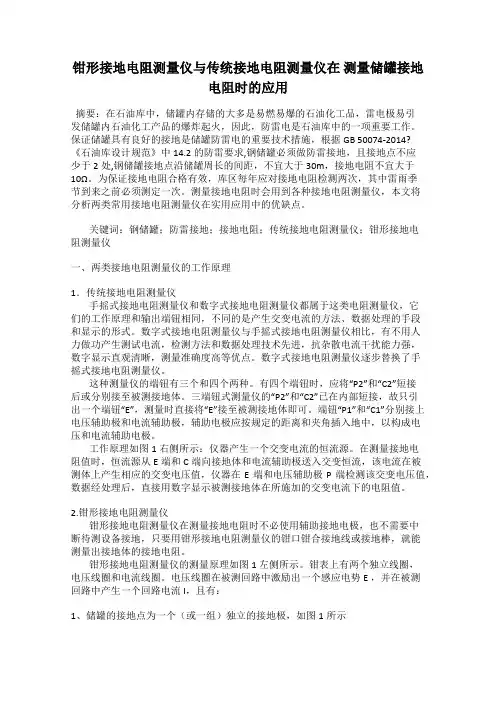

钳形接地电阻测量仪与传统接地电阻测量仪在测量储罐接地电阻时的应用

钳形接地电阻测量仪与传统接地电阻测量仪在测量储罐接地电阻时的应用摘要：在石油库中，储罐内存储的大多是易燃易爆的石油化工品，雷电极易引发储罐内石油化工产品的爆炸起火，因此，防雷电是石油库中的一项重要工作。

保证储罐具有良好的接地是储罐防雷电的重要技术措施，根据GB 50074-2014?《石油库设计规范》中14.2的防雷要求,钢储罐必须做防雷接地，且接地点不应少于2处,钢储罐接地点沿储罐周长的间距，不宜大于30m，接地电阻不宜大于10Ω。

为保证接地电阻合格有效，库区每年应对接地电阻检测两次，其中雷雨季节到来之前必须测定一次。

测量接地电阻时会用到各种接地电阻测量仪，本文将分析两类常用接地电阻测量仪在实用应用中的优缺点。

关键词：钢储罐；防雷接地；接地电阻；传统接地电阻测量仪；钳形接地电阻测量仪一、两类接地电阻测量仪的工作原理1．传统接地电阻测量仪手摇式接地电阻测量仪和数字式接地电阻测量仪都属于这类电阻测量仪，它们的工作原理和输出端钮相同，不同的是产生交变电流的方法、数据处理的手段和显示的形式。

数字式接地电阻测量仪与手摇式接地电阻测量仪相比，有不用人力做功产生测试电流，检测方法和数据处理技术先进，抗杂散电流干扰能力强，数字显示直观清晰，测量准确度高等优点。

数字式接地电阻测量仪逐步替换了手摇式接地电阻测量仪。

这种测量仪的端钮有三个和四个两种。

有四个端钮时，应将“P2”和“C2”短接后或分别接至被测接地体。

三端钮式测量仪的“P2”和“C2”已在内部短接，故只引出一个端钮“E”，测量时直接将“E”接至被测接地体即可。

端钮“P1”和“C1”分别接上电压辅助极和电流辅助极，辅助电极应按规定的距离和夹角插入地中，以构成电压和电流辅助电极。

工作原理如图1右侧所示：仪器产生一个交变电流的恒流源。

在测量接地电阻值时，恒流源从E端和C端向接地体和电流辅助极送入交变恒流，该电流在被测体上产生相应的交变电压值，仪器在E端和电压辅助极P端检测该交变电压值，数据经处理后，直接用数字显示被测接地体在所施加的交变电流下的电阻值。

钳形接地电阻仪检定注意事项

国内统一刊号CN31-1424／TB2020/4 总第281期0　引言接地电阻测试是电气设备、电气线路安全试验的主要项目之一，目的是确保设备接地点或保护接地连接端子与大地可靠连接，保证人身和设备安全。

传统的接地电阻测试设备很多，包括手摇接地电阻测试仪、指针显示接地电阻测试仪和数字显示接地电阻测试仪等，但是这些设备在测试时都需要打地桩，测试过程比较麻烦。

近几年来，市场上出现了可以直接卡接在接地体上的钳形接地电阻仪（以下简称钳阻仪），可以非常方便地进行测试，在各企事业单位中使用非常普遍，因此，计量的需求也越来越大[1]。

1　钳阻仪的工作原理及特点钳阻仪测量接地电阻的基本原理其实就是测量回路电阻。

如图1所示，钳口部分由电压线圈和电流线圈组成，电压线圈产生激励信号，并在被测电阻回路上感应一个电势E 。

在电势E 的作用下将在被测电阻回路产生电流I 。

钳阻仪内部对E 及I 进行测量，根据欧姆定律从而换算出回路电阻R =E /I [2]。

图1　钳阻仪基本测试原理传统接地电阻测试仪采用电压电流法，必须在土壤中打辅助接地电极，测量准确度取决于电极之间的距离，接地电阻之间有相对位置要求。

钳形接地电阻仪检定注意事项陈建志 / 厦门市计量检定测试院比较两者，钳阻仪在测试使用中具有以下优点：1）使用便捷：只要有接地环路，钳阻仪只须钳接在被测接地线上，无需断开接地线、无需打地桩即可测得接地电阻值；而传统方法需要在土壤中打相对位置的辅助电极，受环境影响较大。

2）测量准确度高：传统测量方法受到辅助电极位置影响，可能产生布局误差，使得测量结果具有一定的分散性，从而降低测量结果的可信性。

钳阻仪不受这些因素影响，测量重复性好，准确度更高。

3）使用场合更广：钳阻仪测量的是整个接地系统的综合接地电阻，而传统方法只能测量单个接地体的接地电阻，对于多点接地系统，传统方法无法测量接地故障，无法完整评价整个接地系统。

4）数字显示、自动换档，较传统手摇接地电阻测试仪更直观。

钳形接地电阻查验仪技能参数

钳形接地电阻查验仪技能参数★功用特征：
适用于丈量各种接电设备的接地电阻值，也可丈量低阻导体的电阻值。

LCD数字闪现，读数便当，分辩率高。

具有抗地电压烦扰的才调。

辅佐接地电阻小于十KOmega;，对查验无影响。

接地查验回路开路时，能给出提示符。

可丈量地电压、地电阻率。

电池供电，带着便当。

★技能参数：
★闪现屏：4位LCD数字闪现。

高28.5mm、宽47mm
★钳口规范：长形钳口32mm;x;65mm，圆形钳口phi;32mm
★钳口开口：长形钳口28mm，圆形钳口phi;32mm
★作业温度：-十℃-55℃
★作业湿度：十%-90%
★仪器质量：长形钳口1320g(含电池)圆形钳口1120g(含电池)★电源：4节五号碱性干电池（6v）
★仪器规范：长形钳口长293mm、宽90mm、厚66mm
圆形钳口：长260mm、宽90mm、厚66mm
★丈量计划（Omega;）：0.1~0.99、.0~49.9、50.0~99.5、十
0~199、200~395、400~590、600~十00
★分辩力（Omega;）：0.01、0.1、0.5、1、5、十、20
★准确度（Omega;）：plusmn;（1%+0.01Omega;）、plusmn;（1.5%+0.1Omega;）、plusmn;（2%+0.5Omega;）、plusmn;
（3%+1Omega;）、
plusmn;（6%+5Omega;）、plusmn;（十%+十Omega;）、plusmn;（20%+20Omega;）。

MASTECH华仪仪表MS2301智能钳形接地电阻测试仪表产品说明

香港精密计测公司目录注意- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1 维护与保养- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1 前言- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 1 特点- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 2 面板说明- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -- - 3 功能一览表- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4 液晶显示- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5 操作开机/关机操作- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6 接地电阻测量- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6 电流测量- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 10 HOLD键- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 10 警报模式的操作- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 11 存贮功能- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 11 特殊功能- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 12 性能指标- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 13 规格- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 14 配件- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 14 更换电池- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 15 电池充电- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 15 应用领域- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 16注意* 连接在电气设备上的金属物或导线在测试之前，应被认为有致命危险，接地系统也不例外，因此对电气设备进行测试时，应特别注意安全。

钳形接地电阻测试仪的应用与局限性分析

钳形接地电阻测试仪的应用与局限性分析作者：钟博宏来源：《中国科技博览》2014年第22期[摘要]本文简单介绍了钳形接地电阻测试仪（以下简称钳表）的测量原理，通过在一般建筑物防雷检测和油罐区防雷检测工作中的实际运用，分析钳表对比普通接地电阻测试仪的优越性和局限性，探讨钳表的测试方法和计算方法。

[关键词]钳形接地电阻测试仪，防雷检测，应用，局限性中图分类号：F841 文献标识码：A 文章编号：1009-914X（2014）22-0240-011 引言钳形接地电阻测试仪测量接地电阻的基本原理是以伏安法测量回路电阻：钳表的钳口部分由电压线圈和电流线圈组成，电压线圈在被测回路上感应一个电势E。

在电势E的作用下被测回路产生电流I，通过对E和I进行测量，由于R=E/I，可计算出回路电阻R。

钳表比一般的接地电阻测试仪使用便捷，无需设立辅助电极，但局限性也显而易见，只能测试回路电阻，并且测试出来的电阻值并不一定就是防雷检测中需要测量的接地电阻。

2 钳表在建筑物防雷检测中的应用2.1 如图1所示，建设物各接地极相互独立，若我们要测专设引下线A是否与接地装置真实相连，我们通过断开除引下线A外的所有断接卡，用接地电阻测试仪（如4102，MI2088等）对引下线A进行测量，此时即可测得引下线A的接地电阻。

若用钳表进行测量，用钳表钳住引下线A，因为各个引下线通过接闪带连接，因此钳表测量读数R1并不是引下线A的接地电阻，而是R1=RA+RE，其中RA为引下线A的接地电阻，RE为其余引下线的接地电阻并联后的等效电阻（不考虑互电阻的存在）[1]，即。

我们用钳表对引下线B，C，D测量，同样可得到以下公式：。

由此可得，钳表与一般的接地装置测试仪相比，可简单、快捷得测出引下线与接地装置是否可靠连接。

特别是在很多已投入使用的建筑加装防雷设施的工程中，有些“假引下线”其实并没有与接地装置连接。

用钳表测试无法直接测出引下线的接地电阻，而用MI2088等接地电阻测试仪则每次测试均需断开其余的引下线的断接卡，因此在这种情况下，钳表与普通接地电阻测试仪互有优劣。

钳形接地电阻测试仪SDW-2000

SDW-2000钳形接地电阻测试仪一、概述优良的接地系统是电力、电信、电气设备安全可靠运行的重要保证。

接地电阻大小是接地系统品质优劣的评判依据。

精确、快速、简捷、可靠的接地电阻测量方法，已成为防雷接地领域内技术进步的迫切需要。

精心设计的SDW-2000钳形接地电阻测试仪突破了传统接地电阻测量方法，采用先进、新颖的非接触式测量技术，能安全、快速、准确地测量出接地电阻值。

其结构精巧，具有现场测量准确、响应速度快、功耗极低、使用方便等特点，是传统接地测量仪器的替代产品。

二、仪器用途应用于电气设备、系统接地、杆塔接地、避雷针接地、加油站、油槽、有线电视网络、独立接地网等接地装置的接地电阻测量。

使用方便，安全可靠，测量时不须打入辅助电极，不剪断接地线，只要用钳表的钳口钳合接地线，就能快速显示所测电阻值。

三、规格及性能显示器：4位LCD数字显示显示尺寸：47（L）×28.5（W）mm钳口直径：φ32mm φ32×65mm钳口开口：φ32mm φ32×65mm工作温度：－10℃～55℃工作湿度：10%～90%RH外磁场干扰：不大于40A/m外电场干扰：不大于1V/m质量：1120g（含电池）电源：4节5号碱性干电池（6V），电源电流65mA尺寸：260（L）×90（W）×66（H）mm保护等级：双重绝缘结构特点：钳口方式显示屏：如图一所示，其中：A 为低电源警告符号，说明电池电压过低，须立即更换。

B 为电阻测量单位（欧姆）。

C 为小数点显示。

D 为HOLD符号，说明仪表处于保持状态。

E 为提示钳口未正常闭合的符号。

F 为4位LCD数字显示五、使用方法1、测量头测量头（红色部分）是仪器的传感器部分。

由钳口和内置转动部分组成。

在现场测量时，一定要保证钳口的接触部分干净，没有污渍，否则将会影响大于100Ω档的测量精确度。

2、POWER按钮POWER按钮是仪器电源的通/断切换开关。

钳形接地电阻测试仪在防雷检测中的应用分析

安徽建筑中图分类号：TU895文献标识码：A 文章编号：1007-7359（2024）2-0173-02DOI:10.16330/ki.1007-7359.2024.2.0661引言随着现代化快速发展，高层或超高层建筑数量在逐年增加，大规模的集成电路更新换代日益频繁。

实践表明，建筑越高越容易遭受雷击，随着集成度的增加其耐受过电压能力出现下降趋势。

雷电已被联合国公认为十大自然灾害之一，也是目前中国十大自然灾害之一，具有偶发性、强破坏性等特点。

全世界平均每分钟发生雷暴2000次，造成大量的森林火灾、油库等易燃易爆场所燃烧和爆炸、通信和信息系统崩溃、电力系统瘫痪及人员伤亡等。

全球气候变暖，极端天气频发，雷雨季节雷击事故逐年增多。

加强雷击灾害防范直接关系到生产发展和生命安全。

随着人们对雷电危害性的认知不断加强，防雷检测业务开展的领域也在逐年拓宽。

我国相关行业要求密集型建筑、易燃易爆场所需要定期进行防雷检测，检测业务量大，传统检测方法费时费力。

高层建筑大多数位于市区，且都是硬化地面，很难找到合适的土壤做辅助接地极，从屋面往下放接地线比较危险，很容易出现触摸高压线、坠落砸伤人员、中途盲区阻隔等现象，所以传统防雷检测方法局限性大。

目前，国内不少学者对钳形接地电阻测试仪的应用进行了分析和研究。

张宁等[1]在“ETCR2000型接地测试仪在防雷检测中的应用”一文分析了其原理，总结了ETCR2000型钳形接地电阻测试仪测试接地电阻的优点和缺陷；阮波[2]在“高铁贯通地线接地电阻测试及断点查找方法研究”一文中探索出钳形接地电阻测试仪是不需设置测量电极的新测试方法，能很好地适应高铁贯通地线的环境，减小了测试工作量，找出了测试值变化的规律。

本文将从钳形接地电阻测试仪的基本原理入手，解决其使用的场所和条件，为防雷检测业务工作提供参考[3-5]。

2钳形接地电阻测试仪原理钳形接地电阻测试仪的钳头包含两个磁芯部分：一个是仪器信号发生的磁芯线圈，发出交流电压信号E ；另一个是信号接收磁芯线圈，电流测量I ，由信号源E 发出激励信号，感应线圈接收电流I ，构成闭合回路，仪器即可计算出Z=E/I 。

说说钳式接地电阻测试仪产品特点及使用方法

说说钳式接地电阻测试仪产品特点及使用方法降低电力线路杆塔接地电阻可以提高线路的耐雷水平，减少雷害事故，在杆塔附近降低接触电压和跨步电压，防止人畜触电事故。

因此杆塔的接地电阻是一个重要数据。

设计、施工、运行的各个环节都必须十分重视，要准确测出它的真实数值，并使其低于规定值。

以往是使用接地摇表来量测接地电阻的，但由于需要从接地网向外引IOO米以上的量测线和两根辅助地极相连，工作量大，而且往往受到地形和环境的限制，辅助地极的位置无法达到要求，因而很难得到正确的量测结果。

近几年引进钳式接地电阻测试仪，由于其量测方法简便，为广大线路工作者所欢迎。

为了能正确使用钳式接地电阻测试仪去量测接地电阻，首先，必须了解其量测原理。

钳式接地电阻测试仪是用来量测任何有回路系统之接地电阻，该仪器本身能产生一个电源电势，在任何有回路系统中就能产生电流，因此其量测原理简而言之是全电路欧姆定律，它测出的是这个回路系统的环路电阻值。

用钳式接地电阻测试仪量测杆塔接地电阻时其量测回路系统如图1所示：图1量测回路系统图仪器有两个独立线圈，一个产生高频交流电压e,在量测回路中建立电势E,相当于一个变压器，在回路中产生总电流I,它被另一线圈子所接收，其作用相当于电流互感器，于是量测回路的环路电阻：R1OoP>=E∕1=e∕i=1∕NUNi=(e∕i)X常数(1)表头显示的就是环路电阻R1∞P>从量测回路系统图1分析，环路电阻包括四部分：(DRx>一待测杆塔的接地电阻。

(2)Re>一大地电阻，通常认为Re>g0,可忽略不计。

(3)Rp>―其余各杆塔的接地电阻并联值。

RP>=(R1>〃R2〉〃..... 〃Rn-1〉)由于其并联电阻数量多，并联后数值很小，-一般认为RP>^O(4)RgW一待测杆塔两侧架空地线电阻的并联值，由于其数值很小忽略，即Rgw>Q0在忽略了各个甚小的数值后就可认为环路电阻R1OOP就等于待测杆塔的接地电阻Rx>,即：R1OOP>=Rx>+Re>+(R1>∕∕R2>.... /Rn>)+Rgw>«=Rx>(2)根据此量测原理就能引伸出正确的量测方法和正确分析量测结果：1、待测杆塔的线路必须有多点接地，亦即是说必须有架空地线的线路方能采用，否则就不能构成式(2)的环路，即使存在某些环路，但环路内的各部分皆不能忽略时，式(2)便失去成立的依据，例如没有架空地线的IOkV线路杆塔，用此法量测可能没有回路，或者可以通过另一只塔脚经大地构成回路，表头虽有显示，但并不是真正的接地电阻值。

CA6415钳型接地电阻测试仪原理及使用

CA6415钳型接地电阻测试仪原理及使用孙中心王新培孙浩( 安徽省防雷中心合肥 230061 )提要本文结合笔者的实践，就法国CA6415钳型接地电阻测试仪的检测原理进行了简单分析，并与4102接地电阻测试仪进行了对比研究，就其使用要求、优缺点及其注意事项进行了简单介绍。

关键词接地检测仪器使用方法分析引言随着接地测量技术的发展，目前除传统的电位降法（三线接触测试方法）外，不接触测试法正方兴未艾，最典型的代表仪器是法国CA6415钳型接地电阻测试仪。

由于它携带方便，测试方法简单，便于现场的操作，因此，随着防雷检测工作和验收工作的深入，在防雷装置检测中使用的频度越来越高，尤其是在高层建筑阶段性验收检测中使用越来越多。

但是，由于其工作原理的不同，决定了它在使用中的局限性，尚有许多需要引起注意的地方，否则会给测试工作带来不必要的影响。

1 CA6415钳型接地电阻测试仪的基本情况CA6415钳型接地电阻测试仪由法国CA公司生产，是一款不带电流测量的接地电阻测试仪，主要用于测量带有导电回路的接地系统的接地电阻值。

如图1所示，有钳头、显示屏、操作面板和扳柄组成。

其中钳头又称电磁变换器，是有两个独立的环形钳口组成，主要用于产生测量用信号源和采集信号源；显示屏主要用于显示测量读数，操作面板，进行功能或工作模式设定；扳柄，主要用于打开钳头。

2 CA6415接地电阻测试仪的测量原理介绍CA6415钳型接地电阻测试仪主要是为了克服测量接地电阻时需要打辅助接地极的困难而研制的，其钳头（电磁变换器）内主要为两个独立的电压线圈Ng和电流线圈Nr。

工作时，先由电压线圈N g产生一内部高压e，利用电磁感应原理使被测接地回路中产生一个恒定电压E，其中E=e*N g，让E使被测接地回路产生感应电流I由R X处流出并经由接地回路从R S接地极分支流回仪表处。

电流线圈Nr则可通过表内检流计、运算放大器，计算出感应电流I值，经过比较、再运算，即计算出环形导体或接地回路电阻，显示器可显示出R L=E/I并求得R L的值，如图2所示。

谈谈钳形接地电阻测试仪与传统接地电阻测试仪对比

谈谈钳形接地电阻测试仪与传统接地电阻测试仪对比钳形接地电阻测试仪又名钳形接地电阻仪，英文名为CIanlP-OnGroundResistancetester或GrOUndResistancetester o广泛应用于电力、电信、气象、油1+1、建筑及工业电气设备的接地电阻测量。

钳形接地电阻仪在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速、使用简便。

钳形接地电阻仪能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。

钳形接地电阻仪有长钳口及圆钳口之分，长钳口特别适宜于扁钢接地的场合。

传统的接地电阻测量方法是采用电压一电流法,钳形接地电阻测试仪与传统接地电阻测试仪对比测试的优势如下：Λ.操作的简便性传统方法必须将接地线解扣及打辅助接地极。

即将被测的接地极从接地系统中分离;且须将电压极及电流极按规定的距离打入土壤中作为辅助电极才能进行测量。

用钳式接地电阻测试仪只须将钳表的钳口钳绕被测接地线，即可从液晶屏上读出接地电阻值。

B.测量的准确度传统测量方法的准确度取决于辅助电极之间的位置，以及它们与接地体之间相对位置。

如果辅助电极的位置受到限制，不能符合计算值，则会带来所谓布极误差。

对于同一个接地体，不同的辅助电极位置，可能会使测量结果有一定程度的分散性。

而这种分散性会降低测量结果的可信性。

钳式接地电阻测试仪所测量时不用辅助电极，不存在布极误差。

重复测试时，结果的一致性好。

国家有关部门对钳式接地电阻测试仪与传统电压电流法对比试验的结果说明，它*可取代传统的接地电阻测试方法，对接地电阻值给出可信的结果。

附有一个标准测试环，在测量时，可以先对标准测试环进行测量。

如果读数准确，那么，测量的接地电阻值就是可信的。

C.对环境的适应性传统方法必须要打入两个有相对位置要求的辅助电极，这是使用传统方法的大限制。

问题在于随着我国城市化的发展，使得被测接地体周围找不到土壤，它们全被水泥覆盖。

钳形接地电阻测试仪.

钳形接地电阻测试仪-钳型接地电阻测试仪在使用中应该注意些什么问题？2009-09-06 17:34钳形接地电阻测试仪-钳型接地电阻测试仪在使用中应该注意些什么问题？钳形接地电阻测试仪钳型接地电阻测试仪在使用中应该注意些什么问题？请问钳型接地电阻测试仪（钳形接地电阻测试仪）的正确使用方法是哪些？降低电力线路杆塔接地电阻可以提高线路的耐雷水平，减少雷害事故，在杆塔附近降低接触电压和跨步电压，防止人畜触电事故。

因此杆塔的接地电阻是一个重要数据。

设计、施工、运行的各个环节都必须十分重视，要准确测出它的真实数值，并使其低于规定值。

以往是使用接地摇表来测量接地电阻的，但由于需要从接地网向外引100米以上的测量线和两根辅助地极相连，工作量大，而且往往受到地形和环境的限制，辅助地极的位置无法达到要求，因而很难得到正确的测量结果。

近几年引进钳型接地电阻测试仪，由于其测量方法简便，为广大线路工作者所欢迎。

为了能正确使用钳型接地电阻测试仪去测量接地电阻，首先，必须了解其测量原理。

钳型接地电阻测试仪是用来测量任何有回路系统之接地电阻，该仪器本身能产生一个电源电势，在任何有回路系统中就能产生电流，因此其测量原理简而言之是全电路欧姆定律，它测出的是这个回路系统的环路电阻值。

用钳型接地电阻测试仪测量电力线路杆塔接地电阻方法简单，测量结果可信度高，但只能用于有架空地线的高压线路上，测量时待测杆塔只允许存在一条接地引下线，如各塔脚的地网是不连通的，应将其余各脚的接地引下线拆开后用临时线与测量脚的引下线连通(连通点在钳表之下)。

通过对测量结果的分析，可以判断出各塔脚的地网是否连通，接地引下线是否存在接触不良的隐患。

一、接地电阻测试仪的发展与选用接地电阻测试仪是检验测量接地电阻的常用仪表，也是电气安全检查与接地工程竣工验收不可缺少的工具，近年来由于计算机技术的飞速发展，因此接地电阻测试仪也渗透了大量的微处理机技术，其测量功能，内容与精度是一般仪器所不能相比的。

ND2572C 钳形接地电阻测试仪

简介：
ND2572C 钳形接地电阻测试仪是我公司技术团队精心研制新一代无地桩测法的接地电阻仪，
它采用了全新一代LCD黑屏背光显示和微处理机技术，Ω+A同步显示，通过感应方式测量接地
电阻方便快捷，在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速。

广泛应用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。

仪表具有测试精准、快速、简捷、稳定可靠等特点。

ND2572C 钳形接地电阻测试仪由微处理器控制，可精准检测接地电阻、漏电流、接地电压。

其使用了快速滤波技术可将干扰减至较小。

同时存储500组数据，可通过监测软件在线监测数据，USB数据上传PC并具有数值保持及智能报警提示等独特功能。

ND2572C 钳形接地电阻测试仪由主机、监控软件、测试线、USB线、接地针组成，具有历史
数据读取、查阅、保存、报表、打印等功能。

特征：
☆、电阻量程：0～1500Ω
☆、电流量程：0～40.0A
☆、接地电阻：0.0V～100V
☆、Ω+ A同屏显示
☆、全隔离USB技术，可接电脑
☆、实时时钟功能
☆、全新黑屏设计，高档豪华
☆、快速自检功能，无需等待
☆、采用快速滤波技术，抗干扰能力强
☆、全新设计，钳头寿命长
☆、安全可靠500组存储
技术参数：。
