80C51单片机流水灯设计
(完整版)51单片机流水灯程序

1.第一个发光管以间隔200ms 闪烁。
2.8 个发光管由上至下间隔1s 流动,其中每个管亮500ms, 灭500ms 。
3.8 个发光管来回流动,第个管亮100ms 。
4.用8 个发光管演示出8 位二进制数累加过程。
5.8 个发光管间隔200ms 由上至下,再由下至上,再重复一次,然后全部熄灭再以300ms 间隔全部闪烁 5 次。
重复此过程。
6.间隔300ms 第一次一个管亮流动一次,第二次两个管亮流动,依次到8 个管亮,然后重复整个过程。
7.间隔300ms 先奇数亮再偶数亮,循环三次;一个灯上下循环三次;两个分别从两边往中间流动三次;再从中间往两边流动三次;8 个全部闪烁 3 次;关闭发光管,程序停止。
1#include<reg52.h>#define uint unsigned intsbit led 仁P"0;void delay();void main(){while(1){led1=0;delay();led1=1;delay();}}void delay(){uint x,y;for(x=200;x>0;x--) for(y=100;y>0;y--);}#include<reg52.h> #include<intrins.h> #define uint unsigned int #define uchar unsigned char sbit p P1A0; uchar a;void delay(); void main() {a=0xfe;P1=a;while(1){ a=_crol_(a,1); delay();P1=a; delay();}}void delay(){uint b; for(b=55000;b>0;b--);}3#include<reg52.h>#include <intrins.h>#define uint unsigned int #define uchar unsigned char void delay() {uint x,y; for(x=100;x>0;x--) for(y=110;y>0;y--);}void main() {uchar a,i;while(1)a=0xfe; for(i=0;i<8;i++){P1=a; delay(100); a=_crol_(a,1);}a=0x7f; for(i=0;i<8;i++){P1=a; delay(100); a=_cror_(a,1);4#include<reg52.h>#include <intrins.h> #define uint unsigned int #define uchar unsigned char void delay(uint a) { uint x,y; for(x=a;x>0;x--) for(y=110;y>0;y--);}void main() {uchar b;while(1){b++;P1=~b; delay(200);5#include<reg52.h>#include <intrins.h> #define uint unsigned int #define uchar unsigned char void main() { uchar a,i,j;while(1){ for(j=0;j<2;j++){a=0xfe; for(i=0;i<8;i++){P1=a;delay(200); a=_crol_(a,1);}a=0x7f; for(i=0;i<8;i++){P1=a; delay(200); a=_cror_(a,1);}}P1=0xff; for(j=0;j<10;j++) {delay(300);P1=~P1;}}}void delay(){uint x,y; for(x=200;x>0;x--) for(y=110;y>0;y--); 6 #include<reg52.h> #include <intrins.h> #define uint unsigned int #define uchar unsigned char void delay(){uint x,y; for(x=300;x>0;x--) for(y=110;y>0;y--);} void main(){uchar a,i,j; while(1) {a=0xfe; for(j=0;j<8;j++) { for(i=0;i<8-j;i++) {P1=a; delay(200); a=_crol_(a,1);} a=_crol_(a,j); P1=0xff; a=a<<1;}} }7#include<reg52.h> #include <intrins.h> #define uint unsigned int #define uchar unsigned char void delay(uint z){uint x,y; for(x=z;x>0;x--)for(y=110;y>0;y--);}void main(){uchar a,i,j;for(j=0;j<3;j++){P1=0x55;delay(300);P1=0xaa; delay(300);}for(j=0;j<3;j++){a=0xfe;for(i=0;i<8;i++){P1=a;delay(300); a=_crol_(a,1);}}P1=0xff; for(j=0;j<3;j++){P1=0x7e;delay(300);P1=0xbd; delay(300);P1=0xdb; delay(300);P1=0xe7; delay(300);}P1=0xff;for(j=0;j<3;j++){P1=0xe7;delay(300);P1=0xdb;delay(300);P1=0xbd;delay(300);P1=0x7e;delay(300);}P1=0xff; for(j=0;j<6;j++) {P1=~P1; delay(300);}P1=0xff;while(1);}。
单片机最小系统实现花样流水灯

3.灯阵从由下顶点开始,以逆时针依次点亮,最后回到下顶点。
4.灯阵从由下顶点开始,以顺时针依次点亮,最后回到下顶点。
5.先奇数灯点亮,然后偶数灯点亮,呈交替状态。
6.所有灯先同时点亮,后同时熄灭,呈闪烁状态。
7.以上六种状态依次运行。
以上七种运行方式, 由外部中断(微动开关) 控制,即一次中断运行状态1, 两次中断运行状态2,… 当遇到第八此中断时,再次从状态1开始。
uchar ID;
uchar cnபைடு நூலகம்=0; uint j;
void main()
{SP=0x50;
P1=0x00;
//P0=0x00;
EA=1;
IT0=1;
EX0=1;
TMOD=0x10; TH1=15536/256;
TL1=15536%256;
ET0=1; TR0=1;
ID=1;cnt=0; while(1){if(ID>7)
功;最后用keil C编程软件及STC-ISP下载软件完成STC89C5单 片机对外围流水灯设计的整体控制。
三、设计需求
整个流水灯系统由按键控制,实现各种状态之间的转换,即按 键第一次压下,流水灯进入到第一种状态;按键第二次压下,流水 灯进入到第二种状态;以此类推。
四、设计材料
序号
器件
数量
功能
1
STC-89C52单片机最小系统板

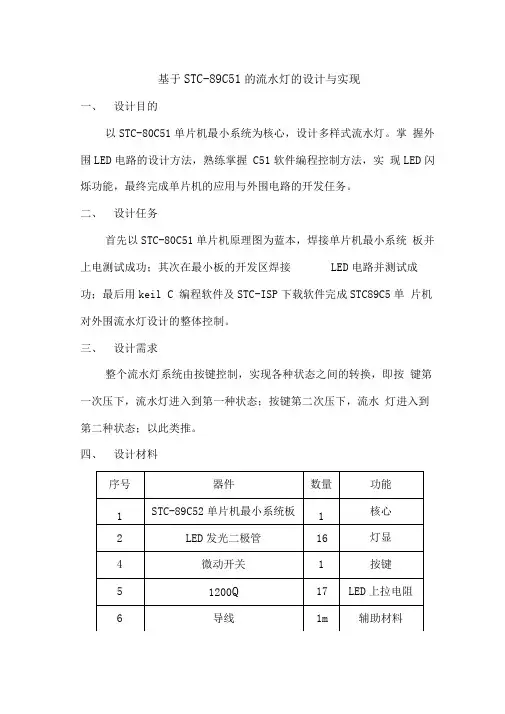

基于STC-89C51的流水灯的设计与实现
一、设计目的
以STC-80C51单片机最小系统为核心,设计多样式流水灯。掌 握外围LED电路的设计方法,熟练掌握C51软件编程控制方法,实 现LED闪烁功能,最终完成单片机的应用与外围电路的开发任务。
基于51单片机的流水灯及点阵设计报告

目录1. 引言 (2)1.1 背景 (2)1.2 设计目的 (2)1.3 参考资料 (2)2. 方案设计与比较论证2.1 设计任务 (2)2.2 设计要求 (2)2.3 方案的选择 (3)3. 总体设计 (3)3.1 开发与运行环境 (3)3.2 系统软件工作流程图 (3)3.3 硬件结构 (4)4. 系统功能测试与整体指标 (6)4.1 系统各模块功能的性能测试 (6)4.1.1 LED小灯模块 (6)4.1.2 点阵模块 (9)4.1.3 按键模块 (10)4.2 系统功能测试 (12)4.3 系统误差与问题分析 (12)5. 总结 (13)附录1;详细程序 (14)1. 引言1.1 背景随着电子技术的飞速发展,电子行业和社会上的各行各业息息相关,从家用电器到航空航天,无一不与电子产业的发展密切相关。
当我们看到大街小巷都是变幻多彩的霓虹灯时,心中是否会感到很新奇?当我们看到绚丽多彩的广告牌时,心中是否会觉得很神奇?这些神奇的流水灯只是电子产业的冰山一角,更多的知识需要我们在以后的道路上慢慢探索。
在单片机上实现流水灯很简单,只需要几条指令就可以完成,大部分学生都可以完成任务。
于是我们就思考一个新的问题,能不能实现一个亮度渐变的、按规律移动的超酷流水灯?这就是本次设计的背景及意义。
1.2 设计目的本次基于51单片机的流水灯设计主要是为了让我们增进对80C51单片机电路的感性认识,加深对理论方面的理解。
了解软硬件的有关知识,并掌握软硬件设计过程、方法及实现,为以后设计和实现应用系统打下良好基础。
虽然本次设计较为简单,但是涵盖的内容较为丰富,运用了单片机的动态扫描、定时器、中断,用for循环来实现彗星灯的效果,PWM波控制LED的亮灭程度,独立按键的应用等等,另外,通过简单课题的设计练习,使我们了解必须提交的各项工程文件,达到巩固、充实和综合运用所学知识解决实际问题的目的。
1.3 参考资料【1】单片机原理及应用·马永杰主编·清华大学出版社 2011.8【2】51单片机C语言教程·郭天祥主编·电子工业出版社 2009.12【3】模拟电子技术基础·康华光主编·高等教育出版社 2006.012. 方案设计与比较论证2.1 设计任务(1)基于51单片机实现一个亮度渐变的、按规律移动的超酷流水灯;(2)基于51单片机实现在点阵上动态显示“心”型和依次显示“西北师大”;(3)通过独立按键实现流水灯和点阵显示的切换。
单片机流水灯课程设计

单片机流水灯课程设计第一篇:单片机流水灯课程设计单片机原理及系统课程设计报告基于AT89C51单片机的流水灯引言1.1 课题简介单片机全称叫单片微型计算机(Single Chip Microcomputer),是一种集成在电路芯片,是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统定时器/计时器等功能(可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路)集成到一块硅片上构成的一个小而完善的计算机系统。
目前单片机渗透到我们生活的各个领域,几乎很难找到哪个领域没有单片机的踪迹。
导弹的导航装置,飞机上各种仪表的控制,计算机的网络通讯与数据传输,工业自动化过程的实时控制和数据处理,广泛使用的各种智能IC卡,民用豪华轿车的安全保障系统,录像机、摄像机、全自动洗衣机的控制,以及程控玩具、电子宠物等等,这些都离不开单片机。
更不用说自动控制领域的机器人、智能仪表、医疗器械以及各种智能机械了。
单片机广泛应用于仪器仪表、家用电器、医用设备、航空航天、专用设备的智能化管理及过程控制等领域,大致可分如下几个范畴:在智能仪器仪表上的应用,例如精密的测量设备;在工业控制中的应用,用单片机可以构成形式多样的控制系统、数据采集系统,例如工厂流水线的智能化管理,电梯智能化控制、各种报警系统,与计算机联网构成二级控制系统等;在家用电器中的应用可从手机,电话机、小型程控交换机、楼宇自动通信呼叫系统、列车无线通信、再到日常工作中随处可见的移动电话,集群移动通信,无线电对讲机等。
单片机在医用设备领域中的应用,例如医用呼吸机,各种分析仪,监护仪,超声诊断设备及病床呼叫系统等;在各种大型电器中的模块化应用,如音乐集成单片机,看似简单的功能,微缩在纯电子芯片中(有别于磁带机的原理),就需要复杂的类似于计算机的原理。
本设计着重在于分析计算器软件和开发过程中的环节和步骤,并从实践经验出发对计算器设计做了详细的分析和研究。
80C51单片机可控流水灯的设计

西安文理学院机械电子工程系课程设计任务书学生姓名王鑫专业班级电信专业08级2班学号 0810*******指导教师朱继萍职称教研室电子信息工程课程单片机技术及应用题目 80C51单片机可控流水灯的设计任务与要求设计任务:使用80C51单片机的P2口和P3口控制LED1~LED16进行花样显示。
显示顺序规律为:①16个LED依次左移单个点亮;②16个LED依次左移逐个点亮;③ 16个LED依次左移逐个熄灭;④从①开始再次循环。
设计要求:1、利用80C51单片机和74LS373芯片设计硬件电路;2、运用汇编语言编写实现该任务的程序;3、使用Proteus ISIS软件和Keil C51软件进行仿真,验证设计。
开始日期 2011.12.19 完成日期 2011.12.302011年 12月 18 日80C51单片机可控流水灯的设计【设计任务】本设计将使用80C51单片机的P2口和P3口控制LED1~LED16进行花样显示。
预计显示顺序规律为:①16个LED依次左移单个点亮;②16个LED依次左移逐个点亮;③ 16个LED依次左移逐个熄灭;④从①开始再次循环。
【硬件设计】使用74LS373与单片机连接,进行数据锁存驱动,其连接方法为:由P2口输出数据,控制2片74LS373以驱动16个LED数码管;P3控制74LS373进行选择与锁存数据。
在桌面双击图标,打开ISIS 7 Professional窗口。
单击菜单命令“File” → “New Design”,新建一个DEFAULT模板,保存文件名为“80C51单片机可控流水灯. DSN”。
执行菜单命令“System” → “Set Sheet Size”,在弹出的“Sheet Size Configura…”对话框中选择“A4”选项,单击“OK”选项,完成图纸的设置。
执行菜单命令“Library” →“Pick Device/Symbol”,添加如表1所示的原件。

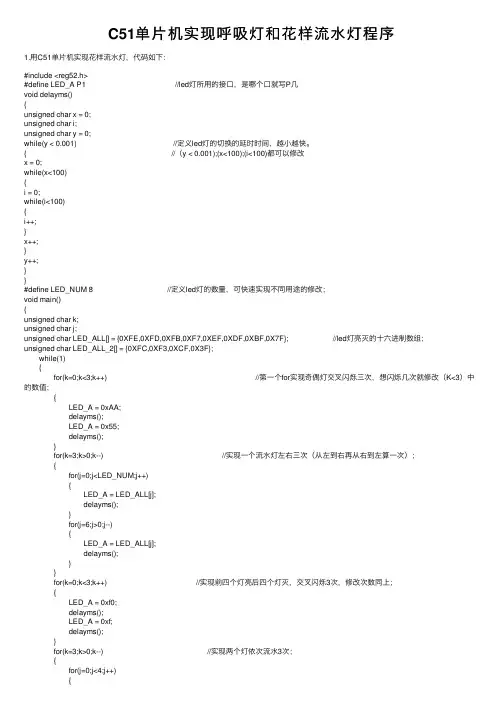

C51单片机实现呼吸灯和花样流水灯程序

C51单⽚机实现呼吸灯和花样流⽔灯程序1.⽤C51单⽚机实现花样流⽔灯,代码如下:#include <reg52.h>#define LED_A P1 //led灯所⽤的接⼝,是哪个⼝就写P⼏void delayms(){unsigned char x = 0; unsigned char i;unsigned char y = 0;while(y < 0.001) //定义led灯的切换的延时时间,越⼩越快。
{ //(y < 0.001);(x<100);(i<100)都可以修改x = 0;while(x<100){i = 0;while(i<100){i++;}x++;}y++;}}#define LED_NUM 8 //定义led灯的数量,可快速实现不同⽤途的修改;void main(){unsigned char k;unsigned char j;unsigned char LED_ALL[] = {0XFE,0XFD,0XFB,0XF7,0XEF,0XDF,0XBF,0X7F}; //led灯亮灭的⼗六进制数组;unsigned char LED_ALL_2[] = {0XFC,0XF3,0XCF,0X3F}; while(1) { for(k=0;k<3;k++) //第⼀个for实现奇偶灯交叉闪烁三次,想闪烁⼏次就修改(K<3)中的数值; { LED_A = 0xAA; delayms(); LED_A = 0x55; delayms(); } for(k=3;k>0;k--) //实现⼀个流⽔灯左右三次(从左到右再从右到左算⼀次); { for(j=0;j<LED_NUM;j++) { LED_A = LED_ALL[j]; delayms(); } for(j=6;j>0;j--) { LED_A = LED_ALL[j]; delayms(); } } for(k=0;k<3;k++) //实现前四个灯亮后四个灯灭,交叉闪烁3次,修改次数同上; { LED_A = 0xf0; delayms(); LED_A = 0xf; delayms(); } for(k=3;k>0;k--) //实现两个灯依次流⽔3次; { for(j=0;j<4;j++) { LED_A = LED_ALL_2[j]; delayms(); } for(j=2;j>0;j--) { LED_A = LED_ALL_2[j]; delayms(); } } }}2.实现第⼀个灯呼吸,由暗变亮,再由亮变暗,程序如下;#include <reg52.h>sbit LED1 = P3^0;void delay(unsigned int a) //定义⼀个延时函数{ while(--a);}void main(){ unsigned int t,circle=800; //定义变量,circle=800为led灯呼吸的间隔长短,数值越⼩,间隔越短。
单片机流水灯原理图pcb

一、设计题目流水灯设计二、设计要求1、通过本次课程设计对80C51单片机对数据的处理和输出显示的认识和理解。
2、能够结合单片机对数据的处理输出显示了解单片机软件的应用。
3、将软、硬件有机地结合,软件系统采用汇编语言编写程序,并在WAVE中调试运行。
三、设计内容功能描述:1.功能要求:程序运行后,将依次循环出现8只LED依次逐个点亮,依次逐个叠加,依次逐个递减,从两边靠拢后分开,从两边叠加递减的流水灯效果。
2.使用说明:总体分三大部分(1)8个发光二极管(2)80C51单片机(3)软件部分按照硬件电路图把8个发光二极管依次连接P1.0~P1.7如图所示,EA (80C51 31脚) 为访问外部程序存储器控制信号,低电平有效当。
当EA端保持高电平时,单片机访问片内程序存储器的程序。
若超出该范围时,自动转去执行外部程序存储器的程序。
当EA端保持低电平时,无乱片内有无程序存储器,均只访问外部程序存储器,所以硬件电路要保持31脚高电平。
18 、19脚是接外部晶振的两脚,根据硬件电路图接上12MHz的外部晶振。
9脚是复位脚即为RESET,该引脚为单片机的上电复位端,当单片机晶体振荡器工作时,该引脚上出现两个机器周期的高电平,就可以实现复位操作,使单片机回复到初始状态。
图9脚就是上电复位电路连接图。
3.基础知识:80C51单片机的寻址方式包括寄存器寻址、直接寻址、寄存器间接寻址、立即寻址以及基址寄存器加变址寄存器间接寻址5种寻址方式。
其中基址寄存器加变址寄存器间接寻址方式一般用于访问程序存储器中的数据表格。
这种寻址方式是以DPTR 或PC作基址寄存器,以累加器作变址寄存器,并以两者内容相加成的16位地址作为操作数的地址,以达到访问数据表格的目的。
即熟悉运用查表指令编写程序。
查表指令可用于复杂代码转换显示,通过查表指令可以实现复杂的显示效果,并可以减少程序代码。
四、程序设计1、程序内容;----------------------------------------------- ;流水灯实例;功能:点亮发光管LED并闪烁;-----------------------------------------------ORG 0000H ;伪指令,指定程序从0000HLJMP MAIN ; 跳转指令,程序跳转到MAIN处ORG 0100H ; 伪指令,指定以下程序从0100H开始存放 MAIN:MOV SP ,#60H ; 给堆栈指针赋初值MOV P1,#0FFH ;给P1赋初值,LED全熄灭;以下为查表程序MOV DPTR,#LED TABLELIGHT :MOV R7, #42LOOP :MOV A , #42SUBB A , R7MOVC A ,@A+DPTRMOV P1 , A ; 输出显示LCALL DELAY ; 调延时子程序DJNZ R7 , LOOPSJMP LIGHT ;跳转,程序继续;延时子程序DELAY :MOV R7 ,#10HDELAY0 :MOV R6 ,#7FHDELAY1 :MOV R5 ,#7FHDJNZ R5 ,$DJNZ R6 ,DELA Y1DJNZ R7 ,DELA Y0RET; 表格数据LED TABLE :DB 0FFH ;全部熄灭DB 0FEH, 0FDH,0FBH,0F7H,0EFH,0DFH,0BFH,07FH;依次逐个点亮DB 0FEH,0FCH,0F8H,0F0H,0E0H,0C0H,080H,000H; 依次逐个叠加DB 080H,0C0H,0E0H,0F0H,0F8,0FCH,0FEH,0FFH; 依次逐个递减DB 07EH,0BDH,0DBH,0E7H,0E7H,0DBH,0BDH,07EH;两边靠拢后分开DB 07EH,03CH,018H,000H,000H,018H,03CH,07EH; 两边叠加后递减DB 000H ;全部点亮END六、成员分工七、心得体会这次这个单片机的课程设计我们完成的不太理想,我们小组有四个人。
51单片机流水灯实验报告

竭诚为您提供优质文档/双击可除51单片机流水灯实验报告篇一:51单片机流水灯实验报告51单片机流水灯试验一、实验目的1.了解51单片机的引脚结构。
2.根据所学汇编语言编写代码实现LeD灯的流水功能。
3.利用开发板下载hex文件后验证功能。
二、实验器材个人电脑,80c51单片机,开发板三、实验原理单片机流水的实质是单片机各引脚在规定的时间逐个上电,使LeD灯能逐个亮起来但过了该引脚通电的时间后便灭灯的过程,实验中使用了单片机的p2端口,对8个LeD灯进行控制,要实现逐个亮灯即将p2的各端口逐一置零,中间使用时间间隔隔开各灯的亮灭。
使用rl或rra实现位的转换。
A寄存器的位经过rra之后转换如下所示:然后将A寄存器转换一次便送给p2即moVp2,A便将转换后的数送到了p2口,不断循环下去,便实现了逐位置一操作。
四、实验电路图五、通过仿真实验正确性代码如下:oRg0moVA,#00000001bLoop:moVp2,ARLAAcALLDeLAYsJmpLoopDeLAY:moVR1,#255DeL2:moVR2,#250DeL1:DJnZR2,DeL1DJnZR1,DeL2ReTend实验结果:六、实验总结这次试验我通过proteus仿真实现对流水灯功能的实现。
受益匪浅,对80c51的功能和结构有了深层次的了解,我深刻的明白,要想完全了解c51还有一定距离,但我会一如既往的同困难作斗争。
在实验中,我遇到了不少困难,比如不知道怎么将程序写进单片机中,写好程序的却总出错,不知道什么原因,原来没有生成hex文件。
这些错误令我明白以后在试验中要步步细心,避免出错。
篇二:实验(:51单片机流水灯实验报告)一51单片机流水灯实验实验报告“流水灯”实验报告一、实验目的1.了解单片机I/o口的工作原理。
2.掌握51单片机的汇编指令。
3.熟悉汇编程序开发,调试以及仿真环境。
二、实验内容通过汇编指令对单片机I/o进行编程(本实验使用p0口),以控制八个发光二极管以一定顺序亮灭。
51单片机常见的五种流水灯编写方式

For personal use only in study and research; not for commercial use51单片机常见的五种流水灯编写方式通过改变赋值实现流水灯void main(){while(1){P2=0xfe;delay1ms(500);P2=0xfd;delay1ms(500);P2=0xfb;delay1ms(500);P2=0xf7;delay1ms(500);P2=0xef;delay1ms(500);P2=0xdf;delay1ms(500);P2=0xbf;delay1ms(500);P2=0x7f;delay1ms(500);}}通过公式运算实现流水灯void main(){while(1){uint a,b=1;P2=0xfe;delayms(500);for(a=0;a<7;a++){P2-=b; // P2=P2-bdelayms(500);b=b*2; //都化为同一类型进制运算}}}通过操作符<<与“|”实现流水灯(通过移位实现流水灯)void main(){uchar a,i;while(1){a=0xfe; //点亮第一位LED灯for(i=0;i<8;i++){P2=a;a=a<<1; //左移一位a=a|0x01; //左移一位后与0x01相或,保证左移后最低位为1 delay_ms(500);}}}通过库函数_crol_(字符左移)实现流水灯void main(){uint a;a=0xfe;while(1){P2=a;a=_crol_(a,1);delay_ms(500);}}采用数组实现流水灯uchar code table[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};void main(void){uchar i;while (1){for(i=0;i<8;i++) //循环点亮8只LED灯{P2=table[i];delay_ms(500); //延时500毫秒}}}For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文。
用单片机控制8位LED灯的流水点亮及其PROTEUS仿真

⽤单⽚机控制8位LED灯的流⽔点亮及其PROTEUS仿真⽤单⽚机控制8位LED灯的流⽔点亮及其PROTEUS仿真摘要:LED灯的流⽔控制可以由多种⽅式实现,这⾥选⽤80c51系列单⽚机作为CPU,采⽤函数型指针的⽅式编程,⽤Proteus进⾏电路图绘制和仿真,⽤keil进⾏编译和虚拟写⼊,得到了理想的仿真效果。
Abstract: LED lights from a variety of water control can be achieved, 80c51 chosen here as a series of single-chip CPU, the use of functional programming guide way, using Proteus for drawing circuit diagrams and simulation, carried out using keil compiler and virtual write, be an ideal simulation of the effect.1引⾔1.1 AT89C51简介AT89C51是⼀种带4K字节闪烁可编程可擦除只读存储器(FPEROM—Falsh Programmable and Erasable Read Only Memory)的低电压,⾼性能CMOS8位微处理器,俗称单⽚机。
AT89C2051是⼀种带2K字节闪烁可编程可擦除只读存储器的单⽚机。
单⽚机的可擦除只读存储器可以反复擦除100次。
该器件采⽤ATMEL⾼密度⾮易失存储器制造技术制造,与⼯业标准的MCS-51指令集和输出管脚相兼容。
由于将多功能8位CPU和闪烁存储器组合在单个芯⽚中,ATMEL的AT89C51是⼀种⾼效微控制器,AT89C2051是它的⼀种精简版本。
AT89C单⽚机为很多嵌⼊式控制系统提供了⼀种灵活性⾼且价廉的⽅案1.2 Proteus简介Proteus(海神)的ISIS是⼀款Labcenter出品的电路分析实物仿真系统,可仿真各种电路和IC,并⽀持单⽚机,元件库齐全,使⽤⽅便,是不可多得的专业的单⽚机软件仿真系统。
51单片机项目教程项目 4 流水灯实验

4.3 项目实施
4.3.1 流水灯开发实战环节
注意:J1接上才能开始做流水灯模块实验
图4- 6流水灯实物结果
实现延时通常有两种方法:一种是硬件延时,要用到定时器 /计数器,这种方法可以 提高CPU的工作效率,也能做到精确延时;另一种是软件延时,这种方法主要采用 循环体进行。
2、编写精确的延时函数 1)使用定时器/计数器实现精确延时
2)软件延时与时间计算
在很多情况下,定时器/计数器经常被用作其他用途,这时候就只能用软件方法延 时。下面介绍几种软件延时的方法。 2.1 短暂延时 2.2 在C51中嵌套汇编程序段实现延时 2.3 使用示波器确定延时时间 2.4 使用反汇编工具计算延时时间
(216-初值)×振荡周期×12
例如:若晶振频率为12MHz,则最长的定时时间为(2160)×(1/12)×12us=65.536ms
4.2 技术准备
3. 方式2 THx作为常数缓冲器,当TLx计数溢出时,在置“1”溢出标志TFx 的同时,还自动的将THx中的初值送至TLx,使TLx从初值开始重新计 数。 其定时时间为:
例如:机器时钟频率为12MHZ,机器周期为1μs 时,
若工作在模式0,则最大定时值为:213×1μs =8.192ms 若工作在模式1,则最大定时值为: 216×1μs =65.536ms (2)置定时/计数器初值,直接将初值写入寄存器的TH0、TL0或TH1、TL1;
(3)对TCON寄存器中的TR0或TR1置位,启动定时/计数器,置位以后,计数器 即按规定的工作模式和初值进行计数或开始定时。
4.2 技术准备
4.2.7定时器编程步骤 MCS-51单片机的定时器/计数器是可编程的,具体步骤如下: (1)对TMOD赋值,以确定定时器的工作模式; 初值计算: 设计数器的最大值为M,则置入的初值X为: 计数方式:X=M-计数值 定时方式:由(M-X)T=定时值,得X=M-定时值/T T为计数周期,是单片机的机器周期。 (模式0: M为213=8192 ,模式1: M为216=65536,模式2和3: M为28=256)
51单片机流水灯

51单片机流水灯51单片机的流水灯控制班级:100712姓名:全建冲学号:10071047一、设计要求用51单片机设计一个流水灯的控制方案,要求采用定时器定时,利用中断法控制流水灯的亮灭,画出电路图和程序流程图,写出程序代码以及代码注释。
二、电路原理图原理图分析:本原理图采用STC89S52单片机控制8个LED灯,其中8个LED灯的负极接单片机的P1端口,正极通过1KΩ排阻连接到电源上。
原理图中还给出了晶振与复位端,以保证控制器的稳定工作。
三、四、程序代码及注解1.非中断定时器控制#include<reg52.h>#include<intrins.h>//包含了_crol_函数的头文件#define uchar unsigned char#define uint unsigned intuint i=0;uchar a=0xfe;void main(){TMOD=0x01;//设置工作方式为定时器0,16位手动重装初值TH0=(65536-46080)/256;//50毫秒定时赋初值TL0=(65536-46080)%256;TR0=1;//启动定时器0while(1){If(TF==1)//读溢出标志位{TH0=(65536-46080)/256;//重新赋初值TL0=(65536-46080)%256;i++;if(i==10)//500毫秒定时{i=0;P1=a;//P1端口赋值a=_crol_(a,1);//循环左移}TF=0;//清除定时器溢出标志}}}程序分析:本程序采用非中断定时器法控制流水灯,核心语句在于读取标志位TF位,TF为定时器溢出标志位,溢出时硬件自动置一,所以循环读取标志位以判断定时器是否溢出,而每次溢出需要手动清零,否则定时器无法再次溢出,利用标志i读取10次即可达到500毫秒的定时。
另外需要注意的是单片机晶振为11.0592MHz,所以计时一个数的时间为12/11.0592=1.085us,故定时50毫秒的计数为50000/1.085=46080。
(完整版)51单片机流水灯程序

1.第一个发光管以间隔200ms 闪烁。
2.8个发光管由上至下间隔1s流动,其中每个管亮500ms,灭500ms。
3.8 个发光管来回流动,第个管亮100ms。
4.用8 个发光管演示出8 位二进制数累加过程。
5.8个发光管间隔200ms由上至下,再由下至上,再重复一次,然后全部熄灭再以300ms间隔全部闪烁 5 次。
重复此过程。
6.间隔300ms第一次一个管亮流动一次,第二次两个管亮流动,依次到8个管亮,然后重复整个过程。
7.间隔300ms 先奇数亮再偶数亮,循环三次;一个灯上下循环三次;两个分别从两边往中间流动三次;再从中间往两边流动三次;8个全部闪烁3次;关闭发光管,程序停止。
1#include<reg52.h>#define uint unsigned intsbit led 仁P"0;void delay();void main(){while(1){led1=0;delay();led1=1;delay();}}void delay(){uint x,y;for(x=200;x>0;x--) for(y=100;y>0;y--);}2#include<reg52.h> #include<intrins.h> #define uint unsigned int #define uchar unsigned char sbit p 仁P1A0;uchar a;void delay(); void main() {a=0xfe;P1=a;while(1){ a=_crol_(a,1); delay();P1=a;delay();}}void delay(){uint b; for(b=55000;b>0;b--);}3#include<reg52.h>#include <intrins.h>#define uint unsigned int #define uchar unsigned char void delay(){uint x,y; for(x=100;x>0;x--) for(y=110;y>0;y--);}void main(){uchar a,i;while(1)a=0xfe;for(i=0;i<8;i++){P1=a; delay(100); a=_crol_(a,1);}a=0x7f;for(i=0;i<8;i++){P1=a; delay(100); a=_cror_(a,1);}}}4#include<reg52.h>#include <intrins.h> #define uint unsigned int #define uchar unsigned char void delay(uint a){uint x,y;for(x=a;x>0;x--) for(y=110;y>0;y--);}void main(){uchar b;while(1){b++;P1=~b; delay(200);5#include<reg52.h>#include <intrins.h> #define uint unsigned int #define uchar unsigned char void main(){uchar a,i,j;while(1){ for(j=0;j<2;j++){a=0xfe;for(i=0;i<8;i++){P1=a;delay(200); a=_crol_(a,1);}a=0x7f;for(i=0;i<8;i++){P1=a;delay(200); a=_cror_(a,1);}}P1=0xff; for(j=0;j<10;j++) {delay(300);P1=~P1;}}}void delay(){uint x,y; for(x=200;x>0;x--) for(y=110;y>0;y--); 6 #include<reg52.h> #include <intrins.h> #define uint unsigned int #define uchar unsigned char void delay(){uint x,y; for(x=300;x>0;x--) for(y=110;y>0;y--);} void main(){uchar a,i,j; while(1) {a=0xfe; for(j=0;j<8;j++) { for(i=0;i<8-j;i++) {P1=a; delay(200); a=_crol_(a,1);} a=_crol_(a,j); P1=0xff; a=a<<1;}} }7#include<reg52.h> #include <intrins.h> #define uint unsigned int #define uchar unsigned char void delay(uint z){uint x,y; for(x=z;x>0;x--)for(y=110;y>0;y--);}void main(){uchar a,i,j;for(j=0;j<3;j++){P1=0x55;delay(300);P1=0xaa;delay(300);}for(j=0;j<3;j++){a=0xfe;for(i=0;i<8;i++){P1=a;delay(300);a=_crol_(a,1);}}P1=0xff;for(j=0;j<3;j++){P1=0x7e;delay(300);P1=0xbd;delay(300);P1=0xdb;delay(300);P1=0xe7;delay(300);}P1=0xff;for(j=0;j<3;j++){P1=0xe7;delay(300);P1=0xdb;delay(300);P1=0xbd;delay(300);P1=0x7e;delay(300);}P1=0xff; for(j=0;j<6;j++) {P1=~P1; delay(300);}P1=0xff;while(1);}。
[设计]80C51控制流水灯
![[设计]80C51控制流水灯](https://img.taocdn.com/s3/m/f2936659842458fb770bf78a6529647d2728340e.png)
80C51单片机控制流水灯1使用汇编语言编写程序,8个LED灯接在P0口,显示出流水灯效果2用mov指令移位3用查表法显示流水灯4将P1口拨码开关设置状态读出,作为流水灯设置显示模式5在4的基础上加入控制功能,K0为低电平时,LED停止移动,K0高电平时,LED开始移动;K1为低电平时,LED左移,K1高电平时,LED 右移。
接线如下图:(一)用mov指令编写ORG 0000H ;定义程序初始地址JMP MAIN ;跳转至MAINORG 0030HMAIN: MOV A,#0FEH ;MOV R0,#08H ;设置移动8位LOOP1:MOV P0,A ;点亮第一个灯CALL DELAY ;调用延时程序RL A ;左移DJNZ R0,LOOP1 ;循环左移MOV R1,#08H ;设置移动8位LOOP2:RR A ;右移MOV P0,A ;输出CALL DELAY ;调用延时程序DJNZ R1,LOOP2 ;循环右移JMP MAIN ;跳转至MAIN DELAY:MOV R3,#20 ;延时程序定义D1: MOV R4,#100D2: MOV R5,#230DJNZ R5,$DJNZ R4,D2DJNZ R3,D1RETEND(二)用查表法ORG 0000H ; 定义程序地址从0000H开始存放JMP MAIN ;跳转至主程序ORG 0030H ;设置主程序地址MAIN:MOV DPTR,#TABLE ;将TABLE的地址赋给DPTRONE: CLR A;累加器清零MOVC A,@A+DPTR ;取出表中的数据CJNE A,#0FFH,TWO ;判断是不是表中最后的0FFH,如果不是则跳转至TWOJMP MAIN ;如果是表中最后的0FFH,则跳转至main,重新运行TWO: MOV P1,A ;将数据输出至p1口CALL DELAY ;调用延时程序INC DPTR ;修改指针DPTR,指向表中下一个数据JMP ONE ;跳转至oneDELAY:MOV R3,#20 ; 延时子程序定义D1: MOV R4,#100D2: MOV R5,#230DJNZ R5,$DJNZ R4,D2DJNZ R3,D1RETTABLE: ; 花样流水灯的表,可以自由定义DB 01111111BDB 10111111BDB 11011111BDB 11101111BDB 11110111BDB 11111011BDB 11111101BDB 11111110BDB 11111110BDB 11111101BDB 11111011BDB 11110111BDB 11101111BDB 11011111BDB 01111111B DB 11100111B DB 11011011B DB 10111101B DB 01111110B DB 10111101B DB 11011011B DB 11100111B DB 11100111B DB 11011011B DB 10111101B DB 01111110B DB 10111101B DB 11011011B DB 11100111B DB 01010101B DB 10101010B DB 00110011B DB 11001100B DB 11110000B DB 00001111BDB 0FFH ;用作表的结尾的标志,可自由定义END(三)拨码开关控制ORG OOOOH ;JMP MAINORG 0030H ;MAIN:MOV P1,#0FFH ;准双向口,先写1再读,防止读取出错MOV A,P1 ;读取P1的状态MOV P0,A ;将p1的状态输出到P0CALL DELA Y ;调用延时子程序JMP MAIN ;跳转到MAINDELAY:MOV R3,#20 ;延时子程序定义D1: MOV R4,#100D2: MOV R5,#230DJNZ R5,$DJNZ R4,D2DJNZ R3,D1RETEND(四)在(三)的基础上加上控制功能ORG 0000HJMP MAINORG 0030HMAIN: MOV P1,#0FFH ;准双向口,先写1再读,防止出错MOV A,P1 ;读取P1的状态MOV R0,A ; 保存A的状态TEST: JB P2.0,MOVING ;判断P2.0的电平,高电平时跳转至MOVINGJMP DISPLA Y ;跳转到DISPLA YMOVING:JB P2.1,RIGHT ;判断P2.1的状态,高电平时右移LEFT: RL A ;A左移一位JMP DISPLA Y ;跳转至DISPLA YRIGHT:RR A ;A右移一位JMP DISPLA Y ;跳转至DISPLA YDISPLA Y:MOV P0,A ;输出到P0口MOV R1,A ;保存A的状态CALL DELAY ;调用延时程序MOV A,R0 ;将R0保存的状态存到A中XRL A,P1 ;判断P1口的状态是否变化JNZ MAIN ;P1口状态变化,跳转至MAIN重新显示MOV A,R1 ;P1口状态不变,继续当前的状态显示JMP TEST ;跳转至TESTDELAY:MOV R3,#20 ; 延时程序定义D1: MOV R4,#100D2: MOV R5,#200DJNZ R5,$DJNZ R4,D2DJNZ R3,D1RET。
基于8051单片机的流水灯设计毕业设计

目录摘要 (1)ABSTRACT (2)前言 (3)第1章系统方案设计 (4)1.1 系统总体设计方案 (4)1.2 基本功能简介 (4)1.3 系统程序 (4)第2章8051单片机原理分析及硬件电路 (6)2.1 8051单片机简述 (6)2.1.1 8051单片机的基本组成 (6)2.1.2 8051的信号引脚 (8)2.2 晶体振荡电路 (10)2.3 上电复位电路 (11)2.4 8051单片机的并行I/O口 (12)2.5 8051单片机的中断系统 (12)2.6 8051单片机的定时/计数器 (13)2.6.1 定时/计数器的定时功能 (13)2.6.2 用于定时/计数器控制的寄存器 (14)第3章8051单片机与8155的接口设计 (15)3.1 并行I/O接口8155 (15)3.1.1 8155内部功能结构及引脚 (15)3.1.2 作片外RAM使用 (16)3.1.3 作扩展I/O口使用 (16)3.1.4 I/O口的工作方式 (18)3.1.5 定时/计数器使用 (18)3.28051单片机并行I/O扩展 (19)3.2.1 8051并行扩展总线 (19)3.2.2 8051单片机与8155的接口 (19)第4章单片机与8155的接口设计的应用 (21)4.1 LED显示 (21)4.2 按键扫描 (22)第5章结论 (24)参考文献 (26)毕业设计小结 (27)附录 (28)摘要二十世纪跨越了三个“电”的时代,即电气时代、电子时代和现已进入的电脑时代。
不过,这种电脑,通常是指个人计算机,简称PC机。
它由主机、键盘、显示器等组成。
还有一类计算机,大多数人却不怎么熟悉。
这种计算机就是把智能赋予各种机械的单片机(亦称微控制器)。
顾名思义,这种计算机的最小系统只用了一片集成电路,即可进行简单运算和控制。
因为它体积小,通常都藏在被控机械的“肚子”里。
它在整个装置中,起着有如人类头脑的作用,它出了毛病,整个装置就瘫痪了。
