机电一体化铸铁镶铜闸门技术描述
铸铁镶铜闸门
铸铁镶铜闸门嘉鸿阀门有限公司铸铁镶铜闸门一．概述及用途:铸铁镶铜闸门是嘉鸿阀门有限公司吸收国内外先进结构和工艺，而进行设计改进的一种给排水和污水处理的理想设备。
本闸门的制造加工符合建设部CJ/T300-1992标准和美国AWWA标准。
广泛应用于市政、石油、化工、电站、冶金、煤碳、轻工、食品、制药、水利、污水处理等给排水工程中。
对公称压力为0.1Mpa以下的用在管道口和交汇窖井、泥沙地、污水渠道、原站井水口、清水池等，用以截止、疏通水流或调节水位。
并可与手动、电动、液动启闭机组合配套使用，实现现场操作或远距离集中控制，还可与微机联动控制。
二．结构特点：本闸门是由门框、闸板、导轨、密封条、可调整密封机构等部件组成。
本闸门具有结构简单，密封性好、耐磨性强、操作简单、安装方便，使用寿命长、规格齐全、适应性广等特点。
三．闸门主要技术参数：参数名称渗水量(L/min.m) 最大水头m工作介质安装方式正常水压方向门框距边壁距离正向反向镶铜铸铁圆闸门0.72 1.25 正向10反向或污锤状面迎 >300注：水头超过10m的闸门需另外注明四．主要零件材料零件名称材料门框、闸板、Ht200螺杆1Cr18,2Cr13,Ni9Ti13,.304,316密封面Zcu8-2-2五．安装形式：六．启闭机与闸门布置：注：1、水头(H)指最高水位至闸门底部高度；2、以上表中启闭力为承受正压力状态下；3、表中吨位已含闸板自重，不含予启力；4、预气力大小与闸门的块数量，斜度及加工精度有关，一般为开启力的60%~100%；5、选用启闭机的力一般取1.6~2倍的开启力；6、其它规格闸门的启闭力根据承压力面积参考本表取近似值。
七．安装事宜：1、安装前，要首先检查竖框与横框之间、闸板与闸板之间（指多块闸板组合的闸门）的连接螺丝，是否在运输装卸中引起松动，它们的接茬是否错牙，要调整成一个平面，检查闸板与闸槽的间隙，保证闸槽与闸板的间隙不大于0.08mm，如有间隙可以调节闭紧装置。
铸铁镶铜闸门说明书
铸铁镶铜闸门永嘉县中诚阀门有限公司铸铁镶铜闸门一．概述及用途:铸铁镶铜闸门是我厂吸收国内外先进结构和工艺，而进行设计改进的一种给排水和污水处理的理想设备。
本闸门的制造加工符合建设部CJ/T300-1992标准和美国AWW A标准。
广泛应用于市政、石油、化工、电站、冶金、煤碳、轻工、食品、制药、水利、污水处理等给排水工程中。
对公称压力为0.1Mpa以下的用在管道口和交汇窖井、泥沙地、污水渠道、原站井水口、清水池等，用以截止、疏通水流或调节水位。
并可与手动、电动、液动启闭机组合配套使用，实现现场操作或远距离集中控制，还可与微机联动控制。
二．结构特点：本闸门是由门框、闸板、导轨、密封条、可调整密封机构等部件组成。
本闸门具有结构简单，密封性好、耐磨性强、操作简单、安装方便，使用寿命长、规格齐全、适应性广等特点。
三．闸门主要技术参数：注：水头超过10m的闸门需另外注明四．主要零件材料五．安装形式：六．墙式预埋螺栓处理方法：七．启闭机与闸门布置：注：1、水头(H)指最高水位至闸门底部高度；2、以上表中启闭力为承受正压力状态下；3、表中吨位已含闸板自重，不含予启力；4、预气力大小与闸门的块数量，斜度及加工精度有关，一般为开启力的60%~100%；5、选用启闭机的力一般取1.6~2倍的开启力；6、其它规格闸门的启闭力根据承压力面积参考本表取近似值。
八．安装事宜：1、安装前，要首先检查竖框与横框之间、闸板与闸板之间（指多块闸板组合的闸门）的连接螺丝，是否在运输装卸中引起松动，它们的接茬是否错牙，要调整成一个平面，检查闸板与闸槽的间隙，保证闸槽与闸板的间隙不大于0.08mm，如有间隙可以调节闭紧装置。
上紧各连接螺栓。
2、安装时闸门整体竖入预留槽，在两边立框的下面垫上调整垫（严禁垫下横梁），两立框用手动葫芦和斜拉立稳，将闸门找直找平，各地脚孔内串上地脚螺栓，调节好闸门的位置，支好模板进行二期浇注。
3、浇注混凝土时，流进闸板、闸框、斜铁、挡板间的灰浆应彻底清除，以防止灰浆凝固后影响闸门启闭。

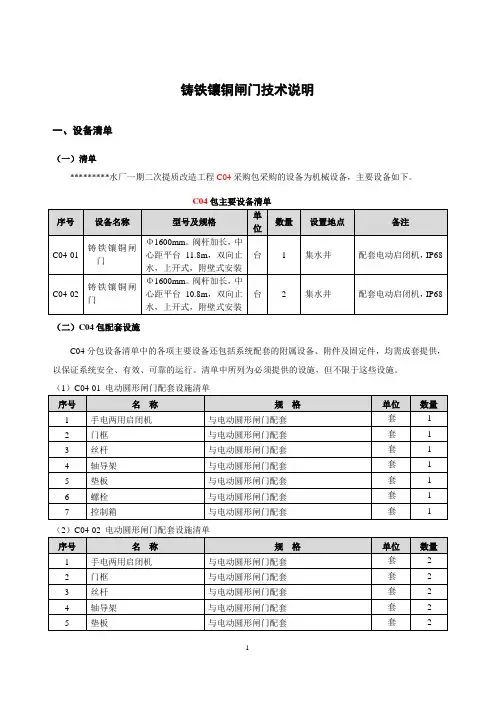

铸铁镶铜闸门技术说明(版本11)
铸铁镶铜闸门技术说明一、设备清单（一）清单*********水厂一期二次提质改造工程C04采购包采购的设备为机械设备，主要设备如下。
（二）C04包配套设施C04分包设备清单中的各项主要设备还包括系统配套的附属设备、附件及固定件，均需成套提供，以保证系统安全、有效、可靠的运行。
清单中所列为必须提供的设施，但不限于这些设施。
（1）C04-01 电动圆形闸门配套设施清单（2）C04-02 电动圆形闸门配套设施清单二、设备技术参数C04设备包中各主要设备技术参数单列如下。
1、C04-01技术参数设备名称：电动圆形闸门套数：1套安装地点：水河取水泵房集水井内启闭方式：手电两用启闭配套供应手电两用启闭机规格：Φ1600mm闸门形式：双向止水附壁式安装上开式安装高度：门洞中心至平台距离11.8m最大水压：0.25MPa渗漏量指标：当正向承压应≤0.72L/min.m当反向承压应≤1.25L/min.m手动操作力：<150N供电电源: 380V，50HZ启闭机电动装置要求：与启闭机配套的电动装置为户外型分体式电动装置。
外防护等级为IP68以上，免维护，无故障开关次数不少于20000次。
驱动电机的连续运转时间不少于30min。
应带高精度行程开关和位置指示装置。
材质要求：●门框、门体、楔座：QT400球墨铸铁密封面、楔块：ZcuSn5pb5Zn5锡铅青铜丝杆、轴导架：不锈钢304紧固件：1Cr18Ni9Ti不锈钢螺栓、螺母、垫圈：不锈钢304启闭机座、壳体材质：球墨铸铁QT450-10启闭机传动机构：合金钢●具体安装尺寸详水河取水泵房设计图纸。
2、C04-02技术参数设备名称：电动圆形闸门套数：2套安装地点：水河取水泵房集水井内启闭方式：手电两用启闭配套供应手电两用启闭机规格：Φ1600mm闸门形式：双向止水附壁式安装上开式安装高度：门洞中心至平台距离10.80m最大水压：0.25MPa渗漏量指标：当正向承压应≤0.72L/min.m当反向承压应≤1.25L/min.m手动操作力：<150N供电电源: 380V，50HZ启闭机电动装置要求：与启闭机配套的电动装置为户外型分体式电动装置。
铸铁镶铜方闸门的主要参数
铸铁镶铜方闸门的主要参数1.型号与规格：方闸门：明杆式 ZMF DN200～DN2500mm2.铸铁镶铜方闸门主要性能指标： a）闸门密封面配合间隙≤0.1㎜，密封座厚度大于10㎜。
b）密封面每米长度渗水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m c）公称压力≤0.1Mpa；密封试验压力0.1Mpa。
d）工作环境：温度-20℃～120℃湿度：95% 工作介质：水与污水PH值：5～10 e）安装位置：正常状态下正向迎水、处于铅垂状态。
f）最大工作水头：单向受压：正向：10m 反向：5m 双向受压：均为10m g）启闭速度：不小于0.2m/min，不大于1.5m/min。
h）闸框距边壁距离≥300㎜，距池底距离≥150㎜～250㎜。
铸铁镶铜方闸门与启闭机链接后的调试过程1、闸门应注意闸板的上、下极限位置，不能超限，以免损坏闸门或启闭机。
2、闸门在起闭过程中如有异常情况应立即停止使用，及时检查修理。
3、闸门在关闭时距闸底10公分处，暂停2分钟，让激流冲净底门槽内杂物，然后再将闸门关闭。
螺杆式启闭机 1、一定要保持基础布置平面水平180o；启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔文和垂直，避免螺杆倾斜，造成局部受力而损坏机件。
2、将启闭机置于安装位置。
把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入启闭机，当螺杆从启闭机上方露出后，再套上限位盘。
螺杆的下方与闸门连接。
3、启闭机的基础建筑物安装必须稳固安全。
机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。
4、安装启闭机根据闸门起吊中心线，找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5m m。
然后浇注二期混凝土或与预埋钢板连接。
5、起闭机电气设备的安装，符合图纸及说明书的规定，全部电气设备均可靠的接地。

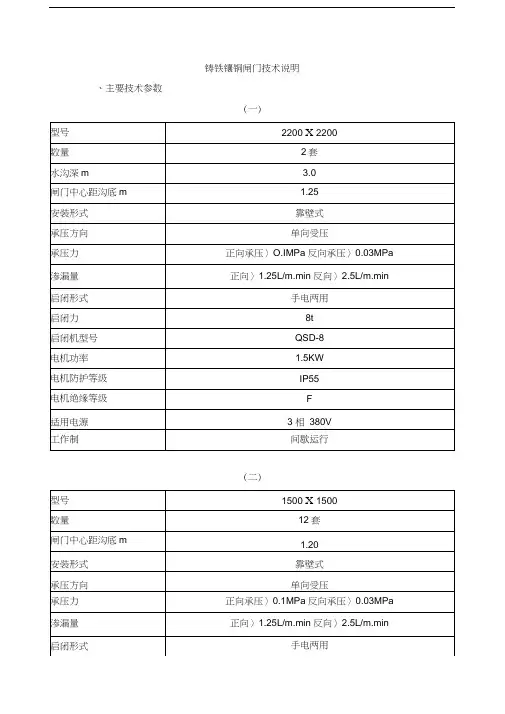

铸铁镶铜闸门技术说明
铸铁镶铜闸门技术说明、主要技术参数二、主要结构及工作原理铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。
1、主要结构(1) 、门框由优质铸铁材料整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的导轨。
门框平面经龙门刨及立车精加工并分别加工一道槽，以便镶入青铜密封面。
(2) 、门体为整体铸造的方形平板，并在迎水面自带“#”字形的加强筋，加强筋的数量视闸门规格大小而定，一般间距为250〜350mm之间。
门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨。
门体上端设有吊耳，门体与吊耳的两接触面精加工之后用螺栓固定。
吊耳的受力点靠近门体中心线，吊耳的销轴孔用镗床加工。
为减少门体上下运行时的摩擦力，导轨和门框连接的接触部位精加工，用螺栓联接，并设有定位销防止错位。
(3) 、门体、门框按最大工作水头设计，其抗拉、抗压、抗剪强度的安全系数为5,传动丝杆的导向支撑间距与丝杆半径之比(柔度)不大于200。
(4) 、门体、门框在厚度上留出2mnm勺腐蚀裕度，门体与门框导向槽间隙小于1.6mm(5) 、导轨用铸铁制作，导轨面加工成与门框一样的槽，并在平面上镶入青铜，减少门体上下运行时的摩擦力。
导轨和门框连接的接触部位精加工，用螺栓联接，并设有定位销防止错位。
(6) 、楔紧装置：为达到闸门的止水效果，闸门两侧设置楔块。
楔块用锡青铜制成，用螺栓分别与门体和门框上的楔座固定，楔座铣成长孔，便于楔块的调整。
当闸门的某一处止水效果不好时可局部调整楔块，当门体未关到位时或已到位而楔块尚未楔紧时，需调整全部楔块。
（7）、密封面：闸门的密封由侧向与底部、顶部四面组成，四周密封采用门框圆形铜合金密封条紧密贴合门板的结构形式，利用门体关闭时与之接触达到密封效果，在结构设计上保证整体密封良好。
密封条采用铜合金经精密加工，密封条便于安装和更换。
门板和门框的密封面采用轧制或挤压的铜合金条制成并经精密加工牢固地安装在经加工的门框及门板的槽中（密封座分别镶在经机加工的闸框和闸板上，用与密封座相同材料制作的沉头螺钉紧固，螺钉头部与密封座工作面一起精加工，其表面粗糙度不大于3.2卩m以保证在门框与门板的使用期间保持原位、不变形、不松动。
铸铁镶铜闸门说明书样本
资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。
铸铁镶铜闸门
浙江永嘉县双金自控阀门厂
销售热线:
铸铁镶铜闸门
一．概述及用途:
铸铁镶铜闸门是我厂吸收国内外先进结构和工艺, 而进行设计改进的一种给排水和污水处理的理想
设备。
本闸门的制造加工符合建设部CJ/T300-1992标准和美国AWWA标准。
广泛应用于市政、石油、化工、电站、冶金、煤碳、轻工、食品、制药、水利、污水处理等给排水工程中。
对公称压力为0.1Mpa以下的用在管道口和交汇窖井、泥沙地、污水渠道、原站井水口、清水池等, 用以截止、疏通水流或调节水位。
并可与手动、电动、液动启闭机组合配套使用, 实现现场操作或远距离集中控制, 还可与微机联动控制。
二．结构特点:
本闸门是由门框、闸板、导轨、密封条、可调整密封机构等部件组成。
本闸门具有结构简单, 密封性好、耐磨性强、操作简单、安装方便, 使用寿命长、规格齐全、适应性广等特点。
三．闸门主要技术参数:
注: 水头超过10m的闸门需另外注明
四．主要零件材料
五．安装形式:
六．墙式预埋螺栓处理方法:
七．启闭机与闸门布置:。
铸铁镶铜闸门技术要求
4.1 铸铁镶铜闸门4.1.1 总述本节规定了铸铁镶铜闸门的设计、制造、工厂试验的技术要求。
总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备必须是一个制造商的最终产品。
本节设备应依据第二部分中“单位及标准”要求应用合适的参考标准。
4.1.2 招标设备清单与性能要求主要性能参数如下：闸板压向门框最大压力为0.1Mpa；闸板压离门框最大压力为0.025Mpa；正向渗漏量不大于1.0L/m.min。
反向渗漏量不大于2.0L/m.min。
4.1.3 供货范围15套完整的闸门、启闭机，主要包括启闭机、门框、闸板、轴导架和紧固螺栓。
每台闸门应成套地配备安全、有效及可靠运行所需的附件。
4.1.4 资料提交供方应提交下列资料但不限于以下内容：—设备的详图及说明，表明所有的安装尺寸及材料；—详细设备的性能说明；—安装、维修、运行手册；—安装方法的详细描述及安装精度规定；—试运转前的调试及检测要求；—闸门控制箱的接线图及控制原理图；—设备各部分的重量。
4.1.5 经验及资格制造商应有5年以上的该设备制造资历，并出示5个以上的用户的证明。
4.1.6 技术要求每个闸门应成套地配备启闭机。
手电两用启闭机本体应配有电控设备及起动停机按钮，并可将闸门的开/关状态信号送至PLC。
并留有运程开关的PLC接口。
电动机的防护等级为IP54。
闸门应为垂直安装的明杆式镶铜铸铁方（圆）闸门，每种闸门在污水中都应能适合于正反向水压条件。
丝杆材质为不锈钢，丝杆套用不锈钢制作并带有有机玻璃观察窗。
闸门主要有门框、闸板、带有锡青铜的金属密闭面及可调楔型压块等组成，闸门应具有结构坚固、耐磨耐蚀性强、安装使用方便的特点。
当闸门长期使用密封面磨损时，则可调整楔块位置，便能恢复原密封性能。
A．一般要求在最大工作水头下，闸门部件拉伸强度的安全系数不小于5。
并在计算的基础上增加2mm的腐蚀余量。
B．闸框闸框应加工成方形，以便与沟槽断面相匹配。
铸铁镶铜方闸门
铸铁镶铜方闸门
铸铁镶铜方闸门是一种传统的建筑铜件，多用于古代城墙、宫殿、寺庙等建筑中。
它由铸铁和镶铜组成，造型精美，不仅起到了美化建筑的作用，还具备一定的实用价值。
组成结构
铸铁镶铜方闸门的主体为铸铁材质，镶嵌在铸铁中央的为纯铜或黄铜，多用于门扇上的图案刻画，门柱或门边也会镶嵌一些纹饰。
铸铁和镶铜之间的连接可以通过浇注法反向浇注而来。
制作方法
铸铁镶铜方闸门的制作主要分为铸铁和镶铜两个工序。
首先需要用砂型或金属型将铸铁铸造成所需的版型和外形，然后将镶嵌部分凸出到铸铁表面上，再进行熔接和钉固，使铜贴附在铸铁表面上。
这种方法既保证了铸铁的强度，又让镶铜更加鲜艳。
作用和运用
铸铁镶铜方闸门主要具备装饰和实用两方面的作用。
其独特的质感和精美的造型，为建筑物增添了不少艺术气息；而铸铁的坚固耐用和铜的防腐性，也能很好地保护建筑本身不受污染和侵蚀。
在古代建筑中铸铁镶铜方闸门的运用非常广泛，它既可以作为宫殿、城墙等正式场所的大门，也可以在室内的隔断门、柜门等处作为装饰使用。
现代利用
随着现代建筑技术的不断进步，铸铁镶铜方闸门逐渐淡出了人们的视线。
但近年来，随着传统文化的回归和人们审美的变化，铸铁镶铜方闸门得到了再次重视，成为一些高档装修项目的亮点之一。
总之，铸铁镶铜方闸门虽然起源于古代建筑，但其造型设计和制作工艺都有着非常高的艺术价值和文化内涵，令人赞叹不已。
铸铁镶铜闸门技术说明(招投标专用)
1. 装配完整的铸铁镶铜闸门(闸板、闸框、闸杆、楔紧装置、密封座、吊 耳等)及配套手电两用启闭机或者手动启闭机。
2. 所有连接螺栓、地脚螺栓。
具体参数如下：2.1. 闸门设计、创造、检验和验收等都符合 CJ/T3006-92 《供水排水用铸 铁闸门》标准。
2.2. 闸门为明杆式铸铁镶铜闸门，附壁式安装，闸门门框通过混凝土二次 浇灌固定，方便、可靠。
2.3. 闸门铸件经时效处理，消除铸件的内应力，稳定组织结构，改善铸件 的机械性能，保证闸门在运输和安装过程中不变形。
2.4. 闸门在设计时保证闸板、 闸框在正常厚度基础上留有 2mm 的腐蚀裕度， 确保闸门使用寿命长。
2.5. 闸板、闸框的设计按最大工作水头，其拉伸、压缩和剪切强度的安全 系数大于 5，挠度确保小于构件长度的 1/1500。
2.6. 导轨按最大工作水头设计，其拉伸、压缩和剪切强度的安全系数大于5。
中小口径闸门的导轨与门框浇注成一体，大口径闸门的导轨摆布对称布置用 螺栓及定位销与门框二侧端部连接，保证受力后不断裂与脱落。
2.7. 闸板上端的吊耳与闸板相连。
中小口径闸门的吊耳与门板浇注成一体， 主要设备名称手电两用铸铁镶铜圆闸门技术规格 配水泵房 DN2000，N=2.2kW 总量1单 位 备注 台大口径闸门的吊耳用螺栓及定位销与门板连接，吊耳的受力点位于闸板中心线，在最大水头启闭时，其拉伸压缩和剪切强度的安全系数大于 5，吊耳厚度设计比国家标准规定的厚度大，能保证受力后不断裂与拉脱。
吊耳与丝杆通过销轴连接，增大销轴直径确保销轴受力后不变形。
2.8. 闸门密封座采用铜合金密封条精密加工而成，密封座板厚为 10mm，密封工作表面无划痕、裂纹温和孔等缺陷。
2.9. 经过精密加工和组装，闸框密封面与闸板密封面间隙小于 0.1mm。
闸板与闸框导向槽的间隙小于 1.6mm。
2.10. 良好的产品质量能保证闸门在最大工作水头时，正向密封泄漏量≤1.25L/min.m，反向密封泄漏量≤1.25L/min.m (密封长度)。
铸铁镶铜方闸门
1.1手电两用/手动铸铁镶铜闸门1.设计、制造、检验标准该产品在设计、制造、检验、包装运输及安装过程中应符合中国GB、JB标准和国际ISO标准，主要标准如下：CJ/T3006-92 供水排水用铸铁闸门JB2932-86 水处理设备制造技术条件JB/ZQ4000.2-86 切削加工件通用技术条件JB/ZQ4000.3-86 焊接件通用技术条件JB/ZQ4000.5-86 铸件通用技术条件JB/ZQ4000.10-86 涂装通用技术条件JB/ZQ4286-86 包装技术通用技术条件GB1176 铸造铜合金技术条件GB1220 不锈钢棒GB6414 铸铁尺寸公差GB9439 灰铸铁件GB8923-85 涂装前钢材表面锈蚀等级和除锈等级GB4979-85 防锈包装YJ010 抛丸喷砂技术条件及检验方法JB/ZQ4000.1-86 产品检验通用技术条件2.工作原理闸门由启闭机带动启闭螺母转动，在梯形螺纹作用下使丝杆带动闸门门体上下运行，达到截断或疏通水流作用。
3.技术参数圆闸门的公称直径DN，矩形闸门的宽×高（A×B），闸门中心至启闭机底座的高度H，承压方向（正向、反向、双向），安装形式（法兰式、靠壁式、附壁式），启动方式（手动、电动）。
闸门的渗漏量：当正向承压应≤0.5L/min.m当反向承压应≤0.7L/min.m4.构造铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。
1）门框由铸铁整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的导轨。
门框平面经龙门刨及立车精加工并分别加工一道槽，以便镶入青铜密封面。
2）门体为整体铸造的方形或圆形平板，并在迎水面自带“＃”字形的加强筋，加强筋的数量视闸门规格大小而定，一般间距为250-350mm之间，门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨。
门体上端有吊耳，吊耳为铸钢，门体与吊耳的两接触面精加工之后用螺栓固定，吊耳的销轴孔用镗床加工。
铸铁镶铜闸门技术说明
铸铁镶铜闸门技术说明、主要技术参数二、主要结构及工作原理铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。
1、主要结构(1) 、门框由优质铸铁材料整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的导轨。
门框平面经龙门刨及立车精加工并分别加工一道槽，以便镶入青铜密封面。
(2) 、门体为整体铸造的方形平板，并在迎水面自带“#”字形的加强筋，加强筋的数量视闸门规格大小而定，一般间距为250〜350mm之间。
门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨。
门体上端设有吊耳，门体与吊耳的两接触面精加工之后用螺栓固定。
吊耳的受力点靠近门体中心线，吊耳的销轴孔用镗床加工。
为减少门体上下运行时的摩擦力，导轨和门框连接的接触部位精加工，用螺栓联接，并设有定位销防止错位。
(3) 、门体、门框按最大工作水头设计，其抗拉、抗压、抗剪强度的安全系数为5,传动丝杆的导向支撑间距与丝杆半径之比(柔度)不大于200。
(4) 、门体、门框在厚度上留出2mnm勺腐蚀裕度，门体与门框导向槽间隙小于1.6mm(5) 、导轨用铸铁制作，导轨面加工成与门框一样的槽，并在平面上镶入青铜，减少门体上下运行时的摩擦力。
导轨和门框连接的接触部位精加工，用螺栓联接，并设有定位销防止错位。
(6) 、楔紧装置：为达到闸门的止水效果，闸门两侧设置楔块。
楔块用锡青铜制成，用螺栓分别与门体和门框上的楔座固定，楔座铣成长孔，便于楔块的调整。
当闸门的某一处止水效果不好时可局部调整楔块，当门体未关到位时或已到位而楔块尚未楔紧时，需调整全部楔块。
（7）、密封面：闸门的密封由侧向与底部、顶部四面组成，四周密封采用门框圆形铜合金密封条紧密贴合门板的结构形式，利用门体关闭时与之接触达到密封效果，在结构设计上保证整体密封良好。
密封条采用铜合金经精密加工，密封条便于安装和更换。
门板和门框的密封面采用轧制或挤压的铜合金条制成并经精密加工牢固地安装在经加工的门框及门板的槽中（密封座分别镶在经机加工的闸框和闸板上，用与密封座相同材料制作的沉头螺钉紧固，螺钉头部与密封座工作面一起精加工，其表面粗糙度不大于3.2卩m以保证在门框与门板的使用期间保持原位、不变形、不松动。
铸铁镶铜圆闸门
［指南］铸铁镶铜圆闸门铸铁镶铜圆闸门销售热线：铸铁镶铜圆闸门产品说明产品名称:铸铁镶铜圆闸门，铸铁闸门产品型号:ZMQY, SYZ产品规格:DN200-DN3000结构形式:明杆式、双向承压式安装形式:墙靠式、法兰式驱动方式:手轮式、手摇式、手电两用启闭机适用介质:污水、海水、清水产品用途:本产品广泛用于城市给水排水、冶金、石油、化工、灌溉，电力、纺织等行业水处理构筑物上，以实现流量和液面水位的控制是给排水和污水处理的重要设备。
主要安装于管道口和交汇窟井，沉沙池、沉淀池、引水渠、泵站进水口等处。
产品结构：铸铁镶铜圆闸门主要由闸座、闸板、镶铜密封件、调节楔块，以及提升部分组成，其结构设计合理、密封性能好、防腐蚀性能强、使用寿命长、安装方便、启闭灵便，其结构型式有方形、矩形、圆形、启闭形式可手动亦可电动。
闸门主要技术参数：渗水量参数最大水头正常水压门框距边(L/min. m)工作介质安装方式方向壁距离m名称正向反向镶铜铸铁圆闸门正向10 0. 72 1.25反向2. 5镶铜铸铁方闸门水铅正或锤面＞300污状迎水态水双向镶铜铸鉄闸门正反向0.72 0. 72 10双向镶铜铸铁方闸门注:水头超过10m的闸门需另外注明主要零件材料零件名称材料门框、闸板、导轨Ht200螺杆lCrl8, 2Crl3,Ni9Til3, .304, 316密封面Zcu8-2-2启闭机与闸门布置：ZMQY型墙式铸铁镶铜闸门外形及预埋件和预留孔尺寸表w «i♦ j A J•0•nC"r It<<>••■Ji«• M u:!r」⑺VWG in*VI■:«Wfi■• •4"•!X%a■■Q*•>加"'•*■• Yd w.IK N■X*•1*2rr.w.tM*•X7・•g•IX心0—•A1 g也IX-・It9,•・■ Y8-VW：.•V心>x•u-w•Ml,5# “ 4 <•*>I* 5J.a ir.>1UM♦»X<■m注:本闸门的板结构为平板形（ZMQY-?），如需拱形（ZMQY-?）请另外注明。
机电一体化铸铁镶铜闸门技术描述
机电一体化铸铁镶铜闸门技术描述（一）供货范围本公司为该项目提供的MXF/MXY型明杆式附壁式方/圆闸门为成套设备，整套装置包括如下：门框、门体、导轨；楔紧装置、密封面；手电两用启闭机或手动启闭机、启闭机座架；传动丝杆、杆导架；此外，配备电缆线及安装用所有的连接件及基础螺栓等安全和有效运行所必须的附件及工具。
（二）简述及工作原理闸门采用明杆式结构形式，平面加筋型、附壁式安装，适用于安装在墙上的升杆式圆型孔口闸门，其平整的内底与井壁紧密贴合。
每个闸门带有丝杆、接杆、连轴节及安装在平台上的带推力轴承的启闭机，并配套护罩、杆导架、基础螺栓等所有附件。
闸门的工作原理是闸门由启闭机带动启闭螺母转动，在梯形螺纹作用下使丝杆带动闸门门体上下运行，以达到截断或疏通水流的作用。
（三）技术特性表（III）（三）技术特性表（VI）（四）主要部件与结构特点它主要由门框、门体、导轨、楔紧装置、密封条、传动丝杆、杆导架、启闭机等部件构成。
1．门框门框采用灰铸铁整体浇铸而成，并经时效处理，具有足够的断面，以满足使用要求。
门框两侧自带导槽，经精加工之后作门体升降的导轨；门框平面经精加工分别加工一道槽，以便镶入表铜密封面。
门框按规定的最大水头设计，就抗拉、抗压、抗剪强度而言，安全系数至少为2倍。
所有结合面全部进行机械加工。
2．门体门体采用灰铸铁整体浇铸而成，并经时效处理，在平板迎水面设有等量的水平加强筋，以适应工作水压的要求，加强筋一般间距为250-350mm左右，门体平面经精加工并带有镶铜条的槽，以便镶入青铜密封面；门体两侧经精加工与门框侧槽配套，形成上下滑轨。
门体上端设有吊耳，与门板连接，吊耳的受力点靠近门板中心线，吊耳为铸钢，门体与吊耳的两接触面经精加工之后用螺栓固定。
最大水头设计就按规定的抗拉、抗压、抗剪强度而言，安全系数至少为3。
3．门导轨导轨材质为灰铸铁，导轨面加工成与门框一样的槽，并在平面上镶入橡胶，减少门体上下的运行时的磨擦力，导轨和门框连接的接触部件经精加工，用螺栓连接，并设有定位销防止错位。
铸铁镶铜方闸门
SFZ型铸铁镶铜方闸门1、主要技术参数2、主要结构及工作原理铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。
2.1、主要结构（1）门框由铸铁整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的导轨。
门框平面经龙门刨及立车精加工并分别加工一道槽，以便镶入青铜密封面。
（2）门体为整体铸造的方形平板，并在迎水面自带“＃”字形的加强筋，加强筋的数量视闸门规格大小而定，一般间距为250-350mm 之间，门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨。
门体上端有吊耳，吊耳为铸钢，门体与吊耳的两接触面精加工之后用螺栓固定，吊耳的销轴孔用镗床加工。
（3）导轨用铸铁制作，导轨面加工成与门框一样的槽，并在平面上镶入青铜，减少门体上下运行时的摩擦力。
导轨和门框连接的接触部位精加工，用螺栓联接，并设有定位销防止错位。
（4）楔紧装置：为达到闸门的止水效果，闸门两侧设置楔块。
楔块用锡青铜制成，用螺栓分别与门体和门框上的楔座固定，楔座铣成长孔，便于楔块的调整。
当闸门的某一处止水效果不好时可局部调整楔块，当门体未关到位时或已到位而楔块尚未楔紧时，需调整全部楔块。
（5）密封面采用铜条或铜圈分别镶入门框和门体的槽内，密封面铜条镶好之后用龙门刨铣床进行铣削，磨削加工，保证了门框和门体之间的密切配合。
（6）丝杆由圆钢制成梯形螺纹，其精度达到7e级标准，螺纹长度比门体行程高度加长200mm，闸门处于关闭位置时，螺纹超出启闭机螺母50mm，丝杆总长度超过5000mm时，需作分段加工，其接头采用圆钢加工成内圆孔，并用圆钢铰制螺栓将丝杆和接头固定。
接头用固定工装加工，可与相同规格的丝杆互换配合。
供货商应根据闸门安装高度合理布置轴导架，保证丝杆的受力要求。
丝杆总长度超过4000mm时，需增设轴导架，轴导架由铸铁衬套管安装在铸铁托架上组成，铸铁托架固定在池壁上，导管与托架都可在两个方向进行调节，丝杆下部焊有圆钢销套，用销轴与门体相连。
sfz双向闸门
SSFZ/SSYZ铸铁镶铜闸门技术说明一、主要技术参数·安装形式：靠壁式·承压方向：正反向受压·承压力：正向承压≯0.1MPa反向承压≯0.06MPa·渗漏量：正向≯1.25L/m.min反向≯2.5L/m.min·启闭形式：手电两用·启闭力：W=4.0T·配套启闭机型号：QDA-45·电机功率：N=0.75kw·电机防护等级：IP55·绝缘等级：F级·工作制：间歇运行二、主要结构及工作原理铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。
1、主要结构⑴门框由铸铁整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的导轨。
门框平面经龙门刨及立车精加工并分别加工一道槽，以便镶入青铜密封面。
⑵门体为整体铸造的方形或圆形平板，并在迎水面自带“＃”字形的加强筋，加强筋的数量视闸门规格大小而定，一般间距为250-350mm之间，门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨。
门体上端有吊耳，吊耳为铸钢，门体与吊耳的两接触面精加工之后用螺栓固定，吊耳的销轴孔用镗床加工。
⑶导轨用铸铁制作，导轨面加工成与门框一样的槽，并在平面上镶入青铜，减少门体上下运行时的摩擦力。
导轨和门框连接的接触部位精加工，用螺栓联接，并设有定位销防止错位。
⑷楔紧装置：为达到闸门的止水效果，闸门两侧设置楔块。
楔块用锡青铜制成，用螺栓分别与门体和门框上的楔座固定，楔座铣成长孔，便于楔块的调整。
当闸门的某一处止水效果不好时可局部调整楔块，当门体未关到位时或已到位而楔块尚未楔紧时，需调整全部楔块。
⑸密封面采用铜条或铜圈分别镶入门框和门体的槽内，密封面铜条镶好之后用龙门刨铣床进行铣削，磨削加工，保证了门框和门体之间的密切配合。
⑹丝杆由圆钢制成梯形螺纹，其精度达到7e级标准，螺纹长度比门体行程高度加长200mm，闸门处于关闭位置时，螺纹超出启闭机螺母50mm，丝杆总长度超过5000mm时，需作分段加工，其接头采用圆钢加工成内圆孔，并用圆钢铰制螺栓将丝杆和接头固定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机电一体化铸铁镶铜闸门技术描述
（一）供货范围
本公司为该项目提供的MXF/MXY型明杆式附壁式方/圆闸门为成套设备，整套装置包括如下：
门框、门体、导轨；
楔紧装置、密封面；
手电两用启闭机或手动启闭机、启闭机座架；
传动丝杆、杆导架；
此外，配备电缆线及安装用所有的连接件及基础螺栓等安全和有效运行所必须的附件及工具。
（二）简述及工作原理
闸门采用明杆式结构形式，平面加筋型、附壁式安装，适用于安装在墙上的升杆式圆型孔口闸门，其平整的内底与井壁紧密贴合。
每个闸门带有丝杆、接杆、连轴节及安装在平台上的带推力轴承的启闭机，并配套护罩、杆导架、基础螺栓等所有附件。
闸门的工作原理是闸门由启闭机带动启闭螺母转动，在梯形螺纹作用下使丝杆带动闸门门体上下运行，以达到截断或疏通水流的作用。
（三）技术特性表（III）
（三）技术特性表（VI）
（四）主要部件与结构特点
它主要由门框、门体、导轨、楔紧装置、密封条、传动丝杆、杆导架、启闭机等部件构成。
1．门框
门框采用灰铸铁整体浇铸而成，并经时效处理，具有足够的断面，以满足使用要求。
门框两侧自带导槽，经精加工之后作门体升降的导轨；门框平面经精加工分别加工一道槽，以便镶入表铜密封面。
门框按规定的最大水头设计，就抗拉、抗压、抗剪强度而言，安全系数至少为2倍。
所有结合面全部进行机械加工。
2．门体
门体采用灰铸铁整体浇铸而成，并经时效处理，在平板迎水面设有等量的水平加强筋，以适应工作水压的要求，加强筋一般间距为250-350mm左右，门体平面经精加工并带有镶铜条的槽，以便镶入青铜密封面；门体两侧经精加工与门框侧槽配套，形成上下滑轨。
门体上端设有吊耳，与门板连接，吊耳的受力点靠近门板中心线，吊耳为铸钢，门体与吊耳的两接触面经精加工之后用螺栓固定。
最大水头设计就按规定的抗拉、抗压、抗剪强度而言，安全系数至少为3。
3．门导轨
导轨材质为灰铸铁，导轨面加工成与门框一样的槽，并在平面上镶入橡胶，减少门体上下的运行时的磨擦力，导轨和门框连接的接触部件经精加工，用螺栓连接，并设有定位销防止错位。
4．楔紧装置
楔紧装置由楔座和楔块组成，楔座采用灰铸铁制成，牢固地边接在门框两侧的适当位置上，当门体全闭时，与门体上的楔面完全接触；楔块用锡青铜制成，
设置于闸门两侧，以达到闸门的止水效果；用不锈钢螺栓分别与门体和门框的楔座固定，楔座铣成长孔，便于楔块的调整。
当闸门的某一处止水效果不好时，可局部调整楔块，当门体未关到位时或已到位而楔块尚未楔紧时，可调整全部楔块。
5．密封面
密封面采用铜圈或铜条分别镶入门框和门体的槽内，密封条镶好后，经铣销、磨削加工，确保门框和门体之间的密切配合，从而达到止水目的，使门框和门板在使用时保持原位，不变形、不松动。
6．推力螺母
每座闸门在杆和启闭机的连接处均设有推力螺母，其采用磷青铜制造；具有足够的设计余量，以承受在最大水头工况下开启或关闭闸门时所需的推力，其最小安全系数为5。
7．传动丝杆及门连接杆
丝杆采用圆钢制成梯形螺纹，其精度达到7e级标准，螺纹长度比门体行程高度加长200mm，闸门处于关闭位置时，螺纹超出启闭机50mm，丝杆总长度超过500mm时，在分段加工时，其接头采用圆钢加工成内圆孔，并用圆钢铰制螺栓将丝杆互换配合。
丝杆总长度超过4000mm时，将增设轴导架，轴导架由铸铁衬套管安装在铸铁托架上组成，铸铁托架固定在池壁上，导管与托架都可在两个方向进行调节，丝杆下部设有圆钢销套，用销轴与门体相连。
丝杆具有足够的强度和稳定性，无弯曲和变形，在最大启闭力或关闭力作用下其安全系数为2。
8．杆导架
设置杆导架以保持杆的直线度，允许有足够的间隙便于操作，杆导架应用灰铸铁制造，并带有磷青铜衬套，安装在铸铁支座上。
导架与支座间可作适当的距离调整，以达到与杆的同心度要求，导架经调整后固定在井壁上并使其垂直线不变。
9．启闭机
（1）手动启闭机
手动启闭机为手摇式启闭机，它与闸门配套组成，用以控制闸门的开启和关闭。
启闭机的螺旋传动适合明杆式传动的结构形式，即丝杆旋转，从而带动门体作上下直线升降运动。
手摇式启闭机根据闸门的规格大小还分为单吊点和双吊点两种形式，本设备采用单吊点即可，在手动启闭机中，闸门由传动轴带动丝杆，使门板作上下升降式运动；达到调节水位和流量目的。
手动启闭装置的传动部分采用了油脂润滑。
（2）机电一体化电动装置
电动机为鼠笼式，绝缘等级为F级，电动启闭装置的额定输出转矩大于最大工作转矩的1.25倍，防护等级为IP67。
电动启闭装置的机械外壳为双密封机构，驱动电机为最大连续运转时间不低于30分钟。
电动装置设有辅助触点并能与PLC自动控制系统联接，电动装置内安装阀门卡死保护、防锤击保护、电机过热保护、机械式过力矩保护装置，工作时噪声小于45dB(A),启闭机接线端子处与本身电路装置分隔，由环状橡胶密封。
环境温度-15~50摄氏度，湿度≤95%。
电动装置带有离合器及手轮，以供手动操作，手轮直径为400mm，手轮操作作用力≤150N，手轮上标明开闭方向，手轮顺时针为关闭闸门，并带有开度显示盘，带有文字“开”的箭头随开启程度而旋转方向。
丝杆顶端设有防护罩，并带有行程控制器，电动装置上设有上下限位开关和过扭矩保护开关，使闸门可在任意位置限位。
闸门配套的手电两用启闭机采用阀用电动装置，为机电一体化结构形式，启闭机装置具有就地操作按钮、就地和远程转换开关、远程开启度显示，故无需另行配套就地控制箱，其所有控制元器件安装于密闭的电动装置一体化控制单元内，并提供控制电缆及安装附件。
电动装置还提供如下元件：
A．1个操作选择开关：就地-0-远程；
B．2个限位开关：闸位开、闸位关；
C．1个电机过热保护开关；
D．4个动作按钮：开启、关闭、停止、转换按钮；
E．4个状态指示灯：开闸门过力矩、关闸门过力矩、电机过热、电机缺相；F．1个开度显示盘；
G．7个无源接点信号：开到位、关到位、故障、手动、远程以及闸门开、关、停信号；
闸门的输出端子可将开、关、停控制信号移位到阀体外，手动和远程控制如下：手动控制：将选择开关转至就地控制位置，操作人员就地开、关闸门；
远程控制：将选择开关转至远程控制位置，由PLC远程开、关闸门，并采集工况讯号，可输出4～20mA闸门开度信号。
