管道施工图识读
采暖管道工程及管道工程图快速读图
1.建筑外采暖管道工程基本图示识读
熟知建筑外采暖管道工程图基本图示对建筑外采暖管道工程图特 别重要，其重要性参见下表
表3-11 熟知建筑外采暖管道工程基本图示的重要性
序号
重要性要点
说明
1 能够知道相对应的管道 施工图 采暖系统名称
的名称
2 能够知道相对应的管道施工图的 在建筑外的整体布
概况
局情况
3 能够知道相应的管道的基本走向 管路布置的哪来哪
去
4 能够知道相对应的管道施工图中 系统设施设备和各
的所用建筑物
种井口等
18
建筑外采暖管道工程基本图示的识 读方法如下：
从热源开始，依水或汽的流向先看 热水管或蒸汽管及各热力入口，再看回 水管或冷凝水管，要重点看管道用的管 材、管径、关的走向、关的安装位置和 管道上安装的补偿器及阀门等。
19
2.建筑外采暖管道工程图快速识读 方法与举例
管道工快速识图
1
有关GL、JL、JLA P26-P27 P38-39
2
复习：图3-8
3
第三章 采暖管道工程及管道工程图 快速读图
4
第一节 建筑内采暖管道工程 及管道工程图快速识读
二、建筑内采暖管道工程图快速识读
2.建筑内采暖管道工程图快速识读方法与举例 （1）建筑内采暖管道工程图表示采用管道系统与建筑 紧密结合，反应管道系统的各组成在建筑平面内平面 布置的位置和空间布置的位置，较所对应的基本图示 复杂。它是基本图示的实际用用和具体体现。它也是 施工安装的基本依据。在熟知基本图示的前提下，快 速识读建筑内的方法可用口诀来描述。
1.采暖设计管道从何儿来，又到哪儿去，依水流或汽流流向看清 楚，也可从大管开始再看小管
安装管道施工图识图基础知识
安装管道施工图识图基础知识管道施工图识读1. 设计规范要求，暖气支管不得小于DN20。
2. 保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。
一般吊顶里的管道均需保温。
给水：暗敷防结露保温;明敷穿越门厅、卧室和客厅过门处必须做防结露保温。
排水：暗敷做防结露保温;明敷公共厕所座便上反水弯必须做。
管井里除消防、喷洒管道管道外均做保温。
3. 镀锌钢管连接方式：《DN100丝接，>DN100可焊接(需防腐)，可法兰焊接(需二次镀锌)，少量可丝扣法兰连接。
4. 管道外皮距墙距离为25-50mm。
5. 采暖干管接立管时，当立管直线管段<15m时，采用2个90。
弯头，当直线管段>15m时采用3个90。
弯头。
6. 施工时，排水管宁高勿低，地漏宁低勿高。
7. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。
8. 暖气片中应与窗同轴。
9. 闸阀：开关作用，阻力系数0.5;截止阀：调节开关作用，阻力系数19。
10. 补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。
11. 集气罐：干管末端，其管径为末端管道直径的4-6倍。
膨胀水箱：稳压、排气、容纳膨胀水、信号作用。
气压罐：稳压、排气。
膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。
集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。
12. 按照标准图集，掌握热媒入口情况。
13. PP-R管可以套用铝塑复合管或给水U-PVC管道定额。
14. (1)刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管Ⅰ型防水套管适用于铸铁管和非金属管;Ⅱ型防水套管适用于钢管;Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。
(2) 柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。
(3) 一般管道穿外墙的管道加防水套管。
市政管道图纸看图要点

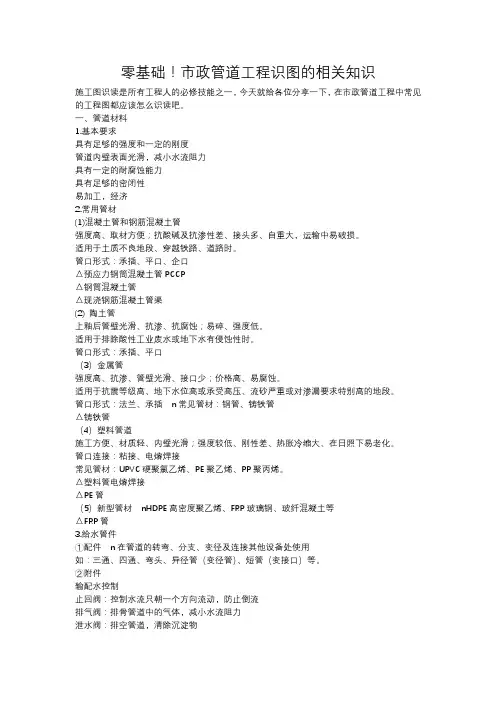

零基础！市政管道工程识图的相关知识施工图识读是所有工程人的必修技能之一，今天就给各位分享一下，在市政管道工程中常见的工程图都应该怎么识读吧。
一、管道材料1.基本要求具有足够的强度和一定的刚度管道内壁表面光滑，减小水流阻力具有一定的耐腐蚀能力具有足够的密闭性易加工，经济2.常用管材(1)混凝土管和钢筋混凝土管强度高、取材方便；抗酸碱及抗渗性差、接头多、自重大，运输中易破损。
适用于土质不良地段、穿越铁路、道路时。
管口形式：承插、平口、企口△预应力钢筒混凝土管PCCP△钢筒混凝土管△现浇钢筋混凝土管渠(2) 陶土管上釉后管壁光滑、抗渗、抗腐蚀；易碎、强度低。
适用于排除酸性工业废水或地下水有侵蚀性时。
管口形式：承插、平口（3）金属管强度高、抗渗、管壁光滑、接口少；价格高、易腐蚀。
适用于抗震等级高、地下水位高或承受高压、流砂严重或对渗漏要求特别高的地段。
管口形式：法兰、承插n常见管材：钢管、铸铁管△铸铁管（4）塑料管道施工方便、材质轻、内壁光滑；强度较低、刚性差、热胀冷缩大、在日照下易老化。
管口连接：粘接、电熔焊接常见管材：UPVC硬聚氯乙烯、PE聚乙烯、PP聚丙烯。
△塑料管电熔焊接△PE管（5）新型管材nHDPE高密度聚乙烯、FRP玻璃钢、玻纤混凝土等△FRP管3.给水管件①配件n在管道的转弯、分支、变径及连接其他设备处使用如：三通、四通、弯头、异径管（变径管）、短管（变接口）等。
②附件输配水控制止回阀：控制水流只朝一个方向流动，防止倒流排气阀：排骨管道中的气体，减小水流阻力泄水阀：排空管道，清除沉淀物消防栓：消防车取水设施二、管道构造1、基础包括：地基、基础、管座①砂土基础弧形素土基础、砂垫层基础适用于土壤条件非常好、无地下水的地区，管道直径小于600mm，管顶覆土厚度在0.7-2.0m 之间的管道，不在车行道下的次要管道及临时性管道。
②混凝土枕基在管道接口下设混凝土垫块适用于土壤条件较好、无地下水的地区，给排水支管。
管道工识图制图
图2-5 用双线图形式表示 的90°弯头
图2-6 两种画法意义相同
第二节
管道、阀门单、双线图表示方法
图2-7 用单线图表示90°弯头
图2-8 两种画法意义相同
第二节
管道、阀门单、双线图表示方法
图2-9 45°弯头的单、双线图
图2-10 两种画法意义相同
第二节
管道、阀门单、双线图表示方法
(2)三通的单、双线图
图1-2 管端投影
第二节
一、点的投影
点、线、面的投影
图1-3 点的投影
第二节
二、直线投影
点、线、面的投影
图1-4 直线投影
第二节
三、平面投影
点、线、面的投影
图1-5 平面投影
第二节
点、线、面的投影
四、投影的积聚性和重叠性
(1)投影的积聚性
通过点、线、面的投影分析，凡垂直于投影面的一条直线和一个 平面，其投影分别是一个点和一条直线。对于同一条直线上的许 多个点，同一平面上的许多个点，许多条直线，许多个其他几何 图形，其投影分别为一个点或一条直线的性质称为投影的积聚性。 (2)投影的重叠性 在投影中，把两个或两个以上的点，两条或两条以上的直线，两 个或两个以上相同平面的投影分别重合成一个点、一条直线、一 个平面的投影的特性称为投影的重叠性。在管道工程平面图上， 常把处在同一立面上的两条或两条以上且平行于水平面的管道画 成一根管道的投影，这就是投影重叠性的表现。
图2-22 阀柄向左 的阀门平、立面 单、双线图
第二节
管道、阀门单、双线图表示方法
二、管道的积聚、重叠与交叉表示法 1.积聚 (1)直观积聚 (2)弯管积聚
图2-23 弯管的积聚
第二节
管道、阀门单、双线图表示方法
管道工程施工图识读
第三节 管道剖面图
2
2
2-2剖面图
图2-44 管线断面的剖面图
a)管线平面图
b) 2-2剖面图
第三节 管道剖面图
（三）管线间的转折剖面图
用两个互相平行的剖切平面，在管网间进行剖切，移去观察者和剖切 平面之间的部分，对剩余部分所作的投影图称为转折剖面图或阶梯剖。在一 条剖切线上只需要剖切一部分管线，而另一部分管线需要保留时，可用转折 剖来解决，一般只转折一次。在剖切转折处，用十字形粗实线表示剖切位置 线，其他部分与一般剖面图标注相同，如图2-45所示。
2.平行线的轴测投影仍 然平行。因此，空间直线 平行于某一坐标轴时，其 轴测投影与相应的轴测轴 平行。
3.O1Z1轴一般画成垂直 位置，Olxl轴、OlYl轴可以 互换，坐标轴可以反向延 长，如图2-34所示。
图2-34 正等轴测轴的选定
三、正等测图
4.画管线轴测图时，只能在与轴平行的方向上截量长度。 5.管线一般用单根粗实线表示。 6.被挡住的管线要断开。 7.轴测图中的设备，一律用细实线或双点画线表示。 8.应在轴测图中注明管路内的介质性质、流动方向、管线标高、坡 度等。 9.平行于坐标面的圆的正等测图是椭圆。
第一篇 基础知识
第二章 管道工程图的绘制和识读基础
本章知识体系
管 道
§2.1 管道工程图的习惯画法与规定画法
工
程
图 的
§2.2 管道轴测图
绘
制
和 §2.3 管道平剖面图
识
读
基 础
§2.4 管道工程图的内容与识读方法
第一节 管道工程图的习惯画法与规定画法
施工图识读基础知识
①供暖通风平、剖面图按直接正投影法绘制。 ②供暖通风系统图以轴侧投影法绘制。
供暖图管径
①管径应以mm为单位。 ②焊接钢管用公称直径DN表示（如DN15、DN50） 。 ③无缝钢管用外径D×壁厚表示（如D108×4、D159×4.5等）
供暖图编号
①立管表示法 Ln ，其中L表示立管，n表示编号，用阿拉伯 数字表示。
比例
①泵房平、剖面图： 1:100 、1:60、 1:50 、1:40、 1:30 。
②室内给水排水平面图： 1:300 、 1:200、1:100、 1:50 。
③给水排水系统图： 1:200、 1:100、1:50。
④部件零件详图： 1:50、 1:40、1:30、1:20、1:10、 1:5、1:1、 2:1.
③平面较大的建筑物采用分区法绘制平面图，并绘 有组合示意图。
立面图
①按直接正投影法绘制。
②平面形状曲折、圆形、多边形建筑物绘制成展开 立面图时，图名后加“展开”二字。
③简单的对称式建筑物或构配件，立面图可绘制一 半，并在对称轴线处画对称符号。
④有定位轴线的建筑物，根据两端定位轴线号编注 立面图名称（如：①~⑨立面图）、无定位轴线的 建筑物按平面图各面的方向确定名称。
下半圆注被索引图纸号。
其他符号
①对称符号 ②连接符号 ③指北针
一般规定
①定位轴线用细点划线绘制。
②定位轴线一般应编号，编号应注写在轴线端部的 圆内。圆应用细实线绘制，直径为8～10mm。定 位轴线圆的圆心，应在定位轴线的延长线上或延 长线的折线上,横轴圆内用数字依次表示，纵轴圆 内用大写字母依次表示
可见导线，计划扩展用内容线。
比例
①系统图、电路图等常用符号绘制，一般不按比例。
管道单线图快速看懂方法
管道单线图快速看懂方法管道单线图是工程设计中常见的一种图示方式，通过简单的线条和符号，展示出管道系统的布置和连接关系，有助于工程人员快速了解管道系统的结构和工作原理。
下面将介绍一种快速看懂管道单线图的方法，希望能够帮助大家更好地理解和应用管道单线图。
首先，要了解管道单线图的基本符号和含义。
在管道单线图中，不同的线条和符号代表着不同的管道、阀门、泵等设备，而线条的连接方式则表示了它们之间的连接关系。
因此，在阅读管道单线图时，需要对这些基本符号有一定的了解，才能够准确地理解图纸内容。
其次，需要根据图纸的比例尺来进行测量和计算。
在实际工程设计中，管道单线图通常会标注比例尺，比如1:50或1:100等，这就意味着图纸上的长度与实际长度之间存在着一定的比例关系。
因此，在阅读管道单线图时，需要根据比例尺进行测量和计算，以便更准确地了解管道系统的实际布置和尺寸。
此外，还需要结合图纸上的文字说明和图例进行理解。
在管道单线图中，通常会标注一些文字说明和图例，用以解释一些特殊的符号和线条所代表的含义。
因此，在阅读管道单线图时，需要结合这些文字说明和图例进行理解，以便更全面地把握图纸的内容。
最后，需要通过实际的工程经验和知识来进行分析和判断。
在实际工程设计中，管道系统的布置和连接往往受到诸多因素的影响，比如流体性质、压力要求、安全要求等。
因此，在阅读管道单线图时，需要结合自身的工程经验和知识，进行一些必要的分析和判断，以便更好地理解和应用管道单线图。
总的来说，快速看懂管道单线图的方法包括对基本符号的了解、根据比例尺进行测量和计算、结合文字说明和图例进行理解，以及通过实际经验和知识进行分析和判断。
希望通过本文的介绍，能够帮助大家更好地理解和应用管道单线图，为工程设计工作提供帮助。
给水排水工程施工图组成及识读方法
给水排水工程施工图组成及识读方法给水排水施工图的组成：室内给水排水工程施工图一般由图纸名目、图例、设计施工说明、设备及主要材料明细表、给水排水管道设备平面图、给水排水系统图、给水排水详图等组成。
参照《给水排水制图标准》，常用的室内给水排水管道施工图图例见下表。
设计说明室内给水排水施工图的说明一般写在图纸上．主要内容包括介质的种类及压力，给水、排水的形式，采纳的管材及接口方式，卫生洁具的类型及安装方式，有关管道标高规定的说明，管道的防腐、防冻、防结露材料及做法，采纳通用标准罔的图号及名称，对施工质量及验收标准等，以及其他需要说明的有关问题。
工程选用的主要设备、材料应列表，其内容出名称、规格型号、单位、数量及备注等。
平而图平面图是室内给水排水施工图的主要部分，采纳的比例与建筑图相同，常用比例为1：50-1：100。
平面图所表达的内容为本楼层内给水、排水管道、卫生洁具、用水设备（开水箱、消火栓箱）等，使用各种图例表示出来，一般包括下列内容：建筑轴线及编号，房间名称及尺寸，门窗位置等。
给水进户管和排水排出管的平面位置及走向，与庭院给水排水管网连接关系。
各给水、排水立管位置及编号，支管平面位置、走向及坡度、管径及管长等。
卫生洁具及用水设备的定位尺寸及朝向。
需要说明，平面图中一般对给水、排水管的排列及位置是示意性表示的，并不按比例绘制，而且看不到管路零配件、支吊架的位置及图例符号。
安装时，专业施工单位应遵照有关安装操作规程及验收规范逐项详细执行。
简洁建筑物给水排水管道绘制在一张平面图上。
若建筑物功能简单，管线系统多，应分别绘制各系统平面图。
绘制管道施工平面图时，一般工程要绘制首层平面图、标准层平面图，需要时应绘制地下室、设备层和顶层平面图。
图纸多少以能清晰表达设计意图又能压缩图纸数量为度。
给水排水系统图（轴测投影图）管道系统图上应标明它的空间位置及相互关系，管径、坡度及坡向、标高等。
给水系统上还应注明水表、阀门、消火栓、水嘴等。
管道施工图的绘制与识读 管道施工图的识读
看视图分管线
方法和步骤 02 03
旋转复位想走向 综合起来想整体
思考
什么叫看视图分管线呢？
弄清楚图纸上给出的是哪些视图以及各视图 之间的关系;
以立面图为主，联系其他视图应用直线投影 的特性，将管路系统分为一根一根管线
3
11
(右）
22
1 23
(前）
图2-17 组合管路单线图和斜等测图
(上）
1
(右）
2
33
1
3
11
(右）
22
23
(前）
图2-17 组合管路单线图和斜等测图
✓ 弄清楚了各条管路的走向
✓ 根据各条管线之间的相互 关系，综合起来
管道施工图
清楚地反映出物体的形状和大小 对物体进行加工、制作和安装
(上）
1
2 33
(右）
3
11
(右）
22
1 23
(前）
图2-17 组合管路单线图和斜等测图
(上）
1
2 33
(右）
3
11
(右）
22
1
23
2号管线:自上而下的立管
(前）
图2-17 组合管路单线图和斜等测图
3号管线:自前向后走向的管道
(上）
1
2 33
(右）
3
11
(右）
22
1 23
(前）
图2-17 组合管路单线图和斜等测图
管道施工图识读
第一章管道施工图识读1。
设计规范要求，暖气支管不得小于DN20。
2. 保温常规做法――给水：防结露保温,热水：保温，消防:不保温,冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作.一般吊顶里的管道均需保温。
给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。
排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。
管井里除消防、喷洒管道管道外均做保温。
3。
镀锌钢管连接方式:《DN100丝接,>DN100可焊接（需防腐),可法兰焊接(需二次镀锌)，少量可丝扣法兰连接。
4. 管道外皮距墙距离为25-50mm。
5. 采暖干管接立管时，当立管直线管段<15m时,采用2个90。
弯头，当直线管段>15m时采用3个90.弯头。
6. 施工时，排水管宁高勿低，地漏宁低勿高.7. 标高规定：室内管道一般为管中，室外管道排水为管内底,给水为管顶.8。
暖气片中应与窗同轴。
9。
闸阀：开关作用，阻力系数0.5；截止阀：调节开关作用，阻力系数19.10。
补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力,角质胀力.11。
集气罐：干管末端，其管径为末端管道直径的4—6倍。
膨胀水箱：稳压、排气、容纳膨胀水、信号作用。
气压罐:稳压、排气。
膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。
集气罐安装位置:管道接口距集气罐上端2/3,距下端1/3.12。
按照标准图集，掌握热媒入口情况.13。
PP-R管可以套用铝塑复合管或给水U—PVC管道定额.14. (1）刚性防水套管:Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管Ⅰ型防水套管适用于铸铁管和非金属管;Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上.（2)柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。
一般管道穿外墙的管道加防水套管。
穿水池的管道采用柔性防水套管。
若室外水位高采用柔性防水套管，若室外水位低采用刚性防水套管.15。
《安装工程识图》 课件 第三章 管道施工图识读
第三章 管道施工图识读
3. 系统图 系统图也称轴测图，是按正面斜轴测图绘制的。系统图表示给排水系 统的空间位置及上下各层之间、前后左右之间的关系。系统图的主要内容 包括给水系统、排水系统的空间走向和布置情况，各种设备的接管情况、 设置位置、标高、连接方式及规格，管道的管径、标高、坡度、坡向、系 统编号、立管编号，给水系统中阀门、水龙头等附件的位置，排水系统中 存水弯、地漏、清扫口、检查口等附件的位置，排水系统中通气管的设置 方式、与排水立管的连接方式，通气帽的设置及标高，节点图的索引号等。 系统图分为给水系统图和排水系统图。
单设水泵给水方式
设水池、水泵和水箱联合给水方式
189
第三章 管道施工图识读
（5）气压给水方式 （6）变频调速水泵给水方式
气压给水方式
变频调速水泵给水方式
190
第三章 管道施工图识读
（7）分区给水方式
分区给水方式
191
第三章 管道施工图识读
3. 排水系统的组成 排水系统通常由污废水收集器、排水管道、通气管道、清通设备、污 水局部处理构筑物、地漏等组成，如图所示。
200
第三章 管道施工图识读
2. 标高 管道高度用标高表示。标高以米（m）为单位，精确到厘米（cm）或 毫米（mm）。标高符号及一般标注方法应符合《房屋建筑制图统一标准》 （GB/T 50001—2017）中的有关规定。室内工程应标注相对标高，压力管 道应标注管中心标高，沟渠和重力流管道宜标注沟（管）内底标高。
185
第二节 给排水系统施工图识读方法
186
第三章 管道施工图识读
一、给排水系统的组成
1. 给水系统的组成
建筑内部给水系统
187
第三章 管道施工图识读
管道施工图的识读
• 5．平面图
• 平面图表达建筑物的平面轮廓、设备位置、 管道分布及其与建筑物、设备的平面关系， 此外还要标注管径、标高、坡向、坡度和 立管编号。平面图是施工中最基本的图样。
• 6．立面图和剖面图
• 立面图和剖面图是和平面图配套的，平面图中无 法表达的管道垂直走向、分布及其与建筑物或设 备的关系，都通过不同方向的剖面图表达出来。 立面图和剖面图中标注有标高、管径和立管编号。 立面图是按照投影原理，根据工程设计表达需要 画出的立面视图；剖面图是从一定位置剖切平面 图或立面图时，从剖切处按剖切的指示方向看到 的立面图。剖切位置线用断开的两段粗实线表示。 剖面图的编号一般采用数字或英文字母，按顺序 编号。半剖面图一般适用于内外形状对称，其视 图和剖面图均为对称图形的管件或阀件。
• 3．设备材料表
• 设备材料表一般应列出工程项目所需的设 备和主要材料的型号、规格、数量，以供 建设单位和施工单位参考。
• 4．工艺流程图或系统图
• 工艺流程图或系统图一般用于生产工艺比 较复杂的工艺管道系统(如石油化工管道)和 公用工程中的管道系统，通过流程图可以 知道生产工艺是如何通过管道系统来实现 的，生产设备在生产工艺中的位置和作用、 仪表控制点的分布、介质流向等方面的内 容，以便对生产工艺有较全面的理解，使 施工活动更好地贯彻设计意图。
•
管道施工图是管道工程中用来表达和交流技
术思想重要工具，设计人员用它来表达设计意图，
施工人员依据它来进行预制和施工，所以人们往
往把施工图称为工程的语言。而熟悉图纸核对资
料，则又是施工准备的一项重要工作。
第二节 管道施工图的表示方法
管道施工图属建筑、石化、化工、机电和石油天然气安 装工程图的范畴。管道作为建（构）筑物或工业民用设备的 一部分，在图纸上是示意性画出来的。管道施工图的特点是 线条简单、图形复杂，不仅具有示意性和附属性，还具有方 向性等特点。也就是说，管道施工图不仅需反映出管道、管 件、阀门、支架、设备、仪表等的形状、位置和尺寸，而且 需反映出管路内介质的性质、温度、压力和流向。管道施工 图根据它可以对物体进行加工、制作和安装。
第一章管道施工图识读
第一章管道施工图识读管道施工图是工程实施的重要文档之一，它承载着工程设计师和工程实施人员的心血，具有指导施工人员按设计要求建设管道工程的重要作用。
因此，管道施工图的正确识读和分析非常关键，对于施工人员来说，必须具备一定的管道施工图识读能力，才能有效地指导和完成工程实施。
本章将介绍管道施工图的基本内容以及如何识读和分析施工图。
一、管道施工图的基本内容管道施工图是依照设计图纸制作的，是用于实施工程施工的方式和方法，通常包括以下内容：1. 工程标准管道施工图是以具体工程设计为依据，但同时也要符合相关的施工标准和要求。
这些标准在施工图上被体现为红色字体，具体包括工程文件、国家标准、地方标准等等。
2. 主体图主体图是管道施工图中最重要的一个部分，它通常是图形最多、最复杂的部分，也是施工人员在实施工程时需要参考的重要依据。
主体图包括了管道工程中涉及的各种设备、管路、阀门、支架等基本元素，可以由多张图纸组成。
3. 母排图母排图是连接各个主体图的基本图形，它通常是对整个管道工程全貌的呈现。
母排图上标注了管道和支架主要的高程尺寸。
每一个主体图在母排图上都有其对应的指示位置，使得每一个主体图都有其在整个管道工程中的位置关系。
4. 详图详图主要包括一些管道的细节设计或者复杂部分的扩大图，通常在主体图之上或者之下标注，帮助施工人员更好地理解整个工程的设计想法。
5. 配管图配管图主要是指管道布置图，包括管道的集中和分支管、管道的大小，连接方式等等信息，同时标明了管道上各个点的高度。
上述内容只是管道施工图的基本内容，当然还有其他各种辅助图、表格等附加元素。
最终，管道施工图将会被分为多张图纸，这些图纸是有对应关系的，组成整体的设计方案。
二、管道施工图的识读和分析理解和识读管道施工图的关键是对每个图研究出如何发挥其在施工中的作用。
一般而言，识读管道施工图主要包括以下几个方面：1. 序号、位置及人员标识施工人员在识读管道施工图时必须关注图中的每个元素，主要是要弄清楚管道施工图中的元件编号，它们的名称、规格及数量。
给水管道施工图识读
二、管道的单、双线图
管道工程图，按管道的图形来分，分为两种： 一种是用一根线条画成的管子（件）的图样，称 为单线图，另一种是用两根线条画成的管子（件） 的图样，称为双线图。在管道的各种施工图中， 常使用的是单线图，在大样图或详图中，则使用 双线图。
三、管道的平、立、侧面图
（1）正立面图（也称主视图）就是将管道（或 管子、管件）从前向着后面的正立投影面投影， 即得到该管道（或管子、管）在正立投影面上 的图形。
某室外给水排水平面图（图一）
2、污水排水管道的识读 从图上可以看出，污水排水 管道设有4个污水检查井，1个化粪池，4条排出管，1条排 水干管。4个污水检查井，由东向西分别是P1，P2，P3， P4；化粪池为HC。4条排出管由东向西分别是：第一条排 出管：由P/1 向北至P1止，管径为DN100，L=4.00,i=0.02。 第二条排出管：由 P/2向北至P2止，管径为DN100， L=4.00,i=0.02。第三条排出管：由 P/3向北至P3止，管径 为DN100，L=4.00,i=0.02。第四条排出管：由 P/向4 北至 P4止，管径为DN100，L=4.00,i=0.02。排水干管：由P1 向西经P2，P3，P4至HC，i=0.010，其中P1至P4管径为 d200，L=24.00;P4至HC,管径为d250，L=4.00。
节点图：当管道平面图、立面图和剖面图等 图样，对某一节点部位无法表示清楚时，需要绘 制节点图。管道的节点图就是管道图某个局部 （通常称为节点图）的放大图。
管道的剖面图、节点图
六、给排水管道常用图例
第二部份
建筑给水排水工程图
给水排水工程,按其所处的位置不同， 分为城市给水排水工程和建筑给水排水工 程两种：
一、城市给水排水工程的范围
暖通相关规范
第一章管道施工图识读1. 设计规范要求，暖气支管不得小于 DN20。
2. 保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。
一般吊顶里的管道均需保温。
给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。
排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。
管井里除消防、喷洒管道管道外均做保温。
3. 镀锌钢管连接方式：≤DN100 丝接，>DN100 可焊接（需防腐），可法兰焊接（需二次镀锌），少量可丝扣法兰连接。
4. 管道外皮距墙距离为 25-50mm。
5. 采暖干管接立管时，当立管直线管段<15m 时，采用 2 个 90。
弯头，当直线管段>15m 时采用 3 个 90。
弯头。
6. 施工时，排水管宁高勿低，地漏宁低勿高。
7. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。
8. 暖气片中应与窗同轴。
9. 闸阀：开关作用，阻力系数 0.5；截止阀：调节开关作用，阻力系数 19。
10. 补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。
11. 集气罐：干管末端，其管径为末端管道直径的 4-6 倍。
膨胀水箱：稳压、排气、容纳膨胀水、信号作用。
气压罐：稳压、排气。
膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。
集气罐安装位置：管道接口距集气罐上端 2/3，距下端 1/3。
12. 按照标准图集，掌握热媒入口情况。
14. （1）刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管Ⅰ型防水套管适用于铸铁管和非金属管；Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。
（2）柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。
一般管道穿外墙的管道加防水套管。
穿水池的管道采用柔性防水套管。
若室外水位高采用柔性防水套管，若室外水位低采用刚性防水套管。
