TABLE OF CONTENTSTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 1D O C U ME N T : 7686-001II. Technical Data1. Tunnel boring machine general. . . . . . . . . . . . . . . . . . . . . . . . . .II - 31.1Tunnel boring machine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 31.2Tunnel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II -31.3Segments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 42. Shield general . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .II - 52.1Steel construction shield . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 52.2Tailskin articulation cylinder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II -52.3Advance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 52.4Man lock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 62.5Screw conveyor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 63. Cutting wheel general. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .II - 73.1Steel construction cutting wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 74. Drive general . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .II - 84.1Main drive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 85. Erector general . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .II - 95.1Erector. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 96. Process technology . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .II - 106.1Hydraulic system. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 106.2Water circuit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 106.3Ring gap filling. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 106.4Regrouting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 116.5Dewatering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 11TABLE OF CONTENTSTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 2D O C U ME N T : 7686-0016.6Compressed air system. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 116.7Compressed air regulating system . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II -116.8Secondary ventilation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 126.9Gas detection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II -126.10Fire protection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 126.11Electric systems. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 127. Back-up general. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .II - 137.1Steel construction back-up . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 137.2Segment feeder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II -137.3Back-up belt conveyor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 137.4Segment crane . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II -147.5Material crane . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 147.6Grease barrel crane. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II -157.7Pivot crane . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II -157.8Pivot crane . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II -157.9Pivot crane . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II -167.10Pivot crane . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 167.11Ventilation cassette lifting device. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 16TUNNEL BORING MACHINE GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 3D O C U ME N T : 7686-0011. Tunnel boring machine general1.1Tunnel boring machineTable II - 1: Tunnel boring machine1.2TunnelTable II - 2: TunnelMarking:The rating plate of the system is attached in the TBM control cabin.Machine typeEarth Pressure Balance ShieldInstalled power4000 kVALength TBM + back-upapprox. 88 mWeight TBMapprox. 750 tWorking pressure6.0 barTotal tunnel length4004 m + 4175 mUpward gradient (max.3.5 %Downward gradient (max.3.5 %Curve radius (min.500 mTUNNEL BORING MACHINE GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 4D O C U ME N T : 7686-0011.3SegmentsTable II - 3: SegmentsOuter ring diameter8500 mmInner ring diameter7700 mmSegment length1600 mmRing arragnement6 + 1Segment weight (max.10 tSHIELD GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 5D O C U ME N T : 7686-0012. Shield general2.1Steel construction shieldTable II - 4: Steel construction shield2.2Tailskin articulation cylinderTable II - 5: Tailskin articulation cylinder2.3AdvanceTable II - 6: AdvanceFront shield (diameter8800 mmFront shield (length2800 mmCentre shield (diameter8785 mmCentre shield (length3000 mmTailskin (diameter8770 mmTailskin (length4100 mmTailskin sealing4 rows of brushesNumber 15Stroke150 mmNominal pulling force6500 kN (at 215 barsNumber of main thrust cylinders19 x 2Stroke2500 mmThrust force (main thrust cylinders70000 kN (at 350 barsSHIELD GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 6D O C U ME N T : 7686-0012.4Man lockTable II - 7: Man lock2.5Screw conveyorTable II - 8: Screw conveyorNumber 1Typeparallel lockVolume pre-chamber2430 lNumber of persons pre-chamber2Volume main chamber4170 lNumber of persons main chamber4Working pressure6.0 barsNumber 1Length 15175 mmPower 400 kWSpeed0 - 22.0 1/min Torque (nominal217 kNmBreakaway torque235 kNmCUTTING WHEEL GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 7D O C U ME N T : 7686-0013. Cutting wheel general3.1Steel construction cutting wheelTable II - 9: Steel construction cutting wheelBore diameter8830 mmWeight (with tools116 tDisc cutters (1 ring45Disc cutters (center4Diameter disc cutters432 mmTrack pitch90 / 100 mmCutting knives58Centre knife1Buckets 16Wear detection3 sensorsDRIVE GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 8D O C U ME N T : 7686-0014. Drive general4.1Main driveTable II - 10: Main driveType electrical Motors 14Power 14 x 160 kWSpeed0 - 4.2 1/min Torque (nominal8121 kNmTorque (overload11369 kNmBreakaway torque12181 kNmMaindrive diameter4000 mmSeal system (inner / outerdouble / fourfoldERECTOR GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 9D O C U ME N T : 7686-0015. Erector general5.1ErectorTable II - 11: ErectorDrivehydraulic Weight (erector with main beam71.25 tGrabbing systemvacuum Driveway 2200 mmRotary speed1 / 2 1/min (with / without segmentRotary angle+/- 200°Controlradio panelPROCESS TECHNOLOGYTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 10D O C U ME N T : 7686-0016. Process technology6.1Hydraulic systemTable II - 12: Hydraulic system6.2Water circuitTable II - 13: Water circuit6.3Ring gap fillingTable II - 14: Ring gap fillingTotal powerapprox. 691 kWTank volume6540 lFlow rate (min.80 m³/h Inflow temperature (max.25°CHose drum2Hose length (effective2 x 40 mMedium grout Pumps2 x KSP12Power (electric motor45 kWTank13 m³PROCESS TECHNOLOGYTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 11D O C U ME N T : 7686-0016.4RegroutingTable II - 15: Regrouting6.5DewateringTable II - 16: Dewatering6.6Compressed air systemTable II - 17: Compressed air system6.7Compressed air regulating systemTable II - 18: Compressed air regulating systemMedium grout (component Aaccelerator (component BPumps component A: 4 kWcomponent B: 1.5 kWFlow ratecomponent A: 3.5 m³/h component B: 0.6 m³/hTankcomponent A: 3 m³component B: 1 m³Pumps 1Line diameterDN80Power compressor2 x 55 kW1 x 90 kWOperating pressure8 barFlow rate2 x 9.45 m³/min1 x 17.1 m³/minType double air intakePROCESS TECHNOLOGYTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 12D O C U ME N T : 7686-0016.8Secondary ventilationTable II - 19: Secondary ventilation6.9Gas detectionTable II - 20: Gas detection6.10Fire protectionTable II - 21: Fire protection6.11Electric systemsTable II - 22: Electric systemsPower ventilator37 kWVentilation duct diameterDN800Measured gases2 x CH4 / 1 x O2 / 1 x H2S / 1 x CO / 1 x CO2Fire extinguisher6 x ABC4 x CO2Smoke and heat detectors8Water curtainwithPrimary voltage10000 VSecondary voltage400 / 690 VLine frequency50 HzTransformers2 x 2000 kVABACK-UP GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 13D O C U ME N T : 7686-0017. Back-up general7.1Steel construction back-upTable II - 23: Steel construction general7.2Segment feederTable II - 24: Segment feeder7.3Back-up belt conveyorTable II - 25: Back-up belt conveyorNumber of gantries4Total lengthapprox. 78 mWeight back-upapprox. 255.7 tCapacity 6 + 1Controlcontrol panelWidth of belt800 mmPower 45 kWBelt speed2.5 m /sConveyance rate450 m³/hBACK-UP GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 14D O C U ME N T : 7686-0017.4Segment craneTable II - 26: Segment crane7.5Material craneTable II - 27: Material craneDrive electrical Drawing No.2787-006-030-01Grabbing systemvacuum Rated load7.25 tDriveway 20.0 mStroke height3.9 mTravel speed0 - 45.0 m /min Stroke speed0 - 10.0 m /minPosition bridge / gantry 1Drawing No.2787-006-033-00Purpose rail and auxiliary rail layingDrive electrical Rated load1.6 tDriveway 20.0 m (lengthways2.6 m (sidewaysStroke height5.0 mTravel speed0 - 50.0 m /min (lengthways6.0 / 24.0 m /min (sidewaysStroke speed1.5 / 6.0 m /minBACK-UP GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 15D O C U ME N T : 7686-0017.6Grease barrel craneTable II - 28: Grease barrel crane7.7Pivot craneTable II - 29: Pivot crane7.8Pivot craneTable II - 30: Pivot cranePosition gantry 2Drawing No.168-06-038-10Drive manual Rated load0.5 tDriveway 2.0 mStroke height3.0 mPosition gantry 2Drawing No.168-06-038-20Purpose B-component tank handlingDrive manual Rated load1.5 tDriveway 2.0 mStroke height3.0 mPosition gantry 2Drawing No.168-06-038-20Purpose Polymer-1 tank handlingDrive manual Rated load1.5 tDriveway2.0 mStroke height3.0 mHERRENKNECHT Tunnelvortriebstechnik BA CK -U P GE NE RA L TECHNICAL DATA 7.9 Pivot crane Position Drawing No. Purpose Drive Rated load Driveway Stroke height gantry 3 168-06-038-20 Polymer tank handling manual 1.5 t 2.0 m 3.0 m Table II - 31: Pivot crane 7.10 Pivot crane Position Drawing No. Purpose Drive Rated load Driveway Stroke height gantry 3 1541-006-038-05 auxiliary rail extension manual 0.75 t 2.5 m 3.0 m Table II - 32: Pivot crane 7.11 Ventilation cassette lifting device Position Drawing No. Drive Rated load Stroke height DOCUMENT: 7686-001 gantry 4 2787-006-034-00 electrical 1.4 t 5.0 m 1.0 / 4.0 m/min Table II - 33: Ventilation cassette lifting device Stroke speed EDITION 09/2010 VE R S I O N 0 0 1 S-591/592 GUANGDONG INTERCITY RAILWAY LOT 3 II - 16。

盾构机刀盘驱动系统液压故障案例分析

盾构机刀盘驱动系统液压故障案例分析

盾构机刀盘驱动系统液压故障案例分析一、海瑞克盾构刀盘驱动液压系统的故障分析及处理1.液压系统深圳某地铁项目使用的德国海瑞克盾构机,其刀盘驱动系统为泵、液压马达闭式回路,由3台并联的斜盘式轴向柱塞变量泵和8台并联的轴向柱塞液压马达组成。

系统附带补油液压泵、控制泵等元件。

整个系统为电比例调速,恒功率保护方式。

泵采用带有补油冲洗阀的双向变量泵。

2.故障及原因分析(1)故障现象盾构在掘进时,三个刀盘泵突然出现故障无法重新起动。

主控室显示补油液压泵压力不足,达不到设计要求的最低补油压力,此时补油液压泵压力显示为1.8MPa,而设定值为2.7MPa左右。

(2)原因分析1)检查油箱液位,液位常,可以排除吸油不足的因素。

2)检查补油液压泵溢流阀。

怀疑溢流阀被卡,造成卸荷。

清洗溢流阀后再装回原来位置仍不能建立正常压力,由此判断溢流阀无故障。

3)补油液压泵为螺杆泵,自身抗污染能力很强,由于补油液压泵自身原件损坏造成压力不足的可能性很小,而且在关闭补油液压泵出口球阀的情况下,调节补油液压泵溢流阀,压力显示与新泵相同,可以排除补油液压泵自身的问题。

至此可以判断补油液压泵压力不足是由于部分流量从某个地方非正常流走造成的。

4)补油液压泵除对闭式回路进行补油和对3台主泵进行壳体冷却外,还为螺旋输送机的减速器进行壳体冷却,在补油主管路上还装有蓄能器。

检查蓄能器回油管,没有油液流出;关闭通往螺旋输送机减速器管路上的球阀,补油压力还是达不到设计要求。

由此可以判断三个刀盘泵内部泄漏是造成补油压力不足的主要原因。

5)在观察三个刀盘泵泄漏油管时发现,3号刀盘泵泄漏油管有大量油液流动的迹象,同时发现斜盘没有归零,卡在5°左右的位置。

随即打开3号刀盘泵泄漏油口,发现有铜屑杂质,接着在冷却循环过滤器也发现了大量铜屑。

随即将3号刀盘泵送生产厂家拆检,发现泵的内部已严重损坏。

如滑靴磨损严重,其中的两个已碎裂成多块,固定回程盘的8颗螺栓也全部剪切断裂,且回程盘已断裂成三部分。

海瑞克盾构介绍

海瑞克盾构介绍

呼吸器
回油滤清器
铰接密封集中润滑点
铰接油缸控制阀
马达制动换档阀
马达制动蓄能器
排污泵
设备桥与拖车间接头
油脂泵
主驱动泵
主驱动补油蓄能器
主驱动伺服阀
主驱动梭阀
主油箱冷却泵
主油箱油位传感器主轴承齿轮油润滑ຫໍສະໝຸດ 步马达主轴承内圈集中润滑点
盾构机的监造及验收
国外监造盾构(样本) 国内验收方案(样本)
盾构施工技术及安全讲座盾构施工技术及安全讲座入门篇入门篇中铁十一局城市轨道工程公司中铁十一局城市轨道工程公司盾构演示盾构演示一关于盾构机一关于盾构机盾构技术进展状况盾构机全貌盾构机全貌空气压缩系统空气压缩系统变速箱油位指示变速箱油位指示推进缸推进缸aabb组控制阀组控制阀超挖刀系统超挖刀系统管片安装机水平及倾斜缸管片安装机水平及倾斜缸管片输送小车链条拖动缸管片输送小车链条拖动缸呼吸器呼吸器回油滤清器回油滤清器铰接密封集中润滑点铰接密封集中润滑点铰接油缸控制阀铰接油缸控制阀马达制动换档阀马达制动换档阀马达制动蓄能器马达制动蓄能器排污泵排污泵设备桥与拖车间接头设备桥与拖车间接头油脂泵油脂泵主驱动泵主驱动泵主驱动补油蓄能器主驱动补油蓄能器主驱动伺服阀主驱动伺服阀主驱动梭阀主驱动梭阀主油箱冷却泵主油箱冷却泵主油箱油位传感器主油箱油位传感器主轴承齿轮油润滑同步马达主轴承齿轮油润滑同步马达主轴承内圈集中润滑点主轴承内圈集中润滑点盾构机的监造及验收盾构机的监造及验收国外监造盾构样本国外监造盾构样本国内验收方案样本国内验收方案样本盾构作业盾构作业施工前的准备施工前的准备盾构机现场组装顺序盾构机现场组装顺序盾构人员配备参考盾构人员配备参考盾构机始发准备盾构机始发准备盾构机始发技术盾构机始发技术盾构机的推进工作盾构机的推进工作盾构隧道衬砌盾构隧道衬砌盾构施工监测盾构施工监测盾构辅助施工方法盾构辅助施工方法盾构隧道的验收盾构隧道的验收盾构隧道工程验收规范盾构隧道工程验收规范管片安装管片安装盾构掘进施工规范盾构掘进施工规范掘进部分掘进部分安全生产安全生产安全管理制度安全管理制度盾构机安全操作规程盾构机安全操作规程建筑业企业安全操作规程建筑业企业安全操作规程施工现场临时用电及安全防火措施施工现场临时用电及安全防火措施地铁深基坑施工中影响工程安全的常见问题地铁深基坑施工中影响工程安全的常见问题浅覆土盾构隧道施工及管线保护控制技术浅覆土盾构隧道施工及管线保护控制技术环境保护环境保护盾构事故案例盾构事故案例盾构常见事故盾构常见事故地铁事故汇编地铁事故汇编媒体报道媒体报道北京地铁五号线拢包北京地铁五号线拢包上海轨道四号线事故上海轨道四号线事故广州地铁三号线连续墙倒塌事故广州地铁三号线连续墙倒塌事故南京地铁隧道被水淹南京地铁隧道被水淹广州地铁管片开裂涌水塌陷广州地铁管片开裂涌水塌陷上海地铁九号线地面塌陷事故上海地铁九号线地面塌陷事故经验交流300吨

盾构介绍

盾构介绍

一、盾构名称: 6390mm 土压平衡盾构机(天津号、津门号)制造商:德国海瑞克(HERRENKNECHT )1、天津号工程项目:2004年天津地铁一期下(瓦房-南楼区间)隧道工程2007年上海轨道交通9号线6标(徐家汇-宜山路下行区间)隧道工程2008年上海轨道交通11号线10标(隆德路-江苏路下行区间)隧道工程2、津门号工程项目: 2004年天津地铁工程一期下(瓦房—小白楼区间)隧道工程2006年上海轨道交通7号线5标(铜川路-新村路下行区间)隧道工程2007年上海轨道交通9号线6标(徐家汇-宜山路上行区间)隧道工程2008年上海轨道交通10号线10标(上海动物园-龙溪路上行区间)隧道工程穿越地质:灰质粘土盾构尺寸:直径6390mm ;长度7945mm (盾体长度)二、盾构名称: Φ6340mm 土压平衡盾构机(先行号)制造商:上海隧道机械制造分公司工程项目: 2004年上海地铁二号线西延伸段(古北路-中山公园下行区间)隧道工程2005年上海轨道交通9号线R410标(虹梅南路-桂林路区间)隧道工程2006年上海轨道交通9号线R410标(桂林路-宜山路上行区间)隧道工程2007年上海轨道交通7号线6标(中山北路-长寿路上行区间)隧道工程2008年上海轨道交通7号线6标(昌平路-长寿路下行区间)隧道工程2008年上海轨道交通10号线15标(上海动物园-空港-路上行区间)隧道工程穿越地质: 灰色淤泥质粘土、灰色粘土、灰色粉质粘土、砂质粉土盾构尺寸: 直径6340mm ;长度10150mm (从刀盘到螺旋机)特点:先行号盾构在盾构掘进机的制造方面处于国内领先地位,Φ6340mm 土压平衡C 型盾构掘进机是本公司根据贵方的要求和建议设计制造的,本盾构机采用了世界一流的先进技术,选用了世界上最著名的轴承制造商德国Hoesch Rothe Erde 公司制造的重型三排圆柱组合轴承(带内齿)和选用了法国波克兰液压(PH )公司的低速大扭矩液压马达作为盾构机的刀盘驱动系统即盾构机的核心,同时选购了丹尼逊液压件公司的油泵和阀件等组成了液压系统,以确保盾构机的性能。

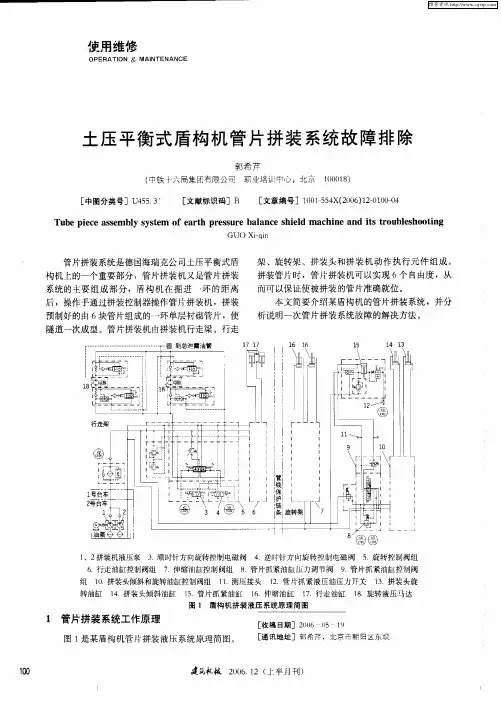

土压平衡式盾构机管片拼装系统故障排除

土压平衡式盾构机管片拼装系统故障排除

代表 s 一P C的输 出 A 56 7 L 2 . ,当 9 1D 3 7的端 r J
2 输 出电信 号给 继 电器 1 1K 1 6 3 3时 ,该 继 电器 的
触点 1 1和 1 4接通 ,拼 装机旋 转 和行 走控 制 卡 1 6
SMA I ngr I T CMaa e 程序 ,如果要完成动作 的所有
Tu epic s e l y tm fe r h p e s r a a c h e d ma h n n t r u ls o tn b e e a s mb y s se o a t r s u e b l n e s il c i e a d is to b e h o i g
必 要 条件都 能 满 足 ,s P 自动 控 制 系 统 就 向 7 I C
1N2就会 给 拼 装 机 逆 时 针 方 向旋 转 控 制 电 磁 阀 5
1 —1 Y6 ( 图 1中 的 阀 4 供 电 ,驱 动 液 压 马 6 5 即 ) 达 ,使 拼装 机 逆时针 方 向旋转 。
相应的执行元件控制 电磁 阀供 电,电磁 阀动作后,
l l b b
. t b
l lI 珥
j }


} 任


羁 嘲 L



_— — 一 —
S 融 铘

[ _ l I[
i L 前
! L J


— —

_
【[ [
} f I
1 『J
2 个拼装机前后行走油缸 1,2个拼装机伸缩油缸 7 1 ,1 6 个管片抓紧油缸 1 ,1 5 个拼装头倾斜油缸 1 4 和1 个拼装头旋转油缸 1 。 3

土压平衡盾构机机电安全保护应用分析

土压平衡盾构机机电安全保护应用分析

土压平衡盾构机机电安全保护应用分析土压平衡盾构机是一种特殊的隧道掘进设备,它能够在地下施工时克服土体的自重压力,保证隧道的安全及稳定。

在盾构机的工作过程中,机电安全保护显得尤为重要,它关系到工程施工的安全、人员的生命安全以及设备的正常运行。

一、土压平衡盾构机机电部件和运行原理土压平衡盾构机主要由两部分组成,一部分是盾构机的机械部分,另一部分是盾构机的电气部分。

盾构机的机械部分由刀盘、支撑结构、土压平衡系统、输送系统等部分组成,而盾构机的电气部分主要由控制系统、电动机、传感器、液压系统等组成。

盾构机的运行原理是利用刀盘推进,刀盘在推进过程中将土壤从隧道前方挖掘出来,然后通过输送系统将土壤输送到地上进行处理,同时通过土压平衡系统来保持隧道的稳定。

1. 电气系统安全保护盾构机的电气系统是整个设备的大脑,负责控制盾构机的各项动作。

为了保证盾构机的安全运行,电气系统需要具备多重安全保护措施。

电气系统需要设置严格的逻辑控制程序,确保盾构机在不同工况下能够自动调整控制参数。

电气系统应装设过载保护装置,一旦电动机出现过载情况,能够及时切断电源,防止设备受损。

电气系统还应设置漏电保护装置和电气隔离装置,防止因电气故障引发的火灾和触电事故。

盾构机的液压系统主要用于控制刀盘及土压平衡系统的运行,因此液压系统的安全保护至关重要。

为了保障液压系统的安全运行,应设置液压管路的过压保护装置和液压泄漏报警装置,一旦液压系统压力超过设定值或出现泄漏情况,能够及时报警并切断电源。

液压系统的油温、油压、油液清洁度等参数也需要监测和保护,防止因油液问题引发的设备事故。

3. 机械部件的安全保护盾构机的机械部件包括刀盘、支撑结构等,这些部件在工作过程中容易受到磨损和疲劳,因此需要严格的安全保护措施。

机械部件需要安装位移传感器和振动传感器,用来监测刀盘和支撑结构的运行状态,一旦发现异常情况,能够及时报警。

盾构机的机械部件还应配备润滑系统和密封系统,确保机械部件在高负荷和高频率工作下能够保持良好的运行状态。

盾构机结构详解

盾构机结构详解

盾构机技术讲座一・盾构机结构(EPB总体结构图)盾构是一个具备多种功能于一体的综合性隧洞开挖设备,它集和了盾构施工过程中的开挖、出土、支护、注浆、导向等全部的功能,目前,盾构机已成为地下交通工程及隧道建设施工的首选设备被广泛使用。

其优点如下:1. 不受地面交通、河道、航运、季节、气候等条件的影响。

2. 能够经济合理地保证隧道安全施工。

3. 盾构的掘进、出土、衬砌、拼装等可实行自动化、智能化和施工运输控制信息化。

4. 掘进速度较快,效率较高,施工劳动强度较低。

5. 地面坏境不受盾构施工的干扰。

苴缺占为:1. 崙构机械造价较高。

2. 在饱和含水的松软地层中施工地表沉陷风险大。

3. 隧道曲线半径过小或埋深较浅时难度较大。

4. 设备的转移、运输、安装及场地布置等较复杂。

盾构作为一种保护人体和设备的护体,其外形(断面形状)随所建的工程要求不同有圆形、双圆形、三圆形、矩形、马蹄形、半圆形等。

(如:人行道方形能最大限度的利用空间、过水洞马蹄形符合流体力学、公路隧道半圆形利用下玄跑车)。

而因圆形断面受力好、圆形盾构设备制造相对简单及成本相对低廉,绝大部分盾构还是采用传统的圆形。

为适应各种不同类型土质及盾构机工作方式的不同,盾构机可分为三种类型、四种模式:三种类型:~(1)软土盾构机;(2)硬岩盾构机;(3)混合型盾构机。

四种模式:(4)开胸式;(5)半开胸式(半闭胸式、欠土压平衡式);(6)闭胸式(土压平衡式);(7)气压式。

软土盾构机适应于未固结成岩的软土、某些半固结成岩及全风化和强风化围岩。

刀盘只安装刮刀,无需滚刀。

硬岩盾构机适应于硬岩且围岩层较致密完整,只安装滚刀,不需要刮刀。

混合盾构机适应于以上两种情况,适应更为复杂多变的复合地层。

可同时安装滚刀和刮刀。

气压盾构是在加气压状态下的施工模式,即可用于泥水加压式盾构机,也可用于土压平衡式盾构机。

以下以海瑞克公司在广州地铁使用的典型土压平衡式盾构机为例:盾构机总图总体外形尺寸:?6280X75000mm总质量:520t装机总功率:最大掘进速度:80mm/m i n第一节:主机结构(盾体及刀盘结构)断面形状:圆形、用钢板成型制成,材料为:S335J2G3o主要由已下部分构成: 刀盘、主轴承、前体、中体、推进油缸、较接油缸、盾尾、管片安装机。

(完整版)海瑞克盾构机技术说明

(完整版)海瑞克盾构机技术说明

目录隧道掘进机的技术说明5.1 概述 (3)5.2 功能(EPB盾构) (4)5.2.1 土料挖掘 / 推进 (5)5.2.2 控制 (6)5.2.3 管环拼装周期 (7)5.3 技术数据/总览 (8)5.4 操作步骤 (16)5.4.1 进入开挖室 (16)5.4.2 人行气闸 (19)准备和注意事项 (19)加压 (21)加压步骤 (22)加压图 (24)通过通道室加压(加压附加人员) (26)附加人员加压图 (27)卸压 (28)卸压步骤: (29)卸压图 (31)对一个人员的紧急卸压图 (33)紧急情况下,通道室和主室内应分别采取的措施 (36)紧急情况卡卡样 (37)5.4.3 将开挖工具送入压力室 (38)5.4.4 拼装管环 (39)5.4.5 回填 (41)通过尾部机壳进行回填 (41)灌浆泵的工作原理 (42)5.4.6 压缩空气供给 (44)工业用空气 (44)压缩空气调节 (45)5.4.7 发泡设备说明 (46)安装设计 (46)设备功能 (47)高压聚合物系统 (47)5.5 隧道掘进机各部件 (48)5.5.1 盾构 (49)概述 (49)前部盾构 (49)中间盾构 (50)尾部机壳 (50)推力缸 (50)盾构关节油缸 (51)5.5.2 人行气闸 (52)5.5.3 刀盘驱动装置 (54)原理 (54)旋转工作机构系统,主轴承 (54)齿轮润滑 (54)密封系统 (55)5.5.4 拼装机 (56)技术说明 (56)支架梁 (56)行走机架 (57)旋转机架 (57)带抓取头的横向行走装置 (58)旋转机架的动力提供 (59)安全设备 (59)5.5.5 螺旋输送机 (60)一般说明 (60)伸缩缸 (60)前部闸阀 (60)前部闸阀 (61)驱动装置 / 密封系统 (62)安全装置 (62)5.5.6 后援装置 (63)一般说明 (63)桥 (64)龙门架1 (65)龙门架2 (66)龙门架3 (68)龙门架4 (69)龙门架5 (71)5.1 概述该设备是一种液压挖掘盾构机,采用土压支护隧道开挖面。

海瑞克土压平衡式盾构机分析

海瑞克土压平衡式盾构机分析
1 掘进中 . 2 控制排土.与 排土速度
当泥土仓和螺旋输送机中 的碴土积累到一定数量时, 开挖面被切下的渣土经刀槽进人泥土仓的阻 力增大, 当泥土仓的土压与开挖面的土压力和地下水的水压力相平衡时, 开挖面 就能保持稳定, 开挖 面对应的地面部分也不致坍坍或隆起, 这时只要保持 从螺旋输送机和泥土仓中 送出去的渣土量与切 输 削下来的流人泥土仓中的 渣土量相平衡时, 开挖工作就能顺利进行。
2 排土机构 . 6 盾构机的 排土机构主要包 括螺旋输送机和皮带输送机。螺旋输送机由 斜盘式变量 轴向柱塞马达驱 动, 皮带输送机由电机驱动。碴土由螺旋输送机从泥土仓中运输到皮带输送机上, 皮带输送机再将碴 土向 后运输至第四节台车的尾部, 落人等候的碴土车的土箱中, 土箱装满后,由 电瓶车牵引沿轨道运 至竖井, 龙门吊 将土箱吊 至地面, 并倒人碴土坑中。 螺旋输送机有前后两个闸 前者关闭可以 门, 使泥土仓和螺旋输送机隔断, 后者可以 停止掘进或 在 维修时关闭, 在整个盾构机断电紧急情况下, 此闸门 也可由 蓄能器贮存的能量自 动关闭,以防止开挖 仓中的水及渣土在压力作 用下进入盾构机。 2 后配套设备 . 7
1 管 拼 . 片 装 3
盾构机掘进一环的距离后, 拼装机操作手操作拼装祖 装单层衬砌管片, 断 使隧道一次成型。
2 盾构机的组成及各组成部分在施工中 ; 的作用
盾构机的 最大直径为6 8 总长6 m 其中 . m, 2 5 , 盾体长8 m, . 后配套设备长5.m 5 6 A重量约46 5 0t , 总配置功率 1 k , 57 最大掘进扭矩 5 k m, 7 W 30 0 N・ 最大推进力为 3 40 , 6 k 最决掘进速度可达 0 N
管片拼装机由 拼装机大梁、 支撑架、 旋转架和拼装头组成。 拼装机大梁用法兰连接在中盾的后支撑架上, 拼装机的支撑架通过左右各两个滚 轮安放在拼装机 大梁上的行走槽中, 一个内圈为齿圈形式外径 3 m 白 珠轴承外圈通过法兰与拼装机支撑架相连, . 嫉 2 内圈通过法兰与旋转架相 连, 拼装头与旋转支架之间 用两个伸缩油缸和一个横梁相连接。 现以 拼装头在正下方位置的情况为例, 来说明拼装机的运动情况。 两个拼装机行 走液压油缸可以 使支撑架、 旋转架、 拼装头在拼装机大梁上沿隧道轴 线方向移动; 安装在支撑架 上的两个斜盘式轴向 柱塞旋转马达, 通过驱动 滚珠轴承的内 齿圈可以 转架和拼装 使旋 头沿隧道圆周方向左右旋转各 20; 00 通过伸缩油缸可以 使拼装头上升或下降; 拼装头在油 缸的作用下又可以实现在水平方向 摆动, 上的 和 在竖直方向上的 摆动以及抓紧和放松管片的功能。 这样在拼装管片时, 就可以 有六个方向的自由 度, 从而可以 使管片准确就位。 拼装手可以 使用有线的或蛋 控的控制器操作管片拼装 用来拼装管片。我们采用的是 1 m 长 机, . 2 的通用管片, 一环管片由 六块管片组成, 它们是三个 标准块、 两块临 块和一块封 顶块。 封顶块可以 有 十个不同的位置, 代表十种不同类型的管环, 通过选 择不同类型的管环就可以使 成型后的隧道轴线与 设计的隧道轴线相拟合。 隧道成型后, 管环之间 及管环的管片之间都装有密封, 用以防 水。 管片之间 及管环之间 都由高强度的 螺栓连接。

海瑞克土压平衡盾构机泡沫系统故障排除吕善(模版)

海瑞克土压平衡盾构机泡沫系统故障排除吕善(模版)

海瑞克土压平衡盾构机泡沫系统故障排除吕善(模版)第一篇:海瑞克土压平衡盾构机泡沫系统故障排除吕善(模版)海瑞克土压平衡盾构机泡沫系统故障排除(中铁十五局集团城市交通工程公司深圳6标盾构项目部)吕善[摘要] 泡沫系统是盾构机上很重要的一个辅助系统。

本文针对盾构机上的泡沫系统工作原理进行了介绍,并对一例故障进行了详细的分析。

[关键词] 盾构机泡沫故障排除泡沫系统是德国海瑞克公司土压平衡盾构机上的一个重要组成部分,盾构掘进时,盾构机上的泡沫装置向土仓内和刀盘前注入泡沫,改良刀盘切屑下来的渣土。

使用泡沫剂的目的是改善土体的和易性,保证密封土仓内土压力的稳定和出土的顺畅,当泡沫剂和渣土混合时,还可以产生几个作用:1)在粘土块外面形成薄膜,阻止了块与块之间的粘结,降低了渣土的粘附力,防止形成泥饼;2)降低渣土的内摩擦力,减小渣土对刀盘等部件的摩擦,降低刀盘的扭矩,节省能源;3)降低土体的渗透性,形成一个不透水层,有利于开挖面的稳定;4)增强渣土的流动性,增加渣土的可压缩性,有利于维持土压平衡;5)润滑和冷却的作用。

本文通过介绍泡沫系统得工作原理,来说明泡沫系统故障的判断和排除。

1.泡沫系统的组成和工作原理1.1 泡沫系统的组成泡沫系统由泡沫剂储存箱、泡沫剂泵、水泵、水压力感应开关、泡沫剂泵安全阀、水泵减压阀、泡沫原液流量计、水流量计、压缩空气减压阀、液体流量计、气体流量计、液体电控调节阀、气体电控调节阀、压力表、压力传感器、泡沫发生器及连接管路等组成。

1.2 泡沫系统的工作原理泡沫剂泵将泡沫剂原液从泡沫剂储存箱中泵出,并与水按操作指令要求的比例混合形成溶液。

溶液的流量可以在可编程控制器PLC通过水泵出水口处的液体流量计测量,并根据这一流量来控制泡沫剂的泵送量。

混合溶液被分成四路,分别通过液体流量电控阀和流量计后,被分别输送到泡沫发生器中,在泡沫发生器中与同时被输入的压缩空气混合产生泡沫。

泡沫溶液和压缩空气的混合比例也是按盾构机的操作指令要求进行混合的。

海瑞克φ8800mm土压平衡盾构机参数书讲解

海瑞克φ8800mm土压平衡盾构机参数书讲解

海瑞克φ8800mm⼟压平衡盾构机参数书讲解TABLE OF CONTENTSTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 1D O C U ME N T : 7686-001II. Technical Data1. Tunnel boring machine general. . . . . . . . . . . . . . . . . . . . . . . . . .II - 31.1Tunnel boring machine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 31.2Tunnel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II -31.3Segments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 42. Shield general . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .II - 52.1Steel construction shield . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 52.2Tailskin articulation cylinder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II -52.3Advance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 52.4Man lock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 62.5Screw conveyor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 63. Cutting wheel general. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .II - 73.1Steel construction cutting wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 74. Drive general . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .II - 84.1Main drive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 85. Erector general . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .II - 95.1Erector. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 96. Process technology . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .II - 106.1Hydraulic system. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 106.2Water circuit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 106.3Ring gap filling. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 106.4Regrouting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 116.5Dewatering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 11TABLE OF CONTENTSTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 2D O C U ME N T : 7686-0016.6Compressed air system. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 116.7Compressed air regulating system . . . . . . . . . . . . . .. . . . . . . . . . . . . . . II -116.8Secondary ventilation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 126.9Gas detection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II -126.10Fire protection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 126.11Electric systems. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 127. Back-up general. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .II - 137.1Steel construction back-up . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 137.2Segment feeder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II -137.3Back-up belt conveyor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 137.4Segment crane . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II -147.5Material crane . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 147.6Grease barrel crane. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II -157.7Pivot crane . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II -157.8Pivot crane . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II -157.9Pivot crane . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II -167.10Pivot crane . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 167.11Ventilation cassette lifting device. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 16TUNNEL BORING MACHINE GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 3D O C U ME N T : 7686-0011. Tunnel boring machine general1.1Tunnel boring machineTable II - 1: Tunnel boring machine1.2TunnelTable II - 2: TunnelMarking:The rating plate of the system is attached in the TBM control cabin.Machine typeEarth Pressure Balance ShieldInstalled power4000 kVALength TBM + back-upapprox. 88 mWeight TBMapprox. 750 tWorking pressure6.0 barTotal tunnel length4004 m + 4175 mUpward gradient (max.3.5 %Downward gradient (max.3.5 %Curve radius (min.500 mTUNNEL BORING MACHINE GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 4D O C U ME N T : 7686-0011.3SegmentsTable II - 3: SegmentsOuter ring diameter8500 mmInner ring diameter7700 mmSegment length1600 mmRing arragnement6 + 1Segment weight (max.10 tSHIELD GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 5D O C U ME N T : 7686-0012. Shield general2.1Steel construction shieldTable II - 4: Steel construction shield2.2Tailskin articulation cylinderTable II - 5: Tailskin articulation cylinder2.3AdvanceTable II - 6: AdvanceFront shield (diameter8800 mmFront shield (length2800 mmCentre shield (diameter8785 mmCentre shield (length3000 mmTailskin (diameter8770 mmTailskin (length4100 mmTailskin sealing4 rows of brushesNumber 15Stroke150 mmNominal pulling force6500 kN (at 215 barsNumber of main thrust cylinders19 x 2Stroke2500 mmThrust force (main thrust cylinders70000 kN (at 350 barsSHIELD GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 6D O C U ME N T : 7686-0012.4Man lockTable II - 7: Man lock2.5Screw conveyorTable II - 8: Screw conveyorNumber 1Typeparallel lockVolume pre-chamber2430 lNumber of persons pre-chamber2Volume main chamber4170 lNumber of persons main chamber4Working pressure6.0 barsNumber 1Length 15175 mmPower 400 kWSpeed0 - 22.0 1/min Torque (nominal217 kNmBreakaway torque235 kNmCUTTING WHEEL GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 7D O C U ME N T : 7686-0013. Cutting wheel general3.1Steel construction cutting wheelTable II - 9: Steel construction cutting wheelBore diameter8830 mmWeight (with tools116 tDisc cutters (1 ring45Disc cutters (center4Diameter disc cutters432 mmTrack pitch90 / 100 mmCutting knives58Centre knife1Buckets 16Wear detection3 sensorsDRIVE GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 8D O C U ME N T : 7686-0014. Drive general4.1Main driveTable II - 10: Main driveType electrical Motors 14Power 14 x 160 kWSpeed0 - 4.2 1/min Torque (nominal8121 kNmTorque (overload11369 kNmBreakaway torque12181 kNmMaindrive diameter4000 mmSeal system (inner / outerdouble / fourfoldERECTOR GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 9D O C U ME N T : 7686-0015. Erector general5.1ErectorTable II - 11: ErectorDrivehydraulic Weight (erector with main beam71.25 tGrabbing systemvacuum Driveway 2200 mmRotary speed1 / 2 1/min (with / without segmentRotary angle+/- 200°Controlradio panelPROCESS TECHNOLOGYTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 10D O C U ME N T : 7686-0016. Process technology6.1Hydraulic systemTable II - 12: Hydraulic system6.2Water circuitTable II - 13: Water circuit6.3Ring gap fillingTable II - 14: Ring gap fillingTotal powerapprox. 691 kWTank volume6540 lFlow rate (min.80 m3/h Inflow temperature (max.25°CHose drum2Hose length (effective2 x 40 mMedium grout Pumps2 x KSP12Power (electric motor45 kWTank13 m3PROCESS TECHNOLOGYTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 11D O C U ME N T : 7686-0016.4RegroutingTable II - 15: Regrouting6.5DewateringTable II - 16: Dewatering6.6Compressed air systemTable II - 17: Compressed air system6.7Compressed air regulating systemTable II - 18: Compressed air regulating systemMedium grout (component Aaccelerator (component BPumps component A: 4 kWcomponent B: 1.5 kWFlow ratecomponent A: 3.5 m3/h component B: 0.6 m3/hTankcomponent A: 3 m3component B: 1 m3Pumps 1Line diameterDN80Power compressor2 x 55 kW1 x 90 kWOperating pressure8 barFlow rate2 x 9.45 m3/min1 x 17.1 m3/minType double air intakePROCESS TECHNOLOGYTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 12D O C U ME N T : 7686-0016.8Secondary ventilationTable II - 19: Secondary ventilation6.9Gas detectionTable II - 20: Gas detection6.10Fire protectionTable II - 21: Fire protection6.11Electric systemsTable II - 22: Electric systemsPower ventilator37 kWVentilation duct diameterDN800Measured gases2 x CH4 / 1 x O2 / 1 x H2S / 1 x CO / 1 x CO2Fire extinguisher6 x ABC4 x CO2Smoke and heat detectors8Water curtainwithPrimary voltage10000 VSecondary voltage400 / 690 VLine frequency50 HzTransformers2 x 2000 kVABACK-UP GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 13 D O C U ME N T : 7686-0017. Back-up general7.1Steel construction back-upTable II - 23: Steel construction general7.2Segment feederTable II - 24: Segment feeder7.3Back-up belt conveyorTable II - 25: Back-up belt conveyorNumber of gantries4Total lengthapprox. 78 mWeight back-upapprox. 255.7 tCapacity 6 + 1Controlcontrol panelWidth of belt800 mmPower 45 kWBelt speed2.5 m /sConveyance rate450 m3/hBACK-UP GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 14D O C U ME N T : 7686-0017.4Segment craneTable II - 26: Segment crane7.5Material craneTable II - 27: Material craneDrive electrical Drawing No.2787-006-030-01Grabbing systemvacuum Rated load7.25 tDriveway 20.0 mStroke height3.9 mTravel speed0 - 45.0 m /min Stroke speed0 - 10.0 m /minPosition bridge / gantry 1Drawing No.2787-006-033-00Purpose rail and auxiliary rail layingDrive electrical Rated load1.6 tDriveway 20.0 m (lengthways2.6 m (sidewaysStroke height5.0 mTravel speed0 - 50.0 m /min (lengthways6.0 / 24.0 m /min (sidewaysStroke speed1.5 / 6.0 m /minBACK-UP GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 15D O C U ME N T : 7686-0017.6Grease barrel craneTable II - 28: Grease barrel crane7.7Pivot craneTable II - 29: Pivot crane7.8Pivot craneTable II - 30: Pivot cranePosition gantry 2Drawing No.168-06-038-10Drive manual Rated load0.5 tDriveway 2.0 mStroke height3.0 mPosition gantry 2Drawing No.168-06-038-20Purpose B-component tank handlingDrive manual Rated load1.5 tDriveway 2.0 mStroke height3.0 mPosition gantry 2Drawing No.168-06-038-20Purpose Polymer-1 tank handlingDrive manual Rated load1.5 tDriveway2.0 mStroke height3.0 mHERRENKNECHT Tunnelvortriebstechnik BA CK -U P GE NE RA L TECHNICAL DATA 7.9 Pivot crane Position Drawing No. Purpose Drive Rated load Driveway Stroke height gantry 3 168-06-038-20 Polymer tank handling manual 1.5 t 2.0 m 3.0 m Table II - 31: Pivot crane 7.10 Pivot crane Position Drawing No. Purpose Drive Rated load Driveway Stroke height gantry 3 1541-006-038-05 auxiliary rail extension manual 0.75 t 2.5 m 3.0 m Table II - 32: Pivot crane 7.11 Ventilation cassette lifting device Position Drawing No. Drive Rated load Stroke height DOCUMENT: 7686-001 gantry 4 2787-006-034-00 electrical 1.4 t 5.0 m 1.0 / 4.0m/min Table II - 33: Ventilation cassette lifting device Stroke speed EDITION 09/2010 VE R S I O N 0 0 1 S-591/592 GUANGDONG INTERCITY RAILWAY LOT 3 II - 16。

海瑞克盾构机技术说明

海瑞克盾构机技术说明

目录隧道掘进机的技术说明5.1 概述 (3)5。

2 功能(EPB盾构) (4)5.2.1 土料挖掘 / 推进 (5)5。

2.2 控制 (6)5。

2。

3 管环拼装周期 (7)5.3 技术数据/总览 (8)5.4 操作步骤 (16)5。

4。

1 进入开挖室 (16)5。

4。

2 人行气闸 (19)准备和注意事项 (19)加压 (21)加压步骤 (22)加压图 (24)通过通道室加压(加压附加人员) (26)附加人员加压图 (27)卸压 (28)卸压步骤: (29)卸压图 (31)对一个人员的紧急卸压图 (33)紧急情况下,通道室和主室内应分别采取的措施 (36)紧急情况卡卡样 (37)5.4.3 将开挖工具送入压力室 (39)5.4.4 拼装管环 (40)5。

4。

5 回填 (42)通过尾部机壳进行回填 (42)灌浆泵的工作原理 (43)5。

4。

6 压缩空气供给 (45)工业用空气 (45)压缩空气调节 (46)5.4.7 发泡设备说明 (47)安装设计 (47)设备功能 (48)高压聚合物系统 (48)5.5 隧道掘进机各部件 (49)5。

5.1 盾构 (50)概述 (50)前部盾构 (50)中间盾构 (51)尾部机壳 (51)推力缸 (51)盾构关节油缸 (52)5。

5。

2 人行气闸 (53)5.5。

3 刀盘驱动装置 (55)原理 (55)旋转工作机构系统,主轴承 (55)齿轮润滑 (55)密封系统 (56)5。

5.4 拼装机 (57)技术说明 (57)支架梁 (57)行走机架 (58)旋转机架 (58)带抓取头的横向行走装置 (59)旋转机架的动力提供 (60)安全设备 (60)5.5.5 螺旋输送机 (61)一般说明 (61)伸缩缸 (61)前部闸阀 (61)前部闸阀 (62)驱动装置 / 密封系统 (63)安全装置 (63)5。

5.6 后援装置 (64)一般说明 (64)桥 (65)龙门架1 (66)龙门架2 (67)龙门架3 (69)龙门架4 (70)龙门架5 (72)5.1 概述该设备是一种液压挖掘盾构机,采用土压支护隧道开挖面.泥土由刀盘开挖。

张总:海瑞克土压平衡盾构机泡沫系统浅析

张总:海瑞克土压平衡盾构机泡沫系统浅析

海瑞克土压平衡盾构机泡沫系统浅析中铁一局城轨公司张新义1.工作原理概述:在盾构掘进过程中,为了对渣土进行改良设置了渣土改良系统,包括泡沫系统和膨润土系统。

作为土体改良的媒介,泡沫特别适用于坚硬地质的复合地层的盾构掘进。

经泡沫改良后的土体具有如下的性能:➢提供压力稳定的切削面➢足够的柔软性➢低透水性➢减小土体对盾构机的粘着力➢减小摩擦力➢减小驱动力EPB模式下,用泡沫改良的原理是空气和液体的机械混合,在泡沫储存罐里将水和泡沫混合,泡沫通过计量容器泵入泡沫,水来自工业用水,并在管线上加装了流量计。

泡沫本身是一组泡沫桶内空气和液体的机械组合,这两种成分必须经过SPC操作元件的计量后注入泡沫发生器,并且要根据推进速度、所保持的压力以及按有关公式来调整。

在控制室里操作人员可通过操作有关的可控球阀将泡沫通过相关入口注入到刀盘前方、土仓和螺旋输送机,刀盘前有八个泡沫喷嘴,土舱里有四个泡沫喷嘴,螺旋输送机前后两端各有四个泡沫喷嘴。

此外,该泡沫系统还可兼作注水或膨润土用。

2.泡沫系统元件和管路布置2.1系统元件➢1×泡沫储存罐(1m3)➢4×液体控制装置(带有流量计)➢4×空气控制装置(带有流量计)➢4×压力检查表➢4×泡沫发生器➢1×水泵(功率6.3kw,最小额定流量133L/min,额定压力8bar)➢1×泡沫泵(功率0.4kw,额定流量5~300L/h,额定压力9bar)➢4×泡沫压力传感器➢1×操作装置的控制元件➢4×连接回转中心泡沫管➢清洗水切换装置➢膨润土切换装置2.2管路布置泡沫注入管路的布置应该使泡沫达到快速混合搅拌渣土的效果,以免渣土粘结在刀盘和刀具上因此就应在刀盘和掘进工作面设置多个泡沫注入口,一方面可以避免渣土粘结在刀盘或者刀具上,另一方面在渣土输送到螺旋输送机之前渣土能得到最大限度的搅拌。

另外由于接触刀盘和刀具渣土的流动性,更使得泡沫和渣土能够尽快得到混合,同时掘进工作面被泡沫所密封。

(完整版)海瑞克盾构机液压系统说明(附电路图)

(完整版)海瑞克盾构机液压系统说明(附电路图)

一、液压系统元件1液压泵液压泵是液压系统的动力元件,按结构可以分为柱塞泵、齿轮泵、叶片泵,按排量可以分为定量泵、变量泵,按输出出口方向又可以分为单向泵、双向泵。

泵都是由电动机或其他原动机带动旋转,通过这种往复的旋转将油不断地输送到管路中,通过各种阀的作用,控制着执行元件的运行。

在大连地铁盾构机中,螺旋输送机使用一个双向变量泵和一个定量泵,推进系统中使用一个大排量的单向变量泵,管片安装机种使用两个单向变量泵,注浆系统中使用一个单向变量泵,辅助系统使用一个单向变量泵。

a.定量齿轮泵注:右侧油液进入泵内,齿轮旋转带动油液从左侧出口流出,排量是一定的c.定量叶片泵注:转子转动,带动叶片推动油液1、2进油,3、4出油,排量一定d.斜盘式柱塞泵注:斜盘由联轴器带动转动,往复吸油、压油,斜盘角度是可以调控的2液压阀液压阀根据作用可以分为压力控制阀、流量控制阀、方向控制阀。

压力控制阀可以控制液压回路的压力,如当液压回路中压力过大时,溢流阀或卸荷阀打开泄压。

流量控制阀可以控制液压回路中的流量大小,根据流量的不同可以控制执行元件的速度。

方向控制阀主要控制液压回路中液压油的流动方向,由此可以改变液压油缸的伸缩。

各种阀一般安装在靠近泵的油液管路中,相对来说比较集中,便于检查和维修。

a.单向阀注:油液从P1口进入,克服弹簧力推开单向阀的阀芯,经孔隙从p2口流出,油液只能从p1流向p2b.溢流阀注:油从压力口进入,通过阻尼孔进入后腔,克服弹簧压力,推开阀芯,油液从溢流口c.液控单向阀注:x口接压力油时,阀芯将a与b口堵死,当x口接油箱时,若Pa大于Pb,则从a口进油,打开阀芯,流向b口,若Pb大于Pa时,则油液从b 口流向a口,d.插装阀注:控制油路克服弹簧力,接通进出口,该阀一般用于主油路e.减压阀注:主要用于控制出口压力3液压马达液压马达属于液压系统的执行元件,与液压泵的工作原理相反,液压泵是将其他形式的能(如电能、风能)转化为液压油的动能,而液压马达是将液压油的动能转化为机械能,从而实现马达的旋转带动执行元件的转动。

海瑞克土压平衡盾构机结构与分系统功能分析

海瑞克土压平衡盾构机结构与分系统功能分析

海瑞克土压平衡盾构机结构与分系统功能分析作者:刘继刚来源:《城市建设理论研究》2013年第26期摘要:经济水平的提升对交通的要求越来越高,隧道是交通的重要组成部分,进行隧道工程不可缺少的工具就是盾构机,Herrenknecht土压力平衡盾构机在隧道工程中应用的很广泛,研究其结构以及系统功能对隧道工程的发展有着积极意义。

目前土压力平衡盾构机核心技术主要是在欧美等国家,研究Herrenknecht盾构机的结构以及部分的系统功能,解开海瑞克盾构机外衣的同时,能够为国内盾构机的发展提供一定的借鉴。

关键词:海瑞克;盾构机;结构组成;分系统功能中图分类号:U455.43 文献标识码:A1土压平衡盾构机的工作原理土压力盾构机的主要组成部分是变频电机以及刀盘,变频电机控制刀盘的工作,在刀盘工作的同时,盾构机的推进油缸会推动盾构机向前推进,在推进的过程中,刀盘切削下来的土体从开挖仓内排出,由输送皮带上而送到运输土体的服务车上面,最后经过竖井将土体运送到地面上。

在盾构机工作的同时,管片拼装会及时的跟进,同时进行混凝土的浇筑,使得隧道的开挖一次成型。

2 海瑞克土压平衡盾构机的结构组成海瑞克土压力平衡盾构机跟普通的盾构机一样,主要的结构组成有:刀盘、盾体、主驱动、保压人舱、管片拼装机、螺旋排土机构、后配套装置、电气系统、辅助设备,各个结构的协调工作才能够保证隧道开挖的顺利进行。

下面对部分结构做简要的分析并对其功能做简要的介绍。

2.1刀盘刀盘是盾构机的主要直接工作部分,刀盘由多种刀组成:中心滚刀、滚刀、刮刀、边缘刮刀、撕裂刀、中心撕裂刀、周边保护刀,其主要的功能进行切割土体,刀盘的直径较大,随着盾构机的工作,刀盘会有一定的磨损,刀盘的磨损由刮刀进行检测,当刀具磨损到设计值的时候,刮刀中的压力油喷出,压力传感器检测到其中的压力降为0的时候,人机界面上就会显示刀具磨损严重需要更换相应刀具的信息。

刀盘上面的刀具与盾构机的连接方式是螺栓连接,此种设计方式的目的也是便于刀具的更换,刀盘的外侧具有仿形刀,其主要的目的是便于盾构机的转向。

[优秀]海瑞克盾构及TBM介绍PPT资料

[优秀]海瑞克盾构及TBM介绍PPT资料

混合式盾构机:
机械化的施工方法和优化的拖车式物流方式有效节约时间 ; 护板因应地层中的开挖角度而制,从而保证其与隧道掌子面持续接触。
按如缩照果空工 隧 气程道支的掌撑要子。求面,处在作顶于进稳不。架定可的稳在以地定这连层在中的种一,个例砂模水如砾式平硬和岩地 下竖或直密层 ,移实或 开动的平粘混 挖台性上土合 仓来体地 内方中便,层 完进像行小中 全大型, 充量的的AV设 满钻N设孔备 了备作以 悬一业样。混 浮,盾合 液构机式,以盾而泥水构压模式机力工的腔作,模(4而)无式则需工使位用压 衬砌工作在隧道推于进刚分刚完隔成挡而隧板道仍(1然)处后于面盾体,保护悬状浮态下液时使由用压环形缩钢筋气预垫应力(混1凝2土)和管片压进力行支挡护-板即(所2谓)的支“撑衬砌。”。气 气围这压岩是通 /传粘过统土一开矿个挖物空模学气式特压液调无性节法通喷设实备现过爆的(1一和0。+1个渣1)自空土动控气进制,调 仓防节 。止隧设 开道掌备 挖子仓(面1发0(生3+)浆1和液1)喷分自爆隔和动渣挡控土进板制仓后。,面防调止压隧腔道内掌悬子浮面液发之生间浆 除了对加工工艺的的选择压,刀力盘调设计节对隧通道过掘进连起着通重管要作(用5,)进也需行特。别注进意。泥管(9)把新鲜悬浮液输送到开挖 隧可转道实运衬 现 皮砌1带0既机米可位直以于径是掘的仓过防进隧水机道调。性和以的后压每而也配24腔可套小排以系时内泥是统12非之的米管防间的输水,(速6性从度浆)的那则施。里管工,把;(石8格渣)和或栅直排接(1由浆3皮)管带后机(面运7出)开连隧道挖续,仓或冲被内刷装载的连到悬渣通车浮管上运液下送输出方去送,。 出以去避。免通渣 衬砌管片的几何形土状各沉式各积样。。 而用如作果 介在质混的合理土想层土在或质松是稳散含土有定层较的中多使粘地用土这、质种肥状衬土砌或况方淤法泥中,的,泥粘土结如将性会土硬从壤岩从。支或护体密旁实边塌的落。粘性地层中,像小型的AVN
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

海瑞克土压平衡式盾构机分析盾构机的工作原理1.盾构机的掘进液压马达驱动刀盘旋转,同时开启盾构机推进油缸,将盾构机向前推进,随着推进油缸的向前推进,刀盘持续旋转,被切削下来的碴土充满泥土仓,此时开动螺旋输送机将切削下来的渣土排送到皮带输送机上,后由皮带输送机运输至渣土车的土箱中,再通过竖井运至地面。

2.掘进中控制排土量与排土速度当泥土仓和螺旋输送机中的碴土积累到一定数量时,开挖面被切下的渣土经刀槽进入泥土仓的阻力增大,当泥土仓的土压与开挖面的土压力和地下水的水压力相平衡时,开挖面就能保持稳定,开挖面对应的地面部分也不致坍坍或隆起,这时只要保持从螺旋输送机和泥土仓中输送出去的渣土量与切削下来的流人泥土仓中的渣土量相平衡时,开挖工作就能顺利进行。

3.管片拼装盾构机掘进一环的距离后,拼装机操作手操作拼装机拼装单层衬砌管片,使隧道—次成型。

盾构机的组成及各组成部分在施工中的作用盾构机的最大直径为6.28m,总长65m,其中盾体长8.5m,后配套设备长56.5m,总重量约406t,总配置功率1577kW,最大掘进扭矩5300kN•m,最大推进力为36400kN,最陕掘进速度可达8cm/min。

盾构机主要由9大部分组成,他们分别是盾体、刀盘驱动、双室气闸、管片拼装机、排土机构、后配套装置、电气系统和辅助设备。

1.盾体盾体主要包括前盾、中盾和尾盾三部分,这三部分都是管状简体,其外径是6.25m。

前盾和与之焊在一起的承压隔板用来支撑刀盘驱动,同时使泥土仓与后面的工作空间相隔离,推力油缸的压力可通过承压隔板作用到开挖面上,以起到支撑和稳定开挖面的作用。

承压隔板上在不同高度处安装有五个土压传感器,可以用来探测泥土仓中不同高度的土压力。

前盾的后边是中盾,中盾和前盾通过法兰以螺栓连接,中盾内侧的周边位置装有30个推进油缸,推进油缸杆上安有塑料撑靴,撑靴顶推在后面已安装好的管片上,通过控制油缸杆向后伸出可以提供给盾构机向前的掘进力,这30个千斤顶按上下左右被分成A、B、c、D四组,掘进过程中,在操作室中可单独控制每一组油缸的压力,这样盾构机就可以实现左转、右转、抬头、低头或直行,从而可以使掘进中盾构机的轴线尽量拟合隧道设计轴线。

中盾的后边是尾盾,尾盾通过14个被动跟随的铰接油缸和中盾相连。

这种铰接连接可以使盾构机易于转向。

2.刀盘刀盘是一个带有多个进料槽的切削盘体,位于盾构机的最前部,用于切削土体,刀盘的开口率约为28%,刀盘直径6.28m,也是盾构机上直径最大的部分,一个带四根支撑条幅的法兰板用来连接刀盘和刀盘驱动部分,刀盘上可根据被切削土质的软硬而选择安装硬岩刀具或软土刀具,刀盘的外侧还装有一把超挖刀,盾构机在转向掘进时,可操作超挖刀油缸使超挖刀沿刀盘的径向方向向外伸出,从而扩大开挖直径,这样易于实现盾构机的转向。

超挖刀油缸杆的行程为5 0mm。

刀盘上安装的所有类型的刀具都由螺栓连接,都可以从刀盘后面的泥土仓中进行更换。

法兰板的后部安装有一个回转接头,其作用是向刀盘的面板上输入泡沫或膨润土及向超挖刀液压油缸输送液压油。

3.刀盘驱动刀盘驱动由螺栓牢固地连接在前盾承压隔板上的法兰上,它可以使刀盘在顺时针和逆时针两个方向上实现0-6.1rpm的无级变速。

刀盘驱动主要由8组传动副和主齿轮箱组成,每组传动副由一个斜轴式变量轴向柱塞马达和水冷式变速齿轮箱组成,其中一组传动副的变速齿轮箱中带有制动装置,用于制动刀盘。

安装在前盾右侧承压隔板上的一台定量螺旋式液压泵驱动主齿轮箱中的齿轮油,用来润滑主齿轮箱,该油路中一个水冷式的齿轮油冷却器用来冷却齿轮油。

4.双室气闸双室气闸装在前盾上,包括前室和主室两部分,当掘进过程中刀具磨损工作人员进入到泥土仓检察及更换刀具时,要使用双室气闸。

在进入泥土仓时,为了避免开挖面的坍坍,要在泥土仓中建立并保持与该地层深度土压力与水压力相适应的气压,这样工作人员要进出泥土仓时,就存在一个适应泥土仓中压力的问题,通过调整气闸前室和主室的压力,就可以使工作人员可以适应常压和开挖仓压力之间的变化。

但要注意,只有通过高压空气检查和受到相应培训有资质的人员,才可以通过气闸进出有压力的泥土仓。

现以工作人员从常压的操作环境下进入有压力的泥土仓为例,来说明双室气闸的作用。

工作人员甲先从前室进入主室,关闭前室和主室之间的隔离门,按照规定程序给主室加压,直到主室的压力和泥土仓的压力相同时,打开主室和泥土仓之间的闸阀,使两者之间压力平衡,这时打开主室和泥土仓之间的隔离门,工作人员甲进入泥土仓。

如果这时工作人员乙也需要进入泥土仓工作,乙就可以先进入前室,然后关闭前室和常压操作环境之间的隔离门,给前室加压至和主室及泥土仓中的压力相同,扣开前室和主室之间的闸阀,使两者之间的压力平衡,打开主室和前室之间的隔离门,工作人员乙进入主室和泥土仓中。

5.管片拼装机管片拼装机由拼装机大梁、支撑架、旋转架和拼装头组成。

拼装机大梁用法兰连接在中盾的后支撑架上,拼装机的支撑架通过左右各两个滚轮安放在拼装机大梁上的行走槽中,一个内圈为齿圈形式外径3.2m的滚珠轴承外圈通过法兰与拼装机支撑架相连,内圈通过法兰与旋转架相连,拼装头与旋转支架之间用两个伸缩油缸和一个横粱相连接。

现以拼装头在正下方位置的情况为例,来说明拼装机的运动情况。

两个拼装机行走液压油缸可以使支撑架、旋转架、拼装头在拼装机大梁上沿隧道轴线方向移动;安装在支撑架上的两个斜盘式轴向柱塞旋转马达,通过驱动滚珠轴承的内齿圈可以使旋转架和拼装头沿隧道圆周方向左右旋转各200度;通过伸缩油缸可以使拼装头上升或下降;拼装头在油缸的作用下又可以实现在水平方向上的摆动,和在竖直方向上的摆动以及抓紧和放松管片的功能。

这样在拼装管片时,就可以有六个方向的自由度,从而可以使管片准确就位。

拼装手可以使用有线的或遥控的控制器操作管片拼装机,用来拼装管片。

我们采用的是1.2 m长的通用管片,一环管片由六块管片组成,它们是三个标准块、两块临块和一块封顶块。

封顶块可以有十个不同的位置,代表十种不同类型的管环,通过选择不同类型的管环就可以使成型后的隧道轴线与设计的隧道轴线相拟合。

隧道成型后,管环之间及管环的管片之间都装有密封,用以防水。

管片之间及管环之间都由高强度的螺栓连接。

6.排土机构盾构机的排土机构主要包括螺旋输送机和皮带输送机。

螺旋输送机由斜盘式变量轴向柱塞马达驱动,皮带输送机由电机驱动。

碴土由螺旋输送机从泥土仓中运输到皮带输送机上,皮带输送机再将碴土向后运输至第四节台车的尾部,落入等候的碴土车的土箱中,土箱装满后,由电瓶车牵引沿轨道运至竖井,龙门吊将士箱吊至地面,并倒人碴土坑中。

螺旋输送机有前后两个闸门,前者关闭可以使泥土仓和螺旋输送机隔断,后者可以在停止掘进或维修时关闭,在整个盾构机断电紧急情况下,此闸门也可由蓄能器贮存的能量自动关闭,以防止开挖仓中的水及渣土在压力作用下进入盾构机。

7.后配套设备后配套设备主要由以下几部分组成:管片运输设备、四节后配套台车及其上面安装的盾构机操作所需的操作室、电气部件、液压部件、注浆设备、泡沫设备、膨润土设备、循环水设备及通风设备等。

A.管片运输设备管片运输设备包括管片运送小车、运送管片的电动葫芦及其连接桥轨道。

管片由龙门吊从地面下至竖井的管片车上,由电瓶车牵引管片车至第一节台车前的电动葫芦—方,由电动葫芦吊起管片向前运送到管片小车上,由管制、车再向前运送,供给管片拼装机使用。

B.一号台车及其上的设备一号台车上装有盾构机的操作室及注浆设备。

盾构机操作室中有盾构机操作控制台、控制电脑、盾构机PLC自动控制系统、VMT隧道掘进激光导向系统电脑及螺旋输送机后部出土口监视器。

C.二号台车及其上的设备二号台车上有包含液压油箱在内的液压泵站、膨润土箱、膨润土泵、盾尾密封油脂泵及润滑油脂泵。

液压油箱及液压泵站为刀盘驱动、推进油缸、铰接油缸、管片拼装机、管片运输小车、螺旋输送机、注浆泵等液压设备提供压力油。

泵站上装有液压油过滤及冷却回路,液压油冷却器是水冷式。

盾尾密封油脂泵在盾构机掘进时将盾尾密封油脂由12条管路压送到三排盾尾密封刷与管片之间形成的两个腔室中,以防止注射到管片背后的浆液进入盾体内。

润滑油脂泵将油脂泵送到盾体中的小油脂桶中,盾构机掘进时,4kw电机驱动的小油脂泵将油脂泵送到主驱动齿轮箱、螺旋输送机齿轮箱及刀盘回转接头中。

这些油脂起到两个作用,一个作用是被注入到上述三个组件中唇形密封件之间的空间起到润滑唇形密封件工作区域及帮助阻止赃物进入被密封区域内部的作用,对于螺旋输送机齿轮箱还有另外一个作用,就是润滑齿轮箱的球面轴承。

D.三号台车及其上的设备三号台车上装有两台打气泵、一个1立方米贮气罐、一组配电柜及一台二次风机。

打气泵可提供8Bar的压缩空气并将压缩空气贮存在贮气罐中,压缩空气可以用来驱动盾尾油脂泵、密封油脂泵和气动污水泵,用宋给人闸、开挖室加压,用来操作膨润土、盾尾油脂的气动开关,用来与泡沫剂、水混合形成改良土壤的泡沫,用来8嘞气动工具等。

二次风机由11kW的电机驱动,将由中间井输送至第四节台车位置处的新鲜空气,继续向前泵送至盾体附近,以给盾构机提供良好的通风。

E.四号台车及其上的设备四号台车上装有变压器、电缆卷筒、水管卷筒、风管盒。

铺设在隧道中的两条内径为100mm的水管作为盾构机的进、回水管,将竖井地面的蓄水池与水管卷筒上的水管连接起来,与蓄水池连接的一台高压水泵驱动盾构机用水在蓄水池和盾构机之间循环。

通常情况下,进人盾构机水管卷筒水管的水压控制在5Bar左右。

正常掘进时,进人盾构机水循环系统的水有以下的用途:对掖压油、主驱动齿轮油、空压机、配电柜中的电器部件及刀盘驱动副变速箱具有冷却功能,为泡沫剂的合成提供用水,提供给盾构机及隧道清洁用水。

蓄水池中的水用冷却塔进行循环冷却。

风管盒中装有折叠式的风管,风管与竖井地面上的风肌连接,向隧道中的盾构机里提供新鲜空气。

新鲜空气通过风管被送至第四节台车的位置。

8.电气设备盾构机电气设备包括电缆卷筒、主供电电缆、变压器、配电柜、动力电缆、控制电缆、控制系统、操作控制台、现场控制台、螺旋输送机后部出土口监视器、电机、插座、照明、接地等。

电器系统最小保护等级为IP5.5。

主供电电缆安装在电缆卷筒上,10kV的高压电由地面通过高压电缆沿隧道输送到与之连接的主供电电缆上,接着通过变压器转变成400v,50Hz的低压电进人配电柜,再通过供电电缆和控制电缆供盾构机使用。

西门子S7-PLC是控制系统的关键部件,控制系统用于控制盾构机掘进、拼装时的各主要功能。

例如盾构机要掘进时,盾构机司机按下操作控制台上的掘进按钮,一个电信号就被传到P LC控制系统,控制系统首先分析推进的条件是否具备(如推进油缸液压油泵是否打开,润滑脂系统是否工作正常等,.如果推进的条件不具备,就不能推进,如果条件具备,控制系统就会使推进按钮指示灯变亮,同时控制系统也会给推进油缸控制阀的电磁阀供电,电磁阀通电打开推进油缸控制阀,盾构机开始向前推进。
