光伏电站35KV高压开关柜检修规程
35kV开关柜检修作业指导手册
二、检修工艺步骤与质量标准
1.1定期维护检查 a) 设备应清洁卫生检查:用电动吹风或小毛刷等进行清洁卫
生处理。用麻布,酒精对设备触头,绝缘子等进行擦拭,并将杂 物清除干净。
奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy
二、检修工艺步骤与质量标准
1.4电流互感器的检修: 工作前先进行二次对地放电,拆除二次侧连线,并将二次侧短
接。 a) 设备表面和表面清洁卫生检查: 用电动吹风或小毛刷 等进行清洁卫生处理。用麻布,酒精对设备表面,触头,绝缘子 等进行擦拭,并将杂物清除干净。互感器表面,应无裂纹和烧焦 以及绝缘击穿现象。
奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy
二、检修工艺步骤与质量标准
1.6高压熔断器的检修: a) 设备表面和表面清洁卫生检查: 用电动吹风或小毛刷等进行 清洁卫生处理。用破布,酒精对设备表面等进行擦拭,并将杂物 清除干净; b) 熔断器本体检查; 1.7绝缘支柱的检修: 设备表面和表面清洁卫生检查: 用电动吹 风或小毛刷等进行清洁卫生处理。用破布,酒精对设备表面等进 行擦拭,并将杂物清除干净。 绝缘支柱表面,应无裂纹、破损 以及绝缘击穿现象。
1.5避雷器的检修: a) 设备表面和表面清洁卫生检查: 用电动吹风或小毛刷等进
行清洁卫生处理。用破布,酒精对设备表面等进行擦拭,并将杂 物清除干净。避雷器表面,应无裂纹和烧焦以及绝缘击穿现象; b) 预防性试验,按照《电力设备预防性试验规程》进行试验, 其结果应符合规程和厂家技术要求。 1) 拆除避雷器的连接线. 2) 绝缘电阻测量: 采用2500V及以上兆欧表 c) 避雷器底座, 基础螺丝检查: 用扳手或改刀对所有基础螺栓进行紧固。
35kV(KYN)型开关柜检修现场作业指导书
35kV KYN开关柜检修现场作业指导书1 范围
本作业指导书适用于变电所内35kV KYN型开关柜的检修。
2 修前准备
2.1 备品备件(见表1)
2.2 工器具(见表2)
表2 工器具
2.3 材料(见表3)
表3 材料
2.4 危险点分析(见表4)
表4 危险点分析
2.5 安全措施(见表5)
表5 安全措施
3 作业程序及作业标准
3.1 35kV KYN 开关柜检修作业流程图(见图1)
图1 作业流程图3.2 检修内容和工艺标准(见表6)
表6 检修内容和工艺标准
4 设备检修记录卡(见表7)
表7 设备检修记录卡
5SF6气体充气方法及要求
.
.
附录A
(资料性附录)
SF6气体充气方法及要求
表A.1 SF6气体充气方法及要求。

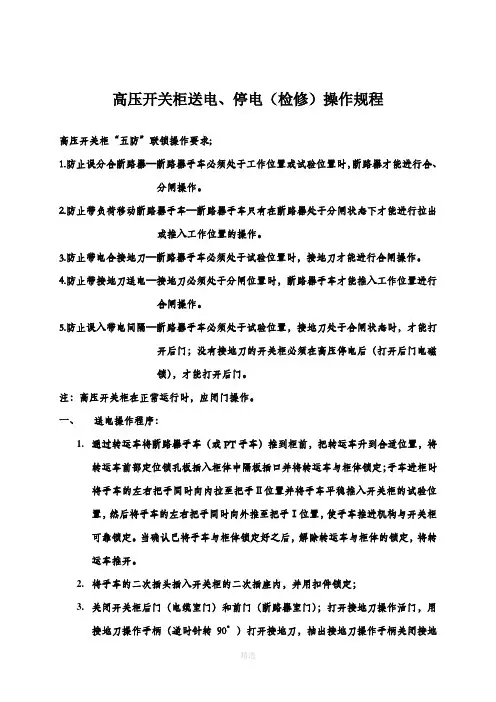

高压开关柜送电、停电(检修)操作规程
高压开关柜送电、停电(检修)操作规程高压开关柜“五防”联锁操作要求;1.防止误分合断路器—断路器手车必须处于工作位置或试验位置时,断路器才能进行合、分闸操作。
2.防止带负荷移动断路器手车—断路器手车只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。
3.防止带电合接地刀—断路器手车必须处于试验位置时,接地刀才能进行合闸操作。
4.防止带接地刀送电—接地刀必须处于分闸位置时,断路器手车才能推入工作位置进行合闸操作。
5.防止误入带电间隔—断路器手车必须处于试验位置,接地刀处于合闸状态时,才能打开后门;没有接地刀的开关柜必须在高压停电后(打开后门电磁锁),才能打开后门。
注:高压开关柜在正常运行时,应闭门操作。
一、送电操作程序:1.通过转运车将断路器手车(或PT手车)推到柜前,把转运车升到合适位置,将转运车前部定位锁孔板插入柜体中隔板插口并将转运车与柜体锁定;手车进柜时将手车的左右把手同时向内拉至把手Ⅱ位置并将手车平稳推入开关柜的试验位置,然后将手车的左右把手同时向外推至把手Ⅰ位置,使手车推进机构与开关柜可靠锁定。
当确认已将手车与柜体锁定好之后,解除转运车与柜体的锁定,将转运车推开。
2.将手车的二次插头插入开关柜的二次插座内,并用扣件锁定;3.关闭开关柜后门(电缆室门)和前门(断路器室门);打开接地刀操作活门,用接地刀操作手柄(逆时针转90°)打开接地刀,抽出接地刀操作手柄关闭接地刀操作活门,并确认接地刀处于分闸状态。
4.检查仪表室内的控制、合闸、信号、交流及母线电压等电源开关(或二次熔断器)处于合闸状态,并观察电源电压属于正常范围后,关闭仪表室门。
5.用就地或远方操作方式控制操作(处在开关柜试验位置的)断路器合、分各一次,确认断路器控制回路接线及信号回路显示正确。
6.将手车推进摇把插入手车中面板上操作孔内,顺时针转动将手车推入开关柜工作位置(手车到达工作位置时会发出“卡嗒”的扣锁响声),取出手车推进摇把。
高压设备检修安全操作规范
高压设备检修安全操作规范
1、严格执行工作票制度,要求工作票上要注明设备名称、工作内容、工作人员、工作时间,禁止一票多项,检修完毕后,要及时办理退票手续。
2、进入检修现场,必须佩戴安全帽及劳动保护用品。
3、高压设备及线路检修时,须确定检修设备已断电,高压断路器小车不在工作位置,并挂牌。
须现场验电、放电、挂接地线后,方可工作,工作完毕后,要及时清理现场,拆除接地线,确认现场无人工作后,方可退票、送电。
4、高压开关柜检修时,须将断路器小车退出工作位置或拆除动力电缆。
禁止将小车推进到工作位置进行及检修或调试等工作。
5、电力变压器检修时,禁止抓握变压器瓷瓶、母线、温度计、防爆阀进行攀爬,变压器加油后,要排尽气体继电器内的气体。
6、电动机更换碳刷,要拧紧螺栓,检查碳刷在刷握里的松紧度,要整理碳刷引线,防止相间短接或接地。
7、电动机加油前,要注意油脂的型号规格,加油过程中要保持清洁及控制加油量。
8、电收尘检修时,要将整流变压器与电场断开,并且将电场可靠接地。
9进入电场检查或检修时,要求现场放电,禁止相邻电场在运行状态时,进入电场。
10、在检修工作中,要避免交叉作业,要时刻警惕周围环境,防止高空坠物。
11、高空作业时,要系好安全带,在使用安全带时,要检查安全带的安全可靠性。
12、挂有安全警示将及安全绳的危险地带,禁止进入。
13、禁止流动吸烟,在有易燃、易爆品的场所要注意防火。
35kV高压开关柜的检修和维护
封板封闭时接地开关才可以分闸。 (五)断路器手车在工作位置时,二次插头被锁定不能拔除。 15 (六)各柜体可装电气联锁。
四、高压开关柜的操作及注意事项
1、将断路器从手车室内拉出至检修位的操作: ★前提:断路器处于冷备用状态(断路器处于分闸状态、测量真空泡和所带负荷绝缘电阻合
一、高压开关柜概述及组成
4、高压真空断路器开关柜左侧面图
电流互感器
高压真空断路器
A
D
母
继
线
电
室
器
室
D
A
手车外壳保护接地线
高压电缆
C 电 缆 室
B 断 路 器 室
C
B
避雷器
6
一、高压开关柜概述及组成
A.母线室:
母线套管(支持、固定母线排,并使母线排对柜体绝缘); 主母线(汇集、分配电能);分支母线(从主母线引出的分支至断路器上口静触 头);静触头盒(支持、固定断路器上口静触头,并使上口静触头对柜体绝缘)。
16、加热装置
17二次插头
4
一、高压开关柜概述及组成
3、开关柜内电器元件:
开关柜 内电器元件
是指直接接入高压回路, 起连同开断、分配高压电
能的设备。
1、电压互感器
一 次电 器元件 (主回路设备)
2、氧化锌避雷器(过电压保护器)
3、高压断路器
4、高压熔断器(PT柜)
5、高压带电显示器
6、绝缘件[如:穿墙套管、
1、高压开关柜概述
是以断路器为主的电气设备,分为真空型或SF6型; 现代基本消除油断路器;当系统正常运行时,能切断和 接通线路及各种电气设备的空载和负载电流;当系统发 生故障时,它能和继电保护配合迅速切除故障电流,以 防止扩大事故范围。
高压开关柜送电、停电(检修)操作规程
高压开关柜送电、停电(检修)操作规程1000字一、前言高压开关柜是电网重点设备之一,其送电和停电操作直接关系到电网运行的安全和稳定。
因此,建立一套严谨可靠的操作规程,对保障电网运行安全至关重要。
本文主要针对高压开关柜的送电和检修操作提出一些规程和要求,供电网工作人员参考使用。
二、送电操作规程1. 操作前,应进行必要的安全检查,保障操作人员和工作场所的安全。
2. 打开遥控设备,查询开关柜及阀门是否在正常位置。
3. 切断本地断路器,并锁定,标明“禁止合闸”标志。
4. 安装地线,填充隔离杆高压导线下方空隙。
5. 合闸本地隔离开关,将接地刀具旋转到加速接地位置。
将装置上的隔离开关或带电显示仪前的挡板移开。
6. 在铁塔或架空线路中拉通线路后,慢慢合上退出开关,接通本地断路器。
在三相电压均为零时合闸本地断路器。
同时,逐级合闸其他断路器,按照送电方案操作。
7. 合闸后进行线路运行状态和保护装置情况的检查。
8. 将设备在正常电压下运行10分钟以上,进行实际运行检查。
三、停电操作规程1. 操作前,应进行必要的安全检查,保障操作人员和工作场所的安全。
2. 根据停电方案,实行合理的停电操作及传达工作。
3. 切断高压隔离开关及本地断路器,将任何一个环节错误判断,会严重影响电网安全。
4. 断开一段电缆或绝缘导线,装上专用短接器,并接地。
5. 将变压器低压侧接地并短接。
6. 在确认线路电压为零后,应及时切断三相电源,并拉上隔振开关,并使用绳索进行固定。
7. 对停电现场进行审查和清理,删除隐患和避免事故发生。
四、检修操作规程1. 操作前,应进行必要的安全检查,保障操作人员和工作场所的安全。
2. 根据检修方案,做好相关传达及注意事项。
3. 必须设立警戒线,清除工作区周围的物品,为工作带来最佳条件。
4. 切断高压离线开关,并将离线开关上下的隔离开关分离。
5. 离线开关分离后,将装置上的隔离开关或带电显示仪前的挡板移开。
此时,隔离开关卡头块、触头及相关部件不得拆开或拆卸。
光伏电站35kV高压开关柜及400V低压开关柜检修规程
光伏电站35kV高压开关柜及400V低压开关柜检修规程1.1 35kV高压开关柜概述(1) 35kV设单段母线,起到汇流作用,共10面开关柜。
开关柜广州白云电器生产,柜内配真空断路器。
(2) 35kV母线上接有1台所用变、6台35kV光伏矩阵汇集开关柜、1套无功补偿装置。
(3)设400V MCC一段,电源接自所用变和施工备用电源。
提供电站的照明、检修、控制电源等。
1.2 35kV高压开关柜检修类别(1)日常维护:即现场检修,包括必要的清扫维护和检查调整。
一般3个月或停电检修时进行一次。
(2)计划检修:高压开关柜的解体检修,包括柜内真空断路器的检查维护,开关柜内一次设备预防性试验、微机保护器的更换、母线停电检修。
并包括小修全部项目。
计划检修每一~二年一次。
1.3 35kV高压开关柜的检修说明(1)高压开关柜的检修,包括开关柜体、柜面仪表及指示装置、继电保护装置及二次回路、联锁装置和开关内的真空断路器、电流互感器、过压保护器等设备,关于开关柜内的独立设备,如本检修工艺未详细说明,可参见相关设备的检修工艺。
开关柜内二次回路每三月检查一次,对小车隔离触)2(.指进行检查;操作机构的合闸与分闸线圈的电阻,每二年测量一次。
1.4 35kV高压开关柜日常维护项目和要求(1)检查、清扫开关柜,柜体清洁无灰尘。
柜面观察窗清洁透明。
(2)柜面元件安装端正,接线牢固,电度表、高压带电指示装置、继电器及信号灯工作正常,符合相关规定。
检查开关位置指示信号灯指示正确。
(3)二次控制回路检修接线牢固,编号完整清晰,螺丝齐全无滑牙现象。
(4)检查开关柜密封良好,门锁齐全,机械和电气带电闭锁装置作用可靠,在有电情况下不能打开柜门。
手车位置检测行程开关作用良好,能正确反映手车位置。
开关机械位置闭锁装置作用良好。
检查二次回路连接牢固,接线正确。
(5)拉出手车,检查开关柜后部带电防护档板作用良好,开关手车拉出后能自动复位。
(6)检查柜体接地良好,手车接地轨道接触良好,表面无锈蚀现象,并涂干黄油。
35kV(KYN)型开关柜检修现场作业指导书
接地检查
接地应可靠,焊接应牢固,无松动、变形、损伤、锈蚀等现象
1.5.3
泄漏电流试验
满足预试规程及厂家说明书要求
1.5.4
绝缘电阻试验
测量前要先将底座清扫干净,对外连线(主要指放电计数器引线)全部拆掉然后再进行测试
1.5.5
计数器的试验
采用专用的能产生模拟标准雷电流、电压的避雷器放电记录器计数测试仪,对放电记录器进行放电检查,观察计数器动作及电流读数的准确性
13
SF6气体中毒
进入SF6开关室之前,通风15min
2.5安全措施(见表5)
表5安全措施
序号
内容
1
35kV母分开关改检修
2
35kV××线改开关、线路检修
3
35kV×段母线压变及避雷器改检修
4
35kV#×主变开关改检修
5
35kV×段母线改检修
6
线路接地闸刀检修时应在线路上挂临时接地线
7
检查确认现场安全措施与工作票所列安全措施一致
8
随意扩大或更改工作范围、工作内容
必须先履行工作票许可手续后,方能进入工作现场,做好“二交一查”工作。
9
梯子摆放不平稳,梯子、绝缘棒搬运未按要求
工作时梯子摆放平稳,搬运长物时应放到搬运。
10
设备漏电
检查接地线,穿绝缘鞋。
11
耐压试验时,未穿绝缘靴。
按要求穿绝缘靴或使用绝缘垫。
12
设备上遗留物品
清理工作现场,清点物品,认真检查工作现场,严格履行好验收制度。
1.2.10
手动储能功能检查
手动储能功能正常,储能过程顺畅,无卡涩现象,元器件无破损、变形,清整加润滑脂
35kV开关柜的检修与维护
35kV开关柜的检修与维护目录2 35kV开关柜检修分类及检修内容 (2)2.1小修(35kV开关柜的正常维护) (2)2.2中修 (2)2.3大修(恢复性修理) (4)3 检修前的准备工作确认 (4)(1)安全预防措施 (4)(2)能量隔离 (4)(3)作业区 (4)(4)工器具 (5)表3-1 工器具清单 (5)4 检修方法 (5)4.1 查阅档案了解设备的运行情况 (5)4.2 编制大修工程技术、组织措施计划 (6)4.3维修注意事项 (6)5交流与讨论 (19)1检修间隔及检修停用时间的确定(1)大修周期:一般在投入运行后的1年内和以后每间隔3年大修一次。
运行过程发现异常或在承受短路电流后应进行大修。
(2)小修周期:一般每年一次。
(3)每当断路器开断失误,应检查一次。
(4)开关柜运行或操作出现事故时,应检查一次。
(5)对于每次的检查、维修、观察、测量等,应按日期做下记录。
这不仅提供可贵的历史信息,还可以反映制定的检查步骤是否需要调整。
(6)对开关设备和断路器的所有部件进行观察和维修。
对开关柜内的积灰、零件松脱、绝缘件的变色应特别注意。
2 35kV开关柜检修分类及检修内容2.1小修(35kV开关柜的正常维护)(1)开关柜的定期清灰;(2)配合其它设备的停电机会,进行传动部位检查,清扫瓷瓶积存的污垢及处理缺陷,紧固接线端子;(3)按设备使用说明书规定对机构添加润滑油;(4)检查合闸熔丝是否正常,核对容量是否相符;(5)检查柜内照明、加热、驱潮装置完好性,更换损坏件;(6)正常维护工作后应将维护情况载入记录簿待查;2.2中修(1)外观检查➢确认开关柜及元器件的铭牌和标识的内容与位置正确,粘贴整齐,是否有脱落➢开关柜外观清洁无损伤➢检查电缆孔是否密封完好(2)三工位开关和隔离开关检修➢电动/手动操作三工位开关,检查操作是否灵活。
三工位开关操作时发生异响,检查传动杆与断路器气室是否发生摩擦(见图4)必要时按以下步骤进行调整:➢断路器与三工位开关联锁功能检查(3)断路器检查(4)西门子保护装置检查➢外观检查➢电气操作及联锁检查➢保护继电器功能试验(5)气室的维护检修➢外观检查,气室的泄压盘是否有变形,划痕,母线室的泄压盘在柜顶,需打开柜顶泻压通道进行检查➢气室压力测量➢SF6气体补充与回收➢SF6微水测试➢气体泄漏检测(6)电缆室检查➢电缆头固定螺栓是否松动,接地线是否松动,色标是否脱落➢避雷器的红色位置指示器是否到位,正常情况下红色位置指示器应显示一半红色一半白色,如出现全为白色,应对避雷器重新进行紧固➢避雷器接地线是否松动(7)组合电流电压传感器的检查➢外观检查。
高压开关柜检修规程
高压开关柜检修规程一、断路器正常运行与维护断路器的运行监视(1)断路器工作电流在正常情况下不得超过额定值。
(2)断路器操作电压正常情况下直流母线电压220V,最高允许合闸电压240V,最低值为180V,最高允许跳闸电压240V,最低值为145V。
(3)断路器各相的绝缘电阻应符合规定3-10KV,用2500V摇表测量绝缘电阻不小于30MΩ。
二、断路器投入运行前的检查1、断路器检修工作票已收回,安全措施已拆除。
2、本体及套管清洁,无裂纹及放电痕迹。
3、外壳接地紧固,接触良好。
4、各元件接地紧固,接触良好。
5、各机械零件正常,无损坏,机械闭锁已打开。
6、操作机构整洁,辅助触点良好,各部接线无松动。
7、拉合闸操作试验和保护跳闸试验,动作灵活良好。
8、按继电保护要求,切换保护连片。
三、断路器投入运行操作注意事项1、操作远方控制开关时,不要用力过猛,以防损坏控制开关;也不得返回太快,以防断路器机构未合上。
2、就地操作时应迅速果断。
3、在断路器操作后,应查有关信号灯及测量仪表的指示以判断断路器动作的正确性。
还要到现场检查断路器指示位置是否正确。
4、断路器一般不带负荷手动合闸。
四、断路器运行中检查1、合闸后,查看有关仪表,发现异常立即处理。
2、定时检查套管是否清洁无损,有无电晕和放电现象。
3、断路器内部有无振动和异音。
4、直流操作电源正常,回路开关合适完好。
五、断路器故障合闸后,应做好纪录并进行以下检查:1、接线端子有无损坏,引线是否松脱,有无过热。
2、操作机构及拉杆绝缘体、支持绝缘件有无损坏。
3、有无其他异味。
六、断路器的运行与维护真空断路器一般半年维修一次,同时也可根据运行情况和运行经验适当延长,其定期维护项目如下:1.检查断路器的超行程和行程。
2.检查真空灭弧室是否漏气。
3.检查二次回路的接线是否松动。
4.检查辅助开关接触是否良好。
5.检查每相主导电回路电阻值。
6.扫除吸附在导电部分和绝缘子上的灰尘。
7.检查紧固螺栓是否松动。
高压开关柜检修规程
高压开关柜检修规程高压开关柜检修规程1目的为保证高压开关柜的试验质量,确保高压开关柜的安全运行制定本规程。
2范围本规程适用于对高压开关柜的试验作业工作。
3概述及术语 3.1概述高压开关柜试验作业的内容有高压开关的预防性试验试工作。
3.2术语无4人员资质和职责 4.1人员资质参加工作人员必须是从事变电试验专业人员,具备上岗资格。
4.2职责4.2.1工作负责人4.2.1.1负责本班开工前的安全措施,技术措施的检查与落实;4.2.1.2负责组织,指挥本班作业人员按照分工在检修工作中安全作业,保证质量。
4.2.1.3负责检查现场情况,及时纠正违章行为。
4.2.2工作人员4.2.2.1认真执行《电业安全工作规程》,和《电力预防性试验规程》。
4.2.2.2严肃工艺纪律,完成检修负责人分配的工作,并按对自己所检修的质量负责。
5工艺和作业程序及标准 5.1工艺和标准本作业指导书执行《电力预防性试验规程》 5.2作业程序5.2.1根据运行情况确定检修重点项目; 5.2.2制定组织,技术,安全“三大措施”; 5.2.3备齐工具,材料备品及测试仪器; 5.2.4准备大修工序卡,说明书及有关资料; 5.2.6负责人办理工作票开工手续; 5.2.7试验人员按下列程序进行作业;1)高压开关柜周围试验区设置遮栏,并在者栏上悬挂适当数量的“止步,高压危险”的标示牌。
2)检查开关柜内的各高压设备是否有损坏,破裂的地方。
3)通过《电力设备预防性试验规程》中的《断路器试验》章节进行试验: 1.绝缘电阻试验。
2.断路器,隔离开关及隔离插头的导电回路电阻的测量(注意试验接线的电压和电流各自分开)。
3.断路器的合闸时间,分闸时间,和三相分,合闸的同期性 4.交流耐压试验。
5.断路器速度特性的试验。
6.操作机构合闸接触器和分,合闸电磁铁的最低动作电压。
合闸接触器和分合闸电磁线圈的绝缘电阻和直流电阻的测量。
7.电流互感器的试验。
高压配电柜检修规程
高压配电柜检修规程1.检修周期及检修项目1.1检修周期1.1.1小修周期为 3 个月或停车检修时进行。
1.1.2大修为一到两年进行。
1.2检修项目高压开关柜的检修,包括开关柜体、柜面仪表及指示装置、继电保护装置及二次回路、联锁装置和开关内的真空断路器、电流互感器、过电压保护器等设备。
1.2.1检查、清扫开关柜,柜体清洁无灰尘。
柜面观察窗清洁透明。
1.2.2柜面元件安装端正,接线牢固,电度表、高压带电指示装置、继电器及信号灯工作正常,符合相关规定。
检查开关位置指示信号灯指示正确。
1.2.3检查开关柜密封良好,门锁齐全,机械和电气带电闭锁装置作用可靠,在有电情况下不能打开柜门。
1.2.4检查柜体接地良好,表面无锈蚀现象。
手车(供热)推拉应轻松灵活,到位后能自动闭锁定位,无卡滞现象。
1.2.5电流互感器及过电压吸收装置。
用抹布擦拭互感器及过电压吸收装置表面,检查一次接线紧固情况。
检查互感器二次端子和铁芯接地良好。
2.检修注意事项和质量标准2.1检修注意事项2.1.1开关柜体检修注意事项2.1.1.1断路器拉至试验位置,清扫检查断路器移动轨道、挡板连杆、轴销等情况。
注意:单个开关柜检修时,若母线未停电,严禁打开上挡板。
2.1.1.2接地闸刀及闭锁机构检查。
2.1.1.3柜内加热器检查。
2.1.1.4开关位置接点通断情况检查。
2.1.2断路器检修注意事项2.1.2.1卸下断路器面板,用干净的白布清洁断路器各部位。
注意:确认断路器处于分闸状态,弹簧的能量已释放。
2.1.2.2各金属构件检查。
2.1.2.3绝缘隔板检查。
2.1.2.4一次隔离触头检查,触头表面涂抹少量油脂。
2.1.3辅助设备检修注意事项2.1.3.1打开电缆仓盖板,清扫检查电缆仓。
2.1.3.2CT、PT 支撑瓷瓶检查。
2.1.3.3电缆头检查。
2.1.3.4接地装置检查。
2.1.3.5三相过电压吸收器检查。
2.1.3.6母线、各绝缘子、母线连接处各绝缘外套及接头等检查。
高压开关柜的维护与检修指南
高压开关柜的维护与检修指南高压开关柜作为电力系统中重要的设备之一,起着保护和控制电路的关键作用。
为了确保其正常运行和延长使用寿命,对高压开关柜进行定期的维护和检修工作是必要的。
本文将详细介绍高压开关柜的维护与检修指南,帮助使用人员了解正确的操作方法和注意事项。
一、常规维护1. 清洁保养高压开关柜应定期清洁,避免灰尘、湿气等对设备造成损害。
清洁时应注意使用干净的抹布或软刷,避免使用含有腐蚀性物质的清洁剂。
2. 绝缘检测绝缘状况的良好与否直接影响高压开关柜的安全性能。
定期进行绝缘检测,使用绝缘测试仪测量绝缘电阻,确保其满足标准要求。
3. 润滑维护高压开关柜的移动部件应定期进行润滑维护,确保运行灵活顺畅。
使用合适的润滑剂,并注意避免过量润滑或润滑不足。
二、故障排除与维修1. 检查电源电压如果高压开关柜无法正常工作,首先要检查电源电压是否稳定。
使用万用表等工具进行测量,确保电源电压在设备要求范围内。
2. 观察指示灯状态高压开关柜上的指示灯可以提供故障信息。
如果发现指示灯异常闪烁或不亮,需要及时处理,可能需要更换灯泡或修复电路。
3. 检查控制线路高压开关柜的控制线路需要定期检查,确保电缆连接牢固,绝缘良好。
对于损坏或老化的电缆及时更换。
4. 维修绝缘部件如果发现高压开关柜存在绝缘部件破损现象,需要及时进行维修或更换。
绝缘部件的完好性对于保证设备的安全运行至关重要。
5. 温度检测高压开关柜工作时应注意温度变化。
定期使用红外测温仪对设备进行测量,确保运行温度在正常范围之内。
6. 检查防护装置高压开关柜上的安全防护装置需要经常检查,确保触发正常。
如发现异常,需及时修复或更换。
三、安全操作指南1. 停电操作在对高压开关柜进行维护和检修前,一定要先进行停电操作。
切勿带电操作,以免发生安全事故。
2. 使用个人防护装备进行高压开关柜维修和检修工作时,使用人员应穿戴好个人防护装备,如绝缘手套、绝缘胶鞋等,确保自身安全。
3. 遵守操作规程使用人员应严格遵守操作规程,按照正确的步骤操作高压开关柜。
19、高压柜检修安全操作规程
19、高压柜检修安全操作规程高压柜检修安全操作规程1、全部停电检修规程(1)检修技术负责人填写检修工作票,送矿调度要求停电,并落实检修线路的停电时间。
(2)检修负责人接到已停电通知后,应对进线做验电、放电处理,确认无电后,再做短路接地保护。
(3)解除控制电源,并挂上警告牌。
(4)断开所有变压器隔离开关,以防倒送电。
(5)检修前对高压柜内导电体应对地放电。
(6)经检修负责人确定已停电后,方可按要求进行检修。
2、分段检修规程(1)不准进入电缆沟。
(2)停电段母线必须短路接地。
(3)检修时联络柜必须挂警告牌。
(4)检修中严禁工具材料靠近带电体,严禁在检修场地抛丢工具、材料。
3、单台高压柜检修规程(1)不准进入电缆沟。
(2)断开断路器,拉开隔离开关,插好锁销,挂警告牌,断开控制电源,若是变压器柜断开其低压侧总开关,应挂警告牌。
(3)经验电确认无电后,对电缆放电,对变压器柜,电缆头端做短路接地保护。
(4)不得检修上部隔离开关。
(5)相邻开关柜带电且无隔板时,不得进入柜内进行检修。
(6)整个检修过程必须有两人以上进行,其中一人监护。
(7)检修完毕,按送电程序检查并送电。
4、检修完毕送电规程(1)清除所有检修用的工具、材料,打扫配电室场地卫生。
(2)拆除各高压柜临时接地保护,取下警告牌。
(3)送电前各出线柜隔离开关、断路器开关应在断开位置。
(4)合上避雷器柜、电压互感器柜隔离开关。
(5)恢复控制电源,先合上进线柜隔离开关,再合断路器。
(6)经检修负责人检查无误后,与矿调度取得联系,申请送电。
(7)检查三相电压正常后,再按送电程序对负载送电,并检查各柜运行情况。
高压开关柜的运行与检修高压开关柜检修规程
一.开关柜运行规程1、运行规定1.1、开关柜在合闸送电前必须确认柜门已闭锁牢固;接地刀闸确已拉开;小车开关确在运行位置。
小车开关在由试验位置到运行位置操作前必须确认开关在拉开位置,严禁带负荷操作小车开关。
1.2、小车开关在停电拉出前,必须确认开关在分闸位置;操作中不得强行硬拉;当摇不动时,先检查闭锁条件是否具备;应“左,右”轻微晃动,使其摇出,小车拉出后,必须到位。
1.3、开关柜前部装有“线路带电”显示指示灯,当线路运行时,此装置不能退出。
运行人员应经常检查信号指示灯与实际相符,但此装置不得作为线路装设安措时的主要验电手段。
线路带电运行时,三个指示灯应同时都亮,如果有一只或两只不亮时,应检查线路的电压和电流是否平衡,指示灯是否坏.1.4、正常运行时,开关的直流操作电压不超过220±10V。
1.5、开关允许故障跳闸次数及解除重合闸次数,按带钢厂规定执行,见表。
达到解除重合闸次数时,汇报主管领导,按命令执行,达到允许故障跳闸次数的真空开关经有关单位检修合格方可投运,并重新登记跳闸次数。
1.6、本断路器提供手动分(合)闸和电动分(合)闸功能,手动分闸只有在紧急情况下或主回路不带电情况下使用;电动分闸由独立电源供电的分闸电磁铁进行电动分闸;手动合闸只有在主回路不带电的情况下做合闸试验时使用,只要断路器的主回路带电就绝对不允许手动合闸操作;正常分合闸操作须由值班员在主控室远方控制进行。
1.7、电动拒跳的开关,在未查明原因和消除故障前不得投入运行。
1.8、开关在首次投运及大修后,应做跳、合闸试验。
1.9、无保护装置的开关不得投入运行。
断路器应有铭牌标明基本参数并在额定范围内运行。
1.10、.新装和大修后的断路器,投运前必须验收合格方可施加运行电压。
1.11、开关柜前门有远方/就地转换开关,此开关正上方位置为断开位置,向左转45度为远方位置,向右转到45度为就地位置。
当断路器合分不能在后台机远方操作时,可用此转换开关进行就地操作。
35kV(KYN)型开关柜检修现场作业指导书
序号
检修项目
技术要求
检查结果或处理情况
责任人
仪表室检查
2
压变柜、避雷器柜检修
手车检修
熔断器检查
14
检修电源必须按规范接取和使用,电器设备、电源设施在使用前检查完好
15
工作结束前,检查现场安全措施有无变动,要求与工作所列相符
16
一般废弃物应放在就近城市环卫系统设定的垃圾箱内,不得随便乱扔
3作业程序及作业标准
35kV KYN开关柜检修作业流程图(见图1)
图1 作业流程图
检修内容和工艺标准(见表6)
触头检查
动、静触头表面光滑无磨损,弹簧完好,无变形,无发热现象,接触深度满足厂方说明书要求。触指表面涂有导电膏
熔断器检查
熔断器熔管无破损,底座接触紧密良好,相间及对地空气距离不小于125mm。
压变检修
外观检查:外表无污垢,无破损,用毛巾擦拭干净,一次引线联结部分无发热、变形、松动等现象,螺栓无锈蚀
接地检查:包括一次接地端子及二次接地端子接地牢固、可靠、无松动
母线连接情况的检查
所有母线连接处螺丝用力矩扳手进行紧固,力矩符合要求,母线无发热、变形、松动等现象,螺栓无锈蚀
母线绝缘检查
母线之间的距离以及母线对地,母线对隔板之间的空气距离满足规程要求,母线本身包裹的绝缘材料无破损
隔板的检查
隔板表面无放电痕迹,隔板与带电部位的空气距离符合规程要求
母线耐压试验
电压:95kV;时间1min,无闪络和放电现象
引线部分检修
套管检查
套管外表无污垢,无破损,用毛巾擦拭干净,
支持瓷瓶检查
支持瓷瓶外表无污垢,无破损,无放电痕迹,用毛巾擦拭干净
引线及母排连接检查
35KV高压开关柜巡视检查光伏
1.检查高低压配电室的通风、照明及安全防火装置是否正常。
2.检查开关柜门严密无损坏现象,开光柜内清洁,无灰尘。
3.检查所有开关柜必须挂牌,以示警告。
4.检查控制装置信号指示,故障灯等应显示准确,工作可靠。
5.检查开关柜中各电气元件在运行中有无异常气味和声响。
6.检查仪表、信号、指示灯等指示是否正确,继电保护压板位置是否正确。
7.检查接地和接零装置的连接线有无松脱和断线。
光伏电站35kV高压配电装置运行规程
光伏电站35kV高压配电装置运行规程光伏电站35kV高压配电装置运行规程1、高压开关柜型号及技术参数额定电压40.5kV额定电流1250A,1600A,2000A额定短路开断电流20kV A,25kV A,31.5kV A额定峰值耐受电流50kV A,63kV A,80kV A额定频率50HZ/60HZ额定绝缘水平雷电冲击耐压:185kV/215kV主回路1min工频耐压:95kV/115kV 外形尺寸宽1.4米深2.8米高2.6米防护等级IP4X2、倒闸操作原则:2.135kV某母线送电操作原则(1)检查母线所有开关在断开位置(2)合上主变低压侧开关操作电源(3)投入母线相应保护(4)将35kV母线PT小车摇工作位置(5)合上35kV母线PT二次侧空气开关(6)将主变低压侧开关摇至工作位置(7)合上主变低压侧开关2.2 35kV某母线停电操作原则检查母线上所有负荷开关已断开(2)拉开主变低压侧开关(3)摇出主变低压侧开关小车(4)拉开35kV母线PT二次侧空气开关(5)摇出35kV母线PT小车3、倒闸操作注意事项:3.1系统运行方式的变更应周密考虑各种运行方式下的继电保护自动装置.3.2设备停电工作必须用开关切断负荷电流,为验证开关确已断开,可通过仪表指示为零、开关机构“分闸”指示、开关绿灯亮等来进行综合判断.3.3拉开开关后,需取下合闸保险,拉开隔离开关,拉开控制回路电源。
3.4允许用刀闸直接切断无接地故障的避雷器,电压互感器的负荷电流。
3.5严禁在有负荷电流的情况下用刀闸进行操作。
3.6送电操作时,应先合刀闸(先电源侧,后负荷侧)、再合开关。
3.7回路有电压互感器时,应先放上高压侧保险,合上高压侧刀闸,再放上低压侧保险。
3.8手动分闸时应缓慢而谨慎,特别是刀闸刚离开刀刃时,如发生弧光,应立即合上,停止操作。
4、五防电脑钥匙的使用方法及注意事项A、对电动操作设备(如开关等),将钥匙插入该设备的电气锁中,待钥匙发出“条件符合,可以操作”语音指示后,转动设备的KK把手操作设备,钥匙检测设备操作完成后语音提示“本步操作完成,请继续”,将钥匙从电气锁中取下B、对手动操作设备,将钥匙插入该设备的机械锁中,待钥匙发出“条件符合,可以操作”语音提示后,将钥匙推钮推向开锁位置,钥匙发出“锁已打开”语音提示,将机械锁的闭锁销拉出,解除设备闭锁,操作人员对设备进行操作,操作完成后重新闭锁设备,将钥匙推钮拨回闭锁位置,钥匙发出“钥匙已回位,可以取下”,将钥匙从机械锁中取下。
光伏电站35KV高压开关柜检修规程
光伏电站35KV⾼压开关柜检修规程光伏电站35KV⾼压开关柜检修规程1. 范围本标准规定了xx电站 35KV ⾼压设备的检修间隔、⼯期、检修维护内容、试验项⽬及试验⽅法;本标准适⽤于xx 光伏电站 35KV ⾼压开关柜的检修、维护及试验;本标准制定的⽬的是为了xx光伏电站投产后能够做好设备的维护与检修⼯作,保证电站安全稳定运⾏⽽制定。
2. 规范性引⽤⽂件下列⽂件中的条款通过本标准的引⽤⽽成为本标准的条款。
凡注⽇期的引⽤⽂件,其随后所有的修改单(不包括勘误的内容)或修订版均不适⽤于本标准,然⽽,⿎励根据本标准达成协议的各⽅研究是否可使⽤这些⽂件的最新版本。
凡是不注⽇期的引⽤⽂件,其最新版本适⽤于本标准。
IEC60056 ⾼压交流断路器IEC60099 交流⽆间隙⾦属氧化物避雷器IEC60129 交流隔离开关和接地开关IEC60185 电流互感器IEC60186 电压互感器IEC60298 额定电压1kV以上50kV以下交流⾦属封闭开关设备控制设备IEC60694 ⾼压开关设备标准的共⽤条款GB156 标准电压GB311.1 ⾼压输变电设备的绝缘配合GB763 交流⾼压电器在长期⼯作时的发热GB1984 交流⾼压断路器GB1985 交流⾼压隔离开关和接地开关GB2706 交流⾼压电器动、热稳定试验⽅法GB3309 ⾼压开关设备常温下的机械试验GB3804 3~63kV交流⾼压负荷开关GB3906 3~35kV交流⾦属封闭开关设备GB7354 局部放电测量GB11022 ⾼压开关设备通⽤技术条件GB50150 电⽓装置安装⼯程电⽓设备交接试验标准GB50150 电⽓装置安装⼯程盘、柜及⼆次回路接线施⼯及验收规范GB1207-1997 电压互感器GB1208-1997 电流互感器DL478 静态继电保护及安全⾃动装置通⽤技术条件DL/T613 进⼝交流⽆间隙⾦属氧化物避雷器技术规范DL/T5137 电测量及电能计量装置设计技术规范其他相关的国家及⾏业标准和规范。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
光伏电站35KV高压开关柜检修规程
1. 范围
本标准规定了xx电站 35KV 高压设备的检修间隔、工期、检修维护内容、试验项目及试验方法;
本标准适用于xx 光伏电站 35KV 高压开关柜的检修、维护及试验;
本标准制定的目的是为了xx光伏电站投产后能够做好设备的维护与检修工作,保证电站安全稳定运行而制定。
2. 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的
条款。
凡注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
IEC60056 高压交流断路器
IEC60099 交流无间隙金属氧化物避雷器
IEC60129 交流隔离开关和接地开关
IEC60185 电流互感器
IEC60186 电压互感器
IEC60298 额定电压1kV以上50kV以下交流金属封闭开关设备控制设备
IEC60694 高压开关设备标准的共用条款
GB156 标准电压
GB311.1 高压输变电设备的绝缘配合
GB763 交流高压电器在长期工作时的发热
GB1984 交流高压断路器
GB1985 交流高压隔离开关和接地开关
GB2706 交流高压电器动、热稳定试验方法
GB3309 高压开关设备常温下的机械试验
GB3804 3~63kV交流高压负荷开关
GB3906 3~35kV交流金属封闭开关设备
GB7354 局部放电测量
GB11022 高压开关设备通用技术条件
GB50150 电气装置安装工程电气设备交接试验标准
GB50150 电气装置安装工程盘、柜及二次回路接线施工及验收规范
GB1207-1997 电压互感器
GB1208-1997 电流互感器
DL478 静态继电保护及安全自动装置通用技术条件
DL/T613 进口交流无间隙金属氧化物避雷器技术规范
DL/T5137 电测量及电能计量装置设计技术规范
其他相关的国家及行业标准和规范。
3. 术语和定义
检修周期
指新设备运行投运或经检修投入运行至下一次检修之间的时间间隔。
4. 设备主要技术参数及规范
4.1 35kv 开关设备主要技术参数
表 3-1 35kv 开关设备主要技术参数
序号参数名称单位数值
1 真空断路器
1.1 型号ZN85-40.5/T1250-25
1.2 额定电压KV 40.5
1.3 雷电冲击耐压(峰值)KV 185
1.4 额定频率Hz 50
1.5 额定电流 A 1250
1.6 额定断路耐受电流KA 25
1.7 额定峰值耐受电流KA 63
1.8 额定短路持续时间S 4
1.9 额定短路开断电流KA 25
1.10 额定短路关合电流KA 63
1.11 操作顺序O-0.3s-CO-180s-
CO
1.12 合闸时间M S50-100
1.13 分闸时间M S35-60
1.14 额定操作电压V DC220
1.15 生产厂家施耐德(陕西)宝光电器有
限公司
2 母线PT
序号参数名称单位数值
2.1 型号ZN85/PT
2.2 额定电压KV 40.5
2.3 额定电流 A 630
2.4 生产厂家宁夏力成电气集团有限公
司
2.5 互感器型号JDZX9-35R
2.6 变比(3/3)/(0.1/3)/(0.1/
3)
/(0.1/3)kv
2.7 相应准确级下的额定输
出(VA)0.2/0.5/3P 40/40/100VA
2.8 互感器厂家陕西国力互感器有限公司
3 电压互感器
序号参数名称参数
3.1 型号JDZX9-35R
3.2 变比35/0.1/0.1
3.3 相应准确级下的额定输
出(VA)
0.2/30 0.2/30
3.4 生产厂家陕西国力互感器有限公司
4 出线、计量电流互感器
序号参数名称参数
4.1 型号LZZBJ9-40.5
4.2 变比400/5
4.3 相应准确级下的额定输
出(VA)0.2/20 0.2/20 0.5/30 5P30/30
4.4 生产厂家陕西国力互感器有限公司
5 电流互感器(1#、2#进线、接地变、1#SVG)
序号参数名称参数
5.1 型号LZZBJ9-40.5
5.2 变比200/5
5.3 相应准确级下的额定输
出(VA)
0.5/30 5P30/30 5P30/30
5.4 生产厂家陕西国力互感器有限公司
6 电流互感器(3#进线、2#SVG)
序号参数名称参数
6.1 型号LZZBJ9-40.5
6.2 变比400/5
0.5/30 5P30/30 5P30/30 6.3 相应准确级下的额定输
出(VA)
6.4 生产厂家陕西国力互感器有限公司
7 零序电流互感器
序号参数名称参数
7.1 型号LXK-Ф 120
7.2 变比75/5
3/30
7.3 相应准确级下的额定输
出(VA)
7.4 生产厂家陕西国力互感器有限公司
8 氧化锌避雷器
序号参数名称参数
8.1 型号HY5WZ-51-134
8.2 额定电压(KV)51
8.3 持续运行电压(KV)40.8
8.4 生产厂家西安西电高压电瓷有限责
任公司
9 接地开关
序号参数名称参数
9.1 型号JN2213-40.5/31.5-300 9.2 额定电压(KV)40.5kV
9.3 4S热稳定电流31.5kA
9.4 动稳定电流80kA
9.5 关合电流80kA
9.6 额定绝缘水平185/95kA
9.7 相间中心距350mm
9.8 主回路接触电阻≤60µΩ
9.9 生产厂家温州市裕丰电器有限公司
5.检修项目及工艺要求、试验项目和质量标准
表 3-2 35kV 设备维护和检修类别及周期
类别周期备注
巡回检查每班至少一次 1.运行中的设备进行外观检查,
主要设备
有无异常情况。
2.发现异常情况应增加巡回检
查次数。
3.检查中发现缺陷应记入巡回
记录薄中,并按管理程序逐级汇
报。
4.不停电、外部检查,有无异常
声响、记录气压等各项参数
定期 B 3年停电、外部检修、局部调整
修6年停电、检修部位气室3、内外部
检查、母线检修、触头检修、屏
蔽罩检修、绝缘部件检修、润
滑、局部调整、机械特性测试等
特别检修根据表规定或
出现不正常运
行情况时停电、检修部位、内部检查、触头及机械零件更换、机械特性测试
表 3-3 真空断路器允许操作次数
设备名称工作状况规定操作次数备注
真空断路器开断额定短路开断
电流
20
开断 50%额定短路
电流
50 开断额定电流2000 空载与百安培小电
流
5000
接地开关关合额定短路电流 2
开合感应电流100
5.1 真空断路器检修的项目及标准
5.1.1 真空断路器三年定期检修项目及标准
概述:这类检修是除了灭弧室元件以外的外部零部件的全面检修,它包括巡回检查的全部项目。
表 3-4 真空断路器三年定期检修项目及标准
项目标准备注1.外部连接的螺栓和
端子紧固,处理锈蚀
及损坏的构架、外壳、
元件。
应紧固、无松动现象。
2.检查操动机械部分操动机构部分应操作灵
活,并对传动环节进行
润滑;
检查螺栓、锁定片、开口
销和连接销应完好。
3.清扫操作箱内部的
脏污
彻底清理干净
4.检查操作机构箱内
缓冲器
表面清洁完好
5.操作机构润滑
6.检查加热器的接线
状况
应无发热烧损现象
7.检查机构箱门密封垫应无老化现象;若已老化,予以更换
8.紧固机构箱内各部
无松动
位螺栓
无松动
9.紧固机构箱内控制
回路及接线端子
10.消除应消缺陷
11.机械特性试验
12.对断路器检查部
清理干净H
位全面清扫
5.1.235kV 设备维护和检修六年定期检修项目及标准
概述:这类检修是三年定期检修基础上更为全面的大修。
它包含巡视检查和六年定期检修所规定的所有项目。
下表包括真空断路器、故障检修指示灯、绝缘支柱、带电指示器、高压熔断器、避雷器、电流互感器、电压互感器、电磁锁、母线的六年定期检修,以及最终的试验和验收。
表 3-5 35kV 设备维护和检修六年定期检修项目及标准检修项目及工艺步骤质量标准质检
备注
点
准备工作:
开工前做好安全措施,
使设备处于停电检修
状态,班前会进行作业前班组的安全技术交底,准备好检修工作用的工器具和安全工器具,并对检修设备进行放电。
定期维护检查
设备应清洁卫生检查:用电动吹风或小毛刷等进行清洁卫生处理。
用麻布,酒精对设备触头,绝缘子等进行擦拭,并将杂物清除干净。
所有的接线检查:
用扳手或改刀对所有接线进行紧固。
操动机构检查:
将真空断路器摇到试验位置,给上控制电源和操作电源,手动操作开关分合闸 3 次—4 设备应清洁干净,无杂物
所有的接线应紧固,无破损及烧焦
操动机构应灵活可靠,动作位置应与指示一至。
