ROTORK3代调试步骤
ROTORK IQ3中文使用说明书IQ Mk3
![ROTORK IQ3中文使用说明书IQ Mk3](https://img.taocdn.com/s3/m/287a060ecc17552707220895.png)
IQ系列安全使用、安装、基本设定及维护手册此手册包含了安全方面的重要内容,请确保在安装、操作或维护设备之前通读并理解此方面内容。
PUB002-039-00出版时间11/12目录1. 简介 _________________________________ 31.1. 执行器部件识别 (3)1.2. Rotork设定器 (4)1.3. 手册简介 (5)2. 健康与安全 ___________________________ 52.1. ATEX/IECFM认证的执行器 (6)3. 保存 _________________________________ 64. IQ执行器的操作 ______________________ 74.1. 手轮操作 (7)4.2. 电动操作 (7)4.3. 显示–就地指示 (8)4.4. 显示-主屏幕选项 (9)4.5. 显示状态指示-行程 (10)4.6. 显示状态指示-控制 (10)4.7. 显示报警指示 (10)4.8. 电池报警 (10)5. 准备驱动轴套 _________________________ 115.1. IQ所有的A、Z3型底座 (11)5.2. B型非推力底座 (12)6. 安装执行器 __________________________ 136.1. 提升杆式阀门 - 顶装 (14)6.2. 带齿轮箱的阀门 - 侧装 (14)6.3. 非提升杆式阀门 - 顶装 (14)6.4. 手轮密封 (15)6.5. IQM调节型执行器 (15)6.6. IQL和IQML直行程驱动装置 (15)6.7. IQL和IQML直行程驱动装置的调试 (16)7. 电缆连接 ____________________________ 177.1. 接地连接 (17)7.2. 卸下接线端子箱盖 (17)7.3. 电缆入口 (17)7.4. 连接至端子 (18)7.5. 回装接线端盖 (18)8. 调试 - 基本设定 ______________________ 198.1. 连接至执行器 (20)8.2. 安全 - 口令 (21)8.3. 基本设定菜单 (22)8.4. 基本设定 - 限位 (23)8.5. 关阀设定 (24)8.6. 开阀设定 (24)8.7. 力矩开关旁路 (25)9. 维护、监视及故障排除_________________ 2610. 环保处理 ____________________________ 2811. 重量和油量 __________________________ 2912. IQ认证 _____________________________ 3013. 认可的保险丝 ________________________ 3114. 振动、冲击和噪音 ____________________ 3115. 安全使用条件 ________________________ 3121.简介1.1.执行器部件识别手轮控制器盖电机底座接线端子箱盖电池密封塞金属(需要8 mm艾伦内六角扳手)塑料(需要10 mm艾伦内六角扳手)酌情而定。
ROTORK执行器接线、调试图
![ROTORK执行器接线、调试图](https://img.taocdn.com/s3/m/da61008f58fafab068dc0265.png)
附件触点no 附加触点开启OF 附件触点关闭
阀位输出信号HI 20mA对于阀门全开Lo 20mA对于阀门全关CL关阀动作OP开阀动作
位置动作值0~100%
no常开触点nc常闭触点
CL关阀动作OP开阀动作
位置动作值0~100%
no常开触点nc常闭触点
条件控制(远程+连锁no 远程+连锁方可控制OF 无条件控制(默认力距开关旁路
no 0~5;95~100力距被旁路OF 力距开关起作用(默认
ESD超越连锁控制no ESD超越连锁控制OF ESD在连锁控制后ESD超越就地停止no ESD超越就地停止OF ESD在就地停止后就地控制自保持no 就地旋钮控制自保持OF 就地控制按钮点动op 两线控制开阀优先sp 两线控制停阀优先cl 两线控制关阀优先外部连锁on 外部连锁开启oF 外部连锁关闭
CL ESD时关阀SP ESD时保位OP ESD时开阀
ESD触点形式no 闭合时触点有效nc 断开时触点有效
ESD时温度保护旁路no 温度保护被旁路nc 温度保护可使用
oF Folomatic设定屏幕关闭no Folomatic设定屏幕开启(开启可引出设定菜单FI~FF
点信号的型式I 控制型号为电流U 控制信号为电压
点信号的范围20 0~20mA 10 0~10mA
阀门低位点信号26(+、27(-
4mA
阀门高位点信号26(+、27(-
20mA
反向动作时间5 5“反向动作
点信号丢失的响应no 运行方向由FF决定
OF 断信号全关
LO
no 运行方向由FF决定
OF 断信号全关
死区的调整12 1.2%5 0.5%。
Rotork 调试步骤
![Rotork 调试步骤](https://img.taocdn.com/s3/m/4be37c0d02020740be1e9bc8.png)
Rotork电动执行机构调试步骤
1. 接线
接线箱中,
1;2;3端接380V AC电源,没有相序之分
将4和41短接
将5和39短接
22和23接反馈信号
26和27接4 –20mA模拟信号
2. 一级设定
显示阀位信息状态
进入二级设定(一级设定完成后才能做二级设定)
C2 (关阀方式) C3 (开阀方式)
(Ct设定OL行程开并确认
TO (关阀力矩) TO (开阀力矩)
一般设定在60一般设定在65左右
LC (设定关阀限位) LO (设定开阀限位)
手动全开阀门并确认
3. 二级设定
Fr(20) Fd(10) Ft(03)
范围
设定10并确认
返回到阀位信息状态
注意:
*: 此时将阀门全关,并给定4mA的模拟信号,按确认键直到关指示闪烁
#: 此时将阀门全开,并给定20mA的模拟信号,按确认键直到开指示闪烁。
Rotork电动执行器操作规程
![Rotork电动执行器操作规程](https://img.taocdn.com/s3/m/907ff3e9f8c75fbfc77db26e.png)
ROTORK电动执行器操作规程一、就地控制的电动操作1、开机前检查(1)确认手动/自动选择手柄的确脱离手动定位,已经复位于初始位置;(2)确认电源电压与执行器铭牌上的标称相符,即可开启电源;(3)确认电动执行器处于电源连通状态,液晶显示屏的淡黄色背景灯和一个指示阀位的指示灯也将点亮,显示屏上可以看到阀门开启的百分数或行程末端的符号;(4)确认红色选择器,被锁定在LOCAL(现场控制)位置;(5)最后确认该电动执行机构,正确进入待机状态。
2、开启阀门(1)旋启红色选择器于OPEN(2)显示器上红色指示灯闪烁,液晶显示屏上显示●%-OPEN电动执行器驱动阀门处于全开位置3、关闭阀门(1)旋启红色选择器于CLOSE(2)显示器上绿色指示灯闪烁,液晶显示屏上显示●%-CLOSE电动执行器驱动阀门处于全关位置4、停止启闭阀门(1)顺时针选择红色选择器至STOP;(2)显示器上黄色指示灯亮;(3)液晶显示屏上显示××%中间位置或某个位置;(4)电动执行器驱动阀门可停在中间任意位置。
二、就地控制的手动操作1、确认执行器电源已断开,电机已停止转动;2、压下手动/自动手柄,使其处于手动定位;3、旋转手轮挂上离合器;4、松开手柄,手动/自动手柄将回到初始位置,手轮轴上的离合器将保持啮合状态;5、操作者顺时针旋转手轮,可关闭阀门,阀门顶端阀位指示器箭头,与管道气体走向垂直,阀门全关;6、操作者逆时针旋转手轮,可开启阀门,阀门顶端阀位指示器箭头,与管道气体走向平行,阀门全开;7、执行器实施电动操作时,手轮将自动脱离手动操作状态。
三、注意事项远程控制功能的实施全部纳入无锡—张家港输气管道SCADA系统统一控制,不属于本规程实施范。
ROTORK电动阀设定步骤

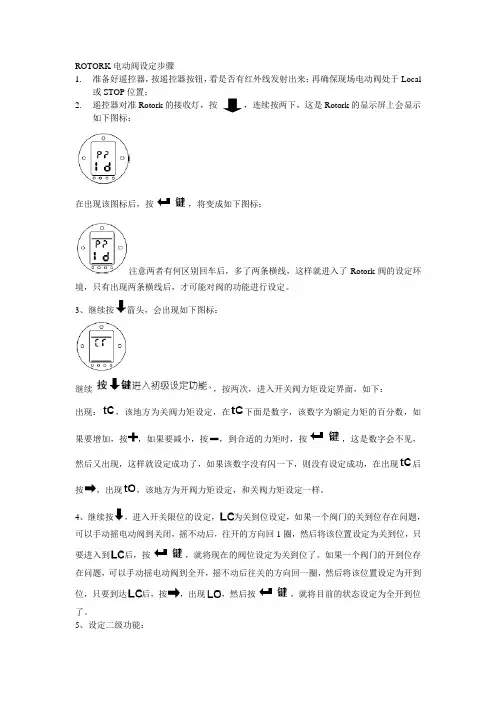

![ROTORK电动阀设定步骤](https://img.taocdn.com/s3/m/2dbf58145f0e7cd1842536b4.png)
ROTORK电动阀设定步骤1.准备好遥控器,按遥控器按钮,看是否有红外线发射出来;再确保现场电动阀处于Local或STOP位置;2.遥控器对准Rotork的接收灯,按,连续按两下,这是Rotork的显示屏上会显示如下图标:在出现该图标后,按,将变成如下图标:注意两者有何区别回车后,多了两条横线,这样就进入了Rotork阀的设定环境,只有出现两条横线后,才可能对阀的功能进行设定。
3、继续按箭头,会出现如下图标:继续,按两次,进入开关阀力矩设定界面,如下:出现:,该地方为关阀力矩设定,在下面是数字,该数字为额定力矩的百分数,如果要增加,按,如果要减小,按,到合适的力矩时,按,这是数字会不见,然后又出现,这样就设定成功了,如果该数字没有闪一下,则没有设定成功,在出现后按,出现,该地方为开阀力矩设定,和关阀力矩设定一样。
4、继续按,进入开关限位的设定,为关到位设定,如果一个阀门的关到位存在问题,可以手动摇电动阀到关闭,摇不动后,往开的方向回1圈,然后将该位置设定为关到位,只要进入到后,按,就将现在的阀位设定为关到位了。
如果一个阀门的开到位存在问题,可以手动摇电动阀到全开,摇不动后往关的方向回一圈,然后将该位置设定为开到位,只要到达后,按,出现,然后按,就将目前的状态设定为全开到位了。
5、设定二级功能:在出现后,按,就进入了二级功能设定,接下来需要设定的功能参见下图:需要将触点S1设定为:关到位,再将该触点方式设定为常开方式,如右图将S2触点设定为:全开到位,同样将该触点方式设定为常开触点,如右图将S3 触点设定为:正在关状态,同样将该触点设定为常开触点。
将S4触点方式功能设定为正在开状态,同样将该触点设定为常开触点。
下面的功能是对ESD功能的设定:只有在PID流程图上与ESD系统相连相关的Rotork电动阀才需要设定该功能。
具体设定为将A1、A3、A4、A5全部设定为NO,如果是放空阀,将A2设定为OP功能,如果不是放空阀,是进出站阀门,设定为CL功能。
罗德克执行器三代说明书

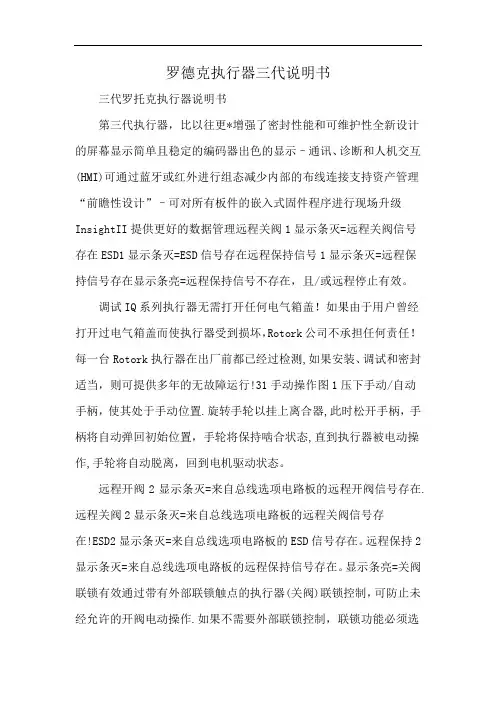

![罗德克执行器三代说明书](https://img.taocdn.com/s3/m/18860a7e26d3240c844769eae009581b6ad9bd5e.png)
罗德克执行器三代说明书三代罗托克执行器说明书第三代执行器,比以往更*增强了密封性能和可维护性全新设计的屏幕显示简单且稳定的编码器出色的显示–通讯、诊断和人机交互(HMI)可通过蓝牙或红外进行组态减少内部的布线连接支持资产管理“前瞻性设计”–可对所有板件的嵌入式固件程序进行现场升级InsightII提供更好的数据管理远程关阀1显示条灭=远程关阀信号存在ESD1显示条灭=ESD信号存在远程保持信号1显示条灭=远程保持信号存在显示条亮=远程保持信号不存在,且/或远程停止有效。
调试IQ系列执行器无需打开任何电气箱盖!如果由于用户曾经打开过电气箱盖而使执行器受到损坏,Rotork公司不承担任何责任!每一台Rotork执行器在出厂前都已经过检测,如果安装、调试和密封适当,则可提供多年的无故障运行!31手动操作图1压下手动/自动手柄,使其处于手动位置.旋转手轮以挂上离合器,此时松开手柄,手柄将自动弹回初始位置,手轮将保持啮合状态,直到执行器被电动操作,手轮将自动脱离,回到电机驱动状态。
远程开阀2显示条灭=来自总线选项电路板的远程开阀信号存在.远程关阀2显示条灭=来自总线选项电路板的远程关阀信号存在!ESD2显示条灭=来自总线选项电路板的ESD信号存在。
远程保持2显示条灭=来自总线选项电路板的远程保持信号存在。
显示条亮=关阀联锁有效通过带有外部联锁触点的执行器(关阀)联锁控制,可防止未经允许的开阀电动操作.如果不需要外部联锁控制,联锁功能必须选择为[OF]!远程控制未选择显示条亮=未选择远程控制显示条灭=选择远程控制就地关阀信号不存在显示条亮=就地关阀信号不存在显示条灭=就地关阀信号存在就地开阀信号不存在显示条亮=就地关阀信号不存在显示条灭=就地关闭信号存在温度保护跳断显示条亮=温度保护跳断执行器电机带有温度保护如果电机过热,温度保护开关将跳断,执行器将停止运行。
ROTORK电动阀设定步骤
![ROTORK电动阀设定步骤](https://img.taocdn.com/s3/m/c478726eb5daa58da0116c175f0e7cd1842518cd.png)
ROTORK电动阀设定步骤第一步:了解阀门和执行器的类型和规格在进行设置之前,了解阀门和执行器的类型和规格对于正确设置非常重要。
需要了解阀门的类型(球阀、蝶阀、闸阀等)、阀门的尺寸和材料,以及执行器的类型和能力等。
第二步:安装执行器首先,确保所有的机械连接已正确安装和连接。
根据执行器的型号和规格,使用适当的支撑和固定装置将执行器安装在阀门上。
第三步:电气连接将执行器的电源线连接到适当的电源。
确保所有的电源线都正确连接,并按照电器图纸上的说明进行连接。
第四步:旋转限位开关设置执行器上通常有两个限位开关,分别对应阀门的全关和全开位置。
根据所需的阀门行程和位置,调整这两个限位开关的位置和角度。
第五步:调整初始位置在设置之前,必须将阀门和执行器手动操作至完全关闭的位置。
通过执行器上的手动操作功能,将阀门手动关闭。
第六步:配置执行器控制器根据系统需求和操作方式,设置执行器控制器的参数。
这些参数可能包括执行器的行程时间、阀门行程的反馈信号、启动和停止模式以及其他相关参数。
根据执行器和控制器的型号和规格,按照相关的操作手册进行配置。
第七步:测试和调整完成以上步骤后,进行测试和调整以确保阀门和执行器的正常工作。
执行器通常具有手动操作功能,可以通过手动操作来检查阀门的行程和操作。
在测试时可以进行一些常规动作,如打开、关闭和调节阀门,以确保执行器和阀门的正常运行。
第八步:记录设置参数在设置完毕后,将所有的设置参数记录下来。
这些设置参数将在以后的操作和维护中非常有用。
以上就是ROTORK电动阀设定的主要步骤。
每个具体的设置过程可能会有所不同,但总体来说,理解阀门和执行器的类型和规格,正确安装执行器,进行电气连接,设置旋转限位开关和初始位置,配置执行器控制器,测试和调整,以及记录设置参数是设置ROTORK电动阀的基本步骤。
ROTORKIQ3调试步骤
![ROTORKIQ3调试步骤](https://img.taocdn.com/s3/m/214efe8759f5f61fb7360b4c2e3f5727a5e924b5.png)
ROTORKIQ3调试步骤调试ROTORKIQ3执行器可以按照以下步骤进行。
1.确保安全:在开始调试之前,首先确保你自身的安全,例如佩戴个人防护装备(安全鞋、安全帽、手套等)。
确保执行器周围没有危险物品,并将操作区域标记出来。
2.检查供电电源和电缆:确保供电电源的电压和频率与执行器的要求相匹配。
检查电缆连接是否牢固,并在需要时更换损坏的电缆。
3.连接控制信号:将控制器(PLC或远程终端单元)与执行器的控制信号接线端子相连。
确保线路连接正确并紧固。
4. 连接上位机:将工程师电脑或者调试终端连接到执行器的通讯接口(例如Modbus、Profibus、HART等)。
确认连接正常,并调整相关通讯参数。
5.参数配置:使用上位机软件或者调试终端软件以及执行器的操作界面,配置执行器的参数,例如控制方式(自动、手动、远程等)、控制信号范围、开度范围等。
6.执行器位置校准:在执行器安装在阀门或其他装置上之前,需要对其位置进行校准。
通过上位机软件或者操作界面选择执行器位置校准功能,并按照提示进行操作。
校准时,执行器会根据设定的开度值或者反馈信号自动调整位置,直至达到准确的位置。
7.设定预设开度:根据实际应用需求,通过上位机软件或者操作界面设定执行器的预设开度。
预设开度是指执行器在工作时所需达到的开度值,通常用于调整控制精度和防止过速或者过冲。
8.动作测试:对执行器进行动作测试,即手动发送控制信号,观察执行器的响应情况。
执行器应该根据控制信号快速、准确地调整到设定的位置。
9.自动控制测试:使用控制器的自动控制功能,通过发送控制信号模拟实际应用场景,观察执行器的响应情况。
确保执行器能够按照设定的开度值进行精确控制,并满足系统的要求。
10.故障诊断:在调试过程中,如果发现执行器无法正常工作或者存在问题,使用故障诊断功能进行故障排查。
根据上位机软件或者操作界面显示的故障信息,进行相应的处理和修复。
11.记录和报告:在执行器调试完成后,将所有的调试参数、测试结果以及故障排查记录保存并制作调试报告。
ROTORK电动执行机构接线与调试
![ROTORK电动执行机构接线与调试](https://img.taocdn.com/s3/m/f98331d1cc22bcd126ff0cc2.png)
一、接线 二、调试
ROTORK电动执行机构接线与调试
一、接线
以下以模拟量(4~20mA)控制的调节阀,顺时针关阀,开关阀为限位方 式为例,说明接线与调试步骤: 拉电后根据需要接线 确认动力电源已拉电,接线前用万用表确认不带电,进行接线: 必接线: 动力电源:1、2、3 内部 24V (-):4—41短接 内部 24V (+):5-39短接 模拟量指令:26+ 27- 模拟量反馈:22+ 23-
”标记与壳体上的“▲”标记正对。
ROTORK电动执行机构接线与调试
2、进入执行器的设定程序 正常操作:按键 注意:只有当屏幕出现两个“设定条”后,才能进行设置操作,不然只能 进行参数浏览。 详细说明: 进入设置模式--口令
ROTORK电动执行机构接线与调试
3、关阀方向设,
ROTORK电动执行机构接线与调试
9、设定开限位:LO 正常操作:在“LC”菜单下, 按 键,显示“LO”,手动 操作阀门至全开位置,再回打 1/2圈,按 键,开限位闪 烁保存。
ROTORK电动执行机构接线与调试
10、放回阀位显示 正常操作:按 键,直至显示阀位。 以下有四种方式可返回阀位显示状态
ROTORK电动执行机构接线与调试
5、开阀方式:C3 正常操作:在“C2”菜单下,按 键, 显示“C3”,按 或 使“C3”参 数显示为“OL”则为限位开,按 键,开阀方式闪烁保存。 详细说明: 执行器可被设定为力矩开 - 用于回座 阀; 限位开 - 非回座。
ROTORK电动执行机构接线与调试
6、关阀力矩设定:tC 正常操作:在“C3”菜单下,按 键, 显示“tC”,按 或 可修改力矩 值,按 键,关力矩闪烁保存。
罗托克IQ3完整中文调试手册
![罗托克IQ3完整中文调试手册](https://img.taocdn.com/s3/m/873beb6a783e0912a2162a25.png)
Action 关阀方式
可将执行器设定成力矩关-用于座阀或限位关-用于非座阀。
有关推荐的设置, 请咨询阀门制造商。 如无阀门制造商说明, 请参见下表:
6
IQ3 状态和监控–章节:设置
2.1 设置–限位(续)
阀门类型 楔式闸阀 截止阀 蝶形阀 直通阀 球阀 旋塞阀 节流阀 水闸 平行滑板 关阀 力矩 力矩 限位 限位 限位 限位 限位 限位 限位 开阀 限位 限位 限位 限位 限位 限位 限位 限位 限位 按下 选择“确认”。 关限位将在当前阀门位置处设置。 如果先前未点亮, 则关闭 的指示灯(默认为绿色–参见 2.2.2)将被打开。 测试:可通过打开执行器,直至指示灯改变颜色,然后移动 至关闭, 直至关限位指示灯在设置的关限位处打开, 确认限 位。 将执行器和阀门移动至关限位。 通过转动打开½至 1 输出转 使其超过限位。
指示通过滚动
或
可以获取
滚动浏览列表,直至所需的功能加亮显示。
选择。下拉列表框将关闭并且所选的功能会被保存 按下 并显示在页面上。 要退出下拉列表而不保存新的设置,则按下 复选框 复选框由或指示。 返回页面。
移动来加亮显示要求的按钮并按下
设置控件 使用了四种类型的设置控件。 当选择了一个功能时, 可使用 下拉列表框、复选框、滑块控件或数值启用更改功能、设置 或数值的能力。
滑块所涵盖的部分是固定的并由其功能确定。
Rotork 设定工具 使用蓝牙连接至执行器
ProRotork 蓝牙®设定工具 Pro
S1 指示位置值的示例如上所示。对于位置%开度指示的 S 触点功能,这是触点改变状态时的中间开度值。 按下 (如适用,输入密码-参见 1.3) 。使用 小或增大数值。 滑块控件是循环的,因此在最小值上按下 指示最大值。当按住 或 或 减
ROTORK调试步骤
![ROTORK调试步骤](https://img.taocdn.com/s3/m/8f6b154133687e21af45a92e.png)
ROTORK执行器-AWT型设备简述ROTORK 执行器的马达具有较大的启动力矩,确保阀门在全关时能够及时打开,除非力矩超出范围或电压太低。
三相交流马达的参数等级为;380V。
热敏开关:为了保护马达,马达绕组中埋入三个热敏开关,开关接点接入马达控制回路,防止电动机升到很高的温度从而保护电动机。
马达温度高于140℃时,热敏开关动作,开关接点断开,电动机跳闸,当温度下降至120℃以后,热敏开关重新闭合,再次启动电动机。
限位开关、力矩开关和可选的位置反馈装置是控制单元的组成部分,阀门的开关位置测量是两个独立的系统,接入控制单元,限位开关:阀门的行程靠电子开关进行控制,两个可调的、往复的机械计数齿轮装置,带动限位开关,当阀门行进到极限位置时,断开电机控制回路。
力矩开关:力矩开关工作在蜗轮部分,力矩开关动作的数值能很容易地在拔盘上设定。
力矩开关作为一个过负荷保护,作用于阀门的整个行程,机械表盘位置指示器:阀门位置指示器是一个可调节的圆盘,带有”OPEN”和”CLOSE”字样,圆盘可以通过一个开关盖上的圆形玻璃观察在手动方式下,限位开关设定和紧急操作是可行的,当执行器在手动方式时,可以进行手动操作,马达驱动被隔离。
当马达启动时,手动操作自动被解除,电动操作期间,手轮是不转动的。
当执行器有特殊的操作要求时,紧急操作是可行的。
调试步骤:1.手动操作阀门至中间位置检查三相电源的转动方向与电动执行器标注的方向是否一致,如果方向是错误的,切断电源,更换U1 和W1 上的两根电源线。
2.手动进行信息传动,分别校对开行程、关行程、开力矩、关力矩,如果与热力配电柜及DCS处显示状态不一至,检查并且改正控制回路3.设定限位开关操作执行器直到阀门到达全关位置,考虑阀门过度转动的可能,关位要留有一定的余度,调节关方向固定螺母,使关限位开关刚好压上即关限位开关动作。
操作执行器直到阀门全开,转回一圈或多于一圈,留有阀门过开的余度,调节开方向固定螺母,使开限位开关刚好压上即开限位开关动作。
Rotork 电动阀调试步骤
![Rotork 电动阀调试步骤](https://img.taocdn.com/s3/m/f1a4176c8e9951e79b8927f4.png)
Rotork电动阀调试帮助一、电动阀透视图二、蓝牙设定器使用键将总是显示程序向下一层菜单的第一个功能使用将总是显示程序同一层菜单向右的功能,并可以循环显示同一层内的功能在设定模式下,或键可以改变设定。
在设定模式下,按键可以将新的设定输入执行器的存储器中同时按下和直接返回主界面三、显示屏幕1.阀位显示阀位和力矩的主段显示。
阀位显示至1个小数位。
2.模拟评分法当选择模拟力矩(额定值的百分比)或定位(%位置/设定位值)主屏幕时,使用0%^-100%的比例显示。
3.红外线LED使用于旧型号的设定器,发起蓝牙无线技术的数据连接。
4.双位置LED包括2个黄色指示中间位置和2个颜色(红/绿)指示行程终端。
5.蓝牙指示LED双亮度LED,用于指示无线蓝牙技术的有效连接。
6.报警图标用于显示阀门、控制及执行器报警。
在主显示屏上方带有该报警指示的故障文字说明。
7.电池报警图标此图标在电池电量低或电池没电时显示,上述文字显示屏同时显示"Battery low"(电池电量低)或"Battery Flat"(电池没电)。
8.红外图标此图标在有红外线通讯时闪烁。
按下按键时,LED也闪烁。
9.开度百分比图标当显示整数开度值时10.通电后,LCD白色背景灯将点亮,在所有亮度对比条件下均有最佳视觉效果。
为了显示更多阀位指示,默认情况下,LCD两侧的LED指示灯用于指示全关(绿色)、行程中间(黄色)和全开(红色)。
这些LED可在设定菜单中进行全部设置或订购时根据要求进行设置。
四、设定菜单注:必须输入正确的口令,才能进入设定模式进行设定和调整执行器的功能。
工厂设定的口令默认为{1d}限位Limits设定:一、关阀设定1、关阀方向C1:该功能设定关阀的方向。
手动操作执行器和阀门以确定关阀方向。
按下键以选择“CloseSettings"(关设定)中“Direction"(方向)功能。
rotork电动阀调试步骤(1)
![rotork电动阀调试步骤(1)](https://img.taocdn.com/s3/m/ed1345df84868762caaed5c7.png)
Rotork电动阀调试帮助一、电动阀透视图二、蓝牙设定器使用键将总是显示程序向下一层菜单的第一个功能使用将总是显示程序同一层菜单向右的功能,并可以循环显示同一层内的功能在设定模式下,或键可以改变设定。
在设定模式下,按键可以将新的设定输入执行器的存储器中同时按下和直接返回主界面三、显示屏幕1.阀位显示阀位和力矩的主段显示。
阀位显示至1个小数位。
2.模拟评分法当选择模拟力矩(额定值的百分比)或定位(%位置/设定位值)主屏幕时,使用0%^-100%的比例显示。
3.红外线LED使用于旧型号的设定器,发起蓝牙无线技术的数据连接。
4.双位置LED包括2个黄色指示中间位置和2个颜色(红/绿)指示行程终端。
5.蓝牙指示LED双亮度LED,用于指示无线蓝牙技术的有效连接。
6.报警图标用于显示阀门、控制及执行器报警。
在主显示屏上方带有该报警指示的故障文字说明。
7.电池报警图标此图标在电池电量低或电池没电时显示,上述文字显示屏同时显示"Batterylow"(电池电量低)或"Battery Flat"(电池没电)。
8.红外图标此图标在有红外线通讯时闪烁。
按下按键时,LED也闪烁。
9.开度百分比图标当显示整数开度值时10.通电后,LCD白色背景灯将点亮,在所有亮度对比条件下均有最佳视觉效果。
为了显示更多阀位指示,默认情况下,LCD两侧的LED指示灯用于指示全关(绿色)、行程中间(黄色)和全开(红色)。
这些LED可在设定菜单中进行全部设置或订购时根据要求进行设置。
四、设定菜单注:必须输入正确的口令,才能进入设定模式进行设定和调整执行器的功能。
工厂设定的口令默认为{1d}限位Limits设定:一、关阀设定1、关阀方向 C1:该功能设定关阀的方向。
手动操作执行器和阀门以确定关阀方向。
按下键以选择“CloseSettings"(关设定)中“Direction"(方向)功能。
Rotork电动执行机构调试步骤
![Rotork电动执行机构调试步骤](https://img.taocdn.com/s3/m/dcdef026b80d6c85ec3a87c24028915f804d84b6.png)
Rotork 电动执行机构调试步骤电动执行机构调试步骤1 设定开关阀门方式设定开关阀门方式首先将执行机构上的红色旋钮转到停止位置首先将执行机构上的红色旋钮转到停止位置(或就地位置)(或就地位置),然后用遥控器进入设定和调整执行器的功能菜单,找到C2(关阀方式)这个菜单,然后在这个菜单下找到CT (Closeon Torque 用力矩关闭阀门;Close on Limit 用限位关闭阀门)用限位关闭阀门) 这个选项,然后确认,这样关阀的的方式就变为了力矩关。
开阀的方式同上,它的菜单为C3,找到OL ,然后确认就OK 了。
了。
2 设定开关阀门的位置设定开关阀门的位置首先将执行机构上的红色旋钮转到就地位置,在设定和调整执行器的功能菜单下找到LC (Set CloseTorque Move to Close ) 设定关位菜单,然后顺时针旋动执行机构上的黑色旋钮,阀门会向下运动直到停止,这时用遥控确认一下,这样阀门的关闭位置就定好了。
定好了。
此时将阀门的行程指示牌和阀门的关闭位置对齐。
此时将阀门的行程指示牌和阀门的关闭位置对齐。
再找到LO(SetOpen Limit Move to Open)设定开位菜单,然后逆时针旋动执行机构上的黑色旋钮,阀门会向上运动,当阀门移动到行程指示盘的全开位置时旋动执行机构上的黑色旋钮到停止位置。
此时用遥控器确认一下,开位就确定好了。
置。
此时用遥控器确认一下,开位就确定好了。
3 锁紧行程螺母锁紧行程螺母旋动执行机构上的黑色旋钮让阀门运行到全关位置,将行程螺母旋到最下面,然后再往上退三分之一圈,然后锁死就行了。
最后将手轮中心密封盖用聚四氟乙烯带密封并完全上紧,确保执行机构中心套筒内不进水。
最后将执行机构上的红色旋钮旋转到远方位置,并用挂锁锁定就行了。
位置,并用挂锁锁定就行了。
注意事项:电动切手动的时候,把红色旋钮打到停止(stop)位置,然后将手/电动切换手柄切到手动位置,然后操作手轮然后将手/电动切换手柄切到手动位置,然后操作手轮。
Rotork 电动阀调试步骤
![Rotork 电动阀调试步骤](https://img.taocdn.com/s3/m/66b2d942b14e852458fb57f2.png)
Rotork电动阀调试帮助一、电动阀透视图二、蓝牙设定器使用键将总是显示程序向下一层菜单的第一个功能使用将总是显示程序同一层菜单向右的功能,并可以循环显示同一层内的功能在设定模式下,或键可以改变设定。
在设定模式下,按键可以将新的设定输入执行器的存储器中同时按下和直接返回主界面三、显示屏幕1.阀位显示阀位和力矩的主段显示。
阀位显示至1个小数位。
2.模拟评分法当选择模拟力矩(额定值的百分比)或定位(%位置/设定位值)主屏幕时,使用0%^-100%的比例显示。
3.红外线LED使用于旧型号的设定器,发起蓝牙无线技术的数据连接。
4.双位置LED包括2个黄色指示中间位置和2个颜色(红/绿)指示行程终端。
5.蓝牙指示LED双亮度LED,用于指示无线蓝牙技术的有效连接。
6.报警图标用于显示阀门、控制及执行器报警。
在主显示屏上方带有该报警指示的故障文字说明。
7.电池报警图标此图标在电池电量低或电池没电时显示,上述文字显示屏同时显示"Battery low"(电池电量低)或"Battery Flat"(电池没电)。
8.红外图标此图标在有红外线通讯时闪烁。
按下按键时,LED也闪烁。
9.开度百分比图标当显示整数开度值时10.通电后,LCD白色背景灯将点亮,在所有亮度对比条件下均有最佳视觉效果。
为了显示更多阀位指示,默认情况下,LCD两侧的LED指示灯用于指示全关(绿色)、行程中间(黄色)和全开(红色)。
这些LED可在设定菜单中进行全部设置或订购时根据要求进行设置。
四、设定菜单注:必须输入正确的口令,才能进入设定模式进行设定和调整执行器的功能。
工厂设定的口令默认为{1d}限位Limits设定:一、关阀设定1、关阀方向C1:该功能设定关阀的方向。
手动操作执行器和阀门以确定关阀方向。
按下键以选择“CloseSettings"(关设定)中“Direction"(方向)功能。
ROTORK IQ3调试步骤
![ROTORK IQ3调试步骤](https://img.taocdn.com/s3/m/71965f5bcc175527072208c2.png)
ROTORK IQ3调试步骤 2、设置菜单
ROTORK IQ3调试步骤
三、参数设置步骤
1、关阀方向设置
ROTORK IQ3调试步骤 关设置
ROTORK IQ3调试步骤 4、关限位设置
ROTORK IQ3调试步骤 5、开阀方式设置
首次选择一个功能时,会要求输入密码。一旦 正确输入, 在执行器设定会话期间,即可无需重新 输入密码而进行其 他更改。
当将执行器选择至就地或停止并选择了任何设 置功能时,将会显示密码屏幕:会显示出厂设置的 默认密码 ROTORK 并且“OK”按钮会 加亮显示。
ROTORK IQ3调试步骤
三、页面说明及设置菜单
进入控制指令设置菜单后,将控制源1:CtrlSource1设置为Disable,控制源 2:CtrlSource2设置为Disable,控制选择:CtrlSelection 设置为Hardwired。
ROTORK IQ3调试步骤 一、设定器说明 二、密码安全 三、页面说明及设置菜单 四、参数设置步骤
ROTORK IQ3调试步骤
一、设定器说明
ROTORK IQ3调试步骤
二、密码安全
当将执行器设置为远程、停止或就地时,可查 看菜单、页面 设置。要更改设置,必须使用红色选 择钮将执行器选择至就地或停止,并且必须输入正 确的密码。
ROTORK IQ3调试步骤 6、力矩开设置
ROTORK IQ3调试步骤 7、开限位设置
ROTORK IQ3调试步骤
8、控制指令设置 该电动执行机构默认设置为模拟量控制的调阀。当使用该执行机构作
为开关量控制的调阀时,除了接线按照开关量调阀进行接线外,需要修改 相应控制指令设置。
ROTORK IQ3调试步骤
Autork(Rotork)电动门调试标准步骤
![Autork(Rotork)电动门调试标准步骤](https://img.taocdn.com/s3/m/f06a743787c24028915fc3f8.png)
AUTORK(ROTORK)电动门调试标准步骤1、检查接线2、始终注意屏幕有无报警3、检查阀门机械位置指示器与电动头位置指示器、液晶显示等是否一致4、观察阀门手动或电动动作正常,无异常现象。
5、检查初级菜单:关阀方向(一般顺时针关C)、关阀方式(一般限位关LC)、开阀方式(一般限位开LO)、关阀力矩(TC推荐80%以上)、开阀力矩(TO 推荐80%以上)6、定全关位:阀门动作至全关位,直行程用手感确定全关后再回转1/8手轮定为全关位。
注意关阀必须要关紧但又不至于让力矩动作,或太紧导致热态后易卡死。
7、定全开位:阀门动作至全开位,直行程用手感确定全开后再回转1/4手轮定为全开位。
8、角行程需进入执行机构里面确定阀是否真实关到位、开到位;连杆长度是否合适。
9、二级菜单一般定为默认值,不推荐改变。
关到位r1-CL-0%-NO,开到位r2-OP-99%-NO,远控位r3-rE-20%-NO,故障r4-AA-20%-NO。
ROTORK开关阀的所有的设置步骤:第一步:先检查接线是否正确,以及现场阀门情况。
ROTORK开关阀一般情况接线方式:接电源:1,2,3;E:地线。
短接:4,36短接:5,34 (为点动:触点,即按钮按下接通;)短接,长信号(即按钮一直按下,只需将线接到5号端子上,34号端子空着不接线)不短接。
注:点动:如果铭牌是总线控制的当作开关型用就不需要短接。
如果要将总线型改为开关型,则必须将OD(远程控制源)设定成RE。
关阀:5,33 开阀:5,355公共端反馈:①关到位:6、7;②开到位:8、9。
42,43(或42、44):接远程或者就地线。
(远程和就地,只需要接一组)可以旋动红设按钮(例如红色按钮打到就地,若再用万用表测量42、43,万用表有蜂鸣声,说明这一组是就地。
)10、11,12、13:接故障报警,这两组可任意接一组线(根据用户要求)。
所有参数设定完毕后用万用表指针短接一下34和33号端子,就可实现远程控制。
ROTORK3代调试步骤
![ROTORK3代调试步骤](https://img.taocdn.com/s3/m/cffe60c71711cc7930b716a3.png)
1. 第一步初始界面,调试时需要把切换开关打到现场就地位置,按初始界面,显示界面如图中所示Limits 主要进行阀门开关方式,开关限位,以及扭矩的设定Indication 主要设定LED显示和开关触点Control 就地跟远程控制一些参数设定ESD ESD参数设定Security 密码设定Defaults 恢复出厂设定2.阀位设定,选择图中Limits,按进入关限位调试界面,Direction 开关方向,默认ClockActiom 开关方式 Limit 限位 Torque 力矩Torque 开关阀力矩值的设定Set Limit 设定开关限位进入该界面后,按选择菜单,Direction 默认Clock,按下“”键以选择“ Close Settings”(关设定)中“Direction”方向)功能。
用或进行选择。
按下键进行确认。
Action 选项选择Limit按下“”键以选择界面,用或进行选择,按下键进行确认。
Torque 力矩值选择60%左右,这个跟阀门实际需要的扭矩为准,按下“”键以选择界面,用或进行增减,按下键进行确认。
Set Limit首先将电动头涡轮箱出的2个限位螺栓松出,按下遥控器“”键以选择界面,首先设定阀门关限位将执行器和阀门动作至全关位置后(可以手轮顺时针转动,手轮上有指示),手轮在往开方向回半圈到一圈,然后电动头涡轮箱上面的螺栓(靠近电动头)往里面拧,直到顶住后往外退出1-2圈,锁紧螺母,按下键进行确认关阀限位。
设定阀门开限位:将执行器和阀门动作至全开位置后(可以手轮逆时针转动,手轮上有指示),手轮在往关方向回半圈到一圈,然后电动头涡轮箱下面的螺栓(底部的)往里面拧,直到顶住后往外退出1-2圈,锁紧螺母,按下键进行确认开阀限位。
3.Indication主要设定LED显示和开关触点开关触点按下“”键以选择界面,用或进行增减,按下键进行确认。
LED 显示4.Control 就地跟远程控制一些参数设定就地参数设定 Maintained 保持远程控制参数设定5.Security 密码设定6.Defaults 恢复出厂设定(注:可编辑下载,若有不当之处,请指正,谢谢!)。
英国rotork电动门调试注意事项
![英国rotork电动门调试注意事项](https://img.taocdn.com/s3/m/91cc6cd7b14e852458fb5724.png)
注意事项
1、
必须接线正确。
2、
阀门的一、二级设定很重要。
3、
开、关阀门的力矩设定,一般是开力矩大于关力矩,假设阀门的开、关力矩设定值,仍然不能达到理想状态,需要把阀门的力矩设定值设定为额定值。
4、
如果是电动门,只需一级设定。
如果是调门,则必须进行一、二级设定。
5、
阀门要想在就地自保持,则把3.3节的A6改为on
6、调门必须根据3。
6设定以下几项:
OF
on
辅助功能开
OI
HI (LO)
大信号开门(大信号关门)
FI
I
(U)
接受电流信号(电压信号)
Fr
20
为4---20 ma 控制
Od
op
远程控制
Or
on
就地遥控
Fd
12
死区
7、如果阀门加4---20ma信号不动。
则在FL状态下,把阀门全关加4ma信号,按确认键即可确定关位;在FH状态下,把阀门全开加20ma信
号,按确认键即可确定开位;这样阀门就可以运行了。
