顶管施工报验资料
排水管道、顶管工程全套工序报验资料、检测资料及竣工验收资料

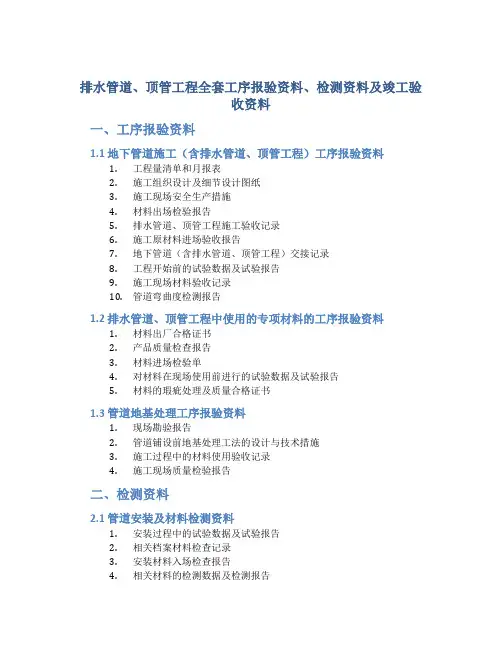

排水管道、顶管工程全套工序报验资料、检测资料及竣工验收资料一、工序报验资料1.1 地下管道施工（含排水管道、顶管工程）工序报验资料1.工程量清单和月报表2.施工组织设计及细节设计图纸3.施工现场安全生产措施4.材料出场检验报告5.排水管道、顶管工程施工验收记录6.施工原材料进场验收报告7.地下管道（含排水管道、顶管工程）交接记录8.工程开始前的试验数据及试验报告9.施工现场材料验收记录10.管道弯曲度检测报告1.2 排水管道、顶管工程中使用的专项材料的工序报验资料1.材料出厂合格证书2.产品质量检查报告3.材料进场检验单4.对材料在现场使用前进行的试验数据及试验报告5.材料的瑕疵处理及质量合格证书1.3 管道地基处理工序报验资料1.现场勘验报告2.管道铺设前地基处理工法的设计与技术措施3.施工过程中的材料使用验收记录4.施工现场质量检验报告二、检测资料2.1 管道安装及材料检测资料1.安装过程中的试验数据及试验报告2.相关档案材料检查记录3.安装材料入场检查报告4.相关材料的检测数据及检测报告5.材料及工程施工过程中的检查、验收记录6.建设记录2.2 排水管道、顶管工程验收检测资料1.质量验收资料及检测报告2.管道水压试验和空气测试数据报告3.管道、阀门、附件、沟槽、卫生器具、泵、井的检查、验收报告4.管道内外清洗记录5.弯管、三通、异径管、承插式修补插件等管件弯曲度的实测记录三、竣工验收资料3.1 管道安装竣工验收资料1.管道竣工验收表2.管道安装过程的验收记录3.管道防腐及防腐检测报告4.管道水压试验和空气测试数据报告3.2 排水管道、顶管工程竣工验收资料1.管道、附件、沟槽、井等的竣工验收记录2.管道内外清洗记录3.排水管道、顶管工程运行试验及试运行记录4.相关的质量资料，如医院用水情况等相关资料5.竣工验收资料中的其他相关档案资料四、以上是排水管道、顶管工程全套工序报验资料、检测资料及竣工验收资料的详细内容，这份全套工序报验资料、检测资料及竣工验收资料对管道工程的验收和完工提供了严格的标准和规范，能够保证施工质量，增强工程的可靠性和稳定性，提升项目信誉度和声誉，是企业管理的有力手段。
顶管工程施工检查验收表
其他
验收结论
验收日期： 年 月 日
施工单位
（签名）
安全负责人
项目负责人
监理单位
（签名）
监理工程师
总监理工程师

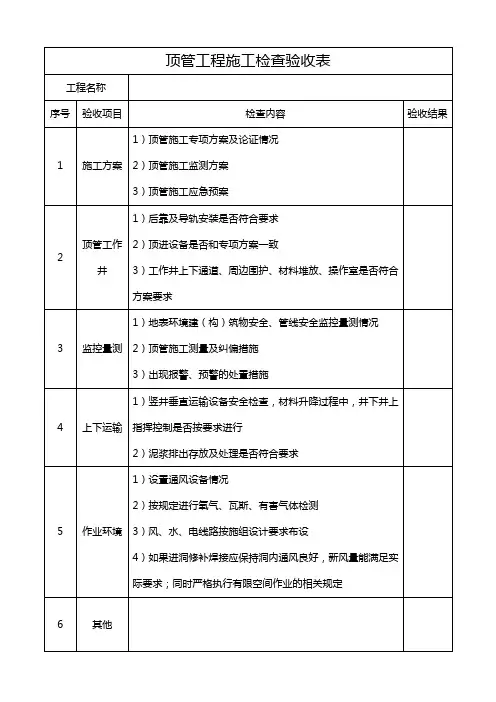

顶管工程施工检查验收表
工程名称
序号
验收项目
检查内容
验收结果
1
施工方案
1）顶管施工专项方案及论证情况
2）顶管施工监测方案
3）顶管施工应急预案
2
顶管工作井
1）后靠及导轨安装是否符合要求
2）顶进设备是否和专项方案一致
3）工作井上下通道、周边围护、材料堆放、操作室是否符合方案要求
3
监控量测
1）地表环境建（构）筑物安全、管线安全监控量测情况
2）顶管施工测量及纠偏措施
3）出现报警、预警的处置措施
4
上下运输
1）竖井垂直运输设备安全检查，材料升降过程中，井下井上指挥控制是否按要求进行
2）泥浆排出存放及处理是否符合要求
5
作业ቤተ መጻሕፍቲ ባይዱ境
1）设置通风设备情况
2）按规定进行氧气、瓦斯、有害气体检测
3）风、水、电线路按施组设计要求布设
4）如果进洞修补焊接应保持洞内通风良好，新风量能满足实际要求；同时严格执行有限空间作业的相关规定
顶管施工验收内容
顶管施工验收内容1.1验收内容1.1.1基坑开挖支护验收内容1.1.1.1基坑开挖验收要求根据现行国家标准《建筑地基基础工程施工质量验收标准》（GB50202-2018）9.2.5章节规定，基坑开挖验收标准详见下表。
表1.1-1基坑土方开挖质量检验标准一览表1.1.1.2基坑支护验收要求沟槽支护应符合现行国家标准《建筑地基基础工程施工质量验收标准》GB50202的相关规定，对于撑板、钢板桩支撑还应符合下列规定：表 1.1-2土方基槽（坑）支护施工质量标准1.1.1.3基坑降水验收要求本工程采用集水明排降水方式。
根据现行国家标准《建筑地基基础工程施工质量验收标准》（GB50202-2018）7.3章节规定：采用集水明排的基坑，应检验排水沟、集水井的尺寸。
排水时集水井内水位应低于设计要求水位不小于0.5m。
1.1.2顶管施工验收内容1.1.2.1顶管施工质量验收内容根据现行标准《给水排水工程顶管技术规程》（CECS 246-2008）要求，顶管施工质量应符合下列要求：（1）管内清洁，管节无破损；（2）顶管段验收主要包括“管道轴线偏差”、“管间错口”和“顶管段闭水试验”，其中管道轴线偏差验收的标准为顶管的允许误差：表1.1-3顶管允许偏差一览表（3）钢管道的接口应填料饱满、密实，且与管节接口内侧表面齐平，接口套环对正管缝、贴紧，不脱落；（4）顶管施工时地面沉降量应符合6.4章节相关要求；（5）顶管施工其他质量要求见6.3章节技术措施。
1.1.2.2管材拼装验收内容根据现行标准《顶管工程施工规程》（DG/TJ08-2049-2016）第10章要求，管材拼装要求详见下表。
表1.1-4钢管拼装几何尺寸允许偏差(mm)注：D0—公称内径；t—管壁厚度；l—管节长度；D3—插口端凹槽处(粘止水橡胶密封圈)外径；D4—插口端外径；D5—钢承口内径；L4—插口端长度；L5—钢承口端长度。
表1.1-5钢管端面倾斜允许偏差(mm)。
顶管施工报验
顶管施工报验公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]工作坑开挖工程报验申请表工程名称：新蔡县城区污水管网新建工程项目三标段本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。
隐蔽工程检查验收记录工序质量评定表施工项目技术负责人：施工员：质检员：年月日顶管管道施工工程报验申请表工程名称：新蔡县城区污水管网新建工程项目三标段本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。
顶管管道施工检验批质量验收记录表顶管管道施工质量验收标准（GB 50268-2008）6.7.3顶管管道应符合下列规定：主控项目1 管节及附件等工程材料的产品质量应符合国家有关标准的规定和设计要求；检查方法：检查产品质量合格证明书、各项性能检验报告，检查产品制造原材料质量保证资料；检查产品进场验收记录。
2接口橡胶圈安装位置正确，无位移、脱落现象；钢管的接口焊接质量应符合本规范第5章的相关规定，焊缝无损探伤检验符合设计要求；检查方法：逐个接口观察；检查钢管接口焊接检验报告。
3 无压管道的管底坡度无明显反坡现象；曲线顶管的实际曲率半径符合设计要求；检查方法：观察；检查顶进施工记录、测量记录。
4 管道接口端部应无破损、顶裂现象，接口处无滴漏；检查方法：逐节观察，其中渗漏水程度检查按本规范附录F 第F．0．3条执行。
一般项目5 管道内应线形平顺、无突变、变形现象；一般缺陷部位，应修补密实、表面光洁；管道无明显渗水和水珠现象；检查方法：按本规范附录F第F．0．3条、附录G的规定逐节观察。
6 管道与工作井出、进洞口的间隙连接牢固，洞口无渗漏水；检查方法：观察每个洞口。
7 钢管防腐层及焊缝处的外防腐层及内防腐层质量验收合格；检查方法：观察；按本规范第5章的相关规定进行检查。
8 有内防腐层的钢筋混凝土管道，防腐层应完整、附着紧密；检查方法：观察。
9 管道内应清洁，无杂物、油污；检查方法：观察。
顶管施工报验资料
工作坑开挖工程报验申请表工程名称：新蔡县城区污水管网新建工程项目三标段本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。
隐蔽工程检查验收记录工序质量评定表工程名称：新蔡县城区污水管网新建工程项目三标段工序名称：工作坑桩号位置：开源大道至泵房管径：800施工项目技术负责人：施工员：质检员：年月日顶管管道施工工程报验申请表工程名称：新蔡县城区污水管网新建工程项目三标段本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。
顶管管道施工检验批质量验收记录表顶管管道施工质量验收标准（GB 50268-2008）6.7.3顶管管道应符合下列规定：主控项目1 管节及附件等工程材料的产品质量应符合国家有关标准的规定和设计要求；检查方法：检查产品质量合格证明书、各项性能检验报告，检查产品制造原材料质量保证资料；检查产品进场验收记录。
2接口橡胶圈安装位置正确，无位移、脱落现象；钢管的接口焊接质量应符合本规范第5章的相关规定，焊缝无损探伤检验符合设计要求；检查方法：逐个接口观察；检查钢管接口焊接检验报告。
3 无压管道的管底坡度无明显反坡现象；曲线顶管的实际曲率半径符合设计要求；检查方法：观察；检查顶进施工记录、测量记录。
4 管道接口端部应无破损、顶裂现象，接口处无滴漏；检查方法：逐节观察，其中渗漏水程度检查按本规范附录F 第F．0．3条执行。
一般项目5 管道内应线形平顺、无突变、变形现象；一般缺陷部位，应修补密实、表面光洁；管道无明显渗水和水珠现象；检查方法：按本规范附录F第F．0．3条、附录G的规定逐节观察。
6 管道与工作井出、进洞口的间隙连接牢固，洞口无渗漏水；检查方法：观察每个洞口。
7 钢管防腐层及焊缝处的外防腐层及内防腐层质量验收合格；检查方法：观察；按本规范第5章的相关规定进行检查。
8 有内防腐层的钢筋混凝土管道，防腐层应完整、附着紧密；检查方法：观察。
9 管道内应清洁，无杂物、油污；检查方法：观察。
排水管道顶管工程工序报验资料检测资料及竣工验收资料

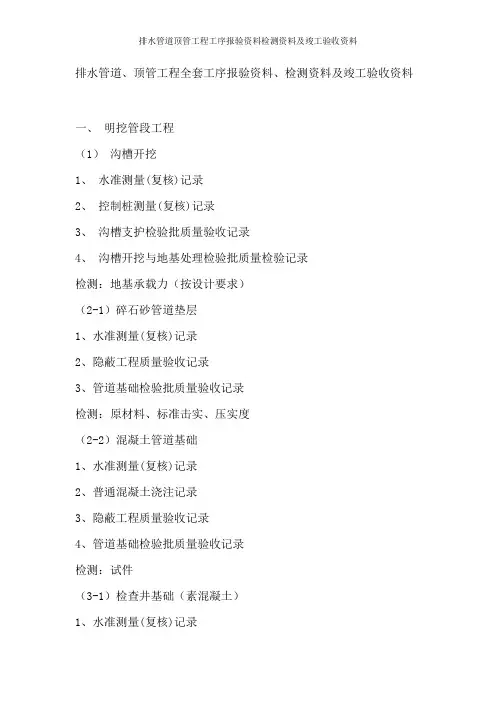

排水管道、顶管工程全套工序报验资料、检测资料及竣工验收资料一、明挖管段工程（1）沟槽开挖1、水准测量(复核)记录2、控制桩测量(复核)记录3、沟槽支护检验批质量验收记录4、沟槽开挖与地基处理检验批质量检验记录检测：地基承载力（按设计要求）（2-1）碎石砂管道垫层1、水准测量(复核)记录2、隐蔽工程质量验收记录3、管道基础检验批质量验收记录检测：原材料、标准击实、压实度（2-2）混凝土管道基础1、水准测量(复核)记录2、普通混凝土浇注记录3、隐蔽工程质量验收记录4、管道基础检验批质量验收记录检测：试件（3-1）检查井基础（素混凝土）1、水准测量(复核)记录2、普通混凝土浇注记录3、隐蔽工程质量验收记录检测：试件（3-2）检查井（砌体结构）1、水准测量(复核)记录2、隐蔽工程质量验收记录3、井室检验批质量验收记录检测：原材、砂浆配合比、砂浆试件（4-1）管道铺设（化学建材管）1、水准测量(复核)记录2、控制桩测量(复核)记录3、隐蔽工程质量验收记录4、化学建材管接口连接检验批质量验收记录5、管道铺设检验批质量验收记录检测：原材、闭水试验、CCTV（4-2）管道铺设（混凝土管）1、水准测量(复核)记录2、控制桩测量(复核)记录3、隐蔽工程质量验收记录4、钢筋混凝土管、预（自）应力混凝土管、预应力钢筒混凝土接口检验批质量验收记录5、管道铺设检验批质量验收记录检测：原材、闭水试验、CCTV（4-3）管道铺设（钢管）1、水准测量(复核)记录2、控制桩测量(复核)记录3、隐蔽工程质量验收记录4、钢管接口连接检验批质量验收记录5、钢管内防腐层检验批质量验收记录6、钢管外防腐层检验批质量验收记录7、管道铺设检验批质量验收记录表检测：原材、闭水试验、焊缝检测、防腐厚度检测（5）管道回填1、回填施工记录表2、管道沟槽回填检验批质量验收记录检测：原材料、标准击实、压实度三、顶管工程（1）搅拌桩施工1、隐蔽工程质量检验记录2、深层搅拌桩施工记录检测：原材料、配合比、抽芯、压板（2）基坑开挖1、水准测量(复核)记录2、控制桩测量(复核)记录3、给排水构筑物基坑开挖检验批质量验收记录工作接收井井壁（逆作法）（3）钢筋混凝土井壁1、隐蔽工程质量验收记录2、给排水构筑物钢筋检验批质量验收记录（一）3、给排水构筑物钢筋检验批质量验收记录（二）4、普通混凝土浇注记录5、给排水构筑物现浇混凝土检验批质量验收记录6、给排水构筑物模板检验批质量验收记录检测：试件（抗压、抗渗--按图纸要求是否留置）（4）封底1、水准测量(复核)记录2、普通混凝土浇注记录3、隐蔽工程质量验收记录4、给排水构筑物沉井下沉及封底检验批质量验收记录检测：试件底板（5）钢筋混凝土底板1、水准测量(复核)记录2、隐蔽工程质量验收记录3、给排水构筑物钢筋检验批质量验收记录（一）4、给排水构筑物钢筋检验批质量验收记录（二）5、普通混凝土浇注记录6、给排水构筑物现浇混凝土检验批质量验收记录检测：试件（抗压、抗渗--按图纸要求是否留置）（6）顶管顶进1、水准测量(复核)记录1、控制桩测量(复核)记录2、隐蔽工程质量验收记录3、顶管工程顶进记录4、钢筋混凝土管、预（自）应力混凝土管、预应力钢筒混凝土接口检验批质量验收记录5、顶管管道检验批质量验收记录（一）6、顶管管道检验批质量验收记录（二）检测：原材、闭水试验、CCTV（5）钢筋混凝土盖板1、水准测量(复核)记录2、隐蔽工程质量验收记录3、给排水构筑物钢筋检验批质量验收记录（一）4、给排水构筑物钢筋检验批质量验收记录（二）5、普通混凝土浇注记录6、给排水构筑物现浇混凝土检验批质量验收记录7、给排水构筑物模板检验批质量验收记录检测：试件（抗压、抗渗--按图纸要求是否留置）（6）基坑回填1、回填施工记录表2、给排水构筑物基坑回填检验批质量验收记录检测：原材料、标准击实、压实度五、工程完工后相关汇总验收（一）、分部分项验收1、分部工程检验汇总表2、分项工程质量验收记录3、分部(子分部)工程质量验收记录（二）、相关试验报告汇总评定1、压实度检验汇总表2、试验汇总表3、混凝土或砂浆试块留置情况及强度检查汇总表4、混凝土试块抗压强度检验评定表5、砌筑砂浆试块抗压强度检验评定表（三）、竣工验收1、工程质量验收计划书2、质量评估报告3、给水排水管道工程外观质量检查记录4、给水排水管道工程实体质量检查记录5、单位（子单位）工程质量控制资料核查记录6、给水排水管道工程安全和功能检验资料核查及主要功能抽查记录7、勘察文件质量检查报告8、设计文件质量检查报告9、单位工程施工安全评价书10、市政基础设施工程质量保修书11、单位(子单位)工程质量竣工验收记录12、工程竣工验收报告13、竣工验收备案表14、建设工程档案验收合格证15、竣工报告16、施工总结。
施工单位报验资料+试验资料全部
施工单位报验资料+试验资料全部（报监理单位）施工单位报验报审资料一、进场准备1、工程开工报告、施工许可证、施工组织设计、材料、设备报审。
2、碗配合比设计、材料送检。
3、开工现场验收。
临时设施（方案）、安全和文明施工准备。
4、工程测量定位记录二、其他报验收资名细：建筑工程基本情况表建设批文材料（向建设单位所要的立向批文）建设匸程规划许可证（向建设单位所耍的规划许可证）建设工程中标通知书（向建设单位所要的中标通知书）施匸合同（向建设单位所耍的施工合同）监理合同（向监理单位所要的监理合同）建设单位资质、人员证书复印件项目监理机构及相关证书复印件设计单位资质、人员证书复印件勘察单位资质、人员证书复印件项目施工机构及相关证书复印件（包括资质证书、人员上岗证（施工员、预算员、质检员、安全员、材料员、劳保员、测量员、取样员、资料员、排水、暖气、电气工程师、项目经理）图纸会审记录及设计变更文件设计文件及开工前设计变更施匚现场质量管理检査记录及附表1、质量责任制一揽表2、主要专业工种操作上岗证书（塔吊、架子工、龙门架、电焊工、对焊工、直罗纹、电渣焊工）3、分包单位的资质合同4、施工图审查情况（施工图审查合格证书）5、地质勘察文件6、施工组织设计、施工方案及审批施匸检验批顺序1、工程测量定位记录2、土方开挖检验批3、基础验槽记录4、地基处理检验批记录5、垫层（模板安装、开盘鉴定、混凝土施工、配合比及原材料、模板拆除）6、基础梁（施工测量放线、钢筋加工、钢筋安装、模板安装、开盘鉴定、混凝土施工、配合比及原材料、模板拆除）7、基础回填土（土方回填检验批）8、一层柱（施工测量放线、钢筋加工、钢筋安装、模板安装、开盘鉴定、混凝土施工、配合比及原材料、模板拆除）9、一层梁板楼梯（（施工测量放线、钢筋加工、钢筋安装、模板安装、开盘鉴定、混凝土施工、配合比及原材料、模板拆除）10、后浇带（模板安装、开盘鉴定、混凝土施工、配合比及原材料、模板拆除）实验室资料施工单位试验报审资料一、试验资料1、土：分为原土试验、土击实试验环刀取样填方工程环刀取样部位应在每层圧实后的下半部柱基回填：抽查柱基总数的10%,但不少于5个基槽和管沟回填：每层按长度20~50m取样一组但不少于一组（3个）场地平整填方：每层按长度400~900m2取样一组但不少丁-一组（3个）基坑和室内回填：按100~500m2取样一组但不少一组（3个）土壤质量按土样种类取样每种土样取20kgo2、水泥、粉煤灰：水泥同厂家、同等级、同品种、同批号1L连续进场的水泥，袋装不超过200T为一批, 散装不超过500T为一批，每批抽样不少于1次。
顶管工序资料3
15%厚度且≤20
10
钢筋混凝土管曲线顶管相邻管间接口的最大间隙与最小间隙之差
≤△S
11
钢管。玻璃钢管道竖向变形
≤0.03Di
12
对顶时两端错口
50
一般项目平均合格率（%）
施工单位检查评定结果
项目专业质量检查员：年月日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）年月日
3
钢管的接口焊接质量应符合GB50268—2008第五章的相关规定，焊缝无损探伤检验符合设计要求
4
无压管道的管底坡度无明显反坡现象；曲线顶管的实际曲率半径符合设计要求
5
管道接口端部应无破损、顶裂现象，接口处无滴漏
检查项目
质量要求，允许偏差或允许值（㎜）
检查结果/实测点偏差值或实测值
1
2
3
4
5
6
7
8
应测
4、直线顶管水平轴线顶进长度＜300m顶进长度＜300mDi＜1500m
5、曲线顶管水平轴线R≤150Di曲线顶管内底高程R≤150Di
6、相邻间错口钢筋邻管间接口的最大间隙与最小间隙之差
8、对顶时两端错口
验
收
意
见
处
理
情
况
复查人:年月日
建设单位
监理单位
5
直线顶管水平轴线
顶进长度＜300m
50
300m≤顶进长度＜1000m
100
顶进长度＜1000m
L/10
6
直线顶管内底高程
顶进长度＜300m
Di＜300m
+30,-40
Di＜1500m
+40,-50
排水管道顶管工程工序报验资料检测资料及竣工验收资料
排水管道顶管工程工序报验资料检测资料及竣工验收资料排水管道、顶管工程全套工序报验资料、检测资料及竣工验收资料一、明挖管段工程（1）沟槽开挖1、水准测量(复核)记录2、控制桩测量(复核)记录3、沟槽支护检验批质量验收记录4、沟槽开挖与地基处理检验批质量检验记录检测：地基承载力（按设计要求）（2-1）碎石砂管道垫层1、水准测量(复核)记录2、隐蔽工程质量验收记录3、管道基础检验批质量验收记录检测：原材料、标准击实、压实度（2-2）混凝土管道基础1、水准测量(复核)记录第1页/共9页2、一般混凝土浇注记录3、隐蔽工程质量验收记录4、管道基础检验批质量验收记录检测：试件（3-1）检查井基础（素混凝土）1、水准测量(复核)记录2、一般混凝土浇注记录3、隐蔽工程质量验收记录检测：试件（3-2）检查井（砌体结构）1、水准测量(复核)记录2、隐蔽工程质量验收记录3、井室检验批质量验收记录检测：原材、砂浆协作比、砂浆试件（4-1）管道铺设（化学建材管）1、水准测量(复核)记录2、控制桩测量(复核)记录3、隐蔽工程质量验收记录4、化学建材管接口衔接检验批质量验收记录5、管道铺设检验批质量验收记录检测：原材、闭水实验、CCTV（4-2）管道铺设（混凝土管）1、水准测量(复核)记录2、控制桩测量(复核)记录3、隐蔽工程质量验收记录4、钢筋混凝土管、预（自）应力混凝土管、预应力钢筒混凝土接口检验批质量验收记录5、管道铺设检验批质量验收记录检测：原材、闭水实验、CCTV（4-3）管道铺设（钢管）1、水准测量(复核)记录2、控制桩测量(复核)记录3、隐蔽工程质量验收记录4、钢管接口衔接检验批质量验收记录5、钢管内防腐层检验批质量验收记录第3页/共9页6、钢管外防腐层检验批质量验收记录7、管道铺设检验批质量验收记录表检测：原材、闭水实验、焊缝检测、防腐厚度检测（5）管道回填1、回填施工记录表2、管道沟槽回填检验批质量验收记录检测：原材料、标准击实、压实度三、顶管工程（1）搅拌桩施工1、隐蔽工程质量检验记录2、深层搅拌桩施工记录检测：原材料、协作比、抽芯、压板（2）基坑开挖1、水准测量(复核)记录2、控制桩测量(复核)记录3、给排水构筑物基坑开挖检验批质量验收记录工作接收井井壁（逆作法）（3）钢筋混凝土井壁1、隐蔽工程质量验收记录2、给排水构筑物钢筋检验批质量验收记录（一）3、给排水构筑物钢筋检验批质量验收记录（二）4、一般混凝土浇注记录5、给排水构筑物现浇混凝土检验批质量验收记录6、给排水构筑物模板检验批质量验收记录检测：试件（抗压、抗渗--按图纸要求是否留置）（4）封底1、水准测量(复核)记录2、一般混凝土浇注记录3、隐蔽工程质量验收记录4、给排水构筑物沉井下沉及封底检验批质量验收记录检测：试件底板（5）钢筋混凝土底板1、水准测量(复核)记录第5页/共9页2、隐蔽工程质量验收记录3、给排水构筑物钢筋检验批质量验收记录（一）4、给排水构筑物钢筋检验批质量验收记录（二）5、一般混凝土浇注记录6、给排水构筑物现浇混凝土检验批质量验收记录检测：试件（抗压、抗渗--按图纸要求是否留置）（6）顶管顶进1、水准测量(复核)记录1、控制桩测量(复核)记录2、隐蔽工程质量验收记录3、顶管工程顶进记录4、钢筋混凝土管、预（自）应力混凝土管、预应力钢筒混凝土接口检验批质量验收记录5、顶管管道检验批质量验收记录（一）6、顶管管道检验批质量验收记录（二）检测：原材、闭水实验、CCTV（5）钢筋混凝土盖板1、水准测量(复核)记录2、隐蔽工程质量验收记录3、给排水构筑物钢筋检验批质量验收记录（一）4、给排水构筑物钢筋检验批质量验收记录（二）5、一般混凝土浇注记录6、给排水构筑物现浇混凝土检验批质量验收记录7、给排水构筑物模板检验批质量验收记录检测：试件（抗压、抗渗--按图纸要求是否留置）（6）基坑回填1、回填施工记录表2、给排水构筑物基坑回填检验批质量验收记录检测：原材料、标准击实、压实度五、工程完工后相关汇总验收（一）、分部分项验收1、分部工程检验汇总表2、分项工程质量验收记录3、分部(子分部)工程质量验收记录（二）、相关实验报告汇总评定1、压实度检验汇总表第7页/共9页2、实验汇总表3、混凝土或砂浆试块留置状况及强度检查汇总表4、混凝土试块抗压强度检验评定表5、砌筑砂浆试块抗压强度检验评定表（三）、竣工验收1、工程质量验收方案书2、质量评估报告3、给水排水管道工程外观质量检查记录4、给水排水管道工程实体质量检查记录5、单位（子单位）工程质量控制资料核查记录6、给水排水管道工程平安和功能检验资料核查及主要功能抽查记录7、勘察文件质量检查报告8、设计文件质量检查报告9、单位工程施工平安评价书10、市政基础设施工程质量保修书11、单位(子单位)工程质量竣工验收记录12、工程竣工验收报告13、竣工验收备案表14、建设工程档案验收合格证15、竣工报告16、施工总结文档内容到此结束，欢迎大家下载、修改、丰富并分享给更多有需要的人。
顶管施工现场施工记录与报验
质量安全管理制度及执行情况
质量安全管理制度
建立健全质量安全管理制度，明确各 级管理人员和操作人员的职责和权限 ，规范施工过程中的各项操作和管理 流程。
制度执行情况
定期对质量安全管理制度的执行情况 进行检查和评估，及时发现和纠正存 在的问题，确保制度的有效实施。
风险评估与应对措施制定
管道连接不紧密或密封不良，导致顶进过程中管道受力不均，产生偏移
或卡管现象。处理措施包括：加强管道连接处的检查和密封处理，确保
管道连接紧密。
03
泥水平衡失控
泥水平衡顶管施工中，泥水压力控制不当，导致泥水流失或涌入，影响
顶进顺利进行。处理措施包括：严格控制泥水压力，保持泥水平衡，及
时调整泥水配比和注入量。
加强地质勘察工作
在施工前进行详细的地质勘察，充分了解地质条件，为施 工提供准确的地质资料，以便采取针对性的技术措施。
优化设备选型与配置
根据工程需求和地质条件，选用合适的顶管设备和辅助设 备，提高设备的适用性和施工效率。
完善安全管理体系
建立健全的安全管理体系，制定完善的安全操作规程和应 急预案，加强安全培训和演练，提高施工人员的安全意识 和应对突发事件的能力。
施工操作不当
施工过程中操作不规范或纠偏不及时，导致管线偏移。处理措施包括：加强施工监管，规 范操作流程，及时发现并纠正管线偏移。
地面沉降问题分析及处理措施
土体扰动
顶管施工过程中对周围土体的扰动，导致土体应力重分布和地面沉降。处理措施包括：优化施工方案，减少对土体的 扰动；采取注浆等加固措施提高土体稳定性。
度和风险。
设计图纸会审
组织相关人员对设计图纸进行 会审，确保图纸无误、符合规
顶管施工报验资料
工作坑开挖工程报验申请表工程名称：新蔡县城区污水管网新建工程项目三标段致：河南泰昌建设管理咨询有限公司（监理单位）我单位已完成了开源大道至泵房顶管工作坑开挖工作，按设计文件及有关规范进行了自检，质量合格，现报上该桩的技术资料，请予以审查和验收。
附件：1、隐蔽工程检查验收记录（1份）2、工序质量评定表（1份）承包单位（章）：驻马店市鑫鑫建筑有限公司项目经理：日期：审查意见：项目监理机构（章）：河南泰昌建设管理咨询有限公司专业监理工程师：日期：本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。
隐蔽工程检查验收记录工程名称新蔡县城区污水管网新建工程项目三标段施工单位驻马店市鑫鑫建筑有限公司隐检项目顶管工作坑隐检部位开源大道至泵房隐检内容及检查情况隐检内容：1、工作坑每侧宽度、长度2、水平线与中心线偏差3、轨中线位移验收意见处理情况及结论施工单位验收结论施工单位项目技术负责人：质量检查员：施工员：年月日（章）监理（建设）单位检查情况总/专业监理工程师：年月日（章）工序质量评定表工程名称：新蔡县城区污水管网新建工程项目三标段工序名称：工作坑桩号位置：开源大道至泵房管径：800 主要工程数量顶管工作坑2只序号外观检查项目质量情况评定意见1 工作坑基底高程、每侧宽度、长度应符合设计规范要求2 导轨高程、轴线位置应符合设计规范要求3序号测量项目规定值或允许偏差（mm）实测值或实测偏差值应检点数合格点数合格率（%）1 2 3 4 5 6 7 8 9 10 11 12 13 14 151 工作坑每侧宽度、长度不小于设计2 水平线与中心线的偏差+30，-40 11 12 5 13 14 -14 -16 24 26 22 10 10 1003 导轨中线位移左3mm 2 3 3 2 1 0 2 3 0 1 10 10 100 右3mm 0 2 2 1 1 3 1 24 2 10 9 90交方班组接方班组监理意见签字：平均合格率（%）90评定等级合格施工项目技术负责人：施工员：质检员：年月日欢迎共阅顶管管道施工工程报验申请表工程名称：新蔡县城区污水管网新建工程项目三标段致：河南泰昌建设管理咨询有限公司（监理单位）我单位已完成了开源大道至泵房顶管管道施工工作，按设计文件及有关规范进行了自检，质量合格，现报上该桩的技术资料，请予以审查和验收。
顶管工程施工验收表
工程名称
验收时间
总包ቤተ መጻሕፍቲ ባይዱ位
验收部位
施工单位
项目负责人
序号
验收项目
验收内容与标准
验收结果
1
施工前
线路架空防护
线路架空施工过程，安排防护人员与线路养护维修人员，做好相关防护。
2
施工手续
基坑开挖之前，是否与相关设备管理单位和行车组织部门签定施工安全协议和配合协议。
3
施工
防护
基坑防护
基坑开挖严格按照施工图纸进行，沿基坑四周往外2m处设置防护栏杆，并悬挂警示牌作为防护。
过程防护
基坑内是否存在排水沟进行引流，针对不同地质情况，是否存在边坡喷护情况。
顶进施工安全防护
安全防护
顶进由施工负责人统一指挥，并认真观察顶铁和后背变形情况，顶进过程中顶铁位置不容许站人，当长度大于8m时需压土覆盖，避免弹伤人。
施工单位：
现场负责人（签字）：
年月日
使用单位：
现场负责人（签字）：
年月日
总包单位：
项目技术负责人（签字）：
项目安全员（签字）：
项目负责人（签字）：
年月日
监理单位：
总监理工程师（签字）：
年月日
分公司（经理部）：
技术总工（签字）：
安全总监（签字）：
技术部（签字）：
安全部（签字）：
年月日
顶管施工检验批质量验收记录
最小/实际抽样数量
检查记录
检查结果
主控项目
1
原材料
管节及附件等工程材料的产品质量应符合国家有关标准规定和设计要求
2
接口橡胶圈
安装位置正确，无位移、脱节现象，钢管的接口焊接质量应符合本规范第5章相关规定，焊缝无损探伤检验符合设计要求
3
管道接口
端部应无破损，无顶裂现象，借口必须严密、平顺无滴漏
一般项目
1
管道观感
管道内应线形平顺，无突出和变形现象，表面光洁，管道内无明显渗水和水珠现象
2
管道与工作井连接
管道与工作井进出洞口的间隙、管节接缝连接牢固，无渗漏水
3
防腐
钢管防腐层级焊接处的内外防腐层质量应符合设计要求及相关规范规定。
1
直线顶管水平轴线
顶进长度＜300m
50mm
300m≤顶进长度＜1000m
相邻管间错口
≤2mm
钢筋混凝土管曲线顶管相邻管间接口的最大间隙与最小间隙之差
≤ΔS
钢管、玻璃钢管竖向变形
≤0.03D
对顶时管节错口
≤30mm
施工单位
检查结果
专业工长：
项目专业质检员： 年 月 日
监理单位
验收结论
专业监理工程师： 年 月 日
填表说明：
1、检验批容量填写：隧道长度。
2、最小/实际检查数量栏中,实际检查数量：专业标准或专业验收规范条款中规定的检查数量；实际检查数量填写：实际检查的数量。
100mm
顶进长度≥1000mL/Fra bibliotek004
直线顶管内底标高
顶进长度＜300m
Di＜1500
+30mm，-40mm
顶管施工报验资料
顶管施工报验资料1. 项目概况顶管施工是一种常用于城市地下管线建设的施工技术，可以充分利用现有的公共空间，避免因挖掘而损坏地面设施和损失土地资源。
在进行顶管施工前，需要提供相应的报验资料以保证施工安全和质量。
2. 顶管施工报验资料的主要内容2.1. 施工组织设计施工组织设计是一份详细的施工计划书，其中包括施工现场的布置图、施工步骤、施工时间安排等内容。
在顶管施工报验时，施工组织设计为第一步必须提交的资料之一。
2.2. 施工图纸和技术文件施工图纸和技术文件是指施工单位根据设计图纸，编制的具体施工图纸和技术文档。
这些文件包括施工过程中需要使用的材料、设备、工具和施工工序等相关信息。
2.3. 施工安全技术措施顶管施工是一项危险的工作，因此需要制定和实施有效的安全技术措施以保证施工人员的生命安全和施工质量。
施工安全技术措施包括施工现场的安全防护措施、应急预案、消防安全等内容。
2.4. 施工质量控制计划施工质量控制计划是指施工单位编制的针对顶管施工过程中出现的各种问题和质量控制标准的文档。
这些问题包括施工工序的顺序、施工材料的使用标准、工程质量验收标准等。
2.5. 相关证明文件在顶管施工报验过程中，需要提供相关的证明文件以证明施工单位的资质和建设项目的法律合规性。
这些文件包括建设单位的批准文件、施工许可证、施工人员的身份证明和职业资质证明等。
3. 顶管施工报验资料的审核和核发施工单位在提交完所有的报验资料后，须经过有关部门的审核和核发，方可开始施工。
审核的主要内容包括施工组织设计、安全技术措施、质量控制计划和证明文件等。
审核通过后，有关部门将颁发施工许可证，施工单位才能正式进入施工现场。
4.顶管施工是城市地下管线建设的一种重要的施工方式，具有节约投资、保护地面和环境等优势。
然而，顶管施工也存在一定的危险性和技术难度。
为了确保施工的安全和质量，需要制定详细的施工组织设计、施工图纸和技术文件、施工安全技术措施、施工质量控制计划和相关证明文件等报验资料。
顶管工程施工资料
顶管工程施工资料一、工程概述顶管工程是一种非开挖施工技术，通过顶管设备将管道从地面一点推进到另一点，适用于地下管线的敷设。
本工程为某城市供水管道顶管工程，位于城市主干道下方，全长约1500米，管径为DN300mm，采用聚乙烯管道。
工程内容包括管道顶进、管道连接、检查井施工等。
二、施工准备1. 技术准备：根据设计图纸，编制施工方案，明确施工工艺、施工顺序、质量标准和安全措施。
对施工人员进行技术培训和安全教育。
2. 现场准备：清除施工区域内的障碍物，开挖工作坑，确保工作坑安全稳固。
布设施工临时设施，如临时电源、水源、照明等。
3. 材料准备：检查顶管设备、管道、检查井等材料的质量，确保材料符合设计要求。
4. 设备准备：检查顶管设备、吊车、发电机等设备的工作状态，确保设备正常运行。
三、施工工艺1. 管道顶进：采用顶管设备将管道从地面一点推进到另一点。
顶进过程中，控制好顶力、顶进速度和管道姿态，避免管道损坏和偏差。
2. 管道连接：采用热熔焊接方式连接管道，确保连接牢固、密封。
焊接前，检查管道接口是否清洁、干燥。
3. 检查井施工：在管道沿线设置检查井，便于日常维护和检修。
检查井采用预制检查井，施工过程中注意检查井的安装位置、倾斜度和连接稳固。
4. 排水措施：施工过程中，为防止地下水涌入工作坑，采用排水设备进行降水。
同时，在管道顶进过程中，及时清理管道内的泥浆，确保顶进顺利进行。
四、施工质量控制1. 管道顶进质量控制：顶进过程中，严格控制顶力、顶进速度和管道姿态，确保管道顺利顶进。
定期检查管道顶进偏差，及时调整。
2. 管道连接质量控制：焊接前，检查管道接口是否清洁、干燥。
焊接过程中，控制好焊接温度、焊接速度和焊接质量，确保连接牢固、密封。
3. 检查井施工质量控制：检查井安装位置、倾斜度和连接稳固。
检查井施工完成后，进行闭水试验，确保检查井无渗漏。
4. 排水措施质量控制：降水设备正常工作，确保地下水涌入工作坑。
顶管工序资料
顶管管道施工检验批质量验收记录
隐蔽工程检查验收记录
年月日质检表4
主控项目
1、管节及附件等工程材料，产品质量应符合国家有关标准的规定及设计要求
2、橡胶圈安装位置正确，无位移、脱落现象；
3、钢管的接口焊接质量应符合GB50268—2008第五章的相关规定，焊缝无损探伤 检验符合设计要求
4、无压管道的管底坡度无明显反坡现象；曲线顶管的实际曲率半径符合设计要求
5、管道接口端部应无破损、顶裂现象，接口处无滴漏
一般项目
1、管道内应线形平顺、无突变、变形，一般缺陷修补密实、表面光洁；管道无明 显渗水和水珠，管道内清洁，无杂物，油污。
2、管道与工作井出、进洞口的间隙连接牢固，洞口无渗漏水
3、有内防腐层的钢筋混凝土管道，有防腐层应完整、附着紧密
4、直线顶管水平轴线顶进长度＜300m 顶进长度＜300mDi ＜1500m
5、曲线顶管水平轴线RW150 Di 曲线顶管内底高程RW150 Di
6、相邻间错口钢筋混凝土管15%厚度且W20
7、钢筋混凝土管曲线顶管相邻管间接口的最大间隙与最小间隙之差
8、对顶时两端错口 _____________________
隐检
检查
内容
及
检查 情况。
专项顶管施工方案验收内容
专项顶管施工方案验收内容1. 引言本文档是为了对专项顶管施工方案的验收进行规范和说明。
专项顶管施工方案是在顶管施工前编制的，其中包含了施工的流程、计划和技术要求等内容。
验收是为了保证施工质量和安全，确保专项顶管施工方案符合相关规定和标准。
2. 验收目标专项顶管施工方案的验收目标主要包括： - 确保专项顶管施工方案符合相关规定和标准； - 确保施工过程中的安全、质量和进度符合要求； - 提供对施工方案的指导和监督。
3. 验收内容专项顶管施工方案的验收内容应包括但不限于以下方面：3.1 施工方案的完整性•确保施工方案包含了完整的顶管工程施工内容，包括顶管材料的选择、施工工艺和施工流程等。
3.2 技术要求的合理性•确保施工方案中的技术要求合理可行，并符合相关规定和标准。
3.3 施工过程的安全性•确保施工方案中考虑了施工过程的安全性，包括施工现场的安全措施、施工人员的安全培训和施工设备的安全使用等。
3.4 施工进度的可行性•确保施工方案中规定的施工进度可行，并符合项目计划。
3.5 质量控制的可行性•确保施工方案中规定的质量控制措施可行，并符合相关质量标准。
4. 验收流程专项顶管施工方案的验收流程应包括以下步骤：4.1 验收申请施工单位应按照项目要求，向项目管理单位提交专项顶管施工方案的验收申请。
4.2 验收准备项目管理单位应组织验收专家组，对专项顶管施工方案进行审查，确定验收时间和地点。
4.3 验收会议验收会议应邀请相关设计、施工和监理单位的代表参加，会议内容包括对专项顶管施工方案的详细说明和技术交流。
4.4 验收报告验收专家组应根据会议讨论结果和现场考察情况，撰写专项顶管施工方案的验收报告，并提出验收意见和建议。
4.5 验收结论项目管理单位根据验收报告和专家组的意见，做出专项顶管施工方案的验收结论，并通知施工单位。
5. 验收标准专项顶管施工方案的验收标准应参照相关的规范和标准，包括但不限于以下方面： - 顶管施工的安全要求； - 顶管施工的质量要求； - 顶管施工的进度要求。
