建筑平面图的识读
建筑平面图的识读-建筑施工图的识读与绘制训练模块
一、建筑施工图得识读与绘制训练模块例题2:建筑平面图得识读教学目标(1)掌握建筑平面图得表达方法与作用;(2)掌握建筑平面图画法得有关规定(3)掌握建筑平面图得识读与绘制必学知识(1)建筑平面图得形成与分类(2)建筑平面图得图示内容与制图标准(3)建筑平面图得识读方法(4)建筑平面图得绘图方法链接知识(1)某教学楼建筑平面图得识读(2)某展览馆建筑平面图得识读【应用例题2-1-2-1】某住宅一层平面图得识读与绘制。
如图2-1-2-1所示。
图教学内容1.建筑平面图得形成与分类(1)建筑平面图得形成与作用假想用一个水平剖切平面在窗台线以上适当得位置将房屋剖切开,所得得水平面投影图为建筑平面图。
平面图主要表示房屋得平面形状、大小与房间得布置、墙(或柱)得位置、厚度、材料、门窗得位置、大小、开启方向等。
平面图就是表达房屋建筑图得基本图样之一,作为施工时定位放线、砌墙、安放门窗、室内装修以及编制预算得依据。
通常用1:50、1:100、1:200得比例绘制。
(2)建筑平面图得分类当建筑物各层得房间布置不同时,应分别画出各层平面图,如底层平面图、二层平面图、三、四……各层平面图、顶层平面图、屋顶平面图等。
相同得楼层可用一个平面图来表示,称为标准层平面图。
如平面对称,可用对称符号将两层平面图各画一半合并成一个图,并在图得下方注写图名与比例。
(3)建筑平面图得图线要求凡被水平剖切到得墙、柱等断面轮廓线用粗实线画出,门得开启线、门窗轮廓线、屋顶轮廓线等构配件用中实线画出,其余可见轮廓线均用细实线画出,如需表达高窗、通气孔、搁板等不可见部分,则应以中虚线或细虚线绘制。
(4)定位轴线及编号房屋施工图中得定位轴线就是确定建筑结构构件平面布置及其标志尺寸得基线,就是设计与施工中定位放线得重要依据。
凡主要得墙与柱、大梁、屋架等主要承重构件,都应画上轴线并用该轴线编号来确定其位置。
定位轴线得画法及编号有如下规定:(1)定位轴线用细点画线绘制且应编号,编号应注写在定位轴线端部细实线得轴线圆内,其直径为8～10mm,但通用详图得定位轴线可不编号。
建筑图纸怎么看,高手教你五步看懂建筑图纸!
三、熟悉、审查工程立面尺寸 建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息;建施平面图、结施平面图上，一般也标有本层标高;梁表中，一般有梁表面标高;基础大样图、其它细部大样图，一般也有标高注明。通过这些施工图，可掌握工程的立面尺寸。正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。这一点需特别注意，因有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。熟悉立面图后，主要检查门窗顶标高是否与其上一层的梁底标高相一致;检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸是否大于2.1米，是否出现碰头现象;当中间层出现露台时，检查露台标高是否比室内低;检查厕所、浴室楼地面是否低几厘米，若不是，检查有无防溢水措施;最后与水电空调安装、设备工艺、第二次装修施工图相结合，检查建筑高度是否满足功能需要。
五、审查原施工图有无可改进的地方 主要从有利于该工程的施工、有利于保证建筑质量、有利于工程美观三个方面对原施工图提出改进意见。 1、从有利于工程施工的角度提出改进施工图意见 2、从有利于建筑工程质量方面，提出修改施工图意见。“熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程的立面尺寸检查施工图中容易出错的部位有无出错检查有无需改进的地方”的程序和思路，这样才会有计划的、全面地展开识图、审图工作。看了小葫芦上面介绍的这么了，是不是觉得看建筑图纸的思路变清晰了。只有按着这五步去看图，建筑图纸其实也没有那么难懂的。
建筑平面图识图(精品课件超详细)精选全文
面图投影方向；
（2）查阅图纸目录
查看剖面图。
剖切位置
投影方向 投影方向
2、首层平面图识图要点 楼板
剖面图识读要
点：结合平面
图想立体。
门洞 过梁
梁 门
标高 窗
2、首层平面图识图要点
12、识读索引
符号：断面剖 剖切位置 切位置，详图
编号及页码，
查看详图。
详图在本 页，编号 为1号的
详图
投影方向： 引出线在哪 边往哪边看
M1为双扇 平开门，向
外开启
M4为推拉 门
平面图推拉 门的表达方
法 门的位置、 开启方向及
编号
2、首层平面图识图要点
7、平面图--门识读 要点： （2）查图纸目录， 找到门窗表看门窗 洞口尺寸；
门窗表
类 别
编号
洞口尺寸
数 量
C-1 3300x1800 2
C-2 2700x1800 2
C-3 900x1500 2
楼梯间在平面 图中的位置
点：
（1）楼梯间的
在平面图中的
位置、楼梯的 走向。
楼梯详图所 在页码，建 施图第 6页
ห้องสมุดไป่ตู้
只有上表示底 层；有上有下 表示中间层； 只有下表示顶
层
楼梯的走向
2、首层平面图识图要点 楼梯宽
9、楼梯识读要点： （2）查阅图纸目录， 找到对应楼梯详图， 查看楼梯步数、踏面 宽度和梯段长度以及 休息平台尺寸。
M4门洞距4 号轴线 240mm
M4门洞 宽
1800m m
2、首层平面图识图要点
8、平面图--窗识读要点： （1）看窗编号：窗户编号 一般用C+数字进行编号； （2）查图纸目录，找到门 窗表看门窗洞口尺寸； （3）查图纸目录找到对应 编号门窗大样图看细节。
建筑总平面图的识读
入门。
建模工具
02
SketchUp提供了丰富的建模工具，可以创建各种形状的二维和
三维模型，满足建筑设计的各种需求。
实时渲染
03
SketchUp支持实时渲染功能，可以在设计过程中实时预览模型
效果，方便设计师进行效果评估和调整。
Revit软件介绍
参数化设计
Revit支持参数化设计，可以通过设置参数 来控制建筑元素的尺寸、形状和位置，提高 设计的精度和可控性。
详细描述
在绘制建筑总平面图时，应注意细节的处理，如线条的粗细、标注的清晰度、比 例尺的准确性等。这些细节的处理能够提高图纸的品质，使其更加专业和具有说 服力。
保证图纸的清晰度与整洁度
总结词
清晰度和整洁度是评价建筑总平面图质量的重要标准，它们直接影响着图纸的可读性和美观度。
详细描述
在绘制建筑总平面图时，应保证图纸的清晰度和整洁度。这包括避免线条交叉、去除不必要的杂物、 保持图纸的整洁等。同时，应使用合适的线条和填充色来突出重点，使图纸更加易于阅读和理解。
协同设计
Revit支持多用户协同设计，可以实现多人同时参与 同一项目的建模和设计工作，提高工作效率。
建筑信息模型
Revit可以创建包含建筑所有信息的模型， 包括几何信息和非几何信息，方便进行建筑 性能分析和施工管理。
谢谢观看
道路与交通组织
确定道路的走向和宽度
根据场地规划和交通需求，合理确定道路的走向和宽度，以保证 交通的顺畅和安全。
安排停车场和车位
根据场地条件和规划要求，合理安排停车场和车位，以满足停车需 求。
组织交通流线
根据场地规划和交通需求，合理组织交通流线，避免交通拥堵和冲 突。
04
2.建筑总平面图的识读方法
建筑总平面图的识读方法
建筑施工图的识读方法和步骤，建筑施工图是用来表示房屋的规划位置、外部造型、内部布置、内外装修、细部构造、固定设施及施工要求等的图样。
主要包括建筑施工图、结构施工图和设备施工图，如图1所示。
图1 施工图的分类
一、总平面图的识读
用水平投影方法和相应的图例画出拟建工程四周一定范围内的
新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形地物状况的图样，称为总平面图。
总平面图的识读可归纳为总平面图的用途、基本内容和识读步骤这三个部分，如图2所示。
图2 总平面图的识读
二、建筑平面图的识读
建筑平面图是为了表明屋面构造，一般还要画出屋顶平面图。
它不是剖面图，其俯视屋顶的水平投影图，主要表示屋面的形状及排水情况和突出屋面的构造位置。
建筑平面图的识读可归纳为建筑平面图的用途、基本内容和识读步骤这三个部分，如图3所示。
图3 建筑平面图的识读
三、建筑立面图的识读
建筑立面图，简称立面图，就是对房屋的前后左右各个方向所作的正投影图。
建筑立面图的识读可归纳为建筑立面图的用途、基本内容和识读步骤这三个部分，如图4所示。
图4
四、建筑剖面图的识读
建筑剖面图简称剖面图，一般是指建筑物的垂直剖面图，且多为横向剖切形式。
建筑剖面图的识读可归纳为建筑剖面图的用途、基本内容和识读步骤这三个部分，如图5所示。
图5 建筑剖面图的识读
五、建筑详图的识读
把房屋的某些细部构造及构(配)件用较大的比例将其形状、大小、材料和做法详细表达出来的图样，简称详图或大样图、节点图。
建筑详图的分类如图6所示。
图6 建筑详图的分类。
建筑平面图识读技巧图文并茂

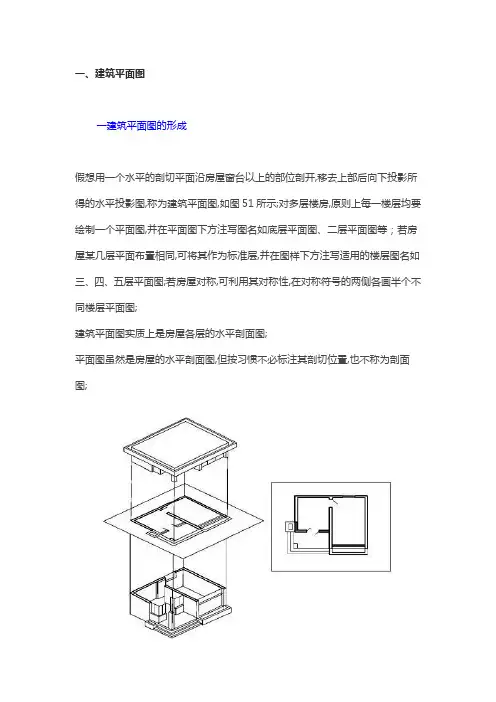

一、建筑平面图一建筑平面图的形成假想用一个水平的剖切平面沿房屋窗台以上的部位剖开,移去上部后向下投影所得的水平投影图,称为建筑平面图,如图51所示;对多层楼房,原则上每一楼层均要绘制一个平面图,并在平面图下方注写图名如底层平面图、二层平面图等；若房屋某几层平面布置相同,可将其作为标准层,并在图样下方注写适用的楼层图名如三、四、五层平面图;若房屋对称,可利用其对称性,在对称符号的两侧各画半个不同楼层平面图;建筑平面图实质上是房屋各层的水平剖面图;平面图虽然是房屋的水平剖面图,但按习惯不必标注其剖切位置,也不称为剖面图;二建筑平面图的作用主要反映房屋的平面形状、大小和房间布置,墙或柱的位置、厚度和材料,门窗的位置、开启方向等;建筑平面图可作为施工放线,砌筑墙、柱,门窗安装和室内装修及编制预算的重要依据;三建筑平面图的图示内容及表示方法1、注写图名和绘图比例平面图常用1：50、1：100、1：200的比例绘制2、纵横定位轴线及编号,定位轴线是各构件在长宽方向的定位依据;凡是承重的墙、柱,都必须标注定位轴线,并按顺序予以编号;3、房屋的平面形状、内、外部尺寸和总尺寸4、房间的布置、用途及交通联系5、门窗的布置、数量及型号6、房屋的开间、进深、细部尺寸和室内外标高7、房屋细部构造和设备配置等情况8、底层平面图应注明剖面图的剖切位置,需用详图表达部位,应标注索引符号;剖切位置及索引符号一般在底层平面图中应标注剖面图的剖切位置线和投影方向,并注出编号；凡套用标准图集或另有详图表示的构配件、节点,均需画出详图索引符号,以便对照阅读;9、指北针一般在底层平面图的下侧要画出指北针符号,以表明房屋的朝向;四有关图线、绘图比例、图例符号的规定被剖切到的墙体、柱用粗实线绘制；可见部分轮廓线、门扇、窗台的图例线用中粗实线绘制；较小的构配件图例线、尺寸线等用细实线绘制;一般采用1：50、1：100、1：200 绘图平面图;建筑图例符号五建筑平面图的读图注意事项1、看清图名和绘图比例,了解该平面图属于哪一层；2、阅读平面图时,应由低向高逐层阅读平面图;首先从定位轴线开始,根据所注尺寸看房间的开间和进深,再看墙的厚度或柱子的尺寸,看清楚定位轴线是处于墙体的中央位置还是偏心位置,看清楚门窗的位置和尺寸;尤其应注意各层平面图变化之处;3、在平面图中,被剖切到的砖墙断面上,按规定应绘制砖墙材料图例,若绘图比例小于等于1：50,则不绘制砖墙材料图例;4、平面图中的剖切位置与详图索引标志也是不可忽视的问题,它涉及朝向与所表达的详尽内容;5、房屋的朝向可通过底层平面图中的指北针来了解;a底层平面图图是某学生公寓楼底层平面图;图某学生公寓楼底层平面图该底层平面图表达的主要内容有：1表明建筑的平面形状及房间的内部布局如：宿舍、卫生间等;图名为底层平面图,比例1：100,文字说明2 表明三道尺寸总尺寸、轴线尺寸、细部尺寸及标高,门窗尺寸室外标高为,首层室内标高为±;3 表明门窗编号;M-1,M-2,C-1,C-2等;4 表明室外台阶、散水等图中沿建筑物的四周有一圈散水,以防止雨水渗入到地下影响基础的稳定性,因其设有一定的坡度,故在转角处有一交接的斜线;宽度为1200mm,正面设有两个大门,侧面各设有一个侧门,各设有三步台阶;表明卫生间内的设备;5表明剖面图的剖切位置与代号;如在3～4轴之间设有一个贯穿南北的剖切符号1-1,用它来表示后面的1-1剖面图的剖切位置和剖视方向;6 首层画出指北针,以表明建筑物的朝向;b楼层平面图见图;图53楼层平面图的该楼层平面图与首层平面图不同之处有：1房间的布局不同2雨罩为了保护大门和便于人们出入,凡在首层平面图中有室外台阶处,在二层平面图中需画出大门上的雨罩,其他平面图就不用画了;3楼梯楼梯的走向有所不同4标高不同二、屋顶平面图一形成屋顶平面图是屋面的水平投影图,不管是平屋顶还是坡屋顶,主要应表示出屋面排水情况和突出屋面的全部构造位置;二屋顶平面图的基本内容1、表明屋顶形状和尺寸,女儿墙的位置和墙厚,以及突出屋面的楼梯间、水箱、烟道、通风道、检查孔等具体位置;2、表示出屋面排水分区情况、屋脊、天沟、屋面坡度及排水方向和下水口位置等;3、屋顶构造复杂的还要加注详图索引符号,画出详图;三屋顶平面图的读图注意事项屋顶平面图虽然比较简单,亦应与外墙详图和索引屋面细部构造详图对照才能读懂,尤其是有外楼梯、检查孔、檐口等部位和作法、屋面材料防水做法;c屋顶平面图屋顶平面图主要表明屋顶的形状,屋面排水方向及坡度,檐沟、女儿墙、屋脊线、落水口、上人孔、水箱及其他构筑物的位置和索引符号等;屋顶平面图比较简单,可用较小的比例绘制,见图54;图54屋顶平面图三、局部平面图局部平面图的图示方法与底层平面图相同;为了清楚表明局部平面图所处的位置,必须标注与平面图一致的轴线及编号; 常见的局部平面图有卫生间、盥洗室、楼梯间等,见图5;图5局部平面图。
建筑总平面图的识读
它可作为拟建房屋定位、施工放线、土方施工以及施工总平面布置的依据。 也可作为绘制水、暖、电等管线总平面图及绿化总平面图的依据。
第3页/共17页
二、总平面图的内容及阅读方法
下面以下图为例，讲解总平面图的图示内容和识图方法。
1、看图名、比例和图例 2、了解新建建筑物的基本情况，新建房屋的具体位置、外围尺寸、房 屋朝向等。 3、看新建房屋±0.00室内地面的绝对标高。 4、了解新建建筑物的周围地形、绿化等情况。
各部位标高。
建筑总平面图的标高通常为绝对标高。 标高要标注新建建筑物首层室内地面上表面及室外地面的绝对标高。
第13页/共17页
三、总平面图读图
1、本图的名称为________，比例 为______。图右下角用粗实线画出 的两栋相同的是___________，用 细实线画出的是___________，左 下角用虚线画出的是_______。
2、从图中可知，新建教学楼为 _______层，长______，宽 _______,建筑面积为_______，它 的定位是以__________为依据。新 建教学楼的北墙与原有道路平行，且 相距_________。两栋新建教学楼 的距离为__________。
3、由等高线可以看出该学校的地形 是_________，新建教学楼外的标 高为________，室内标高为 _________，室内外的高差为 __________m。
A50.00
A86.83 B82.29
58.30
原有的建筑物
A67.23 B82.29
A0.00
新建的建筑物
52.10 58.10
护坡
第5页/共17页
58.70 52.50
58.50`
建筑平面图的主要内容和识读方法
开间：也叫面宽或面阔,指房间在建筑外立面 上占的宽度
进深：垂直于开间的房间深度尺寸叫进深.
〔2内部尺寸：用来标注内部门窗洞口和宽 度及位置、墙身厚度以及固定设备大小和位置等.
0c73楼地面标 高为相对标高,且是完成面的标高.一般在平面图 中地面或楼面有高度变化的位置都应标注标高.
6、看门窗的位置、编号和数量
图中门窗除用图例画出外,还应注写门窗代号
和编号.门的代号通常用"M"表示,窗的代号通 常用"C"表示,并分别在代号后面写上编号,用 于区别门窗类型,统计门窗数量.对—些特殊用途 的门窗也有相应的符号进行表示,如 FM 代表防火 门、MM 代表密闭防护门、CM 代表窗连门.为便于 施工,一般情况下,在首页图上或在本平面图内,
0c73f7e 西瓜影院
附有门窗表,列出门窗的编号、名称、尺寸、数量 及其所选标准图集的编号等内容.
放映结束 感谢各位的批评指导！
谢 谢！
让我们共同进步
了解到房屋内部各房间的分布、用途、数量及其相 互间的联系情况.
4、看平面图的各部分尺寸：平面图中标注的 尺寸分内部尺寸和外部尺寸.
〔1外部尺寸：一般标注三道尺寸.最外一
0c73f7e 西瓜影院
道尺寸为总尺寸,表示建筑物的总长、总宽,即从 一端外墙皮到另一端外墙皮的尺寸.中间一道尺寸 为定位尺寸,表示轴线尺寸,即房间的开间与进深 尺寸.最里一道为细部尺寸,表示各细部的位置及 大小,如外墙门窗的大小及与轴线的平面关系.
1、看图名、比例：从中了解平面图层次及图 例,绘制建筑平面图的比例有 1:50、 1:100、 1:200、 1:300,常用 1:100.
2、看图中定位轴线编号及其间距：从中了解 各承重构件的位置及房间的大小,以便于施工时定
建筑平面图的识读
一、建筑施工图的识读与绘制训练模块例题2：建筑平面图的识读教学目标（1）掌握建筑平面图的表达方法和作用；（2）掌握建筑平面图画法的有关规定（3）掌握建筑平面图的识读与绘制必学知识（1）建筑平面图的形成与分类（2）建筑平面图的图示内容与制图标准（3）建筑平面图的识读方法（4）建筑平面图的绘图方法链接知识（1）某教学楼建筑平面图的识读（2）某展览馆建筑平面图的识读【应用例题2-1-2-1】某住宅一层平面图的识读与绘制。
如图2-1-2-1所示。
图2-1-2-1 一层平面图教学内容1．建筑平面图的形成与分类（1）建筑平面图的形成与作用假想用一个水平剖切平面在窗台线以上适当的位置将房屋剖切开，所得的水平面投影图为建筑平面图。
平面图主要表示房屋的平面形状、大小和房间的布置、墙(或柱)的位置、厚度、材料、门窗的位置、大小、开启方向等。
平面图是表达房屋建筑图的基本图样之一，作为施工时定位放线、砌墙、安放门窗、室内装修以及编制预算的依据。
通常用1:50、1:100、1:200的比例绘制。
（2）建筑平面图的分类当建筑物各层的房间布置不同时，应分别画出各层平面图，如底层平面图、二层平面图、三、四……各层平面图、顶层平面图、屋顶平面图等。
相同的楼层可用一个平面图来表示，称为标准层平面图。
如平面对称，可用对称符号将两层平面图各画一半合并成一个图，并在图的下方注写图名和比例。
（3）建筑平面图的图线要求凡被水平剖切到的墙、柱等断面轮廓线用粗实线画出，门的开启线、门窗轮廓线、屋顶轮廓线等构配件用中实线画出，其余可见轮廓线均用细实线画出，如需表达高窗、通气孔、搁板等不可见部分，则应以中虚线或细虚线绘制。
（4）定位轴线及编号房屋施工图中的定位轴线是确定建筑结构构件平面布置及其标志尺寸的基线，是设计和施工中定位放线的重要依据。
凡主要的墙和柱、大梁、屋架等主要承重构件，都应画上轴线并用该轴线编号来确定其位置。
定位轴线的画法及编号有如下规定：（1）定位轴线用细点画线绘制且应编号，编号应注写在定位轴线端部细实线的轴线圆内，其直径为8～10mm，但通用详图的定位轴线可不编号。
建筑平面图—建筑平面图的读图注意事项
4、平面图中的剖切位置与详图索引标志，是不可忽视的重要问题，它涉及剖切方向和 要表达的详尽内容。由于剖切符号本身比较灵活，有全剖、半剖、阶梯剖、旋转剖、局 部剖等多种表现形式，阅读者也要对照阅读相应部位的图纸。 5、图纸上的标题栏内容与文字说明也很重要，它说明工程的性质，表示图与实物的比 例关系，可以帮助我们找到相应图纸编号。文字说明中有设计者对材料及施工的要求， 应严格执行。 6、屋顶平面图虽然比较简单，亦应与面图的阅读方法 建筑平面图的读图注意事项
1、在平面图中惟一表达高度的是本层标高或局部标高。对有标高的房间应该注意到每个 房间的用途。 2、建筑平面图上门、窗都是用代号表示的，应与门、窗图集和构配件标准图集对照。 3、从施工角度讲，一张平面图要反复阅读多次，才能解决施工过程中的问题。如平面图 中的台阶、坡道、花池、雨篷、阳台、散水等标高均不相同，必须配合详图才能看清楚 具体尺寸和做法。
建筑平面图的识读
6．3 建筑平面图6．3．1 建筑平面图的形成和用途建筑平面图，简称平面图，它是假想用一水平剖切平面将房屋沿窗台以上适当部位剖切开来，对剖切平面以下部分所作的水平投影图。
平面图通常用1：50、1：100、1：200的比例绘制，它反映出房屋的平面形状、大小和房间的布置、墙（或柱）的位置、厚度、材料、门窗的位置、大小、开启方向等情况，作为施工时放线、砌墙、安装门窗、室内外装修及编制预算等的重要依据。
6．3．2 建筑平面图的图示方法当建筑物各层的房间布置不同时应分别画出各层平面图；若建筑物的各层布置相同，则可以用两个或三个平面图表达，即只画底层平面图和楼层平面图（或顶层平面图）。
此时楼层平面图代表了中间各层相同的平面，故称标准层平面图。
因建筑平面图是水平剖面图，故在绘制时，应按剖面图的方法绘制，被剖切到的墙、柱轮廓用粗实线（b），门的开启方向线可用中粗实线（0.5 b）或细实线（0.25 b）,窗的轮廓线以及其他可见轮廓和尺寸线等用细实线（0.25 b）表示。
6．3．3 建筑平面图的图示内容1．底层平面图的图示内容（1）表示建筑物的墙、柱位置并对其轴线编号。
（2）表示建筑物的门、窗位置及编号。
（3）注明各房间名称及室内外楼地面标高。
（4）表示楼梯的位置及楼梯上下行方向及级数、楼梯平台标高。
（5）表示阳台、雨篷、台阶、雨水管、散水、明沟、花池等的位置及尺寸。
（6）表示室内设备（如卫生器具、水池等）的形状、位置。
（7）画出剖面图的剖切符号及编号。
（8）标注墙厚、墙段、门、窗、房屋开间、进深等各项尺寸。
（9）标注详图索引符号。
《规范》规定：图样中的某一局部或构件，如需另见详图，应以索引符号索引。
索引符号是由直径为10mm的圆和水平直径组成，圆和水平直径均应以细实线绘制。
索引符号按下列规定编写：1）索引出的详图，如与被索引的详图同在一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线。
第6章 建筑平面图的识读
建筑平面图的基本内容
•标高 注写楼地面标高，表明该楼地面对首
层地面的零点标高（注写为±0.000） 的相对高度。注写的标高为装修后完成 面的相对标高，即建筑标高。
建筑平面图的基本内容
•其他标注
•1）房间应根据其功能注上名称或编号。 •2）楼梯间是用图例按实际梯段的水平投影画出，同 时还要表示“上”与“下”的关系。 •3）在首层平面图应在图形的右（或左）下角画上指北 针。 •4）建筑剖面图的剖切符号，如1—1、2—2等，应在 首层平面图上标注。 •5）当平面图上某一部分另有详图表示时，应画上索引 符号。对于部分用文字更能表示清楚，或者需要说明的 问题，可在图上用文字说明。
返回
返回
返回
江苏省徐州技师学院建筑工程学院
建筑识图与构造
第6章.建筑平面图的识读
建筑平面图的识读
一、建筑平面图的形成
用一个假想的水平剖切平面沿房屋略高于窗台的部位剖切，移去 上面部分，向下作剩余部分的正投影而得到的水平投影图，称为建 筑平面图，简称平面图。建筑平面图实质上是房屋各层的水平剖面 图。一般地说，房屋有几层，就应画出几个平面图，并在图形的下 方注出相应的图名、比例等。沿房屋底层窗洞口剖切所得到的平面 图称为底层平面图(或首层平面图)，最上面一层的平面图称为顶层 平面图，若中间各层平面布置相同，可只画一个平面图表示，称为 标准层平面图。此外还有屋面平面图，它是在房屋的上方，向下作 屋顶外形的水平投影而得到的投影图。一般可适当缩小比例绘制。
二、建筑平面图的用途 建筑平面图主要反映房屋的平面形状、大小和房间的布置，墙
(或柱)的位置、厚度和材料，门窗的类型和位置等情况。它是施工 放线、砌墙、门窗安装和室内装修及编制预算的重要依据。
建筑平面图的基本内容
建筑平面图识读课件图文-建筑平面图识读-剖面图
二、建筑平面图的图示内容
图名、比例 标高
定位轴线及 其编号
朝向和 平面布置
剖切符号和 索引符号
楼梯的布置
各种设备的 布置
图例、图线
尺寸标注
门窗的位置 和编号
室内的装修 做法
一层
二、建筑平面图的图示内容
图名、比例 标高
定位轴线及 其编号
朝向和 平面布置
剖切符号和 索引符号
楼梯的布置
各种设备的 布置
3.300
建筑剖面图的 形成
3.180
500
500
500
2.400 0.900 -0.300
断面轮廓 为粗实线 C
投射方向
断
面
+0.000
后
细的
4500
1200 实 可
1-1剖面图
B 1:100
线A 见 轮
廓
为
剖切平面
建筑剖面图
作用：建筑剖面图用来表达建筑 物内部垂直方向 的结构形式、分 层情况、内部构造及各部位的高 度等。它与建筑平面图、立面图 相配合，是建筑施工图中不可缺 少的重要图样之一。
屋顶平面图的 形成
一层
比例
二、建筑平面图的图示内容
图名、比例 标高
定位轴线及 其编号
朝向和 平面布置
剖切符号和 索引符号
楼梯的布置
各种设备的 布置
图例、图线
尺寸标注
门窗的位置 和编号
室内的装修 做法
定位轴线
D C A
D
B A 3
2 1
一层
二、建筑平面图的图示内容
图名、比例 标高
定位轴线及 其编号
4、未剖切到的可见部分，如可见的楼梯梯段、栏杆扶手、走廊 端头的窗；可见的梁、柱，可见的水斗和雨水管，可见的踢脚和 室内的各种装饰等；
建筑平面图的图示内容和识读方法(分析“平面图”文档)共8张PPT
楼层平面图所要表达的内容与 建底如池如池（地（ 如池楼（如池以法建 （如（建（楼建（建如池屋（如池楼底（当地筑层房等房等6下3房等梯3房等及等筑3房5筑3梯筑7筑房等顶4房等梯层4有下） ）） ） ） ） ） ） ）平 平 间 。 间 。 室 间 。 间 间 。 屋 。 平间 平 间 平 平 间 。 平 间 。 间 平 突 室读读 读读读读读读读面面布布平布上布顶面 布面上面面布面布上面出平底处必的外或画的层上梯4尺定 定定门定剖房房5图图置置面置行置的图 置图行图图置图置行图屋面层在再指地明出室窗方o段寸位 位位、位切屋屋的，、、图、的、管的 、的的的的、是、的，面图和轴 轴轴窗轴符的的平于画北面沟在外顶的倾被图又用用，用梯用道图 用图梯图图用在用梯又的，标线 线线及线号内内示叫途途要途段途、示 途示段示示途屋途段叫楼要面：出针上等下构的雨水高及 及及其及，部部斜内首、、表、被、烟内 、内被内内、顶、被首梯表、。图在底的一配可篷，编 编编他编了平平平容层房房示房水房囱容 房容水容容房的房水层间示折可 号号 号 构 号 解 面 面剖但基楼层台层件见等和平屋屋出屋平屋、和屋和平和和屋上屋平平、出剖知， ，，配，剖布布切应。本层平阶平和遮识面的的房的剖的上识 的识剖识识的方的剖面电房断房了 了了件了切置置断读图出出屋出断出人读 出读断读读出，出断图梯屋符、该楼相平面面设阳屋解 解解的解平和和方或入入建入，入口方 入方，方方入向入，或机建，线号按梯花同面图图施板的各 各各图各面外外法一口口筑口绘口等法 口法绘法法口下口绘一房筑绘总承 承承例承的部部投间图中中池，，，、层、、地、图、的、图、作、图层、地分长重 重重和重位设设图平走走下走时走位走时走的走时平水下影上中已未不以、如出、墙 墙墙编墙置施施面道道室道用道置道用道屋道用面箱室界时关行表表同，及散下入总、 、、号、和，，图、、的、、和、、顶、图间的444宽柱 柱柱，柱编了了555系的示达之室水一口不用。，楼楼平楼楼屋楼楼的楼，等平ooo、的 的的了的号解解倾倾倾表梯梯面梯梯面梯梯正梯表时面开位 位位解位及房房斜斜斜示等等形等等排等等投等示，形间置 置置它置投间间折折折底，，状，，水，，影，底屋状、。 。。们。影的的断断断层由由、由由方由由图由层顶、进的方分分线线线房于于各于于向于于。于房平各深位向布布分分分间底底房底底或底底底间面房和置；、、界界界的层层间层层坡层层层的图间构、用用。。。平直直的直直度直直直平要的配类途途面接接平接接、接接接面表平件型、、布连连面连连分连连连布达面的和数数置通通布通通水通通通置这布型数量量情室室置室室线室室室情些置号量及及况内内及内内、内内内况房及、等相相。外外楼外外女外外外。间楼定情互互，，梯，，儿，，，的梯位况关关所所布所所墙所所所平布尺。系系以以置以以、以以以面置寸。。在在等在在天在在在布等及底底情底底沟底底底置情楼层层况层层、层层层情况地平平。平平雨平平平况。面面面面面水面面面。的图 图 图 图 口 图 图 图标上上上上的上上上高还还还还位还还还。需需需需置需需需反反反反以反反反映映映映及映映映室室室室隔室室室外外外外热外外外的的的的层的的的台台台台、台台台阶阶阶阶屋阶阶阶、、、、面、、、坡坡坡坡防坡坡坡道道道道水道道道、、、、、、、、散散散散细散散散水水水水部水水水、、、、防、、、花花花花水花花花台台台台构台台台、、、、造、、、花花花花做花花花
建筑平面图的识读
教学目旳： 经过教学，同学们应该掌握建筑平面图旳形成、用途
以及表达措施，具有识读一般建筑平面图旳基本能力。 要点难点：
平面图旳形成、图例符号、定位轴线等。 本节要求：
掌握平面图旳识读措施以及平面图旳绘制要求。
1
思索：平面图由那些部分构成？
一、平面图旳形成
楼层平面图旳形成，是用一种假想平面在窗台略高一点 位置作水平剖切，将上面部分拿走，作剩余部分旳全部正投 影而形成旳。即平面图实际上是剖切位置位于门窗洞口处旳 水平剖面图。一般情况下，房屋有几层就应画几种平面图， 并在图旳下方标注相应旳图名，如“底层平面图”、“二层 平面图”等。图名下方应加一粗实线，图名右方标注百分比。 百分比比图名小一种字号。当房屋中间若干层旳平面布局， 构造情况完全一致时，则可用一种平面图来体现这相同布局 旳若干层，称之为原则层平面图。
（一）、建筑施工图一般旳绘图环节
一般先按建施图布置旳基本要求布置图面，注意预留标注尺寸、标高等所 需图幅，然后依平面图、立面图、剖面图、详图旳顺序画建施图底稿。同一图 纸上底稿均完毕后，才加深图线。 1、图面旳布置 （1）平面图旳方向宜与总平面图一致，其长边宜与横式幅面图纸旳长边一致； （2）同一图纸上绘制多于一层旳平面图时，各层平面图，宜按层数由低向高 旳顺序从下至上或从左至右布置； （3）相邻旳立面图或剖面图，宜绘制在同一水平线上，图内有关旳尺寸、标 高，宜标注在同一竖线上。同一张图纸上，平、立、剖面图尽量按投影关系配 置。
25
3300
3060
平面图例图
120 1200 1000 1000
1
1360 1000 490 1000 1250 120
2
120
C-2
建筑平面图识读技巧(图文并茂)
一、建筑平面图（一）建筑平面图的形成假想用一个水平的剖切平面沿房屋窗台以上的部位剖开，移去上部后向下投影所得的水平投影图，称为建筑平面图，如图51所示。
对多层楼房，原则上每一楼层均要绘制一个平面图，并在平面图下方注写图名（如底层平面图、二层平面图等）；若房屋某几层平面布置相同，可将其作为标准层，并在图样下方注写适用的楼层图名（如三、四、五层平面图）。
若房屋对称，可利用其对称性，在对称符号的两侧各画半个不同楼层平面图。
建筑平面图实质上是房屋各层的水平剖面图。
平面图虽然是房屋的水平剖面图，但按习惯不必标注其剖切位置，也不称为剖面图。
（二）建筑平面图的作用主要反映房屋的平面形状、大小和房间布置，墙(或柱)的位置、厚度和材料，门窗的位置、开启方向等。
建筑平面图可作为施工放线，砌筑墙、柱，门窗安装和室内装修及编制预算的重要依据。
（三）建筑平面图的图示内容及表示方法1、注写图名和绘图比例平面图常用1：50、1：100、1：200的比例绘制2、纵横定位轴线及编号，定位轴线是各构件在长宽方向的定位依据。
凡是承重的墙、柱，都必须标注定位轴线，并按顺序予以编号。
3、房屋的平面形状、内、外部尺寸和总尺寸4、房间的布置、用途及交通联系5、门窗的布置、数量及型号6、房屋的开间、进深、细部尺寸和室内外标高7、房屋细部构造和设备配置等情况8、底层平面图应注明剖面图的剖切位置，需用详图表达部位，应标注索引符号。
剖切位置及索引符号一般在底层平面图中应标注剖面图的剖切位置线和投影方向，并注出编号；凡套用标准图集或另有详图表示的构配件、节点，均需画出详图索引符号，以便对照阅读。
9、指北针一般在底层平面图的下侧要画出指北针符号，以表明房屋的朝向。
（四）有关图线、绘图比例、图例符号的规定被剖切到的墙体、柱用粗实线绘制；可见部分轮廓线、门扇、窗台的图例线用中粗实线绘制；较小的构配件图例线、尺寸线等用细实线绘制。
一般采用1：50、1：100、1：200 绘图平面图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北
用细实线绘制
直径24毫米
定位轴线及《规范》（7.0.1~7.0.10）的规定？
定位轴线是建筑物整体、及其构件定位的依据。 由横向定位轴线和纵向定位轴线构成。 每两条横、纵定位轴线构成一个坐标系，方便构件定位。 细点划线
纵向定位轴线
字母由下至上编号
直径8-10毫 米
横向定位轴线 阿拉伯数字由左至右编号
从阳光照着人身上会在地面形成“影子”，如 果 “影子”与人的外形和尺寸一样，就可以知 道人的真实形状和尺寸。
开始研究投影！——如何通过投影让人知道 被投影的物体的真实形状和尺寸?
自然界常见的投影——中心投影法
S 投射线 B A 空间点 投影中心
b a 投影 投影面P
如果光线平行？——平行投影法
由于被投影的对象（整个建筑物、单个构件等）都是形状 复杂的立体，仅作1次、甚至2次投影达不到投影图与被投 影立体一一对应的目的——？？？？
两个物体形状不同，但单面投影图相同？
两面正投影图也不一定能 表达物体的真实形状 ！
做三面投影能否达到目的？
事实证明对立体做三面（两两垂直的投影面）投影， 可以达到表达立体真实形状和尺寸的目的！
中间存在标准层时 数量＝地下室层数＋底层＋标准层数＋屋面
屋顶平面图中表达了什么内容？
落水孔位置
屋面坡向和坡度
屋面坡向和坡度
屋面的有组织排水和无组织排水？
当屋面坡向建筑物周边，屋面雨水自由排向建筑物四周时，排 水方式为无组织排水。 当屋面通过找坡将雨水引向固定的雨水管位置，使雨水按照人 为导向排向建筑物之外时，称为有组织排水。
有组织排水可分为内排水（排水管在室内），外排水（排水管 在室外）。
应该如何阅读建筑平面图？
1.看图名 —— 了解平面图的位置。
2.看外部尺寸——了解平面大小，外部门窗、过梁洞口的位置、编号和数量。 3.看内部尺寸——了解房间使用功能及楼梯布置，内部门窗、过梁及洞口的 位置编号和数量。 4.看附属构件——了解了解本层（或底层）的入口台阶、花池、散水、阳台、 雨蓬、等构件的位置及尺寸。
q′
q″
q
（有限的）铅垂面的投影有何特点？
特点1：水平投影为一条直线 特点2：其它两面投影为封闭图形
p′
p″
p
（有限的）侧垂面的投影有何特点？
特点1：侧投影为一条直线 特点2：其它两面投影为封闭图形
r′
r″
r
（有限的）水平面的投影有何特点？
特点1：水平投影反映平面形状和尺寸 特点2：其它两面投影为直线
•水平投影a至正投影面的距离aax与侧投影a〞至正投影面的距离a〞az相等。
构成立体的第二类元素——直线的投影？
我们要通过正投影的方式表达被投影的元素的真实形状和尺寸， 就必须让被投影元素至少与投影面平行或垂直，因为三个投影面 是两两垂直的。 当直线与投影面平行或垂直时，其在三面投影体系中的空间位置 称为特殊位置。
素混凝土
钢筋混凝土
砖砌体
毛石
建筑平面图中的尺寸标注规定？
共三道尺寸
建筑物总尺寸
轴线间尺寸
外墙洞口等 细部尺寸
《规范》有关“标高”的规定？
建筑工程施工图中用“标高”（level）表达高度方向的位置 。
图中A、B为绝对标高，C、D为相对标高。
《规范》有关“标高”的规定？
“建筑标高”和“结构标高”之间相差装修层的厚度。
重新阅读图纸，建筑平面图表达了那些内容？
建 筑 平 面 图 表 达 的 内 容
1. 房屋的平面形状 2. 房屋的大小（长和宽） 3. 各构件的平面定位
4. 房间的布置与功能
5. 楼梯、走廊的位置
6. 门窗的类型与位置
一套建筑施工图中要有多少个建筑平面图？
各层不同时 数量＝地下室层数＋底层＋中间层数＋屋面
5.看屋顶平面——了解屋面构造做法及排水情况 。
6.看文字说明和标准图集——了解细部构造做法及构件做法。。
建筑平面图的识读
本次课要学会什么能力？
能识读建筑施工图中的建筑平面图
本次课涉及哪些知识？
建筑平面图的形成原理 投影及正投影原理 建筑平面图表达的内容 建筑平面图的识读方法
要完成的任务
如何能让施工者事先知道要造的房子是什么样的？
造房子的人需要事先把建房子的想法告诉施工 者？——怎么办？
定位轴线及《规范》 （7.0.1~7.0.10）的规定？
定位轴线的“分区编号”
定位轴线及《规范》 （7.0.1~7.0.10）的规定？
圆形平面的轴线编号
定位轴线及《规范》 （7.0.1~7.0.10）的规定？
折线形平面的轴线编号
《规范》（8.1.1~8.2.1）中有关图例 的规定？
不同材料采用不同的“图例”表达。
ＣＤ实长
d
c
d
投影面的垂直线有何特点？
当直线AB垂直于投影面时，它在该投影面上的投 影ab变成一个点a≡b。直线上任一点M的投影m也 重合在这个点上， 这种性质叫积聚性； 在另外两个投影面的投影垂直于相应的投影轴， 且反映实长。
特殊位置平面有哪些？
（有限的）正垂面的投影有何特点？
特点1：正投影为一条直线 特点2：其它两面投影为封闭图形
如果建筑物每一层的布置都不同，那就每层都要画。 注意： 1. 不要忘了地下室（basement）。 2. 不要忘了屋面也要画。 •如果建筑物中间有布置相同的，那相同的层画一 次就够了，相同的层称为标准层。 注意： 标准层一般常见于高层建筑当中。
绘制建筑工程施工图的目的是什么？
表达建筑物的整体、各部位、各构件的形状和真实尺寸。
（有限的）正平面的投影有何特点？
特点1：正投影反映平面形状和尺寸 特点2：其它两面投影为直线
（有限的）侧平面的投影有何特点？
特点1：侧投影反映平面形状和尺寸 特点2：其它两面投影为直线
r′
r″
r
直线和有限平面正投影的两大特点
实形性：直线或平面平行于投影面时，投影反映实形。 积聚性：直线或平面垂直于投影面时，投影积聚成一 点或一条线。 类似性：直线或平面倾斜于投影面时，投影成为缩小 的类似形。
建筑平面图表达了哪些图素内容？
剖切符号 纵向定位轴线 指北针
标高
详图索引
柱的“图例” 尺寸标注
横向定位轴线
图名和图样比例
《规范》中对建筑平面图命名的规定？
建 筑 平 面 图 的 命 名 方 式
底层平面图、二层平面图… 顶层平面图等。
按楼层命名
中间各层（除底、顶层外） 相同时：标准层平面图。
按楼层面标高命名
看看轴侧图的感觉怎样？
建筑平面图是如何形成的？
切断后的上部分“移除”
在门窗高度范围内“剖切”
对下部分垂直向下做正投影
建筑平面图的形成过程？
1.剖切——在每层的门窗洞口高度处
2.移除——剖切平面以上部分
3.向下做正投影——剖切平面以下部分 4.绘制投影图——被剖切层的建筑平面图
建筑平面图每层都需要画吗？
XXX米平面图
绘制比例的含义及《规范》的规定？
建筑物实际的体型尺寸较大，必须按比例“缩小”才能绘制在图中 。 建筑平面图常用的绘制比例为：1:50~1:150
1
图上距离1毫米
: 100
实际距离100毫米0.000）平面图”中、表达 建筑物朝向定位的标志符号。
特殊位置的直线
正平线的投影有何特点？
特点1：正投影反映直线实际长度 特点2：三面投影都是直线
水平线的投影有何特点？
特点1：水平投影反映直线实际长度 特点2：三面投影都是直线
e
f
e
e
f
反映ＥＦ实长
侧平线的投影有何特点？
特点1：侧投影反映直线实际长度 特点2：三面投影都是直线
c
d
c
非90度角
如果光线平行并与投影面呈90度角——正投影法
正投影可以满足施工图 要求。
90°
“图纸”与“投影”的关系
投影三要素
光 线
物体
物 体
建筑物
投影图
投 影 图
图纸
中心投影和斜投影是否在工程中没用了？
立体、直观，方案图。
1. 中心投影法
透视图
2. 斜投影法
轴侧图
3. 正投影法
建筑工程施工图
用相互垂直的多个投影面和正投影法绘制。特点:绘制简便，能反映形体的 真实形状和尺寸。
侧投影面 正投影面
水平投影面
三面投影图之间是有特殊规律的！
水平投影方向
1. V面与H面——长对正 2. V面与W面——高平齐 3. H面与W面——宽相等
Z V
W X 宽 长 高
侧投影方向 H Y 正投影方向
构成立体的最基本元素“点”的三面投影？
•点A的水平投影a与正投影aˊ的连线与水平投影面和正投影面的交线OX垂直； •点A的正投影aˊ与侧投影a〞的连线与正投影面和侧投影面的交线OZ垂直；
