安川变频器的调试及全参数设置表(齐全)

第一部分变频器的操作方法

一、操作面板各部的名称：

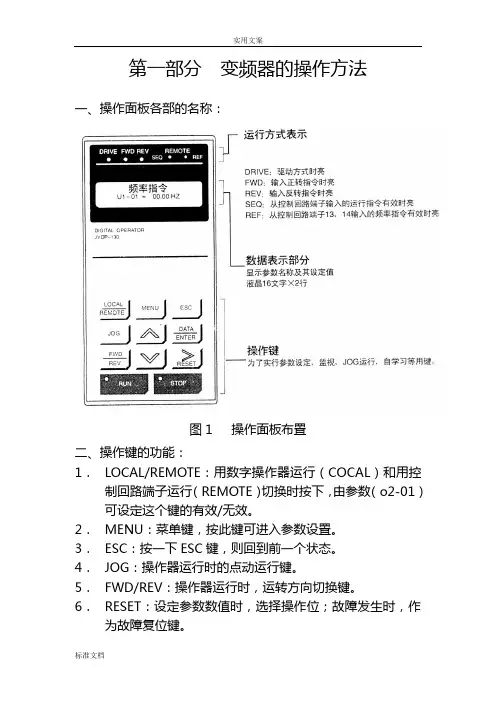

图1 操作面板布置

二、操作键的功能：

1．LOCAL/REMOTE：用数字操作器运行（COCAL）和用控制回路端子运行（REMOTE）切换时按下，由参数（o2-01）可设定这个键的有效/无效。

2．MENU：菜单键，按此键可进入参数设置。

3．ESC：按一下ESC键，则回到前一个状态。

4．JOG：操作器运行时的点动运行键。

5．FWD/REV：操作器运行时，运转方向切换键。6．RESET：设定参数数值时，选择操作位；故障发生时，作为故障复位键。

7．增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键。

8．减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键。

9．DATA/ENTER：各模式、功能、参数、设定值确认时按下此键。

10．RUN：操作器运行时，按下此键起动变频器。11．STOP：操作器运行时，按下此键停止变频器；控制回路端子运行时，由参数（o2-01）可以设定这个键的有效/无效。

三、方式的切换

按（MENU）键，表示驱动方式，然后按↑、↓键切换方式。读取、设定各方式中参数时，按（DATA/ENTER）键。从参数的读取、设定状态返回前一状态时，按（ESC）键。具体操作如下图：

图2 方式的切换

四、操作举例

把加速时间从10.0Sec变更为20.0Sec，请按以下顺序设定参数：

五、在驱动方式下的操作

在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。

常用监视参数：

U1-0 1 频率指令U1-0

2

输出频率

图3 驱动方式下的操作方法

第二部分变频器的调整

一、确认电机旋转方向

把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致，速度是否正常。如有异常，按下表中的方法进行处理：

运转方向不一致，速度正常调换输出三相中的任意二相，

并调换旋转编码器的A、B相或

二、运行速度的调整

注：速度≤1.0m/s时单层速度和多层速度的设置值相同，预设值均为50.0Hz。

三、平层精度的调整

平层精度的调整必须在井道平层装置已经调整完毕的情况下进行，即井道插板位置已调整准确（普通井道系统）或井道偏移量

注：以上方法并不是唯一的调整方法，还可以通过PLC或微机数据的调整来调整平层精度，具体的调整方法参见相应的调试说

明。

四、起动加速度的调整

五、停止减速度的调整

没有在上表中列出的参数为变频器的出厂值；除了本调试说明中述及的调整参数外，请不要随意改动变频器参数，以免造成不必要的麻烦。

第三部分常见故障的解决

联系，避免故障的进一步扩大。
