调音台图解和使用说明
调音台使用图解_资料
6、HIGH、MIDDLE、LOW：三段均衡器旋钮
7、MONITOR：总监听音量旋钮 8、EFFECT：输出至效果器旋钮 9、PANPOT: 声像旋钮 10、PFL：衰减器前监听按键
8、MASTER OUTPUT LEFT：总输出左声道
4、EFFECT RETURN：效果器返回调音台接口
17 LEVEL METER
、 9、POWER ON：调音台开关
： 电 平 表
10、HEADPHONE：监听耳机输出接口
11、AUX IN：辅助立体声输入旋钮
12、PFL ON：PFL指示灯 13、EFF.SEND：输出至效果器旋钮 14、HP LEVEL：耳机监听音量旋钮 15、DELAY：延迟效果旋钮
25、EFF.RET：效果器返回衰减器
27、 L-MASTER-R：总输出左、右声道衰减器
16、HIGH、LOW ：二段均衡器旋钮
26、GRAPHIC EQUALIZER：图形均衡器
18、HIGH、LOW：二段均衡器旋钮 19、REPEAT：回响效果旋钮 20、EFF.MON：效果器至监听旋钮 21.、PANPOT：声像旋钮
22、23.PFL：衰减器前监听按键
24、MONITOR：监听输出衰减器
11、FADER：衰减器(音量推子)
5、MASTER OUTPUT RIGHT：总输出右声道
1、MONITOR：监听输出接口 2、EFFECT SEND：调音台输出至效果器接口
6、MASபைடு நூலகம்ER OUTPUT LEFT：总输出左声道
调音台使用图解_资料
麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
5.GAIN：增益旋钮它是用来调节输入信号电平大小的。
输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。
显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。
增益范围为20 分贝到60 分贝。
值得注意的是，增益太高会使声道负荷过载，导致声音失真；太低则背景噪音明显，可能也无法获得足够的讯号电平提供混音输出。

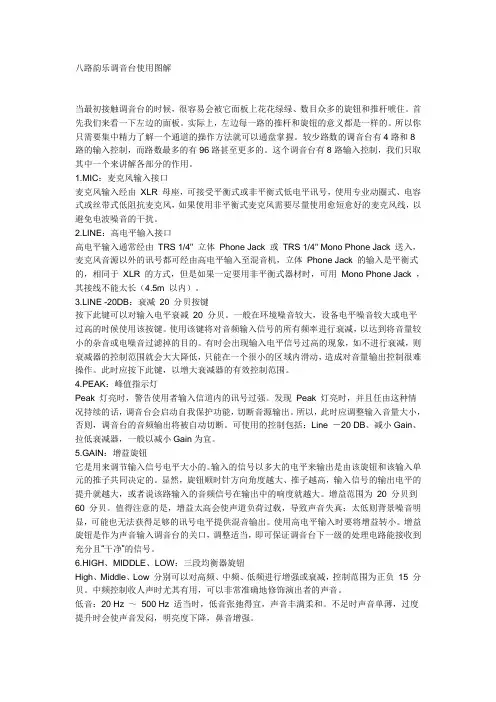

八路韵乐调音台使用图解
八路韵乐调音台使用图解当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。
这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。
1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
百灵达调音台使用图解说明
For personal use only in study and research; not for commercial use百灵达调音台使用图解说明调音台中文说明书/中文图解/中文使用手册1.XRL：卡侬话筒输入口，可以同时接2支话筒。
2.Line in：单通道线性输入口，用来连接乐器或其他外设。
3.Gain：对应以上输入口的增益旋钮。
4.EQ：(居中)3段EQ(均衡器)，用来调整高、中、低频。
5.AUX：辅助发送旋钮，旋钮后信号发送控制器，可与外置的效果处理器联合，用于发送信号；也可以调音台作为一个单声道的编组输出使用6.PAN/BAL：(居中)控制立体声中的左右通道声象的平衡,当两路为立体声信号输入时，可将其一路打到左边，一路打到右边，以达到同样的立体声输出效果。
7.LEVEL：对应每输入通道的电平旋钮，根据输入电平的大小来做适当的调整。
8.EXT AUX SEND：辅助发送，与AUX配合使用，分配信号给其他外设。
STEREO AUX RETURN：立体辅助返回，通常与EXT AUX SEND联合使用，并使用AUX RETURN LEVEL旋钮控制返回的电平量。
9.LINE IN 3/4，5/6：立体声线性输入，此立体声分为左右声道，可同时使用。
10.PHONES：监听耳机插口。
11.MAIN MIX OUT：调音台的主混音输出接口，一般用此输出连接到主要的后级设备上。
12.2 TRACK：用于输出信号到DAT、MD或者是硬盘录音系统或者接收这些设备的返送信号；与下边的2TK TO MIX和2TK TO CTRL ROOM联合使用，可以实现简单的编组输出功能。
13.CTRL RM OUT：控制室鉴听输出接口，连接到控制室监听设备，也可作为普通的监听输出。
14.混响效果器：内置100个28比特(bit)数码效果。
PRESS to SELECT：内置效果的选择旋钮。
EFFECTS LEVEL：效果量电平控制旋钮。
《调音台的操作技巧》课件
IX. EQ调节
1 高音调节
调整高音频率的音量。
2 中音调节
调整中音频率的音量。
3 低音调节
调整低音频率的音量。
X. 信号的回路处理
1
回路设置
设置信号路径以满足特定的音频需求。
2
回路检测
检测和解决信号回路中的问题。
3
回路补偿
纠正信号回路中的延迟和失真。
XI. 音响检测
测试设备
使用音响测试设备检测和调整音 频。
信号分析仪
了解如何使用信号分析仪来检测 音频信号。
声级计
使用声级计测量声音的强度。
XII. 音频信号的特殊处理
1 变调处理
2 回声效果
3 音频平衡调节
改变音频信号的音调。
添加回声和空间感。
调整音频信号的平衡。
XIII. 小型混音台的操作技巧
简洁而功能强大
了解小型混音台的设计和使用优势。
适用于小型场合
《调音台的操作技巧》
调音台是音乐制作和演出过程中至关重要的工具。本课件将介绍调音台的基 本结构、操作技巧以及注意事项，帮助您更好地掌握调音台的使用方法。
I. 介绍
了解调音台的基本概念和作用，以及为什么它是音频处理的核心。
II. 调音台的基本结构
主控制台
了解主控制台的各个组成部分和 功能。
输入通道
Байду номын сангаас
VII. 使用频段控制
图形均衡器
了解如何使用图形均衡器调整音 频频段。
参数均衡器
掌握参数均衡器的使用方法，精 确调节音频频段。
高通滤波器
使用高通滤波器消除低频噪音。
VIII. 使用效果器
混响效果

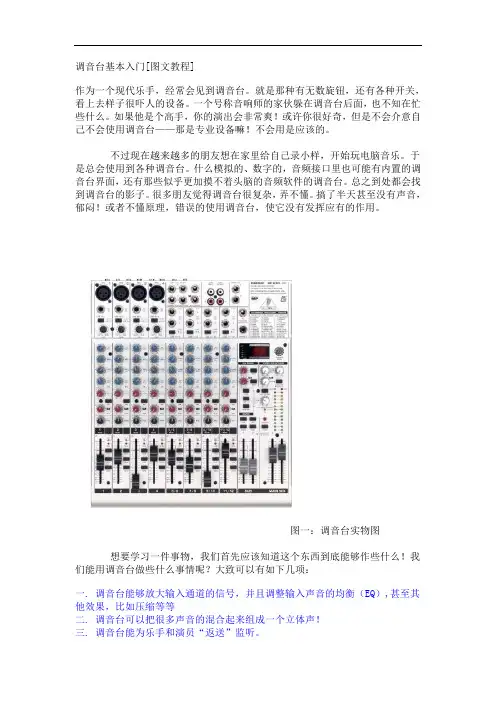

调音台基本入门[图文教程
调音台基本入门[图文教程]作为一个现代乐手，经常会见到调音台。
就是那种有无数旋钮，还有各种开关，看上去样子很吓人的设备。
一个号称音响师的家伙躲在调音台后面，也不知在忙些什么。
如果他是个高手，你的演出会非常爽！或许你很好奇，但是不会介意自己不会使用调音台——那是专业设备嘛！不会用是应该的。
不过现在越来越多的朋友想在家里给自己录小样，开始玩电脑音乐。
于是总会使用到各种调音台。
什么模拟的、数字的，音频接口里也可能有内置的调音台界面，还有那些似乎更加摸不着头脑的音频软件的调音台。
总之到处都会找到调音台的影子。
很多朋友觉得调音台很复杂，弄不懂。
搞了半天甚至没有声音，郁闷！或者不懂原理，错误的使用调音台，使它没有发挥应有的作用。
图一：调音台实物图想要学习一件事物，我们首先应该知道这个东西到底能够作些什么！我们能用调音台做些什么事情呢？大致可以有如下几项：一. 调音台能够放大输入通道的信号，并且调整输入声音的均衡（EQ）,甚至其他效果，比如压缩等等二. 调音台可以把很多声音的混合起来组成一个立体声！三. 调音台能为乐手和演员“返送”监听。
四. 调音台协助效果器为各个通道添加混响、延迟等效果五. 调音台把各通道的声音发送给多轨录音机或者音频接口分轨录音六. 调音台能够可以让录音师很方便的监听所有通道的声音，并且并不干扰这些通道。
实践是学习调音台的最好方法。
我们以市场上比较常见的Behringer UB 1622FX模拟调音台为例，介绍调音台的基本功能和使用方法。
这个 UB1622FX调音台虽然体积不大，但是功能比较全，还内置了一个数字效果器。
首先声明我不是Behringer公司的“托儿”，我只想用一个具体的例子让大家了解调音台的一些基础知识！知识是相通的，只要掌握了调音台的基础知识，就可以很快掌握和使用各种各样的调音台，无论是模拟的还是数字的，甚至是那些虚拟的调音台，都能很快上手。
下面我们就结合Behringer UB1622FX调音台的实际情况，介绍调音台的功能和使用。
调音台使用详解(图文)
调音台使用图解1.MIC：麦克风输入接口麦克风输入经由XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由TRS 1/4" 立体Phone Jack 或TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体Phone Jack 的输入是平衡式的，相同于XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减20 分贝按键按下此键可以对输入电平衰减20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
5.GAIN：增益旋钮它是用来调节输入信号电平大小的。
输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。
显然，旋钮顺时针方向角度越大、推子越高，输入信号的输出电平的提升就越大，或者说该路输入的音频信号在输出中的响度就越大。
增益范围为20 分贝到60 分贝。
值得注意的是，增益太高会使声道负荷过载，导致声音失真；太低则背景噪音明显，可能也无法获得足够的讯号电平提供混音输出。
调音台各功能按钮按键的说明
调⾳台各功能按钮按键的说明⼀、MIC—为话筒插⼝（低电平信号）LINE—为线路插⼝（⾼电平信号）INS—为断点插⼝LEX FX 效果器发送GAIN—增益控制旋钮MIX SUB 接⼝为HF—输⼊通道⾼⾳均衡MID—输⼊通道中⾳均衡LF—输⼊通道低⾳均衡AUX1—AUX3—为辅助输出控制⼝旋钮PAN—声向定位控制旋钮FAD—通道信号衰减推⼦MIX –L-R —主通道信号衰减推⼦（左右主输出）STEREO—⽴体声IN—输⼊OUT—输出BRIDGE—桥接VIDEO—视频AUDIO—⾳频 ON—开 OFF—关phones—⽿机插⼝MONO—单声道监听EFX—效果器SEND—效果发送RETURN—效果返回CLIP—峰值指⽰灯 CUT—剪切 LED—发光管PFL—监听TAPE—磁带机（TK）IN PUT—输⼊ OUT PUT—输出MUNE—通道哑⾳开关⼆、DIR 直接输出插孔，⽤作多轨录⾳或信号送出，平衡式。
MIC XLR平衡式话筒输⼊。
LINE 线路输⼊插⼝，⽤于连接电⼦乐器及CD、卡座等。
INS 断点插⼝，经处理后的信号可经此⼝返回信号路途。
SENS 增益控制旋钮100H z 低⾳切除开并HF 输⼊⾼⾳均衡器旋钮MID 中频修饰扫描点MID 中频均衡器旋钮LF 低⾳均衡器旋钮AUX1 PRE 辅助通道（推⼦前均衡后）AUX2 POST/PRE 辅助通道（可选择推⼦前或推⼦后）LEX FX POST 效果器输出（均衡后）PAN 声向定位旋钮ON 通道哑⾳开关MIX或SUB 选择主输出⼝（MIX：主输出 SUB：副输出）PFL 输⼊通道预监听开关FAD 分路通道衰减器三、MIC话筒输⼊48V幻像电源（电容话筒专⽤）LINE线路输⼊（CD、卡座等⾳源等输⼊信号）DIRECE OUT直通输出（多轨录⾳机专⽤）INSERT断点⼝（做单声道处理⽤）Φ相位倒相开关（可将话筒相位倒相）INPUT SENS信号增益旋钮100HZ（100HZ低⾳剪切键）HF⾼⾳均衡旋钮HMID中⾼频扫描旋钮（选择修饰频点）HMID中⾳均衡旋钮HMID中低频扫描旋钮（选择修饰频点）HMID中低⾳均衡旋钮LF低⾳均衡旋钮EQ均衡选择按键AUX1 PRE 辅助输出1（推⼦前、均衡前）AUX2 PRE 同上AUX3 PRE 同上AUX4 POST/PRE （可选择在推⼦前或推⼦后）AUX5 POST 辅助输出5（推⼦后、均衡后）AUX6 POST 同上PAN 声像定位MIX 通道选择开关（主通道）1-2 编组通道选择开关3-4 编组通道选择开关MUTE 哑⾳开关M1 矩阵M2 矩阵M3 矩阵M4 矩阵PFL 预推⼦监听调⾳台各功能按钮按键的说明(出处: ⾳频应⽤)。
二、调音台的操作使用
（以韩国产Bard1调音台为例）韩国产Bard1调音台面板图：一）话筒输入与线路输入通道部分控制面板见下图(1)~(18):(1) 话筒输入(2) 线路输入。
(3) 断点插入。
(4) 衰减按钮。
(5) 信号峰值电平指示。
(6) 增益调节。
(7) 高音音调控制。
(8)，(9)中音音调控制。
(10) 低音音调控制。
(11)，(12)辅助输出电平调节。
(13)混响效果控制。
(14)，(15)输出通道选择开关。
(16) 声像控制。
(17) 独听开关。
(18)通道衰减器（Channel Fader）。
二）立体声输入部分控制面板见下图(19)~(34):各部分的控制功能如下。
(19)：左、右声道输入信号插座。
接收外部音源设备（如录音机等）的立体声信号输入到调音台。
(20)：左（单声道）/右声道信号断点插入。
用1/4英寸插座平衡连接立体声左、右声道信号到外接设备。
(21)～(34)：分别与输入通道中的(4)～(18)类似。
三）主控输出部分主控输出部分的控制面板见下图(35)～(42)所示。
各部分的控制功能如下:(35)：立体声图示均衡器。
(36) (37)：均衡器连接选择开关。
(38)：输出电平指示。
(39)：输出电平指示选择开关。
(40)：辅助通道返回电平调节。
(41)：独听开关。
(42)：主控输出衰减器（推子MASTER FADER）。
四）、混响效果控制部分及其他混响效果控制部分及其他部分的控制面板如下图(43)～(76)所示。
各部分的控制功能如下：(43)回声电平调节。
(44)延时时间控制。
(45)辅助输出电平调节（AUX 1，SEND ）。
(46)辅助返回电平调节（AUX 1，2 RETURN ）。
(47)主控输出选择。
(48) 编组输出（SUB 1，2）选择。
(49) 声像控制。
(50)独听开关。
(51)编组输出通道衰减器（SUB FADER ）。
(52)电源开关。
(53)录音输出插座。
(54)独听指示。
调音台图解和使用说明
调音台图解和使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。
这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。
1.MIC：xx输入接口xx输入经由 XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗xx，如果使用非平衡式xx 需要尽量使用愈短愈好的xx线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由 TRS 1/4" 立体 Phone Jack 或 TRS 1/4" Mono Phone Jack 送入，xx音源以外的讯号都可经由高电平输入至混音机，立体 Phone Jack 的输入是平衡式的，相同于 XLR 的方式，但是如果一定要用非平衡式器材时，可用 Mono Phone Jack ，其接线不能太长（4.5m 以内）。
3.LINE -20DB：衰减 20 分贝按键按下此键可以对输入电平衰减 20 分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。
发现 Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为xx。
YAMAHA12路调音台使用说明mg124cx
YAMAHA12路调音台示意图下图为各个接口连接示意图下面我们将调音台上的各个功能按钮使用方式详细的说明:1、MIC输入插口（通道1-4、5/6、7/8）这些是平衡式XLR型话筒输入插口。
2、LINE输入插口（通道1-4）这些是平衡式TRS耳机插口型线性输入插口。
3、LINE输入插口（通道5/6-11/12）这些是非平衡式耳机插口型立体声线性插入插口。
4、LINE输入插口（9/10、11/12）这些是非平衡式立体声RCA针式插口。
5、INSERT插口（通道1-4）每个这类插口都在相应输入通道的均衡器与衰减器之间提供一个插入点。
这些INSERT 插口可用来独立地将图形均衡器、压缩器或噪声器过滤器等设备接入相应的通道。
这些插口是TRS（尖端、环、套筒）耳机插口，可以同时携带发送信号和返回信号。
6、GAIN控制旋钮调节输入信号电平为了获得信噪比和动态范围的最佳平衡，调节电平使PEAK指示灯（9）仅在最高输入瞬间峰值时偶尔短暂地亮起。
7、√88开关（高通滤波器）此开关使HPF打开或者关闭。
要打开HPF，请按下此开关，HPF将削去80HZ以下的频率（HPF不使用于立体声输入通道3、4的线性输入）。
8、COPMP控制按钮调节应用到通道的压缩电平值。
将旋钮向向右旋转时，压缩率将增大，同时相应的自动调节输出增益。
将获得一个更平滑的、甚至是动态的效果，这是由于整体电平增强后高声信号变得柔和所致。
9、PEAK指示灯检测EQ后信号的峰值电平。
当电平达到削波以下3dB时，PEAK指示灯亮红灯。
对于配有XLR的立体声输入通道（5/6和7/8），将同时检测EQ后和后置话筒放大器的峰值电平，并在其中任一电平达到削波以下3dB时指示灯亮红灯。
10、均衡器（HIGH、MID、LOW）该三频段均衡器可在高、中和低三个频率带调节通道。
通道9/10和11/12有两个频率带：高和低。
将旋钮设定在下箭头位置可以在相应的频率带产生平坦的响应。
调音台调制方法PPT
控制通道旳声音发送给立体声主输出， 假如不打开这个开关，把推子推到头主输出 也不会有声音。
我们能够用编组来实现用一种推子同步 对多种音源旳音量控制。例如有一种鼓组， 使用了5只话筒。我们分别打开这5个通道发 送给编组输出开关。此时这5个通道旳声音 全部进入到编组输出。下一步我们让这些编 组旳声音再送入到主输出即可。
从使用上来说，你玩熟一种模拟调音台，其他旳模拟调音台都大 同小异，但是数字调音台不同，尤其是不同品牌旳，你熟悉了一种之 后，换成另一种必须还要熟悉一阵。
数字调音台可直接处理数字音频，也可将模拟音频转成数字音频， 过程实际上是将一般旳模拟音频信号旳电信号转换成许多称作“比特 （Bit）”旳二进制码0和1，这些0和1便构成了数字音频文件。
除了上述四大功能之外，调音台还有显示、监听、 编组、遥控、对讲等功能。
• 调音台能够放大输入通道旳信号，而且经过调整输 入音频旳均衡来得到合适旳音色；
• 调音台能够把诸多路音频混合成一种音频；
• 调音台能为乐手和演员送出监听信号；
• 调音台能够帮助效果器为各个通道添加混响、延迟 等效果；
• 调音台能够把各通道旳信号发送给多轨录音机或者 音频接口进行分轨录音；
在使用推子前辅助将声音发送给效果器时， 一般会出现因为效果返回没能来得及关掉或忘记 关掉旳情况，在推子拉下后，声音还没能够关掉。
调音台的使用方法图解
谢谢观看.
Thank you for watching.
Docs
调音台的使用方法图解
DOCS SMART CREATE
CREATE TOGETHER
DOCS
01
调音台的基本概念与功能介绍
什么是调音台及其在音乐制作中的作用
调音台是一种音频处理设备
• 用于混合、调整和控制音频信号 • 在音乐制作中，调音台是核心设备之一
调音台的作用
• 调整音量：平衡各个音源的音量，使音乐更加和谐 • 调整音色：通过均衡器、压缩器等处理手段，改善音源的音色 • 增加效果：应用混响、延迟等效果器，为音乐增添丰富的层次感
虚拟现实与增强现实技术在调音台的应用
虚拟现实技术在调音台的应用
• 虚拟调音：通过虚拟现实技术，实现远程调音和合作 • 音乐创作：利用虚拟现实技术，创作独特的音乐作品
增强现实技术在调音台的应用
• 现场指导：通过增强现实技术，为现场演出提供实时指 导 • 音乐教育：利用增强现实技术，进行音乐教育和培训
现场演出的调音实战技巧
现场演出调音的特点
• 需要快速响应和实时调整 • 要考虑现场环境和观众听觉
实战操作
• 调整均衡器，使音源适应现场环境 • 使用压缩器，控制音源的动态范围 • 应用混响、延迟等效果器，增加音乐的现场感和互动性
05
调音台的使用问题解决与优化方法
音频信号干扰与消除方法
音频信号干扰原因
设备维修
• 寻求专业维修人员进行维修 • 了解设备工作原理，自行排查故障
调音效果的优化与提升策略
优化策略
• 学会倾听：以音乐耳朵为标准，调整音色和效果 • 熟悉设备：了解设备功能和特点，灵活运用设备 • 实践与总结：不断尝试和总结经验，提高调音水平
调音台控制面板详细说明
调音台控制面板详细说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。
首先我们来看一下左边的面板。
实际上，左边每一路的推杆和旋钮的意义都是一样的。
所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。
较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。
这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。
1.MIC：麦克风输入接口麦克风输入经由XLR母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。
2.LINE：高电平输入接口高电平输入通常经由TRS1/4"立体PhoneJack或TRS1/4"MonoPhoneJack送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体PhoneJack的输入是平衡式的，相同于XLR的方式，但是如果一定要用非平衡式器材时，可用MonoPhoneJack，其接线不能太长(4.5m以内)。
3.LINE-20DB：衰减20分贝按键按下此键可以对输入电平衰减20分贝。
一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。
使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。
有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。
此时应按下此键，以增大衰减器的有效控制范围。
4.PEAK：峰值指示灯Peak灯亮时，警告使用者输入信道内的讯号过强。
发现Peak灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。
所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。
可使用的控制包括：Line-20DB、减小Gain、拉低衰减器，一般以减小Gain为宜。
模拟调音台使用图文教程
调音台基本入门作为一个现代乐手，经常会见到调音台。
就是那种有无数旋钮，还有各种开关，看上去样子很吓人的设备。
一个号称音响师的家伙躲在调音台后面，也不知在忙些什么。
如果他是个高手，你的演出会非常爽！或许你很好奇，但是不会介意自己不会使用调音台——那是专业设备嘛！不会用是应该的。
不过现在越来越多的朋友想在家里给自己录小样，开始玩电脑音乐。
于是总会使用到各种调音台。
什么模拟的、数字的，音频接口里也可能有内置的调音台界面，还有那些似乎更加摸不着头脑的音频软件的调音台。
总之到处都会找到调音台的影子。
很多朋友觉得调音台很复杂，弄不懂。
搞了半天甚至没有声音，郁闷！或者不懂原理，错误的使用调音台，使它没有发挥应有的作用。
图一：调音台实物图想要学习一件事物，我们首先应该知道这个东西到底能够作些什么！我们能用调音台做些什么事情呢？大致可以有如下几项：一. 调音台能够放大输入通道的信号，并且调整输入声音的均衡（EQ）,甚至其他效果，比如压缩等等二. 调音台可以把很多声音的混合起来组成一个立体声！三. 调音台能为乐手和演员“返送”监听。
四. 调音台协助效果器为各个通道添加混响、延迟等效果五. 调音台把各通道的声音发送给多轨录音机或者音频接口分轨录音六. 调音台能够可以让录音师很方便的监听所有通道的声音，并且并不干扰这些通道。
实践是学习调音台的最好方法。
我们以市场上比较常见的Behringer UB 1622FX模拟调音台为例，介绍调音台的基本功能和使用方法。
这个 UB1622FX调音台虽然体积不大，但是功能比较全，还内置了一个数字效果器。
首先声明我不是Behringer公司的“托儿”，我只想用一个具体的例子让大家了解调音台的一些基础知识！知识是相通的，只要掌握了调音台的基础知识，就可以很快掌握和使用各种各样的调音台，无论是模拟的还是数字的，甚至是那些虚拟的调音台，都能很快上手。
下面我们就结合Behringer UB1622FX调音台的实际情况，介绍调音台的功能和使用。
