排水沟设计计算11
计算书11
工程量
#NAME? #NAME? #NAME? #NAME? #NAME? #NAME? #NAME? #NAME? #NAME? #NAME? #NAME? #NAME?
备注
2 毛石挡土墙基础 3 毛石挡土墙 4 40厚1:2水泥砂浆压顶 5 30厚1:2水泥砂浆抹光 6 沉砂池挖土方 7 沉砂池土方回填 8 沉砂池土方外运 9 C20混凝土垫层100厚 10 1:2水泥砂浆垫层50厚 11 混凝土垫层模板 12 砖砌沉砂池 13 井内1:2水泥砂浆批荡 湖边栈道台阶、茶溪谷新大 门广场基础工程 1 现浇混凝土台阶 2 广场面积 3 挖土方 4 小型砌体 湖边走廊张拉膜基础工程 1 挖土方 2 路面面积 3 独立基础 4 基础垫层 5 基础柱 6 独立基础模板 7 基础垫层模板 5 基础柱模板 8 基础挖土方 9 土方外运 10 土方回填 11 钢筋B12/100 12 钢筋8B20 13 箍筋A8/100 14 预埋构件 天麓七区垃圾场排洪管工程
单 位
计算式
汇总
工程量
备注
m3
(5.5+3.4+5.5+13+10.7+7.6+1.4)*(0.25+3.3+1.3)*(0.3+1.05)/2 +47.1*1*0.2
#NAME?
第1页
共16页

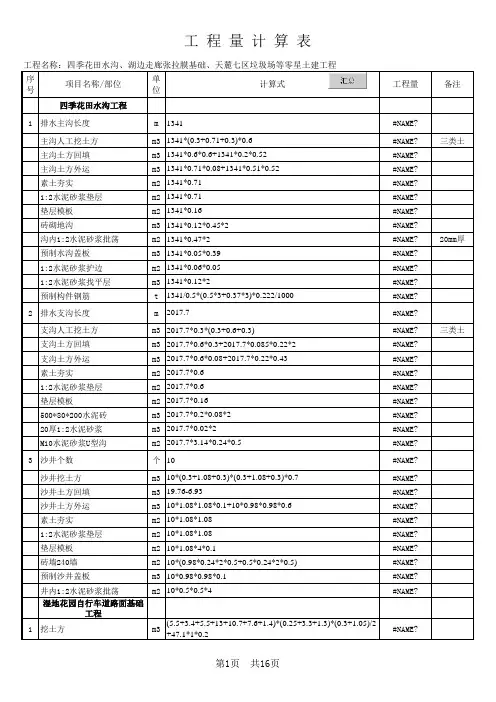

工 程 量 计 算 表
工程名称：四季花田水沟、湖边走廊张拉膜基础、天麓七区垃圾场等零星土建工程 序 号 项目名称/部位 单 位 计算式
m3 0.327*36*0.1+0.3*0.13/2*36 m2 (1.8+9+6.9)*19.4*0.5+3.14*9*9*0.25+9*9+3.7*1.5 m3 321.83*0.8 m3 3.14*1.8*0.25*0.2
排水沟设计规范
排水沟设计规范WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】G B/T─199 6前言本标准系列共分四项：第一项《水土保持综合治理规划通则》，第二项《水土保持综合治理技术规范》，第三项《水土保持综合治理验收规范》，第四项《水土保持综合治理效益计算方法》。
本标准是上述系列中的第二项。
本项标准包括6个标准：GB/T ─1996 水土保持综合治理技术规范坡耕地治理技术GB/T ─1996 水土保持综合治理技术规范荒地治理技术GB/T ─1996 水土保持综合治理技术规范沟壑治理技术GB/T ─1996 水土保持综合治理技术规范小型蓄排引水工程GB/T ─1996 水土保持综合治理技术规范风沙治理技术GB/T ─1996 水土保持综合治理技术规范崩岗治理技术本标准是GB/T ，包括坡面小型蓄排工程、路旁、沟底小型蓄引工程和引洪漫地工程三篇内容。
???本标准系列的四项出版后，将全部代替1988年出版的中华人民共和国水利电力部部颁标准SD 238─87《水土保持技术规范》。
本标准由中华人民共和国水利部提出并归口。
本标准负责起草单位：水利部水土保持司。
参加起草单位：黄河水利委员会黄河上中游管理局、黄河水利委员会农村水利水土保持局、长江水利委员会水土保持局、松辽水利委员会农田水利处、珠江水利委员会农田水利处、海河水利委员会农田水利处淮河水利委员会农田水利处。
本标准主要起草人：郭廷辅、刘万铨、廖纯艳、胡玉法、苏仲仁、宁堆虎、徐传早、佟伟力、鲁胜力。
第一篇坡面小型蓄排工程1 范围本篇规定了防治坡面水土流失的截水沟、排水沟、沉沙池、蓄水池等坡面小型蓄排工程的规划、设计、施工、管理的技术要求。
本篇适用于南方多雨地区。
北方部分雨量较多、坡面径流较大的土石山区和丘陵区，也可参照使用。
2 基本规定坡面小型蓄水工程，应与坡耕地治理中的梯田、保水保土耕作等措施、荒地治理中造林育林、种草育草等措施紧密结合，配套实施。
建筑给排水课程设计说明书_(1)
课程设计说明书课程名称：建筑给水排水工程课程设计题目：学院：建筑工程系：土木工程专业：给水排水工程班级：给水排水2012学号： 6002212005学生姓名：彭学政起讫日期： 2015.6.24～2015.7.8指导教师：黄小华、刘振中、杨长河、李鹏程系分管主任：审核日期：第一篇设计说明书第一章给水工程设计1.1 给水工程设计1.1.1 设计方案1.1.2 设计方案比较结论1.1.3 室内给水系统1.1.4 室外给水系统1.2 给水系统的组成1.3.2 管材第二章消火栓消防工程设计2.1 消火栓消防工程设计基本参数2.2 消火栓消防工程设计方案比较2.2.1 设计方案2.3 消火栓消防系统的设计2.3.1 室外消火栓消防管道2.3.2 室内消火栓消防系统2.3.3 室内消火栓布置2.4 管材第三章污废水排水工程设计3.1 排水体制确定3.2 污废水排水工程设计方案比较3.2.1 设计方案3.3 污废水排水工程的设计3.3.1 室内污废水排水管道3.4 污废水排水系统的组成3.5 设备及管材3.5.1 设备3.5.2 管材3.6 施工要求第二篇设计计算书第五章冷水系统计算第六章消火栓给水系统计算6.1 基本参数6.1.1 设计参数6.2 消火栓的间距及布置6.2.1 消火栓保护半径6.3 消火栓系统水力计算6.3.1 确定设计参数6.3.2 计算水枪喷嘴所需水压H q6.3.3 计算水龙带水头损失H d6.3.4 计算消火栓口处所需水压H xh6.3.5 校核6.3.6 屋顶消火栓6.3.7 水力计算6.4 消防贮水设备6.4.1 水泵接合器设置第七章喷淋系统计算第八章污废水排水系统计算7.1 设计秒流量公式7.2 室内排水系统水力计算7.2.1 基本规定7.2.2 排水系统横支管水力计算7.2.3 排水系统立管水力计算7.3 化粪池的计算第九章材料一览表设计参考资料设计体会第一篇设计说明书第一章给水工程设计1.1给水工程设计1.1.1 设计方案（1）基本原则根据《建筑给水排水规范》（GB50015-2003）（以下简称《建规》）3.3条规定，给水系统选择有如下原则：①应尽量利用城市市政给水管网的水压直接供水。
盲沟施工方案11详解
一、工程地下水概况 (1)二、编制依据. (2)三、设计做法要求 (2)四、施工准备. (3)五、劳动力安排. (4)六、施工部署：. (4)七、排降水施工技术措施 (5)八、质量标准. (6)九应注意的质量问题 (7)十职业健康安全与环境管理 (7)十一、安全保证措施 (8)十二、爆破方案： (9)一、工程地下水概况。
拟建工程总建筑面积约146492.94平米，拟建建筑物包括9栋15〜21层高层住宅楼，设2层地下车库，基底标高46.10〜53.90米。
1气象、水文条件拟建场地位及附近无地表水体，大气降水是场区地下水的唯一水源，年均降雨量711.20毫米,最大1272.70毫米,最小347.40毫米；降雨量年内分配不均,73%集中于6〜9月份（汛期）,且集中在几次暴雨中2地形、地貌拟建场地原为采石场，后经人工回填，整个地垫西北高，东南低，呈缓坡状。
地貌为剥蚀堆积斜坡。
经人工开挖后显示：基坑开挖深度内呈现南北侧（3#、7#楼以北区域）基底地质情况为中风化花岗岩和微风化花岗岩等；基坑中部（2-3#、7-8#楼中间区域）有粉质粘土及杂填土分布。
且由于地下水控制方案下发时，2-3#、7-8#楼及中间车库区域垫层已施工完毕，具体施工时将根据现场实际情况进行盲沟位置调整。
若无法调整，再将该部分垫层进行破除。
3地下水条件拟建场地仅在南部少量钻孔有地下水揭露，地下水类型以第四系上层滞水为主，水量小，水位不连续，稳定水位埋深 1.70〜6.20米，水位标高50.30-53.0米，历史最高水位52.0-54.0m。
影响地下工程的主要地下水类型以第四系孔隙潜水和基岩裂隙水为主。
图一基坑开挖后现场情况、编制依据1、《岩土工程勘察报告》2、《建筑分项工程施工工艺标准》3、《建筑施工手册》缩印本（第四版）4、《建设工程项目管理规范》（GB/T50326-2001）5、《地下工程防水技术规范》（GB50108-2008&《地下防水工程质量验收规范》（GB50208-20117、《滑坡防治工程设计与施工技术规范》DZ0240- 20048、《地下建筑防水构造》（10J301）三、设计做法要求排水沟平面布置图诙融零I -dl 2昭集水鞅I CGI "MJU 集水管外監-屆上” 01OG 8O,x \ I H 剖面7i~3n也闌 _ :=="=: “…十， W 抚划克外坪gr :::!:: =\= =■=:: I:V •” •：、—$'':;:1 三汀 :卅 ■： i ： 1 +.iiaa油： ：；：4R10■?! !::r ;: ：1 ： L ■ E ： 7 E : ' ?；iiii5,j!i'- :;ZZ :L :-z:zz; rB1-:• 1 1 1 —— °脳刊 cz> to. 1 L 七EM跌水井、检查井四、施工准备1主要使用材料及要求1.1 集水管：DN1O0管径HDPE f1.2 碎石：碎石采用连续级配材料，粒径不大于 40mm 含泥量不超过2% 含砂量不超过4%1.3 中砂1.4 砖、粘土1.5 土工布用石塡克2 主要工机具设备2.1 机具设备：PC360D空掘机、蛙式打夯机、自卸车、风镐、尖平头铁锹、铁镐、橇棍等。
雨水沟槽挖土计算表
挖深=井盖高-管内底-0.86（道路结构层厚度）+管壁+基础厚度+垫层；石屑填高见附后石屑回填计算表；
挖方量=平均挖深*构筑物宽度*管线长度；
4%石灰土变更后回填6%石灰土={[（构筑物宽度-0.2+工作面宽度*2+排水沟宽度0.3*2）+0.75*平均高]*平均高-[（构筑物宽度-0.2+工作面宽度*2+排水沟宽度0.3*2）+0.75*石屑填高]*石屑填高}*管线长度
原设计回填素土=（平均高-石屑填高）*构筑物宽度*管线长度
原设计回填4%白灰土=（平均高-石屑填高）*构筑物宽度*管线长度
素土回填变更后回填6%石灰土={[（构筑物宽度-0.2+工作面宽度*2+排水沟宽度0.3*2）+0.75*平均高]*平均高-[（构筑物宽度-0.2+工作面宽度*2+排水沟宽度0.3*2）+0.75*石屑填高]*石屑填高}*管线长度。
(第四部分)场地设计11
土石方平衡：
■ 没有场外条件限制的场地平整一般有三种方法， 即挖填土方量平衡法、垂直截面平衡法和最小二乘 法。 当场地标高没有特殊要求和限制时，常用的设计 方法为挖填平衡法。 垂直截面平衡法是针对地面比较规则，并且地形 不复杂的场地的。 最小二乘法 ( 即最佳设计平面法 ) 主要针对大型场 地的竖向规划设计，应用最小二乘法原理，计算出 最佳设计平面，可以满足挖填土方量平衡和总土方 量最小两个条件。
■ 网格法可以分为三角棱柱体计算法、四方棱柱体 计算法和平均值计算法。 ■ 三角棱柱体计算法是把平面上每个方格按照对角 线划分为两个等腰直角三角形。 ■ 方格中采取对角线规则:所取的对角线尽量能和 该方格处地面的等高线平行方向同向。
■ 全部挖方或全部填方时
V=a2（h1+h2+h3）/6
■ 部分挖方部分填方时 零线将三角形划分成两 部分，一部分是底面为 三角形的锥体 ，另一部 分是底面为四边形的楔 体。 锥体体积 V=a2h13/6（h1+h2） （h1+h3） 楔体体积 V=a2[h13/（h1+h2） （h1+h3）—h1+h2+h3]/6
网格法：
■ 网格法是工程土方量计算中应用最为普遍的一种 方法； ■ 在进行土方量计算之前，将由等高线表达的平面 图上把场地划分成方格网； ■ 每个方格的边长根据计算精度要求的不同长短也 不同。 ■ 估算程度时或场地面积大时或场地地形不太复杂 时20或40米网格； ■ 需要比较准确程度时或场地面积较小时或场地地 形比较复杂时，可以采取5m或10m的方格边长。
■ 调配区划分原则 调配区应与工程建(构)筑物的平面位置相协调，并考虑它们 的开工顺序、工程的分期施工顺序； 调配区的大小应满足土方施工主导机械(铲运机、挖土机等) 的技术要求。 调配区范围应和土方工程量计算用的方格网协调，一般可由 若干个方格组成一个调配区。 当土方运距较大或场地范围内土方不平衡时，可根据附近地 形情况，考虑就近取土或就近弃土。
城市道路设计规范11广场排水与停车场、12道路排水
第十一章广场与停车场第一节城市广场第11.1.1条城市广场按其性质、用途及在道路网中的地位分为公共活动广场、集散广场、交通广场、纪念性广场与商业广场等五类。
有些广场兼有多种功能。
第11.1.2条应按照城市总体规划确定的性质、功能和用地范围，结合交通特征、地形、自然环境等进行广场设计，并处理好与毗连道路及主要建筑物出入口的衔接，以及和四周建筑物协调，注意广场的艺术风貌。
广场应按人流、车流分离的原则，布置分隔、导流等设施，并采用交通标志与标线指示行车方向、停车场地、步行活动区。
第11.1.3条各类广场的功能与设计要求如下：一、公共活动广场主要供居民文化休息活动。
有集会功能时，应按集会的人数计算需用场地，并对大量人流迅速集散的交通组织以及与其相适应的各类车辆停放场地进行合理布置和设计。
二、集散广场应根据高峰时间人流和车辆的多少、公共建筑物主要出入口的位置，结合地形，合理布置车辆与人群的进出通道、停车场地、步行活动地带等。
飞机场、港口码头、铁路车站与长途汽车站等站前广场应与市内公共汽车、电车、地下铁道的站点布置统一规划，组织交通，使人流、客货运车流的通路分开，行人活动区与车辆通行区分开，离站、到站的车流分开。
必要时，设人行天桥或人行地道。
大型体育馆（场）、展览馆、博物馆、公园及大型影（剧）院门前广场应结合周围道路进出口，采取适当措施引导车辆、行人集散。
三、交通广场包括桥头广场、环形交通广场等，应处理好广场与所衔接道路的交通，合理确定交通组织方式和广场平面布置，减少不同流向人车的相互干扰，必要时设人行天桥或人行地道。
四、纪念性广场应以纪念性建筑物为主体，结合地形布置绿化与供瞻仰、游览活动的铺装场地。
为保持环境安静，应另辟停车场地，避免导入车流。
五、商业广场应以人行活动为主，合理布置商业贸易建筑、人流活动区。
广场的人流进出口应与周围公共交通站协调，合理解决人流与车流的干扰。
第11.1.4条在广场通道与道路衔接的出入口处，应满足行车视距要求。
城市道路设计规范11广场排水与停车场、12道路排水
第十一章广场与停车场第一节城市广场第11.1.1条城市广场按其性质、用途及在道路网中的地位分为公共活动广场、集散广场、交通广场、纪念性广场与商业广场等五类。
有些广场兼有多种功能。
第11.1.2条应按照城市总体规划确定的性质、功能和用地范围，结合交通特征、地形、自然环境等进行广场设计，并处理好与毗连道路及主要建筑物出入口的衔接，以及和四周建筑物协调，注意广场的艺术风貌。
广场应按人流、车流分离的原则，布置分隔、导流等设施，并采用交通标志与标线指示行车方向、停车场地、步行活动区。
第11.1.3条各类广场的功能与设计要求如下：一、公共活动广场主要供居民文化休息活动。
有集会功能时，应按集会的人数计算需用场地，并对大量人流迅速集散的交通组织以及与其相适应的各类车辆停放场地进行合理布置和设计。
二、集散广场应根据高峰时间人流和车辆的多少、公共建筑物主要出入口的位置，结合地形，合理布置车辆与人群的进出通道、停车场地、步行活动地带等。
飞机场、港口码头、铁路车站与长途汽车站等站前广场应与市内公共汽车、电车、地下铁道的站点布置统一规划，组织交通，使人流、客货运车流的通路分开，行人活动区与车辆通行区分开，离站、到站的车流分开。
必要时，设人行天桥或人行地道。
大型体育馆（场）、展览馆、博物馆、公园及大型影（剧）院门前广场应结合周围道路进出口，采取适当措施引导车辆、行人集散。
三、交通广场包括桥头广场、环形交通广场等，应处理好广场与所衔接道路的交通，合理确定交通组织方式和广场平面布置，减少不同流向人车的相互干扰，必要时设人行天桥或人行地道。
四、纪念性广场应以纪念性建筑物为主体，结合地形布置绿化与供瞻仰、游览活动的铺装场地。
为保持环境安静，应另辟停车场地，避免导入车流。
五、商业广场应以人行活动为主，合理布置商业贸易建筑、人流活动区。
广场的人流进出口应与周围公共交通站协调，合理解决人流与车流的干扰。
第11.1.4条在广场通道与道路衔接的出入口处，应满足行车视距要求。
排水沟工程量方案
排水沟工程量方案一、前言排水沟是一种用来引导和排除降水的沟渠工程，一般用于农田灌溉、城市雨水排放等领域。
排水沟工程量方案是对排水沟施工前所需的工程量进行细致统计和计算的方案。
本文将对排水沟工程量方案进行详细的介绍。
二、工程概况排水沟工程位于某某市农田灌溉项目工程中，总长度1000米，宽度3米，深度2米，工程概况如下：1. 项目名称：某某市农田排水沟工程2. 工程地点：某某市某某区3. 工程长度：1000米4. 工程宽度：3米5. 工程深度：2米三、工程量计算排水沟工程量方案中需要计算的工程量包括挖土量、填方量、排水沟用沙、石方等材料的使用量。
下面将对这些工程量进行详细的计算和分析。
1. 挖土量计算：根据排水沟的长度、宽度和深度，挖土量的计算公式为：挖土量=长度×宽度×深度。
根据工程概况中的数据，挖土量=1000×3×2=6000立方米。
2. 填方量计算：填方量可以通过挖土后的土方体积来计算，填方量=挖土量。
根据上面的挖土量计算结果，填方量=6000立方米。
3. 排水沟用砂、石方的使用量计算：排水沟填方时需要使用一定数量的砂、石等材料，根据设计要求，砂、石的使用量为填方量的15%和10%。
根据上面的填方量计算结果，排水沟用砂=6000×15%=900立方米，排水沟用石=6000×10%=600立方米。
四、材料和设备清单在排水沟工程施工过程中，需要使用到一定数量的材料和设备，下面将对这些材料和设备进行清单列举。
1. 主要材料清单：（1）水泥：100吨（2）砂石：1500立方米（3）编织袋：500个（4）钢筋：10吨（5）混凝土预制构件：5000平方米2. 主要设备清单：（1）挖掘机：2台（2）自卸车：5辆（3）混凝土搅拌机：1台（4）塔吊：1台（5）手动搅拌桶：10个五、施工工艺流程排水沟工程的施工工艺流程包括勘察设计、挖土、填方、铺设砂石、浇筑混凝土等多个环节，下面将对这些工艺环节进行详细的介绍。
排水沟系统计算
排水沟系统计算
排水沟系统的计算通常需要考虑以下几个方面：
1. 排水量计算：确定需要排出的水量，这可能涉及到降雨径流、地面排水或其他水源的流量。
可以根据场地的面积、降雨量、坡度等因素来估算排水量。
2. 水沟尺寸设计：根据排水量计算结果，选择合适的水沟尺寸。
水沟的宽度和深度会影响其排水能力。
一般来说，较宽和较深的水沟可以处理更大的排水量。
3. 流速计算：计算水流在水沟中的流速，以确保水能有效地流动。
流速受到水沟的坡度、粗糙度和水流条件的影响。
4. 水沟坡度设计：确定水沟的坡度，使水流能够自然地流向出水口。
坡度的大小取决于排水量和流速要求，以及场地的地形条件。
5. 材料和结构强度：选择适合的水沟材料，考虑其承载能力和耐久性。
同时，确保水沟的结构能够承受水流的冲击和重量。
6. 出水口和排水管道：设计合适的出水口和连接的排水管道，以确保水能顺利排出并引流到指定的位置。
7. 排水系统的维护和清理：考虑排水沟系统的维护和清理需求，定期清理水沟，防止堵塞和积水。
排水沟设计
第五节排水沟的设计水位和排水沟断面设计一、排水沟的设计水位设计排水沟，一方面要使沟道能通过排涝设计流量，使涝水顺利排入外河；另一方面还要满足控制地下水位等要求。
排水沟的设计水位可以分为排渍水位和排涝水位两种，确定设计水位是设计排水沟的重要内容和依据，需要在确定沟道断面尺寸(沟深与底宽)之前，加以分析拟定。
1．排渍水位(又称日常水位)这是排水沟经常需要维持的水位，在平原地区主要由控制地下水位的要求(防渍或防止土壤盐碱化)所决定。
为了控制农田地下水位，排水农沟(末级固定排水沟)的排渍水位应当低于农田要求的地下水埋藏深度，离地面一般不小于1.0～1.0m；有盐碱化威胁的地区，轻质土不小于2.2～2.6m，如图8-7所示。
而斗、支、干沟的排渍水位，要求比农沟排渍水位更低，因为需要考虑各级沟道的水面比降和局部水头损失，例如排水干沟，为了满足最远处低洼农田(见图8-8)降低地下水位的要求，其沟口排渍水位可由最远处农田平均田面高程(A0)，考虑降低地下水位的深度和斗、支、干各级沟道的比降及其局部水头损失等因素逐级推算而得，即图8-7排渍水位与地下水位控制的关系(单位：m)图8-8干、支、斗、农排水沟排渍水位关系图z＝A0－D农－ΣLi－ΣΔ搀渍z (8-7) 式中z排渍——排水干沟沟口的排渍水位，m；A——最远处低洼地面高程，m；D——农沟排渍水位离地面距离，m；农L——斗、支、干各级沟道长度，m，见图8-8；i——斗、支、干各级沟道的水面比降，如为均匀流，则为沟底比降；Δz——各级沟道沿程局部水头损失，如过闸水头损失取0.05～0.1m，上下级沟道在排地下水时的水位衔接落差一般取0.1～0.2m。
对于排渍期间承泄区(又称外河)水位较低的平原地区，如干沟有可能自流排除排渍流量时，按上式推得的干沟沟口处的排渍水位20溃，应不低于承泄区的排渍水位或与之相平。
否则，应适当减小各级沟道的比降，争取自排。
而对于经常受外水位顶托的平原水网圩区，则应利用抽水站在地面涝水排完以后，再将沟道或河网中蓄积的涝水排至承泄区，使各级沟道经常维持排渍水位，以便控制农田地下水位和预留沟网容积，准备下次暴雨后滞蓄涝水。
排水沟规范
排水沟规范篇一：排水沟标准图篇二：排水坡度规范坡度3% 是指水平距离每100米,垂直方向上升(下降)3米1%是指水平距离每100米,垂直方向上升(下降)1米道路8.0.3 居住区内道路纵坡规定，应符合下列规定：8.0.3.1 居住区内道路纵坡控制指标应符合表8.0.3规定；居住区内道路纵坡控制指标（%）表8.0.3道路类别最小纵坡最大纵坡多雪严寒地区最大纵坡机动车道≥0.3 ≤8.0 L≤200m ≤5 L≤600m非机动车道≥0.3 ≤3.0 L≤50m ≤2 L≤100m步行道≥0.5 ≤8.0 ≤4注：L为坡长（m）。
8.0.3.2机动车与非机动车混行的道路，其纵坡宜按非机动车道要求，或分段按非机动车道要求控制。
8.0.4 山区和丘陵地区的道路系统规划设计，应遵循下列原则：8.0.4.1 车行与人行宜分开设置自成系统；8.0.4.2 路网格式应因地制宜；8.0.4.3 主要道路宜平缓；8.0.4.4路面可酌情缩窄，但应安排必要的排水边沟和会车位，并应符合当地城市规划管理部门的有关规定。
8.0.5居住区内道路设置，应符合下列规定：8.0.5.1小区内主要道路至少应有两个出入口；居住区内主要道路至少应有两个方向与外围道路相连；机动车道对外出入口数应控制，其出入口间距不应小于150m。
沿街建筑物长度超过160m时，应设不小于4m×4m消防车通道。
人行出口间距不宜超过80m，当建筑物长度超过80m时，应在底层加设人行通道；8.0.5.2居住区内道路与城市道路相接时，其交角不宜小于75 ；当居住区内道路坡度较大时，应设缓冲段与城市道路相接；8.0.5.3进入组团的道路，既应方便居民出行和利于消防车、救护车的通行，又应维护院落的完整性和利于治安保卫；8.0.5.4在居住区内公共活动中心，应设置为残疾人通行的无障碍通道。
通行轮椅车的坡道宽度不应小于2.5m，纵坡不应大于2.5%；8.0.5.5居住区内尽端式道路的长度不宜大于120m，并应设不小于12m×12m的回车场地； 8.0.5.6当居住区内用地坡度大于8%时，应辅以梯步解决竖向交通，并宜在梯步旁附设推行自行车的坡道；8.0.5.7在多雪严寒的山坡地区，居住区内道路路面应考虑防滑措施；在地震设防地区，居住区内的主要道路，宜采用柔性路面；8.0.5.8 居住区内道路边缘至建筑物、构筑物的最小距离，应符合表8.0.5规定；道路边缘至建、构筑物量小距离（m）表8.0.5道路级别与建、构筑物关系居住区道路小区路组团路及宅间小路建筑物面向道路无出入口高层5 多层3 3 3 2 2 有出入口 - 5 2.5 建筑物山墙面向道路高层4 多层2 2 2 1.51.5 围墙面向道路 1.5 1.5 1.5注：居住区道路的边缘指红线；小区路、组团路及宅间小路的边缘指路面边线。
《灌溉排水工程学》各章思考题与计算题
6、 西北干旱地区春小麦灌溉制度设计——图解法
西北内陆某地，气候干旱，降雨量少，平均年降雨量 117mm，其中 3-7 月降雨量 65.2mm，
每次降雨量多属微雨（5mm）或小于（10mm）且历时短；灌区地下水埋藏深度大于 3m，且矿
化度大，麦田需水全靠灌溉。土壤为轻、中壤土，土壤干容重为 1.48t/m3，田间持水量为
178.5
198.8
201.5
（2）水稻各生育阶段的需水系数α及日渗漏量如下表：
生育阶段 返 青 分 蘖 拔节孕穗 抽穗开花 乳 熟 黄 熟 全生育期
起止日期 4.26— 5.4— 5.29— 6.16— 7.1— 7.11— 4.26—
5.3
5.28
6.15
6.30
7.10
7.19
7.19
天数
8
25
81
83
112
允许最大含水率(%)
100
100
100
90
允许最小含水率(%)
55
55
60
55
计划湿润层深度(m)
0.4
0.4-0.6
0.6
0.6
计划湿润层增深土层
65
平均含水率(%)
7、 北方半干旱半湿润地区棉花灌溉制度设计——图解法
已知：（1）设计年为中等干旱年，在棉花生长期渗入土壤的降雨量如下表：
生育阶段
幼苗期
现蕾期
结铃期
吐絮期
起止日期（日/月）
1/4—15/6
16/6—
14/7—
27/8—31/10
13/7
26/8
计划湿润层深度 H（m）
0.5
0.5~0.6 0.6~0.7
建筑给排水11层的上行下给式
目录第一篇大型作业任务书 (3)1、大型作业课题 (3)2、设计基础资料 (3)3、设计任务 (3)4、设计成果 (3)5、设计参考资料 (3)第二篇设计说明书 (5)第一章室内给水工程 (5)1.1、系统的选择 (5)1.2、系统的组成 (5)1.3、设计参数及水量 (6)1.4、加压设备及构筑物 (6)1.4.1提升水泵 (6)1.4.2贮水池 (6)1.4.3 高位水箱 (7)1.5、管道布置 (7)1.6管道敷设 (7)第二章排水系统 (8)2.1、排水体制确定 (8)2.2、排水工程设计方案 (8)2.2.1 设计方案 (8)2.3、排水工程的设计 (8)2.3.1 室内排水管道 (8)第三章消防给水系统 (9)3.1 消火栓 (9)3.2 消防水箱 (9)3.3 地下车库自动喷淋 (10)第三篇计算说明书 (11)第四章生活给水系统 (11)4.1 室内生活用水量的计算 (11)4.2 贮水池的确定 (11)4.3 室内水压 (12)4.3.1低区给水系统的水力计算 (14)4.3.2 高区给水系统的水力计算 (15)4.4 高位水箱 (15)4.4.1 水箱容积的确定 (15)4.4.2 水箱高度校核 (16)4.5 加压水泵的选择 (16)第五章排水系统 (17)5.1公式的确定 (17)5.2水力计算 (17)5.3 粪池和隔油池的选择计算 (18)第六章消防给水系统 (19)6.1消火栓的设置 (19)6.1.1 消火栓基本系数 (19)6.1.2 水力计算 (21)6.1.3 消防水箱贮水容积计算 (22)6.1.4 贮水池设计与计算 (22)6.2 自动喷水系统 (22)第四篇参考文献 (24)第一篇大型作业任务书1、大型作业课题黄石三江共和城住宅楼给水排水工程设计2、设计基础资料2.1 平面图一张；2.2黄石某住宅楼三个单元，其中，1单元4户，2、3单元各3户。
户，每户4口人。
现浇钢筋混凝土排水沟施工方案
目录一、施工准备 (2)二、A1型水沟施工工艺 (2)1.水沟开挖 (2)2.水泥砂浆抹底 (2)3.钢筋绑扎 (3)4.模板安装 (4)5.混凝土浇筑 (4)6.模板拆除 (5)三、A3型水沟施工 (5)1.水沟开挖 (5)2.水泥砂浆抹底 (5)3.钢筋绑扎 (6)4.底板模板安装 (7)5.底板混凝土浇筑 (8)6.底板模板拆除 (8)7.侧墙模板安装 (8)8.侧墙混凝土浇筑 (9)9.底板模板拆除 (9)10.预制盖板封盖水沟 (10)11.回填原状土并顺接既有道路 (10)四.注意事项 (10)现浇排水沟施工方案一、施工准备1.认真审核施工图纸及设计说明，确定排水沟采用类型为A1型（适用于速度目标值200km/h正线地段的排水沟、天沟，采用钢筋混凝土现浇，厚0.15m，尺寸采用0.6×0.6m）、A3型（适用于排水沟穿过不排水立交涵洞两侧路面）、A4型（适用于取弃土场周围截水沟，采用M7.5浆砌片石砌筑，厚0.3m，尺寸采用0.6×0.6m）。
2.施工前应据设计图纸进行施工测量，定出水沟中线、高程和宽度，确定水沟变形缝的位置，并对控制桩进行加密和保护。
在设计路堤坡脚以外2.9m处撒灰线作为A1型水沟的中心线。
3.对原材料和半成品进行检验、试验。
二、A1型水沟施工工艺A1型水沟施工顺序：水沟开挖→水泥砂浆抹底→钢筋绑扎→模板安装→混凝土浇筑→模板拆除1.水沟开挖按照设计图纸定位定出水沟中线、开挖宽度，并对控制桩进行加密和保护。
在设计路堤坡脚以外2.9m处撒灰线作为A1型水沟的中心线。
综合考虑线路排水流向，并根据地形标高确定开挖水沟底板标高。
根据标高进行水沟开挖施工，开挖时注意控制开挖尺寸，不得超挖，水沟侧壁及底板需预留10cm土层人工修整成型。
2.水泥砂浆抹底采用M7.5水泥砂浆根据水沟底标高控制线进行底面找平，为水沟底板钢筋绑扎及混凝土浇筑创造作业平台。
3.钢筋绑扎(1)钢筋的接头型式与位置：钢筋接头可采用绑扎搭接，其搭接长度应符合设计及相应施工规范规定。
一级造价工程师《建设工程技术与计量(交通运输工程)》试题及答案(新版)
一级造价工程师《建设工程技术与计量(交通运输工程)》试题及答案(新版)1、[单选题]积雪标杆位于路面之上的高度宜为1.5～2.4m，大于历史积雪深度()以上。
A.1.0mB.1.1mC.1.2mD.1.5m【答案】C【解析】本题考查的是公路交通安全设施。
积雪标杆位于路面之上的高度宜为1.5～2.4m，大于历史积雪深度1.2m以上;夜间交通量较大的路段，积雪标杆上应使用反光膜。
设置反光膜时应在周长方向闭合，反光膜宜为黄色，可间隔设置，反光膜纵向距离和间隔距离宜为20cm。
2、[单选题]工程量清单计价属于项目实施阶段的造价文件编制，其组成不包括()。
A.招(投)标工程量清单B.工程设计费用文件C.合同工程量清单D.计量与支付文件【答案】B【解析】根据《公路工程建设项目造价文件管理导则》的规定(JTG3810—2017)，工程量清单计价属于项目实施阶段的造价文件编制，其组成如下：①招(投)标工程量清单;②工程量清单预算;③合同工程量清单;④计量与支付文件;⑤工程变更费用文件;⑥造价管理台账。
3、[单选题]报价时招标文件各部分的优先次序说法正确的是()。
A.合同专用条款及数据表优先于合同通用条款B.图纸中的工程数量优先于工程量清单中的工程数量C.工程量清单中项目划分、计量与技术规范须独立考虑D.合同通用条款及数据表优先于合同专用条款【答案】A【解析】本题考查的是工程量清单计量规则。
报价时招标文件各部分的优先次序应是：合同专用条款及数据表(含招标文件补遗书中与此有关部分)优先于合同通用条款;工程量清单中的工程数量(含招标文件补遗书中与此有关的部分)优先于图纸中的工程数量;工程量清单中项目划分、计量与技术规范必须相结合。
4、[单选题]当桥梁索塔的高度较高或当墩高超过40m时，为确保施工安全，加快施工进度，方便施工，宜选用()作为人员上升下降的设备。
A.安全梯B.施工电梯C.物料提升机D.吊箱【答案】B【解析】本题考查的是辅助工程。
临时排水沟设计流量计算公式
临时排水沟设计流量计算公式
对于临时排水沟的设计，其流量计算公式主要有以下几种：
1. 曼宁公式：适用于自由流条件下的排水沟。
公式为Q = A R^(2/3)
S^(1/2)，其中Q为排水量（单位为立方米/秒），A为排水沟横截面积（单位为平方米），R为湿周半径（单位为米），S为水流坡度（单位为米/米）。
2. 坡度法：适用于坡度较小的排水沟。
公式为Q = A S，其中Q为排水量（单位为立方米/秒），A为排水沟横截面积（单位为平方米），S为水流坡度（单位为米/米）。
3. 水力学公式：适用于复杂的排水沟情况。
公式为Q = C A R S。
此外，还有修正后的曼宁公式：Q = (/n) A R^(2/3) S^(1/2)，其中Q表示排水沟的流量，单位为m³/s；A表示排水沟的横截面积，单位为m²；R 表示排水沟的水力半径，单位为m；S表示排水沟的坡度，单位为m/m；n 表示曼宁粗糙系数，是一个与排水沟材料和表面粗糙度有关的常数。
以上信息仅供参考，具体设计流量计算应根据实际情况和工程要求进行选择和调整。
排水沟设计规范
精品文档，放心下载，放心阅读GB/T 16453.4─1996前言本标准系列共分四项：第一项《水土保持综合治理规划通则》，第二项《水土保持综合治理技术规范》，第三项《水土保持综合治理验收规范》，第四项《水土保持综合治理效益计算方法》。
本标准是上述系列中的第二项。
精品文档，超值下载本项标准包括6个标准：GB/T 16453.1─1996 水土保持综合治理技术规范坡耕地治理技术GB/T 16453.2─1996 水土保持综合治理技术规范荒地治理技术GB/T 16453.3─1996 水土保持综合治理技术规范沟壑治理技术GB/T 16453.4─1996 水土保持综合治理技术规范小型蓄排引水工程GB/T 16453.5─1996 水土保持综合治理技术规范风沙治理技术GB/T 16453.6─1996 水土保持综合治理技术规范崩岗治理技术本标准是GB/T 16453.4，包括坡面小型蓄排工程、路旁、沟底小型蓄引工程和引洪漫地工程三篇内容。
本标准系列的四项出版后，将全部代替1988年出版的中华人民共和国水利电力部部颁标准SD 238─87《水土保持技术规范》。
本标准由中华人民共和国水利部提出并归口。
本标准负责起草单位：水利部水土保持司。
参加起草单位：黄河水利委员会黄河上中游管理局、黄河水利委员会农村水利水土保持局、长江水利委员会水土保持局、松辽水利委员会农田水利处、珠江水利委员会农田水利处、海河水利委员会农田水利处淮河水利委员会农田水利处。
本标准主要起草人：郭廷辅、刘万铨、廖纯艳、胡玉法、苏仲仁、宁堆虎、徐传早、佟伟力、鲁胜力。
第一篇坡面小型蓄排工程1 范围本篇规定了防治坡面水土流失的截水沟、排水沟、沉沙池、蓄水池等坡面小型蓄排工程的规划、设计、施工、管理的技术要求。
本篇适用于南方多雨地区。
北方部分雨量较多、坡面径流较大的土石山区和丘陵区，也可参照使用。
2 基本规定2.1 坡面小型蓄水工程，应与坡耕地治理中的梯田、保水保土耕作等措施、荒地治理中造林育林、种草育草等措施紧密结合，配套实施。
灌溉渠系规划设计
6、布置渠系建筑物时应使水流流态稳定，水头损失小。
1.2.2渠系建筑物的类型和布置
渠系建筑物按其用途可分为控制建筑物、交叉建筑物、衔接建筑物、泄水建筑物、量水建筑物、输水建筑物、防冲防淤建筑物等。
1、控制建筑物
控制建筑物包括进水闸、分水闸、节制闸等，如图4-4所示。其主要作用是控制各级渠道的水位和流量，以满足渠道输水、配水和灌水要求。
（3）合理穿越障碍
山丘区渠道布置时，经常会遇到河、溪、沟、谷、冲、岗等天然地形障碍和不利的地质条件，必须认真研究，合理解决。通常的做法是：“浅沟环山行，深谷直线过，跨谷寻窄浅，穿岗求单薄”。
渠道过河沟有四种方案：绕行、填方、渡槽、倒虹吸。一般情况下：
1）河沟开阔平缓，可随弯就弯，绕沟而行；
2）河沟窄浅，可修渡槽；
灌溉渠系规划设计目录11灌溉渠系规划布置111灌溉渠系的组成及渠道分级112渠系规划布置原则113干支渠的规划布置114斗农渠规划布置12渠系建筑物的选型与布置121渠系建筑物选型与布置原则122渠系建筑物的类型和布置1013渠道流量计算17131渠道设计流量17132渠道加大流量27133渠道最小流量2714渠道断面设计28141渠道断面设计要求28142渠道横断面设计29灌溉渠系规划设计灌溉渠系规划设计11灌溉渠系规划布置111灌溉渠系的组成及渠道分级灌溉渠系一般由取水枢纽或称渠首工程灌溉渠道渠系建筑物和田间工程四部分组成
（5）力求经济，确保安全
干渠布置应力求经济，确保安全。渠线宜短直，尽量少转弯，需要转弯时，土渠的弯道曲率半径应大于该弯道段水面宽度的5倍，受条件限制不能满足要求时，应采取防护措施，石渠或刚性衬砌渠道的弯道曲率半径可适当减小，但不应小于水面宽度的2.5倍。尽量避免自同一枢纽或分水口引出平行且距离很近的渠道；尽可能使渠道半挖半填或挖填方接近平衡，盘山渠道应布置在地基坚固、不易崩坍的地段；不要布置在坡度过陡、土质疏松、岩层破碎的山坡上，而且应使水面线以下为挖方；尽量避免和岗丘、洼地、山溪、河沟、道路、村庄等相交，力求建筑物最少等。
排水沟施工方案
目录之阿布丰王创作一、编制依据1二、工程概况1三、施工准备2四、施工方法4五、雨季施工措施8六、质量包管措施10七、平安包管措施11八、环境呵护及文明施工措施12排水沟施工方案一、编制依据1、深圳市货运交通组织调整相关高速公路收费站及配套设施工程第一合同段设计文件；2、《公路路基施工技术规范》（JTG F10-2006）；3、国际公布的相关规范、规程、尺度和地方相关法规。
二、工程概况罗田收费站工程路堤排水沟、路堑排水沟、分隔带排水沟沟身均采取现浇C20混凝土，局部段落设置预制砼盖板，具体情况见下表：排水沟工程数量表三、施工准备1、技术准备1）开工前组织技术人员认真学习施工图纸、实施性施工组织设计，熟悉规范和技术尺度。
对施工人员进行技术交底，对介入施工人员进行上岗前培训。
明确排水边沟的工艺流程、操纵要点和相应的工艺尺度。
2）丈量控制系统已复测（闭合）完毕，可满足排水边沟施工时的要求。
已按施工要求对全线原坐标点、水准点、加密坐标点、加密水准点进行复核，对重要的控制桩已经进行加固呵护。
3）相关机械设备已进场，经检查设备完好，满足施工需要，具备开工条件。
4）试验室混凝土配备比、原资料等相关技术资料已完善。
2、项目部组织机构及现场施工队伍配置1）主要进场的技术管理人员：2）拟进场的施工队伍人员配置3、资料准备C20混凝土采取商拌混凝土，C35预制砼盖板由砼构件厂推销，并经试验、监理检验合格后方允许分批次进场。
4、机械准备机械进场前需进行检验并确保机械检验合格，操纵人员需有操纵证并进行平安教育。
拟投入机械配置：5、现场准备做好施工现场的“三通一平”工作,包管进场后可立即投入施工。
四、施工方法丈量放线 -- 沟槽开挖-- 槽底验收 -- 模板装置 --混凝土浇筑-- 拆模及养护--盖板装置1、丈量放线根据建设单位移交的丈量控制点，依照施工图纸和施工规范中规定的预留工作宽度，准确放出施工开槽线，经施工方及监理方复核确认后方可土方开挖施工。
