一、工程概况
K77+160桥跨越泥石流沟,孔跨布置为:左、右幅均为12孔20米T形连续梁桥。
本桥桥墩为钢筋混凝土圆形双柱墩,钻孔灌注桩基础,墩柱直径为1.2m,钻孔灌注桩直径为1.4m,桥台为桩柱式桥台。
二、施工技术方案
施工顺序:清除桩头软弱砼→立系梁底模→系梁钢筋成型并预埋墩柱钢筋→立系梁侧模→浇砼、养生→再立柱钢筋成型→立模→浇砼、养生
A、制作模板
本桥墩柱模板,一次性到工厂订做大块件拼装,克服小块钢模拼装接头多产生施工后外观不美观的缺点,每一节墩柱模板高度为2~4m。
B、钢筋的制作
在钢筋制作场下料并清洁后运至施工现场绑扎、焊接。
主钢筋的接长采用剥肋滚压直螺纹连接,同一根主钢筋的接头错开35d以上,避免在同一截面上出现多个接头,箍筋及加强筋根据实际情况进行绑扎和点焊固定。
C、立模
中低墩柱采用定型钢模一次浇筑成型,立模前认真架设脚手架,脚手架的底部进行硬化处理,底脚利用15×15cm方木垫稳。
采用吊车将拼装好的钢模就位,固定底部采用预埋螺栓,上部加支撑,模板四周用缆风绳对拉固定,如图所示:
D、砼浇筑
混凝土的配制严格按施工配合比,采用拌和站集中拌合,砼罐车运输,用砼输送泵或汽车吊进行垂直运输至模板中,用插入式振捣器进行振捣密实。
混凝土浇筑时分层浇筑,层厚不超过50cm,振捣时避免触及钢筋及模板,振捣器插入下一层混凝土中的深度不超过5cm,在浇筑过程中随时检查其主钢筋的位置是否正确,如发现位移及时校正。
同时也注意模板、支架等支撑情况,当砼强度达到70%再行脱模,脱模后及时洒水养生。
墩柱和盖梁施工工法

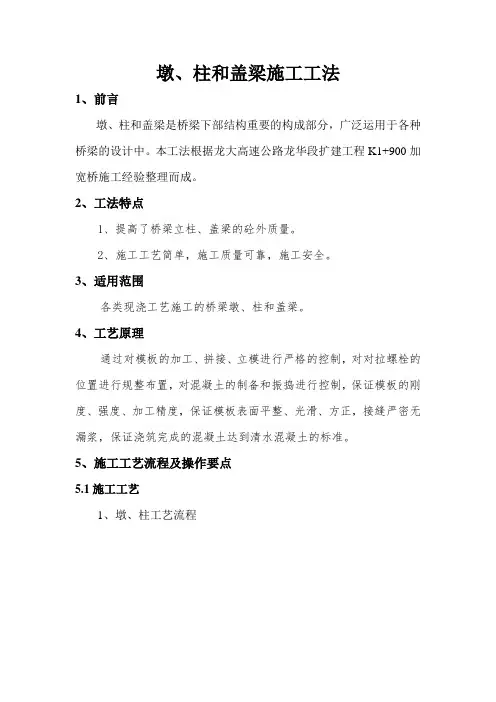

墩、柱和盖梁施工工法1、前言墩、柱和盖梁是桥梁下部结构重要的构成部分,广泛运用于各种桥梁的设计中。

本工法根据龙大高速公路龙华段扩建工程K1+900加宽桥施工经验整理而成。
2、工法特点1、提高了桥梁立柱、盖梁的砼外质量。
2、施工工艺简单,施工质量可靠,施工安全。
3、适用范围各类现浇工艺施工的桥梁墩、柱和盖梁。
4、工艺原理通过对模板的加工、拼接、立模进行严格的控制,对对拉螺栓的位置进行规整布置,对混凝土的制备和振捣进行控制,保证模板的刚度、强度、加工精度,保证模板表面平整、光滑、方正,接缝严密无漏浆,保证浇筑完成的混凝土达到清水混凝土的标准。
5、施工工艺流程及操作要点5.1施工工艺1、墩、柱工艺流程2、盖梁施工工艺流程5.2操作要点1、测量放样开工前使用全站仪对桥墩柱进行控制网布设及中线定测。
对各部位进行精确定位测量。
高程测量使用自动安平水准仪。
2、钢筋工程(1)钢筋进场后,检查其出厂质保单,取样做拉力试验和冷弯试验,需焊接的钢筋做可焊性试验。
(2)进场后的钢筋,不同规格,等级应分别堆放,并挂牌标明。
上要遮盖,下设垫块,堆放场地选择在地势较高处,并经硬化。
(3)盘圆钢筋用专用钢筋调直机调直。
(4)加工前对库存钢筋进行统一配料,配料以施工图纸和现有库存量为依据,将不同直径和不同级别的钢筋按顺序填写配料单,按配料单中的各种长度和数量进行配料,然后按型号规格分别切段制作。
(5)根据钢筋直径的大小,采用钢筋切割机进行切断。
(6)立柱钢筋骨架采用单根钢筋接长法。
凿除桩头至设计接桩头标高后将桩头外露钢筋调直,清洗干净。
在立柱四周用钢管搭设好井字型支架,把制作好的单根主筋依次放入桩头接桩处,在桩头锚固钢筋顶用临时定位箍固定好立柱钢筋,然后焊接立柱底端加强箍,箍中间绑扎好十字型钢筋,悬挂好线垂,按从上到下的顺序依次固定好加强箍,同时沿骨架四周,绑扎好混凝土保护层垫块,确保净保护层厚度的合格率≥96%。
(7)立柱预埋筋固定牢固后,使用同基桩同直径的钢护筒作为接桩模板。
