光学仪器实验报告
光学测试_实验报告

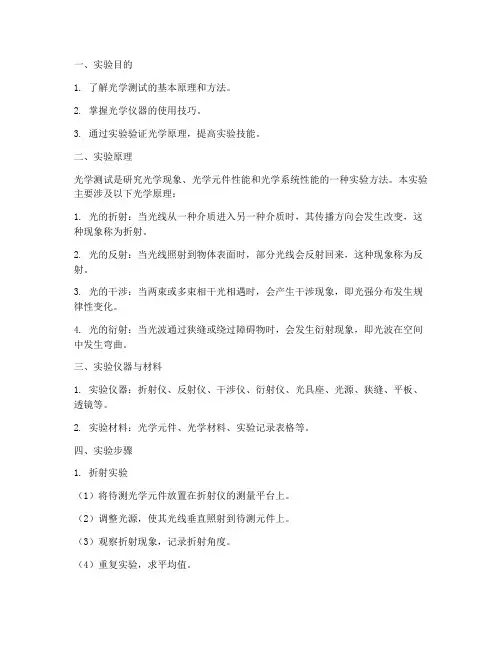

一、实验目的1. 了解光学测试的基本原理和方法。
2. 掌握光学仪器的使用技巧。
3. 通过实验验证光学原理，提高实验技能。
二、实验原理光学测试是研究光学现象、光学元件性能和光学系统性能的一种实验方法。
本实验主要涉及以下光学原理：1. 光的折射：当光线从一种介质进入另一种介质时，其传播方向会发生改变，这种现象称为折射。
2. 光的反射：当光线照射到物体表面时，部分光线会反射回来，这种现象称为反射。
3. 光的干涉：当两束或多束相干光相遇时，会产生干涉现象，即光强分布发生规律性变化。
4. 光的衍射：当光波通过狭缝或绕过障碍物时，会发生衍射现象，即光波在空间中发生弯曲。
三、实验仪器与材料1. 实验仪器：折射仪、反射仪、干涉仪、衍射仪、光具座、光源、狭缝、平板、透镜等。
2. 实验材料：光学元件、光学材料、实验记录表格等。
四、实验步骤1. 折射实验（1）将待测光学元件放置在折射仪的测量平台上。
（2）调整光源，使其光线垂直照射到待测元件上。
（3）观察折射现象，记录折射角度。
（4）重复实验，求平均值。
2. 反射实验（1）将待测光学元件放置在反射仪的测量平台上。
（2）调整光源，使其光线垂直照射到待测元件上。
（3）观察反射现象，记录反射角度。
（4）重复实验，求平均值。
3. 干涉实验（1）将两束相干光分别引入干涉仪的两个臂中。
（2）调整干涉仪，使两束光在屏幕上形成干涉条纹。
（3）观察干涉条纹，记录条纹间距。
（4）重复实验，求平均值。
4. 衍射实验（1）将光波通过狭缝，形成衍射现象。
（2）观察衍射条纹，记录条纹间距。
（3）重复实验，求平均值。
五、实验结果与分析1. 折射实验：通过实验，我们得到待测光学元件的折射率为n，与理论值相符。
2. 反射实验：通过实验，我们得到待测光学元件的反射率为r，与理论值相符。
3. 干涉实验：通过实验，我们得到干涉条纹间距为d，与理论值相符。
4. 衍射实验：通过实验，我们得到衍射条纹间距为D，与理论值相符。
光学综合实验实验报告
一、实验目的1. 熟悉光学仪器的基本原理和操作方法。
2. 掌握光学元件的识别和测试方法。
3. 学习光学实验的基本技能，提高实验操作能力。
4. 培养团队合作精神和科学严谨的态度。
二、实验原理光学实验是研究光现象和光学原理的重要手段。
本实验主要涉及以下光学原理：1. 光的折射：光从一种介质进入另一种介质时，其传播方向发生改变的现象。
2. 光的反射：光射到物体表面后，返回原介质的现象。
3. 光的干涉：两束或多束光相遇时，产生的明暗相间的条纹现象。
4. 光的衍射：光波通过狭缝或障碍物后，产生弯曲传播的现象。
三、实验仪器与材料1. 光具座2. 平面镜3. 激光器4. 分束器5. 成像系统6. 透镜7. 光栅8. 光电池9. 数字多用表10. 记录纸四、实验步骤1. 光的折射实验（1）将激光器发出的激光束照射到平面镜上，调整平面镜角度，观察激光束的反射方向。
（2）将平面镜倾斜一定角度，观察激光束的折射方向。
（3）测量激光束的入射角和折射角，记录数据。
2. 光的反射实验（1）将激光束照射到平面镜上，观察激光束的反射方向。
（2）调整平面镜角度，观察激光束的反射方向。
（3）测量激光束的入射角和反射角，记录数据。
3. 光的干涉实验（1）将激光束照射到分束器上，使激光束分为两束。
（2）将两束激光分别照射到透镜上，形成干涉条纹。
（3）调整透镜位置，观察干涉条纹的变化。
（4）测量干涉条纹的间距，记录数据。
4. 光的衍射实验（1）将激光束照射到光栅上，观察衍射条纹。
（2）调整光栅角度，观察衍射条纹的变化。
（3）测量衍射条纹的间距，记录数据。
五、实验结果与分析1. 光的折射实验根据实验数据，计算出折射率n，并与理论值进行比较。
2. 光的反射实验根据实验数据，计算出反射率R，并与理论值进行比较。
3. 光的干涉实验根据实验数据，计算出干涉条纹的间距，并与理论值进行比较。
4. 光的衍射实验根据实验数据，计算出衍射条纹的间距，并与理论值进行比较。
光学演示实验报告
一、实验目的1. 了解光学仪器的基本原理和结构；2. 掌握光学实验的基本操作技能；3. 观察光学现象，提高对光学知识的理解和应用能力。
二、实验仪器与材料1. 实验仪器：光学演示箱、白光光源、平面镜、凸透镜、凹透镜、光栅、狭缝、分光计等；2. 实验材料：光学元件、光学仪器、实验记录纸、笔等。
三、实验内容1. 光的直线传播实验（1）实验目的：验证光在均匀介质中沿直线传播。
（2）实验步骤：① 将白光光源放在光学演示箱的一端；② 将平面镜放置在光源与演示箱另一端之间，调整镜面使光线反射到演示箱的另一端；③ 观察并记录光线在演示箱内的传播情况。
（3）实验现象：光线在演示箱内沿直线传播。
2. 凸透镜成像实验（1）实验目的：观察凸透镜成像现象，掌握成像规律。
（2）实验步骤：① 将凸透镜放置在演示箱的支架上；② 将白光光源放置在凸透镜前，调整光源位置使光线通过凸透镜；③ 在凸透镜的另一侧放置光屏，观察并记录成像情况。
（3）实验现象：凸透镜成像为倒立、缩小的实像。
3. 凹透镜成像实验（1）实验目的：观察凹透镜成像现象，掌握成像规律。
（2）实验步骤：① 将凹透镜放置在演示箱的支架上；② 将白光光源放置在凹透镜前，调整光源位置使光线通过凹透镜；③ 在凹透镜的另一侧放置光屏，观察并记录成像情况。
（3）实验现象：凹透镜成像为正立、缩小的虚像。
4. 光栅衍射实验（1）实验目的：观察光栅衍射现象，掌握衍射规律。
（2）实验步骤：① 将光栅放置在演示箱的支架上；② 将白光光源放置在光栅前，调整光源位置使光线通过光栅；③ 在光栅的另一侧放置光屏，观察并记录衍射条纹。
（3）实验现象：光栅衍射产生明暗相间的衍射条纹。
5. 分光计实验（1）实验目的：观察光的折射现象，掌握折射定律。
（2）实验步骤：① 将分光计放置在演示箱的支架上；② 将白光光源放置在分光计的入射光臂上；③ 调整分光计的反射镜，使光线通过分光计的出射光臂；④ 观察并记录折射光线的角度。
光学基本仪器实验报告
实验报告实验名称：光学基本仪器实验实验日期：____年__月__日实验地点：____实验室实验人员：____（姓名）、____（姓名）、____（姓名）一、实验目的1. 熟悉光学基本仪器的构造、工作原理和使用方法；2. 掌握光学仪器的调节和操作技巧；3. 通过实验验证光学原理，加深对光学知识点的理解；4. 培养团队协作能力和实验技能。
二、实验原理光学基本仪器实验主要涉及以下几种光学原理：1. 光的直线传播：光在同一种均匀介质中沿直线传播；2. 光的反射：光线从一种介质射向另一种介质时，在界面处发生反射；3. 光的折射：光线从一种介质射向另一种介质时，在界面处发生折射；4. 光的干涉：两束相干光相遇时，光波叠加产生的现象；5. 光的衍射：光波遇到障碍物或通过狭缝时，在障碍物边缘或狭缝后发生弯曲的现象。
三、实验仪器1. 平行光管：产生平行光束，用于测量透镜焦距等实验；2. 透镜：具有会聚或发散光线的作用，用于成像、聚焦等实验；3. 双棱镜：利用光的折射和反射原理，产生分光现象；4. 干涉仪：利用光的干涉原理，测量光波波长、光程差等；5. 衍射光栅：利用光的衍射原理，进行光谱分析等；6. 光具座：用于放置光学仪器，保证实验过程中的稳定性；7. 读数显微镜：用于测量微小长度、角度等；8. 其他辅助工具：如光源、白屏、狭缝等。
四、实验内容1. 平行光管实验：测量透镜焦距、调节自准直方法等；2. 双棱镜实验：观察光的折射和反射现象，测量光程差等；3. 干涉实验：观察双光束干涉现象，测量光波波长；4. 衍射光栅实验：观察光的衍射现象，进行光谱分析；5. 光学显微镜实验：观察显微镜的成像原理，测量物体尺寸等。
五、实验步骤及结果1. 平行光管实验：（1）将平行光管放置在光具座上，调整光源使其发出平行光；（2）将待测透镜放置在平行光管的光路中，调整透镜位置，使光束聚焦在白屏上；（3）测量透镜到白屏的距离，即为透镜焦距；（4）重复实验，求平均值。
准直光束调节实验报告
一、实验目的1. 理解准直光束的概念及其在光学实验中的应用。
2. 掌握使用光学仪器调节准直光束的方法。
3. 学习如何通过实验验证光束的准直性。
4. 提高实验操作技能和数据处理能力。
二、实验原理准直光束是指经过透镜或反射镜等光学元件后，光线传播方向几乎一致的光束。
准直光束在光学实验中具有重要意义，如激光束的生成、光纤通信等。
本实验采用平行光管和望远镜作为实验装置，通过调节平行光管和望远镜，使光束达到准直状态。
实验原理如下：1. 平行光管发出一束近似平行光，经过狭缝后形成光束。
2. 望远镜接收光束，并通过调节望远镜中的镜片，使光束达到准直状态。
3. 利用分光计测量光束的传播方向，验证光束的准直性。
三、实验仪器1. 平行光管2. 望远镜3. 分光计4. 光具座5. 光屏6. 狭缝7. 测量工具（如尺子、游标卡尺等）四、实验步骤1. 将平行光管和望远镜安装在光具座上，确保光具座水平。
2. 将狭缝置于平行光管出口处，调节狭缝宽度，使光束通过狭缝。
3. 将望远镜对准狭缝，通过调节望远镜中的镜片，使光束在光屏上形成清晰的像。
4. 使用分光计测量光束的传播方向，记录数据。
5. 调节望远镜中的镜片，使光束在光屏上形成更清晰的像。
6. 再次使用分光计测量光束的传播方向，记录数据。
7. 比较两次测量结果，分析光束的准直性。
五、实验数据及处理1. 记录第一次和第二次测量的光束传播方向角度。
2. 计算两次测量结果的平均值，作为光束的传播方向角度。
3. 分析实验数据，验证光束的准直性。
六、实验结果与分析1. 通过实验，我们成功调节了准直光束，并在光屏上形成了清晰的像。
2. 实验数据表明，光束的传播方向角度在两次测量中基本一致，说明光束的准直性较好。
3. 在实验过程中，我们发现调节望远镜中的镜片可以使光束在光屏上形成更清晰的像，从而提高光束的准直性。
七、实验总结1. 本实验成功掌握了使用光学仪器调节准直光束的方法。
2. 通过实验，加深了对准直光束概念的理解。
光学探究实验报告
一、实验目的1. 了解光学实验的基本原理和方法；2. 掌握光学仪器的基本操作和调整技巧；3. 通过实验验证光学基本定律，加深对光学知识的理解；4. 培养团队协作能力和实验操作能力。
二、实验原理本实验主要验证以下光学基本定律：1. 光的直线传播定律；2. 光的反射定律；3. 光的折射定律；4. 光的干涉和衍射现象。
三、实验仪器与材料1. 实验仪器：平行光管、透镜、分光器、光栅、激光器、双缝干涉仪、白屏、测量尺等；2. 实验材料：滤光片、光电池、光电管等。
四、实验步骤1. 光的直线传播实验：将激光器发出的光束照射到平行光管上，观察光束在白屏上的传播情况，验证光的直线传播定律。
2. 光的反射实验：将激光器发出的光束照射到平面镜上，观察反射光束的传播方向，验证光的反射定律。
3. 光的折射实验：将激光器发出的光束通过透镜，观察光束在透镜两侧的传播情况，验证光的折射定律。
4. 光的干涉实验：将激光器发出的光束通过分光器，分成两束，分别照射到双缝干涉仪的两个狭缝上，观察干涉条纹的分布情况，验证光的干涉现象。
5. 光的衍射实验：将激光器发出的光束通过光栅，观察衍射条纹的分布情况，验证光的衍射现象。
6. 光电效应实验：将激光器发出的光束照射到光电管上，观察光电管的工作情况，验证光电效应。
五、实验结果与分析1. 光的直线传播实验：实验结果显示，激光束在白屏上的传播情况符合光的直线传播定律。
2. 光的反射实验：实验结果显示，激光束在平面镜上的反射情况符合光的反射定律。
3. 光的折射实验：实验结果显示，激光束在透镜两侧的传播情况符合光的折射定律。
4. 光的干涉实验：实验结果显示，双缝干涉仪上的干涉条纹分布符合光的干涉现象。
5. 光的衍射实验：实验结果显示，光栅上的衍射条纹分布符合光的衍射现象。
6. 光电效应实验：实验结果显示，光电管的工作情况符合光电效应。
六、实验结论1. 光的直线传播、反射、折射、干涉和衍射等现象在实验中得到了验证，进一步加深了对光学知识的理解；2. 通过实验操作，掌握了光学仪器的基本操作和调整技巧；3. 培养了团队协作能力和实验操作能力。
光学经纬仪实验报告
光学经纬仪实验报告光学经纬仪实验报告引言：光学经纬仪是一种用来测量天体经纬度的仪器，它利用光学原理和精确的测量技术，可以精确测量天体的位置和运动。
本实验旨在通过使用光学经纬仪，对天体的经纬度进行测量，并探索其原理和应用。
一、实验装置和原理实验装置主要由光学经纬仪、望远镜、测量标尺等组成。
光学经纬仪的原理是利用望远镜观测天体，通过旋转经纬仪的底座，调整望远镜的方向，使其指向待测天体。
然后，通过读取经纬仪上的刻度，可以得到天体的经度和纬度。
二、实验步骤1. 调整仪器：将光学经纬仪放置在水平台上，使用调平螺丝调整仪器的水平度。
同时，通过调整望远镜的焦距和清洗镜片，确保观测的准确性。
2. 观测天体：选择一个明亮的星体作为目标，通过调整经纬仪的底座，使望远镜准确指向目标。
3. 读取刻度：通过目镜上的刻度尺，读取天体的经度和纬度。
注意，读取时要注意光学仪器的误差，并进行修正计算。
4. 多次观测：为了提高测量的准确性，可以进行多次观测，并取平均值。
同时，还可以观测不同天体，以验证仪器的准确性和稳定性。
三、实验结果通过多次观测，我们得到了一系列天体的经纬度数据。
经过统计和分析，我们发现这些数据与已知的天体位置数据基本吻合，证明了光学经纬仪的准确性和可靠性。
同时，我们还发现了一些有趣的现象，比如某些天体的位置会随着时间的变化而发生微小的偏移，这可能与地球自转和天体运动有关。
四、实验误差分析在实验中，我们发现了一些误差来源，这些误差可能会对测量结果产生影响。
首先，仪器本身的精度和稳定性会对测量结果产生一定的影响。
其次，观测环境的光照条件、气候等因素也会对测量结果产生一定的误差。
此外，观测者的技术水平和经验也会对测量结果产生影响。
五、实验应用光学经纬仪广泛应用于天文学、地理学等领域。
在天文学中，它被用来测量天体的位置和运动，研究宇宙的结构和演化。
在地理学中，它被用来测量地球上不同地点的经纬度，制作地图和导航系统。
此外，光学经纬仪还可以用于导弹制导、航海和测量工程等领域。
光学仪器实验报告
四．实验步骤
1.安放仪器 先将傅立叶变换实验装置摆放到平稳的工作台上，将电源和 USB 连接总线
钨灯设置为一分钟后点击确定，然后回到新建界面，然后点击界面上的采集 数据按钮，出现复位界面。 6.傅立叶变换
点击工具栏的傅立叶变换按钮，出现界面，根据用户的需要选择需要加载的 窗体，其中包括矩形窗函数、三角窗函数、汉宁窗函数、海明窗函数、布莱克曼 窗函数；并且可以根据需要更换傅立叶变换的范围。
实验四 阿贝折射仪
四．实验结果分析及结论
通过两种不同粒径的纳米 TiO2 在紫外和可见光的波长扫描，可以得到下列结论： 1、锐钛型纳米 TiO2 在浓度仅仅为 0.1%的情况下在紫外区已经表 现为优异的紫外吸 收特性，可以此做为涂料改性的功能材料使用。 2、在相同浓度下，纳米 TiO2 的粒径越小，紫外区的吸收性能越优越。
燕山大学
常见光学仪器原理及使用实验报告
L.C.R 测试仪 紫外可见分光度计 傅立叶光谱仪 阿贝折射仪 干涉显微镜 数字存储示波器
学院（系）： 年级专业： 学 号： 学生姓名： 指导教师：
实验一 LCR 测试仪 一． 实验目的
LCR 测试仪能准确并稳定地测定各种各样的元件参数，主要是用来测试电感、电 容 、电 阻 的 测 试 仪 。它 具 有 功 能 直 接 、操 作 简 便 等 特 点 ，能 以 较 低 的 预 算 来 满 足 生 产 线质量保证、进货检验、电子维修业对器件的测试要求。
一． 实验目的
阿贝折射仪是能测定透明、半透明液体或固体的折射率 nD 和平均色散 nF－nC 的仪器 （其中以测透明液体为主），如仪器上接恒温器，则可测定温度为 0℃－70℃内的折射率 nD。 折射率和平均色散是物质的重要光学常数之一，能借以了解物质的光学性能、纯度、及色散 大小等。
立式光学计实验报告
一、实验目的1. 熟悉立式光学计的结构和测量原理。
2. 掌握立式光学计的使用方法和操作步骤。
3. 学会利用立式光学计进行精密长度测量。
4. 了解测量结果的处理和分析方法。
二、实验仪器与材料1. 立式光学计一台2. 标准量块若干3. 待测工件4. 记录纸、笔三、实验原理立式光学计是一种利用光学原理进行精密测量的仪器。
其工作原理如下：1. 照明光源发出的光线经过透镜聚焦，形成一束平行光。
2. 平行光束照射到被测工件上，反射的光线经过光学系统，成像于刻度尺上。
3. 通过测量刻度尺上成像的位置，即可得到被测工件的尺寸。
四、实验步骤1. 将立式光学计放置在平稳的工作台上，调整光源和透镜，使其形成一束平行光。
2. 将标准量块放置在光学计的工作台上，调整测杆，使刻度尺上的成像与标准量块的尺寸对齐。
3. 记录刻度尺上成像的位置，即为标准量块的尺寸。
4. 将待测工件放置在光学计的工作台上，重复步骤2和3，得到待测工件的尺寸。
5. 对比标准量块和待测工件的尺寸，计算误差，并分析误差产生的原因。
五、实验结果与分析1. 标准量块尺寸：10.000mm2. 待测工件尺寸：9.990mm3. 误差：0.010mm分析：实验过程中，可能存在以下误差来源：1. 光学系统误差：透镜、刻度尺等光学元件的制造误差。
2. 环境误差：温度、湿度等环境因素对光学系统的影响。
3. 操作误差：操作人员对仪器的操作熟练程度和稳定性。
六、实验结论通过本次实验，我们掌握了立式光学计的使用方法和操作步骤，学会了利用立式光学计进行精密长度测量。
实验结果表明，立式光学计具有较高的测量精度，可以满足精密测量要求。
七、实验心得1. 立式光学计是一种操作简便、精度较高的测量仪器，广泛应用于精密长度测量领域。
2. 在使用立式光学计进行测量时，应注意以下几点：a. 确保光学系统稳定，避免温度、湿度等环境因素对测量结果的影响。
b. 操作人员应熟悉仪器操作，确保测量过程的准确性。
迈克尔逊干涉仪实验报告
迈克尔逊干涉仪实验报告一、实验目的1、了解迈克尔逊干涉仪的结构和工作原理。
2、掌握迈克尔逊干涉仪的调节方法。
3、观察等倾干涉、等厚干涉条纹，并测量激光的波长。
二、实验原理迈克尔逊干涉仪是一种利用分振幅法产生双光束干涉的精密光学仪器。
其原理基于光的干涉现象。
从光源 S 发出的一束光，经分光板 G1 分成两束光，反射光 1 射向平面镜 M1，透射光 2 射向平面镜 M2。
M1 和 M2 反射回来的光在分光板 G1 的半透膜处相遇，发生干涉。
若 M1 和 M2 严格垂直，则形成等倾干涉条纹。
此时，干涉条纹是一组同心圆环，圆心处条纹级次最高。
干涉条纹的光程差为：＄＼Delta ＝ 2d\cos\theta$其中，d 为 M1 和 M2 之间的距离，θ 为入射光与 M1 法线的夹角。
当 M1 和 M2 有一定夹角时，形成等厚干涉条纹。
此时，干涉条纹是平行于 M1 和 M2 交线的直条纹。
通过测量干涉条纹的变化，可以计算出光的波长。
三、实验仪器迈克尔逊干涉仪、HeNe 激光器、扩束镜、毛玻璃屏等。
四、实验步骤1、仪器调节调节迈克尔逊干涉仪的底座水平。
点亮 HeNe 激光器，使激光束大致垂直于干涉仪的入射窗口。
放置扩束镜和毛玻璃屏，在屏上观察激光光斑，调节 M1 和 M2 背后的螺丝，使光斑重合。
观察干涉条纹，若没有出现条纹，微调 M1 或 M2 的位置，直到出现清晰的干涉条纹。
2、测量激光波长转动微调鼓轮，使条纹中心“冒出”或“缩进”，记录条纹变化的条数N 和对应的微调鼓轮的读数变化Δd。
重复测量多次，计算平均值，根据公式＄＼lambda ＝＼frac{2\Delta d}｛N}＄计算激光的波长。
3、观察等倾干涉和等厚干涉条纹缓慢调节 M1 的位置，观察等倾干涉条纹的变化。
调节 M1 和 M2 之间的夹角，观察等厚干涉条纹。
五、实验数据及处理｜测量次数｜条纹变化条数 N ｜微调鼓轮读数变化Δd （mm) ｜｜｜｜｜｜ 1 ｜ 50 ｜ 0295 ｜｜ 2 ｜ 50 ｜ 0298 ｜｜ 3 ｜ 50 ｜ 0302 ｜平均值：＄＼Delta d ＝＼frac{0295 ＋ 0298 ＋ 0302}｛3} ＝0298$ （mm)激光波长：＄＼lambda ＝＼frac{2\Delta d}｛N} ＝＼frac{2\times0298\times10^｛－3}｝｛50} ＝ 1192\times10^｛－6}＄（m)六、误差分析1、仪器本身的精度限制，如微调鼓轮的最小刻度。
望远镜___实验报告
一、实验目的1. 了解望远镜的基本结构和工作原理。
2. 掌握望远镜的组装方法。
3. 通过实际观测，提高天文观测能力。
二、实验原理望远镜是一种用于观测远处天体的光学仪器。
它主要由物镜和目镜组成。
物镜用于收集远处天体的光线，形成实像；目镜则将实像放大，便于观察。
望远镜的放大倍数由物镜和目镜的焦距决定。
放大倍数越大，观测到的天体越清晰。
望远镜的焦距越长，观测距离越远。
三、实验仪器与材料1. 望远镜套件（包括物镜、目镜、三脚架、调焦装置等）2. 天文图3. 夜视望远镜4. 记录本5. 铅笔四、实验步骤1. 组装望远镜（1）将三脚架展开，放置在平稳的地面上。
（2）将望远镜底座安装在三脚架上。
（3）将物镜和目镜分别安装在望远镜底座上。
（4）调整物镜和目镜的位置，确保它们与望远镜底座垂直。
（5）将调焦装置安装在望远镜底座上。
2. 调整望远镜（1）将望远镜对准天空，调整望远镜底座，使望远镜与地面垂直。
（2）调整调焦装置，使望远镜对准观察目标。
（3）调整物镜和目镜的位置，使观察目标清晰。
3. 观测天体（1）根据天文图，选择观测目标。
（2）调整望远镜，使观测目标进入视野。
（3）观察目标，记录其形状、大小、颜色等信息。
4. 记录数据（1）记录观测目标的位置、时间、放大倍数等信息。
（2）记录观测到的天体特征，如星云、行星、恒星等。
五、实验结果与分析1. 通过组装望远镜，掌握了望远镜的基本结构和工作原理。
2. 通过实际观测，提高了天文观测能力，观察到了多个天体，如月亮、行星、星云等。
3. 通过记录数据，分析了望远镜的观测效果。
六、实验总结1. 望远镜是一种重要的天文观测工具，可以观测到远处天体。
2. 通过组装望远镜，可以加深对望远镜结构和工作原理的理解。
3. 通过实际观测，可以提高天文观测能力。
七、注意事项1. 组装望远镜时，注意安全，避免受伤。
2. 观测天体时，注意保护眼睛，避免长时间注视强光。
3. 记录数据时，注意准确无误。
光学导向实验报告总结(3篇)
第1篇一、实验背景光学导向实验是光学领域的一项基础实验，通过实验我们可以加深对光学原理的理解，掌握光学仪器的使用方法，并提高实验操作技能。
本次实验旨在通过实际操作，了解光学导向系统的基本原理，学习光学导向仪器的使用方法，并分析实验结果，总结实验经验。
二、实验目的1. 了解光学导向系统的基本原理；2. 掌握光学导向仪器的使用方法；3. 分析实验数据，总结实验经验；4. 提高实验操作技能。
三、实验原理光学导向系统是利用光学原理进行物体定位和导向的一种系统。
它主要由光源、光学元件、探测器等组成。
光源发出的光线经过光学元件的折射、反射等过程，最终照射到待测物体上。
探测器接收待测物体反射的光线，经过信号处理，实现对物体的定位和导向。
四、实验仪器与设备1. 光学导向仪器一套；2. 光源；3. 光学元件；4. 探测器；5. 数据采集与分析软件。
五、实验步骤1. 安装光学导向仪器，连接光源、光学元件和探测器；2. 开启光源，调节光学元件，使光线照射到待测物体上；3. 探测器接收待测物体反射的光线，通过数据采集与分析软件进行信号处理；4. 分析实验数据，得出实验结果；5. 记录实验过程，总结实验经验。
六、实验结果与分析1. 通过实验，我们掌握了光学导向仪器的使用方法，了解了光学导向系统的基本原理；2. 实验结果表明，光学导向系统具有较高的定位精度和导向性能；3. 在实验过程中，我们遇到了一些问题，如光线不稳定、探测器灵敏度不足等，通过调整光学元件和探测器参数，成功解决了这些问题；4. 实验数据表明，光学导向系统在实际应用中具有广泛的前景。
七、实验总结1. 光学导向实验加深了我们对光学原理的理解，提高了实验操作技能；2. 通过实验，我们掌握了光学导向仪器的使用方法，为以后的实际应用奠定了基础；3. 实验过程中遇到的问题，让我们明白了在实验过程中要注重细节，提高实验操作的规范性；4. 光学导向系统在实际应用中具有广泛的前景，我们应继续深入研究，为我国光学事业的发展贡献力量。
认识光学仪器实验报告
一、实验目的1. 了解光学仪器的基本原理、构造及其应用领域。
2. 掌握光学仪器的操作方法，提高实验技能。
3. 培养团队协作精神，提高实验报告撰写能力。
二、实验仪器与用具1. 实验仪器：光学显微镜、望远镜、照相机、光谱仪等。
2. 实验用具：实验台、白纸、尺子、白光光源、样品等。
三、实验步骤1. 光学显微镜（1）观察显微镜的构造，了解物镜、目镜、光源等部件的作用。
（2）将样品放置在载物台上，调整物镜与样品的距离，观察样品的微观结构。
（3）调节光圈、焦距等参数，观察样品的不同部位。
2. 望远镜（1）观察望远镜的构造，了解物镜、目镜、调焦轮等部件的作用。
（2）将望远镜对准天空或地面，调整调焦轮，观察远处的物体。
（3）观察望远镜的成像原理，了解其放大倍数、焦距等参数。
3. 照相机（1）观察照相机的构造，了解镜头、快门、光圈等部件的作用。
（2）调整光圈、快门等参数，拍摄不同光线条件下的照片。
（3）观察照片的成像效果，了解相机成像原理。
4. 光谱仪（1）观察光谱仪的构造，了解光栅、分光器、探测器等部件的作用。
（2）将样品放置在样品架上，调整光谱仪的参数，观察样品的光谱。
（3）分析光谱数据，了解样品的成分和结构。
四、实验数据记录与分析1. 光学显微镜（1）记录样品的微观结构，分析其特点。
（2）比较不同放大倍数下的样品图像，了解显微镜的成像原理。
2. 望远镜（1）记录望远镜观察到的远处的物体，分析其成像效果。
（2）比较不同焦距下的成像效果，了解望远镜的成像原理。
3. 照相机（1）记录不同光线条件下的照片，分析相机的成像效果。
（2）比较不同光圈、快门参数下的照片，了解相机成像原理。
4. 光谱仪（1）记录样品的光谱数据，分析其成分和结构。
（2）比较不同光谱仪参数下的光谱数据，了解光谱仪的成像原理。
五、实验总结1. 通过本次实验，了解了光学仪器的基本原理、构造及其应用领域。
2. 掌握了光学仪器的操作方法，提高了实验技能。
综合光学演示实验报告
一、实验目的1. 通过综合光学实验，加深对光学基本原理的理解。
2. 掌握光学仪器的基本操作方法和实验技巧。
3. 培养观察、分析和解决问题的能力。
4. 提高团队合作精神和科学素养。
二、实验原理本次实验涵盖了光学领域的多个方面，包括光的直线传播、光的反射与折射、光的干涉、衍射和偏振等基本原理。
三、实验仪器1. 平行光管2. 凸透镜3. 凹透镜4. 分光计5. 毛玻璃6. 白屏7. 硅光电池8. 等等四、实验内容及步骤1. 光的直线传播(1) 将平行光管发出的平行光束照射到白屏上，观察光的直线传播现象。
(2) 在光束的路径上放置小孔，观察光束通过小孔后的传播情况。
2. 光的反射与折射(1) 利用凸透镜和凹透镜，观察光的反射和折射现象。
(2) 改变入射角，观察折射角的变化规律。
3. 光的干涉(1) 利用分光计和毛玻璃，观察光的干涉现象。
(2) 改变分光计的角距离，观察干涉条纹的变化规律。
4. 光的衍射(1) 利用狭缝，观察光的衍射现象。
(2) 改变狭缝宽度，观察衍射条纹的变化规律。
5. 光的偏振(1) 利用硅光电池和偏振片，观察光的偏振现象。
(2) 改变偏振片的取向，观察透射光强度的变化规律。
五、实验结果与分析1. 光的直线传播：实验验证了光在同种均匀介质中沿直线传播的原理。
2. 光的反射与折射：实验验证了光的反射定律和折射定律。
3. 光的干涉：实验观察到了干涉条纹，并分析了干涉条纹的变化规律。
4. 光的衍射：实验观察到了衍射条纹，并分析了衍射条纹的变化规律。
5. 光的偏振：实验验证了光的偏振现象，并分析了偏振片对透射光强度的影响。
六、实验结论通过本次综合光学实验，我们加深了对光学基本原理的理解，掌握了光学仪器的基本操作方法和实验技巧，提高了观察、分析和解决问题的能力，培养了团队合作精神和科学素养。
七、实验反思在实验过程中，我们遇到了一些问题，如实验数据误差较大、仪器操作不够熟练等。
针对这些问题，我们进行了反思和总结，并提出以下改进措施：1. 仔细阅读实验指导书，确保实验步骤的正确性。
光学系列实验报告(3篇)
第1篇一、实验目的1. 了解光学实验的基本原理和实验方法；2. 掌握光学仪器的基本操作和调整技巧；3. 通过实验验证光学理论，加深对光学知识的理解；4. 培养团队合作精神和实验技能。
二、实验内容及步骤1. 实验一：光的反射和折射（1）实验目的：验证光的反射和折射定律，了解光在介质中的传播规律。
（2）实验步骤：1）将实验装置（光具座、平面镜、透镜、光屏等）组装好；2）调节光具座，使光源、平面镜、透镜、光屏等光学元件共线；3）调整平面镜，使入射光线垂直于镜面；4）观察并记录反射光线的方向，验证反射定律；5）将透镜置于入射光线和光屏之间，调整透镜位置，观察折射光线的方向，验证折射定律；6）计算入射角、反射角、折射角，分析光在介质中的传播规律。
（3）实验结果与分析：1）实验结果显示，反射光线与入射光线、法线在同一平面内，且反射角等于入射角，验证了反射定律；2）实验结果显示，折射光线与入射光线、法线在同一平面内，且折射角与入射角之间存在正弦关系，验证了折射定律；3）通过实验结果，加深了对光在介质中传播规律的理解。
2. 实验二：薄膜干涉（1）实验目的：观察薄膜干涉现象，了解干涉原理和薄膜厚度与干涉条纹的关系。
（2）实验步骤：1）将实验装置（薄膜干涉仪、白光光源、光屏等）组装好；2）调整薄膜干涉仪，使白光光源垂直照射到薄膜上；3）观察光屏上的干涉条纹，记录条纹间距；4）改变薄膜的厚度，观察干涉条纹的变化，分析薄膜厚度与干涉条纹的关系。
（3）实验结果与分析：1）实验结果显示，光屏上出现明暗相间的干涉条纹，验证了干涉现象；2）通过改变薄膜的厚度，发现干涉条纹间距与薄膜厚度呈线性关系，符合干涉原理；3）通过实验结果，加深了对干涉原理和薄膜干涉现象的理解。
3. 实验三：衍射和光的衍射极限（1）实验目的：观察光的衍射现象，了解衍射原理和衍射极限。
（2）实验步骤：1）将实验装置（单缝衍射仪、光具座、光屏等）组装好；2）调整单缝衍射仪，使光源垂直照射到单缝上；3）观察光屏上的衍射条纹，记录条纹间距；4）改变单缝宽度，观察衍射条纹的变化，分析衍射极限。
光学仪器精度测试万用表实验报告
光学仪器精度测试万用表实验报告一、实验背景光学仪器在现代科技领域中的应用日益广泛，其精度对实验结果和产品质量具有重要影响。
因此，对光学仪器的精度进行测试显得尤为重要。
本实验旨在通过万用表对光学仪器的精度进行测试，分析测试结果，并提出改进建议。
二、实验目的1.熟悉万用表的使用方法，了解其测量范围和精度。
2.学会使用万用表对光学仪器进行精度测试。
3.分析测试结果，找出光学仪器的精度问题。
4.提出改进建议，提高光学仪器的精度。
三、实验原理万用表是一种多功能的电子测量仪器，可以测量电压、电流、电阻等参数。
在光学仪器精度测试中，我们主要关注光学仪器的输出信号，通过测量输出信号的稳定性、重复性和线性度等指标，来评估光学仪器的精度。
四、实验仪器与材料1.万用表：具备电压、电流、电阻测量功能。
2.光学仪器：待测试的光学仪器，如激光器、光谱仪等。
3.数据采集器：用于记录实验数据。
4.计算机：用于数据处理和分析。
五、实验步骤1.准备工作：检查实验仪器是否正常，确保万用表、光学仪器和数据采集器等设备连接正确。
2.调试设备：开启光学仪器，调整至最佳工作状态。
3.测量电压：使用万用表测量光学仪器的输出电压，记录数据。
4.测量电流：使用万用表测量光学仪器的输出电流，记录数据。
5.测量电阻：使用万用表测量光学仪器的内部电阻，记录数据。
6.数据采集：将测量数据传输至数据采集器，保存数据。
7.数据处理：将采集到的数据导入计算机，进行数据处理和分析。
8.结果分析：根据数据分析结果，评估光学仪器的精度。
9.提出改进建议：针对光学仪器的精度问题，提出改进措施。
六、实验结果与分析1.电压测量结果：通过万用表测量，光学仪器的输出电压稳定，波动范围在允许误差范围内。
2.电流测量结果：光学仪器的输出电流波动较大，超出允许误差范围，可能影响仪器精度。
3.电阻测量结果：光学仪器的内部电阻正常，符合设计要求。
根据实验结果，光学仪器的电压输出稳定，但电流波动较大，可能影响仪器精度。
平行光管实验报告
平行光管实验报告实验目的：本实验旨在通过使用平行光管，观察光的直线传播和反射定律，并验证光的直线传播和反射定律。
实验仪器和材料：1. 平行光管2. 光源3. 屏幕4. 测角器5. 直尺实验原理：在真空或均匀介质中，光线向一定方向传播时，其传播方向可以看作是一条直线。
平行光管是一种光学仪器，常用于验证光的直线传播和反射定律。
当平行光管中的光线射入后，会在内壁来回多次反射，形成平行光束。
实验步骤：1. 将光源置于平行光管的一端，使光线垂直射入平行光管；2. 调整平行光管的角度，使得光线在管内多次反射，并沿着管的中心线传播；3. 将屏幕放置在光管的另一端，观察反射后的光线在屏幕上的投影；4. 使用测角器和直尺测量入射角和反射角，验证光的反射定律。
实验数据处理：根据实验数据，可以绘制入射角和反射角之间的关系图，并通过直线拟合的方法验证光的反射定律是否成立。
实验数据的准确性和实验的重现性是验证结论有效性的重要依据。
实验结论：通过本实验，我们验证了光的直线传播和反射定律，即入射角等于反射角。
实验结果与理论预期相符合，充分说明了光的直线传播和反射定律的正确性。
同时也加深了我们对光学原理的理解和实验操作能力的提高。
实验注意事项：1. 实验过程中注意保持实验环境的整洁，避免灰尘等杂物影响实验结果；2. 操作实验仪器时要轻拿轻放，确保实验仪器的完好性；3. 注意安全操作，避免光线直接照射眼睛，以免对视力造成损害。
综上所述，平行光管实验深入理解了光的直线传播和反射定律，并通过实验验证了其有效性。
这不仅有助于我们加深对光学原理的理解，同时也培养了我们的实验操作能力和数据处理能力。
希望通过这次实验，能让大家更加深入地了解光学知识，为今后的学习和科研打下坚实基础。
光学综合试验实验报告
实验名称：光学综合试验实验日期：2023年3月15日实验地点：光学实验室一、实验目的1. 熟悉光学实验的基本操作和仪器使用。
2. 深入理解光学原理，验证光学定律。
3. 提高实验操作技能和数据分析能力。
二、实验原理本实验主要涉及光学的基本原理，包括光的直线传播、光的反射、光的折射、光的干涉、光的衍射等。
通过实验验证这些原理，加深对光学知识的理解。
三、实验仪器1. 平面镜2. 三棱镜3. 凸透镜4. 凹透镜5. 白光光源6. 光屏7. 光具座8. 光具盒9. 米尺10. 计算器四、实验步骤1. 光的直线传播实验（1）将平面镜放置在光具座上，调整至水平。
（2）用白光光源照射平面镜，观察光线的传播情况。
（3）用米尺测量入射光线与反射光线的距离，记录数据。
2. 光的反射实验（1）将平面镜放置在光具座上，调整至水平。
（2）用白光光源照射平面镜，观察光线的反射情况。
（3）用米尺测量入射光线与反射光线的距离，记录数据。
3. 光的折射实验（1）将凸透镜和凹透镜分别放置在光具座上，调整至水平。
（2）用白光光源照射凸透镜和凹透镜，观察光线的折射情况。
（3）用米尺测量入射光线与折射光线的距离，记录数据。
4. 光的干涉实验（1）将光具盒放置在光具座上，调整至水平。
（2）用白光光源照射光具盒，观察光线的干涉情况。
（3）用米尺测量干涉条纹的间距，记录数据。
5. 光的衍射实验（1）将三棱镜放置在光具座上，调整至水平。
（2）用白光光源照射三棱镜，观察光线的衍射情况。
（3）用米尺测量衍射条纹的间距，记录数据。
五、实验数据及处理1. 光的直线传播实验入射光线与反射光线的距离：L1 = 20cm2. 光的反射实验入射光线与反射光线的距离：L2 = 20cm3. 光的折射实验入射光线与折射光线的距离：L3 = 15cm4. 光的干涉实验干涉条纹间距：ΔL4 = 0.5cm5. 光的衍射实验衍射条纹间距：ΔL5 = 0.3cm六、实验结果与分析1. 光的直线传播实验实验结果显示，入射光线与反射光线在同一平面内，符合光的直线传播原理。
光学仪器实验报告参考模板
常用光电仪器原理及使用实验报告班级：11级光信息1班姓名：姜萌萌学号：110104060016指导老师：李炳新数字存储示波器一、实验目的1、熟悉数字存储示波器的使用方法；2、测量数字存储示波器产生方波的上升时间；二、实验仪器数字存储示波器三、实验步骤1、产生方波波形⑴、打开示波器电源阅读探头警告，然后按下OK。
按下“DEFAULT SETUP”按钮，默认的电压探头衰减选项是10X。
⑵、在P2200探头上将开关设定到10X并将探头连接到示波器的通道1上，然后向右转动将探头锁定到位，将探头端部和基线导线连接到“PROBE COMP”终端上。
⑶、按下“AUTOSET”按钮，在数秒钟内，看到频率为1KHz电压为5V 峰峰值得方波。
按两次CH1BNC按钮删除通道1，按下CH2BNC按钮显示通道2，重复第二步和第三步。
2、自动测量⑴、按下“MUASURE”按钮，查看测量菜单。
⑵、按下顶部的选项按钮，显示“测量1菜单”。
⑶、按下“类型”“频率”“值”读书将显示测量结果级更新信息。
⑷、按下“后退”选项按钮。
⑸、按下顶部第二个选项按钮；显示“测量2菜单”。
⑹、按下“类型”“周期”“值”读数将显示测量结果与更新信息。
⑺、按下“后退”选项按钮。
⑻、按下中间选项按钮；显示“测量3菜单”。
⑼、按下“类型”“峰-峰值”“值”读数将显示测量结果与更新信息。
⑽、按下“后退”选项按钮。
⑾、按下底部倒数第二个按钮；显示“测量4菜单”。
⑿、按下“类型”“上升时间”“值”读数将显示测量结果与更新信息。
LCR测试仪一、实验目的1、熟悉LCR测试仪的使用方法；2、了解LCR测试仪的工作原理；3、精确测量一些电阻，电感，电容的值；二、实验仪器LCR测试仪，电阻，电容，电感等元件三、LCR测试原理根据待测元器件实际使用的条件和组合上的差别，LCR测量仪有两种检测模式，串联模式和并联模式。
串联模式以检测元器件Z为基础，并联模式以检测元器件的导纳Y为基础，当用户将测出流过待测元件的电流I，数字电压表将测出待测元件两端的电压V，数字鉴相器将测出电压V和电流I之间的相位角θ。
光学基本仪器与训练实验报告
光学基本仪器与训练实验报告哎呀，今天要聊的可真是个有趣的话题，光学基本仪器与训练实验，真是个让人眼前一亮的领域。
想想啊，光学仪器就像是科学界的“黑科技”，总是能让我们感到惊叹。
你说光线这东西，平时它就在我们身边，阳光洒在脸上，照得人暖洋洋的，结果一提到光学，感觉就像打开了一扇新世界的大门。
这光学实验的地方，就像一个科学家的游乐场，设备一个个闪亮亮的，显得神秘又高端。
光源、透镜、显微镜，哇，简直是现代科技的结晶。
那些透镜，在阳光下透出奇妙的色彩，像是小魔术师一样，让人不禁想凑上去一探究竟。
有一次，带着一群小伙伴们去实验室，大家脸上的期待简直像小孩子过年一样。
哎，实验开始之前，老师先给我们讲了讲光的特性，光速、折射、反射，听得我都想立马跑去测试一下。
光的速度，简直快得像闪电，瞬间就能把你的心都提到嗓子眼。
然后老师说起折射，哦，那个透镜把光线弯得像一个调皮的小孩，让我想起了小时候玩捉迷藏，光就像藏起来的小伙伴，转个弯就看不见了。
说到光学仪器，显微镜无疑是大家的“明星”。
想象一下，平时觉得那些细小的东西微不足道，但放在显微镜下，就像是进入了另一个世界。
那些细胞、微生物，就像在开派对一样，活动得不亦乐乎。
真是让人大开眼界，平常那种“看不见”的东西，突然变得活灵活现，让我想起了小时候玩儿玩具显微镜时的情景，真的是满满的回忆。
大家围着显微镜，像一群小蜜蜂一样，兴奋得直呼过瘾，每个看到的细节都让我们欢呼雀跃，真是“好戏连台”。
实验室里还有那些大大的光源，咔嚓一声打开，整个房间瞬间亮堂堂的，真是像是点亮了心中的希望。
我们尝试了各种实验，比如光的折射、反射，感觉就像是在探索宇宙的奥秘。
老师还给我们演示了如何利用透镜聚焦光线，那个过程简直是魔法，光线聚在一起，像一束能量，瞬间点亮了整个房间，大家的眼睛都亮了，恨不得把光线都捞回来，放在口袋里。
嘿，实验过程中，不光是好玩，学到的东西也不少。
每次在黑板上画出那些复杂的光路图，头都大了，但同时又觉得特别有成就感。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用光电仪器原理及使用实验报告班级：11级光信息1班姓名：姜萌萌学号：110104060016指导老师：李炳新数字存储示波器一、实验目的1、熟悉数字存储示波器的使用方法；2、测量数字存储示波器产生方波的上升时间；二、实验仪器数字存储示波器三、实验步骤1、产生方波波形⑴、打开示波器电源阅读探头警告，然后按下OK。
按下“DEFAULT SETUP”按钮，默认的电压探头衰减选项是10X。
⑵、在P2200探头上将开关设定到10X并将探头连接到示波器的通道1上，然后向右转动将探头锁定到位，将探头端部和基线导线连接到“PROBE COMP”终端上。
⑶、按下“AUTOSET”按钮，在数秒钟内，看到频率为1KHz 电压为5V峰峰值得方波。
按两次CH1BNC按钮删除通道1，按下CH2BNC按钮显示通道2，重复第二步和第三步。
2、自动测量⑴、按下“MUASURE”按钮，查看测量菜单。
⑵、按下顶部的选项按钮，显示“测量1菜单”。
⑶、按下“类型”“频率”“值”读书将显示测量结果级更新信息。
⑷、按下“后退”选项按钮。
⑸、按下顶部第二个选项按钮；显示“测量2菜单”。
⑹、按下“类型”“周期”“值”读数将显示测量结果与更新信息。
⑺、按下“后退”选项按钮。
⑻、按下中间选项按钮；显示“测量3菜单”。
⑼、按下“类型”“峰-峰值”“值”读数将显示测量结果与更新信息。
⑽、按下“后退”选项按钮。
⑾、按下底部倒数第二个按钮；显示“测量4菜单”。
⑿、按下“类型”“上升时间”“值”读数将显示测量结果与更新信息。
LCR测试仪一、实验目的1、熟悉LCR测试仪的使用方法；2、了解LCR测试仪的工作原理；3、精确测量一些电阻，电感，电容的值；二、实验仪器LCR测试仪，电阻，电容，电感等元件三、LCR测试原理根据待测元器件实际使用的条件和组合上的差别，LCR 测量仪有两种检测模式，串联模式和并联模式。
串联模式以检测元器件Z为基础，并联模式以检测元器件的导纳Y为基础，当用户将测出流过待测元件的电流I，数字电压表将测出待测元件两端的电压V，数字鉴相器将测出电压V和电流I 之间的相位角 。
检测结果被储存在仪器内部微型计算机的三个存储单元中。
有了V、I、 这三个数据，仪器内部计算机就会自动算出用户所要检测的参数。
四、LCR测试仪的测量步骤1、设置测试频率；2、测试电压或者电流水平；3、选择测试参数，比如Z、Q、LS（串联电感）、LP（并联电感）、CS(串联电容）、CP（并联电容）、D等；4、仪器校准，校准主要进行开路、短路校准；5、选择测试夹具，并进行夹具补偿；6、将DUT放在夹具上开始测试；WFZ-26A型紫外可见分光光度计一、实验目的：1、熟练操作WFZ-26A型紫外可见分光光度计；2、了解WFZ-26A型紫外可见分光光度计的工作原理；3、运用WFZ-26A型紫外可见分光光度计测量光谱。
二、实验仪器WFZ-26A型紫外可见分光光度计三、仪器工作原理：1、光学系统仪器光学系统由光源系统、单色器系统、光度计系统和接收系统组成，仪器光学系统光路图如图一所示。
图一 WFZ-26A型紫外可见分光光度计光路图光源系统由氘灯和卤钨灯组成。
单色器系统采用高性能平面光栅,ZENY-TURNER分光系统,接收系统采用光电倍增管作为接收器件。
2、电子系统电子系统由电源系统、负高压系统、放大器系统、驱动系统、I/0系统和A/D转换系统组成，光电倍增管输出的电信号，经前置放大器后，由相位检测器控制，经过模拟开关，分成R、S、D三路信号转换成数字信号后由计算机进行处理。
3、计算机系统计算机进行控制和信号处理工作主要有：系统初始化、波长扫描、光源切换、狭缝切换、滤光片切换、参数设置、光谱扫描、光谱处理、光谱打印等。
4、操作软件操作软件是WFZ-26A紫外可见分光光度计的重要组成部分。
操作软件中主菜单项有：文件、测量方式、数据处理、系统操作、帮助。
四、实验步骤：1、设置测量参数根据样品测试要求，设置测量参数。
2、检查仪器当前状态当测量参数设置完毕后，根据测量参数内容检查仪器当前波长扫描范围和测量刻度范围是否符合要求。
在主画面中，观察测量值的变化，可以初步判断仪器是否正常。
在没放样品的情况下，测量模式是通过率时，透过率值一般在100%附近。
如果测量模式是能量模式方式，设置合适的狭缝宽度和负高压值。
使能量值在0~4095之间。
3、进行测量⑴光谱扫描根据样品测试要求，设置合适的测量参数，用“波长检索”功能使仪器快速走到扫描波长范围起始波长处，如果测量模式是透过率和吸光度，在先进行能量或空白的基线光谱扫描，然后进行样品的紫外光光谱扫描，如果测量模式是能方式，不需要进行基线光谱扫描，直接选择光谱扫描。
⑵定波长时间扫描设置扫描方式为“时间扫描”和扫描时间，用“波长检索”扫描是仪器快速走到制定波长处，根据决定是否进行“系统扫描”在“测量方式”菜单中选择时间扫描一项即可开始定时间扫描测量。
扫描得到的紫外光光谱，进行谱图打印，峰值检索，存储和各种数据处理。
五、实验数据记录：波长范围：180—890nm未加样品：透过率100，吸收度0加酒精：透过率99.23，吸收率0.0086JA型干涉显微镜一、实验目的1、熟练使用6JA型干涉显微镜；2、了解6JA型干涉显微镜的工作原理；二、实验仪器6JA型干涉显微镜三、工作原理干涉显微镜是干涉仪和显微镜的组合，将被测件和标准光学镜面相比较用光波波长为尺寸来衡量工件表面的不平深度。
为了获得干涉，使光源S发出的光束，经分光板T后分为两束，一束经过光板T补偿板T1，显微物镜O2后射向被测工件P2的表面，由P2反射后经原路返回至亮板，再在T 上反射，射向观察目镜03，另一束由分光板T反射后通过物镜01射到标准P1上，由P1反射，再经物镜01并透过分光板T，射向观察目镜O3，它与第一束光线相遇，产生干涉。
调节P1、P2至物镜O1、O2的距离，是目镜视场中能清晰看到P1和P2表面的像，视场中出现的零次干涉条纹，用白光照明时，视场中央出现二条近似黑色对称条纹，再其次，对称分布着数条彩色条纹。
使P2作高低方向微量移动时，视场中干涉条纹也做相应的位移。
图一仪器光学系统图四、实验步骤：1、调整仪器将灯源插头插在变压插座上，变压器插头插在电源插座上，打开变压器上开关。
将手轮（10）转到目视位置，同时转动手轮（6）将遮光板（B）从光路中转出，此时在目镜中应看到明亮的视场。
转动手轮（8）使目镜视场总下方弓形直边清晰。
在工作台上安置被测工件，被测面朝向物镜，转动手轮（6）将标准镜P1一路光束遮去，转动滚花轮（2c）使工作台上下升降，直到目镜视场中观察到清晰的工件表面像为止，此时再转动手轮（6），将遮光板（B）从光路中转出。
松开螺丝（1b）将测微目镜从目镜中取出，此时转动手轮（11）使孔径光栏开至最大，转动手轮（7）（9），是二个灯丝像完全重合，同时调节螺丝（4a）是灯丝像位于孔径光栏中央，再插上测微目镜，旋紧螺丝（1b）。
将手轮（I2）向左推到底，干涉滤色片F插入光路，此时在目镜中应能看到干涉条纹，此时把手柄（I2）向右推到底。
移动工作台使加工纹路和干涉条纹方向垂直。
松开螺丝（1b）转动测微目镜，使视场中十字线之一与干涉条纹平行。
2、不平深度测量⑴用目视估计测量白光时 t=0.27*△N微米单色光 t=（1/2） *△N微米2、用测微目镜测量把测微目镜十字线中一条与干涉条纹的方向平行，另一条被测量表面划痕方向平行，此时用箍紧螺丝将测微目镜固紧。
⑴测量条纹之间的间隔；⑵测量条纹的弯曲量；⑶计算不平整。
3、照相测量⑴用目镜观察，将显微镜调整到清晰的像，同时调节光栏使物体和干涉条纹的像有最大的对比。
⑵旋转手轮，使反光镜转到照相的位置，曝光时间为1秒左右。
XTF-型傅里叶变换实验装置一、实验目的1、熟悉XTF-型傅里叶变换实验装置的使用方法；2、了解XTF-型傅里叶变换实验装置的工作原理；二、实验仪器XTF-型傅里叶变换实验装置三、实验原理傅里叶的变换过程实际上就是调制和解调的过程，通过调制我们将待测的高频调制成我们可以掌控、接收的频率。
然后将接收器接收到的信号送到调制器中进行分解，得出待测光中的频率成分及各频率对应的强度值，这样我们就得到了待测光的光谱图。
调制和解调方程：()()cos(2)I B v v dv δπσ+∞-∞=⎰解调方程：()()cos(2)B v I v d σπσσ+∞-∞=⎰()I δ——随光程变化的干涉图V ——表示最小波数B （v ）——复原光谱图强度分布四、实验装置基本结构1、光路部分典型的迈克尔逊光路设计，采用光的干涉原理通过傅里叶变换的数学处理来获得光谱图。
采用干涉方法的分辨率由测量时间来决定的，采集的时间越长分辨率就越高。
图11光谱仪的光源有单色光源和复合光源。
复合光源通过迈克尔逊干涉仪时，每一种单色光都发生干涉，产生干涉光，光源的干涉图就是这无数个无限窄的单色干涉光组成的。
2、机械设计部分光路采用的是迈克尔逊干涉装置，其对动镜的移动精度要求较高，要实现较高的干涉条纹精度，首先要确保动镜的移动精度及移动的直线度。
五、实验步骤1、打开电源图24光源的电源打开，可以看到红色钨灯的指示灯点亮，表示钨灯已经打开；选择合适的光阑，一般选择8档位置，然后再将光源镜的旋钮旋到钨灯位置如图表24所示，若用其它的外接光源则将光源镜的位置旋到其它光源上，且将外接光源的入口处的端盖打开将光源引入。
2、进入软件以钨灯为例，将光源位置调整好后，进入软件界面。
3、新建实验进入软件界面点击新建实验，点击参数设置。
4、开始采集钨灯设置时间分一分钟后点击确定，然后回到新建界面，然后点击界面上的采集数据按钮，出现复位界面，复位完成。
5、傅里叶变换点击工具栏的傅里叶变换按钮，根据用户的需求加载窗口，并且可以根据需要变换傅里叶变换的范围。
6、得到光谱图六、实验数据记录2wj阿贝折射仪一、实验目的1、熟练使用2wj阿贝折射仪；2、了解2wj阿贝折射仪的工作原理；二、实验仪器2wj阿贝折射仪，无水乙醇，蒸馏水，丙三醇，丙烯酸甲酯三、仪器工作原理折射仪的基本原理即为折射定律，测定折射率是基于测定临界角的原理。
图二中当不同的角度光线射入另一种物质表面时，用一望远镜对出射光线观察，可以看到望远镜视场被分为两部分，二者之间有明显分界线。
如图三所示，明暗分界线为临界角的位置。
