用途：主要用于地形复杂地段或穿越障 碍等情况。因价格昂贵，只有在 外力负荷很大或渗漏要求高的场 合才建议使用。
特性：金属结构，需进行内外防腐。
标准：执行GB 50235《工业金属管道工 程施工及验收规范》 。常见规 格DN500－2600mm。
特点：承受很高的压力，管件制作、加 工方便。
第一部分 常见排水管的种类
第一部分 常见排水管的种类
六、铸铁排水管
用途：主要用于70～80年代的民房排污排 水，现已被新新型材料PVC管取代。
特性：铸铁硬性重力流管。 标准：GB13295-2008《水及天燃气管道用 球
墨铸铁管、管件和附件》。
特点：抗挤压、水冲无噪音。 常见规格DN40--2600mm。
第二部分
管道施工方法简介
；挖爆破后的岩石时为0.60。
3.2 沟槽开挖
• 也可按时间计算，即：
• 式中：
•
t——自卸汽车自开始装车至卸土返回时的循环车装车时间，s。
3.1 施工排水
•明沟排水通常是当沟槽开挖到接 近地下水位时，修建集水井并安 装排水泵，然后继续开挖沟槽至 地下水位后，先在沟槽中心线处 开挖排水沟，使地下水不断渗入排 水沟后，再开挖排水沟两侧土。如 此一层一层地反复下挖，地下水便 不断地由排水沟流至集水井，当挖 深接近槽底设计标高时，将排水沟 移置在槽底两侧或一侧，如图所示 。
五、玻璃钢夹砂管
用途：主要用于用于各类市政污水处理、 给水自来水输送、农田灌溉、石油 化 工。
特性：新型复合材料管材，比重小、重 量轻，运输、安装方便。
标准：执行GB/T21238-2007 《玻璃纤维 增强塑料夹砂管》标准。常见
规格DN50－2000mm。
特点：耐水，耐腐蚀，耐温，防污，耐 磨性好，水力特性优良、节省能 耗、无二次污染，造价较高。
特性：金属结构，需进行内外防腐。
标准：执行GB 50235《工业金属管道工 程施工及验收规范》 。常见规 格DN500－2600mm。
特点：承受很高的压力，管件制作、加 工方便。
第一部分 常见排水管的种类
第一部分 常见排水管的种类
六、铸铁排水管
用途：主要用于70～80年代的民房排污排 水，现已被新新型材料PVC管取代。
特性：铸铁硬性重力流管。 标准：GB13295-2008《水及天燃气管道用 球
墨铸铁管、管件和附件》。
特点：抗挤压、水冲无噪音。 常见规格DN40--2600mm。
第二部分
管道施工方法简介
；挖爆破后的岩石时为0.60。
3.2 沟槽开挖
• 也可按时间计算，即：
• 式中：
•
t——自卸汽车自开始装车至卸土返回时的循环车装车时间，s。
3.1 施工排水
•明沟排水通常是当沟槽开挖到接 近地下水位时，修建集水井并安 装排水泵，然后继续开挖沟槽至 地下水位后，先在沟槽中心线处 开挖排水沟，使地下水不断渗入排 水沟后，再开挖排水沟两侧土。如 此一层一层地反复下挖，地下水便 不断地由排水沟流至集水井，当挖 深接近槽底设计标高时，将排水沟 移置在槽底两侧或一侧，如图所示 。
五、玻璃钢夹砂管
用途：主要用于用于各类市政污水处理、 给水自来水输送、农田灌溉、石油 化 工。
特性：新型复合材料管材，比重小、重 量轻，运输、安装方便。
标准：执行GB/T21238-2007 《玻璃纤维 增强塑料夹砂管》标准。常见
规格DN50－2000mm。
特点：耐水，耐腐蚀，耐温，防污，耐 磨性好，水力特性优良、节省能 耗、无二次污染，造价较高。

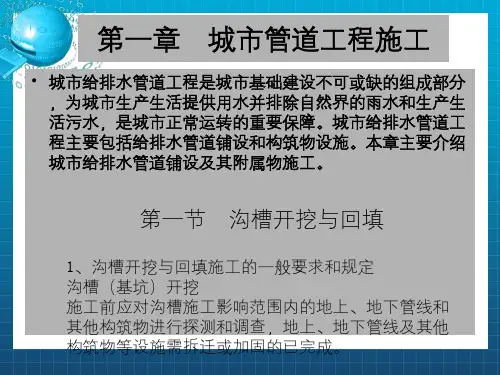

给排水工程施工PPT课件
6
• 注：1、当有成熟施工经验时，可不受本表限制。
•
2、在软土沟槽坡顶不宜设置静载或动载；需要设置
时，应对土的承载力和边坡的稳定性进行验算。
• 1.1.8人工开挖沟槽的槽深超过3m时应分层开挖，每层的深 度不超过2m；采用机械挖槽时，沟槽分层的深度按机械性 能确定。
• 1.2沟槽回填
• 1.2.1给排水管道铺设完毕后并经检验合格后应及时回填沟
槽。回填前应符合下列规定：
• （1）预制钢筋混凝土管道的现浇基础的混凝土强度、水泥 砂浆接口的水泥砂浆强度不应小于5MPa；
• （2）检查井井室、雨水口及其他构筑物的现浇混凝土强度
或砌体水泥砂浆强度达到设计要求；
• （3）回填时采取防止管道发生位移或损伤的措施；
h
7
• （4）化学建材管道或大于900mm的钢管、球墨铸铁管的柔 性管道在回填沟槽前，应采取措施控制管道的竖向变形；
h
17
• 做出坡度线，每隔3m左右做出一条，进行修坡。机械开挖 时，随时开挖随时人工修坡。
• 2.2.4人工清底
• 人工清底按照设计图纸和测量的中线、边线进行。严格按 标高拉线清底找平，不得破坏原状土，确保基槽尺寸、标 高符合设计要求，机械开挖配合人工进行清底。
• 2.2.5沟槽回填
• (1) 刚性管道的沟槽回填
h
20
• ⑦管道位于车行道下，铺设后即修筑路面或管道位于软土 地层以及低洼、沼泽、地下水位高地段时，沟槽回填时先 用中、粗砂将管底腋角部位填充密实后，再用中、粗砂回 填到管顶以上500mm。
• 2.3季节性施工
• 2.3.1雨期施工
• (1) 土方开挖和回填一般不宜在雨期进行。必须开挖时， 应尽量缩短开槽长度，逐段、逐层分期完成；沟槽回填所
《给排水工程施工》课件
清洗效果的检测与评估
定期对管道进行检测和评估，确保清洗效果 达到设计要求。
管道调试技术
管道调试的目的
调整管道系统的运行参数，确保供水系统的正常运行。
调试内容
包括流量调整、压力控制、水锤预防等。
调试前的准备工作
检查仪表和设备的完好性、了解调试方案和安全措施等。
调试过程中的注意事项
例如，严格控制调试参数、观察管道系统的运行状态等，确保调试过程的安全。
质量改进
针对施工中出现的质量问题，采取 有效措施进行改进，提高施工质量 。
施工安全管理
安全管理制度建立
01
建立完善的安全管理制度和操作规程，确保施工安全。
安全培训与教育
02
对施工人员进行安全培训和教育，提高安全意识和操作技能。
安全检查与整改
03
定期进行安全检查，发现安全隐患及时整改，确保施工安全无
05
给排水工程案例分析
案例一：某城市给水工程施工
总结词
大型市政工程、管线复杂、施工难度高
详细描述
该案例介绍了某城市给水工程施工的全过程，包括施工前的准备、管线的测量与定位、沟槽的开挖、 管道的安装与连接、回填与夯实等环节。由于管线复杂，施工难度较高，需要采取相应的技术措施和 安全保障措施，确保施工质量和安全。
感谢观看
《给排水工程施 工》ppt课件
目录
• 给排水工程概述 • 给排水工程施工流程 • 给排水工程施工技术 • 给排水工程施工管理 • 给排水工程案例分析
01
给排水工程概述
给排水工程定义与特点
总结词
给排水工程的定义、特点
详细描述
给排水工程是负责提供和排放生活和工业用水的工程，其特点包括系统性、复杂性、专业性和实践性。给排水工 程涉及多个子系统，包括原水取水、净水处理、输配水管网、排水系统等，需要多学科知识综合运用。同时，给 排水工程需要遵循国家和地方的相关法规、规范和标准，以确保供水安全和环境保护。
给水排水管道工程施工及验收规范ppt课件
7
⒎ 4.4.2槽底局部超挖或发生扰动时，处理应 符合下列规定： P18 ⑴超挖深度不超过150mm时，可用挖 槽原土回填夯实，基压实度不应低于原地 基土的密实度；
⑵槽底地基土壤含水量较大，不适于
压实时，应采取换填等有效措施。
⒏ 4.4.3 排水不良造成地基土扰动时，可按以 下方法处理： P18 地基扰动处理原则 ⑴扰动深度在100mm以内，宜填天然 级配砂石或砂砾处理；
4
三、土石方与地基处理
⒈ 4.1.1 本条系根据《中华人民共和国建筑法》 第四十条“建设单位应当向建筑施工企业 提供与施工现场相关的地下管线资料，建 筑施工企业应当采取措施加以保护”的规 定制定的。 P206
⒉ 4.1.6 沟槽支护应根据沟槽的土质、地下水 位、沟槽断面、荷载条件等因素进行设计； 施工单位应按设计要求进行支护。 P11
水管道。 原定义管内介质靠重力自流
2
二、基本规定
⒈ 3.1.3 施工单位应按照合同文件、设计文件 和有关规范、标准要求，根据建设单位提 供的施工界域内地下管线等构（建）筑物 资料、工程水文地质资料，组织有关工技 术管理人员深入沿线调查，掌握现场实际 情况，做好施工准备工作。 P5
⒉ 3.1.12 施工单位必须遵守国家和地方政府 有关环境保护的法律、法规，采取有效措 施控制施工现场的各种粉尘、废气、废弃 物以及噪声、振动等对环境造成的污染和 危害。 P7 文明施工
18
⒐ 5.4.13 牺牲阳极保护法施工规定和外加电流 阴极保护法的施工规定 P44 ⑵不得在雨、雾、雪或5级以上大风环境 露天施工；外防腐
⒑ 5.5.1 管节及管件的规格、尺寸公差、性能应 符合国家有关标准规定和设计要求，进入施工 现场有时其外观质量应符合下列规定： P46 ⑴管节及管件表面不得有裂纹，不得有 妨碍使用的凹凸不平的缺陷； ⑵采用橡胶圈柔性接口的球墨铸铁管， 承口的内工作面和插口的外工作面应光滑、轮 廓清晰，不得有影响接口密封性的缺陷。
⒎ 4.4.2槽底局部超挖或发生扰动时，处理应 符合下列规定： P18 ⑴超挖深度不超过150mm时，可用挖 槽原土回填夯实，基压实度不应低于原地 基土的密实度；
⑵槽底地基土壤含水量较大，不适于
压实时，应采取换填等有效措施。
⒏ 4.4.3 排水不良造成地基土扰动时，可按以 下方法处理： P18 地基扰动处理原则 ⑴扰动深度在100mm以内，宜填天然 级配砂石或砂砾处理；
4
三、土石方与地基处理
⒈ 4.1.1 本条系根据《中华人民共和国建筑法》 第四十条“建设单位应当向建筑施工企业 提供与施工现场相关的地下管线资料，建 筑施工企业应当采取措施加以保护”的规 定制定的。 P206
⒉ 4.1.6 沟槽支护应根据沟槽的土质、地下水 位、沟槽断面、荷载条件等因素进行设计； 施工单位应按设计要求进行支护。 P11
水管道。 原定义管内介质靠重力自流
2
二、基本规定
⒈ 3.1.3 施工单位应按照合同文件、设计文件 和有关规范、标准要求，根据建设单位提 供的施工界域内地下管线等构（建）筑物 资料、工程水文地质资料，组织有关工技 术管理人员深入沿线调查，掌握现场实际 情况，做好施工准备工作。 P5
⒉ 3.1.12 施工单位必须遵守国家和地方政府 有关环境保护的法律、法规，采取有效措 施控制施工现场的各种粉尘、废气、废弃 物以及噪声、振动等对环境造成的污染和 危害。 P7 文明施工
18
⒐ 5.4.13 牺牲阳极保护法施工规定和外加电流 阴极保护法的施工规定 P44 ⑵不得在雨、雾、雪或5级以上大风环境 露天施工；外防腐
⒑ 5.5.1 管节及管件的规格、尺寸公差、性能应 符合国家有关标准规定和设计要求，进入施工 现场有时其外观质量应符合下列规定： P46 ⑴管节及管件表面不得有裂纹，不得有 妨碍使用的凹凸不平的缺陷； ⑵采用橡胶圈柔性接口的球墨铸铁管， 承口的内工作面和插口的外工作面应光滑、轮 廓清晰，不得有影响接口密封性的缺陷。
给水排水管道工程质量通病及防治ppt课件
▪ 预防措施：加强技术管理，认真落实测量复核制度，挖槽 时，要设专人把关检验；使用机械挖槽时，在设计槽底高 程以上预留20-30cm土层，待人工清挖。
▪ 治理方法：干槽超挖在15cm以内者，可用原土回填夯实，其密实度 不应低于原地基天然土的密实度；干槽超挖在15cm以上者，可用石 灰土处理，其密度不应低于轻型击实的95％；槽底有地下水，或地 基土壤含水量较大，不适于加夯时，可用天然级配砂砾回填。
市政排水给水管道工程质量 管理交流
二〇一五年一月
精选PPT课件
1
管理人员经常遇到头疼的问题
▪ 1、作业队伍难以管理。 ▪ 2、对于图纸、规范把握不透。 ▪ 3、交叉施工，协调工作难。 ▪ 4、技术测量容易出错，劳动强度大。 ▪ 5、交底内容不到位，施工作业组完成质量偏差大。 ▪ 6、计划把握能力差，完不成计划。 ▪ 7、任务紧迫，劳力、机械、材料组织难。 ▪ 8、内业资料跟不上，不能与工程同步。 ▪ 9、安全文明施工管理难度大。 ▪ 10、采取各种手段，质量问题难以消除。
精选PPT课件
14
▪ 预防措施： ▪ 要分层铺土进行夯实，铺土厚度应根据夯实或压实机具性能而定，每
层回填土的虚铺厚度，应根据《给水排水管道工程施工及验收规范》 GB 50268－2008所采用的压实机具按表4.5.5的规定选取。 ▪ 沟槽回填土前，须将槽中积滞水、淤泥、杂物清理干净 回填土中不 得含有碎砖及大于10cm的干硬土块，含水量大的粘土块及冻土块。 ▪ 每种土都应做出标准密度(在实验室进行击实试验做出最大干密度和 最佳含水量)。回填土料应在最佳含水量和接近最佳含水量状态下进 行夯实，每个分层都应该按照质量标准规定的规范和频率，做出压（ 夯）实度试验，直至达标为止。 ▪ 铺土应保持一定的坡势，采用降排水的沟槽，一定要在夯实完毕后， 方能停止降排水运行。不得带水回填土，严禁使用水沉法。 ▪ 凡在检查井周围和边角机械碾压不到位的地方，一定要有机动夯和人 力夯补夯措施，不得出现局部漏夯。（≥40cm） ▪ 非同时进行的两个回填土段的搭接处，应将每个夯实层留出台阶状， 阶梯长度应大于高度的2倍。 ▪ 治理方法： ▪ 局部小量沉陷，应立即将土挖出，重新分层夯实。 ▪ 面积、深度较大的严重沉陷，除重新将土挖出分层夯实外，还应会同 设计、建设、监理部门共同检验管道结构有无损坏，如有损坏应挖出 换管或其他补救措施。
▪ 治理方法：干槽超挖在15cm以内者，可用原土回填夯实，其密实度 不应低于原地基天然土的密实度；干槽超挖在15cm以上者，可用石 灰土处理，其密度不应低于轻型击实的95％；槽底有地下水，或地 基土壤含水量较大，不适于加夯时，可用天然级配砂砾回填。
市政排水给水管道工程质量 管理交流
二〇一五年一月
精选PPT课件
1
管理人员经常遇到头疼的问题
▪ 1、作业队伍难以管理。 ▪ 2、对于图纸、规范把握不透。 ▪ 3、交叉施工，协调工作难。 ▪ 4、技术测量容易出错，劳动强度大。 ▪ 5、交底内容不到位，施工作业组完成质量偏差大。 ▪ 6、计划把握能力差，完不成计划。 ▪ 7、任务紧迫，劳力、机械、材料组织难。 ▪ 8、内业资料跟不上，不能与工程同步。 ▪ 9、安全文明施工管理难度大。 ▪ 10、采取各种手段，质量问题难以消除。
精选PPT课件
14
▪ 预防措施： ▪ 要分层铺土进行夯实，铺土厚度应根据夯实或压实机具性能而定，每
层回填土的虚铺厚度，应根据《给水排水管道工程施工及验收规范》 GB 50268－2008所采用的压实机具按表4.5.5的规定选取。 ▪ 沟槽回填土前，须将槽中积滞水、淤泥、杂物清理干净 回填土中不 得含有碎砖及大于10cm的干硬土块，含水量大的粘土块及冻土块。 ▪ 每种土都应做出标准密度(在实验室进行击实试验做出最大干密度和 最佳含水量)。回填土料应在最佳含水量和接近最佳含水量状态下进 行夯实，每个分层都应该按照质量标准规定的规范和频率，做出压（ 夯）实度试验，直至达标为止。 ▪ 铺土应保持一定的坡势，采用降排水的沟槽，一定要在夯实完毕后， 方能停止降排水运行。不得带水回填土，严禁使用水沉法。 ▪ 凡在检查井周围和边角机械碾压不到位的地方，一定要有机动夯和人 力夯补夯措施，不得出现局部漏夯。（≥40cm） ▪ 非同时进行的两个回填土段的搭接处，应将每个夯实层留出台阶状， 阶梯长度应大于高度的2倍。 ▪ 治理方法： ▪ 局部小量沉陷，应立即将土挖出，重新分层夯实。 ▪ 面积、深度较大的严重沉陷，除重新将土挖出分层夯实外，还应会同 设计、建设、监理部门共同检验管道结构有无损坏，如有损坏应挖出 换管或其他补救措施。
2024年度给排水工程详解PPT课件
2024/2/3
6
给排水工程发展历程与趋势
发展历程
给排水工程经历了从简单到复杂、从分散到集中、从低效到高效的发展历程，不断推动着城市化进程和人民生活 水平的提高。
趋势
未来给排水工程将更加注重节能减排、资源回收和可持续发展，采用新技术、新材料和新工艺，提高水处理效率 和水资源利用率，实现经济效益和环境效益的双赢。同时，智能化、信息化和网络化也将成为给排水工程发展的 重要方向。
2024/2/3
5
给排水系统组成及功能
给水系统
主要由水源、输水管网、水厂、配水 管网等部分组成，负责将符合标准的 水质和水量供给用户。
排水系统
功能
给排水系统的主要得到妥善处理，保护环境和人类 健康。
包括污水排放系统、雨水排放系统等 ，负责收集、输送、处理和排放废水 ，防止环境污染。
2024/2/3
工艺流程设计
根据所选工艺，设计合理的工艺流程 ，包括预处理、主处理、深度处理和 污泥处理等环节。
设备选型与配置
根据工艺流程设计，选择适当的设备 和配置，确保污水处理效果稳定可靠 。
18
污泥处理处置方法探讨
污泥浓缩与脱水
污泥消化与厌氧发酵
通过污泥浓缩和脱水处理，降低污泥含水 率，便于后续处理处置。
加强施工现场安全管理， 确保施工人员和设备安全 。
对施工现场进行定期检查 和清理，保持现场整洁。
26
质量检查验收标准和方法
2024/2/3
01 按照国家相关标准和规范进行质量检查验 收。
02
对管道安装、接口处理、设备安装等关键 工序进行重点检查。
03
采用测量、试验、观察等方法进行检查验 收，确保工程质量符合要求。
解析给排水工程设计施工要点及案例分析PPT课件
设计行业的法律法规 涉及到给排水专业内容的规程、规范和
标准比较多，也比较杂 国标、地标、协会标准、行业标准等 条文分为：强制性的、很严格的、严格
的、可选择的、推荐性的等 注意规范的有效性，适用性
（一）标准类
1、环境标准 污水综合排放标准（DB31/199-2009） 污水综合排放标准（GB8978-96） 污水排入城镇下水道水质标准（CJ 343-2010） 污水排入城镇下水道水质标准（DB31/ 445-2009） 恶臭污染物排放标准（GB14554-93） 地表水环境质量标准（GB3838-2002） 城镇污水处理厂污染物排放标准（GB18918-2002） 城市污水厂污水污泥排放标准（CJ3025-93） 生活饮用水卫生标准（GB5749-2006) 城市供水水质标准（CJ/T 206-2005） 环境空气质量标准（GB3095-2012） 城市区域环境噪声标准（GB3096-2008）
顶管法
优 点 ： 顶 进 精 度 高 ， 方 向 控 制 精 度 可 达 50mm之内 缺点：施工成本较高 适用范围：钢管、钢筋砼管、玻璃钢管、树 脂砼管等 适用管径：d450—d4000 施工精度：50mm左右 施工速度：一般
牵引法
优点：施工速度快，施工成本低 缺点：精度稍差 适用范围：PE光壁管、钢管等 适用管径：DN100—DN800 施工精度：100mm左右 施工速度：较快
中心城区
非中心城区
中心城区的重 要地区
中心城区地下通道 和下沉式广场等
特大城市 大城市
3~5
2~3
5~10
2~5
2~3
5~10
中等城市和小
2~3
2~3
3~5
城市
30~50 20~30 10~20
标准比较多，也比较杂 国标、地标、协会标准、行业标准等 条文分为：强制性的、很严格的、严格
的、可选择的、推荐性的等 注意规范的有效性，适用性
（一）标准类
1、环境标准 污水综合排放标准（DB31/199-2009） 污水综合排放标准（GB8978-96） 污水排入城镇下水道水质标准（CJ 343-2010） 污水排入城镇下水道水质标准（DB31/ 445-2009） 恶臭污染物排放标准（GB14554-93） 地表水环境质量标准（GB3838-2002） 城镇污水处理厂污染物排放标准（GB18918-2002） 城市污水厂污水污泥排放标准（CJ3025-93） 生活饮用水卫生标准（GB5749-2006) 城市供水水质标准（CJ/T 206-2005） 环境空气质量标准（GB3095-2012） 城市区域环境噪声标准（GB3096-2008）
顶管法
优 点 ： 顶 进 精 度 高 ， 方 向 控 制 精 度 可 达 50mm之内 缺点：施工成本较高 适用范围：钢管、钢筋砼管、玻璃钢管、树 脂砼管等 适用管径：d450—d4000 施工精度：50mm左右 施工速度：一般
牵引法
优点：施工速度快，施工成本低 缺点：精度稍差 适用范围：PE光壁管、钢管等 适用管径：DN100—DN800 施工精度：100mm左右 施工速度：较快
中心城区
非中心城区
中心城区的重 要地区
中心城区地下通道 和下沉式广场等
特大城市 大城市
3~5
2~3
5~10
2~5
2~3
5~10
中等城市和小
2~3
2~3
3~5
城市
30~50 20~30 10~20
给水排水管道施工控制要点课件2014
Company Logo
(4）碾压 回填土的夯实采用人工夯实和机械夯实相结 合的方式。夯实时，管道两侧同时进行，不得使管 道位移或损伤。
Company Logo
采用木夯、蛙式夯等压实工具时，应夯夯相连，对于路 基施工范围内的沟槽回填，为了提高工作效率则采用重型压 实机械，采用重型压实机械压实或较重车辆在回填材料上行 驶时, 管道顶部以上应有一定厚度的压实回填材料,其最小 厚度应按压实机械的规格和管道的设计承载力,通过计算确 定。
Company Logo
2.槽底不得受水浸泡或受冻，槽底局部扰动或受水浸泡时， 宜采用天然级配砂砾或石灰土回填；槽底扰动土层为湿陷性黄土 时，应按设计要求进行地基处理； 3.槽底土层为杂填土、腐蚀性土时，应全部挖出并按设计要 求进行地基处理； 4.槽壁平顺，边坡坡度符合施工方案的规定； 5.在沟槽边坡稳固后，设置供施工人员上下沟槽的安全梯； 6.沟槽开挖至设计高程后，应多方联合验槽； 7.土石方爆破，应由有相应资质的单位进行施工； （五）沟槽支护的规定： 沟槽支护，一般采用撑板支撑或钢板桩支撑。 1.严格按支护方案进行支护； 2.经常检查支撑情况，发现支撑构件有弯曲、松动、位移、 劈裂等问题时，及时处理；
Company Logo
D 管道半径以下回填时应采取防止管道上 浮 、位移的措施 ; E 管道回填时间宜在一昼夜中气温最低时 段 ,从管道两侧同回填 ,同时夯实 ; F 沟槽回填从管底基础部位开始到管顶以 上 500mm 范围内 ,必须采用人工回填 ;管顶 500mm 以上 部位 ,可用机械从管道轴线 两侧同时夯实 ; G 管道位于软土层等不良地质段时 ,应对 管基进行处理 ; H 回填作业的现场试验段长度应为一个井 段或不少于50m, 因工程因素变化改变回填方式时 ,应重 新进行现场试验 。
给水管道工程施工PPT课件
2021
10
打水压实验
2021
11
五、放气井、排泥井阀门井
（1）管道安装后，及时浇筑井底砼，砌筑砖体前应清除井底内的淤泥杂物。 （2）砌筑时应做灌浆，井壁与砼管接触部分填满砂浆。井身外壁应用砂浆搓缝， 井外壁管口处应做好管箍。 （3）予留支管按设计高程放置短管，在还土前砌好砖堵。 （4）井壁砂浆饱满，灰缝平整，井壁内砂浆抹面平整、圆顺、坚实、不得有空 鼓、裂缝、脱落现象。 （5）井圈井盖完整无损，安装平稳，检查井预埋支管位置准确，接口应平顺坚 实，井内无杂物，井身尺寸偏差为（±20mm ）井盖高程（±20，0mm）。
2021
6
（9）插入深度确定后，必须按插入长度要求在管端表面划出一圈标记。连接时 将插口端对准承口并保持管道轴线平直，将其一次插入，直至标线均匀外露在承 口端部。 （10）小管径管道插入时宜用人力。在管端垫木块用撬棍将管子推入到位的方法 可用于公称外径dn不大于315mm的管道；公称外径更大的管道，可用手扳葫芦 等专用拉力工具。严禁用挖土机械等施工机械，顶管子插入，防止对管口造成破 坏。 （11）如插入时阻力过大，或用塞尺检测四周空隙不一，应拔出检查胶圈是否扭 曲，不得强行插入。插入后用塞尺顺接口间隙沿管圆周检查胶圈位置是否正确。 （可以采用钢条插入承插口的内部测量承插口胶圈的位置） （12）当采用润滑剂降低插入阻力时，润滑剂必须采用管材生产厂提供的经检验 合格的润滑剂。不得采用脂溶性润滑剂，润滑剂必须对管材、弹性密封圈无任何 损害作用。对输送饮用水的管道，润滑剂必须无毒、无味、无臭，且不会发育细 菌。（一般采用肥皂水即可） （13）涂刷润滑剂时，可用毛刷将润滑剂均匀的涂在装嵌在承口内的胶圈和插口 外表面上；不得将润滑剂涂在承口内。
2021
给排水施工PPT课件
高空作业和有限空间作业安全要求
01
有限空间内应设置安全照明和通 风设施。
02
作业人员必须佩戴防护用品，并 严格遵守有限空间作业安全规程 。
电气设备使用安全规范
使用前检查
在使用电气设备前，应对其进行检查 ，确保设备完好无损且符合安全要求 。
正确接线
电气设备的接线必须符合规范，禁止 私拉乱接电线。
安全防护
给水系统施工
给水管材及连接方式
给水管材
主要包括钢管、铸铁管、塑料管等， 各种管材具有不同的优缺点，应根据 工程需求和规范要求进行选择。
连接方式
主要有螺纹连接、法兰连接、焊接连 接、承插连接等，不同管材和管径需 采用不同的连接方式，确保连接牢固 、密封性好。
给水管道安装与验收规范
01
02
03
安装前准备
熟悉图纸，了解设计要求 ，准备相关材料和工具， 对管道进行外观检查等。
安装过程
按照设计要求和施工规范 进行管道安装，包括管道 定位、切割、连接、固定 等步骤。
验收标准
管道安装完成后，需进行 压力试验和冲洗消毒等验 收程序，确保管道系统符 合设计要求和施工规范。
水表、阀门等附属设施安装
水表安装
选择合适的水表型号和规格，按 照水表安装要求进行安装，确保
连接方式
主要有承插连接、法兰连接、卡箍连接等，不同连接方式的适用场景和安装要 求也有所不同。
排水管道安装与验收规范
安装前准备
熟悉图纸，检查管材、管 件等是否符合设计要求， 准备好施工机具。
管道安装
按照设计要求和施工规范 进行管道安装，包括管道 坡度、接口质量、固定支 架设置等。
验收规范
管道安装完成后，需进行 压力试验和闭水试验，确 保管道无渗漏、接口严密 ，符合验收标准。
给水排水管道工程施工及验收规范ppt课件
17
⒎ 5.4.3 液体环氧涂料内防腐层应符合下列规 定： P40 ⑸环境相对温度大于85%时，应对钢管 除湿后方可作业；严禁在雨、雪、雾及风 沙等气候条件下露天作业。内防腐
⒏ 5.4.7 雨期、冬期石油沥青及环氧煤沥青涂 料外防腐层施工应符合下列规定： P43 ⑴环境温度低于5℃时，不宜采用环氧 煤沥青涂料；采用历油沥青涂料时，应采 取冬期施工措施；环境温度低于－15℃或相 对湿度大于85%时，未采取措施不得进行施 工；
16
㈡焊缝破坏形式 ⑴管口焊缝一侧与母材脱离； ⑵管口焊缝一侧带着部分母材被拉裂； ⑶管口焊缝中间裂纹； ⑷钢管本身自动电弧焊焊缝开裂 。 ⒍ 5.4.2 水泥砂浆内防腐层应符合下列规定：
⑴施工前应具备的条件应符合下列要求： ②现场施做内防腐的管道，应在管道试 验、土方回填验收合格，且管道变形基本 稳定后进行；
21
五、不开槽施工管道主体结构
⒈ 6.1.2 施工前应进行现场调查研究，并对建 设单位提供的工程与地上管线、周边建 （构）筑物、障碍物及其他设施的详细资 料进行核实确认；必要时应进行坑探。 P67 旧路改造，调查很重要。
⒉ 6.2.3支撑应形成封闭式框架，矩形工作井 的四角应加斜撑，圆形工作井应加圈梁支 撑。P222 矩形井，三角形稳定原理，圆井圈梁 稳定。
19
⒒ 5.6.2 管节安装前应进行外观检查，发现裂 缝、保护层脱落、空鼓、接口掉角等缺陷， 应修补并经鉴定合格后方可使用。P47 增加5.7.1款P217第二款、P49 修管。
⒓ 5.6.4 采用混凝土基础时，管道中心、高程 复验合格后，应按本规范第5.2.2条的规定及 时浇筑管座混凝土 P47
列情况之一时，应暂停顶时，及时处理， 并应采取防止顶管机前方塌方的措施。 P84
⒎ 5.4.3 液体环氧涂料内防腐层应符合下列规 定： P40 ⑸环境相对温度大于85%时，应对钢管 除湿后方可作业；严禁在雨、雪、雾及风 沙等气候条件下露天作业。内防腐
⒏ 5.4.7 雨期、冬期石油沥青及环氧煤沥青涂 料外防腐层施工应符合下列规定： P43 ⑴环境温度低于5℃时，不宜采用环氧 煤沥青涂料；采用历油沥青涂料时，应采 取冬期施工措施；环境温度低于－15℃或相 对湿度大于85%时，未采取措施不得进行施 工；
16
㈡焊缝破坏形式 ⑴管口焊缝一侧与母材脱离； ⑵管口焊缝一侧带着部分母材被拉裂； ⑶管口焊缝中间裂纹； ⑷钢管本身自动电弧焊焊缝开裂 。 ⒍ 5.4.2 水泥砂浆内防腐层应符合下列规定：
⑴施工前应具备的条件应符合下列要求： ②现场施做内防腐的管道，应在管道试 验、土方回填验收合格，且管道变形基本 稳定后进行；
21
五、不开槽施工管道主体结构
⒈ 6.1.2 施工前应进行现场调查研究，并对建 设单位提供的工程与地上管线、周边建 （构）筑物、障碍物及其他设施的详细资 料进行核实确认；必要时应进行坑探。 P67 旧路改造，调查很重要。
⒉ 6.2.3支撑应形成封闭式框架，矩形工作井 的四角应加斜撑，圆形工作井应加圈梁支 撑。P222 矩形井，三角形稳定原理，圆井圈梁 稳定。
19
⒒ 5.6.2 管节安装前应进行外观检查，发现裂 缝、保护层脱落、空鼓、接口掉角等缺陷， 应修补并经鉴定合格后方可使用。P47 增加5.7.1款P217第二款、P49 修管。
⒓ 5.6.4 采用混凝土基础时，管道中心、高程 复验合格后，应按本规范第5.2.2条的规定及 时浇筑管座混凝土 P47
列情况之一时，应暂停顶时，及时处理， 并应采取防止顶管机前方塌方的措施。 P84
给排水工程施工质量工艺要点解读课件
二、质量控制关键流程
管网管材选用及验收
室内给水系统 室内给水管道及配件安装
给水设备安装 功能性试验
室外给水系统 室外给水管道安装
管沟及井室 功能性试验
三、设计质量控制要求： 1.给水管网材料一般要求 GB 50015-2019《建筑给水排水设计标准》 3.5.2 室内的给水管道,应选用耐腐蚀和安装连接方便可靠的管材,可采用不 锈钢管,铜管,塑料给水管和金属塑料复合管及经防腐处理的钢管。高层建筑 给水立管不宜采用塑料管。 3.5.3 给水管道阀门材质应根据耐腐蚀、管径、压力等级,使用温度等因素 确定,可采用全铜,全不锈钢、铁壳铜芯和全塑阀门等。阀门的公称压力不得 小于管材及管件的公称压力。
三、设计质量控制要求： 3.室外给水管布置与敷设要求 3.13.23 室外给水管道的下列部位应设置阀门: 1小区给水管道从城镇给水管道的引入管段上； 2 小区室பைடு நூலகம்环状管网的节点处应按分隔要求设置;环状管宜设置分段阀门； 3从小区给水干管上接出的支管起端或接户管起端。 3.13.24 室外给水管道阀门宜采用暗杆型的阀门.并宜设置阀门井或阀门套 筒。
三、设计质量控制要求： 3.8.6水池(箱)等构筑物应设进水管、出水管、溢流管、泄水管、通气管和 信号装置等,并应符合下列规定: 1 水池(箱)设置和管道布置应符合本标准第 3.3.5 条、第3.3.16 条～第 3.3.20条等有关防止水质污染的规定； 2 进、出水管应分别设置,进、出水管上应设置阀门； 3 当利用城镇给水管网压力直接进水时,应设置自动水位控制阀,控制阀直径 应与进水管管径相同;当采用直接作用式浮球阀时,不宜少于2个,且进水管标 高应一致; 4 当水箱采用水泵加压进水时,应设置水箱水位自动控制水泵开、停的装置; 当一组水泵供给多个水箱进水时,在各个水箱进水管上宜装设电讯号控制阀, 由水位监控设备实现自动控制; 5 溢流管宜采用水平喇叭口集水,喇叭口下的垂直管段长度不宜小于4倍溢流 管管径;溢流管的管径应按能排泄水池(箱)的最大入流量确定,并宜比进水管 管径大一级;溢流管出口端应设置防护措施； 6 泄水管的管径应按水池(箱)泄空时间和泄水受体排泄能力确定;当水池(箱 )中的水不能以重力自流泄空时,应设置移动或固定的提升装置；
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
依靠管体材料强度支 撑外力的管道，在外 荷载作用下其变形很 小，管道的失效是由 于管壁强度的控制。 本规范指钢筋混凝土 、预(自)应力混凝土管 道和预应力钢筒混凝 土管道。
柔性管道 ： 在外
荷载作用下变形显着 的管道，竖向荷载大 部分由管道两侧土体 所产生的弹性抗力所 平衡，管道的失效通 常由变形造成而不是 管壁的破坏。本规范 主要指钢管、化学建 材管和柔性接口的球 墨铸铁管管道。
《给水排水管道工程施工及验收规范》GB 50268-2008 Company Logo
接口分类
刚性接口 ： 不 能承受一定量的 轴向线变位和相 对角变位的管道 接口，如用水泥 类材料密封或用 法兰连接的管道 接口。
柔性接口 ： 能 承受一定量的轴 向线变位和相对 角变位的管道接 口，如用橡胶圈 等材料密封连接 的管道接口。
Company Logo
蔽分项工程必须进行隐蔽验收，未经检验或验收不合格不得进行 下道分项工程。 4.通过返修或加固处理仍不能满足结构安全或使用功能要 求的分部（子分部）工程、单位（子单位）工程，严禁验收。 5.给水管道必须水压试验合格，并网运行前进行冲洗与消 毒，经检验水质达到标准后，方可允许并网通水投入运行。 6.污水、雨污水合流管道及湿陷土、膨胀土、流砂地区的 雨水管道，必须经严密性试验合格后方可投入运行。
Company Logo
2.不得掩埋消火栓、管道闸阀、雨水口、测量标志以及各种地 下管道的井盖，且不得妨碍其正常使用； 3.堆土距沟槽边缘不小于0.8m，且高度不应超过1.5m；沟槽边 堆置土方不得超过设计堆置高度。 （三）沟槽挖深较大时，应分层开挖的深度规定 1.人工开挖沟槽的深度超过3m时应分层开挖，每层的深度不超 过2m； 2.人工开挖多层沟槽的层间留台宽度：放坡开槽时不应小于 0.8m，直槽时不应小于0.5m，安装井点设备时不应小于1.5m； 3.采用机械挖槽时，沟槽分层的深度应按机械性能确定。 （四）沟槽开挖的规定 1.沟槽的开挖断面应符合施工组织设计（方案）的要求。槽底 原状土地基不得扰动，机械开挖时槽底预留200-300mm土层，由 人工开挖至设计高程，整平；
给水排水管道工 一、强制性条文的规定 1.给排水管道工程所用的原材料、半成品、成品等产品 的品种、规格、性能必须符合国家有关标准的规定和设计要 求；接触饮用水的产品必须符合有关卫生要求。严禁使用国 家明令淘汰、禁用的产品。 2.工程所用的管材、管道附件、构配件和主要原材料等 产品进入施工现场时必须进行进场验收并妥善保管。进场验 收时应检查每批产品的订购合同、质量合格证书、性能检验 报告、使用说明书、进口产品的商检报告及证件等，并按国 家有关标准规定进行复验，验收合格后方可使用。 3.给排水管道工程施工质量控制规定：各分项工程应按 照施工技术标准进行质量控制，每分项工程完成后，必须进 行检验；相关各分项工程之间，必须进行交接检验，所有隐
Company Logo
2.槽底不得受水浸泡或受冻，槽底局部扰动或受水浸泡时， 宜采用天然级配砂砾或石灰土回填；槽底扰动土层为湿陷性黄土 时，应按设计要求进行地基处理； 3.槽底土层为杂填土、腐蚀性土时，应全部挖出并按设计要 求进行地基处理； 4.槽壁平顺，边坡坡度符合施工方案的规定； 5.在沟槽边坡稳固后，设置供施工人员上下沟槽的安全梯； 6.沟槽开挖至设计高程后，应多方联合验槽； 7.土石方爆破，应由有相应资质的单位进行施工； （五）沟槽支护的规定： 沟槽支护，一般采用撑板支撑或钢板桩支撑。 1.严格按支护方案进行支护； 2.经常检查支撑情况，发现支撑构件有弯曲、松动、位移、 劈裂等问题时，及时处理；
Company Logo
四、沟槽开挖与支护 （一）沟槽开挖与支护的施工方案主要内容包括： 1.沟槽施工平面布置图及开挖断面图； 2.沟槽形式、开挖方法及堆土要求； 3.无支护沟槽的边坡要求；有支护沟槽的支撑形式、结构、 支拆方法及安全措施； 4.施工设备机具的型号、数量及作业要求； 5.不良土质地段沟槽开挖时采取的护坡和防止沟槽坍塌的安 全技术措施； 6.安全文明施工、沿线管线及构筑物保护要求等； （二）沟槽每侧临时堆土或施加其他荷载时的规定： 1.不得影响建（构）筑物、各种管线和其他设施的安全；
Company Logo
五、给水管道沟槽回填
Company
LOGO
按照《青岛市城市道路检查井技术 导则文本》的要求，对市政工程刚性管 道和柔性管道回填有不同的回填标准。 施工时我们应根据所进场管材材料 的类型合理选择回填材料和压实机械。
Company Logo
（一) 管材及接口定义
管道分类
刚性管道 ：主要
Company Logo
3.拆除支撑前，应对沟槽两侧的建筑物、构筑物和槽壁进行 安全检查，并应制定拆除支撑的作业要求和安全措施； 4.施工人员应由安全梯上下沟槽，不得攀登支撑； 5.支撑的拆除应与回填土的填筑高度配合进行，且在拆除后， 应及时回填。 （六）沟槽开挖质量验收标准： 主控项目： 1.原状地基不得扰动、受水浸泡或受冻； 2.地基承载力应满足设计要求； 3.进行地基处理时，压实度、厚度满足设计要求。
Company Logo
二、给水排水管道工程施工工艺流程： 拆迁征地 四通一平 临建设施 施工测量放线 土石方平整 施工排降水 沟槽开挖与支护 地基处理 管道安装 管道附 属构筑物（检查井、支墩、雨水口等） 管道功能性试验（水压、 闭水、闭气、消毒） 沟槽回填压实 路面恢复 竣工验收 三、给排水施工基本规定 具备相应施工资质、人员资格—健全技术、质量、安全管理体 系—深入沿线现场了解情况做好准备—审查会审施工图纸—编 制施工组织设计、专项施工方案、安全方案按程序报审—严格 进行安全技术交底并形成文件—严格按施工图纸、合同施工— 及时办理设计变更手续—严格对原材料进行取样、留样、送 样—及时对已完工程质量进行检测—严格按程序进行检验批、 分项、分部，单位工程验收、预验收、竣工验收
柔性管道 ： 在外
荷载作用下变形显着 的管道，竖向荷载大 部分由管道两侧土体 所产生的弹性抗力所 平衡，管道的失效通 常由变形造成而不是 管壁的破坏。本规范 主要指钢管、化学建 材管和柔性接口的球 墨铸铁管管道。
《给水排水管道工程施工及验收规范》GB 50268-2008 Company Logo
接口分类
刚性接口 ： 不 能承受一定量的 轴向线变位和相 对角变位的管道 接口，如用水泥 类材料密封或用 法兰连接的管道 接口。
柔性接口 ： 能 承受一定量的轴 向线变位和相对 角变位的管道接 口，如用橡胶圈 等材料密封连接 的管道接口。
Company Logo
蔽分项工程必须进行隐蔽验收，未经检验或验收不合格不得进行 下道分项工程。 4.通过返修或加固处理仍不能满足结构安全或使用功能要 求的分部（子分部）工程、单位（子单位）工程，严禁验收。 5.给水管道必须水压试验合格，并网运行前进行冲洗与消 毒，经检验水质达到标准后，方可允许并网通水投入运行。 6.污水、雨污水合流管道及湿陷土、膨胀土、流砂地区的 雨水管道，必须经严密性试验合格后方可投入运行。
Company Logo
2.不得掩埋消火栓、管道闸阀、雨水口、测量标志以及各种地 下管道的井盖，且不得妨碍其正常使用； 3.堆土距沟槽边缘不小于0.8m，且高度不应超过1.5m；沟槽边 堆置土方不得超过设计堆置高度。 （三）沟槽挖深较大时，应分层开挖的深度规定 1.人工开挖沟槽的深度超过3m时应分层开挖，每层的深度不超 过2m； 2.人工开挖多层沟槽的层间留台宽度：放坡开槽时不应小于 0.8m，直槽时不应小于0.5m，安装井点设备时不应小于1.5m； 3.采用机械挖槽时，沟槽分层的深度应按机械性能确定。 （四）沟槽开挖的规定 1.沟槽的开挖断面应符合施工组织设计（方案）的要求。槽底 原状土地基不得扰动，机械开挖时槽底预留200-300mm土层，由 人工开挖至设计高程，整平；
给水排水管道工 一、强制性条文的规定 1.给排水管道工程所用的原材料、半成品、成品等产品 的品种、规格、性能必须符合国家有关标准的规定和设计要 求；接触饮用水的产品必须符合有关卫生要求。严禁使用国 家明令淘汰、禁用的产品。 2.工程所用的管材、管道附件、构配件和主要原材料等 产品进入施工现场时必须进行进场验收并妥善保管。进场验 收时应检查每批产品的订购合同、质量合格证书、性能检验 报告、使用说明书、进口产品的商检报告及证件等，并按国 家有关标准规定进行复验，验收合格后方可使用。 3.给排水管道工程施工质量控制规定：各分项工程应按 照施工技术标准进行质量控制，每分项工程完成后，必须进 行检验；相关各分项工程之间，必须进行交接检验，所有隐
Company Logo
2.槽底不得受水浸泡或受冻，槽底局部扰动或受水浸泡时， 宜采用天然级配砂砾或石灰土回填；槽底扰动土层为湿陷性黄土 时，应按设计要求进行地基处理； 3.槽底土层为杂填土、腐蚀性土时，应全部挖出并按设计要 求进行地基处理； 4.槽壁平顺，边坡坡度符合施工方案的规定； 5.在沟槽边坡稳固后，设置供施工人员上下沟槽的安全梯； 6.沟槽开挖至设计高程后，应多方联合验槽； 7.土石方爆破，应由有相应资质的单位进行施工； （五）沟槽支护的规定： 沟槽支护，一般采用撑板支撑或钢板桩支撑。 1.严格按支护方案进行支护； 2.经常检查支撑情况，发现支撑构件有弯曲、松动、位移、 劈裂等问题时，及时处理；
Company Logo
四、沟槽开挖与支护 （一）沟槽开挖与支护的施工方案主要内容包括： 1.沟槽施工平面布置图及开挖断面图； 2.沟槽形式、开挖方法及堆土要求； 3.无支护沟槽的边坡要求；有支护沟槽的支撑形式、结构、 支拆方法及安全措施； 4.施工设备机具的型号、数量及作业要求； 5.不良土质地段沟槽开挖时采取的护坡和防止沟槽坍塌的安 全技术措施； 6.安全文明施工、沿线管线及构筑物保护要求等； （二）沟槽每侧临时堆土或施加其他荷载时的规定： 1.不得影响建（构）筑物、各种管线和其他设施的安全；
Company Logo
五、给水管道沟槽回填
Company
LOGO
按照《青岛市城市道路检查井技术 导则文本》的要求，对市政工程刚性管 道和柔性管道回填有不同的回填标准。 施工时我们应根据所进场管材材料 的类型合理选择回填材料和压实机械。
Company Logo
（一) 管材及接口定义
管道分类
刚性管道 ：主要
Company Logo
3.拆除支撑前，应对沟槽两侧的建筑物、构筑物和槽壁进行 安全检查，并应制定拆除支撑的作业要求和安全措施； 4.施工人员应由安全梯上下沟槽，不得攀登支撑； 5.支撑的拆除应与回填土的填筑高度配合进行，且在拆除后， 应及时回填。 （六）沟槽开挖质量验收标准： 主控项目： 1.原状地基不得扰动、受水浸泡或受冻； 2.地基承载力应满足设计要求； 3.进行地基处理时，压实度、厚度满足设计要求。
Company Logo
二、给水排水管道工程施工工艺流程： 拆迁征地 四通一平 临建设施 施工测量放线 土石方平整 施工排降水 沟槽开挖与支护 地基处理 管道安装 管道附 属构筑物（检查井、支墩、雨水口等） 管道功能性试验（水压、 闭水、闭气、消毒） 沟槽回填压实 路面恢复 竣工验收 三、给排水施工基本规定 具备相应施工资质、人员资格—健全技术、质量、安全管理体 系—深入沿线现场了解情况做好准备—审查会审施工图纸—编 制施工组织设计、专项施工方案、安全方案按程序报审—严格 进行安全技术交底并形成文件—严格按施工图纸、合同施工— 及时办理设计变更手续—严格对原材料进行取样、留样、送 样—及时对已完工程质量进行检测—严格按程序进行检验批、 分项、分部，单位工程验收、预验收、竣工验收
