Techcon TS 点胶机使用手册
点胶机设备操作指导书
点胶机设备操作指导书一、概述点胶机是一种常用于工业生产中的设备，用于在产品表面点涂胶水或密封材料，以实现密封、固定或保护的作用。
本指导书旨在向使用人员提供点胶机设备操作的详细指导，以确保安全、高效地完成点胶作业。
二、安全注意事项1. 操作人员应穿戴好个人防护装备，包括安全帽、防护眼镜、防护服等。
2. 在操作点胶机之前，请确保机器电源已关闭，并拔掉电源插头。
3. 在清洁、维护或保养点胶机之前，务必先断开电源并等待机器完全停止运转。
4. 使用点胶机时，请注意周围环境的通风情况，避免长时间吸入点胶材料中的有害气体。
5. 使用点胶机时，请确保操作地点干燥、无油脂等物质，以免影响点胶效果或导致设备故障。
6. 禁止将手或其他物体伸入正在运行的点胶机内部，以避免发生意外伤害。
三、点胶机设备操作步骤1. 打开机器电源，确保各控制面板指示灯正常亮起。
2. 按下工作模式选择按钮，选择适合的点胶模式（如手动、半自动或全自动）。
3. 根据需要调整点胶机的胶水出胶速度、出胶压力等参数，并依据实际工作要求选择适当的胶嘴。
4. 将需要点胶的产品放置到点胶机工作台上，并根据实际需要调整工作台的位置和角度。
5. 如果需要，在产品表面预先标记好点胶的位置或轨迹，以便操作时更加准确。
6. 将点胶机的胶水容器连接好，并确保胶水流畅无阻。
7. 手动模式下，按下启动按钮开始点胶，根据需要控制胶水的出胶速度和运动轨迹。
8. 半自动和全自动模式下，按下启动按钮后点胶机会按照预设程序自动完成点胶任务。
9. 点胶完成后，关闭点胶机的电源，并拔掉电源插头。
10. 清洁、维护点胶机，将残留的胶水和杂物清理干净，保持设备的良好状态。
四、故障排除1. 若点胶机无法启动，请检查电源是否连接正常，以及电源开关是否打开。
2. 若点胶机出胶不均匀或胶水流量不稳定，请检查胶嘴是否堵塞，胶水容器是否摆放平稳。
3. 若点胶机运行时发出异常噪音或振动，请立即停机检查，避免设备进一步损坏。
点胶机使用说明

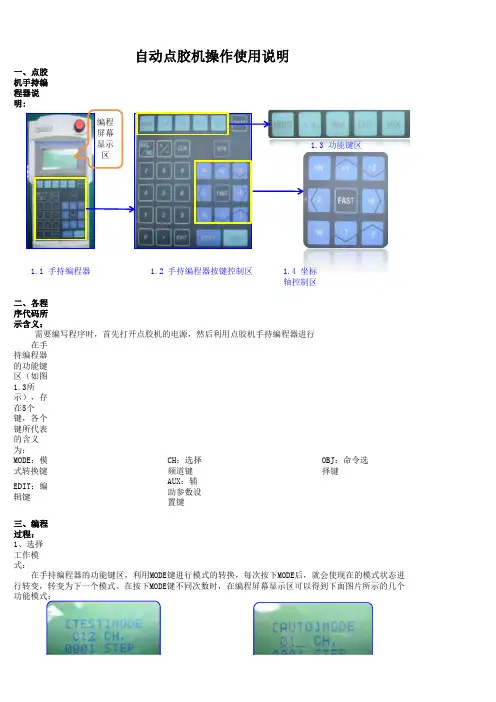

一、点胶机手持编程器说1.4 坐标轴控制区二、各程序代码所示含义：在手持编程器的功能键区（如图1.3所示），存在5个键，各个键所代表的含义为：MODE：模式转换键CH：选择频道键OBJ：命令选择键EDIT：编辑键AUX：辅助参数设置键三、编程过程：1、选择工作模式：自动点胶机操作使用说明需要编写程序时，首先打开点胶机的电源，然后利用点胶机手持编程器进行1.1 手持编程器 1.2 手持编程器按键控制区 在手持编程器的功能键区，利用MODE键进行模式的转换，每次按下MODE后，就会使现在的模式状态进行转变，转变为下一个模式。
在按下MODE键不同次数时，在编程屏幕显示区可以得到下面图片所示的几个功能模式：1.3 功能键区编程屏幕显示区2、选择所需编写的新程序的存储位置（即频道的选择）：当我们想要进行新的程序编写的时候，我们应该连续按下手持编程器的功能按键区的“MODE”键，使手持编程器的编程屏幕显示区出现如图3.4的界面。
此时，机器处于编程模式，再按下手持编程器功能按键区的“CH”键，将会出现如下图3.5所示的界面：图3.4所示的工作模式，在此工作模式下，可以将点胶动作通过手持编程器进行写入，所以，当我们开始一个新的程序编写的时候，应该连续按下功能键MODE，使编程屏幕显示区内显示如图3.4所示界面，在此界面下继续进行下一步。
3.1 测试模式：此模式下，编辑好的程序通过手持编程器上的按键可以单步运行。
3.2 自动模式：此模式下，编辑好的程序通过手持编程器按键可自动运行3.3 外部模式：此模式下，即可通过外部按键和手持控制器上的按键进行操作。
3.4 编程模式：在此模式下，可以将点胶动作通过手持编程器进行写入程序。
3、程序的编辑：在命令选择键“OBJ”目录下各命令的含义如下：3.5 编程模式界面按下CH键后出现的界面 3.6 利用手持编程器数字键键入55后 在图3.5所示界面下，我们可以输入要编写的新程序的存储地址即程序存储的频道。
点胶机操作说明书
2.28將擺好產品之點膠夾具放入移動平台﹐按下鍵盤“ENTER”鍵﹐設備即自動點膠作業﹐作業完成后自動返回。
2.29若作業中需突然停止﹐需按下鍵盤空格鍵﹐設備即停止。若檢查正常后﹐可按下鍵盤“ENTER”繼續點膠作業。
2.5﹑用鍵盤”↑↓”鍵選擇”Y”座標﹑”← →”鍵選擇”X”座標﹑”PAGE UP”和”PAGE DOWN”來選擇”Z”座標或用搖杆方向鍵來調整產品第一點座標﹐再按”ENTER”鍵2次。(注意﹕第一點要在第一個產品鐵心的正中點)如下圖﹕
2.6﹑在用鍵盤”↑↓”鍵選擇”Y”座標的第二點(第二點要在第一個產品的最后一個鐵心的正中點)。選擇第二點。第一﹑第二點座標的調試如下圖﹕
三﹑鍵盤功能鍵說明 ﹕
3.1﹑”F1”是線段設置。
3.2﹑”F2”是資料輸入。
3.3﹑”F3”是運轉參數設定。
3.4﹑”F4”是運轉功能書面操作。
3.5﹑”F5”是元件控制檢測。
3.6﹑”F7”是修改參數。
3.7﹑”ESC”是退出鍵。
3.8﹑”ENTER”鍵是確認鍵。
3.9﹑”空格鍵”是在運行作業時按一下該鍵暫停作業。
2.22﹑按鍵盤F5進入如下圖﹕
2.23選擇”3”馬達進行操作﹐按”ENTER”進入如下圖:
2.24﹑此界面是修改”X”和”Y”的座標。注意﹕用鍵盤上的”←→”鍵來修改”X”座標。用鍵盤上的
“↑↓”鍵來修改”Y”座標。
2.25﹑修改完后按”ESC”離開后按F4進入如下圖﹕
2.26然后再按”ENTER”鍵進入如下界面﹕
說明﹕搖杆速度﹕高速 鍵盤速度﹕100
調整點膠位置時﹐若點膠頭移動速度過快﹐用”-“來調整速度的大小如下圖﹕
点胶机使用手册
操作机器前，请您先耐心阅读以下内容：
1. 请先确认您所购买的机器型号规格，收货请核对发货清单；
2. 机器运转时，请按操作手册中的（安全规则与安全注意事项）规范操作
3. 操作机器时，请严格遵守（安全规则与安全注意事项），本公司概不负责因不按照操
作手册或人为违规操作造成的事故或损失；
4. 因设计变更或特殊原因，交货机器的具体规格与本操作手册所编写的有时会有细微的
差异，敬请您谅解！
5. 用户单位如有擅自在机器上改装零部件，由此引起的质量问题或机械事故，我公司将
不负任何责任；如果确实需要，请与我司技术部联系进行调整；6. 如果长时间停机或不使用本机器，请关闭本机电源并拔除本机电源插头与气源；
7. 温和的使用机器，示教编程器系精密电子产品，请不要放置于高温或有胶水等液体附
近，使用示教编程器或触摸屏请轻触操作按钮，注意使用力度，不要强行拉伸电
缆，切勿摔落、撞击、刮擦、击打、振动、推动机器或编程器，或在它们上面放置重物.。
点胶机操作说明
点胶机操作说明操作说明1、产品介绍1.1 产品名称：点胶机1.2 产品型号：[填写具体型号]1.3 产品功能：点胶机用于精确控制胶水的点胶位置和速度，广泛应用于电子制造、汽车制造、机械加工等行业。
2、安全须知2.1 电源2.1.1 确保点胶机使用的电源符合相关标准，并正确接地。
2.1.2 禁止在电源线上踩踏、拉扯或者放置重物。
2.2 操作人员2.2.1 操作人员应接受专业培训，并了解相关操作规程和安全注意事项。
2.2.2 禁止未经许可的人员操作点胶机。
2.3 维护保养2.3.1 点胶机在维护和保养时必须断电，确保安全操作。
2.3.2 若需要更换附件或进行维护保养，请按照使用手册的说明进行操作。
3、准备工作3.1 检查设备3.1.1 确保点胶机的各个部件完好无损。
3.1.2 检查胶水和配件是否充足。
3.2 准备工装3.2.1 根据产品要求选择合适的工装。
3.2.2 安装工装并进行调试，确保工装与点胶机的匹配。
4、点胶机操作步骤4.1 开机准备4.1.1 确保电源已连接并接通电源开关。
4.1.2 检查点胶机的操作界面是否正常显示。
4.2 设置点胶参数4.2.1 进入点胶机的设置菜单。
4.2.2 根据产品要求设置胶水的流量、速度、点胶位置等参数。
4.3 调试点胶程序4.3.1 根据产品要求选择相应的点胶程序。
4.3.2 在试验区域进行点胶测试，调整参数，确保点胶效果符合要求。
4.4 开始生产4.4.1 将待点胶的产品放置在工装上。
4.4.2 按下开始按钮，点胶机开始自动点胶。
5、维护保养5.1 定期清洁5.1.1 使用专用清洗剂清洁点胶机表面和胶液通道。
5.1.2 定期清洁点胶机上的传感器和喷嘴。
5.2 配件更换5.2.1 根据设备使用寿命和维护计划，定期更换胶液管、喷嘴等配件。
5.2.2 注意配件更换的方法和操作规程，确保更换正确。
6、附件本文档涉及的附件如下： - 附件1、点胶机使用手册 - 附件2、点胶机维修手册 - 附件3、点胶机配件清单7、法律名词及注释- 法律名词1：注释1- 法律名词2：注释2（根据实际需要添加）。
点胶机操作说明.docx
点胶机操作说明设备介绍本设备操作简单，功能强大。
能实现点，直线，和不规则图形多种方式点胶。
手持示教器操作，编程方便快捷，简单易学。
设备主界面UV 灯固化控制器编程示教器点胶控制器点胶阀和 CCD本点胶机的作业部分，由点胶控制系统、UV 固化系统、示教编程系统组成。
1. 点胶控制系统介绍主界面点胶气压表LED指示灯电压显示屏LED显示屏电压调节SET确认键点胶气压调节光标移动键点胶触发按点胶阀开关键加减或上下移动功能键点胶气压：点胶气压一般设置在~ 。
在其他参数不变的情况下，气压越大，点胶量越大。
电压调节：调节点胶阀的设定电压，在其他参数不变下，电压越大，点胶量越大。
我们用的电压一般设定到 40~70v 之间。
电压显示屏：输出开关必须在ON 的状态下才能出胶。
额度电流不能调节。
实际电压设定电压实际电流额定电流开关状态LED 指示灯LED 显示屏点胶模式：有划线、循环、清洗三种模式。
本设备选用画线模式。
点胶时间：此时间为撞针抬起时间。
间歇时间：该时间为撞针两次撞击的时间间隔。
脉冲数：控制器对点胶进行计数。
参数设置在主屏显示下按下“SET ”键可进入菜单页面用“ +”、“ -”选择相应菜单，红色为当前选择项。
按“在参数设置菜单中，用“ +”、“ -”选择需要设置项目。
2、 UV 固化系统介绍主界面介绍光强指示灯时间指示灯故障指示灯模式指示灯光强设置键模式设置键通道按键通道状态指示灯模式设置SET ”键确认可进行参数设置和模式设置。
光强值固化时间时间设置键加减键确认键按“ 模式设置键”→选择要设置的“通道按键”对应的指示灯会亮→再按“模式按键”每按一次模式会顺序循环切换，相应指示灯点亮→按“确认按键”后等待 3 秒。
系统退出设置模式。
对应模式指示灯停止闪烁。
注意：本设备使用”外部触发”模式。
光强设置按“光强设置键”光强指示灯闪烁→选择要设置的“通道按键”对应的指示灯会亮→按“加减键”调整光强值→按“确认按键”后等待 3 秒。
自动点胶机操作说明书
4. 移除運送固定架.................................................................................................................................. 12 5. 安裝 Setup............................................................................................................................................. 13 6. 教導模式概論...................................................................................................................................... 16 7. 使用教導盒 Teach Pendant.................................................................................................................. 19
点胶机操作规程
点胶机操作规程
《点胶机操作规程》
一、点胶机的基本操作步骤
1. 打开点胶机电源，等待设备自检完成；
2. 将需要使用的点胶工装安装到点胶机上；
3. 确保点胶机所需的胶水已经添加到点胶机内，并且胶水桶已经正确安装；
4. 打开点胶机控制系统，设置所需的点胶程序；
5. 根据需要调整点胶机的速度、压力等参数；
6. 打开点胶机的吸嘴，开始点胶作业；
7. 点胶完成后，关闭点胶机的吸嘴并清洗工装。
二、点胶机操作注意事项
1. 在操作点胶机时，需要戴上相应的防护设备，例如手套、护目镜等；
2. 在更换胶水桶或清洗点胶机时，需要先关闭点胶机的电源；
3. 点胶机操作人员应当严格按照操作规程进行操作，禁止擅自调整点胶机的参数；
4. 点胶机使用完成后，需要对设备进行清洁和维护，确保设备运行正常；
5. 定期对点胶机进行检查和保养，保证设备的安全和稳定运行。
三、点胶机操作规程的培训和监督
1. 对点胶机操作人员进行必要的操作规程培训，确保操作人员了解点胶机的基本操作步骤和注意事项；
2. 对点胶机操作人员进行定期的操作规程考核，及时发现并纠正操作人员的不规范操作；
3. 定期对点胶机的操作规程进行更新和完善，根据实际生产情况进行调整。
通过严格遵守《点胶机操作规程》，可以确保点胶机的安全操作和稳定运行，提高生产效率和产品质量。
点胶机操作说明
点胶机操作说明
一、 开机前准备：
开机前安装好所要涂胶箱体的工装，然后打开主控制器电源、气源控制器电源。
安装好胶水，检查胶头是否有堵塞，（在X 、Y 轴在原点的时候可以按Dispenster Purge 可以检查胶头是否堵塞。
）调节存储器编号器PROG ON 相对
二、 1、
导盒屏幕显示ST ART/HOME. 2、
3、 按动教导盒上方的F1键，屏幕显示执行功能表，然后按动教导盒上
的方向键乡下选择第2项
一定的偏移）
把针头移到做了记号的位置按Enter 按ST ART/HOME X\Y\Z 轴自动回到0设定。
三、 Z 轴高度的调整
因更换针头、胶水后Z 轴的高度有所变化，因此需要调整Z 轴的高度来实现1、
将内外部转换开关处于TEACH 幕提示按H0me/Start 键直到屏幕信息回到盒上的键盘数字键6将光标移到， 按数字8第一点， 然第二点， 好（约2mm ）。
2、如Z
上的
，
位4000
四、关机
涂胶机使用完后，将主控制器电源、气源控制器电源关闭。
将胶水罐铜头拧下清洗干净，工作台打扫干净。
点胶机的操作规程
点胶机的操作规程一、前言点胶机是一种常见的自动化设备，广泛应用于电子制造、汽车制造、医疗器械等领域。
为了保证点胶机的正常运行，提高工作效率并确保产品质量，制定一套操作规程是非常必要的。
本文将详细介绍点胶机的操作规程，以期能为操作人员提供指导。
二、安装与调试1. 点胶机应安装在平稳的工作台上，确保设备稳固可靠。
2. 根据厂家提供的操作手册，进行设备调试和连接。
3. 检查液压系统、电气系统和控制系统的正常运行状态，确保各部件工作正常。
三、操作步骤1. 打开电源开关，启动点胶机。
2. 设置点胶参数，包括点胶时间、点胶压力、点胶速度等。
3. 将需要点胶的物料放置在工作台上。
4. 根据需要，选择合适的点胶模具和喷嘴。
5. 将点胶胶水倒入胶水桶中，并通过泵送到喷嘴。
6. 将工作台移至需要点胶的位置，并通过操作面板控制点胶机开始点胶。
7. 监控点胶过程，确保点胶位置准确、胶水流畅。
8. 完成点胶后，关闭点胶机，清理工作台和喷嘴。
四、注意事项1. 操作人员应熟悉点胶机的操作流程和设备性能，切勿擅自更改操作参数。
2. 在操作过程中，严禁将手或其他物品接近喷嘴，以免发生意外。
3. 定期检查点胶机的液压系统、电气系统和控制系统，确保设备正常运行。
4. 注意点胶胶水的储存和保质期限，避免使用过期或变质的胶水。
5. 操作人员应佩戴好防护眼镜和手套，确保工作安全。
五、故障排除1. 如遇到设备故障或异常情况，操作人员应及时停机，并通知维修人员进行处理。
2. 禁止操作人员私自进行设备维修，以免造成更大的损失。
六、总结点胶机的操作规程对于提高工作效率、确保产品质量、保障操作人员的安全具有重要意义。
希望本文所述的点胶机操作规程能为操作人员提供一定的指导，使得点胶机能够正常高效地工作，满足生产需求。
点胶机操作说明
点胶机操作说明点胶机操作说明1.系统概述1.1 点胶机简介点胶机是一种用于精确控制液体胶水的喷射，用于粘合、密封或涂覆的设备。
它主要由控制系统、点胶系统和传送系统组成。
1.2 适用范围点胶机适用于各种行业，如电子制造、汽车制造、医疗器械、光学仪器等领域的粘合、封装、密封、涂覆等工艺。
2.安全注意事项2.1 电源和电气安全在使用过程中，确保点胶机的电源线符合安全标准，接地良好，并定期检查电源线的状况。
2.2 使用环境安全确保操作环境通风良好，避免操作人员长时间暴露在有害气体或粉尘环境中。
2.3 机械部分安全操作人员在运行点胶机前，需要戴上必要的个人防护设备，如安全眼镜、手套等。
禁止触摸机械部分，并严禁操作人员擅自拆卸或改变点胶机结构。
3.操作流程3.1 准备工作3.1.1 根据需要选择适当的胶水，并将其装入胶水供料系统。
3.1.2 检查控制系统的电源和信号线连接是否正常。
3.1.3 检查传送系统的运输带是否调整到适当位置。
3.2 参数设置3.2.1 打开点胶机的控制面板，并设置胶水喷射的速度、喷射量、喷射频率等参数。
3.2.2 根据具体需求设置传送系统的运输速度和定位方式。
3.3 手动操作3.3.1 在点胶机控制面板上选择手动模式，并将点胶头移动到需要点胶的位置。
3.3.2 使用点胶机操作手柄控制点胶头的下降和胶水的喷射。
3.3.3 根据需要调整喷射的位置和角度，以确保胶水的精确喷射。
3.4 自动操作3.4.1 在点胶机控制面板上选择自动模式，并设置好点胶路径和喷射参数。
3.4.2 将需要点胶的工件放置在传送系统上，启动自动模式。
3.4.3 点胶机将根据预设的路径和参数自动完成胶水的喷射。
4.故障排除4.1 喷嘴堵塞如果发现喷嘴堵塞，停止点胶机的运行，清洗喷嘴并重新设置喷射参数。
4.2 胶水供料问题如果发现胶水供料不稳定或中断，检查供料系统并调整胶水的供料速度和压力。
5.维护保养5.1 清洗定期清洗点胶机的喷嘴、输送系统和控制面板，以确保胶水的顺畅喷射和操作的准确性。
点胶机操作规程
点胶机操作规程背景介绍点胶机是一种用于点胶的设备，广泛应用于电子、通讯、汽车、航空航天等行业中。
点胶机主要有手动型和自动型两种，手动型适用于小批量生产或样品制作，自动型适用于大批量生产。
点胶机运用方便、效率高、操作简单，但在使用时需要严格按照操作规程进行，以保证设备的正常运转和使用寿命。
操作规程设备开启1.打开点胶机和托盘的电源，待点胶机开机后，按压启动按钮。
2.按下胶管装置的按键，装上胶管和胶嘴。
3.将涂胶物放置到托盘上，并确保点胶机头部与涂胶物表面垂直。
调整参数1.选择合适的模式，手动或自动模式，根据需要调整相应的参数。
2.调整点胶机速度，根据实际情况调整速度。
3.根据涂胶物的大小和形状，调整涂胶头的移动范围，确保涂胶头能够涂满整个涂胶物表面。
操作流程1.启动点胶机，使其进入运行状态。
2.将涂胶物移动到点胶机的下方位置。
3.将涂胶物移到适当的位置，确保涂胶头与涂胶物之间有适当的距离。
4.按下喷胶的按钮或脚踏板，进行涂胶操作。
5.涂胶完成后，关闭点胶机的开关。
设备关闭1.转动胶管装置旋钮，卸下胶管和胶嘴。
2.在托盘上清除残留的胶水，准备下一次使用。
3.关闭点胶机和托盘的电源。
注意事项1.操作前需要检查设备是否完好，有无损坏或松动现象。
2.操作时需要穿戴适当的个人保护装备，如手套、面罩、耳罩等。
3.操作过程中需要保持设备和周围环境的清洁，避免灰尘和异物污染胶水和设备。
4.操作后需要清理设备，将涂胶头上的胶水清洗干净，以免损坏设备和影响下次使用。
5.维护保养时需要按照设备说明书进行维护保养，保障设备的正常工作和使用寿命。
6.在操作中遇到异常情况，需要立刻停止操作，检查设备并进行修复，保证操作的安全性。
结束语以上就是点胶机的操作规程，希望大家在实际操作中能够按照规程进行操作，保证设备正常运转和使用寿命，同时注意保护自身安全，在操作中积累经验，提高操作技巧，提高工作效率。
点胶机操作规程
点胶机操作规程
1.操作步骤：
1)打开电源开关、指示灯(110伏电源)。
2)打开空压机气压不低于5千克，A、B胶气压表在2-3千克之间)。
3)A﹑B胶缸每次装胶大约七成满，A、B胶流量用微调开关控制，两种胶流量要相等。
4)出胶时间与总动作时间根据工件沾合量调整秒数、转动大约1秒种。
5)按气缸开关、马达开关、出胶开关。
6)脚踏板每踩一次点胶一次。
2.架模方式及步骤：
1)把工件放在治具上调整针头点胶的中心，前后、左右、上下，用气缸调整螺丝来完成。
3.保养步骤及保养周期：
1)点胶不使用时，针头胶管要放在天那水浸泡。
4.故障排除(点胶机不动作时)
1)检查保险丝有无烧断
2)气源开关有无打开。
3)胶管、针头，有无堵塞。
4)各电源开关有无损坏。
点胶机操作规范指导书
点胶机操作规范指导书点胶机操作规范指导书控制器一．按键功能说明:按键功能按键功能IN/EXT 键盘锁（灯亮EXT MOND）AIRON/OFF气压输出开关键DIS 手动单个点胶/排胶FILL UP 手动填充胶水键TIME/MANU 定时/手动键RESET 复位键LCD 显示屏翻页键RETURN 归零回原点键SP 本机无用键SET 选择键CH 频道存入/载出选键C 取消键CHANGE 功能切换键0--9 数字键盘MPP画面4种模式切换：二,显示画面功能：2．1主画面（点胶显示画面）（1）主菜单5频道1/2画面DIS VOL：点胶胶量DIS TIME：点胶时间（2）主菜单5频道2/2画面REM 胶水余量报报警COUNT 点胶统计2．2点胶参数画面（1）设定画面 5 频道1/4画面DIS VOL 点胶胶量DIS TIME 点胶时间ACCEL 加减速度（2）设定画面 5 频道2/4画面SHOT CNT 填充一次胶设定的点胶数量FILL SPEED 胶水填充速度（3）设定画面 5 频道3/4画面REM LOC 胶水余量报警DENSITY 报警次数SYR VOL 针筒装胶量设定（4）设定画面 5 频道4/4画面SUCK VOL 反转量SUCK TIME 反转时间COUNTER CLER 记数清零2．3排胶画面设定COUNT 排胶次数RETE 排胶速度（按DIS 开始排胶想要停止也是按DIS 键，想退出本画面到主画面按CHANGE 然后出显提业按RETURN和RESET返回）2．4机械参数设定（1）机械参数设定5频道1/3 画面DIS WAIT ：按DIS喷胶反应时间PILL WAIT：按PILL UP 填充反应时间CHANGE WAIT：按CHANGE 反应时间（2）机械参数设定5频道2/3 画面RNIT：单位BAUDRATE：信号传送速度-AFILL：反填充（填充胶后防止没填满回压距离）（3）机械参数设定5频道3/3 画面DSOSINGAL：机械模式、AUTO FILL：自动填充SELCT LANGUAGE：选择语言操做手柄：编程举例（10X18）：。
点胶机操作说明 (1)
点胶机操作说明设备介绍本设备操作简单，功能强大。
能实现点，直线，和不规则图形多种方式点胶。
手持示教器操作，编程方便快捷，简单易学。
设备主界面本点胶机的作业部分，由点胶控制系统、UV 固化系统、示教编程系统组成。
1. 点胶控制系统介绍 主界面点胶气压。
在其他参数不变的情况下，气压越大，点胶量越大。
电压调节：调节点胶阀的设定电压，在其他参数不变下，电压越大，点胶量越大。
我们用的电压一般设定到40~70v 之间。
电压显示屏： 输出开关必须在ON 的状态下才能出胶。
额度电流不能调节。
LED 指示灯编程示教UV 灯固化控制器点胶控制点胶阀和CCD点胶气压表点胶阀开关键点胶触发按电压显示屏点胶气压调节电压调节加减或上下移动功能键LED 指示灯SET 确认键 光标移动键LED 显示屏实际电压设定电压 额定电流 实际电流开关状态LED 显示屏点胶模式：有划线、循环、清洗三种模式。
本设备选用画线模式 。
点胶时间：此时间为撞针抬起时间。
间歇时间：该时间为撞针两次撞击的时间间隔。
脉冲数 ：控制器对点胶进行计数。
参数设置在主屏显示下按下“SET ” 键可进入菜单页面 用“+”、“-”选择相应菜单，红色为当前选择项。
按“SET ” 键确认可进行参数设置和模式设置。
在参数设置菜单中，用“+”、“-”选择需要设置项目。
2、UV 固化系统介绍 主界面介绍模式设置按“模式设置键”→选择要设置的“通道按键”对应的指示灯会亮→再按“模式按键”每按一次模式会顺序循环切换，相应指示灯点亮→按“确认按键”后等待3秒。
系统退出设置模式。
对应模式指示灯停止闪烁。
注意：本设备使用”外部触发”模式。
光强设置按“光强设置键”光强指示灯闪烁→选择要设置的“通道按键”对应的指示灯会亮→按“加减键”调整光强值→按“确认按键”后等待3秒。
系统退出设置模式。
光强指示灯停止闪烁。
固化时间设置按“时间设置键”时间指示灯闪烁→选择要设置的“通道按键”对应的指示灯会亮→按“加减键”调整时间值→按“确认按键”后等待3秒。
点胶机的使用方法
点胶机的使用方法
点胶机，这可是个厉害的小家伙啊！它就像是一位精准的艺术家，能在各种材料上绘制出美妙的胶线。
那怎么使用它呢？嘿，这可得好好讲讲。
先把点胶机放在一个平稳的地方，这就好比运动员要站好起跑的姿势一样重要。
然后给它接上电源，让它充满能量。
接下来，准备好胶水，把胶水倒进胶桶里，就像给汽车加油一样。
调整好点胶的参数，这可不能马虎。
就像调钢琴的音调一样，要恰到好处。
速度啦、压力啦、出胶量啦，都得根据实际情况来。
要是调不好，那可就像唱歌跑调一样尴尬啦！
然后把要点胶的工件放好，就像给画布摆好位置。
启动点胶机，看着胶水从针头里均匀地流出来，那感觉，就像看着巧克力从喷泉里涌出来一样美妙。
点胶的时候可得集中注意力哦！要像老鹰盯着猎物一样专注，不能有一点差错。
不然点歪了或者点多了，那可就糟糕啦！
点胶机还能完成各种复杂的图案和线条呢，就像一个神奇的魔法师。
可以在小小的电路板上点出精细的线路，也可以在大大的工件上画出壮观的图案。
你想想，要是没有点胶机，那些需要精确点胶的工作该多麻烦啊！它可真是我们的好帮手。
而且，点胶机的使用范围可广啦！电子行业、汽车行业、医疗器械行业等等，都离不开它。
它就像一把万能钥匙，能打开各种领域的大门。
所以啊，学会使用点胶机是多么重要啊！只要掌握了方法，就能让它发挥出巨大的作用。
让我们好好利用这个神奇的工具，创造出更多美好的东西吧！不用点胶机，那不是太可惜了吗？。
点胶机操作说明(一)2024
点胶机操作说明（一）引言概述：本文档旨在提供点胶机操作说明，帮助用户正确操作点胶机，并获得最佳的点胶效果。
点胶机是一种常用于工业生产中的设备，可用于精确控制胶水的涂布，广泛应用于各行各业。
本文将从五个大点出发，详细介绍点胶机的基本操作步骤及注意事项。
一、设备准备1. 准备所需的点胶机设备，包括点胶针头、胶水、控制器等。
2. 点胶机的电源和气源需正常连接，并确保供电稳定。
3. 检查设备是否处于正常工作状态，如有异常应及时修复。
二、胶水选择1. 根据实际需要选择合适的胶水种类，考虑胶水的黏度、粘接强度等因素。
2. 选择适合的胶水容器和配件，确保胶水能够顺畅地输送到点胶针头。
三、操作步骤1. 将胶水倒入合适的容器中，并确保容器的盖子紧固。
2. 将胶水容器连接到点胶机上，并确保连接牢固。
3. 调整控制器上的参数，包括点胶速度、压力等，以实现最佳的点胶效果。
4. 将点胶针头插入胶水中，确保胶水完全覆盖住针头。
5. 操作控制器，开始点胶操作，按照需要的路径和形状进行点胶。
四、注意事项1. 在操作点胶机前，务必穿戴好个人防护装备，如手套、护目镜等。
2. 注意胶水的粘度，过高或过低都会对点胶效果产生影响。
3. 在更换胶水时，应彻底清洗点胶针头和管道，以免不同胶水混合导致问题。
4. 注意控制器上的参数调整，根据实际情况进行调整，以获得最佳的点胶效果。
5. 定期检查和维护设备，以确保其正常工作。
总结：点胶机操作需要正确设置设备、选择合适的胶水，并按照操作步骤来进行，同时需要注意个人安全和设备维护。
通过本文所述的操作说明，用户可以更好地掌握点胶机的使用方法，提高工作效率，并获得更佳的点胶效果。
TechconTS点胶机使用手册
TechconTS点胶机使用手册Techcon泰康TS350点胶机使用手册安全注意事项：1.操作此设备时切勿超过最大额定功率/设置2.务必穿上适当的个人防护衣3.仅可使用以下电源适配器型号：PSA15R-240P(ZJ) 或PW118RA2403B01、PW118RA2403H01、PW118RA2403M01、PW118RA2403G014.务必小心防止入口处的腐蚀性或易燃液体回流入设备。
如果使用腐蚀性或易燃液体，则在点胶机上必须要安装进气管过滤器(881-000-000)，防止液体倒吸入设备5.点胶液可能是有毒和/或危险物质。
请仔细阅读用“材料安全数据表”和安全注意事项6.如果活塞没有配合针筒使用，则在接收器磁头上必须要安装进气管过滤器(881-000-000)，防止液体倒吸入设备。
切勿将该针筒装得太满并且要以其侧面放置7.使用易燃液料点胶时，切勿吸烟或使用明火8.该设备仅可在室内使用Techocn代理亚普德科技0755 299 555 243135****0568Q 25 57 998 620手动/排胶点胶循环设置：1. 按“电源”按钮 (1) 打开设备。
2. 按“模式”按钮 (2) 直到显示器上出现“PURGE 排胶”。
3. 通过旋转压力调节旋钮（5）直至所需要的点胶压力显示出来4. 填充针筒或使用预封装的胶合剂后，将注射器附在接收器磁头组件上。
确保注射器固定于恰当的位置。
5. 将接收器磁头组件的插入端连接到其中一个气式点胶出口 (6)。
6. 如果需要真空抽吸，逆时针旋转真空压力旋钮（7），所需要的真空压力可以显示出来。
7. 压住“脚踏开关”以激活点胶循环。
（此刻手动/排胶模式即被激活）自动点胶循环设置程序选择1.按下设置按钮（3）直到“P:”开始闪烁2.旋转程序选择按钮(8)选择所需要的程序时间设置1.按下模式按钮 (2)选择需要的时间模式2.按下并释放设置按钮 (3)直到时间里 (:) 开始闪烁.3.旋转时间旋钮 (8)选择需要的点胶时间4.压下踩脚踏开关启动点胶周期培训模式设置在培训模式下，只要脚踏开关处于压下状态，设备就会累计时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Techcon泰康TS350点胶机使用手册
安全注意事项：
1.操作此设备时切勿超过最大额定功率/设置
2.务必穿上适当的个人防护衣
3.仅可使用以下电源适配器型号：PSA15R-240P(ZJ) 或PW118RA2403B01、PW118RA2403H01、PW118RA2403M01、PW118RA2403G01
4.务必小心防止入口处的腐蚀性或易燃液体回流入设备。
如果使用腐蚀性或易燃液体，则在点胶机上必须要安装进气管过滤器 (881-000-000)，防止液体倒吸入设备
5.点胶液可能是有毒和/或危险物质。
请仔细阅读用“材料安全数据表”和安全
注意事项
6.如果活塞没有配合针筒使用，则在接收器磁头上必须要安装进气管过滤器
(881-000-000)，防止液体倒吸入设备。
切勿将该针筒装得太满并且要以其
侧面放置
7.使用易燃液料点胶时，切勿吸烟或使用明火
8.该设备仅可在室内使用
Techocn代理亚普德科技
0755 299 555 243
1 35 10 26 05 68
Q 25 57 998 620
6.1 手动/排胶点胶循环设置：
1. 按“电源”按钮 (1) 打开设备。
2. 按“模式”按钮 (2) 直到显示器上出现“PURGE 排胶”。
3. 通过旋转压力调节旋钮（5）直至所需要的点胶压力显示出来
4. 填充针筒或使用预封装的胶合剂后，将注射器附在接收器磁头组件上。
确保注射器固定于恰当的位置。
5. 将接收器磁头组件的插入端连接到其中一个气式点胶出口 (6)。
6. 如果需要真空抽吸，逆时针旋转真空压力旋钮（7），所需要的真空压力可以显示出来。
7. 压住“脚踏开关”以激活点胶循环。
（此刻手动/排胶模式即被激活）
6.2 自动点胶循环设置
6.2.1 程序选择
1.按下设置按钮（3）直到“P:”开始闪烁
2.旋转程序选择按钮(8)选择所需要的程序
6.2.2 时间设置
1.按下模式按钮 (2)选择需要的时间模式
2.按下并释放设置按钮 (3)直到时间里 (:) 开始闪烁.
3.旋转时间旋钮 (8)选择需要的点胶时间
4.压下踩脚踏开关启动点胶周期
6.3 培训模式设置
在培训模式下，只要脚踏开关处于压下状态，设备就会累计时间。
这有助于确定点胶输出未知时必需的点胶时间。
1. 按下模式按钮(2)选择培训模式.
2. 按下并释放设置按钮 (3)直到点胶时间= 0.000S
3. 压下“脚踏”开关。
此操作期间会一直累计点胶时间。
4. 点胶进行到适当的液量时，松开“脚踏”开关。
5. 按住“设置”按钮 (3) 持续 2 秒钟以保存数据。
6. 按下“模式”按钮 (2) 转换到“TIMED（连续）”模式。
7. 此刻，点胶机设置为重复此循环。
6.4 连续点胶程序设置：
TS350/TS355 中可存储多达 10 发独立或连续点胶。
1. 按照 6.2 的步骤选择所需要程序中的自动点胶时间.
2. 同时按下设置按钮 (3)和电源按钮 (1)启动连续的点胶程序.
3. 按住设置按钮 (3)的时间保持2 秒，可以保存连续点胶的程序.
点胶机现在保存了连续点胶程序.
4. 按下模式按钮 (2)退出连续点胶程序.
6.5 循环计数器
循环计数器记录被激活的自动点胶循环次数。
循环次数最多可记录到65,535 条。
该数目显示在液晶显示器 (LCD) 的右下角。
为了清除计数，可以同时按住设置按钮 (3)和模式按钮 (2)直到计数器为“0”.
6.6 调节点胶压力和真空压力显示
1. 按下并释放设置按钮 (3)直到(:)在点胶压力和真空压力上闪烁
2. 旋转时间旋钮 (8)选择需要的显示值
故障排除
维护
本点胶机在设计和制造上都趋于完善，很大程度上减少了维护需求。
为确保无故障操作，请遵循以下建议：
1. 确保气源清洁、干燥。
2. 避免倒转或平放针筒，这样可能导致液料穿过气体管道进入内部组件。
3. 避免设备与湿度过大的气体或饱和溶液连接。
4. 避免所连接的气源压力超出 TS350 规定的 100 psi（6.9 巴）及 TS355规定的15 psi（1.03 巴）。
5. 仅使用戊醇清洗主机架的外表面。
6. 仅使用柔软的布料擦拭液晶显示器 (LCD)。
