2014年广东省中考物理试题及答案
2014年广东省中考物理解答题解析
2014年广东省中考物理解答题解析三、解答题（共3小题，满分7分）15．（2分）在图中，此人能看到桌子下的球，请作出平面镜的具体位置的光路图．16．（2分）如图所示，正方体质量为5kg，请在图中画出F1的力臂和正方体所受重力的示意图．（g=10N/kg）17．（3分）小刚是勤学善思的好学生，学生使用的护眼台灯，可以通过调节旋钮改变亮度．小刚很快知道了它的工作原理．让它们正确连在如图所示的火线和零线上．四、实验题（本大题3小题，共19分）18．（4分）（1）如图甲所示，球体A的直径为 1.00cm．在实验室里，用托盘天平测铜块的质量．（2）当天平平衡时，右盘中放有50g、20g、10g的砝码各一个，游码的位置如乙图所示，该铜块的质量为83.2g（3）如丙图所示，停表的读数为5min6s．19．（3分）某兴趣小组在空易拉罐的底部中央戳个小圆孔，将顶部剪去后，蒙上一层塑料薄膜，制作成一个简易针孔照相机．如图所示，将其水平放置，在左侧固定一只与小孔等高的小灯泡，灯泡发光时，可在塑料薄膜上看到灯丝倒立（选填“倒立”或“正立”）的像．这种现象叫做小孔成像，这种现象是由光的直线传播来进行解说．若只将小圆孔改为三角形小孔，则小灯泡像的形状不变（选填“改变”或“不变”）．20．（6分）许华同学在做“怎样测量未知电阻”的实验中：（1）根据实验目的，将实验器材连接成实验电路如图1所示．同组的小亮在检查时发现电路上有一根导线连接错了，建议许华同学改接．a、请你帮助许华同学在接错的那根线上打“×”，另画一根导线，使电路连接正确；b、在虚线方框内画出改正后的电路图．（2）许华同学将电路改接正确后，合上开关前，变阻器的滑片应移动到A端（填“A”或“B”），当合上开关后，调节变阻器的滑片到某位置时，电压表和电流表的示数如图2所示，则被测电阻R X的阻值是10Ω．（3）许华和小亮为他俩在全班首先获得测量结果而高兴，准备整理器材结束实验．但小红认为他们的实验没有结束，建议他们改变待测电阻两端电压和通过的电流值，再测量几次；你认为小红提出这个建议的目的是减小误差．R===1021．（5分）为探究“浮力的大小与什么因素有关”，小王进行了如下实验．实验器材有大烧杯一个，高度为6cm的圆柱体A和足量的水．（不计细线重）（1）如图的测量工具外，还需要的一个测量工具是刻度尺．（2）小王从圆柱体接触水面至接触容器底之前，分别记下和h和F，并将测量的结果填写②分析实验次序4、5、6的数据，可以得出结论：当液体的密度一定时，物体所受浮力的大小与物体排开液体的体积有关；分析实验次序7、8、9的数据，可以得出结论：物体所受浮力的大小与物体浸没到液体的深度无关．③从表格中可知：在做次序3的实验时，圆柱体A受到的浮力为 1.2N．（3）如果在做次序8的实验时，将水换用浓盐水，圆柱体A所受浮力将变大（选填“变大”、“变小”或“不变”）。
2014年广东省中考物理试题及参考答案
2014年广东省初中毕业生物理学业考试说明：1.全卷共6页，满分为100分，考试用时80分钟.2.答卷前，考生务必用黑色字迹的签字笔或钢笔在答题卡填写自己的准考证号，姓名.考场号.座位号.用2B铅笔把对应号码的标号涂黑.3.选择题每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦擦干净后，再选涂其他答案标号；不能答在试卷上．4.非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内的相应位置上；如需要改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔.圆珠笔和涂改液．不按以上要求作答的答案无效．5.考生必须保持答题卡的整洁，考试结束后，将本试卷和答题卡一并交回．一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中。
只有一个是正确的。
请把答题卡上对应题目所选的选项涂黑。
1、下列关于声音的说法正确的是（）A、声音是电磁波的一种B、声音的频率越高，响度越大C、声音是由物体振动产生的D、声音的振幅越大，音调越高2、在探究蒸发的快慢与哪些因素有关的实验中，题2图主要用来探究（）A、蒸发的快慢与液体温度的关系B、蒸发的快慢与气压的关系C、蒸发的快慢与液体表面积的关系D、蒸发的快慢与空气流动速度的关系3、如图题3图所示，两表面磨平的铅块紧密接触后可吊起台灯，这说明（）A、分子间存在斥力B、分子间存在斥力C、分子间存在间隙D、分子在不停地做无规则运动4、关于温度、内能、热量和做功，下列说法正确的是（）A、物体的内能增加，一定是从外界吸收了热量B、0℃的冰没有内能C、做功可以改变物体的内能D、物体放出热量时，温度一定降低5、静止放置在水平桌面上的水杯，如题5图所示，下列属于一对平衡力的是（）A、水杯的重力与桌面对水杯的支持力B、水杯的重力与水杯对桌面的压力C、水杯的重力与水杯对地球的吸引力D、水杯对桌面的压力与桌面对水杯的支持力6、题6图中“+”“-”分别表示电表的正负接线柱，可以测量R消耗的电功率的电路图是（）7、一杯酒精用掉一半，剩下一半的酒精的质量、密度、比热容和热值的情况是（）A、质量、密度、比热容和热值不变B、质量和密度变为原来的一半，比热容和热值不变C、质量和热值变为原来的一半，密度好比热容不变D、质量变为原来的一半，密度、比热容和热值不变二、填空题（本大题7小题，每空1分，共21分）8、原子是由原子核和核外带负电的组成，原子核是由带正电的和不带电的组成。
2014年广东省中考物理试卷及答案
2014年广东省中考物理试卷及答案-------------在--------------------此--------------------卷--------------------上--------------------答--------------------题--------------------无--------------------效----------------绝密★启用前广东省2014年初中毕业生学业考试物理1广东省2014年初中毕业生学业考试物理答案解析5广东省2014年初中毕业生学业考试毕业学校_____________姓名__ ______________考生号_________________________________________ __物理本试卷满分100分,考试时间80分钟。
一、单项选择题(本题共7小题,每小题3分,共21分。
在每小题列出的四个选项中,只有一个是正确的)1.下列关于声音的说法正确的是()A.声音是电磁波的一种B.声音的频率越高,响度越大C.声音是由物体的振动产生的D .声音的振幅越大,音调越高2.在探究蒸发快慢与哪些因素有关的实验中,如图主要用来探究()A.蒸发的快慢与液体的温度的关系B.蒸发的快慢与气压的关系C.蒸发的快慢与液体表面积的关系D.蒸发的快慢与空气流动的关系3.如图所示,两表面磨平的铅块紧密接触后可吊起台灯,这说明()A.分子间存在斥力B.分子间存在引力C.分子间存在间隙D.分子在不停地做无规则运动4.关于温度、内能、热量和做功,下列说法正确的是()A.物体的内能增加,一定是从外界吸收了热量B.0℃的冰没内能C.做功可以改变物体的内能D.物体放出热量时,温度一定降低5.静止放置在水平桌面上的水杯,如图所示,下列属于一对平衡力的是()A.水杯的重力与桌面对水杯的支持力B.水杯的重力与水杯对桌面的压力C.水杯的重力与水杯对地球的吸引力D.水杯对桌面的压力与桌面对水杯的支持力6.下图中“+”“-”分别表示电表的正负接线柱,可以测量R消耗的电功率的电路图是()ABCD7.一杯酒精用掉一半,剩下一半的酒精的质量、密度、比热容和热值的情况是()A.质量、密度、比热容和热值不变B.质量和密度变为原来的一半,比热容和热值不变C.质量和热值变为原来的一半,密度和比热容不变D.质量变为原来的一半,密度、比热容和热值不变二、填空题(本题共7小题,每空1分,共21分)8.原子是由原子核和核外带负电的组成,原子核是由带正电的和不带电的组成。
【精校】2014年广东省广州市中考真题物理
2014年广东省广州市中考真题物理一、选择题(每小题3分)每小题给出的四个选项中，只有一项最符合题意。
1.(3分)如图所示的四种交通工具，不用热机作为动力机械的是( )A.B.C.D.解析：自行车是消耗人的生物质能，转化为自行车的机械能；轮船、卡车、飞机工作时都要使用化石能源作燃料，燃料燃烧时将内能转化为机械能驱使它们运动，所以它们都是使用热机工作的。
答案：A.2.(3分)在我们的生活中，3G手机通信业务已经非常普遍，使用3G手机不仅可以通话，还可以随时通过无线网络上网。
下列说法正确的是( )A.电磁波和声波都是由物体的振动产生的B.电磁波和声波在空气中的传播速度都是340m/sC.手机无线上网是利用电磁波传输信息D.电磁波和声波一样不能在真空中传播解析：A、电磁波是由变化的电流产生的，而声波是由物体的振动产生的，该选项说法不正确；B、声波在空气中的传播速度是340m/s，电磁波在空气中的传播速度是3×108m/s，该选项说法不正确；C、手机无线上网是利用电磁波传输信息，该选项说法正确；D、声波不能在真空中传播，电磁波能够在真空中传播，该选项说法不正确。
答案：C.3.(3分)如图所示电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法正确的是( )A.灯L1和灯L2串联B.灯L1和灯L2并联C.通过灯L1和灯L2的电流一定相等D.灯L1和灯L2两端的电压不一定相等解析：由电路图可知，两灯泡并列连接，因此两灯泡并联，故A错误；故B正确；当两灯泡的规则不相同时，通过灯L1和灯L2的电流一定不相等，故C错误；由于并联电路两端电压相等，因此灯L1和灯L2两端的电压一定相等，故D错误。
答案：B.4.(3分)如图所示的四个装置，以下关于它们的说法中错误的是( )A.图a可用来演示电磁感应现象B.图b可用来演示电流的磁效应C.图c可用来演示电磁铁中线圈匝数与磁性强弱的关系D.图d可用来演示发电机的工作原理解析：A、图a没有电池，验证闭合电路的一部分导体切割磁感线时产生感应电流，是电磁感应现象实验，故A正确；B、图b验证了通电导体周围存在磁场，这是奥斯特的实验，说明了电流的磁效应，故B 正确；C、图c电流大小一定，匝数多的线圈吸引较多的铁钉，验证了磁性强弱与线圈匝的关系，故C正确；D、图d有电池，验证通电导体在磁场中受力的实验，利用此装置原理制造了电动机而不是发电机，故D错误。

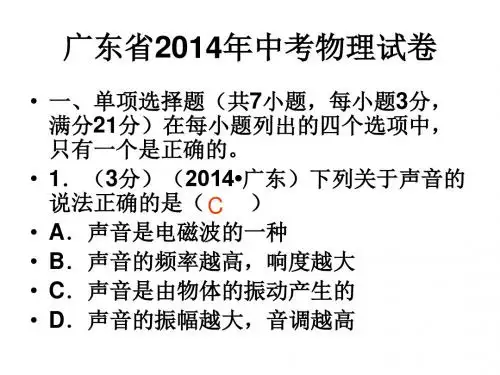

广东省2014年中考物理试卷
• 18．（2分）（2014•广东）请用笔画线代 替导线在图中连接家庭电路．要求开关控 制螺口灯泡，三孔插座直接接入电路．
• 四、实验题（共3小题，满分20分） • 19．（7分）（2014•广东）（1）如图所示， 两种不同规格的刻度尺测量同一只铅笔的长度， 图1中铅笔的长度是 4.7 cm，图2中铅笔的 长度是 4.70 cm． • （2）图3中体温计的测量范围是 35～42 ℃， 体温计的示数是 37.6 ℃；图4中机械秒表的 示数是 32s ．
• 五、计算题（共2小题，满分13分） • 22．（7分）（2014•广东）如图是某种升降电 梯工作原理图，它由轿厢、配重、缆绳、滑轮 和电动机等部件组成，连接轿厢的两根缆绳非 常靠近，轿厢空载时的重量是3100N，配重的 重量是3000N，某次电梯载货量的重量是 1000N，当电梯匀速上升15m，所用的时间为 10s，不计缆绳重力和一切摩擦阻力，在此运动 过程中，求： • （1）轿厢的速度大小． • （2）配重重力对配重做的功． • （3）电动机的功率至少多大？
• 二、填空题（共7小题，每空1分，满分21分） • 8．（3分）（2014•广东）原子是由原子核和 核外 电子 组成，原子核是由带正电的 质 子 和不带电的 中子 组成． • 9．（3分）（2014•广东）如图所示，双手轻 轻捏住一张薄纸，将它放在下嘴唇底下，然后 沿着纸片的表面用力吹气，纸片被“吹”了起 来，这是因为纸片上表面的气体的流速比下面 的要 大 ，纸片上表面气体压强比下表面的 要 小 （前两空选填“大”或“小”）．纸 片所受向上的压力 大于 （选填“大于”、 “小于”或“等于”）向下的压力．
• 2．（3分）（2014•广东）在探究蒸发快慢 与哪些因素有关的实验中，如图主要用来 探究（ A ） • A．蒸发的快慢与液体的温度的关系 • B．蒸发的快慢与气压的关系 • C．蒸发的快慢与液体表面积的关系 • D广东）如图所示，两表 面磨平的铅块紧密接触后可吊起台灯，这 说明（ B ） • A．分子间存在斥力 • B．分子间存在引力 • C．分子间存在间隙 • D．分子在不停地做无规则运动

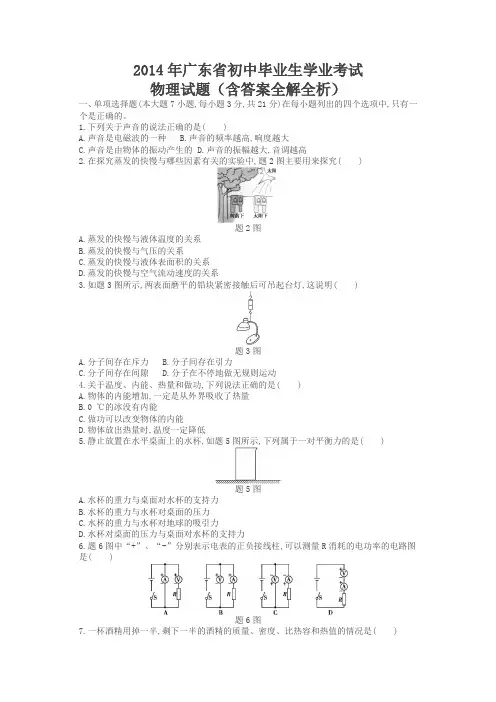

2014年广东物理中考试卷(试卷+答案)
2014年广东省初中毕业生学业考试物理试题（含答案全解全析）一、单项选择题(本大题7小题,每小题3分,共21分)在每小题列出的四个选项中,只有一个是正确的。
1.下列关于声音的说法正确的是( )A.声音是电磁波的一种B.声音的频率越高,响度越大C.声音是由物体的振动产生的D.声音的振幅越大,音调越高2.在探究蒸发的快慢与哪些因素有关的实验中,题2图主要用来探究( )题2图A.蒸发的快慢与液体温度的关系B.蒸发的快慢与气压的关系C.蒸发的快慢与液体表面积的关系D.蒸发的快慢与空气流动速度的关系3.如题3图所示,两表面磨平的铅块紧密接触后可吊起台灯,这说明( )题3图A.分子间存在斥力B.分子间存在引力C.分子间存在间隙D.分子在不停地做无规则运动4.关于温度、内能、热量和做功,下列说法正确的是( )A.物体的内能增加,一定是从外界吸收了热量B.0 ℃的冰没有内能C.做功可以改变物体的内能D.物体放出热量时,温度一定降低5.静止放置在水平桌面上的水杯,如题5图所示,下列属于一对平衡力的是( )题5图A.水杯的重力与桌面对水杯的支持力B.水杯的重力与水杯对桌面的压力C.水杯的重力与水杯对地球的吸引力D.水杯对桌面的压力与桌面对水杯的支持力6.题6图中“+”、“-”分别表示电表的正负接线柱,可以测量R消耗的电功率的电路图是( )题6图7.一杯酒精用掉一半,剩下一半的酒精的质量、密度、比热容和热值的情况是( )A.质量、密度、比热容和热值不变B.质量和密度变为原来的一半,比热容和热值不变C.质量和热值变为原来的一半,密度和比热容不变D.质量变为原来的一半,密度、比热容和热值不变二、填空题(本大题7小题,每空1分,共21分)8.原子是由原子核和核外带负电的组成,原子核是由带正电的和不带电的组成。
气,纸片被“吹”了起来,这是因为纸片上表面气体的流速比下表面的要,纸片上表面气体压强比下表面的要(前两空选填“大”或“小”),纸片所受向上的压力(选填“大于”、“小于”或“等于”)向下的压力。
广东省2014年中考物理试卷(word版,含解析)
广东省2014年中考物理试卷一、单项选择题（共7小题，每小题3分，满分21分）在每小题列出的四个选项中，只有一个是正确的。
2．（3分）（2014•广东）在探究蒸发快慢与哪些因素有关的实验中，如图主要用来探究（）3．（3分）（2014•广东）如图所示，两表面磨平的铅块紧密接触后可吊起台灯，这说明（）5．（3分）（2014•广东）静止放置在水平桌面上的水杯，如图所示，下列属于一对平衡力的是（）6．（3分）（2014•广东）图中“+”、“﹣”分别表示电表的正负接线柱，可以测量R消耗的电B7．（3分）（2014•广东）一杯酒精用掉一半，剩下一半的酒精的质量、密度、比热容和热值二、填空题（共7小题，每空1分，满分21分）8．（3分）（2014•广东）原子是由原子核和核外电子组成，原子核是由带正电的质子和不带电的中子组成．9．（3分）（2014•广东）如图所示，双手轻轻捏住一张薄纸，将它放在下嘴唇底下，然后沿着纸片的表面用力吹气，纸片被“吹”了起来，这是因为纸片上表面的气体的流速比下面的要大，纸片上表面气体压强比下表面的要小（前两空选填“大”或“小”）．纸片所受向上的压力大于（选填“大于”、“小于”或“等于”）向下的压力．10．（3分）（2014•广东）在水平公路上做匀速直线运动的汽车，此时汽车的牵引力等于（选填“大于”、“小于”或“等于”）汽车所受的阻力；行李架上的物体以汽车（或车厢的坐椅）为参照物，它是静止的，以路边的树木（或房屋）为参照物，它是运动的．11．（3分）（2014•广东）晶体在熔化的过程中需要不断从外界吸热，温度不变；钨的熔点是3410℃，它的凝固点是3410℃．12．（3分）（2014•广东）如图所示，闭合开关，当导体ab向右运动时，电流表指针向左偏转，那么当ab向左运动时，电流表指针向右偏转，如果将磁体两极的位置对调，ab向右运动时，电流表指针向右偏转，此过程机械能转换为电能．13．（3分）（2014•广东）如图是测量酱油密度的过程，从图1可读出烧杯的质量，图2可读出烧杯和酱油的总质量，图3可读出烧杯中全部酱油的体积．那么，酱油的质量m=45 g，酱油的体积V=40cm3，酱油的密度ρ= 1.125×103kg/m3．==14．（3分）（2014•广东）如图所示，电源电压为12V，灯泡上标有“12V 12W”．ae和bf是同种型号的电阻丝，每1m的电阻丝均为0.5Ω，其它导线电阻不计．c，d两点始终保持与电阻丝良好接触，设ac与bd长度均为3m，那么，小灯泡两端电压为9.6V．两电阻丝在100s内产生的热为192J，当c，d两点向右移动时，灯泡的亮度将变暗．（设灯泡电阻丝不随温度而变化）P=P==三、作图题（共4小题，满分7分）15．（1分）（2014•广东）如图是静止在水平桌面上的篮球，请作出这个篮球受力的示意图．16．（2分）（2014•广东）请在图中作出光线从空气中进入水中的大致光线．17．（2分）（2014•广东）请在图中标出通电螺线管磁感线方向，在括号中标出电源的正负极．18．（2分）（2014•广东）请用笔画线代替导线在图中连接家庭电路．要求开关控制螺口灯泡，三孔插座直接接入电路．四、实验题（共3小题，满分20分）19．（7分）（2014•广东）（1）如图所示，两种不同规格的刻度尺测量同一只铅笔的长度，图1中铅笔的长度是 4.7cm，图2中铅笔的长度是 4.70cm．（2）图3中体温计的测量范围是35～42℃，体温计的示数是37.6℃；图4中机械秒表的示数是32s．（3）小林家5月底电能表示数如图5所示，6月底电能表示数为100.0kW•h，那么6月份他家消耗了68.0的电能，在某段时间内，转盘转过了400转，表示此段时间内他家用了0.16度电．kWkW×kW20．（7分）（2014•广东）在“探究凸透镜成像规律”的实验中．（1）如图所示，让平行光正对着凸透镜照射，左右移动光屏，直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距f=15cm．（2）如图2所示，保持蜡烛和凸透镜的位置不变，左右移动光屏，在光屏上能否得到清晰的蜡烛像？为什么？答：不能，因为当u＜f时，成正立放大的虚像，不能用光屏接收．（3）如图3所示，蜡烛能在光屏上形成清晰的像，此像是倒立、放大的实像．如果此时撤去光屏，人眼在如图所示的位置能（选填“能”或“不能”）直接看到蜡烛的实像．（4）在图3中，保持凸透镜的位置不变，如图蜡烛向左移动5cm，为了在光屏上得到一个清晰的像，光屏应该向左（选填“左”或“右”）移动．21．（6分）（2014•广东）如图所示，利用铁架台、带有刻度的杠杆，细线、数量足够的钩码等试验器材探究杠杆的平衡条件．（1）实验前杠杆如图所示，为使杠杆处在水平位置平衡状态，应将杠杆右端的平衡螺母B向右（选填“左”或“右”）调．五、计算题（共2小题，满分13分）22．（7分）（2014•广东）如图是某种升降电梯工作原理图，它由轿厢、配重、缆绳、滑轮和电动机等部件组成，连接轿厢的两根缆绳非常靠近，轿厢空载时的重量是3100N，配重的重量是3000N，某次电梯载货量的重量是1000N，当电梯匀速上升15m，所用的时间为10s，不计缆绳重力和一切摩擦阻力，在此运动过程中，求：（1）轿厢的速度大小．（2）配重重力对配重做的功．（3）电动机的功率至少多大？=1.5m/s==F23．（6分）（2014•广东）如图是家用电热壶及铭牌，假设电热壶电阻丝电阻不变，水的比热容c水=4.2×103J/（kg•℃），水的密度ρ水=1.0×103kg/m3．求：（1）电热壶电阻丝的电阻．（2）不考虑热损失，电热壶正常工作时，把1L水从20℃加热到100℃所需要的时间．（3）当电压为198V时，电热壶的实际功率．求出当电压为P==t===六、综合能力题（共3小题，满分18分）24．（6分）（2014•广东）某同学利用图1所示的电路来测量一未知电阻R x．（1）请用笔画线代替导线，将图1中实物图连接完整．（2）闭合开关后，当滑动电阻器的滑片向左移动到某一位置时，电压表的示数为1.2V，电流表的示数如图2所示，则I=0.3A，R x=4Ω．（3）该同学又设计了如图3所示的测量电路，同样可以测量未知电阻R x，其中R0是定值电阻．请在空格内把实验步骤补充完整．①闭合开关S、S1，用电压表测出电源的电压U；②闭合开关S、断开S1，用电压表测出待测电阻R1两端的电压为U1；③请用测量值U和U1，已知量R0来表达R x=．=4=，即=；③25．（6分）（2014•广东）阅读下面的短文，回答问题半导体制冷半导体材料有P型半导体和N型半导体两种，除了可以用于各种电子元器件外，还可以用作制冷材料．如图是一个半导体制冷单元的原理图，P型半导体和N型半导体的上端和铜片A连接，下端分别与铜片B连接后接到直流电源的两端，此时电路的电路流方向是从N型半导体铜片A流向P型半导体，铜片A会从空气吸收热量，铜片B会向空气放出热量；反之，改变直流电源的正负极方向，使电流方向从P型半导体铜片A流向N型半导体，这时铜片A会向空气释放热量，铜片B会从空气吸收热量．由于半个制冷单元制冷量小，为了满足实际需要，需要多个制冷单元同时工作．请回答下列问题（1）如图，若要使一个电冰箱箱内的温度下降，铜片A置于电冰箱的箱内，铜片B置于电冰箱箱外（前两空选填“箱内”、“箱外”），这就是半导体冰箱的工作原理，若将图中的电源换成交流电源，此时电冰箱能否正常制冷？答：不能．（2）若将图中P型半导体与N型半导体位置互换，其它条件不变，则铜片A上表面空气的温度将上升，若将图中电源正负极互换，其他条件不变，则铜片B表面空气的温度将下降．26．（6分）（2014•广东）建设中的港珠澳大桥由桥梁和海底隧道组成，隧道由一节一节用钢筋混凝土做成的空心沉管连接而成，如图所示，建造隧道时，现将沉管两端密封，如同一个巨大的长方体空心箱子，然后让其漂浮在海面上，向其内部灌水使之沉入海底．设某一节密封的长方体沉管的长、宽、高分别是180m，35m，10m，总质量为6×107kg．（海水的密度取1.0×103kg/m3，g取10N/kg）（1）漂浮在海面上的密封沉管，在灌水前受到的浮力F浮=6×108N．（2）在对密封沉管灌水使其下沉过程中，其下表面受到海水的压强大小将变大，当密封沉管上表面刚好水平浸没在海水中时，注入的海水至少为3×106kg，此时其下表面受到海水的压力等于 6.3×108N．（3）当密封沉管灌水下沉到海底后，将其下半部分埋入海底的泥沙中，再将灌入其中的海水全部抽出，此时空心密封沉管不会再上浮，请应浮力的知识来解释其原因．答：下表面不受海水的压力，根据浮力的产生原因，沉管不再受海水的浮力．=。
2014年中考物理试题及答案(WORD可编辑)
广东省2014年初中毕业生学业考试试卷物理一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中。
只有一个是正确的。
请把答题卡上对应题目所选的选项涂黑。
1、下列关于声音的说法正确的是（）A、声音是电磁波的一种B、声音的频率越高，响度越大C、声音是由物体振动产生的D、声音的振幅越大，音调越高2、在探究蒸发的快慢与哪些因素有关的实验中，题2图主要用来探究（）A、蒸发的快慢与液体温度的关系B、蒸发的快慢与气压的关系C、蒸发的快慢与液体表面积的关系D、蒸发的快慢与空气流动速度的关系3、如图题3图所示，两表面磨平的铅块紧密接触后可吊起台灯，这说明（）A、分子间存在斥力B、分子间存在斥力C、分子间存在间隙D、分子在不停地做无规则运动4、关于温度、内能、热量和做功，下列说法正确的是（）A、物体的内能增加，一定是从外界吸收了热量B、0℃的冰没有内能C、做功可以改变物体的内能D、物体放出热量时，温度一定降低5、静止放置在水平桌面上的水杯，如题5图所示，下列属于一对平衡力的是（）A、水杯的重力与桌面对水杯的支持力B、水杯的重力与水杯对桌面的压力C、水杯的重力与水杯对地球的吸引力D、水杯对桌面的压力与桌面对水杯的支持力6、题6图中“+”“-”分别表示电表的正负接线柱，可以测量R消耗的电功率的电路图是（）7、一杯酒精用掉一半，剩下一半的酒精的质量、密度、比热容和热值的情况是（）A、质量、密度、比热容和热值不变B、质量和密度变为原来的一半，比热容和热值不变C、质量和热值变为原来的一半，密度好比热容不变D、质量变为原来的一半，密度、比热容和热值不变二、填空题（本大题7小题，每空1分，共21分）8、原子是由原子核和核外带负电的组成，原子核是由带正电的和不带电的组成。
9、如题9图所示，双手轻轻捏住一张薄纸，将它放在下嘴唇底下，然后沿着纸片的表面用力吹气，纸片被“吹”了起来，这是因为纸片上表面气体流速比下表面的要，纸片上表面气体压强比下表面的要（前两个空选填“大”或“小”），纸片所受向上的压力（选填“大于”、“小于”或“等于”）向下的压力。
广东卷2014物理(答案)
广东省2014年中考物理试题答案一、单项选择题1．C2．A3．B4．C5．A6．B7．D二、填空题8．电子；质子；中子9．大；小；大于10．等于；汽车(或车厢的坐椅)；路边的树木(或房屋)11．吸热；不变；341012．右；右；机械能13．45；40；1.125×10314．9.6；192；变暗三、作图题15．解：篮球受到两个力：重力G和支持力F，这两个力是一对平衡力．过篮球重心分别作竖直向上的支持力和竖直向下的重力即可，如图所示：16．解：根据光从空气斜射入水中时，折射角小于入射角即可作图，如图所示：17．解：从图可知，小磁针的右端是S极，左端为N极；由于同名磁极相互排斥，异名磁极相互吸引，可知通电螺线管的右端是N极，左端是S极．根据安培定则，伸出右手握住螺线管使大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电源的右端为正极，左端是负极．如图所示：在磁体的外部，磁感线都是从磁体的N极出来回到S极，所以磁感线方向都向左．18．解：(1)灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．(2)安装安全用电原则，上孔接地线；左孔接零线；右孔接火线．如下图所示：四、实验题19．(1)4.7；4.70；(2)35～42；37.6；32s ； (3)68.0；0.1620．(1)15；(2)不能，因为当u ＜f 时，成正立放大的虚像，不能用光屏接收；(3)倒立，放大；能；(4)左21．(1)水平位置；右；(2)①动力F 1/N ；②阻力臂F 2/N ；③0.2；④0.3五、计算题22．解：(1)轿厢运动的速度：15 1.5m /s 10sv π==； (2)配重重力对配重做的功：W =Fs =Gh =3000N×15m=4.5×104J ．(3)当轿厢匀速上升时，轿厢竖直向下受到自身重和载货重，竖直向上受到配重拉力和电机的拉力，满足G 空+G 货=F 配+F 电，所以，F 电=G 空+G 货﹣F 配=3100N+1000N ﹣3000N=1100N ， 所以，电动机的至少功率：W F s P t t==电电=F 电v =1100N×1.5m/s=1650W ． 答：(1)轿厢的速度大小为1.5m/s ；(2)配重重力对配重做的功为4.5×104J ；(3)电动机的功率至少为1650W ．23．解：(1)由电热壶的铭牌可知，额定功率P =1000W ，额定电压U =220V ， 由2U P R=可得，电热壶电阻丝的电阻： 22(220V)48.41000W U R P ===Ω； (2)水的体积：V =1L=1×10﹣3m 3，由ρ=可得，水的质量：m =ρV =1.0×103kg/m 3×1×10﹣3m 3=1kg ，水吸收的热量：Q 吸=cm(t ﹣t 0)=4.2×103J/(kg•℃)×1kg×(100℃﹣20℃)=3.36×105J ，因不考虑热损失，所以，电热壶消耗的电能：W =Q 吸=3.36×105J ，电热壶正常发光时的功率为1000W ，由W P t=可得，加热时间： 53.3610J 336s 1000W W t P ⨯===； (3)当电压为198V 时，电热壶的实际功率：22(198V)810W 48.4U P R ===Ω实实． 答：(1)电热壶电阻丝的电阻为48.4Ω；(2)不考虑热损失，电热壶正常工作时，把1L 水从20℃加热到100℃需要336s ；(3)当电压为198V 时，电热壶的实际功率为810W ．六、综合能力题24．解：(1)滑动变阻器的下方接线柱与开关的右方接线柱相连即可，如下图所示：(2)由图2可知，电流表的量程为0～0.6A ，分度值为0.02A ，则I =0.3A ， 由U I R =可得， 1.2V 40.3Ax U R I ===Ω； (3)实验步骤：①闭合开关S 、S 1，用电压表测出电源的电压U ；②闭合开关S 、断开S 1，用电压表测出待测电阻R x 两端的电压为U 1；③因串联电路中总电压等于各分电压之和，所以，R 0两端的电压：U 0=U ﹣U x =U ﹣U 1，因串联电路中各处的电流相等， 所以，00x x U U I R R ==，即110xU U U R R -=， 解得：101x U R R U U =-． 25．(1)箱内；箱外； 不能；(2)上升；下降26．解：(1)沉管灌水前漂浮，F 浮=G =mg=6×107kg×10N/kg=6×108N ；(2)①根据P =ρgh ，液体内部的压强随深度的增大而增大，密封沉管灌水使其下沉过程中，其下表面受到海水的压强将变大；②沉管浸没水中，受到的浮力为：F’浮=ρgV =1.0×103kg/m 3×10N/kg×(180m×35m×10m)=6.3×108N ，体积不变，浮力大小不变，处于悬浮状态，F 浮=G 总=G 管+G 水，G 水=F 浮﹣G 管=6.3×108N×6×108N=3×107N ，76310N 310kg 10N /kg G m g ⨯===⨯； ③浸没在水中的物体受到的浮力等于上下表面的压力差，沉管下表面受到海水的压力F 下=6.3×108N ；(3)沉管下半部分埋入海底的泥沙中，下表面不受海水的压力，根据浮力的产生原因，沉管不再受海水的浮力，此时空心密封沉管不会再上浮．。
2014年广东省中考物理试题及答案
2014年广东省初中毕业生学业考试物理说明：1.全卷共6页，总分值为100分，考试用时80分钟.2.答卷前，考生务必用黑色字迹的签字笔或钢笔在答题卡填写自己的准考证号，.考场号.座位号.用2B铅笔把对应号码的标号涂黑.3.选择题每题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦擦干净后，再选涂其他答案标号；不能答在试卷上．4.非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内的相应位置上；如需要改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔.圆珠笔和涂改液．不按以上要求作答的答案无效．5.考生必须保持答题卡的整洁，考试结束后，将本试卷和答题卡一并交回．一、单项选择题〔本大题7小题，每题3分，共21分〕在每题列出的四个选项中。
只有一个是正确的。
请把答题卡上对应题目所选的选项涂黑。
1、以下关于声音的说法正确的选项是〔〕A、声音是电磁波的一种B、声音的频率越高，响度越大C、声音是由物体振动产生的D、声音的振幅越大，音调越高2、在探究蒸发的快慢与哪些因素有关的实验中，题2图主要用来探究〔〕A、蒸发的快慢与液体温度的关系B、蒸发的快慢与气压的关系C、蒸发的快慢与液体外表积的关系D、蒸发的快慢与空气流动速度的关系3、如图题3图所示，两外表磨平的铅块紧密接触后可吊起台灯，这说明〔〕A、分子间存在斥力B、分子间存在斥力C、分子间存在间隙D、分子在不停地做无规则运动4、关于温度、内能、热量和做功，以下说法正确的选项是〔〕A、物体的内能增加，一定是从外界吸收了热量B、0℃的冰没有内能C、做功可以改变物体的内能D、物体放出热量时，温度一定降低5、静止放置在水平桌面上的水杯，如题5图所示，以下属于一对平衡力的是〔〕A、水杯的重力与桌面对水杯的支持力B、水杯的重力与水杯对桌面的压力C、水杯的重力与水杯对地球的吸引力D、水杯对桌面的压力与桌面对水杯的支持力6、题6图中“+”“-”分别表示电表的正负接线柱，可以测量R消耗的电功率的电路图是〔〕7、一杯酒精用掉一半，剩下一半的酒精的质量、密度、比热容和热值的情况是〔〕A、质量、密度、比热容和热值不变B、质量和密度变为原来的一半，比热容和热值不变C、质量和热值变为原来的一半，密度好比热容不变D、质量变为原来的一半，密度、比热容和热值不变二、填空题〔本大题7小题，每空1分，共21分〕8、原子是由原子核和核外带负电的组成，原子核是由带正电的和不带电的组成。
2014年广东省广州市中考物理试卷及答案
物理试卷 第1页（共18页） 物理试卷 第2页（共18页）绝密★启用前广东省广州市2014年初中毕业生学业考试物理 .................................................................. 1 广东省广州市2014年初中毕业生学业考试物理答案解析 .. (6)广东省广州市2014年初中毕业生学业考试物理本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。
满分100分,考试时间80分钟。
第Ⅰ卷(选择题 共36分)一、选择题(本题共12小题,每小题3分,共36分。
每小题给出的四个选项中,只有一项符合题意)1.化石能源是当今我国的主要消耗能源,下列说法正确的是( )A .核电站发生核泄漏会造成危害B .使用化石能源不会对环境造成破坏C .我国消耗的能源以可再生能源为主D .化石能源可短期内从自然界得到补充2.如图电路中12＞R R ,开关闭合,电压表V 的示数为6V ,电压表1V 的示数( ) A .等于6V B .大于3V C .等于3VD .小于3V3.如图是电磁波及其应用事例,下列说法正确的是( ) A .紫外线是紫色的B .电视机遥控器用γ射线遥控C .体检胸透用的电磁波频率比无线电波低D .可见光与无线电波在真空中的传播速度相同4.图中的a 表示垂直于纸面的一根导线,它是闭合电路的一部分,它在磁场中按箭头方向运动时,下列哪种情况不会产生感应电流( )A B C D5.甲声音波形如图所示,把音调比甲高的乙声音输入同一设置的示波器,乙声音波形是哪一幅( )A BC D甲乙6.如图,小明把蜡烛A 放在玻璃板前某位置时,另一支外形相同的蜡烛B 恰好与蜡烛A 所成的像完全重合。
仅根据这步实验,小明就提出：“若将蜡烛A 移到其他位置,玻璃板所成的像始终是与物等大的。
”他这一提法属于( )A .猜想B .评估C .设计实验D .实验结论7.如图,用大小相等的拉力F ,分别沿斜面和水平面拉木箱,拉力方向和运动方向始终一致,运动时间ab cd t t >,运动距离a b c d s s =,比较两种情况下拉力所做的功和功率( )毕业学校_____________ 姓名________________ 考生号________________ ________________ ___________-------------在--------------------此--------------------卷--------------------上--------------------答--------------------题--------------------无--------------------效----------------A.ab段做功较多B.ab段与cd段的功一样多C.ab段功率较大D.ab段与cd段的功率一样大8.如图,两个相同规格的电加热器加热质量、初温都相同的不同液体。
广东省2014年中考物理试题
广东省2014年中考物理试题（word解析版）一、单项选择题（共7小题，每小题3分，满分21分）在每小题列出的四个选项中，只有一个是正确的。
1．（3分）（2014•广东）下列关于声音的说法正确的是（ ） A．声音是电磁波的一种B．声音的频率越高，响度越大 C．声音是由物体的振动产生的D．声音的振幅越大，音调越高考点：声音的综合利用．专题：声现象．分析：解决此题的关键是要知道声音是由物体的振动产生的，电磁波是变化的电流在空间激起的；声音的高低称为音调，音调的高低与发声体的振动快慢有关，物体振动越快，音调就越高；声音的强弱叫响度，响度的大小与物体的振幅有关，振幅越大，响度越大．解答：解：A、声音是由物体振动产生的，电磁波是变化的电流在空间激起的，声音不是电磁波，故A 错误；B、物体的振动频率越高，我们听到声音的音调越高，故B错误；C、声音是物体振动产生的，故C正确D、物体的振动越大，声音的响度越大，故D错误；故选C．点评：解决此类问题的关键是知道声音产生的原因、声音的音调与频率的关系、响度与振幅的关系等，属于综合性的题目．2．（3分）（2014•广东）在探究蒸发快慢与哪些因素有关的实验中，如图主要用来探究（ ） A．蒸发的快慢与液体的温度的关系B．蒸发的快慢与气压的关系 C．蒸发的快慢与液体表面积的关系D．蒸发的快慢与空气流动的关系考点：影响蒸发快慢的因素．专题：探究型实验综合题．分析：影响蒸发快慢的因素有：液体温度、液体表面积、液体表面空气流速．判断本实验是研究和哪一因素的关系，要看清控制不变的量和对比变化的量分别是什么．解答：解：在本题实验中，两物体具有相同的表面积，在相同的位置，表面空气流速是相同的，一个在树荫下，一个在阳光下，所以研究的是与液体温度的关系．故选：A．点评：知道影响蒸发快慢的三个因素，在对比实验中，不同的因素就是要研究的因素．3．（3分）（2014•广东）如图所示，两表面磨平的铅块紧密接触后可吊起台灯，这说明（ ） A．分子间存在斥力B．分子间存在引力 C．分子间存在间隙D．分子在不停地做无规则运动考点：分子间的作用力．专题：分子热运动、内能．分析：分子动理论的初步知识：物质是由大量分子组成的；分子都在不停地做无规则运动；分子间存在相互作用的引力和斥力；分子间存在间隙．解答：解：两表面磨平的铅块紧密接触后，由于铅块分子之间存在引力，使两个铅块连成了一个整体，所以可以让台灯悬挂在下边．故选B点评：本题考查了分子动理论的内容，属于识记性内容，比较简单．4．（3分）（2014•广东）关于温度、内能、热量和做功，下列说法正确的是（ ） A．物体的内能增加，一定是从外界吸收了热量 B．0℃的冰块没内能 C．做功可以改变物体的内能 D．物体放出热量时，温度一定降低考点：温度、热量与内能的关系．专题：热和能．分析：（1）一切物体都具有内能，内能的大小跟质量、温度、状态有关；（2）物体的内能发生变化，可能表现在物体的温度变化，也可能是状态的变化；（3）改变物体内能的两种方式：做功和热传递．解答：解：A、改变物体内能的方法有：做功和热传递；物体温度升高可能是对它做功，也可能时热传递，故A说法错误；B、一切物体都有内能，0℃的冰块具有内能，故B选项说法错误；C、改变物体内能的两种方式：做功和热传递，所以C说法正确；D、物体放热时，温度不一定下降，比如：晶体在凝固过程中虽然继续放热，但温度是不变的；故D说法错误．故选C．点评：本题是一道热学综合题，主要考查学生对内能及改变物体内能方法的理解，是中招的热点，热学的难点．5．（3分）（2014•广东）静止放置在水平桌面上的水杯，如图所示，下列属于一对平衡力的是（ ） A．水杯的重力与桌面对水杯的支持力 B．水杯的重力与水杯对桌面的压力 C．水杯的重力与水杯对地球的吸引力 D．水杯对桌面的压力与桌面对水杯的支持力考点：平衡力的辨别．专题：运动和力．分析：平衡力的判断，两个力必须同时满足四个条件：大小相等、方向相反、作用在同一直线上、作用在同一物体上．缺一不可．解答：解：A、水杯受到的重力和桌面对水杯的支持力，两者大小相等、方向相反、作用在同一直线上、作用在同一物体上，是一对平衡力，故A正确；B、水杯的重力与水杯对桌面的压力，这两个力的方向相同，都竖直向下，所以不是平衡力，故B不正确；C、水杯的重力与水杯对地球的吸引力，两者大小相等、方向相反、作用在同一直线上、作用在两个物体上，是一对相互作用力，故C不正确；D 、水杯对桌面的压力与桌面对水杯的支持力，两者大小相等、方向相反、作用在同一直线上、作用在两个物体上，是一对相互作用力，故D不正确．故选A．点评：此题主要考查学生对平衡力的辨别，学习中特别要注意平衡力和相互作用力的区别：是否作用于同一物体．6．（3分）（2014•广东）图中“+”、“﹣”分别表示电表的正负接线柱，可以测量R消耗的电功率的电路图是（ ） A．B．C．D．考点：电功率的测量．专题：图像综合题．分析：实验中应保证电流由电表的正接线柱流入由负接线柱流出，并且电流表要串联在电路中，而电压表并联在电源两端，分析电表的连接即可得出正确电路．解答：解：A、由图示可知，电压表与待测电阻串联，电流表与电阻并联，电路连接错误，故A错误；B、由图示电路图可知，电压表与电阻并联，电流表与电阻串联，用该电路可以测出电阻R消耗的电功率，故B正确；C、由图示电路图可知，电表正负接线柱接反了，电路连接错误，故C错误；D、由图示电路图可知，电压表与电阻串联，电路连接错误，故D错误；故选B．点评：电学实验中要特别注意仪表的接法，能正确使用各仪器才能准确得出实验的结论．7．（3分）（2014•广东）一杯酒精用掉一半，剩下一半的酒精的质量、密度、比热容和热值的情况是（ ） A．质量、密度、比热容和热值不变 B．质量和密度变为原来的一半，比热容和热值不变 C．质量和热值变为原来的一半，密度和比热容不变 D．质量变为原来的一半，比热容和热值不变考点：物质的基本属性．专题：其他综合题．分析：质量是物体本身的一种属性，只有在所含物质的多少发生变化时才会改变；密度、比热容、热值是物质的某种特性，与物质的种类和状态有关，同种物质的比热容、热值一般不变．解答：解：质量是指物体所含物质的多少；一瓶酒精用去一半后，其质量将减半．酒精的密度、比热容和热值，都表示酒精的某种特性，是从不同的角度来描述酒精的特性，一般不发生变化，只与物质的种类和状态有关；故一瓶酒精用去一半，则剩下的酒精密度、比热容和热值不变．故选D．点评：此题主要考查学生对物质概念的理解和掌握，明确各个物理量的真正含义后，可顺利解决此题． 二、填空题（共7小题，每空1分，满分21分）8．（3分）（2014•广东）原子是由原子核和核外 电子 组成，原子核是由带正电的 质子 和不带电的 中子 组成．考点：原子结构、元电荷与带电情况．分析：根据我们对于原子结构和原子核结构的认识做出解答．解答：解：原子是由位于中心的原子核和核外电子组成的，原子核带正电，电子带负电；原子核又是由质子和中子组成，质子带正电，中子不带电．故答案为：电子；质子；中子．点评：此题考查我们对于原子结构的认识，解答的关键是质子和中子的带电情况，这个问题容易忽视． 9．（3分）（2014•广东）如图所示，双手轻轻捏住一张薄纸，将它放在下嘴唇底下，然后沿着纸片的表面用力吹气，纸片被“吹”了起来，这是因为纸片上表面的气体的流速比下面的要 大 ，纸片上表面气体压强比下表面的要 小 （前两空选填“大”或“小”）．纸片所受向上的压力 大于 （选填“大于”、“小于”或“等于”）向下的压力．考点：流体压强与流速的关系．专题：气体的压强、流体压强与流速的关系．分析：流体流速越大的位置压强越小，据此来对图中的现象进行分析．解答：解：如图，当用嘴沿纸片吹气时，纸的上方空气流速大，压强小，下方空气流速慢，压强大，于是产生一个向上的压力差，使纸片向上抬起；故答案为：大；小；大于点评：本题考查流体压强与流速的关系，要知道流速越快，压强越小．10．（3分）（2014•广东）在水平公路上做匀速直线运动的汽车，此时汽车的牵引力 等于 （选填“大于”、“小于”或“等于”）汽车所受的阻力；行李架上的物体以 汽车（或车厢的坐椅） 为参照物，它是静止的，以 路边的树木（或房屋） 为参照物，它是运动的．考点：二力平衡条件的应用；运动和静止的相对性．专题：运动和力．分析：（1）解决此题可以通过求解水平方向汽车受到合力的情况进行分析，当合力方向与运动方向相同时，汽车加速；当合力方向与运动方向相反时，汽车减速；当合力为零时，汽车匀速运动．（2）研究对象的运动情况是怎样的，就看它与参照物的相对位置是否变化，如果变化，物体是运动的，如果没变化，则是静止的．由此来突破此题．解答：解：（1）行驶的汽车在水平方向上受到牵引力和阻力的作用，汽车做匀速直线运动，受平衡力作用，牵引力等于阻力，合力为零；（2）放在行李架上的物品相对于火车头、车箱的坐椅、乘客之间的位置没发生变化，所以相对于火车头、车厢的坐椅、乘客是静止的；而相对于路边的树木、房屋之间的位置发生了变化，所以相对于路边的树木、房屋是运动的．故答案为：等于；汽车（或车厢的坐椅）；路边的树木（或房屋）．点评：解决此题要结合合力与运动方向的关系判断物体的运动情况．一个物体的运动状态的确定，关键取决于所选取的参照物．所选取的参照物不同，得到的结论也不一定相同．这就是运动和静止的相对性．11．（3分）（2014•广东）晶体在熔化的过程中需要不断从外界 吸热 ，温度 不变 ；钨的熔点是3410℃，它的凝固点是 3410 ℃．考点：熔化与熔化吸热特点；熔点和凝固点．专题：温度计、熔化和凝固．分析：晶体是固态时，吸收热量，温度升高；达到熔点，继续吸热，温度保持不变；熔化过程结束，吸收热量，温度升高．灯泡的灯丝是由钨制成，它的熔点是3410℃，凝固点与熔点相同，也是3410℃．解答：解：晶体在熔化的过程中需要不断从外界吸热，温度不变；钨的熔点是3410℃，它的凝固点是3410℃．故答案为：吸热；不变；3410．点评：本题考查的是熔化的特点及熔点与凝固点的关系，牢记即可．12．（3分）（2014•广东）如图所示，闭合开关，当导体ab向右运动时，电流表指针向左偏转，那么当ab向左运动时，电流表指针向 右 偏转，如果将磁体两极的位置对调，ab向右运动时，电流表指针向 右 偏转，此过程 机械能 转换为电能．考点：电磁感应．专题：电和磁．分析：（1）产生感应电流的条件：闭合的一部分导体在磁场中做切割磁感线运动，导体中有感应电流产生．（2）感应电流的方向跟导体切割磁感线方向、磁场方向有关．解答：解：（1）保持电路闭合，让导体在磁场中向右运动，灵敏电流表的指针向左偏转，表明电路中有感应电流．让导体在磁场中向左运动时，因为导体中感应电流的方向跟导体切割磁感线方向有关．，所以灵敏电流表的指针向右偏转，电路中电流方向相反．（2）两个磁极对调，使磁感线的方向反向，闭合开关，让导体在磁场中向右运动，因为导体中的感应电流的方向跟磁场方向有关．所以灵敏电流表的指针向右偏转，（3）在电磁感应现象中，将机械能转化为电能．故答案为：右；右；机械能．点评：本题通过产生感应电流的条件和感应电流的方向的影响因素来推导出实验现象，是学以致用额典型题目．13．（3分）（2014•广东）如图是测量酱油密度的过程，从图1可读出烧杯的质量，图2可读出烧杯和酱油的总质量，图3可读出烧杯中全部酱油的体积．那么，酱油的质量m= 45 g，酱油的体积V= 40 cm3，酱油的密度ρ= 1.125×103 kg/m3．考点：液体的密度测量实验．专题：测量型实验综合题．分析：（1）天平标尺上最小的一格代表的质量叫标尺的分度值；使用天平测量物体质量时，首先要明确标尺的分度值，被测物体的质量等于砝码的总质量与游码所对刻度之和．（2）读取量筒中液体的体积时，首先要明确量筒的分度值，读数时视线与液面最凹处相平；（3）已知烧杯和酱油的总质量和剩余酱油和烧杯的质量，可以得到量筒中酱油的质量；已知酱油的质量和体积，利用公式ρ=得到酱油的密度．解答：解：在天平的标尺上，1g之间有5个小格，一个小格代表的质量是0.2g，即天平的分度值为0.2g；烧杯的质量m=20g+10g+5g=35g烧杯和酱油的总质量是m1=50g+20g+10g=80g；酱油的质量为m=m1﹣m2=80g﹣35g=45g，量筒的分度值为2cm3，酱油的体积为V=40cm3；酱油的密度为ρ===1.125g/cm3=1.125×103kg/m3．故答案为：45；40；1.125×103．点评：此题中考查了关于液体密度测量的基本技能，包括天平、量筒的读数，运用密度的公式进行计算，以及测量误差的分析等．14．（3分）（2014•广东）如图所示，电源电压为12V，灯泡上标有“12V 12W”．ae和bf是同种型号的电阻丝，每1m的电阻丝均为0.5Ω，其它导线电阻不计．c，d两点始终保持与电阻丝良好接触，设ac 与bd长度均为3m，那么，小灯泡两端电压为 9.6 V．两电阻丝在100s内产生的热为 192 J，当c，d两点向右移动时，灯泡的亮度将 变暗 ．（设灯泡电阻丝不随温度而变化）考点：欧姆定律的应用；电功率的计算；焦耳定律．专题：应用题；电路和欧姆定律；电能和电功率．分析：（1）知道灯泡的额定电压和额定功率，根据P=求出灯泡的电阻；由题意可知，灯泡的电阻与ac、bd段电阻串联，根据题意求出两段电阻的阻值，根据电阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出灯泡两端的电压，根据Q=I2Rt求出两电阻丝在100s内产生的热；（2）根据c，d两点的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小判断其亮暗．解答：解：（1）由P=可得，灯泡的电阻：R L===12Ω，由题意可知，灯泡的电阻与ac、bd段电阻串联，因每1m的电阻丝均为0.5Ω，所以，R ac=R bd=3m×0.5Ω/m=1.5Ω，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I===0.8A，灯泡两端的电压：U L′=IR L=0.8A×12Ω=9.6V，两电阻丝在100s内产生的热：Q=I2（R ac+R bd）t=（0.8A）2×（1.5Ω+1.5Ω）×100s=192J；（2）当c，d两点向右移动时，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，因P=I2R，且灯泡的亮暗取决于实际功率的大小，所以，灯泡的实际功率变小，灯泡变暗．故答案为：9.6；192；变暗．点评：本题考查了串联电路的特点和欧姆定律、电功率公式、焦耳定律的灵活应用，能把电路看成串联电路来处理是关键．三、作图题（共4小题，满分7分）15．（1分）（2014•广东）如图是静止在水平桌面上的篮球，请作出这个篮球受力的示意图．考点：力的示意图．专题：图像综合题．分析：物体受到重力G和支持力F，作用点在重心，重力的方向是竖直向下的，支持力的方向是向上的．解答：解：篮球受到两个力：重力G和支持力F，这两个力是一对平衡力．过篮球重心分别作竖直向上的支持力和竖直向下的重力即可，如图所示：点评：重力的方向总是竖直向下，会根据具体的接触面判断支持力的方向，并会用示意图表示物体受力情况．16．（2分）（2014•广东）请在图中作出光线从空气中进入水中的大致光线．考点：作光的折射光路图．专题：图像综合题．分析：根据光的折射规律作图．光从空气斜射入水中时，折射角小于入射角．解答：解：根据光从空气斜射入水中时，折射角小于入射角即可作图，如图所示：点评：光的折射作图，记住角的大小关系：由空气斜射入水，折射角小，由水斜射入空气，折射角大．即空气中的光线和法线的夹角总是大的．17．（2分）（2014•广东）请在图中标出通电螺线管磁感线方向，在括号中标出电源的正负极．考点：通电螺线管的磁场．专题：磁现象、电生磁．分析：知道小磁针的磁极，根据磁极间的相互作用，可判断出通电螺线管的磁极，再根据安培定则判断出电流的方向从而找到电源的正负极．磁感线的方向，知道在磁体的外部，磁感线从磁体的北极出来，回到南极．解答：解：从图可知，小磁针的右端是S极，左端为N极；由于同名磁极相互排斥，异名磁极相互吸引，可知通电螺线管的右端是N极，左端是S极．根据安培定则，伸出右手握住螺线管使大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电源的右端为正极，左端是负极．如图所示：在磁体的外部，磁感线都是从磁体的N极出来回到S极，所以磁感线方向都向左．点评：安培定则涉及三个方向：电流方向；磁场方向；线圈绕向，告诉其中的两个可以确定第三个．其中的电流方向经常与电源的正负极联系在一起，磁场方向经常与磁感线方向、周围小磁针的NS 极联系在一起．18．（2分）（2014•广东）请用笔画线代替导线在图中连接家庭电路．要求开关控制螺口灯泡，三孔插座直接接入电路．考点：家庭电路的连接．专题：图像综合题．分析：（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．解答：解：（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．（2）安装安全用电原则，上孔接地线；左孔接零线；右孔接火线．如下图所示：点评：掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性． 四、实验题（共3小题，满分20分）19．（7分）（2014•广东）（1）如图所示，两种不同规格的刻度尺测量同一只铅笔的长度，图1中铅笔的长度是 4.7 cm，图2中铅笔的长度是 4.70 cm．（2）图3中体温计的测量范围是 35～42 ℃，体温计的示数是 37.6 ℃；图4中机械秒表的示数是 32s ．（3）小林家5月底电能表示数如图5所示，6月底电能表示数为100.0kW•h，那么6月份他家消耗了 68.0 的电能，在某段时间内，转盘转过了400转，表示此段时间内他家用了 0.16 度电．考点：长度的测量；体温计的使用及其读数；时间的测量；电能表参数的理解与电能的求法．专题：基本仪器的使用专题．分析：（1）①测量能够达到的准确程度决定于测量工具的分度值．②使用刻度尺时要明确其分度值，起始端从0开始，读出末端刻度值，就是物体的长度；起始端没有从0刻度线开始的，要以某一刻度线为起点，读出末端刻度值，减去起始端所对刻度即为物体长度，注意刻度尺要估读到分度值的下一位．（2）①使用体温计测量人体温度时，首先要明确体温计的量程和分度值，读数时视线与液柱最末端所对刻线相垂直．②（2）秒表的中间的表盘代表分钟，周围的大表盘代表秒，秒表读数是两个表盘的示数之和．（3）电能表的读数方法：月末的减去月初的示数；最后一位是小数；单位kW•h；2500r/kW•h 表示的是电路中每消耗1kW•h的电能，电能表的转盘转2500r，或者表示电能表每转1r，电路中消耗kW•h的电能，求出转盘转400转电路中消耗的电能．解答：解：（1）由图知：①图1刻度尺上1cm之间有1个小格，所以一个小格代表的长度是1cm，即此刻度尺的分度值为1cm；物体左侧与2.0cm对齐，右侧在6cm和7cm之间，估读为6.7cm，所以物体的长度为L=6.7cm﹣2.0cm=4.7cm．②图2刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm，即此刻度尺的分度值为0.1cm=1mm；物体左侧与2.00刻度线对齐，右侧在6.70cm处，所以物体的长度为L=6.70cm﹣2.00cm=4.70cm．（2）由图知：①在体温计上，最小示数是35℃，最大示数是42℃，所以其测量范围为35℃～42℃；在1℃之间有10个小格，一个小格代表0.1℃，即此体温计的分度值为0.1℃；此时的示数为37.6℃．②在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“5”上，所以分针指示的时间为0.5min=30s；在秒表的大表盘上，1s之间有10个小格，所以一个小格代表0.1s，指针在2s处，所以秒针指示的时间为2s，即秒表的读数为30s+2s=32s．（3）5月底电能表读数32.0kW•h，则6月份小林家消耗电能W=W1﹣W2=100.0kW•h﹣32.0kW•h=68.0．2500r/kW•h表示电能表每转1r，电路中消耗kW•h的电能，电能表转动400r，电路消耗的电能为：W=400×kW•h=0.16kW•h．故答案为：（1）4.7；4.70；（2）35～42；37.6；32s；（3）68.0；0.16．点评：物理测量中有很多的测量工具，刻度尺、秒表、电流表、电压表、天平、量筒、弹簧测力计、温度计等，任何一种工具，一定要注意每一个大格和每一个小格各代表多少．刻度尺需要估读，其他的测量工具不需要估读，读出最接近的数值．20．（7分）（2014•广东）在“探究凸透镜成像规律”的实验中．（1）如图所示，让平行光正对着凸透镜照射，左右移动光屏，直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距f= 15 cm．（2）如图2所示，保持蜡烛和凸透镜的位置不变，左右移动光屏，在光屏上能否得到清晰的蜡烛像？为什么？答： 不能，因为当u＜f时，成正立放大的虚像，不能用光屏接收 ．（3）如图3所示，蜡烛能在光屏上形成清晰的像，此像是 倒立 、 放大 的实像．如果此时撤去光屏，人眼在如图所示的位置 能 （选填“能”或“不能”）直接看到蜡烛的实像．（4）在图3中，保持凸透镜的位置不变，如图蜡烛向左移动5cm，为了在光屏上得到一个清晰的像，光屏应该向 左 （选填“左”或“右”）移动．考点：凸透镜成像规律及其探究实验．专题：探究型实验综合题．分析：（1）根据焦距的概念，计算出焦距的大小．从焦点到凸透镜的距离；（2）当u＜f时，成正立放大的虚像，不能用光屏接收；（3）当2f＞u＞f时，成倒立放大实像；（4）物远像近像变小．解答：解：（1）由图中，平行光线经凸透镜后会聚到一点，说明凸透镜对光线具有会聚作用；光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以焦距为f=35cm﹣20cm=15cm．（2）由图可知此时的物距为u=20cm﹣10cm=10cm＜15cm，成正立放大的虚像，不能用光屏接收；（3）由图可知此时物距为u=30cm﹣10cm=20cm，这时，2f＞u＞f，成倒立放大实像，当撤去光屏，人眼睛在光屏的位置能看到物体的实像；（4）当凸透镜位置不变，将蜡烛向左移动5cm，此时物距减小，要想在光屏上再一次成清晰的像，需要将像距减小，即将光屏向左移动．故答案为：（1）15；（2）不能，因为当u＜f时，成正立放大的虚像，不能用光屏接收；（3）倒立，放大；能；（4）左．点评：此题考查学生对于凸透镜成像实验的理解和掌握．21．（6分）（2014•广东）如图所示，利用铁架台、带有刻度的杠杆，细线、数量足够的钩码等试验器材探究杠杆的平衡条件．（1）实验前杠杆如图所示，为使杠杆处在 水平位置 平衡状态，应将杠杆右端的平衡螺母B向 右 （选填“左”或“右”）调．（2）记录试验数据的表格如下表，请将表头栏目，试验所记录的数据补充完整．实验次数① 动力F1/N 动力臂L1/m 阻力臂F2/m ② 阻力臂F2/N 1 2 0.3 3 0.2。
2014年广东省中考物理试卷-答案
广东省 2014 年初中毕业生学业考试物理答案分析一、单项选择题1.【答案】 C【分析】 A. 声音是由物体振动产生的，电磁波是变化的电流在空间激起的，声音不是电磁波，故 A 错误；B.物体的振动频次越高，我们听到声音的音调越高，故 B 错误；C.声音是物体振动产生的，故 C 正确D.物体的振动越大，声音的响度越大，故 D 错误。
【考点】声音的综合利用2.【答案】 A【分析】在此题实验中，两物体拥有同样的表面积，在同样的地点，表面空气流速是同样的，一个在树荫下，一个在阳光下，因此研究的是蒸发快慢与液体温度的关系。
【考点】影响蒸发快慢的要素3.【答案】 B【分析】两表面磨平的铅块密切接触后，因为铅块分子之间存在引力，使两个铅块连成了一个整体，因此能够让台灯悬挂在下面。
【考点】分子间的作使劲4.【答案】 C【分析】 A ．改变物体内能的方法有：做功和热传达；物体温度高升可能是对它做功，也可能时热传达，故A 说法错误； B．全部物体都有内能，0℃的冰块拥有内能，故B 选项说法错误；C．改变物体内能的两种方式：做功和热传达，因此C 说法正确； D．物体放热时，温度不必定降落，比方：晶体在凝结过程中固然持续放热，但温度是不变的；故 D 说法错误。
【考点】温度、热量与内能的关系5.【答案】 A【分析】 A ．水杯遇到的重力和桌面对水杯的支持力，二者大小相等、方向相反、作用在同向来线上、作用在同一物体上，是一对均衡力，故 A 正确； B．水杯的重力与水杯对桌面的压力，这两个力的方向同样，都竖直向下，因此不是均衡力，故 B 不正确； C．水杯的重力与水杯对地球的吸引力，二者大小相等、方向相反、作用在同向来线上、作用在两个物体上，是一对互相作使劲，故 C 不正确； D ．水杯对桌面的压力与桌面对水杯的支持力，二者大小相等、方向相反、作用在同向来线上、作用在两个物体上，是一对互相作用力，故 D 不正确。
【考点】均衡力的鉴别6.【答案】 B【分析】 A ．由图示可知，电压表与待测电阻串连，电流表与电阻并联，电路连结错误，故 A 错误； B．由图示电路图可知，电压表与电阻并联，电流表与电阻串连，用该电路能够测出电阻R 耗费的电功率，故 B 正确； C．由图示电路图可知，电表正负接线柱接反了，电路连结错误，故C错误；D．由图示电路图可知，电压表与电阻串连，电路连结错误，故 D 错误。
2014年广东省广州市中考物理试卷-答案
广东省广州市2014年初中毕业生学业考试物理答案解析第Ⅰ卷一、选择题 1.【答案】A【解析】A.核泄漏是指大量放射性的物质外泄，会对环境造成严重的破坏，危及动植物的生命，因此核电站的安全应得到高度重视，所以A 正确；B.化石能源在消耗中会放出大量的有害气体，能源的负面影响主要是造成了环境的污染以及生态的破坏，都应引起重视，所以B 错误；C.我国消耗的能源以化石能源等不可再生能源（煤、石油、天然气）为主，所以C 错误；D.化石能源是不可再生能源不可短期内从自然界得到补充，所以D 错误。
【考点】核电站发电过程中的能量转化，能源的分类，能源的利用和对环境的危害 2.【答案】B【解析】已知12R R ＞，电压表V 的示数为6 V ，即电源电压为6 V ，电压表1V 测1R 两端的电压，根据串联电路两端的电压等于各部分电压之和可知，电压表1V 的示数大于3 V 。
【考点】串联电路的电压规律 3.【答案】D【解析】A.紫外线是紫光以外的光线，肉眼不能看见，故A 错误；B.电视机的遥控器利用了红外线遥控，故B 错误；C.体检胸透用的电磁波频率比无线电波高，故C 错误；D.电磁波在真空中的传播速度相同，故D 正确。
【考点】波速、波长和频率的关系 4.【答案】D【解析】磁极间的磁感线是从N 极指向S 极，由图可知，A 、B 、C 中的导体运动时都会切割磁感线，所以会产生感应电流；只有D 没有切割磁感线，所以不会产生感应电流； 【考点】产生感应电流的条件 5.【答案】B【解析】从图中可以看出，A 和D 振动的频率都比甲声波小，C 振动的频率与甲相等，只有B 振动的频率比甲大，所以B 的音调比甲高。
【考点】声音的综合利用 6.【答案】A【解析】直接用F 1的力匀速提升重物，1F G =，使用某机械匀速提升该重物，由于机械可能是省力，有可能费力，也可能既不省力也不费力，所以1F 与G 的大小关系不能判断，则无法比较F 1与F 2的大小；故AB 错误；直接用F 1的力匀速提升重物，所做的功是1W W Gh ==有用；若使用某机械匀速提升该重物到同一高度，W Gh =有用；但由于要克服机械重力和摩擦力做额外功，所以2W W W =+额外有用，21W W 则＞则；故C 正确，D 错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
度电。
17.(7 分)在探究“凸透镜成像规律”的实验中。
（1）如题 17-1 图所示，让平行光正对着凸透镜照射，左右移动光屏，直到光屏上出现一
个最小最亮的光斑，测得 凸透镜的焦距 f=
cm。
（2）如题 17-2 图所示，保持蜡烛和凸透镜的位置不变，左右移动光屏，在光屏上能否得
到清晰地烛焰像？为什么？答：
。
（3）如题 17-3 图所示，烛焰能在光屏上形成清晰地像，此像是
、
的实
像。如果此时撤去光屏，人眼在如图所示的位置
（选填“能”或“Hale Waihona Puke 能”）直接看到烛焰的实像。
（4）在题 17-3 图中，保持凸透镜的位置不变，如果蜡烛向左移动 5cm，为了在光屏上得
到一个清晰的像，光屏应该向
（选填“左”或“右”）移动。
8
两空选填“箱内”、“箱外”），这就是半导体电冰箱的工作原理，若将题 22 图中电源换成
交流电源，此时电冰箱能否正常制冷？
答：___________________________________________
（2）若将题 22 图中 P 型半导体与 N 型半导体位置互换，其他条件不变，则铜片 A 上
灌水使之沉入海底。
设某一节密封长方形沉管的长、宽、高分别是 180m，35m，10m，总质量为 6×107kg（海
水密度取 1.0×103kg/m3,g 取 10N/kg）
(1) 漂浮在海面上的密封沉管，在灌水前受到的浮力 F 浮=______
N
(2) 在对密封沉管灌水使其下沉过程中，其下表面受到海水的压强大小将______________ ,
半导体制冷 半导体材料有 P 型半导体和 N 型半导体两种，除了可以用于各种电子元器件外， 还可以用作制冷材料，如题 22 图是一个半导体制冷单元的原理图，P 型半导体和 N 型 半导体的上端和铜片 A 连接，下端分别和铜片 B 连接后接到直流电源的两端，此时电 路的电流方向是从 N 型半导体经 A 流向 P 型半导体，铜片 A 会从空气吸收热量，铜片 B 会向空气放出热量，反之，改变直流电源的正负极方向，使电流方向从 P 型半导体经 A 流向 N 型半导体，这时，铜片 A 会从空气放出热量，铜片 B 会向空气吸收热量，由于 单个制冷单元制冷量很小，为了满足实际需要，需要多个制冷单元同时工作. 请回答下列问题： （1）如题 22 图，若要使一个电冰箱箱内的温度下降，铜片 A 置于电冰 箱___________________,铜片 B 置于电冰箱___________________（前
灯泡两端的电压为
V，两电阻丝在 100s 内产生的热
J。当 c、d 两点向右移
动时，灯泡的亮度将
。（设灯泡的电阻不随温度而变化）
三、作图题（共 7 分）
15.（1）如题 15-1 图是静止在水平地面上的篮球，请作出这个篮球受力的示意图。
（2）请在题 15-2 图中作出光线从空气进入水中的大致光线。 （3）请在题 15-3 图中标出通电螺线管磁感线方向，
2014 年广东省中考物理试题及 答案
2014 年广东省初中毕业生学业考试
物理
说明： 1.全卷共6页， 满分为100分，考试用时80分钟. 2.答卷前，考生务必用黑色字迹的签字笔或钢笔在
答题卡填写自己的准考证号，姓名.考场号.座位号. 用2B铅笔把对应号码的标号涂黑.
3.选择题每小题选出答案后，用2B铅笔把答题卡 上对应题目的答案标号涂黑；如需改动，用橡皮擦 擦干净后，再选涂其他答案标号；不能答在试卷上．
1、下列关于声音的说法正确的是（ ）
A、声音是电磁波的一种
B、声音的频率越高，响度越大
C、声音是由物体振动产生的 D、声音的振幅越大，音调越高
2、在探究蒸发的快慢与哪些因素有关的实验中，题 2 图主要用来探究（ ）
2
A、蒸发的快慢与液体温度的关系 B、蒸发的快慢与气压的关系 C、蒸发的快慢与液体表面积的关系 D、蒸发的快慢与空气流动速度的关系 3、如图题 3 图所示，两表面磨平的铅块紧密接触后可吊起台灯，这说明（ ） A、分子间存在斥力 B、分子间存在斥力 C、分子间存在间隙 D、分子在不停地做无规则运动 4、关于温度、内能、热量和做功，下列说法正确的是（ ） A、物体的内能增加，一定是从外界吸收了热量 B、0℃的 冰没有内能 C、做功可以改变物体的内能 D、物体放出热量时，温度一定降低 5、静止放置在水平桌面上的水杯，如题 5 图所示，下列属于一对平衡力的是（ ） A、水杯的重力与桌面对水杯的支持力 B、水杯的重力与水杯对桌面的压力 C、水杯的重力与水杯对地球的吸引力 D、水杯对桌面的压力与桌面对水杯的支持力 6、题 6 图中“+”“-”分别表示电表的正负接线柱，可以测量 R 消耗的电功率的电路图是 （）
六、综合能力题（本大题 3 小题，共 18 分）
7
产品型号
XXXX
额定电压
220V
额定功率
1000W
频
率
50HZ
21.（6 分）某同学利用题 21-1 图的电路来测量一未知电阻 Rx
(1) 请用笔画线代替导线，将题 21-1 图中实物电路连接完整 (2) 闭合开关后，当滑动电阻器的滑片向左移动到某一位置时，电压表的示数为 1.2V，电
cm。
（2）题 16-3 图中体温计的测量范围是
图中机械秒表的示数是
s。
℃，体温计的示数是
℃；题 16-4
5
（3）小林家 5 月底电能表示数如题 16-5 图所示，6 月底电能表示数为 100.0KW·h，那
么 6 月份他家消耗了
KW·h 的电能。在某段时间内，转盘转过了 400 转，表示
此段时间内他家用了
和酱油的总质量，题 13-3 图可读出烧杯中全部酱油的体积，那么，酱油的质量 m=
g，
酱油的体积 V=
cm3，酱油的密度 =
kg/m3.
14、如题 14 图所示，电源电压为 12V，灯泡上标有“12V 12W”，
ae 和 bf 是同种型号电阻丝，每 1m 的电阻均为 0.5Ω，其他导线
4
的电阻不计，c、d 两点始终保持与电阻丝良好接触。设 ac 与 bd 长度均为 3m，那么，小
在括号中标出电源的正负极。 （4）请用笔画线代替导线在题 15-4 图中连 接家庭电路，要求开关控制螺口灯泡，三孔 插座直接接入电路。
四、实验题（本大题 3 小题，共 20 分）
16.（7 分）（1）如题 16 图所示，用两种不同规格的刻度尺测量同一支铅笔的长度，题 16-1
图中铅笔的长度是
cm，题 16-2 图中铅笔的长度是
（选填“大于”、“小于”或“等于”）向下的压力。
10、在水平高速公路上做匀速直线运动的汽车，此时汽车的牵引力
（选填“大于”、
“小于”或“等于”）汽车所受的阻力，行李架上的物体以
为参照物，它是静止
的，以
参照物，它是运动的。
11、晶体在熔化的过程中需要不断从外界
，温度
；钨的熔点是 3140℃，
它的凝固点是
1
2
动力臂 L1/m 0.3
6
阻力 F2/N 3
② 0.2
2
4
0.4
8
③
3
5
④
6
0.25
五、计算题（本大题 2 小题，共 13 分） 19.(7 分)题 19 图是某种升降电梯工作原理图,它由轿箱、配重、缆绳、滑轮和电动机
等部件组成，连接等部件组成，连接轿箱的两根缆绳非常靠近，轿箱空载时的重量是 3100N，配重的重量为 3000N。某次电梯载货物的重量是 1000N，当电梯匀速上升 15m， 所用的时间为 10s，不计缆绳重力和一切摩擦阻力，在此运动过程中，求： （1）轿箱的速度大小 (2) 配重重力对配重做的功 （3．电动机的功率至少是多大
表面空气温度将
。若将题 22 图中电源正负极互换，其他条件不变，则铜片 B 表面
空气的温度将
。
23.(6 分)建设中的港珠澳大桥由桥梁和海底隧道组成，隧道由一节一节用钢筋混凝土做成
的空心沉管连接而成，如图 23 所示，建造隧道时，先将沉管两端密封，如同一个巨大的
长方体空心箱子，然后让其漂浮在海面上，再用船将密封沉管拖到预定海面上，向其内部
℃。
12、如题 12 图，闭合开关，当导体 ab 向右运动时，电流表指针向左偏转，那么当 ab 向
左运动时，电流表指针向
偏转，如果将磁体两极的位置对调，ab 向右运动时，
电流表指针
向
偏转，此过程 转化为电能。
13、题 13 图是测量酱油密度的过程，题 13-1 图可读出烧杯的质量，题 13-2 图可读出烧杯
流表的示数如图 21-2 图所示，则 I=________A，Rx=________Ω (3) 该同学又设计了如图 21-3 所示的测量电路，同样可以测量未知电阻,其中是定值电阻，
请在空格内把实验步骤补充完整 ①____________________,用电压表测出电源的电压为 U ②__________ __________,用电压表测出待测电阻 R x 两端的电 压为 U1 ③请用测量值 U 和 U1，已知量 R0 来表示 Rx=_________________ 22（6 分）阅读下面的短文，回答问题
7、一杯酒精用掉一半，剩下一半的酒精的质量、密度、比热容和热值的情况是（ ） A、质量、密度、比热容和热值不变 B、质量和密度变为原来的一半，比热容和热值不变
3
C、 质量和热值变为原来的一半，密度好比热容不变
D、 质量变为原来的一半，密度、比热容和热值不变
二、 填空题（本大题 7 小题，每空 1 分，共 21 分）
4.非选择题必须用黑色字迹的钢笔或签字笔作答， 答案必须写在答题卡各题目指定区域内的相应位置 上；如需要改动，先划掉原来的答案，然后再写上 新的答案； 不准使用铅笔.圆珠笔和涂改液．不按 以上要求作答的答案无效．
